Автор: slut
Дата сообщения: 01.06.2009 08:27

Dr_Greg
Процедура восстановления пароля описана тут.

Софт в этой ветке

Вопросы по настройке ASA в этой ветке

Автор: contrafack
Дата сообщения: 03.06.2009 19:08

Ребята, такой вопрос… правда слишком тупой выглядит, но по другому не смог оформить.

На меня повесили задачу:
— У CISCO свича (24 портовый или больше) слетают порты. Это слова местного «администратора» то есть время от времени порты вырубаются (и не работают потом). на компах пишет, что НЕТ ПОДКЛЮЧЕНИЕ.
Вот мне надо ехать и посмотреть что так к чему, но я понятие не имею о cisco оборудованиях. Может подскажете с чего надо начинать проверку и каким образом?
И вообше с чего могут слетать порты ?
P. S. кто то сказал, что надо заземлить свичи, и это может быть причиной это правильно ?

Автор: Sterh84
Дата сообщения: 03.06.2009 19:28

Сомнения меня гложат, по поводу отключающихся портов. Проверте port-secutiry, posrt status там будет понятнее.

Автор: contrafack
Дата сообщения: 03.06.2009 20:03

Sterh84

Цитата:

Проверте port-secutiry, posrt status там будет понятнее.

А вот дела в том, что я никогда не имел дело с cisco обарудованием, по этому не знаю что , где и как проверить !
можете подробно написать?

Автор: virusx
Дата сообщения: 04.06.2009 05:11

Цитата:

P.S. кто то сказал, что надо заземлить свичи, и это может быть причиной

на них и болт для этого есть)

Автор: v1tall
Дата сообщения: 04.06.2009 07:55

Отцы, помогите: Cisco Aironet-1300. Версия OS: 12.3(8).
Периодически (до нескольких раз в день), без явной причины происходит самопроизвольное понижение мощности радиосигнала. Соответственно — отваливаются клиенты, подключенные по Wi-Fi. Если подобраться с ноутом, например, поближе к ней то видно, что низкий уровень сигнала присутствует.
Несколько попыток коннекта к точке доступа — и уровень сигнала выходит на нормальный уровень, когда удаленные клиенты тоже начинают успешно цепляться.
Нормальная земля — присутствует. Точка доступа запитана через Smart-UPS.
Программный резет через веб-интерфейс не помогает. Сброс питания — помогает.

В чем может быть причина? Нет ли у таких цисок какого-нибудь режима сниженного энергопотребления? Имеет ли смысл перепрошить на новые версии Firmware + IOS?

Автор: slut
Дата сообщения: 04.06.2009 08:12

v1tall
Вполне может быть баг в софте… какая версия стоит?

Автор: v1tall
Дата сообщения: 04.06.2009 09:02

slut
Product/Model Number: AIR-BR1310G-A-K9-R
Top Assembly Serial Number: FTX1051U0KA
System Software Filename: c1310-k9w7-tar. 123-8.JEA
System Software Version: 12.3(8)JEA
Bootloader Version: 12.3(2)JA4

Автор: contrafack
Дата сообщения: 04.06.2009 09:38

Так теперь мне надо обязательно заземлить его?

И еще, как узнать порт сгорел или просто отключится (защита какая-то) ????

Автор: slut
Дата сообщения: 04.06.2009 11:01

v1tall
Кэйса на этот иос нету, но, судя по описанию ситуации, ошибка программная.
Попробуйте обновиться?

Автор: dopelganger
Дата сообщения: 04.06.2009 12:35

Люди, добрый день.

Подскажите пож. возможно ли настроить 871 рутер следующим образом:

WAN порт смотрит в высокоскоростной инет, и через этот порт строится VPN с удаленным офисом. Вопрос, возможно ли «разрезать» этот интернет таким образом чтобы и VPN работал, и интернетом можно было пользоваться, но не всем а только ограниченному списку товарищчей.

Автор: v1tall
Дата сообщения: 04. 06.2009 12:46

slut
Я прошу прощения — опыта по Cisco нет — перепроверьте меня, пожалуйста: Зарегистрировавшись, скачал следующий файл: «c1310-k9w7-tar.124-10b.JDA2.tar»
Достаточно будет обновить только им, при условии, что подключение к точке проводное?
Или надо еще что-нибудь доливать в других местах? Файл этот совместим с моей ТД?

Автор: dopelganger
Дата сообщения: 04.06.2009 13:02

Цитата:

Достаточно будет обновить только им, при условии, что подключение к точке проводное?

Достаточно, это полный архив (только распаковывать его на «лету»).

Цитата:

Файл этот совместим с моей ТД?

модель ТД ? команда sh ver

Автор: v1tall
Дата сообщения: 04.06.2009 13:37

Цитата:

Достаточно, это полный архив (только распаковывать его на «лету»).

Что значит «распаковать его на лету»? Думал, что он должен распаковаться в процессе автоматически. ..?

ap#sh ver
Cisco IOS Software, C1310 Software (C1310-K9W7-M), Version 12.3(8)JEA, RELEASE S

OFTWARE (fc2)
BOOTLDR: C1310 Boot Loader (C1310-BOOT-M) Version 12.3(2)JA4, RELEASE SOFTWARE (
fc1)
ap uptime is 8 hours, 18 minutes
System returned to ROM by power-on
System image file is «flash:/c1310-k9w7-mx.123-8.JEA/c1310-k9w7-mx.123-8.JEA»
cisco AIR-BR1310G-A-K9-R (PowerPCElvis) processor (revision A0) with 24566K/81
92K bytes of memory.
Processor board ID FOC10500NB1
PowerPCElvis CPU at 262Mhz, revision number 0x0950
Last reset from power-on
1 FastEthernet interface
1 802.11 Radio(s)

32K bytes of flash-simulated non-volatile configuration memory.
Base ethernet MAC Address: 00:1A:6D:7E:B2:3E
Part Number : 73-8960-09
PCA Assembly Number : 800-24963-06
PCA Revision Number : A0
PCB Serial Number : FOC10500NB1
Top Assembly Part Number : 800-28763-01

Top Assembly Serial Number : FTX1051U0KA
Top Revision Number : A0
Product/Model Number : AIR-BR1310G-A-K9-R

Configuration register is 0xF

Автор: dopelganger
Дата сообщения: 04. 06.2009 13:53

Именно, в процессе и автоматически (прошу простить за «на лету»)

Вот описание синтаксиса:

To extract a tar file into a directory on the Flash file system, use this privileged EXEC command:
archive tar /xtract source-url flash:/file-url
For source-url, specify the source URL alias for the local or network file system. These options are
supported:

• For the local Flash file system, the syntax is
flash:

• For the File Transfer Protocol (FTP), the syntax is
ftp:[[//username[:password]@location]/directory]/tar-filename.tar

• For the Remote Copy Protocol (RCP), the syntax is
rcp:[[//[email protected]]/directory]/tar-filename.tar

• For the Trivial File Transfer Protocol (TFTP), the syntax is
tftp:[[//location]/directory]/tar-filename.tar

ИОС должен встать, только не забудь, предварительно точку надо подготовить к перезаливке. Подробный мануал по этому вопросу:
http://www. cisco.com/en/US/docs/wireless/access_point/1300/installation/guide/1300hig6.html

Автор: v1tall
Дата сообщения: 04.06.2009 18:17

dopelganger
За ссылку — спасибо. В мануале по подготовке к заливке практически ничего нет…
Собственно, заливка через веб. Done.

В процессе открылось окно, в котором отображено:
«Please wait…
The system is upgrading the software and restarting. This should take between 5 and 15 minutes depending on your network speed. Do not interrupt the upgrade or attempt to access other web pages on the AP during this process.

286:15 time elapsed »

Время отсчитывалось в минутах. По прошествии 300 минут решил посмотреть все-таки, что происходит.
show version показывает те же уровни FW, что и раньше.
Веб-интерфейс теперь совсем не похож на то, что было. Раньше все было красиво: Слева дерево меню, в правой части, соответственно, инфа.
Сейчас веб-интерфейс урезан. Можно через него только посмотреть остаток лога, выполнять команды по аналогу с CLI и есть ссылка «Web Console — Manage the ap through the web interface.», нажатие на которую приводит к ошибке 404.
В логах: (много записей Extracting я вырезал, чтоб не засорять топик)
Mar 1 07:34:04.315: extracting c1310-k9w7-mx.124-10b.JDA2/html/level/15/ap_contextmgr_scm_summary.shtml.gz (5559 bytes)

*Mar 1 07:34:04.527: extracting c1310-k9w7-mx.124-10b.JDA2/c1310-k9w7-mx.124-10b.JDA2 (4545802 bytes)
*Mar 1 07:41:23.148: %DOT11-4-MAXRETRIES: Packet to client 0015.6da9.f1f8 reached max retries, removing the client
*Mar 1 07:41:23.150: %DOT11-6-DISASSOC: Interface Dot11Radio0, Deauthenticating Station 0015.6da9.f1f8 Reason: Previous authentication no longer valid

Отсюда я понял, что образ залился и разархивировался, но дальнейших команд на перезагрузку или еще что-нибудь не было и AP продолжила работу, как и раньше.

Что я сделал не так и как это теперь исправить? Могу ли я ее попробовать перегрузить с CLI?
Заранее спасибо.

Добавлено:
Чуть-чуть почитал мануал, посмотрел содержимое файловой системы. В flash:/ имеется папка Update, в которой находится папка с файлом, совпадающим с именем залитого образа. Как его активировать? Есть способ, позволяющий указать его через консоль, насколько я понял, но 1300-я не имеет консольного порта, а я не настолько «Настоящий сварщик».

Автор: dopelganger
Дата сообщения: 05.06.2009 08:28

Перезагрузить конечно можно попробовать, команда перегрузки reload.

Смущает другое, почему он ждал 300 минут.
На всякий хотелось бы видеть результат команды

dir /all

У меня вот такой результат:
ap1#dir /all
Directory of flash:/

2 -rwx 4046 Mar 20 2002 23:17:04 +00:00 config.txt
3 -rwx 218246 Mar 01 2002 00:04:59 +00:00 crashinfo_20020301-000457
4 -rwx 5 Mar 20 2002 23:17:04 +00:00 private-config
5 -rwx 252 Mar 01 2002 00:00:08 +00:00 env_vars
6 drwx 512 Jan 05 2007 11:44:04 +00:00 c1200-k9w7-mx. 123-8.JEA
158 -rwx 1048 Mar 20 2002 23:17:04 +00:00 private-multiple-fs

7741440 bytes total (2557952 bytes free)
ap1#

Ща еще посмотрю доки

Автор: v1tall
Дата сообщения: 05.06.2009 08:39

Ждал он вовсе не 300 минут. Он ждет до сих пор. 1170 минут по состоянию на сейчас.

ap#dir /all
Directory of flash:/

2 -rwx 1048 Mar 01 2002 08:11:23 +00:00 private-multiple-fs
3 -rwx 188 Mar 01 2002 13:17:12 +00:00 env_vars
5 -rwx 27 Mar 01 2002 08:11:23 +00:00 private-config
6 -rwx 2277 Mar 01 2002 08:11:23 +00:00 config.txt
155 drwx 64 Mar 01 2002 07:33:48 +00:00 update

7741440 bytes total (3936768 bytes free)
ap#

По аптайму можно судить, что перезагрузки не было после перезаливки… «Чо-то мне как-то ссыкотно, Дэвид Блэйн!»
Перегрузить?

Автор: dopelganger
Дата сообщения: 05.06.2009 08:47

Кстати, нашел еще и такую ерундовину под твой девайс:

Cisco Aironet Upgrade Tool for Cisco IOS Software. Utility that upgrades IOS OS to LWAPP and retains current AP configuration. Requires Cisco Aironet Upgrade Image.

http://tools.cisco.com/search/display?url=http%3A%2F%2Ftools.cisco.com%2Fsupport%2Fdownloads%2Fgo%2FIPCheck.x%3FdefAdv%3DN%26sftAdv%3DN%26filename%3DCiscoAironet-AP-to-LWAPP-Upgrade-Tool-v32.exe%26advUrl%3Dnull%26defInd%3DN%26mdfid%3D279141937%26sftType%3DAutonomous%2520To%2520Lightweight%2520Mode%2520Upgrade%2520Tool%26optPlat%3D%26relVer%3D3.2%26md5%3Dda69c7968e2996e20579f7b935b2fa59%26modifmdfid%3D279141937%26imname%3Dnull%26imst%3DN%26hybrid%3DY%26modelName%3DCisco%2520Aironet%25201310%2520Access%2520Point%2FBridge%26treeMdfId%3D278875243%26treeName%3DWireless%26edesignator%3D%26fsd%3D%26hasfsd%3DN%26nodecount%3D0&pos=2&strqueryid=1&websessionid=RTga5cB6cwyb8TwCngdz91U

Погоди, ща эксперту звякну, послушаю что скажет……

Добавлено:
Нашел ответы на твои вопросы, вот ссылка

http://www.cisco.com/en/US/docs/wireless/access_point/1300/installation/guide/130h_c4. html#wp1038660

Кста, там на картинке нарисован консольный порт. Так что в принципе «чёрный ход» имеется.

Автор: v1tall
Дата сообщения: 05.06.2009 09:52

dopelganger
Спасибо огромное за участие!!!

Этот мануал смотрел, ответы на вопросы не нашел… Должна была перегрузиться — не стала. Что делать-то?! )) Руками заставить?

А что такое LWAPP? Что значит LightWeight Access Point…?

Добавлено:
Сказал: «Reload»!!

Не поднялась.

Точка за 400 км от меня. Продолжение следует…

slut, dopelganger — спасибо.

Автор: dopelganger
Дата сообщения: 05.06.2009 17:52

Глупый вопрос, в том месте есть кто-то кто может выполнять команды под твою диктовку?
Если да, то могу попробовать наваять подробный мануал как и что. Будут вопросы пиши в личку. Просто не охота вставлять кусок манула сюда, он слишком велик.

Автор: v1tall
Дата сообщения: 05.06.2009 18:19

dopelganger
см ПМ.

Автор: alex6999
Дата сообщения: 08.06.2009 08:47

Sterh84

Цитата:


Цитата: а как настроить DMZ, проброс портов — это просто, а как пробросить все порты?

alex6999, статический нат в помощь

Автор: Sterh84
Дата сообщения: 08.06.2009 10:16

alex6999, вообще эта железяка не расчитана на такое Не удивительно что так загружена.
WIC-1ADSL и 2650 , Вы уверенны что этот модуль заведется? Я не очень. На сайте эту модель уже совсем списали. Так что поосторожнее

Автор: alespopov
Дата сообщения: 11.06.2009 00:12

Видимо я недопонимаю терминологию, но что такое на 3750:
interface GigabitEthernet1/0/20

switchport mode private-vlan host

Я полагал что некий хост, который сам по себе и только по транку может доступ иметь, что=б на рутере стерминироваться . ..

К этой 3750 подключена транком 2811 и пытаюсь я на эту 2811 пробросить ‘интернет’ от провайдера. Нет, он конечно если весь PVLAN убрать пробрасывается, но хочется защититься немного, упаковав в vlan приватный его.

Вот собрал на стенде, и не пингует с ноута подключенного к 20 порту 3750 до 2811:

Код:
3750:

vtp mode transparent
!
vlan 80
private-vlan primary
private-vlan association 81
!
vlan 81
private-vlan isolated
!
interface GigabitEthernet1/0/16
description # TRUKN_to_2811
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 1,80,81
switchport mode trunk
!
interface GigabitEthernet1/0/20
switchport private-vlan host-association 80 81
switchport mode private-vlan host
!
interface Vlan80
description PRIMARY PRIVATE-VLAN
no ip address
private-vlan mapping 81
!

2811:
!
interface FastEthernet0/0. 9
description Ip_for_Ping
encapsulation dot1Q 81
ip address 10.50.30.1 255.255.255.0
no ip redirects
end

Автор: Neptunas
Дата сообщения: 14.06.2009 19:26

Приветствую всех знатоков IOS ! Помогите, пожалуйста, ламеру с конфигурированием CISCO1841 ! Это счастье мне досталось на новом месте работы, по наследству и опыта я не имею А уже хотелось бы настроить удаленный доступ к внутр. сети компании. Не могу сообразить что в конфиге
Код: !
!
version 12.4
no service timestamps debug uptime
no service timestamps log uptime
service password-encryption
service udp-small-servers
service tcp-small-servers
!
hostname CISCO1841
!
boot-start-marker
boot-end-marker
!
logging buffered 51200 warnings
enable secret 5 some_hash
!
aaa new-model
!
!
aaa authentication login default enable
!
aaa session-id common
!
resource policy
!
mmi polling-interval 60
no mmi auto-configure
no mmi pvc
mmi snmp-timeout 180
ip subnet-zero
ip cef
!
!
no ip dhcp use vrf connected
!
!
!
username root privilege 15 password 7 password
!
!
!
interface Loopback0
ip address 81. 2xx.2x.1xx 255.255.255.255
!
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
ip nat inside
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Serial0/0/0
description 1C 2069561, ID 1359413
ip unnumbered Loopback0
ip nat outside
no fair-queue
!
ip classless
ip route 0.0.0.0 0.0.0.0 Serial0/0/0
!
ip http server
ip http authentication local
ip nat inside source list 1 interface Loopback0 overload
!
access-list 1 permit 192.168.1.0 0.0.0.255
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
privilege level 15
transport input telnet
!
end

Автор: alespopov
Дата сообщения: 15.06.2009 09:00

Neptunas
Я конечно с 1841 не работал, но:
1)
! Внутренний интерфейс в циске. В данном контексте опрделен IP который будет назначаться как внешний.
interface Loopback0
2)
! RJ45 к которому Вы и подключаетесь.
int FastEthernet0/0
! Определен как внутренний интерфейс для NAT
ip nat inside
3)
! Еще один эзернетовский разъем, помечен как вылюченный
interface FastEthernet0/1
4)
!Видимо интерфейс для модема или что там у Вас.
interface Serial0/0/0
! IP опрделен в Loopback0 и его и назначат при подключении.
ip unnumbered Loopback0
! Определен как внешний интерфейс для NAT
ip nat outside
5)
! Как только интерфейс поднимится установить его маршрутом по умолчанию.
ip route 0.0.0.0 0.0.0.0 Serial0/0/0
6)
! Указываем что у нас есть таки NAT и опрделяем что правило для него в ‘access-list 1’
ip nat inside source list 1 interface Loopback0 overload
! Какую(кие) сети буде преобразовывать во внешний IP, т.е. само правило.
access-list 1 permit 192.168.1.0 0. 0.0.255

Цитата:

почему нет ни шлюзов ни ДНС
Как сделать port mapping на компьютер во внутр. сети

a)’ip route’ и указывает куда маршрутизировать.
b)А точно нужен DNS на самой циске ? Может сразу прописать на компах IP внутреннего сервера DNS который уже и будет при необходимости перенаправлять к DNS провайдера ?!
c)
! Пробросить tcp 25 порт, приходящий на Serial0/0/0, на внутренний IP 192.168.1.5 на 25 порт.
ip nat inside source static tcp 192.168.1.5 25 interface Serial0/0/0 25
Tips: Попробуй нажимать знак вопроса, — циска покажет подсказки.
Клавиша [Tab] — попробовать продолжить набираемую команду, т.е.
(config)int Fast[TAB] продолжит до FastEthernet

Автор: virusx
Дата сообщения: 15.06.2009 11:51

Neptunas
Cisco SDM тебе в помошь)

Цитата:

b)А точно нужен DNS на самой циске ? Может сразу прописать на компах IP внутреннего сервера DNS который уже и будет при необходимости перенаправлять к DNS провайдера ?!

Цитата:

А уже хотелось бы настроить удаленный доступ к внутр. сети компании. Не могу сообразить что в конфиге

Удаленный доступ = VPN?

Автор: Neptunas
Дата сообщения: 15.06.2009 21:58

спасибо большое за советы, немного проясняется ситуация…

Цитата:

А точно нужен DNS на самой циске ?

ДНС можно и на клиентских машинах прописать, это действительно не вопрос. SDM -ом я как раз таки и пользуюсь, просто этот Serial0/0/0 смущает я даже не понимаю что он из себя теоретически представляет. А еще проблемка что версия IOS не поддерживает Firewall Feature

Цитата:

Удаленный доступ = VPN?

Удаленный доступ — в данном случае RAdmin (4899) и RDP (3389)

Автор: alespopov
Дата сообщения: 16.06.2009 00:09

Цитата:

просто этот Serial0/0/0 смущает

Ну это как-бы виртуальный интерфейс такой, ну или ADSL модем например. Циска-то удаленная или рядом ? Она вообще-то работает, в интернет выходит ? Как я понял в ней модуль езернетовский на два порта, а еще чего в ней ? Это-ж все модульное, поди гадай чего таму тебя в ней … Там этих модулей под сотню разных бывает.
Ну как пробросить порты я выше показал, тока учти что так тока на один комп можно попадать … Уж лучше IMHO туннель тогда организовать, если есть возможность конечно …

Страницы: 12345678910111213141516171819202122232425262728293031323334353637383940414243444546474849505152535455565758596061626364656667686970717273747576777879808182838485868788899091929394

Предыдущая тема: Не могу побороть вирус Nimda


Форум Ru-Board.club — поднят 15-09-2016 числа. Цель — сохранить наследие старого Ru-Board, истории становления российского интернета. Сделано для людей.

Создание беспроводных сетей на базе оборудования Cisco

Клопов Николай Викторович
Брянский Государственный университет имени академика И. Г. Петровского
бакалавр

Аннотация
В статье описывается процесс создания и тестирования Wi-Fi соединения, построенного на оборудовании компании Cisco.

Klopov Nikolay Viktorovich
Bryansk State University named after academician I. G. Petrovsky
bachelor

Abstract
This article describes how to create and test the Wi-Fi connection , built on Cisco’s equipment.

Библиографическая ссылка на статью:
Клопов Н.В. Создание беспроводных сетей на базе оборудования Cisco // Современные научные исследования и инновации. 2016. № 8 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/08/70429 (дата обращения: 21.10.2022).

В современном цифровом мире широкое распространение получила технология беспроводного соединения, называемая Wi-Fi. Если включить ноутбук и посмотреть на количество Wi-Fi сетей в каком-нибудь городе, то их там будет даже не две и не три, а гораздо больше. К сожалению, такое распространение приводит к тому что многие люди ставят у себя беспроводное оборудование, толком даже не разобравшись в настройках. А следствием неграмотной настройки может стать возможность получения несанкционированного доступа к беспроводной сети.

Вследствие этого и появилась необходимость описания процесса построения беспроводных сетей. Для создания Wi-Fi соединения использовалось следующее оборудование [1]:

  • точка доступа Cisco Aironet 1300, поддерживающая стандарт IEEE 802.11b/g, который обеспечивает скорость передачи данных до 54 Мбит/с.

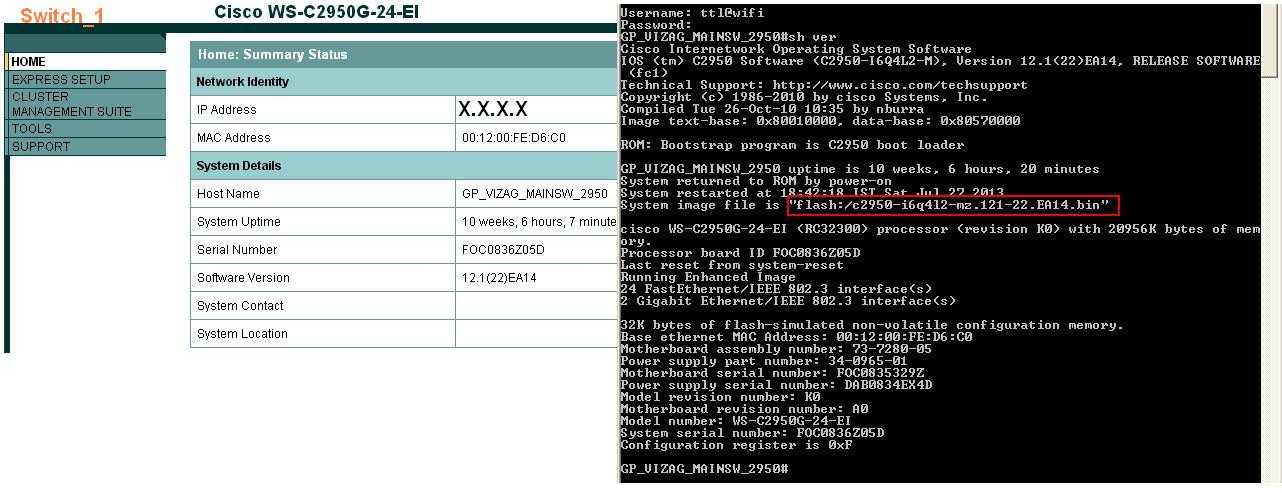

  • коммутатор Cisco Catalyst 2950-24, обеспечивающий подключение пользователей в малых и средних сетях.

  • маршрутизатор серии Cisco 2600.

Следует понимать, что сведения, представленные в данной статье, были получены на тестовом оборудовании в специально созданных лабораторных условиях. При написании использовались только данные от устройств с конфигурацией по умолчанию.

Разрабатываемая беспроводная сеть должна работать в режиме аутентификации WPA2-Enterprise. Данный режим генерирует из введенной открытым текстом парольной фразы 256-разрядный ключ, иногда именуемый предварительно распределяемым ключом PSK.


Рис.1. Схема настраиваемой сети

На рисунке 1 представлена проектируемая схема беспроводной сети.
Для осуществления настроек Cisco Aironet 1300 необходимо в первую очередь получить доступ непосредственно к настройкам точки доступа. Для этого в адресной строке браузера вводится ip-адрес настраиваемой точки. (По умолчанию 10.0.0.1). Затем требуется заполнить имя пользователя и пароль. (Стандартная конфигурация Cisco; Cisco) [2].

После выполнения данной операции потребуется настроить точку доступа как локальный RADIUS сервер. Для этого необходимо выбрать Security > Server Manager и заполнить IP адрес, порты и общий секретный ключ RADIUS сервера.

Для работы локального RADIUS сервера необходимо использовать порты 1812 и 1813. В зоне Default Server Priorities потребуется определить приоритет EAP аутентификации по умолчанию, то есть 10.0.0.1 (рис.2).


Рис.2. Настройка точки доступа как RADIUS сервер

Затем потребуется выбрать Security > Encryption Manager, а
из меню Ciрhеr, выбрать АES ССМР (рис.3). Это действие включает AES шифрование трафика. По окончании необходимо нажать Аррlу.


Рис.3. Реализация AES шифрования

Далее необходимо выбрать Sесurity > SSID Manager и придумать новое SSID (имя сети). Для этого установить флажок Open Authentication в зоне Authentication Methods Accepted (рис.4).


Рис.4. Настройка SSID

Наконец, осталось подключить беспроводную сеть к Интернет. Для этого необходимо соединить непосредственно консольный кабель с маршрутизатором Cisco 2621 и компьютером через COM-порт и произвести небольшую настройку. Конфигурирование производится при помощи программы PuTTY. Утилита PuTTY – это бесплатная программа для подключения к оборудованию по протоколам удалённого доступа, включая SSH, Telnet и Rlogin и не требующая установки.

После запуска утилиты и подключения к маршрутизатору необходимо ввести команды, представленные на рисунках 5-6.


Рис.5. Конфигурация маршрутизатора

При помощи команды #hostname маршрутизатору было присвоено новое имя Router1. Команды #int fa0/0, #int fa0/1, #no shutdown необходимы для включения интерфейсов FastEthernet 0/0 FastEthernet 0/1 на настраиваемом коммутаторе [3].


Рис.6. Дополнительная конфигурация маршрутизатора

При помощи команды #ip route настраивается статическая маршрутизация на интерфейсах FastEthernet 0/0 и FastEthernet 0/1. В данном случае 0.0.0.0 было выбрано в качестве маршрута по умолчанию. Осталось подсоединить кабель Интернет в интерфейс маршрутизатора FastEthernet 0/0. FastEthernet 0/1, в свою очередь, требуется подключить в один из портов первого коммутатора [4].

Проверить доступность одного из ресурсов сети Интернет из созданного беспроводного подключения можно при помощи команды ping, введенной в командной строке.


Рис.7. Проверка работоспособности сети

На рисунке 7 видно, что заданный узел доступен и принимает отправляемые пакеты, а это говорит о том, что созданная беспроводная сеть не только функционирует локально, но и имеет доступ к Интернет.

После создания беспроводной сети эффективность ее работы была протестирована с помощью специально разработанного для этого программного обеспечения. В современное время таких программ огромное множество, но самой информативной и главное бесплатно-распространяемой является «inSSIDer» версии 2.1.6.1395. В ходе тестирования каких-либо серьезных проблем обнаружено не было, созданное беспроводное соединение успешно справляется с поставленными задачами.

Беспроводное Wi-Fi подключение можно использовать по своему прямому назначению, то есть, например, для передачи файлов между подключенными устройствами, а также для доступа к сети Интернет.

Библиографический список

  1. Клопов Н.В. Об оборудовании фирмы Cisco, предназначенном для развертывания беспроводных сетей // Современные научные исследования и инновации. 2016. № 7 [Электронный ресурс]. URL: http://web.snauka.ru/issues/2016/07/70031 (дата обращения: 29.07.2016).
  2. Настройка Cisco Aironet 1300: [Электронный ресурс]. URL: http://www.cisco.com/web/RU/products/hw/wireless/ps5861/index.html. (Дата обращения: 19.07.2016).
  3. Настройка беспроводных сетей на контроллере Cisco:[Электронный ресурс]. URL: https://habrahabr.ru/post/148903/ (Дата обращения: 24.07.2016).
  4. Конфигурирование портов оборудования Cisco: [Электронный ресурс]. URL: http://nastroisam.ru/nastroyka-portov-cisco/ (Дата обращения 28.07.2016).


Количество просмотров публикации: Please wait

Все статьи автора «Клопов Николай Викторович»

Как восстановить пароль для моста Cisco Aironet серии 1310?

опубликовал это 7 августа 2018 г.

У вас есть мост Cisco Aironet 1310? Знаете ли вы, как восстановить мост 1310, если вы забыли пароль? Вот процедура восстановления пароля.

Вы можете выполнить действия, описанные в этом разделе, для сброса мостов на основе программного обеспечения Cisco IOS:

Примечание . Точки доступа на основе программного обеспечения Cisco IOS имеют конфигурацию по умолчанию, которая включает комбинацию имени пользователя и пароля. И имя пользователя, и пароль — «Cisco» с учетом регистра. После сброса к заводским настройкам будьте готовы указать «Cisco» в качестве имени пользователя и пароля, когда вас попросят либо графический интерфейс, либо интерфейс командной строки.

Если в интерфейсе командной строки доступна привилегированная командная строка ap#, команда write Erase и команда reload стирают начальную конфигурацию и перезагружают устройство.

Если графический интерфейс доступен, выберите Системное ПО > Конфигурация системы . Нажмите кнопку  Сбросить настройки по умолчанию  .

Мосты Aironet серии 1300 не имеют кнопки MODE для сброса точки доступа к заводским настройкам по умолчанию. Итак, если ни GUI, ни CLI не доступны с достаточными привилегиями, выполните эти шаги, чтобы удалить текущую конфигурацию и вернуть все настройки моста к заводским значениям по умолчанию с помощью CLI.

Шаг 1

Откройте интерфейс командной строки с помощью сеанса Telnet или подключения к консольному порту моста.

Шаг 2

Перезагрузите мост, отключив и снова включив питание.

Шаг 3

Разрешить загрузку моста, пока не появится командная строка и мост не начнет раздувать образ.

Нажмите  ESC  , когда вы увидите строки, похожие на эти в CLI:

Loading»flash:/c1310-k9kw-7mx. v122_15_ja.200040314-k9w7-mx.v122_15_ja.20040314″

…############################ ###################################################

Примечание: Чтобы получить доступ к загрузчику, необходимо дважды нажать ESC . Но это действие зависит от используемой вами программы эмуляции терминала. Ошибка при загрузке «flash:/c1310-k9kw-7mx.v122_15_ja.200040314-k9w7-mx.v122_15_

ja.20040314″

Прерывание в течение 5 секунд, чтобы прервать процесс загрузки.

Процесс загрузки завершен. загрузочное изображение.

C1310 загрузочный загрузчик (C1310-Boot-M), версия 12.2 [BLD-V122_15-JA_THROTTLE.20040314 100]

Брид:

Шаг 4

:

Шаг 4

.0002 В приглашении bridge: введите команду dir flash: , чтобы просмотреть каталог файловой системы Flash.

The directory is similar to this directory:

bridge: dir flash:

Directory of flash:/

2       -rwx      0    env_vars

5       drwx     384    C1310-k9w7-mx.v133_15_JA.20040314

3    -rwx      1128     config.txt

4 -Rwx 5 Private -Config

3693568 байт (4047872 байт)

мост:

Шаг 5

9002 Delete или Rename. env_vars и перезагрузите мост.

Примечание.  Не забывайте символ / перед именами файлов.

мост: удалить flash:/config.txt

Вы уверены, что хотите удалить flash:/config.txt (y/n)?y

Файл «flash:/config.txt» удален

мост: удалить flash:/env_vars

Вы уверены, что хотите удалить «flash:/env_vars» (y/n)?y Шаг 6

Шаг 7

После перезагрузки моста перенастройте мост с помощью интерфейса веб-браузера, интерфейса Telnet или команд программного обеспечения Cisco IOS.

Примечание. Мост настроен на заводские значения по умолчанию, которые включают:

  • IP-адрес, который настроен для получения IP-адреса с помощью DHCP. Если у вас нет DHCP-сервера, вы можете получить доступ к мосту, используя IP-адрес по умолчанию 10.0.0.1, используя HTTP/HTTPS или Telnet. Получив доступ к мосту через Telnet или GUI, вы можете изменить IP-адрес моста.

Примечание. Этот IP-адрес по умолчанию 10.0.0.1 становится доступным только на короткий период. Поэтому убедитесь, что вы назначаете свой собственный IP-адрес мосту в течение этого периода времени.

  • Имя пользователя и пароль по умолчанию «Cisco».

Руководство по установке оборудования беспроводной наружной точки доступа/моста Cisco Aironet серии 1300 в формате PDF, OL-5048-06

%PDF-1.6 % 4115 0 объект > эндообъект 4118 0 объект > эндообъект 4117 0 объект > эндообъект 4404 0 объект >поток Acrobat Distiller 6.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
