Абонентский терминал ONT FD104HC

EPON ONU FD111HZ соответствует требованиям стандартов IEEE802.3ah, YD/T1475-2006 и CTC2.0/2.1.

Функциональные особенности

  • Поддержка на основе портов ограничения скорости и управление пропускной
    способностью.
  • Совместим с стандартом IEEE802.3ah.
  • До 20 км дальность передачи.
  • Поддержка распределения динамических полос пропускания (DBA).
  • Поддержка обнаружения ОНУ автоматическое обнаружение.
  • Удаленное обновление - программного обеспечения.
  • Поддержка VLAN разделение и позволяет пользователю избежать широковещательного
    шторма.
  • Поддержка функции выключения питания сигнализация, для обнаружения проблемы
    в сети.
  • Поддержка функции вещания шторм сопротивление.
  • Поддержка ACL и SNMP для гибкой настройки фильтра пакетов данных.
  • Специализированная конструкция для предотвращения пробоя, система для поддержания
    стабильной системы.
  • Поддержка программного обеспечения онлайн модернизация EMS сетевого управления на
    основе SNMP, удобное обслуживание



Характеристики

Название Параметры Спецификации
Интерфейсы подключения PON порт 1 EPON оптических вход
Meet 1000BASE-PX20+ standard
Скорость до 1.25Gbps входящая/исходящая
Тип волокна / разъём: 9/125μm SMF / SC
Сплитер деления: 1:64
Дистанция передачи: до 20KM
LAN порт 4 RJ45 ports 10/100 mb

Full Duplex / Half-Duplex

RJ45, Auto-MDI/MDI-X

Дистанция передачи: до 100 метров по витой паре.

Питание прибора 12V DC (блок питания внешний)
Управление Удаленное управление Support IEEE802.3 QAM, ONU can be remotely managed by OLT

Support Remote management through SNMP and Telnet

Local management

Функции управления Status monitor, Configuration management, Alarm management, Log management
Физические и рабочие параметры Материал корпуса Plastic casing
Параметры питания External 12V 0. 5A AC/DC power supply adapter

Power consumption: <2.5W

Габариты и вес 160mm(L) x120mm(W) x33mm (H)

0.2kg

Рабочие параметры среды Рабочая температура:0~50℃

Температура хранения:-40~85℃

Рабочая влажность:10%~90%(Non-condensing)

Влажность хранения:5%~95%(Non-condensing)

Типы сетевого подключения


Назад

Абонентский терминал ONT NTU-1C - Select Telecom

Ключевые преимущества
  • 1 порт GPON
  • Гигабитный терминал
  • Порт RF для предоставления услуги CaTV

Краткое описание

ONT серии NTU – высокопроизводительные  многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и  высокоскоростному Интернету.



Технология PON

Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.



Предоставляемые услуги
  • высокоскоростной доступ в интернет
  • потоковое видео/ High Definition TV/IP TV, видео по   запросу (VoD), видеоконференция
  • развлекательные и обучающие программы “on-line”



Интерфейсы
  • 1 x GPON WAN
  • 1 x 1G LAN
  • 1 х RF
Параметры интерфейса PON
  • 1 порт GPON
  • Соответствие  ITU-T G. 984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
  • Тип разъема - SC/APC
  • Среда передачи -  оптоволоконный кабель SMF -  9/125, G.652
  • Максимальная дальность - 20 км
  • Передатчик:

     - POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм

     - Скорость передачи данных: 1244 Мбит/с

     - Средняя выходная мощность  +0,5..+5 dBm

     - Ширина спектральной линии  1 нм (-20 дБ)

    - APD/TIA CW Mode цифровой приемник, длина волны 1490нм

    - Скорость передачи данных: 2488 Мбит/с

    - Чувствительность приемника -28 дБм, BER≤1.0x10-10

    - Оптическая перезагрузка приемника - 4 дБм

Приемник CaTV
  • CATV видео-приемник, длина волны 1550 нм
  • Входная оптическая мощность: -8..+2 дБм
  • Отношение сигнала несущей к уровню шума (CNR): 46 дБ
  • Ширина полосы радиочастот: от 47 до 870 МГц
  • ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при положительном угле наклона антенны
  • Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейсов LAN
  • 1 порт Ethernet 10/100/1000 Base-T(RJ-45)



Физические характеристики и условия окружающей среды
  • Габариты - 220x120x50 мм, настольное исполнение
  • Питание. Внешний адаптер питания постоянного тока 12B/2А
  • Потребляемая мощность не более 15 Вт
  • Рабочий диапазон температур от +5  до +40  С
  • Относительная влажность до 80%

Поддержка стандартов
  • ITU-T G.984.x - GPON
  • ITU-T G.988 OMCI specification
  • IEEE 802.1D
  • IEEE 802.1Q
  • IEEE 802.1P

Функциональные характеристики
  • Поддержка механизмов качества обслуживания QoS
  • VLAN в соответствие с IEEE 802.1Q
  • Поддержка функций безопасности
  • Ограничение скорости на портах
  • FEC кодирование
  • Конфигурирование и мониторинг
  • Удаленное управление по протоколу OMCI
  • Обновление программного обеспечения: OMCI, HTTP

Абонентский терминал ONT GPON, 4 порта 10/100/1000-Base-T, 2 порта POTS

Устройствa, относящиеся к группе ONT – это терминальное абонентское оборудование Optical Network Terminal, работающее по технологии Gigabit Passive Optical Network (GPON) и обеспечивающее сервис для абонентов по оптическому волокну. Устройства устанавливаются внутри помещения и могут монтироваться на стене или размещаться на столе. Терминальное оборудование предназначено для предоставления широкополосных услуг для частных пользователей.

  Наименование модели SNR-ONT-1G SNR-ONT-4G SNR-ONT-4G-2P SNR-ONT-4G-2P-W SNR-ONT-4G-2P-RF SNR-ONT-4G-2P-RF-W
Информация о модели Интерфейсы 1p GbE 4p GbE 4p GbE + 2p POTS 4p GbE + 2p POTS + Wi-Fi" 4p GbE + 2p POTS + RF overlay 4p GbE + 2p POTS + RF overlay + WiFi
GPON ONT   ITU-T G.984.x compliant, Forward Error Correction (FEC), Multiple T-CONTs/GEM ports per device,Flexible mapping between GEM port and T-CONT
L2 Switch   Untagged port configuration, IEEE802. 1D and IEEE802.1Q bridging, Standard Ethernet bridging, MAC address learning with auto aging (Up to 1K MAC addresses)
Multicast IGMP Snooping
VLAN   VLAN port filtering, Destination address port filtering, VLAN translation, Source MAC address learning, VLAN Stacking (QinQ), Hybrid port support
VoIP   - - SIP (RFC3261/3262/3264), 5-REN per POTS, RTP, RTCP (RFC3550/3551), DTMF dialing / Pulse dialing, Multiple codecs: G.711, G.723.1, G729, T.38 FAX mode, Echo cancellation
QoS   Аппаратный IEEE 802. 1p (CoS), Strict Priority (SP), 802.1Q (VLAN tag) QoS mapping, ToS/CoS
Очередей на порт   4 8 8 8 8
Аналоговое КТВ
Длинна волны
- - - - 1550nm 1550nm
Уровень выхода RF - - - - +18dBmV +18dBmV
RF рабочая частота - - - - 46~870MHz 46~870MHz
1550nm RX - - - - -8 dBm ~ +2dBm -8 dBm ~ +2dBm
Информация о портах GPON [порт] 1 1 1 1 1 1
LAN - GbE [порт] 1 4 4 4 4 4
FXS [порт] - - 2 2 2 2
WiFi Частота - - - 2. 4G - 2.4G
RF (CATV) [порт] - - - - 1 1
Интерфейсы Оптика SC адаптер ✔ [SC/APC] ✔ [SC/PC] или [SC/APC] ✔ [SC/APC] ✔ [SC/APC] ✔ [SC/APC] ✔ [SC/APC]
LAN 1 RJ45
LAN 2 RJ45 -
LAN 3 RJ45 -
LAN 4 RJ45 -
TEL 1 RJ11 - -
TEL 2 RJ11 - -
ANT 1 Внеш / Внутр - - - ✔ (внешняя) - ✔ (внешняя)
ANT 2 Внеш / Внутр - - - ✔ (внешняя) - ✔ (внешняя)
USB [порт] - - - - - -
BBU 8-pin - - - - - -
RF overlay F разъем - - - -
Питание DC разъем
Размеры Ширина [mm] 122 160 190
Глубина [mm] 100 125 150
Высота [mm] 27,9 40 40
Электро питание Напряжение вход & Выход AC100V~240V & 12V/0. 5A AC230V & 12V/1A AC100V~240V & 12V/1A AC100V~240V & 12V/1.5A AC100V~240V & 12V/1.5A AC100V~240V & 12V/2A
Система Рабочая температура 0 to 50°C 0 to 40°C 0 to 50°C 0 to 40°C 0 to 40°C 0 to 40°C
Flash 128 MB 8 MB 128 MB 128 MB 128 MB 128 MB
SDRAM 128 MB 16 MB 128 MB 128 MB 128 MB 128 MB
GPON интерфейсы GPON Пропускная способность Восходящая 1. 2Gbps / Низходящая 2.5Gbps
GPON B+ TX (1310nm burst-mode) +0.5dBm ~ +5dBm
GPON B+ RX (1490nm) -8 dBm ~ -27dBm
Receiver (1490nm) -8dBm

Возможность монтирования

на стену

АБОНЕНТСКИЙ ТЕРМИНАЛ ONT GPON С 1 ПОРТОМ 10/100/1000-BASE-T V3

  Наименование модели SNR-ONT-1G SNR-ONT-4G SNR-ONT-4G-2P SNR-ONT-4G-2P-W SNR-ONT-4G-2P-RF SNR-ONT-4G-2P-RF-W
Информация о модели Интерфейсы 1p GbE 4p GbE 4p GbE + 2p POTS 4p GbE + 2p POTS + Wi-Fi" 4p GbE + 2p POTS + RF overlay 4p GbE + 2p POTS + RF overlay + WiFi
GPON ONT   ITU-T G. 984.x compliant, Forward Error Correction (FEC), Multiple T-CONTs/GEM ports per device,Flexible mapping between GEM port and T-CONT
L2 Switch   Untagged port configuration, IEEE802.1D and IEEE802.1Q bridging, Standard Ethernet bridging, MAC address learning with auto aging (Up to 1K MAC addresses)
Multicast IGMP Snooping
VLAN   VLAN port filtering, Destination address port filtering, VLAN translation, Source MAC address learning, VLAN Stacking (QinQ), Hybrid port support
VoIP   - - SIP (RFC3261/3262/3264), 5-REN per POTS, RTP, RTCP (RFC3550/3551), DTMF dialing / Pulse dialing, Multiple codecs: G.711, G.723.1, G729, T.38 FAX mode, Echo cancellation
QoS   Аппаратный IEEE 802. 1p (CoS), Strict Priority (SP), 802.1Q (VLAN tag) QoS mapping, ToS/CoS
Очередей на порт   4 8 8 8 8
Аналоговое КТВ Длинна волны - - - - 1550nm 1550nm
Уровень выхода RF - - - - +18dBmV +18dBmV
RF рабочая частота - - - - 46~870MHz 46~870MHz
1550nm RX - - - - -8 dBm ~ +2dBm -8 dBm ~ +2dBm
Информация о портах GPON [порт] 1 1 1 1 1 1
LAN - GbE [порт] 1 4 4 4 4 4
FXS [порт] - - 2 2 2 2
WiFi Частота - - - 2. 4G - 2.4G
RF (CATV) [порт] - - - - 1 1
Интерфейсы Оптика SC адаптер ✔ [SC/APC] ✔ [SC/PC] или [SC/APC] ✔ [SC/APC] ✔ [SC/APC] ✔ [SC/APC] ✔ [SC/APC]
LAN 1 RJ45
LAN 2 RJ45 -
LAN 3 RJ45 -
LAN 4 RJ45 -
TEL 1 RJ11 - -
TEL 2 RJ11 - -
ANT 1 Внеш / Внутр - - - ✔ (внешняя) - ✔ (внешняя)
ANT 2 Внеш / Внутр - - - ✔ (внешняя) - ✔ (внешняя)
USB [порт] - - - - - -
BBU 8-pin - - - - - -
RF overlay F разъем - - - -
Питание DC разъем
Размеры Ширина [mm] 122 160 190
Глубина [mm] 100 125 150
Высота [mm] 27,9 40 40
Электро питание Напряжение вход & Выход AC100V~240V & 12V/0. 5A AC230V & 12V/1A AC100V~240V & 12V/1A AC100V~240V & 12V/1.5A AC100V~240V & 12V/1.5A AC100V~240V & 12V/2A
Система Рабочая температура 0 to 50°C 0 to 40°C 0 to 50°C 0 to 40°C 0 to 40°C 0 to 40°C
Flash 128 MB 8 MB 128 MB 128 MB 128 MB 128 MB
SDRAM 128 MB 16 MB 128 MB 128 MB 128 MB 128 MB
GPON интерфейсы GPON Пропускная способность Восходящая 1.2Gbps / Низходящая 2.5Gbps
GPON B+ TX (1310nm burst-mode) +0. 5dBm ~ +5dBm
GPON B+ RX (1490nm) -8 dBm ~ -27dBm
Receiver (1490nm) -8dBm

Возможность монтирования

на стену


абонентский терминал ONT NTP-2, 1 порт PON(SC), 2 порта LAN 10/100/1000 Base-T

Параметры интерфейса PON

• 1 порт GPON

• Соответствие ITU-T G.984.2, FSAN Class A+

• Тип разъема - SC/APC

• Среда передачи - оптоволоконный кабель SMF- 9/125, G.652

• Коэффициент разветвления - до 1:64

• Максимальная дальность - 10 км

• Передатчик: 1310 nm

• Data Rate: 1244 Mb/s

• Avarage Launch Power: -2. ..+3 dBm

• Spectral Width (RMS): 3 nm

• Приемник: 1490 nm

• Data Rate: 2488 Mb/s

• Receiver Sensitivity: -23 dBm with BER better than or equal to 1.0x10-10

• Receiver Optical Overload: -3 dBm

Параметры интерфейсов LAN

• 2 порта Ethernet 10/100/1000 Base-T(RJ-45)

Физические характеристики и условия окруж. среды

• Габариты - 151x107x40 мм, настольное исполнение

• Напряжение питания адаптера - 220В/12В

• Потребляемая мощность - 12 Вт,

• Рабочий диапазон температур от +5° до +40°С

• Относительная влажность до 80%

Поддержка стандартов

• ITU-T G.988 omci specification

• ITU-T G.984.x - GPON

• IEEE 802.1D

• IEEE 802.1Q

• IEEE 802.1P

Функциональные характеристики

• Поддержка TR-069

• Работа в режиме «моста» или «маршрутизатора»

• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)

• Поддержка IPoE (DHCP-client и static)

• DHCP-сервер на стороне LAN

• Поддержка DNS (Domain Name System)

• Поддержка DynDNS (Dynamic DNS)

• Поддержка UPNP (Universal Plug and Play)

• Поддержка NAT (Network Address Translation)

• Поддержка NTP (Network Time Protocol)

• Поддержка механизмов качества обслуживания QoS

• Поддержка IGMP Snooping

• Поддержка IGMP Proxy

• VLAN в соответствие с IEEE802. 1Q

Поддержка функций безопасности

• Ограничение скорости на портах

• FEC кодирование

Конфигурирование

• В соответствии с TR-142:

     º Удаленное управление по протоколу OMCI

     º  Удаленное управление по протоколу TR-069

     º Локальное управление WEB/CLI

     º  Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

Каталог товаров | Интернет провайдер Новая Линия

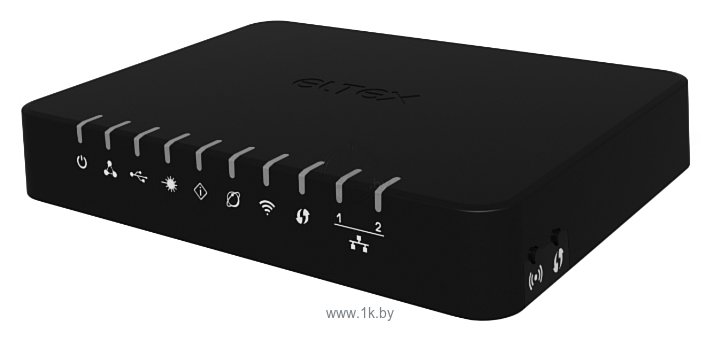

Основные отличия NTU-RG1421GC-W
Eltex NTU-RG-1421GC-WAC новая модель универсального абонентского терминала с антенным разъемом для аналогового кабельного ТВ. В ONT NTU-RG-1421GC-WAC обновлена элементная база, основные изменения коснулись радиомодуля: теперь Eltex предлагает мощный Wi-Fi стандарта 802.11ac с большей дальностью покрытия, с производительностью до 1 Гбит/с

ONT серии NTU – высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, IPTV, OTT и высокоскоростному Интернету. Кроме того, абонентские терминалы серии NTU-RG дают возможность операторам предоставлять пользователям широкий набор услуг и возможностей для работы в локальной сети.

Технология PON
Технология PON - одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с в направлении uplink. Использование в сетях доступа решений на базе технологии PON дает возможность предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
Универсальные устройства
Встроенный гигабитный маршрутизатор на 4 порта 10/100/1000 Base-T позволяет организовать высокоскоростное соединение устройств в сети.
Порт FXS позволяет пользоваться услугами IP-телефонии. Порт USB может использоваться для подключения USB-устройств (USB-флеш-накопитель, внешний HDD).
Предоставляемые услуги
– высокоскоростной доступ в интернет
– потоковое видео/ High Definition TV/IP TV, видео по запросу (VoD), видеоконференция
– IP-телефония
– развлекательные и обучающие программы “on-line”
Варианты применения
– подключение к услугам широкополосного доступа абонентов в многоквартирных домах, жилых комплексах, студенческих городках и коттеджных поселках
– построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных
Беспроводное подключение
Абонентские маршрутизаторы NTU-RG-1421G-Wac поддерживают стандарт 802. 11ac, что обеспечивает скорость передачи данных до 1,3 Гбит/с и позволяет доставлять современные высокоскоростные сервисы клиентскому оборудованию по беспроводной сети. Два встроенных контроллера Wi-Fi сети позволяют обеспечить работу устройства одновременно в двух частотных диапазонах - 2,4 ГГц и 5 ГГц.

GPON ONT абонентский терминал Eltex NTU-1 – ­ООО "НОВЫЙ КРЫМ" – Сетевое оборудование

Описание товара

Интерфейсы

  • 1 х GPON
  • 1 х LAN 10/100/1000Base-T

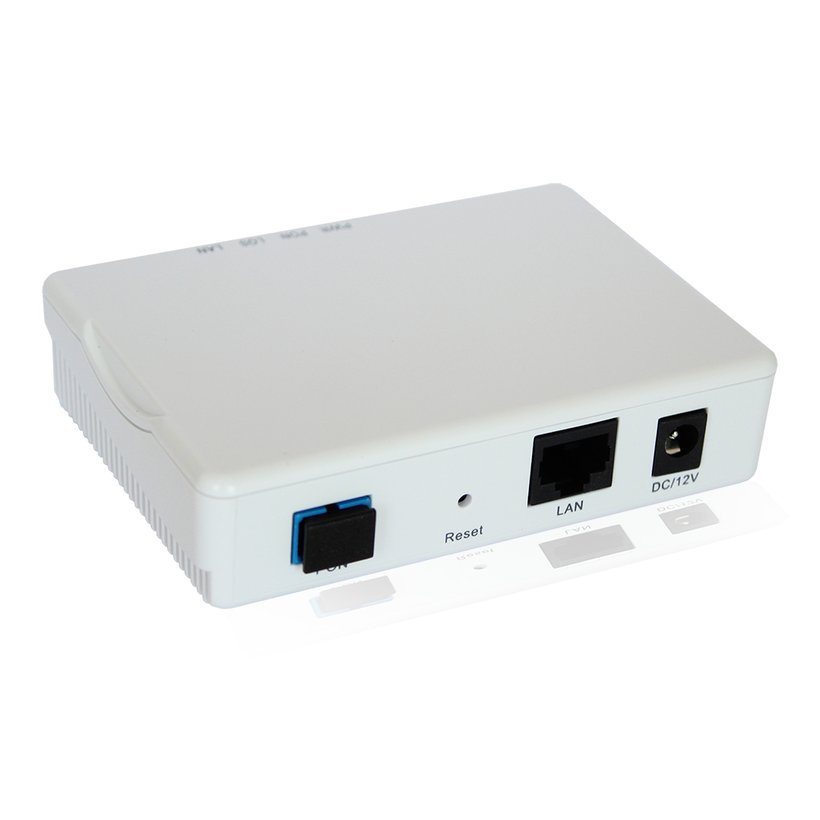

Параметры интерфейса PON

  • 1 порт GPON
  • Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
  • Тип разъема — SC/APC
  • Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
  • Максимальная дальность — 20 км
  • Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
    • Data Rate: 1244Mb/s
    • Average Launch Power +0,5..+5 dBm
    • Spectral Line Width @ -20 dB 1 nm
  • Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
    • Data Rate: 2488Mb/s
    • Receiver Sensitivity -28 dBm With BER better than or equal -10 to 1. 0×10
    • Receiver Optical Overload -4 dBm

Параметры интерфейсов LAN

  • 1 порт Ethernet 10/100/1000 Base-T(RJ-45)

Поддержка функций безопасности

  • Ограничение скорости на портах
  • FEC кодирование

Поддержка стандартов

  • ITU-T G.984.x — GPON
  • ITU-T G.988 OMCI specification
  • IEEE 802.1D,
  • IEEE 802.1Q
  • IEEE 802.1P

Функциональные характеристики

  • Поддержка механизмов качества обслуживания QoS
  • VLAN в соответствие с IEEE 802.1Q
  • Возможность дистанционного питания по Ethernet кабелю
  • (UTP CAT-5E) до 40м 1

Конфигурирование и мониторинг

  • Удаленное управление по протоколу OMCI
  • Обновление программного обеспечения: OMCI, HTTP

Физические характеристики и условия окруж. среды

  • Габариты — 112x100x32 мм
  • Напряжение питания адаптера — 220В/12В
  • Потребляемая мощность — не более 5 Вт
  • Рабочий диапазон температур от +5° до +40° С
  • Относительная влажность до 80%

Абонентские терминалы ONT GPON NTU - OPTOKON, a. s.

Параметры беспроводного модуля

NTU-RG-5402G-W

  • Поддерживаемые стандарты 802.11 a / b / g / n
  • MIMO 2x2
  • Диапазон частот: 2400 ÷ 2483,5 МГц
  • Безопасность: WEP, WPA / WPA2

Рабочие каналы

Скорость передачи данных

  • 802.11b: 1; 2; 5,5 и 11 Мбит / с
  • 802.11г: 6; 9; 12; 18; 24; 36; 48 и 54 Мбит / с
  • 802.11n: от 6,5 до 300 Мбит / с (от MCS0 до MCS15)

Максимальная выходная мощность передатчика²

  • 802.11b (11 Мбит / с): 17 дБм
  • 802.11g (54 Мбит / с): 15 дБм
  • 802.11n (MCS7): 15 дБм

Модуляция

  • IEEE 802.11b: DQPSK, DBPSK, CCK
  • IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
  • IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM

NTU-RG-1421G-Wac, NTU-RG-5421G-Wac

  • Поддерживаемые стандарты 802.11a / b / g / n / ac
  • Диапазон частот: 2400 ÷ 2483,5 МГц, 5150 ÷ ​​5350 МГц, 5650 ÷ 5850 МГц
  • Одновременный двухдиапазонный
  • Модуляция: CCK, BPSK, QPSK, 16 QAM, 64 QAM, 256 QAM

Рабочие каналы

  • 802. 11b / g / g / n: 1-13
  • 802.11 a / ac: 36–64, 132–165 (5650–5850 МГц)

Скорость передачи данных1

  • 802.11b: 1; 2; 5,5 и 11 Мбит / с
  • 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит / с
  • 802.11n: 300 Мбит / с (канал 20 МГц)
  • 802.11ac:
  • 1300 Мбит / с (80 МГц) для NTU-RG-1421G-Wac
  • 866 Мбит / с (80 МГц) для NTU-RG-5421G-Wac

Максимальная выходная мощность передатчика²

  • 802.11b (11 Мбит / с): 17 дБм
  • 802.11g (54 Мбит / с): 15 дБм
  • 802.11n (MCS7): 15 дБм
  • 802.11ac (MCS0): 19 дБм

Параметры интерфейсов FXS

  • 1x порт FXS (NTU-52V, NTU-RG-1421G-Wac, NTU-RG-5421G-Wac)
  • 2 порта FXS (NTU-RG-5402G-W)
  • Протокол SIP
  • Аудиокодеки: G.729 (A), G.711 (A / U), G.723.1
  • Передача факса: G.711, T.38
  • Сопротивление контура: до 2 кОм
  • Поддерживаемый режим набора: импульсный / частотный (DTMF)
  • Выдача идентификатора вызывающего абонента

Функциональные особенности

  • Опора TR-069
  • Режимы работы «Мост» и «Маршрутизатор» (в том числе виртуальный)
  • Поддержка PPPoE (автоматическая авторизация, PAP, MSCHAP и CHAP)
  • Поддержка PoE (DHCP-клиент и статический)
  • DHCP-сервер на стороне LAN
  • Передача Multicast трафика по Wi-Fi
  • DNS (система доменных имен)
  • DynDNS (динамический DNS)
  • UPNP (универсальный Plug and Play)
  • NAT (преобразование сетевых адресов)
  • NTP (сетевой протокол времени)
  • QoS (качество обслуживания)
  • Отслеживание IGMP
  • IGMP-прокси
  • UPNP, SMB, FTP-alg, сервер печати
  • VLAN в соответствии с IEEE 802. 1 квартал
  • г.

Конфигурация и мониторинг

  • В соответствии с TR-142:
  • удаленное управление через OMCI
  • удаленное управление через TR-069
  • Локальное управление через WEB / CLI
  • Обновление прошивки через OMCI, TR-069, HTTP, TFTP

Point-to-Point / Active Ethernet

Calix, Inc. («Calix») создала, владеет и управляет некоторыми частными веб-сайтами или веб-сайтами с ограниченным доступом, такими как веб-портал «My Calix» («Calix Portals») передавать и / или лицензировать определенную информацию и контент, принадлежащие Calix, для авторизованных пользователей (каждый из которых - «Пользователь», а вместе - «Пользователи») в соответствии с настоящими Условиями использования («УИ»).Calix готов предоставить доступ и использование вам (далее «Вы» или «Ваш») как пользователю, при условии, что ваш доступ и использование будут регулироваться УИ, включая любые дополнительные или иные заявления об отказе от ответственности, юридические уведомления. или дополнительные условия, которые могут применяться к вашему использованию или доступу, включенному с любым конкретным контентом или материалами. Внимательно прочтите Условия использования, поскольку они имеют обязательную юридическую силу. Если вы получаете доступ к порталам Calix в качестве сотрудника компании или другого юридического лица, ваше согласие будет считаться сделанным от имени такой компании или другого юридического лица и имеющим обязательную силу для нее.

ПРИНЯТИЕ УСЛОВИЙ

Нажимая « Я СОГЛАСЕН » или открывая, загружая, устанавливая или используя любую часть Порталов Calix, Вы принимаете и соглашаетесь соблюдать условия УИ. Если вы не желаете соблюдать все условия, нажмите « Я ОТКАЗЫВАЮСЬ от », и настройка вашего доступа не будет продолжена. Если вы принимаете эти условия от имени другого лица, компании или другого юридического лица, вы заявляете и гарантируете, что имеете все полномочия действовать от имени и связывать это лицо, компанию или юридическое лицо с этими условиями. Если у вас нет таких полномочий, вы не должны принимать это УИ и не имеете права получать доступ или использовать порталы Calix. Calix может время от времени изменять УИ для отражения изменений в действующем законодательстве, содержании или по другим причинам по усмотрению Calix. Изменения будут применяться перспективно с даты публикации или уведомления Calix. Ваш дальнейший доступ и использование порталов Calix после публикации изменений означает ваше согласие с такими изменениями.

ОПРЕДЕЛЕНИЯ

Применяются следующие определения (и дополнительные определения, приведенные в данном УП):

1.«Вы» или «Ваш» означает компанию или другое юридическое лицо, для которого вы принимаете настоящие Условия использования, получая доступ, загружая, устанавливая или используя Порталы Calix и / или Контент Calix, и включает Аффилированных лиц этой компании или юридического лица. «Аффилированное лицо» означает любое лицо, которое прямо или косвенно контролирует, контролируется или находится под общим контролем с субъектом.

2. «Контент Calix» означает предоставленный Calix текст, документацию, программное обеспечение, приложения, код, материалы и любую аудио, видео, графику и другую информацию и данные, которые Calix предоставляет на порталах Calix.

3. «Продукты Calix» означают оборудование, программное обеспечение и / или услуги под брендом Calix, включая услуги в рамках программы Calix Advantage.

4. «Порталы Calix» означает один или несколько частных веб-сайтов, размещенных на Calix. Порталы Calix содержат конфиденциальную и проприетарную информацию, материалы и другой контент, принадлежащий Calix, который Calix готов делиться только с авторизованными пользователями.

5. «Пользователь» включает вас и каждого из ваших сотрудников, консультантов, подрядчиков или агентов, которым вы прямо разрешили доступ и / или использование порталов Calix и которым были предоставлены идентификаторы пользователя и пароли для такого доступа.Если вы являетесь торговым посредником Calix, Пользователь может включать одного или нескольких прямых клиентов, при условии, что такой клиент указан в заключенном с вами соглашении с торговым посредником Calix.

РАЗРЕШЕННЫЙ ДОСТУП И ИСПОЛЬЗОВАНИЕ; ОГРАНИЧЕННАЯ ЛИЦЕНЗИЯ НА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Calix предоставит Вам доступ к Порталам Calix и использование Содержимого Calix только для Вашего использования в связи с продуктами Calix, приобретенными у Calix или через авторизованного партнера Calix. Вы можете загружать, просматривать, хранить, распечатывать и иным образом отображать Контент Calix в связи с вышеупомянутыми разрешенными видами использования.Вы не можете продавать, распространять, передавать, перепродавать, лицензировать, передавать, сдавать в аренду или сдавать в аренду Порталы Calix или Контент Calix, за исключением того, что вы можете дополнительно использовать Контент Calix в пределах любой лицензии, разрешения или других прав по любому соглашению, заключенному между Вам и Calix для покупки, оценки или использования продуктов Calix в течение срока действия такого соглашения. Все программное обеспечение, доступное на порталах Calix, является продуктом Calix, защищенным авторским правом, и любое использование вне рамок лицензии, предоставленной в данном УП, является нарушением таких прав. Если вы получаете доступ и используете какое-либо программное обеспечение или связанную документацию, включая комплекты разработчика, библиотеки или инструменты, или любой интерфейс или код прикладной программы (совместно именуемые «Программное обеспечение»), доступные на порталах Calix, вам предоставляется ограниченная лицензия на использование такого Программного обеспечения. в ограниченной степени любой лицензии на программное обеспечение в любом соглашении, заключенном между Вами и Calix на покупку, оценку или использование продуктов Calix на срок действия такого соглашения и в соответствии с требованиями такой лицензии (включая, помимо прочего, все ограничения и уведомления / требования к маркировке).Если у вас нет лицензионных прав в соответствии с продолжающимся соглашением, заключенным между вами и Calix, то настоящим вам предоставляется ограниченная, неисключительная, непередаваемая лицензия на использование Программного обеспечения исключительно для вашего внутреннего использования в связи с Продуктами Calix. Если вы были назначены Calix в качестве авторизованного торгового партнера, и вы и Calix подписали соглашение с торговым посредником Calix, у вас также есть лицензия, позволяющая вашим конечным клиентам получать доступ и использовать порталы Calix и Контент Calix. Все лицензии и права, переданные в этом УИ, обусловлены Вашим согласием постоянно поддерживать Контент Calix как Конфиденциальную информацию (как определено ниже).

ОГРАНИЧЕНИЯ НА ИСПОЛЬЗОВАНИЕ

Вы соглашаетесь с тем, что вы не будете использовать Порталы Calix или Контент Calix каким-либо образом, который может умалить, повредить, отключить, нанести ущерб или иным образом повредить Calix, предоставление Calix Порталов Calix или Контент Calix, или иным образом мешать размещению Calix или доступности Порталов Calix или Контента Calix для пользователей. Вы также соглашаетесь с тем, что будете соблюдать все применимые местные, государственные, федеральные или международные законы и постановления при доступе и использовании Порталов Calix и Контента Calix. Вы соглашаетесь не отправлять через порталы Calix любые материалы, которые являются незаконными, вводящими в заблуждение, дискредитирующими, непристойными или непристойными, угрожающими, нарушающими какие-либо права собственности третьих лиц, вторгающимися в личную жизнь, вредными для детей или иными нежелательными (совместно «Нежелательные материалы» ). Calix может по своему усмотрению в любое время принять правила разрешенного и надлежащего использования и может время от времени обновлять их на порталах Calix; Вы будете связаны любыми такими правилами. Calix оставляет за собой право удалять любые представленные или опубликованные материалы, которые представляют собой Нежелательные материалы или нарушают какие-либо правила Calix в отношении надлежащего использования, но не обязана делать это.Вы будете соблюдать все применимые законы, касающиеся личных и / или личных данных. Если вы решите опубликовать, отправить или сделать доступной какую-либо информацию для Calix, вы тем самым предоставляете Calix бессрочную, безотзывную, неисключительную, всемирную, полностью оплаченную и бесплатную лицензию на свободное использование такой информации для поддержки, улучшения или оценить порталы Calix или содержимое Calix. Вы также предоставляете Calix всемирную, бессрочную, безотзывную, бесплатную лицензию на использование и включение в Контент Calix любых предложений, запросов на усовершенствование или других отзывов, предоставленных вами или Пользователями в отношении Контента Calix.

Вы соглашаетесь не осуществлять обратный инжиниринг каких-либо компонентов Содержимого Calix, включая любое программное обеспечение или другие технологии, доступные через Порталы Calix. Вы не будете использовать или получать доступ к порталам Calix или Контенту Calix, чтобы: (1) создать конкурентоспособный продукт или решение, (2) создать или изготовить продукт, используя аналогичные идеи, особенности, функции или графику Контента Calix, (3) создавать производные работы на основе Содержимого Calix или (4) копировать любые особенности, функции или графику Содержимого Calix.

Контент Calix и любые связанные материалы, включая Программное обеспечение и документацию, доступные через порталы Calix, регулируются экспортными законами и постановлениями США, включая ограничения в отношении мест назначения, конечных пользователей и конечного использования. Вы должны соблюдать и не можете использовать какой-либо Контент Calix или материалы, доступные через Порталы Calix, в нарушение любых применимых национальных и международных экспортных законов и правил.

CALIX СОБСТВЕННОСТЬ; ПРАВА НА ИНТЕЛЛЕКТУАЛЬНУЮ СОБСТВЕННОСТЬ

Calix и ее поставщики сохраняют за собой все права, титулы и интересы, включая любые права интеллектуальной собственности в любой юрисдикции, независимо от того, зарегистрированы они или нет, на порталы Calix и Контент Calix.Настоящее УП не предоставляет Вам никаких прав собственности. Вам не предоставляется никакая лицензия, кроме как на использование Порталов Calix и Контента Calix, как прямо указано в данном документе. Название Calix, логотип Calix и названия продуктов, связанные с порталами Calix и Контентом Calix, являются товарными знаками Calix или третьих сторон, и их нельзя использовать без предварительного письменного согласия Calix. Ни в коем случае право собственности и права Calix в отношении Порталов Calix или Контента Calix не будут изменены, уменьшены или негативно затронуты посредством вашего доступа или использования.

КОНФИДЕНЦИАЛЬНАЯ ИНФОРМАЦИЯ

«Конфиденциальная информация» означает все коммерческие тайны, права интеллектуальной собственности и прочую закрытую информацию, технические данные или ноу-хау, предоставленные с ожиданием и соглашением о том, что конфиденциальный характер информации будет сохранен. который (1) помечен как «конфиденциальный», (2) доступен через ограниченный или закрытый веб-сайт (т. е. требует авторизованных учетных данных), (3) доступен через загрузку программного обеспечения или (4) может быть идентифицирован как конфиденциально в зависимости от характера информации и / или способа ее раскрытия.Контент Calix должен рассматриваться как Конфиденциальная информация Calix. Вы соглашаетесь с тем, что будете хранить в тайне Контент Calix и любую другую Конфиденциальную информацию, предоставленную вам Calix средствами, не менее защищающими, чем те, которые используются для вашей собственной конфиденциальной информации, которые должны быть не ниже отраслевых стандартов обслуживания. Вы соглашаетесь не разглашать какую-либо Конфиденциальную информацию Calix никому, кроме Ваших сотрудников или подрядчиков, по принципу служебной необходимости и тех, кто связан обязательствами по соблюдению конфиденциальности.Вы также соглашаетесь с тем, что не будете использовать какую-либо Конфиденциальную информацию Calix, кроме как в пределах лицензий и прав, предоставленных вам в соответствии с настоящим УП.

После прекращения действия ваших прав и / или учетной записи в соответствии с настоящим УП вы обязуетесь (по выбору Calix) либо: (1) вернуть всю Конфиденциальную информацию Calix и все ее копии, находящиеся в вашем распоряжении, под вашим контролем или под вашим контролем, либо (2) уничтожить всю Конфиденциальную информацию. Информация и все ее копии, которыми вы владеете, храните или контролируете. По запросу вы подтверждаете в письменной форме, что ни у вас, ни у ваших сотрудников или агентов не осталось копий.

В случае, если вы получите судебный процесс, требующий или требующий раскрытия какой-либо Конфиденциальной информации Calix, вы незамедлительно уведомите Calix, насколько это допустимо законом, чтобы Calix могла оспорить такое требование или добиваться конфиденциального обращения.

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

Политика конфиденциальности Calix, опубликованная на ее общедоступном веб-сайте www.calix.com, и которая может время от времени изменяться Calix, применяется к любой личной или иной информации, связанной с использованием вами Порталы Каликс.Заходя на порталы Calix и используя их, вы принимаете условия такой политики конфиденциальности.

ЗАЯВЛЕНИЯ И ГАРАНТИИ

Вы заявляете и гарантируете, что (1) порталы Calix не будут доступны и Контент Calix не будет загружен, использован или транспортирован в страну, на которую распространяется эмбарго правительства США. , или была определена правительством США как страна, «поддерживающая террористов», и (2) вы (и, если вы являетесь торговым партнером Calix, любой из ваших конечных клиентов) не указаны ни в одном U.S. Правительственный список запрещенных или ограниченных партий. Calix оставляет за собой право прекратить действие настоящего УИ по какой-либо причине в случае, если Вы и / или Ваш конечный клиент существенно нарушите вышеуказанные положения.

Вы несете ответственность за все действия, которые происходят под вашей учетной записью. Вы несете ответственность за обеспечение безопасности и конфиденциальности всего своего имени пользователя и пароля. Учетная запись пользователя не может совместно использоваться или использоваться более чем одним пользователем. Вы соглашаетесь прилагать коммерчески разумные усилия для предотвращения несанкционированного доступа к использованию порталов Calix или содержимого Calix и / или связанных с ними систем.

Вы заявляете и гарантируете, что обладаете законными полномочиями и полномочиями для заключения настоящего УП. Вы заявляете и гарантируете, что вы не идентифицировали себя ложно и не предоставили ложную информацию для получения доступа к порталам Calix и Контенту Calix.

ВОЗМЕЩЕНИЕ ВОЗМЕЩЕНИЯ

Вы будете защищать, возмещать убытки и защищать Calix (и ее должностных лиц, директоров, сотрудников и агентов) от любых затрат, обязательств, убытков и расходов (включая разумные гонорары адвокатов), возникающих или в связи с претензией, иском, иском или судебным разбирательством третьей стороны (1), утверждающих, что любые данные или информация, предоставленные вами, нарушают права интеллектуальной собственности или другие права третьей стороны или причинили вред третьей стороне или (2) из-за вашего доступа или использования Порталов Calix или Контента Calix, нарушения вами настоящих УП (включая любое другое соглашение с Calix, которое охватывает использование и доступ в соответствии с настоящими УП) или любое предполагаемое нарушение вами применимого законодательства в связи с УП (включая любое другое соглашение с Calix, которое охватывает ваше использование и доступ в соответствии с настоящим УП). В случае любой претензии, которая подлежит возмещению в соответствии с настоящим УП, Calix (в качестве получателя компенсации) предоставит вам разумно быстрое уведомление о соответствующей претензии. Вы обязуетесь защищать и / или урегулировать за свой счет любые требования, действия или иски по любому иску, подлежащему возмещению.

ОТКАЗ ОТ ГАРАНТИЙ

Порталы Calix и Контент Calix предоставляются на условиях «КАК ЕСТЬ» и «КАК ДОСТУПНО». Calix не гарантирует, что доступ и использование Порталов Calix или Контента Calix будет свободным от сбоев или недоступности, включая любые сбои или недоступность, вызванные обстоятельствами, находящимися вне разумного контроля Calix, включая, помимо прочего, стихийные бедствия, действия правительства, наводнение, пожар, землетрясение, гражданские беспорядки, террористические акты, забастовки или другие нарушения в работе (кроме тех, в которых участвуют сотрудники Calix), сбой или задержки провайдера интернет-услуг, задержки, связанные с оборудованием, программным обеспечением или энергосистемами, не находящимися во владении или разумном контроле Calix , или атаки отказа в обслуживании. Calix не гарантирует и не предоставляет никаких гарантий в отношении функций или качества порталов Calix или Контента Calix. Любые гарантии, которые может предоставить Calix, применимы только в том случае и в той степени, в которой это прямо указано в письменной форме в соглашении, заключенном между Вами и Calix. Никакие гарантии или обязательства не должны подразумеваться любым пользователем на основании каких-либо маркетинговых или других материалов на порталах Calix или Контенте Calix. Если порталы Calix содержат ссылки на любые сторонние веб-сайты, Calix не несет ответственности за содержание таких сторонних веб-сайтов и не несет прямой или косвенной ответственности за любые убытки, убытки или претензии в связи с такими сторонними веб-сайтами или вашими использование и / или доступ к таким веб-сайтам.

НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ, ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. ВЫ НЕСЕТЕ ВСЮ ОТВЕТСТВЕННОСТЬ ЗА ОПРЕДЕЛЕНИЕ, ЯВЛЯЕТСЯ ЛИ ПОРТАЛЫ CALIX, СОДЕРЖАНИЕ CALIX ИЛИ СОБИРАЕМАЯ ИНФОРМАЦИЯ ТОЧНЫМ ИЛИ ДОСТАТОЧНЫМ ДЛЯ ВАШИХ ЦЕЛЕЙ. CALIX НЕ ГАРАНТИРУЕТ, ЧТО ИСПОЛЬЗОВАНИЕ СИСТЕМЫ БУДЕТ БЕЗОШИБОЧНЫМ ИЛИ НЕПРЕРЫВНЫМ. CALIX НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, УСТАНОВЛЕННОЕ ИЛИ ИСПОЛЬЗУЕМОЕ ПОЛЬЗОВАТЕЛЯМИ (ЛИБО ИЛИ НЕ В СВЯЗИ С СОДЕРЖАНИЕМ CALIX), ЗА СТОРОННИЕ УСЛУГИ ИЛИ МАТЕРИАЛЫ ИЛИ ЗА РАБОТУ И ПРОИЗВОДИТЕЛЬНОСТЬ ИНТЕРНЕТА.

ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

ИСКЛЮЧАЯ ОБЯЗАТЕЛЬСТВА ПО ВОЗМЕЩЕНИЮ, НИ В КОЕМ СЛУЧАЕ ОТВЕТСТВЕННОСТЬ ЛИБО СТОРОНЫ В ОТНОШЕНИИ ЛЮБОГО ЕДИНОГО ИНЦИДЕНТА, ВОЗНИКАЮЩЕГО ИЗ НАСТОЯЩЕГО ДЕНЬГА, ПРЕВЫШАЕТ ПРЕДУСМОТРЕННУЮ ЛИЦЕНЗИЮ СТОИМОСТЬ. ОБСТОЯТЕЛЬСТВА, ПОЗВИВАЮЩИЕ ТАКУЮ ПРЕТЕНЗИЮ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ CALIX НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УПУЩЕННУЮ ПРИБЫЛЬ, ДОХОДЫ ИЛИ КОСВЕННЫЕ, СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ, КОСВЕННЫЕ, ЗАКРЫТЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ, ЕСЛИ ДЕЙСТВИЯ ЯВЛЯЕТСЯ КОНТРАКТНЫМ ИЛИ ИСКЛЮЧИТЕЛЬНЫМ, НЕЗАВИСИМО ОТ ТЕОРИИ ОБЯЗАТЕЛЬСТВ ПРЕДУПРЕЖДЕНЫ О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ.

ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО; ЮРИСДИКЦИЯ

Если это не запрещено действующим законодательством, настоящие Условия использования будут толковаться справедливо в соответствии с его условиями в соответствии с законами штата Калифорния и применимым федеральным законодательством США, без учета выбора или коллизионных норм. Вы соглашаетесь с тем, что суды штата и федеральные суды, расположенные в округе Сан-Франциско, Калифорния, США, будут обладать исключительной юрисдикцией и местом рассмотрения любых споров или разногласий, возникающих в связи с этим УП или его предметом.Несмотря на вышесказанное, Вы соглашаетесь с тем, что Calix оставляет за собой право требовать судебного запрета или справедливой судебной защиты, которая может быть применима в любом суде компетентной юрисдикции.

ОБЩЕЕ

Calix, по своему усмотрению, может приостановить или прекратить действие вашего имени пользователя и пароля, учетной записи или использования Порталов Calix и Контента Calix и / или прекратить действие настоящих УИ, если вы существенно нарушите настоящие УП. Вы не можете передавать это УП без предварительного письменного согласия Calix.Настоящее УП может быть обязательным для разрешенных правопреемников и правопреемников. Если какое-либо положение настоящего ПП будет признано судом компетентной юрисдикции недействительным или не имеющим исковой силы, то такое положение будет истолковано, насколько это возможно, как отражающее намерения недействительного или неисполнимого положения, при этом все остальные положения останутся полностью сила и эффект. Между вами (или любым пользователем) и Calix не существует совместных предприятий, партнерств, занятости или агентских отношений в результате использования или доступа к порталам Calix или Контенту Calix.Неспособность Calix обеспечить соблюдение каких-либо прав или положений в этом УП не будет означать отказ от такого права или положения, если это не подтверждено и не согласовано Calix в письменной форме. Настоящее УП включает в себя полное соглашение между Вами и Calix и заменяет все предыдущие или одновременные переговоры, обсуждения или соглашения, письменные или устные, относительно предмета, содержащегося в настоящем документе.

Дата: 23 августа 2016 г.


Расширения доступа для протокола управления узлом доступа

Расширения доступа для узла доступа Протокол управления Huawei Technologies Co., ООО

Промышленная база, бантайн Лунган Шэньчжэнь 518129 P.R. [email protected]
Deutsche Telekom
Heinrich-Hertz_Strasse 3-7Darmstadt 64295 [email protected] de
Deutsche Telekom
Винтерфельдштрассе 21Берлин 10781 Германия[email protected]
Цель этого документа - указать расширения для ANCP (Access Node Control Protocol) (RFC6320) для поддержки PON, как описано в RFC6934 и некоторые другие технологии DSL, включая G.быстрый. Этот документ обновляется RFC6320 путем изменения терминологии, потоков и определения нового TLV Этот документ обновляет RFC6320 за счет изменений терминологии, потоки и определение новых типов TLV. Ключевые слова «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ТРЕБУЕТСЯ», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и «ДОПОЛНИТЕЛЬНО» в этом документ следует интерпретировать, как описано в RFC 2119. RFC6934 вводит применение ANCP к PON. Однако RFC6320 не был обновлен для поддержки PON.Кроме того, технология DSL также развивается. G.fast, VDSL2 Vectoring и VDSL2 Annex Q были представлены как обновленные версии, чтобы обеспечить более высокую пропускную способность для последней мили. В этом документе рассматриваются все существующие технологии доступа, используемые в Сеть Telco, но не поддерживается RFC6320 и определяет новые TLV В этом разделе повторяются некоторые определения из RFC6320 и RFC6934, но также обновляются некоторые определения, в которых Узел доступа (AN): [RFC5851] Сетевое устройство, обычно расположенное в центральный офис поставщика услуг или уличный шкаф, закрывающий доступ (местные) петлевые соединения от абонентов.В случае, если цикл доступа Цифровая абонентская линия (DSL), узел доступа обеспечивает сигнал DSL завершение и называется мультиплексором доступа DSL (DSLAM). В если петля доступа представляет собой пассивную оптическую сеть (PON), узел доступа называется терминалом оптической линии (OLT). Терминал оптической линии (OLT): расположен в центральный офис (ЦО) или уличный кабинет. Он завершает и объединяет несколько PON (обеспечивая оптоволоконный доступ к нескольким помещениям или окрестности) на стороне абонента и взаимодействует с Сетью Сервер доступа (NAS), обеспечивающий управление подписчиками. Оптический сетевой терминал (ONT): завершает PON на стороне сети и обеспечивает адаптацию PON. Абонентский интерфейс и Расположение ONT продиктовано типом развертывания сети. Для развертывание FTTP (с оптоволоконным кабелем до квартиры или жилого ед.), в ONT есть Ethernet (Fast Ethernet (FE) / Gigabit Ethernet (GE) / Мультимедиа через коаксиальный альянс (MoCA)) подключение к домашнему шлюзу (HGW) / Оборудование в помещении заказчика (CPE). В определенных случаях один ONT может обеспечивать подключения к нескольким домашним шлюзам одновременно.Оптический сетевой блок (ONU): общий термин, обозначающий устройство, которое завершает любую из распределенных (конечных) конечных точек Оптического Распределительная сеть (ODN), реализует протокол PON и адаптирует PON PDU к интерфейсам абонентского обслуживания. В случае многоквартирного дома блок (MDU) или многопользовательский блок (MTU), обычно многопользовательский ONU находится в подвале или в коммутационном шкафу (случай FTTB) и имеет FE / GE / Ethernet через собственный канал Ethernet или через xDSL (обычно VDSL2) возможность подключения к каждому CPE в помещении абонента. В случае, когда оптоволокно заканчивается за пределами помещения (на соседней или у обочины) на ONT / ONU, последние соединения с помещениями могут осуществляться через существующие или новый медный кабель с физическим уровнем xDSL (обычно VDSL2). В этом случае ONU фактически является "DSLAM с питанием от PON". В новых развертываниях на основе FTTdp узел доступа называется DPU (Distribution Point Unit). В основном из ANCP В перспективе этот узел обеспечивает те же функции. Форматы сообщений ANCP остаются такими же, как описано в разделе 3.5.1 из RFC6320, когда он применяется к PON. Однако какое-то сообщение описания необходимо изменить, чтобы они были применимы к варианту Сети доступа, отличные от DSL. Сообщение о соседстве ANCP распространяется на другие технологии доступа. чем DSL. Обобщите формат сообщения до следующего: Для ANCP определены следующие возможности: o Тип возможности: Обнаружение топологии доступа = 0x01 Технология доступа: ЛЮБАЯ Длина (в байтах): 0 Данные о возможностях: NULL Подробную спецификацию протокола этой возможности см. Раздел 6 RFC6320.o Тип возможности: Конфигурация линии доступа = 0x02 Технология доступа: ЛЮБАЯ Длина (в байтах): 0 Данные о возможностях: NULL Подробную спецификацию протокола этой возможности см. Раздел 7 RFC6320.o Тип возможности: Access Remote Line Connectivity Testing = 0x04 Технология доступа: ANY Длина (в байтах): 0 Данные о возможностях: NULL Подробную спецификацию протокола для этой возможности см. Раздел 8 RFC6320. Добавьте следующие новые значения типа DSL. Значение: 32-битное целое число без знака G.fast = 8VDSL2 Приложение Q = 9SDSL bonded = 10VDSL2 bonded = 11G.fast bonded = 12VDSL2 Annex Q bonded = 13 DSL sub TLV перечислены в разделе 6.5 RFC6320. G.Fast требует, помимо существующих TLV, следующие новые TLV. Тип: 0x009B Ожидаемая пропускная способность в восходящем потоке L2 (ETR) Описание: Сообщает ожидаемую пропускную способность в нисходящем направлении после повторной передачи (ITU-T G.997.2, пункт 7.11.1.2) Длина: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Тип: 0x009C Ожидаемая пропускная способность в нисходящем направлении L2 (ETR) Описание: Сообщает ожидаемую пропускную способность в восходящем направлении после повторной передачи (ITU-T G. 997.2, пункт 7.11.1.2) Длина: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Тип: 0x009D Описание: Сообщает достижимую ожидаемую пропускную способность на уровне L2 (ITU-T G.997.2, пункт 7.11.2.2) длина восходящего направления: 4 bytesValue: скорость в кбит / с как 32-битное целое число без знака Тип: 0x009ED Описание: сообщает о достижимой ожидаемой пропускной способности на уровне L2 (ITU-T G.997.2, пункт 7.11.2.2) в нисходящем направлении Длина: 4 байта Значение: скорость в кбит / с как 32 -битовое целое число без знака Тип: 0x009F Описание: Сообщает скорость передачи данных гаммы (GDR) (ITU-T G.997.2, пункт 7.11.1.3) upstreamLength: 4 байта Значение: скорость в кбит / с как 32-битное целое число без знака Тип: 0x00A0 Описание: Сообщает скорость передачи данных гаммы (GDR) (ITU-T G.997.2, пункт 7.11.1.3) downstreamLength: 4 байта Значение: скорость в кбит / с как 32-разрядное целое число без знака Тип: 0x00A1 Описание: сообщает о достижимой скорости передачи данных гаммы (ATTGDR) (ITU-T G. 997.2, пункт 7.11.2.3) upstreamLength: 4 байта Значение: скорость в кбит / с как 32-битное целое число без знака Тип: 0x00A2 Описание: Сообщает о достижимой скорости передачи данных гаммы (ATTGDR) (ITU-T G.997.2, пункт 7.11.2.3) downstreamLength: 4 байта Значение: скорость в кбит / с как 32-битовое целое число без знака В этом разделе описаны сообщения обнаружения топологии, применяемые для PON. TLV, не указанные здесь, остаются такими же, как и для DSL. Формат сообщений ANCP Port Up и Port Down Event: показано на рисунке xx1. Он имеет тот же формат, что и описанный в раздел 6.3 RFC6320. Единственная разница в том, что TLV атрибутов линии DSL обновляется как TLV атрибутов линии доступа.ПРИМЕЧАНИЕ: TLV МОГУТ быть в порядке, отличном от того, что показано в этом Рисунок xx1: Формат сообщений о событиях открытия и закрытия порта ANCP для обнаружения топологии PON См. раздел 3.6.1 RFC6320 для описания общих правил ANCP. Заголовок сообщения. В поле Тип сообщения ДОЛЖНО быть установлено значение 80 для порта вверх, 81 для порта вниз. Это применимо как для доступа на основе DSL, так и PON. системы. 4-битное поле результата ДОЛЖНО быть установлено в ноль (что означает Игнорировать). 12-битное поле кода результата и 24-битная транзакция Поле идентификатора также ДОЛЖНО быть установлено в нули.Другие поля в общий заголовок ДОЛЖЕН быть установлен как описано в Разделе 3.6 RFC6320. Неиспользуемое поле из пяти слов является историческим остатком. Обработка неиспользуемых / зарезервированных полей описано в разделе 3.4 RFC6320. Остальные поля сообщения относятся к «блоку расширения», и описываются следующим образом: Флаги расширения (8 бит): биты флагов, обозначенные 'x', являются в настоящее время не указан и зарезервирован. Тип сообщения (8 бит): Тип сообщения имеет то же значение, что и в общий заголовок (т.е.e., 80 или 81) .Tech Type (8 бит): ДОЛЖЕН быть установлен на 0x01 (PON). Зарезервировано (8 бит): установлено, как описано в Разделе 3.4 RFC6320. # TLV (16 бит): Количество Следующие TLV, не считая TLV, инкапсулированные в другие TLV. Длина блока расширения (16 бит): общая длина TLV. переносится в блоке расширения в байтах, включая любые отступы внутри отдельные TLVs.TLV: Один или несколько TLV для идентификации линии доступа PON и ноль или дополнительные TLV для определения его характеристик.Большинство сообщений ANCP включают действия, относящиеся к конкретному доступу. линия. Таким образом, необходимо описать, как проходят линии доступа PON. идентифицированные в этих сообщениях. В этом разделе определены четыре TLV для с этой целью и дает информативное описание того, как они используется в PON. TLV, не адресованные ей, остаются неизменными. DSL.Type: 0x0001 Description: Локально управляемая строка, удобочитаемая человеком. генерируется или настраивается на узле доступа, однозначно идентифицируя соответствующий логический порт цикла доступа на стороне пользователя Узел доступа, как описано в разделе 5. 7 из [TR-156] .. Длина: до 63 байтов Значение: ASCII строка Тип: 0x0002 Описание: настраиваемая оператором строка, которая однозначно идентифицирует пользователя на связанной линии доступа, как описано в Раздел 5.7 [TR-156]. Длина: до 63 байтов Значение: ASCII строка Тип: 0x0012 Описание: Этот TLV инкапсулирует значения атрибутов PON линия доступа, обслуживающая абонента. Длина: переменная (до 1023 байта) Значение: один или несколько инкапсулированных TLV, соответствующих доступу к PON атрибуты линии.TLV атрибутов линии доступа к PON ДОЛЖЕН содержать как минимум один TLV, если он присутствует в сообщении Port Up или Port Down. Фактическое содержание определяется системой управления AN. применение. Атрибуты RFC6320, не относящиеся к PON, такие как TLV0x0090, действительны для PON и здесь не повторяются. Тип: 0x0092 Описание: Указывает тип системы передачи PON в use.Length: 4 байта Значение: 32-битное целое число без знака ДРУГОЕ = 0GPON = 1XG-PON1 = 2TWDM-PON = 3XGS-PON = 4WDM-PON = 5 Неизвестно = 7 Тип: 0x0093 Описание: ONT / ONU Средняя скорость передачи данных в нисходящем направлении L2 Длина: 4 байта Значение в кбит / с как 32-битное целое число без знака Тип: 0x0094 Описание: Пиковая скорость передачи данных в нисходящем направлении ONT / ONU L2 Длина: 4 байта Значение: Скорость в кбит / с в виде 32-битного целого числа без знака Тип: 0x0095 Описание: Максимальная скорость восходящего потока данных ONT / ONU L2 Длина: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Тип: 0x0096 Описание: Гарантированная скорость передачи данных ONT / ONU в восходящем направлении L2 Длина: 4 байта Значение: Скорость в кбит / с в виде 32-битного целого числа без знака Тип: 0x0097 Описание: Максимальные данные восходящего потока в дереве PON скорость L2Length: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Тип: 0x0098 Описание: Максимальная скорость нисходящего потока данных дерева PON L2Length: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Тип: 0x0099 Описание: ReservedLength: 4 bytesValue: скорость в кбит / с как 32-битное целое число без знака Тип: 0x009A Описание: ReservedLength: 4 байта Значение: Скорость в кбит / с как 32-битное целое число без знака Этот документ определяет следующие наборы TLV для PON, некоторые из них определены RFC6320 и упоминаются здесь для полноты: Нет никаких новых соображений безопасности, помимо того, что описано в RFC6320 и RFC6934. Большое спасибо Норберту Фойгту, Джону Гиббонсу, Свену Оогу, Коену Де Сагеру и Свену Леймеру за совместную работу по обзору документа и предоставлению ценных комментариев к нему. Использование GPON Access в контексте TR-101 The Broadband Forum

Cisco ME 4600 Series Лист данных оптического сетевого терминала

Carrier Ethernet является фундаментальным элементом усовершенствованной программируемой сети (EPN) Cisco ® . Это проверенное комплексное сетевое решение для видео, мобильных устройств и облака может помочь клиентам увеличить возможности получения доходов при одновременном снижении затрат.Он помогает поставщикам услуг разработать действительно интегрированную разнонаправленную сетевую инфраструктуру, в которой все элементы, от ядра до периферии, доступа, агрегации и центра обработки данных, интеллектуально связаны и согласованы для совместной работы.

За прошедшие годы оптоволоконный доступ доказал, что это рентабельный способ добраться до помещений клиентов для предоставления управляемых бизнес-услуг и услуг для частных лиц. Портфель оптических сетевых терминалов (ONT) Cisco ME серии 4600 предлагает исключительно широкое и масштабируемое решение.Серия Cisco ME 4600 предлагает поставщикам сетевых услуг гибкий и экономичный подход к решениям для доступа по оптоволоконному кабелю через активную или пассивную архитектуру оптических сетей.

Платформа мультисервисного оптического доступа Cisco ME 4600 включает в себя надежные устройства ONT, разработанные для инфраструктур оптоволоконных сетей в топологиях точка-точка (P2P) или точка-многоточка (P2MP). Технологии Ethernet или пассивной оптической сети (PON), такие как Gigabit PON (GPON), поддерживаются Cisco ME 4600 Series.Продукты Cisco ME серии 4600 (рис.1) поддерживают любые сценарии доступа по оптоволокну (FTTx), включая оптоволокно до дома (FTTH), оптоволокно до здания (FTTB), оптоволокно до бордюра (FTTC), оптоволокно до ячейки ( FTTc) и оптоволокно для бизнеса (FTTb).

Рисунок 1. Cisco ME серии 4600 ONT

Решения

Cisco ME серии 4600 для оборудования в помещениях заказчика являются правильным выбором для поставщиков услуг, реализующих оконечные устройства оптической сети доступа GPON или Gigabit Ethernet. Архитектура сети доступа (рис. 2) поддерживает многопользовательские услуги, позволяя использовать высокоскоростной Интернет (HSI), голосовые и видеосервисы через стандартные интерфейсы Ethernet, Wi-Fi, POTS (FXS) и RF. Также поддерживаются мобильные транспортные услуги и бизнес-услуги на основе выделенного временного мультиплексирования (TDM).

Решения для оборудования ONT серии

Cisco ME 4600 сертифицированы BBF.247 (совместимость терминалов оптических линий с несколькими поставщиками [OLT]) и могут быть легко настроены для дифференциации бизнес-модели оператора, будь то розничная, оптовая или мобильная.FTTH, FTTB, FTTb, FTTC и FTTc обычно являются целевыми сценариями развертывания FTTP, которые следует учитывать в нашем предложении.

Рисунок 2. Сетевая архитектура FTTx

Основные приложения

Резкий рост спроса на подключение с высокой скоростью передачи данных для поддержки потребления мультимедийных данных вызывает потребность в новых технологиях как на корпоративном, так и на потребительском рынках. В частности, рост видеотрафика дома и на работе, наряду с увеличением количества облачных вычислений, предоставляемых на множестве различных устройств, подталкивает операторов фиксированной и мобильной связи на развитых и развивающихся рынках к развертыванию услуг FTTP.

Жилищные службы

ONT Cisco ME4600 Series поддерживает домашний широкополосный доступ для предоставления многопользовательских услуг по оптоволоконным сетям доступа. ONT Cisco ME серии 4600 предлагают несколько моделей развертывания и инициализации, в том числе конфигурации VLAN 1: 1 и N: 1 с качеством обслуживания (QoS), что значительно повышает удобство работы пользователей с широкополосным доступом. Многофункциональное оборудование Cisco ME 4600 Series ONT поддерживает множество широкополосных видеоприложений, включая RF-оверлей, IPTV и видео по запросу (VoD).Он также поддерживает многоадресную IP-рассылку (Internet Group Management Protocol Version 2 и 3 [IGMPv2 / v3] и Multicast Listener Discovery Version 2 [MLDv2]) и включает функции протокола динамической конфигурации хоста (DHCP), которые улучшают и расширяют сеть Cisco IP Next-Generation. (NGN) в жилую среду.

Деловые услуги

Cisco ME 4600 Series ONT создан для удовлетворения требований поставщиков услуг в отношении доступа Carrier Ethernet и прозрачных услуг LAN.ONT Cisco ME 4600 Series обеспечивает гибкость обслуживания, обеспечивая транспортный уровень 2 для расширенных VPN уровней 2 и 3 и бизнес-сервисов. Эти службы включают службы эмуляции схем (CES) для транспортировки трафика TDM по пакетным сетям с соответствующими функциями синхронизации, синхронизации и синхронизации. Функции преобразования и продвижения VLAN с QoS поддерживают функции, необходимые для соединения филиалов бизнеса по топологиям сети P2P или P2MP.

Услуги мобильной связи

В связи с повышенным спросом на скорость передачи данных в транспортных сетях мобильной связи для поддержки услуг третьего поколения (3G) и четвертого поколения (4G), PON и Gigabit Ethernet стали наиболее распространенными вариантами транспортных сетей.Развернутое в качестве платформы доступа для мобильной транспортной сети, ONT Cisco ME 4600 Series может объединять сотовые узлы и служить транспортным решением для транзитного трафика сети радиодоступа (RAN). ONT Cisco ME 4600 Series предоставляет услуги синхронизации, необходимые в современных конвергентных сетях доступа, предлагая интегрированную поддержку функций синхронного Ethernet (SyncE) и IEEE-1588.

Решения ONT для Cisco ME серии 4600

Устройства моста ONT серии 4600 Cisco ME

Эти простые мостовые устройства уровня 2 очень подходят для недорогих развертываний GPON, предлагая возможность предоставления надежных услуг с использованием стороннего шлюза (сценарий FTTH) или даже предоставления подходящей точки завершения сети для транзитного соединения мобильной связи (сценарий FTTc).

Устройства шлюза ONT серии Cisco ME 4600

Это оборудование с функциями шлюза уровня 2 и уровня 3 является выбором для полных внутренних многопользовательских услуг, включая голос, видео и данные, и оно разработано для приложений FTTH. Развертывание Wi-Fi 802.11 b / g / n также возможно с помощью этого универсального решения ONT. Оборудование поддерживает как GPON, так и Gigabit Ethernet в качестве восходящего канала и имеет встроенные функции маршрутизации, которые позволяют избежать необходимости использования внешнего стороннего шлюза.

Основные преимущества ONT Cisco ME серии 4600

● Эволюция парадигмы широкополосного доступа от нескольких мегабит в секунду до гигабит в секунду в нисходящем и восходящем направлениях

● Поддерживается многопользовательский сервис, включая HSI, VoIP и TV (IPTV и RF overlay)

● Поддержка GPON и Gigabit Ethernet (только на ONT-RGW)

● Экономичное оборудование точки доступа Wi-Fi 802.11 (b / g / n)

● Сертификат BBF.247 (совместимость OLT от разных поставщиков)

● Массовое удаленное управление через OMCI (G.984.4 и G.988) и стандартами TR-069, что обеспечивает полное дистанционное управление без касания без вмешательства пользователя

● Надежное и долговечное оборудование с несколькими вариантами монтажа внутри и снаружи помещений

● Простая в использовании конфигурация ONT, обеспечивающая значительную экономию операционных расходов (OpEx)

Компоненты оборудования ONT для Cisco ME серии 4600

Платформы Cisco ME 4600 ONT и ONU включают следующие модели:

● SFU ONT Cisco ME серии 4600 (односемейный блок)

● Cisco ME 4600 Series ONT RGW (бытовой шлюз)

В таблице 1 перечислены аппаратные компоненты, доступные для портфолио ONT Cisco ME серии 4600.

Таблица 1. Детали оборудования Cisco ME 4600 ONT

Номер детали

Описание

ОНЦ

ME4601-ONT-SFU

Cisco ME4600 Indoor SFU ONT с 1xFE / GE

ME4601-ONT-SFU-RF

Cisco ME4600 Indoor SFU ONT с 1xFE / GE, 1xRF

ME4624-ONT-RGW

Cisco ME4600 Indoor RGW ONT с 2xPOTS FXS, 4xFE / GE, 2xUSB, Wi-Fi 802.11 b / g / n 2,4 ГГц (2x2)

ME4624-ONT-RGW-RF

Cisco ME4600 Indoor RGW ONT с 2xPOTS FXS, 4xFE / GE, 2xUSB, Wi-Fi 802. 11 b / g / n 2,4 ГГц (2x2), 1xRF

Функции ONT Cisco ME серии 4600

В таблицах 2–5 перечислены функции продуктов Cisco ME серии 4600.

Таблица 2. Общие функции ONT Cisco ME серии 4600

Характеристики

ОНТ-СФУ

ONT-RGW

GPON

Одномодовый оптоволоконный кабель (разъем SC / APC)

1x

1x

Ethernet 10/100 / 1000Base-T

Прямой или перекрестный кабель AUTO-MDIX UTP CAT5E (RJ45)

1x

4x

Порты FXS

Разъем RJ11 для голосовой или факсимильной связи

2x

Видеоразъем RF тип F

1x (опционально)

1x (опционально)

USB-порты

2 порта USB 2. 0

Wi-Fi (802.11b / g / n)

Есть

Кнопка включения и выключения

Есть

Кнопка сброса

Есть

Подключение первичного источника питания (В постоянного тока)

12 (± 15%)

12 (± 15%)

Подключение первичного источника питания (VAC)

90-230 (50/60 Гц)

90-230 (50/60 Гц)

Электропитание (Вт)

8.4 (модель B)

7 (модель D / E)

15

Среднее время безотказной работы (ч)

200000

1

Размер

210 x 210 x 40 мм

210 x 210 x 40 мм

Температура

от -5 до 45 ° C

от -5 до 45 ° C

Влажность

от 5 до 95%

от 5 до 95%

Таблица 3. Голосовые функции ONT Cisco ME серии 4600

Артикул

Государственный

Описание

Импульсный набор

Частота импульсов: 10 Гц (от 8 Гц до 12 Гц)

Соотношение импульсов: 66,6% (от 33% до 75%)

Межпальтовая пауза и предварительный набор: 400 мс (мин)

DTMF

Согласно ETSI CTR 21 [1]

Зажим

Согласно ETSI 300659-1

Клип на ожидании вызова

Согласно ETSI 300659-2

Напряжение постоянного тока

-48 В (от -46 до -54)

Токовые характеристики контура

от 20 мА (мин. ) До 60 мА (макс.)

Подача максимальная

45 мА

Требования к сопротивлению и передаче (Ом)

Q.552 [4] (11/96) ITU-T 220 Ом + 820 Ом // 115 нФ

Телефон, который соответствует требованиям к передаче, определенным в CTR 38, должен соответствовать стандартным требованиям SLR, RLR и STMR (4.2.2.1, 4.2.2.2 и 4.2.3) при подключении к интерфейсу FXS.

ILA

20-45 мА

5-битный параметр, который устанавливает предел тока для питания постоянного тока (питание постоянного тока и переключатель батареи запрограммированы и откалиброваны на ILA = 26 мА, VOC = 48 В, VAS = 3 В, bshv = 5 В).

Напряжение звонка

Смещение постоянного тока: 48 В

Напряжение переменного тока: 75 В среднеквадратичное значение +/- 0,5%

Частота: 25 Гц +/- 3%

Вызывной сигнал

Обычный звонок

Звонок 1 сек, пауза 5 сек (интервал = 6 сек)

Фланец

Положите трубку - вызов регистра / снятие трубки Flash

100 мс

Минимальное время распознавания «Положите трубку», когда функция «Поднять трубку» не существует

Положить трубку - возврат регистра / мигание трубки

1000 мс

Минимальное время распознавания «положена трубка», когда функция «отбоя» действительно существует

Поднять трубку

40 мс

Минимальное время распознавания снятия трубки

Интервал

160 мс - 400 мс

Длительность импульса паузы с калибровкой по времени для распознавания вызова регистра

Таблица 4. Функции Wi-Fi ONT Cisco ME серии 4600

Артикул

Соответствие

Описание

IEEE 802.11 б / г / п

Скорость передачи

802.11 б / г

1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 и 54 Мбит / с

802.11 n

До 300 Мбит / с по двум пространственным потокам

SSID

До 8

Рабочие частоты

2,4 ГГц (ISM)

Каналы

Каналы 20 МГц и 40 МГц

MIMO

2 х 2

MCS

Поддерживаемые значения: 0-15 и 32

Безопасность беспроводной сети

WEP

40-битный безопасный ключ и 24-битный, как определено в 802. 11-2007

WPA

WPA2

AES

Шифрование и дешифрование в сочетании с TKIP (как определено в 802.11-2007 и 802.1X)

Короткий защитный интервал

Поддержка SGI

Пространственно-временное блочное кодирование

Поддержка STBC

Мощность передачи

до + 18 дБм

Чувствительность приема

Режим b (8% PER)

1 Мбит / с: -96 дБм

11 Мбит / с: -88 дБм

Режим г (10% PER)

6 Мбит / с: -90 дБм

12 Мбит / с: -89 дБм

54 Мбит / с: -75 дБм

Режим n / 2. 4 ГГц (10% PER)

1 Мбит / с: -96 дБм

54 Мбит / с: -75 дБм

M0 / 20 МГц: -86 дБм

M0 / 40 МГц: -83 дБм

M15 / 20 МГц: -69 дБм

M15 / 40 МГц : -69 дБм

Стандарты, протоколы и соответствие ONT Cisco ME серии 4600

В Таблице 5 перечислены стандарты и протоколы, применимые к портфелю ONT Cisco ME серии 4600.

Таблица 5. Стандарты и протоколы

Тип

Стандарты

Уровень PON

● Рекомендация ITU-T G.984.x (GPON)

● Рекомендация ITU-T G.988 (OMCI)

● BBF.247 - программа сертификации GPON Совместимость OLT

● BBF TR. 156 - Использование GPON в контексте TR.101

● Расширенный стандарт шифрования (AES)

● Прямое исправление ошибок (FEC)

● Оптика класса B + (28 дБ)

● T-CONT: 32

● GEM Port-ID: 255;

● Логическая дальность: 60 км.

● Максимальное дифференциальное расстояние: 20 км.

Уровни 2 и 3

● Службы: 1: 1, N: 1 (TR-156i3)

● Прозрачные услуги локальной сети

● Классификация: DSCP / TOS, 802.1p TCI, VLAN-ID, MAC-адрес

● Управление трафиком:

◦ До 8 очередей на T-CONT в режиме с контролем приоритета

◦ До 16 очередей на T-CONT в режиме планирования с контролируемой скоростью

● Тегирование VLAN IEEE 802. 1Q, удаление тега, замена тега или прозрачная пересылка

● Трансляция сетевого доступа (NAT)

● Трансляция портов доступа к сети (NAPT)

● Брандмауэр

● VPN

● DHCP-клиент и сервер

● Клиент PPPoE

● Производительность: 1000 Мбит / с, двунаправленная.

● Сопоставление QoS и CoS для каждого порта в соответствии с IEEE 802.1q и IEEE 802.1p

● Проверка подлинности IEEE 802.1 x

● IEEE 802.1 ad Q-in-Q y стекирование VLAN

● IEEE 802.1v VLAN по протоколу / по портам

● Управление потоком IEEE 802.3x

● IGMP v2 (RFC2236), IGMP v3 (RFC 3376)

● MLDv2 для IPv6 (RFC 3810),

● IGMP v1 / v2 / v3 snooping и прокси

● Обработка IGMP для каждого идентификатора VLAN для поддержки группы каналов

● Одновременная пересылка потоков IPTV: 128

● Приоритезация IPTV с QoS с использованием 802. 1p

Голосовая связь по IP

● Управление вызовами: SIPv1 / v2.

● Ретранслятор факсов T.38

● Обход факсов или данных

● Подавитель эха.

● Буфер джиттера

● Создание идентификатора вызывающего абонента.

● G.711 PCMU; G.711 PCMA; Г.723,1; G.726; G.729;

● VAD и CNG

● АОН и ожидание вызова.

● Инкапсуляция пакетов RTP / RTCP

● Поддержка RFC 2833

● Обнаружение и генерация внутриполосной сигнализации (DTMF, тоны прохождения вызова)

● Автоматическая генерация тона (набор номера, занято, обратный звонок, заикание, отличительный звонок)

● 3-сторонняя конференц-связь

Наложение RF-видео

● 1 порт на разъеме F

● Сопротивление 75 Ом (номинальное)

● РЧ-оверлей: 1550 нм, -8 дБм <контакт <+ 2 дБм

● Аналоговая полоса пропускания: минимум 47 МГц и максимум 862 МГц.

Менеджмент

● Интерфейс командной строки (CLI)

● Веб-интерфейс

● Удаленное управление через OMCI, PLOAM, OAM и TR-069, TR-104, TR-111 и TR-142.

● Безопасное обновление загрузки программного обеспечения с помощью OMCI или TR-069.

● Встроенный сервер Telnet для удаленного управления.

В Таблице 6 перечислены стандарты безопасности и соответствия, применимые к портфелю ONT Cisco ME серии 4600.

Таблица 6. Безопасность и соответствие

EMC

Стандарты

Директива по электромагнитной совместимости 89/336 / EEC, дополнительная директива по электромагнитной совместимости 92/31 / EEC, дополнительная директива по электромагнитной совместимости 91/263 / EEC (Директива по телекоммуникационному оконечному оборудованию)

Выбросы

EN50081-1, EN55022

Иммунитет

EN50082-1, EN61000-4-2, EN61000-4-3, EN61000-4-4

Пределы эксплуатации

Температура

EN300019

Относительная влажность, максимальная

EN300019

Экологические стандарты

Акустический шум

ISO 3743 (<45 дБа)

Питание и заземление

ETSI EN 300132-2 V2. 1.1 (2003-01)

ETSI ETS 300 253: январь 1995 г.

Энергопотребление

Европейский кодекс поведения в отношении энергопотребления широкополосного оборудования, версия 3

Безопасность и защита

EN / IEC 60950-1

Механическое сопротивление

EN300019

Качество

CE - Европейское соответствие

Соответствие директиве RoHS 2002/95 / EC

Сертификация

BBF.247 G-PON

Сервис и поддержка

Cisco предлагает широкий спектр программ обслуживания, чтобы помочь клиентам добиться успеха. Эти инновационные услуги предоставляются с помощью уникального сочетания людей, процессов, инструментов и партнеров для обеспечения высокого уровня удовлетворенности клиентов. Услуги Cisco помогут вам защитить свои инвестиции в сеть, оптимизировать сетевые операции и подготовить сеть к новым приложениям, чтобы расширить интеллектуальные возможности сети и повысить эффективность вашего бизнеса.Для получения дополнительных сведений об услугах Cisco см. Услуги технической поддержки Cisco или Расширенные услуги Cisco.

Cisco стремится снизить общую стоимость владения. Cisco предлагает портфель услуг технической поддержки, чтобы гарантировать, что продукты Cisco работают эффективно, остаются высокодоступными и получают выгоду от использования самого современного системного программного обеспечения. Услуги и программы поддержки, описанные в Таблице 7, доступны как часть решения Cisco Carrier Ethernet Switching Service and Support непосредственно от Cisco и через торговых посредников.

Таблица 7. Сервис и поддержка

Расширенные услуги

Характеристики

Преимущества

Решения для комплексного внедрения Cisco (TIS), доступные непосредственно в Cisco

Cisco Packaged TIS, доступные через торговых посредников

● Управление проектами

● Создание проектной документации

● Обследование сайта и подготовка продукта.

● Конфигурация и развертывание узла и сети.

● Установка, тестирование и переключение

● Обучение

● Основные ходы, добавления и изменения

● Пополнить существующий штат

● Реализация силами обученных ресурсов Cisco, ресурсов партнеров Cisco или и тем, и другим.

● Более быстрый выход на рынок

● Помогите обеспечить соответствие функций потребностям.

● Снизить риск

Служба оптимизации сети Cisco (NOS)

Обеспечивает поддержку жизненного цикла для текущего планирования и развития сети

● Поддержка удаленных изменений.

● Поддержка дизайна.

● Программная стратегия

● Проверки состояния сети.

● Непрерывное обучение

● Обеспечение постоянной поддержки сетевых операций от инженеров-консультантов Cisco.

● Пополнить существующий штат

Базовая поддержка поставщиков услуг Cisco и поддержка на месте у поставщиков услуг, доступная непосредственно в Cisco

Пакетная поддержка Cisco на основе поставщиков услуг, доступная через торговых посредников

● 24-часовой доступ к обновлениям программного обеспечения.

● Интернет-доступ к техническим репозиториям.

● Поддержка по телефону через Центр технической поддержки Cisco (TAC).

● Заблаговременная замена деталей оборудования.

● Содействовать упреждающему или ускоренному разрешению проблем.

● Снижение совокупной стоимости владения за счет использования опыта и знаний Cisco.

● Сократить время простоя сети.

Cisco Capital

Финансирование, которое поможет вам в достижении ваших целей

Cisco Capital может помочь вам приобрести технологии, необходимые для достижения ваших целей и сохранения конкурентоспособности.Мы можем помочь вам снизить капитальные затраты. Ускорьте свой рост. Оптимизируйте свои инвестиционные доллары и рентабельность инвестиций. Финансирование Cisco Capital дает вам гибкость в приобретении оборудования, программного обеспечения, услуг и дополнительного оборудования сторонних производителей. И есть только один предсказуемый платеж. Cisco Capital доступен более чем в 100 странах. Узнать больше.

Для получения дополнительной информации

http://www.cisco.com/en/US/products/hw/switches/index.html.

Аэропорт Онтарио - Daily News

Аэропорт Онтарио - Daily News
При поддержке Илона Маска туннель в аэропорт Онтарио получил добро
Аэропорт Онтарио продолжает полеты на Тайвань и обратно, несмотря на предупреждение о «высоком риске» коронавируса.
Рейс вылетает из центра вспышки коронавируса в Китае и направляется в международный аэропорт Онтарио
Неисправность шасси вызывает аварийную посадку в международном аэропорту Онтарио
Федеральные служащие аэропорта Онтарио, работающие без оплаты, но при поддержке сообщества
JetBlue вернется в аэропорт Онтарио с рейсами в Нью-Йорк
Частичная эвакуация отменена в терминале 2 аэропорта Онтарио после того, как во время досмотра багажа было обнаружено учебное устройство
Протест противников запрета Трампа на поездки в аэропорту Онтарио
Протестующие планируют демонстрации в аэропорту Лос-Анджелеса и Онтарио в ответ на запрет Трампа на поездки
Из Лос-Анджелеса в Онтарио об аэропорте: «Вот оно, возьми»
Загрузи больше

Решение уникальных тестовых задач развертывания FTTx

Введение

Быстрый рост волоконно-оптических сетей привел к взрывному росту улучшенных услуг для бытовых потребителей.Волоконно до дома (FTTH или FTTx) достигает более 200 миллионов домов по всему миру, 20 миллионов из которых находятся в США 1 . По мере того как телекоммуникационные компании заменяют устаревшие медные сети оптоволоконными, они могут обеспечить конечным пользователям большую пропускную способность, надежность, гибкость и безопасность.

Пассивные оптические сети (PON) FTTH все чаще развертываются, чтобы обеспечить преимущества пропускной способности оптического волокна при более низких затратах, чем позволяет архитектура точка-точка. Однако PON представляют собой уникальные проблемы тестирования при установке и обслуживании сети FTTH. В этой статье представлен обзор архитектур FTTx PON, определены проблемы тестирования, уникальные для сетей FTTx PON, и описаны оптические тесты, рекомендуемые для проверки или устранения неполадок сетей FTTx PON, включая действующие (действующие) PON.

Сетевые архитектуры FTTH

Сети FTTH могут быть развернуты с использованием сетевой архитектуры точка-точка или точка-многоточка.

Архитектура «точка-точка» обеспечивает выделенное оптоволоконное соединение от центрального офиса (CO) поставщика услуг до помещения каждого абонента.Архитектура "точка-точка" также требует выделенной электрооптики для каждого абонента как на центральной станции, так и в помещении клиента.

Архитектура коммутируемого Ethernet может использоваться для агрегирования трафика от нескольких абонентов перед его обратным соединением в CO по одному волокну. Однако для этого требуется электрическое питание на коммутаторе Ethernet, и по-прежнему требуется выделенная оптика как на коммутаторе, так и в помещении клиента для каждого абонента.

Одна из двух технологий PON обычно используется в многоточечных сетях: определяемая ITU-T пассивная оптическая сеть с поддержкой гигабитных портов (GPON) или пассивная оптическая сеть Ethernet (EPON), определяемая IEEE.

В сетях GPON и EPON активная электроника расположена только в конечных точках PON, что снижает стоимость сети и повышает надежность сети. Терминал оптической линии (OLT), находящийся в CO оператора связи, связывается через пассивную оптическую распределительную сеть (ODN) с терминалами оптической сети (ONT), расположенными в помещениях абонентов (см. Рисунок 1).

В ODN одиночное фидерное волокно соединяет CO с оптоволоконным распределительным узлом (FDH), установленным на пьедестале или опоре.FDH может располагаться по соседству или на начальном уровне многоквартирного дома (MDU).

В архитектурах PON с одним сплиттером один сплиттер 1x32, 1x64 или 1x128 устанавливается на FDH. Фидерное волокно соединяет центральный офис с разветвителем на FDH. Этот пассивный разделитель разделяет нисходящий сигнал на 32, 64 или 128 копий. Затем каждый из множества портов сплиттера подключается через распределительные волокна к терминалам точки доступа (AP), установленной на пьедестале или мачте. Отводное волокно соединяет каждый терминал AP с ONT, установленным в помещении каждого абонента.

Архитектура магистрали и ответвления PON сокращает количество необходимого волокна. Кроме того, нисходящий сигнал транслируется всем подключенным абонентам, поэтому один нисходящий передатчик обслуживает нескольких клиентов. В восходящем направлении абонентам назначаются уникальные временные интервалы для передачи, при этом сигналы от абонентов объединяются в пассивном разветвителе и отправляются в CO по одиночному фидерному волокну. Следовательно, один приемник CO также обслуживает нескольких клиентов.


Рис. 1: Архитектура FTTH PON с использованием GPON или EPON

Трафик в сети

И GPON, и EPON доставляют голос, данные и видеосигналы IP в нисходящем направлении с использованием длины волны 1490 нм. Дополнительное наложение видео может передаваться в нисходящем направлении на 1550 нм. Голос и данные передаются в восходящем направлении от ONT по одному и тому же волокну с использованием длины волны 1310 нм.

Сигналы в нисходящем направлении оптически разделяются в разделителе на несколько идентичных сигналов. Оптическая мощность каждого сигнала уменьшается на коэффициент разделения плюс некоторые избыточные вносимые потери.Например, уровень оптической мощности через разветвитель 1x32 снижается примерно на 16 дБ, то есть чуть более чем в 10 x log (32).

Несколько абонентов могут одновременно пожелать отправлять данные в восходящем направлении в CO. Поскольку все ONT используют одну и ту же длину волны восходящего потока 1310 нм, используется множественный доступ с временным разделением (TDMA), чтобы предотвратить одновременную отправку сигналов несколькими ONT. При использовании TDMA OLT назначает каждому ONT уникальные временные интервалы, в течение которых он может отправлять пакет данных в восходящем направлении, предотвращая одновременную передачу нескольких ONT.

Обзор тестирования FTTH PON (установка, активация и обслуживание)

Надлежащее тестирование является важной частью установки, активации и обслуживания PON. Хотя большинство компонентов тестируется в процессе производства, они снова тестируются после соединения и установки разветвителей и терминалов доступа. Необходимо провести полевые испытания, чтобы убедиться, что не возникли лишние потери или коэффициент отражения из-за микроизгибов в установленном оптоволокне, плохих стыков, макроизгибов в затворах стыков или клемм доступа, а также грязных, поврежденных или неправильно установленных разъемов.Если их не обнаружить и не исправить, избыточные потери или отражательная способность часто приводят к снижению производительности сети. Первоначально производительность может казаться приемлемой, но со временем ошибки передачи могут начать увеличиваться задолго до того, как обычно ожидается необходимость в каком-либо обслуживании.

Тесты, обычно используемые для проверки оптических линий, включают следующее:

· Проверка и очистка торца разъема

· Проверка вносимых потерь

· Проверка оптических возвратных потерь

· Оптическая рефлектометрия во временной области (OTDR)

Загрязнение разъема Согласно недавнему исследованию NTT-Advanced Technology 2 , наиболее частыми причинами плохой работы оптических сетей являются повреждения. Проверка разъема и очистка во время установки и обслуживания - одни из наиболее эффективных методов обеспечения ожидаемой производительности оптической сети. Проверка разъема обычно выполняется с помощью оптического микроскопа. Чтобы предотвратить случайное повреждение глаз при осмотре волокон, потенциально несущих прямое движение, видеомикроскоп делает снимок торца разъема и отображает увеличенное изображение на портативном дисплее. Грязь, мусор или повреждения легко обнаруживаются. Изображения можно снимать до и после очистки, а затем сравнивать на предмет любых вариаций.Захваченные изображения могут быть проанализированы на соответствие критериям, указанным в IEC 61300-3-35 3 .

Тест на вносимые потери измеряет сквозные потери в установленной линии связи, подавая свет с известным уровнем мощности и длиной волны на одном конце и измеряя уровень принятой мощности на выходе с другого конца. Измеренная разница между уровнями передаваемой и принимаемой мощности указывает на оптические потери в сети. Вносимые потери считаются приемлемыми, если измеренный уровень потерь на ниже, чем на , чем заложенный в бюджет уровень.

Тест оптических возвратных потерь вводит свет с известной длиной волны и уровнем мощности на один конец и измеряет уровень мощности, возвращаемый на тот же конец. Разница между уровнем подаваемой мощности и измеренным уровнем возврата - это возвратные потери. Возвратные потери считаются приемлемыми, если они на больше, чем на минимально допустимые возвратные потери. Низкое значение возвратных потерь (ниже 35 дБ) часто указывает на наличие одного или нескольких источников избыточного отражения в тестируемой сети, как правило, из-за грязных или поврежденных разъемов, обрыва волокна или воздушного зазора в плохо соединенных разъемах.

Поскольку потери в оптической сети зависят от длины волны, тестирование вносимых и возвратных потерь обычно выполняется с использованием длин волн, равных или близких к тем, которые будут использоваться во время работы сети. В случае сетей FTTx PON может потребоваться тестирование вносимых и возвратных потерь при 1310 нм, 1490 нм и 1550 нм. На практике тестирование часто проводится только при 1310 нм и 1550 нм, разумно ожидая, что потери и возвратные потери на 1490 нм будут между уровнями, измеренными на 1310 и 1550 нм.

Если потери и возвратные потери, измеренные на каждой длине волны, находятся в пределах уровней, предусмотренных для линии связи, оптическая сеть может считаться готовой к активации.Однако во многих случаях сетевой оператор требует, чтобы сеть была более полно задокументирована с использованием оптического рефлектометра во временной области (OTDR).

OTDR сканирует волокно с одного конца, чтобы измерить длину, потери и возвратные оптические потери в оптической сети. Он также обнаруживает и измеряет отражающие и неотражающие события в сети из-за разъемов, стыков, микро- или макроизгибов, разветвителей или неисправностей.

Работая как радар, OTDR подает узкие световые импульсы в тестируемое волокно. Когда каждый импульс проходит по волокну, дефекты волокна рассеивают часть света, при этом часть этого рассеянного Рэлеем света направляется обратно по волокну.

Оптические импульсы и обратное рассеяние испытывают некоторые потери при прохождении пары сопряженных разъемов, в основном из-за несовпадения между двумя разъемами. Измеряя разницу между уровнями обратного рассеяния до и после соединения, OTDR может измерить потери в каждом соединении.

Отражение Френеля генерируется всякий раз, когда импульс встречает несоответствие показателя преломления, обычно на сопряженном разъеме.Воздушный зазор на плохо соединенном разъеме или на открытом конце разъема вызовет сильное отражение. Эта отраженная энергия также направляется обратно по волокну. (Примечание: концы разъемов APC расположены под углом, чтобы гарантировать, что свет отражается от торца под таким углом, что он не захватывается и не направляется обратно по оптоволокну.)

OTDR измеряет уровень отраженного обратного рассеяния и отражений. в зависимости от времени, преобразует время пролета в расстояние и создает график, который отображает изменения уровней обратно рассеянного и отраженного света в зависимости от длины волокна.Потери из-за разъемов или макроизгибов проявляются как резкие изменения уровня сигнала обратного рассеяния. Отражения из-за разъемов, воздушных зазоров и открытых концов появляются на рефлектограмме в виде шипов.

Чтобы упростить интерпретацию результатов, более новые рефлектометры анализируют трассу для автоматического обнаружения, измерения и идентификации сетевых событий, создавая карту каналов, отображающую каждое из обнаруженных событий с использованием значка для указания типа события и статуса прохождения / отказа, а также местоположения, потери и отражения каждого события.


Рисунок 2 - Пример рефлектограммы, показывающий обратное рассеяние, отражения и события потерь

Анализируя записанную рефлектограмму, рефлектометр может также измерять длину сквозного канала, вносимые потери и ORL.

Тестирование вносимых потерь и ORL дает одно числовое значение, которое можно сравнить с ограничениями, зависящими от сети, чтобы определить, находится ли оптическая установка в пределах приемлемых значений производительности. Однако при обнаружении неприемлемых или предельных значений тесты вносимых или обратных потерь с использованием источника и измерителя мощности не могут определить местонахождение источника проблемы.В то время как OTDR также измеряет потери в канале связи и ORL, OTDR может дополнительно определять местоположение источников избыточных потерь и отражений, сообщая расстояние до каждого события с высокими потерями или высокой отражательной способностью.

FTTx PON представляют собой уникальные тестовые задачи.

FTTx PON обычно используют мультиплексирование с разделением по длине волны для поддержки восходящего и нисходящего трафика по одному волокну. В сочетании с архитектурой многоточечной связи FTTx PON это создает несколько проблем при тестировании, которых нет в более простых оптических сетях точка-точка.

Когда PON впервые установлен, но еще не активирован, сквозное тестирование вносимых потерь может выполняться от OLT к каждому ONT (или наоборот), обеспечивая измерение потерь между точкой через разделитель. Со стороны OLT измерение возвратных оптических потерь с установленным сплиттером обеспечивает измерение возвратных потерь от фидерного волокна, а также всех подключенных распределительных и ответвительных волокон. Если какие-либо открытые разъемы присутствуют из-за неиспользуемых портов сплиттера, они будут генерировать сильные отражения.Если открытые соединители не расположены под углом и отражения направляются обратно по оптоволокну к OLT, будут видны плохие результаты по возвратным потерям, но набор для тестирования возвратных потерь не сможет определить источник этих сильных отражений.

Если OTDR используется для сканирования PON от конца OLT, он будет генерировать нормальную трассировку от OLT до разделителя. В разделителе импульсы, идущие от рефлектометра, разделяются импульсами пониженной мощности, одновременно распространяющимися по каждому из подключенных распределительных и отводных волокон. Обратное рассеяние и отражения от этих импульсов направляются вверх по волокнам в восходящем направлении, сливаются в разделителе, а затем распространяются обратно на OTDR. В OTDR объединенные сигналы от каждой ветви разветвителя выглядят как перекрывающиеся обратное рассеяние и отражения, что делает невозможным определить, какая ветвь ответственна за избыточное отражение или потери.

Напротив, если OTDR используется для сканирования волокна от каждого ONT, он создает трассировку, показывающую только потери и отражения линии от этого ONT к OLT, включая событие с высокими потерями через разветвитель.По этой причине OTDR-тестирование распределения FTTx PON и оптических волокон обычно выполняется только со стороны ONT. Фидерное волокно (от OLT до разветвителя) лучше всего тестировать с конца OLT, поскольку небольшие потери в стыках и соединителях более точно измеряются при тестировании без необходимости смотреть сквозь высокие потери в разветвителе.

Поскольку результаты OTDR сильно различаются при тестировании на концах OLT и ONT, двунаправленное усреднение трасс, полученных с противоположных концов PON FTTx, невозможно.

Когда в сети точка-точка происходит сбой, обслуживание немедленно прерывается. Следовательно, отключение одного конца для обнаружения неисправности с помощью OTDR не приводит к нарушению обслуживания.

Непрерывная сеть FTTx PON представляет собой совсем другой сценарий. Если в распределительной сети или оптоволокне, соединяющем разветвитель с одним абонентом, возникает неисправность, этот абонент теряет обслуживание, в то время как все остальные остаются в обслуживании. Очевидно, что можно получить доступ к оптоволокну в не обслуживаемом ONT, не создавая дополнительных перебоев в обслуживании.Однако введение тестового сигнала OTDR в восходящем направлении на длине волны 1310, 1490 или 1550 нм может создать помехи для рабочих сигналов, поступающих от разветвителя. Кроме того, нисходящие сигналы 1490 и 1550 нм могут по-прежнему приниматься в неработающем ONT, создавая помехи для измерительной схемы OTDR.

Решением этой проблемы является Live PON OTDR, такой как AFL FLX380-303, со следующими возможностями:

· Оборудуйте OTDR лазером с длиной волны 1625 или 1650 нм, который находится вне диапазона по сравнению с PON. рабочие длины волн 1310, 1490 и 1550 нм.

· Оборудуйте OTDR фильтрующим детектором для устранения помех от нисходящих сигналов трафика 1490 и / или 1550 нм.

· Включите измеритель мощности PON в OTDR, чтобы он мог обнаруживать и сообщать о наличии и измерять уровень нисходящего трафика 1490 и / или 1550 нм.

· Убедитесь, что OTDR не позволяет пользователю инициировать восходящие тесты OTDR на длине волны 1310, 1490 или 1550 нм при обнаружении сигналов PON в рабочем состоянии, при этом позволяя проводить внеполосное тестирование на длине волны 1625 или 1650 нм.

Какие тесты следует проводить, когда и где?

Оптическое тестирование обычно выполняется в различных точках жизненного цикла сети:

· Проверочное тестирование установки : Происходит во время построения сети или после завершения установки сети, но до активации сети. Обычно это время, когда выполняется наиболее полное тестирование и может включать в себя тестирование вносимых и возвратных потерь, а также тестирование OTDR. Критерии соответствия / несоответствия могут применяться к результатам сквозной длины, потерь и ORL, а также к отдельным измерениям потерь и отражения для стыков, соединителей и разветвителей.Могут быть созданы формальные отчеты, включая измеренные значения, рефлектограммы, критерии «годен / не годен» и результаты «годен / не годен».

· Поиск и устранение неисправностей при техническом обслуживании : Выполняется по мере необходимости при сбоях в обслуживании и обычно требует быстрого реагирования для максимально быстрого восстановления обслуживания. Для устранения неполадок может также потребоваться идентификация волокна без прерывания работы, чтобы гарантировать, что действующие волокна не отключены. Кроме того, обслуживающему персоналу может потребоваться визуальный локатор неисправностей (VFL) для точного определения местоположения разрывов или макроизгибов в корпусах для сращивания или доступа.

Чтобы удовлетворить потребности как проверки установки FTTH PON, так и устранения неисправностей при техническом обслуживании, портативный FLX380-303 AFL включает в себя рефлектометр 1310/1550/1625 нм с LinkMap, встроенный измеритель мощности PON, источник оптического сигнала, измеритель оптической мощности и визуальный локатор неисправностей.

Резюме

Пассивные оптические сети развертываются по всему миру для более экономичного предоставления абонентам широкополосных услуг с более высокой пропускной способностью. Сети FTTx PON ставят технических специалистов перед уникальными задачами проверки установки и устранения неполадок при техническом обслуживании.Эти проблемы эффективно преодолеваются, когда технические специалисты понимают архитектуру FTTx PON и оснащены инструментами тестирования, разработанными для удовлетворения уникальных требований к тестированию сетей FTTx PON. Чтобы получить рекомендации по тестированию FTTH PON, включая подробную процедуру устранения неполадок в реальных PON, скачайте официальный документ AFL «Решение уникальных тестовых задач развертывания FTTx».

Примечания:

1 Fiber to the Home Council

2 NTT - Advanced Technology; http: // www.bicsi.org/uploadedFiles/PDFs/Presentations/Fibre%20Optic%20Connector.pdf

3 IEC-61300-3-35, Волоконно-оптические соединительные устройства и пассивные компоненты. Основные процедуры испытаний и измерений. Часть 3-35: Исследования и измерения - Визуальный и автоматизированный контроль торца оптоволоконных соединителей, 2009-11 гг.

О Майкле Шолтене

Майкл - старший менеджер по маркетингу продукции в AFL, одном из ведущих мировых производителей оптоволокна. Разнообразный продуктовый портфель компании включает волоконно-оптический кабель, аксессуары для передачи и подстанции, внешнее заводское оборудование, соединители, сварочные аппараты, испытательное оборудование и обучение.Портфель услуг AFL включает лидирующие позиции на рынке с ведущими коммуникационными компаниями, поддерживающими OEM, внешние предприятия, предприятия и области беспроводной связи.

Решение уникальных тестовых задач развертывания FTTx

Автор Майкл Шолтен, менеджер по маркетингу продукции, AFL
Введение

Быстрый рост волоконно-оптических сетей привел к резкому увеличению количества улучшенных услуг для бытовых потребителей. Волоконно до дома (FTTH или FTTx) проходит через более 262 миллионов домов по всему миру, 20 миллионов из которых находятся в Соединенных Штатах.По мере того, как телекоммуникационные компании заменяют старые медные технологии на оптоволокно, они могут обеспечить большую пропускную способность, надежность, гибкость и безопасность. конечные пользователи.

Хотя многие операторы связи с развернутыми медными витыми парами используют все более сложную технологию DSL для предоставления широкополосных услуг, Спрос на полосу пропускания в конечном итоге превысит емкость, которая может быть доставлена ​​по этим сетям.

Обладая практически неограниченной пропускной способностью, волоконно-оптические сети FTTH становятся ведущей технологией для связи следующего поколения во всем мире. включая дистанционное обучение, облачные вычисления, телемедицину и многое другое.Кроме того, правительства многих стран спонсировали планы широкополосной связи для установки и улучшения этой критически важной оптоволоконной инфраструктуры в удаленных и сельские районы.

Пассивные оптические сети (PON) FTTH все чаще развертываются, чтобы обеспечить преимущества пропускной способности оптического волокна при более низких затратах, чем позволяет архитектура точка-точка. Однако PON представляют собой уникальные проблемы тестирования при установке и обслуживании сети FTTH. В этой статье представлен обзор архитектур FTTx PON, определены проблемы тестирования, уникальные для сетей FTTx PON, и описаны оптические тесты, рекомендуемые для проверки или устранения неполадок сетей FTTx PON, включая действующие (действующие) PON.

Сетевые архитектуры FTTH
Сети FTTH могут быть развернуты с использованием сетевой архитектуры точка-точка или точка-множество точек. Архитектура «точка-точка» включает активный Ethernet и предлагает выделенное оптоволоконное соединение от местной АТС оператора - либо центрального офиса (CO), либо питаемого, экологически управляемого хранилища (EV) - до помещения каждого абонента. Архитектура точка-точка также требует электрооптика для каждого абонента как на CO или EV, так и в помещении клиента.

Пассивная оптическая сеть с поддержкой гигабита (GPON) и пассивная оптическая сеть Ethernet (EPON) - это две технологии PON, которые обычно используются в сетях точка-множество точек. Как в сетях GPON, так и в сетях EPON, активная электроника расположена только в конечных точках сети. PON, снижая стоимость сети и повышая надежность сети. Терминал оптической линии (OLT), находящийся в CO оператора связи, обменивается данными через пассивную оптическую распределительную сеть (ODN) с терминалами оптической сети (ONT), расположенными в помещениях абонентов (см.рис.1).

В ODN одиночное фидерное волокно соединяет CO с оптоволоконным распределителем (FDH), установленным на подставке или опоре. FDH может располагаться по соседству или на начальном уровне многоквартирного дома (MDU).

В архитектурах PON с одним сплиттером один сплиттер 1x32, 1x64 или 1x128 устанавливается на FDH. Фидерное волокно соединяет центральный офис с разветвителем на FDH. Этот разделитель разделяет нисходящий сигнал на 32, 64 или 128 копий. Затем каждый из множества портов сплиттера подключается через распределительное волокно к терминалу точки доступа (AP), установленной на пьедестале или мачте.Отводное волокно соединяет каждую точку доступа терминал к ONT, установленному в помещении каждого абонента. ONT может быть установлен как внутри, так и снаружи помещения заказчика. В распределенной PON устанавливаются два разделителя с более низким коэффициентом деления, один на FDH, а второй разветвитель на терминале многопортового доступа. Эффективный коэффициент разделения в распределенной PON кратен распределенным разделителям (например, 1x4, за которым следует 1x8, дает эффективный коэффициент разделения 1x32). Эта конфигурация может использоваться в сельской местности для экономии волокна или в плотных приложениях, таких как MDU или многоквартирные дома.Например, оптоволоконные кабели от вторичного разветвителя, расположенного на начальном уровне MDU, будут подключаться к квартире каждого абонента.

Архитектура магистрали и ответвления PON сокращает количество необходимого волокна. Кроме того, нисходящий сигнал транслируется всем подключенным абонентам, поэтому один нисходящий передатчик обслуживает нескольких клиентов. В восходящем направлении абонентам назначаются уникальные временные интервалы для передачи, при этом сигналы от абонентов объединяются в пассивном разветвителе и отправляются в CO по одиночный фидер волокна.Следовательно, один приемник CO также обслуживает нескольких клиентов.

Трафик в сети
И GPON, и EPON доставляют голос, данные и IP-видеосигналы в нисходящем направлении с использованием длины волны 1490 нм. Дополнительное наложение видео может передаваться в нисходящем направлении на 1550 нм. Голос и данные передаются в восходящем направлении от ONT по одному и тому же волокну с использованием длины волны 1310 нм.

Сигналы в нисходящем направлении оптически делятся на разделителе на несколько идентичных сигналов. Оптическая мощность каждого сигнала уменьшается на коэффициент разделения плюс некоторые дополнительные вносимые потери. Например, уровень оптической мощности через разветвитель 1x32 уменьшается примерно на 16 дБ, что немного больше, чем коэффициент 32. Хотя каждое ONT видит один и тот же сигнал в нисходящем направлении, данные в нисходящем направлении зашифрованы и адресованы конкретным ONT, поэтому каждое ONT может обращаться только к данным, адресованным ему.

В восходящем направлении несколько абонентов могут одновременно пожелать отправлять данные в восходящем направлении в CO. Поскольку все ONT используют одну и ту же длину волны восходящего потока 1310 мкм, используется множественный доступ с временным разделением (TDMA), чтобы предотвратить одновременную отправку сигналов несколькими ONT время.При использовании TDMA OLT назначает каждому ONT уникальные временные интервалы, в течение которых он может отправлять данные в восходящем направлении, предотвращая одновременную передачу нескольких ONT.

Обзор тестирования FTTH PON
Правильное тестирование является важной частью установки, активации и обслуживания PON. Хотя большинство компонентов тестируется в процессе производства, они снова тестируются после соединения и установки разветвителей и терминалов доступа. Необходимо провести полевые испытания, чтобы убедиться, что не возникло лишних потерь или отражательной способности из-за микроизгибов в установленном оптоволокне, плохих стыков, макроизгибов в затворах стыков или клемм доступа, а также грязных, поврежденных или неправильно установленных разъемов.Если их не обнаружить и не исправить, избыточные потери или отражательная способность часто приводят к плохим результатам. производительность сети. Первоначально производительность может казаться приемлемой, но со временем ошибки передачи могут начать увеличиваться задолго до того, как обычно ожидается необходимость в каком-либо обслуживании. Тесты, обычно используемые для проверки оптических каналов, включают следующее:
  • Проверка разъема
  • Тест на вносимые потери
  • Тест оптических возвратных потерь
  • Оптическая рефлектометрия во временной области (OTDR)
Осмотр и очистка разъемов во время установки и обслуживания являются одними из наиболее эффективных методов обеспечения ожидаемой производительности оптической сети. Проверка разъема обычно выполняется с помощью оптического микроскопа. Чтобы предотвратить случайное повреждение глаз при осмотре волокон, потенциально несущих прямое движение, видеомикроскоп делает снимок торца разъема и отображает увеличенное изображение на портативном дисплее. Грязь, мусор или повреждения легко обнаруживаются. Изображения можно снимать до и после очистки, а затем сравнивать на предмет любых вариаций. Согласно недавнему исследованию NTT-Advanced Technology, загрязнение и повреждение разъемов являются наиболее частыми причинами плохой работы оптической сети.

Тест вносимых потерь измеряет сквозные потери в установленном канале, подавая свет с известным уровнем мощности и длиной волны на один конец и измеряя уровень принятой мощности на выходе с другого конца. Измеренная разница между переданным и полученные уровни мощности указывают на оптические потери в сети. Вносимые потери считаются приемлемыми, если измеренный уровень потерь ниже запланированного в бюджете.

Тест оптических возвратных потерь вводит свет с известной длиной волны и уровнем мощности на один конец и измеряет уровень мощности, возвращаемый на тот же конец.Разница между уровнем подаваемой мощности и измеренным уровнем возврата - это возвратные потери. Обратный убыток считается приемлемо, когда оно выше запланированного в бюджете целевого показателя возвратных потерь. Низкое значение возвратных потерь (ниже 35 дБ) часто указывает на наличие одного или нескольких источников избыточного отражения в тестируемой сети, как правило, из-за грязных или поврежденных разъемов или обрыва волокна.

Поскольку потери в оптической сети зависят от длины волны, тестирование вносимых и возвратных потерь обычно выполняется с использованием длин волн, равных или близких к тем, которые будут использоваться во время работы сети.В случае сетей FTTx PON длины волн в нисходящем направлении 1490 нм и Может использоваться 1550 нм, а в восходящем направлении - 1310 нм. Следовательно, может потребоваться тестирование вносимых и возвратных потерь при 1310 нм, 1490 нм и 1550 нм. На практике тестирование часто выполняется только на 1310 нм и 1550 нм, разумно ожидая потерь и обратных потерь при 1490 нм должно быть между уровни измерены на 1310 нм и 1550 нм.

Если потери и возвратные потери, измеренные на каждой длине волны, находятся в пределах уровней, предусмотренных для линии связи, оптическая сеть может считаться готовой к активации.Однако во многих случаях сетевой оператор требует, чтобы сеть была более полно задокументирована с использованием оптического рефлектометра во временной области (OTDR).

OTDR сканирует волокно с одного конца, чтобы измерить длину, потери и возвратные оптические потери в оптической сети. Он также определяет местонахождение и измеряет отражающие и неотражающие события в сети из-за стыков, соединителей, микро- или макроизгибов, разветвителей или неисправностей.

Работая как радар, OTDR подает узкие световые импульсы в тестируемое волокно.Когда каждый импульс проходит по волокну, дефекты волокна рассеивают часть света, при этом часть этого рассеянного Рэлеем света направляется обратно по волокну.

Оптические импульсы и обратное рассеяние испытывают некоторые потери при прохождении пары сопряженных разъемов, в основном из-за несовпадения между двумя разъемами. Измеряя разницу между уровнями обратного рассеяния до и после соединения, OTDR может измерить потери в каждом соединении.

Отражение Френеля генерируется всякий раз, когда импульс встречает несоответствие показателя преломления, обычно на сопряженном разъеме.Воздушный зазор на плохо соединенном разъеме или на открытом конце разъема вызовет сильное отражение. Эта отраженная энергия также возвращается вверх по волокну. (Примечание: концы разъемов APC расположены под углом, чтобы гарантировать, что свет отражается от торца под таким углом, что он не захватывается и не направляется обратно по оптоволокну.)

OTDR измеряет уровень отраженного обратного рассеяния и отражений. против времени. Поскольку скорость света, проходящего через оптическое волокно, известна, OTDR может преобразовывать время пролета в расстояние, создавая кривую, которая отображает изменения уровней обратно рассеянного и отраженного света в зависимости отдлина волокна. Потери из-за разъемов или макроизгибов проявляются как резкие изменения уровня сигнала обратного рассеяния. Отражения от разъемов, воздушные зазоры и открытые концы появляются на рефлектограмме в виде выступов, как показано на рис. 2.

Сквозные потери измеряются путем сравнения уровня обратного рассеяния в начале волокна с уровнем обратного рассеяния на конце волокна. Уровни отражения определяются путем сравнения уровня обратного рассеяния непосредственно перед соединителем с уровнем его отражающего пика.Оптические возвратные потери могут вычисляться путем суммирования уровней сквозного обратного рассеяния и отражения и сравнения их с уровнем мощности переданного импульса.

Для более точных измерений потерь в соединителях или между оконечными устройствами, рефлектограммы рефлектометров с противоположных концов двухточечной сети часто усредняются с помощью программного обеспечения для анализа трассировки на базе ПК. Примечание. Тесты на вводимые потери и возвратные потери дают одно числовое значение, которое можно сравнить с ограничениями для конкретной сети, чтобы определить, находится ли оптическая установка в пределах приемлемых значений производительности. Однако при обнаружении неприемлемых или предельных значений тесты вставки или возвратных потерь не могут определить источник проблемы. OTDR также измеряет потери и возврат потерь, но может дополнительно определять местонахождение источников избыточных потерь и отражений, сообщая о расстояние до высоких потерь или высоко отражающие события.

Какие тесты, когда и где?
Оптическое тестирование обычно выполняется в различные моменты жизненного цикла сети:

Проверка установки выполняется во время построения сети или после завершения установки сети, но до активации сети.Обычно это время, когда выполняется наиболее полное тестирование и может включать в себя тестирование вносимых и возвратных потерь, а также тестирование OTDR. Критерии «годен / не годен» могут применяться к результатам сквозной длины, потерь и ORL, а также к отдельным измерениям потерь и отражения для стыков, соединителей и разделителей. Могут быть созданы формальные отчеты, включая все измерения, OTDR трассировки, критерии годен / не годен и результаты пройдены / не пройдены.

Устранение неполадок при техническом обслуживании выполняется при сбоях в обслуживании и обычно требует быстрого реагирования для восстановления обслуживания по мере как можно быстрее.Это выполняется путем восстановления маршрута и / или поиска неисправностей, ремонта и проверки перед восстановлением активного обслуживания. Для устранения неполадок может также потребоваться идентификация волокна без прерывания работы, чтобы гарантировать, что действующие волокна не отключены. Персоналу по техническому обслуживанию может потребоваться визуальный локатор неисправностей (VFL) для точного определения местоположения разрывов или макроизгибов в корпусах для сращивания или доступа.

В таблице 1 приведены краткие сведения о тестах установки и обслуживания, которые могут быть выполнены, а также указано оборудование, необходимое для каждого теста, когда проверка наиболее вероятна (например,г. во время установки или устранения неисправностей), типичные длины волн тестирования и место проведения теста.

Тесты вносимых потерь FTTx PON
Тесты вносимых потерь в основном используются для тестирования сетей FTTx PON во время установки. Тестирование вносимых потерь может выполняться на отдельных сегментах волокна по мере их установки (например, тестировать оптоволокно от CO к FDH, тестировать оптоволокно от FDH к AP или тестировать оптоволокно от AP до помещения абонента). Сквозной тест вносимых потерь может также выполняться на FTTx PON после того, как он частично или полностью установлен (от CO через фидерное волокно, разветвитель, распределение и оптоволокно до точки доступа или помещения клиента).

Для измерения вносимых потерь требуются стабильный источник оптического света и измеритель оптической мощности. Требуется доступ к обоим концам тестируемого волокна. Следовательно, это обычно тест без обслуживания.

Для измерения потерь принимаемая мощность на дальнем конце тестируемого волокна должна сравниваться с мощностью передачи, вводимой в волокно на ближнем конце тестируемого волокна. Для упрощения измерения потерь измеритель мощности первоначально подключается к источнику с помощью короткой перемычки. Уровень мощности кабеля и источника измеряется и сохраняется как опорный уровень 0 дБ для этой длины волны.Поскольку уровни выходной мощности источника и отклик детектора измерителя мощности различаются на каждой длине волны, измеритель мощности должен быть привязан к источнику на каждая длина волны испытания.

После того, как источник и измеритель мощности были привязаны к каждой из тестовых длин волн, источник - с установленной перемычкой для сравнения - подключается к одному концу тестируемого волокна. Измеритель мощности подключается к другому концу тестируемого волокна. Получено уровень мощности измеряется и отображается.Более удобно, измеритель мощности может сравнивать полученный уровень мощности с сохраненным эталоном, напрямую отображая оптические потери в дБ.

Простые измерители мощности измеряют мощность только на одной длине волны за раз. Чтобы проводить измерения потерь на нескольких длинах волн, источник должен быть настроен для каждой длины волны испытания по очереди. В то же время оператор измерителя мощности должен выбрать соответствующую длину волны на измерителе мощности, чтобы применялись правильный коэффициент калибровки детектора и опорный уровень.Это занимает много времени и подвержено ошибкам, поскольку это требует координации между оператором источника на одном конце и пользователем измерителя мощности на другом конце тестируемого волокна.

Чтобы сократить время тестирования и исключить возможность возникновения ошибок, тестер AFL FLX380 FlexTester включает Wave ID. Источник Wave ID поочередно излучает свет на каждой длине волны. Измеритель мощности Wave ID автоматически синхронизируется с принимаемыми длинами волн, устраняя необходимость в источнике и измеритель мощности, который необходимо вручную переключать между длинами волн (см. рис.3).

FTTx PON Тесты OTDR без обслуживания
OTDR-тестирование обычно завершается при развертывании FTTx PON. Волокна фидера, соединяющие CO и FDH, обычно являются самыми длинными звеньями в PON, обычно устанавливаются первыми и могут включать несколько стыков. Они могут быть протестированы как прямая связь до того, как разветвитель будет установлен на FDH.

Если разветвитель прикреплен к волокну фидера перед испытанием, потери на каждом из ответвлений разветвителя могут быть проверены.Однако для этого требуется тестирование каждого из нескольких выходов разветвителя и требуется пусковое волокно (рекомендуется 1000 мкм), чтобы можно было четко увидеть и измерить потери в разветвителе. Потери в разветвителе через каждую ветвь не могут быть легко проверены путем тестирования со стороны CO фидера.

С помощью рефлектометра распределительные волокна обычно проверяются после установки и подключения к разветвителю. После подключения к разветвителю эти волокна можно тестировать только в нисходящей точке доступа или в помещении абонента (если ответвительное волокно также установлено и подключено). Высокое разрешение распределительных и капельных волокон может быть получено с использованием узких импульсов, но OTDR может быть не в состоянии измерить потери в делителе с использованием узких импульсов. Более широкие импульсы улучшают динамический диапазон OTDR, позволяя более точно измерять потери в подключенном разветвителе.

OTDR-тестирование при установке FTTx PON Тестирование обычно выполняется только на 1310 и 1550 нм. Во время работы FTTx PON всегда использует 1490 нм в нисходящем направлении и 1310 нм в восходящем направлении.Он может дополнительно использовать 1550 нм в качестве второго длина волны ниже по потоку. Потери в волокне самые высокие при 1310 нм и самые низкие при 1550 нм, а потери, вызванные изгибом, самые высокие при 1550 нм. Если сквозные потери находятся в допустимых пределах как на 1310, так и на 1550 нм, они почти наверняка будут приемлемыми на 1490 нм. Если не обнаруживаются лишние потери или отражения на 1310 или 1550 нм, то вряд ли они будут обнаружены на 1490 нм. Даже если PON изначально будет работать только с 1490 и 1310, тестирование на 1310 и 1550 нм может обнаружить любые микро- или макроизгибы и гарантирует, что FTTx PON сможет добавить 1550 нм в будущем.

Поиск и устранение неисправностей в рабочем FTTx PON
Благодаря архитектуре «точка-множество точек» один или только несколько абонентов могут потерять обслуживание, в то время как другие абоненты в той же PON продолжают получать обслуживание. Есть несколько возможных причин:
  • Проблемы с оборудованием или подключением в помещении клиента;
  • Отказ ONT в помещении заказчика;
  • Неисправность в раздаче или сбросе волокна от разветвителя к абоненту;
  • Неисправность при подключении сплиттера к распределительной сети абонента или оптоволоконному кабелю (например,г. макроизгиб, введенный при добавлении другого абонента, или непреднамеренном отключении распределения или отбрасывания волокна до активного абонента).
Если некоторые, но не все абоненты затронуты в сети FTTx PON, построенной с использованием архитектуры распределенного сплиттера, возможно, что все затронутые клиенты обслуживаются одним вторичным сплиттером. В этом случае скорее всего причины включают:
  • Неисправность в распределительном волокне, обслуживающем вторичный разветвитель;
  • Неисправность самого вторичного разветвителя.
В любом случае неисправность фидерного волокна или отказ в OLT маловероятны, поскольку фидерное волокно и OLT также используются совместно абонентами, которые все еще получение услуги.

Для устранения неполадок обычно требуется визит к абоненту. Рекомендуемый процесс устранения неполадок показан на рис. 4 и описано ниже.

Процедура тестирования при поиске и устранении неисправностей в рабочем (действующем) PON
1. Используйте активный идентификатор ONT, чтобы определить, отвечает ли ONT в помещении абонента на нисходящие сигналы от OLT.Идентификатор Active ONT прикрепляется к оптоволокну с буферизацией 900 мкм или оптоволокну с оболочкой 2 или 3 мм, определяет и сообщает о наличии или отсутствии 1310 мкм перед ответ от активного ONT.

2. Если обнаружено активное ONT, неисправность связана либо с проблемой оборудования или соединения внутри помещения клиента (наиболее вероятно), либо с самим ONT (менее вероятно). Оптические тесты на ONT вряд ли решат проблему.

3. Если активный ONT не обнаружен, неисправность может быть либо отказавшим ONT, либо неисправностью разветвителя, распределения или оптоволокна, соединяющего фидерное волокно с абонентом.

4. В этом случае отсоедините оптоволокно от ONT, осмотрите и очистите оптические разъемы на оптоволокне и ONT. Если на оптическом волокне обнаружен поврежденный оптический разъем, замените, очистите и осмотрите новый разъем, прежде чем продолжить. Если на ONT будет обнаружен поврежденный оптический разъем, скорее всего, ONT придется заменить.

5. Если разъемы чистые и неповрежденные, проверьте уровень мощности в нисходящем направлении на ONT с помощью измерителя мощности PON. Некоторые рефлектометры включают измеритель мощности PON, интегрированный в их порт рефлектометра, что позволяет немедленно обнаруживать и измерять уровни мощности в нисходящем направлении как на 1490, так и на 1550 нм.

6. Если измеренные уровни мощности в нисходящем направлении приемлемы, проблема, вероятно, связана с отказом ONT. Поменяйте местами ONT, очистите и повторно подключите оптоволокно, и убедитесь, что ONT синхронизируется с восходящим OLT.

7. Если измеренные уровни мощности в нисходящем направлении неприемлемы, проблема, скорее всего, связана с неисправностью в распределительном или отводном волокне или неисправностью разветвителя в FDH. В этом случае подключите действующий PON OTDR к оптоволокну и инициируйте тест OTDR восходящего потока, используя внеполосную длину волны 1625 нм.Чтобы предотвратить прерывание обслуживания в действующей PON, выберите OTDR, который не позволяет пользователю инициировать 1310, 1490 или 1550 нм. OTDR тесты в реальном времени трафик присутствует.

8. Некоторые OTDR также позволяют оператору тестировать только оптоволокно клиента (распределение и отвод) или тестировать через разветвитель. Если не затронуты несколько клиентов, проблема, скорее всего, заключается в распределении и отводе волокна, поэтому тестирование только распределения и отбрасывания волокна является хорошим выбором.

9. Просмотрите таблицу трасс и событий 1625 нм, чтобы определить, есть ли излом или какие-либо избыточные потери или отражения в распределении и капли волокна.Если да, найдите место проблемы, отремонтируйте неисправности, затем проверьте исправление путем повторного сканирования волокна, используя тот же тест 1625 нм. Чтобы точно определить макроизгибы или разрывы в монтажном корпусе или точке доступа, отключите OTDR и подключите визуальный дефект. Локатор (VFL, красный лазер видимого диапазона). Включите VFL и найдите точку, в которой из-за неисправности красный свет выходит из волокна.

10. Если на рефлектограмме не было обнаружено лишних потерь или отражений, повторно отсканируйте FTTx PON из того же места на длине волны 1625 нм, используя настройку «Тест через разветвитель».Это обеспечит отслеживание распределения и сброса волокон с достаточным динамическим диапазоном, чтобы видеть сквозь разветвитель и измерять потери в разветвителе. Поскольку другие вероятные причины устранены, вероятными проблемами являются обрыв или макроизгиб разветвитель, или разветвитель был отключен от распределительного волокна. Они проявятся либо в виде избыточных потерь на разветвителе, либо или когда конец волокна обнаруживается на разветвителе. Устраните неисправность, затем проверьте исправление, повторно просканировав оптоволокно, используя ту же настройку.

11. По завершении восстановления волокна убедитесь, что на конце оптического волокна доступны надлежащие уровни мощности в нисходящем направлении, очистите и повторно подключите оптоволоконный кабель к ONT, а также убедитесь, что ONT синхронизируется с восходящим OLT.

Резюме
Пассивные оптические сети развертывается по всему миру более экономически эффективно предоставлять абонентам услуги широкополосного доступа с более высокой пропускной способностью. Сети FTTx PON представляют собой уникальные задачи по проверке установки и устранению неисправностей при техническом обслуживании.Эти проблемы эффективно преодолеваются, если технические специалисты понимают архитектуру FTTx PON и оснащены инструментами тестирования, разработанными для удовлетворения уникальных требований к тестированию сетей FTTx PON.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
