Настройка Asus RT-N12 на RuDevice.ru

Для роутера Asus RT-N12 у нас есть два варианта инструкций:

Инструкция по настройке роутера Asus RT-N12 C1 ver.3

Данная инструкция написана на примере роутера RT-N12 C1 ver.3

Другие версии роутера: N12 / N12 B1 / RT-N12 C1 / RT-N12 D1 / RT-N12E / RT-N12HP / RT-N12LX

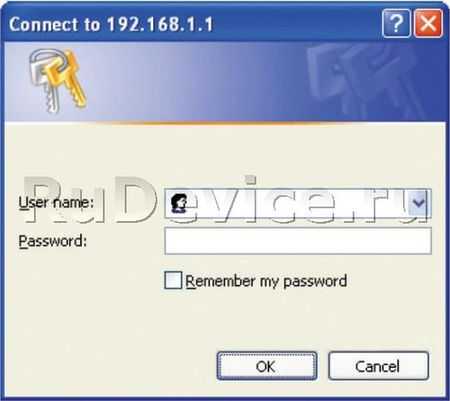

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователя — admin , Пароль — admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

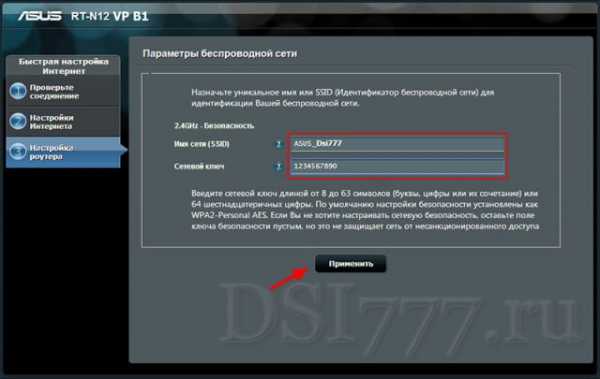

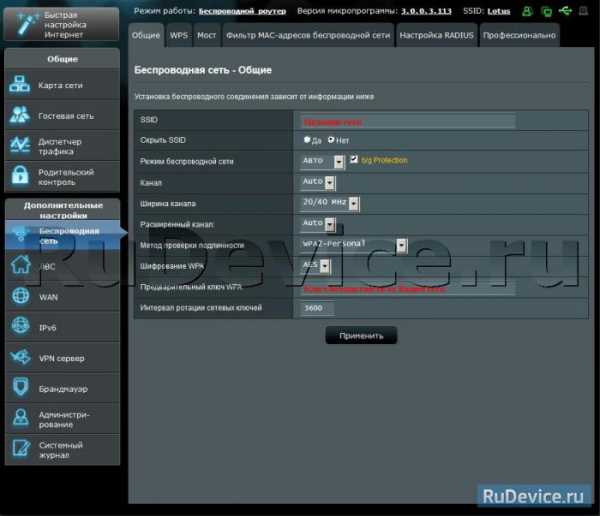

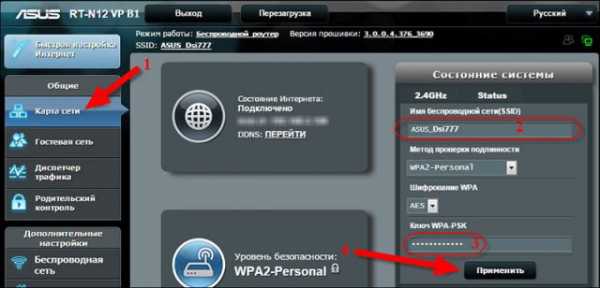

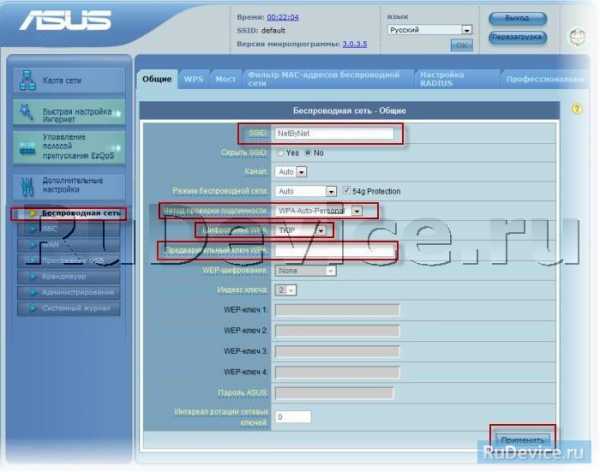

Настройка Wi-Fi на роутере

В интерфейсе роутера необходимо зайти во вкладку слева Дополнительные параметры, в открывшемся списке выбираем Беспроводная сеть.

Выставляем параметры следующим образом:

1. Поле SSID: вводим название беспроводной сети. Значение в этом поле можно не менять.
2. Метод проверки подлинности: WPA2-Personal
3. Шифрование WPA: TKIP или AES
4. Предварительный ключ WPA: вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети.
5. Нажимаем ниже кнопку Применить

Настройка подключения к Интернет

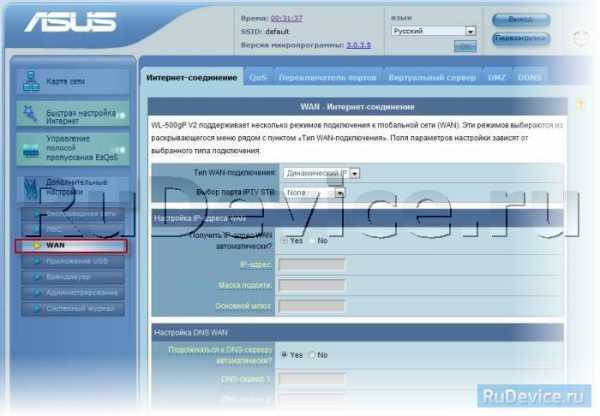

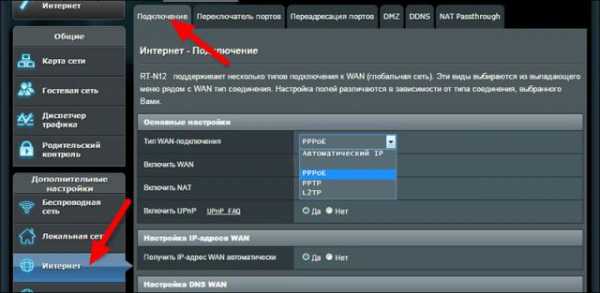

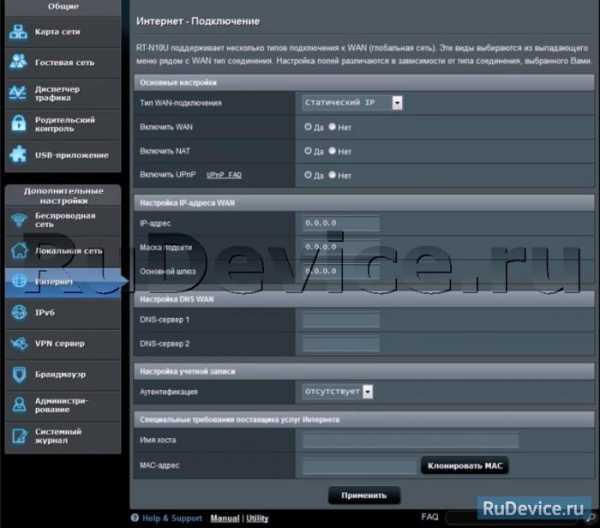

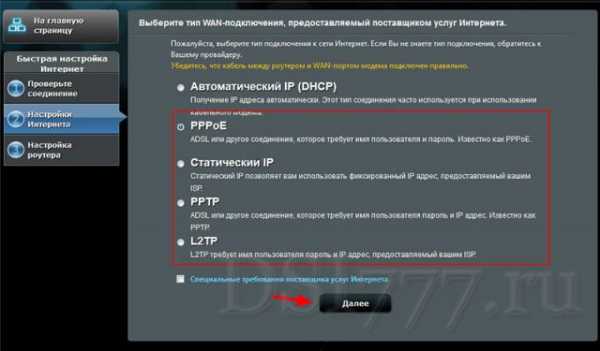

В интерфейсе роутера необходимо выбрать вкладку слева Дополнительные параметры, в открывшемся списке выбираем WAN.

Настройка PPPoE подключения

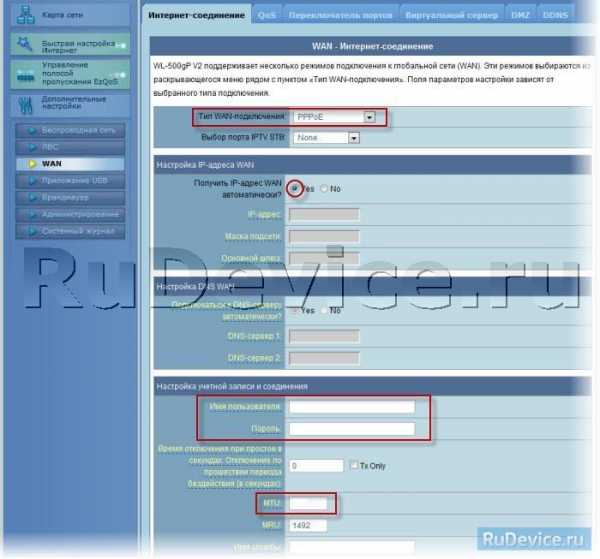

1. Тип WAN-подключения: PPPoE
2. Получить IP адрес WAN автоматически: Yes
3. Имя пользователя: Ваш логин по договору
4. Пароль: Ваш пароль по договору
5. MTU: 1472
6. Сохраняем настройки кнопкой Применить.

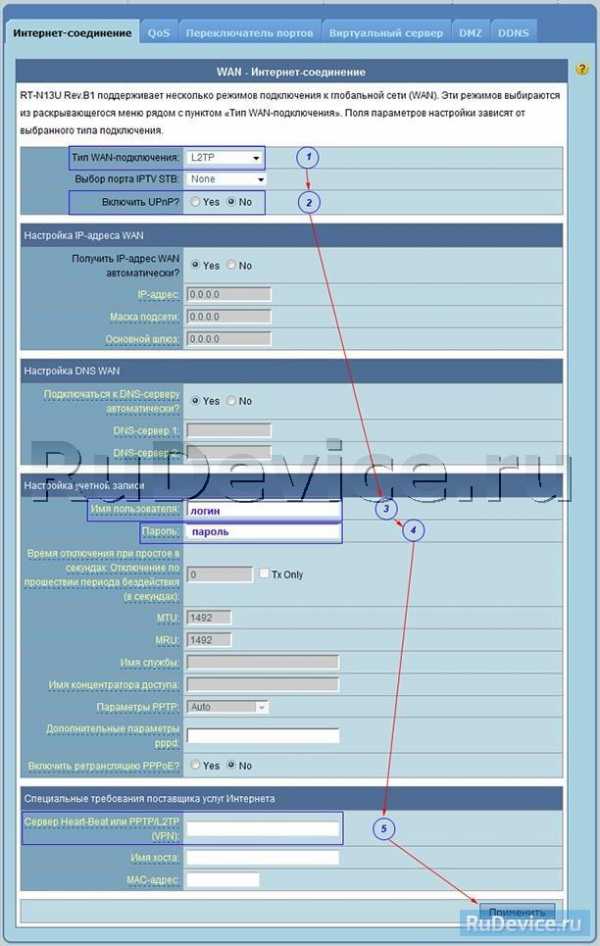

Настройка L2TP подключения

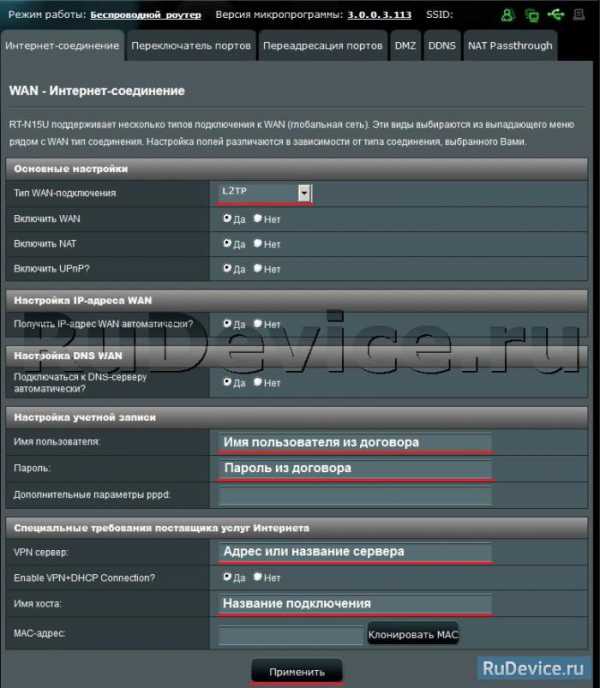

1. Тип WAN подключения — L2TP
2. Включить WAN, Включить NAT, Включить UPnP — ставим везде ДА
3. Получить IP адрес и подключиться к DNS автоматически — ставим точку на ДА
4. Имя пользователя и пароль — логин и пароль из договора
5. VPN сервер — вводим ip-адрес или название vpn-сервера по договору
6. Остальные параметры можно не менять. В имя хоста впишите что-нибудь по-английски. Сохраните настройки.

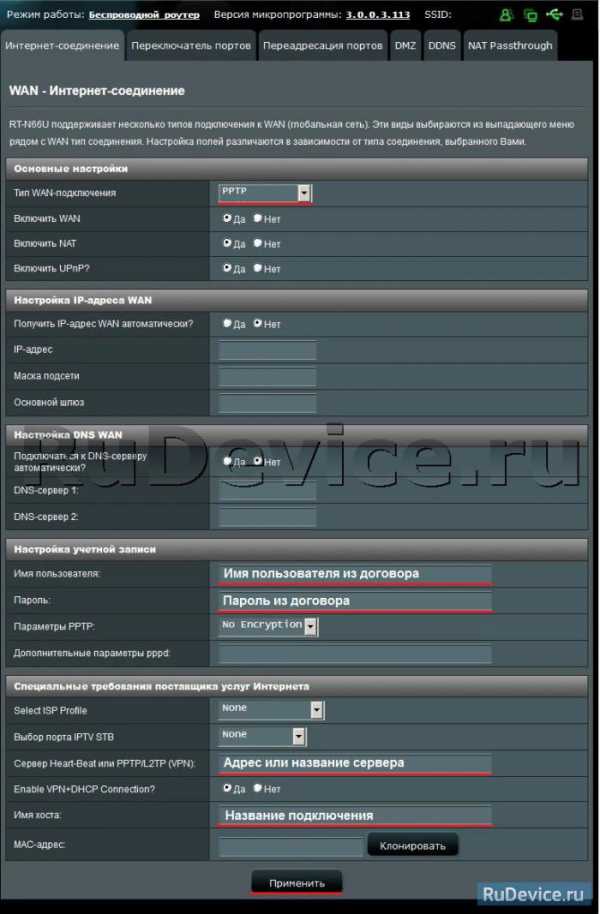

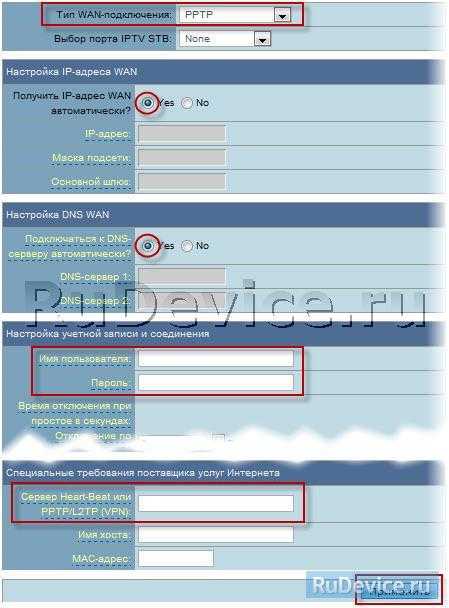

Настройка PPTP (VPN) при автоматическом получении локального IP адреса

1. Тип WAN-подключения: PPTP
2. Включить WAN, Включить NAT, Включить UPnP — ставим везде ДА
3. Получить IP адрес и подключиться к DNS автоматически — ставим точку на ДА
4. Имя пользователя: Ваш логин по договору
5. Пароль: Ваш пароль по договору
6. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
7. Сохраняем настройки кнопкой Применить.

Настройка PPTP (VPN) при статическом локальном IP адресе

1. Тип WAN-подключения: PPTP
2. Получить IP адрес и подключиться к DNS автоматически — ставим точку на Нет
3. IP адрес: Вбиваем ваш IP адрес по договору
4. Маска подсети: Вбиваем маску по договору
5. Основной шлюз: Вбиваем шлюз по договору
6. DNS сервер 1: и DNS сервер 2: вводите сервера вашего провайдера (Ростелеком Омск DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
7. Имя пользователя: Ваш логин по договору
8. Пароль: Ваш пароль по договору
9. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
10. Сохраняем настройки кнопкой Применить.

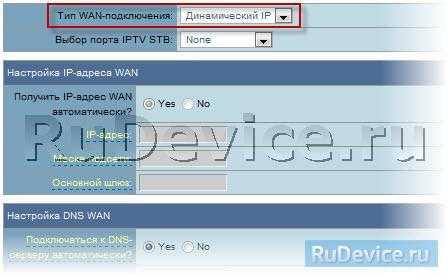

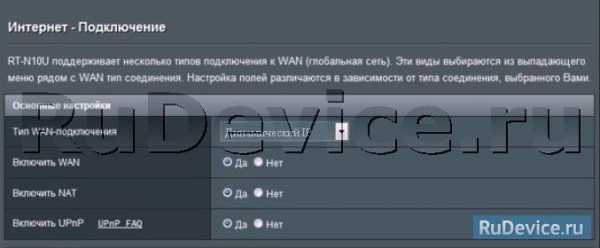

NAT при автоматическом получении IP адреса (DHCP)

1. Тип WAN-подключения: Динамический IP
2. Сохраняем настройки кнопкой Применить

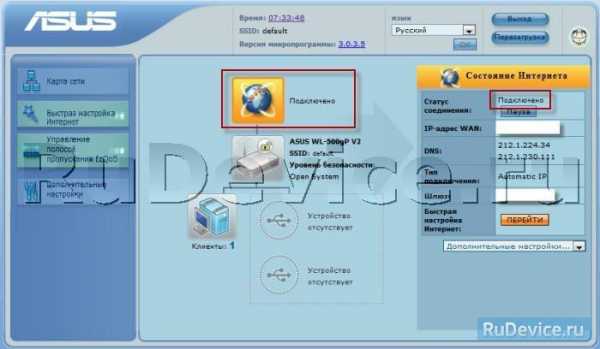

Проверка статуса подключения к Интернет

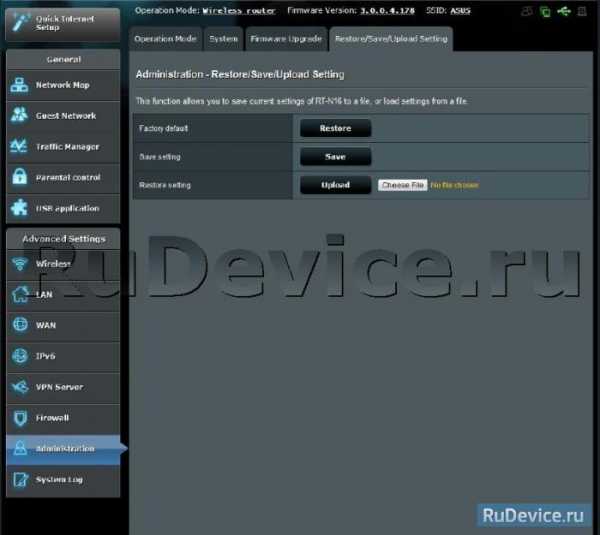

Сохранение / восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Дополнительные настройки, меню Администрирование;, вкладка Восстановить/Сохранить/Загрузить настройки.

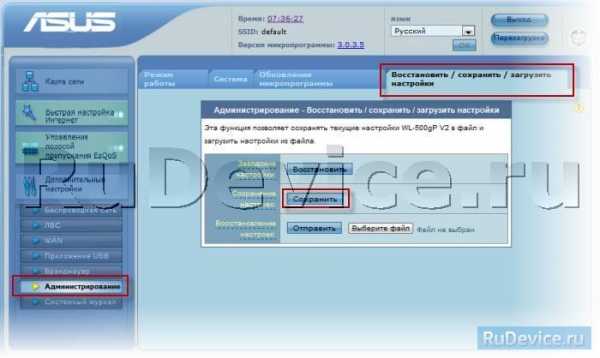

• Для сохранения текущих настроек роутера необходимо нажать кнопку Сохранить. Файл с настройками будет сохранен в указанное место на жёстком диске.
• Для восстановления настроек настроек из файла, необходимо нажать кнопку Выберите файл, указать путь к файлу с настройками, затем нажать кнопку Отправить.

Внимание! Нажатие кнопки Восстановить приведет к восстановлению заводских настроек!

rudevice.ru

Инструкция и руководство на русском

Руководство пользователя RT…

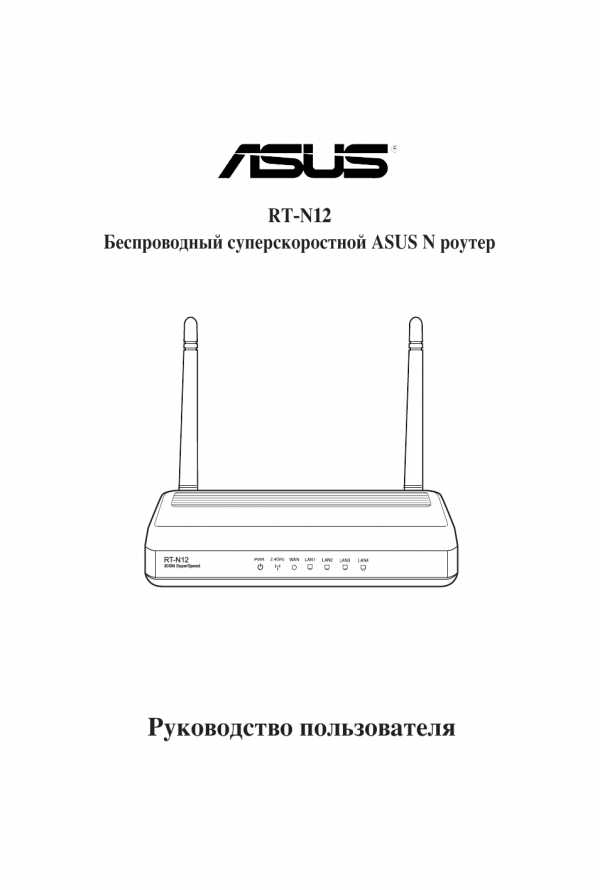

Руководство пользователя, Rt-n12 беспроводный cуперскоростной asus n роутер

Руководство пользователя

RT-N12

Беспроводный cуперскоростной ASUS N роутер

RT-N12

300M SuperSpeed

ASUSTeK Computer Inc. Все права защищены.Никакая часть этог…

Страница 2

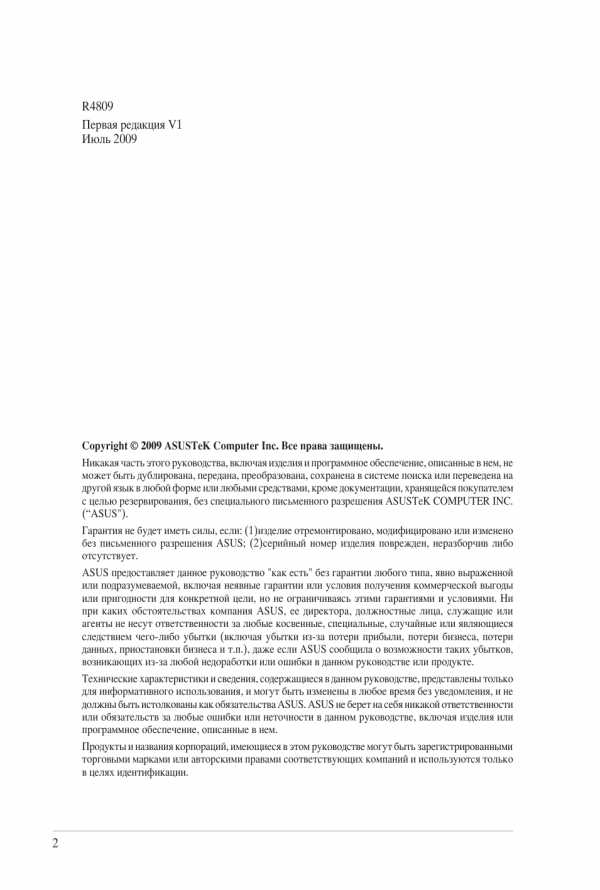

Copyright © 2009 ASUSTeK Computer Inc. Все права защищены.
Никакая часть этого руководства, включая изделия и программное обеспечение, описанные в нем, не

может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена на

другой язык в любой форме или любыми средствами, кроме документации, хранящейся покупателем

с целью резервирования, без специального письменного разрешения ASUSTeK COMPUTER INC.

(“ASUS»).
Гарантия не будет иметь силы, если: (1)изделие отремонтировано, модифицировано или изменено

без письменного разрешения ASUS; ()серийный номер изделия поврежден, неразборчив либо

отсутствует.
ASUS предоставляет данное руководство «как есть» без гарантии любого типа, явно выраженной

или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды

или пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями. Ни

при каких обстоятельствах компания ASUS, ее директора, должностные лица, служащие или

агенты не несут ответственности за любые косвенные, специальные, случайные или являющиеся

следствием чего-либо убытки (включая убытки из-за потери прибыли, потери бизнеса, потери

данных, приостановки бизнеса и т.п.), даже если ASUS сообщила о возможности таких убытков,

возникающих из-за любой недоработки или ошибки в данном руководстве или продукте.
Технические характеристики и сведения, содержащиеся в данном руководстве, представлены только

для информативного использования, и могут быть изменены в любое время без уведомления, и не

должны быть истолкованы как обязательства ASUS. ASUS не берет на себя никакой ответственности

или обязательств за любые ошибки или неточности в данном руководстве, включая изделия или

программное обеспечение, описанные в нем.
Продукты и названия корпораций, имеющиеся в этом руководстве могут быть зарегистрированными

торговыми марками или авторскими правами соответствующих компаний и используются только

в целях идентификации.

R4809
Первая редакция V1

Июль 009

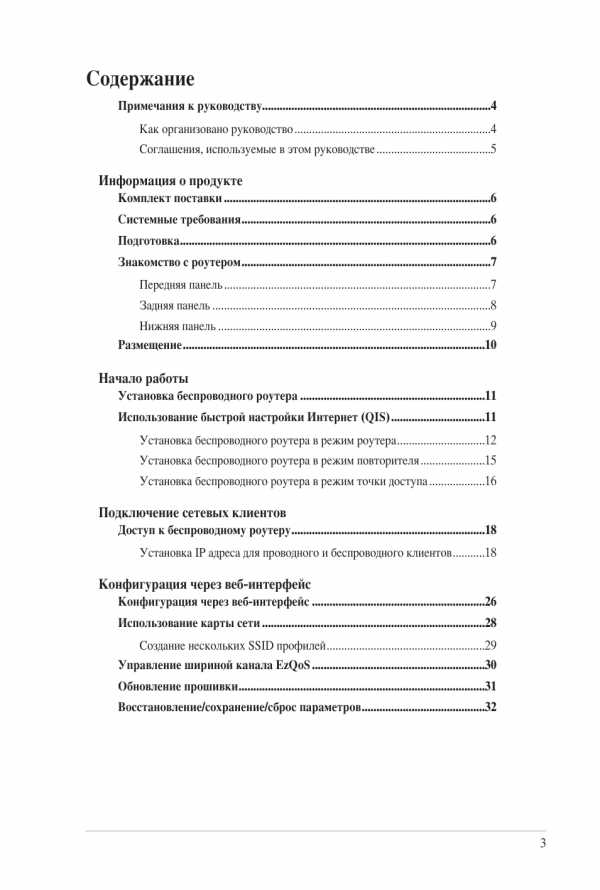

Cодержание

Страница 3

Примечания к руководству, Как организовано руководство, Cодержание примечания к руководству

Страница 4

Соглашения, используемые в этом руководстве

Страница 5

5

• Глава 4: Конфигурация

В этой глава предоставлены инструкции по конфигурации роутера, используя веб-

интерфейс(web GUI).

• Глава 5: Установка утилит

В этой главе предоставлена информация об утилитах с компакт-диска.

• Глава 6: Устранение неисправностей

В этой главе предоставлена информация по решению часто встречающихся

неисправностей при использовании роутера.

• Приложение

Здесь находятся уведомления и информация о безопасности.

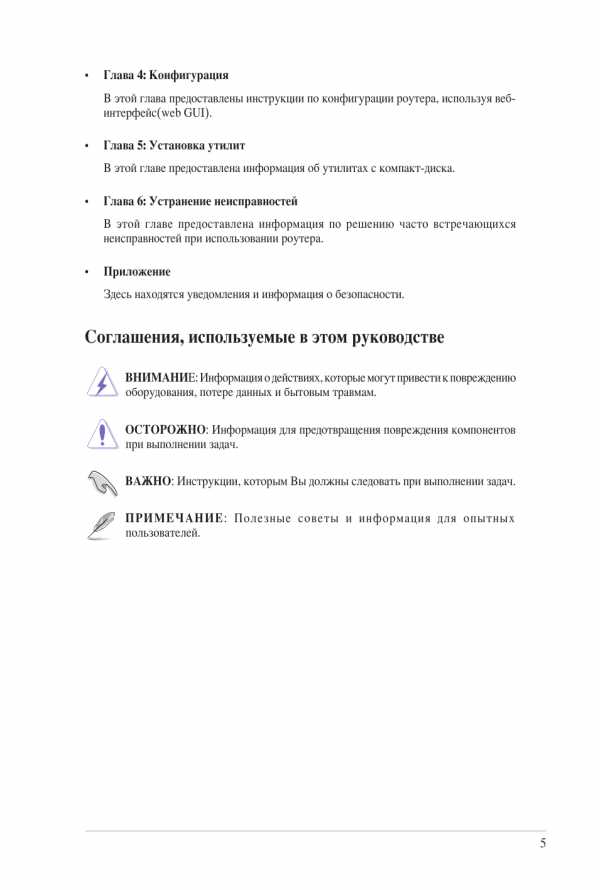

Соглашения, используемые в этом руководстве

ВНИМАНИЕ: Информация о действиях, которые могут привести к повреждению

оборудования, потере данных и бытовым травмам.

ОСТОРОЖНО: Информация для предотвращения повреждения компонентов

при выполнении задач.

ВАЖНО: Инструкции, которым Вы должны следовать при выполнении задач.

ПРИМЕЧАНИЕ: Полезные советы и информация для опытных

пользователей.

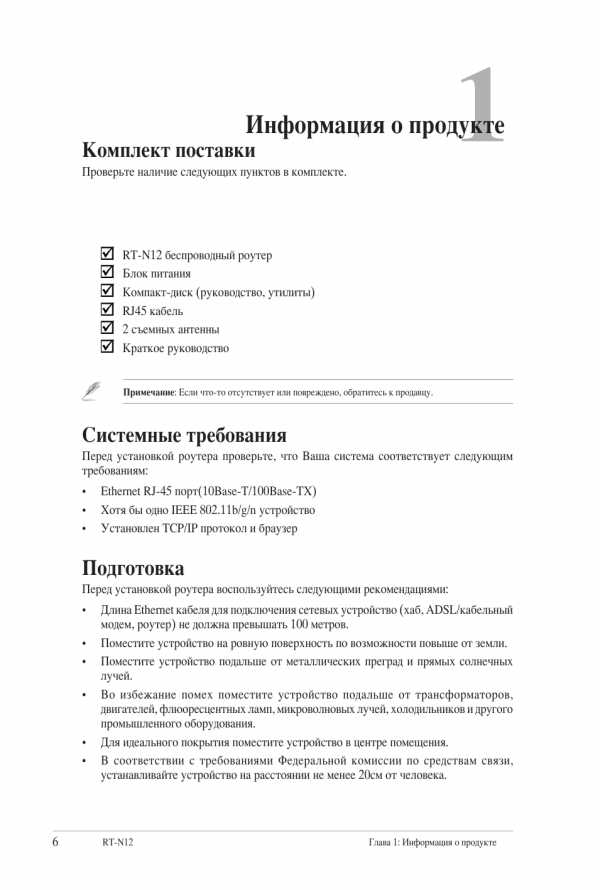

Информация о продукте, Комплект поставки, Системные требования

Подготовка, Комплект поставки системные требования подготовка

6

RT-N1

Глава 1: Информация о продукте

RT-N1 беспроводный роутер

Блок питания

Компакт-диск (руководство, утилиты)

RJ45 кабель

съемных антенны

Краткое руководство

Примечание: Если что-то отсутствует или повреждено, обратитесь к продавцу.

Системные требования

Перед установкой роутера проверьте, что Ваша система соответствует следующим

требованиям:
• Ethernet RJ-45 порт(10Base-T/100Base-TX)
• Хотя бы одно IEEE 80.11b/g/n устройство
• Установлен TCP/IP протокол и браузер

Подготовка

Перед установкой роутера воспользуйтесь следующими рекомендациями:
• Длина Ethernet кабеля для подключения сетевых устройство (хаб, ADSL/кабельный

модем, роутер) не должна превышать 100 метров.

• Поместите устройство на ровную поверхность по возможности повыше от земли.
• Поместите устройство подальше от металлических преград и прямых солнечных

лучей.

• Во избежание помех поместите устройство подальше от трансформаторов,

двигателей, флюоресцентных ламп, микроволновых лучей, холодильников и другого

промышленного оборудования.

• Для идеального покрытия поместите устройство в центре помещения.
• В соответствии с требованиями Федеральной комиссии по средствам связи,

устанавливайте устройство на расстоянии не менее 0см от человека.

1

Информация о продукте

Комплект поставки

Проверьте наличие следующих пунктов в комплекте.

Знакомство с роутером, Передняя панель, Индикаторы

Страница 7

7

Глава 1: Информация о продукте

RT-N1

Индикаторы

Индикатор

Состояние

Описание

(Power)

Откл

Не питания

Горит

Система готова

Мигает

медленно

Режим восстановления

Быстро мигает

WPS процесс

(Wireless)

Откл

Не питания

Горит

Беспроводная система готова

Мигает

Передача данных (беспроводная сеть)

LAN 1-4

(локальная

сеть)

Откл

Нет питания или физического соединения

Горит

Имеется физическое соединение с Ethernet

сетью

Мигает

Передача данных (через кабель)

WAN

(глобавльная

сеть

)

Откл

Нет питания или физического соединения

Горит

Имеется физическое соединение с Ethernet

сетью

Мигает

Передача данных (через кабель)

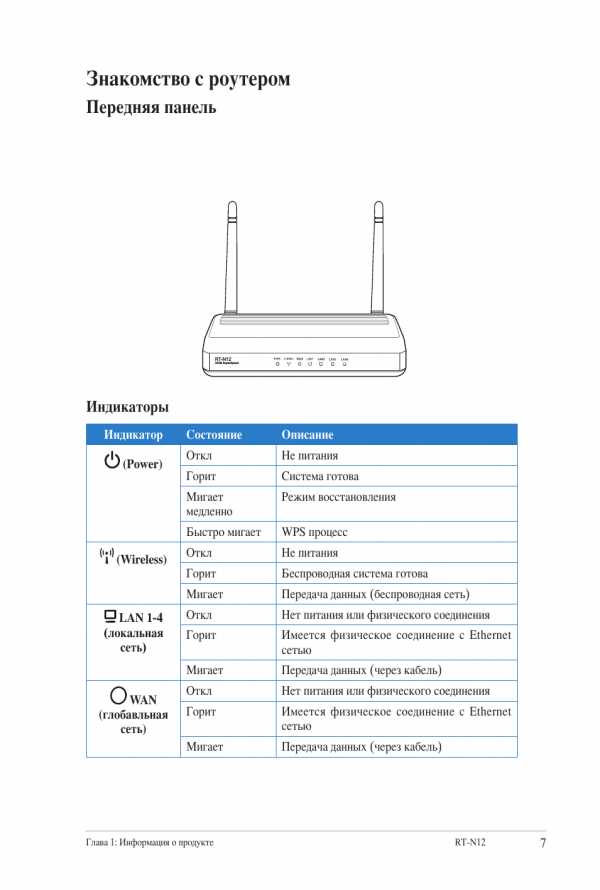

Знакомство с роутером

Передняя панель

RT-N12

300M SuperSpeed

Задняя панель

Страница 8

8

RT-N1

Глава 1: Информация о продукте

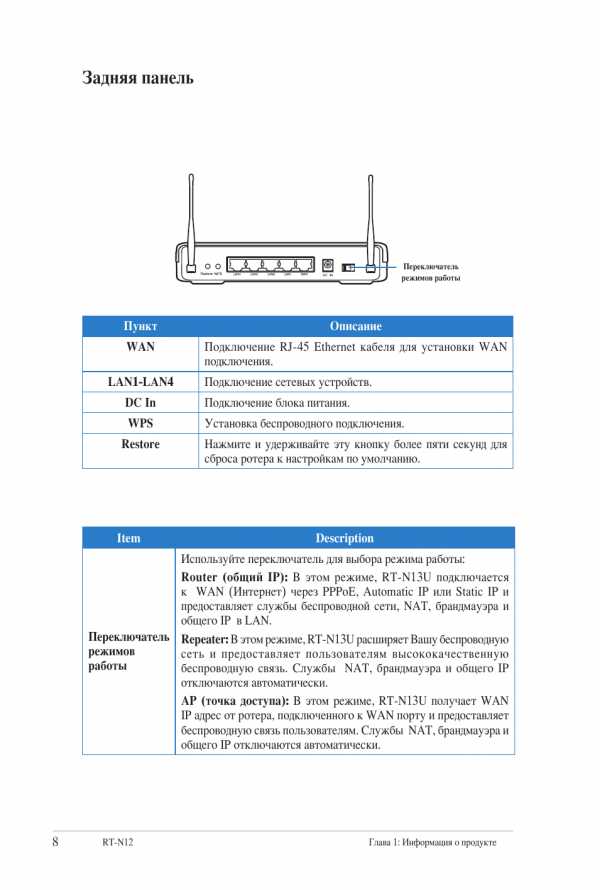

Задняя панель

Пункт

Описание

WAN

Подключение RJ-45 Ethernet кабеля для установки WAN

подключения.

LAN1-LAN4

Подключение сетевых устройств.

DC In

Подключение блока питания.

WPS

Установка беспроводного подключения.

Restore

Нажмите и удерживайте эту кнопку более пяти секунд для

сброса ротера к настройкам по умолчанию.

Переключатель

режимов работы

Item

Description

Переключатель

режимов

работы

Используйте переключатель для выбора режима работы:
Router (общий IP): В этом режиме, RT-N1U подключается

к WAN (Интернет) через PPPoE, Automatic IP или Static IP и

предоставляет службы беспроводной сети, NAT, брандмауэра и

общего IP в LAN.
Repeater: В этом режиме, RT-N1U расширяет Вашу беспроводную

сеть и предоставляет пользователям высококачественную

беспроводную связь. Службы NAT, брандмауэра и общего IP

отключаются автоматически.
AP (точка доступа): В этом режиме, RT-N1U получает WAN

IP адрес от ротера, подключенного к WAN порту и предоставляет

беспроводную связь пользователям. Службы NAT, брандмауэра и

общего IP отключаются автоматически.

Нижняя панель

Страница 9

9

Глава : Установка аппаратуры

RT-N1

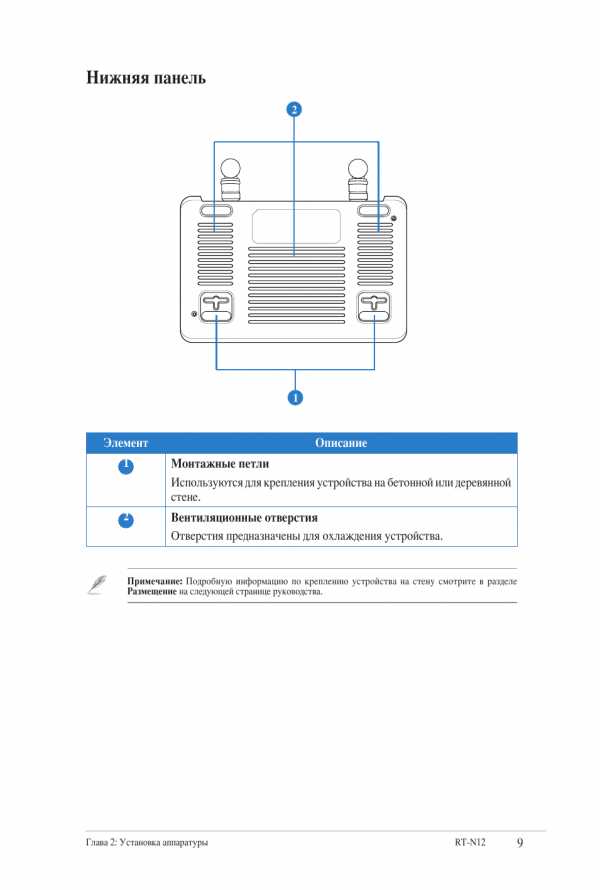

Нижняя панель

Элемент

Описание

1

Монтажные петли
Используются для крепления устройства на бетонной или деревянной

стене.

2

Вентиляционные отверстия
Отверстия предназначены для охлаждения устройства.

Примечание: Подробную информацию по креплению устройства на стену смотрите в разделе

Размещение на следующей странице руководства.

1

2

Размещение

Страница 10

10

RT-N1

Глава : Установка аппаратуры

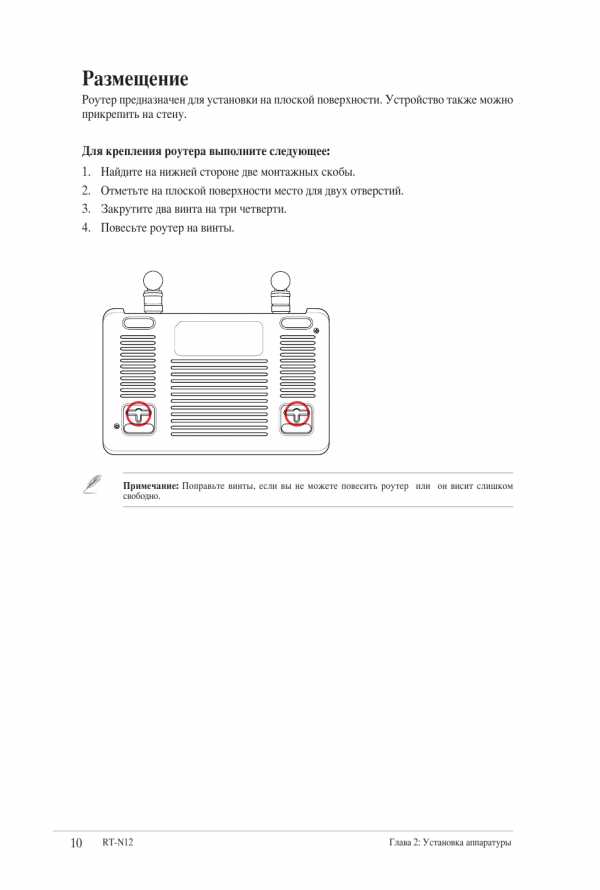

Размещение

Роутер предназначен для установки на плоской поверхности. Устройство также можно

прикрепить на стену.

Для крепления роутера выполните следующее:
1. Найдите на нижней стороне две монтажных скобы.
. Отметьте на плоской поверхности место для двух отверстий.
. Закрутите два винта на три четверти.
4. Повесьте роутер на винты.

Примечание: Поправьте винты, если вы не можете повесить роутер или он висит слишком

свободно.

Выделить → Я нашла инструкцию для своей беспроводной гарнитуры здесь! #manualza

manualza.ru

Инструкция и руководство на русском

Руководство пользователя

11n беспроводной роутер RT-N12E

Copyright © 2011 ASUSTeK Computer Inc. Все права защищены.
Любая часть этого руководства, включая оборудование и программное обеспечение, описанные

в нем, не может быть дублирована, передана, преобразована, сохранена в системе поиска или

переведена на другой язык в любой форме или любыми средствами, кроме документации, хранящейся

покупателем с целью резервирования, без специального письменного разрешения ASUSTeK

COMPUTER INC. (“ASUS”).
Гарантия прекращается если: (1)изделие отремонтировано, модифицировано или изменено

без письменного разрешения ASUS; ()серийный номер изделия поврежден, неразборчив либо

отсутствует.
ASUS предоставляет данное руководство «как есть» без гарантии любого типа, явно выраженной

или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды

или пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями. Ни

при каких обстоятельствах компания ASUS, ее директора, должностные лица, служащие или

агенты не несут ответственности за любые косвенные, специальные, случайные или являющиеся

следствием чего-либо убытки (включая убытки из-за потери прибыли, потери бизнеса, потери

данных, приостановки бизнеса и т.п.), даже если ASUS сообщила о возможности таких убытков,

возникающих из- за любой недоработки или ошибки в данном руководстве или продукте.
Технические характеристики и сведения, содержащиеся в данном руководстве, представлены только

для информативного использования, и могут быть изменены в любое время без уведомления, и не

должны быть истолкованы как обязательства ASUS. ASUS не берет на себя никакой ответственности

или обязательств за любые ошибки или неточности в данном руководстве, включая изделия или

программное обеспечение, описанные в нем.
Продукты и названия корпораций, имеющиеся в этом руководстве могут быть зарегистрированными

торговыми знаками или авторскими правами соответствующих компаний, и используются только

для идентификации или объяснения без намерений что- либо нарушить.

Предложение предоставить исходный код отдельных программ
Этот продукт содержит авторские права на программное обеспечение под универсальной

общественной лицензией (“GPL”), общественной лицензией ограниченного применения (“LGPL”)

и / или другими лицензиями на программное обеспечение с открытым исходным кодом. Такое

программное обеспечение в этом продукте распространяется без всяких гарантий, насколько это

допускается применяемым законодательством. Копии этих лицензий, включены в этот продукт.
Там, где применяемая лицензия дает право на получение исходного кода таких программ и / или

другие дополнительных данных, эти данные должны поставляться вместе с этим продуктом.
Вы также можете скачать это бесплатно с http://support.asus.com/download.
Исходный код распространяется БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ и лицензирован по той же

лицензии, что и соответствующий бинарный/объектный код.
ASUSTeK стремится предоставить полный исходный код, как это предусмотрено различными

лицензиями на свободное программное обеспечение. Если у Вас возникнут проблемы с получением

соответствующего исходного кода, мы будем благодарны, если Вы напишете нам уведомление по

электронной почте gpl@asus.com, с указанием продукта и описания проблемы (просьба не отправлять

на этот адрес большие вложения, например исходный код и т.п.).

R7017
Первое издание
Ноябрь 011

5

В этой главе предоставлена информация по решению часто встречающихся

неисправностей при использовании роутера.

• Приложение

Здесь находятся уведомления и информация о безопасности.

Значки, используемые в руководстве

ВНИМАНИЕ: Информация о действиях, которые могут привести к

повреждению оборудования, потере данных и бытовым травмам.

ОСТОРОЖНО: Предупреждающая информация о возможности повреждения

компонентов при выполнении задач.

ВАЖНО: Инструкции, которым Вы должны следовать при выполнении

задач.

ПРИМЕЧАНИЕ: Полезные советы и информация для опытных

пользователей.

7

Глава 1: Информация о беспроводном роутере

Комплект поставки

Проверьте наличие следующих пунктов в комплекте.

Беспроводной роутер RT-N1E x1

Блок питания x1

Компакт-диск (руководство, утилиты) x1

RJ5 кабель x1

Краткое руководство

Примечание: Если какие-либо элементы комплекта поставки отсутствуют или повреждены, обратитесь

к продавцу.

Системные требования

Перед установкой роутера проверьте, что Ваша система соответствует следующим

требованиям:
• Ethernet RJ-5 порт(10Base-T/100Base-TX)
• Хотя бы одно IEEE 80.11b/g/n устройство
• Установлен TCP/IP протокол и браузер

Подготовка

Перед установкой роутера обратите внимание на следующее:
• Длина Ethernet кабеля для подключения сетевых устройств (хаб, ADSL/кабельный

модем, роутер) не должна превышать 100 метров.

• Поместите устройство на ровную поверхность по возможности повыше от земли.
• Установите устройство подальше от металлических конструкций и прямых

солнечных лучей.

• Для предотвращения помех поместите устройство подальше от трансформаторов,

мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников

и другого промышленного оборудования.

• Для идеального покрытия поместите устройство в центре помещения.
• В соответствии с требованиями Федеральной комиссии по средствам связи,

устанавливайте устройство на расстоянии не менее 0см от человека.

1

Информация о продукте

8

Глава 1: Информация о беспроводном роутере

Индикаторы

Индикатор

Состояние

Описание

Питание

Откл

Нет питания

Вкл

Система готова

WLAN

Откл

Нет питания

Вкл

Беспроводная система готова

Мигает

Передача данных (беспроводная сеть)

WPS

Постоянно мигает

WPS процесс

Мигает один раз

Сброс системы к настройкам по умолчанию

Медленно мигает

Режим восстановления

WAN

(глобальная

сеть)

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet сетью

Мигает

Передача данных (через кабель)

LAN

(локальная

сеть)

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet сетью

Мигает

Передача данных (через кабель)

Аппаратные функции

Верхняя панель

9

Глава 1: Информация о беспроводном роутере

Задняя панель

Элемент

Описание

1

Кнопка сброса
Нажмите и удерживайте эту кнопку более пяти секунд для сброса роутера

к настройкам по умолчанию.

2

Кнопка питания
Включение/отключение устройства.

3

Разъем питания (DC-In)
Подключение блока питания.

4

WAN порт
Подключение сетевого кабеля для установки WAN подключения.

5

4 сетевых порта
Подключение сетевых устройств.

6

WPS кнопка
Установка беспроводного подключения.

Reset

Power

WAN

LAN4

LAN3

LAN2

LAN1

WPS

1

2

3

4

5

6

10

Глава 1: Информация о беспроводном роутере

Нижняя панель

Элемент

Описание

1

Монтажные петли
Используются для крепления устройства на бетонной или деревянной

стене.

2

Вентиляционные отверстия
Отверстия предназначены для охлаждения устройства.

Примечание: Подробную информацию по креплению устройства на стену смотрите в разделе

Размещение на следующей странице руководства.

1

2

manualza.ru

Инструкция и руководство на русском

Руководство пользователя

11n беспроводной роутер RT-N12

LX

Copyright © 2011 ASUSTeK Computer Inc. Все права защищены.
Любая часть этого руководства, включая оборудование и программное обеспечение, описанные

в нем, не может быть дублирована, передана, преобразована, сохранена в системе поиска или

переведена на другой язык в любой форме или любыми средствами, кроме документации, хранящейся

покупателем с целью резервирования, без специального письменного разрешения ASUSTeK

COMPUTER INC. (“ASUS”).
Гарантия прекращается если: (1)изделие отремонтировано, модифицировано или изменено

без письменного разрешения ASUS; ()серийный номер изделия поврежден, неразборчив либо

отсутствует.
ASUS предоставляет данное руководство «как есть» без гарантии любого типа, явно выраженной

или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды

или пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями. Ни

при каких обстоятельствах компания ASUS, ее директора, должностные лица, служащие или

агенты не несут ответственности за любые косвенные, специальные, случайные или являющиеся

следствием чего-либо убытки (включая убытки из-за потери прибыли, потери бизнеса, потери

данных, приостановки бизнеса и т.п.), даже если ASUS сообщила о возможности таких убытков,

возникающих из- за любой недоработки или ошибки в данном руководстве или продукте.
Технические характеристики и сведения, содержащиеся в данном руководстве, представлены только

для информативного использования, и могут быть изменены в любое время без уведомления, и не

должны быть истолкованы как обязательства ASUS. ASUS не берет на себя никакой ответственности

или обязательств за любые ошибки или неточности в данном руководстве, включая изделия или

программное обеспечение, описанные в нем.
Продукты и названия корпораций, имеющиеся в этом руководстве могут быть зарегистрированными

торговыми знаками или авторскими правами соответствующих компаний, и используются только

для идентификации или объяснения без намерений что- либо нарушить.

Предложение предоставить исходный код отдельных программ
Этот продукт содержит авторские права на программное обеспечение под универсальной

общественной лицензией (“GPL”), общественной лицензией ограниченного применения (“LGPL”)

и / или другими лицензиями на программное обеспечение с открытым исходным кодом. Такое

программное обеспечение в этом продукте распространяется без всяких гарантий, насколько это

допускается применяемым законодательством. Копии этих лицензий, включены в этот продукт.
Там, где применяемая лицензия дает право на получение исходного кода таких программ и / или

другие дополнительных данных, эти данные должны поставляться вместе с этим продуктом.
Вы также можете скачать это бесплатно с http://support.asus.com/download.
Исходный код распространяется БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ и лицензирован по той же

лицензии, что и соответствующий бинарный/объектный код.
ASUSTeK стремится предоставить полный исходный код, как это предусмотрено различными

лицензиями на свободное программное обеспечение. Если у Вас возникнут проблемы с получением

соответствующего исходного кода, мы будем благодарны, если Вы напишете нам уведомление по

электронной почте gpl@asus.com, с указанием продукта и описания проблемы (просьба не отправлять

на этот адрес большие вложения, например исходный код и т.п.).

R6746
Первое издание
Июль 011

5

В этой главе предоставлена информация по решению часто встречающихся

неисправностей при использовании роутера.

• Приложение

Здесь находятся уведомления и информация о безопасности.

Значки, используемые в руководстве

ВНИМАНИЕ: Информация о действиях, которые могут привести к

повреждению оборудования, потере данных и бытовым травмам.

ОСТОРОЖНО: Предупреждающая информация о возможности повреждения

компонентов при выполнении задач.

ВАЖНО: Инструкции, которым Вы должны следовать при выполнении

задач.

ПРИМЕЧАНИЕ: Полезные советы и информация для опытных

пользователей.

7

Глава 1: Информация о беспроводном роутере

Комплект поставки

Проверьте наличие следующих пунктов в комплекте.

Беспроводной роутер RT-N1 LX x1

Блок питания x1

Компакт-диск (руководство, утилиты) x1

RJ45 кабель x1

Краткое руководство

Примечание: Если какие-либо элементы комплекта поставки отсутствуют или повреждены, обратитесь

к продавцу.

Системные требования

Перед установкой роутера проверьте, что Ваша система соответствует следующим

требованиям:
• Ethernet RJ-45 порт(10Base-T/100Base-TX)
• Хотя бы одно IEEE 80.11b/g/n устройство
• Установлен TCP/IP протокол и браузер

Подготовка

Перед установкой роутера обратите внимание на следующее:
• Длина Ethernet кабеля для подключения сетевых устройств (хаб, ADSL/кабельный

модем, роутер) не должна превышать 100 метров.

• Поместите устройство на ровную поверхность по возможности повыше от земли.
• Установите устройство подальше от металлических конструкций и прямых

солнечных лучей.

• Для предотвращения помех поместите устройство подальше от трансформаторов,

мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников

и другого промышленного оборудования.

• Для идеального покрытия поместите устройство в центре помещения.
• В соответствии с требованиями Федеральной комиссии по средствам связи,

устанавливайте устройство на расстоянии не менее 0см от человека.

1

Информация о продукте

8

Глава 1: Информация о беспроводном роутере

Индикаторы

Индикатор

Состояние

Описание

Питание

Откл

Нет питания

Вкл

Система готова

WLAN

Откл

Нет питания

Вкл

Беспроводная система готова

Мигает

Передача данных (беспроводная сеть)

WPS

Постоянно мигает

WPS процесс

Мигает один раз

Сброс системы к настройкам по умолчанию

Медленно мигает

Режим восстановления

WAN

(глобальная

сеть)

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet сетью

Мигает

Передача данных (через кабель)

LAN

(локальная

сеть)

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet сетью

Мигает

Передача данных (через кабель)

Аппаратные функции

Верхняя панель

2

9

Глава 1: Информация о беспроводном роутере

Задняя панель

Элемент

Описание

1

Кнопка сброса
Нажмите и удерживайте эту кнопку более пяти секунд для сброса роутера

к настройкам по умолчанию.

2

Кнопка питания
Включение/отключение устройства.

3

Разъем питания (DC-In)
Подключение блока питания.

4

WAN порт
Подключение сетевого кабеля для установки WAN подключения.

5

4 сетевых порта
Подключение сетевых устройств.

6

WPS кнопка
Установка беспроводного подключения.

Reset

Power

WAN

LAN4

LAN3

LAN2

LAN1

WPS

1

2

3

4

5

6

10

Глава 1: Информация о беспроводном роутере

Нижняя панель

Элемент

Описание

1

Монтажные петли
Используются для крепления устройства на бетонной или деревянной

стене.

2

Вентиляционные отверстия
Отверстия предназначены для охлаждения устройства.

Примечание: Подробную информацию по креплению устройства на стену смотрите в разделе

Размещение на следующей странице руководства.

1

2

manualza.ru

Инструкция и руководство на русском

Серия RT-N12

Superspeed Wireless N Router

Руководство

пользователя

2

R7901
Первое издание

Ноябрь 2012

Copyright © 2012 ASUSTeK Computer Inc. Все права защищены.
Любая часть этого руководства, включая оборудование и программное

обеспечение, описанные в нем, не может быть дублирована, передана,

преобразована, сохранена в системе поиска или переведена на другой язык

в любой форме или любыми средствами, кроме документации, хранящейся

покупателем с целью резервирования, без специального письменного

разрешения ASUSTeK COMPUTER INC. (“ASUS”).
Гарантия прекращается если: (1)изделие отремонтировано, модифицировано

или изменено без письменного разрешения ASUS; (2)серийный номер изделия

поврежден, неразборчив либо отсутствует.
ASUS предоставляет данное руководство «как есть» без гарантии любого

типа, явно выраженной или подразумеваемой, включая неявные гарантии или

условия получения коммерческой выгоды или пригодности для конкретной

цели, но не ограничиваясь этими гарантиями и условиями. НИ ПРИ КАКИХ

ОБСТОЯТЕЛЬСТВАХ ASUS, ЕЕ РУКОВОДСТВО, ДОЛЖНОСТНЫЕ

ЛИЦА, СЛУЖАЩИЕ И ПОСРЕДНИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ

ЗА КАКОЙ-ЛИБО КОСВЕННЫЙ, СПЕЦИАЛЬНЫЙ, СЛУЧАЙНЫЙ ИЛИ

ЗАКОНОМЕРНЫЙ УЩЕРБ (ВКЛЮЧАЯ УЩЕРБ ОТ УПУЩЕННОЙ ВЫГОДЫ,

НЕСОСТОЯВШЕЙСЯ СДЕЛКИ, ПОТЕРИ ДАННЫХ ИЛИ НЕВОЗМОЖНОСТИ

ИХ ИСПОЛЬЗОВАНИЯ, ПРЕРЫВАНИЯ ДЕЯТЕЛЬНОСТИ И Т.П.), ДАЖЕ В

ТОМ СЛУЧАЕ, ЕСЛИ ASUS БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ

ТАКОГО УЩЕРБА, МОГУЩЕЙ ВОЗНИКНУТЬ В РЕЗУЛЬТАТЕ ДЕФЕКТА

ИЛИ ОШИБКИ В ДАННОМ РУКОВОДСТВЕ ЛИБО В ИЗДЕЛИИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ, СОДЕРЖАЩИЕСЯ

В ДАННОМ РУКОВОДСТВЕ, ПРИВОДЯТСЯ ТОЛЬКО В ЦЕЛЯХ

ОЗНАКОМЛЕНИЯ ОНИ МОГУТ БЫТЬ ИЗМЕНЕНЫ В ЛЮБОЕ ВРЕМЯ

БЕЗ УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ КАК

ОБЯЗАТЕЛЬСТВО СО СТОРОНЫ ASUS. ASUS НЕ НЕСЕТ КАКОЙ БЫ

ТО НИ БЫЛО ОТВЕТСТВЕННОСТИ ЗА ОШИБКИ ИЛИ НЕТОЧНОСТИ,

КОТОРЫЕ МОГУТ СОДЕРЖАТЬСЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ, В

ТОМ ЧИСЛЕ ОТНОСЯЩИЕСЯ К ОПИСАННЫМ В НЕМ ИЗДЕЛИЯМ И

ПРОГРАММАМ.
Продукция и названия корпораций, имеющиеся в этом руководстве, могут

являться зарегистрированными торговыми знаками или быть защищенными

авторскими правами соответствующих компаний и используются только в

целях идентификации.

5

1 Обзор

Комплект поставки

• Серия RT-N12 включает модели RT-N12 D1 и RT-N12 HP.

В этом руководстве рассматриваются особенности обеих

моделей.

• Если какие-либо элементы комплекта поставки отсутствуют

или повреждены, обратитесь в службу техподдержки ASUS.

Номера телефонов горячей линии службы технической

поддержки смотрите в конце этого руководства.

• Сохраните оригинальную упаковку на случай, если в

будущем потребуется гарантийное обслуживание, например

ремонт или замена.

Беспроводной роутер серии RT-N12
Сетевой кабель (RJ-45)
Блок питания
Краткое руководство
Гарантийный талон

6

Аппаратные функции

Передние

7

Индикаторы

Индикатор

Состояние

Описание

Питание

Откл

Нет питания или беспроводной сигнал

отключен

Вкл

Система готова

Медленно

мигает

Режим восстановления

Мигает быстро

WPS процесс

Беспроводная

связь

Откл

Нет питания

Вкл

Беспроводная система готова

Мигает

Передача данных (беспроводная сеть)

WAN

Глобальная сеть

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet

сетью

Мигает

Передача данных (через кабель)

LAN 1-4

Локальная сеть

Откл

Нет питания или физического соединения

Вкл

Имеется физическое соединение с Ethernet

сетью

Мигает

Передача данных (через кабель)

8

Задняя панель (RT-N12 D1)

Метка

Описание

Сброс

Нажмите и удерживайте эту кнопку более пяти секунд для

сброса роутера к настройкам по умолчанию.

Питание

Нажмите эту кнопку включения/отключения роутера.

Подключение блока питания.

LAN1-LAN4

Подключение сетевых устройств.

WAN

Подключение сетевого кабеля для установки WAN

подключения.

WPS

Нажмите и удерживайте эту кнопку более четырех секунд

для установки безопасной беспроводной сети с WPS-

совместимым устройством.

9

Задняя панель (RT-N12 HP)

Метка

Описание

WPS

Нажмите и удерживайте эту кнопку более четырех секунд

для установки безопасной беспроводной сети с WPS-

совместимым устройством.

LAN1-LAN4

Подключение сетевых устройств.

WAN

Подключение сетевого кабеля для установки WAN

подключения.

Сброс

Нажмите и удерживайте эту кнопку более пяти секунд для

сброса роутера к настройкам по умолчанию.

Питание

Нажмите эту кнопку включения/отключения роутера.

Подключение блока питания.

10

Элемент

Описание

1

Монтажные петли

Используются для крепления устройства на бетонной или

деревянной стене.

2

Вентиляционные отверстия

Отверстия предназначены для охлаждения устройства.

Нижняя панель

Размещение роутера на стене не рекомендуется, поскольку это

снижает производительность беспроводной связи.

2

1

manualza.ru

Как подключить и настроить Asus RT-N12 инструкция

Сейчас попытаемся настроить Asus RT-N12 (подключим маршрутизатор, войдем в админ панель, настроим интернет, присвоим название Wi-Fi, заменим заводской пароль).

Руководствуйтесь этой инструкцией, после чего насладитесь беспроводным интернетом попивая чашечку кофе. Данное руководство подойдет под любой роутер Asus. Перед тем, как настроить Asus RT-N12 обязательно разузнайте у вашего провайдера тип соединения который он использует, а так же осуществляет ли он привязку к MAC адресу.

Если провайдер применяет тип соединения («PPPoE», «L2TP», или «PPTP»), то потребуется дополнительные сведения («имя пользователя», «пароль», может понадобиться IP и т.д). Все необходимые данные знает ваш провайдер, поэтому не стесняйтесь спрашивать. Данная статья подойдет под все серии роутеров Asus RT-N12 и вообще под все модели данной фирмы. Мы потренируемся на версии RT-N12 VP B1.

Подключение Asus RT-N12 и его настройка

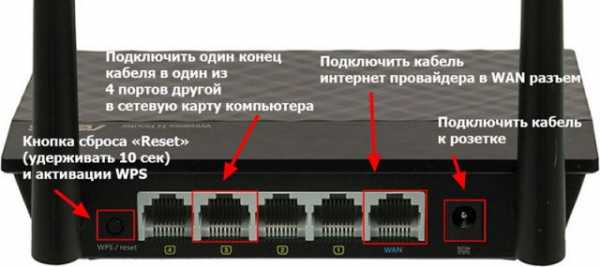

Сперва подсоедините маршрутизатор к электросети. Если индикаторные лампы не горят нужно удостовериться подключено ли электропитание с кнопки на задней части устройства. Подсоедините к Wan разъему интернет кабель от провайдера или модема.

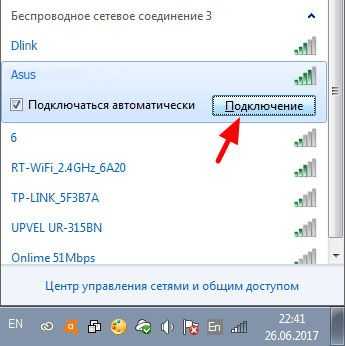

К одному из четырех LAN портов подключите кабель другой конец подключите к ПК. В случае отсутствия компьютера или интернет провода, настройку можете произвести по Wi-Fi, однако надежнее сделать через сетевой кабель. Настраивая роутер через Wi-Fi, просто подключитесь по беспроводному соединению и у вас появится сеть Asus которая не защищена паролем. Бывают случаи, что сеть будет назваться иначе или защищена сетевым ключом.

Возможно кто-то настраивал ваш маршрутизатор раньше. Тогда надавите кнопку Reset сзади роутера и удерживайте десять секунд (смотрите на изображении выше). Когда отпустите кнопку индикаторы выключатся, и ваш маршрутизатор перезагрузится с заводскими параметрами.

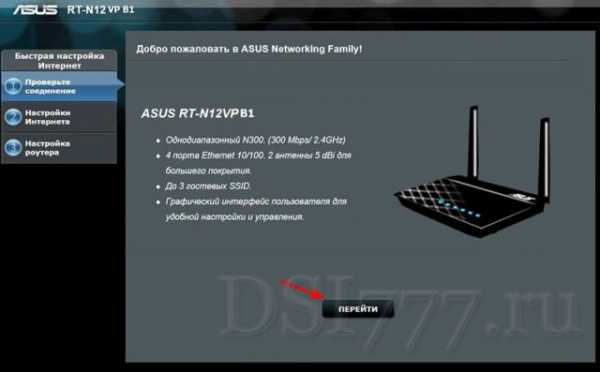

Заходим в браузер набираем в строке поиска 192.168.1.1, выйдет окно авторизации (наберите логин и пароль admin). Если что-то пойдет наперекосяк смотрите, что делать если не удается зайти в панель управления по IP и вот еще статья если не получается зайти по стандартному логину и паролю admin. Вы увидите мастер быстрой настройки нажмите кнопку «Перейти«. Здесь вам необходимо обязательно установить защитный пароль, запишите его чтобы не забыть потом нажмите «Далее«. В другой вкладке в поле «SSID» введите название Wi-Fi сети, а в поле «Сетевой ключ» пароль для подключения к Wi-Fi, его тоже запишите. Маршрутизатор поразмыслит затем перезапустится, высветится Wi-Fi сеть с наименованием которое вы написали. Подключитесь к сети под новым «login» и «Password» который вы присвоили. Вернитесь к панели управления, отобразятся данные о вашем подключении нажмите «Далее«. Маршрутизатор попросит ввести имя пользователя и сетевой ключ для доступа к admin панели который вы указывали. Если настройка Asus RT-N12, прошла как описано сверху, вам несомненно повезло. Следовательно, ваш провайдер применяет тип подключения «Автоматический IP«. На этом настройка завершена, интернет должен уже работать.

С этими типами соединения L2TP, PPPoE, или PPTP все пойдет иначе (параметры нужно задать вручную).

Настройка маршрутизатора Asus RT-N12 с типами соединения L2TP, PPPoE, или PPTP

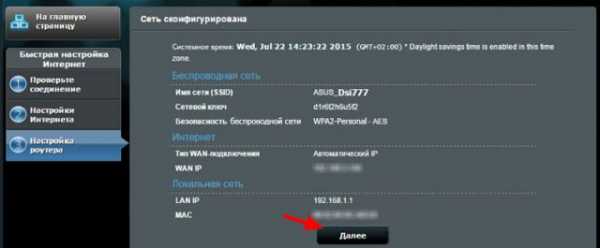

Если провайдер применяет данные типы подключения, когда запустится мастер быстрой настройки вам надо определиться с типом подключения (PPPoE, PPTP, L2TP, или Статический IP) и выбрать его (узнавайте у провайдера тип подключения). Дальше потребуется указать (имя пользователя и пароль) для подключения к провайдеру (эти данные выдает ваш провайдер или можете найти их в договоре о подключении к интернету).

Вероятно, потребуется указать еще и другие параметры (IP-адрес, имя сервиса и д.р.), зависит от типа соединения. Во время настройки Asus RT-N12 найдет соединение с интернетом вслед предложит вам настроить Wi-Fi интернет и т. д. Осуществите все действия так, как изображено на картинке.

В любую минуту можете сами поменять параметры WAN (соединения с интернетом). Просто выйдите на основную страницу настроек (есть кнопка в мастере быстрой настройки) и откройте окно «Интернет — Подключение«.

Здесь вы в любое время сможете настроить наиважнейшие параметры подключения к сети. Если интернет начал работать, имя беспроводный сети и пароль поменяли, то на этом настройка Asus RT-N12 окончена. Сейчас узнаете где, а также как сменить необходимые параметры.

Меры для настройки Wi-Fi и смены пароля на Asus RT-N12

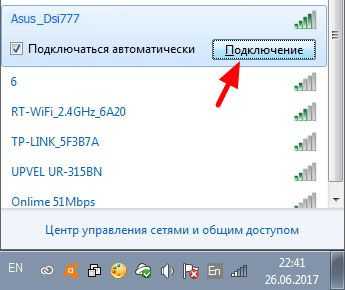

Сменить название Wi-Fi или ключа, который применяете для подключения к своей сети можно сделать в админ панели маршрутизатора на основной странице. Просто назначьте новое имя — пароль, нажмите «Применить«.

Все настройки касающиеся беспроводной сети к тому же настройки канала, присутствуют во вкладке «Беспроводная сеть» (слева). После замены имени сети и пароля, подключите вновь все свои устройства к вашей сети. Если появятся проблемы с подключением удалите свою сеть далее подключитесь к ней вновь.

Применение мер по защите роутера Asus RT-N12

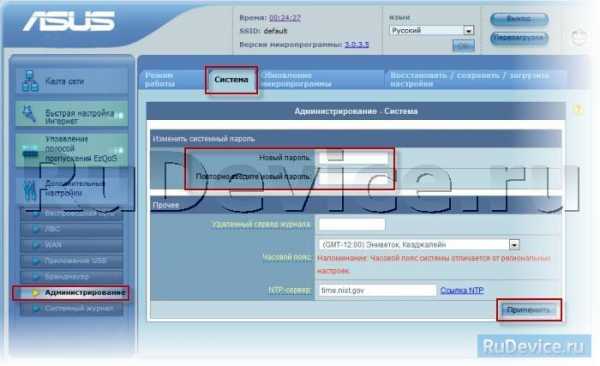

Перейдите во вкладку «Администрирование«-«Система«. Укажите новый «Password» и подтвердите свое действие нажмите «Применить«. Теперь чтобы войти в админ панель, понадобится ввести этот пароль (Не забудьте его).

dsi777.ru

Настройка Asus RT-N12U на RuDevice.ru

Для роутера Asus RT-N12U у нас есть два варианта инструкций:

Инструкция по настройке роутера Asus RT-N12U

Данная инструкция написана на примере роутера RT-N12U C1

Другие версии роутера: N12 / N12 B1 / RT-N12 C1 / RT-N12 D1 / RT-N12E / RT-N12HP / RT-N12LX

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1, Имя пользователя — admin , Пароль — admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

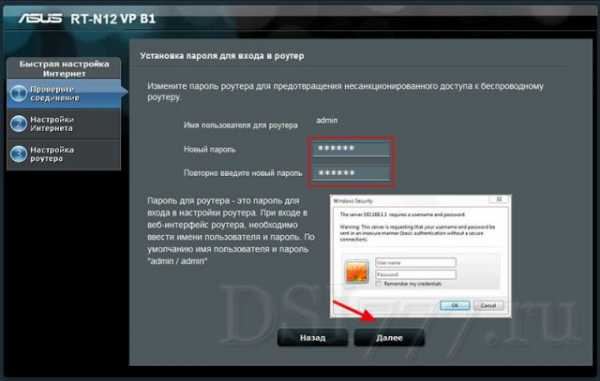

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin, пароль admin.

В интерфейсе роутера необходимо зайти во вкладку Дополнительные параметры, выбрать вкладку Администрирование и вверху нажимаем вкладку Система.

В поле Новый пароль введите новый пароль. В следующее поле его необходимо повторить.

Далее сохраняем настройки нажатием кнопки Применить.

Настройка Wi-Fi на роутере

В интерфейсе роутера необходимо зайти во вкладку слева Дополнительные параметры, в открывшемся списке выбираем Беспроводная сеть.

Выставляем параметры следующим образом:

1. Поле SSID: вводим название беспроводной сети. Значение в этом поле можно не менять.
2. Метод проверки подлинности: WPA-Auto-Personal
3. Шифрование WPA: TKIP
4. Предварительный ключ WPA: вы должны ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети.
5. Нажимаем ниже кнопку Применить

Настройка подключения к Интернет

В интерфейсе роутера необходимо выбрать вкладку слева Дополнительные параметры, в открывшемся списке выбираем WAN.

Настройка PPPoE подключения

1. Тип WAN-подключения: PPPoE
2. Получить IP адрес WAN автоматически: Yes
3. Имя пользователя: Ваш логин по договору
4. Пароль: Ваш пароль по договору
5. MTU: 1472
6. Сохраняем настройки кнопкой Применить.

Настройка L2TP подключения

1. Тип соединения — L2TP
2. Выбрать порты IPTV — да, выберите порт или два, если Вы используете телевидение Билайн. К выбранному порту затем нужно будет подключить Вашу ТВ приставку
3. Получить IP адрес и подключиться к DNS — автоматически
4. Имя пользователя и пароль — логин и пароль из договора
5. Адрес сервера PPTP/L2TP — вводим ip-адрес или название vpn-сервера по договору
6. Остальные параметры можно не менять. В имя хоста впишите что-нибудь по-английски. Сохраните настройки.

Настройка PPTP (VPN) при автоматическом получении локального IP адреса

1. Тип WAN-подключения: PPTP
2. Получить IP адрес WAN автоматически: Yes
3. Подключаться к DNS серверу автоматически: Yes
4. Имя пользователя: Ваш логин по договору
5. Пароль: Ваш пароль по договору
6. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
7. Сохраняем настройки кнопкой Применить.

Настройка PPTP (VPN) при статическом локальном IP адресе

1. Тип WAN-подключения: PPTP
2. Получить IP адрес WAN автоматически: No
3. IP адрес: Вбиваем ваш IP адрес по договору
4. Маска подсети: Вбиваем маску по договору
5. Основной шлюз: Вбиваем шлюз по договору
6. DNS сервер 1: и DNS сервер 2: вводите сервера вашего провайдера (Ростелеком Омск DNS 1: 195.162.32.5 DNS 2: 195.162.41.8)
7. Имя пользователя: Ваш логин по договору
8. Пароль: Ваш пароль по договору
9. Сервер Heart-Beat или PPTP/L2TP(VPN): вводим ip-адрес или название vpn-сервера по договору
10. Сохраняем настройки кнопкой Применить.

NAT при автоматическом получении IP адреса (DHCP)

1. Тип WAN-подключения: Динамический IP
2. Сохраняем настройки кнопкой Применить

Проверка статуса подключения к Интернет

Сохранение/восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Дополнительные настройки, меню Администрирование;, вкладка Восстановить/Сохранить/Загрузить настройки.

• Для сохранения текущих настроек роутера необходимо нажать кнопку Сохранить. Файл с настройками будет сохранен в указанное место на жёстком диске.
• Для восстановления настроек настроек из файла, необходимо нажать кнопку Выберите файл, указать путь к файлу с настройками, затем нажать кнопку Отправить.

Внимание! Нажатие кнопки Восстановить приведет к восстановлению заводских настроек!

rudevice.ru
