Как обжимать интернет кабель: Как обжать сетевой кабель своими руками?

Правильный обжим сетевого кабеля витой пары Ethernet. Подробная инструкция

Далеко не всегда удобно использовать провода витой пары фиксированной длины с разъемами на концах. Очень часто приходится определять точную длину кабеля в процессе прокладки. Тоже касается и разъемов на концах провода. Не всегда разъем RJ-45 есть возможность провести через отверстие, сделанное чисто под кабель.



           Бухта кабеля Ethernet — категория 5e или CAT5e

         Коннекторы RJ45 для кабеля витой пары CAT-5e

Инструмент для обжима RJ-45

Существует два типа обжима кабелей Ethernet: прямой и перекрестный.

    Кабели Ethernet с прямым обжимом разъемов являются стандартными кабелями, которые используются     почти  для всех целей, и их часто называют «коммутационными кабелями». Настоятельно рекомендуется    продублировать порядок цветов, как показано слева. Обратите внимание на то, что зеленая пара не находится    рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

    Кабели Ethernet с перекрестным обжимом    предназначены для прямого подключения одного    компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Как осуществить правильное оконечивание кабеля витой пары разъемами RJ-45?

    Вырежьте пластиковую оболочку на расстоянии 2,5 см от конца отрезанного кабеля. Эти манипуляции можно осуществить при помощи    режущей части обжимного инструмента, либо кусачек.

    Разберите провода по парам.

    Распрямите и упорядочите провода, как показано на схеме. Порядок цветов очень важен. Ножницами сделайте прямой надрез    через 8 проводов, чтобы укоротить их до 1/2 дюйма (1,3 см) от края общей изоляции до конца проводов.

    Осторожно вставьте все 8 цветных проводов в разъем. Обратите    внимание на положение края синей изоляции провода в разъеме RJ-45.    Также обратите внимание, чтобы провода вошли до конца каналов    разъема.

    Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что синяя изоляция провода не находится внутри разъема, где    ее можно зафиксировать на месте. Зачищенные провода слишком длинные. Провода должны выходить всего на 1,3 см от края синей изоляции.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что провода не доходят до конца разъема.

    Непосредственно обжим кабеля Ethernet.

    Осторожно вставьте разъем нужной стороной в обжимной зажим инструмента и плотно затяните ручки. Медные выступы на разъеме входят в     каждый из восьми проводов. Также имеется пластиковый фиксатор, который удерживает синюю изоляцию провода на месте для     плотной     фиксации разъема. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Обратите внимание, что максимальная эффективная длина обжатого кабеля витой пары ограничивается 100 метрами.

Как обжать витую пару с помощью кримпера: пошаговая инструкция

После знакомства со схемами и стандартами обжима кабеля «витая пара», а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…

Кабель utp с экранированной RJ45

Прежде чем приступать к операции, подготовьте следующее:

    • Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ — максимальная длина сегмента — 100 м.

Кабель UTP 4 пары

    • Коннекторы RJ45 (8Р8С) — минимум два на один почт-корд. Это небольшие «детальки» из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные «ножи», которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен «язычком» — фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы — покрытые слоем металла, который внутри соединяется с экраном провода.

RJ45

    • Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.

Кримпер

    • Стриппер — нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.

Стриппер

    • Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара — все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.

Тестер для сетевого кабеля

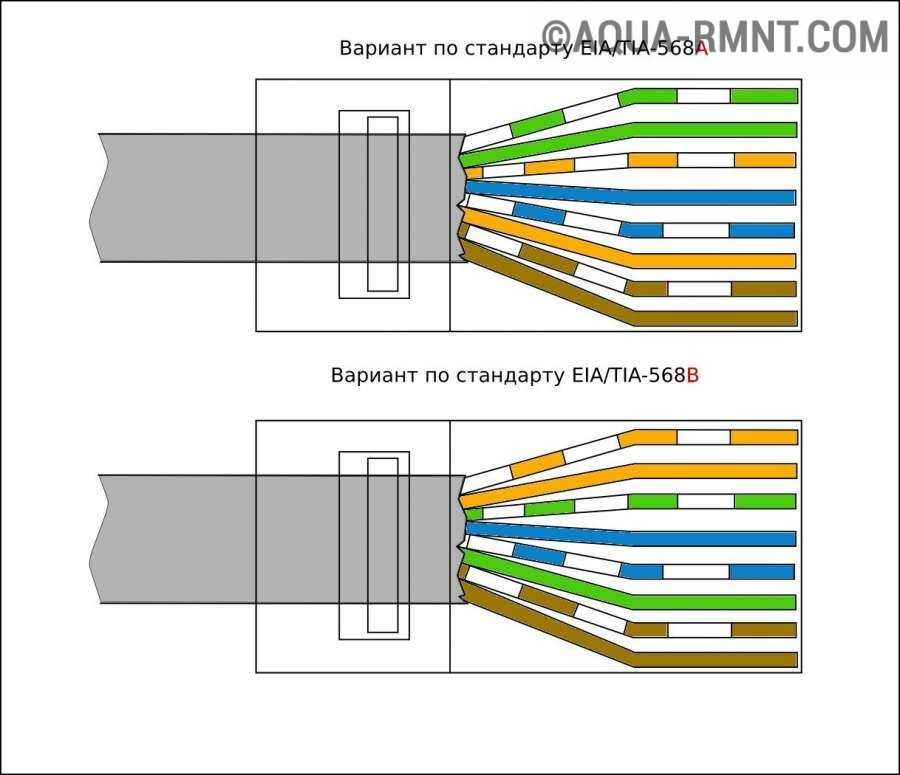

Схемы опрессовки

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая — между двумя свитчами или двумя ПК.

Прямая обжимка

Кроссовый обжим

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки — они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному — к тому, как правильно обжимать витую пару. Рассказываем пошагово:

  1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно — выравнивать его вы будете потом;
  2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;

    Снимаем изоляцию

  3. Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад;

    Отмеряем зачищенные жилы

  4. Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников — так, чтобы все они были одной длины;

    Срезаем лишнее

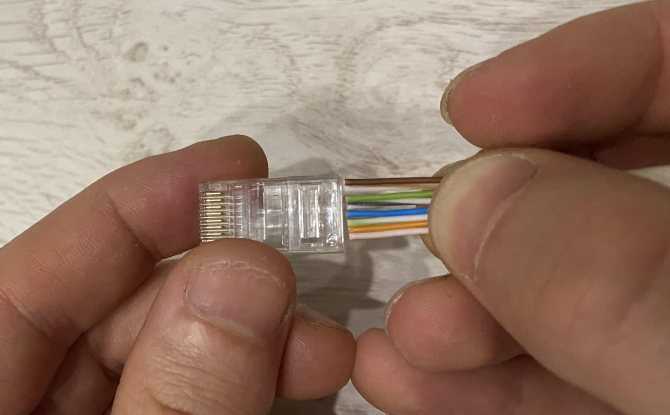

  5. Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху;

    Надеваем коннектор

  6. Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера «8Р» и сожмите инструмент до щелчка;

    Обжимаем коннектор

  7. Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
  8. Следующий этап — тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю — не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек — на то, что данная жила перекрещена или замкнута накоротко;

    Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально — он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось — с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен «помучаться» десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.

Как обжимать сетевые кабели

How_to_crimp_network_cables.pdf

Может быть удобнее обжимать собственные кабели
1. Определите, какие инструменты вам понадобятся (щипцы, кусачки, сетевой кабель, чехол, разъем RJ45)
2. Снимите оболочку с кабеля — не режьте слишком глубоко!
3. Обрежьте тяговую нить.
4. Разделите отдельные пары проводов, отрежьте новый открытый материал (обычно встречается в CAT6)
5. Раскрутите каждую пару.
6. Заказ проводов- Оранжевый белый оранжевый зеленый белый синий синий белый зеленый коричневый белый коричневый (Это не единственный заказ, но самый распространенный)
7. Выпрямите провода и соблюдайте порядок!
8. Обрежьте провод кусачками.
9. Вставьте кабель в разъем RJ45. Убедитесь, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

10. Обожмите разъем RJ45.
11. Проверьте соединение.
12. Наденьте чехол на разъем.
13. Приступайте к тестированию!

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал
. [0m:16s] В сегодняшнем видео мы поговорим о сетевых кабелях. Более конкретно, я хочу рассказать о том, как обжимать один из самых распространенных типов сетевых кабелей, которые мы видим сегодня. Кабели CAT5 или CAT6 с разъемом типа RJ 45.
[0m:34s] Важно понимать, что эти типы кабелей можно приобрести с уже прикрепленными к кабелю разъемами практически любой длины.
[0m:44s] Однако во многих случаях удобнее обжимать собственные соединения, особенно когда вы прокладываете несколько сетевых кабелей разной длины.

[0m:57s] Выполнить это задание очень просто, если выполнить несколько шагов.
[1 мин: 3 с] После того, как вы установили этот тип соединения несколько раз, вы почувствуете себя гораздо более уверенно, зная, что оно было сделано правильно и будет работать так, как вы ожидаете, поэтому первые шаги — определить, какие инструменты нам нужно использовать. когда мы обжимали сетевые кабели. Вы можете видеть здесь, у меня есть обжимной инструмент, у меня есть кусачки, нам, очевидно, нужно использовать любой сетевой кабель, который мы выберем, который будет CAT5, CAT6, CAT5E, у нас есть защитный кожух, и у нас действительно есть разъем RJ 45. Первое, что нам нужно сделать, это снять изоляционную оболочку с нашего сетевого кабеля. В этом случае обжимной инструмент, который мы используем, имеет возможность снять эту оболочку, поэтому вы можете видеть здесь, что мы собираемся скрутить эту оболочку, стараясь не прорезать слишком глубоко, потому что мы на самом деле обрезаем отдельные пары проводов. пиджак. После того, как я снял эту оболочку, в этом конкретном сетевом кабеле появилась стержневая струна, которая очень распространена во многих сетевых кабелях.
Так что я собираюсь пойти дальше и сократить это.

[2m:0s] Как только я перережу PullString, я начну разделять отдельные пары проводов в сетевом кабеле.

[2m:7s] В этот момент вы собираетесь показать еще один кусок материала. Обычно вы видите этот тип материала только в кабеле CAT6. Я собираюсь пойти дальше и сократить это.

[2m:16s] И в этот момент вы можете видеть, что я обнажил четыре разные пары проводов в этом сетевом кабеле.

[2m:23s] Итак, сейчас я начну раскручивать каждую из этих пар.

[2m:28s] Теперь, пока я раскручиваю эти пары, я начну смотреть порядок

[2m:33s] проводов
[2м:35с] пока я их раскручиваю. Когда вы обжимаете любой сетевой кабель, порядок проводов очень и очень важен.

[2m:43s] Заказ в порядке цвета: оранжевый, белый, оранжевый,
[2м:47с] зеленый, белый, синий, синий, белый, зеленый, коричневый, белый, коричневый. Теперь это не единственный заказ, который вы можете сделать. Это наиболее распространенный порядок сетевых кабелей. Есть и другие способы заказа кабеля, но это способ, который обычно используется в большинстве сетевых кабелей. Итак, вы можете видеть здесь, что я проверяю порядок этих кабелей, теперь, когда я их все раскрутил,

[3m:12s] и в этот момент я начну выпрямлять эти провода и следить за тем, чтобы порядок оставался постоянным. Причина, по которой я это делаю, заключается в том, что я должен подготовить эти провода для подключения к нашему разъему RJ 45.

[3m:26s] Как видите, я проверил правильность моего заказа, и провода были немного выпрямлены. Итак, я возьму свои кусачки

3м:33с] Я перережу этот провод,

[3м:35с] и это даст мне очень хорошее, чистое соединение

[3 м:39 с] до фактического

[3 м:40 с] переместите в часть соединения RJ 45.

[3m:43s] Итак, после того, как мы обрезали наши сетевые кабели, и у нас есть хороший чистый край, и мы убедились, что загрузчик действительно находится на кабеле,

[3m:49s] вы можете видеть здесь I У меня прекрасный чистый край, и порядок моих проводников правильный. Я возьму свой разъем RJ 45, я очень осторожно вставлю

[4 м: 1 с] свой кабель,
[4м:2с] убедившись, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

[4m:9s] Затем я возьму обжимной инструмент, предназначенный для обжима восьмиконтактного разъема RJ 45, и вставлю разъем RJ 45, чтобы убедиться, что провод надежно закреплен,

[ 4m:19s], а затем я собираюсь плотно обжать,

[4m:21s], убедившись, что на этом коннекторе образовался прочный зажим.

[4m:25s] Я пойду дальше и проведу тест на растяжение, чтобы убедиться, что у меня надежное соединение. Я собираюсь удостовериться, что вижу все отдельные провода, идущие в самом верху этого разъема, и убедиться, что у меня хорошее соединение.

[4m:36s] Тогда я возьму свой ботинок

[4m:38s] и надену его на разъем.

[4m:40s] Это просто помогает защитить соединение RJ 45. На этом этапе вы сделали нам успешный обжим сети RJ 45, это восемь контактов,

[4m:49s], и на этом этапе вы можете перейти к тестированию соединения.

[4m:54s] Если вы уверены, что соединение выполнено правильно, рекомендуется протестировать кабель, чтобы убедиться, что он будет функционировать должным образом. для облегчения выполнения этого типа проверки рекомендуется использовать восьмиконтактный кабельный тестер, совместимый с разъемом RJ 45.

[5m:12s] Этот тип тестера гарантирует, что каждый штырек был обжат в нужном месте. Если была допущена ошибка, вы будете уведомлены о том, какие контакты не на месте или вообще не обеспечивают надлежащего соединения.
[5m:25s] В некоторых случаях может потребоваться отрезать разъем и заново обжать новый разъем на его месте.
[5m:33s] Изучение этого навыка может быть очень простым и не требует много времени. Немного потренировавшись, вы будете очень уверены, что все ваши соединения выполнены правильно и будут безотказно работать долгое время.
[5m:48s] Для получения полной линейки промышленных сетей, оборудования и тысяч других продуктов посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов перейдите на сайт RSPSupply.com, крупнейшего в Интернете источника промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Обжим Ethernet-кабелей — Seattle Community Network Docs

В этой статье вы узнаете все об обжиме Ethernet-кабелей!

Что такое обжим кабеля Ethernet?

Обжим кабеля Ethernet — это процесс прикрепления разъемов к концам кабелей Ethernet. Этот процесс также называется «обжим RJ45», потому что RJ45 — это название разъемов, которые используются для кабелей Ethernet, и именно они обжимаются.

Почему?

Настройка сетей включает установку длинных кабельных соединений Ethernet между различными устройствами. Вместо того, чтобы покупать готовые кабели Ethernet различной длины (например, 5 футов, 10 футов, 50 футов и т. д.), более практично просто иметь большую катушку кабеля, которую мы можем свернуть и обрезать до нужной нам длины.

Поэтому нам нужно иметь возможность присоединить разъемы RJ45 к концам этих обрезанных кабелей, чтобы мы могли их действительно подключить!

Набор для обжима

Вот некоторые инструменты, которые должны быть в вашем наборе для обжима!

Обжимной инструмент RJ45

Обжимной инструмент RJ45 является наиболее важным инструментом. Хотя технически возможно обжимать кабели Ethernet без этого специализированного инструмента, это не очень практично для обжима большого количества кабелей.

Его основная функция заключается в том, чтобы выполнять фактическую «обжимную» часть сжатия/обжатия крошечных золотых контактов в разъеме RJ45 на кабелях Ethernet. Он также имеет лезвия, которые можно использовать для резки или зачистки проводов.

Инструмент для зачистки кабеля

Инструмент для зачистки кабеля используется для снятия защитного экрана с кабелей и обнажения внутренних проводов. Вы также можете сделать то же самое с помощью простого лезвия или ножниц. Самое сложное в зачистке кабелей — не перерезать внутренние провода!

Разъемы RJ45

Разъемы RJ45 необходимы для обжима, поскольку они имеют 8 золотых контактов, которые обжимаются на 8 проводах кабеля Ethernet. Это то, что подключается к портам Ethernet! Они также оснащены защелкой/зажимом, который фиксирует кабель Ethernet в порту после его подключения.

Колпачки RJ45

Колпачки RJ45 можно дополнительно использовать для защиты разъема RJ45. Он обеспечивает изоляцию и предотвращает легкий разрыв кабеля. Они должны быть надеты на кабель, прежде чем вы наденете разъемы RJ45!

Кабельный тестер RJ45

Кабельные тестеры RJ45 позволяют гарантировать правильность выполнения работы!

Они состоят из двух частей, которые отделены друг от друга, и вы подключаете каждый конец обжатого кабеля Ethernet к порту на каждой части. Затем вы включаете его, и кабельный тестер проверит соединение для всех 8 контактов. Если на каком-либо из контактов есть отсутствующие огни, это означает, что вы где-то напутали и должны перезапустить!

Как обжать кабель Ethernet

Предполагая, что у вас есть набор для обжима и кабель Ethernet, который нужно обжать, вот все шаги!

Шаг 0) Наденьте кожух RJ45 (дополнительно)

Шаг 1) Зачистите кабель

  • Вставьте кабель в прорезь инструмента для зачистки и поверните его вокруг кабеля, чтобы сделать ровный разрез вокруг оболочки. Будьте осторожны, чтобы не порезать провода внутри!
  • Разверните экран из синей фольги и пластик, чтобы открыть витые пары проводов.
  • Отодвиньте медный заземляющий провод в сторону. (Не обращайте внимания на белую нить.)

Шаг 2) Организуйте провода

На этом этапе вы возьмете 8 цветных проводов внутри кабеля Ethernet и расположите их в правильном порядке цветов.

ПРИМЕЧАНИЕ Это самая сложная часть обжима! Провода маленькие и их трудно контролировать. Не торопитесь и убедитесь, что вы делаете этот шаг правильно! В противном случае вам, возможно, придется вернуться и перезапустить.

Шаг 2.1) Раскрутите провода

Должно быть 4 пары проводов: зеленый, коричневый, оранжевый и синий. Каждая пара имеет провод сплошного цвета и провод полосатого цвета. Раскрутите эти пары и разделите их на 8 проводов.

Шаг 2.2) Выпрямите провода

После раскручивания проводов они, вероятно, все еще перекручены и выглядят так, как будто их хотят скрутить. На этом этапе вы должны аккуратно схватиться за все провода и попытаться выпрямить их, потянув за них. Это предотвратит перемещение проводов в дальнейшем.

ВНИМАНИЕ Не обрывайте провода!

Шаг 2.3) Разложите провода по порядку

Выпрямив провода, расположите их в правильном порядке! Убедитесь, что все провода плоские и находятся на одной линии друг с другом.

Заказ этих проводов:

  1. Оранжевый с полосками
  2. Оранжевый сплошной
  3. Зеленый с полосами
  4. Сплошной синий
  5. Сплошной синий
  6. Сплошной зеленый
  7. 909510152
  8. Однотонный коричневый

СОВЕТ Разложив их по порядку, снова расправьте их вместе! Это поможет держать провода вместе.

Шаг 2.4) Обрежьте провода

Равномерно обрежьте провода до длины примерно 1/2 дюйма с помощью ножниц или лезвия обжимного инструмента. Вы хотите убедиться, что у вас достаточно места для проводов, чтобы дойти до конца разъема RJ45. Но также постарайтесь оставить место для экрана кабеля, который будет вставлен в разъем.

СОВЕТ Вы можете положить провода бок о бок к разъему RJ45, чтобы увидеть, как долго вы должны его обрезать. Посмотрите на следующий шаг, чтобы увидеть, как выглядит конечный продукт.

СОВЕТ Если у вас нет экрана внутри разъема, провода могут позже отломиться, а это плохо.

СОВЕТ Убедитесь, что вы обрезали провода ровно!

Шаг 3) Вставьте провода в разъем RJ45

Аккуратно вставьте 8 проводов в разъем. Убедитесь, что зажим обращен от вас! Если его действительно сложно вставить в разъем, возможно, вы недостаточно распрямили провода на шаге 2.2 или 2.3.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Вставка проводов зажимом от себя является стандартным. Однако технически вы можете сделать это «наоборот» и вставить провода с зажимом, обращенным к вам, если вы делаете это на обоих концах кабеля. Вы не должны делать этого на практике, потому что другие могут запутаться, глядя на ваш кабель.

Шаг 4) Обожмите

Вставьте разъем RJ45 в слот обжимного инструмента для разъемов RJ45. Слот должен быть помечен примерно как «8P» для 8-контактного разъема RJ45, который вы используете.

На этом этапе вы выполняете настоящую часть «обжима» и обжимаете/сжимаете/втыкаете 8 золотых контактов на разъеме RJ45 в 8 цветных проводов.

СОВЕТ Сожмите изо всех сил! Вы должны убедиться, что все 8 контактов обжаты.

Шаг 5) Проверка

Раздвиньте две части тестера и вставьте каждый конец кабеля в любую часть. Поверните переключатель в положение «Вкл.» или «Медленно». Если он работает, все 8 цифр должны мигать зеленым.

Если какой-либо из них не горит зеленым, значит, что-то не так, и вам нужно переделать! Разъем RJ45 нельзя использовать повторно после обжима, поэтому вам следует просто отрезать конец и вернуться к шагу 1.
