распиновка, обжим витой пары, подключение

Интернет кабель, который заходит в жилище, зачастую имеет разъем RJ-45 из пластика, предназначенный для установки в розетку или гнездо роутера. Этим коннектором также оборудуются провода, которые подключают компьютер к модему или другому ПК. Благодаря прозрачности корпуса внутри можно увидеть проводники с изоляцией, окрашенной в разные цвета. Для корректного монтажа сетей нужно уметь производить обжимку такого кабеля и понимать, как распределяются жилы в соединении.

Содержание

1. Что такое RJ-45
2. Распиновка RJ-45
3. Подготовка к обжиму витой пары
4. Специнструмент для работы
5. Схемы обжима
6. Сквозные и перекрестные соединения
7. Как обжать витую пару с помощью подручных средств

Что такое RJ-45

RJ-45 – обозначение стандарта, согласно которому принято соединять ПК и сетевые коммутаторы. В нем используются экранированные провода в восемь жил – витые пары. Также для организации сетей используют и другие приспособления, к примеру, клеммник и специальный разъем — коннектор RJ-45. Маркировка витых пар сообщает пользователю сведения о кабеле и помогает подобрать изделие под конкретную задачу. Для домашнего интернета нужны именно экранированные варианты.

Этот стандарт широко используется для передачи данных по сетям. Интернет розетка RJ 45 бывает наружной и внутренней. Приспособления первого типа устанавливают на стену и используют, если кабель проходит по ней. Внутренние конструкции монтируют в стеновой толще и подходят для случаев, когда провод прячется именно там. Оба типа розеток имеют разборный корпус, состоящий из двух частей: одна играет защитную роль, вторая предназначена для фиксации. Есть также компонент, соединяющий гнездо с проводом и снабженный тонкими контактами.

Распиновка RJ-45

Распиновкой называют расположение проводников и контактов в коннекторе так, чтобы канал мог реализовать обмен данными. Существует два стандарта схемы – Т568А и Т568В. В России более распространена распиновка RJ-45 по стандарту В.

У витых пар может быть 2 или 4 пары проводников. Первый тип используется для передачи данных на невысокой скорости, второй – на высокой (более 1 Гб/с). В жилые здания чаще заводятся потоки до 100 Мб/с, но, поскольку технологии совершенствуются и быстрое соединение становится все более распространенным, лучше сразу организовывать сеть из 8 проводов. Тогда не придется ничего переделывать, если скорость изменится: в любом случае коннекторы и розетки используют 8 контактов.

Да

49.88%

Нет

38.59%

Предстоит

11.53%

Проголосовало: 425

Подготовка к обжиму витой пары

Обжим витой пары требует предварительной подготовки кабеля. Зачистку конца производят на 1,5 длины самого коннектора (около 7 см). При этом нужно проявлять аккуратность, чтобы не нарушить целостность жильной оболочки.

Пары проводников имеют разные цвета и свиваются в определенном порядке. Их раскручивают так, чтобы защищенная оболочкой часть кабеля осталась в прежнем виде, чтобы сохранить устойчивость к помехам на всем протяжении изделия. Также важно распределить проводники по цветам.

Специнструмент для работы

Кримпер

Для зажима проводов в коннекторе применяются специальные клещи – кримпер. Они имеют сходство с пассатижами, но в рабочей зоне у них предусмотрено гнездо для интернет-разъема. В него вставляют коннектор с размещенными в соответствии со схемой проводниками и сжимают ручки до щелчка. Если покупать специальный инструмент нет желания, можно произвести обжим и отверткой с кусачками.

Если в наличии есть стриппер, он тоже будет полезен для процедуры. Этим инструментом можно подрезать кабель и снимать с него изоляцию.

Также будет полезно иметь приспособление для проверки качества сигнала и выявления короткого замыкания. Производят ее, когда кабель уже обжат. Лучше применять для этого тестер для витых пар. Подойдет для процедуры и привычный мультиметр.

Стриппер Тестер витой пары Мультиметр

Схемы обжима

Процесс распиновки и обжима технически выполняется просто. Самое трудное – корректно разместить жилы и не смешать их в кучу. Важно также правильно выбрать схему, подходящую текущей задаче.

Сквозные и перекрестные соединения

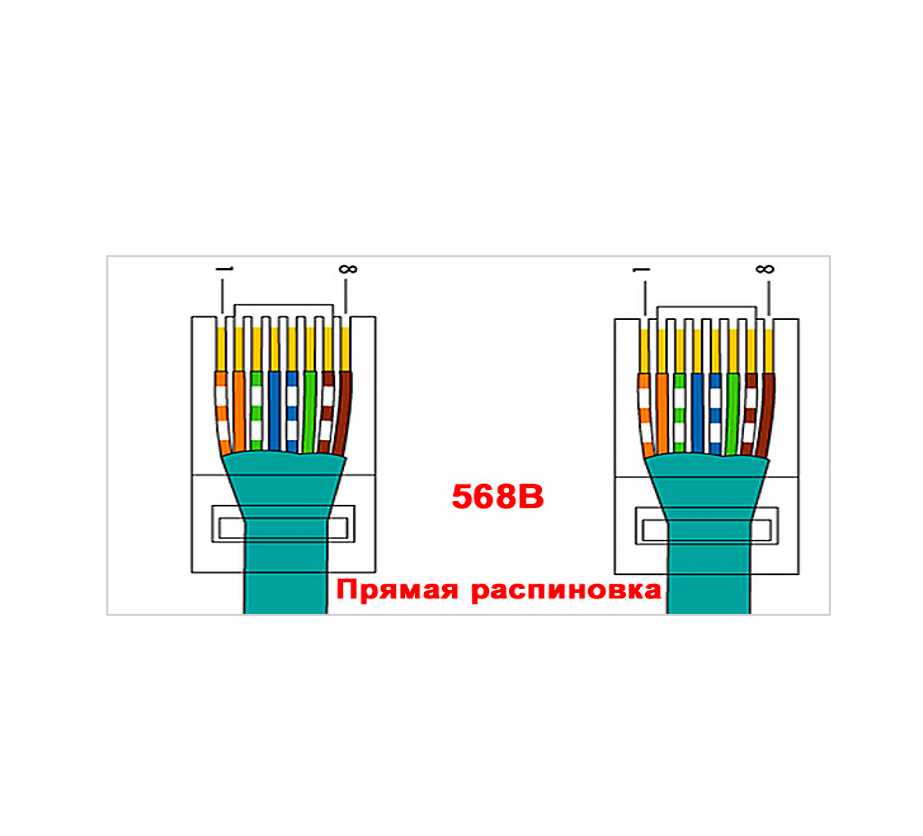

Существует два типа схем: прямая (или сквозная) и кроссовер (или перекрестная). Прямая схема используется для соединения разнотипных устройств – как правило, ПК или телевизора с роутером или маршрутизатором. Запомнить эту схему легко: в ней все цвета проводов на всех разъемах идентичны. Главное – знать их порядок.

Перекрестную схему применяют для связи однотипных приборов – к примеру, двух компьютеров или устройств маршрутизации. Она немного сложнее и отличается тем, что некоторые провода (зеленый и оранжевый, бело-зеленый и бело-оранжевый) меняются местами.

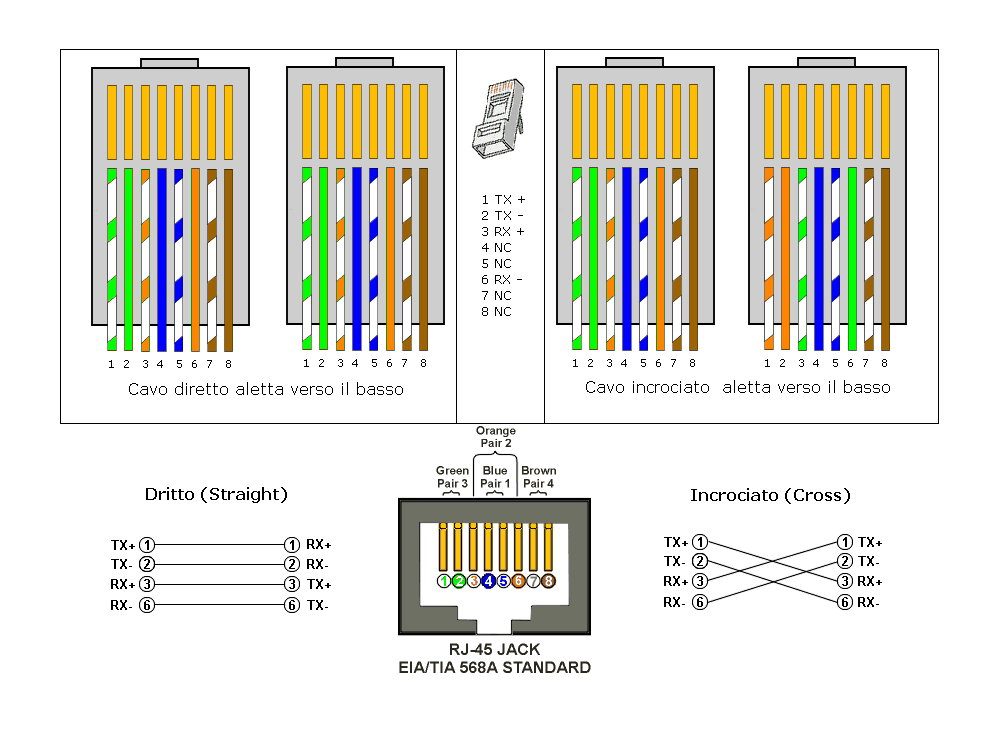

Сами схемы для 8 и 4 пар проводов выглядят так:

• Для прямого подключения 8 жил действует такой порядок: бело-рыжий, рыжий, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Он сохраняется и для второй стороны.
• Модификация для 4 жил: бело-оранжевый, оранжевый, бело-зеленый, 2 пустых места, зеленый, 2 пустых места.
• Перекрестная схема в восьмижильном исполнении имеет такую последовательность: 1 ряд – бело-рыжий и бело-зеленый, 2 – рыжий и зеленый, 3 – бело-зеленый и бело-рыжий, 6 – зеленый и рыжий. Остальные ряды идентичны прямому подключению.
• Для 4 жил перекрестный вариант выглядит так: 1, 2, 3 и 6 ряды идентичны кроссовер-схеме для 8 жил, прочие – пустые места.

Сейчас скрещивающиеся схемы становятся все менее распространенными. Многие приборы выбирают подходящий метод коммутации автоматически. Скоро производить обжим можно будет лишь прямым методом.

Как обжать витую пару с помощью подручных средств

Производить обжим можно разными способами – специальными клещами или обычной плоской отверткой. Предварительно с кабеля надо снять общую изоляцию на длину 7 см. Для этого на нем в нужном месте делают аккуратный надрез ножом, а потом сгибают изделие в разные стороны от него. После этого удаляют общую изоляцию кабеля и экранирование. Проводники расправляют и подрезают до одной длины.

При работе с клещами дальнейшая последовательность действий будет выглядеть так:

1. Проводники раскладывают по порядку в соответствии с выбранной схемой.
2. Жилы в нужной последовательности помещают в каналы коннектора. Каждая из них должна четко попасть в свое место до упора.
3. Штекер вставляется в разъем на обжимнике.
4. Поддерживая кабель, ручки клещей аккуратно сжимают до появления щелчка. Если все делается корректно, обжим будет проведен без приложения усилия. Если действие идет тяжело, нужно проверить, удачно ли провод сел в гнездо, и попробовать еще раз.

При работе со шлицевой отверткой оплетку предварительно снимают острым ножиком. Делать это надо очень аккуратно, чтобы не повредить индивидуальную изоляцию. Провод с разложенными в нужном порядке жилами помещают в коннектор и прижимают планкой для предотвращения смещения. Проводники должны плотно прижаться к пластинам. Затем разъем кладется на ровную поверхность. Отверткой нужно нажать на каждую пластину. Затем нужно проверить, что контакты вдавлены надежно и располагаются на одном и том же уровне.

Валера

Голос строительного гуру

Задать вопрос

В продаже можно встретить и самообжимающиеся коннекторы. Для их монтажа не понадобится ничего, кроме ножа для удаления изоляции с кабеля. Открыв устройство, в его пазы заводят жилы (внутри есть цветная маркировка, что упрощает раскладку). Когда коннектор закрывают, провода надвигаются на контакты.

Можно ли использовать коннектор повторно

Вместо кримпера специального инструмента для обжима витой пары в RJ мы будем использовать обычную отвертку. А для зачистки витой пары — нож. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как установить разъем на интернет кабель
• Как обжать вилку RJ-45 на utp кабель витая пара без клещей
• Как произвести обжим кабеля RJ45
• Коннектор RJ-45, RJ-11 и его особенности
• Типы коннекторов и их устройство
• Соединение сетевого кабеля с коннектором. Витая пара: способы обжима, схема соединений
• Вход для интернет кабеля. Как удлинить и соединить интернет-кабель в домашних условиях
• Как сделать обжим интернет кабеля.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Индукционная плита как повторно не сжечь транзистор

Как установить разъем на интернет кабель

Вместо кримпера специального инструмента для обжима витой пары в RJ мы будем использовать обычную отвертку. А для зачистки витой пары — нож. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора — не лучшая идея.

Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи. Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок.

Настоящее мастерство — не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них. Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме — обычную шлицевую отвертку, кусачки, плоскогубцы.

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем.

Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно. Установленный таким способом коннектор выглядит не слишком аккуратно, но по качеству может не уступать обжатому традиционно. Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть.

Вот список того, что понадобится:. После традиционной опрессовки с помощью обжимных щипцов патч-корд принято проверять кабельным тестером, чтобы определить, все ли проводники подключены к контактам, нет ли перекрестов жил внутри кабеля или короткого замыкания. Надеемся, вы помните, что прямым патч-кордом соединяют ПК и сетевые устройства, а кроссовым — два ПК или два свитча между собой.

В каком порядке должны располагаться проводники при том и другом способе обжима, вам напомнит приведенная ниже картинка. Вот вы и разобрались, как обжимать витую пару без инструмента. Точнее, с инструментом, да не тем, к которому, как нам кажется, вы успели привыкнуть. Теперь, когда вам известно почти всё об изготовлении патч-кордов, можете сами придумывать способы опрессовки и делиться ими с нами и нашими читателями.

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь.

Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные. Вот заводские стандарты длины патч-кордов с вилками RJ 0. Кабель меньшей или большей длинны производитель изготавливает под заказ. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе.

На изображении ниже показан один из множества видов кримперов. Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный Cross-Over кабель.

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN. Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 для компьютерных сетей.

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом. Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы.

Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов.

Для удобства можно зафиксировать кабель рукой в которой держите отвертку. На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил. Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту. На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами.

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер. Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения.

Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех.

Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары UTP. Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства компьютеры, ТВ-приставки, принтеры к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой до метров.

Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара. Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы проводника.

Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме. Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании.

Защищённый морозостойкий провод с медными проводниками стоит в 3—4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами.

Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет. Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным. Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля.

Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно. Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора.

Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Если изучить разъёмы недорогого мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку. Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые.

Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Стандарты различаются расположением зеленых и оранжевых жил.

Как обжать вилку RJ-45 на utp кабель витая пара без клещей

Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Настоящее мастерство — не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них. Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме — обычную шлицевую отвертку, кусачки, плоскогубцы. Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать просто нецелесообразно.

Обжим коннекторов RJ и RJ клещами и без клещей. Повторное обжатие использованной вилки RJ.

Как произвести обжим кабеля RJ45

При организации сетей коммуникации, в основе которых лежит кабель витая пара, специалисты применяют различные коннекторы, джеки, разъемы и т. Для правильного подбора коннекторов, необходимо изучить их разновидности, характеристики и способ применения. Кабель витая пара — это продукция, состоящая из пары проводников, скрученных между собой, а также вокруг аналогичных пар. LAN-кабель между собой различается по количеству скрученных пар проводников и варианту исполнения. Кабели, созданные на основе витой пары, подразделяются на семь основных категорий, из которых каждая имеет свои свойства. Чем выше категория кабеля, тем лучше скорость передачи данных. Самое широкое распространение получили RJ-коннекторы RJ

Коннектор RJ-45, RJ-11 и его особенности

С ценами на монтажные работы вы можете ознакомиться по ссылке. Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ и телефонного RJ Для снятия изоляции удобно использовать стриппер HT Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию.

При помощи сетевого кабеля осуществляется подключение компьютера к роутеру либо объединяются два компьютера в одну сеть и т. Когда сетевой провод сломался, или вам необходимо увеличить его длину, или объединить несколько рабочих мест — во всех этих случаях понадобиться новый сетевой кабель, который продаётся без коннекторов.

Типы коннекторов и их устройство

Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Настоящее мастерство — не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них. Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме — обычную шлицевую отвертку, кусачки, плоскогубцы. Опрессованный кабель без использования щипцов.

Соединение сетевого кабеля с коннектором. Витая пара: способы обжима, схема соединений

Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду. Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.

И тут возникает вопрос: как обжать коннектор? как обжать коннектор для интернета повторно, без нового коннектора. вам необходимо будет использовать новый коннектор, так как этот уже неисправный.

Вход для интернет кабеля. Как удлинить и соединить интернет-кабель в домашних условиях

Дубликаты не найдены. Все комментарии Автора. Комментарий удален. Причина: данный аккаунт был удалён.

Как сделать обжим интернет кабеля.

В современных компьютерных сетях в число самых распространенных видов коннекторов входят коннекторы RJ Здесь же нельзя не упомянуть о разновидностях RJ 11 и RJ 12, но называть их компьютерными коннекторами будет неверно. Несмотря на бесспорное внешнее сходство RJ 45 и RJ 11, между ними есть принципиальное различие: RJ 11 может обслуживать только телефонные сети, в то время как RJ 45 соединяет компьютерное, сетевое, телекоммуникационное оборудование. Коннектор RJ11 4P4C.

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии.

При прокладке новых или ремонте старых компьютерных сетей приходится делать обжим кабеля RJ Можно приобрести готовый кабель с коннекторами, но предпочтительнее приобрести провод нужной длины, а затем его обжать у специалиста или самостоятельно. Обычный сетевой кабель состоит из 4 пар проводов, свитых между собой. Отсюда и название — витая пара. Обжим проводов дело не сложное, но требующее определенных навыков. Даже специалисты не всегда могут сделать это с первого раза.

Скорее всего в вашем браузере отключён JavaScript. Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта. Для соединения оптических кабелей в муфтах или установки пигтейлов в кроссах обычно используют сварочный аппарат — он позволяет надежно и с максимальной плотностью фиксировать волокна, а так же оставлять технологические запасы на повторное соединение и перемещения волокон в кабеле под воздействием температуры и растягивающего усилия.

Как подключить разъемы Ethernet ЛЕГКИМ СПОСОБОМ! (Cat5e/Cat6 RJ45 Pass Through Connectors)

Как собрать кабели Ethernet CAT5e или CAT6 с нуля, используя сквозные разъемы RJ45, иногда называемые EZ Pass Through или Snap Plugs.

Узнайте, как сделать кабель Ethernet (соединительный провод) и установить разъем RJ45 с помощью сквозного обжимного инструмента RJ45 для заглушек. Этот тип вилки RJ45 позволяет 8 проводникам проходить через конец, что облегчает обеспечение правильного порядка цветных проводов (T-568A или T-568B) и идеальное размещение внутри гнезда перед обжимом.

---

В течение многих лет я устанавливал вилки RJ45 на кабель Ethernet с закрытыми вилками, где вы должны измерить длину или угадать, а затем надеяться и молиться, чтобы все они полностью и правильно выровнялись на конце и наденьте Не меняйте местами внутри, пока не станет слишком поздно, а затем обжимайте одним из этих стандартных инструментов.

Несмотря на то, что у меня это неплохо получалось, за эти годы я до сих пор сбился со счета тому, сколько раз мне приходилось отрезать конец и начинать заново с нуля, теряя впустую вилку, которую нельзя использовать снова, и делая кабель все короче и короче с каждым сбоем.

Что ж, теперь есть лучший способ, используя немного другой тип вилки RJ45 и другой инструмент для обжима. Итак, это руководство покажет вам, как легко подобрать конец и собрать собственные кабели Ethernet от начала до конца.

Итак, чтобы начать делать собственные кабели Ethernet, вам понадобится…

• https://geni.us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего использования. случае, но мы не будем вдаваться в различия в этой статье
• https://geni.us/RJ45PassThru — вилки RJ45 — убедитесь, что вы покупаете сквозные вилки, иногда называемые защелкивающимися заглушками, и, при необходимости, компенсаторы натяжения, которые помогают предотвратить защелкивание маленького рычага зажима
• https://geni . us/RJ45Crimp — Инструмент для обжима RJ45 — он должен быть с лезвием (для защелок)
• https://geni.us/Snips — Пара ножниц
• https://geni.us/PunchDownTool — Полезно иметь один из этих мини-инструментов для зачистки проводов и перфоратора, а также он будет полезен, если вы хотите подключить какие-либо настенные розетки.0025
• https://geni.us/NetworkCableTester — наконец, кабельный тестер — это необходимо для проверки правильности и работоспособности кабеля и всех 8 соединений, прежде чем вы начнете использовать его в настройке сети.

( Уведомление: указанные выше ссылки являются аффилированными, что означает, что мы получаем небольшую комиссию за соответствующие продажи без каких-либо дополнительных затрат для вас. )

Итак, берите кусачки и отрезайте столько кабеля, кабельной трассы, над которой вы работаете — обязательно оставьте достаточное количество лишнего, отчасти потому, что несколько сантиметров будут обрезаны с обоих концов, и , потому что всегда лучше иметь немного лишнего, чем понять, что кабель слишком короткий! Некоторые инструменты для обжима также включают кусачки и стриппер, хотя я предпочитаю использовать свои собственные отдельные кусачки и стрипперы, но решать вам.

Если вы собираетесь надевать компенсационные сапоги, наденьте их сейчас, прежде чем начинать надевать конец.

Сетевой кабель состоит из 4 витых пар, всего 8 проводов. Кабель Cat6 обычно также имеет свободную пластиковую жилу, проходящую по центру, чтобы уменьшить перекрестные помехи между этими 4 витыми парами. Каждая пара имеет цветовую маркировку: одна из пар однотонная, а другая — дань уважения американскому рок-дуэту из Детройта.

Снимите наружную оболочку примерно на 3 см, стараясь не повредить внутренние проводники. Отрежьте пластиковый разделитель перекрестных помех и нить рипкорда, которые проходят внутри кабеля. Затем раскрутите все 4 пары проводов, крепко зажмите каждый провод между большим и указательным пальцами и пройдитесь таким образом, чтобы выпрямить их как можно лучше.

Теперь пришло время расположить 8 проводов в правильном порядке, чтобы мы могли подать их в вилку. Я держу небольшую распечатку в своей корзине с разъемами, или вы можете просто погуглить «схема подключения RJ45». Есть 2 основных стандарта, Т-568А и Т-568Б — разница только в том, что зеленые и апельсины меняются местами. Ключевым моментом является то, что проводка одинакова на обоих концах кабеля, поэтому, если вы просто делаете отрезок кабеля для себя дома и заканчиваете оба конца штекером RJ45, то это действительно не имеет никакого значения — пока вы используете один и тот же конец. Я предпочитаю Т-568Б, потому что он наиболее распространен. Итак, это оранжевый и белый, сплошной оранжевый, зеленый и белый, сплошной синий, синий и белый, сплошной зеленый, коричневый и белый, сплошной коричневый.

Если вы добавляете кабель к существующей установке или заменяете неисправный конец, убедитесь, что вы используете тот стандарт, который уже используется в этом месте, чтобы облегчить себе задачу и другим инженерам, которые могут работать там позже. ты.

Итак, расставьте их в правильном порядке и снова проведите пальцами, чтобы еще больше выпрямить их, чтобы они сидели правильно и в правильном положении. На этом этапе я считаю полезным взять кусачки и аккуратно зажать кабели — но пока не обрезать их — и связать концы прямо друг с другом и дважды проверить, что цвета все еще в правильном порядке. Затем, крепко удерживая основание проволоки большим пальцем, отрежьте от конца короткий отрезок, чтобы на конце получился действительно аккуратный тугой пучок.

Далее возьмите торцевую заглушку. Эти сквозные, в отличие от того, который я показал вам в начале видео, имеют открытые концы, что означает, что вы можете проткнуть пряди прямо насквозь, что позволяет вам дважды проверить правильность порядка, прежде чем зафиксировать и обжать штекер, и это также гарантирует, что все они выровнены правильно и прямо до самого кончика для идеального формирования кабеля каждый раз.

Итак, после того, как вы отрезали короткий отрезок от конца, аккуратно вставьте расположенные провода в штекер и дайте им «пройти сквозь» это, отсюда и название, продолжая движение до тех пор, пока внешняя оболочка (в данном случае белая) не окажется полностью внутри, насколько это возможно. Затем осмотрите 8 проводов и снова убедитесь, что все 8 находятся в правильном порядке. Если вы случайно ослабили хватку слишком рано, вставляя конец, и какие-либо кабели, например, оказались в неправильном порядке, вы, конечно, можете просто снять его, исправить и снова вставить без необходимости начинать снова, тратить вилку и делать кабель снова немного короче.

Как только вы будете довольны концом, вставьте его в обжимной инструмент и плотно сожмите его — это сделает две вещи, не только обожмет вилку, удержит весь кабель на месте и соединит все 8 контактов с 8 провода, но острое лезвие на задней панели также отрезает все лишнее, что каждый раз обеспечивает идеальную и аккуратную работу. Затем вы можете надеть чехол для снятия натяжения вверх и поверх зажима, и это первый конец! Повторите точно такой же процесс с тем же порядком проводки для другого конца, а затем обязательно проверьте кабель с помощью кабельного тестера, подобного этому.

При этом проверяются все 8 проводов по отдельности — он сообщит вам, что 8 соединений в порядке на обоих концах, а также что они подключены правильно на обоих концах в правильном порядке — или, по крайней мере, в одинаковом порядке на обоих концах. Он делает это, отправляя импульс по каждому проводу по очереди, от ведущего устройства к удаленному. Вы должны увидеть последовательность от 1 до 8 на обоих концах, и когда это произойдет, вы поймете, что кабель работает отлично. Если вы получаете последовательность \, которая не идет точно от 1 до 8 на обоих концах, вы знаете, что где-то допустили ошибку. Если это длинный кабель — а кабели Cat5e и Cat6 подходят для 100 м — тогда вы можете разделить главную и удаленную части кабельного тестера и поместить по одному на каждом конце кабельного участка, чтобы проверить его.

Куда вы собираетесь прокладывать сетевой кабель? Используете ли вы сквозные разъемы RJ45 или более старые? Дайте мне знать в комментариях, и вы также можете присоединиться к каналу, чтобы получить дополнительные привилегии и техническую поддержку от меня.

Ссылки для приобретения: (платно)
Ethernet-кабель Cat6: https://geni.us/Cat6
Сквозные / защелкивающиеся заглушки RJ45: https://geni.us/RJ45PassThru
Инструмент для обжима защелкивающихся заглушек RJ45: https:// geni. us/RJ45Crimp
Кусачки/ножницы: https://geni.us/Snips
Инструмент Punch Down: https://geni.us/PunchDownTool
Тестер кабеля Ethernet: https://geni.us/NetworkCableTester

Присоединяйтесь к этому каналу, чтобы получить доступ к привилегиям:
https://www.youtube.com/ SwitchedOnNetwork/join

Вот диаграмма RJ45 Pinout T-568B, которая была первым результатом в Google Images в демонстрационном видео: https://www.showmecables.com/blog/post/rj45-pinout

Больше чтения, T- 568A и T-568B: https://www.canford.co.uk/TechZone/Article/RJ45ConnectorWiring

ethernet кабель ethernet как сделать более длинный кабель ethernet как сделать сетевой кабель быстро как сделать кабель ethernet как сделать кабель ethernet как сделать кабель ethernet дома как сделать кабель ethernet cat5e как сделать кабель ethernet cat6 как сделать сделать разъем кабеля Ethernet как сделать концы кабеля Ethernet как удлинить кабель Ethernet как сделать сетевые соединительные кабели как сделать сетевые соединительные кабели rj45 как сделать кабель Ethernet
