Как соединить витую пару без потерь: обзор способов наращивания витой пары

Высокотемпературная витая пара / Хабр

Возникла задача – считывать данные по RS-422/485 с устройства в 30-50 метрах. Устройство очень сильно нагревается в процессе работы (по расчетам ~150 градусов). А также на месте работы устройства имеются непредсказуемые и сильные электромагнитные помехи, поэтому оставлять сигнальные линии без скрутки было опасно потерей данных.

Температура не удивительная – подумаешь, небольшой нагрев. Но, подобные температуры – это даже не индустриальная электроника, это – космос, авиация, добыча нефти. Ладно, электроника, с ней понятно – слишком усложняется производство -> растет цена -> меньше заказов -> растут расходы. Но с кабелем-то не должно быть таких проблем? Это ведь просто медь в определенной оболочке/изоляции, так? Тем более, темная изоляция – под солнцем без ветра – должна очень сильно нагреваться. Я был полон уверенности, что вот, первая же страница поисковика даст мне ответ. Оказалось, что нет.

Одним из открытий для меня было, что “Огнестойкие кабели не работают при большой температуре.

Большинство из таких витых пар/интерфейсных кабелей всего лишь не распространяли горение и не выделяли вредные/удушающие вещества. Некоторые кабели гарантировали работоспособность в течении лишь нескольких часов на открытом огне.

При этом, максимальная температура эксплуатации не превышала 90 градусов. Приведу пару примеров:

  • ТЕХНОКСБСнг(A)-FRHF

  • КСБ ГСнг(А)-FRHF

Подавляющее большинство кабелей/проводов, которые прекрасно работают на данных температурах, не поставляются скрученными, у них нет контроля импеданса, они не подходят для выбранного интерфейса. Данные кабели предназначены для подвода питания, контрольных измерений. Приведу пару примеров, может именно они вам помогут:

  • РусТерм® от ОКБ “Термоавтоматика”

  • ЭНЕРГОТЕРМ® от НПФ “КБ-ЭНЕРГО-ПРОЕКТ”

  • Остальное в ссылках ниже

Привожу наших местных производителей, т. к. зарубежные легко найти и самому.

МГТФ фото

В ходе поисков подумал – почему бы просто не скрутить обычный МГТФ? Да, характеристики у такого кастомного кабеля будут ужасные. Причем, не только электрические – он будет вести себя на сгибе как задубевший на морозе провод. Зато – действительно дифф-пара, а импеданс можно замерить и отбалансировать! Продолжил искать в этом направлении.

Температурные характеристики МГТФ:

Провод МГТФ предназначен для монтажа электрической слаботочной аппаратуры и работы при температуре от минус 60 до плюс 220 °C

ТУ 16-505.324-80

Расшифруем МГТФ:

Что есть фторопласт-4? Это Политетрафторэтилен(PTFE), также известный как “Тефлон“® (товарный знак корпорации DuPont).

Казалось бы, почему нельзя взять и сплести из МГТФ витую пару на 220 градусов?

Поиски, в итоге, завели на пустующие форумы суровых электромонтажников и производителей. Там обсуждались как раз вопросы связанные с витой парой и высокими температурами.

Испытания на скручивание. МГТФ диаметром 0.2 и 0.4 хорошо скручивается и держит форму

Оказалось, большинство интерфейсных кабелей, предназначенных для эксплуатации в суровых условиях, как раз таки и имеют изоляцию жил из фторопласта-4. И имеет обозначение своего Dielectric Material как ePTFE/PTFE.

Английская Википедия имеет некоторое дополнение на счет этого вопроса:

“Торговое наименование Тефлон® также используется для других полимеров с подобными составами:

– Перфторалкоксиалкан (PFA)

– Фторированный этиленпропилен (FEP)

Они сохраняют полезные свойства PTFE с низким коэффициентом трения и нереакционноспособностью, но также легче поддаются формованию. Например, FEP мягче, чем PTFE и плавится при 533 K (260 ° C; 500 ° F). А также это очень прозрачный и устойчивый к солнечному свету материал.”

Вольный перевод части статьи из Вики

Приведу пару примеров:

  • Belden® 7928A FEP Teflon® DataTuff®

  • Belden® Multi-Conductor – Computer Cable 89504

  • GORE® Ethernet Cables

  • Tempsens® CAT6STPTEFG

  • Xtra-Guard® Cat5e Industrial Ethernet Cable

  • TE Connectivity® C5E-24C124-C14-9

Также есть еще один интересный, повсеместно распространенный материал – любые кремнийорганические соединения или соединения кремния и углерода (кремнийорганическая резина).

Вот, например, один из силиконов (произошло от Silicon – кремний) имеет следующую структуру

Видно кремний, кислород и органическую группу, присоединенную по бокам. В данном примере – метильную.

In chemistry, organic compounds are generally any chemical compounds that contain carbon.

https://en.wikipedia.org/wiki/Organic_compound

Приведу пару примеров российских кабелей с силиконовой изоляцией:

  • ПГРК

  • ПРКС

  • КРГнг(А)-FRHF

  • Транскаб-ППСКТлнг(B)-HF

  • ТРАНСКАБ-КПСКОнг(A)-HFFR

  • МГТФС, ПННКВ (комбинация силиконовой оболочки со фторопластом)

  • МГТФЭС (еще и экранированный)

В своем проекте мы остановили свой выбор на МГТФЭ 2х0.2.

МГТФЭ 2х0.2

На образцах данного кабеля было видно, что провода внутри экрана свиты между собой с частотой примерно 1 оборот на 15 сантиметров. Четыре таких кабеля были уложены в шнур-чулок кремнеземный и образовали самодельный низкоскоростной кабель.

В остатке – вопрос был открыт – почему у нас не представлена витая пара для Ethernet, пусть даже низких категорий? Мое мнение на этот счет следующее – очень маленький спрос, вкупе с высокой стоимостью проведения разработок и получения сертификатов соответствия, делают это направление невыгодным для кабельных производителей

Теперь Вы знаете в каком направлении продолжить поиск. Удачи!

Дополнительно приведу небольшой обзор высокотемпературных кабелей.

Кабели высокотермостойкие (~500 град)

Кабели с минеральной изоляцией (до 1000 град)

https://www.ruscable.ru/info/cable/t255.html

HELUTHERM® 800-ES

https://telcomtrade.ru/catalog/Helukabel/termo/hhelutherm800/

ÖLFLEX® HEAT

https://cable. ru/cable/lappkabel-olflexheat650scdescription.php

Энерготерм-600нг

https://cable.ru/cable/group-energoterm600description.php

OMERIN SILICABLE CNVAS 400

https://elemag-tpk.ru/product/mednyiytermostoykiyprovod-883/

Кабели термостойкие (~250 град)

БИФ-Н

http://abraziv-krug.ru/shop/folder/bif-n

ÖLFLEX® HEAT 260

https://cable.ru/cable/lappkabel-olflexheat260glsdescription.php

БК 37-242

https://cable.ru/cable/group-bk37242description.php

БКЭО 37-131

https://cable.ru/cable/group-bkeo37131description. php

БК 37-141

https://cable.ru/cable/group-bk37141description.php

Энерготерм-200нг

http://www.energotherm.ru/product/prode200.htm

КЖА

https://cable.ru/cable/group-kzha_description.php

Как удлинить кабель для камеры видеонаблюдения. Способы наращивания до необходимой длины.

При переносе систем видеонаблюдения сталкиваемся с тем, что текущего провода недостаточно и требуется его удлинять. Рассмотрим, как его нарастить без потери качества видеоизображения. Как мы уже знаем, для передачи сигнала по коаксиальному кабелю используется центральный проводник (чаще моножила) и оплетка (многожильная).

Способ соединения может зависеть от типа коаксиального кабеля и от среды, в которой будет находиться место стыка.

Удлиняем уличный коаксиальный кабель видеонаблюдения или кабель витая пара.

Место стыка находится на улице, в земле или в других суровых условиях. Предусмотрите герметичный защитный короб, поместив в него место стыковки. Для надежной фиксации и для лучшей герметичности мы используем термоусадочную трубку. Под воздействием температуры она сжимается и надежно облегает место соединения наших проводов. При использовании пластиковых распределительных коробок и отсутствии в них гермовводов можно уплотнительные резинки дополнительно промазать герметиком.

Центральная жила коаксиального кабеля может быть моножильной или многожильной.

Для удлинения (соединения) моножильного кабеля:

Один из способов это накрутка двух резьбовых коаксиальных F разъемов на конец каждого кабеля и их соединение между собой F гнездом. Преимущества такой коммутации, в том, что роль штекера выполняет центральная жила проводника, а это поможет избежать дополнительных потерь сигнала. Для обжима F разъемов не требуется специального инструмента, и соединение получается устойчивым к механическим воздействиям.

Соединение или удлинение с помощью коаксиальных разъемов: двух BNC коннекторов видеонаблюдения (желательно под обжим) с каждой стороны стыка. Соединение их между собой происходит I коннектором (мама-мама).

Для удлинения (соединения) многожильного кабеля:
Центральная жила состоит из множества тонких мягких переплетенных нитей. Зачищаем и скручиваем все волоски центральной жилы вместе, макаем в нейтральный паяльный жир, а затем благодаря паяльнику в расплавленный припой. В итоге центральная жила станет луженой и твердой. Далее соединяем два провода так же как и в случае с моножилой: с помощью двух F разъемов и F гнезда (бочонка).

С помощью коаксиальных разъемов: двух BNC коннекторов видеонаблюдения (желательно под обжим) с каждой стороны. Соединение их между собой происходит I коннектором (мама-мама). Многожильный кабель сперва потребуется залудить, как и в предыдущем случае.

Другие способы удлинить коаксиальный кабель видеонаблюдения:

Скрутка является не самым лучшим вариантом нарастить провод, так как страдает надежность такого соединения. После наращивания коаксиала попробуйте пошевелить место стыка, изображение не должно двоиться и не должно возникать помех. Со временем скрутка может окислиться, это отразится на качестве изображения.

Пайка кабеля. Данный способ подойдет не всегда и не везде. Потому как для передачи видеосигнала важно волновое сопротивление, не достаточно просто обеспечить контакт двух проводников.

Наращиваем кабель видеонаблюдения на основе витой пары.

Как удлинить витую пару?
Удлинять витую пару лучше всего соединителем и разъемами: «проходными модулями». Сперва потребуется обжать кримпером два конца провода коннекторами rj-45 (8P8C). Далее их нужно соединить «проходным модулем».

В качестве альтернативы существуют проходные адаптеры (удлинитель utp), под заделку кроссов.

Удлинение скруткой является не самым лучшим вариантом нарастить провод, страдает надежность соединения, места скруток окисляются. Можно использовать такой способ сращивать, если у вас нет под рукой другого инструмента.

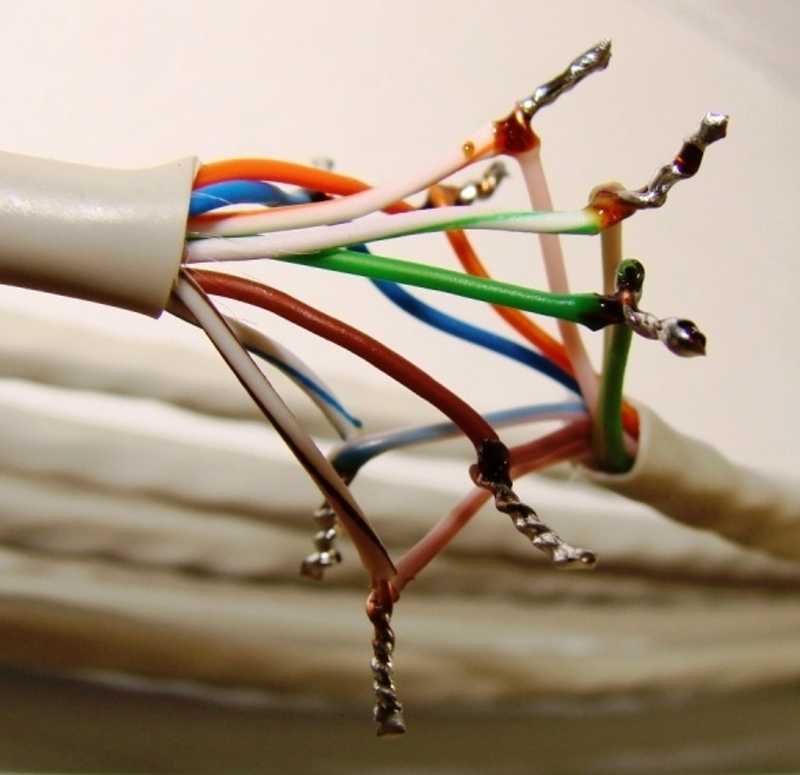

Удлинение utp провода пайкой. Долгий, сложный вариант, к тому же не всегда возможный.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Что такое перекрестные помехи на ближнем конце (NEXT) и как они влияют на сетевые кабели?

По

  • Рахул Авати

Что такое перекрестные помехи на ближнем конце (NEXT)?

Перекрестные помехи на ближнем конце (NEXT) — это состояние ошибки, которое может возникнуть, когда разъемы подключены к кабелю с витой парой. NEXT обычно возникает из-за перекрещивания или пережатия пар проводов. Состояние ошибки не требует, чтобы провода были раздавлены настолько, насколько оголены проводники внутри.

Два проводника должны быть расположены достаточно близко друг к другу, чтобы сигнал, излучаемый одним из проводов, мог мешать сигналу, идущему по другому. Большинство кабельных тестеров среднего и высокого класса способны тестировать ошибки NEXT.

Когда сигналы, проходящие по соседним парам проводов в медном кабеле с витой парой, интерферируют друг с другом, это приводит к перекрестным помехам. Перекрёстные помехи на ближнем конце возникают, когда сигнал одной пары проводов захватывается соседней парой проводов. Это часть переданного сигнала, электромагнитно связанная с принятым сигналом, вызывающая помехи.

Перекрестные помехи на ближнем конце измеряют сигнал, передаваемый от одной пары проводов к другой, и относятся к способности кабелей с витыми проводами подавлять перекрестные помехи. Он называется на ближнем конце , потому что он измеряет перекрестные помехи в парах проводов на ближнем (одном и том же) конце цепи, линии связи или канала, откуда поступает сигнал. Кабельная пара, вызывающая помехи, представляет собой возмущающую пару , а пара, испытывающая помехи, является возмущающей парой .

Различные типы витых пар имеют разные значения NEXT на одной и той же частоте. Например, на частоте 100 мегагерц (МГц) кабель Cat6 и Cat5 имеет значение NEXT 44,3 децибела и 35,3 дБ соответственно. Скорость скручивания в каждой паре оптимизирует характеристики перекрестных помех, при этом разные крутки для каждой пары предотвращают улавливание перекрестных помех от других пар.

Типы категорий медных кабелей с витой парой, их скорости передачи данных, максимальная длина и области применения

Как измеряются перекрестные помехи на ближнем конце?

NEXT выражается в дБ. Более высокий уровень дБ указывает на меньшее количество перекрестных помех, принимаемых поврежденным каналом. Перекрестные помехи зависят от частоты передачи, при этом более высокие частоты создают больше помех. Таким образом, кабель может иметь значение NEXT 40 дБ на частоте 50 МГц и 30 дБ на частоте 100 МГц.

Это указывает на то, что производительность NEXT лучше на более низких частотах.

Поскольку значение NEXT зависит от частоты, важно измерять его в диапазоне частот — всего:

  • Чем выше частота, тем больше перекрестных помех.
  • Более низкие частоты означают меньше перекрестных помех.
  • Чем ниже NEXT, тем больше перекрестных помех.
  • Чем выше NEXT, тем меньше перекрестных помех.

Более высокий NEXT предпочтительнее более низкого NEXT.

Типы перекрестных помех на ближнем конце
Попарно СЛЕДУЮЩИЙ

Pair-to-pair NEXT возникает между соседними парами проводов в кабеле с витой парой. В четырехпарном кабеле с неэкранированной витой парой существует шесть возможных значений NEXT. Усреднение этих значений не особенно полезно, поскольку каждая пара создает перекрестные помехи с любой другой парой.

Суммарная мощность NEXT (PSNEXT)

Измеряет общие перекрестные помехи между одной парой проводов и всеми ее соседями. В четырехпарном кабеле на каждую пару влияют три другие пары, и PSNEXT суммирует их перекрестные помехи. Это важное значение, особенно когда все четыре пары передают сигналы в сети, например, в высокоскоростных сетях Gigabit Ethernet или в сетях с асинхронным режимом передачи.

Суммарное отношение затухания к перекрестным помехам на ближнем конце (PSACRN)

PSACRN указывает разницу между затуханием каждой пары и комбинированными перекрестными помехами, полученными от трех других пар, т. е. насколько сильны полученные сигналы по отношению к шуму в кабеле. Более высокий PSACRN указывает на лучшую производительность.

Различия между экранированной витой парой, неэкранированной витой парой и коаксиальными медными сетевыми и телекоммуникационными кабелями

Рекомендации по минимизации перекрестных помех

В кабелях с витой парой скрутка помогает устранить перекрестные помехи. Так вот, когда провода не туго скручены, возникают перекрестные помехи. Во избежание перекрестных помех пары проводов в кабеле Cat5e не должны быть раскручены более чем на 0,5 дюйма и не более чем на 0,375 дюйма для кабелей Cat6.

Перекрёстные помехи также могут возникать, если кабели плохо спроектированы или неправильно установлены. Это может быть особенно проблематично в сетях 10Base-T и 100BASE-TX.

Кабель со сбалансированной витой жилой

помогает защититься от перекрестных помех, скручивая жилы вместе и создавая между ними больше пространства. С таким кабелем важно поддерживать проектные характеристики соединительного оборудования, обеспечивая его подключение в соответствии с инструкциями производителя.

Величина раскручивания между парами должна быть сведена к минимуму, а скручивание пар должно поддерживаться как можно ближе к завершению.

Медные кабели с витой парой имеют цветовую маркировку для облегчения идентификации каждой пары.

Как устранить сбои перекрестных помех на ближнем конце

Несмотря на все меры предосторожности, могут возникнуть сбои NEXT. Устранение неполадок проще всего с помощью полевого тестера с функцией временной области, которая может точно определить неисправность.

В случае сбоя NEXT первым шагом является определение конца, на котором произошел сбой. Исходя из этого, соединения на этом конце должны быть проверены и либо повторно заделаны, либо заменены, в зависимости от обстоятельств.

Если проблема не в этом, причиной может быть наличие патч-кордов более низкой категории. Возможной причиной также являются расщепленные пары, и они могут быть автоматически идентифицированы с помощью функции схемы разводки полевого тестера.

Другие возможные причины сбоев NEXT и возможные решения включают следующее:

  • Женские пары. Избегайте использования при установке данных.
  • Кабель недостаточно длинный.
    Не добавляйте еще один кабель; заменить существующий кабель кабелем необходимой длины.
  • Неправильный выбор теста. Установите требования к производительности в соответствии с установкой.

Если ни одно из этих решений не работает, лучше всего обратиться к разработчику системы.

Последнее обновление: июнь 2021 г.

Продолжить чтение О перекрестных помехах на ближнем конце (ДАЛЕЕ)
  • Настройка проводов и волокон в адаптивных аппаратных инфраструктурах SAP
  • Все, что вы хотели знать о технологии сетевых кабелей
  • Типы сетевых кабелей: введение в сетевые кабели
  • Прямой кабель: Узнайте о проводке UTP и цветовой маркировке
  • 10 лучших практик сетевой безопасности, которые необходимо внедрить уже сегодня
Копать глубже в сетевой инфраструктуре
  • Общие типы корпоративных сетевых подключений

    Автор: Эндрю Фрелих

  • Категории кабельных систем с витой парой

    Автор: Рахул Авати

  • MDI/MDIX (зависимый от среды интерфейс/переход MDI)

    Автор: Эндрю Фрелих

  • Патч-панель

    Автор: Эндрю Фрелих

ПоискЕдиные Коммуникации

  • Cisco добавляет дополнительную интеграцию Webex-Teams для гибридной работы

    Пользователи Cisco Webex теперь имеют больше гибридных рабочих функций, включая новую доску и интеграцию с Teams, iPhone и iPad . ..

  • Как сбалансировать конфиденциальность удаленной работы и мониторинг производительности

    Сопоставление мониторинга производительности сотрудников с конфиденциальностью удаленных работников является серьезной проблемой, требующей защиты личных …

  • Как бороться с проблемами безопасности голоса на платформах для совместной работы

    Совместная работа на предприятии является неотъемлемой частью ведения бизнеса. Но компании должны научиться защищаться от проблем с безопасностью голоса…

SearchMobileComputing

  • Вопросы и ответы Jamf: как упрощенная регистрация BYOD помогает ИТ-специалистам и пользователям

    Руководители Jamf на JNUC 2022 делятся своим видением будущего с упрощенной регистрацией BYOD и ролью iPhone в …

  • Jamf приобретет ZecOps для повышения безопасности iOS

    Jamf заплатит нераскрытую сумму за ZecOps, который регистрирует активность на устройствах iOS для выявления потенциальных атак.

    Компании ожидают …

  • Apple преследует растущий премиальный рынок с iPhone 14

    Apple переключила свое внимание на смартфоны премиум-класса в новейшей линейке iPhone 14 с такими функциями, как режим блокировки, который IT …

SearchDataCenter

  • HPE обновляет серверы ProLiant в комплекте с лицензией GreenLake

    HPE добавила еще один вариант программного обеспечения и услуг с новыми серверами ProLiant с GreenLake, улучшенным программным обеспечением для обеспечения безопасности и …

  • Учитывайте этические вопросы технологий при росте центра обработки данных

    Авторы Гарри Льюис и Кен Ледин обсуждают этические вопросы, которые организациям следует учитывать при расширении центров обработки данных, …

  • Лучшие практики оптимизации сети центра обработки данных

    Оптимизация сети центра обработки данных может улучшить влияние на бизнес и обеспечить долгосрочную работоспособность оборудования. Посмотрите, чтобы испытать новое оборудование,…

SearchITChannel

  • Отчет Capital One по машинному обучению указывает на партнерство

    Исследование лиц, принимающих решения в области управления данными, предполагает, что совместная работа будет играть важную роль в развитии корпоративных машин …

  • Объем рынка ИТ-услуг вырастет на 7,9% в 2023 году

    ИТ-директора в следующем году, скорее всего, снова призовут поставщиков услуг в брешь, поскольку они надеются преодолеть разрыв в навыках и …

  • Консалтинговая компания EY делает ставку на платформу Nexus для быстрой трансформации

    Платформа Nexus призвана помочь клиентам модернизировать ИТ и могла бы стать частью консалтинговой компании EY как отдельной организации; прочее …

Как расширить диапазон кабелей Ethernet: решения и тестирование

> Удлинение и тестирование кабелей на расстояние более 100 метров

8 октября 2020 г. / Общие, 101 Learning, Установка и тестирование, Передовой опыт

В нашей последней статье о том, как подключать конечные устройства за пределами 100-метрового диапазона медного Ethernet, мы рассмотрели различные решения дилеммы необходимости подключения конечного устройства, которое находится слишком далеко от ближайшей телекоммуникационной комнаты (TR), в том числе строительство нового TR, использование удлинителя, оптоволокна или кабеля большой протяженности.

Хотя использование кабелей на большие расстояния технически не соответствует стандартам, это самый дешевый и простой вариант, благодаря которому он становится все более популярным. Вот почему многие поставщики представили новые конструкции кабелей и/или предоставляют информацию о производительности существующих кабелей при развертывании на расстоянии более 100 м.

Поскольку вы, возможно, задаетесь вопросом, как эти кабели могут работать на расстоянии, мы подумали, что, возможно, имеет смысл более подробно рассмотреть, почему у нас есть ограничение в 100 м для медных кабелей с витой парой, в первую очередь, как кабели могут работать на расстоянии. расстояние и как лучше проводить тестирование.

Это все физика

Ограничение расстояния в 100 м для канала с 4 разъемами, который включает в себя постоянный канал длиной 90 м и соединительный кабель длиной 5 м на обоих концах, основано, главным образом, на наихудших факторах производительности для данного приложения. Три десятилетия назад организации по отраслевым стандартам поняли, что при разработке первых стандартов для витой пары при максимальной частоте для данного приложения и длины определенные параметры производительности влияют на способность сигнала должным образом достигать (или интерпретироваться) дальним концом. . Вносимые потери (т. е. затухание сигнала), например, являются основным ограничивающим фактором. Это ослабление сигнала происходит на любой длине кабеля для любого типа передачи — и чем больше длина, тем больше потери.

Основываясь на этих рабочих параметрах, отраслевые стандарты стандартизировали 100-метровое расстояние и придерживались его, даже когда были введены новые приложения с более высокими частотами и новыми конструкциями кабелей. Это значительно упростило разработку спецификаций производительности. Подумай об этом. Если вы всегда придерживаетесь 100 м, параметры производительности можно легко экстраполировать для каждого поколения кабелей в зависимости от частоты приложений, для которых они предназначены. Вот почему категория 5e имеет максимальное значение вносимых потерь 24 дБ, а категория 6 — 21,3 (чем меньше вносимых потерь в дБ, тем лучше). Важно отметить, что существуют и другие факторы, которые могут влиять на вносимые потери, такие как сопротивление и нагрев. Вот почему для проводов меньшего сечения с большим сопротивлением или для прокладки при температуре окружающей среды выше 20 °C (68 °F) может потребоваться снижение номинальных значений длины.

Другим параметром производительности, связанным с длиной, является задержка распространения — количество времени, которое требуется для приема переданного сигнала на дальнем конце. В кабелях с витой парой задержка связана с номинальной скоростью распространения (NVP), а также с длиной кабеля и рабочей частотой. NVP характеризует, насколько быстро сигнал распространяется по кабелю относительно скорости света в вакууме, и существует максимум, который может поддерживаться без потери сигнала. Из-за различных скручиваний пар задержка может быть разной для разных пар, что является проблемой, когда данные передаются по нескольким парам. Разница между парой с наименьшей задержкой и парой с наибольшей задержкой (рассчитанная как перекос задержки распространения) должна быть достаточно малой, чтобы сетевое оборудование могло правильно интерпретировать сигнал, а большая длина может усугубить разницу.

Итак, что для этого нужно?

Теперь вы знаете, что ограничение расстояния в 100 м связано с несколькими факторами: частотой, вносимыми потерями, сопротивлением, температурой и распространением (все это смешано с небольшой историей). Итак, если это предел, как поставщики кабелей могут предлагать кабели увеличенной длины?

Скорость передачи во многом зависит от кабелей увеличенной длины. Поскольку стандарты основаны на наихудшем сценарии и минимально совместимых компонентах, большинство авторитетных поставщиков кабелей и средств подключения уже предлагают запас, превышающий стандарты. Многие устройства, которые должны работать на расстоянии более 100 м, также являются низкоскоростными устройствами, такими как устройства контроля доступа (например, въездные ворота на парковку), коробки экстренного вызова (такие, как вы видите в кампусах колледжей) и камеры слежения (например, та, что в студенческом городке). дальний угол склада). Одним из способов поддержки увеличенной длины является использование кабеля, способного поддерживать гораздо более высокую пропускную способность, чем требуется устройству. Например, кабели Anixter Utility Grade UTG20 могут поддерживать передачу 10 Мбит/с на расстояние до 185 метров, 100 Мбит/с на расстояние до 150 метров, 1 Гбит/с на расстояние не менее 100 метров и 10 Гбит/с на расстояние до 100 метров.

Существуют также характеристики кабеля, влияющие на длину, такие как размер проводника, экранирование, скручивание пары и даже диэлектрический материал, из которого состоит изоляция и оболочка кабеля. Поскольку провода большего сечения имеют меньшее сопротивление и, следовательно, лучшие вносимые потери, некоторые кабели увеличенной длины имеют проводники 22 или 23 AWG, а не 24 AWG. Удлиненный кабель Paige GameChanger UTP калибра 22 AWG.

Также играет роль дисбаланс сопротивления постоянному току — если разница в сопротивлении постоянному току между двумя проводниками слишком велика, синфазное напряжение, такое как PoE, распределяется неравномерно, что может еще больше искажать сигналы данных. Многие кабели увеличенной длины также тщательно изготавливаются, чтобы обеспечить хорошие характеристики несимметрии сопротивления постоянному току. Помните, что тепло также может повлиять на вносимые потери. Поскольку экранированные кабели могут лучше рассеивать тепло, связанное с повышением температуры от PoE и окружающей температуры, некоторые кабели увеличенной длины также экранированы. Полностью экранированные кабели могут поддерживать даже большие расстояния.

Тестирование конкретных ссылок поставщиков

Если вы решите использовать кабель с увеличенным радиусом действия, сначала поймите, что установка не будет соответствовать стандартам. Это может быть хорошо для вашего клиента, но лучше убедиться. Возможно, вам просто нужно рассказать им о решении. И только потому, что что-то не соответствует стандартам, не означает, что вам не нужно это тестировать. Во всяком случае, тестирование еще более важно, когда вы пытаетесь получить немного больше производительности от кабеля, даже если кабель проверен и одобрен поставщиком для прокладки на большие расстояния. Если вы не протестируете их в соответствии с их спецификацией, и в конечном итоге это не сработает, вы несете ответственность за переделку.

К счастью, модульная прошивка Versiv от Fluke позволяет нам легко добавлять ограничения для конкретных поставщиков к нашей серии DSX CableAnalyzer для сертификации медных кабелей для удобного тестирования кабелей с увеличенным радиусом действия. На самом деле, мы уже сделали это для кабелей с рейтингом UTG, Paige GameChanger и кабелей Belden Long Reach — все, что вам нужно сделать, это выбрать эти предельные значения на вашем тестере.

Поскольку это самый дешевый и простой вариант для подключения конечного устройства слишком далеко от TR, все больше поставщиков, вероятно, начнут предлагать кабели с увеличенным радиусом действия или одобрять существующие кабели для расстояний более 100 метров. Хотя некоторые поставщики работают с настраиваемыми ограничениями для конкретных заданий, мы не рекомендуем вам пробовать это самостоятельно, поскольку это может привести к человеческой ошибке и не позволит вам получить на тестере простую индикацию прохождения/непрохождения теста. Кроме того, важно понимать, на что влияет изменение одного ограничения — вы не можете просто изменить одно, не повлияв на другие.

Лучше всего, если Fluke поработает с вашими поставщиками кабельных систем, чтобы они также добавили их конкретные ограничения на дальние расстояния в наш тестер DSX, чтобы упростить тестирование «пройдено/не пройдено». Свяжитесь с нами для получения дополнительной информации или попросите вашего поставщика связаться с нами .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
