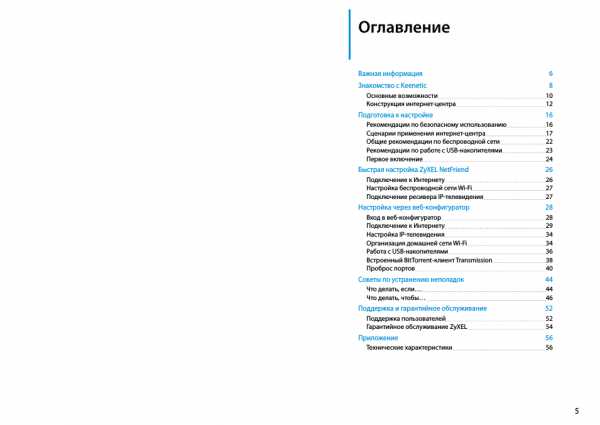

Содержание

Инструкция и руководство на русском

центр для подключения по выделенной линии Ethernet, с точкой…

Инструкция по применению

Интернет-центр для подключения

по выделенной линии Ethernet,

с точкой доступа Wi-Fi 802.11n 150 Мбит/с

и коммутатором Ethernet

Инструкция

по применению

Добро пожаловать в интернет

Страница 2

Добро пожаловать в Интернет!

Благодарим вас за доверие к интернет-технике ZyXEL.
Решения для доступа в Интернет — это наша специализация

начиная со времен разработки первого модема в далеком 1990 году.

Сегодня мы предлагаем устройства для широкополосного

доступа по технологиям ADSL2+, VDSL2, Ethernet, 3G, WiMAX,

а чтобы Всемирная Сеть простиралась и до вашего дома,

интернет-провайдеры и корпоративные заказчики широко

используют инфраструктурное оборудование ZyXEL.
Мы находимся рядом с вами с 1992 года и уделяем пристальное

внимание адаптации продукции к местным условиям. Интернет-

техника ZyXEL проходит тщательное тестирование в реальных

условиях с учетом требований провайдеров и локальных

особенностей сетей. С нашим Центром информации и поддержки

можно бесплатно связаться из любого населенного пункта,

где есть телефон, для пользователей работают интерактивная

система консультаций и обширная база знаний, на которую

ссылаются ведущие поисковые системы. Во всех крупных

городах стран СНГ открыты сервисные центры.
Сегодня интернет-техникой ZуХЕL пользуются миллионы домашних

пользователей, и имя компании для них стало синонимом надежной

связи и выхода в Интернет с первой попытки. Подключайтесь

с помощью интернет-центра и присоединяйтесь. Сеть становится

полезнее и интереснее с приходом каждого нового пользователя.
Добро пожаловать в Интернет!

Важная информация

Страница 4

Важная информация

Прилагаемая документация

Перед первым включением интернет-центра,

пожалуйста, внимательно ознакомьтесь

с прилагаемой документацией

и сохраните ее на будущее.
Мы постоянно совершенствуем

аппаратное и программное обеспечение,

поэтому в продукт могут быть внесены

изменения и улучшения, не описанные

в прилагаемой документации.
Компания ZyXEL не дает никакой другой

гарантии на продукты и услуги, кроме явно

указанной в условиях, прилагаемых к таким

продуктам и услугам. Никакая часть данного

документа, кроме главы «Гарантийное

обслуживание ZyXEL» в разделе

«Поддержка и гарантия ZyXEL», не может

рассматриваться как дополнительные

гарантийные обязательства.

Регистрация на сайте ZyXEL

По завершении установки интернет-центра

мы рекомендуем вам зарегистрировать

его на региональном веб-сайте ZyXEL.

Регистрация покупки дает право на

дополнительный год бесплатной гарантии,

возможность получать по электронной

почте уведомления об обновлениях для

вашего изделия ZyXEL.

Зарегистрированные

пользователи могут узнать дату регистрации

сервисного кода в личном кабинете,

воспользоваться персональной технической

поддержкой и рядом других преимуществ.

Сервисный код изделия

Сервисный код представляет собой

специальный идентификационный

номер из 15 цифр, который напечатан

на этикетке интернет-центра и хранится

в его памяти. При первом подключении

к Интернету сервисный код автоматически

регистрируется в журнале Службы

технической поддержки ZyXEL. Используя

интернет-центр Keenetic Lite, вы выражаете

согласие с правом компании ZyXEL

автоматически регистрировать ваше

устройство через Интернет для технической

поддержки и гарантийного обслуживания.

Информация о сертификации

Интернет-центр ZyXEL Keenetic Lite

одобрен к применению государственными

органами по сертификации.

Ознакомиться с действующими

в вашей стране сертификатами

можно на странице интернет-центра

на региональном веб-сайте ZyXEL.

Срок службы

Установленный производителем в порядке

п. 2 ст. 5 Федерального закона РФ «О защите

прав потребителей» срок службы изделия

равен 2 годам при условии, что изделие

используется в строгом соответствии

с настоящей инструкцией и применимыми

техническими стандартами.

Правовые ограничения

на использование систем

беспроводной связи

На территории вашей страны могут

действовать ограничения на эксплуатацию

беспроводного оборудования Wi-Fi.

Ограничения могут касаться используемых

частот и мощности передаваемого

сигнала, а также требовать обязательной

регистрации беспроводного оборудования

в органах регулирования. Перед

началом эксплуатации беспроводного

оборудования Wi-Fi убедитесь, что

выбранные вами режимы его использования

не противоречат требованиям закона

и правилам, действующим в вашей стране.

Информация об

утилизации изделия

Данное изделие не следует выбрасывать

вместе с бытовыми отходами. По окончании

срока службы изделия обратитесь

в местную администрацию за информацией

о правилах утилизации электронных

отходов в вашем населенном пункте.

Правильная утилизация способствует

сохранению природных ресурсов, охране

здоровья и окружающей среды.

Адреса и телефоны

Всю необходимую информацию о продукции

ZyXEL вы можете найти на наших веб-сайтах.

Для получения дополнительных сведений

или консультации, пожалуйста, свяжитесь

с нами любым удобным для вас способом.

Контактная информация приведена

в разделе «Поддержка и гарантия ZyXEL».

Юридический адрес изготовителя

Тайвань, Синьчжу, Научно-

индустриальный парк, Инновейшн-роуд

II, 6, Зайксел Коммуникейшнз Корп.
ZyXEL Communications Corp., 6

Innovation Road II, Science Park,

Hsinchu, 300, Taiwan, R.O.C.

Авторские права

2010. Все права защищены.
Данный интернет-центр поставляется

с программным обеспечением, на

часть кода которого распространяется

действие стандартной общественной

лицензии GNU GPL и LGPL. Исходный код

вы можете найти на странице интернет

центра на региональном веб-сайте ZyXEL.

С текстом лицензии GNU GPL и LGPL вы

можете ознакомиться на прилагаемом

компакт-диске (на английском языке).
© Д. В. Тишкин, М. В. Медведев,

ООО «Зайксель Россия», 2010.

Все права защищены.
Воспроизведение, адаптация, перевод

и распространение данного документа

или любой его части без предварительного

письменного разрешения ZyXEL

запрещены — за исключением случаев,

допускаемых законом об авторском

праве. Названия продуктов или

компаний, упоминаемые в данной

инструкции, могут быть товарными

знаками или знаками обслуживания

соответствующих правообладателей.

Знакомство с keenetic lite, Кабинет гостиная

Страница 5

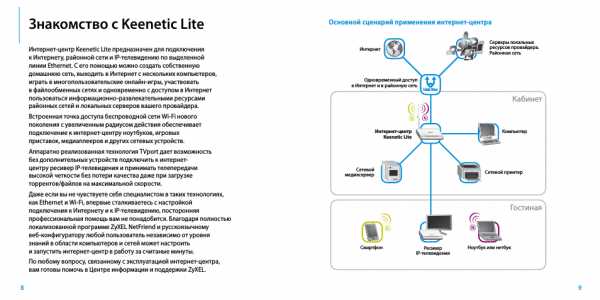

Знакомство с Keenetic Lite

Основной сценарий применения интернет‑центра

Кабинет

Гостиная

Ресивер

IP-телевидения

Интернет

Интернет-центр

Keenetic Lite

Ноутбук или нетбук

Link Duo

Компьютер

Cетевой

медиасервер

Одновременный доступ

в Интернет и в районную сеть

Смартфон

Сетевой принтер

Серверы локальных

ресурсов провайдера.

Районная сеть

Интернет-центр Keenetic Lite предназначен для подключения

к Интернету, районной сети и IP-телевидению по выделенной

линии Ethernet. С его помощью можно создать собственную

домашнюю сеть, выходить в Интернет с нескольких компьютеров,

играть в многопользовательские онлайн-игры, участвовать

в файлообменных сетях и одновременно с доступом в Интернет

пользоваться информационно-развлекательными ресурсами

районных сетей и локальных серверов вашего провайдера.
Встроенная точка доступа беспроводной сети Wi-Fi нового

поколения с увеличенным радиусом действия обеспечивает

подключение к интернет-центру ноутбуков, игровых

приставок, медиаплееров и других сетевых устройств.
Аппаратно реализованная технология TVport дает возможность

без дополнительных устройств подключить к интернет-

центру ресивер IP-телевидения и принимать телепередачи

высокой четкости без потери качества даже при загрузке

торрентов/файлов на максимальной скорости.
Даже если вы не чувствуете себя специалистом в таких технологиях,

как Ethernet и Wi-Fi, впервые сталкиваетесь с настройкой

подключения к Интернету и к IP-телевидению, посторонняя

профессиональная помощь вам не понадобится. Благодаря полностью

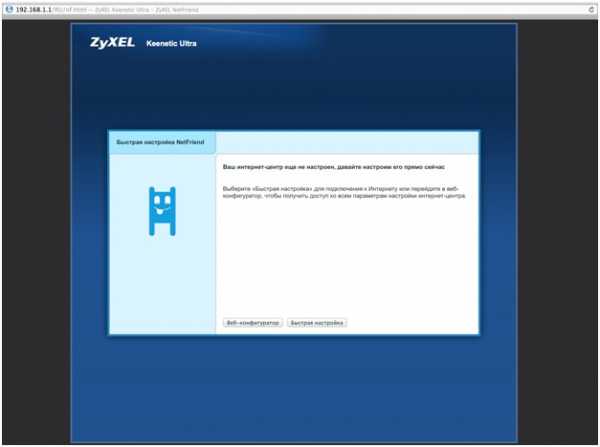

локализованной программе ZyXEL NetFriend и русскоязычному

веб-конфигуратору любой пользователь независимо от уровня

знаний в области компьютеров и сетей может настроить

и запустить интернет-центр в работу за считаные минуты.
По любому вопросу, связанному с эксплуатацией интернет-центра,

вам готовы помочь в Центре информации и поддержки ZyXEL.

Основные возможности

Страница 6

Основные возможности

Доступ в Интернет и в районную сеть по выделенной линии

Интернет-центр Keenetic Lite поддерживает все популярные и перспективные

способы доступа и авторизации, используемые в сетях ведущих провайдеров:

PPPoE, PPTP (в том числе с MPPE), L2TP, IEEE 802.1X, кроме того, предусмотрено

подключение к услугам на базе VLAN по стандарту IEEE 802.1Q. Фирменная

технология ZyXEL Link Duo позволяет всем компьютерам домашней сети получить

одновременно доступ и в Интернет, и в районную сеть по одной выделенной

линии. Скорость работы с Интернетом при подключении по PPTP/L2TP составляет

до 55 Мбит/с, а при работе с районной сетью — до 70 Мбит/с. При этом интернет-

центр Keenetic Lite имеет высокую нагрузочную способность для работы

клиентов файлообменных сетей, таких, как μTorrent, BitTorrent, DC и eMule.

Беспроводная сеть для устройств Wi‑Fi 802.11n

Встроенная точка доступа Wi-Fi позволяет организовать высокоскоростную

беспроводную сеть для совместного доступа в Интернет и работы в домашней

сети с ноутбука, смартфона и любого другого устройства Wi-Fi стандартов

IEEE 802.11b, 802.11g и 802.11n. Благодаря большой всенаправленной антенне

с коэффициентом усиления 5 дБи обеспечивается широкая зона покрытия

и высокое качество беспроводной связи на скорости до 150 Мбит/с*.

Интернет-центр предусматривает настройку защиты

сети Wi-Fi по стандарту WPS (Wi-Fi Protected Setup).

Устройства, совместимые со стандартом WPS,

сопровождаются знаком «Wi-Fi PROTECTED SETUP»

или эмблемой совместимости с операционными

системами Microsoft Windows Vista либо Windows 7.
С помощью веб-конфигуратора интернет-центр можно легко перевести

в режим только точки доступа (с отключением маршрутизатора) или

подключения к интернет-провайдеру по беспроводной сети Wi-Fi.

IP‑телевидение без ограничений

Аппаратно реализованная технология TVport делает возможным прием каналов

IPTV без потери качества даже при загрузке через интернет-центр торрентов

или файлов на максимальной скорости. Для просмотра IP-телевидения можно

без дополнительных устройств и настроек интернет-центра подключить

к нему ресивер IPTV (или даже несколько ресиверов для телевизоров в разных

комнатах), компьютер и работающие по беспроводной сети Wi-Fi ноутбуки.

Больше возможностей для ваших интернет‑проектов

С интернет-центром Keenetic Lite вы сможете воплотить в жизнь самые смелые

интернет-проекты: открыть друзьям доступ к домашнему игровому, файловому или

веб-серверу, установить сетевую камеру для дистанционного видеонаблюдения

или даже открыть свою интернет-радиостанцию. Для дополнительного

удобства в интернет-центр встроен клиент служб DynDNS, NO-IP и TZO. Он

позволит подключаться из Интернета к открытым сервисам домашней сети,

используя ваше собственное доменное имя, например

my.homeip.net

Возможность ручного или автоматического (по UPnP) проброса

портов обеспечивает полноценное участие ваших компьютеров

в файлообменных сетях, а игровых приставок — в онлайн-играх.

Защита домашней сети и безопасная работа

Межсетевой экран с контролем соединений и защитой от атак обеспечивает

двойную защиту домашней сети от угроз из Интернета. Он не требует настройки

и предотвращает несанкционированный доступ к вашим компьютерам извне.

Безопасность беспроводной сети гарантируется применением стандарта 802.11i

с защитой WPA2. Возможность транзита VPN-соединений (PPTP, L2TP) позволяет

безопасно подключиться к офисной сети и работать в любое удобное время на дому.

* 150 Мбит/с — максимальная скорость работы на физическом уровне при соединении

с адаптерами, использующими канал 40 МГц по стандарту IEEE 802.11n. Действительная

скорость передачи данных в беспроводной сети зависит от особенностей и настроек

клиентского оборудования, числа клиентов в сети, препятствий на пути прохождения сигнала,

а также наличия других беспроводных сетей и радиопомех в том же диапазоне.

Конструкция интернет‑центра, Конструкция интернет-центра

Страница 7

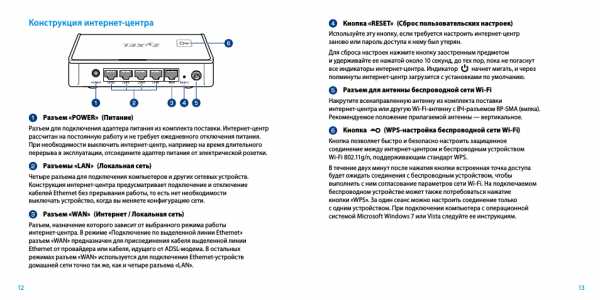

Конструкция интернет‑центра

Разъем «POWER» (Питание)

Разъем для подключения адаптера питания из комплекта поставки. Интернет-центр

рассчитан на постоянную работу и не требует ежедневного отключения питания.

При необходимости выключить интернет-центр, например на время длительного

перерыва в эксплуатации, отсоедините адаптер питания от электрической розетки.

Разъемы «LAN» (Локальная сеть)

Четыре разъема для подключения компьютеров и других сетевых устройств.

Конструкция интернет-центра предусматривает подключение и отключение

кабелей Ethernet без прерывания работы, то есть нет необходимости

выключать устройство, когда вы меняете конфигурацию сети.

Разъем «WAN» (Интернет / Локальная сеть)

Разъем, назначение которого зависит от выбранного режима работы

интернет-центра. В режиме «Подключение по выделенной линии Ethernet»

разъем «WAN» предназначен для присоединения кабеля выделенной линии

Ethernet от провайдера или кабеля, идущего от АDSL-модема. В остальных

режимах разъем «WAN» используется для подключения Ethernet-устройств

домашней сети точно так же, как и четыре разъема «LAN».

Кнопка «RESET» (Сброс пользовательских настроек)

Используйте эту кнопку, если требуется настроить интернет-центр

заново или пароль доступа к нему был утерян.
Для сброса настроек нажмите кнопку заостренным предметом

и удерживайте ее нажатой около 10 секунд, до тех пор, пока не погаснут
все индикаторы интернет-центра. Индикатор

начнет мигать, и через

полминуты интернет-центр загрузится с установками по умолчанию.

Разъем для антенны беспроводной сети Wi‑Fi

Накрутите всенаправленную антенну из комплекта поставки

интернет-центра или другую Wi-Fi-антенну с ВЧ-разъемом RP-SMA (вилка).

Рекомендуемое положение прилагаемой антенны — вертикальное.

Кнопка

(WPS‑настройка беспроводной сети Wi‑Fi)

Кнопка позволяет быстро и безопасно настроить защищенное

соединение между интернет-центром и беспроводным устройством

Wi-Fi 802.11g/n, поддерживающим стандарт WPS.
В течение двух минут после нажатия кнопки встроенная точка доступа

будет ожидать соединения с беспроводным устройством, чтобы

выполнить с ним согласование параметров сети Wi-Fi. На подключаемом

беспроводном устройстве может также потребоваться нажатие

кнопки «WPS». За один сеанс можно настроить соединение только

с одним устройством. При подключении компьютера с операционной

системой Microsoft Windows 7 или Vista следуйте ее инструкциям.

центр выключен. Мигает редко Интернет…

Страница 8

Индикатор

(Статус)

Не горит

Интернет-центр выключен.

Мигает редко

Интернет-центр готовится к работе (загружается). Если

индикатор продолжает мигать спустя две минуты после

включения, возможно, интернет-центр неисправен.

Мигает редко

Запущен сеанс быстрой настройки сети Wi-Fi по технологии WPS.

Мигает часто

Обновление микропрограммы.

Горит

Интернет-центр включен и функционирует нормально.

Индикатор

(Беспроводная сеть Wi‑Fi)

Не горит

Сеть Wi-Fi выключена. Включить ее можно в веб-

конфигураторе интернет-центра (стр. 40).

Горит

Сеть Wi-Fi включена.

Мигает

Идет передача информации по беспроводной сети.

Индикатор

(Подключение к разъему «WAN»)

Не горит

Нет соединения с сетью провайдера или другим устройством,

подключенным к разъему «WAN», либо кабель не подключен.

Горит или мигает Соединение с сетевым устройством установлено,

идет передача информации.

Индикаторы

… (Подключение к разъемам «LAN»)

Не горит

Нет соединения с устройством, подключенным к разъему «LAN»

с соответствующим номером, или кабель не подключен.

Горит или мигает Соединение с сетевым устройством установлено,

идет передача информации.

Подготовка к настройке, Рекомендации по безопасному использованию, Cценарии применения интернет‑центра

Рекомендации по безопасному, Использованию cценарии применения, Интернет-центра

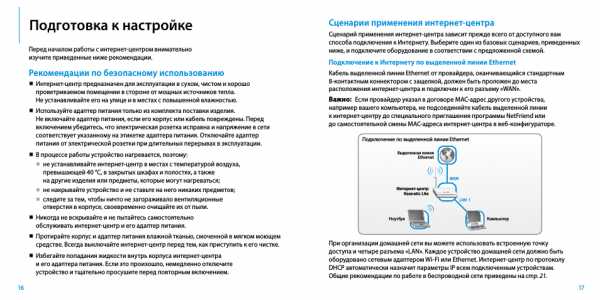

Подготовка к настройке

Перед началом работы с интернет-центром внимательно

изучите приведенные ниже рекомендации.

Рекомендации по безопасному использованию

Интернет-центр предназначен для эксплуатации в сухом, чистом и хорошо

проветриваемом помещении в стороне от мощных источников тепла.

Не устанавливайте его на улице и в местах с повышенной влажностью.

Используйте адаптер питания только из комплекта поставки изделия.

Не включайте адаптер питания, если его корпус или кабель повреждены. Перед

включением убедитесь, что электрическая розетка исправна и напряжение в сети

соответствует указанному на этикетке адаптера питания. Отключайте адаптер

питания от электрической розетки при длительных перерывах в эксплуатации.

В процессе работы устройство нагревается, поэтому:

не устанавливайте интернет-центр в местах с температурой воздуха,

превышающей 40 °С, в закрытых шкафах и полостях, а также

на другие изделия или предметы, которые могут нагреваться;

не накрывайте устройство и не ставьте на него никаких предметов;

следите за тем, чтобы ничто не загораживало вентиляционные

отверстия в корпусе, своевременно очищайте их от пыли.

Никогда не вскрывайте и не пытайтесь самостоятельно

обслуживать интернет-центр и его адаптер питания.

Протирайте корпус и адаптер питания влажной тканью, смоченной в мягком моющем

средстве. Всегда выключайте интернет-центр перед тем, как приступить к его чистке.

Избегайте попадания жидкости внутрь корпуса интернет-центра

и его адаптера питания. Если это произошло, немедленно отключите

устройство и тщательно просушите перед повторным включением.

Cценарии применения интернет‑центра

Сценарий применения интернет-центра зависит прежде всего от доступного вам

способа подключения к Интернету. Выберите один из базовых сценариев, приведенных

ниже, и подключите оборудование в соответствии с предложенной схемой.

Подключение к Интернету по выделенной линии Ethernet

Кабель выделенной линии Ethernet от провайдера, оканчивающийся стандартным

8-контактным коннектором с защелкой, должен быть проложен до места

расположения интернет-центра и подключен к его разъему «WAN».

Важно:

Если провайдер указал в договоре MAC-адрес другого устройства,

например вашего компьютера, не подсоединяйте кабель выделенной линии

к интернет-центру до специального приглашения программы NetFriend или

до самостоятельной смены MAC-адреса интернет-центра в веб-конфигураторе.

Подключение по выделенной линии Ethernet

Компьютер

Выделенная линия

Ethernet

Ноутбук

WAN

LAN 1

Интернет-центр

Keenetic Lite

При организации домашней сети вы можете использовать встроенную точку

доступа и четыре разъема «LAN». Каждое устройство домашней сети должно быть

оборудовано сетевым адаптером Wi-Fi или Ethernet. Интернет-центр по протоколу

DHCP автоматически назначит параметры IP всем подключенным устройствам.

Общие рекомендации по работе в беспроводной сети приведены на стр. 21.

Если провайдер предоставляет по выделенной линии Ethernet у…

Страница 10

Если провайдер предоставляет по выделенной линии Ethernet

услугу интерактивного цифрового телевидения, вы можете смотреть

каналы IPTV как на экране телевизора, так и компьютера.

Подключение по выделенной линии Ethernet с услугой IP-телевидения

Компьютер

Выделенная линия

Ethernet

Ноутбук

WAN

LAN 1

Интернет-центр

Keenetic Lite

Сигнал IPTV

Ресивер IPTV

LAN4

Для просмотра IP-телевидения на телеэкране вам потребуется ресивер IPTV

(называемый также декодером или телевизионной приставкой), который обычно

рекомендуется или выдается провайдером услуги. Технология TVport позволяет

подключать ресивер напрямую к любому разъему «LAN» интернет-центра без

промежуточного коммутатора, путаницы с проводами и дополнительных настроек.
Подключите ресивер IPTV непосредственно к одному из разъемов «LAN»

интернет-центра обычным Ethernet-кабелем, как показано на схеме. Соедините

телевизор с ресивером IPTV, согласно сопровождающей их документации.

В сетях некоторых провайдеров может потребоваться вручную указать

разъем «LAN», к которому подключен ресивер IPTV. Это можно сделать

в программе NetFriend (стр. 26) или через веб-конфигуратор (стр. 39).

Для просмотра IP-телевидения на компьютере достаточно установить

на компьютер или ноутбук специальную программу для просмотра IPTV

и подключить их к интернет-центру по проводной или беспроводной домашней

сети. В сетях некоторых провайдеров может потребоваться прописать

в интернет-центре дополнительный статический маршрут для IPTV (стр. 33).

Подключение к Интернету и IPTV через ADSL‑модем

Если к модему был подключен компьютер, отсоедините Ethernet-кабель от

компьютера и вставьте освободившийся конец в разъем «WAN» интернет-центра.

Кабелем из комплекта поставки интернет-центра соедините освободившийся

сетевой разъем компьютера с любым разъемом «LAN» интернет-центра.

Подключение через ADSL-модем

Сигнал IPTV

Ресивер IPTV

LAN4

ADSL-модем

Розетка телефонной

линии

Ноутбук

WAN

Компьютер

LAN 1

Интернет-центр

Keenetic Lite

Дальнейшая настройка будет зависеть от того, в каком режиме работает ваш модем:

Если для выхода в Интернет компьютер устанавливает PPPoE-подключение, значит,

ваш модем работает в режиме моста (Bridge Mode). Настройка интернет-центра

для этого случая приводится в главе «Подключение к Интернету» (стр. 34).

Если компьютеру для выхода в Интернет не требуется устанавливать

PPPoE-подключение, значит, ваш модем работает в режиме маршрутизатора

(Routing Mode). Если при этом в ваши планы не входит изменение настроек

модема, то с помощью встроенного веб-конфигуратора следует перевести

интернет-центр в режим «Точка беспроводного доступа Wi-Fi» (стр. 38).

Важно:

Чтобы полностью использовать все функции интернет-центра (в первую

очередь — высокопроизводительный маршрутизатор для работы с торрентами

и поддержки IP-телевидения), рекомендуется перевести модем в режим моста.

За дополнительной информацией обратитесь к документации ADSL-модема.

Выделить → Я нашла инструкцию для своего роутера здесь! #manualza

manualza.ru

Инструкция и руководство на русском

центр для подключения по выделенной линии Ethernet, с точкой…

Инструкция по применению

Интернет‑центр для подключения

по выделенной линии Ethernet,

с точкой доступа Wi‑Fi 802.11n 300 Мбит/с,

коммутатором Ethernet

и многофункциональным хостом USB

Инструкция

по применению

Добро пожаловать в интернет

Страница 2

Добро пожаловать

в Интернет!

Благодарим вас за доверие к интернет‑технике ZyXEL.
Решения для доступа в Интернет — это наша специализация

начиная со времен разработки первого модема в далеком

1990 году. Сегодня мы предлагаем устройства для

широкополосного доступа по технологиям ADSL2+,

VDSL2, Ethernet, 3G, WiMAX, а чтобы Всемирная Сеть

простиралась и до вашего дома, интернет‑провайдеры

и корпоративные заказчики широко используют

инфраструктурное оборудование ZyXEL.
Мы находимся рядом с вами с 1992 года и уделяем

пристальное внимание адаптации продукции к местным

условиям. Интернет‑техника ZyXEL проходит тщательное

тестирование в реальных условиях с учетом требований

провайдеров и локальных особенностей сетей. С нашим

Центром информации и поддержки можно бесплатно

связаться из любого населенного пункта, где есть телефон,

для пользователей работают интерактивная система

консультаций и обширная база знаний, на которую

ссылаются ведущие поисковые системы. Во всех крупных

городах стран СНГ открыты сервисные центры.
Сегодня интернет‑техникой ZуХЕL пользуются миллионы

домашних пользователей, и имя компании для них стало

синонимом надежной связи и выхода в Интернет с первой

попытки. Подключайтесь с помощью интернет‑центра

и присоединяйтесь. Сеть становится полезнее и интереснее

с приходом каждого нового пользователя.
Добро пожаловать в Интернет!

Важная информация

Страница 4

Важная информация

Прилагаемая документация

Перед первым включением

интернет‑центра, пожалуйста,

внимательно ознакомьтесь

с прилагаемой документацией

и сохраните ее на будущее.
Мы постоянно совершенствуем

аппаратное и программное

обеспечение, поэтому в продукт

могут быть внесены изменения

и улучшения, не описанные

в прилагаемой документации.
Компания ZyXEL не дает никакой

другой гарантии на продукты

и услуги, кроме явно указанной

в условиях, прилагаемых к таким

продуктам и услугам. Никакая

часть данного документа, кроме

главы «Гарантийное обслуживание

ZyXEL» в разделе «Поддержка и

гарантийное обслуживание», не может

рассматриваться как дополнительные

гарантийные обязательства.

Сервисный код изделия

Сервисный код представляет собой

специальный идентификационный

номер из 15 цифр, который напечатан

на этикетке интернет‑центра

и хранится в памяти устройства.

При первом подключении к Интернету

сервисный код автоматически

регистрируется в журнале

Службы технической поддержки

ZyXEL. Используя интернет‑

центр Keenetic, вы выражаете

согласие с правом компании ZyXEL

автоматически регистрировать

ваше устройство через Интернет

для технической поддержки

и гарантийного обслуживания.

Регистрация на сайте ZyXEL

По завершении установки

интернет‑центра мы рекомендуем

вам зарегистрировать его на

региональном веб‑сайте ZyXEL.

Регистрация покупки дает

право на дополнительный год

бесплатной гарантии, возможность

получать по электронной почте

уведомления об обновлениях

для вашего изделия ZyXEL.

Зарегистрированные пользователи

могут узнать дату регистрации

сервисного кода в личном кабинете,

воспользоваться персональной

технической поддержкой

и рядом других преимуществ.

Информация о сертификации

Интернет‑центр ZyXEL Keenetic

одобрен к применению

государственными органами

по сертификации. Ознакомиться

с действующими в вашей

стране сертификатами, можно

на странице интернет‑центра на

региональном веб‑сайте ZyXEL.

Срок службы

Установленный производителем

в порядке п. 2 ст. 5 Федерального

закона РФ «О защите прав

потребителей» срок службы

изделия равен 2 годам при условии,

что изделие используется в строгом

соответствии с настоящей

инструкцией и применимыми

техническими стандартами.

Правовые ограничения

на использование систем

беспроводной связи

На территории вашей страны

могут действовать ограничения

на эксплуатацию беспроводного

оборудования Wi‑Fi. Ограничения

могут касаться используемых

частот и мощности передаваемого

сигнала, а также требовать

обязательной регистрации

беспроводного оборудования

в органах регулирования. Перед

началом эксплуатации беспроводного

оборудования Wi‑Fi убедитесь,

что выбранные вами режимы его

использования не противоречат

требованиям закона и правилам,

действующим в вашей стране.

Информация об

утилизации изделия

Данное изделие не следует

выбрасывать вместе с бытовыми

отходами. По окончании срока

службы изделия обратитесь в местную

администрацию за информацией

о правилах утилизации электронных

отходов в вашем населенном

пункте. Правильная утилизация

способствует сохранению

природных ресурсов, охране

здоровья и окружающей среды.

Адреса и телефоны

Всю необходимую информацию

о продукции ZyXEL вы можете найти

на наших веб‑сайтах. Для получения

дополнительных сведений или

консультации, пожалуйста, свяжитесь

с нами любым удобным для вас

способом. Контактная информация

приведена в разделе «Поддержка

и гарантийное обслуживание».

Юридический адрес

изготовителя

ZyXEL Communications Corp., 6

Innovation Road II, Science Park,

Hsinchu, 300, Taiwan, R.O.C.
Тайвань, Синьчжу, Научно‑

индустриальный парк,

Инновейшн‑роуд II, 6, Зайксел

Коммуникейшнз Корп.

Авторские права

2010. Все права защищены.
Данный интернет‑центр поставляется

с программным обеспечением, на

часть кода которого распространяется

действие стандартной общественной

лицензии GNU GPL и LGPL. Исходный

код вы можете найти на странице

интернет центра на региональном

веб‑сайте ZyXEL. С текстом лицензии

GNU GPL и LGPL вы можете

ознакомиться на прилагаемом

компакт‑диске (на английском языке).
© Д. В. Тишкин, М. В. Медведев,

ООО «Зайксель Россия», 2010.

Все права защищены.
Воспроизведение, адаптация,

перевод и распространение данного

документа или любой его части

без предварительного письменного

разрешения ZyXEL запрещены —

за исключением случаев,

допускаемых законом об авторском

праве. Названия продуктов или

компаний, упоминаемые в данной

инструкции, могут быть товарными

знаками или знаками обслуживания

соответствующих правообладателей.

Знакомство с keenetic

Страница 5

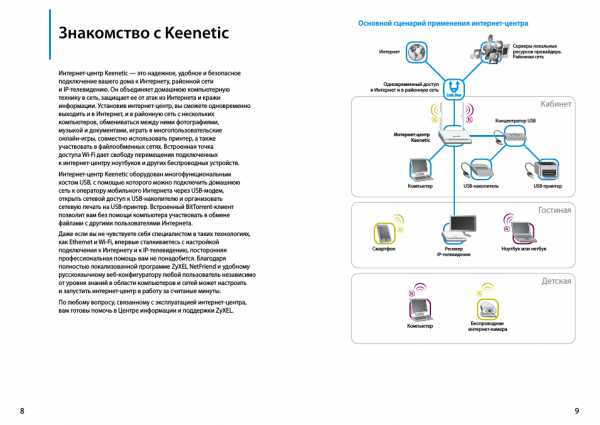

Знакомство с Keenetic

Интернет‑центр Keenetic — это надежное, удобное и безопасное

подключение вашего дома к Интернету, районной сети

и IP‑телевидению. Он объединяет домашнюю компьютерную

технику в сеть, защищает ее от атак из Интернета и кражи

информации. Установив интернет‑центр, вы сможете одновременно

выходить и в Интернет, и в районную сеть с нескольких

компьютеров, обмениваться между ними фотографиями,

музыкой и документами, играть в многопользовательские

онлайн‑игры, совместно использовать принтер, а также

участвовать в файлообменных сетях. Встроенная точка

доступа Wi‑Fi дает свободу перемещения подключенных

к интернет‑центру ноутбуков и других беспроводных устройств.
Интернет‑центр Keenetic оборудован многофункциональным

хостом USB, с помощью которого можно подключить домашнюю

сеть к оператору мобильного Интернета через USB‑модем,

открыть сетевой доступ к USB‑накопителю и организовать

сетевую печать на USB‑принтер. Встроенный BitTorrent‑клиент

позволит вам без помощи компьютера участвовать в обмене

файлами с другими пользователями Интернета.
Даже если вы не чувствуете себя специалистом в таких технологиях,

как Ethernet и Wi‑Fi, впервые сталкиваетесь с настройкой

подключения к Интернету и к IP‑телевидению, посторонняя

профессиональная помощь вам не понадобится. Благодаря

полностью локализованной программе ZyXEL NetFriend и удобному

русскоязычному веб‑конфигуратору любой пользователь независимо

от уровня знаний в области компьютеров и сетей может настроить

и запустить интернет‑центр в работу за считаные минуты.
По любому вопросу, связанному с эксплуатацией интернет‑центра,

вам готовы помочь в Центре информации и поддержки ZyXEL.

Основной сценарий применения интернет‑центра

Кабинет

Детская

Гостиная

Серверы локальных

ресурсов провайдера.

Районная сеть

Ресивер

IP-телевидения

Интернет

Link Duo

Компьютер

Концентратор USB

USB-накопитель

USB-принтер

Интернет-центр

Keenetic

Ноутбук или нетбук

Смартфон

Беспроводная

интернет-камера

Компьютер

Одновременный доступ

в Интернет и в районную сеть

Основные возможности

Страница 6

Основные возможности

Доступ в Интернет и в районную сеть по выделенной линии

Интернет‑центр Keenetic поддерживает все популярные и перспективные

способы доступа и авторизации, используемые в сетях ведущих провайдеров:

PPPoE, PPTP (в том числе с MPPE), L2TP, IEEE 802.1X, кроме того, предусмотрено

подключение к услугам на базе VLAN по стандарту IEEE 802.1Q. Фирменная

технология ZyXEL Link Duo позволяет всем компьютерам домашней сети

получить одновременно доступ и в Интернет, и в районную сеть по одной

выделенной линии. Скорость работы с Интернетом при подключении

по PPTP/L2TP составляет до 70 Мбит/с, а при работе с районной сетью —

до 90 Мбит/с. При этом интернет‑центр Keenetic имеет исключительно

высокую в своем классе нагрузочную способность для работы клиентов

файлообменных сетей, таких как, μTorrent, BitTorrent, DC и eMule.

Беспроводная сеть Wi‑Fi 802.11n 300 Мбит/с

Встроенная точка доступа Wi‑Fi позволяет организовать высокоскоростную

беспроводную сеть для совместного доступа в Интернет и работы

в домашней сети с ноутбука, смартфона и любого другого устройства Wi‑Fi

стандартов IEEE 802.11b, 802.11g и 802.11n. Благодаря двум антеннам

с коэффициентом усиления 5 дБи обеспечиваются широкая зона покрытия

и высокое качество беспроводной связи на скорости до 300 Мбит/с*.

Интернет‑центр предусматривает настройку защиты

сети Wi‑Fi по стандарту WPS (Wi‑Fi Protected Setup).

Устройства, совместимые со стандартом WPS,

сопровождаются знаком «Wi‑Fi PROTECTED SETUP»

или эмблемой совместимости с операционными

системами Microsoft Windows Vista либо Windows 7.
С помощью веб‑конфигуратора интернет‑центр можно легко перевести

в режим только точки доступа (с отключением маршрутизатора) или

подключения к интернет‑провайдеру по беспроводной сети Wi‑Fi.

IP‑телевидение без ограничений

Аппаратно реализованная технология TVport делает возможным

прием каналов IPTV без потери качества даже при загрузке через

интернет‑центр торрентов или файлов на максимальной скорости.

Для просмотра IP‑телевидения можно без дополнительных устройств

и настроек интернет‑центра подключить к нему ресивер IPTV (или

даже несколько ресиверов для телевизоров в разных комнатах),

компьютер и работающие по беспроводной сети Wi‑Fi ноутбуки.

* 300 Мбит/с — максимальная скорость работы на физическом уровне по стандарту IEEE 802.11n при

условии соединения с адаптерами, использующими два пространственных потока и канал 40 МГц

для приема и передачи. Действительная скорость в беспроводной сети зависит от особенностей

и настроек клиентского оборудования, числа клиентов в сети, препятствий на пути прохождения

сигнала, а также наличия других беспроводных сетей и радиопомех в том же диапазоне.

USB‑приложения

Многофункциональный хост‑контроллер USB предоставляет такие

возможности, как подключение к мобильному Интернету через USB‑модемы

3G/4G (поддерживается свыше 25 моделей модемов), сетевое использование

USB‑накопителей и USB‑принтеров. Все пользователи вашей проводной

и беспроводной домашней сети смогут получить доступ к подключенным

устройствам. При подключении по USB жесткого диска можно задействовать

встроенные FTP‑сервер и BitTorrent‑клиент Transmission, позволяющий

находиться в файлообменной сети 24 часа в сутки, освободив от этой

задачи компьютер. Хост USB обеспечивает возможность одновременной

работы сразу нескольких устройств через USB‑концентратор.

Больше возможностей для ваших интернет‑проектов

С интернет‑центром Keenetic вы сможете воплотить в жизнь самые смелые

интернет‑проекты: открыть друзьям доступ к домашнему игровому,

файловому или веб‑серверу, установить сетевую камеру для дистанционного

видеонаблюдения или даже открыть свою интернет‑радиостанцию.

Для дополнительного удобства в интернет‑центр встроен клиент служб

DynDNS, NO‑IP и TZO. Он позволит подключаться из Интернета ко встроенным

приложениям интернет‑центра и открытым сервисам домашней сети,

используя ваше собственное доменное имя, например

my.homeip.net

Возможность ручного или автоматического (по UPnP) проброса

портов обеспечивает полноценное участие ваших компьютеров

в файлообменных сетях, а игровых приставок — в онлайн‑играх.

Защита домашней сети и безопасная работа

Межсетевой экран с контролем соединений и защитой от атак обеспечивает

двойную защиту домашней сети от угроз из Интернета. Он не требует

настройки и предотвращает несанкционированный доступ к вашим

компьютерам извне. Безопасность беспроводной сети гарантируется

применением стандарта 802.11i с защитой WPA2.Возможность транзита

VPN‑соединений (PPTP, L2TP) позволяет безопасно подключиться

к офисной сети и работать в любое удобное время на дому.

Быстрая настройка без помощи специалиста

Даже если вы не чувствуете себя специалистом в сетевых технологиях,

посторонняя профессиональная помощь вам не понадобится. Благодаря

программе ZyXEL NetFriend любой пользователь может настроить

и запустить интернет‑центр в работу за считаные минуты. Предусмотрена

также удобная детальная настройка функций интернет‑центра через веб‑

конфигуратор на русском языке. Управлять торрент‑клиентом Transmission

можно через веб‑интерфейс с любого компьютера или смартфона.

Конструкция интернет‑центра

Страница 7

Конструкция интернет‑центра

USB

Два разъема для антенн беспроводной сети Wi‑Fi

Накрутите всенаправленные антенны из комплекта поставки

интернет‑центра или другие Wi‑Fi‑антенны с ВЧ‑разъемами RP‑SMA (вилка).

Рекомендуемое положение прилагаемых антенн — вертикальное.

Выключатель «WLAN»

Тумблер для оперативного отключения беспроводной сети Wi‑Fi.

В положении «ON» радиомодуль включен, в положении «OFF» — выключен.

Кнопка «WPS»

а) Настройка беспроводной сети Wi‑Fi по стандарту WPS
Кнопка позволяет быстро и безопасно настроить защищенное соединение

между интернет‑центром и беспроводным устройством Wi‑Fi 802.11g/n,

поддерживающим стандарт WPS. За один сеанс можно настроить соединение

только с одним устройством. В течение двух минут после нажатия кнопки

встроенная точка доступа будет ожидать соединения с беспроводным

устройством, чтобы выполнить с ним согласование параметров сети Wi‑Fi.

На подключаемом беспроводном устройстве может также потребоваться

нажатие кнопки «WPS». При подключении компьютера с операционной

системой Microsoft Windows 7 или Vista следуйте ее инструкциям.
б) Безопасное отключение USB‑накопителей
Помимо прямого назначения кнопку «WPS» можно использовать для

безопасного отключения USB‑накопителей. Эта возможность включается

в меню

Система Кнопка WPS

встроенного веб‑конфигуратора

интернет‑центра. Стандартная WPS‑функция кнопки будет доступна,
когда USB‑накопители не подключены или их работа остановлена.

Кнопка «RESET» (Сброс пользовательских настроек)

Используйте эту кнопку, если требуется настроить интернет‑центр

заново или пароль доступа к нему был утерян.
Для сброса настроек нажмите кнопку заостренным предметом

и удерживайте ее нажатой около 10 секунд, до тех пор, пока не погаснут

все индикаторы интернет‑центра. Индикатор начнет мигать, и через

полминуты интернет‑центр загрузится с установками по умолчанию.

Разъемы «LAN» (Локальная сеть)

Четыре разъема для подключения компьютеров и других сетевых устройств.

Конструкция интернет‑центра предусматривает подключение и отключение

кабелей Ethernet без прерывания работы, то есть нет необходимости

выключать устройство, когда вы меняете конфигурацию сети.

Разъем «WAN» (Интернет / Локальная сеть)

Разъем, назначение которого зависит от выбранного

режима работы интернет‑центра.
В режиме «Подключение по выделенной линии Ethernet» разъем «WAN»

предназначен для присоединения кабеля выделенной линии Ethernet

от провайдера или кабеля, идущего от ADSL‑модема. В остальных режимах

разъем «WAN» используется для подключения Ethernet‑устройств

домашней сети точно так же, как и четыре разъема «LAN».

Разъем «POWER» (Питание)

Разъем для подключения адаптера питания из комплекта поставки.
Интернет‑центр рассчитан на постоянную работу и не требует

ежедневного отключения питания. При необходимости выключить

интернет‑центр, например на время длительного перерыва в эксплуатации,

отсоедините адаптер питания от электрической розетки.

Разъем «USB»

Разъем для подключения совместимых USB‑устройств, таких, как USB‑модемы

для мобильного Интернета 3G/4G, USB‑накопители, USB‑принтеры.

Через USB‑концентратор можно подключить несколько таких устройств

одновременно. Актуальный список совместимых USB‑устройств вы можете

найти на странице интернет‑центра Keenetic, посетив веб‑сайт ZyXEL.

центр выключен. Мигает редко Интернет…

Страница 8

Индикатор (Статус)

Не горит

Интернет‑центр выключен.

Мигает редко

Интернет‑центр готовится к работе

(загружается). Если индикатор продолжает

мигать спустя две минуты после включения,

возможно, интернет‑центр неисправен.

Мигает часто

Обновление микропрограммы.

Горит

Интернет‑центр включен и функционирует нормально.

Индикаторы … (Подключение к разъемам «LAN»)

Не горит

Нет соединения с устройством, подключенным

к разъему «LAN» с соответствующим

номером, или кабель не подключен.

Горит или мигает

Соединение с сетевым устройством

установлено, идет передача информации.

Индикатор

(Подключение к разъему «WAN»)

Не горит

Нет соединения с сетью провайдера или

другим устройством, подключенным к разъему

«WAN», либо кабель не подключен.

Горит или мигает

Соединение с сетевым устройством

установлено, идет передача информации.

Индикатор (Беспроводная сеть Wi‑Fi)

Не горит

Сеть Wi‑Fi выключена. Чтобы ее включить,

переведите тумблер «WLAN» на корпусе

интернет‑центра в положение «ON» и удостоверьтесь,

что беспроводная сеть Wi‑Fi включена в веб‑

конфигураторе интернет‑центра (стр. 35).

Горит

Сеть Wi‑Fi включена.

Мигает

Идет передача информации по беспроводной сети.

Индикатор

(WPS‑настройка беспроводной сети Wi‑Fi)

Мигает

Запущен сеанс быстрой настройки беспроводного

соединения по технологии WPS. При успешном

завершении настройки индикатор перестанет

мигать и будет 15 секунд гореть непрерывно.

Индикатор

(Состояние USB‑подключения)

Не горит

Интернет‑центр не обнаружил совместимое

оборудование, подключенное к разъему

«USB», или USB‑устройство не готово к работе.

На инициализацию некоторых USB‑устройств

интернет‑центру может потребоваться до 30 секунд.

Горит

Подключенное USB‑устройство готово к работе.

Мигает

Остановка подключенных USB‑накопителей,

запущенная кнопкой «WPS».
Индикатор перестанет мигать, когда все накопители

будут готовы к безопасному отключению.

Подготовка к настройке, Рекомендации по безопасному использованию, Cценарии применения интернет‑центра

Страница 9

Подготовка к настройке

Перед началом работы с интернет‑центром внимательно

изучите приведенные ниже рекомендации.

Рекомендации по безопасному использованию

Интернет‑центр предназначен для эксплуатации в сухом, чистом и хорошо

проветриваемом помещении в стороне от мощных источников тепла.

Не устанавливайте его на улице и в местах с повышенной влажностью.

Не включайте адаптер питания, если его корпус или

кабель повреждены. Перед включением убедитесь, что

электрическая розетка исправна и напряжение в сети

соответствует указанному на этикетке адаптера питания.

Используйте адаптер питания только из комплекта поставки изделия.

В процессе работы устройство нагревается, поэтому:

не устанавливайте интернет‑центр в местах с температурой воздуха,

превышающей 40 °С, в закрытых шкафах и полостях, а также

на другие изделия или предметы, которые могут нагреваться;

не накрывайте устройство и не ставьте на него никаких предметов;

следите за тем, чтобы ничто не загораживало вентиляционные

отверстия в корпусе, своевременно очищайте их от пыли.

Никогда не вскрывайте и не пытайтесь самостоятельно

обслуживать интернет‑центр и его адаптер питания.

Протирайте корпус и адаптер питания влажной тканью,

смоченной в мягком моющем средстве. Всегда выключайте

интернет‑центр перед тем, как приступить к его чистке.

Избегайте попадания жидкости внутрь корпуса интернет‑центра

и его адаптера питания. Если это произошло, немедленно отключите

устройство и тщательно просушите перед повторным включением.

Отключайте адаптер питания от электрической розетки

при длительных перерывах в эксплуатации.

Cценарии применения интернет‑центра

Сценарий применения интернет‑центра зависит прежде всего

от доступного вам способа подключения к Интернету. Выберите

один из базовых сценариев, приведенных ниже, и подключите

оборудование в соответствии с предложенной схемой.

Подключение к Интернету по выделенной линии Ethernet

Кабель выделенной линии Ethernet от провайдера, оканчивающийся

стандартным 8‑контактным коннектором с защелкой, должен быть проложен

до места расположения интернет‑центра и подключен к его разъему «WAN».

Важно:

Если провайдер указал в договоре MAC‑адрес другого

устройства, например вашего компьютера, не подсоединяйте

кабель выделенной линии к интернет‑центру до специального

приглашения программы NetFriend или до самостоятельной

смены MAC‑адреса интернет‑центра в веб‑конфигураторе.

Подключение по выделенной линии Ethernet

Компьютер

Выделенная линия

Ethernet

Ноутбук

WAN

LAN 1

Интернет-центр

Keenetic

Для организации домашней сети вы можете использовать встроенную точку

доступа Wi‑Fi и четыре разъема «LAN». Все подключаемые устройства должны

быть оборудованы сетевым адаптером Wi‑Fi или Ethernet, интернет‑центр

по протоколу DHCP автоматически назначит им параметры IP. Общие

рекомендации по работе в беспроводной сети приведены на стр. 22.
К разъему «USB» можно подключить принтер с интерфейсом USB для

организации сетевой печати или USB‑накопитель, с помощью которого

можно запустить встроенный автономный BitTorrent‑клиент Transmission

или создать файловый сервер с предоставлением к нему доступа по FTP

из Интернета. Чтобы подключить и принтер, и накопитель одновременно,

используйте USB‑концентратор (приобретается отдельно).

Если провайдер предоставляет по выделенной линии Ethernet у…

Страница 10

Если провайдер предоставляет по выделенной линии Ethernet

услугу интерактивного цифрового телевидения, вы можете смотреть

каналы IPTV как на экране телевизора, так и компьютера.

Подключение по выделенной линии Ethernet с услугой IP-телевидения

Компьютер

Сигнал IPTV

Ресивер IPTV

LAN4

Выделенная линия

Ethernet

Ноутбук

WAN

LAN 1

Интернет-центр

Keenetic

Для просмотра IP‑телевидения на телеэкране
Вам потребуется ресивер IPTV (называемый также декодером или
телевизионной приставкой), который обычно рекомендуется или выдается
провайдером услуги. Технология TVport позволяет подключать ресивер
напрямую к любому разъему «LAN» интернет‑центра без промежуточного
коммутатора, путаницы с проводами и дополнительных настроек.
Подключите ресивер IPTV непосредственно к одному из
разъемов «LAN» интернет‑центра обычным Ethernet‑кабелем,
как показано на схеме. Соедините телевизор с ресивером
IPTV согласно сопровождающей их документации.
В сетях некоторых провайдеров может потребоваться вручную указать

разъем «LAN», к которому подключен ресивер IPTV. Это можно сделать

в программе NetFriend (стр. 27) или через веб‑конфигуратор (стр. 34).

Для просмотра IP‑телевидения на компьютере
Достаточно установить на компьютер или ноутбук специальную
программу для просмотра IPTV и подключить их к интернет‑центру
по проводной или беспроводной домашней сети.
В сетях некоторых провайдеров может потребоваться прописать

в интернет‑центре дополнительный статический маршрут для IPTV (стр. 30).

Подключение к Интернету и IPTV через ADSL‑модем

Если соединение с интернет‑провайдером устанавливается по

телефонной линии с помощью ADSL‑модема, вместо кабеля выделенной

линии к интернет‑центру Keenetic необходимо Ethernet‑кабелем

подключить ваш ADSL‑модем. В частности, если к модему был подключен

компьютер, отсоедините Ethernet‑кабель от компьютера и вставьте

освобдившийся конец в разъем «WAN» интернет‑центра. Кабелем из

комплекта поставки интернет‑центра соедините освободившийся сетевой

разъем компьютера с любым разъемом «LAN» интернет‑центра.

Подключение через ADSL-модем

Сигнал IPTV

Ресивер IPTV

LAN4

ADSL-модем

WAN

Розетка телефонной

линии

Ноутбук

WAN

Компьютер

LAN 1

Интернет-центр

Keenetic

Дальнейшая настройка интернет‑центра будет зависеть от

того, в каком режиме работает ваш ADSL‑модем:

Если для выхода в Интернет компьютер устанавливает

PPPoE‑подключение, значит, ваш модем работает в режиме моста

(Bridge Mode). Настройка интернет‑центра для этого случая

приводится в главе «Подключение к Интернету» (стр. 31).

Если компьютеру для выхода в Интернет не требуется устанавливать

PPPoE‑подключение, значит, ваш модем работает в режиме

маршрутизатора (Routing Mode). Если при этом в ваши планы не

входит изменение настроек модема, то с помощью встроенного

веб‑конфигуратора следует перевести интернет‑центр

в режим «Точка беспроводного доступа Wi‑Fi» (стр. 29).

Важно:

Чтобы полностью использовать все функции интернет‑центра

(в первую очередь — высокопроизводительный маршрутизатор для

работы с торрентами и поддержки IP‑телевидения), рекомендуется

перевести модем в режим моста. За дополнительной информацией

обратитесь к документации, сопровождающей ваш ADSL‑модем.

manualza.ru

Zyxel Keenetic Lite — инструкция: подключение, настройка и обновление прошивки — Домашний Билайн

Шаг 1 из 9

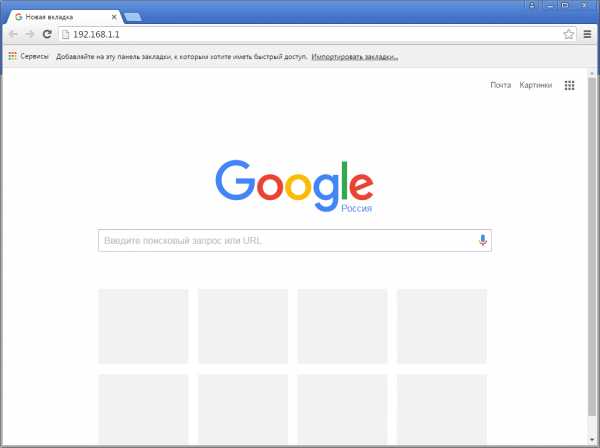

Открываем браузер, в адресной строке пишем 192.168.1.1, нажимаем Enter.

Шаг 2 из 9

Если роутер еще не был настроен, откроется страница «Быстрая настройка NetFriend». Нажимаем кнопку «Веб-конфигуратор».

Шаг 3 из 9

Если появляется окно «Установите пароль администратора», в поле «Новый пароль» придумайте и напишите пароль, который будет использоваться для дальнейшей авторизации в настройках роутера (рекомендуем использовать пароль admin).
В поле «Введите пароль ещё раз» повторно напишите придуманный пароль.
Нажимаем кнопку «Применить».

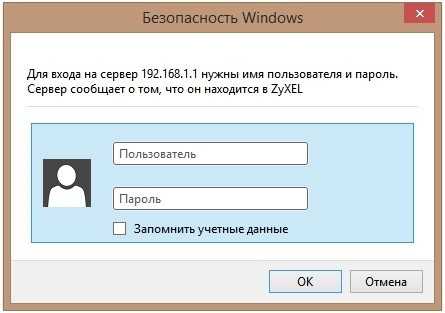

Шаг 4 из 9

Если открывается страница авторизации роутера, в поле «Пользователь» введите admin, в поле «Пароль» введите пароль, установленный при первичной настройке. Нажмите «ОК».

Шаг 5 из 9

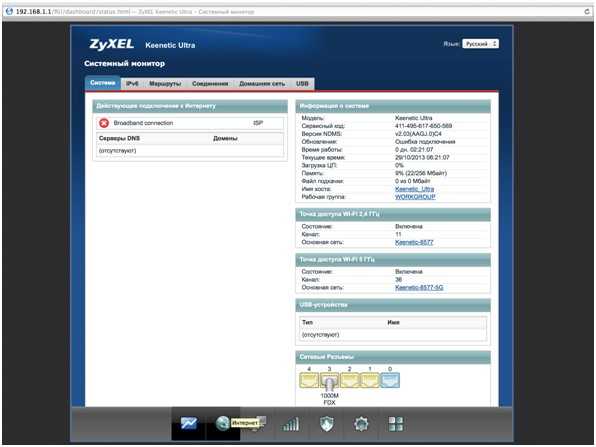

Откроется веб-интерфейс роутера.
Нажмите на значок «Глобус» в нижней панели индикаторов (второй слева).

Шаг 6 из 9

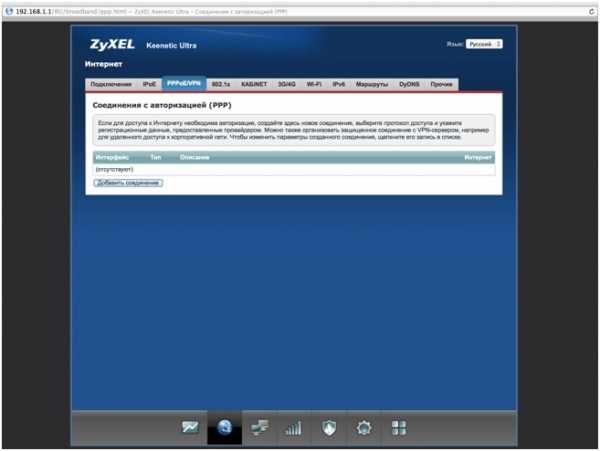

Выберите раздел PPPoE/VPN и нажмите кнопку «Добавить соединение».

Шаг 7 из 9

Включить – поставьте галочку.
Использовать для выхода в интернет – поставьте галочку.
Описание – Beeline.
Тип (протокол) — выберите L2TP.
Подключаться через – выберите Broadband connection ISP.
Адрес сервера – tp.internet.beeline.ru.
Имя пользователя – введите ваш логин, начинающийся на 089.
Пароль – введите ваш пароль.
Метод проверки подлинности – Авто.

Настройка параметров IP – Автоматически.
Нажмите кнопку «Применить»

Шаг 8 из 9

Для настройки беспроводного соединения кликните по значку «Уровень сигнала» в нижней панели индикаторов (посередине).
Нажмите на пункт «Точка доступа» или «Точка доступа 2,4 ГГЦ».
Заполните поля, как указано ниже:
Включить точку доступа – поставьте галочку.
Имя сети – введите имя для вашей Wi-Fi сети.
Защита сети – WPA-PSK + WPA2-PSK.
Ключ сети – введите пароль для доступа к вашей Wi-Fi сети.
Страна – Russian Federation.
Стандарт – 802.11bgn.
Мощность сигнала – 100%.
Включить WMM – поставьте галочку.
Нажмите кнопку «Применить» (под строкой «Включить WMM»).

Шаг 9 из 9

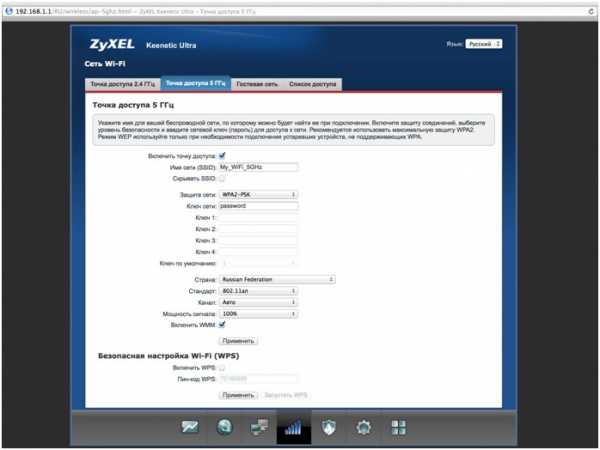

Если в меню есть пункт «Точка доступа 5 ГГц» нажмите на него и по аналогии настройте сеть 5 ГГц.

Заполните поля как указано ниже:
Включить точку доступа – поставьте галочку.
Имя сети – введите имя для вашей Wi-Fi сети и добавьте «_5G».
Защита сети – WPA2-PSK.
Ключ сети – введите пароль для доступа к вашей Wi-Fi сети.
Страна – Russian Federation.
Стандарт – 802.11an.
Мощность сигнала – 100%.
Включить WMM – поставьте галочку.
Нажмите кнопку «Применить» (под строкой «Включить WMM»).

Шаг 1 из 2

Нажмите на значок «глобус» в нижней панели индикаторов (второй слева). Появится следующая страница.

Шаг 2 из 2

В разделе «Подключения» выберите «Broadband connection» и кликните по нему.

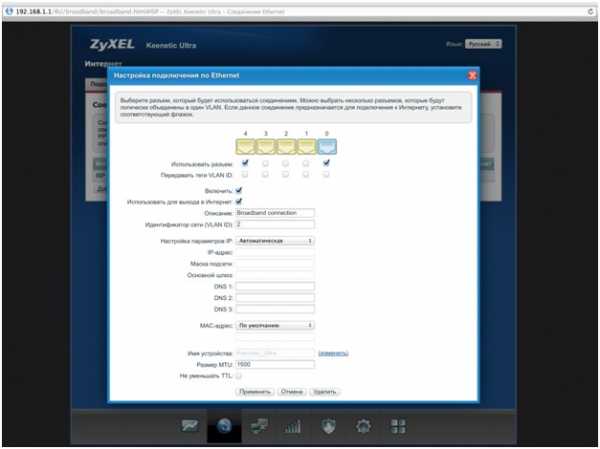

В окне «Настройка подключения по Ethernet» в строке «Использовать разъем» выберите порт для подключения ТВ-приставки (с 0 порта галочку не снимать).

Нажмите кнопку «Применить».

Будьте внимательны, выполняя инструкции в этом разделе. В случае ошибки в действиях потребуется визит в сервис-центр для восстановления устройства. Прошивать роутер рекомендуется, подключив кабель от ПК в любой из LAN-портов. Прошивая роутер по Wi-Fi, есть риск получить неработоспособное устройство, восстанавливаемое только в сервис-центре, либо не восстанавливаемое вовсе.

Шаг 1 из 4

Скачайте прошивку.

Шаг 2 из 4

Открываем браузер, в адресной строке набираем адрес роутера, нажимаем Enter. Откроется страница авторизации роутера. Вводим логин и пароль для доступа к роутеру, нажимаем Enter.

Шаг 3 из 4

Перед вами откроется web-интерфейс роутера.

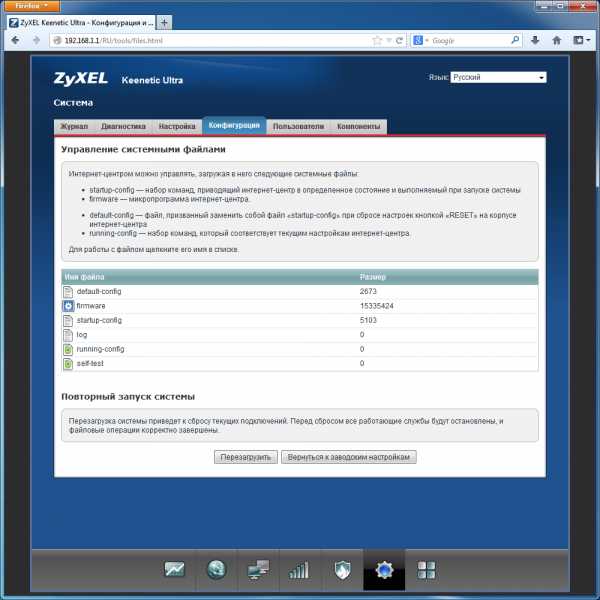

Зайдите в меню «Система». В раздел «Файлы» (в ранних версиях микропрограммы данный раздел назывался «Конфигурация») щелкните по имени файла «firmware».

Шаг 4 из 4

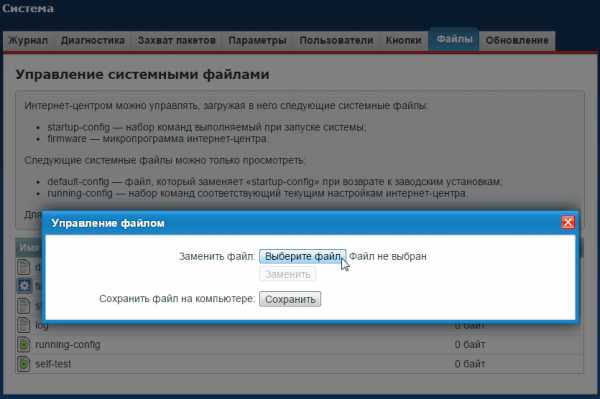

Появится окно “Управление файлом”, в котором нажмите кнопку “Выберите файл” для указания файла микропрограммы.
В открывшемся окне укажите местоположение файла с микропрограммой для вашего устройства (файл с расширением bin).
Предварительно нужно извлечь файлы из zip-архива с микропрограммой.
Нажмите кнопку “Заменить” для запуска процедуры обновления микропрограммы.

Подождите, пока роутер обновляет свою микропрограмму, обычно это занимает не более 15 минут, во время обновления не выключайте роутер из сети розетки. После того, как роутер обновит свою прошивку и перезагрузится, вы можете приступать к эксплуатации.

Используйте аппаратный сброс настроек, если требуется настроить устройство заново (удалить все пользовательские настройки), нет доступа к веб-странице интерфейса настроек роутера, после настройки роутера интернет-соединение не установилось или пароль доступа к нему был утерян.

Внимание! При выполнении аппаратного сброса настроек все пользовательские установки будут сброшены на заводские параметры!

На корпусе устройства имеется углубленная кнопка СБРОС (RESET, RESTORE), позволяющая сбросить настройки на заводские установки. Кнопку СБРОС (RESET, RESTORE) вы сможете найти на той же стороне корпуса роутера, где располагаются остальные разъемы и кнопки. В редких случаях кнопка может располагаться на дне роутера.

Для того, чтобы сбросить настройки роутера на заводские установки выполните следующие действия:
Включите питание роутера и дождитесь полной загрузки устройства. Нажмите кнопку СБРОС (RESET, RESTORE), используя заостренный тонкий предмет (например, скрепку) и удерживайте 30 секунд, затем отпустите кнопку.
После этого роутер перезагрузится с установками по умолчанию (заводскими настройками) и потребуется повторная его настройка.

ivanovo.beeline.ru

Zyxel Keenetic Lite — инструкция: подключение, настройка и обновление прошивки — Домашний Билайн

Шаг 1 из 9

Открываем браузер, в адресной строке пишем 192.168.1.1, нажимаем Enter.

Шаг 2 из 9

Шаг 3 из 9

В поле «Введите пароль ещё раз» повторно напишите придуманный пароль.
Нажимаем кнопку «Применить».

Шаг 4 из 9

Шаг 5 из 9

Откроется веб-интерфейс роутера.
Нажмите на значок «Глобус» в нижней панели индикаторов (второй слева).

Шаг 6 из 9

Выберите раздел PPPoE/VPN и нажмите кнопку «Добавить соединение».

Шаг 7 из 9

Включить – поставьте галочку.
Использовать для выхода в интернет – поставьте галочку.

Описание – Beeline.
Тип (протокол) — выберите L2TP.
Подключаться через – выберите Broadband connection ISP.
Адрес сервера – tp.internet.beeline.ru.
Имя пользователя – введите ваш логин, начинающийся на 089.
Пароль – введите ваш пароль.
Метод проверки подлинности – Авто.
Настройка параметров IP – Автоматически.
Нажмите кнопку «Применить»

Шаг 8 из 9

Включить WMM – поставьте галочку.
Нажмите кнопку «Применить» (под строкой «Включить WMM»).

Шаг 9 из 9

Если в меню есть пункт «Точка доступа 5 ГГц» нажмите на него и по аналогии настройте сеть 5 ГГц.
Заполните поля как указано ниже:
Включить точку доступа – поставьте галочку.
Имя сети – введите имя для вашей Wi-Fi сети и добавьте «_5G».
Защита сети – WPA2-PSK.
Ключ сети – введите пароль для доступа к вашей Wi-Fi сети.
Страна – Russian Federation.
Стандарт – 802.11an.
Мощность сигнала – 100%.
Включить WMM – поставьте галочку.
Нажмите кнопку «Применить» (под строкой «Включить WMM»).

Шаг 1 из 2

Нажмите на значок «глобус» в нижней панели индикаторов (второй слева). Появится следующая страница.

Шаг 2 из 2

Шаг 1 из 4

Скачайте прошивку.

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

krasnoyarsk.beeline.ru

Zyxel Keenetic Lite — инструкция: подключение, настройка и обновление прошивки — Домашний Билайн

Шаг 1 из 6

Открываем браузер, в адресной строке пишем 192.168.1.1, нажимаем Enter.

Шаг 2 из 6

Если роутер еще не был настроен, откроется страница «Быстрая настройка NetFriend».
Нажимаем кнопку «Веб-конфигуратор».

Шаг 3 из 6

Шаг 4 из 6

Шаг 5 из 6

Для настройки беспроводного соединения кликните по значку «Уровень сигнала» в нижней панели индикаторов (посередине).
Нажмите на пункт «Точка доступа” или «Точка доступа 2,4 ГГЦ”.
Заполните поля, как указано ниже:
Включить точку доступа – поставьте галочку.
Имя сети – введите имя для вашей Wi-Fi сети.
Защита сети – WPA-PSK + WPA2-PSK.
Ключ сети – введите пароль для доступа к вашей Wi-Fi сети.
Страна – Russian Federation.
Стандарт – 802.11bgn.
Мощность сигнала – 100%.
Включить WMM – поставьте галочку.
Нажмите кнопку «Применить» (под строкой «Включить WMM»).

Шаг 6 из 6

Шаг 1 из 2

Нажмите на значок «глобус» в нижней панели индикаторов (второй слева). Появится следующая страница.

Шаг 2 из 2

Шаг 1 из 4

Скачайте прошивку.

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

moskva.beeline.ru

Zyxel Keenetic Lite — инструкция: подключение, настройка и обновление прошивки — Домашний Билайн

Шаг 1 из 9

Открываем браузер, в адресной строке пишем 192.168.1.1, нажимаем Enter.

Шаг 2 из 9

Шаг 3 из 9

Шаг 4 из 9

Шаг 5 из 9

Откроется веб-интерфейс роутера.
Нажмите на значок «Глобус» в нижней панели индикаторов (второй слева).

Шаг 6 из 9

Выберите раздел PPPoE/VPN и нажмите кнопку «Добавить соединение».

Шаг 7 из 9

Шаг 8 из 9

Шаг 9 из 9

Шаг 1 из 2

Нажмите на значок «глобус» в нижней панели индикаторов (второй слева). Появится следующая страница.

Шаг 2 из 2

Шаг 1 из 4

Скачайте прошивку.

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

ekaterinburg.beeline.ru

Zyxel Keenetic Lite II — инструкция: подключение, настройка и обновление прошивки — Домашний Билайн

Шаг 1 из 9

Открываем браузер, в адресной строке пишем 192.168.1.1, нажимаем Enter.

Шаг 2 из 9

Шаг 3 из 9

Шаг 4 из 9

Шаг 5 из 9

Откроется веб-интерфейс роутера.
Нажмите на значок «Глобус» в нижней панели индикаторов (второй слева).

Шаг 6 из 9

Выберите раздел PPPoE/VPN и нажмите кнопку «Добавить соединение».

Шаг 7 из 9

Шаг 8 из 9

Шаг 9 из 9

Шаг 1 из 2

Нажмите на значок «глобус» в нижней панели индикаторов (второй слева). Появится следующая страница.

Шаг 2 из 2

Шаг 1 из 4

Скачайте прошивку.

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

sochi.beeline.ru
