Коммутатор d link des 3200 10: D-Link (switch), 2 , 8 Ethernet 10/100 / DES-3200-

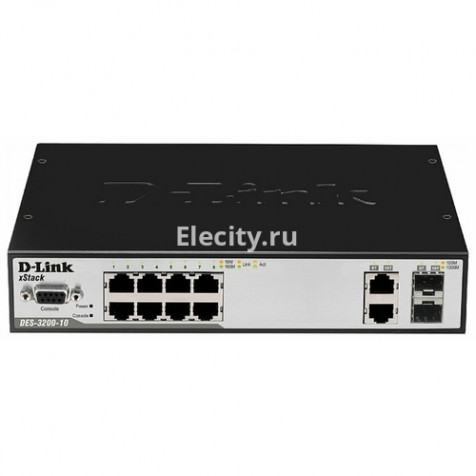

D-Link DES-3200-10

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы этой серии оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 1/2/4 комбо-портами Gigabit Ethernet/SFP. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28/ME,28F,52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит/c. Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и  необходим быстрый поиск и устранение неисправностей.

Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандартам PoE (подача электропитания по Ethernet-кабелю) IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 15,4 Вт на порт и до 30 Вт на первых четырех/восьми портах. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелям, что значительно упрощает развертывание сети.
Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными портами SFP, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.



Безопасность и надежность

Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, возможность создания гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ при подключении к коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора.

Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.



Отказоустойчивость/высокая производительность

Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем.

Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.



Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом вплоть до 8 Кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.



Многоадресная рассылка

Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке.



IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.



OAM

Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.



Функции управления

Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой.

Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).

Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.



Поддержка IPv6

Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Logo Phase 2, которая гарантирует работу коммутаторов в сетях IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживают такие функции, как IPv6 ACL, IMPBv6 и L3 Control Packet Filtering, предназначенные для защиты от сетевых атак в IPv6 сетях.

D-Link DGS-3200-10

Управляемые Коммутаторы D-Link уровня 2 серии xStack DGS-3200 с поддержкой расширенных функций безопасности и IPv6 обеспечивают высокую производительность сети уровня Enterprise. В данную серию входят коммутаторы DGS-3200-10, DGS-3200-16 и DGS-3200-24. Коммутатор входит в комплексное решение обеспечения безопасности D-Link (End-to-End Security) и обеспечивают комплексную защиту сети от внутренних и внешних угроз.

Помимо этого, технология D-Link Green Ethernet уменьшает затраты на энергию, благодаря сокращению потребляемой мощности, не снижая производительность сети.

Коммутатор DGS-3200-10 выполнен в компактном корпусе шириной 11 дюймов для установки в стойку, оснащен пассивной системой охлаждения и обеспечивает меньшее тепло- и шумо- выделение по сравнению со стандартными устройствами. Коммутатор DGS-3200-16 поддерживает функцию автоматической вентиляции и оснащен термодатчиками, обеспечивающими коррекцию температуры устройства для оптимальной производительности. Для уменьшения шумовыделения вентилятор отключен по умолчанию. Коммутаторы данной серии являются идеальным решением для развертывания сетей в офисах или на предприятиях, где требуется соблюдение тишины. DGS-3200-24 также поддерживает функцию автоматической вентиляции, включая два вентилятора с низкой скоростью, установленной по умолчанию.

Комплексная безопасность (E2ES)
Устройство является частью законченного решения D-Link по обеспечению комплексной безопасности, подразумевающего обеспечение безопасности на всех уровнях: конечное устройство, узел и шлюз. Данное решение включает коммутаторы, межсетевой экран и беспроводную сеть LAN с системой обнаружения угроз (Unified Threat Management), обеспечивая простоту управления безопасностью от конечной точки до центральной части сети предприятия. Коммутаторы поддерживают широкий набор функций безопасности для обеспечения конфиденциальности и защиты данных в сети. Комплексная защита достигается за счет использования таких функций, как аутентификация пользователя, авторизация VLAN, сегментация и управление трафиком, управление адресами узлов и защита от атак.

Коммутаторы также поддерживают управление доступом 802.1Х на основе портов/MAC-адресов, Guest VLAN, RADIUS и TACACS+, управление доступом на основе Web-интерфейса (WAC) и MAC-адресов (МАС), обеспечивая простоту развертывания сети. Списки управления доступом (ACL), создаваемые пользователем, позволяют защитить сеть от вирусов и увеличить производительность коммутатора. Функция IP-MAC-Port-Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта.

Коммутаторы также поддерживают функцию DHCP Screening, запрещающую доступ неавторизованным DHCP-серверам. Включение данной опции позволяет отфильтровывать все пакеты DHCP-сервера с определенного порта. Другие функции безопасности, такие как Port Security и Traffic Segmentation, обеспечивают надежный контроль и повышают безопасность сети.

Применение технологий Microsoft NAP (Network Access Protection) и D-Link ZoneDefense обеспечивает управление доступом и защиту сети в реальном времени. Благодаря технологии D-Link ZoneDefense, данный коммутатор может быть успешно использован совместно с межсетевым экраном NetDefend, что позволяет создать комплексную проактивную архитектуру безопасности.

Технология IPv6
Помимо протокола IPv4, Коммутатор DGS-3200 поддерживает протокол IPv6, созданный для удовлетворения растущего спроса на адресное пространство. Протокол IPv6 упрощает настройку сети, а также сокращает расходы при развертывании сети. Коммутаторы данной серии успешно прошли сертификацию IPv6 Logo Phase 2 от IPv6 Forum, глобального альянса отрасли, основным направлением деятельности которого является обеспечение внедрения и развития технологии IPv6. Программа сертификации IPv6 Ready Logo обеспечивает тестирование оборудования IPv6 на функциональную совместимость и соответствие протоколам.

Более того, коммутаторы поддерживают Microsoft Network Access Protection (NAP). Технология NAP, встроенная в операционные системы Windows Vista® и XP SP3, позволяет пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности. Функция MLD Snooping улучшает эффективность многоадресной рассылки, поскольку данные отправляются только тем, хостам, которые подписаны на рассылку, вместо того, чтобы передавать данные на все порты VLAN. Функции ACL, QoS (на основе метки потока IPv6 и класса трафика) обеспечивают увеличение скорости и эффективности сервисов. Для управления IPv6 коммутаторы поддерживают такие механизмы управления, как Web, telnet и SNMP.

Технология D-Link Green
Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-3200 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов.

Отказоустойчивость/Увеличение производительности
С помощью протоколов Spanning Tree 802.1В-2004, 802.1w и 802.1s коммутаторы серии DGS-3200 обеспечивают высокую производительность и повышенную отказоустойчивость сети. Протокол STP обеспечивает настройку резервных маршрутов передачи данных, гарантируя, таким образом, передачу и получение пакетов даже в случае выхода коммутатора из строя. Агрегирование каналов 802.3ad дает возможность создать агрегированную полосу пропускания между коммутаторами и серверами, обеспечивающую большую доступность.

Для обеспечения качества обслуживания коммутаторы поддерживают протокол 802.1p. Этот протокол описывает механизм классификации трафика в реальном времени на 8 уровней приоритетов по 8 очередей. Классификация пакетов на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакета, определяемого пользователем, обеспечивает работу с приложениями, чувствительными к задержкам, включая VoIP и потоковое видео. Помимо этого коммутаторы DGS-3200 поддерживают технологию Safeguard Engine, обеспечивающей защиту сети и надежность работы коммутатора.

Управление трафиком
Сетевые администраторы могут определить производительность каждого порта, задав соответствующую полосу пропускания. Такие функции, как управление широковещательным штормом и контроль полосы пропускания, позволяют снизить риск повреждения устройства в результате вирусных атак или работы приложений P2P в сети.

Управление через единый IP-адрес (SIM)
Функция D-Link's Single IP Management (SIM) обеспечивает простое и быстрое выполнение задач управления, поскольку существует возможность настраивать, осуществлять мониторинг и обслуживание нескольких коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-браузера. Благодаря применению этой технологии при осуществлении управления все устройства в виртуальном стеке рассматриваются как единый объект и управляются через один IP-адрес. Коммутаторы серии DGS-3200 поддерживают стандартизированные протоколы управления, включая SNMP, RMON, Telnet, Console, GUI, а также протоколы аутентификации SSH/SSL.

Для внешнего управления DGS-3200-24 оснащен комбо-консолью с предоставлением гибкого выбора типа консоли, включая RS-323 DB-9 и порт RJ-45. Коммутатор поддерживает также CardReader для чтения карт памяти формата SD, позволяющий загрузку изображений и конфигурационных файлов непосредственно с SD-карты. Более того, файлы системного журнала могут быть также сохранены на карте.

D-Link DES-3200-52P

Аппаратная версия

C1



Размер

Ширина для установки в 19" стандартную стойку, высота 1U



Интерфейс

• 48 порта 10/100BASE-TX PoE
• 2 порта 10/100/1000BASE-T

• 2 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP



Консольный порт

RJ-45



Производительность

• Коммутационная матрица: 17,6 Гбит/с

• Скорость перенаправления 64-байтных пакетов: 13,1 Mpps

• Размер таблицы MAC-адресов: 16K

• SDRAM для CPU: 128 Мб DDR2

• Буфер пакетов: 1,5 Мб

• Flash-память: 32 Мб

• Jumbo-фрейм: 12 Кб



Индикаторы

• Power (на устройство)

• Console (на устройство)

• Link/Active/Speed (на порт)



Программное обеспечение

Стекирование

• Виртуальное стекирование D-Link Single IP Management

• Объединение в виртуальный стек до 32 устройств



Функции 2 уровня

• Таблица МАС-адресов: 16К

• Управление потоком

  - Управление потоком 802. 3x

  - Предотвращение блокировки HOL

• Размер Jumbo-фреймов до 12К байт

• Spanning Tree протоколы

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

• Фильтрация BPDU

• Root Restriction

• Loopback Detection

• Агрегирование каналов

  - Совместимость с 802.1AX и 802.3ad

  - Макс. кол-во групп – 26, 8 портов на группу

• Зеркалирование портов

  - Поддержка 1 группы зеркалирования

  - Режимы: One-to-One, Many-to-One, Flow-based (ACL)

  - Технология Ethernet Ring Protection Switching (ERPS)

  - L2 Protocol Tunneling (L2PT)



Многоадресная рассылка 2 уровня

• IGMP Snooping

  - IGMP v1/v2 snooping, IGMP v3 awareness

  - Поддержка 1024 групп

  - IGMP snooping Fast Leave на основе порта/хоста

  - Report Suppression

• MLD Snooping

  - MLD v1, MLD v2 awareness

  - Поддержка 1 K групп

  - MLD Snooping на основе хоста

  - Fast Leave

• IGMP Authentication

• IGMP/MLD Proxy Reporting



VLAN

• 802. 1Q VLAN

• Группы VLAN

  - Макс. 4K VLAN

• VLAN на основе порта

• VLAN на основе MAC-адресов

• GVRP

• 802.1v VLAN на основе протокола

• VLAN Trunking

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

  - Q-in-Q Selective

• ISM VLAN

• VLAN Translation

• Voice VLAN



Функции 3 уровня

• IPv6 Neighbor Discovery (ND)



Качество обслуживания (QoS)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с шагом до 8 Кбит/с)

  - На основе потока (входящее/исходящее, с шагом до 8 Кбит/с)

  - Для выходной очереди (с шагом до 8 Кбит/с)

• 8 очередей на порт

• DSCP

• 802.1p

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

  - Strict + WRR

• Три цвета маркировки

  - trTCM

  - srTCM


Качество обслуживания (QoS)

• CoS на основе:

  - Порта коммутатора

  - Очереди приоритетов 802. 1p

  - VLAN ID

  - MAC-адреса

  - Ether type

  - TOS

  - DSCP

  - Типа протокола

  - Порта TCP/UDP

  - Класса трафика IPv6

  - Метки потока IPv6

  - Содержимого пакета, определяемого пользователем

• Поддержка следующих действий для потоков

  - Установка тегов приоритетов 802.1p

  - Добавление тега TOS/DSCP

  - Статистика потока



Списки управления доступом (ACL)

• До 1024 правил доступа

• ACL на основе

  - Порта коммутатора

  - Приоритета 802.1p

  - VLAN ID

  - Ether type

  - IPv4/IPv6-адреса

  - DSCP

  - Типа протокола

  - Номера порта TCP/UDP

  - Класса трафика IPv6

  - Метки потока IPv6

  - Содержимого пакета, определяемого пользователем

• ACL на основе времени

• Статистика ACL

• CPU interface filtering



Безопасность

• SSH v1, v2

• SSL v1, v2, v3

• Port Security

• До 64 MAC-адресов на порт

• Защита от широковещательного/ многоадресного/одноадресного шторма

• Сегментация трафика

• IP-MAC-Port Binding (IMPB)

  - Проверка пакетов ARP

  - Проверка пакетов IP

  - DHCP Snooping

• D-Link Safeguard Engine

• Защита от несанкционированных DHCP серверов

• Фильтрация DHCP клиентов

• Предотвращение ARP Spoofing

• Предотвращение атак BPDU

• Фильтрация NetBIOS/NetBEUI

• Предотвращение атак DoS

• L3 Control Packet Filtering



AAA

• 802. 1X

  - Управление доступом на основе порта

  - Управление доступом на основе хоста

  - Динамическое назначение VLAN

• Динамическое назначение политик: VLAN, ACL или QoS

• Управление доступом на основе MAC-адресов (MAC)

  - Управление доступом на основе порта

  - Управление доступом на основе хоста

• Управление доступом на основе Web (WAC)1

  - Управление доступом на основе порта

  - Управление доступом на основе хоста

• Microsoft® NAP(IPv4/v61)

  - Поддержка 802.1X NAP

  - Поддержка DHCP NAP

• Гостевой VLAN

• RADIUS Accounting

• RADIUS (IPv4/v61)

• TACACS

• TACACS+

• XTACACS+

• Управление с доверенных хостов (Trusted Host)



OAM

• Диагностика кабеля

• 802. 3ah Ethernet Link OAM

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• 802.3ah D-Link extension: D-Link Unidirectional Link Detection (DULD)



DDM (Digital Diagnostics Monitoring)

Да



Технология Green

• D-Link Green 3.0: функция энергосбережения

  - Выключение индикаторов1

  - Выключение питания портов1

  - Спящий режим1

• Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)



Управление

• Web-интерфейс (поддержка IPv4)

• Интерфейс командной строки (CLI)

• Telnet-сервер/клиент (поддержка IPv4)

• TFTP-клиент (IPv4)

• FTP-клиент (IPv4)

• Zmodem

• Журналирование вводимых команд

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• RMON v1

  - Поддержка групп 1, 2, 3, 9

• RMON v2

  - Поддержка группы ProbeConfig

• LLDP

• 802. 1AB

• LLDP-MED

• BootP/DHCP-клиент

• Автоматическая настройка DHCP

• DHCP Relay (Поддержка IPv4)



Управление

• DHCP Option 12

• DHCP Relay Option 60

• DHCP Relay Option 61

• DHCP Relay Option 82

• Добавление тега PPPoE Circuit-ID

• Flash File System

• SNTP

• Мониторинг CPU

• Мониторинг памяти

• Команды отладки

• Шифрование пароля

• Восстановление пароля

• Поддержка Microsoft® NLB (Network Load Balancing)

• Ping (поддержка IPv4/v61)

• Traceroute

• Multiple IP Interface



MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1212 Concise MIB Definitions

• RFC 1213 MIB II

• RFC 1215 MIB Traps Convention

• RFC 1493, 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

• RFC 271,1757, 2819 RMON MIB

• RFC 2465 IPv6 MIB

• RFC 2466 ICMPv6 MIB

• RFC 2737 Entity MIB

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• Private MIB

• RFC 3289 DIFFSERV MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

• RFC 2668 802. 3 MAU MIB

• RFC 2674, 4363 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 4022 MIB для TCP

• RFC 4113 MIB для UDP

• RFC 3298 MIB для Diffserv

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 Ping & Traceroute MIB

• Резервное копирование и восстановление настроек

• Загрузка и выгрузка файлов по протоколу TFTP

• Trap MIB



Стандарт IETF®

• RFC 768 UDP

• RFC 791 IP

• RFC 792 ICMPv4

• RFC 2463, 4443 ICMPv6

• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

• RFC 793 TCP

• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP

• RFC 826 ARP



IPv6

• RFC 1981 Path MTU Discovery

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery

• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration

• RFC 2464 IPv6 Neighbor over Ethernet and definition

• RFC 3513, 4291 Архитектура адресации IPv6

• RFC 2893, 4213 Двойной стек IPv4/IPv6

• IPv6 Ready Logo Phase 2


MTBF

189,396 ч



Уровень шума

• 39,2 дБ при низкой скорости

• 51,2 дБ при высокой скорости



Тепловыделение

1608,156 БТЕ/час



Питание на входе

От 100 до 240 В переменного тока, 50-60 Гц



PoE

• Стандарт PoE: 802. 3af & 802.3at

• Функции портов PoE

  + Порты 1-8  до 15.4 или 30 Вт на порт

  + Порты 9-48  до 15.4 Вт на порт

• Бюджет мощности PoE:  370 Вт


Максимальная потребляемая мощность

471,6 Вт



Размеры

441 x 380 x 44 мм



Вес
6.043 кг



Вентиляция

Интеллектуальный вентилятор



Защита от статического электричества

Все Ethernet-порты поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от статического электричества 6 кВ



Рабочая температура

От -5 до 50 C



Температура хранения

От -40 до 70 C



Рабочая влажность

От 10% до 90% (без конденсата)



Электромагнитное излучение (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI



Безопасность

CE, LVD, UL/cUL, CB, BSMI



Сертификаты сторонних фирм

IPv6 Ready Logo Phase 2



1Будет доступно в будущих версиях ПО для DES-3200 C1

КОММУТАТОР D-LINK DES-3200-10 REV. C1 (Б.У)

DES-3200-10

Аппаратная версия

A1, B1

C1

Аппаратное обеспечение

Интерфейсы

8 портов 10/100Base-TX,

2 комбо-порта 100/1000Base-T/SFP

(H/W A1)

8 портов 10/100Base-TX,

1 порт 1000Base-X SFP,

1 комбо-порт 100/1000Base-T/SFP

8 портов 10/100Base-TX,

1 порт 1000Base-X SFP,

1 комбо-порт 100/1000Base-T/SFP

(H/W B1)

Индикаторы

Power

Link/Active/Speed

Консольный порт

+

+

Производительность

Коммутационная матрица, Гбит/с

5,6

Скорость перенаправления 64-байтных пакетов, Mpps

4,2

Таблица MAC-адресов

8K

16K

SDRAM для CPU

128 МБ DDR2

Буфер пакетов

1,5 Мб

Flash-память

16 МБ

32 МБ

Jumbo-фрейм

2048 байт с тегом,

2044 байт без тега

12 Кб

Программное обеспечение

Виртуальное стекирование

D-Link Single IP Management

до 32 устройств

Функции 2 уровня

Spanning Tree Protocols

802. 1D STP

+

+

802.1w RSTP

+

+

802.1s MSTP

+

+

Фильтрация BPDU

+

+

Root restriction

+

+

Функция Loopback Detection

+

+

Link Aggregation 802. 3ad / 802.1AX

Макс. 5 групп

8 портов на группу

Зеркалирование портов

1 группа

One-to-One

+

+

Many-to-One

+

+

Flow-based (ACL)

+

+

ERPS

+

+

L2PT

+

+

Многоадресная рассылка 2 уровня

IGMP Snooping

1024 группы

IGMP v1,v2

+

+

IGMP v3 awareness

+

+

IGMP snooping Fast Leave на основе порта/узла

+

+

Report Suppression

+

MLD Snooping

1К групп

MLD v1,v2

+

+

MLD v2 awareness

+

+

Fast Leave

+

IGMP Authentication

+

+

IGMP/MLD Proxy Reporting

+

+

VLAN

802. 1Q Tagged VLAN

4К vlan

VLAN на основе порта

+

+

Asymmetric VLAN

+

GVRP

+

+

VLAN Trunking

+

+

Double VLAN (Q-in-Q)

+

+

Q-in-Q на основе порта

+

+

Q-in-Q Selective

+

+

VLAN Translation

+

+

Voice VLAN

+

+

ISM VLAN

+

+

Функции 3 уровня

IPv6 Neighbor Discovery (ND)

+

+

Качество обслуживания (QoS)

Управление полосой пропускания

входящий/ исходящий трафик

На основе порта (с шагом 8 Кбит/с)

+

+

На основе потока (с шагом 8 Кбит/с)

+

+

DSCP

+

+

802. 1p

+

+

Обработка очередей

4 очереди на порт

8 очередей на порт

Strict Priority

+

+

Weighted Round Robin (WRR)

+

+

Strict + WRR

+

CoS на основе:

порта коммутатора

+

+

очереди приоритетов 802. 1p

+

+

VLAN ID

+

+

MAC-адреса

+

+

Ether type

+

+

ToS

+

+

DSCP

+

+

типа протокола

+

+

TCP/UDP-порта

+

+

класса трафика IPv6

+

+

метки потока IPv6

+

+

содержимого пакета, определяемого пользователем

+

+

Поддержка следующих действий для потоков

Установка тегов приоритетов 802. 1p

+

+

Добавление тега TOS/DSCP

+

+

Статистика потока

+

+

Списки управления доступом (ACL)

ACL, правила доступа

512

1024

ACL на основе

порта коммутатора

+

+

приоритета 802. 1p

+

+

VLAN ID

+

+

MAC-адреса

+

+

Ether type

+

+

TOS

+

+

IPv4 адреса

+

+

IPv6-адреса

+

+

DSCP

+

+

типа протокола

+

+

номера порта TCP/UDP

+

+

класса трафика IPv6

+

+

ACL по расписанию

+

+

Статистика ACL

+

+

Фильтрация интерфейса CPU

+

+

AAA

802. 1X

Управление доступом на основе порта/узла

Динамическое назначение политик (VLAN, ACL, QoS)

+

+

Управление доступом на основе MAC-адресов (MAC)

Управление доступом на основе порта/узла

Управление доступом на основе Web (WAC)1

Управление доступом на основе порта/узла

Microsoftae NAP IPv4

+

+

Microsoftae NAP IPv6

+

+1

Поддержка 802. 1X NAP

+

+

Поддержка DHCP NAP

+

+

Guest VLAN

+

+

Ведение учетных записей RADIUS

+

+

RADIUS IPv4

+

+

RADIUS IPv6

+

+1

TACACS

+

+

TACACS+

+

+

XTACACS+

+

+

Trusted Host

+

+

Безопасность

SSH v1

+

SSH v2

+

+

SSL v1, v2, v3

+

+

Port Security

До 64 MAC-адресов на порт

Защита от широковещательного /многоадресного /одноадресного шторма

+

+

Сегментация трафика

+

+

IP-MAC-Port Binding (IMPB)

Проверка пакетов ARP/IP пакетов

DHCP Snooping

+

+

D-Link Safeguard Engine

+

+

DHCP Server Screening

+

+

Фильтрация DHCP-клиентов

+

Предотвращение атак ARP Spoofing

+

+

Предотвращение атак BPDU

+

+

Предотвращение атак DoS

+

+

Фильтрация NetBIOS/NetBEUI

+

OAM

Диагностика кабеля

+

+

802. 3ah Ethernet Link OAM

+

+

Dying Gasp

+

+

802.1ag Connectivity Fault Management (CFM)

+

+

802.3ah D-Link Unidirectional Link Detection (DULD)

+

+

DDM (Digital Diagnostics Monitoring)

+

+

Технология Green

D-Link Green 3. 0

Управление

Web-интерфейс

+

+

Интерфейс командной строки (CLI)

+

+

Telnet-сервер (IPv6)

+

+

Telnet-сервер/клиент (IPv4)

+

+

Telnet-сервер/клиент (IPv6)

TFTP-клиент (IPv4)

+

+

FTP-клиент (IPv4)

+

+

SNMP v1/v2c/v3

+

+

SNMP Traps

+

+

Системный журнал

+

+

RMON v1

+

+

RMON v2

+

+

LLDP

+

+

802. 1AB

+

+

LLDP-MED

+

+

BootP/DHCP-клиент

+

+

Автоматическая настройка DHCP

+

+

DHCP Relay

+

+

DHCP Relay Option 12

+

+

DHCP Relay Option 60

+

+

DHCP Relay Option 61

+

+

DHCP Relay Option 82

+

+

Добавление метки PPPoE Circuit-ID

+

+

Flash File System

+

+

SNTP

+

+

Мониторинг CPU

+

+

Команда отладки

+

+

Восстановление пароля

+

+

Шифрование пароля

+

+

Multiple IP Interface

+

+

Физические параметры

Размеры

228,5 x 195 x 44 мм

Ширина

9”

Высота

1U

Вес

1,17 кг

1,198 кг

Условия эксплуатации

MTBF (часы)

804 462

738788

Уровень шума

0 dB

Тепловыделение

31,3 BTU/час

41,94 BTU/ч

Питание на входе

100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

9,2 Вт

13,54 Вт

Система вентиляции

Пассивная

Встроенная защита от статического электричества

Все Ethernet-порты поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от статического электричества 6 кВ

Температура хранения

от -40° до 70°C

Рабочая температура

от 0° до 50°C

от -5° до 50°C

Влажность,

без конденсата

от 5% до 95%

от 10% до 90%

Прочее

EMI

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI

Безопасность

CE, LVD, UL/cUL, CB, BSMI

Сторонняя сертификация

IPv6 Ready

IPv6 Ready Logo Phase 2

Коммутатор D-Link DLK-DES-3200-28/C1A - Лансет


Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы этой серии оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 1/2/4 комбо-портами Gigabit Ethernet/SFP. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28/ME,28F,52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит/c. Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандартам PoE (подача электропитания по Ethernet-кабелю) IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 15,4 Вт на порт и до 30 Вт на первых четырех/восьми портах. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелям, что значительно упрощает развертывание сети. Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными портами SFP, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Безопасность и надежность
Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, возможность создания гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ при подключении к коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/высокая производительность
Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом вплоть до 8 Кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.

Многоадресная рассылка
Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке.

IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM
Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления
Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).
Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6
Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Logo Phase 2, которая гарантирует работу коммутаторов в сетях IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживают такие функции, как IPv6 ACL, IMPBv6 и L3 Control Packet Filtering, предназначенные для защиты от сетевых атак в IPv6 сетях.

Характеристики:

Аппаратная версия
C1

Размер
Ширина для установки в 19" стандартную стойку, высота 1U

Интерфейс
• 24 порта 10/100BASE-TX
• 2 порта 100/1000 SFP
• 2 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP

Консольный порт
RJ-45

Производительность
• Коммутационная матрица: 12,8 Гбит/с
• Скорость перенаправления 64-байтных пакетов: 9,5 Mpps
• Размер таблицы MAC-адресов: 16K
• SDRAM для CPU: 128 Мб DDR2
• Буфер пакетов: 1,5 Мб
• Flash-память: 32 Мб
• Jumbo-фрейм: 12 Кб

Индикаторы
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)


Программное обеспечение

Стекирование
• Виртуальное стекирование D-Link Single IP Management
• Объединение в виртуальный стек до 32 устройств

Функции 2 уровня
• Таблица МАС-адресов: 16К
• Управление потоком
- Управление потоком 802. 3x
- Предотвращение блокировки HOL
• Размер Jumbo-фреймов до 12К байт
• Spanning Tree протоколы
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
• Фильтрация BPDU
• Root Restriction
• Loopback Detection
• Агрегирование каналов
- Совместимость с 802.1AX и 802.3ad
- Макс. кол-во групп – 14, 8 портов на группу
• Зеркалирование портов
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL)
- Технология Ethernet Ring Protection Switching (ERPS)
- L2 Protocol Tunneling (L2PT)

Многоадресная рассылка 2 уровня
• IGMP Snooping
- IGMP v1/v2 snooping, IGMP v3 awareness
- Поддержка 1024 групп
- IGMP snooping Fast Leave на основе порта/хоста
- Report Suppression
• MLD Snooping
- MLD v1, MLD v2 awareness
- Поддержка 1 K групп
- MLD Snooping на основе хоста
- Fast Leave
• IGMP Authentication
• IGMP/MLD Proxy Reporting

VLAN
• 802. 1Q VLAN
• Группы VLAN
- Макс. 4K VLAN
• VLAN на основе порта
• VLAN на основе MAC-адресов
• GVRP
• 802.1v VLAN на основе протокола
• VLAN Trunking
• Double VLAN (Q-in-Q)
- Q-in-Q на основе порта
- Q-in-Q Selective
• ISM VLAN
• VLAN Translation
• Voice VLAN

Функции 3 уровня
• IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с шагом до 8 Кбит/с)
- На основе потока (входящее/исходящее, с шагом до 8 Кбит/с)
- Для выходной очереди (с шагом до 8 Кбит/с)
• 8 очередей на порт
• DSCP
• 802.1p
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR
• Три цвета маркировки
- trTCM
- srTCM

Качество обслуживания (QoS)
• CoS на основе:
- Порта коммутатора
- Очереди приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- TOS
- DSCP
- Типа протокола
- Порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакета, определяемого пользователем
• Поддержка следующих действий для потоков
- Установка тегов приоритетов 802. 1p
- Добавление тега TOS/DSCP
- Статистика потока

Списки управления доступом (ACL)
• До 1024 правил доступа
• ACL на основе
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- Ether type
- IPv4/IPv6-адреса
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакета, определяемого пользователем
• ACL на основе времени
• Статистика ACL
• CPU interface filtering

Безопасность
• SSH v1, v2
• SSL v1, v2, v3
• Port Security
• До 64 MAC-адресов на порт
• Защита от широковещательного/ многоадресного/одноадресного шторма
• Сегментация трафика
• IP-MAC-Port Binding (IMPB)
- Проверка пакетов ARP
- Проверка пакетов IP
- DHCP Snooping
• D-Link Safeguard Engine
• Защита от несанкционированных DHCP серверов
• Фильтрация DHCP клиентов
• Предотвращение ARP Spoofing
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• Предотвращение атак DoS
• L3 Control Packet Filtering

AAA
• 802. 1X
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
• Динамическое назначение политик: VLAN, ACL или QoS
• Управление доступом на основе MAC-адресов (MAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
• Управление доступом на основе Web (WAC)1
- Управление доступом на основе порта
- Управление доступом на основе хоста
• Microsoft® NAP(IPv4/v61)
- Поддержка 802.1X NAP
- Поддержка DHCP NAP
• Гостевой VLAN
• RADIUS Accounting
• RADIUS (IPv4/v61)
• TACACS
• TACACS+
• XTACACS+
• Управление с доверенных хостов (Trusted Host)

OAM
• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah D-Link extension: D-Link Unidirectional Link Detection (DULD)

Технология Green
• D-Link Green 3.0: функция энергосбережения
- Выключение индикаторов1
- Выключение питания портов1
- Спящий режим1
• Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)

Управление
• Web-интерфейс (поддержка IPv4)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4)
• TFTP-клиент (IPv4)
• FTP-клиент (IPv4)
• Zmodem
• Журналирование вводимых команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
- Поддержка групп 1, 2, 3, 9
• RMON v2
- Поддержка группы ProbeConfig
• LLDP
• 802. 1AB
• LLDP-MED
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• DHCP Relay (Поддержка IPv4)
• DHCP Relay Option 60
• DHCP Relay Option 61

Управление
• DHCP Option 12
• DHCP Relay Option 60
• DHCP Relay Option 61
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• Flash File System
• SNTP
• Мониторинг CPU
• Мониторинг памяти
• Команды отладки
• Шифрование пароля
• Восстановление пароля
• Поддержка Microsoft® NLB (Network Load Balancing)
• Ping (поддержка IPv4/v61)
• Traceroute
• Multiple IP Interface

MIB
• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802. 3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Резервное копирование и восстановление настроек
• Загрузка и выгрузка файлов по протоколу TFTP
• Trap MIB

Стандарт IETF®
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP

IPv6
• RFC 1981 Path MTU Discovery
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery
• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC 2464 IPv6 Neighbor over Ethernet and definition
• RFC 3513, 4291 Архитектура адресации IPv6
• RFC 2893, 4213 Двойной стек IPv4/IPv6
• IPv6 Ready Logo Phase 2

Физические параметры
MTBF
590,424 ч

Уровень шума
0 дБ (вентилятор отсутствует)

Тепловыделение
61,039 BTU/час

Питание на входе
От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

20,83 Вт

Размеры
441 x 210 x 44 мм

Вес
1. 8 кг

Вентиляция
Вентилятор отсутствует

Защита от перенапряжений
Все Ethernet-порты поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура
От -5 до 50 C

Температура хранения
От -40 до 70 C

Рабочая влажность
От 10% до 90% (без конденсата)

Электромагнитное излучение (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI

Безопасность
CE, LVD, UL/cUL, CB, BSMI

Сертификаты сторонних фирм

IPv6 Ready Logo Phase 2

1Будет доступно в будущих версиях ПО для DES-3200 C1

D-Link представляет новые управляемые коммутаторы 2 уровня серии xStack

Компания D-Link представляет новые управляемые коммутаторы 2 уровня серии xStack с расширенным функционалом IPv6 – DES-3200-10 rev. C1 и DES-3200-18 rev. C1, предназначенные для использования на уровне доступа в корпоративных сетях и сетях Metro Ethernet.

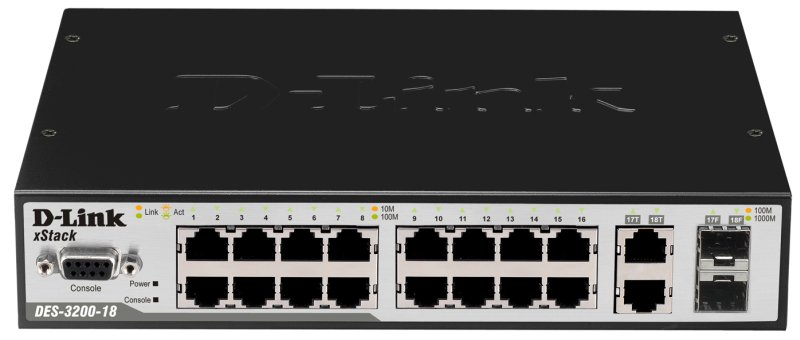

Коммутаторы DES-3200-10/18 rev. C1 оснащены 8/16 портами 10/100BASE-TX со встроенной защитой от статического электричества до 6 кВ, 1 портом 100/1000 SFP, 1 комбо-портом 10/100/1000BASE-T/SFP и консольным портом RJ-45. В устройствах предусмотрена пассивная система охлаждения, обеспечивающая бесшумную работу коммутаторов.



Функционал безопасности DES-3200-10/18 rev. C1 включает механизм Safeguard Engine для защиты центрального процессора от сетевых атак и перегрузки широковещательным трафиком, аутентификацию RADIUS/TACACS, управление доступом 802.1X на основе портов/ MAC-адресов, защиту от DoS-атак, списки управления доступом (ACL), функцию 802.1X Guest VLAN, позволяющую создать гостевую VLAN с ограниченными правами для пользователей, не прошедших аутентификацию.

DES-3200-10/18 rev. C1 поддерживают 16K MAC-адресов в таблице коммутации, технологию Single IP Management с возможностью объединения в виртуальный стек до 32 устройств, функции Loopback Detection, Link Aggregation (802. 1ad), протоколы Spanning Tree (802.1d, 802.1w, 802.1s), технологию ERPS и функции QoS, обеспечивающие классификацию пакетов на основе DSCP и стандарта 802.1p по 8 очередям приоритетов.



В новых коммутаторах реализован расширенный функционал IPv6, включая управление доступом на основе IPv6, IMPBv6 и DHCPv6 Snooping. В будущих версиях программного обеспечения добавится поддержка IPv6 DHCP Relay, IPv6 NLB, ISM VLANv6, Single IP Management (IPv6).

Настройка и управление коммутаторами осуществляются с помощью Web-интерфейса, интерфейса командной строки (CLI), протоколов SNMP, Telnet, а также протоколов SSH и SSL для установления безопасного соединения при удаленном управлении. Поддержка протокола LLDP позволяет коммутаторам оповещать локальную сеть о своем существовании и характеристиках, улучшая управление топологией сети.

DES-3200-10 rev. C1 доступен для заказа у официальных реселлеров компании D-Link по рекомендованной розничной цене $235.

DES-3200-18 rev. C1 доступен для заказа у официальных реселлеров компании D-Link по рекомендованной розничной цене $290.

Коммутатор D-Link DES-3200-10, 8-port UTP 10/100BASE-T +

Процедура покупки товара в нашем Интернет-магазине очень проста и состоит из нескольких шагов.

1. Оформление заказа

После выбора товара нажмите кнопку В корзину — товар добавится в Вашу корзину.

Далее, если вы закончили выбирать товар, нажмите на значок Корзины.

В окне Ваша корзина будут перечислены все выбранные Вами товары.

В поле Количество Вы пожете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопкуОбновить корзину для пересчета итоговой суммы заказа.

Вы можете удалить товар из корзины, нажав на значок крестика напротив лишнего товара.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т. д) для оформления заказа Вам нужно нажать кнопку Оформить заказ.

Копия заказа будет выслана на Ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте Ваши персональные данные при регистрации и оформлении заказа.

После оплаты заказа, с Вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете Вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Не все Цены, указанные на сайте, являются окончательными. Просьба уточнять наличие товара и цену у менеджеров, т.к. цена в некоторых категориях зависит от количества заказываемого товара. Все налоги уже включены в стоимость товара.

  • Безналичный расчет.
    Оплата производится переводом денежных средств на наш расчётный счёт.

D-Link DGS-3200-10

Управляемые коммутаторы D-Link уровня 2 серии xStack DGS-3200 с поддержкой расширенных функций безопасности и IPv6 обеспечивает официальную сеть уровня Enterprise. В этом серию входят коммутаторы DGS-3200-10, DGS-3200-16 и DGS-3200-24. Коммутатор входит в комплексное решение обеспечения безопасности D-Link (End-to-End Security) и обеспечивает комплексную защиту сети от внутренних и внешних угроз. Помимо этой технологии, D-Link Green Ethernet снижает затраты на энергию, благодаря сокращению потребляемой мощности, не снижается производительность сети.

Коммутатор DGS-3200-10 выполнен в компактном корпусе шириной 11 дюймов для установки в стойку, оснащен пассивной системой охлаждения и обеспечивает меньшее тепло- и шумо- выделение по сравнению со стандартными устройствами. Коммутатор DGS-3200-16 поддерживает функцию автоматической вентиляции и оснащен термодатчиками, обеспечивающими коррекцию температуры устройства для оптимальной производительности. Для уменьшения шумовыделения вентилятор отключен по умолчанию. Коммутаторы данной серии являются идеальным решением для развертывания сетей в офисах или на предприятиях, где требуется соблюдение тишины.DGS-3200-24 также поддерживает функцию автоматической вентиляции, включая два вентилятора с низкой скоростью, установленной по умолчанию.

Комплексная безопасность (E2ES)
Устройство является частью законченного решения D-Link по обеспечению комплексной безопасности, подразумевающего обеспечение безопасности на всех уровнях: конечное устройство, узел и шлюз. Это решение включает коммутаторы, межсетевой экран и беспроводную сеть LAN с угрозой обнаружения (Unified Threat Management), простоту управления безопасностью от конечной точки до центральной части сети предприятия.Коммутаторы набор функций безопасности для конфиденциальности и защиты данных в сети. Комплексная защита достигается за счет использования функций, как аутентификация пользователя, авторизация VLAN, сегментация и управление трафиком, управление адресными узлами и защита от атак.

Коммутаторы также управление доступом 802.1Х на основе портов / MAC-адресов, гостевая VLAN, RADIUS и TACACS +, управление доступом на основе веб-интерфейса (WAC) и MAC-адресами (МАС), простоту развертывания сети.Списки управления доступом (ACL), обеспечиваемые защитой сети от вирусов и возможностей коммутатора. Функция IP-MAC-Port-Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта. Коммутаторы также функцию функции DHCP Screening, запрещающую доступ неавторизованным DHCP-серверам. Включение данной опции позволяет отфильтровывать все пакеты DHCP-сервера с определенного порта. Другие функции безопасности, такие как Безопасность портов и сегментация трафика, обеспечивают надежный контроль и повышают безопасность сети.

Применение технологий Microsoft NAP (Network Access Protection) и D-Link ZoneDefense обеспечивает управление доступом и защиту сети в реальном времени. Благодаря технологии D-Link ZoneDefense, данный коммутатор может быть успешно использован с помощью межсетевого экрана NetDefend, что позволяет создать комплексную проактивную энергиюуру безопасности.

Технология IPv6
Помимо протокола IPv4, Коммутатор DGS-3200 поддерживает протокол IPv6, удовлетворенный для удовлетворения растущего спроса на адресное пространство.Протокол IPv6 упрощает настройку сети, а также сокращает расходы при развертывании сети. Коммутаторы данной серии успешно прошли сертификацию IPv6 Logo Phase 2 от форума IPv6, глобального альянса отрасли, основным направлением деятельности которого является внедрение и развитие технологии IPv6. Программа сертификации IPv6 Ready Logo тестирование оборудования IPv6 на функциональную совместимость и соответствие протоколам.

Более того, коммутаторы Панель Microsoft Network Access Protection (NAP).Технология NAP, встроенная в операционные системы Windows Vista® и XP SP3, позволяет пользователям запретить доступ в сеть компьютера, которые не соответствуют установленным требованиям безопасности. Функция MLD Snooping увеличивает эффективность многоадресной рассылки, поскольку данные отправляются только тем, хостам, которые подписаны на рассылку, вместо того, чтобы отправить данные на все порты VLAN. Функции ACL, QoS (на основе метки потока IPv6 и класса трафика) увеличивают скорость и эффективность сервисов.Для управления IPv6-коммутаторами такие механизмы управления, как Web, telnet и SNMP.

Технология D-Link Green
Компания D-Link занимает ведущую позицию в развитии инновационной энергосберегающей технологии, не ограничивая возможности функциональных возможностей устройства. Коммутаторы DGS-3200 технология D-Link Green, которая позволяет использовать режим энергопотребления, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля.Функция обеспечивает автоматическое отключение питания неактивных портов.

Отказоустойчивость / увеличение производительности
С помощью протоколов Spanning Tree 802.1В-2004, 802.1w и 802.1s коммутаторы серии DGS-3200 официальная и повышенная отказоустойчивость сети. Протокол STP поддерживает настройку резервных маршрутов передачи данных, гарантирую, таким образом, передачу и получение пакетов даже в случае выхода коммутатора из строя. Агрегирование каналов 802.3ad дает возможность создать агрегированную полосу пропускания между коммутаторами и серверами, обеспечивающую большую доступность.

Для обеспечения качества обслуживания коммутаторы протокол протокол 802.1p. Этот протокол механизма классификации трафика в реальном времени на 8 уровней приоритетов по 8 очередей. Классификация пакетов на основе TOS, DSCP, MAC, IPv4, идентификатора VLAN, номера порта TCP / UDP, типа протокола и содержимого пакета, определяемого пользователем, обеспечивает работу с приложениями, чувствительными к задержкам, включая VoIP и потоковое видео.Помимо этого коммутатора DGS-3200 использует технологию Safeguard Engine, обеспечивающую защиту сети и надежность работы коммутатора.

Управление трафиком
Сетевые администраторы рейтингового канала, соответствующего полосу пропускания. Такие функции, как управление широковещательным штормом и контроль пропускания, позволяют снизить риск повреждения устройства в результате вирусных атак или работы приложений P2P в сети.

Управление через единый IP-адрес (SIM)
Функция управления одиночным IP-адресом (SIM) D-Link обеспечивает простое и быстрое выполнение задач управления, поскольку существует возможность настроить мониторинг и обслуживание нескольких коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-интерфейса. Благодаря использованию этой технологии управления всеми устройствами в виртуальном стеке как единый объект и управляются через один IP-адрес.Коммутаторы серии DGS-3200 стандартные стандартизированные протоколы управления, включая SNMP, RMON, Telnet, Console, GUI, а также протоколы аутентификации SSH / SSL.

Для внешнего управления DGS-3200-24 оснащен комбо-консолью с предоставлением гибкого выбора типа консоли, включая RS-323 DB-9 и порт RJ-45. Коммутатор поддерживает также CardReader для чтения карт памяти формата SD, позволяющий загружать изображения и конфигурационные файлы непосредственно с SD-карты. Более того, файлы системного журнала могут быть также сохранены на карте.

Коммутатор D-Link DES-3200-10

Описание коммутатора D-Link DES-3200-10

Данный коммутатор включен в линию управляемых коммутаторов D-Link 2-го уровня xStack-серии, которая предназначается для Metro Ethernet-сетей и корпоративных сетей. Оснащаются 48/24/16/6 портами 100/10 Мбит / с Fast Ethernet и 2/4 комбо-портами Gigabit Ethernet / SFP с аппаратной ревизией А1 или одним портом 1000/100 SFP + одним комбо-портом Gigabit Ethernet / SFP / двумя портами 1000/100 SFP + двумя комбо-портами Gigabit Ethernet / SFP на аппарате ревизий С1 и В1.

Устройство DES-3200-10 / 18 сделано в 9-дюймовом корпусе и оснащаются пассивной системой охлаждения, которая подходит для установки в распределительные и телекоммуникационные шкафы и настольного пользования. Устройство DES-3200-26 / 28/52, имеющее высоту в 1U, предназначаются для установки в стойку 19 дюймов, что позволяет подключать по меди. Приборы имеют практичный дизайн с одним, двумя или четырьмя комбо-портами (зависимо от системы ревизии и модели), обеспечивающими полоску пропускания до 4 Гбит / с позволяющими применять эти устройства в кольцевой топологии.Коммутаторы DES-3200-28 / ME изготавливаются для применения в телекоммуникационных шкафах, где и инженеров и операторов имеется доступ к передней панели и требуется быстрое устранение и поиск неисправностей. Все интерфейсы располагаются на передней панели, в том числе разъем для подключений кабелей питания, что соответствует требованию больших сетей. Кроме того, коммутатор оснащается разъемом «сухих контактов», чтобы обнаруживать события и предварительную сигнализацию. Этот коммутатор - это отличное решение для развертывания FTTX-сетей, позволяющее подводить оптоволоконные линии к абонентским приборам.Благодаря применению волоконно-оптических линий связи для подключений абонентов увеличивается расстояние передачи информации и исключает влияние перекрестных помех, которые присущиным кабелем.

Устройство DES-3200-28P / 52P соответствует РоЕ-стандарту IEEE 802.3af, ими обеспечивается мощность до 15,4 на порт, 4/8 портов, помимо этого, есть поддержка стандарта IEEE 802.3at и возможность подключения устройств с потребляемыми мощностями до 30 Вт на порт.Благодаря поддержке технологий РоЕ / РоЕ и таких устройств, как беспроводные точки доступа, видео / IP-телефоны и IP-камеры, возможна прямая подача электропитания от устройства по Ethernet-кабелю, что упрощает сетевое развертывание. Данная серия коммутаторов оснащена двумя или четырьмя гигабитными SFP-портами, благодаря чему можно выбрать тип топологии сети: смешанный, «дерево» или «кольцо».

Бесперебойная работа и безопасность

Данная серия коммутаторов имеет поддержку управления доступом 802.1х на базе хоста / поста, гостевой VLAN, аутентификации RADIUS / TACACS / XTACACS / TACACS +, чтобы управлять доступом к устройству. Опции IP-MAC-Port Binding запрещена привязка IP- и МАС-адресов пользователей к конкретному номеру порта, тем самым пользователям самостоятельно настройки сети. Кроме того, благодаря опциям DHCP Snooping может автоматически определять пары МАС / IP-адресов выдаваемых сервером с отслеживанием DHCP-пакетов и сохранением их в «белом» IMPB-списке.Данные опции имеют важную роль в поддержании безопасности сети. Встраиваемой опцией D-Link Safeguard Engine обеспечивается приоритизация и предварительное выполнение предназначаемых для обработки процессором коммутатора, для предотвращения атак и нейтрализации паразитного трафика на процессоре устройства. Кроме того, прибор имеет поддержку списка управления доступом. Этот функционал дает возможность администратора ограничивать доступ к сетевым сервисам и не влияет на производительность.


Производительность и отказоустойчивость

Данные коммутаторы имеют протоколов 802. 1w и 802.1s Multiple Spanning Tree, версия 802.1D-2004. STP-протоколы обеспечивают возможность организации маршрутов передачи данных, используемого при возникновении неисправностей коммутаторов на главном маршруте следования трафика сети. Также есть поддержка агрегатов каналов на базе стандартов 802.3ad и 802.1АХ, благодаря чему возможно объединение нескольких портов в группы, увеличивая тем самым отказоустойчивость соединений между устройствами и полоску пропускания. Имеется поддержка стандарта 802.1р, чтобы управлять качеством обслуживания. Дополнительное к данному трафику возможно приоритизировать на базе меток DSCP, TOS, IP- и МАС-адреса клиентов, номера порта UDP / TCP, номера влана, вида протокола или на базе данных пакетов, задаваемых пользователей. Этотал в особенностях актуален при предоставлении IPTV-услуг. Серия DES-3200 также имеет функционала Voice VLAN, представляет собой отдельный влан, куда автоматически размещается голосовой трафик для его дальнейшей обработки с повышенным уровнем приоритета, чем у другого трафика.

Управление полоской пропускания и трафиком

Благодаря опции управления полоской пропускания сетевые администраторы могут определять пропускную способность для портов с шагом 82/64 кбит / с входящего и исходящего трафика. Также устройство имеет поддержку функций защиты от шторма, позволяющее избавляться от излишнего многоадресного / широковещательного трафика. Опция зеркального упрощения диагностики трафика, также позволяет отслеживать данные в сети.

Характеристики:

Аппаратная версия
B1

Размер
Настольный корпус шириной 9 ”, высота 1U

Интерфейс
+ 8 портов 10 / 100BASE-TX
+ 1 порт 100/1000 SFP
+ 1 комбо-порт 10/100 / 1000BASE-T / 100/1000 SFP

Консольный порт
+ RJ-45

Производительность
+ Коммутационная матрица: 5,6 Гбит / с
+ Скорость перенаправления 64-байтных пакетов: 4,2 млн пакетов в секунду
+ Размер таблицы МАС-адресов: 8K
+ SDRAM для CPU: 128 МБ
+ Буфер пакетов: 1,5 Мб
+ Flash-память: 16 МБ
+ Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега)

Индикаторы
+ Мощность (на устройство)
+ Консоль (на устройство)
+ Ссылка / Действия / Скорость (на порт)

Программное обеспечение
Стекирование

+ Виртуальное стекирование:
- Поддержка D-Link Single IP Management
- Объединение в виртуальный стек до 32 устройств

Функции уровня 2
+ Таблица МАС-адресов: 8К
+ Управление потоком:
- Управление потоком 802. 3x
- Предотвращение блокировки HOL
+ Размер Jumbo-фреймов до 2048 байт
+ Spanning Tree:
- 802.1D-2004, издание STP
- 802.1 Вт RSTP
- 802.1s MSTP
- Фильтрация БДПУ
- Ограничение рута
+ Функция Loopback Detection (LBD)
+ Агрегирование каналов:
- Совместимость с 802.1AX и 802.3ad
- Макс. кол-во групп - 5, 8 портов в группу
+ Зеркалирование портов:
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL)
+ Технология Ethernet Ring Protection Switching (ERPS)
+ Протокол туннелирования уровня 2

Многоадресная рассылка уровня 2
+ Отслеживание IGMP:
- IGMP v1 / v2 Snooping, IGMP v3 Awareness
- Поддержка 1К групп
- IGMP Snooping Fast Leave на основе порта / хоста
+ Ограничение многоадресной IP-рассылки:
- До 24 профилей фильтрации IGMP, 128 диапазонов на профиль
+ Отслеживание MLD:
- MLD v1 / v2 Snooping, MLD v2 осведомленность
- Поддержка 1К групп
+ Аутентификация IGMP
+ Отчетность прокси IGMP / MLD

VLAN
+ 802. 1Q VLAN с тегами
+ Группы VLAN:
- Макс. 4K VLAN
+ VLAN на основе порта
+ VLAN на основе МАС-адресов
+ GVRP:
- Макс. 255 динамических VLAN
+ 802.1v VLAN на основе протокола
+ Транкинг VLAN
+ Асимметричный VLAN
+ Двойной VLAN (Q-in-Q):
- Q-in-Q на основе порта
- Селективный Q-in-Q
+ ISM VLAN
+ Трансляция VLAN
+ Voice VLAN

Функции уровня 3
+ IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)
+ Управление полосой пропускания:
- На основе порта (входящее / исходящее, с шагом до 64 кбит / с)
- На основе потока (входящее / исходящее, с шагом до 64кбит ​​/ с)
- Для выходной очереди (с шагом до 64кбит ​​/ с)
+ 4 очереди на порт
+ DSCP
+ 802.1п
+ Обработка очередей:
- Строгий приоритет
- Круговой взвешенный алгоритм (WRR)
+ CoS на основе:
- Порта коммутатора
- VLAN ID
- Очереди приоритетов 802. 1p
- МАС-адрес
- Тип эфира
- IPv4 / v6-адрес
- Класса трафика IPv6
- Метки потока IPv6
- IP-адрес
- TOS
- DSCP
- Типа протокола
- Порта TCP / UDP
- Содержимого пакета, определяемого пользователем
+ QoS на основе времени
+ Поддержка следующих действий для потоков:
- Установка тегов приоритетов 802.1п
- Добавление тега ToS / DSCP
- Управление полосой пропускания
- Статистика потока

Списки управления доступом (ACL)
+ До 512 правил доступа
+ ACL на основе:
- Порта коммутатора
- VLAN ID
- Приоритета 802.1p
- МАС-адрес
- Тип эфира
- IPv4 / v6-адрес
- Класса трафика IPv6
- Метки потока IPv6
- ToS
- DSCP
- Типа протокола
- Номера порта TCP / UDP
. - Содержимого пакета, определяемого пользователем
+ ACL на основе времени
+ Статистика ACL
+ Фильтрация интерфейса процессора

Безопасность
+ SSH v2
+ SSL v1 / v2 / v3
+ Безопасность: до 64 МАС-адресов на порт
+ Защита от широковещательного / многоадресного / одноадресного шторма
+ Сегментация трафика
+ Привязка IP-MAC-порта (IMPB):
- Проверка пакетов ARP
- Проверка пакетов IP
- Отслеживание DHCP
+ D-Link Safeguard Engine
+ Предотвращение атак DoS
+ Предотвращение ARP Spoofng
+ Предотвращение атакует BPDU
+ L3 Фильтрация пакетов управления

AAA
+ 802. 1X:
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
- Назначение политики безопасности на основе идентификации: QOS, VLAN
+ Управление доступом на основе MAC-адресов
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение параметров: QoS и ACL
+ Microsoft® NAP (IPv4 / v6):
- 802.1x NAP
- DHCP NAP
+ Гостевой VLAN
+ РАДИУС
+ TACACS +
+ XTACACS +
+ Управление с доверенных хостов (Trusted Host)
+ RADIUS Бухгалтерия
+ 4 уровня учетной записи пользователя

OAM
+ Диагностика кабеля
+ 802.3ah Ethernet Link OAM
+ Умирающий вздох
+ Управление ошибками подключения 802.1ag (CFM)

DDM (мониторинг цифровой диагностики)

Да

Технология Green
+ Энергосбережение за счет PoE на основе времени
+ D-Link зеленый 3. 0: Функция энергосбережения
- Выключение индикаторов
- Выключение питания портов
- Гибернация

Управление
+ Web-интерфейс (поддержка IPv4)
+ Интерфейс командной строки (CLI)
+ Telnet-сервер / клиент (поддержка IPv4 / v6)
+ TFTP-клиент (поддержка IPv4 / v6)
+ FTP-клиент (поддержка IPv4)
+ Z-модем
+ SNMP v1 / v2c / v3
+ Ловушки SNMP
+ Системный журнал
+ SMTP
+ RMON v1:
- Поддержка групп 1, 2, 3, 9
+ RMON v2:
- Поддержка ProbeConfig групп
+ LLDP
- 802.1AB
+ LLDP-MED 4
+ BootP / DHCP-клиент
+ Автоматическая настройка DHCP
+ DHCP Relay (поддержка IPv4)
+ DHCP Relay Option 12
+ Опция реле DHCP 82
+ Добавление тега PPPoE Circuit-ID
+ Поддержка двух версий ПО
+ Мониторинг CPU
+ SNTP
+ Восстановление пароля
+ Шифрование паролей
+ Ping (поддержка IPv4 / v6)
+ Traceroute
+ Интерфейс с несколькими IP
+ Поддержка Microsoft® NLB (балансировка сетевой нагрузки)

MIB

+ RFC 1065, 1066, 1155, 1156, 2578 Структура MIB

+ RFC 1212 Краткие определения MIB

+ RFC 1213 MIB II

+ RFC 1215 Конвенция о ловушках MIB

+ RFC 1493, 4188 Мост MIB

+ RFC 1157, 2571-2576 SNMP MIB

+ RFC1901-1908, 3418, 3636, 1442, 2578 SNMPv2-MIB

+ RFC271,1757, 2819 RMON MIB

+ RFC2021 RMONv2 MIB

+ RFC1398, 1643, 1650, 2358, 2665, 3635 Etherlike-MIB

+ RFC2668 802. 3 MAU MIB

+ RFC2674, 4363 802.1p MIB

+ RFC2233, 2863 IF MIB

+ RFC2618 MIB клиента аутентификации RADIUS

+ RFC4022 MIB для TCP

+ RFC4113 MIB для UDP

+ RFC3298 MIB для Diffserv

+ RFC2620 MIB клиента учета RADIUS RFC 2925 Ping и Traceroute MIB

+ Резервное копирование и восстановление настроек

+ Загрузка и выгрузка файлов по протоколу TFTP

+ Ловушка MIB

+ RFC 2465 MIB IPv6

+ RFC 2466 ICMPv6 MIB

+ RFC 2737 Entity MIB

+ RFC 4293 IPv6 SNMP Mgmt Интерфейс MIB

+ Частный MIB

+ RFC 3289 DIFFSERV MIB

Стандарт IETF®

+ RFC 768 UDP

+ RFC 791 IP

+ RFC 792 ICMPv4

+ RFC2463, 4443 ICMPv6

+ RFC4884 Расширенный ICMP для поддержки сообщений из нескольких частей

+ RFC 793 TCP

+ RFC 826 ARP

+ RFC1338, 1519 CIDR

+ RFC2474, 3168, 3260 Определение поля DS в заголовке IPv4 и IPv6

+ RFC1321, 2284, 2865, 2716, 1759, 3580, 3748 Extensible Authentication Protocol (EAP)

+ RFC2571, RFC2572, RFC2573, RFC2574 SNMP

IPv6

+ RFC1981 Обнаружение MTU пути

+ RFC2460 IPv6

+ RFC2461, 4861 Обнаружение соседей

+ RFC2462, 4862 IPv6 Автоконфигурация адреса без сохранения состояния

+ RFC2464 Соседство IPv6 через Ethernet и определение

+ RFC 3513, 4291, архитектура адресации IPv6

+ RFC 2893, 4213 двойной стек IPv4 / IPv6

+ Логотип для фразы 2 с поддержкой IPv6


Физические параметры

Средняя наработка на отказ
804 462 ч

Акустика
0 дБ

Тепловыделение
31,3 БТЕ / час

Входное напряжение
100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания, 2А макс.

Потребляемая мощность
9,2 Вт

Размеры
228.5 x 195 x 44 мм

Вес
1,7 кг

Система вентиляции
Пассивная

Защита от перенапряжений
Все порты Ethernet защиты стандарт IEC61000-4-5 10 / 700us встроенной от перенапряжений 6 кВ

Рабочая температура
От 0 до 50 C

Температура хранения
От -40 до 70 C

Рабочая влажность
От 5% до 95% без конденсата

Электромагнитная безопасность
CE Класс A

Безопасность
CE LVD

Сертификаты третьих сторон
MEF 21, IPv6 Ready Logo

Крепление для монтажа в 19 "стойку поставляется в комплекте с прилагаемым

Коммутатор D-Link DLK-DES-3200-28 / C1A - Лансет


Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы этой серии оснащены 8/16/24/48 портами 10/100 Мбит / с Fast Ethernet, а также 1/2/4 комбо-портами Gigabit Ethernet / SFP. Коммутаторы DES-3200-10 / 18 выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28 / ME, 28F, 52 высотой в 1U предназначены для установки в 19-дюймовую стойку и подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит / c.Все устройства имеют практичные дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet / SFP, которые обеспечивают полосу пропускания до 4 Гбит / с и позволяют использовать данные коммутаторов в кольцевой топологии. Коммутатор DES-3200-28 / ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28 / ME, включая разъем для подключения кабеля питания, соответствует требованиям стандартов сетей. Помимо этого, коммутатор DES-3200-28 / ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную систему непосредственно к устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для абонентов малого размера передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю.Коммутаторы DES-3200-28P / 52P соответствуют стандартам PoE (подача электропитания по Ethernet-кабелю) IEEE 802.3af и IEEE 802.3at и обладают мощностью до 15,4 Вт на порт и до 30 Вт на первых четырех / восьми портах. Поддержка технологий PoE / PoE + такими устройствами, как видео / IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать питание на них напрямую от коммутатора по Ethernet-кабелям, что значительно упрощает развертывание сети. Все коммутаторы DES-3200 оснащены 2 или 4 гигабитными портами SFP, что дает возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Безопасность и надежность
Коммутаторы серии DES-3200 через управление доступом 802.1x на основе порта / хоста, возможность создания гостевой VLAN, а также аутентификацию RADIUS / TACACS / XTACACS / TACACS + при подключении к коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номеру порта на коммутаторе, запрещенная тем самым пользователем самостоятельно менять сетевые настройки. Более того, благодаря функциям DHCP Snooping, коммутатор автоматически определяет пары IP / MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.Эти функции играют роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал администратора предоставляет возможность ограничить доступ к сетевому сервисам и не предоставляет доступа к характеристикам коммутатора.

Отказоустойчивость / высокая производительность
Коммутаторы серии DES-3200 ряд протоколов 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, в случае возникновения неисправности любого коммутатора в основном маршруте следования сетевого трафика. Коммутаторы также агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединить в группы несколько портов, увеличивая при этом пропускание полос и повышенную отказоустойчивость соединений между сетевыми устройствами.Коммутаторы поддерживает стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафику может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP / UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий собой отдельный влан, который автоматически помещается голосовой трафик, с целью его обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой трафика
Функция управления полосой пропускания позволяет сетевому администратору определить пропускную способность для каждого порта с шагом до 8 Кбит / с для исходящего и входящего трафика. Коммутаторы также функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного / многоадресного трафика. Функция зеркального упрощает диагностику трафика, а также помогает администраторам за производственной сетью.Коммутаторы DES-3200 маркеры "Две, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM / srTCM), позволяющие за счет разбиения потоков по приоритетам скорости максимальную пропускную способность важному трафику.

Многоадресная рассылка
Коммутаторы серии DES-3200 полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке.

IGMP / MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функций ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить / заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM
Коммутаторы серии DES-3200 функции диагностики кабеля для проверки состояния сетевого кабеля причины нарушения работоспособности кабеля.Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных сетях Ethernet, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицированных пользователей, столкнувшихся с данными. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемую сеть и повысить стабильность соединений, а также выявить неисправности.

Функции управления
Коммутаторы серии DES-3200 стандартные протоколы управления, такие как SNMP, RMON, Telnet, SSH / SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адреса с сервера, что делает настройку сети более простым и быстрым.Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать использование в сети Ethernet-оборудования. В соответствии с результатом поиска администратор может легко применить к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).
Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность управления, позволяет одновременной настройке нескольких коммутаторов, задач наблюдения и обслуживания любого рабочего места при помощи Web-приложений.Более того, коммутаторы серии DES-3200 за программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и отказоустойчивость. D-View 6.0 предоставляет сетевым администратором набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6
Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Logo Phase 2, которая гарантирует работу коммутаторов в сетях IPv6.Помимо этого, коммутатора серия поддерживает функции обоих стеков протоколов IPv4 / v6, позволяя выступать в роли моста между сетями IPv4 и IPv6. Прином расширении сети проблема безопасности является постоянным острой. Для ее решений серия DES-3200 такие функции, как IPv6 ACL, IMPBv6 и L3 Control Packet Filtering, предназначенные для защиты от сетевых атак в сетях IPv6.

Характеристики:

Аппаратная версия
C1

Размер
Ширина для установки в 19 "стандартную стойку, высота 1U

Интерфейс
• 24 порта TX
• 24 порта TX 10 / 1009BASE порта 100/1000 SFP
• 2 комбо-порта 10/100 / 1000BASE-T / 100/1000 SFP

Консольный порт
RJ-45

Производительность
• Коммутационная матрица: 12,8 Гбит / с
• Скорость перенаправления 64-байтных пакетов: 9,5 Mpps
• Размер таблицы MAC-адресов: 16K
• SDRAM для CPU: 128 МБ DDR2
• Буфер пакетов: 1,5 МБ
• Flash-память: 32 МБ
• Jumbo -фрейм: 12 Кб

Индикаторы
• Power (на устройство)
• Console (на устройство)
• Link / Active / Speed ​​(на порт)


Программное обеспечение

Стекирование
• Вирт уальное стекирование D-Link Single IP Management
• Объединение в виртуальный стек до 32 устройств

Функции 2 уровня
• Таблица МАС-адресов: 16К
• Управление потоком
- Управление потоком 802. 3x
- Предотвращение блокировки HOL
• Размер Jumbo-фреймов до 12К байт
• Протоколы Spanning Tree
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
• Фильтрация BPDU
• Root Restriction
• Loopback Detection каналов
- Совместимость с 802.1AX и 802.3ad
- Макс. кол-во групп - 14, 8 портов в группу
• Зеркалирование портов
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL)
- Технология Ethernet Ring Protection Switching (ERPS)
- туннелирование протокола L2 (L2PT)

Многоадресная рассылка 2 уровня
• IGMP Snooping
- IGMP v1 / v2 snooping, IGMP v3 knowledge
- Поддержка 1024 групп
- IGMP snooping Fast Leave на основе порта / хоста
- Подавление отчетов
• MLD Snooping
- MLD v1, осведомленность MLD v2
- Поддержка 1 K групп
- MLD Snooping на основе хоста
- Fast Leave
• Аутентификация IGMP
• Отчетность прокси IGMP / MLD

VLAN
• 802. 1Q VLAN
• Группы VLAN
- Макс. 4K VLAN
• VLAN на основе порта
• VLAN на основе MAC-адресов
• GVRP
• 802.1v VLAN на основе протокола
• VLAN Trunking
• Double VLAN (Q-in-Q)
- Q-in-Q на На основе порта
- Q-in-Q Selective
• ISM VLAN
• Трансляция VLAN
• Голосовая VLAN

Функции 3 уровень
• IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)
• Управление полосой пропускания
- На основе порта (входящее / исходящее, с шагом до 8 Кбит / с)
- На основе потока (входящее / исходящее, с шагом до 8 Кбит / с)
- Для выходной очереди (с шагом до 8 Кбит / с) )
• 8 очередей на порт
• DSCP
• 802.1p
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR
• Три цвета маркировки
- trTCM
- srTCM

Качество обслуживания (QoS)
• CoS на основе:
- Порта коммутатора
- Очередные приоритеты 802. 1p
- VLAN ID
- MAC-адреса
- Тип эфира
- TOS
- DSCP
- Типа протокола
- Порта TCP / UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакета, используемого для
• Выполнение следующих действий для потоков
- Установка тегов приоритетов 802.1p
- Добавление тега TOS / DSCP
- Статистика потока

Списки управления доступом (ACL)
• До 1024 правил доступа
• ACL на основе
- Порта коммутатора
- Приоритет 802.1p
- VLAN ID
- Тип эфира
- IPv4 / IPv6-адрес
- DSCP
- Типа протокола
- Номера порта TCP / UDP
- Класса трафика IPv6
- Метки потока IPv6
- Содержимого пакета, определяемого данным
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса ЦП

Безопасность
• SSH v1, v2
• SSL v1, v2, v3
• Безопасность порта
• До 64 MAC-адресов на порт
• Защита от широковещательного / многоадресного / одноадресного шторма
• Сегментация трафика
• IP-MAC-Port Binding (IMPB)
- Проверка пакетов ARP
- Проверка пакетов IP
- DHCP Snooping
• D-Link Safeguard Engine
• Защита от несанкционированных DHCP серверов
• Фильтра ция DHCP клиентов
• Предотвращение ARP Spoofing
• Предотвращение атак BPDU
• Фильтрация NetBIOS / NetBEUI
• Предотвращение атак DoS
• L3 Control Packet Filtering

AAA
• 802. 1X
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
• Динамическое назначение политик: VLAN, ACL или QoS
• Управление доступом на основе MAC-адресов (MAC)
- Управление доступом на основе порта
- Управление доступом на основе хоста
• Управление доступом на основе хоста (WAC) 1
- Управление доступом на основе порта
- Управление доступом на основе хоста
• Microsoft® NAP (IPv4 / v61)
- Поддержка 802.1X NAP
- Поддержка DHCP NAP
• Гостевой VLAN
• Учет RADIUS
• RADIUS (IPv4 / v61)
• TACACS
• TACACS +
• XTACACS +
• Управление с доверенных хостов (Trusted Host)

кабеля
• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah Расширение D-Link: D-Link Unidirectional Link Detection (DULD)

Технология Green
• D- Link Зеленый 3. 0: функция энергосбережения
- Выключение индикаторов1
- Выключение портов1
- Спящий режим1
• Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)

Управление
• Web-интерфейс (поддержка IPv4)
• Интерфейс командной строки (CLI)
• Telnet-сервер / клиент (поддержка IPv4)
• TFTP-клиент (IPv4)
• FTP-клиент (IPv4)
• Zmodem
• Журналирование вводимых команд
• SNMP v1 / v2c / v3
• SNMP Traps
• Системный журнал
• RMON v1
- Поддержка групп 1, 2, 3, 9
• RMON v2
- Поддержка группы ProbeConfig
• LLDP
• 802.1AB
• LLDP-MED
• BootP / DHCP-клиент
• Автоматическая настройка DHCP
• DHCP Relay (поддержка IPv4)
• DHCP Relay Option 60
• DHCP Relay Option 61

Управление
• DHCP Option 12
• Опция DHCP Relay 60
• Опция DHCP Relay 61
• Опция DHCP Relay 82
• Добавление тега PPPoE Circuit-ID
• Файловая система Flash
• SNTP
• Мониторинг CPU
• Мониторинг памяти
• Команды отладки
• Шифрование пароля
• Восстановление пароля
• Поддержка Microsoft® NLB (балансировка сетевой нагрузки)
• Ping (поддержка IPv4 / v61)
• Traceroute
• Несколько IP-интерфейса

MIB
• RFC 1065, 1066, 1155, 1156, 2578 Структура MIB
• RFC 1212 Краткие определения MIB
• RFC 1213 MIB II
• RFC 1215 Конвенция о прерываниях MIB
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 MIB IPv6
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Частный MIB
• RFC 3289 DIFFSERV MIB • RFC 3289 DIFFSERV MIB RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-подобная MIB
• RFC 2668 802. 3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 MIB клиента аутентификации RADIUS
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Резервное копирование и восстановление настроек
• Загрузка и выгрузка файлов по протоколу TFTP
• Trap MIB

Стандарт IETF®
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP

IPv6
• RFC 1981 Path MTU Discovery
• RFC61 2460 IPv6 9 , 4861 Соседское открытие 90 009 • RFC 2462, 4862 IPv6 Автоконфигурация адреса без сохранения состояния
• RFC 2464 IPv6 Neighbor over Ethernet и определение
• RFC 3513, 4291 Архитектура адресации IPv6
• RFC 2893, 4213 Двойной стек IPv4 / IPv6
• IPv6 Ready Logo Phase 2

Физические параметры
Среднее время безотказной работы
590,424 ч

Уровень шума
0 дБ (вентилятор отсутствует)

Тепловыделение
61,039 БТЕ / час

до тока 50 0007 В течение 240 В, От 100 -60 Гц

Максимальная потребляемая мощность

20,83 Вт

Размеры
441 x 210 x 44 мм

Вес
1. 8 кг

Вентиляция
Вентилятор отсутствует

Защита от перенапряжений
Все Ethernet-порты первый стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура
От -5 до 50 C

Температура хранения
От -40 до 70 C

Рабочая влажность
От 10% до 90% (без конденсата)

Электромагнитное излучение (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI

Безопасность
CE, LVD, UL / cUL, CB, BSMI

Сертификаты сторонних компаний

IPv6 Ready Logo Phase 2

1Будет доступна в будущей версиих ПО для DES -3200 C1

Коммутатор D-link Des-3200-10 rev.c1 (Б.У)

, ,
DES-3200-10
Аппаратная версия A1, B1 C1
Аппаратное обеспечение
Интерфейсы 8 портов 10 / 100Base-TX,
2 комбо-порта 100 / 1000Base-T / SFP
(H / W A1)
8 портов 10 / 100Base-TX,
1 порт 1000Base-X SFP,
1 комбо-порт 100 / 1000Base-T / SFP
8 портов 10 / 100Base-TX,
1 порт 1000Base-X SFP,
1 комбо-порт 100 / 1000Base-T / SFP
(H / W B1)
Индикаторы Мощность
Связь / Актив / Скорость
Консольный порт + +
Производительность
Коммутационная матрица, Гбит / с 5,6
Скорость перенаправления 64-байтных пакетов, млн пакетов в секунду 4,2
Таблица MAC-адресов 8K 16K
SDRAM для процессора 128 МБ DDR2
Буфер пакетов 1,5 Мб
Flash-память 16 МБ 32 МБ
Джамбо-фрейм 2048 байт с тегом,
2044 байт без тега
12 Кб
Программное обеспечение
Виртуальное стекирование
Управление одним IP-адресом D-Link до 32 устройств
Функции 2 уровня
Протоколы связующего дерева
802. 1Д СТП + +
802.1 Вт RSTP + +
802.1s MSTP + +
Фильтрация BPDU + +
Корневое ограничение + +
Функция Обнаружение петли + +
Агрегация каналов 802.3ad / 802.1AX Макс. 5 групп
8 портов в группу
Зеркалирование портов 1 группа
Один к одному + +
Многие-к-одному + +
На основе потока (ACL) + +
ERPS + +
L2PT + +
Многоадресная рассылка 2 уровня
Отслеживание IGMP 1024 группы
IGMP версии 1, версии 2 + +
Поддержка IGMP v3 + +
IGMP snooping Fast Leave на основе порта / узла + +
Отчет о подавлении +
MLD Snooping 1К групп
MLD версии 1, версии 2 + +
MLD v2 осведомленность + +
Быстрый выезд +
Аутентификация IGMP + +
Отчетность прокси IGMP / MLD + +
VLAN
802. 1Q VLAN с тегами 4К влан
VLAN на основе порта + +
Асимметричная VLAN +
GVRP + +
Транкинг VLAN + +
Двойная VLAN (Q-in-Q) + +
Q-in-Q на основе порта + +
Q-in-Q Selective + +
Трансляция VLAN + +
Голосовая VLAN + +
ISM VLAN + +
Функции 3 уровня
Обнаружение соседей IPv6 (ND) + +
Качество обслуживания (QoS)
Управление полосой пропускания входящий / исходящий трафик
На основе порта (с шагом 8 Кбит / с) + +
На основе потока (с шагом 8 Кбит / с) + +
DSCP + +
802. 1п + +
Обработка очередей 4 очереди на порт 8 очередей на порт
Строгий приоритет + +
Круговая система взвешенных (WRR) + +
Строгий + WRR +
CoS на основе:
коммутатора + +
приоритеты очереди 802.1п + +
Идентификатор VLAN + +
MAC-адрес + +
Тип эфира + +
ToS + +
DSCP + +
типа протокола + +
TCP / UDP-порт + +
класса трафика IPv6 + +
метки потока IPv6 + +
, пакета, занимаемого данным + +
Следующие действия для потоков
Установка тегов приоритетов 802. 1п + +
Добавление тега TOS / DSCP + +
Статистика потока + +
Списки управления доступом (ACL)
ACL, правила доступа 512 1024
ACL на основе
коммутатора + +
приоритета 802.1п + +
Идентификатор VLAN + +
MAC-адрес + +
Тип эфира + +
TOS + +
IPv4 адрес + +
IPv6-адрес + +
DSCP + +
типа протокола + +
номера порта TCP / UDP + +
класса трафика IPv6 + +
ACL по расписанию + +
Статистика ACL + +
Фильтрация интерфейса CPU + +
AAA
802. 1X Управление доступом на основе порта / узла
Динамическое назначение политик (VLAN, ACL, QoS) + +
Управление доступом на основе MAC-адресов (MAC) Управление доступом на основе порта / узла
Управление доступом на основе Web (WAC) 1 Управление доступом на основе порта / узла
Microsoft® NAP IPv4 + +
Microsoft® NAP IPv6 + + 1
Поддержка 802.1X НАП + +
Поддержка DHCP NAP + +
Гостевая VLAN + +
Ведение учетных записей RADIUS + +
РАДИУС IPv4 + +
РАДИУС IPv6 + + 1
TACACS + +
TACACS + + +
XTACACS + + +
Надежный хост + +
Безопасность
SSH версии 1 +
SSH версии 2 + +
SSL v1, v2, v3 + +
Безопасность порта До 64 MAC-адресов на порт
Защита от широковещательного / многоадресного / одноадресного шторма + +
Сегментация трафика + +
Привязка IP-MAC-порта (IMPB) Проверка пакетов ARP / IP
Отслеживание DHCP + +
D-Link Safeguard Engine + +
Проверка DHCP-сервера + +
Фильтрация DHCP-клиентов +
Предотвращение атак ARP Spoofing + +
Предотвращение атак BPDU + +
Предотвращение атак DoS + +
Фильтрация NetBIOS / NetBEUI +
OAM
Диагностика кабеля + +
802. 3ah Ethernet Link OAM + +
Умирающий газ + +
802.1ag Управление ошибками подключения (CFM) + +
802.3ah Обнаружение однонаправленного соединения D-Link (DULD) + +
DDM (мониторинг цифровой диагностики) + +
Технология Green D-Link Зеленый 3.0
Управление
Веб-интерфейс + +
Интерфейс командной строки (CLI) + +
Telnet-сервер (IPv6) + +
Telnet-сервер / клиент (IPv4) + +
Telnet-сервер / клиент (IPv6)
TFTP-клиент (IPv4) + +
FTP-клиент (IPv4) + +
SNMP v1 / v2c / v3 + +
Ловушки SNMP + +
Системный журнал + +
RMON v1 + +
RMON v2 + +
LLDP + +
802. 1AB + +
LLDP-MED + +
BootP / DHCP-клиент + +
Автоматическая настройка DHCP + +
DHCP-реле + +
Опция реле DHCP 12 + +
Опция реле DHCP 60 + +
Опция реле DHCP 61 + +
Опция реле DHCP 82 + +
Добавление метки PPPoE Circuit-ID + +
Файловая система Flash + +
SNTP + +
Мониторинг CPU + +
Команда отладки + +
Восстановление пароля + +
Шифрование пароля + +
Интерфейс с несколькими IP-адресами + +
Физические параметры
Размеры 228,5 x 195 x 44 мм
Ширина 9 дюймов
Высота 1U
Вес 1,17 кг 1,198 кг
Условия эксплуатации
MTBF (часы) 804 462 738788
Уровень шума 0 дБ
Тепловыделение 31,3 БТЕ / час 41,94 БТЕ / ч
Питание на входе 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность 9,2 Вт 13,54 Вт
Система вентиляции Пассивная
Встроенная защита от статического электричества Все Ethernet-порты стандарта IEC61000-4-5 10 / 700us встроенная защита от статического электричества 6В
Температура хранения от -40 до 70 ° C
Рабочая температура от 0 до 50 ° C от -5 до 50 ° C
Влажность,
без конденсата
от 5% до 95% от 10% до 90%
Прочее
EMI FCC, класс A, CE, класс A, VCCI, класс A, IC, C-Tick, BSMI
Безопасность CE, LVD, UL / cUL, CB, BSMI
Сторонняя сертификация
Готовность к IPv6 Логотип IPv6 Ready, этап 2

D-Link представляет новые управляемые коммутаторы 2 уровня серии xStack

Компания D-Link представляет новые управляемые коммутаторы 2 уровня серии xStack с расширенным функционалом IPv6 - DES-3200-10 rev. C1 и DES-3200-18 ред. C1, предназначенные для использования на уровне доступа в корпоративных сетях Metro Ethernet.

Коммутаторы DES-3200-10 / 18 rev. C1 оснащен 8/16 портами 10 / 100BASE-TX со встроенной защитой от статического качества до 6 кВ, 1 электричеством 100/1000 SFP, 1 комбо-портом 10/100 / 1000BASE-T / SFP и консольным портом RJ-45. Предохранительная пассивная система охлаждения, обеспечивающая бесшумную работу коммутаторов.

Функционал безопасности DES-3200-10 / 18 ред.C1 включает механизм Safeguard Engine для защиты центрального процессора от сетевых атак и перегрузки широковещательным трафиком, аутентификацию RADIUS / TACACS, управление доступом 802.1X на основе портов / MAC-адресов, защиту от DoS-атак, списки управления доступом (ACL), функцию 802.1X Гостевая VLAN, позволяющая создать гостевую VLAN с ограниченными правами для пользователей, не прошедших аутентификацию.

DES-3200-10 / 18 ред. C1 16K MAC-адресов в таблице коммутации, технологии Single IP Management с объединением в виртуальный стек до 32 устройств, функции Loopback Detection, Link Aggregation (802. 1ad), протоколы Spanning Tree (802.1d, 802.1w, 802.1s), технологии ERPS и функции QoS, обеспечивающие классификацию пакетов на основе DSCP и стандарта 802.1p по 8 очередям приоритетов.

В новых коммутаторах реализован расширенный функционал IPv6, включая управление доступом на основе IPv6, IMPBv6 и DHCPv6 Snooping. В будущей версии программного обеспечения добавлена ​​поддержка IPv6 DHCP Relay, IPv6 NLB, ISM VLANv6, Single IP Management (IPv6).

Настройка и управление коммутаторами осуществляются с помощью веб-интерфейса, интерфейса командной строки (CLI), протоколов SNMP, Telnet, а также протоколов SSH и SSL для безопасного соединения при удаленном управлении.Поддержка протокола LLDP позволяет коммутаторам оповещать локальную сеть о своем существовании и характеристиках, улучшая управление топологией сети.

DES-3200-10 ред. C1 доступен для заказа у официальных реселлеров компании D-Link по рекомендованной розничной цене $ 235.

DES-3200-18 ред. C1 доступен для заказа у официальных реселлеров компании D-Link по рекомендованной розничной цене $ 290.

Настройка свитчей D-link через CLI [База знаний

В данной статье описывается процесс настройки коммутационного интерфейса свитча D-link DGS-3200-10 в качестве центра звезды, через интерфейс командной строки (CLI - интерфейс командной строки).

Указанный свитч может управляться через WEB (встроенный веб-сервер), RS-232 (COM-порт), SSH, TELNET, SNMP. Сначала мы подключим свитч через последовательный порт (RS-232) к рабочей станции под управлением ОС Windows, войдём в консоль с помощью утилиты Vterm 1.2.3, выключим web и ssh, проверим активность telnet-сервера, настроим сеть. Далее через telnet произведём базовую настройку свитча.

Для начала подключаем свитч с помощью кабеля COM-порта к рабочей станции окна.Кабель находится в комплекте со свитчом. Запускаем утилиту Втерм, соединяемся со своим планом.

  • Порт: COM1

  • Скорость: 115200

  • Биты данных: 8

  • Стоповые биты: 1

  • Четность: Нет

  • Контроль потока: Нет

Попадаем в чёрный экран, два раза нажимаем «Enter», тем самым указываем нулевые логин и пароль.Попадаем в командную программу, ожидающую наших команд.

ДГС-3200-10: 4 #

# отключить автоконфигурацию # config ipif Системный ipaddress 192.168.100.252/24 состояние включить

# удалить iproute по умолчанию # создать iproute по умолчанию 192.168.100.1 1

# отключить Интернет

# ping 192.168.100.1 раз 4

# config authen_login метод по умолчанию local # config authen_enable метод по умолчанию local_enable # config authen параметр response_timeout 30 # config authen попытка параметра 3 # отключить authen_policy # config admin local_enable Введите старый пароль: Введите новый пароль с учетом регистра: Введите новый пароль для подтверждения: Успех # создать аккаунт admin admin # включить шифрование пароля

Для смены пароля: # конфигурация учетной записи администратора

# включить vlan_trunk # config vlan_trunk ports 9-10 state enable

# config vlan default delete 1-10 # config vlan default добавить запрещено 1-28 # config отключить рекламу vlan по умолчанию

# создать тег управления vlan 2 # config vlan management add tagged 1,10 # config управление vlan добавить запрещено 2-9

# создать тег vlan центра обработки данных 3 # config vlan datacenter add tagged 1,10 # config vlan датацентр добавить запрещено 2-9

# config ipif Управление системой vlan

# сохранить все # перезагружать

# выйти

Для sfp-портов # config ports 25-26 medium_type включение автоматического состояния медной скорости # config ports 25-28 medium_type включение автоматического состояния скорости волокна

Для изменения скорости соединения по последовательному порту # config serial_port baud_rate 115200 auto_logout 10_minutes

Указываем едининицу измерения дБм в отображении диагностики по оптическим трансиверам # config ddm power_unit dbm # config ddm ports 9-10 state disable shutdown none

Проверка основных настроек

# показать iproute
# показать ipif
# показать переключатель
# показать аккаунт
# показать vlan
# show bandwidth_control
# show serial_port
# show welcome_message
# показать порты
# Показать журнал
# показать ошибку

+ Включение ssh, отключение telnet. + Ограничение скорости по клиентским портам (показать bandwidth_control) конфигурация bandwidth_control 1-24 tx_rate 3072 конфигурация bandwidth_control 1-24 tx_rate 3072 + loopdetect + показать приветствие_message

+ # показать safeguard_engine Команда: show safeguard_engine

Состояние SafeGuard Engine: включено Текущее состояние SafeGuard Engine: нормальный режим

Информация об использовании ЦП: Интервал: 5 сек. Порог нарастания (20-100): 90% Порог падения (20-100): 30% Ловушка / журнал: отключено

+ сообщество snmp + показать контроль трафика

http: // умгум.com / dlink-base-3028-cli

Приглашение и приветствие # config command_prompt OnlineSever # config welcome_message

 OnlineSever Switch на ул. 55, Коноша
                        Коммутатор Metro Ethernet DES-1228 / ME
                                 IP: 192.168.100.500

Удаляем дефолтные настройки snmp

удалить общедоступное сообщество snmp
удалить частное сообщество snmp
удалить начальный пользователь snmp
удалить начальную группу snmp
удалить просмотр snmp ограничено все
удалить snmp view CommunityView all
удалить группу snmp ReadGroup
удалить группу snmp WriteGroup

Создаём свои настройки snmp

включить snmp
создать snmp view CommunityView 1 view_type включен
создать группу snmp Readers v1 read_view CommunityView notify_view CommunityView
создать группу snmp Читатели v2c read_view CommunityView notify_view CommunityView
создать сообщество snmp VeryStrangeString view CommunityView read_only

Обновление прошивки DES-3200-28: # скачать firmware_fromTFTP 192. 168.100.25 src_file DES3200R_4.38.B000.had boot_up

Потом B011 версию # загрузить firmware_fromTFTP 192.168.100.25 src_file DES3200R_4.38.B011.had boot_up

1228, 3028:

DES-1228 / ME: 5 # загрузить прошивку_fromTFTP 10.10.10.100 DES1228_Run_2_60_B005.had image_id 2 Команда: загрузить firmware_fromTFTP 10.10.10.100 DES1228_Run_2_60_B005.had image_id 2

Подключение к серверу………………. Выполнено. Скачать прошивку …………………. Выполнено. Не выключайте !! Подождите, прошивка программирования ……… Готово.Успех.

DES-1228 / ME: 5 # показать информацию о компании

Команда: показать информацию о прошивке

ID изображения: 1 Версия: 2.00.007 Размер: 2421372 Байт Время обновления: 0000/00/00 00:00:00 От: Последовательный порт (PROM) Неизвестный пользователь

ID изображения: 2 (загрузка прошивки) Версия: 2.60.B004 Размер: 2736372 Байт Время обновления: 0000/00/00 06:10:10 С: 10.10.10.100 Пользователь: admin (КОНСОЛЬ)

DES-1228 / ME: 5 # config прошивки image_id 2 boot_up Команда: config прошивки image_id 2 boot_up

Успех.

DES-1228 / ME: 5 # сохранить все DES-1228 / ME: 5 # перезагрузка

Вы уверены, что хотите продолжить перезагрузку системы? (Да / нет) да Подождите, коммутатор перезагружается… ……………………………………………………. Нажмите любую клавишу, чтобы войти…

Обновление прошивки DGS-3200:

Cначала прошивка, потом boot prom.

#download firmware_fromTFTP 172.27.27.2 DGS3200_Run_2_21_B013.had i mage_id 2 Команда: скачать прошивку_fromTFTP 172.27.27.2 DGS3200_Run_2_21_B013.had image_id 2

Подключение к серверу……………….Выполнено. Скачать прошивку …………………. Выполнено. Не выключайте! Подождите, прошивка программирования ……… Готово.

#config firmware image_id 2 boot_up

# скачать firmware_fromTFTP 172.27.27.2 DGS-3200_Series_PROM_v1.00.B012.had

После этого свитч пропадёт и начнёт загружаться с новым Boot Prom.

показать утилизацию? Команда: показать использование Следующие возможные доработки: драм флэш-порты процессор

Наверх

D-Link xStack DES-3200-10 управляемый коммутатор 95673, цена, характеристики, заказать по оптовой цене

скорости портов до Поддерживает 910
Коммутатор D-Link xStack DES-3200-10
Производитель D-Link
Модель DES-3200-10
Тип оборудования Управляемый коммутатор
Серия xStack
Зеркалирование портов Поддерживается, One-to-One, Many-to-One, На основе потока
Уровень коммутатора Layer 2
Брандмауэр (брандмауэр) Расширенная фильтрация пакетов, Защита от атак ARP, Защита от DOS-атак, Защита от атак BDPU, Фильтрация по IP, Фильтрация по MAC-адресам, Фильтрация по номеру порта
Цвета, использованные в оформлении Черный, серебристый
Соответствие стандартам 802. 1ag (Учебное пособие по управлению ошибками подключения), 802.1ax (LACP), 802.1d (протокол связующего дерева), 802.1x (аутентификация пользователя), 802.1p (QoS), 802.1Q (VLAN), 802.1s (MSTP), 802.1v (VLAN ), 802.1w (RSTP), 802.1x (аутентификация пользователя), 802.3ab (1000BASE-T), 802.3ad (LACP), 802.3x (управление потоком)
Индикаторы Power, Console, Link / Act, Скорость
Пропускная способность 5.6 Гбит / с
Поддержка IGMP (Multicast) Есть, до 1000 групп
Память 128 МБ DDR2 CPU RAM, 32 Мб33
поддерживается; с шагом до 64 Кбит / сек
1U
Таблица MAC-адресов 16000 адресов
Наличие консольного порта Есть, кабель RS-232 в комплекте
Стек Поддерживается
Объединение портов Поддерживается, IEEE 802. 3ad, до 5 групп на устройство, до 8 портов в группу
Буфер 1,5 МБ
QoS Поддерживается, IEEE 802.1p, до 8 очередей
Список контроля доступа Поддерживается, 512 групп
Охлаждение Безвентиляторная система охлаждения
VLAN Поддерживается, IEEE 802.1Q, IEEE 802.1v, до 4000 VLAN, до 255 динамических VLAN
12 Кб45 910
MTBF 738 тыс. Руб.часов
Уровень шума 0 дБ
Установка в стойку 19 Возможна, крепеж в комплекте
Управление Веб-интерфейс, RMON (удаленный мониторинг сети), SNMP (простой протокол сетевого управления ), Интерфейс командной строки (CLI), Telnet
Аутентификация пользователя в сети Управление доступом к сети на основе порта
Гигабитные порты 2 порта 10/100/1000 Мбит / сек, разделяемые с SFP
Порты Fast Ethernet 8 портов 10/100 Мбит / сек
Количество портов RJ45 (LAN) 10 x RJ45
Порты SFP 2 x SFP, разделяемых портами RJ45 33 910 Питание От электросети
Блок питания Встроенный
Потребление энергии 13.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
