Компоненты материнской платы: назначение основных элементов

Материнская плата–это главная монтажная деталь, к которой подключаются внутренние компоненты и внешние, периферийные устройства. Она является базовым элементом любого настольного, переносного, планшетного или карманного компьютера. В этой публикации будет рассмотрено устройство материнской платы, а также назначение ее основных компонентов.

Материнская плата обеспечивает взаимодействие различных устройств ПК. Обязательными ее элементами являются разъем или socket процессора (ЦП), чип-сет, коннекторы для модулей памяти. Кроме этого, обязательными элементами ПК являются: микросхема BIOS, контролеры, различные разъемы для подачи питания, коннекторы подключения элементов и устройств компьютера.

Микросхема BIOS

BIOS представляет собой микросхему, с определенными тестовыми и загрузочными программами для ЦП, ведь на начальном этапе процессор еще не знает, как работать со всеми устройствами, расположенными в ПК.

Находится эта микросхема в непосредственной близости от ЦП и запитана от отдельной батарейки —  «таблетки», расположенной на плате, рядом со слотами расширения.



• Первоначальное тестирование происходит без участия процессора. Только после проверки электронных элементов компьютера на предмет отсутствия короткого замыкания, и соответствия токов в БП, BIOS «разрешает» подавать блоку питания необходимый ток на плату и процессор.
• После, ЦП считывает с БИОС определенный алгоритм действий, благодаря которым происходит тестирование работоспособности всех компонентов ПК. Если все в порядке, то производится запуск операционной системы, расположенной на «винчестере». После этого, все управление ПК передается исключительно операционной системе.

Благодаря своей работе, BIOS незаметно для пользователя выполняет одну из важнейших функций в компьютере.

Разъем центрального процессора

Разъем или socket процессора, на материнской плате самый большой.

Модели разъемов ЦП различаются по внешнему виду, расположению и числу контактов. В зависимости от модели процессора, они бывают двух типов:

1. Сокетный, от анг. «гнездо». Он представляет собой прямоугольный или квадратный коннектор с множеством отверстий-контактов, расположенным по его периметру. Монтируется процессор в такой разъем – горизонтально.
2. Слотовый разъем, (от анг. «щель») представляет собой длинный ряд контактов, расположенных в пластмассовом корпусе. Он предназначен для вертикального монтажа ЦП. На сегодняшний день, такой тип разъемов практически не используется.

Назначение и конструктивные особенности чипсета

Чипсет материнской платы обычно представляет собой две разные микросхемы, именуемые «северным» и «южным» мостом. Свои названия они получили исключительно из расположения: северный мост находится возле ЦП, а южный – ниже, возле разъема видеокарты и слотов расширения. Они являются важнейшим связующим звеном между аппаратной частью и процессором ПК.

В некоторых современных моделях системных плат может использоваться чипсет, состоящий из одной микросхемы. Это связано с конструктивными особенностями процессора, взявшего на себя функции южного моста.

Северный мост осуществляет связь ЦП с наиболее быстрыми компонентами ПК и с южным мостом. Из-за высокой нагрузки, мост достаточно сильно нагревается, поэтому, чаще всего, его оснащают радиатором для лучшего охлаждения.



• Северный мост связан с ЦП высокоскоростной шиной. Наиболее современной, на сегодняшний день, считается шина QPI, от компании Intel.
• Для связи моста с видеоадаптером, может использоваться шина AGP 3.0, или PCI Еxpress 3.0, массовый выпуск которой начался с 2012 г.
• Микросхемы мостов между собой по одному из представленных интерфейсов: PCI, Hub Link, DMI или HyperTransport.

Южная часть чипсета, согласовывает работу более медленных компонентов ПК, а также обеспечивает передачу данных с этих компонентов на северный чип.

Южный мост состоит из контроллеров: для связи с северной частью чипсета, платами расширения, периферийными устройствами и компонентами, жесткими дисками и другими медленными устройствами

Наиболее распространенными интерфейсами, в современных ПК считаются: USB 2.0 — 3.0; WI-FI и Ethernet. Для связи южного моста с жесткими дисками используются шины PCI, а также более современные шины с SATA и SCSI и SAS. Для согласования работы моста с BIOS чаще всего используется шина LPС с тактовой частотой 33,3 МГц.





Коннекторы модулей памяти и других плат расширения

В любом компьютере существует временное хранилище информации, именуемое оперативной памятью. Она представляет собой модуль с несколькими микросхемами на борту, который монтируется в специальные разъемы, так называемые слоты. Как правило, они расположены рядом с процессором и северной частью чипсета. Слоты модулей памяти оснащены замками, которые изготовлены с защитой от неправильного монтажа. Количество их варьируется от 2-х до 6,в зависимости от стоимости «материнки» и ее форм-фактора.

Важными компонентом материнской платы является слот PCI-Express, для подключения дискретного видеоадаптера, без которого невозможен вывод изображения на монитор (если только в компьютере нет интегрированной видеокарты).

Кроме вышеперечисленных слотов, на плате расположены штыревые разъемы для подключения шин передачи данных жестких дисков. Раньше, для этого использовался интерфейс IDE. На современных ПК, чаще всего используется интерфейс SATA.

На любой «материнке» в обязательном порядке есть порты, для подключения дополнительных периферийных устройств. Как правило, основной набор включает в себя: разъемы питания вентиляторов и кнопок, расположенных на панели системного блока; светодиодов, сигнализирующих о работе «винчестера» и наличии питания. Кроме того, на задней части платы находится: несколько портов USB; разъем LAN для подключения кабеля к сетевой карте; коннекторы аудиовхода и выхода; разъем HDMI и пр. В большинстве моделей можно встретить разъемы PS/2для подключения клавиатуры и манипулятора.

Для питания материнской платы, а также всех электронных и механических компонентов, на ней установлен 20 или 24 контактный разъем, на который приходит напряжение от блока питания, расположенного в корпусе ПК.

Не уверенны в выборе модели МП — довертесь нашей компании! Подберем оптимальную модель.

Типы системной платы

Форм фактор материнской платы – это определенный стандарт, благодаря которому определяется размер системной платы, ее способ крепления в корпусе ПК, наличие и расположение портов и интерфейсов шин, а также разъемов ЦП и оперативной памяти.





В настоящее время существует несколько форм-факторов системных плат:

• ATX – самая большая по величине материнская плата, которая имеет много слотов и удобное расположение портов вода — вывода.
• EATX – это системная плата ничем не отличающаяся от АТХ, кроме размеров, которые составляют 30,5 см. х33 см.
• MicroATX – это уменьшенный вариант материнской платы АТХ. Она была разработана для ПК, которым не требуется изменение конфигурации, поэтому она имеет 4 слота расширения. Как правило, такие платы оснащены 24 пиновым разъемом питания и имеют размеры, 24, 5 см. х 24,5 см.
• BTX – материнская плата, разработанная для создания небольших системных блоков. Тем не менее, она имеет 7 слотов расширения при размерах 26.7 х 32.5 см.
• Мicro BTX является уменьшенной копией «материнки» ВТХ, которая имеет 4 слота расширения и размеры 26.7 х 26.4 см.
• MiniITX – самая маленькая, из современных системных плат для компьютера. Ее размеры составляют 17 см на 17 см.
• SSIEEB и SSIСEB. Материнские платы этих форм-факторов применяются для создания серверов. Размеры составляют: 30.5 x 33.0 см. и соответственно 30.5 x 25.9 см.

Если вы решили собрать ПК, то мы рекомендуем использовать для этого материнскую плату, форм-фактора АТХ. Много свободного пространства и возможностей для изменения конфигурации, позволит в полной мере получить удовольствие от сборки и использования домашнего ПК.

Материнская плата

Материнская плата объединяет в себе все компоненты Вашего компьютера и, по сути, является его основой. Поэтому важно знать кое-что о ней.

Как говорилось в одном бородатом анекдоте: «И почему персональный компьютер изобрели не русские? Ведь все его устройства общаются между собой только по матери» 🙂

Здесь имеется в виду не цензурность взаимодействия комплектующих ПК, а их объединение на базе материнской платы. И сегодня мы узнаем много интересного об этой главной системной плате!

Для чего нужна материнская плата

Если вскрыть корпус компьютера, ноутбука или даже современного телефона, то внутри мы непременно увидим большую зелёную (иногда синюю, чёрную, красную или иного цвета) микросхему. Это и есть материнская плата:

Материнская плата объединяет все внутренние компоненты Вашего электронного устройства в единый функционирующий агрегат. При этом, даже если она не заключена в корпус, при подаче питания и подключении всех нужных плат расширения она уже будет работать.

Материнская плата, фактически и есть Вашим девайсом, которым Вы можете управлять посредством различной подключаемой периферии. Без неё Вам будет просто не во что воткнуть ни монитор, ни клавиатуру, ни процессор с оперативной памятью. Это главная плата Вашей системы, с которой всё начинается!

Виды материнских плат

Как мы уже выяснили, материнские платы есть не только в компьютерах. Однако, именно для платформы ПК имеется их большой ассортимент. Если внутрь ноутбука или, скажем, телефона Вы сможете вставить только одну единственную специально сделанную под него модель материнской платы, то в корпус системного блока можно запихнуть буквально любую материнку! Всё зависит лишь от размеров системника.

И вот как раз размер и является одним из первых критериев классификации материнских плат для настольных компьютеров (далее мы будем рассматривать в основном только их). Для стандартизации размеров было введено понятие

форм-фактор.

Форм-фактор определяет как габариты материнской платы, так и расположение разъёмов ввода-вывода на задней стенке, крепёжных отверстий и, в какой-то мере, количество и размещение разъёмов внутренних. Наиболее распространёнными форм-факторами являются ATX и его уменьшенные варианты (micro-ATX и mini-ITX):

Популярна также классификация материнских плат по назначению. Обычно в данном случае выделяют три основные категории:

1. Офисные материнские платы. Такие платы обычно принадлежат к нижнему ценовому диапазону и рассчитаны на сборку маломощных компьютеров, которые подойдут для работы с офисным софтом и решения других не особо ресурсоёмких задач.
2. Мультимедийные материнские платы. К данной категории относятся среднебюджетные материнские платы. Основная задача таких плат – обеспечивать хорошие мультимедийные характеристики, собранному на их базе компьютеру. Часто на базе мультимедийных материнских плат собирают медиацентры, которые предназначены только для просмотра видеоконтента, транслируемого на большой экран, поэтому нередко они имеют уменьшенные физические размеры. Одной же из общих характеристик мультимедийных материнских плат является плавное воспроизведение видео высокой чёткости.
3. Игровые материнские платы. Как видно из названия, к данной категории относятся платы высшей ценовой категории, которые позволяют собирать мощные игровые станции, выдающие высокие показатели FPS в современных компьютерных играх.

Как видим, в основе такой классификации лежит соотношение цена – производительность и ориентация на конкретные группы покупателей. Иногда для более точного определения целевой аудитории вышеприведённые категории материнских плат могут дополнять. Например, часто встречается определение «оверклокерская материнская плата». Это означает, что данная плата выдерживает высокие нагрузки и разработана для оверклокеров (людей, которые увлекаются разгоном компьютера).

Часто в основу классификации материнских плат ложатся их технические характеристики. К таковым относятся:

• сокет процессора;
• чипсет;
• тип поддерживаемой оперативной памяти;
• наличие/отсутствие интегрированной видеоподсистемы;
• наличие определённых разъёмов и т. п.

Последний вариант классификации имеет смысл, если Вы ориентируетесь на выбор материнской платы с определёнными нужными именно Вам компонентами. О них и поговорим.

Основные компоненты материнской платы

Материнская плата при всём многообразии составляющих её элементов и деталек имеет чёткую структуру и иерархию. Фактически можно разделить все её компоненты на управляющие и управляемые. К управляющим относится гнездо под центральный процессор («сокет» от англ. «socket» – «разъём») и микросхемы северного и южного мостов. Всё остальное – управляемые устройства, которые консолидируют свою деятельность через вышеперечисленные управляющие микросхемы. Схематически всё это работает примерно так:

В качестве условного «севера» принято считать расположение сокета процессора (обычно в верхней центральной части платы). Непосредственно процессору подчиняется северный мост – микросхема, отвечающая за скоростную обработку сигналов от видеокарты и оперативной памяти. Как правило, из-за сильного нагрева микросхема снабжена радиатором и «прячется» под ним, поэтому не видна внешне. В новых же материнских платах последних годов выпуска северного моста физически может и не быть. Его функции выполняет непосредственно процессор.

За обработку сигналов от остальных компонентов отвечает южный мост. Эта микросхема обычно находится в нижней части материнской платы и взаимодействует с шинами плат расширения (кроме гнёзд для видеокарт PCI-Express x16 и AGP), BIOS’ом, разъёмами под жёсткие диски (IDE и SATA), а также блоком портов на задней стенке компьютера для подключения различной периферии. В недорогих материнках нагрузка на южный мост не слишком высокая, поэтому его микросхему можно увидеть, но в более продвинутых он, как правило, как и северный, скрыт под радиатором.

Поскольку всяческих гнёзд на материнской плате довольно много, думаю, стоит рассмотреть их более пристально.

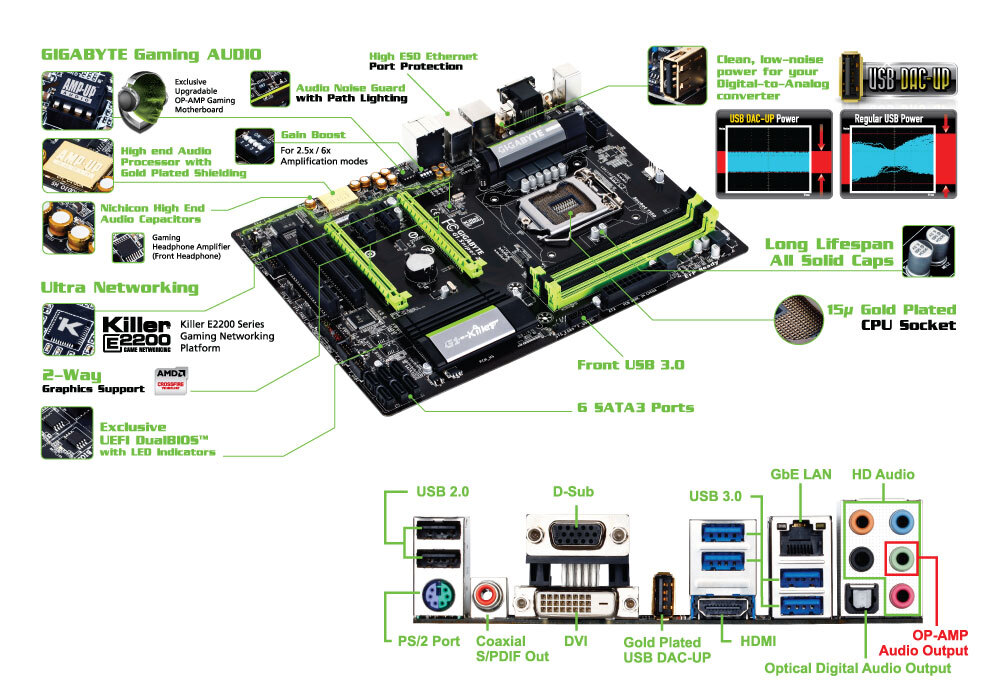

Разъёмы материнской платы

Выше мы привели схематическое изображение материнской платы, чтобы проще было понять принцип взаимодействия её основных компонентов. Сейчас же для большей наглядности рассмотрим реальную материнскую плату и выясним, что и где на ней находится:

Начнём с самых крупных разъёмов. К таковым можно отнести уже знакомый нам сокет процессора, гнёзда под оперативную память (обычно правее сокета) и порты плат расширения (как правило, в нижней левой части материнской платы).

Сокет

Сердцем компьютера является процессор, который управляет всей работой системы. Однако, не каждый процессор можно подключить к материнской плате. Всё зависит от типа гнезда под него, которое именуют сокетом. Физически сокеты отличаются друг от друга количеством и расположением контактов, строением электрической цепи, наличием дополнительных контроллеров и даже размещением крепёжных элементов для фиксации процессора и его охлаждающей системы:

На сегодняшний день на рынке производства процессоров (а, соответственно, и сокетов под них) имеется два крупных конкурента: Intel и AMD. Сказать, что процессоры Intel лучше чем AMD или наоборот нельзя. У обеих фирм есть как хорошие, так и неудачные модели. Но вернёмся к самим сокетам.

У Intel с конца 90-х годов появилась традиция маркировать сокеты по количеству контактов (например, Socket 370 под Pentium III или Socket 478 под Pentium IV и Celeron). На сегодняшний день мы имеем фактически двойную маркировку: латинскими буквам с цифрами и по контактам (например, Socket R4, он же LGA 2066).

AMD сначала тоже называли сокеты по количеству контактов (например, Socket 754 под Sempron и Athlon 64), но на сегодняшний день полностью перешли на цифро-буквенную маркировку (например, FM2, AM4, TR4 и т.п.). Характерной особенностью сокетов от AMD является наличие версий с символом «+». Они являются совместимыми с предыдущими линейками процессоров того же модельного ряда, но одновременно поддерживают более новые модели (например, сокет AM3+ совместим с процессорами под сокет AM3, который, в свою очередь, поддерживает процессоры под AM2+ и AM2).

Собственно, от сокета во многом зависит максимально возможный потенциал всей материнской платы и собранного на её базе компьютера, поэтому при выборе материнской платы – это одна из основных характеристик, на которые стоит обращать внимание. Но об этом позже. А пока рассмотрим другие значимые разъёмы материнских плат.

Разъёмы ОЗУ

Процессор компьютера отвечает за обработку всех потоков данных. Оперативная же память – за хранение и выдачу промежуточных результатов работы процессора. Грубо говоря, чем больше оперативной памяти и на более высоких частотах она работает, тем быстрее процессор сможет отдавать команды чипсету, который будет пересылать их всей остальной периферии:

Различных типов оперативной памяти существует довольно много, однако, на данный момент наибольшее распространение получила память стандарта DDR (сокр. англ. «double data rate» – «удвоенная скорость передачи данных», прим. по сравнению с версией SDRAM, от которой пошёл стандарт). Сегодня существует уже 4 поколение DDR, а на 2019 год прогнозируют появление DDR5, которая будет вдвое превосходить по показателям текущую DDR4, появившуюся на массовом рынке в 2014 году.

Линейно современные планки оперативной памяти (и, соответственно, слоты под них) практически одинаковы и составляют примерно 13,4 см. Однако, между собой поколения DDR несовместимы. Эта несовместимость заключается как во внутреннем устройстве, так и во внешнем. Последнее достигается за счёт смещения положения так называемого ключа – отверстия в контактной площадке планки памяти, которое сопоставляется с перемычкой в слоте на материнской плате:

Сами разъёмы под оперативную память могут быть промаркированы разными цветами. Сделано это для указания правильной последовательности подключения планок, чтобы они могли работать в многоканальном режиме. Данный режим подразумевает одновременный доступ к нескольким группам модулей памяти. Чтобы лучше понять принцип многоканальности рассмотрим пример.

Допустим, на нашей материнской плате есть 4 слота: два чёрных и два синих. Также у нас есть две планки DDR с одинаковыми характеристиками. Если мы воткнём их в слоты одного цвета, контроллер на материнской плате будет работать с ними попеременно, обращаясь то к одной, то к другой. Если же мы вставим одну планку в синий разъём, а вторую в чёрный, работать они будут в двухканальном режиме и контроллер сможет обращаться к ним одновременно.

Если ставить планки памяти с различными характеристиками, то скорость работы канала будет соответствовать частоте самой медленной из них. Поэтому при выборе оперативной памяти нужно обращать внимание на то, чтобы частоты планок и их тайминги совпадали (в идеале желательно брать несколько штук одной и той же модели).

Порты плат расширения

Слоты под оперативную память располагаются в северной части материнской платы. Однако, ниже процессора идёт ещё целый ряд разъёмов. Это порты для установки различных плат расширения. Количество и состав таких портов может сильно различаться, но, все их можно классифицировать по назначению на определённые группы.

Наиболее важными (но не всегда обязательными) являются высокоскоростные слоты для подключения видеокарт. Они напрямую связаны с северным мостом материнской платы и обеспечивают очень быструю передачу данных. Наиболее используемым современным слотом для подключения видеоплат является разъём PCI-Express x16. На более старых материнках (в основном выпущенных до начала 2010-х годов) в качестве видеопорта можно встретить AGP x8:

Если слот AGP на старых материнских платах был только один, то количество разъёмов PCI-Express может быть 2, 4 и более. Это позволяет подключать одновременно несколько видеокарт для их работы в совместном режиме (аналогично мультиканальности оперативной памяти).

Однако, разъём PCI-Express x16 не единственный представитель данной группы слотов. Существуют порты PCI-Express x1, x2, x4, x8, x12 и даже x32! Все эти слоты имеют обратную совместимость между собой (например, видеокарту x16 можно вставить в слот x32, а SSD под x4 может работать в слотах x8, x12 и т.п.), но отличаются линейными размерами и пропускной способностью. Собственно, цифра в названии слота и указывает на количество линий двунаправленной передачи данных:

За счёт высоких скоростей передачи данных к PCI-E могут подключаться самые разные платы расширения. Начиная с модулей беспроводной связи (Bluetooth, Wi-Fi или IRDA), кончая современными высокоскоростными твердотельными накопителями (SSD).

Менее требовательные к скоростям устройства, например, аудиокарты или сетевые платы могут подключаться к более старой универсальной шине PCI. Это 32-разрядный (реже 64-битный в технике Apple) слот, который с 1995 года до конца 2000-х был одним из основных для подключения любых плат расширения. С распространением PCI-Express большинство карт ввода-вывода стали переходить на новый стандарт, однако, даже на современных материнских платах один-два PCI-слота по прежнему присутствуют, обеспечивая совместимость с более старой периферией.

Разъёмы подключения жёстких дисков

На противоположной от слотов плат расширения стороне южного моста мы обычно находим несколько портов для подключения жёстких дисков и дисководов. Ранее для этого использовались разъёмы типа IDE, но на современных материнских платах вместо них используются более скоростные шины SATA:

Портов SATA обычно имеется от 2 и более. При этом они могут быть раскрашены в разные цвета и подписаны обозначениями SATA0, SATA1, SATA2 и т.д. Делается это для того, чтобы выделить порты, к которым лучше подключать жёсткие диски. Как правило, под это выделены гнёзда SATA0 и SATA1, которые часто имеют большую пропускную способность.

Кроме того, разным цветом могут выделяться разные версии портов, например, SATA II и SATA III. Более точно узнать о маркировке разъёмов именно на Вашей материнской платы можно из прилагающейся к ней инструкции.

Стоит также отметить, что на новых материнских платах могут быть и дополнительные специфические разъёмы для подключения твердотельных жёстких дисков. К таковым относятся не слишком удачный mSATA (mini-SATA) и более скоростной M.2:

Находиться они могут как рядом с обычными SATA-слотами, так и в группе разъёмов под платы расширения.

Колодки

Наконец, на самом «юге» материнской платы мы обычно можем обнаружить целый блок различных колодок и штырьков неизвестного на первый взгляд назначения. На каждой материнской плате набор колодок может быть разным (опять же, смотрите в инструкцию), но среди них можно выделить несколько обязательных групп: колодки подключения кнопок питания и перезагрузки, дополнительные USB-разъёмы (например, на передней или боковой панели системного блока) и блоки для подключения другой периферии:

Частично понять, для чего нужны те или иные колодки, можно по подписям к ним. Однако, лучше всё-таки почитать инструкцию, где точно расписано и нарисовано, что и куда следует подключать. Иначе Вы рискуете, например, перепутать полярность и вместо дополнительного гнезда USB получить «убийцу флешек» 🙂

Мы рассмотрели все самые распространённые внутренние разъёмы материнских плат. Однако, есть и целый ряд разъёмов внешних. Все они выведены таким образом, чтобы оказаться на задней стенке Вашего системного блока. Внешних портов существует довольно много и, чтобы не повторяться, рекомендую Вам ознакомится с ними в другой нашей статье.

Выводы

Собственно, на сегодня мы завершили весь экскурс в устройство и работу материнской платы. Однако, думаю, для многих остался в воздухе ещё один вопрос: как выбрать материнскую плату. Скажу сразу, что однозначного ответа на него нет. Здесь всё решается на основе личного компромисса между ценой устройства, которую Вы готовы выложить и желаемым функционалом.

Если финансовый вопрос для Вас второстепенен, рекомендую выбирать материнскую плату с самым современным на момент покупки сокетом и чипсетом с максимальным количеством слотов расширения. Снабдив такую материнку хорошим блоком питания, мощным процессором, скоростным SSD-диском, несколькими гигабайтами оперативной памяти и парочкой-другой видеокарт, Вы получите отличную систему, которая будет актуальной ещё не один год!

На практике же часто мы отказываемся от своих изначальных предпочтений в сторону уменьшения цены. Однако, я бы не советовал слишком увлекаться с этим. Если Вы хотите собрать неплохой бюджетный компьютер, который бы морально не устарел за два-три года, лучше, всё-таки выбирать из материнских плат, поддерживающих все современные стандарты. Пускай Вы возьмёте процессор послабее и поставите меньше памяти, но в будущем Вы сможете провести апгрейд, что всё-таки дешевле, чем покупать новый компьютер.

Желаю всем компьютеров получше, а финансовых проблем поменьше 🙂

P.S. Разрешается свободно копировать и цитировать данную статью при условии указания открытой активной ссылки на источник и сохранения авторства Руслана Тертышного.

Строение материнской платы ноутбука: комплектующие, разъемы, ее особенности

Материнская плата имеет первостепенное значение в любом компьютере, так как является связующим звеном в работе практически всех основных систем. Рассмотрим более подробно ее структуру.

Chipset

Chip Set представляет собой набор микросхем. Данные микросхемы включают в себя контроллеры прерываний, контроллеры прямого доступа к памяти и шину. Также одна из микросхем включает в себя часы реального времени с CMOS-памятью. В современных моделях в состав микросхем стали включать и контроллеры внешних устройств. Визуально данные микросхемы по размеру уступают только центральному процессору.

Разъемы-слоты стандарта PCI

Таких разъемов обычно четыре на материнской плате. Данная шина не зависит от работы процессора и может работать параллельно. Ее основные возможности:

• возможность использования синхронного 32-х или 64-х разрядного обмена данными;
• поддержка как 5V, так и 3.3V логики;
• поддержка multiply bus master;
• поддержка write-back и write-through КЭШа;
• конфигурирование карт расширения, происходящее в автоматическом режиме при включении питания. Данная шина позволяет совмещать до восьми функций на карте.

Разъем Advanced Graphic Port (AGP)

Интерфейс для подсоединения видеоадаптера (Accelerated Graphics Port – ускоренный графический порт) к отдельной магистрали AGP, обладающий выходом напрямую к системной памяти. Данный интерфейс исполнен в виде отдельного разъема, в который и устанавливается AGP-видеоадаптер.

Шина AGP совместно с новым разъемом расширения разгружает шину PCI от потока видеоданных, направляя их сразу к центральному процессору. Все преимущества шины AGP проявляются в 3D-играх и различных развлекательных программах.

IR Connector

Данный разъем предназначен для установки беспроводной связи с устройствами, снабженными излучателями и приемниками.

Слоты для установки оперативной памяти

На материнских платах предусмотрена установка различных типов памяти от старых форматов SIMM и DIMМ, до новых DDR, DDR2, DDR3.

С 1996 года наибольшее распространение получила память DIMM, называемая SDRAM (Synchronous DRAM), широко применяемая в течение 5 лет.

Далее появились модули  DDR, основным отличием которых стало то, что передача данных осуществлялась дважды за один такт.

Слоты DDR2, появившиеся уже в 2003 году, благодаря конструктивным доработкам смогли функционировать на большей тактовой частоте.

Слоты DDR3 отличаются технологическим процессом и позволяют экономить до 40% электроэнергии благодаря использованию улучшенной технологии производства.

Контроллеры портов

Данные  разъемы находятся на задней стенке компьютера и предназначены для подключения всевозможных внешних устройств, таких как принтер, модем, манипулятор типа “мышь” и т.д.

Порт USB

Данный интерфейс (Universal Serial Bus – универсальная последовательная магистраль) также предназначен для подключения внешних устройств и получил широчайшее распространение в последнее время. Допускается подключение до 127 устройств к одному USB-каналу (используя принцип общей шины), скорость обмена по интерфейсу составляет 12 Мбит/с.

Cache (КЭШ)

Представляет собой высокоскоростную буферную память, предназначенную для компенсации разницы в скорости работы процессора и основной памяти.  Данная память содержит данные, к которым обращаются чаще всего, их повторное использование происходит с гораздо большей скоростью.

BIOS

Данное программное обеспечение представляет собой базовую систему ввода-вывода, оно доступно без обращения к жесткому диску. BIOS заключает код, требуемый для управления портами, клавиатурой, дисками и иными устройствами. Конструктивно чаще всего BIOS размещается в микросхеме ПЗУ (ROM), расположенной на материнской плате.

Комментарии

Для чего нужна материнская плата в компьютере

Материнская плата связывает все комплектующие компьютера и позволяет им функционировать нормально. Она является основным составляющим ПК, ответственна многие процессы и создает из всего оборудования единую систему. Далее мы детально разберем все, за что отвечает системная плата, и поговорим о ее роли.

Зачем нужна материнская плата в компьютере

На данный момент рынок комплектующих для ПК забит материнскими платами разных моделей и производителей. Все они отличаются присутствующими разъемами, дополнительными функциональными возможностями и оформлением, однако выполняют одну и ту же роль. Подобрать материнку бывает сложно, поэтому мы рекомендуем обратиться за помощью к другой нашей статье по ссылке ниже, а сейчас мы перейдем к рассмотрению того, за что отвечает это составляющее.

Подробнее:
Выбираем материнскую плату для компьютера

Объединение комплектующих

На системную плату устанавливается процессор, оперативная память, видеокарта, подключается жесткий диск и SSD. Кроме того, присутствуют дополнительные разъемы питания, обеспечивающие функционирование кнопок ПК. Все необходимое для соединения находится на самой панели платы в отведенных для этого местах.

Читайте также: Подключаем материнскую плату к системному блоку

Единая рабочая система для периферии

Каждый пользователь подключает к компьютеру различные периферийные устройства, будь то только клавиатура, мышь или принтер. Разъемы на материнке преобразуют все это оборудование в одну систему, которая помогает взаимодействовать с ПК, выполнять определенные функции ввода-вывода.

Читайте также:
Как подключить клавиатуру к компьютеру
Как подключить геймпад PS3 к компьютеру
Как подключить принтер к компьютеру
Исправление проблем с видимостью USB-устройств в Windows 7

Некоторые составляющие подключаются не через USB, а требуют выполнения дополнительных манипуляций. Относится это, например, к дисководу или передней панели системного блока. Развернутые инструкции по соединению этих частей с материнской платой читайте в статьях по ссылкам ниже.

Подробнее:
Подключение передней панели к материнской плате
Подключение дисковода к материнской плате

Связь центрального процессора с комплектующими

Как известно, процессор регулярно поддерживает связь с остальными составляющими, обеспечивая их корректную работу. Материнская плата не только объединяет их все, но и способствует выполнению такой связи. Детальнее о роли процессора в компьютере вы можете прочесть в другом нашем материале по ссылке ниже.

Читайте также:
Выбираем процессор для компьютера
Подбираем материнскую плату к процессору
Установка процессора на материнскую плату

Передача изображения на дисплей

Сейчас практически любой ЦП оборудован встроенным видеоядром. Не у каждого пользователя есть возможность докупить дискретный графический адаптер. При условии того, что монитор подключен через материнку, она отвечает за вывод изображения на экран. В новых моделях плат вывод происходит через видеоинтерфейс DVI, DisplayPort или HDMI.

Читайте также:
Выбираем видеокарту под материнскую плату
Подключаем новую видеокарту к старому монитору
Как включить HDMI на ноутбуке

Что касается сравнения вышеперечисленных видеоинтерфейсов, то здесь нельзя дать точный ответ, поскольку каждый имеет свои преимущества и недостатки. Если вы хотите узнать, какой тип соединения использовать, обратите внимание на материалы по ссылкам ниже.

Подробнее:
Сравнение подключений VGA и HDMI
Сравнение HDMI и DisplayPort
Сравнение DVI и HDMI

Передача звука

Хоть встроенные звуковые карты в материнках не сравнятся по качеству с дискретными, все же они обеспечивают нормальную передачу звука. Вы можете подключить наушники, колонки и даже микрофон в специальный разъем и после инсталляции звуковых драйверов переходить к работе.

Читайте также:
Подключение и настройка колонок на компьютере
Варианты подключения сабвуфера к компьютеру
Настройка наушников на компьютере с Windows 7

Выход в интернет

Практически каждая модель материнской платы имеет встроенный сетевой адаптер. Он позволяет соединить компьютер с роутером или модемом посредством LAN-кабеля. Кроме этого модели среднего и высокого ценового класса могут обладать встроенным Wi-Fi модулем, что обеспечивает беспроводное соединение с интернетом. За передачу данных также отвечает и Bluetooth, что часто встречается в ноутбучных платах и очень редко в компьютерных.

Читайте также:
5 способов подключения компьютера к интернету
Подключение интернета от Ростелеком на компьютере

Как и любое комплектующее, системная плата иногда ломается, возникают проблемы с запуском или требуется замена деталей. Другие авторы на нашем сайте уже написали рекомендации по решению самых популярных задач и проблем, связанных с рассматриваемым оборудованием. Читайте их по ссылкам ниже.

Подробнее:
Замена батарейки на материнской плате
Что делать, если не стартует материнская плата
Основные неисправности материнской платы
Руководство по диагностике материнской платы компьютера

Выше мы рассказали о роли системной платы в компьютере. Как видите, это достаточно сложное устройство, управляющее всеми составляющими и обеспечивающее подключение определенного количества периферийного оборудования. Надеемся, наша статья была вам полезна, и теперь вы знаете, зачем в ПК нужна материнка.

Читайте также:
Узнаём сокет материнской карты
Определяем модель материнской платы
Узнаём ревизию материнской платы от Gigabyte

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

Разъемы материнской платы

Разъемы материнской платы.

Их различия и названия.

Какие разъемы бывают на материнской плате и для чего они предназначены. Про это вы узнаете в данной статье.

 Разъем для установки процессора или сокет

Разъем для установки процессора – это большой разъем в форме прямоугольника. Как правило, данный разъем находится в верхней части платы.

Разъемы бывают различных типов. Для того чтобы установить процессор на материнскую плату, он должен быть совместим с разъемом на плате.

Бывают случаи, когда тип разъема процессора и платы совпадает, но плата не поддерживает эту модель процессора. В результате такая связка материнской платы и процессора не будет работать.

разъем для процессора или сокет

Современные процессоры от Intel используют такие типы разъемов:

• Socket 1150
• Socket 1155
• Socket 1356
• Socket 1366
• Socket 2011

Современные процессоры от AMD используют такие типы разъемов:

• Socket AM3
• Socket AM3+
• Socket FM1
• Socket FM2

Разъемы для установки оперативной памяти или слоты

Разъемы для установки оперативной памяти – это длинные вертикальные разъемы размещенные справа или по обе стороны от процессора. Современные разъемы для оперативной памяти на материнской плате относятся к типу DDR3.

Разъемы оперативной памяти

На более старых моделях материнских плат могут использоваться разъемы DDR2 или DDR1. Все эти типы не совместимы друг с другом. Поэтому установить DDR3 в разъем для DDR2 не получится.

Разъемы PCI Express

Разъемы PCI Express – это разъемы на материнской плате, которые предназначены для установки дополнительных плат. Эти разъемы расположены в нижней части материнской платы.

Разъемы PCI EXPRESS

Разъем PCI Express может быть нескольких типов: PCI Express x1, PCI Express x4 и PCI Express x16. В большинстве случаев, разъем PCI Express x16 используется для установки видеокарт, а остальные слоты для установки других плат расширения, например звуковых карт.

Существует три версии PCI Express. Это PCI Express 1.0, PCI Express 2.0 и PCI Express 3.0. Все эти версии полностью совместимы. Это позволяет устанавливать новые устройства с поддержкой PCI Express 3. 0 в старые материнские платы с PCI Express 1.0. Единственное ограничение это скорость передачи данных. При установке нового устройства в старую версию PCI Express устройство будет работать на скорости старой версии PCI Express.

Разъем PCI

Разъем PCI – это старый разъем для подключения плат расширения. Сейчас он практически не используется и устанавливается только в некоторые материнские платы.

Разъем PCI

Разъем PCI можно найти в нижней части материнской платы, рядом с разъемами PCI Express.

Разъемы SATA

Разъемы SATA это разъемы, предназначенные для подключения жестких дисков, SSD накопителей и дисководов.

Разъемы SATA

Эти разъемы размещены в нижней части материнской платы и в большинстве случаев окрашены в красный цвет.

Существует три версии SATA, это SATA 1.0, SATA 2.0 и SATA 3.0. Все эти версии полностью совместимы и отличаются только скоростью передачи данных. Для SATA 1.0 скорость составляет 1.5 Гбит/с, для SATA 2.0 – 3 Гбит/с, а для SATA 3. 0 – 6 Гбит/с.

Разъем питания материнской платы

Разъем для подключения питания материнской платы размещается справа от оперативной памяти. Он может состоять из 20, 24 или 28 контактов.

Разъем питания материнской платы

В этот разъем нужно подключить питание от блока питания.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Все о платах мобильных телефонов: Полезные советы, Плата для телефона

Мобильный телефон, на сегодняшний день, самое популярное мобильное устройство, которое есть практически у каждого жителя нашей страны, не зависимо от возраста и социального положения. Различия только в моделях и функциональности, но по основному своему предназначению — как средство связи, мобильный доступен практически каждому. Невзирая на дебаты, периодически возникающие между учеными по поводу вреда или пользы мобильных телефонов, популярность их не уменьшается. Компании производители все также активно разрабатывают новые и совершенствуют старые модели, а пользователи — теряются в большом ассортименте всевозможных мобильных телефонов. Несмотря на такое широкое разнообразие, общее у всех гаджетов одно – их работа практически не возможна без специального компонента, который называется – плата для мобильного телефона. Чаще всего ее называют системной, но иногда по аналогии с платой компьютеров и ее важностью, — материнской платой.

Системная плата для мобильного телефона по своим размерам самая большая по сравнению с другими платами, которые входят в состав телефона и отвечают за работу отдельного компонента. Системная плата – это сердце телефона, именно от нее зависит работа всего устройства, так как к ней подключаются все детали, которым предписано выполнение важных функций в телефоне: процессор, клавиатура, дисплей, антенна и т.д. Таким образом, плата объединяет не только части гаджета, но пользователя и оператора мобильной сети через мобильное устройство. Форма и размеры платы напрямую зависят от параметров и характеристик самого аппарата.

Системная плата для мобильного телефона, как и любая другая его составляющая, достаточно хрупкая и «нежная» деталь, которая не терпит особых механических воздействий в свою сторону. В результате падений или ударов мобильного телефона большая часть нагрузки приходится именно на плату. Если в результате воздействия плата не деформировалась, не треснула и не наблюдается повреждение внутренних слоев, то ее ремонт вполне возможен, в противном случае необходима ее замена.

Одним из недостатков большинства системных плат является их тонкая структура, этим объясняется ее чрезмерная чувствительность к ударам телефона и коррозии после попадания влаги внутрь корпуса. Иногда этот недостаток перекрывается металлическим щитом, расположенным рядом. Тонкая плата очень чувствительна и к термальным воздействиям при ее ремонте, это особенно следует учитывать при пайке ее компонентов.

Новая плата для мобильного телефона и ее ремонт-установка достаточно дорогое «удовольствие» и иногда по стоимости может приравняться к стоимости самого мобильного устройства. Сам по себе ремонт платы – достаточно тонкая и ювелирная работа, которую следует доверить опытным специалистам. Конечно, если у вас сломался старенький мобильный телефон и в случае неудачи вы особо не расстроитесь, то можно попробовать самостоятельно справиться с ремонтом. А если неприятность коснулась новой модели современного гаджета, то рисковать все же не стоит.

Дополнение про материнские платы других iPhone



После того, как Стас Васильев репостнул мой ролик про материнскую плату нового Apple iPhone 11 Pro Max, материал получил массу просмотров и отзывов. Про положительные из них особо писать смысла нет, а вот кое-какие неточности и пробелы закрыть надо.

Материнская плата iPhone 11 Pro Max. Но и не только в нем!

Итак, главная неточность допущенная в видео – такая “специфичная” конструкция материнской платы есть не только в iPhone 11 Pro серии…

Материнская плата iPhone X: те же яйца, только в профиль.

Подобное строение можно увидеть на iPhone X, iPhone Xs/Xs Max. Кстати, обратите внимание, что “бутерброд” из A11+RAM поставлен ровно напротив программно “придушенного” 4G модема Qualcomm X16 (похожий можно увидеть в Snapdragon 835).

iPhone Xs/Xs Max – история продолжается

История с весьма “горячим” Apple iPhone X не сильно повлияла на следующее поколение смартфонов и в серии Xs мы снова увидели эту конструкцию. На этот раз, напротив A12 Bionic стоял уже модем Intel. Может, модемы Qualcomm просто напросто перегревали А11, ведь серия Xs оказалась более холодной? (шутка).

Это все весьма забавно, учитывая что рядом в тоже время существовали классические айфоны XR и 8:

в том же поколении – нормальная плата у iPhone XR.

Колкость всей ситуации заключается еще и в том, что если сравнивать iPhone XR с Xs, то казалось бы:

• В Xs установлен OLED экран против IPS в XR (потребление ниже)
• В Xs батарея занимает большую площадь (Г-образная, из-за чего и весь сыр-бор с мат.платами)
• “Железо” что там, что там – одинаковое

А что в итоге? А в итоге в iPhone XR батарея 2942 мАч против 2658 у Xs. Ну и автономность тоже выше – 78h против 72h (Рейтинг выносливости по версии GSMArena, к примеру).

Многие так же спрашивали, что же с iPhone 11? Там то обычный аккумулятор, не Г-образный, что там? А там:

Материнская плата iPhone 11 – тот же самый двухслойный пирог с графитовой прокладкой за чипами

Да-да, даже там, где особого смысла делать двухэтажную плату не было, Apple её сделали. Поэтому, iPhone XR можно считать последним айфоном с традиционной материнской платой.

Что такое материнская плата? — Определение, функции и схема — Видео и стенограмма урока

Части материнской платы

Если бы вы открыли свой компьютер и вынули материнскую плату, вы, вероятно, запутались бы во всех различных частях. В зависимости от марки и модели вашего компьютера он может выглядеть примерно так.

Фотография типовой материнской платы настольного компьютера

Чтобы понять, как работают компьютеры, вам не нужно знать каждую деталь материнской платы. Однако полезно знать некоторые из наиболее важных частей и то, как материнская плата соединяет различные части компьютерной системы вместе. Вот некоторые из типичных деталей:

• Разъем ЦП — фактический ЦП припаян непосредственно к сокету. Поскольку высокоскоростные процессоры выделяют много тепла, рядом с разъемом процессора есть радиаторы и точки крепления для вентиляторов.
• Разъем питания для подачи питания на ЦП и другие компоненты.
• Слоты для основной памяти системы, обычно в виде микросхем DRAM.
• Микросхема образует интерфейс между ЦП, основной памятью и другими компонентами. На многих типах материнских плат это называется северным мостом. Эта микросхема также содержит большой радиатор.
• Вторая микросхема управляет функциями ввода и вывода (I / O). Он подключен не напрямую к процессору, а к северному мосту. Этот контроллер ввода-вывода называется южным мостом. Объединенные северный и южный мосты называются чипсетом .
• Несколько разъемов, которые обеспечивают физический интерфейс между устройствами ввода и вывода и материнской платой.Южный мост обрабатывает эти соединения.
• Слоты для одного или нескольких жестких дисков для хранения файлов. Наиболее распространенными типами соединений являются встроенная электроника привода (IDE) и последовательное соединение с усовершенствованной технологией (SATA).
• Микросхема постоянного запоминающего устройства (ПЗУ), содержащая микропрограммное обеспечение или инструкции по запуску компьютерной системы. Это также называется BIOS.
• Слот для видео или видеокарты. Существует несколько различных типов слотов, включая порт ускоренной графики (AGP) и Peripheral Component Interconnect Express (PCIe).
• Дополнительные слоты для подключения оборудования в виде слотов PCI (Peripheral Component Interconnect).

Фотография типовой материнской платы с обозначенными наиболее важными частями.

Конечно, есть много сокращений, к которым нужно привыкнуть! Не беспокойтесь слишком сильно о попытках запомнить все части и их аббревиатуры. Важно помнить, что материнская плата содержит центральный процессор, память и все разъемы для остального оборудования компьютерной системы.Плата является «матерью» всех компонентов — отсюда она и получила свое название.

Принципиальная схема

Еще один полезный способ взглянуть на материнскую плату — это схематическая диаграмма. Это скорее логическая организация того, как соединяются различные части, а не их физическое расположение на листе пластика. Связи между этими компонентами называются шинами. Итак, есть шина ЦП, шина памяти и т. Д.

Принципиальная схема типовой материнской платы

Принципиальная схема отражает то, как компьютерные инженеры думают о материнской плате. После того, как они определили лучший дизайн, они должны выяснить, как лучше всего разместить все детали и их соединения на небольшой плате. Они должны учитывать размер, температуру, расстояние, схему, кабели и т. Д. Вот почему бывает трудно увидеть, как диаграмма и фотография материнской платы соотносятся друг с другом.

Technology Development

Одна вещь, которую следует помнить о материнских платах, заключается в том, что они продолжают очень быстро меняться. Если у вас был компьютер в начале 2000-х, вы, возможно, помните, что разъемы для вашей мыши и клавиатуры выглядели совсем иначе, чем сегодня.Все компоненты материнской платы претерпели значительные изменения за годы развития технологий. Однако основная функция материнской платы осталась прежней.

Взгляните на эту материнскую плату смартфона. Да, в телефоне тоже есть материнская плата — в ней есть процессор, память и разъемы для других частей.

Фотография материнской платы смартфона

Вы заметите, что материнская плата намного меньше, чем в настольном или портативном компьютере. Хотя это немного сложнее увидеть, разъемов также меньше. Многие детали стали достаточно маленькими, чтобы их можно было разместить на материнской плате без отдельного разъема. В примере со смартфоном большинство деталей фактически установлено непосредственно на самой материнской плате. Отчасти поэтому современный смартфон является более мощным вычислительным устройством, чем настольный компьютер 15-летней давности.

Результаты обучения

Обладая знаниями, полученными из этого видео-урока, вы могли:

• Дать определение материнской платы
• Выделите самые важные части материнской платы
• Схема материнской платы
• Определите сходства и различия между материнской платой компьютера и смартфона

Что такое материнская плата? — GeeksforGeeks

Что такое материнская плата?

Материнская плата служит единой платформой для соединения всех частей компьютера.Его можно рассматривать как основу компьютера.

Он соединяет ЦП, память, жесткие диски, оптические приводы, видеокарту, звуковую карту и другие части. Он также подключает карты расширения напрямую или с помощью кабелей.

Компьютер — это электронное устройство, которое обрабатывает данные в соответствии с требованиями пользователя с помощью устройств ввода-вывода. Обработка данных происходит в процессоре, который является важным компонентом. Процессор расположен на аппаратной плате, называемой материнской платой или печатной платой (PCB).

История

Первая материнская плата использовалась IBM в начале 1980-х годов. В итоге его назвали планарным. Это главный компонент, через который происходит обмен данными между другими компонентами и соединяет все периферийные устройства, поэтому его называют материнской платой. Компьютер без материнской платы безжизнен. Остальные расширения материнской платы называются дочерними платами.

Характеристики материнской платы

Материнская плата имеет следующие характеристики:

• Материнские платы сильно различаются по поддержке различных типов компонентов.
Материнская плата
• поддерживает один тип процессора и несколько типов памяти.
• Видеокарты, жесткие диски, звуковые карты должны быть совместимы с материнской платой для правильной работы.
• Материнская плата, корпуса и блоки питания должны быть совместимы для правильной совместной работы.

Компоненты

Материнская плата также сделана из пластика и силикона. Это центр компьютерной системы. Материнская плата — это сложный компонент, к которому подключены различные порты, слоты, кабели.
Вот некоторые из них:

• Слоты RAM (оперативная память): Также называемая основной памятью, это основное устройство хранения для хранения огромных байтов данных.
• Вентилятор ЦП и теплоотвод: Его основная функция — охлаждение ЦП за счет поглощения тепла во время работы системы.
• Северный мост: Из-за своего местоположения его называют Северным мостом.
• Южный мост: Управляет функциями ввода и вывода.
• Конденсаторы: Хранение данных
• Резисторы: Хранение данных
• Батарея CMOS (дополнительный металлооксидный полупроводник): Батарея, обеспечивающая резервное питание.
• Слоты PCI (соединение периферийных компонентов): Используется для подключения периферийных устройств.
• Кабели SATA (Последовательное подключение передовых технологий): Передача данных
• BIOS (Базовая система ввода-вывода): Управляет основными функциями ввода-вывода.
• Процессор: основной компонент для обработки данных.
• AGP (порт ускоренной графики): Для отображения графики на экране.
• IDE (Integrated Drive Electronics): Используется для передачи данных.
• Гнездо процессора: Для установки или снятия процессора.
• Интегральные схемы (IC): для обработки и хранения данных.

Преимущества

• Материнская плата — это основной компонент, без которого компьютер не может функционировать.
• Можно подключить любое периферийное устройство, и передача данных станет быстрее.

Популярные производители

Ниже перечислены популярные производители материнских плат:

Материнская плата компьютера | Типы | Функция

Здесь мы рассмотрим различные части (порты) материнской платы , имя вместе с блок-схемой , а также его функции .

Архитектура материнской платы и ее компоновка

Части материнской платы и ее функции:

Разъем PS / 2:

Обозначает «Персональная система» и был разработан IBM в 1987 году.Разъемы PS / 2 использовались в традиционных материнских платах для различных устройств, таких как мышь и клавиатура. Он имеет 6-контактный разъем и штекер mini DIN.

Разъем USB:

Обозначает «универсальную последовательную шину». USB разработан в основном для таких устройств персональных компьютеров, как клавиатуры, сканеры, камеры и принтеры. Помимо прямоугольной формы, он имеет различные варианты на рынке. В USB нет необходимости перезагружать компьютер после подключения периферийных устройств компьютера.

Параллельный порт:

В обычных принтерах использовался параллельный порт, и параллельный порт также известен как «порт Centronics». Параллельный порт должен использовать 25-контактный разъем F / M DB, а также использовать болтание для прямой опоры. В параллельном порту используются пары проводов, и с помощью этих параллельных портов можно отправлять и получать данные одновременно.

Чип процессора:

Обозначает «центральный процессор», также известный как «микропроцессор».ЦП может выполнять все действия, связанные с логически. Процессор работает как « Мозг компьютера ». ЦП доступен на рынке различных размеров, а также различных форм. Нужен вентилятор или радиатор для охлаждения процессора, потому что они выделяют огромное количество тепла.

Гнездо ЦП:

Гнездо ЦП — очень важная часть материнской платы , потому что основной целью гнезда ЦП является установка различных процессоров на материнской плате. Есть несколько сокетов, таких как

• Socket 7 — имеет 321 контакт и поддерживает Intel Pentium 1/2 / MMX, AMD k5 / K6 и Cyrix M2.
• Socket 370 — имеет 370 контактов и поддерживает процессоры Celeron и Pentium-3.
• Socket 775 — имеет 775 контактов и поддерживает двухъядерные процессоры, C2D, P-4 и Xeon.
• Socket 1156 — Современная материнская плата, в которой используется 1156 контактов и поддерживаемая новейшими процессорами Intel i-3, i-5 и i-7.
• Socket 1366 — имеет 1366 контактов и поддерживает новейшие процессоры i-7 900.

Слот ОЗУ:

Слота ОЗУ используются для подключения ОЗУ на материнской плате.RAM имеет различные разновидности емкости данных, и она измеряется в байтах.

ОЗУ должно использовать два слота:

• SIMM означает «одинарный встроенный модуль памяти» и поддерживает 32-битную шину.
• DIMM означает «двойной встроенный модуль памяти», и он может поддерживать 64-битную шину.

Контроллер гибких дисков:

Контроллер гибких дисков помогает полностью контролировать дисковод гибких дисков. В котором используется 34-контактный ленточный кабель, обеспечивающий соединение с материнской платой.

Контроллер IDE:

Расшифровывается как «Integrated Drive Electronics» и также известен как ATA или параллельный ATA (PATA). Основная задача IDE — контролировать все действия жестких дисков с помощью 40-контактного ленточного кабеля. Есть два типа дисков EIDE и SCSI. Оба контроллера имеют разные функции, потому что EIDE в основном используется для персональных компьютеров, а в других случаях — для сетевых серверов большого объема.

Кнопки на передней панели корпуса:

В передней части корпуса встроены различные кнопки, такие как кнопка питания, кнопка сброса, USB на передней панели, передний аудиоразъем, индикатор питания (светодиод) и светодиод жесткого диска.

Слот PCI:

Обозначает «соединение периферийных компонентов» и был разработан Intel. С помощью PCI может быть подключена плата расширения к вашему ПК, что позволяет подключать дополнительные устройства, такие как сетевые карты, звуковые карты, модемы, видеокарты. Сегодня в основном вместо шины PCI используют шину ISA.

Слот ISA:

Обозначает «стандартную отраслевую архитектуру». Материнская плата позволяет принимать различные ISA-совместимые карты, такие как MODEM.

Батарея CMOS:

Обозначает «дополнительный металл-оксид-полупроводник». CMOS содержит всю учетную информацию, которая хранится в BIOS (базовой системе ввода-вывода), например, дату и время. CMOS размещается на материнской плате в трех различных режимах, таких как внешняя батарея, обычная встроенная батарея и встроенная батарея.

Слот AGP:

Обозначает «порт ускоренной графики». Слот AGP в основном приходится использовать для подключения видеокарт к ПК.У него больше возможностей для работы с графической картой.

Слот ЦП:

Слот ЦП используется для крепления ЦП на материнской плате, а в слоте ЦП используются выемки, которые помогают правильно вставить ЦП, если вы попытаетесь установить ЦП на материнскую плату, тогда это выемки отказать в установке ЦП, потому что, возможно, ваш метод вставки неправильный.

Блок питания Разъем:

Этот блок питания помогает передавать электроэнергию всем компонентам системы компьютера, и его питание имеет стандартное напряжение 110 В переменного тока. Разъем блока питания использует модель с 20 контактами. Наконец, питание должно иметь различную форму, например +/- 12 В, +/- 5 В и 3,3 В постоянного тока.

Два типа разъемов питания:

• Разъем AT — 6-контактные вилочные разъемы
• Разъем ATX — 20- или 24-контактные розетки

Переключатели и перемычки:

Существует три типа, например, DIP (Двухрядный комплект), перемычки и колпачки перемычек. DIP-переключатель находится на печатной плате и имеет гибкие возможности включения и выключения.Контакты перемычки используются для создания моста для завершения цепи. Крышки-перемычки используются для настройки всех типов карт расширения.

Другие компоненты:

Радиатор — Радиатор используется для охлаждения горячих компонентов, таких как «Процессор».

Катушка — Основная цель катушки — использовать для устранения скачков и провалов мощности.

Конденсатор — Конденсаторы помогают сэкономить электрическую энергию в электрическом поле.

RAID — означает «избыточный массив независимых дисков» и используется для повышения производительности области хранения, используемой на диске компьютера.

% PDF-1.4 % 56 0 obj> эндобдж xref 56 82 0000000016 00000 н. 0000002644 00000 н. 0000002724 00000 н. 0000002904 00000 н. 0000003624 00000 н. 0000004033 00000 п. 0000004560 00000 н. 0000004595 00000 н. 0000004639 00000 н. 0000004682 00000 н. 0000004727 00000 н. 0000004772 00000 н. 0000004817 00000 н. 0000004862 00000 н. 0000004906 00000 н. 0000004951 00000 н. 0000004996 00000 н. 0000005041 00000 н. 0000005085 00000 н. 0000005130 00000 н. 0000005174 00000 н. 0000005403 00000 п. 0000005624 00000 н. 0000005700 00000 н. 0000006199 00000 н. 0000006698 00000 н. 0000006921 00000 п. 0000007528 00000 н. 0000008077 00000 н. 0000008639 00000 н. 0000009147 00000 н. 0000009369 00000 н. 0000009923 00000 н. 0000010668 00000 п. 0000011200 00000 н. 0000013149 00000 п. 0000015194 00000 п. 0000017505 00000 п. 0000017999 00000 н. 0000019932 00000 п. 0000021958 00000 п. 0000024283 00000 п. 0000024778 00000 п. 0000026717 00000 п. 0000028750 00000 п. 0000030694 00000 п. 0000033031 00000 п. 0000033541 00000 п. 0000033734 00000 п. 0000035778 00000 п. 0000037708 00000 п. 0000040032 00000 п. 0000040546 00000 п. 0000042863 00000 п. 0000043398 00000 п. 0000045436 00000 п. 0000047365 00000 п. 0000049705 00000 п. 0000050238 00000 п. 0000052266 00000 п. 0000052974 00000 п. 0000053027 00000 н. 0000053799 00000 п. 0000054043 00000 п. 0000054296 00000 п. 0000055059 00000 п. 0000055306 00000 п. 0000056078 00000 п. 0000056850 00000 п. 0000057102 00000 п. 0000057868 00000 п. 0000058115 00000 п. 0000058878 00000 п. 0000061548 00000 п. 0000061794 00000 п. 0000064940 00000 п. 0000068183 00000 п. 0000071178 00000 п. 0000080987 00000 п. 0000099972 00000 н. 0000103436 00000 н. 0000001936 00000 н. трейлер ] >> startxref 0 %% EOF 137 0 obj> поток xb«f« Ā

Структура материнской платы — Искал программист

Так как материнская плата является носителем подключения различных устройств в компьютере, а устройства разные, а сама материнская плата также имеет чипсет, различные микросхемы управления вводом / выводом, слоты расширения, интерфейсы расширения, розетки питания и т. д. Необходимо разработать стандарт для координации взаимосвязи различных устройств.Так называемая структура материнской платы основана на расположении компонентов на материнской плате, размере, форме, используемых характеристиках питания и т. Д., Которым должны следовать все производители материнских плат. Структура материнской платы разделена на AT, Baby-AT, ATX, Micro ATX, LPX, NLX, Flex ATX, EATX, WATX и BTX. Среди них AT и Baby-AT — старые конструкции материнских плат много лет назад, а теперь они ликвидированы; LPX, NLX, Flex ATX — это варианты ATX, которые чаще встречаются у иностранных брендов, а не в Китае; EATX и WATX встречаются чаще.На материнской плате сервера / рабочей станции; ATX — наиболее распространенная структура материнских плат на рынке, больше слотов расширения, количество слотов PCI составляет 4-6, большинство материнских плат используют эту структуру; Micro ATX, также известный как Mini ATX, — это ATX. Упрощенную версию структуры часто называют «маленькой платой», с меньшим количеством слотов расширения, 3 или меньшим количеством слотов PCI, в основном для фирменных машин и небольших шасси; BTX — это материнская плата Intel последнего поколения. На третий год после выпуска ПК, в 1984 году, IBM анонсировала PCAT.Размер материнской платы AT составляет 13 дюймов x 12 дюймов, и на плате имеется управляющая микросхема и восемь слотов расширения ввода-вывода. Из-за большого размера материнской платы AT системный блок (шасси) был увеличен на 2 дюйма по горизонтали и на 1 дюйм по высоте. Это изменение также предназначено для поддержки новой карты адаптера формата AT большего формата. Слот расширения XT с 8-битными данными и 20-битным адресом заменяется слотом расширения AT с 16-битными данными и 24-битным адресом. Для обеспечения обратной совместимости он сохраняет 62-контактный слот расширения XT, а затем добавляет 36-контактный слот расширения в том же столбце.Карта расширения XT по-прежнему использует 62-контактный слот расширения (31 фут с каждой стороны), а карта расширения AT использует два идентичных слота расширения длиной 98 футов. Эта стратегия развития структуры AT-шины ПК позволяет ей по-прежнему работать в любой системе ПК Pentium / PCI сегодня. Первоначальная конструкция PC AT позволяет шине расширения работать с той же тактовой частотой, что и микропроцессор, то есть 6 МГц 286, шина также 6 МГц; Микропроцессор 8МГц, шина 8МГц. Поскольку скорость микропроцессора увеличивается, скорость шины расширения также проста.Позже некоторые системы PC AT достигли скорости шины расширения 10 и 12 МГц. К сожалению, некоторые адаптеры не работают с такой скоростью или работают очень хорошо. Таким образом, большинство AT PC по-прежнему используют частоту 8 или 8,33 МГц в качестве скорости шины расширения, и большинство адаптеров не могут стабильно работать на этой скорости. Материнская плата AT больше по размеру и может вместить больше компонентов и слотов расширения на плате. Однако по мере увеличения степени интеграции электронных компонентов материнские платы с той же функцией больше не требуют полного размера AT.Поэтому в 1990 году была представлена ​​спецификация материнской платы Baby / Mini AT, получившая название материнской платы Baby AT. Материнская плата Baby AT унаследована от оригинальной материнской платы XT. Его размер составляет 15 x 8,5 дюйма, что немного больше, чем у материнской платы AT, а по ширине намного меньше, чем у материнской платы AT. Материнская плата Baby AT следует за слотом расширения ввода / вывода материнской платы AT, периферийным интерфейсом сокета клавиатуры и размещением компонентов, а внутренняя структура компонентов, такая как слот памяти, затягивается, а крупномасштабная интегральная схема делает внутренние компоненты.Уменьшение делает материнскую плату Baby AT более компактной и функциональной, чем материнская плата AT. Однако с дальнейшим развитием компьютерных аппаратных технологий в материнскую плату компьютера входит все больше и больше интегрированных функций. Материнская плата Baby AT немного обременительна, а материнская плата AT слишком велика. Многие производители материнских плат приняли другое компромиссное решение, а именно одно. Что касается отказа от использования меньшего количества компонентов на материнской плате для сжатия пространства (например, уменьшение слота расширения I / 0 до 7 или даже 6), с другой стороны, материнская плата Baby AT соответствующим образом расширяется, чтобы увеличить область использования, который сформировал большое количество различных размеров материнских плат Baby AT.Конечно, эти материнские платы не меняют базовый слот ввода-вывода, периферийный интерфейс и монтажные отверстия материнской платы, поэтому даже самые маленькие материнские платы Baby AT доступны на стандартном шасси. Материнская плата Baby AT имеет размер 3 / 4Baby AT (26,5 × 22 см или 10,7 × 8,7 дюйма) с 7 слотами расширения I / 0. В связи с нестабильностью рынка материнских плат Baby AT и устаревшей структурой материнских плат AT, Intel объявила о расширении структуры материнских плат AT в январе 1995 года, а именно о стандарте материнских плат ATX (расширенный AT).Этот стандарт поддерживался основными производителями материнских плат в мире и в настоящее время является наиболее широко принятым отраслевым стандартом. В феврале 1997 года была выпущена версия 2.01 ATX. Материнская плата со структурой ATX Стандарт конструкции Baby AT прежде всего проявляется в том, что боковая ширина материнской платы слишком мала (обычно 22 см), так что пространство непосредственно от материнской платы слишком мало.Количество внешних интерфейсов сильно ограничено, что является непреодолимым недостатком для микрокомпьютера с более мощными функциями и большим количеством внешних интерфейсов. Во-вторых, расположение ЦП и слотов ввода-вывода на материнской плате Baby AT неоправданно. Ранние процессоры имели низкую производительность из-за низкой производительности и низкого энергопотребления. Сегодняшний процессор обладает высокой производительностью и большим энергопотреблением. Для того, чтобы его работа была стабильной, он должен иметь хороший радиатор, дополнительный радиатор или вентилятор, что значительно увеличивает высоту процессора.В стандарте структуры AT ЦП расположен под слотом расширения, поэтому многие полноразмерные карты расширения невозможно вставить или подключить, чтобы помешать работе вентилятора ЦП. Расположение памяти не разумно. В ранних версиях компьютерный объем памяти был фиксированным, и не было особых требований к месту установки. Материнская плата Baby AT предназначена для размещения слота памяти под источником питания корпуса. Устанавливать или заменять модуль памяти неудобно. Модуль памяти плохо отводит тепло.Кроме того, поскольку контроллер мягкого жесткого диска и скоба мягкого жесткого диска не имеют определенного положения, кабель мягкого жесткого диска слишком длинный, что затрудняет внутреннее соединение компьютера и снижает надежность компьютера. Даже из-за того, что кабель жесткого диска слишком длинный, это влияет на скорость многих высокоскоростных жестких дисков. Материнская плата ATX имеет следующие улучшения для устранения недостатков материнских плат AT и Baby AT: Форма материнской платы была повернута на 90 градусов на базе Baby AT, а ее геометрия изменена на 30.5 см × 24,4 см. С 7 слотами ввода-вывода, слоты ЦП, ввода-вывода и памяти более разумны. Оптимизировано расположение интерфейса мягкого жесткого диска. Повышение совместимости и расширяемости материнской платы. Благодаря улучшенному управлению питанием реализованы функции включения / выключения программного обеспечения и экологичного энергосбережения. Micro ATX поддерживает расположение периферийного интерфейса на стандартной объединительной плате материнской платы ATX и совместим с ATX. Материнская плата со структурой MATX Материнская плата Micro ATX уменьшает слот расширения до 3-4, а слот DIMM до 2-3. Ширина платы уменьшается в поперечном направлении, а общая площадь уменьшается примерно на 0,92 квадратных дюйма, что более компактно, чем структура материнской платы стандарта ATX. Согласно стандарту Micro ATX на плату также должны быть интегрированы графика и обработка звука.В настоящее время материнские платы для машин многих брендов используют стандарт Micro ATX, а материнские платы Micro ATX часто встречаются на рынке DIY. BTX — это сокращение от новой архитектуры материнских плат Intel, Balanced Technology Extended, которая заменяет архитектуру ATX. Это похоже на замену ATX AT и Baby AT в предыдущие годы. Революционное изменение заключается в том, что новая спецификация BTX позволяет достичь наименьшего объема без ущерба для производительности. Новая архитектура будет иметь новые требования к интерфейсам, шинам и устройствам.Важно то, что все грязные, грязные и шумные компьютеры скоро устареют. Конечно, новая архитектура по-прежнему обеспечивает некоторую степень обратной совместимости для обеспечения плавного перехода к технологической революции. BTX имеет следующие характеристики: Опора Низкопрофильная, то есть узкая конструкция платы, структура системы будет более компактной; Оптимизированная конструкция компоновки материнской платы для отвода тепла и движения воздушного потока; Системную плату будет проще установить, а ее механические свойства будут оптимизированы. Кроме того, BTX обеспечивает хорошую совместимость. Доступно несколько производных версий BTX, которые подразделяются на стандартные BTX (325,12 мм), microBTX (264,16 мм) и низкопрофильные picoBTX (203,20 мм), а также будущие расширенные версии BTX для серверов в зависимости от ширины платы. Более того, современные популярные новые шины и интерфейсы, такие как PCI Express и Serial ATA, также будут хорошо поддерживаться материнской платой с архитектурой BTX. Стоит отметить, что новая материнская плата BTX оптимизирует систему охлаждения с помощью предустановленного модуля SRM (Support and Hold Module), особенно для ЦП.Кроме того, система отвода тепла также называется тепловым модулем в терминологии BTX. Как правило, модуль включает в себя радиатор и канал для воздушного потока. На данный момент разработаны тепловые модули двух типов: полноразмерные и низкопрофильные. Благодаря постоянному применению новых технологий, в будущих материнских платах BTX полностью исчезнут традиционный последовательный порт, параллельный порт, PS / 2 и другие интерфейсы.

Что следует учитывать при выборе процессора и материнской платы? | Small Business

Выбор неправильного процессора и материнской платы может привести к тому, что компьютер либо будет работать плохо, либо не будет работать совсем.Эти два компонента являются одними из самых фундаментальных частей любого компьютера, управляя способностью устройства выполнять программные инструкции и его способностью взаимодействовать с периферийными устройствами. Знание того, что искать в материнской плате и процессоре, может помочь избежать дорогостоящих ошибок при покупке этих элементов.

Socket

Процессоры подключаются к материнским платам через разъем, известный как сокет. При покупке нового процессора жизненно важно убедиться, что вы покупаете микросхему, совместимую с разъемом вашей материнской платы.Тип требуемого сокета будет частично зависеть от производителя процессора, поскольку AMD и Intel — два основных производителя процессоров — используют разные стандарты сокетов. Это означает, что вам может потребоваться купить процессор того же производителя, если вы обновляете процессор, но не материнскую плату.

Графика

И процессоры, и материнские платы могут иметь встроенные графические возможности. Интегрированные графические системы традиционно ориентированы на обеспечение достаточной вычислительной мощности для запуска основных приложений, таких как ваша операционная система, хотя некоторые процессоры и материнские платы теперь включают более продвинутые графические возможности.Однако, если вам требуется очень качественная графика, например, необходимая для игр, вы можете найти наиболее экономичным вариантом использование более дешевой платы и процессора с низкими графическими возможностями, а затем приобрести выделенную видеокарту.

Слоты и интерфейсы

Слоты и интерфейсы на материнской плате определяют, что вы сможете к ней подключать и, следовательно, периферийные устройства, которые сможет принять ваш компьютер. Ваши требования в этой области, вероятно, будут зависеть от технических характеристик вашего компьютера и от того, для чего вы планируете его использовать.Например, если вы хотите установить высокопроизводительную видеокарту, вы можете убедиться, что на плате есть слот Peripheral Connect Interface Express (PCIe) 3.0 на 16, так как это даст лучшую производительность, чем старые стандарты PCI.

Производительность

Показатели производительности процессора зависят от ряда различных факторов. Одна из наиболее распространенных — это тактовая частота, которая определяет количество вычислительных операций, которые чип может выполнять в секунду. Однако современные микросхемы часто имеют несколько ядер, что позволяет объединить два или более процессора в одном.Многоядерный процессор с низкой тактовой частотой часто может быть быстрее, чем одноядерная модель с более высокой тактовой частотой. Кроме того, тактовая частота некоторых процессоров может быть временно увеличена.

Размер

Материнские платы доступны в широком диапазоне стандартов физических размеров, известных как форм-факторы. При покупке материнской платы на замену для существующего компьютера убедитесь, что ее форм-фактор соответствует корпусу компьютера, поскольку платы неправильного размера могут не подходить или иметь интерфейсы в неправильном месте.Меньшие форм-факторы, такие как Mini-ITX, можно использовать внутри компактных компьютерных корпусов. Однако более крупные форм-факторы, такие как ATX, обычно включают место для дополнительных слотов расширения.

RAM

Микросхемы RAM имеют различные стандарты, каждый из которых имеет свои собственные требования к подключению к материнской плате. Важно убедиться, что материнская плата вашего компьютера и микросхемы ОЗУ совместимы, так как несовместимая ОЗУ может помешать вашему компьютеру вообще работать. Кроме того, тип ОЗУ, поддерживаемый материнской платой, может повлиять на производительность всей системы, поскольку стандарты ОЗУ могут сильно различаться по скорости.Убедитесь, что ваша материнская плата совместима как с типом, так и с тактовой частотой оперативной памяти, которую вы хотите использовать.

Ссылки

Writer Bio

Энди Уолтон (Andy Walton) с 2009 года занимается технологией и специализируется на сетях и мобильной связи. Ранее он был ИТ-специалистом и менеджером по продукту. Уолтон живет в Лестере, Англия, и имеет степень бакалавра информационных систем в Университете Лидса.

Amazon.com: GAOCHENG для Lenovo ThinkPad T440P 04X5210 AMOSQ000500 Нижнее основание материнской платы Mg Рамка Опорная конструкция Крышка кронштейна: Компьютеры и аксессуары

---

руб.

Цена:

22 доллара.00 +20,50 $ перевозки

• Убедитесь, что это подходит введя номер вашей модели.
• Описание товара: Запчасти для ноутбуков
• Состояние товара: абсолютно новый
• Гарантия: 90 дней
• Чтобы убедиться, что вы получаете нужные товары, пожалуйста, проверьте свой регистрационный адрес электронной почты после оплаты.
• мы отправим вам фотографии товара для подтверждения.

.
