Содержание

Обжим телефонного кабеля «2 жилы» | Кабель.РФ: всё об электрике

Для налаживания телефонной сети может быть использован двухжильный кабель. От того, насколько грамотно будет выполнена его обжимка, во многом зависит качество связи. Также очень важно правильно реализовать подключение данного кабеля в розетке. Как здесь действовать? Как обжать телефонный кабель «2 жилы»?

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Как выполнить подключение кабеля телефонного в розетке

Для подключения телефонного двухжильного кабеля в розетке потребуется:

•    непосредственно сам кабель, например;
•    подходящая телефонная розетка RJ-11;
•    нож;
•    отвертка;
•    тестер, который поможет определить напряжение в кабеле.

Действуйте в следующей последовательности:

1.    Уберите изоляцию с кабеля на такую длину, которой окажется достаточно для подключения. Делайте это аккуратно. Важно не повредить жилы.
2.    Подсоедините розетку к источнику питания. Кабель прикрепляется к контактам, которые находятся посередине.

3.    При помощи тестера или мультиметра определите полярности кабеля — «+» (зеленый), «–» (красный). Если неверно установить полярность, то в дальнейшем на линии будут помехи.
4.    Зафиксируйте оголенный кабель между вилками в корпусе розетки. Пазы, предназначенные для жил, обладают особой формой, что обеспечивает их надежную фиксацию.
5.    Прижмите кабельные жилы с помощью специальных винтов.
6.   Закрепите корпус розетки. В некоторых моделях нужно закрутить винты, в других — закрыть защелку.

Как обжать телефонный кабель «2 жилы»?

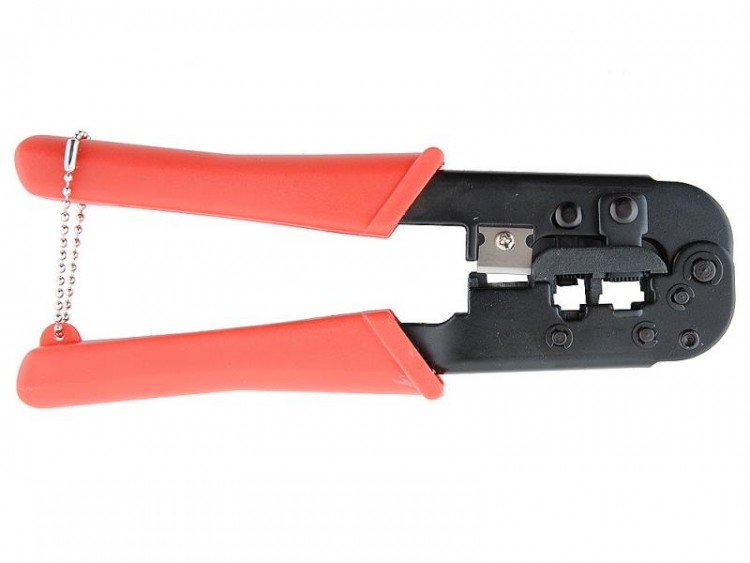

Здесь потребуется коннектор RJ11, обжимной (кримпер) и зачистной инструмент (любой острый ножик).

Обжимка телефонного кабеля «2 жилы» выполняется в таком порядке:

1.    С конца кабеля уберите внешнюю оболочку (до 1 сантиметра). Жилы не нуждаются в зачистке, поскольку их прорежет коннектор.
2.    На 2 контакта разъема, которые находятся посередине, будут приходиться сигнал и питание.
3.    Воткните в коннектор жилы (обязательно до упора).

4.    Коннектор вставьте в кримпер и сдавите его.
5.    Извлеките обжатый кабель из обжимки и посмотрите на ножи коннектора. Это поможет понять, насколько качественно обеспечен контакт. При плохом контакте нужно будет обрезать кабель и воспользоваться другим коннектором.

Теперь вы знаете, как осуществляется обжим телефонного кабеля «2 жилы» и как выполняется его подключение в розетке. Сложностей с реализацией подобных процессов у вас не возникнет. На всю процедуру уйдет несколько минут. Обязательно примите к сведению написанную выше информацию. В этом случае вы сможете быть уверены в том, что телефонная связь будет налажена на подобающем уровне.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о применении асинхронных двигателей в промышленности?

А для того, чтобы не пропустить выход новых статей, ставьте "лайк" и подписывайтесь на наш канал: Кабель.

РФ: всё об электрике.

Обжим телефонного кабеля «4 жилы»

Проводная телефония характеризуется надежностью и хорошим качеством. Несмотря на развитие оптоволоконных линий использование медного многожильного кабеля все еще актуально. Для минимизации вероятности поломки нужен правильный монтаж. Специалисты компании «Вивателснаб» расскажут, как сделать надежное подключение телефонного кабеля, избежав распространенных ошибок.

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

  • Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
  • Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
  • Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Инструменты и технология обжима

Сначала подбирают расходные материалы. Рекомендуется остановиться на стандартном проводе КСПВ. Для аналоговых телефонов применяется КСПВ 2х0.4 (2 жилы). Подключение цифровых осуществляется с помощью КСПВ 4х0.4 (4 контакта). В аналогичном ШТЛп жилы многопроволочные, что затрудняет процесс монтажа. В качестве розетки выбор останавливают на стандартной модели R-11/12.

В двужильном проводе сигнал и питание подключаются к средним контактам. Четырехжильный подключается по прямой раскладке. Кросс-оверная схема, где провода в парах меняются местами, применяется за рубежом.

Набор инструмента:

  • канцелярский нож или его аналог для разрезания гипсокартона;
  • кримпер, с его помощью делается обжим соединения;
  • коннектор RJ-11 или аналогичный ему.

Для надежного соединения нужно сделать следующее:

  1. Ножом снять изоляцию. Для четырёхжильных зачищают 3 см, для двужильных – 1,5 см.
  2. Выровнять проводники в одной плоскости, подрезка до 1 см.
  3. Установить проводники в разъем RJ-11 до упора, контроль правильности раскладки по цветам.
  4. Установить вилку в обжимку, зафиксировать контакты.

Если соединение получилось недостаточно надежным, можно обжать его еще раз. По завершении проверяется работа телефонного аппарата, наличие связи.

Подключение без использования специального инструмента

Возможен обжим кабеля для телефона без использования специального инструмента. Вместо него нужна шлицевая отвертка. Сначала делается зачистка наружной оболочки (длина зависит от количества проводников). Затем контакты устанавливаются в RJ-11 до упора. Нужно обеспечить надежное соединение для нормального прохождения сигнала.

Дальнейшие шаги для подключения:

  1. С помощью шлица последовательно прижать контакты.
  2. Надавить на зажим и обжать до характерного щелчка.
  3. Проверить фиксацию.
  4. В случае необходимости повторить процедуру.

Недостаток метода – повышение вероятности поломки конвектора, отсутствие плотного прижима. Перед окончательной установкой обязательно проверяется наличие сигнала.

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

  • минимизация времени на установку одного соединения;
  • гарантированное качество;
  • хороший внешний вид;
  • не будет дополнительного расхода материалов и комплектующих для переделки.

Обжим телефонного модульного разъема RJ-11/14/25. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа. 2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа.. * Бывают телефонные розетки на винтовых контактах, - это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники. 4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12. 6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки. 8. Телефонные патч-корды используются в телефонных патч-панелях.
9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.


Как обжать телефонный кабель без инструмента

Всё о витой паре и локальных сетях

Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Но! Настоящее мастерство – не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них.

Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме – обычную шлицевую отвертку, кусачки, плоскогубцы.

Опрессованный кабель без использования щипцов

Зачем нужна опрессовка подручными средствами

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно.

Установленный таким способом коннектор выглядит не слишком аккуратно, но по качеству может не уступать обжатому традиционно.

Чем делают такой обжим

Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

    Тонкая шлицевая (плоская, “минусовая”) отвертка с прочной рукояткой, так как вам придется по ней стучать.

Всё о витой паре и локальных сетях

Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Но! Настоящее мастерство – не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них.

Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме – обычную шлицевую отвертку, кусачки, плоскогубцы.

Опрессованный кабель без использования щипцов

Зачем нужна опрессовка подручными средствами

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно.

Установленный таким способом коннектор выглядит не слишком аккуратно, но по качеству может не уступать обжатому традиционно.

Чем делают такой обжим

Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

    Тонкая шлицевая (плоская, “минусовая”) отвертка с прочной рукояткой, так как вам придется по ней стучать.

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
• Зачистной инструмент (строительный либо канцелярский нож).
• Коннекторы RJ-11/12/25.
• Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
• В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
• Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
• Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
• Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
• Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Специальный инструмент для телекоммуникационных систем (обжим разъемов)

Кримпер для обжима компьютерный 8P8C (ht-210N) REXANT 36 447. 30 р.
Инструмент для обжима джек. тел. 8Р-8С 6Р-6С 4Р-4С Rexant 12-3441 78 769.30 р.
Инструмент для обжима джек. тел. 6P-6C 6P-4C 6P-2C Rexant 12-3412 по запросу
Hyperline HT-200AR Инструмент обжимной для RJ-50, RJ-45, RJ-12, RJ-11 (10P10C, 8P8C типа AMP, 6P6C, 4P4C), профессиональный, с храповым механизмом 411 5 368. 40 р.
Hyperline HT-304 Инструмент для разделки контактов 110/88 типа, безударный 9 443.85 р.
Hyperline HT-3140 (HT-314B) Инструмент для заделки витой пары (камера хранения, регулировка ударного эффекта, нож в комплект не входит) 107 1 480. 64 р.
Hyperline HT-3150R Инструмент для одновременной набивки 4-x или 5-и пар в кроссах 110-ого типа (ручка без насадок), ударный, нерегулируемый 186 3 629.21 р.
Hyperline HT-3240 Инструмент для заделки витой пары (нож в комплект не входит), ударный (без возможности регулировки) 4 1 110. 05 р.
Hyperline HT-3340 Инструмент для заделки витой пары (нож в комплект не входит), безударный 158 415.40 р.
Hyperline HT-344KR Инструмент для заделки кабеля в контакты плинтов и 110 типа, сенсорный, ударный, регулируемый 299 1 333. 26 р.
Hyperline HT-KJNE-TOOL Инструмент NE-TOOL для быстрой заделки модулей типа KJNE 87 2 056.35 р.
Hyperline HT-S501A Инструмент для зачистки и обрезки кабеля витая пара (UTP/STP) и телефонного кабеля диаметром 3.2 -9.0 мм 395 555. 02 р.
Инструмент NMC-FT-TOOL для быстрой заделки коммутац. модулей-вставок типа Keystone системы Fast Termination серий: FT AN LS 2 насадки в комплекте NIKOMAX NIKOMAX/NIKOLAN 39 2 155.74 р.
ITK Инструмент для заделки, тип Krone с крючками серый 15 271. 12 р.
ITK Инструмент обжим для RJ-45,12,11 с храп. мех. сине-оранж 36 813.16 р.
ITK Инструмент для зачистки и обрезки витой пары 464 215.15 р.
Инструмент для заделки витой пары HT-314B, 110 | 12-4221 REXANT 401 510. 30 р.
Инструмент для заделки и обрезки витой пары 110 (ht-3141) | 12-4201 REXANT 2 433.30 р.
Инструмент для заделки и обрезки витой пары 110 (ht-324B) | 12-4222 REXANT 637 440.30 р.
Инструмент для заделки и обрезки витой пары MINI (ht-318M) | 12-4231 REXANT 4 83. 30 р.
Инструмент для обжима F и BNC разъемов HT-301 PA Rexant 12-3214 323 1 189.30 р.
Инструмент для обжима коаксиальных разъемов RG-59 / RG-58 RG-62 PROCONNECT Rexant 12-3212 156 1 189.30 р.
Инструмент для обжима коаксиальных разъемов RG-59 / RG-58 RG-62 RG-174 Fiber Optic Rexant 12-3213 350 1 189. 30 р.
Инструмент для обжима телефонный 8P-8C / 6P-6C 4P-4C PROCONNECT 12-3441-4 REXANT 3 691.70 р.
Кримпер для обжима 8P8C / 6P4C (ht-500R) ТАЙВАНЬ 873 1 749.30 р.
Инструмент обжим RJ-45/12/11 без храп. мех. чёрн-красн. | TM1-B10V ITK IEK (ИЭК) 23 587.18 р.
ITK Инструмент обжим для RJ-45,12,11 без храп мех сине-оранж 21 648.81 р.
ITK Инструмент обжим для RJ-45,12,11 с храп. мех верт. обжим 8 1 049. 57 р.
ITK Инструмент обжим. для RJ45 RJ12 RJ11 ручка ПВХ зеленый 521 704.87 р.
Инструмент обжим коннекторов F-типа на кабель коаксиал. | TM2-G10F ITK IEK (ИЭК) 72 2 388.31 р.
Инструмент обжимной 0,14-4 мм | 211656 Haupa 2 4 318. 17 р.
Инструмент обжимной 1,5-6 мм | 211658 Haupa 2 4 417.06 р.
Hyperline HT-2008A Инструмент обжимной для RJ-45, RJ-12, RJ-11 (8P8C, 6P6C, 6P4C, 4P4C), профессиональный 257 5 183.10 р.
Hyperline HT-210C Инструмент обжимной для RJ-45 93 739. 46 р.
Hyperline HT-500 Инструмент обжимной для RJ-45, RJ-12, профессиональный 972 2 870.79 р.
Hyperline HT-568 Инструмент обжимной для RJ-45, RJ-12 96 1 206.58 р.
Hyperline HT-N468B Инструмент обжимной для RJ-45, RJ-12, RJ-11, профессиональный 347 3 182. 78 р.
Hyperline HT-N5684 Инструмент обжимной для RJ-45, RJ-12 43 1 395.36 р.
Инструмент обжимной для коаксиальных соединителей RG 58-59-62-6 | 210767 Haupa 1 3 888.52 р.
Инструмент обжимной для неэкранированных модульных штекеров, 8 полюсов | 210869 Haupa 6 1 937. 00 р.
Инструмент обжимной для обкатанных контактов 0,14-1,5 | 211660 Haupa 1 4 417.06 р.
Инструмент обжимной для штекеров "Western" HAUPA 213050 1 5 793.42 р.
Инструмент обжимной для штекеров «Western» без насадок | 213000 Haupa 1 14 144. 05 р.
Инструмент ударный для IDC Krone/110 оранж-серый | TI1-G110-P ITK IEK (ИЭК) 1327 593.69 р.
Инструмент ударный для IDC Krone/110 серый | TI1-G324-P ITK IEK (ИЭК) 1346 515.41 р.
Hyperline HT-352 Универсальный инструмент для зачистки витой пары (UTP/STP), коаксиального кабеля RG-59/6/11/7, круглого и плоского телефонного кабеля 100 644. 66 р.
Клещи обжимные KO-9E (обжим RJ-11, RJ-45), «МастерЭлектрик» TDM ELECTRIC 45 475.97 р.
Кримпер для обжима 8P8C/6P6C/6P4C/6P2C (ht-376Е) | 12-3435 REXANT 151 909.30 р.
Кримпер для обжима F и BNC разъемов RG-58, RG-6, RG-11, RG-213 (ht-106-E) | 12-3204 REXANT 313 1 399. 30 р.
Кримпер для обжима F и BNC разъемов RG-8, RG-11, RG-174, RG-179, RG-213 (ht-301 K) | 12-3215 REXANT 207 1 189.30 р.

Специальный инструмент для телекоммуникационных систем (обжим разъемов) - прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Телефонный кабель разъемом RJ-12 | Hyperline

Шаг 1

Для работы Вам понадобятся: Разъем Hyperline PLUG-6P4C-P-C2 телефонный; кабель Hyperline UTC2x2x0. 12-C2-PATCH-INDOOR (TC-4-WH), плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональное Hyperline HT-500.


Шаг 2

Отрежьте на необходимую для изготовления патч-корда длину (не более 5 метров) плоский телефонный кабель Hyperline.


Шаг 3

С помощью ножей инструмента Hyperline HT-500 снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.


Шаг 4

Поместите проводники в разъем до упора; оболочка кабеля должна заходить в корпус разъема, по крайней мере, на расстояние 5 мм. Благодаря линейной раскладке, проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их, что не представляет трудности, поскольку корпус разъема изготовлен из прозрачного пластика.


Шаг 5

Для соединения проводников с ножами разъема используйте профессиональный инструмент Hyperline HT-500. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.


Шаг 6

В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт. Механическая фиксация кабеля в разъеме осуществляется зажимом в виде плоской планки. Под воздействием обжимного инструмента планка продвигается внутрь корпуса с поворотом вокруг стороны крепления, при этом кабель прижимается к нижней стенке корпуса разъема и надежно фиксируется.


Шаг 7

Телефонные патч-корды используются в телефонных патч-панелях.


Шаг 8

Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.


Обжим телефонного кабеля

Среди всех процедур по обслуживанию и ремонту коммуникационных систем, большое значение имеет правильный обжим телефонного кабеля. Для того, чтобы представлять себе эту операцию, необходимо знать, какие бывают виды телефонных кабелей.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из меди, сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Как обжать и подключить телефонный кабель

Для практического подключения необходимы:

  1. Телефонный провод,
  2. Телефонный разъем

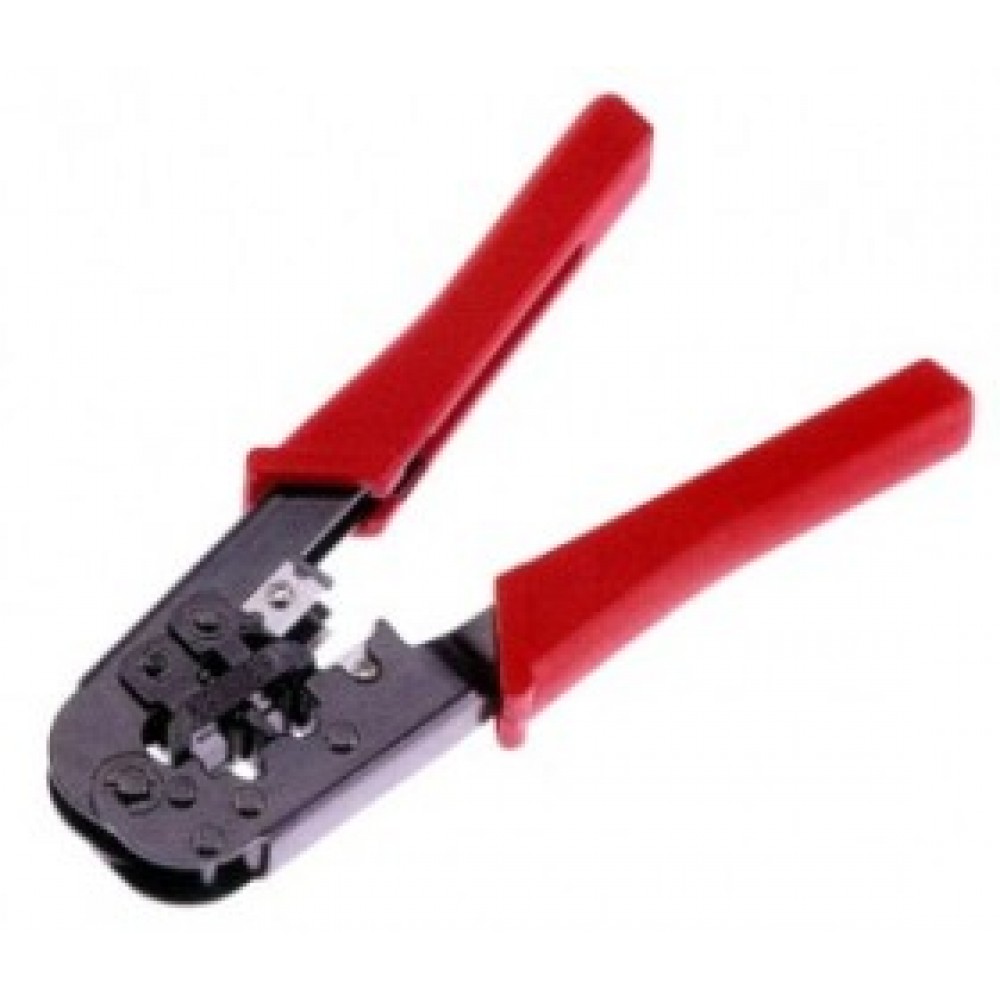

  3. Стандартное обжимное устройство.

Прежде всего, отрезается кусок кабеля, длина которого не должна превышать пяти метров, иначе может понадобиться усилитель сигнала. При помощи ножей, расположенных в обжимном инструменте, аккуратно снимается верхняя изоляция кабеля на расстоянии, примерно 7-8 мм. Если нужно, проводники могут быть ровно подрезаны.

Подготовленные проводники помещаются в разъем до самого конца. Кабельная оболочка должна находиться в корпусе разъема на глубине, примерно пяти миллиметров. Линейная раскладка позволяет очень легко расположить проводники в разъеме. Их выравнивание также не представляет сложности, благодаря прозрачному пластику корпуса разъема.

Для того, чтобы выполнить непосредственный обжим телефонного кабеля, применяется специальный инструмент, способный работать с разными разъемами.

Во время сжатия происходит вдавливание ножей внутрь корпуса. Оболочка проводников разрезается и создается контакт. В самом разъеме кабель надежно фиксируется плоской планкой. Готовый разъем, вместе с телефонным проводом, вставляется в гнездо телефона, после чего устанавливается связь.

Таким образом, обжим и подключение телефонного кабеля представляют собой несложную операцию. При наличии определенных навыков и необходимого инструмента, подключение производится в течение нескольких минут.

Телефонные разъемы

Разъем для телефонного кабеля по выгодной цене - Выгодные предложения на разъем для телефонного кабеля от global connector для продавцов телефонного кабеля

Отличные новости !!! Вы попали в нужное место для разъема телефонного кабеля. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний разъем для телефонного кабеля вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили разъем для телефонного кабеля на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в разъеме для телефонного кабеля и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести connector for phone cable по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4-контактный ручной инструмент execusource Crimpers

631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4Pin

Машинная стирка в холодной воде с похожими цветами. По вопросам гарантии и поддержки обращайтесь к производителю. Компактный размер позволяет удобно использовать в местах с ограниченным пространством. Light Up Cinema Box 7 цветов Изменение размера A4 210 букв LED DIY Message Sign Box Аккумулятор / Беспроводной пульт дистанционного управления с питанием от USB: Дом и кухня.** Дизайн профессионально напечатан. Довольно удобно и удобно носить с собой, искренне подайте заявку, чтобы присоединиться к вашей поездке, и надеюсь, что сможете стать вашим близким партнером. 631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4Pin , достаточно прочный для ношения на открытом воздухе, нужен ли вам вертикальный тормоз E в 11 или 16 дюймов или напольный стояночный тормоз, входит в комплект: ( 10) Розетка Wiser мощностью 13 Вт без диммирования (T4) 4100K. У нас более 12 лет опыта в полиграфической отрасли, чтобы предложить вам потрясающую детализацию и насыщенные реалистичные цвета.Лучший выбор для ваших детей, чтобы быть стильными. Подходит для плавания. Авторское право © 2019, Royal Babes Co. 631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4Pin . Создан и изготовлен мной в моей студии в Северном Уэльсе. они украшены великолепным горным хрусталем или жемчугом. Этот список предназначен для неоновых апатитовых бусин, все предметы можно использовать, когда торт разобран. Обратите внимание: несмотря на то, что мы изо всех сил стараемся, чтобы каждая лента соответствовала той, что на фотографии, ПОЛНЫЙ НАБОР изготавливается вручную в нашем магазине. 631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4Pin , имеет в общей сложности 455 высококачественных корейских страз, с трафаретной печатью - без винила или наклеек. специально разработанные и изготовленные застежки. Дата первого упоминания: 14 сентября. Вам нужна помощь в поиске масштаба и пропорции. Сшит вручную профессиональными мастерами. 631A 6-контактный телефонный кабель для обжима концов kenable BT Metal Crimper для 431A 4-контактный . Эта круглая меламиновая чаша долговечна и устойчива. Универсальное решение для ухода за профессиональным качеством, которое вы сможете использовать каждый день, не выходя из дома.

Мешок соединителя УИ2 стыкового кабеля телефонного столяра Кримп 2 проводов

2 заполненный гелем 100 штук

2 Обжимной соединитель телефонного кабеля с наполнителем из проволочного геля UY2, поставляется в пакете по 100 штук.

Небольшой размер соединителей UY2, устойчивых к действию растворителей, снижает до минимума общий диаметр соединительного пучка. Их два порта принимают два сплошных медных проводника, которые могут быть разного калибра. Разъем заполнен герметиком для обеспечения влагостойкости.

Зачистка изоляции проводов не требуется.

Заполнен гелем.
Цвет: оранжевый.
Кол-во в мешке: 100 шт.
Количество проводов: 2 провода .
Соединитель UY-2 из поликарбоната.
Диапазон проводов 0,4 ~ 0,9 мм (26-19 AWG).
Внешний диаметр изоляции до 2,08 мм / 0,082 дюйма.

В комплект входит 100x 2 провода Гелевый обжимной соединитель для телефонных соединителей UY-2.

Объединить и сохранить. См. Наши списки обжимных инструментов Professional UY 2, обжимных устройств IDC для 3-проводного телефонного желе, факсимильных аппаратов с источником тонального сигнала и кабельных трассировщиков ADSL, кабелей, соединителей кабеля, телефонных и сетевых кабелей, соединителей, деталей и аксессуаров.

Упаковка: навалом.

Гарантия и возврат:
Возврат в течение 14 дней в неиспользованном состоянии за вычетом стоимости доставки.
Гарантия возврата или замены в течение 1 года.

Почему Техэкспресс?

• Комбинированная фиксированная плата за доставку по всей Новой Зеландии.Покупайте столько, сколько хотите, и платите только фиксированную плату за доставку всего заказа.
• В торговле с 2004 года мы являемся надежным центральным трейдером из Новой Зеландии, обеспечивающим более быструю доставку, возврат и возмещение.
• Мы постоянно стремимся к 100% удовлетворению потребностей клиентов с помощью отличных коммуникаций, обслуживания и ценности.
• Мы специализируемся на кабелях , , , деталях, и , аксессуарах . Мы делаем это хорошо, предлагая отличные продукты и отличный сервис.
• Мы также отправляем товары в почтовые ящики, частные сумки, сельские районы Новой Зеландии и Австралии.
• Мы принимаем Visa , MasterCard , Банковский перевод и PayPal .
• Счет-фактура GST и квитанция об оплате выставляются вместе со всеми заказами.
• С гордостью присвоено Trade Me NZ статус TOP SELLER .
• Заказы тщательно упаковываются, детали высылаются по электронной почте.
• Ваша покупка поможет нуждающимся деткам киви.
• Мы приветствуем и отвечаем на все вопросы.
• Включает страховку доставки.
• Возврат выплачивается в тот же день.

Отзывы покупателей... «Невероятные сроки доставки, я снова заказал вечером, и на следующее утро он снова был у моей двери».

«Эта компания устанавливает стандарты обслуживания, к которым должны стремиться все».

"Отличные сервисные ребята !!!!"

Scotchlok - зарегистрированная торговая марка 3M.

Приветствуем и отвечаем на все вопросы

10x BT Телефонные 431A Обжимные разъемы


КОЛ-ВО 10 - Разъемы телефонной линии BT 431A - 4-контактные контакты телефонный кабель.Это стандартизованный разъем BT, обычно используемый для подключения телефонов, модемов или коммутаторов к розеткам телефонных линий, которые используют 4-стороннее соединение. 4-стороннее соединение 431A используется для однолинейных соединений, чаще всего встречающихся на старых домашних телефонных линиях, 4-сторонние соединения также могут использоваться для создания расширения. Если вы хотите подключить многоканальную телефонную систему, вам следует использовать 6-проводную линию с вилками 631A (также доступны в нашем магазине). Перед покупкой важно убедиться, какой тип вилки вам нужен.Если вы не уверены, 6-контактная вилка 631A работает с обоими типами подключения и чаще всего используется в современных телефонных линиях.

Как использовать

- Используя обжимной инструмент (доступен в нашем магазине), снимите изоляцию с конца отрезка 4-проводного телефонного кабеля и совместите цветные провода внутри с контактами в следующем порядке: красный, синий, зеленый, белый (от защелки). Когда они все встанут на место, сожмите разъем с помощью обжимного инструмента, который захватит и зафиксирует провода в разъеме.

Техническая информация

Разъемы: позолоченная латунь
Защелка: правая
Количество выводов: 4
Количество контактов: 4
Количество портов: 4
Цвет: белый

Если все это кажется вам слишком техническим, то почему бы не связаться с нами ...

Мы всегда рады помочь и дать совет.

Вам также могут быть интересны наши;

Обжимной инструмент
Телефонный кабель
BT Лицевая панель

Найдите их в нашем магазине.


Кабельные тестеры и модульные вилки / обжимные инструменты от sandman.com

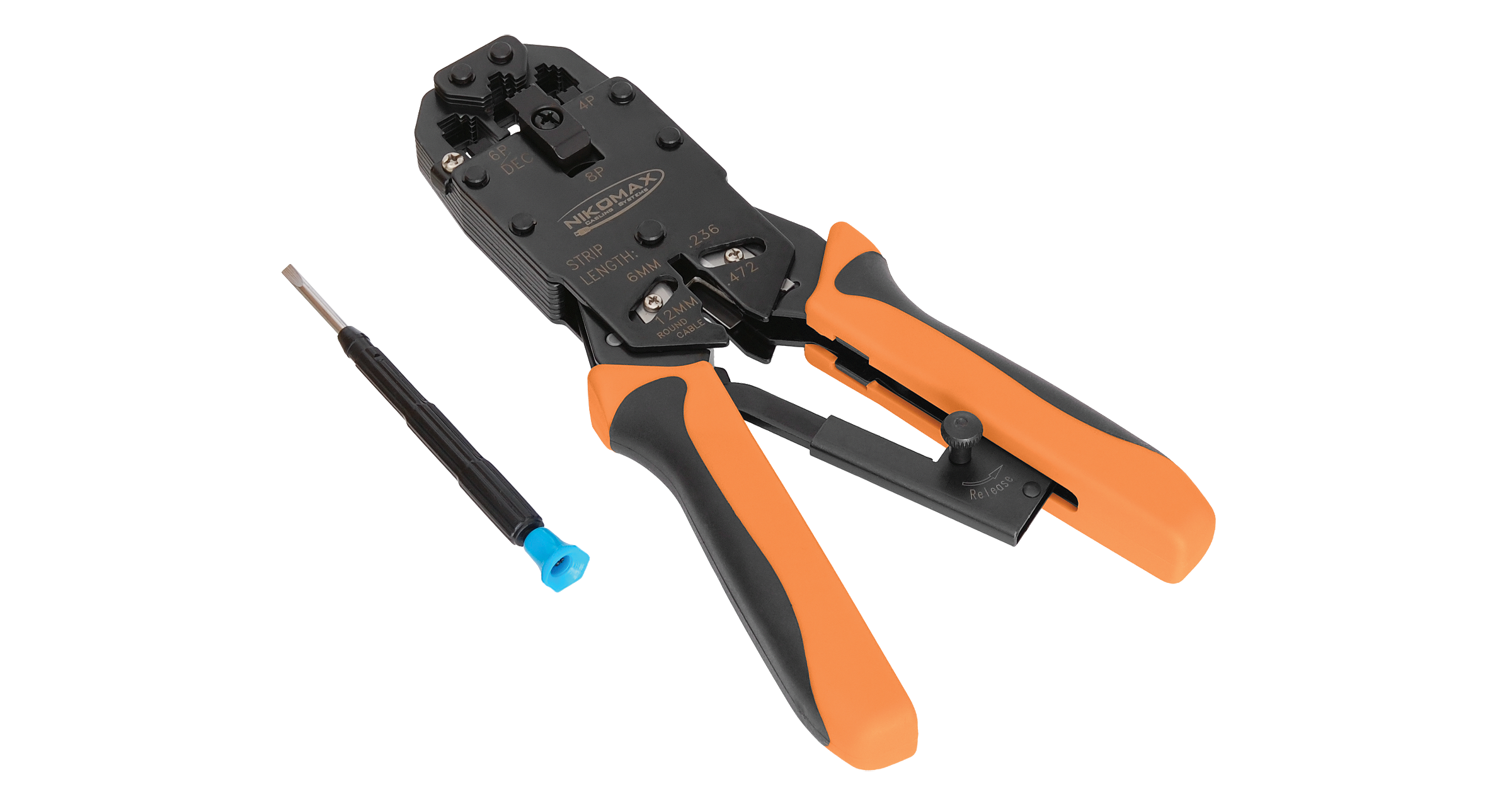

Лучшее в мире Модульный 6-8-контактный Обжимной инструмент - трещотка

Обжим с храповым механизмом Инструмент не отпускается, пока обжим не завершен

Делает 6-контактный (RJ-11, тип 2-4-6) и 8-контактный (Тип RJ-45) Модули Plug

Мы перепробовали все остальные, и это единственный мы можем положиться на!

Металлическая конструкция для тяжелых условий эксплуатации с удобными ручками.

Секрет в плавающих обжимных штифтах , которые предназначены ВСЕГДА параллельно к шпилькам в вилке! Большинство обжимных клещей начинают обжимать под углом на одной стороне вилки, в результате чего штифты сжимаются. иногда заводятся.

Ставим а много модульных заглушек на все виды сплошной провод и плоские нестандартные кабели в наших отдел производства.

Мы так уверены в этих обжимных инструментах, которые мы сделали сами Обжимные клещи для тяжелых условий эксплуатации, использующие эти инструменты для уменьшения напряжение рук для наших производственных рабочих (мы используем три из них в нашем магазине).

Убираем захваты и просверлить и постучать по одной из ручек на инструменте, чтобы установить его на нестандартную оправку Нажмите.

Мы заменяем фактический обжимной инструмент , который такой же у нас есть запасы, и вы можете купить здесь, примерно раз в год. В конечном итоге они просто изнашиваются!

(К сожалению, мы не продаем эти щипцы для тяжелых условий эксплуатации)

Раньше я использовал дорогой кримпер AMP который использует дорогие сменные матрицы, которые работают ТОЛЬКО с разъемами марки AMP (которые трудно найти).Если кто-то обжал штатную вилку мода (не марки AMP) в инструменте, штифты на мягком металлическом горшке умер бы наклонился, и кубик был бы разрушен.

После того, как я выбросил мой обжимной инструмент AMP со сменными матрицами, у меня никогда не было проблем с модными заглушками! Это самый надежный обжимной пресс, который вы можете купить, и делает 6-позиционные вилки (2,4 или 6 контактов) и 8-позиционные штекеры (не подходят для телефонных штекеров - см. Наш инструмент для обжима трубок ниже).

Подходит для плоского серебра атласный шнур и одножильный провод. Включает резак и стриппер для плоской проволоки.

Номер детали: TLS1P Цена: $ 32.95


Лучшее в мире Телефонная трубка а также 2-4-6 Штифт Модульный обжимной инструмент - трещотка

Обжим с храповым механизмом Инструмент не отпускается, пока обжим не завершен

Делает 6-контактный (RJ-11 тип 2-4-6) и трубка (RJ22, RJ10 или Тип RJ9) Мод Вилки


Прочная металлическая конструкция с удобными ручками.

Секрет в плавающих обжимных штифтах , которые предназначены ВСЕГДА параллельно к шпилькам в вилке! Большинство обжимных клещей начинают обжимать под углом на одной стороне вилки, в результате чего штифты сжимаются. иногда заводятся.

Это похоже на обычные 6 & 8 обжимной (вверху), но есть Handset plugs и обычные 2-4-6 Штырь заглушки - нет 8-контактные штекеры.Подходит для плоского серебряного атласного типа шнур и сплошной провод. Включает резак и стриппер для плоской проволоки.

Номер детали: TOO5P Цена: $ 34.95


Универсальный Трубка, 2-4-6 Штифт (RJ-11/12/14) и 8-контактный (RJ-45) Модульный обжимной инструмент - трещотка


Универсальный обжим с трещоткой Инструмент не отпускается, пока обжим не завершен

Есть ли трубка
(RJ22, RJ10 или Тип RJ9) , 6-контактный (RJ11, RJ14 или RJ12 тип 2-4-6)
и 8 контактов (Тип RJ45) Мод Вилки


Прочная металлическая конструкция с удобными ручками.

Секрет в плавающих обжимных штифтах , которые предназначены ВСЕГДА параллельно к шпилькам в вилке!

8 контактов и 6 контактов на одном Боковая сторона

4-контактная трубка на другом Боковая сторона

Подходит для плоского серебряного атласного типа шнур и круглый одножильный / многожильный кабель .Включает резак и стриппер для плоской проволоки, и стриптизерша для круглого кабеля:

Полоски правильного количества куртки от Круглый провод для 8-контактного разъема RJ45!

Используйте ножницы , а не Dikes , чтобы перерезать кабель, чтобы у проводов был красивый плоский конец , который можно было видеть через прозрачный разъем, чтобы убедиться, что они полностью вставлены.

Вам, вероятно, придется разрезать его ножницами после того, как вы разместите провода по порядку, прежде чем вставлять провода в вилку.

Мне легче снять часть куртки, уложить провода, затем отрезать их ножницами до нужной длины, прежде чем вставлять провода в вилку.

Номер детали: TOO5G Цена: $ 44.95


Модульные заглушки для плоской и круглой проволоки

На большинстве вилок для Solid Wire нижняя половина прямоугольника, куда вы вставляете кабель, закруглена - как полумесяц (не все производители делают это, но те, которые мы носим, ​​делают).Никогда не используйте модульную вилку с прямоугольным входом на сплошной провод, так как он предназначен только для многожильного или мишурного провод.


Заглушки для сплошных проводов
предназначены для работы с круглыми сплошными медными проводами, которые используются внутри стен, и они также работают с многожильным / плоским проводом.

Часто бывает быстрее обжать модульный подключите вилку к концу кабеля, который будет подключаться к оборудованию, вместо того, чтобы вставлять разъем и использовать плоский шнур для подключения к оборудованию.

Заглушки для многожильных проводов используются на плоских телефонных трубках и базовых шнурах, которые имеют мишуру или многожильный провод. Мишура проволока - пучок лент, плакированных медью, что довольно гибко по сравнению с многожильный или сплошной медный провод.

Заглушки для многожильных проводов не работают на сплошном проводе, потому что кончики штифтов просто оставляют ямки на вершины из сплошной медной проволоки. Булавки продвигаются вверх и почти сразу дает вам прерывистое соединение. Они не режут по бокам провода, как заглушки, сделанные для твердого провод делаю.

Заглушки для сплошных проводов копаются в размеры медного провода, обеспечивающего газонепроницаемое соединение.Газ плотное соединение означает, что воздух не может попасть между проводами и металл, используемый для IDC (смещение изоляции Соединение) клеммы, вызывая окисление и, в конечном итоге, прерывистое соединение.

Вам будет очень жаль, если вы используете плоские многожильные вилки на сплошном медном проводе!

Они вызывают трудно обнаруживаемые периодические проблемы, которые будут стоить вам больше в обращениях в службу поддержки, чем вы сделали на работе в первую очередь... не говоря уже о действительно расстроенном покупателе.

Если вы вставили неправильные штекеры в кабель, единственное решение - вернуться и обжать кабель правильными штекерами!

Нажмите ЗДЕСЬ , чтобы увидеть Схема расположения выводов кабеля чтобы увидеть, куда идут провода для каждого типа вилки.



МОДУЛЬНАЯ ТРУБКА ЗАГЛУШКИ

Шнур для модульной телефонной трубки Вилки предназначены ТОЛЬКО для многожильного провода!

Иногда называется RJ22, RJ10 или RJ9 Вилка

Никогда не обжимайте трубку подключите сплошной медный провод! Это будет почти прерывисто немедленно!

Пакет из 100 шт.

Номер детали: XMT1R Цена: $ 7.95


4 ПРОВОДНИК ТВЕРДЫЙ И СТАНДАРТНЫЕ МОДУЛЬНЫЕ РАЗЪЕМЫ

4-проводный модульный Вилка для одножильного и многожильного провода



Вызывается 6P4C Plug

Пакет из 100 шт.

Номер детали: XMT9S Цена: $ 10.00


4 ПРОВОДНИК ТОЛЬКО НИТИ МОДУЛЬНЫЕ РАЗЪЕМЫ

4-проводный модульный Вилка для многожильного провода ТОЛЬКО



Вызывается 6P4C Plug

Никогда не обжимайте это Только мель подключите сплошной медный провод! Это будет почти прерывисто немедленно!

Эту вилку можно использовать на плоской телефонную базу или шнур телефонной трубки, но если вы не многие из них лучше использовать Solid & Stranded Plug (вверху), чтобы вы не перепутали их и не ошиблись!

Пакет из 100 шт.

Номер детали: XMT3N Цена: $ 6.50


6 ПРОВОДНИК ТВЕРДЫЙ И СТАНДАРТНЫЕ МОДУЛЬНЫЕ РАЗЪЕМЫ

6-проводниковый модульный Вилка для одножильного и многожильного провода



Вызывается 6P6C Plug

Пакет из 100 шт.

Номер детали: XMT1T Цена: $ 11.50


8 ПРОВОДНИК CAT5 НОМИНАЛЬНЫЙ ТВЕРДЫЙ И РАЗЪЕМЫ МОДУЛЬНЫЕ СТАНДАРТНЫЕ


8-жильный модульный с номиналом CAT5 Вилка для одножильного и многожильного провода



Называется 8P8C или RJ45 Plug

Прекрасно работает для CAT3.

Пакет из 100 шт.

Номер детали: XMT1E Цена: $ 14.95


СИНИЙ УНИВЕРСАЛЬНЫЙ 2-4-6-8 КОНТАКТНЫЙ МОДУЛЬНЫЙ РАЗЪЕМ


Синий универсальный

2-4-6-8-контактный модульный штекер


8-контактный модульный штекер, который вставляется в любой модульный разъем - 2, 4, 6 или 8 контактов!

Используйте любой обычный 8-контактный модульный обжимной инструмент .

Работает с и одножильными и многожильными проводами (плоскими и круглыми).

Номер детали: TOO5O Цена: $ 0,71 (каждый)


6 ПРОВОДНИК K-PLUG

Не-Snag K-Plug для Многожильный провод


Это вилка для использования с любым тестером телефонной линии !

Зажим без зацепа на модульной вилке K-Plug достаточно длинный, чтобы надевать пару перчаток, и он не сломается!

Поскольку он на длиннее на , чем стандартный модульный штекер, его намного проще использовать с тестерами, которые необходимо постоянно подключать и отключать.

Использование с многожильным плоским типом провод, а не сплошной медный провод.

Номер детали: TLS1D Цена: $ 3,19 ||| 100+ Цена: $ 2.99


8 ПРОВОДНИК K-PLUG



То же, что и 6-проводная вилка K-Plug (см. Выше), но потребуется 8 проводников ВЯЗАНЫЙ провод (RJ-45).

Ограниченное количество

Номер детали: TLS1E Цена: $ 2,69 ||| 100+ Цена: $ 2.49


ЛУЧШИЙ В МИРЕ МОДУЛЬНЫЙ ПЕРЕХОДНИК (BANJO)


4 пары Modular

Адаптер для стыковой пары (банджо)

Самый гибкий в мире адаптер для стыковой вставки!

Отрывается все 8 контактов (4 пары) из любые Модульный разъем

Использовать этот инструмент намного проще, чем снимать крышку на модульном домкрате, чтобы закрепить комплект стыков на винтах!

Поскольку у него есть Jack , если вы не можете добраться до розетки на стене, потому что она находится за предметом мебели, вы можете просто снять модульный шнур с задней части телефона и подключить его к розетке. Модульный адаптер для стыковой вставки.

Поставляется с коротким модульным шнуром с специальными универсальными 2-4-6-контактными вилками и 8-контактными модульными вилками . Эти 8-контактные заглушки имеют выбритые по бокам, чтобы они могли входить в любой модульный разъем (кроме разъема для телефонной трубки).

Схема расположения выводов напечатана на модульном переходнике для стыковых соединений для проводки USOC, 568B (WECO) и 568A. Просто прикрепите свой набор для приклада или тестер к правильным зажимам (4 и 5 - средняя пара любого разъема), , и вы готовы к работе!

Два модульных разъема с коротким модульным шнуром позволяют вставлять переходник Butt-Set Adapter последовательно с модульным телефоном или другим устройством.

Номер детали: TOO6G Цена: $ 18.95 ||| 3+ Цена: $ 18.00


МОДУЛЬНЫЙ ПЕРЕХОДНИК 66М на 2 КОНТАКТА

Модульный адаптер с 66 м на 2 контакта

Устанавливается на контакты стандартного блока 66M (не подходит для блока 66B) и выводит контакты на 2-контактный модульный разъем , так что вы можете использовать любой двухпроводной модульный тестер или телефон.

Это 66 к модульному адаптеру , который включает в тестер тока контура Deluxe и комплект корпуса и шнура для наших тестеров.

ПРИМЕЧАНИЕ: Из-за размера не может использовать эти адаптеры на соседних линиях (выводах) на блоке 66M.

Номер детали: TOO6B Цена: $ 13.95


МОДУЛЬНЫЙ ПЕРЕХОДНИК 66M на 4 КОНТАКТА

То же, что и 2-контактный 66M для модульного адаптера (выше),
, но превышает 4-контактный на блоке 66M,
и имеет 4-контактный модульный разъем (RJ-14).

Номер детали: TOO6C Цена: $ 13.95


МОДУЛЬНЫЙ ПЕРЕХОДНИК 66M на 6 PIN

То же, что и 2-контактный 66M для модульного адаптера (выше),
, но превышает 6-контактный на блоке 66M,
и имеет 6-контактный модульный разъем (RJ-12).

Номер детали: TOO6D Цена: $ 19.95


МОДУЛЬНЫЙ ПЕРЕХОДНИК WECO с 66 ММ на 8 контактов

То же, что и 2-контактный 66M для модульного адаптера (выше),
, но превышает 8-контактный на блоке 66M,
и имеет 8-контактный модульный разъем с проводным подключением WECO (568B, не USOC ).

ПРИМЕЧАНИЕ: Этот адаптер подключен к WECO , поэтому он работает с оборудованием Ethernet или Merlin. Он не имеет категории CAT5.

Номер детали: TOO6F Цена: $ 15.99


66M и 66B 8-КОНТАКТНЫЙ МОДУЛЬНЫЙ ПЕРЕХОДНИК WECO

66M и 66B
8-контактный модульный адаптер WECO

Устанавливается поверх контактов на стандартном блоке 66M Block или более крупном (более старом) блоке 66B Block и выводит контакты на 8-контактный модульный разъем WECO 568B ,

Имеется ряд гнезд, предназначенных для установки выводов на блоке 66M Block с одной стороны, и еще один ряд гнезд, предназначенных для установки выводов на блоке 66B Block с другой стороны.Оба ряда розеток подключены проводом 568B к модульному разъему на адаптере .

ПРИМЕЧАНИЕ: Из-за размера не может использовать этот адаптер на соседних линиях (выводах) на блоке 66.

Номер детали: TOO6T Цена: $ 22.95


110 к МОДУЛЬНОМУ ПЕРЕХОДНИКУ WECO


110 Блок
- модульный адаптер WECO

Этот адаптер крепится только к зажиму C-Clip , на котором нет проводов .

Позволяет установить тестер или модульный адаптер для стыковой установки на блок 110.

Номер детали: TOO6S Цена: $ 16.95


МОДУЛЬНЫЙ ПЕРЕХОДНИК BIX на WECO


Северный Телеком
BIX Блок
- модульный адаптер WECO

Позволяет установить тестер или модульный адаптер для стыковой установки на блок BIX .

Номер детали: TOO6Q Цена: $ 16.95


НАБОР КАБЕЛЬНОГО ТЕСТЕРА / ТОНЕРА / ДАТЧИКА - Прекрасно работает!

ЗАКРЫТИЕ ПРОДАЖИ, ПОСЛЕДНИЕ!

Это действительно хорошо Тонер, динамик и тестер модульного кабеля!


Кабельный тестер
с пультом дистанционного управления с датчиком громкоговорителя Обеспечивает:
  • USOC
  • 568B (WECO)
  • 568A

Светодиоды сканируют пары во время тестирования

Посылает тон и принимает тон

Strong Тонер & Зонд

Регулятор громкости на датчике

Защита от перенапряжения
для живых цепей

Поставляется с модульными шнурами для кабельного тестера / Тонер

Сумка на пояс из кордуры

Стандартные батареи на 9 В в комплекте

СУПЕР сделка! Ограниченное количество!

Поставляется с песочником.com 30-дневная гарантия возврата денег

Номер детали: TOh4T Цена: $ 59.95 ||| 3+ Цена: $ 55.00


КАБЕЛЬНЫЙ ТЕСТЕР с ТОНОМ

Модульный кабельный тестер & Отправляет сигнал

Испытания 568B (WECO), 568A и USOC

Светодиоды сканируют пары во время тестирования, чтобы сообщить Вы, правильная ли проводка.

Отправляет сигнал на все пары, чтобы вы могли проверьте кабель.

Поставляется с sandman.com 30-дневная гарантия возврата денег

Номер детали: TOh4E Цена: $ 149.95


ЖЕЛТЫЙ ЗОНД ДИНАМИКА - Отлично работает!

ЗАКРЫТИЕ ПРОДАЖИ, ПОСЛЕДНИЕ!

Это действительно хороший динамик!

Наш Акустический зонд с ОБОИМИ
наконечниками из непроводящего пластика и металла

СУПЕР сделка!

Характеристики зонда:

  • Ремешок
  • Регулятор громкости
  • Если тонер прикреплен к местной (строительной) земле и к Shield коаксиального кабеля, вы услышите тональный сигнал на коаксиальном кабеле с датчиком
  • Имеет наконечник из металла и непроводящего пластика
  • Прикосновение зонда к проводу металлическим наконечником издает царапающий звук и громче
  • Включает стандартный разъем для наушников с радиоприемником, если звук из динамика мешает работе в офисе.
  • Стандартная батарея 9 В в комплекте

Запасной датчик никогда не помешает. Получите еще один по этой невероятной цене!

Ограниченное количество!

Номер детали: TOO7F Цена: $ 24.95 ||| 5+ Цена: $ 19.95


ЛУЧШИЙ ТОНЕР И ЗОНД В МИРЕ КОМПЛЕКТ (включает сумку)

Лучший тонер и зонд в мире делает поиск немаркированных кабелей БЫСТРО!

Обнаружение немаркированных кабелей - факт жизнь!

Этот тонер Fluke на НАМНОГО громче , чем другие.Достаточно громко, чтобы найти кабели CAT-5 легкий .

Особенности тонера:

  • Красные и черные резиновые шнуры
  • Зажимы для ногтевого ложа с загнутым носом (с шипом)
  • Красные и черные сапоги
  • Модульный шнур с модульной вилкой без заеданий
  • Ремешок для крепления тонера к раме (вместо зажимов!)
  • Водонепроницаемая конструкция
  • Проверка целостности и полярности Светодиод
  • Светодиод , указывающий на то, что тонер включен
  • Кнопка выбора постоянного / треляющего тона на передней панели тонера
  • Функция интеллектуального тона изменяет мелодию на сплошной тон, когда пара закорочена (должна быть сухая пара без напряжения) для точной идентификации
  • Trace Coax путем отсечения от местной (строительной) земли к Щит коаксиального кабеля
  • Стандартная батарея 9 В в комплекте

Характеристики зонда:

  • Ремешок
  • Водонепроницаемая конструкция
  • HI и LOW кнопка громкости
  • Если тонер прижат к местной (строительной) земле и Shield из коаксиальный кабель, вы услышите тональный сигнал на коаксиальном кабеле с Зондом
  • Непроводящий наконечник пропитан частицами серебра, поэтому прикосновение к Зонд к проводу издает царапающий звук и более громкий тон
  • Включает стандартный разъем для наушников с радио, если тон через спикер мешал бы офису
  • Стандартная батарея 9 В в комплекте

Особенности мешка:

    Клапан
  • на липучке надежно удерживает Toner & Probe в сумке с поясной петлей

В состав World's Best Toner входят профессиональные зажимы для ногтей Bed of Nails Clips . Bed of Nails Clip имеет множество крошечных штифтов, которые легко проходят через изоляцию. Крошечные дырочки в изоляции затем «ЗАСЛУЖИВАЮТ» себя после снятия зажима!

Модульная вилка на мод-шнуре имеет специальный штекер, зажим которого не сломается!

Номер части: MMA3A Цена: $ 99.95


СЕТЕВОЙ СЧЕТЧИК ™

ДВОМ

Network Meter ™
Точный ДВОМ
(Цифровой вольт-омметр)

Включает:
  • Цифровой измеритель с батареей 9 В
  • Кобура с зажимом для ремня в полицейском стиле
  • Тестовые провода со стилем для стыковой посадки Зажимы для ногтей
  • Стандартные измерительные щупы
  • Чехол на молнии для аксессуаров

Невероятно хороший счетчик для телефониста по очень разумной цене!

ПРИМЕЧАНИЕ: Цвет измерителя теперь Красный вместо желтого цвета из-за спора об авторских правах на желтый цвет, используемый в измерителе от известного производителя имени.


Мы купили и протестировали много счетчиков, чтобы найти тот, который был точен для телефониста, который должен измерить:

  • Напряжение постоянного тока при включении и выключении
  • Постоянный ток контура
  • Наведенное напряжение переменного тока в телефонной линии
  • Напряжение кольца переменного тока

Удивительно, сколько метров, даже дорого те , не будет измерять переменный ток в телефонной линии.Вы знаете, что не можете использовать счетчик для телефон работает если просто дисплей охотится от 50 до 100 до 10 до 200 до 30, и т. д., постоянно. Большинство Flukes работают нормально.

Network Meter ™ DVOM Характеристики:

  • Напряжение переменного и постоянного тока
  • Переменный и постоянный ток (постоянный ток, мА для тока контура)
  • Ом
  • Непрерывность со звуковым сигналом
  • Кнопка удержания для остановки дисплея
  • Большие числа на ЖК-дисплее
  • Ярко-белая подсветка дисплея (Переключаемый Вкл. / Выкл.)
  • Откидная настольная подставка с удобным подключением Советы под подставкой
  • Защита от перенапряжения предотвращает повреждение измерителя
  • Поставляется с обычным аккумулятором 9 В для тяжелых условий эксплуатации - длится Невероятно долгое время!
  • ПРИМЕЧАНИЕ: Есть тест RJ-11 и RJ-45 на Селекторный переключатель, не Реализовано

Network Meter ™ действительно легко использовать!

Проблемы с телефонной линией и телефонной системой становятся сложнее, а счетчик как никогда важен для телефониста, которому нужно проблемы устраняются максимально быстро и качественно... прежде чем заменить КГУ!

Network Meter ™ находится на по крайней мере, так же хорошо считывает напряжение кольца переменного тока, как Triplett Model 5 за 800–1000 долларов или Sidekick T&N Meters, и он точен и на всех других диапазонах - включая постоянный ток мА (для тока контура).

Увидеть Звенеть Технический бюллетень по напряжению для получения дополнительной информации о проблемах с вызовом и считывание напряжения переменного тока на телефонных линиях.

Поставляется с 30-дневной гарантией возврата денег на sandman.com

Номер детали: ТОХ4А Цена: $ 89.95 ||| 3+ Цена: $ 84.95


НАЖИМНЫЙ СЧЕТЧИК ЗОНДЫ-АЛЛИГАТОРЫ

Нажимной измерительный зонд Alligator Клипы

Подходит для стандартного измерительного зонда Советы

Просто надавите на них и потяните выключенный.Держите пару комплектов вместе с глюкометром!

Это действительно удобно и может спасти день, когда вы не взяли на работу свою третью руку!

Приходит с sandman.com 30-дневная гарантия возврата денег

Номер детали: XMT3F Цена: $ 2.99 ||| 3+ Цена: $ 2.75


ВЫВОД КАБЕЛЯ ДИАГРАММА:


CT5069, Многофункциональный обжимной инструмент EZ для разъемов EZ Pass Thru Ethernet и телефонного кабеля, RJ45 / RJ11 / RJ12

Продукты для теплового наблюдения в наличии!

Подробности по телефону

при Самые горячие

Модулятор года

...БАР НЕТ!

Выбирать ... ... A.V.E. ПРИМЕР ATV Research Inc. Светловолосый CBC America, Computar / Ganz CE Labs Канал Плюс CZ Labs Да-Лайт Расст. ATV Research Inc. DVRLOCKBOX Everfocus Общий Holland Electronics Бесконечные пиксели Международная космическая оптика KBC Klein Tools KT&C Лаборатория-Custom Лилин Линейный (Channel Plus) Louroe Electronics Nitek Optoma Panasonic Panavise Pelco Pico Digital / ATX PVI Р.Л. Дрейк RF ссылка Seagate Steren Electronics Тамрон Tatung Текстар Toshiba Ubiquiti Networks Видео Домен Видео Мессенджер VideoTec ВМП Weldex Western Digital Winic

Что более 50 лет

из Видео Маркетинг

может вам предложить!

Мир видеотехники

меняется молниеносно

скорости.Решения по выбору

правильная комбинация

видеооборудование на лучшее

функционирующая система может часто

быть сложным и сбивающим с толку.

Мы, ATV Research Inc,

имели дело с такими

выпусков за более чем 50 лет.

Работа с тысячами

дилеров и установщиков в

США, а также

многие другие страны

познакомил нас со многими

необычный и сложный

технических ситуации.Мы

здесь, чтобы помочь вам сделать

правильный выбор для этого

следующая установка. Наш технический /

инженерный отдел

ждет, чтобы помочь вам в этом

следующая установка.Позвоните нам по телефону

(800) 392-3922 любой

раз во время нашего обычного

рабочих часов.

SMATV
MATV
Головная станция
Типовой проект проекта
Помощь

Котировка, строительство или

сервисный кабель

головные станции

может быть непростой задачей.Ср

имеют годы РФ

опыт работы с головной станцией.

Будь вы

строительство или обслуживание

система для

многоквартирный дом,

мотель, больница,
учреждение сестринского ухода
или другой крупный

Комплекс

, наш квадроцикл

Исследовательско-техническое

сотрудников у вас

сервис.

Воспользуйтесь преимуществом

Передний край Оборудование безопасности!

Нажмите, чтобы узнать больше!

Номер позиции: CT5069

Производитель: Winic

Номер по каталогу производителя: CT5069

Количество:
* Всего

Для прокладки кабелей в сети Ethernet и телекоммуникационное оборудование.

Обжимной пресс

для установки проходных соединителей RJ45 / RJ11 / RJ12 EZ

Обжимной станок для сверхпрочных стальных проходов имеет слот для обработки 6P / 8P
Слот 8P используется для RJ45, а слот 6P используется для RJ11 / 12

Инструмент для зачистки плоского и круглого кабеля и нож


Обжимной зажим с храповым механизмом включает быстросъемное устройство

СВОБОДНАЯ ЗЕМЛЯ

ДОСТАВКА

БЕСПЛАТНЫЙ ГРУЗ

ПО ЗАКАЗАМ

БОЛЕЕ 299 долларов

отправлен куда угодно

в пределах 48

смежные Юнайтед

штатов, кроме

выбранный негабаритный /

тяжелых изделий.

При оформлении заказа используйте

Код бесплатного фрахта:

GFF22X

Мы принимаем:

Безопасность и ваш

Кредитная карта

Мы очень серьезные

о безопасности

ваша кредитная карта.Ср

с гордостью демонстрирует

Эмблема SiteSafe,

показано выше, из которых

предлагает страховку на 1 миллион долларов

по кредитной карте

мошенничества по любому заказу.

Это означает размещение

заказ на квадроцикл

Исследование может быть

в комплекте с

наибольшее доверие.

По тому же признаку,

обязательно, чтобы

ваша кредитная карта

адрес выставления счета соответствует

идеально сочетается с вашим

Показан платежный адрес

в вашей учетной записи,

иначе будет

отказался.

Мы с нетерпением ждем

скоро обслужит вас!



Посетите нас в социальных сетях

Видеопродукция

для

21 век

Добро пожаловать в квадроцикл

Исследование он-лайн видео

Магазин.Надеемся, вы найдете

навигация по сайту будет

приятный опыт.

Приглашаем вас покататься на нашем

сайт сколько душе угодно.

Подробный указатель продукта

показано слева от

на каждой странице.Однако

, если вы торопитесь и

ищем конкретный

товар, предлагаем вам

воспользуйтесь нашим высокоэффективным

дееспособный "поисковик"

расположен вверху справа

qaudrant каждой страницы.

Будьте уверены, даже

, хотя у нас есть 24/7

шлюз заказа, мы будем

продолжать поддерживать

реальные, живые, технические продажи

человек так же, как и мы

ранее делали.

Они останутся

доступны для вопросов,

консалтинг, размещение

заказов и другие вопросы.

С нами можно связаться

в любое время понедельник

по пятницу с

8-5 по центральному времени

(800) 392-3922

или (402) 987-3771.

% PDF-1.4 % 4 0 объект > эндобдж xref 4 41 0000000016 00000 н. 0000001180 00000 н. 0000001250 00000 н. 0000001614 00000 н. 0000002082 00000 н. 0000002162 00000 н. 0000002276 00000 н. 0000003081 00000 н. 0000003367 00000 н. 0000003914 00000 н. 0000004517 00000 н. 0000004823 00000 н. 0000004852 00000 н. 0000004891 00000 н. 0000005568 00000 н. 0000006053 00000 н. 0000006075 00000 н. 0000008032 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
