Как происходит подключение к интернет через оптоволокно

Буквально за пару последних десятилетий компьютерные устройства для связи, общения, работы или развлечений появились практически в каждой семье. Соединения абонентов осуществляются по телефонным линиям, радиоканалам, а в последнее время широко применяется оптоволокно.

Мне пришлось на собственном опыте оценить возможности этой технологии. На его основе публикую советы домашнему мастеру по подключению к интернет своего компьютера по оптоволоконному кабелю и созданию квартирной проводной и беспроводной сети с поясняющими картинками, схемами и видеороликом.


Содержание статьи

Первое знакомство с новой технологией

Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».

Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.

Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.

До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.

Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.

Конструкция оптоволоконного кабеля

Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.

Принцип работы оптического носителя

Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.

О конструкции кабеля

Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.

С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.

У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.

Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».

Прокладка оптоволокна на местности

Прошлой зимой около нас проводилась механизированная укладка такого кабеля непосредственно в грунт.

Работу выполняли три, а на сложном рельефе четыре трактора, сцепленные цугом. Они тащили плуг кабелеукладчика, заглубленный в землю на полтора метра. На тележке этого механизма расположена большая кабельная катушка, которая при ручном раскручивании оператором выдает кабель через каналы плуга в прорываемую траншею.

Сверху оптоволокна на слой земли автоматически укладывается хорошо видимая сигнальная лента. Сразу же происходит ее засыпка грунтом, а на поверхности почвы остается след углубления порядка двадцати сантиметров или чуть больше.

Через какое-то время все неровности сравняли ножом бульдозера легкого колесного трактора. Летом маршрут прокладки зарос травой. Но на местности его можно восстановить по бетонным столбикам.

Технология подключения

На подъездной доске объявлений увидел заинтересовавшее меня сообщение от Белтелеком.

Оно же было размещено на всех рядом расположенных зданиях. Таким оригинальным способом провайдер сообщал, что эра пользования медными телефонными кабелями в нашем районе заканчивается, а расположенные рядом АТС в скором времени прекратят свою работу.

Все пользователи стационарных телефонов должны сделать выбор:

  • согласиться с переходом на новое оборудование, предлагаемое провайдером;
  • или отказаться, оставшись на старом медном кабеле.

Выбор добровольный, но очень скоро АТС будет остановлена: телефонная связь по медному кабелю автоматически прекр к интерне атится. Придется заключать повторный договор и платить деньги за эту услугу. Замену же старого оборудования и монтаж нового сейчас провайдер выполняет за собственные деньги, клиентам это все предоставляется бесплатно.

Сразу замечу, что скорость работы сети на телефонном кабеле меня не удовлетворяла. Интересовал безлимитный интернет по выгодному тарифу от провайдера.

Поэтому дал согласие провайдеру чтобы интернет подключить через оптоволокно.

Проводимые работы выполнялись в три этапа:

  1. Монтаж сети оптоволокна;
  2. Получение нового модема и его установка;
  3. Создание и подключение оборудования домашней сети к интернет через оптоволокно.

Монтажные работы

Буквально через несколько дней после расклейки объявлений в доме появились бригады монтажников с перфораторами различных мощностей и конструкций. Грохот от них не смолкал два дня. Панельная конструкция пятиэтажного здания обладает хорошей акустикой: звуки распространяются во все стороны.

Работа выполнялась одновременно в подъездах и квартирах.

Монтаж оборудования в подъезде

Внутри дома работали две отдельные бригады.

Первый день

Электромонтажники пробивали небольшие отверстия через межэтажные перекрытия, крепили пластиковые пеналы и укладывали в них оптоволоконный кабель диаметром 6 мм.

К концу дня он висел свернутыми кольцами над каждой дверью.

Окончание каждого было закрыто специальной заглушкой.

Последующие дни

Посередине лестничной площадки вдоль стены пробивали отверстия в бетонных плитах под пластиковые трубы диаметром 4 см.

Это наиболее громкий период работы. Если грохот первого дня можно удовлетворительно перетерпеть, находясь в квартире, то на этом этапе лучше удалиться подальше и до вечера провести время в другом месте.

Процесс заканчивается установкой оборудования оптических распределительных коробок и пластиковых труб для кабелей оптоволокна.

Для питания мощного перфоратора электромонтажники использовали катушку удлинитель и подключались к розетке домофона, вскрыв общеподъездную коробку.

Выдергивая шнур питания электромагнитов двери они прекратили работу домофона, создав несанкционированный доступ любых людей в подъезд. Свой удлинитель включали в эту розетку.

Какие облака пыли стояли в воздухе и что было раскидано по всему подъезду описывать не буду. Наведение обычного порядка заняло не один день.

Монтаж оборудования в квартире

Параллельно с работами в подъезде специалист провайдера заключал договор с клиентами, разъяснял требования безопасности по обращению с хрупким оптоволокном, помогал советами по выбору места установки оптической розетки.

Ее монтаж могут выполнить в любом месте. Я выбрал угол коридора около домофона и старой телефонной розетки РТШК-4. Высота модема на уровне колена вполне устраивала.

Длина оптоволоконного кабеля по квартире составила всего несколько десятков сантиметров. Отверстие пробили перфоратором на уровне плинтуса.

Через него со стороны подъезда просунули отрезок стальной проволоки.

На обратной стороне изолентой был примотан конец оптоволоконного кабеля.

От этого места закрепили пластиковые короба.

Установили корпус оптической розетки на стену.

Уложили оптоволокно, сделав небольшую бухту в специальных пазах.

Закрыли короба крышками.

Окончание этих работ было зафиксировано в документации мастера электромонтажников и заверено моей подписью.

Важным требованием по месту установки модема является наличие рядом с ним электрической розетки для подключения блока питания. Его относительно короткий шнур ограничен расстоянием до одного метра.

Мне пришлось дополнительно заняться монтажом и подключением электрической розетки специально для модема. Высота установки совпала с последними веяниями моды: около плинтуса. Расположение в углу ограничивает случайный доступ к ней.

Получение модема и подготовка к переключениям на оптоволокно

Через несколько дней у меня в почтовом ящике появилось извещение от провайдера с предложением прибыть в сервисный центр для документального оформления нового договора.

Организационные вопросы

Когда пришел в сервисный центр, то скопления клиентов и очереди не было. Указанная дата и время прибытия оправдали мои ожидания.

Оператор провайдера быстро выполнила свою работу, а я получил на руки оформленную документацию и коробку с модемом.

Удивило то, что, получая в прошлый раз ADSL модем и соответствующие аксессуары к нему, все оборудование было уложено в фирменный полиэтиленовый пакет с рекламой компании. Сейчас же эту коробку пришлось засунуть под мышку: провайдер сэкономил на таре.

Оператор разъяснил, что устанавливать модем и прокладывать проводную сеть от него прибудет бригада электромонтажников. Работы будут выполняться по наряду. Оформленный бланк для его проведения она вложила в коробку. Момент окончания монтажа я обязан подтвердить своими подписями и должен передать оформленный документ мастеру.

Затем последует очередной этап: прибудет специалист сервисного центра для подключения к интернет моего оборудования через оптоволокно. В его же задачу входит снятие ADSL модема телефонной сети, сплиттера и лишних кабелей.
Я, как клиент провайдера, обязан вернуть в сервисный центр снятое оборудование в день перехода на оптоволокно или в крайнем случае на следующий.

Технические мероприятия

Через несколько дней после посещения сервисного центра ко мне в квартиру прибыли два электромонтажника. Я передал им модем оптоволокна для установки на стену.

Его монтаж выполнен быстро: пробили два отверстия перфоратором и через дюбеля закрепили саморезами корпус, вставили в него модем, подключили оптоволоконный кабель.

В квартире по периметру пола расположены пластиковые плинтуса. Внутрь их скрытно проложили два провода витой пары от модема к телефону и телевизору. Меня беспокоила их длина: предполагал, что она ограничена стандартными размерами.

Но вопрос решился очень просто. У монтажников большая бухта такого кабеля. Они отрезают необходимый кусок, укладывают его, а затем оконцовывают со всех сторон.

Обжим наконечников разъемами RJ-45 кабеля приставки интерактивного телевидения и RJ-11 для телефона выполняли клещами REXANT.

После выполнения этих операций я расписался в наряде и отдал его мастеру электромонтажников.


Создание и настройки сети интернет

Схема ввода

Фактически сеть для подключения модема оптоволокна к интернет была собрана. Осталось перекоммутировать на него управление телефоном, телевизором и компьютером, подать напряжение питания, выполнить наладку всех устройств.

Эта схема очень напоминает работу через медный телефонный кабель. Отличие в том, что здесь стационарный телефон подключен после модема и теряет свою автономность при его отключении.

Если пропадает напряжение питания бытовой сети 220 вольт, то любой модем всегда отключается. Когда он работает по технологии ADSL, то телефон с линией АТС остается соединенным через сплиттер, а связь старых аппаратов без отдельного блока питания не теряется. Абонент может позвонить куда угодно, включая экстренные службы помощи для решения своих вопросов.

В схеме подключения к сети интернет через оптоволокно этой возможности нет. Остается надежда только на мобильную связь.

Наладочные работы

После завершения всех операций электромонтажниками осталось подключить оптоволоконное оборудование, выполнить настройки компьютера, сети Wi-Fi, телефона, телевизора под его характеристики. Этими вопросами занялись специалисты провайдера, прибывшие через три дня ожидания.

Один из них подал питание на модем оптоволокна, достал ноутбук и стал выполнять его настройки.

Ввел необходимые данные для подключения телефон по новой сети.

Настройка пароля сети Wi-Fi и всего оборудования выполняется специалистом провайдера. Это отличие от подключения к интернет по кабельной телефонной линии, где обычный пользователь может входить в настройки модема через патч корд и менять пароли по своему усмотрению.

Однако продвинутый пользователь имеет возможность изменять настройки оптоволоконного модема за счет входа в роутер по адресу 192.168.100.1 через заводской логин и пароль, которые провайдер не изменяет.

Второй работник за это время разобрал схему питания ADSL-модема, переключил кабели управления телевизором и телефоном на оптоволокно. Он же собрал все старое оборудование, которое подлежит сдаче.

Проверили скорость интернета на компьютере.

Меня еще раз предупредили, что необходимо ехать в сервисный центр провайдера, сдать старое оборудование: ADSL-модем, сплиттер и кабели к ним, перевести деньги со старого счета на новый.

При переходе на оптоволокно пользователю предоставляется новый кабинет на сервисе провайдера, а старый прекращает действовать: до момента пополнения денег на нем интернет перестанет работать.

Перспектива остаться без интернета на время более суток меня не устраивала. Спросил, как можно решить этот вопрос. Мне помогли оформить обещанный платеж, который необходимо подтвердить реальной оплатой в течение трех дней.

Все эти операции заняли около 10 минут. Я поблагодарил специалистов провайдера за выполненную работу и отправился в сервисный центр, где быстро удалось решить все вопросы и сменить тарифный план на более выгодный.

Когда вечером пришел домой, то обнаружил, что стационарный телефон перестал работать. Это расстроило. Искать специалистов было поздно. Оставил это занятие на следующий день.

Утром телефон уже работал на новом номере, а скорость интернета резко увеличилась.

Таким образом произошло подключение к сети интернет через оптоволокно моего компьютера.

Владелец видеоролика Diplomatrutube подробно объясняет вопрос как «Технология PON проходит путь от телефонной станции до квартиры».

Если у вас остались вопросы по теме, то задавайте их в комментариях.

Полезные товары

housediz.ru

3 мифа об оптоволокне в квартире

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон. Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль.

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами.

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

mline35.net

Подключить оптоволоконный интернет от OnLime в Москве

Широкополосный интернет – это общее название целой группы современных высокоскоростных технологий доступа во Всемирную паутину в постоянном режиме. Данные принимаются и передаются на одинаково высокой скорости – до сотен Мбит/с.

Благодаря широкополосному интернету пользователям стали доступны

    услуги цифрового ТВ;IP-телефония;возможность облачного хранения данныхи многое другое.

Провайдеры интернет услуг предлагают различные типы подключения широкополосного интернет доступа. Все имеющиеся разновидности можно условно разделить на две большие группы:

    фиксированные – на основе проводных соединений;оптоволоконные – по оптическим линиям связи;мобильные – по беспроводным каналам связи.

Широкополосный доступ по выделенной линии

Самые первые технологии ШПД основаны на доступе в интернет по цифровой выделенной линии связи (DSL). Современные методы цифровой обработки сигнала позволяют существенно увеличить пропускную способность телефонной линии, что сделало технологии семейства xDSL одними из самых распространенных во всем мире.

Символ «х» используется для обозначения всего семейства технологий доступа по выделенной абонентской линии, которые различаются по скорости передачи данных и методу уплотнения линии. Их обозначают отдельными аббревиатурами - ADSL, HDSL, RADSL, SHDSL, VDSL.

В целом, все технологии xDSL можно разделить на две категории:

    симметричные – с одинаковой скоростью приема и передачи данных; асимметричные – с более высокой скоростью получения данных из сети.

Симметричные технологии используются чаще всего в корпоративном секторе, асимметричные – для абонентского доступа.


Скоростные оптоволоконные каналы доступа в Сеть

Доступ в сеть интернет по оптической линии – наиболее распространенный и самый быстрый вариант ШПД, широко используемый в многоквартирных городских домах. Каждый подъезд дома связан через коммутатор по оптоволокну с провайдером, а к конечным абонентам протягивают витую пару для подключения в роутер или прямо в сетевую плату компьютера. В этом случае скорость доступа к глобальной сети не будет превышать 100 Мбит/с.

Самое высокоскоростное соединение достигается при подключении абонента также через оптоволоконный кабель, а не привычную медную витую пару. Доступ по оптоволокну позволяет предоставить скорость соединения до 1 Гбит/с, что позволяет подключить любые виды услуг – интернет, цифровое ТВ, IP-телефонию.


Мобильный широкополосный доступ

Широкополосный доступ в интернет через мобильные сети операторов сотовой связи 3G и 4G – востребованная услуга в связи с большой зоной покрытия и взрывным распространением мобильных гаджетов.

Технология 3G на сегодня уже является устаревшей морально, однако применяется достаточно широко, поскольку доступна на значительной части покрытия ведущих операторов. На замену 3G активно внедряется технология 4G, позволяющая развить значительно более высокую скорость. В мегаполисах и крупных городах провайдеры также развивают предоставление интернет-соединения через WiMax, поскольку большинство гаджетов поставляется с уже интегрированным модулем WiFi.

www.onlime.ru

Что это такое оптоволокно? — Как подключить оптоволоконный интернет

Если вы пытаетесь разобраться что это такое оптоволокно, то точно попали по адресу!

Многие пользователи интернета используют оптоволоконный провод для соединения с интернетом.

Однако, практически никто не знает, что это такое оптоволокно, что оно из себя представляет и каким образом передает информацию?

Оптическое волокно – это самый быстрый в мире способ передачи данных по сети интернет.

Оптический кабель имеет особую структуру: он состоит из небольших тоненьких проводков, которые отгорожены друг от друга специальным покрытием.

Каждый проводок передает свет, а свет, в свою очередь, передает данные по сети.

Такой кабель может одновременно передавать данные интернет-соединения, стационарного телефона и телевидения.

Содержание:

Поэтому в оптоволоконных сетях пользователи часто совмещают все три услуги провайдера и подключают телефон, телевизор, роутер и компьютер к одному и тому же оптоволоконному кабелю.

Оптоволоконное подключение еще называют фиброоптической связью.

Она позволяет передавать информацию с помощью лучей лазера, при этом данные с лёгкостью передаются за сотни миль.

Составляющие кабеля, небольшие волокна, имеют очень маленький диаметр – тысячные доли дюйма.

Оптические лучи внутри таких волокон переносят данные, которые проходят через кремниевый сердечник каждого волокна.

С помощью оптического волокна можно настроить соединения не только большого города, но и больших стран, а также континентов.

Интернет-связь между материками Земли осуществляется благодаря проложенным по дну океана огромным оптоволоконным кабелям.

Внешний вид оптоволоконного кабеля

Оптоволоконный интернет

Кабель позволяет настроить высокоскоростное интернет-соединение, которое необходимо в условиях современного мира.

Оптоволоконный провод – лучший способ передачи и приема данных сети.

Основные преимущества:

  • Оптическое волокно – это долговечный материал, который имеет очень высокий уровень пропускной способности. Именно эта характеристика отвечает за высокую скорость передачи данных;

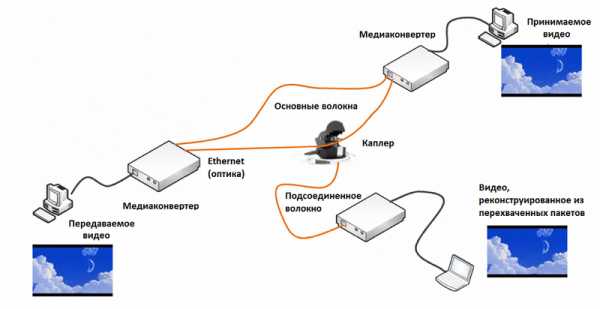

  • Безопасная передача данных – использование оптоволокна позволяет программному обеспечению мгновенно выявить факт несанкционированного доступа к данным сети. Доступ злоумышленников к информации практически невозможен;
  • Оптоволокно также отличается отличным уровнем защиты от помех и хорошим шумоподавлением;
  • В отличие от коаксиального кабеля, благодаря особому строению (рисунок 2) оптоволокно имеет в несколько раз большую скорость передачи данных, особенно файлы аудио и видео;
  • Подключение оптического волокна позволяет организовать систему для ряда дополнительных опций, к примеру, для установки системы видеонаблюдения или охранных устройств.

Схема строение кабеля оптоволокна

Основное преимущество кабеля из оптоволокна – он способен обеспечить соединение двух объектов, которые расположены на большом расстоянии друг от друга.

Это происходит за счет того, что кабель не имеет ограничений на длину каналов.

к содержанию ↑

Как подключить интернет через оптическое волокно?

Наиболее популярный в России интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания Ростелеком.

Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.

Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети.

Компания Ростелеком должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.

Совет! Также заявку на подключения понравившейся услуги можно оформить в личном кабинете по ссылке https://lk.rt.ru/.

Следуйте инструкции:

  • После того как работники компании Ростелеком провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;

Подключение интернета по технологии PON

Помните! Лучше всего проводить оптоволоконный кабель близко к розетке, к которой в дальнейшем будет подключаться блок питания (мультиплексор) терминала ONT.

  • Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;

Система организации соединения с интернетом через оптоволоконный провод

  • Wi-Fi роутер можно иметь свой, покупка ростелекомовского маршрутизатора необязательна. К wifi подключается оптический терминал, оптоволоконный кабель и основной шнур, с помощью которого роутер подключается к оптической розетке. Подробная схема подключения роутера в оптоволоконной сети продемонстрирована на рисунке;
  • Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;

В терминале есть специальное гнездо, с помощью которого осуществляется соединение с компьютером и для того, чтобы соединить роутер с сетью интернет.

Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.

После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:

Включение командной строчки от имени администратора

  • Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;
  • Теперь необходимо проверить скорость соединения. Сделать это можно с помощью любого популярного сервиса, к примеру, Speedtest.

Тематические видеоролики:

geek-nose.com

Gpon Ростелеком — оптоволокно: подключение в частный дом

Жизнь современного человека без интернета полна сложностей – и это далеко не преувеличение. GPON Ростелеком – технология, которая позволяет выходить в сеть на максимальных скоростях, на сегодняшний день это самый удобный вариант для подключения.

Что такое технология Gpon?

Технология Xpon (Gpon) Ростелеком — что это такое? GPON – это высокоскоростная передача данных посредством оптоволоконного кабеля, который с успехом вытесняет медный. Преимущества оптоволокна перед медным кабелем значительные:

  • Передача данных осуществляется на действительно высоких скоростях.
  • К одному кабелю можно подключить очень много клиентов, это никак не повлияет на качество связи.
  • Оптоволокно не гниет, не ржавеет, на провод не влияют погодные условия.
  • Вы можете подключить сразу несколько услуг – интернет, телевидение и телефонию.
  • Интернет по оптоволокну Роcтелеком передается посредством световых импульсов, а не c помощью электричества – это значит, что риск получить травму сводится к нулю.

Как подключить оптоволокно?

Если вы хотите узнать, как подключить оптоволоконный кабель для интернета Ростелеком, то cхема предельно проста – провайдер проводит GPON к конкретному дому, устанавливает коммутатор. В последнем кабель разделяется и проводится в определенное помещение.

# 1. Оптоволокно в квартиру

Оптоволокно Ростелеком в квартиру подвести проще всего. Этот провайдер – один из самых популярных, поэтому в вашем подъезде наверняка уже установлен коммутатор. Даже если это не так – оптическая линия интернета Ростелеком в крупных городах распространена практически повсеместно, поэтому проблем с подключением Gpon не возникнет.

Если хотите подключить такой интернет, то Вы можете:

  • Посетить официальный сайт провайдера.
  • Оставить заявку на подключение интернета Ростелеком.
  • Выбирать тарифный план, на котором будете обслуживаться.
  • Дождаться звонка специалиста, с которым можно согласовать дату и время подключения.
  • В назначенный день к Вам придет технический работник, который установит необходимое оборудование.

Плату за подключение GPON Ростелеком в квартиру этот провайдер обычно не берет. Максимум, за что придется заплатить – за оборудование. Необходимые технические устройства мы можете получить в аренду или оформить в рассрочку, а в некоторых случаях РТ предоставляет возможность приобрести их за чисто символическую плату – в рамках акции.

# 2. Оптоволокно в частный дом

Еще не так давно оптоволоконный интернет в частном секторе казался фантастикой. Сейчас ситуация не так критична – Ростелеком уже проделал большую работу в этом направлении и останавливаться на достигнутом не собирается. Поэтому, если вы живете в крупном поселке, проблем с подключением GPON, так же, как и в большом городе, не возникнет.

На официальном сайте можно уточнить эту информацию, просто укажите в заявке на подключение свой адрес.

Если GPON к вашему населенному пункту не проведен, ситуация несколько усложняется. Прокладка кабеля обходится компании в крупную сумму, поэтому, создав единичную заявку на подключение, вы, скорее всего, получите отказ.

Другое дело, если вы, объединившись с соседями, напишите коллективную заявку – в этом случае, компании будет выгодно провести вам интернет.

Если вас интересует, сколько стоит провести оптоволокно Ростелеком в частный дом, то о бесплатном подключении в данном случае речь не идет. Цена вопроса напрямую зависит от сложности работ и в количестве необходимого оборудования. Однако, в случае коллективной заявки это не сильно ударит по карману.

Оборудование для подключения Xpon

Главное условие корректной работы технологии GPON Ростелеком — оборудование (терминал, и т.д. и т.п в частности)

После того, как кабель проведен в вашу квартиру, он подключается к терминалу, которое, в свою очередь, раздает сигнал на разные устройства. Выбор оборудования должен зависеть от того, каким количеством услуг вы планируете пользоваться.

Если хотите подключить только домашний интернет, достаточно простого роутера. Если планируете пользоваться также интерактивным телевидением и телефонией, роутера будет недостаточно – нужен маршрутизатор (терминал).

В чем разница между маршрутизатором и роутером?

Роутер, получив сигнал от GPON линии, преобразует его и раздаст на разные устройства посредством Wi-Fi.

Маршрутизатор (терминал) умеет не только раздавать Wi-Fi, он имеет несколько LAN-портов, к которым можно подключить дополнительные провода – к телевизору, телефону и т.п. благодаря маршрутизатору нет необходимости вести провода к каждому домашнему устройству непосредственно от коммутатора.

Главное условие – оборудование должно быть адаптировано под оптоволоконную сеть.

В этой статье вы узнали о самом удобном варианте для доступа к интернету Ростелеком — технология GPON, о том как подключить ее и необходимом для этого оборудовании.

rostelekomlk.ru

Оптоволоконный интернет - что это? Как подключить оптоволоконный интернет

В последнее время очень многих стал интересовать оптоволоконный интернет. Большинству известно, что подобная технология предполагает передачу данных на довольно большой скорости. Не так давно подобные скорости многим казались фантастикой, хотя технология оптического волокна начала развиваться почти век назад – еще в тридцатых годах прошлого столетия. Именно поэтому стоит рассмотреть, что такое оптоволоконный интернет и почему подобная технология находится вне конкуренции.

Немного истории

Первые попытки передачи данных на расстоянии посредством света и прозрачных материалов производились еще в 1934 году. Норманном Френчем было предложено преобразовывать голос в световые сигналы, которые потом будут передаваться по стержням из стекла. Спустя несколько лет физиком из Швейцарии Жаном Даниэлем Колладоном был проведен эксперимент с трансляцией света посредством «параболического жидкого потока», то есть воды. Оптоволокно в современном виде появилось в 1954 году. Авторство принадлежит двум физикам из Англии – Гарольду Хопкинсу и Нариндеру Сингх Капани, а также исследователю из Голландии – Абрахому Ван Хилу. Так как они одновременно объявили о своем изобретении, их всех троих стали считать основателями данной технологии. А уже спустя два года было придумано название - оптоволокно.

Потери света у первых оптических кабелей были очень большими. В конце пятидесятых годов Лоуренс Кертинс смог их уменьшить. А когда в 1962 году открыли лазерную технологию, у оптоволокна появился еще один шанс на существование.

Особенности

Теперь можно вернуться к современности. На данный момент оптоволоконный интернет характеризуется невероятно большой скоростью передачи данных. Это совершенно не удивительно. Переносчиком информации в данном случае является свет, а его скорость перемещения самая высокая во Вселенной. Такое свойство обязательно должно было найти применение, и оно есть. В упрощенном смысле двоичный код передается так: если свет горит, то это 1, а нет – тогда 0. Оптоволоконный интернет-кабель передает чередование нулей и единиц с такой скоростью, что невооруженным глазом это просто невозможно увидеть. За смену импульсов отвечает передатчик, преобразующий электрические сигналы в световые. А на втором конце кабеля обычно размещается приемник, осуществляющий обратное преобразование.

Оптоволоконный интернет характеризуется огромными скоростями, в чем и заключается основное его преимущество. Еще одним плюсом можно назвать способность работы на больших расстояниях. Оптоволоконный кабель для интернета прокладывается по дну океана, он может тянуться через весь материк. Естественно, монтерам, которые его прокладывают, приходится очень сложно: они устанавливают усилители сигналов в местах стыка, которые стоят в несколько сотен раз дороже самого провода, однако для технологии в целом такие вложения нельзя назвать чрезмерно большими.

Дополнительные свойства

Передача информации таким способом используется и в иных сферах. Посредством тончайшего проводка можно обеспечить подсветку во время сложных операций на сердце или мозге человека. Набирают популярность и лайт-системы, в основе которых - все то же оптическое волокно, только вместо информации они приносят в дом солнечный свет, который улавливают с улицы.

Помимо скорости и большой дальности передачи информации, имеется у подобной технологии и еще один плюс – информацию при ее использовании перехватить практически невозможно.

Оптоволоконный интернет: недостатки

Минус тут всего один – слишком дорогое оборудование и инструменты для монтажа. Сам кабель обходится не так уж дорого в сравнении с передатчиками, приемниками и усилителями сигнала. Спайка проводов осуществляется посредством специальных инверторов, которые могут стоить как очень дорогие автомобили.

Характеристики

Оптоволоконный интернет характеризуется высокой скоростью, как это уже было описано ранее. Для домашнего пользования ее минимальный показатель составляет 10 Мб/с. Физически никакой домашний кабель не способен поддерживать подобную скорость. Правильнее всего использовать такое подключение в случае наличия домашнего сервера, либо если у вас не один, а несколько компьютеров, которые постоянно нуждаются в доступе к интернету. Для разделения оптоволоконного кабеля требуется установка специального маршрутизатора. Он может предназначаться для домашнего пользования или для магистральных каналов. Оптоволоконный интернет будет работать со специальными маршрутизаторами, которые выпускались не ранее 2010 года. Их модельный ряд довольно обширен, поэтому для каждого пользователя можно выбрать оптимальный вариант.

Оптоволоконный интернет (Ростелеком)

Компания Ростелеком уже не первый год предоставляет гражданам доступ к всемирной паутине по технологии ADSL, которая предполагает передачу сигнала по обычной телефонной линии. Теперь оператор приступил к активному внедрению совершенно новых методов. Сейчас активно внедряется оптоволоконный интернет по технологии FTTB (оптика до здания). С ее помощью можно существенно повысить качество услуг, предоставляемых населению, надежность соединения и его максимальную скорость, которая может достигать 100 мегабит в секунду. Когда сеть пройдет полную модернизацию, каждый житель выбранного населенного пункта сможет воспользоваться полным спектром услуг. К примеру, появится возможность для просмотра цифрового телевидения, которое в разы превосходит кабельное и спутниковое по качеству и возможностям. Подобное решение – это высокое качество видеоматериалов, изображения и звука, а также удобное интерактивное меню, простота использования и прочие преимущества.

Выводы

На данный момент оптоволоконный интернет представляет собой передовое решение проблемы передачи данных. Превосходить его по скорости способны только криптосети, которые пока находятся на стадии проектирования, и еще не особо ясно, когда начнется их разработка. Именно поэтому стоит задуматься над тем, как подключить оптоволоконный интернет.

fb.ru

методы и предосторожности / Habr

Статьи по прослушиванию оптоволокна достаточно редки в силу определенной специфики такого рода коммуникаций. По мере удешевления оборудования и стоимости организации каналов связи на основе оптоволокна, они давно применяются в коммерческой практике. Специалистам ИТ, отвечающим за вопросы безопасности коммуникаций, стоит знать об основных источниках угроз и методах противодействия. Данная статья представляет собой перевод научной работы, опубликованной в материалах конференции HONET (High Capacity Optical Networks and Enabling Technologies ) в 2012 году. В сети удалось найти полнотекстовый авторский препринт, датированный осенью 2011 года, который, хотя и содержит некоторые ошибки (авторы не являются оригинальными носителями английского языка), тем не менее достаточно хорошо описывает существующие проблемы.

Скрытное подсоединие к оптоволокну: методы и предосторожности


М. Зафар Икбал, Хабиб Фатхалла, Незих Белхадж

M.Z IQBAL, H FATHALLAH, N BELHADJ. 2011. Optical Fiber Tapping: Methods and Precautions. High Capacity Optical Networks and Enabling Technologies (HONET).

Аннотация

Связь с использованием оптоволокна далеко не так безопасна, как это обычно принято считать. Существует ряд известных методов, используемых для извлечения или вставки информации в оптический канал и позволяющих избежать обнаружения подключения. Ранее сообщалось о нескольких инцидентах, в которых успешное подключение было сложно обнаружить. В данной работе рассматривается ряд известных методов подключения к оптоволокну, приводится отчет о симуляции оптических характеристик волокна, к которому подсоединение выполнено методом сгиба, а также доказательство концепции в виде физического эксперимента. Также представлены схемы различных сценариев, где злоумышленник, обладающий необходимыми ресурсами и использующий существующие технологии, может скомпрометировать безопасность оптического канала связи. Обсуждаются способы предотвращения подключения к оптоволокну, либо минимизации последствий утечки информации, передаваемой по каналу связи.

Данная статья основана на работе, поддерживаемой Королевскими ВВС Королевства Саудовская Аравия.

М. Зафар Икбал работает в Исследовательском Институте Продвинутых Технологий Принца Султана ([email protected])
Хабиб Фатхалла – доцент (помощник профессора) Университета Короля Сауда([email protected])
Незих Белхадж – постдок-исследователь Универитета Лаваля ([email protected])

I. ВВЕДЕНИЕ

В противоположность общему представлению, оптоволокно, по существу, не имеет защиты от сторонних подключений и прослушивания. В настоящее время по оптическим каналам связи передается огромное количество критической и чувствительной информации, и есть риск того, что она может попасть в руки определенных лиц, имеющих необходимые ресурсы и оборудование.

Подключение к оптоволокну (fiber tapping) – процесс, при котором безопасность оптического канала компрометируется вставкой или извлечением световой информации. Подключение к оптоволокну может быть интрузивным либо неинтрузивным. Первый метод требует перерезания волокна и подсоединения его к промежуточному устройству для съема информации, в то время как при использовании второго метода, подключение выполняется без нарушения потока данных и перерыва сервиса. Неинтрузивным технологиям и будет посвящена данная статья.

В настоящее время сообщается лишь о нескольких зафиксированных случаях подключения к оптоволокну. Это связано с большими сложностями в обнаружении места подключения, в то время как собственно подключение выполняется достаточно просто. Вот список основных инцидентов:

  • 2000, В аэропорту Франкфурта, Германия обнаружено подключение к трем главным линиям компании Deutsche Telekom [1].
  • 2003, на оптической сети компании Verizone обнаружено подслушивающее устройство [1].
  • 2005, подводная лодка ВМФ США USS Jimmy Carter модернизирована специальным образом для установки несанкционированных подсоединений к подводным кабелям [2],[3] (Отдельный пост на хабре — Подводная лодка USS Jimmy Carter, её специальные задачи и подводные оптические кабели).

В следующих разделах мы представим краткий обзор способов неавторизованного подключения [4]. Затем мы представим численное представление потери сигнала при сгибании волокна, сопровождаемое отчетом о физической демонстрации прототипа устройства для подключения к оптоволокну, разработанного в нашей лаборатории. Здесь же мы объясним устройство прототипа, используемое при этом оборудование и программное обеспечение. Также мы обсудим возможные сценарии подключения в реальных условиях и обговорим, какие ресурсы нужны для достижения этих целей. В итоге мы предложим несколько методик по защите оптических каналов против подсоединений.
II. МЕТОДЫ ПОДСОЕДИНЕНИЯ К ОПТОВОЛОКНУ

A.Сгибание волокна

При данном методе подключения, кабель разбирается до волокна. Данный способ основан на принципе распространения света через волокно посредством полного внутреннего отражения. Для достижения данного способа угол падения света на переход между собственно ядром волокна и его оболочкой должен быть больше, чем критический угол полного внутреннего отражения.

В противном случае, часть света будет излучаться через оболочку ядра. Значение критического угла является функцией показателей отражения ядра и его оболочки и представлено следующим выражением:

θc=cos-1cladding / μcore ), причем μcladding < μcore;

Здесь θc – критический угол, μcladding — показатель преломления оболочки, μcore — показатель преломления ядра

При сгибании волокна, оно искривляется таким образом, чтобы угол отражения стал меньше чем критический, и свет начал проникать через оболочку

Очевидно, что могут быть два типа сгибов:

1) Микросгиб

Приложение внешнего усилия приводит к острому, но при этом микроскопическому искривлению поверхности, приводящему к осевым смещениям на несколько микрон и пространственному смещению длины волны на несколько миллиметров (рис.1). Через дефект проникает свет, и он может использоваться для съема информации.

Рисунок 1.Микроизгиб
2) Макросгиб

Для каждого типа волокна существует минимально допустимый радиус изгиба. Это свойство также может использоваться для съема информации. Если волокно сгибается при меньшем радиусе, то возможен пропуск света (рис.2), достаточный для съема информации. Обычно минимальный радиус изгиба одномодового волокна составляет 6.5-7.5 см, за исключением волокна специального типа. Многомодовое волокно может быть изогнуто до 3.8 см.


Рисунок 2. Макроизгиб

B. Оптическое расщепление

Оптоволокно вставляется в сплиттер, который отводит часть оптического сигнала. Этот метод является интрузивным, поскольку требует разрезания волокна, что вызовет срабатывание тревоги. Однако, необнаруженное подключение такого типа может работать годами.
С. Использование неоднородных волн (Evanescent Coupling)

Данный способ используется для перехвата сигнала от волокна-источника в волокно-приемник посредством аккуратной полировки оболочек до поверхности ядра и затем их совмещения. Это позволяет некоторой части сигнала проникать во второе волокно. Данный способ трудновыполним в полевых условиях.
D. V-образный вырез (V Groove Cut)

V-образный вырез – это специальная выемка в оболочке волокна близкая к ядру, сделанная таким образом, что угол между светом, распространяющимся в волокне и проекцией V-выреза больше, чем критический. Это вызывает полное внутреннее отражение, при котором часть света будет уходить из основного волокна через оболочку и V-образный вырез.
E. Рассеяние

На ядре волокна создается решетка Брэгга, с ее помощью достигается отражение части сигнала с волокна. Это достигается наложением и интерференцией УФ лучей, создаваемых лазером с УФ возбуждением.
III. МОДЕЛИРОВАНИЕ

А. Методология

Для точной оценки потерь при сгибании оптоволокна типа SMF-28 используется полновекторный частотный решатель Максвелла, основанный на методе конечных элементов высокого порядка и допускающий адаптацию граничных условий — растягивающегося идеально согласованного слоя. Получены векторные расчеты констант распространения и электрических полей мод в изогнутых волноводах. Потери при сгибе рассчитываются на основе мнимой части константы распространения фундаментальной моды. Общие потери получены сложением потерь ортогональной и базовой моды. Результаты, полученные данным способом достаточно точны и были проверены в [5].
B. Данные для моделирования.

Для волокна SMF-28, радиус ядра и показатель преломления представляют собой соответственно.
rc = 4.15 μm и nc=1.4493
В оболочке, они соответственно равны:
rcl = 62.25 μm and ncl=1.444.
Коэффициент преломления воздуха равен 1.
C. Расчет потери мощности.

Радиус изгиба ρ взят по оси x, мода поляризуется вдоль оси y, а распространение идет по оси z, как показано на рисунке 3.

Рисунок 3

Рисунок 4 представляет собой выраженную в числах потерю на сгибе как функцию радиуса изгиба волокна метровой длины. Наблюдается логарифмическая зависимость потерь относительно радиуса изгиба. Для небольших радиусов изгиба ( ρ < 10 mm ), потери превышают 40 dB/м. При обычных радиусах изгиба ( ρ > 15 mm) потери составляют меньше чем 1 dB/м

Рисунок 4. Численная оценка потери на изгибе, как функции от радиуса изгиба

IV. ЭКСПЕРИМЕНТ ПО ПОДКЛЮЧЕНИЮ К ОПТОВОЛОКНУ

A. Последовательность действий при подсоединении к оптоволокну.

Полностью операция прослушивания может быть реализована с помощью следующих шагов:
  1. Получение оптического сигнала с волокна
  2. Детектирование сигнала.
  3. Обнаружение механизма передачи (декодирование протокола)
  4. Программная обработка обнаружения фреймов/пакетов и извлечение из них необходимых данных.

Эксперимент включал в себя передачу цифрового видеосигнала через оптический Ethernet с одного компьютера на другой. Подсоединяемое волокно было разделано до оболочки и помещено в оптический каплер (coupler), где волокно сгибается, вызывая излучение некоторого количества света, нарушающего принцип полного внутреннего отражения. Это устройство направляет захваченный свет в однонаправленный конвертер Ethernet. В дальнейшем, фреймы Ethernet обрабатываются и из них реконструируется видеопоток на третьем ПК. Для передачи потока и воспроизведения использовался VLC плеер. Анализатор протоколов WireShark использовался для захвата пакетов, а ПО Chaosreader использовалось для реконструкции видео из захваченных пакетов.

B. Процедура

Программное и аппаратное обеспечение соединено как на рисунке 5. Разделанное волокно проходит от источника видео до приемника, через зажим каплера. В зажиме отводится часть света и попадает в однонаправленный медиаконвертер, считывающий Ethernet-фреймы, которые затем передаются в третий PC, на котором стоит WireShark. Анализатор протокола конвертирует фреймы Ethernet и извлекает такую информацию как MAC –адреса источника и приемника. Также он обрабатывает содержимое фреймов и достает из него IP-пакеты. Информация, полученная из пакетов, включает в себя IP-адреса, сообщения сигнальных протоколов и биты служебной загрузки.

Рисунок 5.Экспериментальная схема для подсоединения к волокну методом изгиба

Пакеты собранные таким способом сохраняются в формате файла pcap (packet capture). Затем файл обрабатывается ПО Chaosreader, который реконструирует оригинальные файлы и создает индекс реконструированных файлов. Для обнаружения нашего захваченного видео, мы смотрим в каталоге и ищем *.DAT файлы большого размера. Затем этот файл открывается в плеере VLC и показывает перехваченную часть видеопотока.

C.Возможные действия при прослушке

Помимо проигрывания видео, экспериментальная система, описанная здесь, может быть использована для выполнения ряда задач по перехвату информации, такой например как сведения для атаки по IP-адресам, кражи паролей, прослушивания VoIP-переговоров, реконструкции сообщений электронной почты с помощью бесплатного, коммерческого или самодельного ПО.
V. ДАЛЬНЕЙШИЕ СЦЕНАРИИ ПОДСОЕДИНЕНИЯ.

Эксперимент, описанный здесь, выполнялся с использованием Ethernet компонентов, по причине их наибольшей доступности. Однако, некоторые сценарии, возможные в реальной жизни, вполне могут выглядеть так:


Рисунок 6 Сценарий подсоединения с удаленной обработкой.

А.Подсоединение к сети передачи данных
.

Ценная информация может быть получена из сетей передачи данных таких как SDH и SONET — двух основных стандартов передачи данных по оптоволокну через магистральные каналы связи и метросети.

Информацию из высокоскоростных сетей достаточно сложно сохранять и обрабатывать, но на рынке доступны высокотехнологичные анализаторы SDH-протоколов, которые могут быть использованы для получения низкоуровневых исходных сигналов[6].Частично это упрощает возможные сложности, связанные со скоростью передачи данных. Такие устройства могут быть впоследствии доработаны для получения различных типов трафика, проходящего через сеть. Например, можно извлекать ethernet поток, который сопоставлен некоторому потоку контейнера VC4.

Подсоединение с удалённой обработкой

Существует две важных стимула заниматься удаленной обработкой:
  • При подключении к дальним высокоскоростным (несколькоГбит/сек) каналам связи, роль хранилища становится крайне важной. Захваченные пакеты заполняют диск крайне быстро.
  • Привлечение сетевых экспертов для работы в полевых условиях может оказаться весьма затратным. Более удобно организовать им работу в удаленном центре обработки где присутствует любое необходимое оборудование, сложно выносимое в поле.

При использовании воображения, можно легко достроить все необходимые сценарии по работе с удаленными данными. Например:

1) Использование беспроводного интернета. При использовании Wi-Fi, прослушивающий компьютер может находиться в другой комнате или фургоне, за пределами здания, где установлено подключение. Эксперт может работать в относительной безопасности с возможностью доступа ко всем ресурсам.
2) Использование микрочастотного или спутникового канала. Наша экспериментальная схема была модифицирована и Ethernet трафик перенаправлялся на направленный спутниковый канал (рис.6).
3) Вставка сигнала.При помощи метода рассеяния, описанного ранее, теоретически возможно создать устройство, которое имеет возможность передавать сигнал внутрь волокна посредством видоизмененной технологии оптического каплинга (coupling)
Можно разработать технологии для постановки помех на волокно без разрыва в связи или даже внедрение зловредной информации.

VI. ЗАЩИТА ОТ ПОДКЛЮЧЕНИЙ.

Есть три основных категории методов предотвращающих или снижающих до минимума влияние посторонних подключений:
A. Наблюдение за кабелем и мониторинг.

1. Мониторинг сигналов вблизи волокна.

Производство оптоволокна с дополнительными волокнами, по которым передается специальный сигнал мониторинга. Использование такого метода увеличит стоимость кабеля, но любая попытка согнуть кабель вызывает потерю сигнала мониторинга, и вызывает срабатывание сигнала тревоги [7].
2) Электрические проводники

Другой метод состоит в интегрировании электрических проводников в кабель, и если оболочка кабеля нарушена, то изменяется емкость между электрическими проводниками и это может использоваться для срабатывания тревоги.
3) Мониторинг мощности мод.

Этот метод применим к мультимодовому волокну, в котором затухание – это функция от моды, в которой распространяется свет. Подсоединение влияет на определенные моды, но при этом затрагивает и другие моды. Это приводит к перераспределению энергии от проводящих мод к непроводящим, что меняет соотношение энергии в ядре волокна и его оболочке. Изменение энергии в модах может быть обнаружено на принимающей стороне соответствующим измерением, что будет являться информацией для принятия решения – есть подключение к кабелю или нет [8].
4) Измерение оптически значимой мощности

В волокне может осуществляться мониторинг уровня оптически значимой мощности. В том случае, если она отличается от установленного значения, срабатывает сигнал тревоги. Однако это требует соответствующей кодировки сигнала, так чтобы в волокне присутствовал постоянный уровень сигнала, не зависящий от наличия передаваемой информации [8].
5) Оптические рефлектометры

Поскольку подсоединение к волокну забирает часть оптического сигнала, для обнаружения подключений могут использоваться оптические рефлектометры. С их помощью можно установить расстояние по трассе, на котором обнаруживается падение уровня сигнала (рис.7) [8]


Рисунок 7. Поиск подключения на оптической трассе с помощью оптического рефлектометра

6) Методы с использованием пилотного тона:

Пилотные тоны проходят по волокну также как и коммуникационные данные. Они используются для обнаружения перерывов в передаче. Пилотные тоны могут использоваться для обнаружения атак, связанных с постановкой помех, но если несущие волновые частоты пилотных тонов не затрагиваются, то данный метод не является эффективным при обнаружении такого рода атак. О наличии подключения можно судить только по существенной деградации уровня сигнала пилотного тона [8]
B. Сильногнущееся волокно.

Эти виды волокна, обычно называемые волокном с низкими потерями и сильным радиусом изгиба, защищают сеть передачи данных, ограничивая высокие потери, возникающие при прокалывании волокна или его сгибании. Кроме того, для светового потока становятся менее повреждающими такие факторы как вытягивание, перекручивание и другие физические манипуляции с волокном. Существуют также другие типы волокна основанные на иных технологиях производства [9].
C. Шифрование

Хотя шифрование никак не препятствует подсоединению к волокну, она делает украденную информацию малополезной для злоумышленников. Шифрование обычно классифицируется по уровням 2 и 3.
1) Шифрование третьего уровня

Пример шифрования третьего уровня – протокол IPSec. Он реализуется на стороне пользователя, так что это вызывает определенные задержки в обработке. Протокол поднимается вначале сессии и общая реализация может быть весьма сложной если в работу вовлечено большое количество сетевых элементов. Рассмотрим, например, разработку мультимедийных подсистем. При первоначальной разработке, связь между различными узлами и элементами является незащищенной. Существенно позже IPSec был встроен в оригинальный дизайн, так как технологии нижнего уровня не предлагали никакого шифрования вообще.
2) Шифрование второго уровня.

Шифрование второго уровня освобождает элементы третьего уровня от любого бремени шифрования информации. Один из возможных источников шифрования второго уровня – это оптический CDMA, который считается относительно безопасным [10-12]. Данное допущение, в основном, базируется на методах расшифровки методом грубой силы и упускает из виду более продвинутые способы. Вероятность успешного перехвата данных является функцией нескольких параметров, включая отношение сигнал/шум, и дробление (fraction) доступной системной емкости. В [12] указывается что увеличение сложности кода может увеличить отношение сигнал/шум, требуемое для злоумышленника чтобы «сломать» кодирование всего лишь на несколько dB, в то время как обработка менее чем 100 бит со стороны злоумышленника может уменьшить отношение сигнал/шум на 12 dB. Перепрыгивание по длинам волн и распределение сигнала во времени в частности, и использование O-CDMA в общем, обеспечивают достаточный уровень секретности, но он высоко зависит от системного дизайна и параметров реализации.
БЛАГОДАРНОСТИ

Авторы благодарят Исследовательский Институт Продвинутых Технологий Принца Султана за предоставление его ресурсов и выполнение экспериментальной части работы.
VII. ЗАКЛЮЧЕНИЕ

Подсоединение к оптоволокну является весьма осязаемой угрозой интересам национальной безопасности, финансовым организациям а также персональной приватности и свободам. После подключения, получаемая информация может быть использована многими способами в зависимости от мотивации злоумышленника и его технических возможностей. В данной работе мы предоставили концепцию как в виде симуляции, так и в виде физического эксперимента, используя подключение посредством ‘подключения методом сгиба’ и также продемонстрировали возможность существования разных сценариев, выполнимых при помощи доступных технологий. Помимо получения информации с оптоволокна, существует ряд методик, позволяющих вставлять информацию в неё, как в случае с разделением на неоднородных волнах и достигнуть постановки помех или вброса неверной информации. Явная легкость прослушивания оптоволокна требует определенных предосторожностей, что также описано в этой статье.
ССЫЛКИ

  1. Sandra Kay Miller, «Hacking at the Speed of Light », Security Solutions Magazine, April 2006
  2. Davis, USN, RADM John P.«USS Jimmy Carter (SSN-23): Expanding Future SSN Missions». Undersea Waifare, Fall 1999 Vol.2, No. I
  3. Optical Illusion by: Sandra Kay Miller Information security Issue: Nov 2006.
  4. Optical Network Security: Technical Analysis of Fiber Tapping Mechanisms and Methods for detection and Prevention, Keith Shaneman & Dr. Stuart Gray, IEEE Military Communications Conference 2004.
  5. R. Jedidi and R. Pierre, High-Order Finite-Element Methods for the Computation of Bending Loss in Optical Waveguides, lLT, Vol. 25, No. 9, pp. 2618-30, SEP 2007.
  6. FTB-8140 Transport Blazer — 40143 Gigabit SONETISDH Test Module, EXFO
  7. «Optical Fiber Design for Secure Tap Proof transmission», US Patent No. 6801700 B2, Oct. 5,2004.
  8. All Optical Networks (A ON), National Communication System, NCS TIB 00-7, August 2000
  9. DrakaElite, BendBright-Elite Fiber for Patch Cord, Draka Communications, July, 2010
  10. W. Ford, «Computer Communications Security», Upper Saddle River, NJ: Prentice-Hall, 1994.
  11. D. R. Stinson, «Cryptography», Boca Raton, FL: CRC, 1995.
  12. N. Ferguson and 8. Schneier, «Practical Cryptography», Indianapolis, IN: Wiley, 2003.

habr.com

Отправить ответ

avatar
  Подписаться
Уведомление о
