«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

ПРИМЕЧАНИЕ! Различается разъем RJ-45 100 Мбит/с от 1000 Мбит/с аналогично. У первого 4 жилы, а у второго все 8.

Проверка

После обжима витой пары по нужной схеме вам нужно проверить подключение. Для этого лучше всего использовать специальное устройство LAN-тестер. Просто включаем устройство и подключаем к одному концу кабеля одну часть аппарата, а вторую часть ко второму концу. Если все жилы просветились в правильно порядке – значит вы обжали все верно. Если какой-то из проводков не горит или мигнул неправильно – придётся переобжимать кабель.

Как обжать витую пару без специальных щипцов (Видео)

Easy RJ45 Wiring (со схемой разводки RJ45, пошаговыми инструкциями и видео)

Упрощение разводки RJ45 при наличии правильного Схема разводки RJ45 . Несколько вариантов показаны ниже. Я всегда ношу с собой кабель Ethernet, так что вы знаете, что он будет полезен. Чтобы помочь вам запомнить это , я написал легкое стихотворение, чтобы вы всегда помнили самый популярный порядок цветов проводки кабеля. Я также делюсь видео, чтобы помочь. Просто следуйте инструкциям ниже, чтобы создать свой собственный. Если вы ищете перекрестный кабель Ethernet, вы можете сделать его, следуя инструкциям ниже и обращая внимание на соответствующее примечание. Читать дальше!

Первое, что вам нужно сделать при изготовлении кабеля Ethernet, это убедиться, что у вас есть нужные инструменты. Хотя я расскажу об этом ниже, вы также можете ознакомиться со статьей TheTechMentor.com, в которой рассматриваются полные наборы инструментов для сетевой установки.

Я сразу же покажу диаграммы и предоставлю дополнительные параметры и подробности ниже.

Убедитесь, что вы используете правильную схему разводки контактов RJ45, соответствующую вашим потребностям.

Существует несколько стандартов, а также перекрестный кабель, поэтому обязательно изучите приведенные ниже схемы разводки разъемов RJ45, чтобы выбрать правильный вариант для ваших нужд. Следующее для T568 B (наиболее распространенный).

Эта схема контактов RJ 45 (T-568B) показывает все, что вам нужно, в одном удобном изображении, с видом iso и порядком цветов RJ45, подходящим для печати достаточно больших размеров.

Мне нравится эта схема распиновки, потому что она показывает все, что вам нужно. Он включает в себя изометрический вид и таблицу порядка цветов, все в одной большой диаграмме. Вы можете распечатать его для стены, хотя на меньшем рисунке ниже также показано, что вам нужно, на небольшой диаграмме, которую лучше распечатать и носить с собой.

Возможно, вы уже знаете, что каждый кабель Ethernet имеет четыре пары проводов .

Все разъемы Ethernet (8P8C) имеют восьмиштыревые разъемы .

Всегда направляйте зажим от себя , чтобы была видна только плоская сторона со штифтами. Вы считаете (или маркируете) кабели слева направо от 1 до 8 (легко!).

Существует два стандарта разводки кабелей Ethernet: T568A и T568B. T568B является наиболее распространенным, и именно его мы будем использовать для нашего прямого кабеля Ethernet.

Как я объяснил, самым популярным и наиболее распространенным является стандарт T568B, который превзошел первый стандарт (T568A). В любой конфигурации контакты подключаются напрямую (т. е. контакты с 1 по 8 на одном конце подключаются к контактам с 1 по 8 на другом конце, при условии, что вы подключите их одинаково на каждом конце ).

Пожалуйста, ознакомьтесь также со стихотворением RJ45 Pinout Poem ниже, которое легко запомнить с помощью прилагаемой схемы, и это означает, что вы никогда его не забудете!

Если вы согласны, что стихотворение может быть полезным для вас или других, поделитесь им со своими коллегами !

Примечание: как указано выше, вкладка находится вдали от вас (скрыта за ней), поскольку вы считаете контакты с 1 по 8.

Вот простая схема разводки разъемов RJ45 (на которой все еще показана необходимая вам проводка):

Схема разводки контактов разъема RJ45 (стандарт T568B). Не стесняйтесь распечатать его и носить с собой. Если вам нужна более крупная диаграмма, см. Ниже. Обычно последовательность цветов трудно запомнить, как и номера телефонов. Удивительно легко запомнить эти цвета, как вы увидите. Читайте дальше, чтобы узнать, как!

Вы можете следовать приведенным ниже пошаговым инструкциям, чтобы составить их.

Не всегда удобно носить с собой эту схему выводов разъема RJ45.

Можно легко запомнить порядок, если знать как. Настоятельно рекомендую. Тогда вы сможете произвести впечатление на всех, что вы запомнили его, и быстро произнесете цвета по порядку.

В то время как порядок разводки выводов RJ45 B является более поздним и более распространенным в наши дни, порядок проводки T568 RJ45 A все еще довольно распространен (вы просто хотите быть последовательным и использовать перекрестный кабель ниже, где это необходимо).

На этой схеме показан исходный порядок распиновки T-568. Опять же, как показано выше, он небольшой, но идеально подходит для печати и ношения с собой.

Следующая диаграмма выводов ниже является аналогом более подробной изометрической проводки и проводки RJ-45 T-568-B выше, показывая номера контактов rj45 и порядок цветов для T-568 A. Можете ли вы выбрать, какие пары поменять местами относительно Схема подключения Т-568Б?

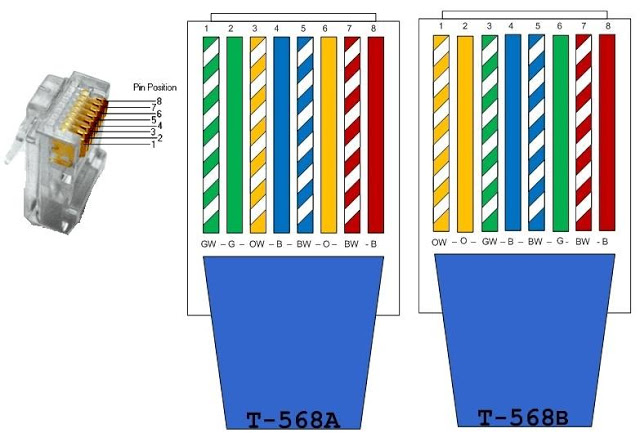

Схема подключения T568A с номерами контактов RJ45 и порядком подключения:

На этой схеме подключения RJ-45 A показан изометрический вид и порядок цветов. Поменявшиеся местами пары порядка проводки поясняются ниже.

Я упомянул способ запомнить распиновку RJ45. Способ сделать это так, чтобы вам больше никогда не приходилось полагаться на распечатки, — использовать инструменты запоминания, приведенные ниже.

RJ45 Pinout Poem

Первый вопрос; какая вещь имеет цвет, который также имеет название цвета? Апельсин конечно!

Это базовый цвет первой пары проводов.

Эта поэма (или загадка) дает цвета проводки к контактам с 1 по 8. Ниже показано, как эта мнемоника (метод запоминания) помогает вам запомнить порядок выводов RJ45.

Помните, что вы впервые увидели это здесь, на TheTechMentor.com!

Стихотворение и изображение схемы выводов разъема RJ-45 относятся к более распространенной проводке T568B RJ45.

Пока оранжевый есть оранжевый

Какие зеленые глаза голубые?

Когда черника в Гренландии

Тоже хочу Браунер Брауни!

Работает хорошо, так как построение поэмы выполнено в соответствии с распиновкой RJ45. Загадка с используемыми цветами проводов имеет смысл только в этом порядке.

Методы запоминания включают:

• Оранжевый находится первым сверху и его легче всего запомнить, поскольку оранжевый — это оранжевый ! Так что это идет первым.

• Каждая пара имеет букву «w», которая сначала сочетается со следующей буквой, таким образом, провод с белой полосой окрашивается первым из каждых двух проводов. Это полезная схема для запоминания.

• Формат вопросов и ответов (по 2 строки в каждом) или загадка помогают сохранить четкую структуру.
• Вы спрашиваете, что такое зеленые глаза « синие» (грустно). Есть так много песен, говорящих о том, что глаза определенного цвета должны быть голубыми (грустными). В этом случае мы спрашиваем, какие зеленые глаза голубые. Вероятно, это должно быть «чей», но чтобы сделать звук ближе к «белому», вместо этого мы спрашиваем «что».

• Ответ относится к чернике Гренландии. Вспомните страну, у которой есть цвет — Ирландия здесь просто не подойдет! Печальные маленькие ягодки черники должны быть на чем-то — они на земле, поэтому они идут первыми перед землей (синие перед зелеными).
• В конце концов, пирожные, за которыми следует слово «тоже», образуют рифму со словом «синий». Твари хотят более темных коричневых пирожных, как у всех остальных. Последние два основных цвета такие же (коричневый и коричневый), как и первые два основных цвета (оранжевый и оранжевый).


Также полезно запомнить изображение, так как цвета каждой пары проводов расположены сверху вниз (и слева направо).

Рекомендую нарисовать в цвете (по желанию). Я предлагаю вам сделать это и повторять стихотворение, пока вы это делаете.

Если да, то вы навсегда запомните распиновку разъема RJ45 и схема вам больше не понадобится!

Это глупое изображение и это также поможет вам запомнить его .

Как стихотворение передает цвета?

Итак, стихотворение с цветовыми кодами выглядит так.

Пока оранжевый есть оранжевый (W-O, O)

Какие зеленые глаза голубые? (W-G, B)

Когда черника в Гренландии (W-B, G)

Тоже хочу Браунер Брауни! (Б-Б, Б)

Ниже я разместил увеличенную версию на случай, если вы захотите взять копию.

ПРИМЕЧАНИЕ. Вы можете печатать, если на распечатанном изображении указан TheTechMentor.com, а если у вас есть веб-сайт, вы можете использовать его на веб-сайте, если у вас есть ссылка на эту статью. Использование стихотворения также требует обратной ссылки на эту статью (спасибо).

Распиновка разъема RJ45 Пояснение к картинке с указанием WO, O, WG, B, WB, G, WB, B для подключения к контактам с 1 по 8 (для подключения T568B RJ45). [Вы можете распечатать, если вы сохраните TheTechMentor.com на распечатанном изображении, и использовать на веб-сайте, если вы дадите ссылку на эту статью.]

Я почти уверен, что если вы будете повторять это стихотворение в первые несколько раз, когда будете подготавливать проводку RJ45 (выполнив пошаговую процедуру ниже), вы не забудете после этого порядок цветов.

Примечание: если вы бормочете стихотворение о распиновке RJ45, это звучит так, как будто вы произносите порядок распиновки!

Скажи мне, что ты думаешь!

Пожалуйста, прокомментируйте ниже и дайте мне знать, что вы думаете. Вам нравится моя новая поэма распиновки и вы думаете, что она поможет вам или вашим знакомым? Это плохо? Как это может быть лучше?

Нравится ли вам моя работа (Рис. Распиновка RJ45 Поэма)?

Должен ли я пока не бросать свою основную работу?

Ладно, значит, стихотворение может вас не заинтересовать. Если нет, то приведенные ниже таблицы предоставят вам серьезное представление о данных.

Штекер Ethernet-кабеля Распиновка RJ45 (цвет проводки) Таблица для T568B

В приведенной ниже таблице показано правильное подключение Ethernet-штекера с ориентацией цветных проводов к контактам для кабеля Cat6, который мы будем производить (т. е. более распространенный стандарт T568B). кабель, с позвоночником). См. также диаграммы ниже в пошаговых инструкциях.

Распиновка Ethernet RJ45 для T568A

Просто для полноты картины я приведу порядок цветов кабеля для другого стандарта кабельной вилки Ethernet (T568A). Помните, что нельзя смешивать два на одном кабеле! Если только вам не нужен перекрестный кабель.

Перекрестный кабель Ethernet RJ45

ПРИМЕЧАНИЕ. Конечно, если вы хотите сделать перекрестный кабель, вы можете сделать проводку кабеля с различными стандартными выравниваниями на каждом штекере (т. е. на одном конце будет T568B, а на другой T568A). Ниже также есть схема, показывающая провода в цвете.

Распиновка проводки перекрестного кабеля Ethernet

Да, вот еще несколько приемов запоминания!

Вы можете запомнить, какие кабели переключаются, запомнив от двенадцати тридцати шести до тридцати шести двенадцати (от 12 36 до 36 12) нумерацию контактов вилки кабеля Ethernet, указанную выше.

Это означает, что 1 соответствует 3, 2 соответствует 6; 3 идет к 1 и 6 идет к 2.

Это дает вам соответствующий переключатель T568A на T568B (и наоборот, т.е. T568 B на T568 A).

• Его легче запомнить, потому что кажется, что это всего лишь 2 пары цифр, а затем перевернутые.
• Первая пара равна 12, скажем, 12 месяцам в году.
• Вторая пара равна 36 (ну, 3 следует из 1 и 2, а 36 — это три раза по 12 в первой паре).
• Или используя 1, 2, 3: первые числа 1, 2 и 3, а последнее число 1 x 2 x 3, что равно 6.

Будет полезно, если вы вспомните, что первые три числа равны 123. Так просто! 3 — это крючок для получения последней пары, так как 12 умножить на 3 дает вторую пару. Есть много разных крючков для запоминания, которые вы можете использовать.

Все еще испытываете трудности с визуализацией распиновки кроссовера? Вот схема, надеюсь поможет.

Распиновка перекрестного кабеля RJ45

Распиновка RJ45 для создания перекрестного кабеля Ethernet. Это полезно для визуализации схемы кроссовера rj45 с распиновкой «12», «36» и «36», «12», чтобы она выглядела проще, чем кажется. Обратите внимание, что все, что у нас есть на самом деле, это замена пары оранжевых базовых цветов на пару зеленых базовых цветов.

Хорошо, теперь о методе.

Следуйте приведенным ниже пошаговым инструкциям.

Примечание. Термин «соединительный» кабель — это еще один способ описания более короткого или проложенного в помещении кабеля.

Шаг 1: Разрежьте и зачистите

Кабель не вы! (Wink!)

Разрежьте и зачистите оболочку кабеля примерно на полтора дюйма до конца. Как мы заявляем в другом месте, мы владеем инструментом TRENDNet для резки и зачистки, но, очевидно, используем тот, который вы предпочитаете. Ссылки на инструменты см. ниже.

Шаг 2. Разведите провода кабеля Ethernet

Разведите четыре провода в стороны. Для категории 5e вы можете использовать шнурок, чтобы снять куртку ниже, если вам нужно, а затем обрезать шнурок. Как вы, возможно, знаете, перед вставкой в ​​штекер Ethernet-кабеля необходимо отрезать стержень кабеля Cat 6.

Шаг 3. Раскрутите пары проводов

Раскрутите пары проводов и аккуратно выровняйте их в выбранной вами ориентации на основе разводки контактов RJ45, моей поэмы о распиновке, таблицы (таблиц) выше или изображения разводки RJ45 Ethernet ниже (показан T568B) .

Базовая схема разводки контактов RJ45 T568B при вставке в разъем RJ45 (примечание: вкладка сзади)

Это упрощенная версия. В противном случае вы можете использовать более подробную схему выводов RJ45 1 выше.

ПРИМЕЧАНИЕ. Не раскручивайте их по кабелю дальше, чем начинается оболочка; вы должны стремиться оставить как можно большую часть кабеля скрученной.

Шаг 4. Обрежьте еще раз (равномерно)

Обрежьте провода как можно прямее, примерно на полдюйма от конца оболочки. Это важно, так как вы хотите, чтобы все они располагались равномерно внутри штекера кабеля. Если вы хотите, вы можете приложить его к ботинку и сначала сделать отметку ручкой с несмываемыми чернилами.

Шаг 5. Вставьте провода в штекер кабеля Ethernet

Осторожно полностью вставьте провода в модульный разъем, убедившись, что каждый провод проходит через соответствующие направляющие внутри разъема. Опять же, убедитесь, что вы ссылаетесь на схему выводов RJ45 на этом важном этапе, пока не запомните ее.

Шаг 6: Обожмите!

Вставьте разъем внутрь обжимного инструмента и сожмите обжимной инструмент до упора.

Итак, это один конец нашей проводки RJ45.

Повторите описанные выше шаги, чтобы присоединить другой штекер к другому концу кабеля.

Как я уже писал выше, вы можете сделать перекрестный кабель Ethernet, сделав другой конец T568A, как показано на рисунке ниже.

Схема контактов RJ45 для T568 A

Приведенная ниже схема контактов RJ45 Ethernet все еще используется, просто в наши дни T568B более распространен. Это влияет на то, как провода расходятся от основного кабеля. В конце концов, если вы убедитесь, что используете одинаковую распиновку на каждом конце, у вас будет рабочий кабель Ethernet.

Схема контактов Cat5, показывающая, как сделать проводку штекера Ethernet, вставленного в разъем RJ45

В идеале, чтобы убедиться, что вы правильно заделываете каждый конец кабеля, используйте кабельный тестер для проверки каждого контакта (см. ссылку на дешевый кабельный тестер в инструментах ниже). Именно тогда вы узнаете, достаточно ли ровно обрезали пары проводов!

Распиновка перекрестного кабеля RJ45

Чтобы сделать перекрестный кабель Ethernet, кабельные наконечники должны быть подключены следующим образом:

Наконечники перекрестного кабеля Ethernet. Видите ли вы схему от 12 36 до 36 12? Вкладки сзади (как обычно).

Теперь, когда вы сделали кабель, что дальше? Возможно, вы захотите использовать его в качестве кабеля Ethernet для игр в собственной локальной сети или, возможно, для подключения к Интернету. Приятно остановиться и напомнить себе, что вы используете кабель Ethernet, который вы сделали !

Если вы ищете дешевые кабельные вилки RJ45 (разъемы кабеля Ethernet), проводку Ethernet и т. д., перейдите по ссылкам ниже.

Если вы собираетесь пройти курс Network Tech (например, Cisco CCNA), начните с этого руководства, чтобы немного попрактиковаться. необходимые инструменты и решите, собираетесь ли вы использовать сетевые кабели Cat 5e или Cat 6 (со шлицами для увеличения разделительного расстояния по соображениям производительности).

Я надеюсь, что приведенный ниже список поможет.

Официальное примечание. Эти ссылки предоставляются для вашего удобства и не обязательно являются рекомендациями одного бренда по сравнению с другим. Полезный список — это то, что мы хотим предоставить — если у вас есть предложения для других, оставьте их в комментариях в конце статьи. Мы можем получить очень небольшую плату за то, что порекомендовали вас, при условии, что ваша покупка соответствует требованиям, но это не повлияет на ваши расходы.

Вы собираетесь сделать один из них, но вы можете начать с длинного кабеля CAT6 и сделать несколько меньших кабелей для практики, следуя приведенным выше схемам разводки разъемов RJ-45. Они пригодятся и позже. По понятным причинам я всегда ношу с собой соединительный кабель в своем наборе инструментов, так что в любом случае рекомендуется приобрести длинный.

Чем длиннее, тем лучше, особенно при попытке подключиться к настенному порту или переключателю, который находится на расстоянии. Или вы можете отрезать и попрактиковаться в проводке и обжиме.

Если вы хотите, вы можете просто получить дешевый кабель «Amazon Basics»:

Вы можете найти их соединительный кабель для неэкранированной витой пары (UTP) здесь>.

Розовые перекрестные кабели rj45 в моде.

РОЗОВЫЙ — это новый черный! Э… Синий?

Возможно, вы знаете, что теперь эти перекрестные кабели можно приобрести в разных цветах.

Вам может понравиться 15-футовый розовый кабель UTP!

Или, если на то пошло, вы можете найти свой собственный цвет кабеля. Возможно, он станет визитной карточкой ваших инсталляций!

Привет нашим женщинам в технике!

НЕ забудьте ФИОЛЕТОВЫЙ! Переходите по ссылке и ищите, если хотите!

Итак, вот несколько вариантов коротких кабелей. Не стесняйтесь искать вокруг и найти свой собственный источник. Идем дальше!

Купить кабель оптом = дешевый кабель RJ45!

Возможно, вы готовы покупать оптом, чтобы сэкономить. Для этого вам нужно найти тяговый трос, как показано ниже.

Ethernet-кабель категории 5e длиной 300 м (проводная UTP с серым кабелем типа Cat5e)

Ethernet-кабель Cat5e

Этот кабель длиной 1000 футов (308 метров) является наиболее дешевым способом его приобретения. Но он может быть просто слишком большим и слишком большим, поэтому я перечисляю его последним. Если вы только начинаете, я думаю, вы можете получить это, так как всегда будут приложения, и это будет идти быстрее, чем вы думаете.

Если вы внимательно посмотрите на картинку, то увидите, что в стенке коробки есть центральное отверстие, так что вы можете протянуть его по мере необходимости (идеально подходит для длинных пробегов) с зажимом, чтобы удерживать конец кабеля до следующего использовать.

Разъемы Cat 5 RJ45

Получите большую упаковку разъемов Cat 5

Используется с моим обжимным инструментом TRENDnet для изготовления новых кабелей или ремонта поврежденных. Купите большую пачку! Вероятно, вы будете использовать многие из них.

(Эти разъемы также называются штекерами 8P8C.)

Я ношу один из них с собой на случай, если мне понадобится быстро сделать более длинный кабель. Это необязательно для этого упражнения, но удобно, если вы обрезаете длинный кабель, а затем вам нужно его снова подключить!

На мой взгляд, они выглядят не лучшим образом, поэтому вы можете предпочесть такие соединители.
В зависимости от того, что вы собираетесь делать, вы также можете подумать о покупке следующего инструмента сейчас, хотя пока это необязательно (я сказал, что это необязательно?).

Я использую Pro3000 для тонирования и трассировки проводов Ethernet. Это особенно удобно, когда установщики кабелей не маркируют ни один из портов! Если вы собираетесь прокладывать кабели – ПОМЕТИТЕ ПОРТЫ, пожалуйста!

Возможно, со временем вам понадобятся и другие кабели.

Дополнительные кабели, на которые вы можете обратить внимание:

• Кабель SATA

• • Firewire 800 — Firewire 800
  • Firewire 400 — Firewire 800
  • USB A на тип B
  • USB A на Mini B
  • и USB A на Micro B

Инструменты для подключения проводки RJ45

Выше я упомянул, что есть еще одна статья со всеми инструментами, которые помогут вам выполнить проводку RJ45, но я также приведу несколько наиболее важных из них ниже.

То, что вам нужно использовать, следуя приведенным выше рисункам распиновки RJ45.

Я использую их не только для изготовления новых сетевых кабелей, но и для замены поврежденных разъемов RJ45 на существующих кабелях, используя, конечно же, приведенную выше поэму о распиновке RJ45!

Это мой любимый инструмент для обжима и зачистки. Если вы хотите, вы можете поискать на Amazon, чтобы найти бренд по своему вкусу (или цену, если на то пошло!).

Более популярным среди коллег является кримпер Klein Tools.

Бриллиант для резки, зачистки и обжима.

Храповой механизм облегчает работу. Универсален, так как обжимает 4-, 6- и 8-контактные модульные разъемы (RJ22, RJ11/RJ12 и RJ45).

Этот базовый тестер сетевого кабеля используется для определения качества кабеля, его качества или неправильного подключения. Вы всегда будете использовать этот или подобный этому.

Также для большего списка я написал статью, в которой даны все расходные материалы, а также список инструментов, которые вам понадобятся в качестве специалиста по ремонту компьютеров (не волнуйтесь, если вы никогда не захотите стать специалистом по ремонту компьютеров, но этот список золотой!).

В нем есть практически все расходные материалы, которые вам понадобятся, а также инструменты, которые я использую и считаю лучшими в своей работе.

Если вам недостаточно объяснения того, как сделать собственный кабель Ethernet, вот видео!

Вот простой видеоурок, который занимает менее 10 минут и показывает, что любой может это сделать. Проверьте мои ссылки чуть выше, чтобы проверить цены, прежде чем покупать какие-либо инструменты!

Вы новичок в прокладке кабелей и установке сетей?

Если вы ищете распиновку RJ45, то, скорее всего, да! Вам рекомендуется ознакомиться с книгой Майка Мейерса в сети CompTIA, а также с книгой ниже. Мы упоминали книги Майка Мейерса раньше, но, конечно, вы можете прочитать несколько книг и получить другую сеть CompTIA плюс книгу, если хотите.

Это очень удобно, и, как обычно, учебный курс CompTIA охватывает множество базовых или фундаментальных знаний, которые вам нужны.

Я знаю, что вы, возможно, не собираетесь сдавать экзамены и становиться сертифицированным специалистом по компьютерным сетям. Тем не менее, эта книга дает ценные знания, прежде чем вы начнете резать и обжимать в достаточной степени.

Для начинающих это книга, охватывающая основы, и действительно является важным инструментом сетевого специалиста, независимо от того, собираетесь ли вы действительно сдавать тест CompTIA или нет.

Книга Майка Мейерса CompTIA Network+ — отличный способ расширить свои знания о компьютерных сетях. Нажмите на изображение обложки, чтобы проверить его на Amazon.

На этом статья о схемах распиновки разъемов RJ45 и шагах по подключению завершена. Я действительно надеюсь, что вы найдете методы запоминания полезными, чтобы вы могли запомнить цвета проводки. Ведь именно для этого я его создал! Пожалуйста, добавьте свои комментарии ниже.

Краткий обзор того, как легко выполнить проводку RJ45

Я показал пошаговые инструкции по подключению каждой вилки Ethernet-кабеля RJ45, чтобы составить коммутационный кабель Ethernet (или перекрестный кабель RJ45) с бонусным видео. Теперь у вас есть RJ45 Pinout Poem, и дурацкое запоминающееся изображение, так что вам больше никогда не понадобится схема распиновки! Кроме того, теперь у вас есть все схемы выводов RJ45 , которым вы должны следовать.

Цвета RJ45 и схемы проводки
