Система RDS

Главная → Статьи → Система RDS

Нам нередко задают вопросы по поводу расшифровки понятия RDS, его предназначения и о том, как это использовать на практике. Например, довольно часто слышим такой вопрос: «Моё радио периодически само начинает перенастраиваться на другую станцию. Радио неисправно?» Мы решили ответить одной статьей на все ваши вопросы — так все смогут понять и применять полученные знания.

Radio Data System — это стандарт передачи информационных сообщений по каналам ЧМ-радиовещания в диапазоне FM(УКВ). Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ такой дополнительной информацией. Декодируя эти данные, радиоприемное устройство предоставляет пользователю удобные функции по использованию этой информации.

В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY, RT.

  • PI (Program Identification Code): Код идентификации программы.

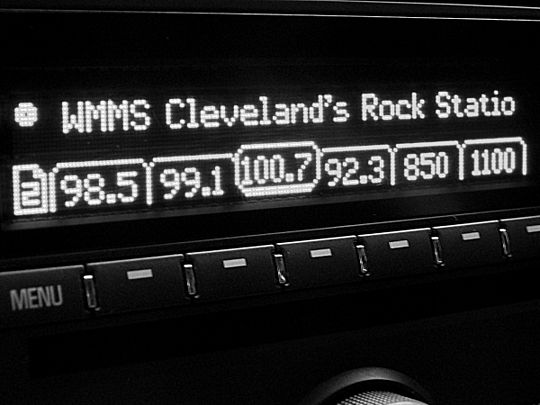

  • PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.
  • AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну и ту же программу, т.е. имеющих один и тот же PI.
  • TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передающей информацию о дорожном движении.
  • TA (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентификационные данные, показывающие, передается или не передается информация о дорожном движении.
  • EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в сетях, отличных от сети текущего приема.
  • PTY (Program Type Code): Код типа программы. Отражает содержание программы, например: новости, легкая музыка, спорт и т. д.
  • RT (Radio Text): Короткие сообщения о текущей песне или имени исполнителя, передаваемые радиовещательной станцией.
Режим AF (Alternative Frequencies — альтернативные частоты)

Когда данный режим включен, а сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.

Для включения режима нажмите кнопку AF. При включенном режиме AF автоматический и ручной поиск радиостанций производится только по радиостанциям, передающим сигналы RDS. Если ваше радио самопроизвольно меняет частоту радиостанции, а вы это «не заказывали» — проверьте, не включен ли у радио режим AF.

Режим TA (Traffic Announcement , прослушивание сообщений о дорожном движении)

Когда включен режим ТА и передается сообщение о дорожном движении, то устройство временно переключится в режим радиоприемника, если оно находится в другом режиме воспроизведения. Также устройство временно переключится на радиостанцию в другой сети вещания (EON), если система EON обнаружит передачу сообщений о дорожном движении по другой программе. Для включения режима нажмите кнопку TA.

Использование кода PTY (Program TYpe) для выбора программ

Нажмите в режиме радио кнопку PTY затем выберите необходимый тип программы из следующего списка:

  • NEWS — новости
  • СURRENT AFFAIRS — деловые новости
  • INFORMATION — информация
  • SPORT — спорт
  • EDUCATION — образование
  • DRAMA — драма
  • CULTURES — культура
  • SCIENCE — наука
  • VARIED SPEECH — программы без определенного типа
  • POP MUSIC — поп-музыка
  • ROCK MUSIC — рок-музыка
  • EASY LISTENING M — эстрадная музыка
  • LIGHT CLASSIC M — легкая классическая музыка
  • SERIOUS CLASSICS — серьезная классическая музыка
  • OTHER MUSIC — другая музыка
  • WEATHER METR — погода
  • FINANCE — финансы
  • CHILDREN’S PROG — детские программы
  • SOCIAL AFFAIRS — социальные программы
  • RELIGION — религиозные программы
  • PHONEIR — программы с участием слушателей
  • TRAVEL&TOURING — путешествия
  • LEISURE&TOURING — досуг
  • JAZZ MUSIC — джаз
  • COUNTRY MUSIC— кантри
  • NATIONAL MUSIC — национальная музыка
  • OLDIES MUSIC — старые мелодии
  • FOLK MUSIC — народная музыка
  • DOCUMENTARY — документальные программы
  • ALL SPEECH — общение на любые темы

После выбора включится автоматический поиск программы выбранного типа, при этом звук устройства будет отключен. После обнаружения радиостанции с искомым PTY начнётся ее воспроизведение. Если радиостанции с искомым PTY не будет обнаружено за один полный цикл настройки, устройство вернется к воспроизведению предыдущей радиостанции.

Хочется отметить исходя из практических наблюдений, что, к сожалению, чаще всего функционалу RDS в России сами радиостанции не уделяют должного внимания даже при наличии оборудования, позволяющего использовать полный RDS-функционал в своем вещании. Чаще всего RDS в эфире станции ограничивается указанием её названия и телефона для дозвона. Иногда встречаются станции, которые кодируют в вещание информацию RT, где указывают название песни и исполнителя, но это почему-то большая редкость. Чаще всего в RT просто запихивают какой-нибудь постоянный рекламный текст. Будем надеяться на то, что совесть у наших покорителей FM-эфира проснётся и они начнут относиться более тщательно относиться к удобству своих слушателей и к повышению собственномого рейтинга.

Если у вас остались еще вопросы по работе RDS — задавайте, ответим в этой же статье.

FM,  RDS

22.06.2015, 5727 просмотров.

Radio Data System



1. История.

(History)

С конца 1970-х лет, сначала в Германии, а затем в других странах Западной Европы, начали материализоваться мысль о необходимости для помощи водителю в сложных дорожных ситуациях. регулярная отчетность дорожной сетью FM-радиостанций-это как раз что нужно после прослушивания радио во время поездки, почти все. но все-таки стоит предупредить слушателя, что станция теперь передает, поэтому он нуждается в информации. И желательно специального управляющего сигнала, особенно если на данный момент он слушает радио и магнитофоны или CD. первые системы с такими функциями ARI, нем. Autofahrer Rundfunk Information (Autofahrer Rundfunk В Информации) появилась в начале 1980-х, и с 1986 года в странах Западной Европы началась опытная эксплуатация новой системы.

В начале 1990-х Европейский вещательный союз принял рекомендацию о системе передачи данных RDS (РДС) вещательных станций, работающих в диапазоне FM 65 (ФМ 65) — 108 МГц.

Этот стандарт был впервые опубликован CENELEC (ЕКСЭТ) для 1990 году как EN 50067 (АН 50067). был пересмотрен дважды CENELEC (ЕКСЭТ) для 1992 (И 1992) 1998 лет.

Стандарт В 1999 году RDS IEC (62106 РДС МЭК) был принят в члены Европейского вещательного союза EBU (ЕВС) как единый универсальный стандарт.

Система предоставляет слушателям целого ряда новых услуг:

  • Возможность оперативного получения информации водителем о заторы и пробки на основных дорогах, возможных путях объезда, метеоусловиях и т. д.
  • Передачи информации о полученном станции: название, характер вещания.
  • Синхронизировать часы радио со стандартным радио.

Радиоприемник должен реагировать на сопровождающие эти сообщения управления сигналы автоматически, чтобы не отвлекать водителя от машины. эта рекомендация предполагает дальнейшее развитие системы, и, следовательно, содержит еще несколько вариантов для использования этого канала передачи данных, которые подразделяются на основные, дополнительные и вспомогательные.

Отличительной особенностью данного стандарта является использование его при передаче в сетях радиовещания подкачки поднесущей на диапазон вещания. принцип сочетания канал передачи данных в системе RDS (РДС) аналогичные тем, которые используются в передаче телетекста. только вместо разделения времени передачи телетекста строчные синхронизирующие импульсы в начале каждого кадра на радиочастоты используется: для передачи данных выделяется узкая полоса вокруг поднесущей 57 кГц. Потому что эта группа находится выше, чем передается стерео сигнал обычного эфирного вещания не создается. Впрочем, это относится только к системе стереофонического вещания с пилот-тоном CCIR (МККР), и поэтому простой перенос системы в диапазоне УКВ OIRT (ОИРТ) просто физически невозможно.

Стандарты IEC не применять в США. есть RDS (РДС) существует в виде слегка модифицированный вариант, названный RBDS (РБДС) и адаптированы для удовлетворения конкретных потребностей североамериканского FM-радио стандарт. RBDS (РБДС) официальное название ННЦХ-4-А и находится в ведении Национального комитета по радио в США.

Radio Data System — Википедия. Что такое Radio Data System

Radio Data System (англ. Radio Data System, RDS) — многоцелевой стандарт, предназначенный для передачи информационных сообщений по каналам ЧМ-радиовещания в диапазоне УКВ. Нашёл наиболее широкое применение в автомобильных магнитолах/радиоприёмниках, для отображения на их дисплеях сопутствующей радиопередачам информации, передаваемой радиостанциями.

История

С конца 1970-х годов сначала в Германии, а потом и в других странах Западной Европы начала материализовываться идея о необходимости помощи водителям в сложных дорожных ситуациях. Регулярная передача сообщений о дорожной обстановке сетью FM-радиостанций — это как раз то что нужно, ведь слушают радиоприёмник во время поездки почти все. Но хорошо бы ещё и предупредить слушателя, что именно эта радиостанция сейчас передаёт так необходимую ему информацию. И осуществить это желательно специальным управляющим сигналом, особенно если в данный момент он слушает не радио, а магнитофонную запись или компакт-диск. Первые системы с подобными функциями (ARI, нем. Autofahrer Rundfunk Information) появились еще в начале 1980-х, а с 1986 года в странах Западной Европы началась экспериментальная эксплуатация новой системы. В начале 1990-х Европейский вещательный союз принял рекомендацию о системе передачи данных RDS радиовещательными станциями, работающими в диапазоне FM (65—108 МГц).

Стандарт впервые опубликован CENELEC в 1990 году как EN 50067[1]. Дважды пересматривался CENELEC в 1992 и 1998 годах.

В 1999 году стандарт RDS IEC 62106 был принят членами Европейского радиовещательного союза (EBU) в качестве единого многоцелевого стандарта.

Система предусматривала предоставление слушателям целого ряда новых услуг:

  • возможность оперативного получения информации водителем о заторах и пробках на крупных автодорогах, возможных путях объезда, метеоусловиях и т. д.
  • передачу информации о принимаемой станции: название, характер вещания
  • синхронизация часов радиоприёмника с эталонными на радиостанции

Радиоприёмник должен реагировать на сопровождающие эти сообщения управляющие сигналы автоматически, чтобы не отвлекать водителя от машины. Рекомендация предполагает дальнейшее развитие системы, и поэтому содержит ещё несколько вариантов использования этого канала передачи данных, которые разделяются на основные, дополнительные и вспомогательные.

Отличительной особенностью данного стандарта является использование его при передаче в сетях радиовещания и телевидения (радиовызов на поднесущей вещательного диапазона). Сам принцип совмещения канала передачи данных в системе RDS аналогичен используемому при передаче телетекста. Только вместо временного разделения (передача телетекста происходит вместе с синхронизирующими строчными импульсами в начале каждого кадра) в радиовещании используется частотное: для передачи данных выделена узкая полоса вокруг поднесущей 57 кГц. Поскольку эта полоса расположена выше передаваемого стереофонического сигнала, помех обычному радиовещанию не создаётся. Однако, сказанное относится только к системе стереофонического радиовещания с пилот-тоном (CCIR), а потому простой перенос системы в диапазон УКВ (OIRT) просто физически невозможен.

Стандарты IEC не действуют в США. Там RDS существует в виде несколько изменённого варианта, называемого RBDS и адаптированного для удовлетворения конкретных потребностей североамериканских FM-радиостанций. Стандарт RBDS имеет официальное название NRSC-4-А и находится в ведении Национального комитета по радиосистемам США (англ.).

Функции RDS

В настоящее время в системе RDS предусмотрена возможность реализации большого количества функций, однако, как правило, в RDS-радиоприёмниках используются только пять основных, так называемых базисных, функций:

ID Расшифровка Описание
Базисные функции
PI Programme Identification
Идентификация программ
отображение на табло приёмника названия принимаемой программы (радиостанции) и номинал её рабочей частоты
AF Alternative Frequencies list
Список альтернативных частот
возможность автоматизированной перестройки радиоприёмника, например в случае ухудшения приёма сигналов на данной частоте, на другие частоты, на которых также осуществляется передача сигналов данной программы
PS Programme Service name
Служебное название программы
информирует о названии программ, передаваемых радиостанцией
TP Traffic Programme identification
Идентификация программ дорожных сообщений
содержит информацию о порядке организации движения на трассе
TA Traffic Announcement identification
Сообщение о дорожном движении
содержит информацию об изменениях обстановки на дороге
Дополнительные функции
EON Enhanced Other Networks information
Взаимодействие с другими сетями
обеспечивает переключение приёмника на другой канал (возможно задание до 8 настроек), по которому передаётся служебная информация, например, о дорожной обстановке, не транслируемая принимаемой в данный момент радиостанцией
PTY Programme TYpe
Идентификация типа программы
используется для автоматического управления приёмником с целью выбора программ заданного типа, всего в стандарте предусмотрена идентификация 32 вариантов типов программ
MS Music Speech switch
Переключатель «Музыка/Речь»
используется для автоматического переключения уровня громкости или корректирующих частотных фильтров в соответствии с видом принимаемой программы
CT Clock Time and date
Текущее время и дата
непрерывно обновляемая информация о дате и точном местном времени, которая может использоваться для отображения или автоматической установки и подстройки часов
DI Decoder Identification and dynamic PTY indicator
Идентификация декодера и динамический PTY индикатор
обозначает тип передаваемого сигнала (моно, стерео, стерео с компрессией) и может использоваться для автоматического переключения режима работы декодера
RT RadioText
Радиотекст
передача коротких, до 64 символов, текстовых сообщений, отображаемых на табло приёмника
RP Radio Paging
Радиопейджинг
передача буквенно-цифровых пейджинговых сообщений
EWS Emergency Warning System
Система аварийного оповещения
предназначена для обеспечения кодирования предупреждающих сообщений. Эти сообщения передаются только в критических ситуациях и определяются только специальными приёмниками
IH In House application
Бытовое применение
относится к данным, которые нужно декодировать только оператором. Некоторые примеры представляют собой идентификацию источника передачи, с дистанционной коммутацией сетей и вызов персонала. Применение кодирования программ может решаться каждым оператором
ODA Open Data Applications
Открытые прикладные программы данных
позволяют программам данных, заранее не определённым стандартом, передаваться в числе названных групп при передаче сигнала RDS
TDC Transparent Data Channels
«Прозрачные» каналы данных
состоят из 32 каналов, которые могут использоваться для передачи любого типа данных
DGPS Differential GPS correction data services
Услуга дифференциальной коррекции GPS данных
передача в составе RDS-сигналов величин так называемых дифференциальных поправок для глобальной спутниковой навигационной системы GPS, позволяющих существенно повысить результирующую точность определения координат
TMC Traffic Message Channel
Канал автодорожных сообщений
предназначен для использования при передаче кодированной информации о дорожной обстановке. Кодирование TMC осуществляется по отдельному стандарту CEN ENV 12313-1

Стандарт разрешает использование только символов латинского алфавита. Другие наборы символов могут быть реализованы в рамках функции ODA. Подходящие таблицы символов, соответствующие ISO/IEC 10646, включены в версию стандарта RDS 2009 года.

Примечания

Литература

  • Что такое RDS? // Журнал «Радио», 1996. — № 7. — с. 55, 56.
  • Мелешко И., Приёмник сигналов RDS // Журнал «Радио», 1999. — № 7. — с. 20, 21, № 8. — с. 35, 36.
  • Мелешко И., RDS — структура сигнала // Журнал «Радио», 2000. — № 10. — с. 18, 19, 27.

Ссылки

Моя свобода – это радиоприёмник: эволюция автомобильного радио

Эволюция радио

Считается, что первый автомобильный радиоприемник появился в 1930 году. Им стал Motorola 5T71 американской компании Galvin Manufacturing Corporation, будущей Motorola. Сегодня на дворе 2018-й, а значит, аналоговое радио звучит в наших автомобилях практически в неизменном виде уже… 88 лет! Редкостный пример долгожительства и консерватизма, надо заметить.

Да, радио в машине с годами приобрело информативный дисплей, автоматическую настройку и память, в его сигнал «вплетена» полезная информация в формате RDS, но в целом оно фактически осталось таким же, как и на заре автомобилизации – принимающим старый добрый аналоговый сигнал. Впрочем, аналоговое радио постепенно уступает позиции цифровому: все больше стран планируют отказ от вещания в «аналоге» и переходят на «цифру».

Главное преимущество цифровых стандартов – гораздо большая плотность станций. Сейчас в «аналоге» сетка частот такова, что промежутки между станциями FM-диапазона 87,5 — 108 МГц составляют не менее 400 килогерц. С такой сеткой в диапазоне помещается около полусотни станций, и пустых участков нет потому, что любой редкий случай выставления высвободившейся частоты на конкурс, скажем, в московском регионе, вызывает нешуточный ажиотаж среди медиакомпаний. Если вещание перевести на цифровой стандарт, количество свободных частот увеличится раз в двадцать. А значит, получить место для вещания будет легче. Может, даже вырастет количество интересных узкоформатных станций, среди которых каждый найдет что-то по душе.

Как это работает?

В Европе в качестве цифрового стандарта принят DAB — Digital Audio Broadcasting. Сегодня он уже существует в версии DAB+, но мы для простоты будем называть его просто DAB.

Исторически сложилось, что DAB-вещание обосновалось в диапазоне частот 175-239 МГц. Этот участок разбит на фиксированные каналы, в каждом из которых может работать полтора-два десятка станций, не мешая друг другу. Для того чтобы «ловить» цифровое радио, нужен соответствующий приемник, в котором имеется DAB-тюнер. Сегодня в ассортименте большинства известных брендов есть автомобильные головные устройства, имеющие в своем составе как аналоговый тюнер для участка 87,5 — 108 МГц, так и цифровой, для участка 175 — 239 МГц.

Антенна для DAB может представлять собой небольшую коробочку, наклеиваемую в угол лобового стекла автомобиля.

Если головное устройство в машине не умеет принимать DAB, а менять его не предполагается, можно приобрести отдельный DAB-приемник, выполненный в виде штекера в прикуриватель. Он тоже потребует выведения отдельной приемной антенны, а с автомобильной аудиосистемой соединяется либо через ее линейный вход, либо через вход AUX, либо через встроенный в DAB-приемник аналоговый FM-трансмиттер.

Количество и качество

Главный плюс DAB – расширение частотного ресурса и появление большого количества узкосегментированных радиостанций. Скажем, радио для любителей собак, разговоров исключительно о политике, любителей рыбной ловли или фанатов «Локомотива».

Главных минусов – два. Во-первых, это, конечно же, необходимость покупать новую автомагнитолу. А во-вторых, как ни парадоксально – отсутствие сколь-либо заметных улучшений в качестве звучания. Реальность такова, что цифровое радио DAB на одной и той же акустической системе звучит ничуть не лучше аналогового…

И увеличение радиуса вещания «цифра» тоже не дает. Скорее, наоборот: при выходе из зоны устойчивого вещания, когда вы, к примеру, выезжаете за город, аналоговая станция достаточно долго продолжает звучать, потом появляются легкий шум и помехи, затем они нарастают и, наконец, музыка или голос полностью тонут в шумах. А DAB-станция уже на границе легких помех пропадает разом… Особенно неприятен этот эффект в плотной высотной городской застройке, где встречаются «пробелы» DAB-покрытия. Там, где «аналог» просто временно ухудшает качество, «цифра» начинает «проглатывать» куски. Иногда не спасает даже буферизация цифрового потока в приемнике, рассчитанная как раз на такие случаи.

DAB-вещание в мире и в России

Цифровое радиовещание появилось более двух десятков лет назад, но единого стандарта цифрового радиовещания в мировом масштабе нет. В США местный цифровой формат под названием HD-radio не совместим с европейским DAB: там применено гибридное вещание одновременно «цифры» и «аналога» на традиционных «аналоговых» частотах. Китайский CDR (China DigitalRadio) с европейским цифровым радио тоже несовместим.

Но и внутри самой Европы нет единства. Правда, не в стандартах, а в подходе к концепции. Единственной страной, целиком перешедшей на DAB и полностью прекратившей вещание в аналоговом формате, в конце 2017 года стала Норвегия. Близка к тому и Великобритания. Наряду с аналоговыми, DAB-радиостанции работают в Италии, Германии, Франции, Австрии, Бельгии, Греции, Швеции, Нидерландах и еще ряде стран, и до полного вытеснения «аналога» там весьма далеко. В то же время около половины европейских стран находятся в положении глубоко раздумывающих о введении DAB. К примеру, буквально в прошлом году «цифра» появилась в эфире Чехии, но зато Латвия, два года тестировавшая цифровое радиовещание, от DAB отказалась, сочтя его нецелесообразным.

В России DAB-вещание не ведется. У Минкомсвязи есть к нему интерес, и не раз анонсировалось введение «цифры» в будущем, но пока никаких реальных подвижек нет.

Вернее, почти нет. Несколько лет назад в Москве проводилось пробное тестовое вещание с размещением передатчиков на Останкинской башне, к тому же существует отечественный собственный стандарт РАВИС. Правда, тоже несовместимый с DAB.

Почему внедрение «цифры» в нашей стране идёт, мягко выражаясь, вяло? Во-первых, из-за опасений невостребованности DAB среди вещателей. Все радиостанции живут за счет рекламы, а общего бюджета всего рекламного рынка России просто не хватит на возросшее в несколько раз количество станций. Ну и, как минимум, нужно дождаться ухода в «цифру» телевидения, потому что сейчас DAB-диапазон у нас занят аналоговым телевещанием: на этих частотах сидят каналы НТВ, Россия-1 и Матч.

Радио через спутник

Говоря об эволюции радио, нельзя не упомянуть это отдельное и особое направление радиовещания, также ориентированное в основном на автомобилистов. Принципиальным и важнейшим его отличием от наземного радиовещания (что аналогового, что цифрового) является огромный радиус охвата. Если наземное радио работает в радиусе 50-80 километров от передающей антенны, то спутниковое работает везде. Неудивительно, что появилось оно именно в США с их развитой автоиндустрией, массовыми дальними грузоперевозками и популярным среди населения автомобильным туризмом. Можно ехать десятки и сотни километров от города к городу, пересекать границы штатов – и везде любимая радиостанция будет с тобой!

Спутниковое радио до сих пор остается фирменной американской фишкой. В начале 90-х годов появились две компании спутникового вещания — Sirius и XMRadio, а в 2008 году они объединились под общим названием SiriusXM. Вещание ведется на частотах 2332,5 — 2345,0 МГц с четырех спутников и через сети дополнительных земных ретрансляторов на территории США, Канады и в 300-километровой морской зоне вдоль побережья. На других континентах и в иных странах SiriusXM не ловится. Однако известны случаи приема даже в России, когда подержанные грузовики из США, в которых был установлен приемник и чудом сохранилась оплаченная подписка, попадали в районы Чукотки и Камчатки, где захватывали край зоны вещания. Впрочем, это исключение, а не правило.

Работает SiriusXM по платным тарифам. Обычно при покупке нового автомобиля или приемника предоставляется тестовый период в 2-3 месяца, а затем требуется оплата от $11 в месяц за базовый пакет из 80 станций и дороже.

Как принимать?

Автомобили, производимые в США и для США, зачастую уже обладают встроенными тюнерами SiriusXM. В них для перехода в режим приема со спутника служит кнопочка «satellite radio». В этом случае спутниковое радио изначально интегрировано в аудиосистему и установлена антенна.

Для тех авто, где штатного тюнера с SiriusXM нет, доступны «комплекты дооснащения» по цене $50-70 – небольшие приемнички с выносной антенной и дисплеем, выглядящие как GPS-навигаторы. Такие гаджеты устанавливаются на торпедо или центральную консоль, а со штатной аудиосистемой соединяются проводом через вход AUX.

Что звучит?

Сегодня в сетке вещания SiriusXM работает 150 станций. Среди них есть каналы, которые ведут «тамошние» медийные знаменитости – Опра Уинфри, Говард Стерн, известные стендап-комики. На радиостанциях SiriusXM многие музыканты и группы дают живые концерты, которые впоследствии выходят отдельными дисками. Целый сегмент специализированных станций посвящен популярным спортивным состязаниям и околоспортивной жизни в своей сфере. Это гонки NASCAR, игры NBA и NHL, гольф-турниры серии PGA Tour и тому подобное. В спортивном вещании как нигде важна непрерывность звучания вне зависимости от маршрута и его продолжительности, поэтому трансляции спортивных событий по SiriusXM – любимое развлечение американских дальнобойщиков, коммивояжеров и прочей публики, проводящей дни и ночи за баранкой.

А вот в нашей космической стране спутниковое радиовещание – еще большая фантастика, чем цифровое DAB… Если с последним что-то рано или поздно решится, то инвестировать в спутники в расчете на сбор абонентской платы со слушателей никто никогда не рискнет. Ну а про какую-то госпрограмму в этой области говорить и вовсе не приходится…

Обзор радио-вещательного оборудования Axel Technology

Ранее мы делали обзор по телевизионному оборудованию итальянской компании Axel Technology. теперь поговорим про решения Axel для радио.

FM аудио процессоры

Falcon XT — это цифровой аудиопроцессор высшего класса, в котором есть Stereo Generator и RDS Encoder. Он имеет мощные DPS, 5-полосную архитектуру, двухдиапазонные АРУ, 3-полосный эквалайзер, стерео расширитель, а также детектор речи и 4-ре лимитера. Порт LAN и встроенный веб-сервер позволяют управлять процессором удаленно.

Falcon 3i является наиболее экономичным и высокопроизводительным процессором, объединяющим цифровой аудиопроцессор, стереогенератор и кодировщик RDS. Универсальное решение, разработанное для FM-вещания, WebRadio и спутниковых станций. 4-х полосная архитектура, 2-х полосная АРУ, 3-х полосный эквалайзер, детектору речи и 4-ре лимитера.

Falcon VS — высокопроизводительный цифровой аудиопроцессор, сочетающий в себе также стереогенератор и кодировщик RDS. Это универсальное решение, предназначенное для FM-вещания, WebRadio и спутниковых станций, обеспечивает великолепное звучание благодаря мощным DPS, 5-полосной архитектуре, двухполосным АРУ, 3-полосному эквалайзеру, стерео расширителю, детектору речи и 4-м лимитерам. Опциональный порт LAN со встроенным веб-сервером позволяет управлять процессором и настраивать звук дистанционно.

FM мониторинг и вещание

Wolf 1MS и Wolf 2MS — это системы мониторинга FM, предназначенные для мониторинга сигналов вне эфира FM. Wolf 1MS оснащен одним высококачественным FM-тюнером, а Wolf 2MS позволяет вещателю принимать до двух частот благодаря встроенному двойному тюнеру. Тюнеры независимы и могут работать тремя способами: непрерывный прием, Bandscan и SmartScan.Внутренний тюнер обеспечивает высокую производительность при приеме FM, анализе аудио RF и MPX и выводе потока данных RDS. Мониторинг, выполненный на каналах FM, может быть базовым анализом RF или расширенным измерением RF, MPX и AUDIO.

Вещательные консоли

OXYGEN 3 — это компактная трансляционная аудио консоль для эфирных и производственных студий. В основном для средних/малых радиостанций (местные станции, веб-радиостанции). OXYGEN 3 сочетает в себе простоту использования, гибкость и надежность. OXYGEN 3 является бестселлером Axel Technology. Эта модель — лидер в своей категории и устанавливается по всему миру в любых условиях окружающей среды, имеет 8 каналов с выбором ввода A/B, 3 микрофонных симметричных XLR входа, 9 несбалансированных стерео входов (RCA) и 2 встроенных телефонных гибрида. Консоль объединяет все специфические функции, необходимые для любых радиостудий, например, 2 телефонных гибрида с возможностями конференц-связи, управление студийной лампой OnAir, CUT-OFF для громкоговорителя и средство Talk-Over.

OXYGEN 3 ST – это усовершенствованная версия бестселлера среди вещательных аудио консолей Oxygen 3. Модификации подверглись 6 аудио входов из несбалансированных RCA в сбалансированные TRS. Oxygen 3 ST имеет 8 каналов с выбором ввода A/B, 3 микрофонных симметричных XLR входа, 9 стерео входов и 2 встроенных телефонных гибрида. Консоль объединяет все специфические функции, необходимые для любых радиостудий, например, 2 телефонных гибрида с возможностями конференц-связи, управление студийной лампой OnAir, CUT-OFF для громкоговорителя и средство Talk-Over.

OXYGEN 4 — это специально разработанная эфирная и производственная консоль для радиовещания, предлагающая элегантный дизайн и компактные размеры.Консоль полностью модульная, что означает гибкость в настройке. Модули ввода Mono, Stereo, Telco и Telephone могут быть размещены в любом месте шасси. Телефонный модуль имеет встроенный высококачественный телефонный гибрид, а модуль Telco может быть подключен к любому внешнему гибридному соединению. Модули Mono и Stereo оснащены выбираемыми двойными входами и тремя регуляторами тембра (опция). Консоль OXYGEN 4 доступна в трех типоразмерах: рама 10, которая может содержать 10 модулей в целом, рама 20 и рама 30.

FM – трансляция и тюнеры

Lynx — усовершенствованный вещательный цифровой FM-тюнер, предназначенный для приема, мониторинга и прослушивания FM-радиосигналов. Встроенный веб-интерфейс позволяет нескольким пользователям визуализировать все параметры и детали входящего сигнала. Настроенная частота звука доступна на аналоговом симметричном выходе (XLR), на цифровом выходе AES/EBU (XLR), на выходе наушников и через потоковую передачу по IP. В то же время. Качество и точность встроенного тюнера позволяют проводить очень строгий анализ настроенной частоты, модуляции и декодирования данных RDS.

Puma — это высококачественный FM-ресивер с быстрой перестройкой частоты, который устанавливает новые отраслевые стандарты в аппаратном радиооборудовании на базе DSP. Puma предоставляет функции мониторинга RF-FM и кодер Audio-over-IP в одном оборудовании. Благодаря встроенному цифровому DSP, Puma возвращает полный MPX-сигнал с полученной FM-частоты. Оптимизация схемы MPX обеспечивает высококачественный MPX-сигнал, который можно использовать для прямой подачи FM-передатчика или другого тракта MPX-сигнала с потрясающими характеристиками MPX. Внутренний тюнер гарантирует высокую производительность при приеме FM, анализе аудио RF и MPX и выводе потока данных RDS.

Ченджьовер и дистрибьюторы

FOX — это полностью цифровое аудиооборудование, предназначенное для рынков радио- и телевещания . Соответствует большинству требований к высокопроизводительному вещанию: два аналоговых входа, два цифровых входа, один аналоговый выход и один цифровой выход.Все входы могут быть направлены на другой аудиовыход благодаря аналого-цифровому и цифро-аналоговому преобразователю, что позволяет управлять любым видом переключения между разными входами.

IP аудио кодеры

STREAMER MAX/MAX ELITE — аудиокодер/декодер по IP (двунаправленный/дуплексный). Он совместим с большинством мировых стандартов и имеет открытую архитектуру для поддержки будущих форматов и настроек. Он сочетает в себе универсальность приложений (Studio, STL, Portable) с простотой использования, имеет как аналоговые, так и цифровые входы и выходы, чтобы обеспечить максимальную гибкость установки и подключения. Cпециально разработанный для вещательных приложений, представляет собой высококачественное и высокопроизводительное устройство с профессиональными функциями, такими как туннелирование данных для последовательного порта RS-232 и управление GPIO.

Телефонные гибриды

Macrotel X1 и Macrotel X2 — телефонная гибридная система третьего поколения от Axel Technology, обеспечивающая высочайшее качество звука. Macrotel X1 управляет одной линией POTS/PSTN, а Macrotel X2 может работать на двух линиях POTS/PSTN.Кроме того, на каждом проводном телефоне имеется возможность переключения режима “проводной-безпроводной”через один или два дополнительных четырехдиапазонных GSM-модуля, чтобы установить телефонную связь там, где проводные линии не предусмотрены.Телефонный интерфейс Macrotel X1 и Macrotel X2 идеально подходит для любой телефонной линии во всем мире. С помощью программного обеспечения пользователь устанавливает режим работы страны.

Boxtel MKII — это профессиональный студийный телефонный гибрид, разработанный для удовлетворения самых требовательных требований к радиовещанию и телевидению. Boxtel MKII — один из самых полезных инструментов для подключения уличного телефона, благодаря его небольшим размерам, простоте установки и эксплуатации, а также источнику напряжения, напрямую подключаемому к телефонной линии. Boxtel MKII легко подключается к самым популярным микшерным консолям и подходит как для работы на открытом воздухе, так и в студиях, благодаря дополнительной функции дистанционного управления и сбалансированным соединениям с автоматической компенсацией линии.

PhoneX D1 и PhoneX D2 обеспечивают аналоговый и цифровой симметричный вход и выход AES/EBU через разъемы XLR с функциями «mic/line send», переключаемых с помощью программного обеспечения. Как и в Macrotel X1 и X2, PhoneX D1 и D2 позволяет управлять одной или двумя стационарными телефонными линиями, совместно с опционально улучшенным модемом GSM Quad Band, для осуществления телефонных звонков там, где проводные линии недоступны. Расширенные функции аудио, специально предназначенные для телефонных звонков, такие как: сценарий АРУ, эхоподавитель, шумоподавитель, 2-х полосный эквалайзер, вызывающий и удерживающий звонки/аттенюатор.

Трафик, счета и планирование

DIGIWARE RADIO — это инновационное программное обеспечение для управления списками воспроизведения и создания расписаний, которое объединяет в себе интеллектуальную мощь и множество дополнительных функций в эфирной системе DJ-PRO. Расписания могут быть изменены в режиме реального времени за несколько секунд до трансляции. DIGIWARE RADIO — это комплексное программное обеспечение для программирования музыки и аудио, есть радиоприемник для любой станции. Программное обеспечение является инновационным и эффективным решением, даже когда речь идет о высокопроизводительном мультипрограммировании, когда несколько радиостанций, возможно, распределенных по многим коммерческим разделенным зонам, должны программироваться ежедневно и/или одновременно.

RAM-COMM RADIO — это программное обеспечение, которое управляет всеми бизнес-процессами отдела маркетинга и продаж, от контактов с клиентами до выставления счетов Управлением/Администрацией. RAM-COMM RADIO может управлять несколькими пользователями с полным административным контролем различных прав, связанных с каждым отдельным пользователем; программное обеспечение также подходит для небольших станций, а также для больших издательских групп; активны несколько каналов и рекламных площадок, так называемые «сплиты».

Радиотелевизионное оповещение населения в случае ЧС

В рубрику «Системы связи, оповещения и диспетчеризации» | К списку рубрик  |  К списку авторов  |  К списку публикаций

В данной статье рассматриваются различные способы локального оповещения населения, в том числе персонала объектов и водителей автотранспорта, с использованием радиосигналов телевизионного и УКВ ЧМ-вещания. Такое оповещение является наиболее оперативным и быстродействующим по сравнению с другими системами оповещения: громкоговорителями, электросиренами, сетями проводного вещания и т.п.


А.М. Шендерович
Ведущий инженер Научно-исследовательского института радио


А.А. Иванов
Ведущий инженер Научно-исследовательского института радио


В.А. Зайков
Эксперт

Система оповещения водителей автотранспорта направлена на снижение рисков и смягчение последствий чрезвычайных событий (ЧС) на дорогах, в населенных пунктах, гостиницах, на предприятиях, атомных и гидроэлектростанциях, а также других объектах. Работа такой системы не зависит от природных и дорожных условий. Применение радио как основного инструмента системы оповещения позволяет не только обеспечить это условие, но и использовать уже существующую инфраструктуру и технику, такую как телевизоры у населения и радиоприемники у водителей. При этом не затрагиваются программы радио- и телевещания в городах и других населенных пунктах, поскольку система действует локально.

Эффективное оповещение населения в случае ЧС

Наиболее результативным средством оповещения населения о ЧС является телевизионное и радиовещание.

Трансляция сообщений такого рода через крупные телецентры приводила бы к охвату значительно больших, чем зона ЧС, территорий. Поэтому для оперативного локального информирования населения целесообразно использовать мобильные маломощные передатчики. Эти передатчики могут обеспечить надежную передачу информации о ЧС в части отдельного небольшого населенного региона, где имеются техногенные риски. Телевидение способно обеспечить оповещение населения с помощью телевизионного сигнала, в изображении которого может передаваться бегущая строка (как это было сделано при аварии на Саяно-Шушенской ГЭС). Однако такой способ оповещения часто малоэффективен в условиях паники, так как требует концентрации внимания для чтения на экране телевизора. Более эффективным в подобной ситуации является метод голосового оповещения, которое передается в канале звукового сопровождения ТВ-программы. Такой метод оповещения населения о ЧС получается сравнительно недорогим, поскольку всей приемной стороной являются личные телевизоры.

В рамках требований Общероссийской комплексной системы оповещения населения (ОКСИОН) необходимо обеспечить гарантированное информирование более 60 млн человек, однако в настоящее время оповещение охватывает значительно меньшее количество людей. Радиотелевизионная система локального оповещения населения позволит, наряду с другими существующими системами, передать информацию значительно большему количеству людей, сократить сроки доведения информации до населения, превентивно обучить население поведению при ЧС, а также уменьшить затраты федерального бюджета на ликвидацию последствий ЧС. Экономическая эффективность телевизионной системы для решения указанных проблем достигается благодаря использованию в ней телевизионных приемников населения (отсутствуют затраты на приемную сторону). На передающей стороне стоимость комплекса оборудования невелика (маломощный передатчик, небольшая направленная антенна, источник питания).

Радиотелевизионная система в целом ряде случаев является единственно возможной надежной системой оповещения населения. Для ее работы не требуется создания специальных радио- или телевизионных центров, которые могут сами пострадать при ЧС. Система мобильна и может быть быстро развернута в нужных точках. Такие средства оповещения, как сирены или проводное вещание, срабатывают не сразу и не всегда пригодны к работе после ЧС. Недостаточная мобильность этих средств не позволяет их сигналам вовремя доходить до людей, которые могут оказаться в зоне бедствия. Это касается, например, тех, кто проживает вблизи рек значительно ниже по течению от мест прорыва плотин, или тех, кто находится на пути меняющего направление движения облака радиоактивного или химического выброса.

Население должно быть заранее проинструктировано, что в случае возникновения подобных ЧС необходимо использовать телевизор или радиоприемник.

Принцип работы радиотелевизионной системы оповещения

Радиотелевизионная система оповещения действует следующим образом. На передающей стороне, куда приходит сообщение о ЧС от органов МЧС, МВД и др., установлен УКВ ЧМ-передатчик МЧС, работающий на частотах метрового или дециметрового диапазонов. Излучаемая этим передатчиком частота соответствует несущей частоте звукового сопровождения ТВ-программы или частоте УКВ ЧМ-вещания.

Уровень радиосигнала передатчика МЧС на входе телевизора или УКВ-приемника должен быть больше уровня сигнала принимаемой станции примерно в два раза. При этом происходит замещение сигнала принимаемой программы сигналом, в котором передается сообщение о ЧС. На приемной стороне находятся телевизоры и радиоприемники населения. Телезрители и радиослушатели получают сообщение МЧС при просмотре или прослушивании программ.

Локальность приема сообщений МЧС заключается в том, что УКВ ЧМ-передатчик МЧС излучает передаваемый в данный район (местность) сигнал о ЧС с использованием направленной передающей антенны. Система оповещения содержит УКВ ЧМ-передатчик, установленный на подвижном средстве (автомобиль, вертолет и др.) либо в помещении (административное здание населенного пункта, гостиница и др.). Передатчик работает постоянно в дежурном режиме и включается по сигналу из центрального пункта управления МЧС, куда поступают сообщения о ЧС. Он действует на направленную антенну, излучающую сигнал в сторону населенного пункта.

Кроме показанного выше способа оповещения населения рассмотрим способ оповещения операторов крупных технических объектов.

Авария на Саяно-Шушенской ГЭС показала, что следует более тщательно контролировать параметры ГЭС и других подобных объектов в контрольных точках системы. Для этой цели предлагается использовать «черные ящики», как в авиации. Однако такие устройства не позволяют оперативно контролировать состояние объекта для предотвращения ЧС. Для оперативного контроля предлагается использовать радио. «Черные ящики», установленные в контрольных точках объекта, оборудуются УКВ ЧМ-передатчиками, которые работают в дежурном режиме. По сигналу оператора эти передатчики могут включаться и информировать оператора о параметрах в данный момент времени.

Кроме того, во время ЧС на объекте передатчик самостоятельно включается и передает оператору сведения об изменениях тех или иных параметров.

Использование системы оповещения

Право на использование данного метода оповещения населения о ЧС путем замещения сигнала звукового сопровождения ТВ-программы сигналом МЧС предусмотрено в Законе о связи в главе 10 «Управление сетями связи в чрезвычайных условиях и в условиях чрезвычайного положения», где в статье 66 «Приоритетное использование сетей связи и средств связи» сказано:

«1. Во время чрезвычайных ситуаций природного и техногенного характера, определенных законодательством Российской Федерации, уполномоченные государственные органы в порядке, определенном Правительством Российской Федерации, имеют право на приоритетное использование любых сетей связи и средств связи, а также на приостановление или ограничение использования этих сетей связи и средств связи.

2. Операторы связи должны предоставлять абсолютный приоритет всем сообщениям, касающимся безопасности человека на воде, земле, в воздухе, космическом пространстве, а также сообщениям о крупных авариях, катастрофах, эпидемиях и стихийных бедствиях, связанных с проведением неотложных мероприятий в области государственного управления обороной страны, безопасности государства и обеспечения правопорядка».

Статьей 65 «Управление сетью связи общественного пользования» предусмотрены следующие положения:

1. Управление сетями связи общего пользования в чрезвычайных ситуациях осуществляется федеральным органом исполнительной власти в области связи во взаимодействии с центрами управления сетями связи специального назначения и имеющими присоединение к сети связи общего пользования   технологическими   сетями связи.

2. Для координации работ по устранению обстоятельств, послуживших основанием для введения чрезвычайного положения и его последствий в соответствии с нормативными правовыми актами Российской Федерации о введении чрезвычайного положения, могут быть образованы временные специальные органы управления, которым передаются соответствующие полномочия федерального органа исполнительной власти в области связи».

Оповещение водителей автотранспорта

Тот же принцип замещения звуковых ЧМ-сигналов можно использовать и для локального оповещения водителей автотранспорта.

Прогресс автомобилестроения в настоящее время является одним из ведущих направлений современной техники. Наряду с бурным ростом количества автомобилей улучшаются их технические характеристики. Оборотной стороной этого процесса является проблема, связанная с организацией дорожного движения и воспитанием чувства ответственности у водителей.

Современные автомобильные потоки требуют развития эффективных автоматизированных систем управления дорожным движением. Сегодня в качестве управляющих устройств применяются знаки переменной информации, дорожные указатели, видеокамеры, метеостанции и др. Системы управления дорожным движением различают по возможности и целесообразности использования их в различных городах и странах. Набор аппаратуры для оповещения водителей зависит от климатических условий, насыщенности автотранспортом, плотности населения и других факторов. Например, в странах Северной Европы уделяется особое внимание мониторингу погодных условий на автотрассах, а также применяется контроль движения, основанный на спутниковой навигации.

Однако необходим новый подход к проблеме. Он связан с тем, что созданная инфраструктура не всегда адекватна быстро меняющейся дорожной обстановке и ее средства не воспринимаются водителями.

Так, голосовые сообщения инспекторов слышны лишь на коротком расстоянии, сообщения на световых табло иногда плохо различимы из-за плохой погоды, временные знаки и указатели иногда плохо видны из-за деревьев и кустарников.

В то же время для контроля и управления дорожным движением целесообразно использовать возможности средств связи. Такая информация может включать сообщения о затруднениях дорожного движения, чрезвычайных событиях на дорогах, а также рекомендации по поведению водителя в каждом конкретном случае в районе происшествия. Эту информацию можно получить по вещательным каналам в УКВ-диапазоне, например, слушая «Авторадио».

В рамках требований Общероссийской комплексной системы оповещения населения (ОКСИОН) необходимо обеспечить гарантированное информирование более 60 млн человек, однако в настоящее время оповещение охватывает значительно меньшее количество людей. Радиотелевизионная система локального оповещения населения позволит, наряду с другими существующими системами, передать информацию значительно большему количеству людей, сократить сроки доведения информации до населения, превентивно обучить население поведению при ЧС, а также уменьшить затраты федерального бюджета на ликвидацию последствий ЧС. Экономическая эффективность телевизионной системы для решения указанных проблем достигается благодаря использованию в ней телевизионных приемников населения (отсутствуют затраты на приемную сторону)

Одним из направлений в данной области является широкое применение системы RDS (Radio Data System — система передачи данных). Эта система одновременно с вещательным сигналом передает также коды, управляющие приемным устройством и позволяющие показывать текстовую информацию на дисплее автомобильного приемника.

Каждому виду информации соответствует определенный символ (например, ТР означает, что данная радиостанция постоянно передает сообщения о дорожном движении; ТА — транспортные сообщения, передаваемые в режиме автоматического выключения воспроизведения диска автомагнитолы и т.д.).

Используемый в последнее время код EON позволяет автоматически переключать приемник с принимаемой станции на другую радиостанцию, передающую сообщения о дорожном движении. Однако не все радиовещатели используют указанные коды и не во всех автомобильных приемниках есть декодеры этих сигналов. Кроме того, вещание данной информации распространяется сразу на значительную территорию (например, крупный административный центр), а сама информация носит общий характер. В реальной же обстановке часто важно оперативно оповестить водителей о конкретных проблемах дорожного движения на локальном участке дороги (улица, мост, тоннель, переезд, участок автотрассы и т.п.). Таковыми могут быть, например, наводнения и провалы на дорогах или экстремальные условия, связанные с задержанием правонарушителей. Значительно усложнить движение могут также локальные техногенные катастрофы и террористические акты в районах пролегания автодорог. В этих случаях необходимо экстренно закрыть движение на определенном участке дороги. Весьма актуальной является и проблема контроля за движением по горным серпантинам. Здесь действие имеющихся средств оповещения (например, знаков аварийной остановки) может иметь весьма низкий эффект из-за ограниченной видимости.

Несовершенство имеющихся систем оповещения водителей, к сожалению, часто ведет к тяжелым авариям на путепроводах, в тоннелях, в местах дорожных работ и нарушениях дорожного покрытия. Нередко эти аварии бывают цепными и уносят немало жизней.

С 1 июля 2008 г. в России начала внедряться технология фотовидеофиксации нарушений ПДД на конкретных участках дорожного движения. Эта технология, безусловно, представляет собой шаг вперед в направлении обеспечения эффективного контроля за дорожным движением. Однако в сегодняшнем виде она не обеспечивает возможность информирования водителя о нарушении им ПДД непосредственно во время правонарушения, что можно сделать с помощью радио. Такая оперативная информация заставит водителя немедленно прекратить нарушение (например, снизить скорость движения) и позволит избежать ДТП.

Решение подобных проблем возможно лишь на пути более тесного интегрирования водителей автотранспорта в общую систему контроля и регулирования дорожного движения. Одним из направлений здесь является локальное радиооповещение водителей, которые могли бы принимать информацию на дорогах с помощью любых УКВ-радиоприемников, установленных в их автомобилях. Важнейшими преимуществами локального радиооповещения водителей является его независимость от рельефа местности, погоды, времени суток, высокая оперативность, то есть привязка к конкретной дорожной ситуации на ограниченном участке, и короткое время подготовки и передачи сообщения.

Для снижения рисков чрезвычайных ситуаций на дорогах и оповещения водителей о нарушениях ПДД может служить радиосистема, использующая маломощный УКВ ЧМ-передатчик, установленный на подвижном средстве или на посту ГИБДД. Такая система использует частоты популярных радиостанций, передачи которых слушают водители автотранспорта.

Автоинспектор, который находится в автомобиле ГИБДД или на стационарном посту, оборудованными УКВ ЧМ-передатчиком и направленной антенной, управляет движением на локальном участке дороги. Благодаря тому, что уровень радиосигнала передатчика ГИБДД превышает уровень сигнала принимаемой водителем радиостанции, ее сигнал подавляется, и водитель получает информацию о чрезвычайной ситуации на дороге или о своем правонарушении.

Кроме того, для локального оповещения водителей можно использовать направленные антенны, устанавливаемые на мачтах сотовой связи и адресно управляемые оператором из штаба ГИБДД, где находится передатчик.

Однако не все водители во время движения пользуются приемниками. В этом случае эффективнее передавать информацию о дорожной ситуации на электронные табло, расположенные вдоль трассы и отображающие рекламу. На такие табло можно передавать не только текстовую информацию, но и дорожные знаки и указатели. Передача информации на электронные табло может производиться по любым каналам связи, в том числе и системой RDS.

В ряде случаев такая технология локального оповещения может быть единственно возможной. Например, когда в случае природной или техногенной катастрофы радиостанции могут оказаться обесточенными, а машины с громкоговорителями не в состоянии пробиться к месту ДТП для оперативного управления движением. В данной ситуации могут помочь предлагаемые варианты систем оповещения водителей — передача сигналов на автомобильные приемники или на информационные табло, так как, имея малое потребление энергии, они могут работать от автономных источников питания.

Таким образом, предлагаемая система оповещения обладает целым рядом достоинств, особенно важных для отдельных регионов России. Это мобильность, высокая устойчивость к повреждениям, независимость от рельефа местности, климатических условий и времени суток, экономичность и простота в эксплуатации.

Опубликовано: Каталог «Пожарная безопасность»-2010
Посещений: 41043

  Автор


Шендерович А. М.Ведущий инженер Научно-исследовательского института радио

Всего статей:  2

  Автор


Иванов А. А.Ведущий инженер Научно-исследовательского института радио

Всего статей:  1

В рубрику «Системы связи, оповещения и диспетчеризации» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Аналоговое FM-RDS+CDR FM решения радио вещания

Технические характеристики

1)хорошее качество звука и низкое затухание сигнала, и каждый канал может достигнуть CD-качество звуковых эффектов с 64 кбит / с Скорость кода.

2)эта поддержка системы вещания одновременно многоканальных звуковых источников в различных областях. Вся система может реализовать аварийные функции, такие как иерархические функции, многоканальный аварийного, аварийный, точка-точка управления и контроля области. Высокий уровень безопасности, аварийного вещания команды поддерживают AES/DES128 шифрования, вся система поддерживает зашифрованные функция цифровой подписи для достижения см2/см3 национальный стандарт шифрования функции и поддержку, источник звука и команд управления синхронного шифрования для предотвращения аварийной информации украдены и подменены. Эта поддержка системы чувствительных символов функция фильтрации. когда ЧП начальник управления должен контролировать терминал в эфир, он должен направить управления инструкция для цифрового шифрования двигателя, и шифрования цифрового сигнала, двигатель получает ключ шифрования из базы данных и динамически передает инструкция к терминалу устройства после шифрования.

3)с цифровой обработкой, системы могут публиковать и передавать мультимедийную информацию, такую как текст и картинки. Это может быть связано с интеллектуальными терминалами, открытый большими экранами, кампус глава заканчивается эфир, и дом главы телевидением заканчивается.

4)система имеет низкое использование полосы пропускания и Multi аварийный канал. Приняв ничья + аудио кодирование, многоканальный чрезвычайной ситуации может быть достигнуто с 32 Кбит / с кодирования Битрейт. Одной частоте может одновременно передавать 3 или 4 программы, и поселковые аварийные Интер сокращать не будут затронуты и не требует слишком много ресурсов. Эта система также имеет превосходную зону покрытия системы, низкие потери при передаче сигнала с ДРА+ кодирование и CDR модуляции, передачи на большое расстояние и широкий охват.

5)хорошая масштабируемость. В дополнение к общим экстренного оповещения, система также поддерживает экстренные функции Интернета и новых медиа-услуг и может быть расширена в CDR/аварийного вещания 4G сетей LTE.

6)высокая степень интеграции. Эта система поддерживает несколько аварийных режимах (по IP/DVB-с/DTMB/ФМ/CDR) и интегрирует такие функции, как ничья+ кодирование, мультиплексирование, модуляция, GPS и/или Большой Медведицы и т. д.

7)система используется, главным образом, в районах (городах) и сел. Волостей (городов) и поселков несут ответственность за ежедневное управление и центры управления широковещательным несете ответственность за сохранение. Система принимает беспроводной передачи, и отпадает необходимость строить кабельные сооружения, чтобы сохранить расходы на строительство и уменьшить трудности строительства и эксплуатационные расходы.

8)режим модуляции ЦХД обеспечивает два режима: цифровой-аналоговый одновременной и цифрового вещания. В цифровой-аналоговый режим одновременной, цифрового спектра сигнала могут быть размещены по обе стороны от аналогового спектра сигнала без влияния на аналоговый сигнал вещания, содействие переходу от аналогового к цифровому.

9)экономии ресурсов спектра. Цифровой режим передачи может передавать 2 нормального качества аудио сигналов в диапазоне частот 100 кГц, что значительно повышает эффективность использования спектра.

10)текст или другую цифровую информацию можно одновременно передавать.

% PDF-1.5 % 1065 0 объект > / OCGs [1134 0 R] >> / OpenAction [1066 0 R / Fit] / Outlines 1097 0 R / PageLabels 1058 0 R / PageMode / UseOutlines / Pages 1060 0 R / Тип / Каталог >> эндобдж 1179 0 объект > поток конечный поток эндобдж 1083 0 объект > эндобдж 1097 0 объект > эндобдж 1058 0 объект > эндобдж 1060 0 объект > эндобдж 1061 0 объект > эндобдж 1062 0 объект > эндобдж 41 0 объект > эндобдж 45 0 объект > эндобдж 49 0 объект > эндобдж 53 0 объект > эндобдж 57 0 объект > эндобдж 1122 0 объект > / Resources> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / Thumb 1124 0 R / TrimBox [0. 0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 1123 0 объект > эндобдж 1124 0 объект > поток HW = v6uSȍXImU: VLL # riWr4K! XO * tc \ ‘3HH ٗ 2 x? | A

ARTECH HOUSE США: RDS: Система радиоданных

Написанная двумя ведущими экспертами в области технологии Radio Data System (RDS), эта книга обеспечивает легкий доступ к информации о технологии, спецификациях и реализации RDS в одном авторитетном справочнике. Авторы, которые являются ключевыми фигурами в развитии технологий RDS и RDS-TMC, используют пошаговый подход для обзора истории, методов, возможностей и ограничений этих систем.Это исчерпывающее руководство ссылается и объясняет самые последние усовершенствования RDS и RBDS (спецификация RDS в США), принятые официальными органами стандартизации CENELEC в Европе и NRSC NAB / EIA в США. Он также включает: первое исчерпывающее описание RDS-TMC и его реализации в соответствии с требованиями Европейской комиссии; Подробное обсуждение альтернативных систем радиоданных, расширяющих возможности решения; Информация о реализации RDS хранится в Европейском вещательном союзе (EBU) и RDS Forum.

Чего можно достичь с помощью RDS и как были разработаны соответствующие спецификации. RDS в Европе и RBDS в США — сводка изменений в последних спецификациях. Функции RDS, служащие вспомогательными средствами настройки (PI, ECC, PS, списки AF, TP, медленная маркировка). Информационные службы по радиопрограммам (TA, EON и EON-TA). Службы передачи данных, относящиеся к радиопрограммам (PTY, PTYN, RT, DI, PIN, идентификатор языка). Приложение открытых данных (ODA, AID). Влияние на интеллектуальные транспортные системы (RDS-TMC, Dynamic Route Guidance, DGPS).Радиопейджинг (RP и расширенный радиопейджинг). Различные другие приложения (CT, IH, TDC, EWS). Кодеры RDS и протокол связи универсального кодировщика (UECP). Ресиверы. Другие службы радиоданных: AMDS, SWIFT / DARC, DAB, GSM. Будущее RDS. Приложения.

  • Дитмар Копитц Дитмар Копиц — инженер Европейского вещательного союза (EBU), принимавший активное участие в разработке RDS. Его недавняя исследовательская деятельность включает работу с 4-й рамочной программой транспортных приложений Европейской комиссии.
  • Bev Marks Бев Маркс — инженер Европейского вещательного союза (EBU), который активно участвовал в разработке RDS. Его недавняя исследовательская деятельность включает работу с 4-й рамочной программой транспортных приложений Европейской комиссии.

Testing RDS with APx — Audio Precision

Created on 2008-08-22 16:47:00

RDS — это аббревиатура от Radio Data System — коммуникационный протокол для отправки небольших объемов цифровой информации в обычном аналоговом FM-радиовещании. .Обычно цифровая информация, передаваемая с использованием протокола RDS, состоит из коротких текстовых строк, таких как позывной FM-радиостанции, названия песен, имена исполнителей и т. Д., Которые отображаются на FM-приемнике с поддержкой RDS. Стандарт RDS, опубликованный Европейским вещательным союзом, определяет, как передаются эти конкретные типы информации. Эквивалентный стандарт для использования в США опубликован Национальным комитетом по радиосистемам. Хотя стандарт США официально называется RDBS (от Radio Data Broadcast System), название RDS кажется более распространенным.

Подробнее о деталях мы поговорим позже, но в двух словах, и RDS, и RDBS используют сигнал поднесущей 57 кГц для передачи цифровых данных с относительно низкой скоростью передачи в мультиплексированной форме волны FM-стерео (обычно называемой MPX). Следовательно, в аудиоанализаторе требуются две функции для генерации стереофонического сигнала MPX, закодированного с помощью RDS:

  1. Частота дискретизации, достаточно высокая для воспроизведения сигналов в диапазоне частот 60 кГц.
  2. Буфер формы сигнала генератора, достаточно большой для хранения достаточно длинной формы сигнала (данные не менее нескольких секунд), дискретизированной с такой высокой частотой дискретизации.

Аудиоанализаторы Audio Precision серии APx500 идеально подходят для этой задачи. Благодаря собственной частоте дискретизации 192 кГц анализаторы APx могут генерировать и анализировать сигналы с частотным содержанием в диапазоне от постоянного тока до более 90 кГц. Кроме того, анализаторы серии APx500 имеют размер буфера генератора 32 мега-выборки — этого достаточно для хранения почти 3-х минутных данных сигналов, выбранных с частотой 192 кГц. Это намного больше, чем обычно требуется для звуковых тестовых сигналов. Это делает APx отличным выбором для тестирования FM-приемников с RDS или без него.Возможность генерировать составной FM-сигнал, подаваемый на FM-модулятор RF, и анализировать принятый сигнал — огромное преимущество.

Если вы хотите узнать больше о FM-вещании и RDS / RDBS, есть несколько отличных вводных статей в Википедии (бесплатная онлайн-энциклопедия). В этой статье основное внимание будет уделено «гайкам и болтам» использования анализатора APx для генерации мультиплексированной стереофонической волны с кодированием RDS для FM-вещания.

На рисунке 1 ниже представлена ​​диаграмма, демонстрирующая спектральное содержание стереосигнала, мультиплексированного для ЧМ-вещания.Как отмечено в справочных материалах, RDS и RBDS используют поднесущую 57 кГц для передачи потока данных со скоростью 1187,5 бит в секунду.

Рис. 1. Представление мультиплексированного стереофонического сигнала для FM-вещания
(адаптировано из статьи о FM-вещании в Википедии)

Matlab спешит на помощь?

Итак, как создать необходимую форму волны? Предприимчивый инженер, вооруженный мощным инструментом обработки сигналов, таким как Matlab ™, мог создать сигнал MPX с кодированием RDS с нуля.Это потребует применения фильтра предыскажения1 к левому и правому аудиоканалам, преобразования их в (L + R) и (L-R), добавления пилот-тона 19 кГц и правильной модуляции сигнала (L-R) на поднесущей 38 кГц. И это просто для кодирования стереозвука без RDS. Чтобы добавить RDS, вам нужно будет проработать схему кодирования, изложенную в стандарте RDS или RDBS, создать необходимый сигнал, модулировать его поднесущей 57 кГц, а затем добавить его к мультиплексированной форме волны. Это, конечно, возможно, но это будет колоссальный объем работы!

Другой вариант: Airomate

К счастью, существует гораздо более простая альтернатива.Мы нашли отличное приложение для Windows под названием Airomate ™, доступное в Интернете на сайте Diffusion Software. При цене 29 евро (около 43 долларов США) это очень выгодная сделка. Программа использует звуковую карту ПК, способную к 192 кГц (вход и выход), для создания стереофонического сигнала MPX с кодированием RDS или RDBS. Он также имеет множество функций, позволяющих пользователям управлять различными аспектами кодирования MPX и RDS / RDBS. На рисунке 2 представлена ​​блок-схема процесса создания файла .wav.

Обратите внимание, что если вы просто хотите транслировать сигнал, выход звуковой карты должен быть подключен непосредственно к модулятору FM / генератору RF вместо устройства записи формы сигнала, показанного на рисунке 2.

Рис. 2. Блок-схема, иллюстрирующая процесс создания файла MPX WAV с кодировкой RDS.

Однако, поскольку нам нужен файл .wav, который можно загрузить в приложение APx500, необходим регистратор сигналов. Это может быть другая звуковая карта 192 кГц или «Виртуальный аудиокабель», упомянутый на сайте Diffusion Software, выглядит как потенциальная альтернатива использованию второй звуковой карты.

На рисунке 3 показан спектр сигнала, закодированного в MPX, с отключенным RDS.В этом случае аудиосигнал состоит из синусоидальной волны 1 кГц на левом канале и синусоидальной волны 2 кГц на правом канале. Если вы изучите график, вы можете увидеть эффект кодирования MPX. Например, оба тона 1 кГц и 2 кГц появляются с высокой амплитудой в основной полосе (часть L + R), пилот-тон 19 кГц отчетливо виден, а несколько пиков с интервалом 1 кГц проявляются с меньшей амплитудой, отражаясь примерно частота поднесущей 38 кГц (часть LR).

Рисунок 3.Спектр стереофонического двойного синусоидального аудиосигнала MPX без RDS

На рисунке 4 показан спектр того же сигнала с включенным RDS. Обратите внимание на заметные пики около 57 кГц (частота поднесущей RDS).

Рис. 4. Спектр стереофонического двойного синусоидального аудиосигнала MPX с RDS

Итак, как долго длится файл формы сигнала, который мы загружаем в Генератор APx должен быть? Требуемая длина зависит от характера передаваемого текста RDS.В нашем примере мы использовали очередь сообщений с двумя сообщениями, чередующимися каждые 2 секунды. В этом примере хорошо работает общая длина сигнала 5 секунд. Обратите внимание, что при воспроизведении формы волны, когда генератор APx достигает конца файла .wav, он возвращается к началу файла. Поэтому, чтобы избежать сбоев при зацикливании сигнала, рекомендуется обеспечить плавный переход формы волны от конца файла к началу файла. Это можно сделать с помощью программы-редактора звуковых сигналов.

На рисунке 5 показана блок-схема, иллюстрирующая тест FM-приемника. Обратите внимание, что используется только один канал генератора, потому что форма сигнала MPX включает в себя как правый, так и левый стереоканалы. Генератор радиочастотного сигнала модулирует сигнал MPX с помощью радиочастоты. С его помощью вы можете выбрать частоту в диапазоне FM (желательно такую, которую не использует ни одна местная радиостанция), а затем настроить FM-приемник на эту частоту. В этом случае используется кабель для подключения выхода ВЧ-генератора к FM-антенне приемника.


Рис. 5. Блок-схема, иллюстрирующая тест FM-приемника с анализатором звука серии APx500.

Рисунок 6 — фотография головного устройства автомобиля, отображающего текстовое сообщение RDS.


Рисунок 6. Фотография FM-приемника, отображающая текст RDS, сгенерированный точкой доступа.

Одной из многих приятных особенностей программного обеспечения APx является то, что если вы загружаете файл формы сигнала в файл проекта, он сохраняется вместе с проектом.Следовательно, нет никаких внешних зависимостей. Однако из-за этой функции файлы проекта с загруженными сигналами могут иметь относительно большой размер.

Единый файл проекта, а также такие функции, как частота дискретизации 192 кГц, большой буфер генератора, сигналы произвольной формы и 2, 8 или 16-канальные аналоговые входы, делают анализаторы звука серии APx500 отличной платформой для тестирования FM-приемников.


СВЯЗАННЫЕ ЗАГРУЗКИ

APx FM MPX-RDS Demo Project (28,84 МБ)
Простой файл проекта APx для демонстрации тестирования FM-передатчиков и приемников, включая автомобильные головные устройства.Включает набор разверток и тонов в кодировке MPX-RDS.

Слайд-презентация APx FM MPX-RDS (184,34 КБ)
Тестирование FM-радио с помощью аудиоанализаторов серии APx500. Представлено Джо Бегином, менеджером по технической поддержке Audio Precision.

Публикации — Форум RDS — Radio Data System

В начале 2010 года журнал Radio World спросил трех членов RDS Forum, имеющих многолетний опыт работы с EBU, о том, как они видят будущее FM / RDS радио.

Здесь вы можете скачать PDF (2,9 МБ) их статьи, опубликованной в апрельском выпуске Radio World за 2010 год.

Теперь происходит что-то неожиданное и может противоречить тем, кто утверждает, что FM / RDS-радио достигло зрелости, не подлежащей дальнейшему развитию, и поэтому единственным решением на будущее является переход на цифровое радио. Одним из преимуществ цифрового радио по сравнению с FM / RDS является значительно большая пропускная способность передачи данных, например, для данных, связанных с программой.

В 2010 году на форуме RDS началась дискуссия о расширении RDS. Новая версия будет называться RDS2, и из-за трех дополнительных поднесущих RDS она будет иметь почти в пять раз большую пропускную способность по сравнению с традиционной RDS. RDS2 будет совместим с существующими приемниками FM / RDS. Однако для использования нововведения новым приемникам потребуется декодер RDS2 для дополнительных потоков данных. Технология, в основном используемая сейчас для FM-радио и декодирования RDS, называется DSP, и она привела к очень дешевым и массовым выпускам чипов FM / RDS-приемников, по крайней мере, за одно десятилетие.С помощью этой же технологии можно легко декодировать одновременно четыре поднесущих RDS вместо одной, сохраняя при этом низкую стоимость IC, как это установлено сейчас, на аналогичном уровне рыночных цен. Также предполагается, что не все будущие радиостанции FM / RDS действительно будут нуждаться в RDS2. RDS2 потребуется только тем приемникам, которые будут предлагать новые расширенные услуги.

Что мы понимаем под расширенными функциями RDS? Это может быть все, что потребуется рынку:

Во-первых, улучшения, связанные с программой:

  • Это те, которые привлекательны для вещателей.

Например, радиопрограммы будут рядом с названием службы программ из восьми символов, кроме того, они будут обозначаться небольшим цветным логотипом. PS также может быть длиннее и использовать кодировку символов, поддерживающую все языки мира. Это значительно улучшит представление уникального идентификатора станции.

RT / RT + будет возможно на всех языках.

Радио

FM автоматически подключается к веб-серверу вещательной компании, так же как AF автоматически выбирает приемник.Таким образом, концепция Service Follow может быть распространена по всему миру.

Во-вторых, услуги передачи данных:

  • Это те, которые уже обслуживают бизнес поставщиков услуг передачи данных, и могут быть получены более высокие характеристики.

Поставщики услуг передачи данных могут захотеть расширить свои услуги и увеличить доход от предлагаемых услуг. От этого вещатели и / или поставщики услуг передачи могут получить косвенную выгоду, и тогда будет достаточный доход для оплаты улучшений, которые будут сделаны с обеих сторон.В качестве примера RDS Forum упомянул улучшенную TMC с передачей в 20 раз большего количества групп данных, чем сейчас с традиционной RDS. Это позволит передавать больше региональной и более качественной местной информации TMC с более высоким уровнем детализации.

Когда RDS2 будет готова к выходу на рынок? На этот вопрос пока нелегко ответить. Скорость этого нового развития явно будет зависеть от степени интереса, который он может вызвать у всех вовлеченных промышленных партнеров. Если все они подтолкнут эту технологию к быстрому развертыванию на рынке, то 4–5 лет будут реалистичными для успешного развертывания как инфраструктуры вещания, так и приемной стороны, чтобы все это произошло быстро.Также необходимо будет широко продвигать новые возможности, предлагаемые RDS2. Форум RDS готов принять эту задачу и поручил рабочей группе, состоящей из некоторых из лучших экспертов RDS, сообщить о своих выводах Форуму RDS в июне 2015 года. Рабочая группа встретилась в Будапеште в ноябре 2014 года и представила ТЭО на В марте 2015 года был сделан вывод о том, что RDS2 — это проект, построенный на очень реалистичной основе, и, кроме того, он будет очень необходим для поддержки FM-радио в течение следующих 30 лет.

В июне 2015 года Форум дал зеленый свет:

  1. Разработать RDS2
  2. Подготовить черновик новой версии стандарта IEC с соответствующей реструктуризацией для включения RDS2
  3. Развернуть RDS 2
  4. Разработайте и изучите правильную маркетинговую стратегию, начиная с информационного дня на RDS2 в Берлине в начале ноября 2015 г.
  5. Разработка дополнительных функций

Технические вопросы, требующие особого внимания:

  1. Правила максимальных уровней прошивки
  2. Поведение искажений в соседнем канале и функция HD, подлежащая проверке
  3. Стандарт RDS и его развитие
  4. Синхронизация верхних несущих и защита данных в верхних потоках
  5. Сертификация и контроль документов
  6. Уроки, извлеченные из разработки кодировщика, позволяющего использовать Dynamic PS

Вопросы по маркетингу:

  1. Маркетинг и позиционирование RDS2 — основные направления деятельности в ближайшем будущем
  2. В центре внимания общественные и коммерческие вещатели
  3. Совместная работа с TISA для предупреждения о дорожном движении и местных предупреждений
  4. Разработка приложений с добавленной стоимостью в RDS Forum
  5. Ключевым элементом добавленной стоимости является кодировка символов UTF-8 для глобальных реализаций

В июне 2015 года Форум RDS также решил создать две рабочие группы для продвижения внедрения RDS2.

  • Задача рабочей группы 1 будет заключаться в пересмотре и переписывании нового стандартного документа для системы RDS.
  • Задача рабочей группы 2 — написать обновленный стандарт UECP для RDS2.

Когда цифровое радио станет доступным постепенно, действительно ли появится временной интервал возможностей для RDS2? Чтобы лучше понять это развитие, RDS Forum исследовал проникновение на рынок цифрового радио (семейство DAB и HD-радио в качестве альтернативы) и сравнил рыночные показатели ряда ключевых стран с соответствующими данными о развитии FM / RDS-радио в мире. тот же период времени.Полученный таким образом результат по-прежнему явно в пользу FM-радио и RDS. Маловероятно, что эта тенденция существенно изменится в ближайшие 10–15 лет ни в Европе, ни в США, ни где-либо еще в мире. Почему? Во времена экономических трудностей повсюду нет ни денег, ни политического консенсуса для создания новых больших цифровых радиосетей, которые могут обеспечить достаточно хорошее покрытие повсюду.

Для автомобильного рынка это главное условие его положительной реакции.

По крайней мере, в ближайшее десятилетие именно FM / RDS-радио будет продолжать доминировать на мировом рынке и привлекать наибольшую долю радиослушателей. Почему? Технология хорошо отработана, отлично работает и намного дешевле в обслуживании. Таким образом, в этих конкретных обстоятельствах RDS2 будет иметь хорошие шансы, а форум RDS отлично организован и мотивирован, чтобы это произошло. С технологической точки зрения RDS2 представляется возможным расширением зрелого ландшафта FM / RDS.Без ответа, конечно, остается вопрос о том, пойдут ли вещательные компании и поставщики услуг передачи данных на этот вариант, с которым еще не очень хорошо знаком. Однако, поскольку RDS2 создается в рамках RDS Forum на основе 30-летнего опыта использования RDS, можно быть уверенным, что новые варианты, доступные для перехода к RDS2, станут легко доступными с использованием уже существующих инфраструктур и технологий, и, в конце концов, оставаясь полностью обратно совместимой в отношении миллиардов существующих приемников RDS.

RDS — Radio Data System

RDS — Radio Data System — и FM-DXing

Хотя RDS был около нескольких лет в Европе его распространение в США был несколько ограничен.

Некоторые хорошие ссылки на оборудование:

Программа декодирования Conrad Manager

RDS Forum



Мой первый опыт использования оборудования с RDS был в 1999 году. с предоставлением во временное пользование магнитолой Kenwood KRC-605 (автомобильной).Пока его цифровое считывание и дисплей RDS были потрясающими, были некоторые очень определенные недостатки:
  • без точной настройки
  • без с-метра
  • Память RDS (хранится последний показ на данном канале до «сброса»)

    Последняя «проблема» потребовала сброса питания (и потери всех память 18 программируемых каналов FM), чтобы очистить.

    В октябре 1999 года было получено «решение» с внешним конрадом. Менеджер RDS. Для этого потребовался только аудиовыход от моего Realistic TM-1001 (год выпуска 1979) FM-тюнер для подключения к нему.Так что еще раз у меня было точная настройка, s-метр и динамический дисплей RDS.

    Но есть небольшая проблема. Сделано в Европе. Отображение декодирования PTY (типа программы) отличается от того, что было в январе 1998 г. (Январь 1993 г.) станции использовать. Поначалу это приводило к очень «любопытной» путанице!

    Примечание: Тексты справа от каждого столбца рекомендуется использовать в восьмизначном формате. дисплеи приемника; «_» обозначает пробел



    Ниже приводится таблица станций RDS, которые я обнаружил здесь с 1999 года.Некоторые станции, возможно, тем временем прекратили / изменили использование RDS.
    Не все станции используют каждый блок данных, некоторые только периодически указывают время.
    Номер PTY задается для текстового (RDS), отображаемого при наведении курсора мыши.
    или щелкните по его определению (ЕВРОПЕЙСКИЙ = США).
    (Выцветание часто не позволяло отметить более подробный текст / слоганы!)
    В редких случаях в текстовом блоке будет отображаться название рекламного ролика или
    мелодия / исполнитель, поэтому будет очень динамичным элементом.Коды PI, полученные с помощью программного обеспечения RDS20 (DOS), работающего на машине (1992) 386-SX-16
    начиная с 9 сентября 2001 г. PTY с числовым значением> 15 также являются такими же, поскольку
    они  не будут отображать  на стандартном устройстве Conrad.


    * ОБОЗНАЧЕНИЯ, КАК СЛЫШАЛИ В 2001/2002 ГОДУ
       MHz NAME ST Город Текстовый дисплей PTY PI
      ===== ======== == ========================= ========== ================ === ====

     * 88.5 WMNF FL Тампа
    * 88.5 WVPR-CHS WV Чарльстон (WVPN)

     88,7 WRWA AL Дотан 15

     * 88,7 WIAA-FM MI Interlochen 15

     88,7 WERN WI Madison
       88. 7 89 X ON Виндзор (CIMX) 05

     * 88.9 КМПР НД Майнот
    * 88.9 WNSC SC Rock Hill
    * 89,3 WLRH AL Хантсвилл
    * 89.3 WRFG GA Атланта
    * 89,3 HISRADIO SC Гринвилл (WLFJ-)
    * 89.3 WSCI SC Charleston ЮЖНАЯ КАРОЛИНА ОБЩЕСТВЕННОСТЬ
                                                      РАДИОСЕТЬ
    * 89.3 KBHE SD Рапид-Сити
    * 89,3 WPNE WI Green Bay

     89,5 KHCD89,5 KS Salina

     * 89,5 WCMU MI Mount Pleasant
    * 89,5 WBCY OH Archbold

     89,5 КПРН Н.Д. Уиллистон

     * 89.5 KLND SD Little Eagle
    * 89,7 WONU IL Kankakee
    * 89,7 тысяч долларов США (вермиллион долларов США) (KUSD-) 15
    * 89.9 WVPR-WHL WV Wheeling (WVNP) слишком подробный для копирования

     89.9 WHSA WI Брюле

     * 90.1 WJCR-FM К.Ю. Аптон
    * 90.3 WBCL В Форт-Уэйне слишком многословен, чтобы копировать
    * 90.3 BLUELAKE MI Twin Lake (WBLV)
    * 90,3 КМНЕ СВ Бассетт
    * 90.3 KEDT TX Corpus Christi SOUTH TEXAS PUBLIC 22 1AFA
                                                      ВЕЩАНИЕ, 512 855 2213
    * 90.3 WHLA WI La Crosse
    * 90.3 водопад WHBM WI Park Falls
    * 90.3 PILGRIM WY Casper (KCSP)
    * 90.5 WKAR-FM MI East Lansing слишком многословен, чтобы копировать
    * 90,5 KGAC MN St. Peter
    * 90,5 KCND ND Bismarck
    * 90,5 WPFF WI Осетровая бухта
    * 90.7 WVAS AL Монтгомери 14
    * 90,7 WAUS 90,7 MI Berrien Springs 15

     90,7 -------- MN Brainerd KBPR 90,7

     * 90,7 WHAD WI Delafield

     90.9 KCBI-FM TX Dallas KCBI ХРИСТИАНСКОЕ РАДИО ДЛЯ
                                                      СЕМЬЯ
       90.9 WHRM WI Wausau

     * 91,1 KNOG AZ Ногалес 19 33C6
    * 91.1 WIBI IL Карлинвилл
    * 91.1 WVUB В Венсенне 07

     91.1 KCFN KS Wichita

     * 91,1 MN Миннеаполис (ЗНАТЬ) ЗНАТЬ
    * 91.1 KCCM MN Moorhead 15
    * 91,1 KTSD SD Reliance
    * 91,3 WHHI WI Highland

     * 91,5 WGPH GA Vidalia
    * 91,5 KRNE NE Merriman

     91,5 KSYE OK Фредерик

     * 91.5 KANJ FM TX Гиддинги
    * 91,7 WBGL-FM IL Шампанское
    * 91.9 WJCH-FM IL Joliet 09
    * 91.9 КДСУ НД Фарго
    * 91,9 KQSD SD Lowry
    * 92.1 KSGC92.1 AZ Тусаян
    * 92. 1 WCSR MI Hillsdale
    * 92.1 KFRZ WY Грин Ривер 10

     92,3 KJYE CO Grand Junction EASY
       92,3 КОЭЛ И.А. Эльвейн

     * 92,3 WYGE KY Лондон
    * 92.3 WJPD MI Ishpeming 10

     92.3 WZJM OH Кливленд Хайтс 09

     * 92,5 KKRY MT Miles City 10
    * 92,5 KSJL-FM TX Devine A47D
    * 92.5 KCIN UT Сидар-Сити 10
    * 92,7 KKCH CO Glenwood Springs 07
    * 92,7 KLGA IA Algona
    * 92.7 KINL TX Eagle Pass
    * 93.1 РАДИОНОВАЯ СТАНЦИЯ В Индианаполисе (WNOU) 09
    * 93.1 KQOL NV Лас-Вегас KQOL 93.1 KOOL OLDIES 11
    * 93.1 KTRZ WY Riverton

     93,3 WFLZ FL Tampa ХИТ МУЗЫКАЛЬНЫЙ КАНАЛ 09
       93,3 KSJZ ND Джеймстаун
       93.3 THE BULL UT Солт-Лейк-Сити (KUBL) 10
       93,5 звезды 93,5 IL Joliet (WJTW)

     * 93,5 КРСС МО Таркио

     93,5 КРКЗ ОК Altus
       93,5 WBBC VA Блэкстоун 10

     * 93,5 CBCL ON Лондон

     93.7 KRQQ AZ Тусон

     * 93,7 KCLB CA Coachella
    * 93,7 KDB CA Санта-Барбара 15
    * 93,7 КРАЙ-FM CO Крейг 07

     93,7 B93FM TX Uvalde (KBNU) 11

     * 93,7 KCYQ UT Ричфилд
    * 93.9 KCRN-FM TX Сан-Анджело

     93.9 THERIVER ON Windsor (CIDR) 07

     * LITEROCK ON Windsor (CIDR)  переменная  08
    * 94.3 FOXY 94 К.И. Дженкинс (WIFX-) 07

     94,3 ККИН М.Н. Айткин 10

     * 94,5 WARO FL Неаполь 06

     94.5 WLRW Ил Шампейн

     * 94,5 КСКЛ КС Скотт Сити
    * 94,5 WMXL, Кентукки, Лексингтон 07
    * 94,5 KSMB LA Lafayette 09 A4C1
    * 94,5 WKLQ MI Голландия WKLQ THE ROCK АЛЬТЕРНАТИВА 05
    * 94,5 THE BUZZ TX Houston (KTBZ)  переменная  05 8308
    * 94.5 KVFX UT Логан

     94,5 WRJO WI Игл Ривер

     * 94,5 звезды 94 WY Casper (KMGW) 07
    * 94.9 WHKN94.9 GA Millen 10

     94,9 WAAG IL Galesburg

     * 94,9 WMMQ94,9 MI Ист-Лансинг 06

     94.9 Б-РОК М.И. Хиллман (WKJZ) 06

     * 94.9 KLTY TX Арлингтон 2F12
    * 94.9 QURE 95 TX Laredo (KQUR) 06 376C
    * 94.9 WSLC VA Роанок 10
    * 94.9 WOLX FM WI Baraboo 11
    * 95,3 KOKX IA Keokuk 10

     95.5 KWNR Н.В. Хендерсон
       95,5 KYNU ND Jamestown (KXGT) OLDIES 95 IS KXGT ....
                                                      95,5 FM
       95. 7 KHIH CO Денвер 14
       95,7 КМХК MT Хардин

     * 95,7 KIKK FM TX Хьюстон 10 262E

     95.7 WFLO VA Farmville 07

     * 95.9 WEFM95.9 В Мичиган-Сити 07


     95.9 24HRTALK TX Freer (KBRA)  (вероятно, выпало)  04

     95,9 КЖК УТ Георгиевский

     * 96,5 КРГИ-ФМ СВ Гранд-Айленд 10
    * 96.5 КДЗН МТ Глендайв 10
    * 96,5 WDOD TN, Чаттануга 05
    * 96.9 WINK 96.9 FL Fort Myers ЛУЧШАЯ МУЗЫКА - 90-е, 80-е,
                                                      И СЕГОДНЯ 07
    * 96.9 KIAQ-FM IA Clarion СЕГОДНЯ ГОРЯЧАЯ СТРАНА И
                                                      ВАШЕ ИЗБРАННОЕ 10

     96.9 KKOW KS Питтсбург

     * 96.9 WLAV MI Гранд-Рапидс

     * 96.9 FM 97 TX Mc Allen (KVMV) ВАША ВДОХНОВЛЯЮЩАЯ СТАНЦИЯ 48C1
                                                      МУЗЫКА
                                                      ВАШ ДОМ ДЛЯ ХРИСТИАНА
                                                      МУЗЫКА
                                                      ХРИСТИАНСКОЕ РАДИО ДЛЯ
                                                      РИО ГРАНД ДОЛИНА

     97.1 THE BUZZ TX Cleveland  (перенесено на 94,5)

     * 97,3 KAJA TX Сан-Антонио A1EA
    * 97,5 POWER975 TX Beaumont (KRWP) 16 3E65

     97,7 WLQI IN Rensselaer

     * 97,7 З97КНБЗ СД Редфилд (КНБЗ) 07

     97.9 KWGB KS Colby 10
       97.9 WPEG NC Конкорд

     * 97,9 WIHC MI Newberry
    * 97.9 KYTX97.9 TX Beeville KYTX-МУЗЫКА ВАШЕГО 13
                                                      ЖИЗНЬ 24 ЧАСА В ДЕНЬ
    * 97.9 КОРОБКА TX Хьюстон (KBXX) 17 1511
    * 97.9 KIGN WY Шайенн 06

     97,9 KTAG WY Cody 07

     * 97,9 CBWV МБ Брэндон
    * 98.1 98 CNTRY MN Сен-Клу (WWJO) 10

     98,5 KTIS MN Minneapolis
       98,5 THEJAMM TX Порт-Артур (KTJM) 11
       98.7 THEPOINT NC Гринсборо (WKSI) 07
       98.9 WBYR OH Ван Верт 05
       98.9 99X ROCK TX Карфаген (KTUX) 05
       98.9 FM TALK TX Лампы (KJFK) 04

     * THEHILL TX Лампы (КХЛ) 233D

     99.1 WQIK FL Джексонвилл 10
       99.1 REALROCK MN Walker (KLLZ-) 05
       99. 1 KGLX NM Gallup

     * 99.1 МОЩНОСТЬ 99 PA Ebensburg (WGLU) 09
    * 99.1 SUNNY 99 TX Houston (KODA) SUNNY 99.1 SOFT FAVORITES 08 3546
    * 99,3 KPSM TX Brownwood 19 397C

     99,3 KUEZ TX Lufkin
       99.7 KKCK-FM MN Marshall KKCK 99,7 FM TOP 40

     * KKCK-FM MN Marshall 09

     99.9 WKIS FL Boca Raton 10
       99.9 WLQT OH Кеттеринг
      100,7 KGWY WY Gillette
      101,5 ШОССЕ CA Baker (KIXF) 10

     * 101.5 LITE FM FL Майами (WLYF) 07
    * 101,7 KZEW-FM WY Wheatland
    * 102.1 KUQQ-FM IA Milford 06

     102.1 STAR 102 MO, Канзас-Сити (KSRC) 07
      102.3 УЭЛР А.Л. Роанок
      102,3 KQ 102 MN Detroit Lakes (KRCQ)
      102.5 WIOG MI Bay City
      102,5 КДВЛ Н.Д. Девилс Лейк
      103.1 WLOQ FL Winter Park ДОБРО ПОЖАЛОВАТЬ В ЦЕНТРАЛЬНУЮ ФЛОРИДУ 14

     * 103,3 KZCR-FM MN Водопад Фергус 06
    * 103.9 KUOO IA Spirit Lake 07

     103.9 WCMW MI Harbour Springs

     * 104.1 WWUS FL Ключ большой сосны 07
    * 104.1 WQAL-FM OH Кливленд 07
    * 104.1 WNAX SD Янктон (WNAX-) 07
    * 104,1 KWOW FM TX Clifton 10
    * 104.9 KBUK TX La Grange 10

     105,1 MIX105,1 FL Орландо (WOMX-) 07

     * 105.1 KMAT TX Seadrift
    * 105.1 KAOC ND Cavalier
    * 105,5 KYUL TX Harker Heights (KUSJ)
    * 105,7 WWLL FL Себринг
    * 105,7 КОКЗ И.А. Ватерлоо
    * 105,7 EZ 105,7 MI Гранд-Рапидс (ВУД-) 08

     105.7 УП МИ Л'Анс (WCUP-) 10
      105.9 КЗЗК МО Нью-Лондон 07

     * 105,9 KAAQ NE Альянс
    * 106,3 106,3FM TX Gonzales (KCTI-) 173E

    106,5 WSFL NC Нью-Берн 06

     * 106,5 1065 FBY WV Clarksburg (WFBY) 05

     106.9 WKXD TN Монтерей
      107.1 WA1 Флорида Мельбурн (WAOA) 07

     * 107,3 ​​KGLX AZ Chinle (KFXR) // KGLX 99,1
    * 107.3 Q107 AL Флоренция (WQLT) 07
    * 107,3 ​​WRSW В Варшаве (WRSW-)

     107,3 ​​КИОВ И.А. Лесной городок

     * 107.3 107.3KAZ WV Майами (WKAZ)

     107,5 KXTN TX San Antonio  (вероятно, упало)

     * 107,9 TXRADIO TX Johnson City (KFAN-) 07 1D41
    * 107,9 KIXS TX Victoria 10 2788


    9040


    Большое спасибо за эти материалы от других. См. ниже.
    * обозначает статус за июнь 2001 г. MГц НАЗВАНИЕ ST Город Текстовый дисплей PTY ===== ======== == ========================= ========== ================ === * 88.9 WVPR-Mrt WV Martinsburg (WVEP) СЛУШАТЬ ОБЩЕСТВЕННОЕ РАДИО WV ДЛЯ 22 СОТНИ МИЛЬ С RDS ДОБРО ПОЖАЛОВАТЬ В ЗАХВАТЫВАЮЩИЙ НОВЫЙ МИР FM ЦИФРОВОЙ ВЕЩАНИЕ 90.9 WETA-FM Вашингтон 22 * 91.9 WGTS-FM MD Takoma Park ХРИСТИАНСКАЯ МУЗЫКА СЕГОДНЯ 19 - ПОЛОЖИТЕЛЬНОЕ ЖИЗНЬ РАДИО * 92.3 92Q JAMS MD Балтимор (WERQ) 92Q JAMS 16 * 93.1 WPOC MD Балтимор FM 93 WPOC Балтимор 10 СТРАНА МУЗЫКАЛЬНАЯ СТАНЦИЯ * 93.3 93 FLS VA Фредериксбург (WFLS) * 95.9 MAJIC MD Глен Берни (WWIN) * 96.3 WHUR DC Washington "THE ADULT MIX" .... ЗВУКИ 17 .... КАК ВАШИНГТОН 97.1 WASH FM Вашингтон SOFT ROCK 97.1 WASH-FM 08 * 97.9 WIYY MD Балтимор 05 * 99.1 99.1 HFS MD Аннаполис (WHFS) 99.5 JAMN 995 DC Вашингтон (WJMO) ДЖЕММИНОВЫЕ СТАРИНЫ, Округ Колумбия 11 * 100.7 WZBA-FM MD Вестминстер 05 101.1 DC101 DC Вашингтон (WWDC) ЕДИНСТВЕННАЯ СТАНЦИЯ, ЧТО 05 ДЕЙСТВИТЕЛЬНО СКАЛЫ * 102,5 WOLC MD Принцесса Анна * 102,7 B 102,7 MD Балтимор (WXYV) 09 * 103.3 WESR-FM В. А. Онли-Онанкок * 103,5 WGMS DC Вашингтон WGMS 103,5-ВАШИНГТОН 15 КЛАССИЧЕСКАЯ СТАНЦИЯ-ОНЛАЙН В WGMS.COM * 105.1 WAVA VA Арлингтон 00 * 106.5 WWMX MD Baltimore ЛУЧШИЙ СОРТ 07 80-е, 90-е И СЕГОДНЯ * 107.7 WTOP VA Warrenton 107.7 FM NEWS / TRAFFIC / WEATHER 01 ТАКЖЕ WTOP AM, WTOPNEWS. COM 107.9 WFSI MD Аннаполис ЗВУК НОВОЙ ЖИЗНИ 19
    МГц НАЗВАНИЕ ST Город ===== ======== == ========================= 88.3 WJCK88.3 AL Пьемонт 88.7 WRWA AL Дотан 89,3 УОЛН А.Л. Кэрроллтон 89,3 WLRH AL Хантсвилл 89.9 WTSU AL Troy 90.3 WBHM AL Бирмингем 90.7 WVAS AL Montgomery 91.1 CRL RDS AL Скоттсборо (W216BP) (RDS на станции переводчика!) 91,7 WTJB GA Колумбус 91,7 WAOY MS Билокси 93,3 СОЛНЕЧНЫЙ МС Тупело (WSYE) 93.7 __WDFM__ AL Женева (WRJM) 97.3 WKXJ TN Южный Питтсбург / Чаттануга 98,3 WKEA AL Скоттсборо 98.5 SUNNY FL Панама-Сити (WFSY) 101.1 WNOE-FM LA Новый Орлеан 101,5 TK-101 FL Пенсакола (WTKX-) 102.3 УЭЛР А.Л. Роанок 105.1 WQSB AL Albertville (в настоящее время отключено) 106.1 WSTH-FM AL Alexander City (сейчас отключено) 106.5 WAVH AL Daphne / Mobile 107,3 ​​Q 107 AL Флоренция (WQLT) 107.3 WYCL-FM FL Пенсакола (Зак)
    связанный с RDS элемент, переадресованный из DCRTV: "Что ж, некоторые новости с 36-го по величине радиорынка США (Хэмптон Дороги / Норфолк / Вирджиния-Бич).Использование радиостанциями RDS функция, которую имеют новые автомобильные радиоприемники, только что увеличилась вдвое по сравнению с колоссальными двумя станций до четырех станций. Синклер принадлежал '93 .7 The Coast 'WKOC и «96X» WROX - две новые станции, которые теперь используют эту функцию. Два других - «Z104» WNVZ и «106-9 The Fox» WAFX. 96X, Z104 & The Fox просто отображает идентификаторы станций (96X, Z104 и The Fox). 'The Coast 'также показывает исполнителя трека, который звучит в эфире ... I подумал, что это было довольно круто.Есть ли в округе Колумбия / Балтимор станции, отображать больше, чем просто идентификатор станции? Роберт Ф. Корбин (19 декабря, г. 2000) » WKOC 93,7 VA Чесапик WROX- 96.1 VA Мыс Чарльз WNVZ 104,5 VA Норфолк WAFX 106,9 ВА Суффолк
    другие расшифровки станций RDS, почерпнутые из недавних отчетов VUD FM-DX Column (когда я могу извлечь точный PS среди тех, кто дает коды PI и т. д.) и посты на TV / FM SKip Log 88.3 WJCK88.3 AL Пьемонт (WJCK) 88.3 WLPT GA Jesup 88.3 WAFR MS Tupelo 88.3 KESD SD Brookings 88.3 WYPL TN Мемфис 88.3 KAXF TX Хантсвилл 88.3 WHWC WI Menomonie 88.3 CBLJ ON Wawa 88,5 КУМР-FM МО Ролла (КУМР) 88,7 KLNE NE Лексингтон 88.9 KUSP CA Санта-Крус 89.5 WFIT FL Мельбурн 89.7 WMCU FL Майами 89.9 WCNO FL Палм-Сити 90.1 WEPR SC Гринвилл 90.3 WBRH, Лос-Анджелес, Батон-Руж 90.9 WRAF FM GA Водопад Токкоа 90.9 KSKF OR Klamath Falls 91,7 MPR MN Worthington (KNSW) 91.7 WXPR WI Райнлендер 92.1 KDQN LA DeQueen 92.3 WYNU TN Милан 92.5 WQST MS Лес 92,7 KSJQ MO Саванна 92.9 Z93 GA Атланта (WZGC) 92.9 KANS KS Осейдж Сити 92.9 WSCD MN Дулут 92.9 КОМГ МО Озарк 93,5 KDJS MN Wilmar 93.9 KJMK MO Webb City 94.1 KKPTFM AR Литл-Рок 94.1 94WMIX IL Mt. Вернон 94.1 KPCR MO Bowling Green (Боулинг Грин) 94,5 KCNO CA Alturas 94.7 KNEN NE Норфолк 95.3 KCXY AR Восточный Камден 95,3 KERX TX Париж 95,5 WJDB AL Thomasville 95,5 КААН МО Бетани 96,7 KCMQ MO Канзас-Сити 97.1 97OKK МС Меридиан (WOKK) 97,5 км. В день., Талса 98.1 98.3WLNH AL Andaluisa (WTKE) 98.1 WMAXFM GA Хогансвилл 98.1 КУСН К.С. Уважаемый 98,3 КИНУ МО Кэррингтон 98,5 CNTRY 98 OK Талса (KVOO) 98,7 WWNS IL Спрингфилд 99.1 KFUO-FM MO Сент-Луис (KFUO) 99,5 KUTT NE Fairbury 99,7 97X GA Атланта (WNNI) 100.5 WWKI IN Kokomo 101.1 WJRR FL Какао-Бич 101,3 КСИБ ИА Крестон 101,5 KCGN MN Ортонвилл 102,5 WQZQ TN Диксон 102,7 WEGR TN Мемфис 103.5 WTBT FL Брадентон 103,5 ----- ИЛ Кристофер 103,7 STAR 104 PA Эри (WRTS) 104.7 V104.7 Ил Нэшвилл (WNSV) 104,9 KLMJ IA Хэмптон 106.1 Y106KMYY LA Monroe (KMYY) 106.1 Z106 WV Элизабет (WRZZ) 106,5 КМИС МО Новый Мадрид 107.9 KEZA AR Fayetteville 107.7 Z107.7 MO Сент-Луис (KSLZ)

    Я обратил внимание на то, что есть некоторые другие веб-сайты с некоторыми значительно расширены списки станций, у которых (в то или иное время) были отмечены с помощью RDS. Журнал RDS в Северной Америке Так что вместо того, чтобы дублировать, я бы предложил, чтобы любые будущие дополнительные Обновления RDS будут отправлены туда. С этого момента я буду заботиться только о добавлении вещи, которые я поймал лично. PI-декодер
    Страница создана: 24 августа 2000 г. Последнее изменение: 5 октября 2006 г. Дом
  • RDS / RBDS и RadioText Plus (RT +) FM-приемник — MATLAB и Simulink

    В этом примере показано, как можно использовать Simulink® и Communications Toolbox ™ для извлечения информации о программе или песне из FM-радиостанций с использованием стандарта RDS или RBDS и, необязательно, стандарта RadioText Plus (RT +).Вы можете использовать захваченные сигналы или принимать сигналы в реальном времени с помощью радио RTL-SDR или радио ADALM-PLUTO.

    Необходимое оборудование и программное обеспечение

    Для запуска этого примера с использованием захваченных сигналов вам потребуется следующее программное обеспечение:

    Для приема сигналов в реальном времени вам также потребуется одно из следующего оборудования:

    Для получения полного списка поддерживаемых Communications Toolbox Платформы SDR, см. Раздел «Поддерживаемое оборудование» Программно-определяемого радио (SDR).

    Предпосылки

    RBDS и RDS — очень похожие стандарты, определяющие, как дополнять FM-радиосигналы дополнительной информацией.RBDS используется в Северной Америке, тогда как RDS изначально использовался в Европе и превратился в международный стандарт. RBDS и RDS состоят из 3 уровней:

    Физический уровень (уровень 1)

    Подсистема физического уровня принимает захваченный сигнал из файла или прямой сигнал от радио и выполняет следующие шаги:

    Имейте в виду, что сигнал RDS / RBDS передается с относительно низкой мощностью, поэтому он не всегда виден в спектре FM, как на рисунке выше.

    FM-сигналы содержат пилот-тон на 19 кГц, который можно использовать в качестве эталона фазы и частоты для когерентной демодуляции сигнала RDS / RBDS на 57 кГц и стереозвука на 38 кГц. Пилот-тоны с частотой 38 кГц и 57 кГц могут быть сгенерированы путем удвоения и утроения частоты пилот-тона 19 кГц [2].

    Шаги обработки для когерентной демодуляции сигнала RDS / RBDS:

    • Полосовая фильтрация : Приемник PHY проводит полосовую фильтрацию на частотах 19 кГц и 57 кГц, чтобы изолировать пилотный тон и сигнал RDS / RBDS соответственно .

    • AM Демодуляция : символы RDS и RBDS генерируются в 1187.Частота 5 Гц и AM-модуляция до несущей 57 кГц. Сигнал RDS / RBDS 57 кГц может быть когерентно демодулирован с несущей 57 кГц, которая синхронизирована по частоте и фазе. Обычно для когерентной демодуляции достаточно пилот-тона с утроенной частотой 19 кГц. На следующих рисунках показаны пилотные тоны 19 кГц и 57 кГц, сигнал RDS / RBDS 57 кГц и AM-демодулированный сигнал RDS / RBDS в основной полосе частот.

    В то же время существует несколько FM-станций, чей сигнал RDS / RBDS 57 кГц демонстрирует изменяющийся во времени фазовый сдвиг от пилот-тона 19 кГц и его версии с утроенной частотой.Приемник PHY содержит петлю Костаса для компенсации таких изменяющихся во времени фазовых сдвигов.

    • Петля Костаса : Петля Костаса выполняет 2 ортогональные AM-демодуляции, одну демодуляцию с синусом 57 кГц и другую с косинусом 57 кГц. Частота дискретизации принятого сигнала тщательно выбирается равной 228 кГц, что обеспечивает 4 отсчета за цикл 57 кГц. Следовательно, задержка на одну выборку пилот-тона 57 кГц приводит к смещению фазы на четверть длины волны и позволяет нам генерировать косинусоидальную волну из синусоидальной волны.Синусо-демодулированный сигнал соответствует выходному сигналу когерентной демодуляции. Косинус-демодулированный сигнал используется для обнаружения фазовой ошибки. Продукты сигнала RDS / RBDS 57 кГц с синусоидальными / косинусоидальными волнами подвергаются фильтрации нижних частот с помощью фильтра, указанного в разд. 1.7 из [1]. Результатом двух выходных сигналов фильтра является сигнал ошибки. Чем он больше, тем больше задерживается пилот-тон 19 кГц, чтобы вести себя как демодулятор на основе косинуса.

    • Извлечение тактовых импульсов : для выполнения двухфазного декодирования символов тактовые импульсы, соответствующие символьной скорости RDS / RBDS, равной 1187.5 Гц извлекается из пилот-тона 19 кГц. Обратите внимание, 1187,5 Гц x 16 = 19 кГц. Чтобы учесть смещение частоты, используется частотное деление для извлечения тактовой частоты из пилот-тона 19 кГц. Поскольку операция частотного разделения обеспечивает несколько правильных ответов, сигнал RDS / RBDS в основной полосе частот служит в качестве обучающих данных, которые помогают в определении желаемого выходного сигнала.

    • Двухфазный декодер символов : RDS и RBDS используют двухфазное (bi-L) кодирование, которое широко известно как манчестерское кодирование.В каждом тактовом цикле символ RDS / RBDS принимает два противоположных значения амплитуды: либо положительное, за которым следует отрицательное, либо отрицательное, а затем положительное. Двухфазный декодер символов отменяет второй уровень амплитуды, так что каждый символ сохраняет один и тот же уровень амплитуды на протяжении всего тактового цикла. Новый уровень амплитуды тактового сигнала соответствует битовому представлению символа. Следующие два снимка экрана соответствуют осциллограммам №1-6 на Рисунке 2 в [1].

    Для получения битового значения каждого символа форма сигнала интегрируется по каждому тактовому циклу, а результат сравнивается с нулем (ограничитель).

    Уровень канала передачи данных (Уровень 2)

    Уровень 2 реализован с использованием системного блока RBDSDataLinkDecoder. Этот уровень отвечает за синхронизацию и исправление ошибок.

    Битовый вывод уровня PHY логически организован в 104-битные группы, состоящие из четырех 26-битных блоков. Каждый блок содержит 16-битовое информационное слово и 10 битов четности (см. Рисунок 8 в [1]). Отдельное 10-битовое слово смещения добавляется по модулю 2 к битам четности каждого блока.

    • Синхронизация : Первоначально границы блоков и групп ищутся исчерпывающе с использованием скользящего окна в 104 бита.Для каждого 104-битного окна 4 слова смещения ищутся в последних 10 битах каждого 26-битного блока. Слово смещения идентифицируется, если в его блоке не обнаружено никаких битовых ошибок. Как только слова смещения идентифицированы, достигается синхронизация на уровне группы, и исчерпывающая обработка в скользящем окне останавливается. Впоследствии следующие 104 бита будут рассматриваться как следующая группа.

    Если будущие группы содержат битовые ошибки и слова смещения не могут быть идентифицированы в их ожидаемой позиции, синхронизация может быть потеряна.В этом случае уровень 2 сначала исследует возможность 1-битных сдвигов синхронизации, используя тот факт, что первое информационное слово (16 бит) всегда одинаково для всех групп битов. Если первое информационное слово обнаруживается смещенным на 1 бит (влево или вправо), синхронизация сохраняется, и границы групп корректируются соответствующим образом. Если битовые ошибки сохраняются для 25 групповых приемов и в то же время синхронизация не может быть восстановлена ​​с использованием таких сдвигов на 1 бит влево / вправо, тогда синхронизация теряется, и уровень 2 повторно входит в исчерпывающий поиск синхронизации на основе скользящего окна.

    • Исправление ошибок : Код исправления ошибок RDS и RBDS представляет собой циклический код (26, 16), сокращенный от (341, 331). Реализация исправления ошибок использует схему сдвигового регистра, описанную в Приложении B [1].

    Уровень сеанса и представления (уровень 3)

    Уровень 2 удаляет биты четности / смещения, поэтому уровень 3 принимает группы по 64 бита, состоящие из четырех 16-битных блоков. Существует до 32 различных типов групп, каждая из которых обозначена цифрой от 0 до 15 и буквой «A» или «B», например, 0B, 2A, 3A.Формат каждой группы может быть фиксированным или абстрактным, если эта группа выделена для приложения с открытыми данными (ODA, см. Список в [3]).

    Уровень 3 реализован с использованием системного блока RBDSSessionDecoder. Этот блок поддерживает декодирование типов групп фиксированного формата 0A, 0B, 2A, 2B, 3A, 4A, 10A.

    • 0A и 0B передают строку из 8 символов, которая обычно изменяется в режиме прокрутки текста.

    • 2A и 2B передают более длинные строки из 64 или 32 символов.

    • 3A регистрирует ODA и определяет их выделенный тип группы абстрактного формата.

    • 4A передает системное время.

    • 10A дополнительно классифицирует тип программы (например, «Футбол» для типа программы «Спорт»).

    Для ODA приемник RDS / RBDS поддерживает декодирование RadioText Plus (RT +) [4]. Этот ODA может разбить длинную 32- или 64-символьную строку из групп типов 2A и 2B на два конкретных типа контента (например, исполнитель и песня).

    Просмотр результатов

    На следующем снимке экрана показано графическое отображение обработанных данных RDS / RBDS:

    1. Первое поле соответствует типу программы, который передается вторым информационным словом всех типов групп. Если получены типы групп 10A, первое поле также предоставляет дополнительную характеристику, например, Sports \ Football .

    2. Второе поле показывает 8-значный текст, передаваемый группами 0A / 0B.

    3. Третье поле показывает более длинный текст длиной 32/64 символа, передаваемый типами групп 2A / 2B.

    • RadioText Plus (RT +) : этот раздел используется, если какие-либо группы 3A указывают, что RadioText Plus (RT +) ODA [4] использует определенный тип группы абстрактного формата, например, 11A. Затем, после получения этого абстрактного типа группы, 32/64-символьный текст, передаваемый группами 2A / 2B, будет разделен на две подстроки. Более того, две метки будут обновлены, чтобы характеризовать подстроки (например,г., исполнитель и песня).

    • Приемы группового типа : Таблицы действуют как гистограмма, показывающая, какие типы групп были получены от станции и с какой частотой. В результате пользователи могут захотеть просмотреть зарегистрированные данные для получения дополнительной информации, которая не отображается в графическом средстве просмотра (например, системное время в 4A, альтернативные частоты в 0A и т. Д.).

    Кроме того, вы можете установить флажок «Записывать данные в файл», чтобы регистрировать дополнительные поля из всех типов групп.

    Избранная библиография

    1. Национальный комитет радиосистем, стандарт США RBDS, апрель 1998 г.

    2. Дер, Лоуренс. «Учебное пособие по частотной модуляции (FM)». Silicon Laboratories Inc.

    3. Национальный комитет по радиосистемам, Список приложений ODA в RDS

    4. RadioText Plus (RT +) Спецификация

    5. Джозеф П. Хоффбек, «Обучение системам связи с Simulink® и USRP», Ежегодная конференция ASEE, Сан-Антонио, Техас, июнь 2012 г.

    RDS Radio Data System & EON Enhanced Other Networks Guide

    • название станции
    • указание на то, транслирует ли станция туристические бюллетени
    • и схема транслируемой в настоящее время программы
    • текущее время

    RDS работает только в диапазоне частот FM, поскольку информация RDS закодирована в сигнале FM.RDS недоступен на средних, длинных волнах или в диапазоне AM.

    Программная служба (PS)

    Это имя радиостанции, на которую в данный момент настроены (известное как Программная служба или PS). Например, если вы слушаете Radio 2 по радио, оборудованному соответствующим образом, частота на дисплее будет заменена на _BBC_R2_. Если был настроен Classic FM, дисплей переключился бы с частоты на CLASSIC_. Название службы программы может содержать не более восьми символов. Некоторые радиостанции, хотя и не все, сохраняют название (PS) в памяти, когда станция добавляется в качестве предустановки на радиоприемнике.

    Альтернативная частота (AF)

    В данных, отправленных на радиостанцию ​​RDS, будет информация о том, на каких других частотах можно слышать станцию. Радио RDS будет перенастраиваться на другую частоту, когда текущий сигнал станет слишком слабым, при условии, что для станции доступна альтернативная частота. Для этого должна быть включена функция автофокусировки. Иногда радио будет пытаться найти более сильный сигнал для станции. Это может отвлекать, когда радиостанция перенастраивается, но ее можно решить, отключив функцию автофокусировки.Теоретически, путешествуя по стране, можно будет слушать все национальные станции через автомобильное радио без необходимости вручную настраивать их. Некоторые домашние тюнеры не имеют функции альтернативной частоты.

    RDS Search

    Некоторые тюнеры позволяют искать станции, использующие RDS. Поскольку большинство радиостанций FM в любом случае используют RDS, ценность этой функции ограничена.

    Traffic Program (TP) и Traffic Announcement (TA)

    На радиодисплее может отображаться, передает ли станция информацию о поездках.Поскольку большинство станций все равно это делают, эта функция сама по себе имеет ограниченную ценность. Функция Traffic Announcement (TA) позволяет прерывать воспроизведение компакт-диска или кассеты, когда есть отчет о поездке от радиостанции, которая в данный момент настроена. Радиоприемник автоматически переключится с компакт-диска или кассеты на радио на время объявления путешествия.

    Коммерческие радиостанции будут транслировать трехтональный сигнал до и после туристического бюллетеня, но радиостанциям BBC это не нужно. Эти тоны DTMF используются, когда передатчик (где физически находится инсертер RDS) расположен удаленно от студии, и по причинам стоимости или практичности нет пути управления от студии к передатчику, чтобы сообщить передатчику, когда следует включить Флаг ТА.Единственное звено между студией и передатчиком — это сама аудиостанция.

    В этих ситуациях используется «внутриполосная сигнализация». Устройство на передатчике прослушивает тональные сигналы DTMF, чтобы включить или выключить флаг TA. Тональные сигналы DTMF записываются на дорожных джинглах, чтобы облегчить жизнь ведущему. Однако для того, чтобы функция TA работала при любых обстоятельствах, должна быть включена функция с пометкой TA, TI, TP или «Трафик».

    На некоторых радиостанциях можно искать только те станции, которые транслируют дорожную программу.

    Enhanced Other Networks (EON)

    Большинство тюнеров RDS теперь оснащены функцией EON, которая дает возможность местным станциям «врываться» в трансляцию национальной радиостанции на время сообщения дорожного сообщения. При прослушивании национальной станции BBC, такой как BBC Radio 3, EON сообщает радио о любых дорожных сводках, транслируемых станциями BBC в этом районе. Радио переключалось на местную радиостанцию ​​BBC для туристического бюллетеня, а затем обратно на национальную станцию, когда бюллетень был закончен.Например, когда вы путешествуете по Оксфорду, когда настроена радиостанция BBC Radio 2, радио переключается на BBC Radio Oxford для получения любых туристических сводок с включенной функцией TA. Эта функция обычно не реализована на коммерческих радиостанциях, таких как Classic FM. Хотя часть потока данных RDS используется для предоставления программной и контактной информации для Classic FM, небольшая часть классифицируется как «Лицензия на дополнительные услуги». Эта резервная емкость RDS используется Itis Holdings для предоставления услуги RDS-TMC (система радиоданных — канал сообщений трафика) с использованием RDS Classic FM.Автомобили, оснащенные необходимой электроникой, могут расшифровать эту информацию, и она используется для предоставления навигационной информации и информации о дорожном движении.

    Функция EON будет работать, даже если проигрывается кассета или компакт-диск; воспроизведение компакт-диска или кассеты будет прервано местным или национальным туристическим бюллетенем, если на дисплее радиоприемника горит ‘EON’.

    Тип программы (PTY)

    Радиостанции могут назначать своим передачам различные типы программ в зависимости от того, что транслируется в определенное время дня.Их можно уловить с помощью радио RDS. Слушатель может использовать радио для поиска программы определенного типа. Затем радио просканирует циферблат, чтобы найти выбранный тип программы. Если он будет найден, радио настроится на станцию. Есть несколько типов программ. К ним относятся НОВОСТИ, ТЕКУЩИЕ ВОПРОСЫ, ИНФОРМАЦИЯ (информация), СПОРТ, ОБРАЗОВАНИЕ, ДРАМА, КУЛЬТУРА, НАУКА, ПОП-МУЗЫКА, РОК-МУЗЫКА, MOR (в середине дороги), LIGHT MUSIC (легкая классическая музыка), ДРУГАЯ МУЗЫКА, КЛАССИКА (подробнее «серьезная» классическая музыка) и VARIED (речь и / или музыка).Например, Bristol Star 107.2 постоянно устанавливает тип программы (PTY) на VARIED. Однако Radio 4 может установить PTY на AFFAIRS, когда транслирует программу о текущих событиях, но переключить тип программы на NEWS в 18:00 для бюллетеня новостей. PTY можно установить, оставив радио настроенным на текущую станцию, пока не станет доступна конкретная программа. Например, если PTY установлен на NEWS, радио будет ждать, пока программа NEWS не станет доступной, прежде чем настраиваться на радиостанцию, передающую новости.Когда новости закончатся, снова будет настроена предыдущая радиостанция. Таким образом, можно слушать Радио 1, одновременно имея возможность ловить новости на Радио 2, используя выбор PTY NEWS. Чтобы это работало, PTY должен быть включен.

    RadioTEXT (RT)

    Большинство радиостанций RDS могут принимать короткие сообщения, которые могут включать информацию о ведущем, станции или программе, которую вы слушаете.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
