Как подключить переднюю панель компьютера к материнской плате, подключение power, reset, USB, аудио разъемов

Советы и рекомендации КомментироватьЗадать вопросНаписать пост

Бывает, что разъемы и индикаторы на передней панели компьютера перестают работать. Или их надо подключить при сборке нового устройства. У новых пользователей, который раньше никогда этим не занимались подключение может вызвать проблемы, так как не всегда очевидно и понятно с первого взгляда какой провод для чего предназначен.

Кнопка включения и индикатор питания

Подключать их приходится не так уж и часто. Как правило, необходимость в этом возникает только при сборке нового компьютера или же, после того, как старый был разобран для глубокой чистки от пыли и грязи.

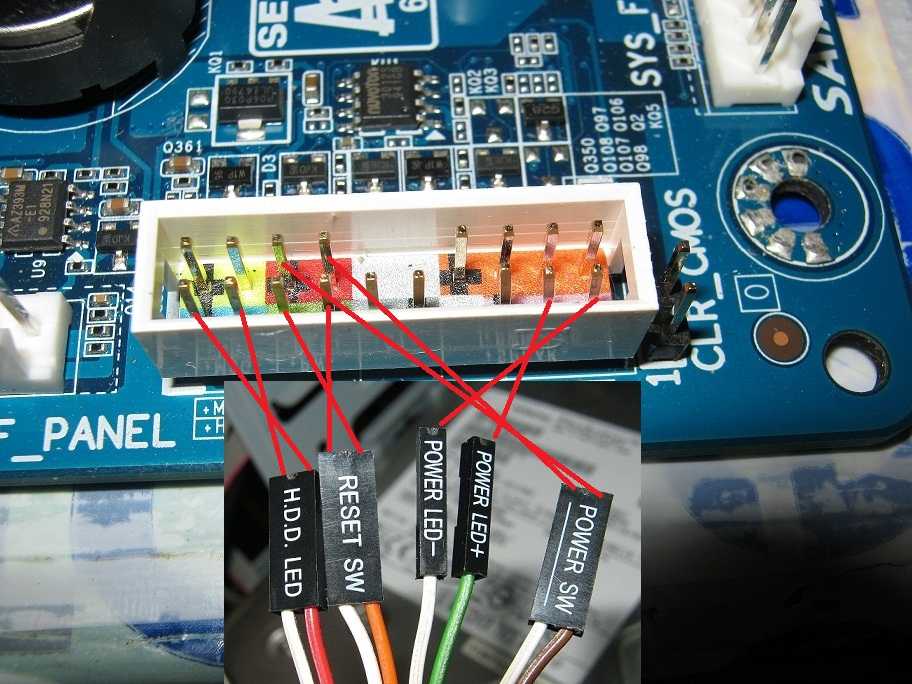

Особых проблем возникнуть не должно, провода на всех современных устройствах подписаны, как и посадочные места для на материнской плате. Power — отвечает за кнопку питания, т.е непосредственно за включение компьютера, Reset SW – кнопка экстренной перезагрузки, Power LED — индикатор включения, H. D.D led индикатор работы жестких дисков, Speaker отвечает за динамик. Подключается все они, как правило, в нижней части материнской платы. Блок для подключения называется “F_Panel” или похожим образом, рядом с ним нарисована табличка, которая призвана показать, какой коннектор куда втыкать.

Подключение USB портов на передней панели

Здесь алгоритм действий схож с предыдущим пунктом. Необходимо найти провода, идущие от фронтальной части и соответствующие им гнезда на материнской плате. Как правило, таких «посадочных мест» несколько и они подписаны, к тому же, штекер сделан таким образом, то его можно воткнуть лишь в нужный разъем, по этому, если он не втыкается или приходится прилагать усилия, то стоит еще раз все проверить.

Как правило, нет разницы в том, какой порт в какое гнездо подключать, но на некоторых видах материнских плат, гнезда могут отличаться поддерживаемыми версиями USB, так что стоит ознакомится с инструкцией.

Подключаем аудиоразъемы

Подключение стоит производить после изучения мат. платы, найдя на ней гнезда, надписи у которых соответствуют надписям на проводах, отходящих от передней части корпуса. Как правило, они располагаются недалеко от аудио чипа и найти их не составляет особого труда. Так же, современные ПК обладают «защитой от дурака», по этому большая часть портов и разъемов соответствует только друг другу и воткнуть в них что-то постороннее получится только с большим трудом.

Если после этого наушники и микрофон, воткнутые в переднюю панель не заработали, то стоит проверить наличие драйверов и настройки звука в системе. Также стоит заметить, что на некоторых моделях материнских плат такие разъемы могут отсутствовать.

На главную

Reader Interactions

Как подключить разъемы передней панели к материнской плате ATX

Перейти к основному содержанию
  • Компьютер BackATX Mid Tower
  • Редактировать
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Перевести
  • Встроить это руководство

Автор: Натан Карини (и 2 других участника)

  • Избранное: 1
  • Завершений: 3

Сложность

Easy

Шаги

7

Требуемое время

15 — 30 минут

Секции

1

  • Как подключить разъемы передней панели к материнской плате ATX 7 шагов

Флаги

1

  • Компьютер BackATX Mid Tower
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

Когда дело доходит до сборки компьютера, требуется много времени и упорства, чтобы собрать все вместе. Разбивая большой проект на более мелкие части, он становится намного менее сложным. В этом руководстве я подробно расскажу, как подключить разъемы передней панели от корпуса компьютера к материнской плате ATX с помощью ASUS Z49.0 Wi-Fi (ASIN: B086QSD3M4). Другими словами, я научу вас, как заставить входы/выходы на передней панели (Reset, Power On, LED Power) работать на самом деле.

При сборке компьютера необходимо убедиться, что ваша материнская плата совместима со всеми остальными компонентами, включая корпус компьютера.

ПРЕДУПРЕЖДЕНИЕ:

  • Не работайте с материнской платой на ковре. Статическое электричество может сжечь материнскую плату.
  • Отвертка Phillips #2

    9,99 $

    Купить

    Детали не указаны.

      • org/HowToDirection»>

        Положите компьютер на бок и отвинтите барашковые винты на боковой панели. (Откройте корпус ПК)

      • Для некоторых корпусов компьютеров вам может понадобиться отвертка, чтобы выкрутить настоящие винты.

      Редактировать

      • После удаления винтов снимите боковую панель, чтобы получить доступ к материнской плате и внутренним кабелям.

      • Найдите контакты на передней панели.

      Редактировать

      • org/HowToDirection»>

        Подсоедините кабель с маркировкой Reset SW к материнской плате. Это позволит вашей кнопке сброса действительно работать.

      Редактировать

      • Подключите кабель Power SW над Reset SW на материнской плате. Это позволит вам включить компьютер с помощью кнопки питания на передней панели корпуса ПК.

      Редактировать

      • Подсоедините кабель индикатора питания к штырьку справа.

      • Это окончательная структура кабеля.

      Редактировать

      • Светодиод питания

      • Выключатель питания

      • Переключатель сброса

      Редактировать

    Почти готово!

    Чтобы собрать устройство, следуйте инструкциям, шаги 1 и 2, в обратном порядке.

    Заключение

    Чтобы собрать устройство, следуйте инструкциям, шаги 1 и 2, в обратном порядке.

    Отменить: я не завершил это руководство.

    3 других человека завершили это руководство.

    Автор

    с 2 другими участниками

    Значки: 6

    +3 еще значка

    Команда

    Просмотр статистики:

    За последние 24 часа: 58

    За последние 7 дней: 363

    За последние 30 дней: 1,327

    Все время: 4 323

    Как подключить разъемы передней панели к материнской плате?

    Ваша система не запустится, если вы подключите кабели передней панели корпуса ПК к неправильным разъемам на материнской плате. Разъемы, которые выходят из корпуса ПК, довольно маленькие, и подключение их к одному из контактов на материнской плате может быть сложной задачей, особенно если вы новичок.

    Поэтому мы и принесли вам эту статью, чтобы вы без труда подключили разъемы передней панели к материнской плате, даже если делаете это впервые.

    Содержание

    Предварительные требования

    Прежде чем мы начнем, необходимо помнить о нескольких вещах перед подключением проводов к передней панели.

    • Заземлитесь
    • Если вы не можете вставить кабели, не применяйте к ним силу. Штырьки очень тонкие и их легко согнуть.
    • Не включайте компьютер, если вы не уверены, что все кабели подключены правильно.
    • Всегда обращайтесь к руководству пользователя материнской платы и корпуса процессора, если вы в чем-то не уверены.

    Как подключить разъемы передней панели к материнской плате?

    Вот пошаговое руководство по подключению разъемов передней панели к материнской плате.

    Найдите необходимые кабели от корпуса ЦП

    Отследите кабели, идущие от передней панели корпуса ЦП. Если у вас более тяжелый корпус процессора, кабелей будет больше. Вот список всех кабелей передней панели и как их найти.

    Найдите на своей материнской плате разъемы на передней панели

    Найдите такие записи, как F_PANEL, JFP1 или FP1 на вашей материнской плате. Эти записи могут отличаться в зависимости от используемой материнской платы. Пожалуйста, обратитесь к руководству пользователя, если у вас возникли проблемы с поиском заголовка на передней панели. Если у вас нет руководства пользователя, загрузите его на официальной странице поддержки производителя материнской платы.

    В руководстве пользователя будет подробная схема платы. Используйте это, чтобы найти заголовок передней панели.

    Ваша материнская плата также будет иметь JFP2 или SPK1 . Используется для подключения кабеля динамика к корпусу процессора.

    Найдите положительные и отрицательные стороны кабеля светодиода

    Кабели передней панели, такие как питание и кнопка сброса, не имеют полярности (положительные и отрицательные знаки). Так что вставлять их можно как угодно. В случае светодиодных разъемов вы должны вставить положительный конец кабеля передней панели в положительный контакт на разъеме передней панели.

    POWER SW и RESET SW имеют два разъема в кабеле, который необходимо вставить в разъемы на передней панели. С другой стороны, светодиод может иметь один или два слота в зависимости от компании-производителя корпуса процессора.

    Если на светодиодных кабелях написано LED+ или LED-, вы можете легко вставить провода, выполнив шаги, описанные ниже. Однако, если на кабелях написано только POWER LED или HDD. LED, вы должны сначала выяснить положительные и отрицательные слоты.

    Вы можете увидеть небольшой треугольник на обратной стороне светодиодных кабелей. Это указывает на положительный конец, а другой будет отрицательным.

    Подсоедините кабели

    На материнской плате будет два набора контактов для подключения к передней панели. Один набор контактов называется F_PANEL/JFP1/FP1 и содержит кабели питания, сброса и светодиодов. Другой предназначен для динамика/зуммера, который называется JFP2/SPK1.

    Connect F_PANEL/JFP1/FP1

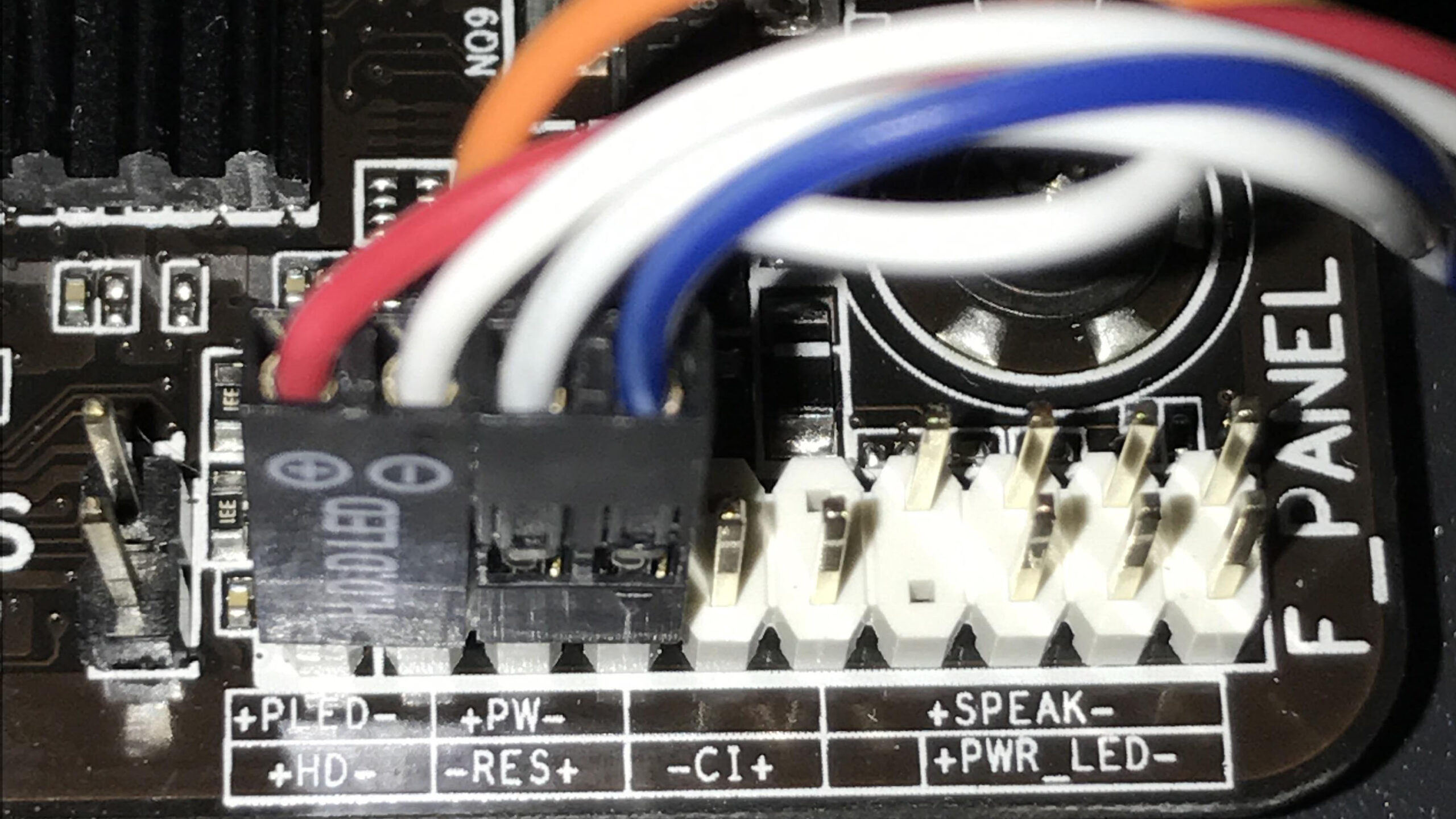

    В разъеме на передней панели материнской платы будет девять контактов, как показано ниже.

    Убедитесь, что на выводе написано « JFP1 » или « F_PANEL ». На вашей материнской плате также будут написаны эти номера для идентификации контактов. Штифт с одной стороны имеет нечетный номер, а штифт с другой стороны — с четным номером. Один штифт в верхней части четной стороны будет отсутствовать.

    Используйте следующую инструкцию, чтобы вставить разъемы на передней панели.

    • Контакты 1 и 3 предназначены для HDD LED+ и HDD LED- соответственно.
    • Контакты 2 и 4 предназначены для POWER LED+ и POWER LED- соответственно.
    • Контакты 5 и 7 для RESET SW.
    • Контакты 6 и 8 для POWER SW.
    • Контакт 9 будет пуст.

    Светодиод на передней панели не загорится, если вы не совместили положительные контакты с положительными слотами, а отрицательные контакты с отрицательными слотами. Вы можете инвертировать и снова подключить их, если светодиод не включается.

    Connect JFP2/SPK1

    Этот кабель поставляется с материнской платой, а не с корпусом процессора. Он подключается к небольшому динамику, который издает звуковые сигналы кодов ошибок. JFP2/SPK1 содержит один набор из четырех контактов, как показано на рисунке ниже.

    Найдите положительную сторону кабеля динамика/зуммера. Положительный слот идет на четвертый контакт.

    Вопросы по теме

    Как подключить разъемы USB на передней панели?

    Вы можете найти контакты USB на материнской плате. Под ними будет написано слово USB. В зависимости от производителя контакты USB могут обозначаться как 9.
