Телефонный кабель 2 жилы: Кабель телефонный на 2 жилы

Содержание

Телефонный кабель и провод: ГОСТ, ТУ, цены, акции, отзывы

Телефонные кабели используются в телефонных сетях для прокладки линий связи между абонентами, а также в быту для соединения технических устройств, например, динамика и кнопки дверного звонка.

Что он представляют собой?

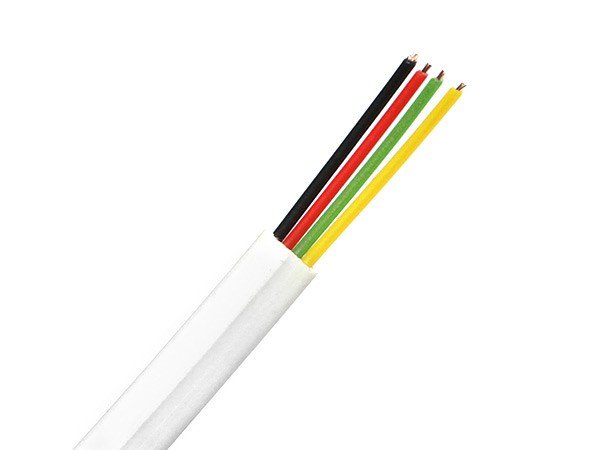

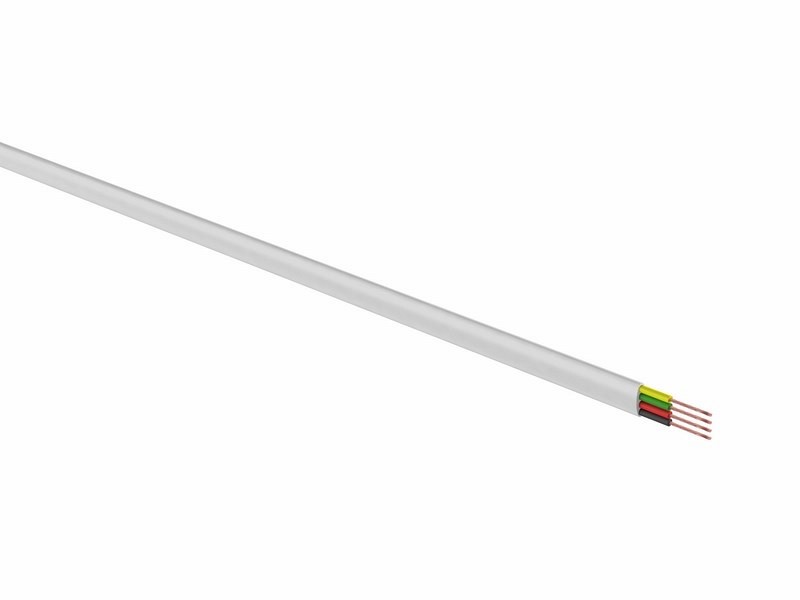

Состоят из одного или нескольких изолированных друг от друга проводников (скрученных парных жил), заключенных в изоляционную оболочку. Жилы, как правило, изготовлены из меди. Именно этот металл способствует лучшей проводимости сигнала и, соответственно, высокому качеству его передачи. Внешняя изоляционная оболочка обычно производится из ПВХ-пластиката, поливинилхлорида или полиэтилена. Современные материалы обеспечивают огнестойкость, устойчивость к всевозможным повреждениям и гибкость изделий.

Виды по сфере применения

Для прокладывания внешних телефонных линий связи – полевой провод. Предназначен для соединения множества абонентских линий. Это 4-жильный провод с усиленным многослойным изолированием, поэтому его можно использовать в большом диапазоне температур воздуха - от -65 до + 65 °С. Такие телефонные провода рассчитаны на прокладку в любых условиях: подземную, воздушную, в кабельных каналах сооружений.

Для разводки внутри закрытого помещения – распределительный провод. Обеспечивает передачу сигнала по дому абонента от внешней линии. Может быть 2- или 4-жильным. Эти телефонные провода применяются и в бытовых устройствах, например, дверном звонке, системе оповещения и сигнализации, системе дистанционного управления.

Параметры выбора

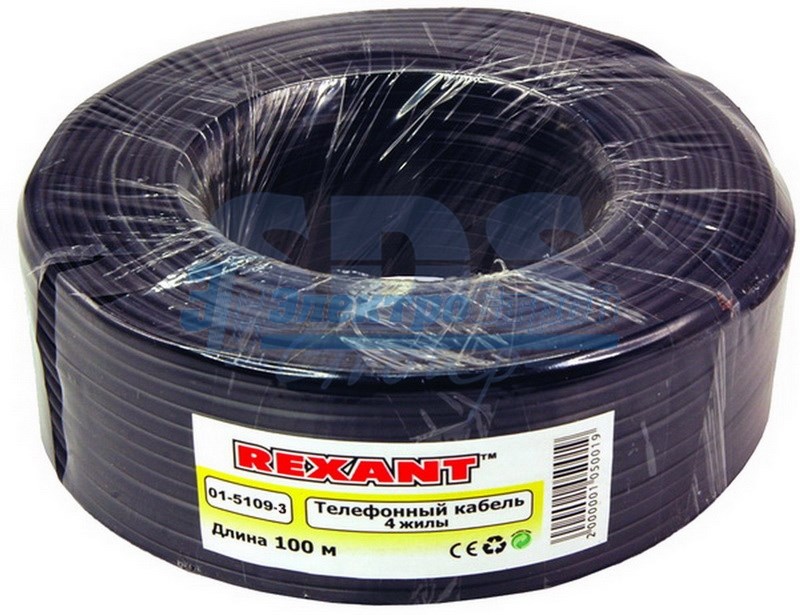

  • Длина. Зависит от того, на какое расстояние вам необходимо протянуть провод. На нашем сайте вы найдете изделия длиной от 10 м до 50 м. Они различаются по стоимости: короткие стоят дешевле.
  • Диаметр сечения жил. Чем толще кабель, тем качественнее передается звуковой сигнал.
  • Рабочее напряжение. У них составляет 150 В.

Как правильно подсоединить телефонный разъем к проводу

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
• Зачистной инструмент (строительный либо канцелярский нож).
• Коннекторы RJ-11/12/25.
• Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
• В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
• Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
• Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
• Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
• Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов.

А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Типы кабелей связи. Расшифровка, конструкция и назначение.

Каждый кабель связи согласно ГОСТу имеет условное обозначение или марку, состоящую из букв и цифр.

Маркировка характеризует назначение кабеля и его конструкцию. По ней можно узнать, какая скрутка у этого кабеля, какой наружный защитный покров (при его наличии), сколько пар или четверок в кабеле, каков диаметр жил.
Марки городских телефонных кабелей начинаются с буквы Т (телефонный). Последующая буква характеризует покров или отсутствие его. Например, марка ТГ означает телефонный голый кабель, т. с. без брони поверх свинцовой оболочки, ТБ — с броней из стальных лент и т. д. Буквами обозначают также виды скруток и назначение кабеля, например, буква 3 означает, что кабель имеет звездную скрутку. Цифры в марке кабеля указывают его емкость, т. е. количество жил и их диаметр, а также вид скрутки, например, ТГ 100X2X0,5 означает: телефонный кабель парной скрутки со свинцовой оболочкой емкостью в 100 пар жил диаметром 0,5 мм.

Кабели магистральные низкочастотные:

Для устройства соединительных линий между РАТС, а также между РАТС и междугородней телефонной станцией МТС служат низкочастотные кабели со звездной скруткой и бумажно-кордельной изоляцией. Изоляция жил одной пары в любой четверке кабеля со звездной скруткой имеет красный и желтый (натуральный) цвет, а другой пары — синий и зеленый. Каждая четверка обмотана по спирали хлопчатобумажной пряжей. В каждом повиве имеется контрольная четверка жил, отличающаяся от остальных четверок цветом. Диаметр жил: 0,8; 0,9; 1,0; 1,2; 1,4 мм.

Кабели со звездной скруткой выпускают следующих марок:

  • ТЗГ — в свинцовой оболочке, голый, предназначен для прокладки телефонной канализации;
  • ТЗБ — в свинцовой оболочке, бронированный-стальными лентами, поверх которых имеется джутовый покров, предназначен для прокладки в земле;
  • ТЗБГ — в свинцовой оболочке, бронированный стальными лентами, с противокоррозионной защитой, предназначен для прокладки в агрессивных грунтах;
  • ТЗК — в свинцовой оболочке, бронированный круглыми стальными оцинкованными проволоками, с защитным наружным покровом из джута, предназначен для прокладки через водные преграды.

Например, маркировка кабеля ТЗГ 7X4X0,8, означает телефонный кабель звездной скрутки со свинцовой оболочкой с бумажно-кордельной изоляцией, емкостью в семь четверок жил диаметром 0,8 мм.

Кабели телефонные:

Для прокладки в подземных сооружениях, по стенам зданий и подвески на воздушных линиях связи чаще всего применяют кабель ТГ с диаметром жил 0,4; 0,5 и 0,7 мм; жилы изолированы сплошным слоем бумажной массы или бумажной лентой, наложенной по спирали с перекрытием одного витка другим на 20%, и скручены в пары с шагом не более 250 мм. Две изолированные жилы, образующие одну пару, обмотаны хлопчатобумажной нитью, что облегчает разборку кабеля по парам во время монтажа.
В каждой паре изоляция одной жилы желтого цвета, а другой — красного или синего. В каждом повиве имеется одна контрольная пара, изоляция которой отличается от других жил цветом. Повив от повива отделяется хлопчатобумажной пряжей. Кабель выпускают емкостью от 10 до 1200 пар кусками длиной не менее 100 м, называемой строительной.

На городских и сельских телефонных сетях используют кабели с пластмассовой изоляцией и оболочкой, причем оболочка может быть как полиэтиленовая ТПП, так и поливинилхлоридная ТПВ, а изоляция жил только полиэтиленовая. Жилы кабеля медные диаметром 0,32; 0,4; 0,5; 0,7 мм. Скрутка жил бывает парная и четверочная, а сердечника — повившая и пучковая. Поверх скрученного сердечника накладывают поясную изоляцию из полиэтиленовых лент, затем алюминиевую ленту (экран), под которой прокладывают луженую проволоку диаметром 0,5 мм. Кабели ТПВ и ТПП выпускают емкостью от 5 до 600 пар или от 5 до 300 четверок.

Маркировка телефонных кабелей следующая:

  • ТПП — телефонный с полиэтиленовой изоляцией жил и в полиэтиленовой оболочке, предназначен для прокладки в канализации, внутри и снаружи зданий, а также для подвески на опорах;
  • ТПВ — телефонный с полиэтиленовой изоляцией и в поливинилхлоридной оболочке, предназначен для прокладки внутри и снаружи зданий,

Кабель ТПП, предназначенный для прокладки в грунте, бронируется стальными лентами и имеет маркировку ТППБ. Поверх брони для защиты от коррозии наложен ДЖУТОВЫЙ покров.
Для подвески на воздушных линиях связи можно использовать кабель ТППт, который по конструкции аналогичен кабелю ТПП, по в отличие от него имеет самонесущий трос, опрессованный вместе с сердечником в общую полиэтиленовую оболочку и выполненный из семи стальных оцинкованных проволок. Кабель выпускают с диаметром жил 0,5 и 0.7 мм, скрутка которых парная, а сердечника— пучковая. Па сердечник наложен экран из гофрированной алюминиевой ленты. Емкость кабеля от 5 до 100 пар или от 5 до 50 четверок.

Кабели парной скрутки ТБ, ТВГ и ТК аналогичны по конструкции кабелю ТГ, но в зависимости от назначения имеют различные броневые покровы:

  • ТБ — в свинцовой оболочке, бронированный двумя стальными лентами, с наружным джутовым покровом, предназначен для прокладки в земле;
  • ТБГ — в свинцовом оболочке, бронированный двумя стальными лентами, покрытыми вязким компаундом или лаком, предназначен для укладки в шахтах и туннелях;
  • ТК — в свинцовой оболочке, бронированный стальными оцинкованными круглыми проволоками с наружным покровом, предназначен для прокладки через водные преграды.

Кабели магистральные высокочастотные:

На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке.
Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого.
Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним.
Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.

Маркировка магистральных кабелей следующая:

  • МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
  • МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
  • МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
  • МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
  • МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;

Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.

Кабели магистральные коаксиальные:

На ГТС в качестве соединительных межстанционных линий применяют стандартизированный коаксиальный кабель следующих марок:

  • КМГ-4 — в свинцовой оболочке;
  • КМБ-4 — то же, но бронированный двумя стальными лентами;
  • КМК-4 — то же, бронированный круглыми стальными оцинкованными проволоками.

Кабель КМ-4 состоит из четырех коаксиальных пар типа 2,6/9,4 и пяти четверок звездной скрутки. Каждая коаксиальная пара, состоящая из медного проводника диаметром 2,6 мм и внешнего проводника в виде медной трубки диаметром 9,4 мм с одним швом «молния», изолирована полиэтиленовыми шайбами толщиной 2,2 мм, расстояния между которыми 25 мм. На внешний проводник накладывают экран в виде двух стальных лент толщиной 0,15— 0,2 мм, я затем два слоя кабельной бумаги. Служебные четверки имеют медную токопроводящую зюйду диаметром 0,9 мм, изоляция которой воздушно-бумажная или полиэтиленовая.

В нашей фирме, которая находится в Москве, Вы можете купить следующие кабели связи по выгодной цене с доставкой по России:

Высокочастотные кабели местной связи: ЗКП, ЗКПБ, ЗКПБм, ЗКПЗ, КСПЗП, КСПП, КСППБ.
Кабели магистральные высокочастотные: МКПАБп, МКПАШп, МКПпАБп, МКПпАБпШп, МКПпАШп, МКСАБп, МКСАБпШп, МКСАШп, МКСБ, МКСБГ, МКСБл, МКСБлГ, МКСБпШп, МКСБШп, МКСГ, МКСГШп.
Кабели магистральные коаксиальные: КМБ-4, КМБл-4, КМГ-4, КМГШп-4, МКТСБ-4, МКТСБл-4, МРМПэ.
Кабели магистральные низкочастотные: ТЗАБп, ТЗАШп, ТЗБ, ТЗБГ, ТЗБл, ТЗБлГ, ТЗГ, ТЗПАБп, ТЗПАБпШп, ТЗПАШп.
Кабели телефонные: П-296, ТБ, ТБГ, ТГ, ТПП, ТППэп, ТППэпБ, ТППэпЗ, ТППэпЗБ, ТППэпЗБбШп.

Перейти в каталог

Кабели телефонные и провода связи.

Кабели телефонные городские.

Кабели телефонные городские изготавливают для сооружения телефонных сетей. Кабели имеют только медные токопроводящие жилы диаметром 0,4 мм, 0,5 мм и 0,7 мм. Используются также жилы с диаметром 0,32 мм. Жилы имеют изоляцию из ПЭ. Используются также кабели с воздушно-бумажной и с пористо-бумажной изоляцией жил. Изолированные пары жил с отличительными цветами скручивают в кабель. Используются два способа скрутки кабелей: пучковая и повивная.

При пучковой скрутке кабель до 100 пар жил включительно с воздушно-бумажной и с пористо-бумажной изоляцией жил скручивают из 10-парных пучков. Отдельные пучки обматываются хлопчатобумажной, лавсановой или капроновой лентой. Кабель с числом пар более 10 скручивают из 50- или 100-парных пучков. В каждом пучке имеется один счетный и один направляющий пучок, отличающийся от других цветом скрепляющей ленты. При повивной укладке жил смежные повивы имеют взаимно-противоположные направления. Их также обматывают лавсановой, капроновой или хлопчатобумажной лентой. На кабель накладывают свинцовую оболочку и защитные покровы.

При изготовлении кабелей с ПЭ изоляцией жил две или четыре отличающиеся по цвету изоляции жилы скручивают в пары или четверки, которые затем скручивают по системе пучковой или повивной скрутки. Поверх скрутки накладывают поясную изоляцию из ПЭ, ПВХ или ПЭТФ лент. Поверх нее продольно или спирально накладывают экран из алюминиевой ленты, под которой продольно кладут луженую медную проволоку. Затем укладывают оболочку из светостабилизированного ПЭ или ПВХ пластиката. Кабели могут также иметь броню из двух стальных лент с антикоррозионным защитным покрытием.

Марки и элементы конструкции телефонных кабелей.

Марка кабеляКонструктивные особенностиОболочкаБроня и защитный покров
Кабели с бумажной изоляцией
ТГС воздушно-бумажной или пористо-бумажной изоляциейСвинцоваяОтсутствует
ТБТо жеТо жеИз двух стальных лент с антикоррозионным покрытием
ТБГТо жеТо жеТо же
Кабели станционные
ТСВС ПВХ-изоляциейИз ПВХ пластикатаОтсутствует
Кабели с полиэтиленовой изоляцией
ТППСо сплошной изоляцией с экраном из алюминиевой лентыИз холодостойкого эластичного светостабилизированного ПЭОтсутствует
ТПВТо жеИз ПВХ пластикатаОтсутствует
ТПВпгТо жеИз ПВХ пластиката, не распространяющего горениеОтсутствует
ТППБбШвТо жеИз ПВХ пластикатаИз двух стальных лент, шланг из ПЭ
ТППКШвТо жеИз ПВХ пластикатаШланг из ПВХ
ТППэпТо же, с экраном из алюмоПЭ лентыИз ПВХ пластикатаОтсутствует
ТППэпБТо жеИз ПВХ пластиката Из двух стальных лент
ТППэпБГТо жеИз ПВХ пластикатаИз двух стальных лент с антикоррозионным покрытием
ТППэпЗТо же с гидрофобным заполнителемИз ПВХ пластикатаОтсутствует
ТППэпЗБТо жеИз ПВХ пластикатаИз двух стальных лент
ТПпПэпТо же, что и ТППэп с пористой изоляциейИз ПВХ пластикатаОтсутствует
ТПпПэпБТо жеИз ПВХ пластикатаИз двух стальных лент
ТПппЗПС пленкопористой изоляцией с алюмоПЭ экраном, с гидрофобным заполнителемИз ПВХ пластикатаОтсутствует
ТППэп-НДГТо же, что и ТППэп Пожаробезопасный материал, не содержащий галогеновОтсутствует

Технические данные телефонных кабелей.

Тип кабеляДиаметр жил, ммЧисло парЧисло троек
ТПП, ТПВ, ТПВнг, ТППэп, ТПпПэп0,3210...2400-----
0,4010...2400
0,505...900
0,6410...500
ТППБбШп0,3210...600-----
ТППКШв, ТППэпБ0,4010...600
ТППэпБГ0,505...600
ТППэпБбШп, ТПпПэпБ0,6410...500
ТППэпЗ, ТППэпЗБ0,3210...300-----
0,4010...300
0,5010...300
0,6410...100
ТППэп-НДГ, ТПппЗП0,4; 0,5; 0,64; 0,75...600-----
ТГ0,520. ..1200-----
0,6420...600
ТБ, ТБГ0,520...300-----
0,6420...200
ТСВ0,4; 0,55...1035..20

Номинальная толщина полиэтиленовой изоляции телефонных кабелей, мм.

Номинальный диаметр жилыКабель без заполненияКабель с заполнением
0,320,180,20
0,400,200,25
0,500,250,30
0,700,350,35

Как отмечалось выше, скрученные в пучки пары выделяются цветом изоляции. Ниже приведен пример расцветки жил кабелей с ПЭ изоляцией.

Расцветка изоляции пар в пучке.

Номер парыЦвет 1-й жилыЦвет 2-й жилы
1БелаяГолубая
2Оранжевая
3Зеленая
4Коричневая
5Серая
6КраснаяГолубая
7Оранжевая
8Зеленая
9Коричневая
10Серая

Системы пучковой скрутки городских телефонных кабелей с ПЭ изоляцией на основе парной и четверочной скруток.

Число пар или четверок в кабелеНа основе пучков (50х2) или (25х4)На основе пучков (100х2) или (50х4)
75x43x(25x4)-----
150x23x(50x2)-----
200x24x(50x2)-----
100x44x(25x4)-----
300x2(1+5)x(50x2)3x(100x2)
150x4(1+5)x(25x4)3x(50x4)
400x2(2+6)x(50x2)4x(100x2)
200x4(2+6)x(25x4)4x(50x4)
500x2(3+7)x(50x2)5x(100x2)>
250x4(3+7)x(25x4)5x(50x4)
600x2(4+8)x(50x2)(1+5)x(100x2)
300x4(4+8)x(25x4)(1+5)x(50x4)

Номинальные и фактические числа пар и четверок в городских кабелях телефонной связи с ПЭ изоляцией.

Число парЧисло четвертокДлина кабеля, м
номинальноефактическоеноминальноефактическое
55----------350
101055350
20201010350
30301515300
50502525300
1001015051300
1501517576250
200201100101250
300302150151250
400402200201200
500503250252200
600603300302200

Концы кабелей герметично заделывают при помощи колпачков из ПЭ или ПВХ пластиката. Хранение и зксплуатация кабелей с ПЭ изоляцией допускается в диапазоне температур от -40 до +50oC.
Строительные длины кабелей зависят от числа пар:
5...20 пар - 500 м
20...50 пар - 400 м
50...150 пар - 300 м
150...300 пар - 250 м
300...600 пар - 200 м
600...1200 пар - 120 м.



Кабели телефонные городские.

Кабели телефонные сельской связи отличаются от городских меньшим числом пар жил и четверочной скруткой. В четверке используются высокочастотное уплотнение каналов, т.е. по одной паре передается много каналов. Кроме того некоторые кабели имеют гидрофобное заполнение пространства между жилами. Кабели выпускаются в соответствии с ТУ 16.К71.061-89 марки и элементы конструкции кабелей для сельской связи приведены в таблице.

Марки и элементы конструкции кабелей для сельской связи.

Марки Элементы конструкции ГОСТ, ТУ
КСПП

Кабель связи сельский с медными жилами ПЭ изоляцией жил и ПЭ поясной изоляцией, экран из алюминиевой фольги, битумный состав и оболочка из ПЭ.

ТУ 16.К71.061-89
КСПЗП

То же с гидрофобным заполнителем пространства между изоляционными жилами

То же
КСППБ

То же, что и КСПП со спирально наложенной поверх оболочки броней из стальной ленты толщиной 0,1 мм и поверх нее ПЭ оболочка толщиной 1,8 мм

То же
КСПЗБ

То же, что и КСПЗП с броней из стальной ленты толщиной 0,1 мм и поверх нее ПЭ оболочка толщиной 1,8 мм

То же

Кабели выпускаются с одной и двумя четверками. Изоляция пары в скрутке имеет натуральный цвет, другой – синий. Схема скрутки и технические данные сельских кабелей связи приведены в таблице.

Технические данные сельских кабелей связи.

Марка кабеляЧисло и диаметр жил, ммДиаметр или габариты, ммМасса, кг/км
КСПП1х4х0,913110
КСПП1х4х1,214145
КСПЗП1х4х0,913120
КСПЗП1х4х1,214160
КСППБ1х4х1,214,5170
КСППБ1х4х0,913,5х24250
КСППБ2х4х1,214,5х26320

Провода связи.

Провода связи предназначены для создания открытой и скрытой абонентской проводки телефонной сети, для абонентских линий телефонной связи, для сетей проводного вещания и т. д. Марки и области применения проводов связи, а также их конструктивное выполнение приведены в таблицах.

Марки и области применения провода связи.

Марка проводаОбласть примененияГОСТ, ТУ
ЛТВ-ВДля соединения пар воздушных или подземных кабелей с воздушными проводами в кабельных ящикахТУ 16.К45.001-87
ШСМДля радиотелефонной аппаратурыТУ 16.К71.151-91
ШТЛДля включения телефонного аппарата в телефонную розеткуТУ 16.505.208-76
ПВЖ, ПГЖ, ПТВЖ, ПТПЖТрансляционные проводаТУ 16.К301-87
ПКСВКроссовый провод для осуществления нестационарных включений, в кроссах телефонных станциях при постоянном напряжении до 120 ВТУ 16. К71-80-90
П-274М ТУ 16-505.221-78
ПРПМДля телефонной связи и радиофикации в распределительных сетях напряжением до 250В частотой до 10 кГцТУ 16.К01.07-94
ПРППМ, ПРПВМДля абонентских линий телефонной связи и распределительных сетей проводного вещания на напряжение до 380 В частотой до 10 кГцТУ 16-705-450-87
ТРП, ТРВДля стационарной скрытой и открытой абонентской проводки телефонной распределительной сетиТУ 16.К04.005-89

Кабель типа ПТРК.

Кабель типа ПТРК – это Полевой Телефонный Распределительный Кабель с полиэтиленовой изоляцией медных жил, в полихлорвиниловой оболочке, с числом пар 5, 10, 20.

Предназначен для развертывания абонентской и внутриузловой распределительной сетей связи и эксплуатации с осуществлением многократных прокладок (снятий) в диапазоне температур окружающего воздуха от минус 50°С до плюс 55°С и относительной влажности – до 98% при температуре 35°С.

Состав оборудования.

Название комплектующихОписание
ПТРК 5х2Кабель полевой телефонный распределительный с полиэтиленовой изоляцией в поливинилхлоридной оболочке, пятипарный, армированный с обоих концов полумуфтой соединительной
ПТРК 10х2То же, но десятипарный
ПТРК 20х2То же, но двадцатипарный
Полумуфты ПТРК 5х2Полумуфта соединительная кабеля ПТРК 5х2
Полумуфта ПТРК 10х2Полумуфта соединительная кабеля ПТРК 10х2
Полумуфта ПТРК 20х2Полумуфта соединительная кабеля ПТРК 20х2
Барабан 8МСБарабан металлический диаметром 0,8 м
ОграждениеБрезентовая дорожка длиной 2,53 м

Конструктивное выполнение проводов связи.

МаркаКонструктивное выполнение
ЛТВ-ВПровод телефонный линейный с медными жилами с диаметром 0,6 мм с ПВХ изоляцией парной скрутки
ПВЖС токопроводящей жилой из оцинковочной проволоки диаметром 1,4 мм и 1,8 мм с изоляцией из ПВХ пластиката
ППЖТо же с изоляцией из светостабилизированного ПЭ
ПТВЖС двумя токопроводящими жилами из оцинкованной стальной проволоки диаметром 0,6; 1,2; 1,8 мм, уложенными параллельно в одной плоскости, изолированные ПВХ пластикатом, с плоским разделительным основанием
ПТПЖТо же с изоляцией из светостабилизированного ПЭ
ПКСВС двумя, тремя или четырьмя однопроволочными медными жилами диаметром 0,5 мм, изолированными ПВХ пластиками толщиной 0,3 мм и скрученными между собой с шагом не более 15 диаметров по скрутке
П-274МС двумя скрученными в пару токопроводящими из медных и стальных оцинкованных проволок с изоляцией из светостабилизированного ПЭ высокой плотности толщиной 0,5 мм
ПРПМОднопарный провод в полиэтиленовой изоляционно-защитной оболочке с медными жилами диаметрами 0,9 или 1,2 мм
ПРППМС двумя параллельно уложенными медными жилами диаметром 0,9 или 1,2 мм с ПЭ изоляцией и с общей оболочкой из светостабилизированного ПЭ
ПРПВМТо же с оболочкой из ПВХ пластиката
ТРПС двумя медными жилами диаметрами 0,4 или 0,5 мм, уложенными параллельно и изолированными ПЭ толщиной 0,7 мм с разделительным основанием размером 0,9х2,0 мм
ТРВТо же с изоляцией из ПВХ пластиката



Кабель телефонный 2 жилы, 100 м. , белый, (ШТЛП-2) REXANT

Кабель

телефонный 2 жилы, 100 м., белый, (ШТЛП-2) REXANT

Цена:   с НДС

Артикул: 01-5001

Заказать товар у нас по безналичному расчету можно любым доступным для Вас способом:

Отправить заявку по электронной почте

Позвонить нам по телефону:

Отправить заявку через Viber:  или Skype:

Оказываем услуги по ремонту | настройке | программированию | обслуживанию МИНИ АТС

Монтажу и проектированию компьютерных, телефонных сетей

Выполняем работы по пуско-наладке, модернизации ЦИФРОВЫХ, АНАЛОГОВЫХ, IP АТС

Электронная почта службы технической поддержки: [email protected]

Телефонный кабель REXANT (ШТЛП) — это распределительный телефонный провод. Шнур имеет медные многопроволочные токопроводящие жилы. Жилы кабеля изолированы в полиэтиленовую (PE) оболочку, устойчивую к высокой влажности и ультрафиолетовому излучению. Оболочка кабель выполнена из поливинилхлорида (PVC).

Кабель ШТЛП используется для устройства скрытых и открытых распределительных сетей в помещениях. Провода применяют, чтобы соединять стенные розетки и телефоны.

Расшифровка кабеля:

  • Ш – шнур
  • Т – телефонный
  • Л – линейный
  • П - плоский

Телефонный шнур выпускается в разных модификациях — оснащается 2, 4, 6 или 8 многожильными медными проводниками. Они не скручены и располагаются параллельно относительно друг друга. В зависимости от количества проводников имеет маркировку с указанием нужной цифры, например, ШТЛП-4. Изготавливается ШТЛП в соответствии с ТУ 16.-505.268-76 «Шнуры телефонные спиральные и линейные».

Технические характеристики:

  • Токопроводящие жилы состоят из медной многопроволочной проволоки 7 х 0,12 мм.
  • Номинальное напряжение - до 120 В
  • Электрическое сопротивление токопроводящей жилы не более 0,165 Ом/метр
  • Экранирование, UTP – БЕЗ ЭКРАНА.
  • Минимальный радиус изгиба, не менее 10-кратного значения минимального размера провода
  • Диаметр жилы в полиэтиленовой (PE) изоляции 0,95 мм.
  • Диаметр кабеля 2,4 х 4,6 мм
  • Предельно допустимая рабочая температура -10°С до + 55°С
  • Срок службы 10 лет.

КАТАЛОГИ | СЕРТИФИКАТЫ

Торговая марка

REXANT® – это кабельная продукция и комплектующие, предназначенные для монтажа сетей широкополосного доступа в интернет, кабельного и спутникового TV, телефонии, систем ОПС и видеонаблюдения. В первую очередь, это витая пара, коаксиальный кабель, акустический, телефонный кабель, кабельная продукция в изоляции FRLS, кабели видеонаблюдения и питания. Ассортимент включает в себя также все компоненты современных кабельных систем, инструмент и расходные материалы. Общее количество производимой продукции - это более 4,5 тыс. наименований.

ПрофТелеком - Кабель телефонный 2 жилы, 100 м., белый, (ШТЛП-2) REXANT | В наличии на складе в Минске. Поставка материалов Rexant, Proconnect для СКС. Оптовые продажи | СЕРТИФИКАТ

Кабель телефонный 2 жилы, 100 м., Белый, (ШТЛП-2) REXANT

Кабель

телефонный 2 жилы, 100 м., Белый, (ШТЛП-2) REXANT

Цена: с НДС

Артикул: 01-5001

Заказать товар у нас по безналичному расчету можно любым доступным для Вас способом:

Отправить заявку по электронной почте

Позвонить Позвонить нам по телефону:

Отправить заявку через Viber: или Skype:

Оказываем услуги по ремонту | настройка | программированию | обслуживание МИНИ АТС

Монтаж и проектирование компьютерных, телефонных сетей

Выполняется работы по пуско-наладке, модернизации ЦИФРОВЫХ, АНАЛОГОВЫХ, IP АТС

Электронная почта службы технической поддержки: master @ ats.by

Телефонный кабель REXANT (ШТЛП) - это распределительный телефонный провод. Шнур имеет медные многопроволочные токопроводящие жилы. Жилы кабеля изолированы в полиэтиленовую (PE) устойчивую к высокой нагрузке и ультрафиолетовому излучению. Оболочка кабель выполнен из поливинилхлорида (ПВХ).

Кабель ШТЛП используется для устройства скрытых и открытых распределительных сетей в помещениях. Провода применяют, чтобы соединять стенные розетки и телефоны.

Расшифровка кабеля:

  • Ш - шнур
  • Т - телефонный
  • Л - линейный
  • П - плоский

Телефонный шнур выпускается в разных модификациях - оснащается 2, 4, 6 или 8 многожильными медными проводниками.Они не скручены и располагаются относительно друг друга. В зависимости от количества проводников имеет маркировку с указанием нужной цифры, например, ШТЛП-4. Изготавливается ШТЛП в соответствии с ТУ 16.-505.268-76 «Шнуры телефонные спиральные и линейные».

Технические характеристики:

  • Токопроводящие жилы состоят из медной многопроволочной проволоки 7 х 0,12 мм.
  • Номинальное напряжение - до 120 В
  • Электрическое сопротивление токопроводящей жилы не более 0,165 Ом / метр
  • Экранирование, UTP - БЕЗ ЭКРАНА.
  • Минимальный радиус изгиба, не менее 10-кратного значения минимального размера провода
  • Диаметр жилы в полиэтиленовой (ПЭ) изоляции 0,95 мм.
  • Диаметр кабеля 2,4 х 4,6 мм
  • Предельно допустимая рабочая температура от -10 ° С до + 55 ° С
  • Срок службы 10 лет.

КАТАЛОГИ | СЕРТИФИКАТЫ

Торговая марка

REXANT® - это кабельная и комплектующие, предназначенные для монтажа сетей широкополосного доступа в интернет, кабельного и спутникового телевидения, телефона, систем ОПС и видеонаблюдения.В первую очередь, это витая пара, коаксиальный кабель, акустический, телефонный кабель, кабельная продукция в изоляции FRLS, кабели видеонаблюдения и питания. Ассортимент включает в себя также все компоненты современных кабельных систем, инструмент и расходные материалы. Общее количество производимой продукции - это более 4,5 тыс. наименований.

ПрофТелеком - Кабель телефонный 2 жилы, 100 м., Белый, (ШТЛП-2) REXANT | В наличии на складе в Минске. Поставка материалов Rexant, Proconnect для СКС.Оптовые продажи | СЕРТИФИКАТ

Как правильно подключить телефонный разъем к проводу

Подписка на рассылку

От того, насколько грамотно будет выполнено обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые соответствуют со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) - КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
• Зачистной инструмент (строительный либо канцелярский нож).
• Коннекторы RJ-11/12/25.
• Специальный обжимной инструмент - кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента - кримпера. Действуйте в следующую последовательность:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
• В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема.В случае с КСПВ 4х0,4 можно прибегнуть к прямому раскладке (в каждый контакт по одному жиле).

• Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
• Вставьте коннектор в кримпер и за его.

Все - обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 может быть выполнена и без жилого инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
• Воткните жилы в коннектор (2-жильный - на два средних контакта, 4-жильный - в каждый контакт по одному жиле). Они должны доходить до упора.
• Возьмите плоскую отвертку и с ее помощью через вдавите контакты.
• Надавите отверткой в ​​зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима.К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ ®» является одним из лидеров по продаже кабельной продукции и предоставляет складами, расположенными практически во всех регионах Российской Федерации.Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Несмотря на стремительный спад стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи невозможно сложно или вообще обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно.Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, разобраться с помощью поможет предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного устройства прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации - принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Несмотря на различия в конструкции и способах подключения любая телефонная розетка, традиционно включает три основных элемента:

  • Корпус - выполнен из диэлектрического материала (керамики или пластика).
  • Контакты - подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы - переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпусе. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые - позволяют коммутировать сразу несколько устройств.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществляется и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах века соединения линий АТС осуществляли с помощью двухжильных медных проводов.А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая - позволяет подключить дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в повестном распространении микропроцессорных технологий активно использовалось оборудование Registered Jack, имеющее маркировку «RJ».Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя компактными контактами, представляющими собой металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создания офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные коннекторы подходят для четырехжильных моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия к контактам №2 и №3, а - к №1 и №4. Применения этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линией, оснащенных с применением современных технологий.

Главным отличием устройств формата RJ-25 является три пары рабочих контактов. По этой причине такого подключения оборудования может выполнить квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении компьютерных систем, факсов, модемов и других сложных устройств связи используют также стандарт RJ-45.При подключении устройства стандарта RJ-45 главное внимание уделять соответствию пластмассовых.

Несмотря на конструктивные особенности и новые стандарты, штекеры старых устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый - предполагает установку накладным способом;
  • закрытый - который при телефонной линии скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения.Накладные розетки смотрятся не очень эстетично, но зато они идеальны для скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

защитить открытые провода от механических клеток через пластиковые каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, внешняя оболочка - из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии также работает, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторов, а также встраивают за фасадом настенной мебели.

Отдельной строкиой стоит розетки, встроенные в плинтус. Главное - выбирать модели, лицевая панель которой плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не выше 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжения и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт снижается лишь после снятия трубки.

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Наиболее распространены устройства, использующие стандартные J-11 и J-12, тонкости подключения телефонной розетки, рассмотрим их пример.

Этап # 1: Проведение подготовительных работ

Первое, что необходимо сделать - изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем не должно: нужно соединить жилы полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для включения задействуйте только 3-й и 4-й контакты.

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактовым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Предварительно необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • новой перфоратор (если монтаж точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнить отверткой, рукоять которой имеет изоляцию.

Чтобы подключить розетку скрытого, необходимо ввести в стену проделать отверстие под ее установку - подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работы можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при креплении подрозетника в стену из гипсокартона.

Этап # 2: Зачистка концов жил

Прежде чем приступить к расплавлению, необходимо зачистить концы жилов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

быстро выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля сделать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Задача мастера - зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап # 3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами соединяют с разъемами самой коробки, ориентируясь на обозначения, используемые на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

При несоблюдении правил с учетом полярности велик риска, что в процессе работы телефонный время от времени будет давать аппарат сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

Выполняется открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами.Готовую розетку прикрепить к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазать его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаем присоединить прочность, устанавливают на место защитную окантовку и определяют лицевую панель. В устройстве современного образца защитная окантовка защелкивается на внутреннем блоке, лицевая панель крепится путем вкручивания.

При необходимости использования многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства.Единственное отличие процесса - увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на подобное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное - не стоит экономить, приобретая оборудование низкого ценового диапазона.Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположен ниже.

Телефонная розетка по сути является слаботочной разновидностью розеточных устройств, функций которых является:

  1. Подключение проводных и беспроводных аппаратов к космической сети и обеспечению телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подобных устройств идеально подходит для людей, имеющих опыт в области данной, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день существует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, которые самостоятельно можно осуществить с устройства RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, чтобы они использовали нюансами подключения:

  1. В конструкцию устройства может войти 2-4 контакта, которые предоставят собой вилки из металла, обладающие небольшими размерами.Между этими элементами требуется заглубление жилого питающего провода.
  2. Подсоединение телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональными мастерами используются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием.Используется такой инструмент для заглубления жилого помещения, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с проводами, 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно создается из пластикатов с белым окрасом.Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидностей телефонной розетки, а также от используемого стандарта, могут потребоваться инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления.Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражения электрическим током.
  2. Подрозетник.
  3. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально будет рассмотрен простой способ подключения универсальной телефонной розетки.На сегодняшний день наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально , потребуется обесточить электросеть и защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достичь показателей 110-120В.
  2. Используя бокорезы удалите изоляционный слой с проводников, при этом, важно не задеть сами жилы.Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в настоящее время существует телефонный риск, который будет от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных , после чего затянуть и обеспечить надежную фиксацию при помощи специальной винтовки для осуществления прижима.
  6. Некоторые модели имеют свою конструкцию 2-4 контакта, которые обладают элементами вилочной формы, изготавливаются данные из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но самым эффективным способом использования саморезов.
  8. Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Устройство внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойным приспособлением. Такие устройства обычно устанавливаются в офисах или помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может потребоваться монтаж и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение - это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций, является их разделение по способу монтажа:

  1. Устройство для внешней установки.
  2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, разделение данных устройств по количеству разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, наиболее востребованным для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке розетки с разными коннекторами.

РТШК-4

Этот параметр определяет тип используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендуются для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свою конструкцию 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется несколько линий, то подключение происходит через 1 и 4 контакт.В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно доступны в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Установка такого типа крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основной состоит в соединении телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые в распространены в прошлом году в конструкцию включены 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в одном помещении создания особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Были рассмотрены все основные вопросы, касающиеся установки и подключения телефонных розеток, подводя итоги можно дать следующие полезные рекомендации:

  1. Наиболее популярной на сегодняшний день является встраиваемая разновидность устройств, она гармонично вписывается в любое помещение. Следует учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цветом обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые раньше использовались: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

выбор провода, монтаж и подключение

Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамическое развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью.В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и коннектора.

Телефонный кабель

Виды телефонных кабелей

Существует основная классификация проводов для стационарного телефона, которая основывается на количестве несущих внутри изделия:

  1. Одножильная система. В данном случае выполнен из скрученных в один стержень нескольких медных проволок, которые являются несущей конструкцией;
  2. Двухжильный проводник.В отличие от первой категории, здесь в одном кабеле имеется две пары скрученного в жилы провода из меди;
  3. Провод с четырьмя витыми парами. Наиболее распространённый из всех перечисленных магистралей, чаще всего используется в качестве разводных сетей внутри многоквартирных домов для индивидуального подключения каждой из квартир.

Существует также подразделение телефонного кабеля по сферам применения. В первую очередь, это проводники, с помощью которых осуществляется строительство магистралей между кварталами и жилыми секторами.Чаще всего здесь используются телефонные кабели на 10 более, так как в их конструкции присутствует специальная изоляционная пленка с добавлением поливинилхлорида, которая предотвращает механическое повреждение несущей магистрали и защищает провод от влаги. Такой проводник разрешается укладывать в грунт или кабель-канал без специальной защиты и предварительной подготовки.

Важно! Если длина кабеля не соответствует расстоянию между компонентами, то существует необходимость стыковки двух компонентов, то есть возможность провести стыковку узла в любое время осмотр узла и при необходимости его ремонта.

Телефонный кабель плоской формы

Второй тип кабеля в такой классификации тонкий провод для стационарного телефона плоской, с жил от двух до четырех форм. В этом оборудовании, которое будет к нему подключаться, кабель может иметь разную толщину медной проволоки: чем она больше, тем выше мощность магистрали, а значит, и телефонная установка будет соответствующей.

Конструкция кабеля

В состав провода для телефона с четырьмя витыми парами входят:

  1. Медные жилы или витые пары из нескольких медных проволок.Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, конструкция образует единое целое, и разделить ее весьма трудно;
  2. Изоляция из полиэтилена. Каждая из несущих ток находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с другим зарядом контактировать друг с другом, что приводит к неправильной работе всей магистрали или короткому замыканию;

Важно! Несмотря на то, что в обычной бытовой телефонной сети не очень сильное, в случае прямого контакта человека или животного с оголенным проводом может возникнуть дискомфорт и слабый удар током.

  1. Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений.

В некоторых случаях в телефонных производителях телефонный провод служит для стальной трос, он не несет токопроводящей нагрузки, служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а также использовать кабель фиксации выше троса.

Процесс монтажа

Для установки и подключения кабеля для телефона чаще всего используются специальные розетки, которые подводится провод с 4 или 2 витыми парами. Чтобы подключить проводник к оборудованию, необходимо знать, как обжать телефонный кабель с 2 жилами, для этого понадобится специальный инструмент, который называется кримпер.

Алгоритм действий в данном случае следующий:

  1. С конца проводника необходимо снять наружную изоляцию, не более 1 сантиметра;
  2. Далее нужно вставить две жилы в коннектор таким образом, чтобы внутренняя оболочка задралась и отпала;

Кримпер

  1. После этого обожмите кримпером коннектор путем сдавливания ручки инструмента;

Важно! На этом агрегате есть набор насадок, которые должны соответствовать размеру монтируемой детали, иначе обжим будет не точный.

  1. На завершающем этапе производства инструмента из инструмента и внимательно осмотреть качество зажима, если оно в пределах нормы, то можно установить коннектор в гнездо телефона.

Запрещается проводить обжим телефонного конца без вышеуказанного инструмента, так как при незначительном давлении контакт с вилкой будет слабый, это нарушаемую информацию, передаваемую по электромагнитным полям.

Как обжать телефонный кабель на 4 жилы? Алгоритм действия в данном случае такой же, что описан ранее, единственным отличием будет насадка на кримпере, которая описана на четыре контакта.Для монтажа розетки инструмент не нужен, так как большинство деталей системой автоматического обжатия. При вставке в пазы оголенного провода пластины вставляют концы и надежно фиксируют их внутри изделия, образуя единую конструкцию, готовую к работе.

Важно! Перед тем, как установить проводник в коннектор, необходимо определить полярность каждой жилы. Чаще всего используется схема подключения, в которой указаны цветы и ее соответствие той или иной полярности, но даже если такая схема под рукой не оказалась, можно самостоятельно назначить любой из проводников на плюс и минус.Для этого нужно выполнить подключение к общей сети, которая находится под напряжением и используя тестер, определяет положительную и отрицательную полярность. После чего пометить жилу специальной биркой с обозначением.

Таким образом, если внимательно изучить паспорт изделия, также алгоритм обжатия монтажа и подключения кабеля для стационарного телефона, можно самостоятельно выполнить и магистрали к любому оборудованию. Важно при этом соблюдать полярность и не допускать контакта несущих несущих линий напряжения.

Видео

Оцените статью:

Телефонный кабель REXANT ШТЛП, 2 жилы, CCA, белый, бухта 100м 01-5001-3 - цена, отзывы, характеристики, фото

  • Количество жил, шт 2
  • Номинальное напряжение, В 127
  • Материал алюминий / медь
  • Структура жилы МП
  • Изоляция полиэтилен
  • Оболочка ПВХ
  • Цвет белый
  • Упаковка бухта
  • Вес, кг 1,455
  • Длина, м 100
  • Тип Телефонный
  • Ширина кабеля, мм 4,6
  • Мах высота кабеля, мм 2,4
  • Показать ещё

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 1,46

Длина, мм: 200
Ширина, мм: 200
Высота, мм: 40

Произведено

  • Китай - родина бренда
  • Китай - страна производства *
  • Информация о производителе
* Производитель оставляет за собой право без дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты. ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с покупки момента.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 12 месяцев

Гарантийный ремонт

Здесь вы найдете защиту в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты

СЦ "СДС-Группа" МСК

ул. Фабричная, д. 6, стр. 1 +7 (495) 225-25-20

Телефонный Кабель - Строительство / ремонт

Обычные объявления

Найдено 41 объявление

Найдено 41 объявление

Хотите продавать быстрее? Узнать как

Провод (кабель) телефонный

Строительство / ремонт »Электрика

1. 50 грн.

Сумы Вчера 21:33

телефонний кабель ТППєп 50/2/0. 5

Строительство / ремонт »Электрика

55 грн.

Красилов Вчера 13:37

Кабель телефонный многожильный

Строительство / ремонт »Электрика

300 грн.

Договорная

Первомайск 28 янв.

Кабель для линий связи телефонных интернета сигнализации

Строительство / ремонт »Электрика

20 грн.

Донецк, Будённовский 28 янв.

Телефонная розетка с двумя сетевыми кабелями

Строительство / ремонт »Электрика

5 грн.

Запорожье, Александровский 28 янв.

Телефонные провода, кабели и розетки

Строительство / ремонт »Электрика

100 грн.

Днепр, Центральный 27 янв.

Кабель телефонний ПРППМт 2 * 0,9 60метрів

Строительство / ремонт »Электрика

400 грн.

Томашполь 26 янв.

Кабель телефонний ПРППМт 2 * 0,9 55метрів

Строительство / ремонт »Электрика

350 грн.

Томашполь 26 янв.

медный телефонный провод кабель цена 90 коп за метр

Строительство / ремонт »Электрика

1 грн.

Полтава 25 янв.

Кабель телефонный и для пожарной сигнализации медный VLG J-Y (ST) Y 1х2х

Строительство / ремонт »Электрика

350 грн.

Донецк, Ворошиловский 25 янв.

ПРОДАМ телефонний кабель 22 мідні жили

Строительство / ремонт »Электрика

25 грн.

Борзна 23 янв.

Провод / шнур / кабель / дріт для телефона / факса PRIMAX; чорний; НОВИЙ

Строительство / ремонт »Электрика

20 грн.

Черкассы 23 янв.

Провод, кабель телефонный ТРВ (1 метр 4 рубля).

Строительство / ремонт »Электрика

1 грн.

Донецк, Будённовский 23 янв.

Кабель полевой, лапша телефонная

Строительство / ремонт »Электрика

800 грн.

Кривой Рог, Долгинцевский 22 янв.

Конектор телефонного кабеля

Строительство / ремонт »Электрика

60 грн.

Дрогобыч 20 янв.

Кабель телефонный ТППэп 10х2х0. 4 в экране

Строительство / ремонт »Электрика

1500 грн.

Днепр, Чечеловский 20 янв.

Кабель телефонный 4-жильный UTC2-CCA2.

Строительство / ремонт »Электрика

70 грн.

Договорная

Киев, Голосеевский 20 янв.

Продам 37м. телефонного кабеля одескабель ТППэп-100х2х04

Строительство / ремонт »Электрика

1300 грн.

Днепр, Амур-Нижнеднепровский 17 янв.

Кабель для стаціонарного телефона (новий).

Строительство / ремонт »Электрика

30 грн.

Киев, Деснянский 17 янв.

Продам телефонный кабель времен ссср 100м - 200руб

Строительство / ремонт »Электрика

100 грн.

Луганск, Артёмовский 16 янв.

Кабель провод телефонный полевка полевик П-268,296 П-274М катушка ТК-2

Строительство / ремонт »Электрика

1500 грн.

Львов, Франковский 13 янв.

Кабель (медные жилы), телефонный, экранированный, 200 жил.

Строительство / ремонт »Электрика

170 грн.

Договорная

Сумы 13 янв.

Кабель телефонный FLAT TELEPFONE провод 4 жильный iso 9002 CE 20 м

Строительство / ремонт »Прочие стройматериалы.

95 грн.

Киев, Днепровский 12 янв.

Кабель TV, провод телефонный, Провод разный, зарядное устройство, пульт

Строительство / ремонт »Электрика

100 грн.

Договорная

Ирпень 11 янв.

Телефонные кабели с обжимом

Строительство / ремонт »Электрика

30 грн.

Киев, Днепровский 11 янв.

Кабель телефонный ТСВ 10х3х0,5

Строительство / ремонт »Электрика

1000 грн.

Днепр, Соборный 11 янв.

Кабель для зарядки телефона

Строительство / ремонт »Электрика

40 грн.

Киев, Оболонский 10 янв.

Телефонный кабель 3 метра

Строительство / ремонт »Электрика

20 грн.

Чайки 10 янв.

Телефонный кабельТППэП 40х2х0,4

Строительство / ремонт »Электрика

15 грн.

Балта 9 янв.

Военный кабель, провод-розетка телефонный ВСКП ПТРК 5,10,20х2 медный

Строительство / ремонт »Электрика

15 грн.

Договорная

Львов, Франковский 8 янв.

Продам кабель все вопросы по телефону

Строительство / ремонт »Электрика

150 грн.

Договорная

Бутовское 7 янв.

Продам телефонный кабель 10 грн / метр - (20жил)

Строительство / ремонт »Электрика

500 грн.

Договорная

Дунаевцы 7 янв.

Телефонный провод, кабель. Новый медный кабель / провод. КАЧЕСТВЕННЫЙ!

Строительство / ремонт »Электрика

2 грн.

Одесса, Приморский 7 янв.

Розетка телефон интернет кабель

Строительство / ремонт »Электрика

50 грн.

Кропивницкий, Фортечный 7 янв.

Кабель телефонный провод трп 2 * 0. 4 медный.

Строительство / ремонт »Электрика

1 грн.

Договорная

Днепр, Новокодакский 5 янв.

кабель телефонный

Строительство / ремонт »Электрика

0. 80 грн.

Винница, Ленинский 5 янв.

Розетка RJ11 EL-BI Zirve Wessen (телефонная двойная) + кабель 3шт ADSL

Строительство / ремонт »Электрика

30 грн.

Залещики 5 янв.

Кабель телефонний

Строительство / ремонт »Электрика

30 грн.

Владимир-Волынский 3 янв.

Кабель телефонный для интернета.

Строительство / ремонт »Электрика

4 грн.

Марганец 3 янв.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
