Utp 2 пары: UTP2-S (01-0023), Витая пара, 2 пары Cat5E одножильные неэкранированные

Содержание

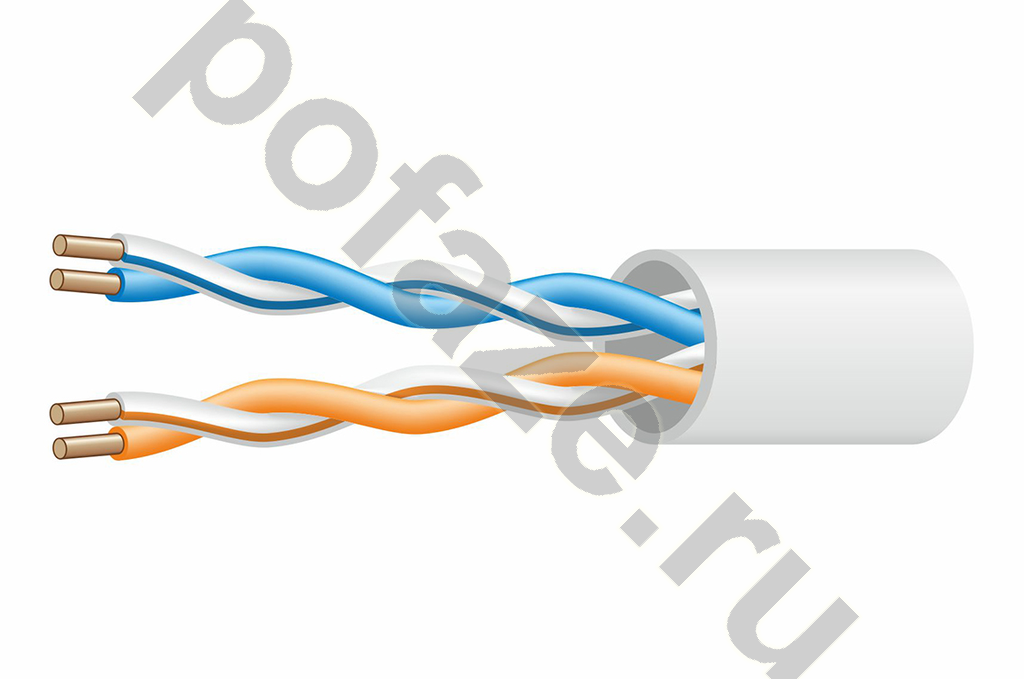

UTP2-S (01-0023), Витая пара, 2 пары Cat5E одножильные неэкранированные

Описание

Кабель UTP 2PR 24AWG CAT5e 305м. Неэкранированная витая пара, материал проводника высокоочищенная бескислородная медь, диаметром 0.5 мм. (24 AWG). Материал оболочки – ПВХ (PVC).

Область применения кабеля:
- Локальные сети общего назначения.
- Домашние сети.
- Сети малого бизнеса.
- Компьютерные сети.
- Сети передачи данных.
- Телефония.
- Цифровое телевидение.
- Системы видеонаблюдения (IP-камеры).
- Системы охраны и контроля доступа.
- Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).

Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером. Кабель витая пара полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B.2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).

Техническое описание:
- Кабель имеет 4 (четыре жилы), две пары (2PR).

- Материал проводника высокоочищенная бескислородная медь, диаметром 0.5 мм.
- Изоляция проводника - полиэтилен повышенной плотности (HDPE), диаметром 0.9 мм.
- Экранирование, UTP – БЕЗ ЭКРАНА.
- Внешняя изоляция ПВХ - поливинилхлорид (PVC), толщина 0.5 мм.
- Общий диаметр кабеля 4.2 мм.
- Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
- Частотный диапазон 1-100 МГц.
- Рабочая температура от минус 30 С до плюс 75 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.
- Упаковка: бухта 305 м
- Срок службы 25 лет.

Технические параметры

Тип utp
Количество пар 2
Категория LAN 5e
Количество жил центрального проводника одножильный
Тип экранирования нет
Размер бухты/катушки, м от 1м
Внешний экран нет
Вес, г 19.
67

Техническая документация

UTP2-ST ( 01-0026), Витая пара, 2 пары Cat5E многожильные неэкранированные (OBSOLETE)

Описание

Кабель UTP 2PR 24AWG CAT5e 305м. Неэкранированная витая пара, материал проводника высокоочищенная бескислородная медь, диаметром 24 AWG. Материал оболочки – ПВХ (PVC).

Область применения кабеля:
- Используется для изготовления "Patching cord" - соединительный шнур.
- Локальные сети общего назначения.
- Домашние сети.
- Сети малого бизнеса.
- Компьютерные сети.
- Сети передачи данных.
- Телефония.
- Цифровое телевидение.
- Системы видеонаблюдения (IP-камеры).
- Системы охраны и контроля доступа.
- Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).
- Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером.

Сертификаты:
Использование кабеля регламентирует сертификат соответствия Таможенного Союза (EAC).
Кабель витая пара полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B.2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).

Техническое описание:
- Кабель имеет 4 (четыре жилы), две пары (2PR).
- Материал проводника высокоочищенная бескислородная медь, многожильная жила, диаметром 24AWG
- Изоляция проводника - полиэтилен повышенной плотности (HDPE), диаметром 0.9 мм.
- Экранирование, UTP – БЕЗ ЭКРАНА.
- Внешняя изоляция ПВХ- поливинилхлорид (PVC), толщина 0.5 мм.
- Общий диаметр кабеля 4.7 мм.
- Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
- Частотный диапазон 1-100 МГц.
- Рабочая температура от минус 40 С до плюс 60 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.
- Упаковка: бухта 305 м. / в коробке две бухты.
- Срок службы 25 лет.

Технические параметры

Тип utp
Количество пар 2
Категория LAN 5e
Количество жил центрального проводника многожильный
Тип экранирования нет
Размер бухты/катушки, м от 1м
Внешний экран нет
Вес, г 21

Техническая документация

Кабель Витая пара (LAN) UTP 2 пары

REXANT 01-0023 Кабель информационный UTP 2PR 24AWG CAT5e REXANT 01-0023 (305 м) Артикул: 00000003232

Кабель UTP 2х2х0.5 305 м kat.5е REXANT. Важнейшим элементом в локальных сетях является кабель. «Витая пара» или информационный...

  • Москва
    В наличии
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0.52 кат.5e (А)-HF (КВПнг(А)-HF-5е 2x2x0.52) (200 м) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN U/UTP 2x2x0.52 кат.5e (А)-HF (КВПнг(А)-HF-5е 2x2x0.52) Спецкабель (200 м) Артикул: С0000009275

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных. ..

  • Москва
    Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0,52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 2х2х0,52) Кабель симметричный для локальных компьютерных сетей, групповой прокладки, низкотоксичный LAN U/UTP 2x2x0,52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 2х2х0,52) Спецкабель (200 м) Артикул: М0000041402

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных. ..

  • Москва
    Много
  • Самовывоз Сегодня

В закладки Сравнить

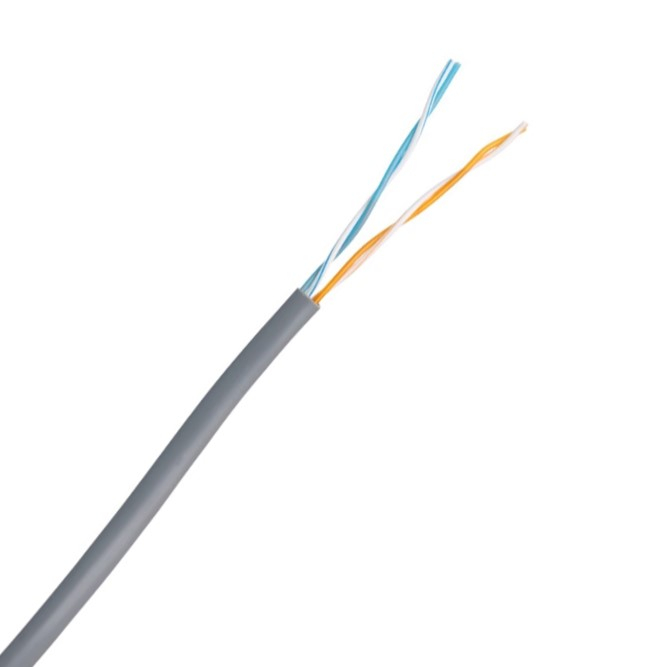

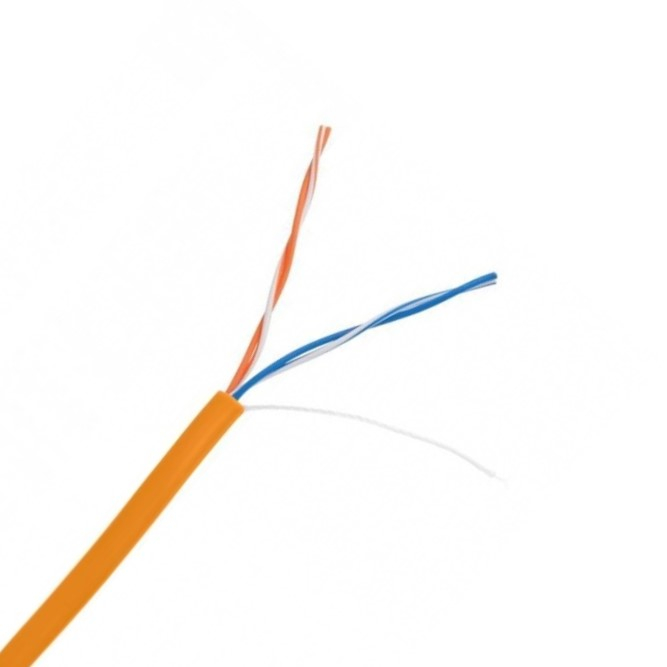

NETLAN EC-UU002-5-PVC-GY-1 Кабель связи симметричный, для высокоскоростных сетей, внутренней прокладки NETLAN EC-UU002-5-PVC-GY-1 Артикул: М0000118484

Описание: Кабель EC-UU002-5-PVC-GY-1 содержит 2 пары витых медных проводников, выполнен в неэкранированном исполнении...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0.
52 Cat.5e PE (СПЕЦЛАН U/UTP Cat 5e PE 2x2x0.52) Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки на открытом воздухе LAN U/UTP 2x2x0.52 Cat.5e PE (СПЕЦЛАН U/UTP Cat 5e PE 2x2x0.52) Спецкабель Артикул: М0000052671

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для одиночной стационарной...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0.52 Cat.5e PVC (СПЕЦЛАН U/UTP Cat 5e PVC 2x2x0.52) Кабель симметричный для локальных компьютерных сетей одиночной прокладки LAN U/UTP 2x2x0.52 Cat.5e PVC (СПЕЦЛАН U/UTP Cat 5e PVC 2x2x0.52) Спецкабель Артикул: М0000052674

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для одиночной стационарной.

..

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0.52 Cat.5e ZH нг(А)-HF (СПЕЦЛАН U/UTP Cat 5e ZH нг(А)-HF 2x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN U/UTP 2x2x0.52 Cat.5e ZH нг(А)-HF (СПЕЦЛАН U/UTP Cat 5e ZH нг(А)-HF 2x2x0.52) Спецкабель Артикул: М0000052680

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP-5нг(А)-FRHF 2x2x0. 52 (СПЕЦЛАН UTP-5нг(А)-FRHF 2x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN U/UTP-5нг(А)-FRHF 2x2x0.52 (СПЕЦЛАН UTP-5нг(А)-FRHF 2x2x0.52) Спецкабель Артикул: М0000052726

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN U/UTP 2x2x0.52 Cat.5e PUR (СПЕЦЛАН U/UTP Cat 5e PUR 2x2x0.52) Кабель симметричный, для локальных компьютерных сетей, одиночной прокладки в химически активных средах LAN U/UTP 2x2x0.52 Cat.5e PUR (СПЕЦЛАН U/UTP Cat 5e PUR 2x2x0.
52) Спецкабель Артикул: М0000052683

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для одиночной стационарной...

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Спецкабель LAN UTP 2x2x0.52 кат.3 нг(А)-FRLSLTx (СПЕЦЛАН UTP-3нг(А)-FRLSLTx 2x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, огнестойкий LAN UTP 2x2x0.52 кат.3 нг(А)-FRLSLTx (СПЕЦЛАН UTP-3нг(А)-FRLSLTx 2x2x0.52) Спецкабель Артикул: М0000049466

Область использования: Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в локальных. ..

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

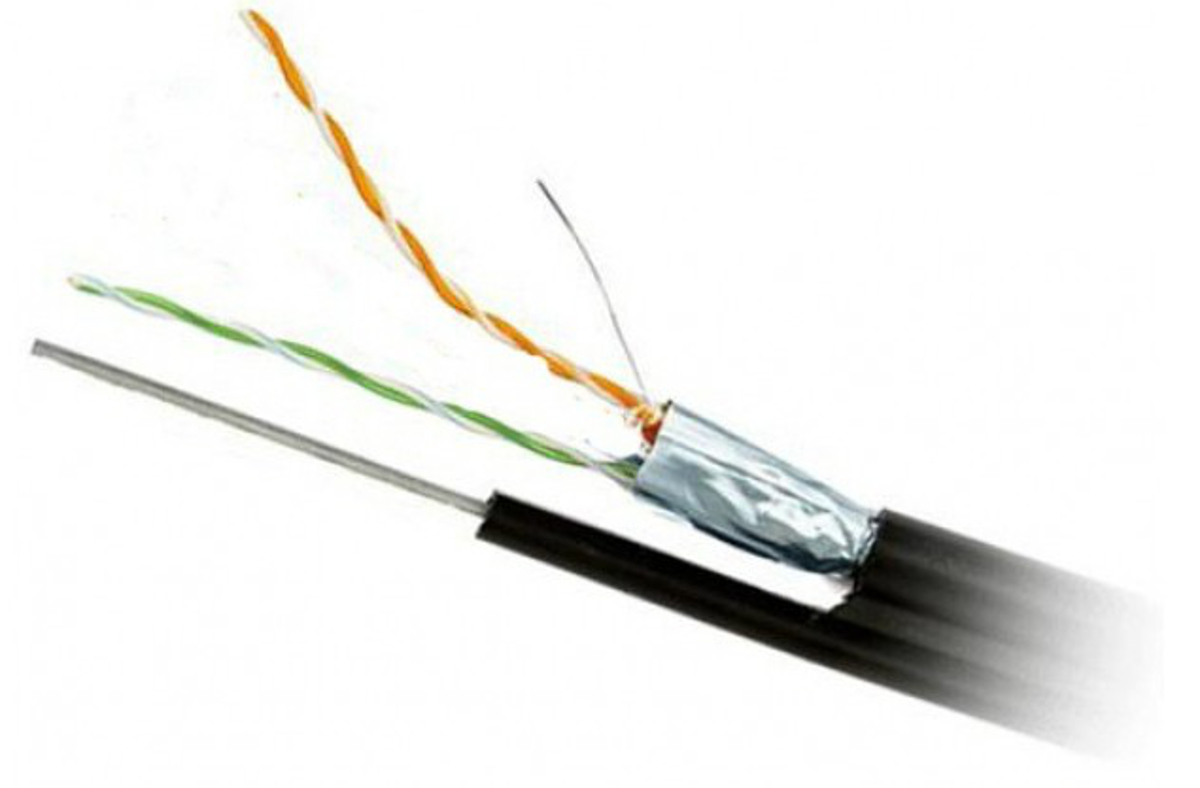

PROCONNECT 01-0022-3 Кабель связи симметричный, для широкополосного доступа LAN UTP 2x2x24AWG кат.5е (Outdoor) PROCONNECT (01-0022-3) Артикул: С0000001886

Назначение: Кабель связи симметричный для цифровых систем передачи.

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Кабель UTP 2 пары NETLAN , Кат.5, одножильный, медь, внутренний, PVC нг(B), серый, 305м EC-UU002-5-PVC-GY-5

Кабель EC-UU002-5-PVC-GY-5 содержит 2 пары витых медных проводников, выполнен в неэкранированном исполнении, соответствует категории 5 и предназначен для внутренней прокладки. Поставляется в картонных коробках, по 305м. Для удобства транспортировки и лучшей сохранности, две коробки с кабелем дополнительно объединены в одну общую транспортную картонную коробку. Кабель NETLAN U/UTP 2 пары, Кат.5 (Класс D), 100МГц, одножильный, BC (чистая медь), внутренний, PVC нг(B), серый, 305м



Характеристики EC-UU002-5-PVC-GY

Технические характеристики кабелей
Категория кабеля 5
Конструкция кабеля UTP
Количество пар кабеля 2
Материал проводников кабеля Медь (CU)
Тип проводников кабеля Одножильный
Диаметр проводников кабеля , (мм) 0,47 ± 0,01 мм
Материал внешней оболочки кабеля Поливинилхлорид (PVC)
Диаметр кабеля по внешней оболочке , (мм) 4,0 ± 0,3 мм
Цвет внешней оболочки кабеля Серый
Погонная масса кабеля , (кг/км) 17,3 ± 0,5 кг/км
Технические характеристики
Скорость передачи данных , (Мбит/с) 100
Применение Для внутренней прокладки
Физические параметры
Диапазон температур , (°C) Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60.
Растягивающее усилие , (H) Не более 80
Длина , (м) 305
Логистические характеристики
Габариты индивидуальной упаковки, ШхВхГ , (мм) 200,0 x 300,0 x 300,0
Объём с индивидуальной упаковкой , (м³) 0,0180 / 0,0430
Масса с индивидуальной упаковкой (Брутто) , (кг) 5.3 / 12.7
Габариты транспортной упаковки, ШхВхГ , (мм) 410,0 x 315,0 x 315,0

Кабель витая пара 2 пары – популярный вид интернет кабеля от EServer

Показано все 13 товаров

  • Код товара: 15374 В наличии 378грн.

    Тип кабеля: телефонный.Категория: 3.Кол-во жил: 4.Материал: медь.Цвет: черный.Цена указана за 100м.

  • Код товара: 15375 В наличии 378грн.

    Тип кабеля: телефонный.Категория: 3.Кол-во жил: 4.Материал: медь.Цвет: серый.Цена указана за метр.

  • Код товара: 15376 В наличии 378грн.

    Тип кабеля: телефонный.Категория: 3.Кол-во жил: 4.Материал: медь.Цвет: белый.Цена указана за метр.

  • Код товара: 13440 В наличии 1 559грн.

    Предназначение: для внутренней прокладки. В упаковке: 305 м.Категория: 3.Оболочка кабеля: PVC.Материал: медь.Цвет: белый.Количество пар: 2.

  • Код товара: 13424 В наличии 1 723грн.

    Предназначение: для внутренней прокладки.В упаковке: 305 м.Категория: 5.Оболочка кабеля: PVC.Материал: медь.Цвет: белый.Количество пар: 2.

  • Код товара: 13438 В наличии 2 534грн.

    Предназначение: для внутренней прокладки.В упаковке: 305 м.Категория: 5.Оболочка кабеля: PVC.Материал: медь.Цвет: белый.Количество пар: 2.

  • Код товара: 13434 В наличии 2 552грн.

    Предназначение: для внешней прокладки. Упаковка: 305 м.Категория: 5.Оболочка кабеля: PЕ.Материал: медь.Количество пар: 2.

  • Код товара: 13422 В наличии 3 006грн.

    Количество пар: 2 парыТип кабеля: UTPКатегория: кат.5Металл: МедьПроизводитель: OK-NetОболочка кабеля: PE (Полиэтилен)

  • Код товара: 13421 В наличии 3 110грн.

    Предназначение: для внешней прокладки.Упаковка: 500 м.Категория: 5.Оболочка кабеля: PVC.Материал: медь.Цвет: белый.Количество пар: 2.

  • Код товара: 13436 В наличии 3 709грн.

    Предназначение: для внешней прокладки. Упаковка: 305 м.Категория: 5.Оболочка кабеля: PЕ.Материал: медь.Цвет: черный.Количество пар: 2.

  • Код товара: 13435 В наличии 4 183грн.

    Предназначение: для внешней прокладки.Упаковка: 500 м.Категория: 5.Оболочка кабеля: PE.Материал: медь.Цвет: белый.Количество пар: 2.

  • Код товара: 13423 В наличии 4 927грн.

    Предназначение: для внешней прокладки.Упаковка: 500 м.Категория: 5.Оболочка кабеля: PЕ.Материал: медь.Цвет: черный.Количество пар: 2.

  • Код товара: 13437 В наличии 6 080грн.

    Предназначение: для внешней прокладки. Упаковка: 500 м.Категория: 5.Оболочка кабеля: PЕ.Материал: медь.Цвет: черный.Количество пар: 2.

Кабель витая пара 2 пары – это одна из самых популярных разновидностей информационного кабеля для передачи данных. Двухпарный кабель применяется в телефонных сетях, а также в локальных компьютерных сетях с небольшими нагрузками. Витая пара, состоящая из четырех проводников, имеет классическую структуру. Основа кабеля – две пары переплетенных между собой жил. В большинстве случаев материалом для изготовления жил является цельная медь, обладающая высокой проводимостью. Реже используется биметалл – алюминий, покрытый тонким слоем меди. Это более дешевый и менее эффективный вариант, принцип действия которого основан на том, что данные передаются преимущественно по поверхности проводника. Таким образом, несмотря на алюминиевую основу, функцию передачи по-прежнему выполняет медь. В качестве изоляции каждого проводника используется тонкий слой ПВХ. Общая оболочка кабеля изготавливается из полиэтилена или поливинилхлорида – оба материала являются прочными и огнеустойчивыми. В определенных обстоятельствах используются экранированные кабели, в которых под внешней оболочкой находится дополнительный защитный слой из фольги. Двухпарная витая пара представлена в категориях 3, 5 и 5е, что позволяет на основе кабеля создавать телефонные линии и локальные сети со скоростью передачи данных в пределах 100 Мбит/с. Провод 2 пары доступен для монтажа в пределах зданий и специальных каналов, а также для прокладки на открытом воздухе. Кабель для внутренней прокладки имеет оболочку белого цвета. Витая пара наружная отличается черным цветом и устойчивостью к УФ-излучению. Некоторые кабели для наружного монтажа оснащаются тросом, прикрепленным вдоль кабеля, для удобной фиксации на стенах и столбах.

цена за метр UTP кабеля

Скачать спецификацию на LAN — кабель UTP-4, UTP-2 cat 5e с детальным описанием и характеристиками



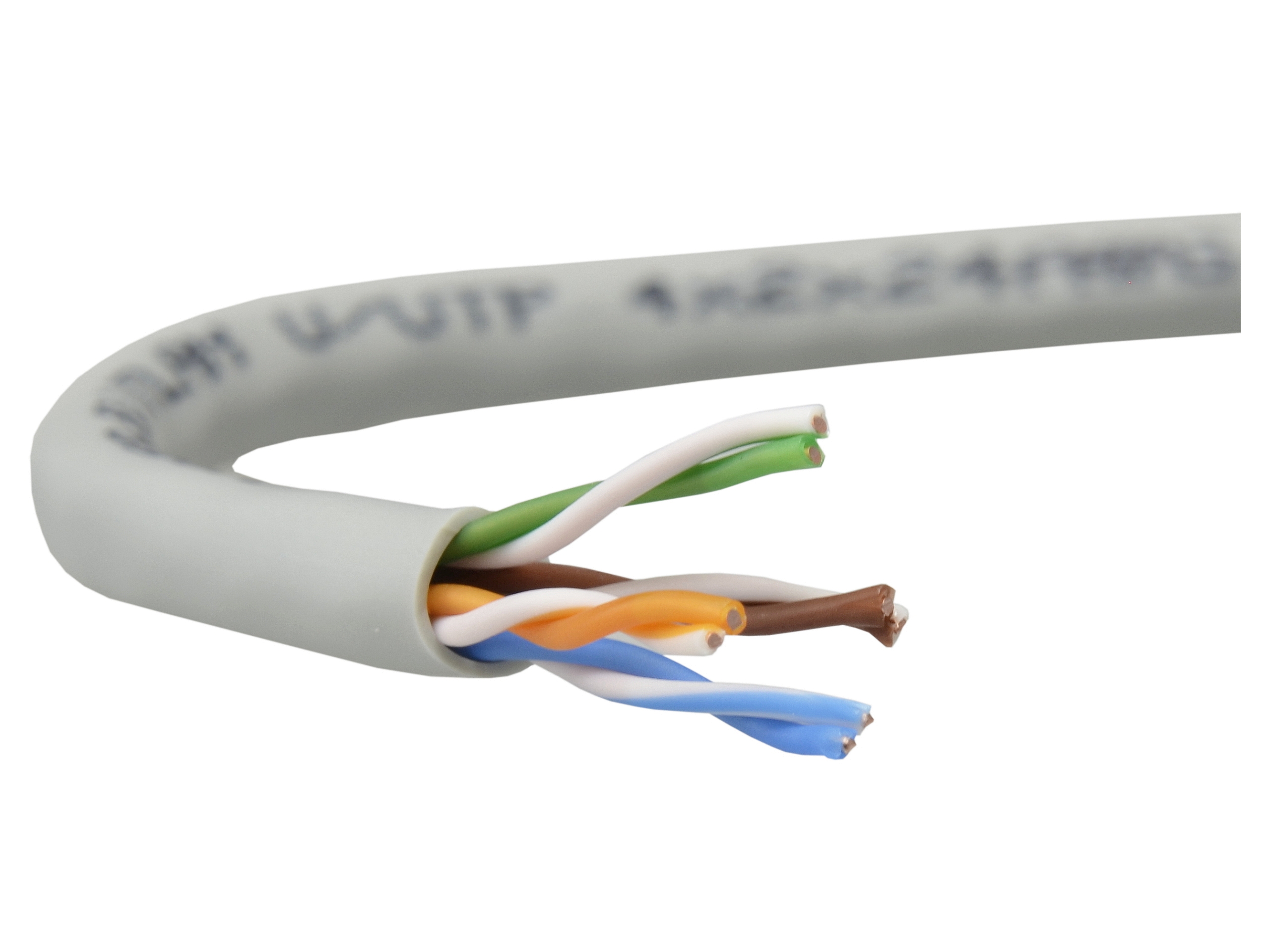

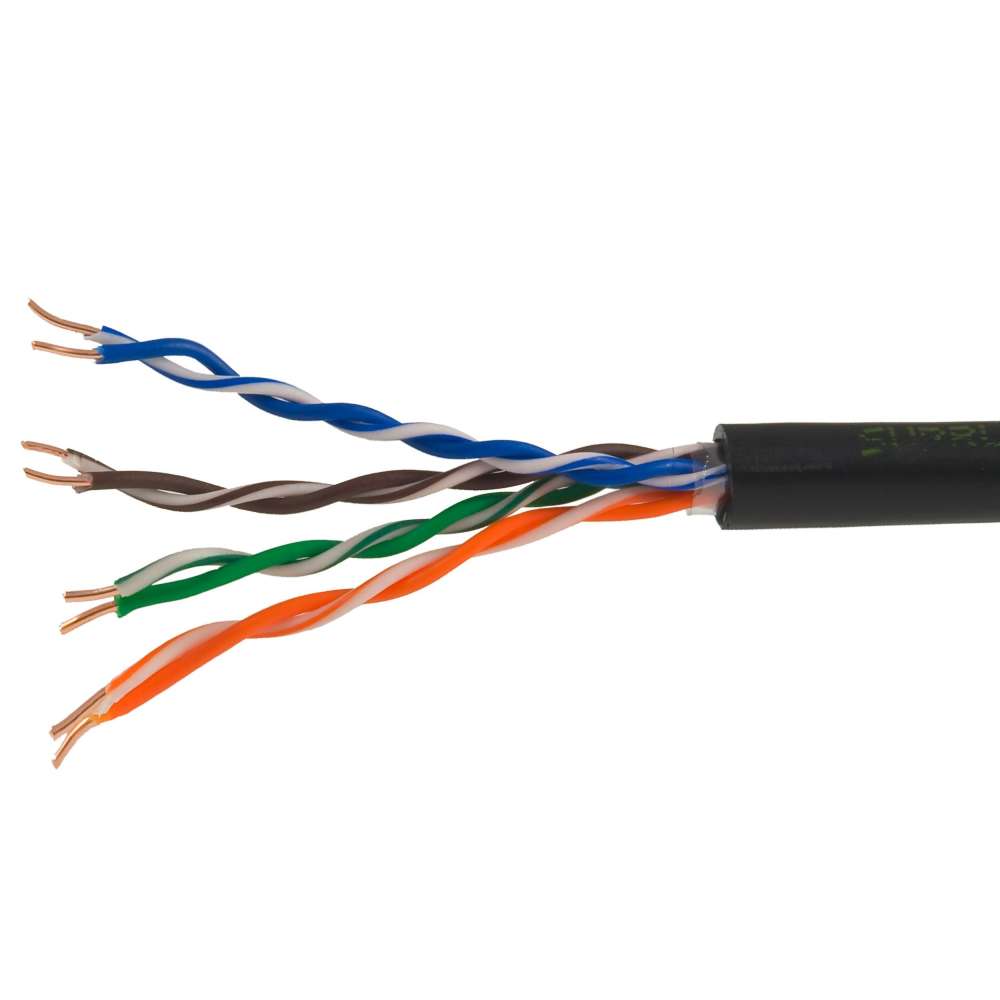

КОНСТРУКЦИЯ

  1. Токопроводящая жила – медная однопроволочная, для кабеля типа "patch" (для патч-кордов) - жила медная многопроволочная. Жилы между собой скручены в так называемые "пары". Число пар - до 500 (в серийном производстве)
  2. Изоляция жилы – пвх - пластикат.
  3. Нить – капрон (чаще всего). Используется для облегчения разделки оболочки кабеля - при её вытягиваниии образуется продольный разрез и в следствие чего не требуется зачистка и снятие изоляции режущим инструментом. Также нить несёт защитную функцию при растягивающих воздействиях на кабель.
  4. Для кабелей категорийности 6 и выше - крестообразный разделитель - служит для равномерного повива пар между собой
  5. Оболочка - пвх - пластикат; для кабелей utp типа "outdoor" -  полиэтиленовая изоляция.

ПРИМЕНЕНИЕ

Кабели предназначены для монтажа в структурированных кабельных системах связи по международному стандарту ИСО\МЭК 11801, для стационарной прокладки внутри зданий и сооружений (для кабелей типа "outdoor" - вне помещений) и работы в частотном диапазоне до 700 МГц (категория 7) при рабочем напряжении до 145 В переменного тока.

АНАЛОГИ

Альтернативная замена осуществляется на российские аналоги - кабели марок КСВПВ, либо КССПВ, которые также предназначены для передачи сигналов в структурированных кабельных системах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон температур эксплуатации — от -50 - для типа "outdoor" от  0 - для обычного до +60°С

Относительная влажность воздуха при температуре до 35°С — 95%

Прокладка кабелей без предварительного прогрева должна производиться при температуре — не ниже -5°С

Минимальный радиус изгиба при монтаже, не менее — 4 наружных диаметра

Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 3 мин) — 600 В

Строительная длина UTP — 100 м, 305 м, либо 500 м

Срок службы, не менее — 15 лет

Электрические характеристики кабелей UTP 5e:

Витая пара для компьютерных сетей передачи (lan кабель) данных в наличии на складе. Мы официальные представители производителя и можем предложить Вам отличную цену на кабель utp из наличия на складе. Купить кабель utp 4 оптом, либо в розницу можно позвонив по контактным телефонам.

Максимальное сопротивление проводника при температуре 20°С

9.38 Ом/100 м

Дисбаланс сопротивления

5%

Емкостной дисбаланс пары по отношению к земле

330 пФ/100м

Сопротивление на частоте 0.772-100 МГц

85-115 Ом

Максимальная рабочая емкость

5.6 нФ/м

Проба на искру

2.5 кВ

Электрические характеристики кабелей UTP 5e:

Число жил и сечение, мм?

Диаметр кабеля, мм

Масса кабеля, кг/км

UTP 1х2х0,52

3,6

12,5

UTP 2х2х0,52

4,7

25,0

UTP 4х2х0,52

6,5

42,0

Кабель на основе витой пары Cat.

5e, UTP, 2 пары, бездымный, не содержит галогенов, арт. BC5E-2-LSHF

25 р.

Product Code: BC5E-2-LSHF

Manufacturer: AESP

Кабель на основе витой пары Cat.5e, UTP, 2 пары, бездымный, не содержит галогенов, арт. BC5E-2-LSHF

Способы оплаты: наличными или безналичным расчетом

Модель: Кабель на основе витой пары Cat.5e, UTP, 2 пары, бездымный, не содержит галогенов, арт. BC5E-2-LSHF

Артикул: BC5E-2-LSHF

Компания АЕСП на сегодня предлагает своим клиентам несколько типов кабеля на основе витой пары категории 5е. Все они производятся в полном соответствии с требованиями к компонентам канала передачи стандартов ANSI/TIA-568-С. 2 Category 5e, ISO/IEC 11801-B Class D, CENELEC EN 50173-1, а также ГОСТ Р 53246-2008 и 53245-2008. Кабельная продукция Cat.5e торговой марки Signamax™ успешно прошла сертификационные испытания в лаборатории ETL, и была включена в рейтинг UL CMR.

Улучшенные противопожарные характеристики кабелей этого класса соответствуют требованиям международного стандарта пожарной безопасности IEC 60332-1. Кабели этого класса разрешается использовать в любых помещениях, не относящихся к классам "plenum" и "riser". Оболочка кабеля – оранжевого цвета, производится в двух вариантах по степени пожарной безопасности. Серия LS содержит специальные огнеупорные добавки, снижающих выделение при горении вредных для здоровья человека веществ. По международной классификации пожарной безопасности класс данного кабеля соответствует CM/CMG (кабели общего назначения) в системе NEC, и 60332.3c в системе IEC.

Для удобства монтажа в состав материала оболочки внесены добавки, снижающие поверхностное трение. Снаружи на кабель нанесены метровые отметки длины, позволяющие определить протяженность уложенной линии или подготовить кабель нужной длины к пробросу. Кабель BC5E-4-LSHF упакован в картонные коробки по 305 метров (1000 футов), а BC5E-2-LSHF в коробки по 457м (1500 футов), конструкция которых позволяет надежно хранить, легко транспортировать и аккуратно разматывать кабель. Серия LSHF является базовым кабелем для включения СКС в программу 20ти-летней Системной Гарантии.

Информация для заказа

АртикулОписание
BC5E-2-LSHF Кабель на основе витой пары Cat.5e, UTP, 2 пары, малодымящий, с повышенной огнестойкостью
BC5E-4-LSHF Кабель на основе витой пары Cat.5e, UTP, 4 пары, малодымящий, с повышенной огнестойкостью

Характеристики:

Кабель предназначен для внутренней прокладки

  • Цвет оболочки: оранжевый
  • Тип среды передачи: UTP(Unshielded Twisted Pair)- неэкранированная витая пара проводников
  • Тип оболочки: PVC (ПВХ), LSFR - оболочка из поливинилхлорида с повышенной огнестойкостью малодымящая, не содержит галогенов
  • Рабочая температура: от -40°С до +60°С
  • Температура монтажа: не ниже 0°С
  • Температура хранения: от -50°С до +50°С (ГОСТ 15150-69)
  • Калибр проводника: 24 AWG
  • Внешний диаметр: не более 5,5 мм (4,5 мм ВС5Е-2-LS)

Цены на сетевое оборудование

Смотреть все оборудование AESP

Gallery

Similar equipment

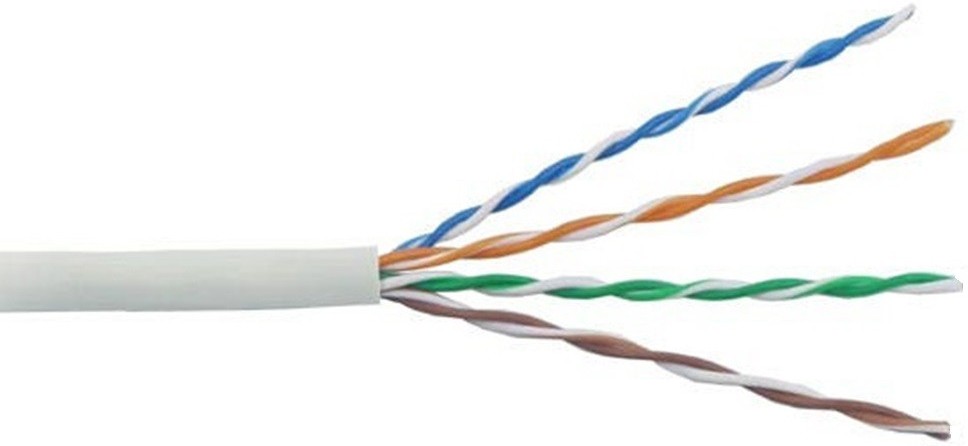

Неэкранированная витая пара (UTP) - от CAT 1 до CAT5, 5e, CAT6 и CAT7

Кабель неэкранированной витой пары (UTP) , безусловно, является самым популярным кабелем в мире. Кабель UTP используется не только для работы в сети, но и для традиционного телефона ( UTP-Cat 1 ). Существует семи различных типов UTP категорий , и, в зависимости от того, чего вы хотите достичь, вам понадобится соответствующий тип кабеля. UTP-CAT5e - самый популярный кабель UTP, пришедший на замену старому коаксиальному кабелю, который не мог удовлетворить постоянно растущую потребность в более быстрых и надежных сетях.

Характеристики UTP

Характеристики UTP очень хороши и позволяют легко работать с ним, устанавливать, расширять и устранять неполадки, и мы собираемся рассмотреть различные схемы проводки, доступные для UTP, как создать прямой кабель UTP, правила безопасной эксплуатации и много другого крутого!

Итак, давайте кратко рассмотрим каждую из категорий UTP, доступных сегодня, а также их спецификации:

Рисунок 1. Различные категории UTP и их спецификации

Категория 1/2/3/4/5/6/7 - спецификация типа медного провода (большинство телефонных и сетевых проводов медные) и разъемов.Цифры (1, 3, 5 и т. Д.) Относятся к пересмотренной спецификации и на практике относятся к количеству витков внутри провода (или качеству соединения в гнезде).

CAT1 обычно используется для телефонного провода. Этот тип провода не поддерживает трафик компьютерной сети и не скручен. CAT1 также используется телекоммуникационными компаниями, предоставляющими услуги ISDN и PSTN. В таких случаях проводка между площадкой клиента и сетью телефонной компании выполняется с помощью кабеля типа CAT 1.

CAT2, CAT3, CAT4, CAT5 / 5e, CAT6 и CAT 7 - спецификации сетевого провода. Этот тип провода может поддерживать компьютерную сеть и телефонный трафик. CAT2 используется в основном для сетей Token Ring, поддерживая скорость до 4 Мбит / с. Для более высоких скоростей сети (100 Мбит / с или выше) необходимо использовать CAT5e, но для почти исчезнувших требований к скорости 10 Мбит / с будет достаточно CAT3.

Кабели

CAT3, CAT4 и CAT5 на самом деле представляют собой 4 пары витых медных проводов, а CAT5 имеет больше витков на дюйм, чем CAT3, поэтому может работать на более высоких скоростях и большей длине.Эффект "скручивания" каждой пары в кабелях гарантирует, что любые помехи, возникающие / воспринимаемые на одном кабеле, нейтрализуются партнером кабеля, который скручивает исходный кабель. CAT3 и CAT4 используются для сетей Token Ring - где CAT 3 может обеспечить поддержку максимальной скорости 10 Мбит / с, а CAT4 подтолкнул ограничение до 16 Мбит / с. Обе категории имеют ограничение в 100 метров.

Более популярный провод CAT5 был позже заменен спецификацией CAT5e, которая обеспечивает улучшенную спецификацию перекрестных помех, позволяя поддерживать скорость до 1 Гбит / с.CAT5e является наиболее широко используемой спецификацией кабелей во всем мире и, в отличие от кабелей следующей категории, очень снисходительно относится к случаям, когда не соблюдаются указания по заделке и развертыванию кабеля.

Кабель

CAT6 изначально был разработан для поддержки гигабитного Ethernet, хотя существуют стандарты, которые разрешают гигабитную передачу по кабелю CAT5e. Он похож на провод CAT5e, но содержит физический разделитель между четырьмя парами для дальнейшего уменьшения электромагнитных помех. CAT6 может поддерживать скорость 1 Гбит / с для длины до 100 метров, а также 10 Гбит / с для длины до 55 метров.

Сегодня большинство новых кабельных систем используют CAT6 в качестве стандарта, однако важно отметить, что все кабельные компоненты (разъемы, патч-панели, патч-корды и т. Д.) Должны быть сертифицированы CAT6, и необходимо соблюдать особые меры предосторожности при правильной заделке кабеля. заканчивается.

В 2009 году был представлен CAT6A как кабель с более высокими техническими характеристиками, предлагающий лучшую иммунизацию от перекрестных помех и электромагнитных помех.

Организации, выполняющие установку с использованием кабелей CAT6, должны запросить подробный отчет об испытаниях с использованием сертифицированного кабельного анализатора, чтобы убедиться, что установка была выполнена в соответствии с рекомендациями и стандартами CAT6.

CAT7 - это новая спецификация медного кабеля, предназначенная для поддержки скорости 10 Гбит / с при длине до 100 метров. Для этого в кабеле предусмотрены четыре индивидуально экранированные пары плюс дополнительный экран кабеля для защиты сигналов от перекрестных помех и электромагнитных помех (EMI).

Из-за чрезвычайно высокой скорости передачи данных все компоненты, используемые при установке кабельной инфраструктуры CAT7, должны быть сертифицированы CAT7. Сюда входят патч-панели, патч-корды, разъемы и разъемы RJ-45.Отказ от использования компонентов, сертифицированных CAT7, приведет к общему снижению производительности и отказу от любых сертификационных тестов CAT7 (например, с использованием кабельного анализатора), поскольку стандарты производительности CAT7, скорее всего, не будут соблюдены. Сегодня CAT7 обычно используется в центрах обработки данных для магистральных соединений между серверами, сетевыми коммутаторами и устройствами хранения.

На следующих страницах показано, как выполняется разводка кабеля UTP и различные схемы подключения. Его стоит посетить и прочитать.

Заинтересованные читатели могут также посетить наш раздел «Сетевые кабели», чтобы выбрать среди ряда статей, посвященных UTP, кабелям X-Over, оптоволоконным кабелям и многому другому.

Вернуться к разделу «Сетевые кабели»

Сеть

- Почему кабели Ethernet имеют 8 проводов?

Это интересный вопрос, поскольку я никогда не видел ничего, что авторитетно заявляло бы о дизайнерских решениях, лежащих в основе этого выбора. Все, с чем я сталкивался, будь то в Интернете или в разговорах с людьми более умными, чем я в этой области, похоже, указывает на две возможности:

  1. Перспективы
  2. Дополнительное экранирование

Ориентация на будущее

Ко времени выпуска спецификации Cat5 мы наблюдали взрывной рост количества кабелей для передачи данных.Телефон использовал Cat3 или что-то подобное в течение некоторого времени, последовательные соединения были запущены во всех университетских кампусах, ThickNet начал свой путь, ThinNet начал находить широкое применение в микрокомпьютерных лабораториях и, в некоторых случаях, в офисах. Было очевидно, что за сетевым компьютерным оборудованием будущее. Мы также узнали об ужасных расходах на замену кабелей для удовлетворения требований более длинных сегментов или более высоких скоростей. Посмотрим правде в глаза, замена кабеля - это кошмарная работа и дорогое удовольствие.

Идея ограничения этой стоимости путем разработки кабеля, который можно было бы проложить и оставить на некоторое время, была определенно привлекательной. Так что дальновидные инженеры, которые, вероятно, устали от замены проводки, легко могли счесть целесообразным разработать дополнительные пары в спецификации. В конце концов, особенно в то время, когда цена на оптовую медь была относительно низкой. Что дороже: добавление 4 дополнительных проводов или команда людей, удаляющих старую проводку и добавляющих новую?

Дополнительное экранирование

Поскольку типовой Cat5 является UTP (неэкранированная витая пара), он не содержит дополнительной заземленной фольги для защиты от посторонних электромагнитных помех. Мне было описано, что при правильном заземлении неиспользуемые провода помогут буферизировать используемые пары аналогичным, хотя и менее эффективным способом, чем фактическое экранирование. Это могло быть важной особенностью при длительных пробегах и (электрически) шумной среде, к которой мы привыкли прокладывать кабели в то время.

Для меня аргумент о проверке будущего является наиболее убедительным.

CAT3 неэкранированный массивный кабель, UTP PVC Solid 24AWG, 1000 футов, 2 пары, белый - кабель Primus

Чтобы избежать чрезмерных затрат на доставку 10 или более изделий этого продукта, свяжитесь с нами.

Позвоните по телефону 951-824-1571 или по электронной почте [email protected]

Описание

Неэкранированный двухпарный кабель CAT3 100 МГц (UTP)

Прокладываете ли вы проводку в своем доме, офисе, во всем кампусе или здании, наш массовый кабель CAT3 100 МГц - идеальное решение для больших или малых сетей голосовой связи и телефонной связи. Наш неэкранированный одножильный кабель CAT3 100 МГц имеет 2 пары одножильных неизолированных медных проводов 24AWG с оболочкой из ПВХ и доступен в легко доступной коробке длиной 1000 футов.Этот неэкранированный 2-парный кабель связи CAT3 100 МГц предназначен для установки внутри помещений.

Наш сплошной неэкранированный кабель категории 3 изготовлен по качеству, чтобы соответствовать и / или превосходить сертификаты продукции и стандарты EIA / TIA 568 и ISO / IEC 11801. Этот кабель продается и доставляется с шагом 1000 футов в тяговом ящике.

Характеристики

Характеристики

  • Высокопроизводительный кабель для передачи данных и голосовой связи
  • Предназначен для установки внутри помещений
  • Кабель неэкранированной витой пары (UTP) категории 3
  • 2-парные - легко идентифицируемые пары с цветными полосками
  • 24AWG Сплошные неизолированные медные проводники
  • Превосходные характеристики затухания и перекрестных помех
  • Превосходит спецификации EIA / TIA 568 и ISO / IEC 11801
  • Поставляется в ящиках по 1000 футов

Приложения

  • 10BaseT
  • 100Base-T4
  • Телефонная голосовая проводка
Технические характеристики

Технические характеристики

Загрузить спецификацию
