Обжим телефонного кабеля «4 жилы» | Полезные статьи

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.





Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

•    Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты).
•    Зачистной инструмент (строительный либо канцелярский нож).
•    Коннекторы RJ-11/12/25.
•    Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера.

Действуйте в следующей последовательности:

•    Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут.
•    В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

Рис. 2

•    Воткните жилы до упора в коннектор. Важно, чтобы с лицевой стороны жилы дошли до конца каналов.
•    Вставьте коннектор в кримпер и зажмите его.

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

•    Отрежьте нужное количество кабеля и зачистите внешнюю оболочку.
•    Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора.
•    Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты.
•    Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.

Компания «Кабель.РФ^®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

схемы обжимки + пошаговая инструкция

Компьютерные сети – традиционная действительность современных цифровых технологий. Подобные структурные элементы используются повсеместно и в широких масштабах. Между тем конструкции сетей предполагают массовое применение специального кабеля, посредством которого соединяются между собой отдельные точки (узлы).

Такой кабель технологически видится стандартным исполнением продуктов подобного типа, а своеобразной особенностью изделия является витая пара – два проводника. Эти проводники скручены один с другим по всей длине, будучи изолированными. При этом соблюдается определенный шаг скрутки.

Мы расскажем о том, как производится обжим витой пары для организации надежного контакта. В представленной нами статье описано соединение для четырехжильного (2-х парного) и восьмижильного (4-х парного) кабеля. С учетом наших советов вы без проблем проведете весь фронт работ самостоятельно.

Содержание статьи:

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Пошаговая инструкция обжима сетевого кабеля

Учитывая, что кабельные соединения используются довольно часто в самых разных условиях, включая бытовые, вопрос как обжать кабель на 8 жил является достаточно актуальным. Тем более если в расчет берутся не специалисты, а обычные пользователи – владельцы персональных компьютеров.

Рассмотрим этот несложный технологический процесс, чтобы облегчить задачу потенциальным создателям домашних сетевых схем.

Под выполнение работ по обжиму потребуется специальный инструмент:

• кримпер;
• стриппер;
• обычный нож.

Первые два инструмента с экзотическими названиями – это специальный пресс, напоминающий по исполнению обычные плоскогубцы электрика и резак для съёма кабельной изоляции.

По сути резак – это есть обычный нож, с той лишь разницей, что оснащается дополнительно выемками съёма изоляционного покрытия.

Пресс профессионального исполнения, используемый под обжим медных жил сетевого кабеля. Эта конфигурация инструмента позволяет работать с вилками разъёмов серии 8P8C и 6P6C

Шаг #1 – подготовка кабеля

Здесь потребуется выбрать нужный вариант по числу жил и нужной длины. Для домашнего применения нередко требуется обжим 4 жильной медной витой пары, то есть нужен кусок кабеля на четыре провода.

В принципе, не исключается также использование восьмижильного кабельного исполнения. В этом случае незадействованные пары попросту не используются. Другой вопрос – экономия, потому как цена четырехпарных изделий выше двухпарных.

Фрагмент сетевого кабеля, где под оболочкой размещены восемь медных жил – четыре витых пары. Такой вариант часто подходит для решения задач соединений в бытовых условиях

Шаг #2 – обрезка изоляции

Подготовив кусок требуемой длины, необходимо аккуратно выполнить съем изоляции на коротких концевых участках сетевого кабеля. Достаточно отступить от границы торцевого среза 40-50 мм, затем легким круговым проходом надрезать кабельную оболочку.

Подрезка оболочки сетевого кабеля при помощи специально созданного для таких целей форменного резака. Как видно по картинке, инструмент наделен разными форменными вырезами, дающими лучшее качество реза

Рекомендуется аккуратно выполнять это действие, чтобы не задеть изоляцию внутренних проводников. Обычно надрезают оболочку не на полную глубину, а лишь частично. Затем плавным движением рук сгибают кабель в области надреза, благодаря чему оболочка разрывается по кругу.

Достаточно удобно и качественно снимать кабельную оболочку . Однако прежде придётся затратить некоторое время на овладение этим инструментом. С первого захода редко удаётся выполнить качественный съем стриппером даже профессионалам.

Шаг #3 – подготовка жил под загрузку вилки

Открывшиеся, свитые в пару проводники на участке, освобожденном от изолирующей кабельной оболочки, следует расплести (раскрутить) и разгладить. Медные проводники в тонкой изоляции достаточно мягкие, поэтому выполнить такие действия несложно.

Затем все провода следует выровнять относительно друг друга и срезать точно перпендикулярно, отступив от конца 2-3 мм. Эту операцию удобно выполнять обычными ножницами по бумаге. В результате должен образоваться ровный торцевой ряд из четырех (или восьми) медных изолированных жил.

Выстроенный ряд проводников перед загрузкой в тело пластмассовой вилки следует обязательно подрезать для получения ровной торцевой линии всего ряда. Подрезку удобно делать обычными ножницами

Далее будет использоваться пластмассовая новая вилка на восемь контактов (8P), на которой будет выполняться обжим – контактное крепление медных жил. Стоит учесть, что вилок на 4 контакта для компьютерных сетей не существует. Поэтому в любом случае используется вилка на 8 контактов.

Шаг #4 – обжим контактных площадок

Задняя часть штекерной вилки (8P) технически является входным шлюзом для загрузки медных жил. Своеобразный шлюз содержит восемь прямоугольных ячеек, куда и загружаются соответствующие по цвету проводники.

Загрузка медных жил сетевого кабеля в «шлюз» контактной вилки осуществляется без съема изоляции. Провода попросту вставляются в каналы до упора.

Затем применяется стандартный пресс под разъемы 8P8C. Колодка пресса накладывается на пластмассовую вилку, после чего рукоятки инструмента сжимают до момента характерного щелчка.

Момент обжима контактов пластмассовой концевой вилки посредством специального инструмента – кримпера. Рекомендуется свободной рукой прижимать кабель в сторону вилки до завершения процесса

Шаг #5 – тестирование качества пресса

После обжимки пресс снимается, соединение проверяют на прочность, путём попытки физического вытягивания проводников из вилки. Если всё сделано точно по технологии, прочность обжима не позволит извлечь жилы из впрессованных слотов.

На этом процедура обжима считается завершенной. Аналогичный процесс проводится на противоположном концевом участке кабеля.

Окончание обжимки двух концов кабеля обычно сопровождается последующим электрическим тестом. Для этого применяется специальный тестер, включающий передатчик и приемник тестового сигнала. Обработанный кабель включается в устройство и по контрольным светодиодам тестируется на целостность связей.

Прибор специализированного теста на качество электрической связи обжатых проводников. Используется обычно на профессиональном уровне. В условиях быта можно применить простую методику кабельной прозвонки

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном . Рекомендуем ознакомиться с полезным информативным материалом.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Republished by Blog Post Promoter

Это интересно

Воронежский центр информационных технологий

Структурированные кабельные системы (СКС) – сравнимо свежая область, и разные названия в ней покуда еще никак не устоялись. Как только не называют обжим витой пары: и «распайка», и «распиновка», и «разводка», и «коннектирование» кабеля. В сущности, это синонимы слов «методика схемы», и означает отображение месторасположения контакта в разъеме, либо распорядок контактов в схеме.

Разводка и обжим сетевого кабеля зависит от количества витых пар, а также, с каким кабелем UTP (Unshielded Twisted Pair, перев. с англ. — неэкранированная витая пара) мы работаем. Обычный 8-ми жильный кабель нужен для создания компьютерных сетей, обжимается коннекторами RJ-45. Телефонный – RJ-11 или RJ-12, зависит от количества необходимых контактов.

Существуют определенные стандарты обжима кабеля – Т568А и Т568В.
Различие в расположении проводов разного цвета.

Для Т568А:

1. бело-зеленый
2. зеленый
3. бело-оранжевый
4. синий
5. бело-синий
6. оранжевый
7. бело-коричневый
8. коричневый

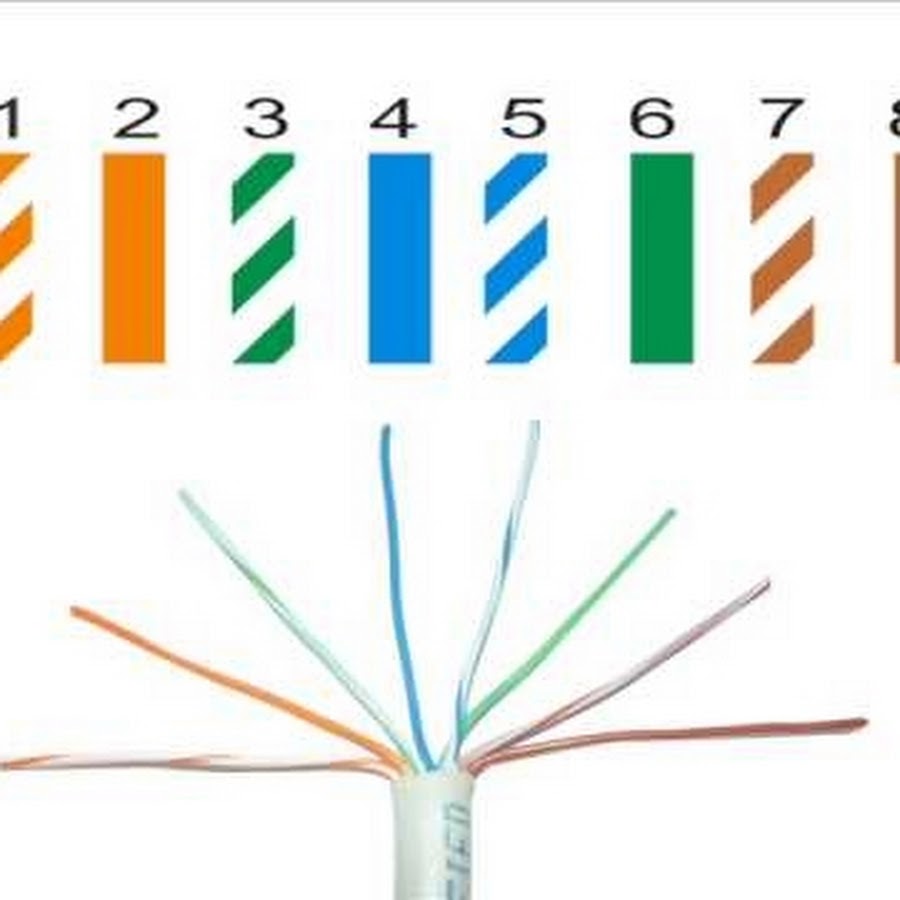

Для Т568В:

1. бело-оранжевый
2. оранжевый
3. бело-зеленый
4. синий
5. бело-синий
6. зеленый
7. бело-коричневый
8. коричневый

Различаются в этих стандартах 2 пары: оранжевая и зеленая.

В схеме Т568А – 1-2 светлозеленый-зеленый, 3-6 светлооранжевый-оранжевый.
В схеме Т568В – 1-2 светлооранжевый-оранжевый, 3-6 светлозеленый-зеленый.

Для того чтобы убрать наводки в парах проводов, используются широко известные стандарты. Общая задача определяет, как делать, либо прямое (Т568В) соединение, либо обратное (Т568А). Все зависит от технологии передачи данных. Для проведения интернета обычно используют стандарт Т568В.

Для обжима коннекторов существуют специальные, профессиональные инструменты. Бывают универсальные для коннекторов RJ-45, RJ-12, RJ-11. Рекомендуем пользоваться ими. Хотя есть умельцы, которые умудряются обжимать и плоской отверткой. Но имейте ввиду, что достаточно одного не надежного проводного контакта, чтобы система не работала.

Смотрите подробное видео.

Вывод простой. Работайте с профессиональными инструментами.

Обжим ARTNET кабеля(витая пара) [DMX-512.RU]

В этой статье мы рассмотрим весь процесс обжима витой пары кабеля для ARTNET¹⁾ сети. И подробней разберем способы обжима витой пары, а именно схему обжима, и то, в каком порядке нужно располагать провода внутри коннектора, что вызывает больше всего вопросов и сложностей у неопытных пользователей. Как всем известно, существует всего четыре схемы обжима ARTNET витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима. Итак начнем!

Самая популярная и распространенная схема обжима кабеля ARTNET В этой схеме обжима ARTNET кабеля используются такие цвета и они идут в такой последовательности: * Бело-оранжевый

Эта схема обжима витой пары кабеля ARTNET является самой приорететной и часто используемой. Мы советуем использовать ее в качестве основной!

Это наименее распространенная схема, однако она тоже отлично работает. Часто используется если схема #1 не работает(перебиты жилы кабеля) Стандарт TIA/EIA-568A. При использовании данной схемы обжима ARTNET цвета идут в такой последовательности:

Если необходимо получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по TIA/EIA-568A. Перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля. В данной схемы обжима ARTNET на одном конце кабеля цвета идут в такой последовательности:

А на втором конце кабеля используется следующая последовательность цветов:

Перекрестный кабель для сетей 100 мбит/с уже практически не используется. Но в некоторых случаях он может быть так-же полезен!

Для сетей 1000 мбит/с используется другая схема обжима ARTNET пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

А с другой стороны кабеля используется новая последовательность цветов, а именно:

Сейчас практически все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь. Все должно работать!

Под обжимом витой пары подразумевают закрепления специальных разъемов, расположенных на конце шнура. В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

Обратите внимание! Лучше воздержаться от покупки коннекторов вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе. При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева. Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Схема обжимки витой пары. Как обжать интернет кабель без инструмента

Содержание статьи

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

• Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
• Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Какая последовательность проводов в интернет кабеле

Как уже говорилось, типов расположения проводов два

• Прямая, когда происходит подсоединение сетевых выходов устройства с роутером или коммутатором;
• Перекрестная, когда подключают несколько одинаковых устройств напрямую.

Наиболее часто используется именно второй стандарт. Последовательность проводов в котором следующая: бело-оранжевый провод, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Таком тип используется, когда связываются два однотипных устройства

Важно! Перекрестный вид используется, когда нужно связать два однотипных устройства: компьютер с компьютером, коммутатор с коммутатором и т.д. Постепенно этот вид расположения проводов теряет свою популярность, так как на замену ему приходят интерфейсы, способные самостоятельно производить настройку передачи сигналов и их прием автоматически.

Последовательность расположения жилок в коннекторе

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Необходимые инструменты

• Провод витой пары на 2 или 4 пары,
• обжимные клещи для 8P8C (официальное название кримпер),
• коннектор RJ-45 (8P8C).

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

• прямая – 568В;
• кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Прямая схема. Провода в процессе обжима обоих коннекторов располагаются одинаково, как будто в зеркальном отражении. Важен и порядок проводников, и их цветовое соотношение

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Перекрестная схема. Более сложная и требует заучивания, так как проводники подключаются не просто в обратном, а в особом порядке, а положение некоторых остается «прямым»

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Прямая схема распиновки для 4-жильного кабеля. Особенность подключения состоит в том, что некоторые дорожки остаются свободными. Активными являются контакты 1-3 и 6, работают только оранжевые и зеленые проводники

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Обжим витой пары. Назначение сетевого кабеля.

Сетевой кабель — вид кабеля связи, который представляет собой несколько пар изолированных проводников, чаще всего 4 пары проводников заключённых в единую защитную оболочку. Провода каждой пары скручены (свиты) между собой, в связи с этим, сетевой кабель имеет в народе второе название — витая пара. Качественный и правильный обжим витой пары, безусловно является залогом быстрого и надёжного интернет соединения. Разделение проводников в сетевом кабеле на витые пары, выполнено прежде всего для снижения уровня электромагнитных помех от внешних источников,  а также для защиты от взаимных наводок при передаче сигналов.

Интернет сети. Кликабельно.

Сетевой кабель получил наиболее широкое применение в локальных вычислительных сетях (Local Area Network), поэтому, собственно utp кабель имеет и третье название — LAN кабель. На текущем этапе сетевые кабеля активно используются в различных сферах, от автоматики и интернета, до охранных систем и систем видеонаблюдения.  В данной статье, мы разберём как выполнить обжим витой пары при помощи коннекторов RJ45 и в результате получить полноценный LAN кабель (интернет кабель).

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.



Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель.  Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Обжим витой пары шаг 1-3

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить  при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо  их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм. Внимание! Зачищать проводники не нужно!

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку. В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора. В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля.

Обжим витой пары. Шаг 3

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Обжим витой пары. Шаг 4

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

Обжим витой пары. Шаг 5

На этом собственно и всё интернет кабель обжат.

Как проверить работоспособность кабеля после обжимки

1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Как отремонтировать или поменять штекер на сетевом кабеле

Случается и то, что приходится заменять штекер на кабеле и чинить его. Воспользоваться можно отверткой. Сразу стоит сказать, что при некачественном обжиме будут регулярно происходить сбои и потеря сигнала, разрыв соединения. Сделать монтаж можно следующим образом:

1. Снять изоляцию кабеля и раскрутить все жилы, находящиеся внутри него;
2. Отмерить расстояние по всему корпусу штекера так, чтобы проводки доходили до контактов, а внешний слой изоляции кончался в самом коннекторе для большей надежности;
3. Установить кабель и зафиксировать все жилки по каналам контактов;
4. Зажать фиксацию и «утопить» контакты штекера в жилки.
5. Проверить кабель на работоспособность.

Отпрессовка штекера специальным инструментом

Как проверить на исправность интернет кабельЕсли кабель вдруг перестал работать, то нужно разобраться с причинами этой неисправности. Вариантов тут не много:

• Жилки кабеля не касаются контактов в штекере;
• Штекер плохо контактирует со слотом сетевой платы;
• Произошел внутренний разрыв кабеля.

Вторую причину рассматривать долго и не нужно, так как она не связана с неисправностью кабеля. Гораздо больший интерес представляют первый и третий случаи. Самая главная проверка — мультиметром или тестером, то есть прозвон. Также прозвонить можно и каждый отдельный проводок. Делается это следующим образом. Один щуп прибора устанавливается на одну часть кабеля, а другой на — на вторую. Поочередно происходит подача напряжения на каждую жилку. Неисправность, если она заключалась в разрыве, тот час же будет найдена. Если с кабелем все нормально, то, скорее всего, отошли контакты в самом штекере. Собрать его заново или купить новый и выполнить зажим можно любым из способов, описанным выше.

Продвинутые обжимные клещи

Тепеь понятно, как правильно соединить интернет кабель, как его зафиксировать в штекере коннектора. Сделать это достаточно просто, используя при этом даже не специальные приборы, а простые плоскогубцы или отвертку. Чинить проблемные провода лучше с использованием мультиметра.

При использовании материалов в любой форме прямая ссылка на сайт обязательна

Источники

• https://lanportal.ru/lan/kak-obzhat-setevoj-kabel.html
• https://rusenergetics.ru/provoda-i-kabeli/kak-obzhat-internet
• https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
• https://sovet-ingenera.com/elektrika/wires/kak-obzhat-internet-kabel.html
• https://domamaster.net/obzhim-vitoj-pary-sxema/
• https://lanportal. ru/lan/poryadok-obzhima-vitoj-pary.html
• https://ichip.ru/sovety/ekspluataciya/kak-obzhat-internet-kabel-v-domashnih-usloviyah-679872
• https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
• https://help-wifi.com/poleznoe-i-interesnoe/kak-obzhat-setevoj-kabel-bez-instrumenta-otvertkoj/

[свернуть]

Янв 25, 2021HowElektrik

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).
Т.е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.
При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.
При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)
В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб. Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:
1. С помощью кримпера RJ-45.
Снимаем защитную изоляцию около 2 см с каждого конца кабеля.
Раскручиваем и выпрямляем жилки витой пары.
Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).
Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.
Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.
Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.
Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.
Эту операцию повторяем для каждой жилы, всего 8 раз!
После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.
Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45. Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Какие пины используются в rj45. Как обжать интернет-кабель витая пара с зажимами и без них. Выбор схемы распиновки

Схема обжима витой пары. Что это и с чем?

Кабель витая пара — это специальный кабель, состоящий из четырех пар медных проводников, скрученных вместе.

Благодаря такой конструкции можно значительно снизить влияние всевозможных помех.

Кабели широко используются для — этот способ передачи и приема информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Обжим витой пары — это процедура подключения специальных разъемов, расположенных на конце шнура.

Обычно это 8-контактные разъемы 8P8C, известные большинству из нас как RJ-45. Разъемы бывают двух типов:

• неэкранированные — предназначены для провода UTP;
• экранированный — для кабелей или STP.

К выбору разъема следует подходить очень внимательно, некоторые из них используются только профессионалами, поскольку для их установки требуются знания, опыт и навыки.

Примечание! Разъемы со вставкой лучше не покупать — их предназначение рассчитано именно на мягкие и, в частности, многожильные провода, и использовать их для крепления сплошного медного кабеля очень неудобно.

Разъем легко разобраться самостоятельно, его конструкция достаточно проста и понятна — внутри устройства 8 пазов-пазов (на каждую медную жилу шнура), наверху которых расположены металлические контакты.

Для правильного определения нумерации контактов нужно повернуть разъем так, чтобы контакты располагались вверху, защелкой к себе.

В этом случае входной разъем будет расположен напротив. В этом положении контакт №1 будет справа, а №8, соответственно, слева.

Нумерация является важной информацией при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определить, это поможет правильно закрепить провод и наладить связь.

Есть пара схем распространения: EIA / TIA-568A и EIA / TIA-568B. Разница между схемами заключается в расположении жил.

Поскольку все четыре пары жил, скрученных внутри шнура, имеют изоляцию разного цвета, каждый может повторить схему подключения самостоятельно.

Важно! Всегда начинаем прокладку с первого касания до восьмого.

Цветовое расположение жил в схеме 568A:

1. белый и зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Схема обжима витой пары 568A используется для соединения компьютеров между собой при создании локальной сети.

Цветовое расположение жил в схеме 568B:

1. белый и оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Эта таблица полезна, если вам нужно установить соединение между маршрутизатором и компьютером.

Способы опрессовки

Сетевые провода, предназначенные для подключения компьютеров и различного сетевого оборудования, используют два варианта опрессовки кабеля — перекрестный и прямой.

Прямая опрессовка шнура применяется при изготовлении кабеля, который будет служить для подключения к компьютеру различных типов сетевого оборудования и клиентских устройств, а также для соединения сетевого оборудования между собой.

Этот метод опрессовки является наиболее распространенным и часто используемым.

Крестовой метод опрессовки применяется при изготовлении провода, предназначенного для соединения между собой.

При этом дополнительное оборудование в коммутации не задействовано.

Реже используется кроссоверный шнур для подключения старых к сети через порты восходящего канала.

Для производства прямого вида можно использовать любую схему обжима, главное условие — оба конца кабеля обжаты одинаково.

Цепь 568 В чаще всего используется для создания прямого шнура.

Иногда для изготовления прямого типа можно использовать не четыре витые пары, а только две.

С помощью этого кабеля вы можете подключить к сети два компьютерного оборудования.

Данный метод обжима витой пары в RJ-45 используется, если в планах нет высокого локального трафика, скорость обмена данными будет равна 100 Мбит / с.

Для примера показана схема распиновки rj45, в которой задействованы зеленый и оранжевый цвета. Для других обжимов коричневый цвет заменяет оранжевый, а синий — зеленый.

А вот инструкция подключения контактов осталась без изменений.

Если вам нужно сделать перекрестный кабель, один конец на 568A, а другой 568V.

При изготовлении такого кабеля обязательно задействованы все восемь медных жил.

Если вам нужно сделать кроссовер, который обеспечит скорость обмена данными между компьютерами до 1000 Мбит / с, используется специальный метод обжима.

Один конец будет обжат по примеру цепи 568В, а другой конец имеет распиновку rj45 в цветах:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. бело-коричневый;
5. коричневый;
6. оранжевый;
7. синий;
8. бело-синий.

Данная схема обжима отличается от уже рассмотренной нами 568А — пары коричневого и синего цвета взаимно заменяют друг друга, сохраняя общую последовательность.

Если оба конца кабеля зажать по схеме 568B, мы получаем прямой сетевой кабель, который подходит для подключения ПК к коммутатору.

Если один конец кабеля обжат по схеме 568В, а другой — по схеме 568А, то имеем перекрестный кабель, пригодный для подключения компьютеров.

Если требуется гигабитный перекрестный кабель, необходимо использовать специальную схему обжима.

Обжим витой пары на RJ-45

Для обжима витой пары в RJ-45 понадобится специальный инструмент — обжимной щипцы особого типа с несколькими рабочими зонами.

Обжим витой пары. Урок: как обжать интернет-кабель

Видео о том, как правильно обжать витую пару в домашних условиях.

Сегодня многие люди имеют в квартирах компьютер и выход в Интернет.Часто возникает необходимость подключить компьютер к Интернету с помощью кабеля или удлинить провод при перемещении пользовательского устройства в другое место. Вы также можете создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются созданием сети Интернет из специального кабеля.

Основные концепции

Кабель особого типа для производства компьютерных и телекоммуникационных сетей называется «витая пара». Он состоит из нескольких пар медных проводов в изоляции, скрученных вместе с определенным количеством витков на единицу длины. Наиболее распространена 8-проводная витая пара. Все жилы заключены в общую оболочку из поливинилхлорида (ПВХ).

Небольшое скручивание или скручивание выполняется для нейтрализации помех от электромагнитного излучения от самих проводов и от сторонних источников. Поскольку, когда жилы расположены близко, генерируемое ими электромагнитное излучение гасится друг относительно друга, не создавая потерь сигнала. Кроме того, внешние помехи улавливаются двумя скрученными проводниками одинаково, поэтому они легко распознаются приемным устройством и отсекаются.В результате получается качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети соединяются кабелями пятой категории и выше. На сегодняшний день наиболее распространенная модификация кабелей №5 и №5е способна работать на частотах более 100 и 125 МГц, передавать до 1000 Мбит / с, при сечении жилы 0,5 мм2. Шестая. и седьмая категории кабелей используются для высокоскоростного Интернета, имеют пропускную способность до 10 и до 100 Гбит / с соответственно и с более толстыми жилами.

Типы витой пары

1. UTP — витые пары не экранированы, внешнего экрана нет. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших помех и расстояний.
2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Он используется в небольших офисах, где необходимо передавать данные на расстояние до 100 м без потери скорости и где возникают помехи.
3. STP — каждая витая пара оплетена проволочным защитным экраном, есть внешний экран.Используется в средних офисах и учреждениях, где могут быть клиенты. Они позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF / UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольга, составляющие двойной экран. Они используются на предприятиях для поддержания качества сигнала на больших расстояниях и защиты от помех.
5. S / FTP — каждая витая пара экранирована фольгой, имеется внешний экран в виде медной оплетки.Применяется на предприятиях с высокими помехами и там, где необходимо поддерживать скорость передачи информации на большие расстояния.

Цвет изоляции кабеля серый — наиболее распространенный цвет. Красный или оранжевый цвет означает, что изоляция сделана из негорючего материала.

Два способа обжатия витой пары

Компьютерный кабель Rj-45 подключается к устройству через разъем 8P8C (сокращение от английских слов 8 позиций, 8 контактов).Этот разъем устанавливается на кабель путем обжима витой пары из 8 жил в цветовой гамме, в зависимости от телекоммуникационных стандартов.

Стандарт 568-A устарел и является наиболее часто используемым стандартом 568-B.

По схеме проводники с системой 568-А прокладываются следующим образом:

1. Белый и изумрудный.
2. Изумруд.
3. Белый и красный.
4. Синий.
5. Бело-синий.
6. Рыжая.
7. Белый шоколад
8. Шоколад

Цветовой порядок обжима витой пары по стандарту 568-B следующий:

1. Белый и красный.
2. Рыжая.
3. Белый и изумрудный.
4. Синий.
5. Бело-синий.
6. Изумруд.
7. Белый шоколад.
8. Шоколад.

Разъем имеет восемь пазов, по которым уложено 8 проводов витой пары в цветовой гамме. Распиновка показана выше.

Сетевые кабели необходимы для подключения компьютеров в различных комбинациях. Например, подключите маршрутизатор к сети, компьютер к маршрутизатору, два компьютера друг к другу, разветвитель, телевизор к маршрутизатору.Есть два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цвету

Первый способ — прямой. Распиновка витой пары из 8 проводов может быть выполнена как по стандарту 568 А (когда один и другой конец провода обжат по типу 568 А), так и по стандарту 568 В (когда один и тот остальные концы провода обжаты по типу 568 В).

В нашей стране распространен метод 568 В, а в США и Европе чаще всего используется тип 568 А.Единственное различие между этими двумя методами заключается в том, что прожилки бело-зеленого цвета с бело-оранжевым поменялись местами, а прожилки зеленого с оранжевым. Он используется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, маршрутизатор, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для подключения сетевых устройств друг к другу. Скорость передачи информации по этой схеме — 1 Гбит / с.

Прямое подключение по витой паре 100 Мбит / с

В некоторых случаях, когда не требуется высокая скорость интернета и не обеспечивается трафик больших объемов, можно использовать подключение по цветам витой пары из 4-х ядер: белый -красный, красный, бело-изумрудный, изумрудный.Такой способ экономит потребление проводов, но нужно учитывать, что максимальная скорость передачи информации падает в 10 раз и составляет 100 Мбит / с.

Кроссовер витая пара

Второй способ — перекрестный или перекрестный. Обжимка витой пары из 8 жил (цветовая схема) показана ниже, она используется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух клиентских устройств одного типа (компьютер, телевизор, ноутбук).

Чтобы сделать перекрестный кабель, необходимо обжать один конец провода по стандарту 568 А, а другой по стандарту 568 В.В этом случае прожилки меняются местами: бело-красные с бело-изумрудными, красные с изумрудными. В этом случае скорость передачи информации составит всего 100 Мбит / с. Схема Gigabit Crossover предполагает замену всех восьми жил: бело-красной с бело-изумрудной, красной с изумрудной, синей с бело-шоколадной и бело-синей с шоколадом. Эта 8-проводная цветовая схема расположения выводов витой пары разработана для высокоскоростных сетей 1000Base-T и 1000Base-TX при скорости передачи данных 1 Гбит / с.

Подводя итог, можно понять, что если вам нужно подключить компьютер к Интернету, вам следует обжать оба конца кабеля по типу 568 В.Если вы хотите соединить два компьютера вместе, вам следует использовать схему Gigabit Crossover, где первый конец провода обжимается согласно типу 568 A, а другой — путем замены всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключать витую пару по цвету, можно приступать к обжиму. Как это сделать, описано ниже.

Инструменты и материалы

Секвенирование

С помощью двух ножей на обжимном устройстве можно отрезать кабель нужной длины.Затем удалите по 2 см внешней изоляции с обоих концов кабеля, используя нож и надрез на щипцах возле рукояток инструмента. Также можно сделать это с помощью стриппера или острого ножа, но только осторожно, чтобы не повредить изоляцию жил.

Размотайте витые пары, чтобы получилось 8 отдельных жил. Выложены в ряд, согласно цветовой схеме распиновки витой пары из 8 проводов.

Необходимо, чтобы все концы жил находились на одной линии, одна не была длиннее другой.От этого зависит качество обжима. Если какая-то вена длиннее, ее следует обрезать до уровня других. Разъем переворачивают защелкой вниз, затем все жилы вставляются в разъем по пазам до упора, соблюдая распиновку. Наружная изоляция кабеля должна находиться в корпусе разъема, если этого не произошло, концы следует обрезать короче.

Вставьте штекер с кабелем в гнездо обжима с надписью 8P. Сильно, но плавно сожмите ручки до щелчка.Если под рукой есть инструмент, эта процедура довольно проста, но если нет плоскогубцев, то можно обойтись плоской отверткой. Для этого наденьте кончик отвертки на контакт разъема и надавите, пока он зубцами не прорежет изоляцию жилы. Сделайте это с каждым из восьми контактов. Затем также следует протолкнуть центральную часть корпуса разъема — выемку на разъеме возле кабельного ввода для фиксации. Если с первого раза не сработало, можно отрезать вышедший из строя разъем и сделать это снова.

Проверить качество работы мультиметром. Для этого установите на приборе режим «сопротивление». Чтобы проверить устройство, замкните два щупа вместе, сопротивление должно показать 0 — значит, есть контакт. Затем поместите один датчик в контакт на одном конце кабеля, а другой датчик — на контакт соответствующего цвета на другом конце. Если показывает 0, значит, связь есть, все нормально. Если он показывает 1 или около того, значит, зубья не пробили изоляцию, вам следует либо снова нажать контакты, либо разрезать и сделать это снова.

Проверить качество опрессовки витой пары из 8 жил можно и другим способом. Прозвоните последовательность проводов специальным сетевым тестером. Как пользоваться, написано в прилагаемой инструкции. А еще можно подключить к оборудованию готовый патч-корд и проверить, все ли пакеты проходят.

Витая пара или в простонародье «ютипишка» (от аббревиатуры UTP — u nshielded t wisted p air) на сегодняшний день является наиболее распространенным решением для передачи информации в цифровых информационных сетях.Это связано с невысокой стоимостью и простотой монтажа. Витая пара используется в структурированных кабельных сетях (СКС), компьютерных сетях, телевидении, телефонии и других системах, где информация передается в цифровой (пакетной) форме. В связи с его широким распространением в современном мире очень важно уметь правильно обжать кабель UTP с разъемом Rj45. Эта способность ценится так же, как и способность в кратчайшие сроки починить гнездо.

Необходимое оборудование.

Для работы вам обязательно потребуются следующие инструменты и материалы:

Кабель. Иначе, «сетевой кабель» или «Интернет-кабель». Правильно называемые «витой парой», существуют категории 5е или 6. Наиболее популярны кабели категории кат. 5e — из-за своей функциональности. Практически на все виды работ вам хватит. Внимание ! Согласно стандарту TIA / EIA-568-B максимальная длина линии категории 5e может быть не более 90 м + 10% запаса, то есть фактическая рекомендуемая длина кабеля не должна превышать 100 м.В зависимости от производителя, качества прокладки, внешних электромагнитных помех — возможное расстояние передачи сигнала может варьироваться.

Разъемы. Здесь вам понадобятся разъемы RJ-45 (8P8C). Тем, у кого мало опыта в опрессовке — опрессовке витой пары, рекомендуем запастись как минимум 2 «коннекторами» Rj45. Если в магазине не понимают, что вам нужно, то попросите у продавца еще одно их название — разъем 8P8C. Розничная цена разъемов 8P8C начинается от 20-30 рублей за штуку, при покупке упаковки по 100 штук можно сэкономить от 50% до 200%.Разъемы доступны для кабелей категорий 5e и 6, основное отличие состоит в том, что кабель 6-й категории и выше имеет сечение жилы 23AWG (диаметр 0,573 мм), что значительно больше, чем у витой пары 5-й категории, который имеет 24AWG (диаметр 0,511 мм). Также RJ45 делятся на 2 типа: для неэкранированного кабеля UTP и для экранированного кабеля FTP. Их легко отличить по внешнему виду, вторые — FTP «окутаны» металлизированной оболочкой. Так выглядят разъемы категории 5e:

Также RJ-45 делятся по способу ввода кабеля: Без вставки — подходят только для одножильного кабеля.Как правило, они самые удобные и распространенные. Вы видели их на фотографиях выше.

А есть разъемы, позволяющие вставить мягкий многожильный кабель, для этого вместе с кабелем есть специальная вставка. Вот так они выглядят

Между прочим, AWG — это American Wire Gauge System, что в переводе с русского означает «американская система калибра проволоки». Самое интересное, что чем больше значение , тем меньше диаметр сердечника .

— Оборудование. В идеале обжимать удобнее, имея обжимные клещи (их еще называют просто «обжимные» или по первоначальному названию — обжимные), а также устройство для резки кабеля. Вот как выглядят самые распространенные модели обжима:

Также для зачистки кабеля вам понадобится стриппер — Russian Stripping. Слово стриптизерша, как нетрудно догадаться, происходит от английского слова Stripper — стриптизерша. Кусок, снимающий изоляцию.Стриптизерши выглядят так:

При зачистке очень важно отрегулировать положение лезвия путем установки необходимого диаметра реза. Диаметр резки изоляции подбирается таким образом, чтобы лезвие не касалось изоляции жил. Хороший стриппер разрезает изоляцию за 1 оборот. Иметь на работе стриптизершу, конечно, очень хорошо, но если вы не занимаетесь регулярно такой работой, можно обойтись обычным канцелярским ножом. Большинство видов обжимных клещей (обжимов) имеют встроенные стрипперы, они не всегда удобны, лезвие не регулируется, но они вполне подходят для нерегулярной зачистки кабеля.

Если у вас нет одного или ни одного из инструментов с картинок выше, это не имеет значения. Попробуйте использовать самый простой инструмент, который есть у каждого: шлицевую отвертку (достаточно тонкую, чтобы протолкнуть нож RJ45 через стержень), острый универсальный нож (для зачистки) и ваши умелые руки. Придется попробовать заделать ножи коннектора в жилки, но это возможно :).

Стандарты.

Всего в мире для опрессовки витой пары используется 2 стандарта: TIA / EIA-568A и TIA / EIA-568B … Они практически одинаковые, но их легко перепутать не только из-за этого. Загвоздка в том, что основное различие между этими стандартами заключается в цветах пар: 568A использует зеленую пару для передачи информации, а оранжевую — для приема, а стандарт 568B делает все в зеркальном отображении. То есть в 568B информация передается через оранжевую пару, а зеленая пара получает информацию. Это второй вариант, который очень часто используется в России. Стандарт 568A я использую только в 3% случаев, как показывает статистика, поэтому далее мы будем рассматривать только витую пару 568B.

Если разъем кабеля с интернетом сломан, то вызывать мастера для замены не нужно. Вы можете сжать все самостоятельно, просто следуйте инструкциям в этом руководстве. Подходит для любого сетевого оборудования, в котором используется витая пара — самый распространенный и дешевый. При должном навыке такое подключение производится за 5 минут, даже у новичка, на абсолютный досуг, требуется не более 30 минут.

Вам понадобится витая пара и разъем 8P8C (RJ-45).Для каждого разъема можно приобрести изоляционный колпачок. Желательно иметь тестер и специальные клещи для опрессовки — кримпер. Впрочем, без такого инструмента можно обойтись, только процесс займет немного больше времени, но тогда без ножа и плоской шлицевой (прямой) отвертки точно не обойтись. Его кончик должен быть небольшим — 10-15 миллиметров в длину.

Первая модификация витой пары использовалась в телефонных сетях, имеет категорию CAT1.Актуальна любая категория от пятой (CAT5) и выше. Название этого проводного соединения происходит от того, что внутри толстого кабеля находится несколько пар проводов, и в каждой паре по 2 кабеля переплетены. Это уменьшает помехи сигнала, так что может быть достигнута скорость передачи данных не менее 100 Мбит / с.

Если стоит вопрос о покупке нового кабеля, то исходить из следующих позиций:

1. Чем выше категория (CAT), тем быстрее и надежнее передача данных.Это достигается за счет экранирования — покрытия оболочкой отдельных пар и даже проводов, а также увеличения количества витков в паре проводов. Все эти манипуляции делаются для защиты от электромагнитных помех. На практике чаще всего покупают категорию CAT5e — лучшее соотношение цены и качества.
2. Длина кабеля витая пара ограничена. Это ключевой недостаток такого типа общения. Хорошее соединение не гарантируется на расстоянии более 100 метров.Кабели продвинутых категорий в этом отношении отличаются от простых пятой категории тем, что имеют относительно высокую скорость на коротких дистанциях. Например, в CAT7a до 100 Гбит / с на расстоянии до 15 метров, а в CAT5e до 1 Гбит / с.
3. Стандартный провод содержит 8 жил. Однако есть и более дешевые варианты с четырьмя ядрами, у них меньшая скорость передачи данных. Что касается различия между ними в схеме опрессовки, то об этом пойдет речь в соответствующем блоке статьи.

Сетевой разъем для витой пары правильно обозначен как 8P8C, хотя более распространенное название — RJ45. Такой разъем простой и дешевый, поэтому лучше сразу закупить несколько штук в запасе. Всего у него 8 контактов для металлического сердечника, которые фиксируются механически. То есть провода вставляются в контактные гнезда нового 8P8C в правильной последовательности, а затем корпус разъема сжимается и получается устойчивая конструкция, в которой ничего не болтается.У каждой канавки есть свой номер.

Необходимо понимать нумерацию контактов в том случае, если четырехжильный провод обжимается для более распространенных восьмипроводных, это не так критично.

Кримпер — довольно простой инструмент. Основная функция — создать одинаковое давление на весь соединитель. Кроме того, в клещах для опрессовки еще могут быть кусачки (встроенное лезвие, пресс), с помощью которых быстро перерезается проволока или зачищается ее внешняя оболочка.

С обжимом все будет проще, но это не гарантирует качества обжима. Главный фактор — это человеческие руки, ведь зубами даже разъем можно зажать.

Инструкции по обжиму витой пары

Сначала отрежьте витую пару под прямым углом. Все провода должны быть выровнены, чтобы ни один из них не выступал за его пределы. Далее снимаем внешнюю оболочку на длину 2-3 сантиметра (можно больше). Это удобно делать с разрывной нитью — внутри большинства кабелей есть нейлоновая нить.Достаточно сильно за него потянуть, чтобы изоляция легко снималась, а провода внутри не повредились.

Разделите жилки попарно по цвету — нравится, нравится, один к одному. Скорее всего у вас будет восьмипроводной провод, то есть одноцветных проводов должно быть 4 пары. После этого обрежьте их ровно так, чтобы от внешнего слоя утеплителя до конца жилы было 1,3 сантиметра. Это важно для того, чтобы при обжиме внешняя оболочка также была зафиксирована, а не болталась, что точно не добавит конструкции надежности.

После подготовительных работ действовать следующим образом:

• Определитесь со схемой опрессовки — предпочтительнее прямая линия, но подробности стоит прочитать в соответствующем блоке статьи, который находится чуть ниже.
• Осторожно вставьте провода в разъем по выбранной схеме. Одна дорожка предназначена только для одной жилы, перекручивание недопустимо, жилы должны свободно лежать в собственной канавке до упора.
• Убедитесь, что внешняя изоляция витой пары также находится внутри разъема, в противном случае укоротите оголенный участок кабеля.
• Осторожно вставьте разъем в соответствующее гнездо обжимного устройства и сожмите его ручки. Не стоит прикладывать много усилий, главное, чтобы ручки доходили до упора, сильнее сжимать бесполезно.
• Не забудьте надеть колпачок на разъем.

Если не сработало с первого раза, ничего страшного. Обжатый кабель становится разжатым за секунду, если срезать разъем.

Используются 3 типа:

• прямой;
• крест;
• консольный.

Изначально прямой кабель использовался для подключения разнородных сетевых устройств (маршрутизатор-ПК), а два других — для однородных устройств (маршрутизатор-маршрутизатор, ПК-ПК). То есть раньше нужно было использовать подходящую схему. Сегодня не только компьютеры, но и простые устройства, например, бытовой роутер, автоматически определяют, какая схема опрессовки используется. Поэтому обжимать восьмижильный провод рациональнее всего по прямой схеме, достаточно соблюдать цветовую последовательность.

Если у вас 4-жильный провод, это принципиально не меняет схему, за исключением того, что подключение выполняется для следующих пазов разъема: 1, 2, 3, 6.

Обжим коннектора без обжимных губок

Как обжать интернет-кабель, если нет обжима? Эта процедура довольно проста и выполняется по следующему алгоритму:

• Все делается аналогично описанному ранее. В руках у вас должен быть кабель, провода которого правильно вставлены в дорожки разъема.
• Разъем аккуратно кладется на ровную поверхность защелкой вниз, главное, чтобы он был зафиксирован.
• На одном из его краев в глубине вы увидите желтые защелки — последовательно нажимайте их на жилу так, чтобы они соприкасались, и слой изоляции жилы не мешает.
• Не переворачивая разъем, протолкните его с противоположной стороны, где будет небольшая прорезь. В результате вся витая пара должна быть зафиксирована нажатием на внешнюю оболочку кабеля пластиковой защелкой разъема.

Подведем итог инструкции и выделим ключевые нюансы:

1. Не переусердствуйте с выбором кабеля.В большинстве случаев возможностей массовых продуктов более чем достаточно. Дорогие кабели обычно используются для определенных коммуникационных целей.
2. Обратите внимание на цветовую схему отдельных жил. Требуется только внимательно повторить то, что обозначено на картинке.
3. Фиксатор разъема должен фиксировать кабель без внешней изоляции. В противном случае велика вероятность того, что обжим нужно будет повторить через некоторое время из-за повреждения старого.
4. Концы одного кабеля должны быть подключены одинаково.Запрещается использовать на одном конце прямую схему обжима, а на другом — крестовину.
5. Результат работы желательно проверить тестером. Оба конца кабеля вставляются в это устройство, после чего через него пропускается сигнал. Конечно, если после всего интернет уже работает, тогда ОК. Однако в случае каких-либо неисправностей тестер сразу покажет, в каком ядре или паре проблемы — процедура ремонта значительно ускоряется.
6. Если обжимной клещи нет, медленно выполняйте процедуру.Лучше сделать все аккуратно с одним разъемом за 20 минут, чем в суете за 40 минут, испортив множество разъемов и тем более нервов.

| Опубликовано 11.04.2017 |

Как правильно обжать разъемы RJ-45 (категория 5, витая пара). Прямая маршрутизация. Поперечная разводка

1. Прямой порядок обжима витой пары, идущей от рабочей станции к хабу.

2. Порядок обжима поперечной (перекрестной) витой пары.

Используется, когда требуется соединить между собой 2 концентратора, у которых нет восходящего канала / нормального переключения, а также для прямого соединения 2 компьютеров .

Варианты разводки (нарезки) восьмижильной витой пары

Четыре ядра (оранжевая и зеленая пара) используются для 100Base-T Ethernet, а остальные четыре зарезервированы для Gigabit Ethernet (1000Base-T). Есть два варианта подключения 568A или 568B, выбор за вами.Второй вариант (568В) используется чаще. Самое главное, чтобы одна из опций использовалась по всей сети.

Внешний вид разъема RJ-45 с нумерацией контактов

Разводка кабеля для подключения компьютера к сетевому оборудованию (патчкорда) приведена в таблице, цифры справа от таблицы показывают внешний вид подготовленного для вставки в разъем кабеля (оба разъема обжаты одинаково путь):

Кабели для прямого соединения сетевых карт двух компьютеров отличаются только тем, что на одном конце кабеля зеленая и оранжевая пары поменяны местами.Проще говоря, мы получаем кабель, у которого один разъем обжат по опции 586A, а второй — по опции 586B … Такой кабель называется кроссоверным или нулевым кабелем. Такая же разводка используется для каскадирования (подключения) концентраторов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить с помощью проводки, показанной в таблице ниже, но это намного сложнее запомнить, поэтому я цитирую этот вариант только для полноты обзора проблемы.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, который может безопасно выдержать провод. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать кабельную намотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендовано.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и отсутствуют жилы

Если на проводе случайно образовалась царапина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника	Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем, верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный соединитель (он же лопатка или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны 1/4 «гнездовые лопаточные разъемы, подключаемые к штыревым лопаточным выводам микропереключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима с храповым механизмом

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если должен использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного проходит мимо ствола

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие будет завершено, провод и разъем должны оставаться вместе после попытки их разъединить с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Наконечник: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может повысить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет в достаточной степени обжать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри штабелируемого охватывающего жатки можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволокой штырьки штекерного разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, оттяните провод от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

• поддерживает организацию проекта
• предотвращает отрывание проводов от движущихся частей
• усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

По окончании работы с проводами в вашем проекте будет проще управлять. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс для маркировки

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Прямой обжим витой пары 8 жил. Как обжать сетевой кабель LAN своими руками. Проверка надежности связи

Согласно спецификации EIA / TIA-568 существует несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. все вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C.А RJ (Registered Jack) — это название стандарта, описывающего конструкцию разъемного подключения.

На всех фотографиях ниже показан один разъемный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для интернета

вариант Б, самый распространенный вариант.

Витая пара обжимного кабеля LAN с цветовой кодировкой по варианту А.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одной и той же электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

Кабель UTP витая пара, обжатый как вариант A и вариант B, взаимозаменяемый … Таким образом, вы можете сжать его в соответствии с любым вариантом цветовой схемы, в зависимости от того, что вы предпочитаете, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного витого кабеля RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех витых пар всего две. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите электрическая схема, соединение выводов RJ-45 не изменилось, обжат только синий вместо зеленой пары.

Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото.При обжиме по варианту А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

Компьютер с цветовой схемой обжима RJ-45 — компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или маршрутизатор), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.

Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью инструмента, называемого клещами для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Чтобы современный компьютер при создании сети можно было подключать хотя бы к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Цветовая схема обжима RJ-45

PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному с помощью разъема RJ-45.Это дает возможность обойтись без дополнительного провода для подачи питающего напряжения.

Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательная — на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется для создания систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная выше электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.

Как видно из схемы, каждая из двух пар сетевого кабеля подключена к компьютеру и коммутатору-концентратору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия. RJ-45 подключается к ранее неиспользуемым витым парам.

Следующие ниже цветовые схемы обжима кабеля витой пары RJ-45 не отличаются от приведенных выше, но показывают только проводники LAN кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается, и их можно использовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4 провода, компьютер — концентратор

Обжим витой пары, вариант Б.Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Цветовая схема обжима RJ-45 4-х проводный компьютер — компьютер

Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для подключения друг к другу электронных устройств, например, компьютера с концентратором, коммутатора или двух компьютеров между собой на случай, если устройства необходимо переместить. относительно друг друга во время работы.

Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

Однозначно ответить на вопрос, зачем нужно знать, как делается распиновка RJ45 и опрессовка кабеля в домашних условиях, сложно.В первую очередь распиновка востребована людьми, решившими провести в квартире ремонт. Вторая причина — банальная замена торчащего из оконной рамы кабеля и разводка высокоскоростной сети по комнатам. Третьим нужно подключить определенное оборудование, кто-то хочет играть по сети между двумя компьютерами. Знания никогда не бывают лишними.

О кабеле и инструменте

Самым важным компонентом является витая пара.На полках магазинов встречается с четырьмя и восемью прожилками. Разница в цене обусловлена ​​страной происхождения и дополнительным экранированием. Не вдаваясь в электрофизику, поясним, что название кабеля «витая пара» связано с тем, что все пары были переплетены между собой. Такое чередование позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Распиновка RJ45 сделана по цвету. Для каждой задачи существует определенная последовательность, кроме того, каждый цвет кабеля соответствует его положению в розетке или разъеме.

Для обжима кабеля используется специальный обжимной инструмент, но если его нет под рукой, подойдут молоток, плоская отвертка или нож. Требуется для подключения к сети и разъема RJ45. Его можно заменить на старый, предварительно очистив короб для проводов, либо оголить выступающие концы проводов для скручивания.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное помнить, что технология опрессовки кабеля неизменна.Меняется только цветовая последовательность жил кабеля.

1. Верхний слой обмотки аккуратно срезан. Длина отрезка составляет около 5-6 см для облегчения электромонтажа.
2. Выстроенные в нужную цветовую гамму жилы обрезаются ножницами так, чтобы длина от концов до основания общего кабеля не превышала 3 см.
3. Удерживая пластмассовый штекер RJ45 зажимом вниз, провода аккуратно вставляются в корпус. Если присмотреться, для каждой жилы есть выделенный канал, в который невозможно вставить два кабеля.Главное — выдерживать требуемую последовательность.
4. Слегка надавив, убедитесь, что концы жил касаются медных вставок на краю обжимного разъема.
5. Чтобы кабель не выскользнул из разъема, осторожно обожмите каждую жилу, нажав на медную вставку отверткой или ножом. Вы можете осторожно увеличить давление ударом молотка.

В результате проведенных работ все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45.Другой конец зажима с общей оплеткой для удобства можно сращивать изолентой.

Технология разводки розеток

Распиновка розетки RJ45 не требует специального оборудования, поэтому разводка локальной сети вокруг объекта выполняется с большим удовольствием и быстро. Вам понадобится всего один инструмент — ножницы для ногтей или небольшой нож с тонким лезвием.

1. Верхний слой обмотки аккуратно срезан. Длина отреза составляет около 10 см для удобства разводки.
2. Скрутки всех пар размотаны и провода выровнены так, чтобы они не пересекались от основания верхнего слоя к концам жил.
3. Каждая розетка имеет две цветные маркировки. «А» — перекрестное соединение, «Б» — стандартное соединение. По последней маркировке выполняется распиновка RJ45.
4. Прикрепляя основу оплетки к плате, жилы сначала вставляются в дальние разъемы. Обязательно проверьте натяжение кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. После фиксации жил кабеля в необходимых разъемах производится опрессовка. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавливать на стержень сверху до характерного металлического щелчка.

Установка розетки на век

Главное, что нужно учитывать при установке розетки — это положение разъемов по отношению к полу. Разъемы всегда должны быть обращены вниз. Во-первых, предотвращает засорение контактов пылью и влагой.Во-вторых, при быстром подключении кабеля снизу меньше шансов случайно сбить настенное крепление. Даже с эстетической точки зрения подключение кабеля снизу не так бросается в глаза и не портит красивую атмосферу в помещении.

Розетка компьютерной сети, помимо своего прямого назначения, используется для передачи посторонних сигналов (телефония, стереозвук, видео). Ведь ни для кого не секрет, что распиновка RJ45 критична для четырех ядер для подключения к Интернету, остальные либо запасные, либо для гигабитных сетей, которые на постсоветском пространстве в домашних условиях не организованы.

Подключение к Интернету стандартным способом

Распиновка RJ45 по цвету при создании кабеля для подключения ПК к сетевому оборудованию выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть необходимость подключиться к двум компьютерам одним кабелем или послать другой сигнал по свободным проводникам, то распиновка выполняется двумя парами — зеленой и оранжевой, соблюдая последовательность и нумерацию в разъеме.То есть соединения 1, 2, 3, 6 в штекере RJ45 должны быть заняты в соответствии с их цветовым распределением.

Бывают случаи, когда одна или несколько активных жил погибают. На помощь придет альтернативная распиновка RJ45. 2 пары заменены на другие цвета. Оранжевая пара заменяется коричневой, а зеленая пара заменяется синей. Нумерация разъемов в штекере не меняется.

Соединение двух компьютеров вместе

В последнее время распиновка RJ45 компьютер-компьютер не пользуется спросом.Ведь большинство современных сетевых адаптеров научились понимать, чего от них хочет пользователь. Информация будет полезна тем владельцам, чьи переходники не умеют «перевернуть» провода в вилке питания.

Этот кабель также подходит для подключения двух сетевых концентраторов, у которых нет переключателя восходящего канала. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветным парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно использовать для других нужд.

Подключение периферийного оборудования

Распиновка RJ45-USB вряд ли пригодится большинству, но разобраться в ней не помешает. Столь странное подключение активно используется при подключении дорогих серверных систем, а также довольно популярно в банковской сфере при подключении оргтехники и кассовых аппаратов. Распиновку лучше сделать с помощью паяльника, но если его нет, то все заработает на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом до необходимой длины.Обрезанный конец снимается с намотки на 5 см. Любой штекер USB-кабеля можно разобрать или разрезать, чтобы был доступ к разъемам. Перед тем, как отрезать провода в USB-штекере, необходимо зачистить красный и черный кабели до медного основания и скрутить их вместе. После всех манипуляций производится очередное подключение RJ45 к USB.

1. Зелено-белая жила от третьего подключения припаяна к красно-черному USB-кабелю (GND).
2. Синяя жила четвертого разъема подключена к зеленому USB-кабелю (RX).
3. Сине-белая жила пятого разъема подключается к белому кабелю USB (TX).

Для прочности конструкции можно использовать изоленту.

Наконец,

Распиновка RJ45 не должна быть слишком сложной. Не переживайте, что из-за некачественной опрессовки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже теоретически не произойдет. Работая неаккуратно с помощью ножа или отвертки вместо профессионального инструмента, вы можете создать только небольшие помехи в линии, которые сводятся к нулю при длине кабеля до пяти метров.Но все же нужно стремиться к достижению максимального результата. Лучше сделать это один раз, но делать работу качественно и вечно.

RJ 45 или «Витая пара» — вид провода, состоящий из четырех или восьми тонких жил, пары скрученных между собой . Этот тип кабеля используется для подключения компьютеров к локальной сети или для подключения к Интернету … В некоторых случаях витая пара может использоваться для подключения любых периферийных устройств (например, принтеров) к вашему компьютеру.

Несмотря на наличие более совершенных и качественных технологий (оптическое волокно , оптоволокно, беспроводных каналов связи, ), витая пара все еще используется из-за невысокой стоимости кабеля и сопутствующего оборудования (сетевые карты, маршрутизаторы), так как а так высокий у вас всего развертывание локальной сети и защита от внешних помех.

Как обжать кабель с коннектором RJ 45

Перед тем, как приступить к опрессовке, необходимо подготовить все необходимые инструменты.Кроме кабеля, вам понадобятся : клещи для опрессовки и специальные разъемы RJ 45 .

С провода снимите внешней изоляции (внутреннюю трогать не нужно), затем в правильном порядке (в зависимости от схемы обжима) расположите проводов в разъеме. Поместив все провода внутрь разъема, необходимо проверить правильность их размещения и обжать кабель с помощью заранее подготовленных плоскогубцев.

Схемы обжима

Прямая схема используется для подключения различных типов сетевых устройств (например, компьютера и маршрутизатора), а также для объединения двух концентраторов или маршрутизаторов в одну локальную сеть. Эта схема опрессовки является наиболее часто используемой в локальных сетях.

Порядок опрессовки восьмижильного кабеля, применяемого в локальных сетях гигабит , следующий:

Кабель витая пара, используемый в локальных сетях со скоростью 100 Мбит / с , используется следующий порядок прямого обжима:

Crossroad (обратная) схема необходима для соединения двух компьютеров напрямую без использования концентраторов или коммутаторов. Gigabit витая пара кроссоверного типа обжимается следующим образом:

Обратная связь Схема подключения LAN, работающей на скорости 100 Мбит / с .

Для подключения других устройств, например сетевых принтеров, ip-камер и других подобных устройств, схема обжима обычно прописана в инструкции к подключаемому оборудованию.

Обжимной двухпарный кабель

Для соединения одним кабелем двух устройств используйте двухпарный кабель .Те. один кабель разветвляется с обоих концов и обжат двумя разъемами.

На схеме ниже показан принцип опрессовки таким способом. Две пары вставляются в один разъем (используйте 1, 2, 3, 6), оставшиеся пары вставляют во второй разъем (соответственно, используйте 4, 5, 7, 8)

Двухпарный разъем RJ 45 нельзя использовать в сетях Gigabit или для обжима cross (для этого потребуются все восемь ядер). В прямом контуре все довольно стандартно.

Как удлинить трос

Не во всех случаях имеется достаточно витой пары для подключения необходимых устройств. В этом случае вам может потребоваться наращивание проводов любым способом, чтобы удлинить его.

Самый простой способ удлинить кабель — использовать специальный joyner RJ 45. Это устройство представляет собой обычный переходник с одного разъема RJ-45 на другой. Для подключения потребуются два предварительно обжатых провода и сам джойнер.

Преимущества этого способа удлинения провода : простота соединения всех элементов , низкая стоимость , достаточно высокая надежность (ломать просто нечего).

Недостатки : возможна небольшая потеря стабильности и скорости соединения, не все необходимые инструменты могут оказаться под рукой.

Для наилучшего качества удлинения проводов лучше использовать маршрутизатор … Это позволит получить максимально качественное и стабильное соединение без потери сигнала и снижения скорости сети. Использование этого метода удлинения кабеля в обратном направлении увеличивает стабильность сигнала , а уменьшает потерю пакетов .

К к недостаткам к этому способу подключения можно отнести достаточно высокую цену (необходимо будет приобрести роутер). Также не забывайте, что для подключения вам понадобится розетка или использование POE (питание по витой паре), к тому же роутер может выйти из строя в самый неподходящий момент.

Категорически не рекомендуется использовать скручивание … Даже если вы скручиваете провода идеально, вы не сможете избежать потери сигнала и многих других проблем с этим методом удлинения кабеля.

Единственное преимущество скручивания это его цена — это практически , бесплатно , иначе такой способ удлинения проволоки бесполезен.

Скручивание можно использовать только как временный вариант, когда под рукой не было нужных инструментов или оборудования для чего-то лучшего. В этом случае стоит придерживаться следующих рекомендаций :

• Не применять скручивания с проводами, сделанными из другого металла (например, для соединения таким образом алюминиевых и медных проводов).Это приведет к сильному нагреву и окислению металла, а также другим нежелательным проблемам;
• Места скручивайте лучше аккуратно. изолируйте , это хоть немного защитит соединения от внешних помех и других затруднений.

Сегодня у многих людей есть компьютер в квартире и подключение к Интернету. Часто возникает необходимость подключить компьютер к Интернету с помощью кабеля или удлинить провод при перемещении пользовательского устройства в другое место.Вы также можете создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются созданием сети Интернет из специального кабеля.

Основные концепции

Кабель особого типа для производства компьютерных и телекоммуникационных сетей называется «витая пара». Он состоит из нескольких пар медных проводов в изоляции, скрученных вместе с определенным количеством витков на единицу длины. Наиболее распространена 8-проводная витая пара. Все жилы заключены в общую оболочку из поливинилхлорида (ПВХ).

Небольшое скручивание или скручивание выполняется для нейтрализации электромагнитных помех от самих проводов и от внешних источников. Поскольку, когда жилы расположены близко, генерируемое ими электромагнитное излучение гасится друг относительно друга, не создавая потерь сигнала. Кроме того, внешние помехи улавливаются двумя скрученными проводниками одинаково, поэтому они легко распознаются приемным устройством и отсекаются. В результате получается качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети соединяются кабелями пятой категории и выше. На сегодняшний день наиболее распространенная модификация кабелей №5 и №5е способна работать на частотах более 100 и 125 МГц, проходя до 1000 Мбит / с, при сечении жилы 0,5 мм2. Шестая. и седьмая категории кабелей используются для высокоскоростного Интернета, имеют пропускную способность до 10 и до 100 Гбит / с соответственно и с более толстыми жилами.

Типы витой пары

1. UTP — витые пары не экранированы, внешнего экрана нет.Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP — витые пары не экранированы, но есть внешний экран из фольги. Он используется в небольших офисах, где необходимо передавать данные на расстояние до 100 м без потери скорости и где возникают помехи.
3. STP — каждая витая пара оплетена проволочным защитным экраном, есть внешний экран. Используется в средних офисах и учреждениях, где могут быть клиенты.Они позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF / UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольга, составляющие двойной экран. Они используются на предприятиях для поддержания качества сигнала на больших расстояниях и защиты от помех.
5. S / FTP — каждая витая пара экранирована фольгой, имеется внешний экран в виде медной оплетки. Применяется на предприятиях с высокими помехами и там, где необходимо поддерживать скорость передачи информации на большие расстояния.

Цвет изоляции кабеля серый — наиболее распространенный цвет. Красный или оранжевый цвет означает, что изоляция сделана из негорючего материала.

Два способа обжатия витой пары

Компьютерный кабель Rj-45 подключается к устройству через разъем 8P8C (аббревиатура от английских слов 8 позиций, 8 контактов). Этот разъем устанавливается на кабель путем обжима витой пары из 8 жил в цветовой гамме, в зависимости от телекоммуникационных стандартов.

Стандарт 568-A устарел и является наиболее часто используемым стандартом 568-B.

По схеме проводники с системой 568-А прокладываются следующим образом:

1. Белый и изумрудный.
2. Изумруд.
3. Белый и красный.
4. Синий.
5. Бело-синий.
6. Рыжая.
7. Белый шоколад
8. Шоколад

Цветовой порядок обжима витой пары по стандарту 568-B следующий:

1. Белый и красный.
2. Рыжая.
3. Белый и изумрудный.
4. Синий.
5. Бело-синий.
6. Изумруд.
7. Белый и шоколадный.
8. Шоколад.

Разъем имеет восемь пазов, по которым уложено 8 проводов витой пары в цветовой гамме. Распиновка показана выше.

Сетевые кабели необходимы для подключения компьютеров в различных комбинациях. Например, подключите маршрутизатор к сети, компьютер к маршрутизатору, два компьютера друг к другу, разветвитель, телевизор к маршрутизатору. Есть два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цвету

Первый способ — прямой. Распиновка витой пары из 8 проводов может быть выполнена как по стандарту 568 А (когда один и другой конец провода обжат по типу 568 А), так и по стандарту 568 В (когда один и тот остальные концы провода обжаты по типу 568 В).

В нашей стране широко распространен метод 568 В, а в США и Европе чаще всего используется тип 568 А.Единственное различие между этими двумя методами заключается в том, что прожилки бело-зеленого цвета с бело-оранжевым поменялись местами, а прожилки зеленого с оранжевым. Он используется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, маршрутизатор, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для подключения сетевых устройств друг к другу. Скорость передачи информации по этой схеме — 1 Гбит / с.

Прямое подключение по витой паре 100 Мбит / с

В некоторых случаях, когда не требуется высокая скорость интернета и не обеспечивается трафик больших объемов, можно использовать подключение по цветам витой пары 4 сердцевины: бело-красный, красный, бело-изумрудный, изумрудный.Такой способ экономит потребление проводов, но нужно учитывать, что максимальная скорость передачи информации падает в 10 раз и составляет 100 Мбит / с.

Кроссовер витая пара

Второй способ — перекрестный или перекрестный. Ниже показана 8-жильная витая пара (цветовая схема), используемая для подключения двух компьютеров к домашней сети без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать перекрестный кабель, необходимо обжать один конец провода по стандарту 568 А, а другой по стандарту 568 В.В этом случае прожилки меняются местами: бело-красные с бело-изумрудными, красные с изумрудными. В этом случае скорость передачи информации составит всего 100 Мбит / с. Схема Gigabit Crossover предполагает замену всех восьми жил: бело-красной с бело-изумрудной, красной с изумрудной, синей с бело-шоколадной и бело-синей с шоколадом. Эта 8-проводная цветовая схема расположения выводов витой пары разработана для высокоскоростных сетей 1000Base-T и 1000Base-TX при скорости передачи данных 1 Гбит / с.

Подводя итог, можно понять, что если вам нужно подключить компьютер к Интернету, вам следует обжать оба конца кабеля по типу 568 В.Если вам нужно соединить два компьютера вместе, вы должны использовать схему Gigabit Crossover, где первый конец провода обжимается согласно типу 568 A, а другой — путем замены всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключать витую пару по цвету, можно приступать к обжиму. Как это сделать, описано ниже.

Инструменты и материалы

Секвенирование

С помощью двух ножей на обжимном устройстве можно отрезать кабель нужной длины.Затем удалите по 2 см внешней изоляции с обоих концов кабеля, используя нож и надрез на щипцах возле рукояток инструмента. Также можно сделать это с помощью стриппера или острого ножа, но только осторожно, чтобы не повредить изоляцию жил.

Скрутите витые пары, чтобы получилось 8 отдельных жил. Выложите в ряд, согласно цветовой схеме распиновки витой пары из 8 проводов.

Необходимо, чтобы все концы жил находились на одной линии, одна не была длиннее другой.От этого зависит качество обжима. Если какая-то вена длиннее, ее следует обрезать до уровня других. Разъем переворачивают защелкой вниз, затем все жилы вставляются в разъем по пазам до упора, соблюдая распиновку. Наружная изоляция кабеля должна находиться в корпусе разъема, если этого не произошло, концы следует обрезать короче.

Вставьте штекер с кабелем в гнездо обжима с надписью 8P. Сильно, но плавно сожмите ручки до щелчка.Если под рукой есть инструмент, эта процедура довольно проста, но если нет плоскогубцев, то можно обойтись плоской отверткой. Для этого наденьте кончик отвертки на контакт разъема и надавите, пока он зубцами не прорежет изоляцию жилы. Сделайте это с каждым из восьми контактов. Затем также следует протолкнуть центральную часть корпуса разъема — выемку на разъеме возле кабельного ввода для фиксации. Если с первого раза не сработало, можно отрезать вышедший из строя разъем и сделать это снова.

Проверить качество работы мультиметром. Для этого установите на приборе режим «сопротивление». Чтобы проверить устройство, замкните два щупа вместе, сопротивление должно показать 0 — значит, есть контакт. Затем поместите один датчик в контакт на одном конце кабеля, а другой датчик — на контакт соответствующего цвета на другом конце. Если показывает 0, значит, связь есть, все нормально. Если он показывает 1 или около того, значит, зубья не пробили изоляцию, вам следует либо снова нажать контакты, либо разрезать и сделать это снова.

Проверить качество опрессовки витой пары из 8 жил можно и другим способом. Прозвоните последовательность проводов специальным сетевым тестером. Как пользоваться, написано в прилагаемой инструкции. А еще можно подключить к оборудованию готовый патч-корд и проверить, все ли пакеты получены.

Несмотря на кажущуюся простоту вопроса и наличие необходимой информации в сети, с опрессовкой витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с установкой локальных сетей… В этом сборнике мы постарались собрать всю информацию, максимально раскрывающую данную тему, от необходимого инструмента до различных схем опрессовки.

Что нужно для опрессовки?

При выборе пресса для обжима следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. … Легкие плоскогубцы, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент быстро утомляет.
2. Половинки пресс-клещей не должны изгибаться (смещаться) друг относительно друга. Малейшее смещение приведет к поломке разъема при опрессовке.
3. Эргономичный , инструмент должен быть удобным.

Преимущество этого инструмента в том, что снятие внешней изоляции не повреждает покрытие проводов. Обратите внимание, что зачищать кабель FTP (с экраном из фольги, то есть экранированным) не допускается.

Обычно простые модели с минимальным набором функций, они состоят из двух блоков: основного и удаленного, принято обозначение на английском языке master и remote соответственно.Каждый блок имеет светодиоды с номерами от 1 до 8 и заземляющий провод G.

Тестирование проводится следующим образом:

• Тестируемый кабель подключается к главному и удаленному модулям.
• Если проводник исправен, соответствующий индикатор горит зеленым светом, при обрыве светодиоды не загораются, в случае перепутания пар или короткого замыкания отображается красный цвет. Некоторые устройства, помимо световой индикации, могут также издавать звуковые сигналы.
• Инструмент для перекрестного обжима, используемый при соединении розеток, патч-панелей и т. Д.Он не используется для обжима кабеля, мы его подняли, потому что он входит в стандартные комплекты для резки витой пары.

Вообще-то для обжима хватит универсальных пассатижей, но изоляцию удобнее снимать стриппером, а тестером проверять правильность проводки.

В интернете можно найти описание, как обжимать разъемы плоской отверткой. Это действительно возможно в крайнем случае, когда обжимного устройства нет под рукой.Качество такого подключения будет ненадежным, поэтому как можно скорее следует зажать кабель плоскогубцами.

Последовательность обжима 8-жильная витая пара + цепь

Существует два стандарта обжима 8-жильной витой пары: T568A и T568B. Ниже приведена распиновка для этих стандартов.

А теперь перейдем к процессу опрессовки кабеля UTP. Последовательность действий следующая:

Обжим отверткой

Мы кратко опишем этот метод, хотя мы не рекомендуем его использовать, но если инструмента нет, то этот вариант может быть единственной альтернативой.Если взять за основу приведенную выше инструкцию, то она будет изменена только в четвертом абзаце. Плоской отверткой вдавливаем ножи в разъем (8 штук).

Затем зажимаем пластиковый язычок, фиксирующий трос. Рекомендуем подготовить для этого процесса несколько коннекторов, как показывает практика, без опыта поломки коннектора в процессе «варварского» сжатия элементарно.

4-жильная витая пара: правила обжима + схема

Для гигабитной сети используется витая пара из 8 ядер, если планируется 100 Мбит LAN, то будет достаточно 4-го ядра.В разъеме в таких случаях используются контакты «1», «2», «3», «6». Ниже показаны три возможных варианта распиновки для 4-проводной витой пары.

Обжим и резка производятся по тому же принципу, что и для 4-парного кабеля.

Опрессовка прямая и поперечная

А теперь перейдем к вариантам опрессовки. Они бывают двух типов:

1. Прямая, то есть оба конца витой пары обжаты по одному стандарту.
2. Cross, в данном случае один конец опрессован по стандарту T568A, другой — T568B.

Рисунок 12. Прямое (A) и перекрестное (B) соединение

Эта особенность связана со схемой подключения. На самом деле есть три варианта:

1. Маршрутизатор-маршрутизатор. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Маршрутизатор-ПК. То есть персональный компьютер, подключенный к сетевому узлу.

Кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При этом варианте подключения предполагается использование прямой цепи (см. A на рис. 12). Но при использовании интеллектуальных узлов в топологии сети это ограничение не требуется. То есть разрешено прямое и перекрестное соединение, так как роутер умеет распознавать его тип. Но, считается правильным придерживаться выбранного стандарта для конкретной локальной сети.

Обжим витой пары по компьютерно-вычислительной схеме

Совершенно иная ситуация возникает при подключении ПК друг к другу.В этом случае может работать только схема кроссовера — кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять по прямой. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но, тем не менее, соблюдение этого условия считается «хорошим тоном».

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда сделать своими руками, используя необходимые инструменты, обжать витую пару под ту или иную схему подключения.Главное придерживаться основных правил, не лишним будет повторить их еще раз:

1. Опрессовка должна выполняться в соответствии с цветовым решением.
2. Важно соблюдать правила резки кабеля. Напомним, что провода должны упираться в ограничитель канала. Зажим должен фиксировать кабель без снятия изоляции (см. Рис. 8).
3. Порядок опрессовки допускает прямой и обратный методы, но недопустимо соединение четырехпроводной и двухпроводной схемы подключения.
4. Хотя интеллектуальные концентраторы допускают сочетание прямого и перекрестного подключения, рекомендуется придерживаться одного типа стандартов.
5. Проверка кабеля тестером позволяет быстро обнаружить проблему.
6. Качественный инструмент гарантирует стабильный результат. Китайские щипцы тоже можно приобрести, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Читайте статьи в теме на сайте:

Характеристики кабелей Ethernet

Ethernet-адаптеры Intel®

имеют небольшой разъем RJ45 с защелкой.Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, затронутые ниже:

• Основы кабельной разводки
• Адаптеры Fast Ethernet и Gigabit
• Адаптеры 100BASE-T4
• Соединение двух станций без коммутатора
• Целостность канала
• Общие проблемы

Примечание

Для работы со скоростью 10 Мбит / с см. Файл справки по спецификациям кабелей 10 Мбит / с.

Основы кабельной разводки

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

• Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
• Для 100BASE-T4 кабель должен быть категории 3 или выше.

Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара — это два провода, обычно одного цвета, внутри кабеля большего размера.

Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

Адаптеры Fast Ethernet и Gigabit

Распиновка кабеля и разъема

Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

9057 9057 9057 9057

Функция	Контакт №	Контакт №
TX +	1	1
TX-	2	2
RX-	6	6

Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парой. Пара — это два провода, обычно одного цвета, скрученные друг вокруг друга в большом кабеле.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Распиновка разъема RJ45 (предлагаемые цвета проводов):

1	| — |	8	| коричневый или коричневый / белый — | \
2	| — |	7	| —белый / коричневый ————— | \
3	| — —-	6	| зеленый или зеленый / белый —- | \
4	| — |	5	| синий или бело-голубой ——— | —
5	| — |	4	| —белый / синий —————— | _CABLE
6	| — —-	3	| —белый / зеленый ————— | /
7	| — |	2	| оранжевый или оранжевый / белый- | /
8	| — |	1	| —белый / оранжевый ————— | /
ВИД С КОНЦА		ВИД Сверху (напротив фиксатора)

Название и функция контакта:

1. Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD.Сигнал содержит поток последовательных выходных данных, передаваемых в сеть.

2. Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.

3. Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.

4. Не используется.

5. Не используется.

6. Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.

7. Не используется.

8. Не используется.

Распиновка кабелей и разъемов

В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Сопряжения контактов:

9573 957D 9572 пара.
Контакты 3 и 6 должны быть парой.
Контакты 4 и 5 должны быть парой.
Контакты 7 и 8 должны быть парой.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Соединение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору.

В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию ​​и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать.

Кроссовер Ethernet ( MDI-X) схема кабеля:

Номер контакта	Сигнал
1	TX_D1 +
2	TX4 9057 9057 9057 3 9057 3 9057 3 9057 3 9057	BI_D3 +
5	BI_D3-
6	RX_D2-
7	BI_D4 +

Функция	Контакт #	Контакт #	TX3 4	Функция 1	3	RX +
TX-	2	6	RX-
RX +	3	1	TX +	TX-

Пара принимаемых данных (два провода, обозначенные RD) должна быть витой парой.Пара данных передачи (обозначенная TD) должна быть витой парой.

Схема перекрестного кабеля Ethernet

9057 9057 9057 9057 9057 9057 9057 9057 9057 9057 9057 BI_D4 +

Контакт #	Сигнал	Сигнал	Контакт # 90_574
2	TX_D1-	RX_D2-	6
3	RX_D2 +	TX_D1 +	1
9057 9057 BI BI_D3-	BI_D4-	8
6	RX_D2-	TX_D1-	2
7	BI_D4	9057 9 BI_D4 БИ_Д3-	5 905 74

Пара принимаемых данных (два провода, обозначенные RX_D2) должна быть витой парой.Пара данных передачи (обозначенная TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

Целостность связи

Светодиоды на адаптерах показывают целостность связи:

• Световой индикатор LNK для связи
• Световой индикатор ACT для активности
• Световой индикатор 1000, указывающий на соединение 1000 Мбит / с

В некоторых моделях используется один светодиод для отображения как ссылки, так и активности.

Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme диагностических светодиодов .

Примечание

Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера.

Общие проблемы

Если в кабельном или коммутационном шкафу есть перекрещенный провод, коммутатор не может обнаружить рабочую станцию. У вас должен быть световой индикатор на коммутаторе и адаптере.Убедитесь, что проводка правильная.

Проблемы полярности

Распространенной проблемой в проводке 10BASE-T является пересечение положительной и отрицательной фаз сигналов передачи или приема. Например, скрещивание контактов 1 (TX +) и 2 (TX-).

Ethernet-адаптеры Intel® автоматически обнаруживают эту проблему и корректируют ее внутри. Мы рекомендуем вам проверить вашу проводку, чтобы устранить проблему.

Fix Ethernet 10/100 PoE кабель с 7 из 8 проводов под напряжением

Интересно, можно ли припаять еще один провод к белому # 7 (земля) и снова обжать кабель

Никогда не паяйте сетевые кабели, если вы не разбираетесь в этом процессе.По характеру этого вопроса у вас нет и близко к необходимому уровню знаний.

Я нашел несколько видеороликов, посвященных кабелям PoE, и они просто припаяли провода + и — от адаптера питания к бело-синим / синим (+) и бело-коричневым / коричневым (-) проводам кабеля Ethernet. Для меня это похоже на то, что я хочу делать.

Люди, снимающие онлайн-видео, могут обладать необходимыми знаниями, чтобы делать это должным образом. К сожалению, многие такие видео делают такие люди, как вы, которые «думают», что нашли отличное решение, и хотят поделиться им со всем миром, не зная, почему то, что они предлагают, является плохой идеей.

Не уверен, какие видео вы имеете в виду, или правильно ли вы ссылаетесь на них (возможно, вы неправильно поняли, что они делали, или я неправильно понял, что вы пытаетесь передать), но предоставленное вами описание указывает на то, что рассматриваемые видео находятся в вторая категория видео.

Я часто думаю об этих видео как о «слепом, ведущем слепого», и следовать их примеру просто плохо. Спросите эксперта / знающего профессионала в этой области и уважайте его совет.

Не повредит ли такая схема мой видеорегистратор или фотоаппарат? Будет ли работать или это способ сделать короткое замыкание?

Поскольку указанное вами устройство соответствует стандартам, предполагается, что оно будет подключено к стандартному соединению.Ваше исправление не соответствует стандартам, поэтому то, как устройство отреагирует, — это важный вопрос.

Может быть повреждено? Конечно. Может ли это короткое замыкание? Возможно, если маловероятно. В любом случае просто не делайте этого.

Я обжал разъемы RJ-45 на обоих концах, так что мертвый провод стал № 8 (земля). Я ожидал, что одного заземляющего провода может хватить для работы PoE. Мой наивный подход не сработал.

В сетевом кабеле отсутствует «заземляющий» провод. Все не так.Пары используются как пары для определенной цели. Не стесняйтесь изучить сбалансированную пару / дифференциальную сигнализацию для получения более подробной информации, если вам нужно больше информации.

Похоже, что замена 6 и 8 проводов работает нормально, и нет необходимости менять местами пары.

Похоже, вы приняли хороший совет и сразу проигнорировали его. Конечно, это работает, но теперь у вас есть разделенные пары и значительное количество перекрестных помех между цепями (то есть «парами»). Есть веские электрические причины для использования пар, и теперь вы их нарушили.

Итак, позвольте мне сказать это еще раз. Поменяйте поврежденные пары 3-6 на пару 4-5 или 7-8. Не поменяйте местами просто один провод. Лично я бы тогда пропустил старую пару 3-6 и неиспользованную пару 4-5 / 7-8 и использовал бы только две пары в вашем терминации (так что у вас одна пара завершена на 1-2, а одна пара завершена на 3- 6). Пометьте оба конца кабеля как нестандартные, чтобы избежать недоразумений / проблем в будущем.

Видеорегистратор. POE: 8 портов (IEEE802.3ат / аф). Потребляемая мощность: PoE: макс. 25,5 Вт для одного порта, всего 80 Вт

IP камера. Ethernet RJ-45 (10 / 100Base-T)

Предполагая, что ваш видеорегистратор передает данные / PoE на камеру, и он указан как IEEE802.3at / af, я предполагаю, что ваша камера тоже. Конечно, мои предположения могут быть ошибочными, и в этом случае вы должны получить оборудование, соответствующее стандартам.

Поправка 802.3af определила два режима работы: режим A (источник питания в конце диапазона) и режим B (источник питания в середине диапазона).Два режима работы в основном различаются парами, которые использовались для подачи питания в режиме A с использованием тех же пар, что и данные, и в режиме B с использованием неиспользуемых пар в соединении 10/100 Мбит / с. Совместимые устройства для питания от PoE должны поддерживать любой режим.

Поскольку в приведенном вами описании указано, что видеомагнитофон действует как переключатель, который может быть источником питания конечного участка и должен использовать режим A. Таким образом, теперь вы должны быть в порядке, используя двухпарный кабель, как описано выше.

Примечание: вы не сможете получить 1000 Мбит / с или 802.3bt для работы с таким кабелем, и нужно будет заменить , если вам нужно будет реализовать любой из них.

Как сделать качественное обжимное соединение: 6 шагов (с изображениями)

Дополнительная информация
Немного науки и контроля качества

Обжим клеммы возможен как чрезмерно, так и недостаточно;

Системы обжима предназначены для уплотнения жил проволоки до заданного уровня, чтобы между жилами не оставалось никаких промежутков (зазоров).Это предотвращает попадание влаги и кислорода в обжимку и, следовательно, предотвращает возникновение коррозии. Если это сделано правильно, пайка задней части обжима (как рекомендуют некоторые) не повлияет на коррозионную стойкость соединения, так как для припоя не останется места. В конечном итоге процесс обжима направлен на деформацию проволоки и обжим до заданного уровня, устранение зазоров, а также на холодную обработку проволоки до заранее определенного уровня.

Недостаточная обжимка, которая может быть достигнута с помощью неправильного инструмента или матрицы для обжима, без циклического полного закрытия инструмента, с использованием инструментов типа плоскогубцев или неправильным выбором обжима и проволоки, эти промежуточные пространства останутся открытыми, что приведет к попаданию влаги и кислород поступает, что в конечном итоге приводит к коррозии и, следовательно, образованию соединения с высоким сопротивлением или механическому разрушению.В случае недостаточного обжима соединение также будет иметь пониженную механическую прочность и на крайнем уровне будет вырываться с очень малым усилием. Хотя прочность соединения на разрыв не является идеальным тестом (из-за проблем с чрезмерным обжимом, описанных ниже), это обычный тест, который быстро применяется в заводских условиях и, следовательно, обычно используется в качестве проверки контроля качества.

Чрезмерное обжатие соединения может иметь столь же плачевные результаты — в крайних случаях наложенное напряжение на провода может привести к полному выходу из строя, что, вероятно, очевидно.Менее очевидная проблема — это повышенная чувствительность к усталости, которая возникает в местах с вибрацией, где отказ может не проявляться в течение некоторого времени. Этот тип отказа аналогичен тому, что происходит, когда вы продолжаете сгибать скрепку — материал затвердевает, а затем в конечном итоге выходит из строя. Избыточный обжим труднее обнаружить, поскольку простой тест на растяжение не обязательно решит проблему, из-за этого, как правило, используются другие методы контроля качества, хотя ни один из них не является практичным для домашнего мастера;

Микрошлифование — это разрушающий тест, который является единственным полностью определенным методом определения качества обжима. Поэтому он часто используется в промышленности для обеспечения правильности проектирования / калибровки и настройки оборудования для обжима, где можно отбирать образцы. взяты и проанализированы.Процесс состоит из прорезания гофрированного соединения через гофрированный участок, монтажа и полировки профиля, а также осмотра и измерения с помощью микроскопа. Критерии хорошего соединения в основном заключаются в том, чтобы определить, произошло ли правильное уплотнение, т. Е. Отсутствие пустот, включений посторонних веществ или оксидов и приблизительно шестиугольные участки гофрированных жил проволоки.

Испытания на растяжение вручную — это может быть легкое подергивание соединения, но в производственной среде обычно используется откалиброванный тестер для приложения силы до тех пор, пока соединение не выйдет из строя, с учетом достигнутого усилия текучести.Это может быть быстрая проверка в процессе, которая обнаружит недостаточный обжим, но не обязательно чрезмерный обжим.

Высота обжима — измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как он является неразрушающим и позволяет легко определить как чрезмерный, так и недостаточный обжим.

Усилие обжима — многие автоматические обжимные инструменты измеряют силу, прилагаемую во время процесса обжима. Это еще один надежный метод определения качества обжима, и его преимущество заключается в том, что это проверка в процессе — нет необходимости останавливать машины или удалять образцы.

Пайка — рекомендации по пайке обжимов можно найти в другом месте. Нет необходимости паять какие-либо опрессовки. Фактически, это может снизить надежность обжима. Обжимные устройства предназначены для контроля изгиба кабеля в точке входа. Пайка может сделать соединение жестким и привести к преждевременному выходу из строя.

Эзотерические инструменты — Из-за опасности чрезмерного обжима, описанного выше, и сложности его обнаружения, я настоятельно не рекомендую использовать молотковый инструмент или что-либо еще, не предназначенное специально для этого типа обжима.Это включает в себя сжатие в тисках, сдавливание тисками с гвоздем до углубления, использование плоскогубцев, удары молотком или любой другой жестокий метод, который может прийти в голову. Вы можете получить приемлемый результат, но есть очень высокий риск, что вы этого не сделаете, и сустав выйдет из строя преждевременно.

Дополнительная литература
К сожалению, имеется очень мало широко доступной информации о технологии обжима, и, безусловно, лучшая книга в настоящее время не издается;

Руководство по электрическим разъемам: Технология и приложения (серия электронных корпусов и межсоединений), Роберт С. Мроцковски, ISBN 978-0070414013

Однако большинство крупных производителей обжима выпускают своего рода руководства, следующие хорошие примеры.Другие доступны;

http://tooling.te.com/pdf/US_crimpposter.pdf
http://tooling.te.com/europe/pdf/crimp-connections-english-german-3-1773444-1.pdf
http: //www.molex.com/pdm_docs/ats/TM-638000029.pdf
http://www.molex.com/pdm_docs/ats/TM-640160065.pdf

Как сжать 4-проводную витую пару. Четыре или два? Вот в чем вопрос! Видео: как сжать витую пару отверткой

Если сломался разъем кабеля с интернетом, то вызывать мастера для его замены не нужно.Вы можете сами все сжать, просто следуйте инструкциям в этой инструкции. Подходит для любого сетевого оборудования, в котором используется витая пара — самый распространенный и дешевый. При должной сноровке такое подключение выполняется за 5 минут, даже у новичка с абсолютной неспешностью на это уходит не более 30 минут.

Вам понадобится витая пара и разъем 8P8C (RJ-45). Каждый разъем можно приобрести с изолирующим колпачком. Желательно иметь тестер и специальные клещи для опрессовки — кримпер.Однако и без такого инструмента вы справитесь, только процесс займет немного больше времени, но тогда вам точно не обойтись без ножа и отвертки с плоским шлицем. Его кончик должен быть небольшим — 10-15 миллиметров в длину.

Первая модификация витой пары применялась в телефонных сетях, обозначена категорией CAT1. Актуальна любая категория от пятой (CAT5) и выше. Название этой проводной связи связано с тем, что внутри толстого кабеля находится несколько пар проводов, и в каждой паре переплетаются по 2 кабеля.Это снижает помехи при передаче сигнала, что позволяет достичь скорости передачи данных не менее 100 Мбит / с.

Если стоит вопрос о покупке нового кабеля, то исходить из следующих позиций:

1. Чем выше категория (CAT), тем быстрее и надежнее передача данных. Это достигается экранированием — покрытием отдельных пар и даже проводов оболочкой, а также увеличением количества витков в паре проводов. Все эти манипуляции делаются для защиты от электромагнитных помех.На практике чаще всего приобретают категорию CAT5e — оптимальное соотношение цены и качества.
2. Витая пара имеет ограниченную продолжительность действия. Это ключевой недостаток такого типа общения. На расстоянии более 100 метров качественное соединение не гарантируется. Кабели продвинутых категорий в этом отношении отличаются от простых пятой категории тем, что имеют относительно высокую скорость на небольшом расстоянии. Например, в CAT7a до 100 Гбит / с на расстоянии до 15 метров, а в CAT5e до 1 Гбит / с.
3. Стандартный провод содержит 8 жил. Однако есть более дешевые варианты с четырьмя ядрами, у них меньшая скорость передачи данных. По поводу различия между ними в схеме опрессовки мы поговорим в соответствующем разделе статьи.

Сетевой разъем для витой пары правильно обозначен как 8P8C, хотя гораздо более распространенное название — RJ45. Такой разъем простой и дешевый, поэтому лучше сразу закупить несколько штук в запасе. Всего под металлическим сердечником 8 контактов, которые фиксируются механически.То есть в контактные гнезда нового 8P8C провода вставляются в правильной последовательности, а затем корпус разъема сжимается и получается устойчивая конструкция, в которой ничего не болтается. У каждой канавки есть свой номер.

Необходимо понимать нумерацию контактов в том случае, если четырехжильный провод обжат на более распространенный восьмипроводной, это не так критично.

Кримпер — довольно простой инструмент. Основная функция — создать одинаковое давление на весь соединитель.Кроме того, в обжимных клещах могут быть кусачки (встроенное лезвие, пресс), которые быстро разрезают провод или снимают с него внешнюю оболочку.

С обжимом все будет проще, но это не гарантирует качества обжима. Главный фактор — это человеческие руки, ведь зубами даже разъем можно зажать.

Инструкции по обжиму витой пары

Сначала отрежьте витую пару под прямым углом. Все провода должны быть на одном уровне, чтобы ни один из них не выступал за это.Далее снимаем внешнюю оболочку на длину 2-3 сантиметра (можно и больше). Это удобно делать с разрывной нитью — внутри большинства кабелей есть нейлоновая нить. Для этого достаточно сильно потянуть, чтобы изоляция легко снималась, а провода внутри не повредились.

Разбейте жилы попарно по цвету — аналогично подобным, один в один. Скорее всего у вас будет восьмипроводной провод, то есть одноцветных проводов должно быть 4 пары. После этого нарежьте их равномерно так, чтобы от слоя внешней изоляции до конца жилы осталось 1.3 сантиметра. Это важно для того, чтобы при обжиме внешняя оболочка также была зафиксирована, а не болталась, что точно не добавляет конструкции надежности.

После этих приготовлений действуйте следующим образом:

• Определитесь со схемой опрессовки — предпочтительнее прямая, но подробности стоит прочитать в соответствующем блоке статьи, который чуть ниже.
• Осторожно вставьте жилы в разъем по выбранной схеме. Один тракт предназначен только для одной жилы, перекручивание недопустимо, провода должны свободно лежать в собственном пазу до упора.
• Убедитесь, что внешняя изоляция витой пары также находится внутри разъема, в противном случае укоротите часть кабеля без оболочки.
• Осторожно вставьте разъем в соответствующий разъем обжимного устройства и сожмите его ручки. Особых усилий прилагать не стоит, главное, чтобы ручки доходили до упора, сильнее сжимать бесполезно.
• Не забудьте закрыть разъем.

Если с первого раза не получилось — ничего страшного.Обжатый кабель делается несжатым за секунду, если с него отрезать разъем.

Используются 3 типа:

• прямой;
• крест;
• консольный.

Изначально прямой кабель использовался для подключения разнородных сетевых устройств (маршрутизатор-ПК), а два других — для однородных устройств (маршрутизатор-маршрутизатор, ПК-ПК). То есть раньше нужно было использовать подходящую схему. Сегодня не только компьютеры, но и простые устройства, например, бытовой роутер, автоматически определяют, какая схема опрессовки используется.Поэтому опрессовку для восьмижильного провода рациональнее всего делать прямой линией, просто соблюдайте цветовую последовательность.

Если у вас провод с 4-мя жилами, то принципиально схему это не меняет, за исключением того, что подключение производится по следующим пазам разъема: 1, 2, 3, 6.

Обжимной штуцер без клещей

Как обжать интернет-кабель, если нет обжима? Эта процедура довольно проста и выполняется по следующему алгоритму:

• Все делается аналогично описанному ранее.В руках у вас должен быть кабель, провода которого правильно вставлены в дорожки разъема.
• Разъем аккуратно уложен на ровной поверхности защелкой вниз, главное, чтобы он был зафиксирован.
• На одном из его краев вы увидите желтые защелки в глубине — последовательно вдавливайте их в жилу, чтобы они соприкасались, а изоляционный слой жилы не мешал.
• Не переворачивая разъем, протолкните его с противоположной стороны, где будет небольшая прорезь.В результате вся витая пара должна фиксироваться за счет зажима внешней оболочки кабеля пластиковой защелкой разъема.

Обобщаем инструкцию и выделяем ключевые нюансы:

1. Не слишком задумывайтесь о выборе кабеля. В большинстве случаев возможностей массовых продуктов более чем достаточно. Дорогие кабели обычно используются для определенных коммуникационных целей.
2. Обратите внимание на цветовую схему отдельных жил.Требуется только внимательно повторить то, что обозначено на картинке.
3. Фиксатор разъема должен фиксировать кабель без внешней изоляции. В противном случае весьма вероятно, что обжатие потребуется повторить через некоторое время из-за повреждения старого.
4. Концы одного кабеля должны быть подключены одинаково. Запрещается использовать прямую обжимную цепь на одном конце и перекрестную на другом.
5. Желательно проверить тестером результат. Оба конца кабеля вставляются в это устройство, после чего через него пропускается сигнал.Конечно, если Интернет все-таки уже работает, тогда ОК. Однако в случае каких-либо неисправностей тестер сразу покажет, в каком ядре или паре проблем процедура ремонта значительно ускоряется.
6. Если обжимной клещи нет, выполняйте процедуру медленно. Лучше аккуратно все сделать с одним разъемом за 20 минут, чем в суете 40 минут, испортив кучу разъемов и тем более нервов.

Интернет стал популярным во всех уголках нашей страны.Часто возникает необходимость проложить кабель в доме или на улице. И тут начинаются вопросы, как обжать интернет-кабель на 4 провода? В конце концов, вызов поставщика услуг может занять много времени и денег. Подключиться легко, если изучить схему подключения.

Для безопасности требуется надежное соединение. Это исключит возможность поражения электричеством и не прервет связь. Соединители фиксируются обжимными клещами. Каждый разъем рассчитан на свое сечение провода.

Перед тем, как приступить к работе, нужно рассчитать, сколько потребуется провода. Расстояние между оборудованием не должно быть более 100 метров.

Один из самых распространенных кабелей — витая пара. Он имеет разную степень защиты: заземленная медь или алюминий. Количество жил у такого кабеля может быть 8, его называют 4 пары, или четырехжильного — 2 пары.

Частота передачи данных зависит от качества кабеля. Эта метрика называется CAT. Чем он выше, тем лучше скорость передачи.

Для работы с кабелем необходим специальный разъем RG-45. В процессе эксплуатации необходимо правильно подключить проводники, чтобы установилась связь.

Кримпер — это специальный инструмент для опрессовки сетевого кабеля. Это помогает соединить две части провода без пайки.

Где используется витая пара, зачем нужен обжим

Процесс предполагает установку специального разъема на конец сетевого кабеля. Необходимо подключить кабель и любое устройство, например компьютер, телефон, модем.Контакты в сети должны быть правильно подключены, это обеспечит хорошие условия для работы устройств.

Схема обжима 4 жил кабеля

Для подключения ПК к локальной сети обычно используется витая пара из 4-х проводов. Их используют дома или в офисе.

Жилы сетевого кабеля — зеленого и оранжевого цвета, сплошные и полосатые. Какой цвет выбрать первым, значения не имеет, главное соблюдать определенную последовательность. В ходу проходят 1, 3, 6 жил. Два ядра принимают сигнал, а два других передают.Этот метод не имеет стандарта, но активно используется.

Обжим 4-х проводной витой пары для интернета можно двумя способами:

При прямом обжиме компьютер подключается к Интернету через модем. Этот метод предполагает прямое расположение проводников.

При перекрестном обжиме несколько компьютеров соединяются в компьютерную сеть. Такой вид часто используется в офисах компаний. Проводники кое-где меняются местами.

Прямой на 4 и 8 проводов 568 В

Этот тип подключения необходим при подключении ПК к роутеру.Последовательность обжима цепи должна быть следующей:

1. Оранжевый + Белый.
2. Оранжевый.
3. Зеленый (или салатный) + белый.
4. Зеленый (или салатный).

При прямом подключении провода 4, 5, 7, 8 не используются. Использовать 4-жильный кабель намного проще.

При установке 8-жильного провода подключаются все провода. Скорость увеличивается до 1 ГБ / с. Как сжать витую пару из 8 ядер для интернета:

1. Оранжевый + Белый.
2. Оранжевый.
3. зеленый + белый.
4. Синий.
5. Синий + белый.
6. Зеленый.
7. Коричневый + Белый.
8. Коричневый.

Примечание! В разных разъемах расположение жил может незначительно отличаться.

Крест

Для перекрестного метода расположение проводов должно быть таким:

1. зеленый + белый.
2. Зеленый.
3. Оранжевый + Белый.
4. Синий.
5. Синий + белый.
6. Оранжевый.
7. Коричневый + Белый.
8. Коричневый.

Для повышения скорости передачи информации концы провода нужно прижимать разными способами. И поменяйте синие цвета на коричневый.

Необходимые инструменты для обжима

Для опрессовки потребуется:

• Разъем
• Клещи для опрессовки или обжимные клещи.
• Сетевой кабель.
• Канцелярский нож или стриппер.
• Кабельный тестер.

Кримпер напоминает плоскогубцы с отверстиями.В них вставляется часть провода с коннектором. Его заменяют клещи для опрессовки.

Инструмент для зачистки помогает удалить изоляцию проводов. Вы можете заменить его ножом или лезвием для щипцов.

Тестер поможет проверить качество соединений. Если это не так, то вы можете приложить немного физической силы и потянуть кабель, чтобы проверить.

Разъемы

следует запастись на несколько штук больше, чем нужно. У них невысокая цена, но при возникновении проблем или неполадок в работе без их поиска не обойтись.Также можно попробовать свои силы на ненужном участке провода.

Процедура обжима с помощью обжима

Обжим провода:

1. Подготовьте кабель. Вы должны убедиться, что кабеля достаточно до нужного места.
2. Освободить изоляцию. Делать это нужно аккуратно, чтобы не повредить провода. Для этого отступите от среза на полсантиметра и частично разрежьте скорлупу. Рукой согните кабель вместо разреза. Оболочка от этого оторвется.Если есть стриптизерша, то этот процесс не отнимет много труда. Хотя к этому нужно привыкать.
3. Подготовка прожила. Проводники необходимо отделить друг от друга и выпрямить. Медные жилы мягкие, сделать это не составит труда. Провода раскладываются в ряд.
4. Обжимные контакты. Жилы загружаются в конвектор с помощью пресса без снятия изоляции. Провода вставляются до конца. После этого с помощью пресса сжимают разъем до щелчка.
5. Проверка Последний этап обжима, обжимной элемент снимается и соединение проверяется. Для этого попробуйте вытащить провода из разъема. Если обжим прошел успешно, то делать это физически невозможно. После физического испытания настало время проверить соединение.

Важно! Для сети Ethernet используется конвектор на 8 пар, даже если внутри всего 4 провода!

Обжим без инструмента

Обжимной инструмент стоит дорого.Не стоит покупать его, если он не нужен для профессиональной деятельности. В этом случае лучше прибегнуть к подручным средствам.

С помощью отвертки можно по одному вдавить контакты в разъем. После этого нужно проверить кабель.

Краткая инструкция:

1. Удалите изоляцию с провода.
2. Расположите провода по порядку.
3. Прижать трос к креплению с помощью отвертки.
4. Сожмите контакты отверткой, чтобы они упирались в жилы.
5. Контакты необходимо вставить в разъем.

Для масштабных работ лучше обзавестись специализированным инструментом. За такой набор в июле 2019 года придется заплатить около 1900 рублей. В его состав входят: тестер, конвекторы, обжим, стриппер и сумка для хранения. Кримпер можно купить за 450 руб.

Как подключить 4-проводный и 8-проводный интернет-кабель

Соединять провода с 4 и 8 жилами скручиванием — плохой вариант. Это приведет к потере скорости. Вам необходимо приобрести специальное соединение.Его еще называют коннектором для витой пары.

Если использовать разъем без крепежа, то нужно в такой же последовательности соединить жилы по цвету с одной стороны 8-жильного, а рядом с 4-жильным.

Важно! Иногда при подключении витой пары с другим количеством жил цвета не совпадают. Вместо зеленого в 4-х жильном — синий. Его необходимо подключить к 8-жильному кабелю зеленого цвета.

Жизнь со схемой — простой процесс.Это может сделать обычный человек, имеющий желание. Главное в этом процессе — соблюдение стандартных требований. Если подключиться самостоятельно, можно сэкономить.

И тут возникает вопрос: как сжать витую пару из 8 проводов? Ведь сам разъем «плотно» прикреплен к проводу. Так что теперь снова позвонить провайдеру, вызвать специалистов, заплатить им за работу?

Как оказалось, схема опрессовки витой пары не так уж и сложна. Сделать такое соединение своими руками возможно.К тому же витая пара, подключение которой производится вручную, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала нужно понять, что такое сам интернет-кабель и как подключить провода к разъему для его правильной работы.

Провод, разъем и обжим

Интернет-кабель содержит 8 медных жил, которые попарно скручены между собой. Именно поэтому такой провод называют витой парой.Близнецовые жилки имеют похожий цвет. Например, пара может быть синей и бело-голубой или коричневой и коричнево-белой.

На полках есть два типа проводов — экранированные (STP) и неэкранированные (UTP). Но, в конечном итоге, эти типы кабеля выполняют одну и ту же работу, а потому переплачивать за экран нет смысла. Поэтому лучше всего подойдет второй вариант, так как он более доступен для подключения. Кроме того, в нем есть разные категории, среди которых стоит выбрать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные).Следует понимать, что чем ниже категория, тем ниже качество, а следовательно, и цена. Сегодня можно выделить 5 категорию, которая зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую цену. Она на данный момент самая обычная.

Что касается разъема, то в наше время практически все устройства используют Rj-45. Стоимость его невысока, а потому покупать эти коммутационные детали стоит с запасом, ведь есть риск их испортить при работе по неопытности.

Также для работы вам может понадобиться инструмент, называемый кримпером, т.е. специальные плоскогубцы для обжима вилки. Хотя можно и без них обойтись при условии, что нужно обжать только один-два провода — в этом случае не стоит тратить на это деньги.

Способы опрессовки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступать к выбору варианта, по которому будет производиться опрессовка. Ведь скорость передачи интернет-трафика и другой информации, а также типы устройств, с которыми будет совместим кабель, зависят от того, каким он будет.

Различают два типа распиновки: это 568 А и 568 В. В свою очередь, они составляют два подвида — прямое соединение или перекрестное (крестовое). Вдобавок есть упрощенная распиновка, т.е. витая пара гофрирована на 4 провода, а не на 8. Однако при такой компоновке скорость трафика снижается с 1 Гбит / с до 100 Мбит / с. Необходимо рассматривать каждый из вариантов отдельно, и начинать с самых простых.

Прямая на 4 и 8 проводах 568V

Витая пара, обжатая по 2-парному методу, используется при подключении компьютера к коммутационным устройствам, таким как модем, маршрутизатор и т. Д.При опрессовке с двух сторон последовательность проводов на контактах следующая:

1. оранжевый с белым;
2. оранжевый;
3. зеленый с белым;
4. зеленый.

При такой цветовой раскладке 4, 5, 7 и 8 контактов остаются неиспользованными. Таким образом, вы можете подключить интернет по линии ADSL со скоростью не более 100 Мбит / с, но при этом витую пару 4 провода, конечно, установить намного проще.

Витая пара, соединение которой должно быть высокоскоростным, требует использования всех 8 проводов при обжиме.Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит / с. Расположение жил по цветам следующее:

1. оранжевый с белым;
2. оранжевый;
3. зеленый с белым;
4. синий;
5. синий с белым;
6. зеленый;
7. коричневый с белым;
8. коричневый.

Немного другой порядок подключения в кросс-версии, для которой тип расположения проводов — 568 А.

Крест

Аналогичный вариант подключения использует тип 568 А и 568 В для низких скоростей передачи, а именно, одна из сторон провода обжимается согласно предыдущему 8-проводному способу, но вторая имеет оранжевую и зеленую пары. поменялись местами. Получается распиновка витой пары 568; A:

1. зеленый с белым;
2. зеленый;
3. оранжевый с белым;
4. синий;
5. синий с белым;
6. оранжевый;
7. коричневый с белым;
8. коричневый.

Если вам нужен высокоскоростной трафик, то распиновка кабеля для интернета будет такая: одна сторона обжата в последовательности 568 В, а с другой стороны остается 568 А, но с заменой «сине-коричневой» пары.

Процедура опрессовки с помощью обжима

Сначала необходимо зачистить внешний изоляционный слой примерно на 2,5–3 см. Для такой манипуляции на обжиме есть специальные углубления. В этом случае нужно быть очень осторожным, чтобы не повредить изоляцию проводов витой пары.

После этого необходимо аккуратно расправить жилки, располагая их в нужной последовательности, и разрезать так, чтобы получился ровный перпендикулярный край. Затем по пазам внутри вилки ввести провода так, чтобы они вошли в контакты вилки. Внешняя изоляция провода тоже должна заходить внутрь. Иначе после нескольких перегибов разъем не встанет и жилы сломаются.

После этого уже можно обжимать провод и второе место крепления обжимом, на котором есть специальный паз для сетевого провода 8Р.Если обжима достаточно, то контакты пробивают изоляцию жил. Это действие выполняет две функции — создает прочный контакт и дополнительную фиксацию.

При строгом соблюдении инструкций разъем для витой пары будет работать должным образом. Если что-то пошло не так, перепутались цвета жил и тому подобное, именно для такого случая упоминалась поставка заглушек, о которой говорилось выше.

Обжим без инструментов

Порядок действий такой же, как и в предыдущем методе — снимается изоляция, укладывается в правильном порядке и провода разрезаются, их вставляют в вилки по пазам.После отвертки прижимается деталь, скрепляющая сам кабель, и только после этого можно переходить непосредственно к самим контактам.

Этой же отверткой (или ножницами — как удобнее) аккуратно, по одному, обжимает контакты до тех пор, пока они не проткнут изоляцию и не будут плотно прилегать к проводникам. Контакты останутся погруженными в канавки пластиковой заглушки.

Но все же, конечно, лучше будет разъем, обжатый с помощью обжима, пусть даже самого бюджетного.Кстати, на новых компьютерах и ноутбуках уже не имеет значения, разъем обжимается прямо или крест-накрест, так как сами эти модели уже настроены на распиновку. Конечно, это не значит, что вы все равно можете проделать подобную процедуру. Проще говоря, если вам нужно подключить интернет-модем или другой компьютер, вы можете выполнить прямую опрессовку витой пары или кабеля витой пары на 4 жилы (при невысокой скорости трафика).

Подведение итогов

Как уже стало понятно, вопрос, как обжать сетевой кабель, не так уж и сложен, и делать такую ​​работу может каждый, даже не имея специального образования.Главное, как и в любой работе, — внимательность, аккуратность и точное соблюдение инструкции (изображение различных распилов доступно выше). Поэтому нет смысла вызывать мастера, ждать его и платить деньги за работу, которую можно выполнить своими руками. Но если есть сомнения в своих силах, то, конечно, можно доверить это дело профессионалу, но все же попробовать сделать опрессовку самому не помешает. Ведь стоимость заглушек наименьшая, и можно неплохо сэкономить.

При создании мегабитной ЛВС используется 4-х жильная витая пара. Емкости и количества жил этого типа кабеля хватит на патч-корды сетей 10 или 100 Мегабит. Работа с кабелем при прокладке сети, помимо прокладки, включает в себя опрессовку витой пары. Помимо необходимых инструментов для опрессовки, от специалиста требуется точность и аккуратность.

Схема обжима витой пары

Создание кабельных локальных сетей регулируется стандартом EIA / TIA-568. Есть два способа обжатия витой пары из 4-х проводов — прямой и перекрестный (перекрестный). Если кабель будет соединять системный блок стационарного компьютера и роутер (коммутатор), то применяется прямая опрессовка — жилы располагаются в одинаковом порядке с обоих концов кабеля.

При соединении двух роутеров или компьютеров применяется перекрестный обжим, при котором жилы на противоположных концах кабеля переставляются попарно — гладкие и полосатые. При опрессовке используются 1, 2, 3 и 6 жилы.Какого цвета прикрепить к номеру контакта, не имеет значения, главное соблюдать порядок при перекрестной или прямой опрессовке.

Необходимые инструменты

Для выполнения операции опрессовки 4-жильного кабеля понадобятся такие инструменты и компоненты. :

1. Непосредственно сама витая пара из 4-х проводов, опрессовка которых будет производиться;
2. Два разъема RJ-45;
3. Кусачки специальные (обжимные) с головкой «8Р»;
4. Нож для зачистки (стриппер) или любой другой подходящий режущий инструмент.

Для контроля качества и правильности опрессовки стоит приобрести тестер, который позволит определить, не перепутаны ли жилы при опрессовке разъема и надежность опрессовки.

Процесс опрессовки кабеля

Когда все необходимые материалы и инструменты были подготовлены, можно переходить непосредственно к опрессовке витой пары, имеющей 4 жилы:

При опрессовке 4 жилы витой пары индикация должна соответствовать каналам 1, 2, 3 и 6 тестера .Отсутствие легкой реакции на другие контакты — это нормально, так как подключение производилось только к вышеуказанным контактам.

При отсутствии обжима можно обойтись отверткой для соединения жил с коннектором. Подготовительный этап в этом случае такой же, как и с обжимом. Необходимо аккуратно снять с кабеля внешнюю изоляцию, разделить жилы и обрезать концы строго под углом 90 градусов к оси кабеля. После этого жилки вставляются в разъем по соответствующим пазам, и осуществляется зажим каждой проводки с помощью отвертки.
