Vlan id для iptv ростелеком: VLAN ID для IPTV Ростелеком

Что такое Vlan ID

Если вам требуется или вы решили самостоятельно подключить роутер/модем от компании «Ростелеком», если вам нужно подключить IPTV или услуги цифровой телефонии, то вы должны знать, что такое VLAN ID и как его найти.

Технология VLAN

Немного теории

VLAN ID — это идентификационный 12-битный набор цифр, благодаря которому можно создавать многоуровневые виртуальные сети, обходя любые физические препятствия, как, например, географическое положение, передавать определённую информацию на нужные девайсы. Технология «ВиЛан» присутствует в устройствах, которые и обеспечивают создание одной общей сети. Если говорить простым языком, «ВиЛан» ID — это адрес, на который специальные устройства, распознающие его (коммутаторы), отправляют пакеты данных.

Технология довольно удобная, имеет свои как преимущества, так и недостатки, используется компанией «Ростелеком» для передачи данных: например, для цифрового телевидения (IPTV). То есть, если вы самостоятельно решили подключиться или настроить IPTV, то вам необходимо знать идентификатор. Как можно догадаться, российская компания использует эти специальные наборы цифр для того, чтобы люди по общему «адресу» могли использовать свои модемы/роутеры для просмотра IPTV. То есть, этот «маяк» позволяет получать одинаковую информацию разным людям.

Делается это не только для удобства и обхода физических границ. Идентификатор позволяет обезопасить доступ к различным виртуальным сетям. К примеру, отделить гостевые соединения от подключений предприятия или в случае с IPTV предоставить доступ только определённым пользователям.

IPTV-ресивер

Тегирующий трафик

Существуют тегированные и нетегированные порты. Это значит, что есть порты использующие теги, а есть не использующие. Нетегированный порт может передавать только личный VLAN, тегированный — может принимать и отдавать трафик из различных «маяков».

Теги «прикрепляются» к трафику для того, чтобы сетевые коммутаторы могли опознавать его и принимать. Теги применяются и компанией «Ростелеком».

Самое интересное, что позволяют теги — компьютеры могут быть подключены к одному коммутатору (свитчу), получать сигнал Wi-Fi с одной точки. Но при этом они не будут видеть друг друга и получать не одинаковые данные, если принадлежат к разным «маячкам». Это благодаря тому, что для одного «ВиЛан» используются определённые теги, а другой может быть, вообще, нетегирующим и не пропускать этот трафик.

Включить эту функцию

Включить этот идентификатор нужно для того, чтобы устройства, принимающие информацию, могли её видеть. В противном случае вся зашифрованная информация не будет видна.

Таким образом, стоит активировать VLAN для каждой конкретной услуги. Если он уже активирован, и делали это не вы, всё равно стоит знать свой «адрес».

Как узнать свой ID?

Нужно помнить, что «адрес» индивидуален для разных услуг, а в случае с IPTV от Ростелекома ещё и для каждого дома. Узнать ID можно у специалиста, который подключал какую-либо опцию или оборудование. Если вы получаете ненастроенный модем на руки, то лучше узнайте номер при заключении контракта с «Ростелеком».

Если идентификатора у вас нет, а вам очень надо найти его как можно быстрее, то спросить можно у соседей по дому. Другой вариант — оставить заявку, позвонив на горячую линию «Ростелеком». После вашу заявку отправят в техническую поддержку региона, где известны ID-адреса вашего населённого пункта.

Итак, теперь вы знаете, по какому принципу работает IPTV от Ростелекома. Также вам известно, для чего применяются теги, как узнать свой VLAN, и какую роль он играет.

Как Узнать Vlan id Для Iptv Ростелеком © Мрф дальний восток

Смотрите, по умолчанию стоит галочка автоматического определения настроек. Их вручную вписывать не нужно, так как маршрутизатор уже прошит с необходимыми данными IP, маски и шлюза. Нужно ввести адрес сервера, логин и пароль. В самом низу нажимаем кнопку применить и перезапускаем передатчик. Стоит рассмотреть способы настройки каждого из роутеров, но прежде речь пойдет об аппарате QBR-2041WW, которого нет в представленной таблице, но пользующемся спросом. Производитель Zyxel для устойчивой работы интерактивного телевидения рекомендует включить выполнение функции многоадресной передачи данных IGMP , но на современных маршрутизаторах она включается автоматически.

От DA

Теги передаются в телевизионных пакетах в виде дополнительных идентификаторов (VLAN ID). Они используются для того, чтобы коммутаторы в сети по ним могли распознавать абонентов и направлять поток информации конкретному устройству. Основная масса провайдеров используют нетегированную передачу.

Мультикастовый трафик может поступать по разным стандартам. Исходя из этого, при настройке WI-FI на роутере следует указывать тип стандарта 802.11 b/g/n mixed, что позволит обеспечить совместимость оборудования провайдера с роутером любого пользователя. Настройка IPTV Ростелеком Zyxel вызывает наименьшие трудности у пользователей этого оборудования.

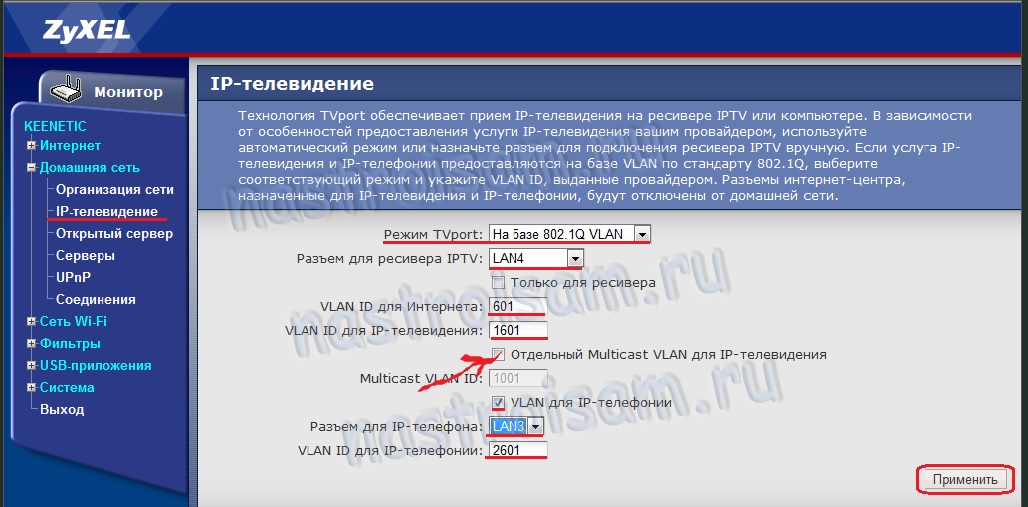

Производитель Zyxel для устойчивой работы интерактивного телевидения рекомендует включить выполнение функции многоадресной передачи данных (IGMP), но на современных маршрутизаторах она включается автоматически.

Настройки IPTV Ростелеком — пошаговая инструкция

Роутер серии 620 настраивается аналогичным образом, что и модели семейства 300 и 320. Модель аппарата 620 является несколько улучшенной версией роутера серии 320. Главной особенностью модели 620 является возможность подключения аппарата посредством интернета с использованием модемов 3G.

Мнение эксперта

Черноволов Александр Петрович, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

Новое поколение телевидения IPTV представляет собой технологию цифрового вещания по протоколу IP передачи данных посредством интернета. Если у вас не выходит разобраться в проблеме, пишите мне!

Способы настройки IPTV Ростелеком

Предоставление IPTV оператором без идентификатора VLAN ID

Услуга просмотра интерактивного телевидения провайдера Ростелеком является платной. Ее стоимость суммируется со стоимостью выбранного тарифного плана доставки Интернета. Существует несколько способов просмотра телевизионного потока:

  • при помощи телевизионной приставки, приобретенной пользователем или взятой в аренду у компании;
  • использование программы IPTV-плеера, установленной на компьютер;
  • использование развлекательных порталов Ростелекома.

Если приставка применяется для просмотра IPTV на экранах телевизоров различных моделей, то другие способы могут быть использованы для просмотра телевизионных каналов на мониторах стационарных компьютеров, ноутбуков, планшетных компьютеров и других мобильных устройств. Все они должны иметь доступ к сети Интернет.

Отталкиваемся от того, что роутер новый либо сброшенный на заводские. Выберите Русский язык. После настройки всех элементов сохраните их, перезагрузите роутер. Для сохранения наведите на «Система», нажмите «Сохранить», для перезагрузки — «Перезагрузить». Компания Ростелеком работает по всей территории РФ, в свою очередь в каждом регионе расположено огромное количество филиалов провайдера.

После выполнения команды Применить между портом WAN провайдера и выбранным портом LAN программным путем устанавливается прозрачный мост.

Настройка IPTV на TP-Link через VLAN ID на TP-Link для Ростелеком

Настройка IPTV для Ростелеком на TP-Link производится через указание индивидуального идентификатора пользователя — VLAN ID. Его своим абонентам выдает провайдер, поэтому ваш номер нужно будет уточнить в техподдержке или посмотреть в договоре на оказание услуг.

На старом роутере необходимо так же активировать «IGMP Proxy» и далее в меню режима выбрать «802.1Q Tag VLAN»

Страница обновится и появится много новых настроек IPTV. Нам нужно оставить все по умолчанию, и исправить только несколько пунктов:

  • Отключить «VLAN TAG для Интернет»
  • В поле «Идентификатор VLAN для услуги IPTV» прописываем то значение, которое предоставил провайдер Ростелеком (VLAN ID)
  • Ставим напротив того разъема, куда подключили приставку, «Режим работы порта LAN» на «IPTV»
  1. Ставим галочку напротив «Включить IPTV» и «IGMP Proxy»
  2. В режиме выбираем «Указать вручную»
  3. Прописываем идентификатор VLAN для IPTV
  4. Назначаем порт LAN для работы с IPTV приставкой

Вот и все. Если что-то не получается, спрашивайте в комментариях. Про настройку IPTV на роутерах других брендов поговорим отдельно.

Мнение эксперта

Черноволов Александр Петрович, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

Но если данной функции в панели администратора у вас нет, то прежде всего рекомендую прочитать нашу инструкцию по перепрошивке роутеров TP-Link, и уже только потом предпринимать какие-то шаги по настройке IPTV. Если у вас не выходит разобраться в проблеме, пишите мне!

DIR-300, DIR-615: настройка IPTV, интернета, Wi-Fi на D-Link

  1. Перечень PVC содержит 0.
  2. Поля VPI и VCI содержать цифры 1-50.
  3. ADSL QoS UBR.
  4. Протокол IP-адреса используется IPv4.
  5. Подключение PPPoA/PPPoE.
  6. VLAN в положении выкл.
  7. Имя пользователя и пароль используют в соответствии с договором.
  8. Инкапсуляция LLC.
  9. Аутентификация в автоматическом режиме.
  10. Мост находится в положении выкл.
  11. Подключение всегда активно.
  12. Маршрут используют по умолчанию.
  13. NAT всегда в активном режиме.
  14. MTU – 0, 1492, 1490.

Как настроить порт Mikrotik для IPTV-приставки

Начинаем с того, что через WinBox подключаемся к устройству и открываем раздел Bridge и вкладку Ports.

Свою ТВ-приставку я подключаю в 4й LAN-порт. У микротиков порты считаются начиная с WAN и потому в списке 4й порт подписан как Ether5. Кликаем на него мышкой и нажимаем на кнопку с красным минусом.

Следующим шагом создаём новое соединение типа «прозрачный мост» — раздел Bridge, вкладка Bridge и нажимаем на кнопку с плюсом:

Я дал название новое моста «IPTV-br0», чтобы сразу было понятно, что он относится к цифровому телевидению. Нажимаем кнопку «ОК».

Теперь в том же разделе открываем вкладку Ports и здесь нажимаем кнопочку с плюсом, чтобы добавить порт к мостовому соединению:

В поле «Interface» выбираем Ether5, в который мы будем включать STB-ресивер. В списке «Bridge» надо выбрать мост, который я создал для ТВ — IPTV-br0. Нажимаем на кнопку «ОК».

Повторяем тот же самый шаг, только теперь добавляем в мост ещё и WAN-порт, который в списке числится как Ether1.

После этого Вам надо будет перезагрузить свой роутер, выбрав раздел меню «System» → «Reboot». Перезагрузка занимает пару минут, после чего снова коннектимся к Микротику и открываем раздел Interfaces.

Обратите внимание, что сейчас устройство не может подключиться к Интернету и соответствующий интерфейс будет отмечен в списке красным цветом.

Вам надо зайти в его настройки, кликнув дважды мышкой и на первой же вкладке в поле Interfaces выбрать в списке созданный ранее мост IPTV-br0 вместо WAN-порта Ether1. Нажимаем на «ОК». Интернет должен снова появиться. Теперь можно подключать ТВ-приёмник и проверять работу.

Кстати, если Вы откроете раздел Bridge, то там увидите два своих мостовых соединения:

Трафик, который идёт на приставку будет отображаться в статистике моста для IPTV. Удобно таким образом мониторить битрейт каналов.

Читайте также: Как смотреть фильмы на телевизоре — лучшие приложения и ресурсы для бесплатного просмотра

Содержание статьи

    • 0.1 От DA
  • 1 Способы настройки IPTV Ростелеком
  • 2 Предоставление IPTV оператором без идентификатора VLAN ID
  • 3 Настройка IPTV на TP-Link через VLAN ID на TP-Link для Ростелеком
  • 4 DIR-300, DIR-615: настройка IPTV, интернета, Wi-Fi на D-Link
  • 5 Как настроить порт Mikrotik для IPTV-приставки

networking — Как настроить VLAN для IPTV и Интернета?

Прямо сейчас у меня есть установка, в которой мне нужно переключать порты каждый раз, когда я хочу посмотреть телевизор или использовать Интернет на своем ПК. Основная проблема в том, что все работает через адаптеры PowerLine, и я не могу провести второй кабель через всю квартиру.

На маршрутизаторе интернет-провайдера LAN 1 предназначена для телевидения, а остальные — для доступа в Интернет.

У меня также есть два интеллектуальных управляемых коммутатора (D-Link DGS-1100-08P), которые должны создавать VLAN, но я никогда не работал с коммутаторами или другими сетями (кроме настройки Wi-Fi).

Хочу иметь одновременный доступ к IPTV и интернету по одному кабелю (через powerline) между двумя коммутаторами.

Как настроить?

  • сеть
  • коммутатор
  • vlan
  • powerline-сеть
  • iptv

5

Если у вас есть два коммутатора, поддерживающих VLAN на основе 802.1Q (большинство управляемых коммутаторов поддерживают), фактическая конфигурация должна быть такой простой (одинаковой на обоих коммутаторах) — различается только то, как она представлена ​​в веб-интерфейсе коммутатора сильно отличается от между производителями и даже версиями прошивок.

  • Порт для IPTV следует удалить из VLAN по умолчанию и добавить в новую VLAN «IPTV». Он по-прежнему должен оставаться «непомеченным» или «доступным» портом. (Примечание. Некоторые коммутаторы позволяют настраивать «PVID» порта отдельно от членства в VLAN — обязательно измените оба.)

  • Порты для обычной локальной сети обычно не нужно изменять (заводские настройки по умолчанию обычно делают их непомеченными членами VLAN ID 1).

  • Порт, обращенный к адаптеру Powerline, должен быть членом обеих сетей VLAN: ‘LAN’ без тегов и ‘IPTV’ VLAN с тегами. (Некоторые коммутаторы называют это «общим» или «смешанным» портом. В других коммутаторах все порты всегда работают именно так.)

    (Этот порт также может иметь тегированные обе сети VLAN — также известный как «магистральный» порт — но недостатком является то, что вы больше не сможете использовать программное обеспечение для управления HomePlug, поскольку сами адаптеры Powerline реагируют только на команды в нетегированных кадрах.)

Если предположить, что этот скриншот 2012 года по-прежнему соответствует вашим коммутаторам сегодня, фактические инструкции для этой модели будут такими:

  1. Откройте «VLAN → VLAN на основе 802. 1Q» из меню.
  2. Щелкните VLAN ID 1 в списке. Отметьте свой порт IPTV как «Не член» и нажмите «Применить».
  3. Введите, например. «6» как VID. Отметьте свой порт Powerline как «Tagged», отметьте свой порт IPTV как «Untagged» и нажмите «Apply».

Вкратце:

 коммутатор маршрутизатора 1 коммутатор 2
                    порт 1 (tg.6, untg.1) ======== порт 1 (tg.6, untg.1)
порт 1 (IPTV) --- порт 2 (6 без тегов) порт 2 (6 без тегов) --- TV
порт 2 (LAN) --- порт 3 (нетегированный 1) порт 3 (нетегированный 1) --- компьютер
                    порт 4 (нетегированный 1) порт 4 (нетегированный 1)
                    ... ...


(я случайно выбрал VLAN ID 6 для IPTV, но подойдет любое значение от 2 до 4095). тегированные пакеты (поскольку тег добавляет 4 байта к «нормальным» максимальным 1518 байтам). Ваши адаптеры должны работать нормально, так как HomePlug AV уже использует теги 802.1p для указания приоритета пакетов. Но напр. старые коммутаторы Ethernet эпохи 100 Мбит/с могут либо отбрасывать, либо обрезать кадры, которые, по их мнению, являются «негабаритными» из-за тегов VLAN.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как настроить идентификатор VLAN для подключения к Интернету на беспроводном маршрутизаторе (для нового логотипа)

Эта статья относится к:

Archer C1200, Archer C5400, Archer A2600, Archer AX55, Archer C4, Archer, Archer C5200 AX53, Лучник C5, Лучник AX10, Лучник C2, Лучник AX51, Лучник AX96, Лучник A2200, Лучник C6U, TL-WR1043N(V5), Лучник C80, Лучник AXE95, Лучник C8, Лучник AX10000, Лучник C3150, Лучник C9, Лучник AX , Лучник C6 , Лучник C7 , Лучник AX90 , Лучник AX6000 , Лучник C5400X , Лучник C25 , Лучник C24 , Лучник A20 , Лучник A64 , Лучник C60 , Лучник C2600 , Лучник A1200 , Лучник C21 , Лучник C20 , Лучник C64 , Лучник AX1800 , Лучник AX206 , Лучник C58 , Лучник C Лучник AX4200, Лучник C3200, Лучник C900, Лучник A2, Лучник AX75, Лучник AX4400, Лучник C3000, Лучник AX73, Лучник C50, Лучник A10, Лучник A54, Лучник AX4800, Лучник C50, Лучник C1900, Лучник C55, Лучник 0 C54 , Лучник AXE75 , Лучник A6 , Лучник A7 , Лучник AX72 , Лучник AXE200 Omni , Лучник A5 , Лучник GX90 , Лучник A8 , Лучник A9 , Лучник AX68 , Лучник C2300 , Лучник AX5300 , Лучник AX23 , Лучник AX20 , Лучник C3150 V2 , Лучник C4000 , Лучник AX21 , Лучник A3000 , Лучник C2700 , Лучник AXE300 , Лучник C1590 , Лучник 6 , Archer AX11000, Archer AX3200, AD7200(V1 V2), Archer AX3000

Некоторым интернет-провайдерам требуется настроить идентификатор VLAN для подключения к Интернету, например, Singtel, Unifi, Maxis, Viettel, MEO, Vodafone, NBN, UFB и т.

д. руководство по настройке идентификатора VLAN двумя способами: быстрая настройка и IPTV.

Примечание:

1. Если ваш интернет работает нормально, проигнорируйте эту статью и просто оставьте настройки IPTV по умолчанию.

2. В этой статье мы возьмем в качестве примера Archer AX50.

3. Эта статья предназначена для пользователей, которым необходимо установить идентификатор VLAN для подключения к Интернету.

Способ 1. Настройте идентификатор VLAN во время быстрой настройки

Шаг 1: Войдите на страницу веб-интерфейса маршрутизатора TP-Link, обратившись к разделу Как войти в веб-утилиту (страницу управления) TP-Link. Подключить беспроводной маршрутизатор?

Шаг 2 : Нажмите Быстрая настройка . После выбора часового пояса вы увидите страницу Тип подключения к Интернету . Затем нажмите Дополнительные настройки провайдера , чтобы открыть этот параметр.

Шаг 3: В профилях ISP доступно множество режимов .

1). Если ваш интернет-провайдер есть в списке, выберите его и нажмите Сохранить . Мы включили правильные параметры этих режимов (включая Singtel , Unifi , Maxis …), просто выберите и сохраните .

2). Если вашего интернет-провайдера нет в списке, выберите Пользовательский режим , а затем вам потребуется заполнить параметры, как показано ниже.

Внимание: дважды проверьте у своего интернет-провайдера необходимую информацию, как показано ниже, если вы не уверены.

Примечание:

1. Введите идентификатор VLAN, предоставленный вашим интернет-провайдером, для идентификатор VLAN в Интернете . Например, DoDo NBN предоставляет VLAN100 для интернет-сервиса, пользователь DoDo должен ввести 100 для Internet VLAN ID .

2. Отметьте опцию 802.1Q Tag и оставьте приоритет по умолчанию.

3. Введите два разных случайных числа (от 2 до 4094) для IP-Phone VLAN ID и IPTV VLAN ID .
