Под Wi-Fi роутером с внешней антенной понимается маршрутизатор, взаимодействующий с GSM сетями напрямую. Это значит, что в нем уже есть лоток под MicroSIM, а специально настроенная антенна способна принимать данные по LTE от любого оператора сотовой связи.

Разновидности

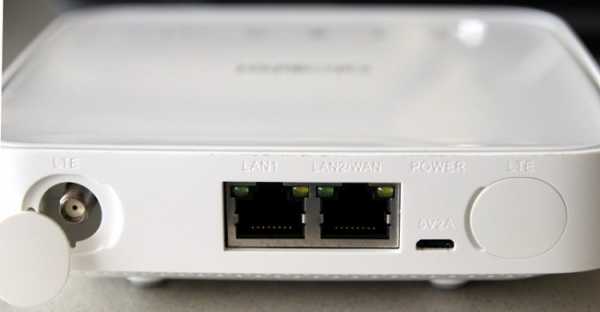

По внешнему виду GSM Wi-Fi роутеры с подключенной внешней антенной ничем не отличаются от обычных. Сзади или сбоку в них есть специальный лоток для размещения в него SIM карты.

Дополнительно, в зависимости от места его размещения, может потребоваться другая внешняя антенна. Обычно, роутеры оснащены родными усилителями сигнала, но некоторые используют съемные (можно открутить), и есть не съемные. Поэтому обращайте на это внимание.

Хорошими стационарными моделями роутеров с приемом GSM являются:

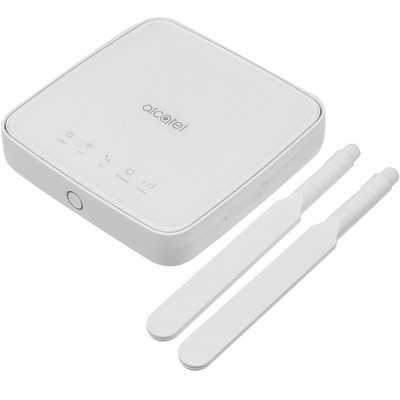

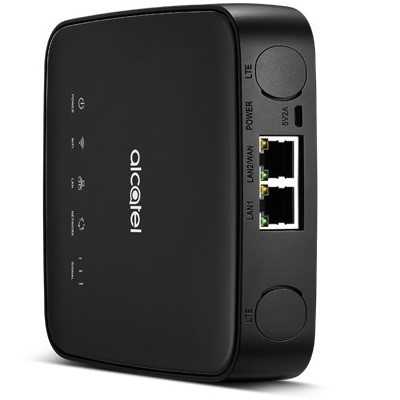

  1. Alcatel Linkhub Hh50v – прием 3G/4G LTE, 2 антенны съемные. Wi-Fi -2.4 ГГц. 1 LAN, 1 LAN/WAN. В комплект внешний усилитель не входит.

  1. Alcatel Link Hub HH70 – прием 3G/4G LTE, антенны съемные, подключение через разъемы SMA. Двухдиапазонный Wi-Fi. 1 LAN, 1 LAN/WAN. Внешний усилитель сигнала нужно докупить.

  1. ZTE MF283 – работа с частотами 4G LTE мобильного оператора. Wi-Fi – 2.4 ГГц. 4 LAN порта, 2 RJ 11 (для телефонного подключения).

  1. ShopCarry A70NM – 4G Wi-Fi роутер с антенной для внешнего подключения в комплекте. Двухдиапазонный Wi-Fi. Два SMA разъема для соединения усилителей сигнала. В комплекте есть внешний усилитель Antex NITSA-5 MIMO 2×2 с кабелем для вывода на улицу.

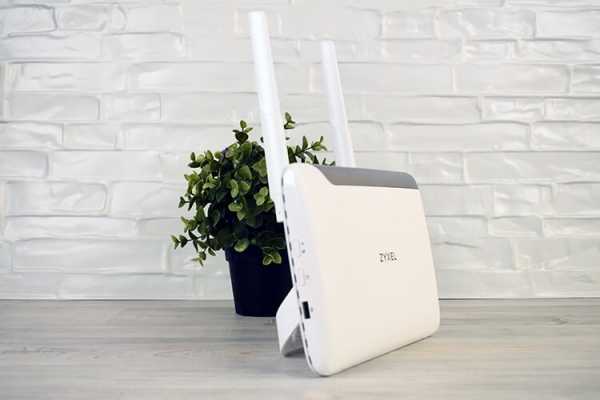

  1. ZyXel LTE5366-M608 – двухдиапазонный Wi-Fi роутер, работающий с интернетом через 4G LTE. 1 WAN, 4 LAN. Антенны докупать нужно отдельно.

Как видно из моделей, некоторые полностью сконцентрированы на приеме сигнала от оператора мобильной связи.

Обзор роутера ZyXel смотрите в следующем видео:

Настройки

Выполним настройку на примере последнего указанного маршрутизатора GSM Zyxel:

  1. Установите в лоток SIM карту.
  2. Подключите выведенную антенну и роутер с помощью переходного антенного кабеля.
  3. Подключите ethernet-кабель к компьютеру, а питания – в сеть 220В.
  4. Введите в адресной строке браузера заводской адрес маршрутизатора 192.168.1.1.

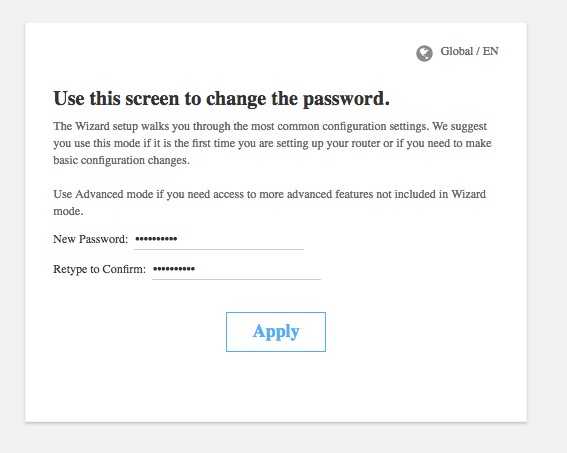

  1. Вход сделайте по логину admin и паролю 1234. Тут же смените пароль в целях безопасности.

  1. Нажмите на иконку «Мастера быстрой настройки».

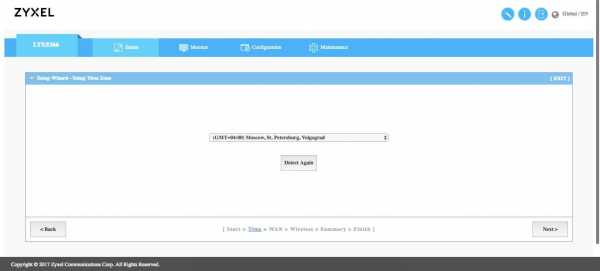

  1. Укажите свой часовой пояс.

  1. Затем страну и название сотового оператора, симку которого вы вставили в устройство.

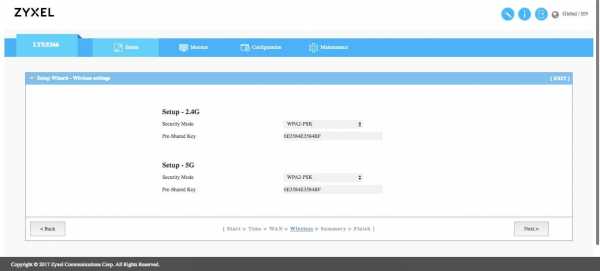

  1. Присвойте SSID каждому диапазону Wi-Fi сети или оставьте выключенными.

  1. Подтвердите указанные настройки и жмите «Перезагрузка».
  2. Готово, основной источник интернета с 4G включен.
  3. Для подтягивания второго источника (кабель WAN) и переключения на него, зайдите в «Configuration» в раздел «WAN».
  4. Выберите WAN-2 и нажмите на значок редактирования.

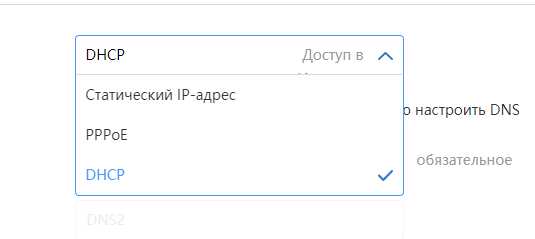

  1. Напротив «Enable» поставьте значок и выберите динамический IP (или статический, если он у вас проплачен).

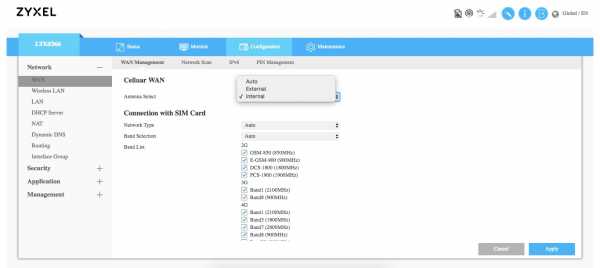

  1. Подключенные антенны настраиваются здесь же. Жмите редактирование WAN

  1. В первой строке Antenna выберите External (Внешний).

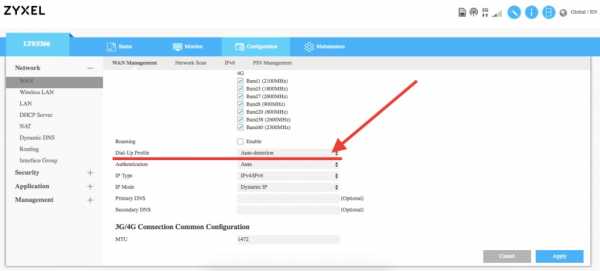

  1. В следующем разделе выберите Dial-UP Profile – автоматическое определение. Это позволит принимать ту скорость, которая по силам усилителю, а не программно ограниченную.

  1. Жмите Apply, чтобы применить изменения.

Альтернативы

Такие маршрутизаторы не относятся к категории премиум, но и дешевыми их назвать нельзя. Если нужно сэкономить, то можно посмотреть вариант приобретения стандартного роутера с USB-портом и модема 3G/4G LTE. Два устройства в паре могут обеспечить интернет от мобильного оператора. Но, к сожалению, похвастаться аккуратным выводом для внешней антенны могут не все модемы.

По конструкции вы получаете что-то подобное картинке.

Вместо компактного роутера, с подключением к одной антенне.

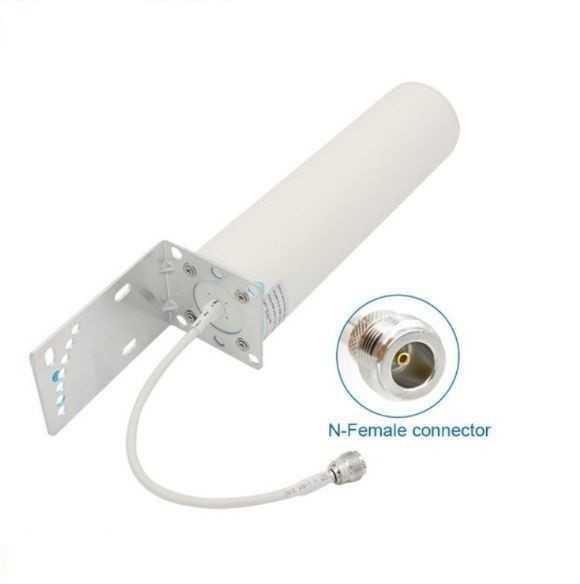

Какие внешние антенны приобрести?

Как установить и настроить внешнюю антенну для лучшего приема 3G/4G, рассказывается в следующем видео:

Качество сигнала зависит от того, на каком удалении вы находитесь от вышки сотового оператора. Антенны направленного типа действия, такие как Яги, отлично справляются с приемом сигнала на удалении 5 км от вышки и способны выдавать 1 Мбит/с. Если вышка находится на удалении чуть более километра, скорость может быть около 50 Мбит/с на прием.

Если вышка довольно близко, можно использовать биквадрат Харченко или круговую.

Заключение

GSM Wi-Fi роутеры с возможностью подключения внешней антенны – отличное решение для дачи, загородных домиков и усадьб, где связь с внешним миром можно получить только через сотовых операторов. Неплохая альтернатива – приобретение устройства для организации стабильного интернета из двух резервных каналов (WAN и GSM LTE), подключенных как «горячее резервирование».

wifigid.ru

Выбираем портативный маршрутизатор 3G/4G | Блог

Сегодня без интернета обойтись сложно. Для работы он нужен практически всем: облачные сервисы, онлайн документы, информационные сайты, библиотеки, мессенджеры повсеместно используются работниками офисов и бизнесменами. Что уж говорить о фрилансерах и удалённых работниках! Но помимо работы интернет стал синонимом развлечения. Здесь и социальные сети, и фильмы, и игры, и заказ еды и товаров, а также многое другое. Те, кто хотят всегда иметь доступ к быстрому интернету, сталкиваются с проблемой: в крупных городах всегда можно поймать 3G или 4G, а что делать в поездках или за городом? Ведь сети быстрого интернета распространяются не так быстро, как хотелось бы, а «сёрфить» с «H» или «E» не всегда удобно. Мало того, многие устройства не в состоянии поймать быстрый интернет из-за своих технических параметров. Не антенну же с собой возить!

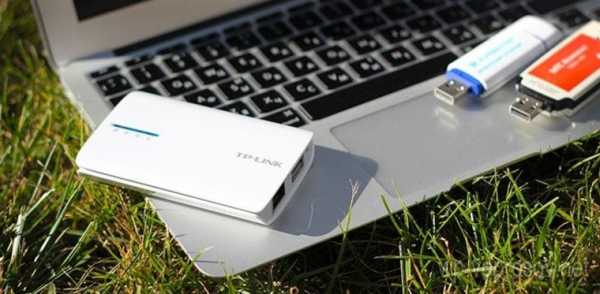

Выход из этой ситуации есть: портативные маршрутизаторы. Эти компактные и лёгкие устройства без проблем помещаются в карман или сумку, а их мощности сполна хватает для того, чтобы поймать самую быструю сеть из доступных в том месте, где находится пользователь. Важной особенностью портативных маршрутизаторов является возможность подключения к ним одновременно множества устройств, что делает их незаменимыми для коворкинга, удалённой работы, командировок и путешествий. Достаточно лишь вставить SIM-карту – и вы имеете доступ к быстрому интернету. А если вы живёте большой семьёй в загородном доме, без подобного устройства просто не обойтись!

Портативные маршрутизаторы различаются целым рядом характеристик. Для каждой конкретной цели подойдут разные устройства. Поэтому стоит подробнее рассмотреть, чем портативные маршрутизаторы отличаются друг от друга.

Чем различаются портативные маршрутизаторы?

Поколение сетей мобильной связи

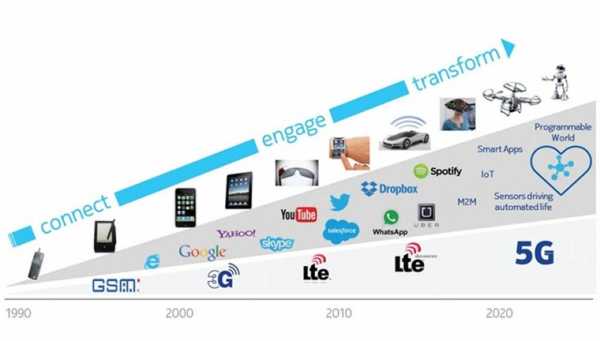

Портативные маршрутизаторы поддерживают разные поколения сетей мобильной связи. С момента появления и повсеместного внедрения систем сотовой связи мобильные телесистемы прошли целый ряд эволюционных этапов. Каждый из них приводил непосредственно к росту пропускной способности ради увеличения передаваемого объёма информации. На сегодняшний день существует пять поколений: 1G, 2G, 3G, 4G и 5G. Практически все современные устройства используют только 2G, 3G и 4G.

Сети поколения 2G относятся к цифровым сетям мобильной связи. Если говорить об интернете, то они используются для передачи пакетных данных. Основными стандартами связи являются GSM с технологией GPRS и CDMA с технологией EDGE. С технологией GPRS скорость передачи данных может достигать 115 Кбит/с, а с технологией EDGE (то самое «E» на верхней панели смартфонов и планшетов) – 384 Кбит/с. Согласитесь, показатели так себе, особенно учитывая потребности современного пользователя.

Поколение 3G – это набор сервисов, объединяющий в себе высокоскоростной доступ к услугам интернет и технологию передачи голосового трафика. Сети 3G включают в себя пять стандартов, среди которых наиболее распространён UMTS. Используя технологию множественного широкополосного доступа с кодовым разделением каналов, этот стандарт позволяет развивать скорость до 42,2 Мбит/с. Уже не так плохо: можно и посёрфить, и посидеть в социальных сетях.

Поколение 4G отличается высокой скоростью передачи данных и повышенными требованиями к передаче голосового трафика. Сети четвёртого поколения используют две технологии передачи данных: LTE (до 326 Мбит/с) и WIMAX (до 1 Гбит/с). Российские операторы активно используют технологию LTE.

На наших бескрайних просторах не так сложно поймать сеть 2G. С 3G всё уже гораздо сложнее, а 4G доступно только в крупных городах и вокруг них. Поэтому, выбирая маршрутизатор, определитесь, где вы будете его использовать. Ведь если с 2G и 3G работают все современные устройства, то 4G поддерживают только наиболее дорогие маршрутизаторы. Для посёлка, небольшого города, а также для автомобильных путешествий по России достаточно будет 3G маршрутизатора. Для крупного города и его окрестностей, а также для заграничных поездок стоит приобрести маршрутизатор, поддерживающий 4G. Но учтите, что покрытие сетей мобильных операторов расширяется, и рано или поздно 4G будет повсеместно. Другой вопрос, что к тому моменту вы, возможно, захотите приобрести более современное устройство со множеством новых функций.

Стандарты Wi-Fi

Портативный маршрутизатор нужен, в первую очередь, для раздачи Wi-Fi, но некоторые модели можно также использовать для проводного подключения к компьютеру. Если говорить о Wi-Fi, то современные роутеры используют пять технологий подключения: 802.11b, 802.11a, 802.11g, 802.11n, 802.11ac.

Стандарт 802.11b является старейшей технологией беспроводного подключения и обладает весьма скромными параметрами: скорость передачи данных - 11 Мбит/с, диапазон частот – 2,4 ГГц, радиус действия – до 50 м. Он имеет слабую помехоустойчивость и низкую пропускную способность.

Стандарт 802.11a представляет собой улучшенную версию предыдущей технологии с параметрами: скорость – 54 Мбит/с, диапазон – 5 ГГц, радиус – до 30 м.

Стандарт 802.11g на сегодняшний день является лидером по распространённости, поддерживает работу с 802.11b и обладает следующими характеристиками: скорость – 54 Мбит/с, диапазон – 2,4 ГГц, радиус – до 50 м.

Стандарт 802.11n перманентно улучшается, обладает внушительными параметрами, но несовместим с предыдущими технологиями, из-за чего он не столь популярен. Его характеристики: скорость - до 480 Мбит/с (теоретическая) и до 250 Мбит/с (на практике), диапазон – 2,4 и 5 ГГц, радиус – до 100 м.

Новейший стандарт 802.11ac является перспективным лидером благодаря своим передовым характеристикам. Его параметры: скорость – до 1,3 Гбит/с (теоретическая) и до 600 Мбит/с (на практике), диапазон – 5 ГГц, радиус – более 100 м.

Конечно, чем лучше стандарт Wi-Fi, тем выше стоимость устройства. Поэтому выбирать маршрутизатор следует, исходя из целей использования.

Также у некоторых портативных маршрутизаторов есть порт Ethernet, позволяющий подключать устройство к компьютеру с помощью кабеля. У этой технологии существуют свои стандарты, среди которых в современных маршрутизаторах используется три: 802.3 (10 Мбит/с), 802.3u (100 Мбит/с) и 802.3x (10 Мбит/с).

Частоты Wi-Fi

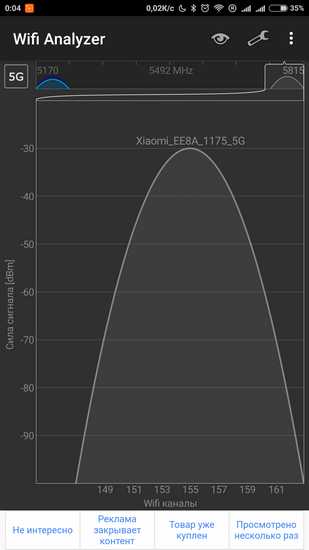

Существует два частотных диапазона, в которых работают современные маршрутизаторы: 2,4 ГГц и 5 ГГц.

Большинство роутеров использует стандарты b, g, n и частоту 2,4 ГГц. В этом частотном диапазоне работает ряд бытовой техники, такой как микроволновые печи и телефоны, а также большинство роутеров соседей. Всё это создаёт помехи и задержки в передаче данных. Из плюсов этой частоты можно назвать дальность сигнала, его проходимость через стены, а также совместимость со всеми современными устройствами.

Частота 5 ГГц не столь распространена, так как её используют пока ещё не особо популярные роутеры со стандартом ac. Благодаря этому эфир значительно свободнее, а передача данных существенно возрастает. Минусом этой частоты является низкая дальность сигнала и его плохая проходимость через стены. Также многие телефоны и ноутбуки ещё не работают в этой частоте. Обычно маршрутизаторы, использующую частоту 5 ГГц, имеют также и антенну для 2,4 ГГц.

В идеале – работать на частоте 5 ГГц, когда роутер находится рядом с вами (например, на столе или в кармане), а на 2,4 ГГц – когда он лежит в другой комнате.

Максимальная скорость Wi-Fi соединения

Здесь всё просто: чем этот показатель выше, тем лучше. Но если вам не нужно стримить видео и скачивать фильмы, не стоит переплачивать за слишком высокую скорость.

Максимальная теоретическая скорость приёма

Характеристика, аналогичная предыдущей: чем показатель выше, тем лучше.

Максимальное число клиентов

Вы хотите пользоваться роутером в одиночку? Или Wi-Fi будет раздаваться на 10-15 устройств? Чем больше максимальное число клиентов, тем больше устройств сможет подключиться к Wi-Fi одновременно.

Порты LAN (Ethernet)

Если вы хотите подключить маршрутизатор к компьютеру с помощью кабеля, то обратите внимание на наличие порта LAN. Интернет с таким соединением будет наиболее стабильным.

Ёмкость аккумулятора

Здесь всё просто: чем больше ёмкость аккумулятора, тем дольше маршрутизатор будет работать. Но не стоит забывать, что дополнительные функции, например дисплей, будут дополнительно расходовать заряд. Влияет на заряд и работа в 4G. Также с каждым одновременно подключенным клиентом аккумулятор будет садиться быстрее. Кстати, на рынке существуют модели, работающие как power bank. Следовательно, у таких маршрутизаторов ёмкость аккумулятора будет выше.

Интерфейсы

У современных портативных маршрутизаторов бывают различные интерфейсы. Среди них слот под SIM-карту, USB или Micro USB. Последние два нужны для зарядки, а также для подключения к компьютеру, накопителю или другому роутеру. Также у некоторых моделей есть разъём для Flash карты, что позволяет использовать их как накопители.

Дополнительные функции

Среди маршрутизаторов бывают модели с различными функциями, необходимыми для разных целей. На многих роутерах можно встретить внешний дисплей, на котором отображается минимальная информация об уровне заряда, подключенных устройствах, смс и т.д. Также с помощью дисплея можно настроить некоторые функции маршрутизатора. Некоторые модели работают как power bank, что даёт пользователю возможность заряжать от них устройства. Также существуют роутеры с приложениями на смартфоны и планшеты и web-интерфейсом.

Критерии выбора

На рынке существует множество моделей портативных маршрутизаторов. Для выбора необходимого именно вам нужно понять, для каких целей роутер будет использоваться. Ниже – классификация портативных маршрутизаторов, исходя из потребностей пользователя.

Для путешествий стоит выбирать среди [url="http://www.dns-shop.ru/catalog/17a9dde616404e77/portativnye-marshrutizatory-3g-4g/?p=1&f=bkql&f=6an8-8bb3&f=6aom]4G роутеров, работающих в обоих частотных диапазонах, поддерживающих новейшие стандарты Wi-Fi и ёмким аккумулятором. Также плюсом будет функция power bank.

Для ежедневного пользования в городе, квартире или офисе стоит обратить внимание на [url="http://www.dns-shop.ru/catalog/17a9dde616404e77/portativnye-marshrutizatory-3g-4g/?p=1&f=6am8&f=6an8-8bb3]4G маршрутизаторы с обоими частотными диапазонами, с разными стандартами Wi-Fi и максимальным количеством клиентов. Аккумулятор в этом случае не играет большой роли.

Для использования в загородном доме стоит присмотреться к [url="http://www.dns-shop.ru/catalog/17a9dde616404e77/portativnye-marshrutizatory-3g-4g/?p=1&f=6am6&f=6an8]3G маршрутизаторам с частотой 2,4 ГГц и разными стандартами Wi-Fi. Аккумулятор в этом случае подойдёт любой.

club.dns-shop.ru

Внешний роутер 3G/4G RF-Link R827 для усиления интернет сигнала на даче и любом другом удаленном объекте

Роутер RF-Link R827 - универсальное решение для беспроводного 4G интернета в любой точке страны (коттедж, дача, стройплощадка, база отдыха и т.д.), где есть покрытие сотовой сети.

Преимущества:

- Нету никаких СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета.

- Поддерживает все существующие в России стандарты 3G/4G.

- Удобство монтажа - длина кабеля от внешнего роутера до внутренней WiFi точки доступа составляет до 80 м. Кабель используется тонкий и гибкий - витая пара.

- Поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных.

- Встроенный WiFi. Очень удобно одним устройством покрывать территорию вокруг - участок на даче или стройплощадку.

- Стабильность работы при температурах от -35 до +55 градусов.

- Есть возможность принудительного выбора частоты ! Это актуально, т.к. было замечено, что при наличии двух частот LTE 1800 и 2600 роутеры садятся на более высокую, а скорость интернета существеннее быстрей на нижней.

- Простота настройки - вставить симку и включить в розетку. Никаких настроек операторов прописывать не надо.

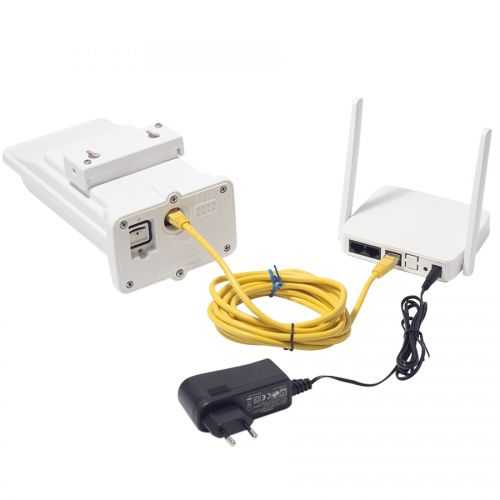

Схема подключения роутера:

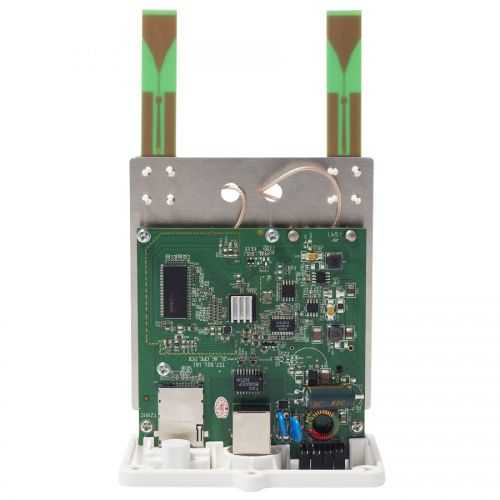

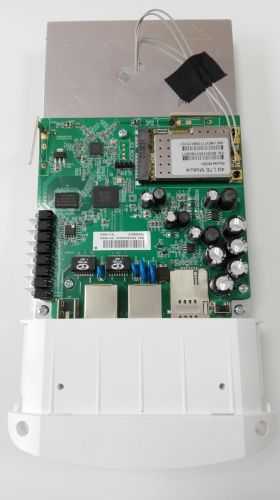

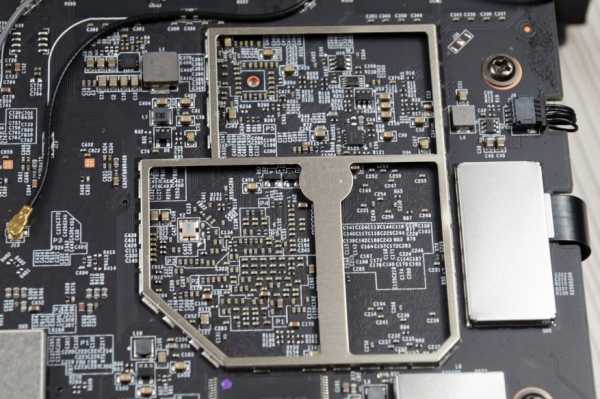

Вид изнутри:





 Краткие технические характеристики:

Используемые частоты:

UMTS Band 1/8 (2100/900 МГц)
LTE TDD Band 38 (2600 МГц)
LTE FDD Band 3/7/20 (1800, 2600, 800 МГц)

Внутренняя антенна:

790-2700 МГц, усиление до 9 дБ.

Память:

Flash - 16Mb / DDR - 32Mb

Процессор:

Sequans SQN3120

Питание:

PoE: 12V DC / 1A, блок питания в комплекте

Сим карта:

Стандартная

Температура эксплуатации:

-35 до +55 С

Габариты:

257 х 120 х 54 мм

Вес:

до 1 кг



 Комментарии:

1. Коэффициент усиления не обязательно должен быть высоким! Это мнение навязано рынком для продажи более дорогих антенн с якобы высоким коэффициентом усиления. 9 дБ - этого достаточно в 99% случаев.  Подробно об этом можно почитать тут.

2. Роутер, как и любую другую антенну необходимо поднимать как можно выше! Повесили роутер из окна получили скорость 5 Мбит в сек, на крышу - 10 мбит, а повесили на телескопическую мачту - 40 мбит и более! Это цифры из практики.

3. Роутер пока не поддерживает Skylink и его стандарт LTE450. Но в последующих версиях добавим возможность.

4. Роутер работает со всеми операторами МТС, Билайн, Мегафон, ТЕЛЕ2, Yota, Ростелеком и др. НО пока еще не реализована функция работы с виртуальными операторами типа WiFire. Со следующей прошивкой можно будет обновить роутер.

mobilebooster.ru

Внешний 3G/4G роутер RF-Link R850

Роутер RF-Link R850 - эффективное решение для усиления 3G / 4G интернета в любом месте.

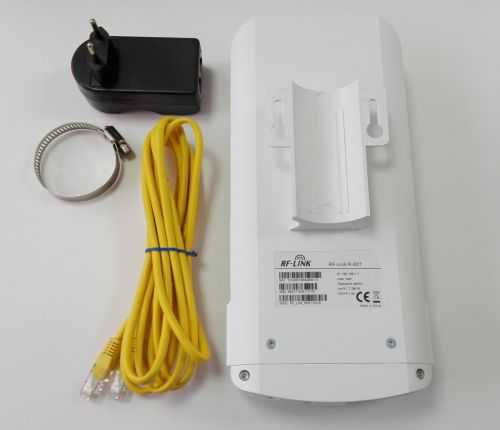

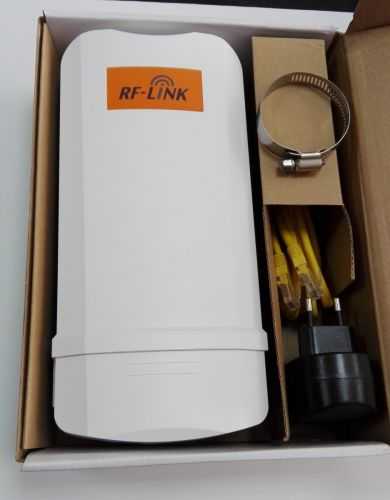

Комплектация

  • Уличная часть (сам 3G/4G роутер),
  • внутренняя часть (WiFi),
  • блок питания.

Кабель витая пара и кронштейн докупаются отдельно, т.к. каждому пользователю необходима индивидуальная длина кабеля и своё крепление.

Усиление интернет сигнала на даче с помощью 3G/4G роутера RF-Link R850

Преимущества

  • Полностью заводское изделие, а не ручная сборка на рынке из составляющих, не способных работать при широком диапазоне температур.
  • Нет никаких СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета.
  • Стабильность работы, не виснет.
  • Поддерживает все существующие в России стандарты 3G/4G, кроме SkyLink 450 МГц. В отличии от предыдущей версии - есть поддержка виртуальных операторов типа WiFire.
  • Удобство монтажа - длина кабеля от внешнего роутера до внутренней WiFi точки доступа составляет до 80 м. Кабель используется тонкий и гибкий - витая пара.
  • Удобство установки - внутри используется две всенаправленные антенны, что сокращает время пусконаладки.
  • Поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных.
  • WiFi теперь вынесен отдельным блоком, что решает вопрос эффективности покрытия WiFi сети внутри здания.
  • Стабильность работы при температурах от -35 до +60 градусов (ниже просто не проверяли еще).
  • Есть возможность принудительного выбора частоты ! Это актуально, т.к. было замечено, что при наличии двух частот LTE 1800 и 2600 роутеры садятся на более высокую, а скорость интернета быстрей на нижней.
  • Простота настройки - вставить симку, соединить проводом и включить в розетку. Никаких настроек операторов прописывать не надо.

Основные технические характеристики

Используемые частоты: UMTS Band 1/8 (2100/900 МГц)
LTE TDD Band 38 (2600 МГц)
LTE FDD Band 3/7/20 (1800, 2600, 800 МГц)
Внутренняя антенна: 5 дБ х 2 шт (всенаправленные)
Память: SDRAM 64 MB, FLASH 8 MB
Процессор: ATHEROS 9341
Питание: Input:100V~240V, 50Hz~60Hz
Output:15V DC±10%
Output: 500mA
Сим-карта: Стандартная (большая)
Температура эксплуатации: -35~60?
Габариты: 252 x 142 x 50 mm
Вес: 570 г (внешний + внутренний модули)



Функционал роутера

TR-069: CPE WAN Management Protocol
DDNS: Support
Upnp: Support
NAT: Support
DHCP: Support
SMS Function: Support
Firewall:  Files filter
  Address filter
  Virtual Server
  System Security
  DMZ Settings
  Remote management
System management: Upload,NTP Settings

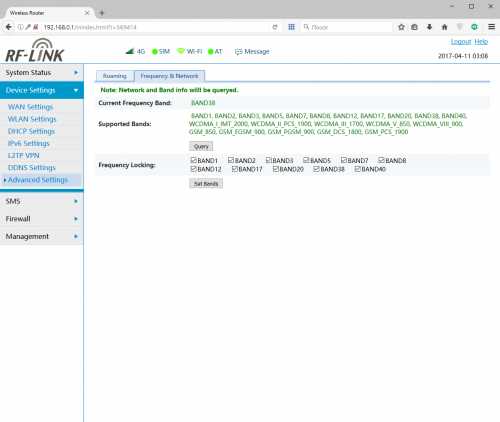

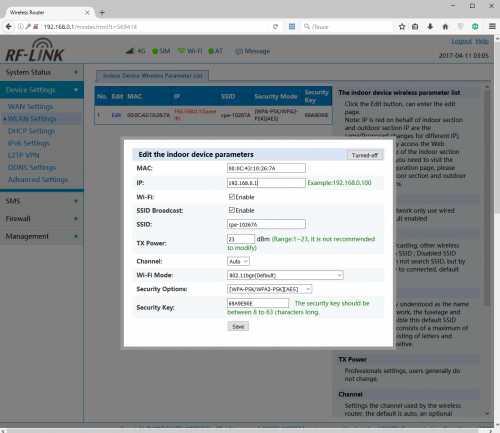

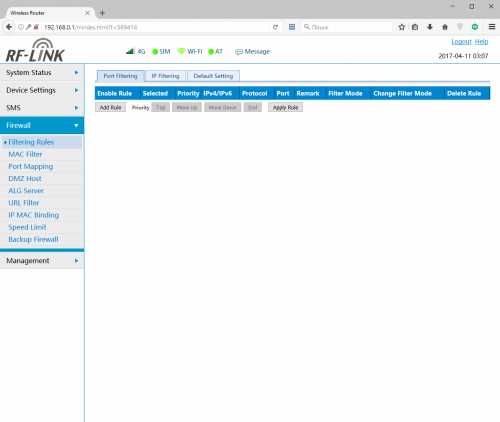

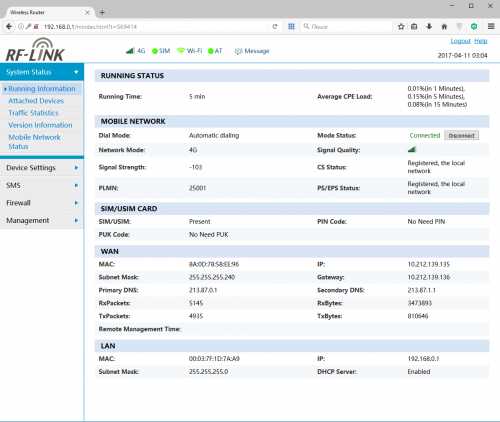

Скриншоты административной части

Комментарии

1. Коэффициент усиления у внутренних антенн не обязательно должен быть высоким! Это мнение навязано рынком для продажи более дорогих антенн с якобы высоким коэффициентом усиления. 5 дБ - этого достаточно в 99% случаев.  Подробно об этом можно почитать тут.

2. Роутер, как и любую другую антенну необходимо поднимать как можно выше! Повесили роутер из окна получили скорость 5 Мбит в сек, на крышу - 10 мбит, а повесили на телескопическую мачту - 40 мбит и более! Эти цифры из практики.

3. Данная модель роутера идеально подходит для систем видеонаблюдения. Работает стабильно.

Поможет ли ?

Часто задают вопрос: «А поможет ли мне Ваше решение?»

Критерий – Надо проверить, что Вы находитесь в зоне действия базовой станции сотового оператора. Для этого необходимо померить телефоном из окна второго этажа, а лучше с крыши (понимаем, что не всегда удается легко залезть туда) сигнал сети. И если у Вас на телефоне рядом со шкалой приёма появится 3G, H, H+, 4G, LTE хотя бы на пару секунд, то однозначно поможет!

Бывали случаи, что при замерах не был пойман сигнал 3G/4G даже на крыше, но после установки мачты высотой 6 метров появлялся интернет со скоростью 15 Мбит в секунду. Также рекомендуем пробовать различных операторов.

Фотографии:

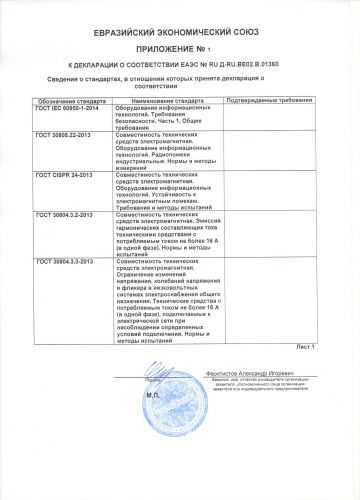

Сертификаты




Фотоинструкция по первому запуску: http://mobilebooster.ru/post/128/rf-link-r850-instruction/

mobilebooster.ru

особенности, выбор моделей, вариант настройки

Для создания домашней сети многие люди покупают роутеры с функцией беспроводной связи Wi-Fi. Подобная технология удобна тем, что для подключения компьютеров не нужно тянуть патч-корд от ПК к роутеру, а передача информации осуществляется с помощью технологии беспроводной связи.

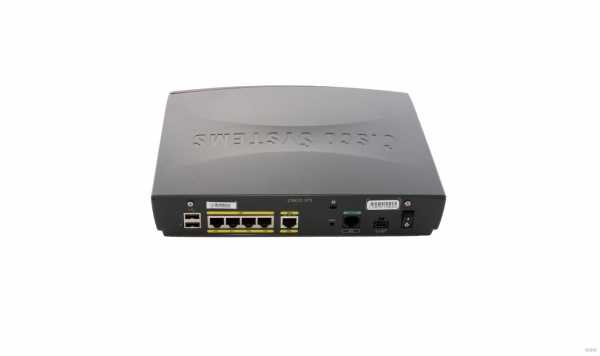

Однако, даже сегодня в продаже можно встретить роутер без Wi-Fi. Какие функциональные возможности у этого маршрутизатора, так ли он плох? Какие существуют надежные популярные модели подобных роутеров? Как осуществляется их настройка? Ниже мы в деталях рассмотрим все эти вопросы.

Основные сведения

С технической точки зрения проводной роутер без Wi-Fi идентичен всем своим беспроводным «братьям» с той лишь поправкой, что соединение он осуществляет исключительно с помощью патч-корда.

Проводные устройства могут выполнять все стандартные функции в зависимости от их технических возможностей – раздавать интернет на несколько компьютеров, фильтровать трафик с помощью настроек, ограничивать скорость, блокировать доступ к тем или иным компьютерам внутренней сети и т. д.

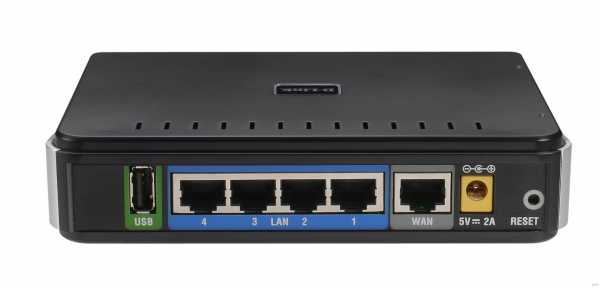

С физической точки зрения проводные роутеры представляют собой небольшие коробки без антенн, которые имеют несколько разъемов на задней стороне + различные индикаторы, отображающие состояние сети. Различают следующие виды разъемов:

  • Один порт с надписью WAN для подключения внешнего кабеля провайдера (обычно такой окрашен в синий цвет).
  • Несколько LAN-разъемов для подключения компьютеров с помощью патч-корда (обычно окрашены в желтый цвет). Количество портов зависит от модели – на простых моделях обычно 4 разъема, тогда как на более функциональных устройствах их количество может доходить до 32 и даже выше.
  • USB-разъемы для подключения флешек и различных запоминающих устройств (встречаются только на современных моделях).

5 моделей маршрутизаторов без Wi-Fi

Рассмотрим 5 основных моделей роутеров без Вай-Фай, которые пользуются большим спросом на российском рынке и хорошо себя зарекомендовали. Выбор нужно делать в зависимости от потребностей и финансовых возможностей.

D-Link DIR-100

Старая, но надежная модель снята с производства, однако, DIR-100 все еще можно встретить в свободной продаже (в интернете и магазине), поскольку это устройство имеет неплохие функциональные возможности, дешево стоит, но очень надежно.

DIR-100 подойдет для создания небольшой домашней сети, где количество компьютеров составляет не более 4 штук. Функциональные возможности у этой модели достаточно скромные, однако, для простой работы с интернетом роутера вполне хватит.

Технические возможности:

Количество LAN-разъемов4 шт.
Максимальная скорость интернетаОт 5 до 70 Мбит/с, в зависимости от версии устройства и протокола подключения
Типы подключенияStatic/Dynamic IP, PPTP, PPPoE
Размеры14 x 11 x 3 см
ВесОколо 200 г
Дополнительные функцииФильтрация URL, MAC- и IP-адресов, NAT-экран, защита от DDoS-атак

Если нужна помощь в настройке, смотрите следующее видео:

3COM 3CR858-91

Хорошая начинка и неплохая скорость. Эта модель также снята с производства, однако, множество этих устройств также есть в продаже, поскольку 3CR858-91 обладает неплохим функционалом и высокой скоростью работы.

Это устройство подойдет для создания проводной сети дома или на небольшом предприятии. Модель немного громоздкая, но надежная, поэтому она не повредится от легких и средних ударов.

Технические характеристики:

Количество LAN-разъемов4 шт.
Максимальная скорость интернетаДо 100 Мбит/с
Протоколы подключенияStatic/Dynamic IP, PPTP, PPPoE, L2TP
Размеры22 x 2,5 x 13,5 см
ВесОколо 500 г
Дополнительные функцииФильтрация адресов, защита от DDoS-атак, межсетевой экран, VPN pass through

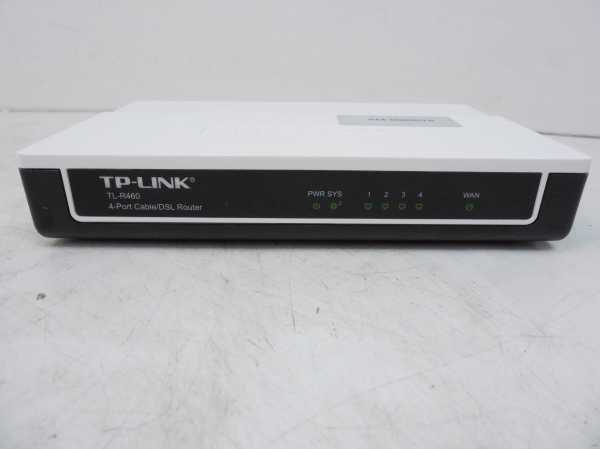

TP-Link TL-R460

Быстрая современная модель. DSL маршрутизатор имеет хорошие характеристики, а также поддерживает ряд современных функций (например, IPTV). TL-R460 подойдет для дома, а также для создания проводной сети на территории небольшого офиса или предприятия.

Устройство обладает компактными размерами и небольшим весом. Модель постоянно совершенствуется и обновляется, а при покупке рекомендуется отдать свое предпочтение устройствам не ниже 4 версии.

Характеристики TL-R460:

Количество LAN-разъемов4 шт.
Максимальная скорость интернетаДо 100 Мбит/с
Протоколы подключенияStatic/Dynamic IP, PPTP, PPPoE, L2TP, DHCP
Размеры16 x 11 x 3 см
ВесОколо 250 г
Дополнительные функцииФильтрация адресов по разным показателям (IP, URL, по правилам пользователя и т. д.), NAT-экран, IPTV, защита от DDoS-атак, настраиваемый VPN, сбор и хранение статистической информации

Cisco 871-K9

Дорогой и тяжелый, но очень качественный. Этот проводной роутер обладает большим весом, а стоит достаточно дорого. Однако, это компенсируется хорошей начинкой и надежностью (средний срок работы составляет 15-20 лет и более).

Прибор является очень прочным и имеет неплохую защиту от перепадов температур и загрязнения. Подойдет для небольшого предприятия, которому нужно надежное устройство, не требующее специализированного ухода.

Технические характеристики:

Количество LAN-разъемов4 шт.
Максимальная скорость интернетадо 100 Мбит/с
Типы подключенияStatic/Dynamic IP, PPTP, PPPoE, L2TP, DHCP
Размеры26 x 5 x 22 см
ВесПочти 1000 г
Дополнительные функцииПрогрессивная фильтрация трафика, межсетевой экран, встроенная защита от DDoS, настраиваемый VPN (с поддержкой 10 туннелей), виртуальный сервер, хранение и сбор статистической информации, системный журнал

Пример настройки доступен в следующем видео:

Mikrotik RB2011UiAS-RM

Выбор для предприятий. У этого устройства есть собственная операционная система, которая позволяет настроить сеть оптимальным способом для пользователя в зависимости от его потребностей. У роутера отличная мощная начинка, а распределение трафика происходит без сбоев.

Имеет очень прочный корпус и систему защиты от мусора и частичек пыли. Подойдет для небольших и средних предприятий. Также такой маршрутизатор без Wi-Fi подойдет и для офиса.

Технические возможности RB2011UiAS-RM:

Количество LAN-разъемов10 шт. + 1 microUSB-порт
Максимальная скорость интернета5 портов – до 100 Мбит/с, 5 портов – до 1 Гбит/с
Протоколы подключенияStatic/Dynamic IP, PPTP, PPPoE, L2TP, DHCP
Размеры44 x 9 x 4,5 см
Вес900 г
Дополнительные функцииВстроенная операционная система, мощная система фильтрации трафика (по URL, IP, MAC и т. д.), межсетевой экран, DDM-контроль, мощный VPN, виртуальный сервер, системный журнал, возможность подключения microUSB-совместимых устройств

Обзор устройства смотрите тут:

Настройка и работа с маршрутизатором без Wi-Fi

Настройка маршрутизатора без Wi-Fi индивидуальна, поскольку каждый производитель самостоятельно определяет формат работы с устройством. В большинстве случаев настройка осуществляется так:

  1. Подключите роутер к розетке с помощью электрического адаптера и убедитесь, что он работает (включится соответствующий индикатор).
  2. Вставьте в WAN-разъем внешний интернет-кабель провайдера и убедитесь, что к устройству поступает интернет (включится индикатор WAN на приборе).

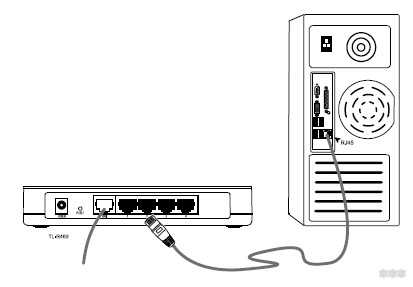

  3. Теперь возьмите патч-корд. Одну сторону патч-корда вставьте в сетевой разъем на компьютере, а другой конец – в LAN-гнездо на роутере. Рекомендуется подключаться к разъему LAN1, поскольку на некоторых устройствах аппаратно могут быть отключены другие порты – подобный сценарий встречается редко, однако, полностью его исключать нельзя). Убедитесь, что загорелся соответствующий индикатор LAN на роутере.

  1. Теперь необходимо запустить компьютер и открыть какой-либо браузер. В адресной строке нужно вбить адрес маршрутизатора (указан на тыльной стороне прибора, либо в инструкции – в большинстве случаев это 192.168.0.1 либо 192.168.1.1).

  1. В открывшемся окошке нужно вбить логин и пароль (эти значения можно найти на тыльной стороне прибора, либо в инструкции – обычно это admin как для пароля, так и для логина). Если купили роутер б/у, то может оказаться так, что предыдущий владелец поменял заводской логин/пароль. В таком случае необходимо на задней стенке роутера зажать кнопку Reset, чтобы сбросить настройки до заводских, а после этого необходимо повторно зайти в панель авторизации и вбить заводской пароль/логин.
  2. После авторизации на новых устройствах откроется окошко, с помощью которого можно настроить роутер в полуавтоматическом режиме. В случае согласия все технические параметры работы будут установлены автоматически, за исключением некоторых (количество активных LAN-каналов, выделяемая скорость на каждый канал, др.). Также нужно будет указать настройки провайдера (чаще всего авторизация происходит с помощью логина/пароля из договора). При необходимости вы можете позвонить провайдеру, чтобы он детально объяснил настройку роутера.
  3. Можно отказаться от автоматической настройки – в таком случае придется настраивать роутер вручную. Обычно это делается так: откройте вкладку WAN, укажите тип проводного подключения (Static или Dynamic IP, PPPoE или др.), введите технические сведения провайдера (например, логин/пароль), убедитесь, что активированы все LAN-каналы, установите скорость доступа для каждого канала. В конце нажмите кнопку «Сохранить» или «Save».

  1. Управление устройством осуществляется с помощью вспомогательных вкладок. Например, для настройки IPTV вам нужно активировать соответствующую одноименную вкладку, указать все необходимые настройки подключения и нажать кнопку «Сохранить/Save».

Заключение

Подведем итоги. Для работы с интернетом можно приобрести проводной роутер без функции Wi-Fi. Устройства имеют те же самые функциональные возможности работы с интернетом, за исключением того, что подключение к роутеру будет осуществляться только с помощью патч-корда.

Основные модели проводных маршрутизаторов описаны в нашей статье. Настройка их осуществляется в обычном режиме – введение адреса, логина/пароля для доступа к веб-интерфейсу, выбор типа сетевого подключения на основе сведений провайдера, запуск LAN-разъемов, другие параметры.

wifigid.ru

Wi-Fi-роутер Xiaomi HD c жёстким диском 1 Tb – небольшой домашний NAS / Обзоры товаров

Самый дорогой и производительный по версии Xiomi роутер в их линейке продуктов. Внешний вид полностью копирует роутер R3P, но вот начинка, как и цена уже немного другая.

Приобрел тут — за 199.99$

За более детальной информацией приглашаю далее...

Хоть я и тестировал и Pro версию и HD, но сравнивать их не буду, по внешнему виду и ПО они полностью похожи, но «мощнее» во всех случаях Mi Router HD

 Mi Router ProMi Router HD
ГабаритыРазмеры — 195x145.6x66 мм
Цвет — серый
Вес — 932.2 грамм
Размер — 195x145.6x66 мм
Цвет — серый
Вес — на 1 Тб весит 1522.2 грамма, на 8 Тб весит 1887.2 грамма
Железо
  • Процессор — MT7621A MIPS 880MHz Dual Core
  • ROM — 256M SLC

  • Оперативная память — 512 МБ DDR3-1200
  • Жесткий диск для хранения — Нет
  • 4 внешних антенны
  • Процессор — IPQ8064 двухъядерный процессор 1.4GHz + двухъядерный 733MHz сопроцессор
  • ROM — 256M SLC

  • Оперативная память — 512 МБ DDR3-1200
  • Жесткий диск для хранения — 3,5 дюйма (1 Тб/кэш 64 Мб или 8 Тб/кэш 256 Мб) / интерфейс SATA3.0
  • 4 внешних антенны
Интерфейсы
  • USB 2.0 port (5V / 1A)
  • 10/100 / порт 1000M LAN (Auto MDI / MDIX)

  • 10/100 / порт 1000M WAN (Auto MDI / MDIX)
  • Красный / синий / желтый трехцветный светодиодный индикатор
  • 1 кнопка сброса к заводским установкам
  • Кнопка 1 Включение / выключение питания
  • USB 3.0 port (5V / 1A)
  • 10/100 / порт 1000M LAN (Auto MDI / MDIX )

  • 10/100 / порт 1000M WAN (Auto MDI / MDIX)
  • Красный / синий / желтый трехцветный светодиодный индикатор
  • 1 кнопка сброса к заводским установкам
  • Кнопка 1 Включение / выключение питания
Беспроводные модулиДвухдиапазонный Wi-Fi — 2,4 ГГц / 5 ГГц
802.11ac, поддержка технологии MU-MIMO
Двухдиапазонный Wi-Fi — 2,4 ГГц / 5 ГГц
802.11ac, поддержка технологии MU-MIMO
Поддержка ОСПоддержка Web, Windows, Android, Mac OS,Поддержка Web, Windows, Android, Mac OS,
Упаковка и комплектация.

Новая почта не забыла вскрыть коробку и посмотреть, что же там находится внутри. И так практически у меня уже с каждой посылкой, эти любопытные, жадные люди вскрывают, никаких актов не составляют, просто открыли, посмотрели и заматывают своим скотчем.

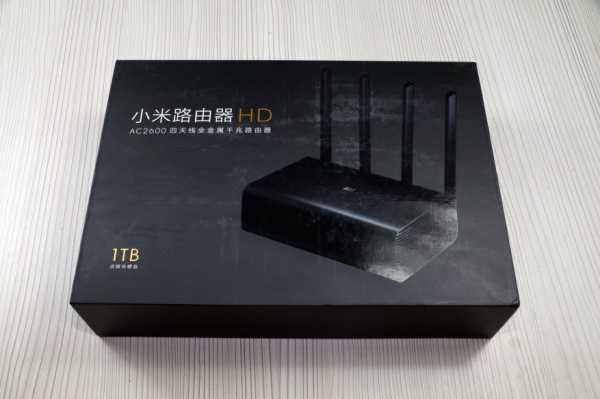

Внутри вот такая вот коробочка, с одной понятной надписью HD и внизу 1 терабайт. В принципе выглядит довольно симпатично и стильно.

На задней части коробки характеристики роутера, все на китайском языке, но по различным пиктограммам немного понятно на чем производитель хотел сделать свой акцент.



Коробка из довольно плотного картона, роутер внутри размещен в отдельной нише, чтобы максимально исключить возможность деформации при транспортировке.

Инструкция находится в конвертике под антеннами. Вся информация, как и положено Сяоми, на китайском языке, надобности в ней для нас нет.

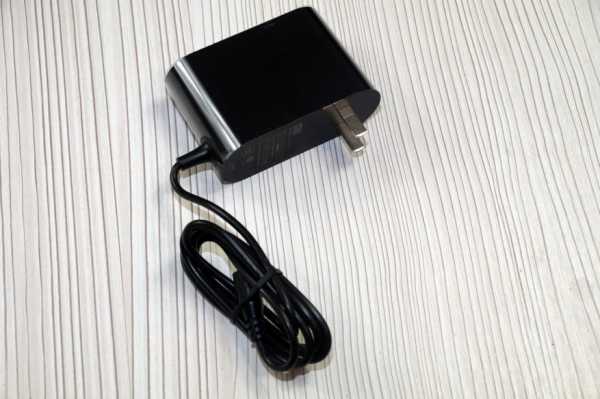

Блок питания с китайской вилкой выдает 12 вольт и 3 ампера, что согласитесь принципе достаточно немало, но так как внутри находится у нас жесткий диск то этого как раз хватает, чтобы его раскрутить. При подключении БП с меньшей силой тока винт банально не раскручивается.

Внешний вид.

Mi HD почти полная копия своего младшего брата PRO, который без жесткого диска. Если поставить рядом, то практически и не отличишь. Или Сяомовцы просто решили сэкономить и не создавать разные корпуса для разных роутеров?!

Порты вынесены на заднюю часть роутера.

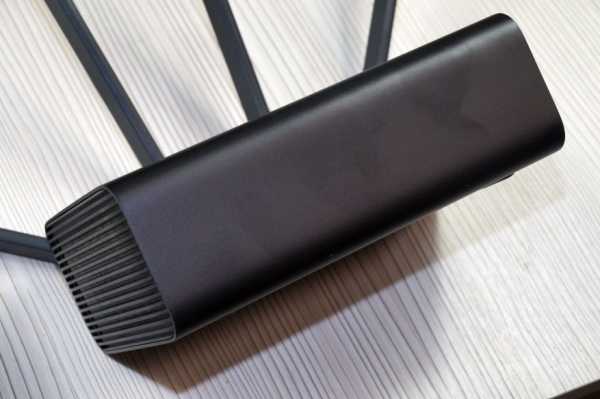

Достаточно массивный алюминиевый корпус со скругленными углами. На левой и правой грани расположены пластиковые вставки. Они не только выполняют декоративную роль, но и являются вентиляционными отверстиями для лучшей циркуляции воздуха и отвода тепла от жесткого диска и компонентов роутера.





На передней части вроде ничего и нет, но где-то внутри спрятан небольшой светодиод, который сигнализирует нам о различных режимах работы роутера.

Еле заметный индикатор работает в трех режимах, оранжевый не готов к работе, синий нормальная работы, а красный ошибка. Спать ночью не мешает.

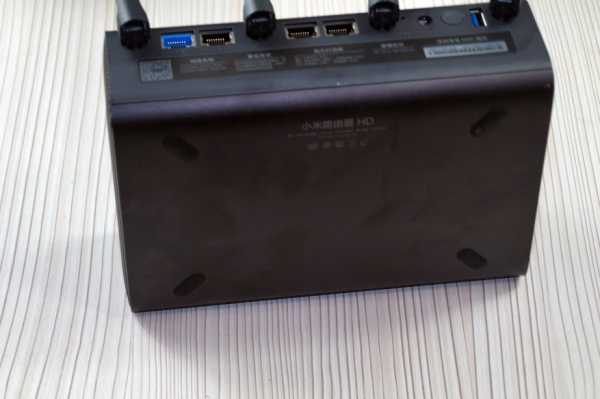

На нижней части роутера наклеены противоскользящие резиновые наклейки.

В задней части расположился 1 WAN порт и 3 LAN порта, как и в HD версии, все порты гигабитные. Далее находится «утопленная» в корпусе кнопка сброса, кнопка включения и порт USB 3.0 для подключения флешки или внешнего жесткого диска для бэкапа.



Индикация всех LAN и WAN портов также присутствует.

Размеры роутера 19.0 * 12.5 сантиметра. Толщина 6,6 сантиметра, а длина антенны — 16,4 сантиметра.



Внутренности.

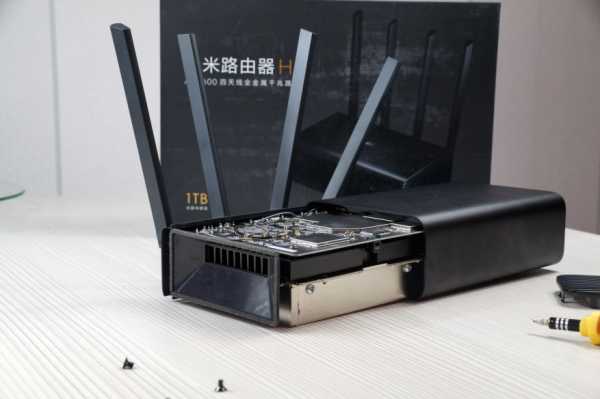

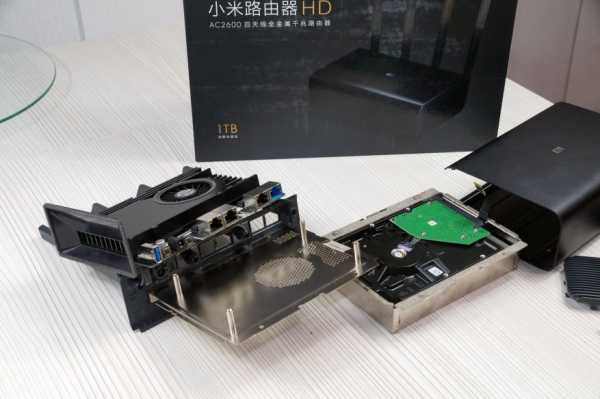

Чтобы разобрать роутер, допустим, чтобы заменить жесткий диск, или же просто проверить что там внутри или почистить кулер, нам необходимо снять резиновые накладки. Они приклеены неплохо, я вот даже одно оборвал. Под одной из накладок — наклейка, при повреждении которой теряются гарантия. Ну так как гарантии у нас особо и нет, поэтому терять нам нечего.

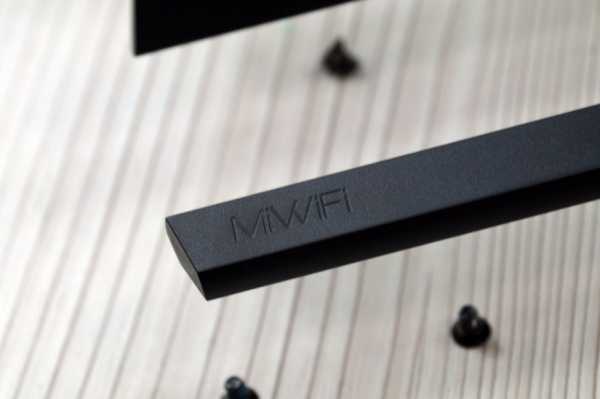

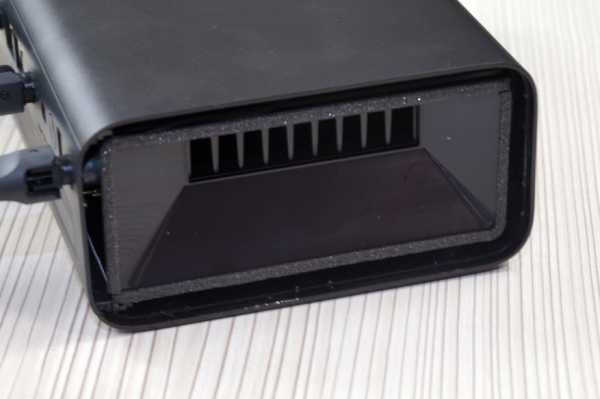

Сняв левую пластиковую заглушку видим вот такой вот Turbo выдув. С охлаждением у этого роутера всё должно быть в порядке.

Выкручиваем четыре винта в нижней части и немного двигаем алюминиевую и полностью цельнометаллическую крышку, чтобы достать внутренности.

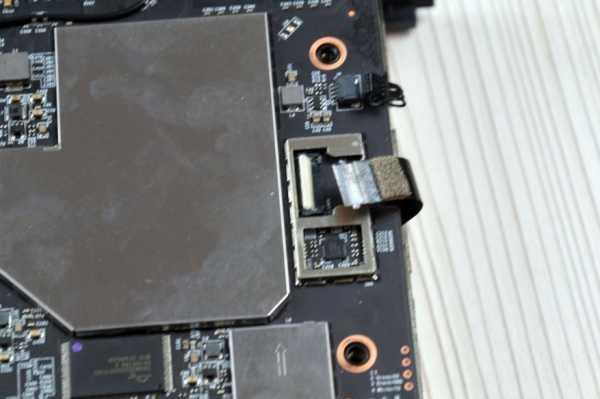

К плате у меня претензий нет, не смытого флюса нет. Каждая антенна подключена к своему разъему, фейковых антенн в линейке роутеров от Сяоми я не видел, но чем китайцы не шутят...

Под металлическим кожухом куча различных мелких электронных компонентов.

Жесткий диск находится в своеобразной корзине расположенный в нижней части роутера.

Аккуратно, чтобы не порвать, отсоединяем кабель идущий от жесткого диска.

Как я и говорил выше, с охлаждением роутера всё очень хорошо, кроме массивного радиатора на всю плату, сверху еще присутствует небольшой кулер. Который в случае превышения заданной температуры включается и охлаждает наш роутер.

Компоненты роутера.

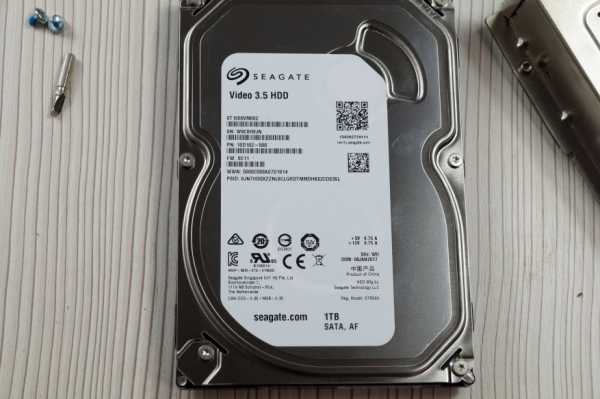

Внутри роутера установлен 3.5 дюймовый жесткий диск Seagate ST1000VM002 объемом 1 терабайт.



Web интерфейс.

Если вы хоть 1 раз видели другие обзоры роутеров от Xiaomi, или являетесь владельцем оного — смело проматывайте ниже. Практически ничего нового в интерфейсе не появилось. По умолчанию IP роутера 192.168.31.1, пароль на WiFi отсутствует, но устанавливается при первом подключении. Информация о количестве подключенных устройств, скорости, потреблению трафика, загрузке CPU и памяти роутера — на начальной странице.

Небольшое отличие — это наличие отдельной вкладки с информацией о жестком диске. Доступна информация SMART, скорость записи и чтения, статистика по типам файлов.

Кроме этого можно проверить диск на наличие ошибок, включить возможность «сна» или отформатировать его. Сяоми предупреждает, что переключение USB с 2.0 на 3.0 может пагубно влиять на 2,4 ГГц WiFi, но при тестах разницы я откровенно не заметил.

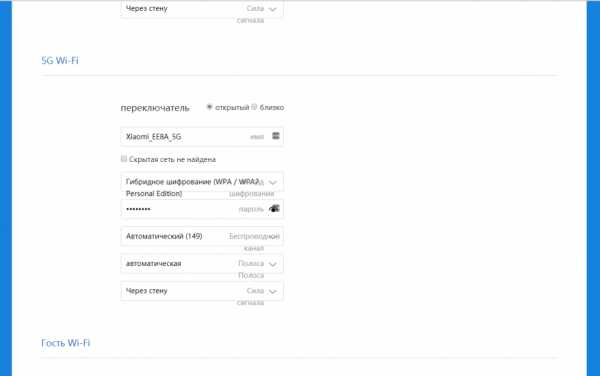

Настройки WiFi.

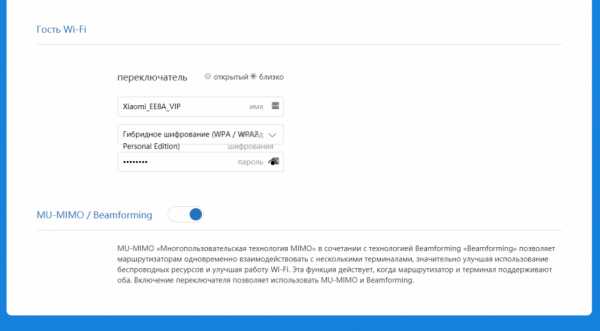

Удобно, что присутствует возможность создать гостевую WiFi для друзей или, допустим, клиентов. Поддержка технологии MU-MIMO по умолчанию включена.

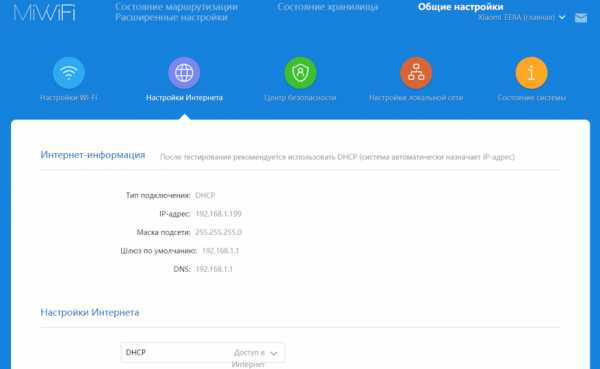

В настройках интернета можно указать или DHCP ( по умолчанию), или статический IP, либо выбрать PPPoE подключение.


При необходимости можно изменить скорость Wan порта и/или клонировать MAC адрес.

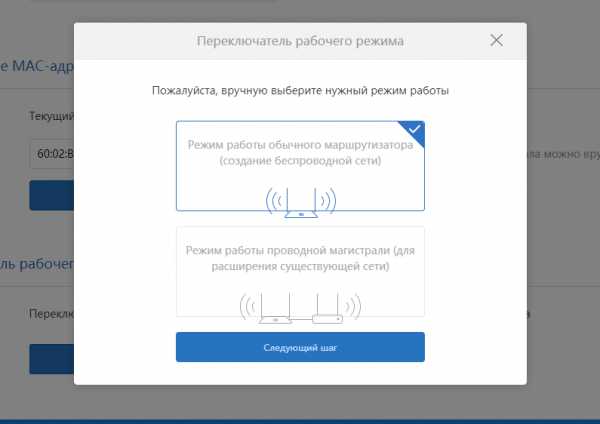

Роутер может работать как отдельное, самостоятельное устройство, так и в режиме репитера.

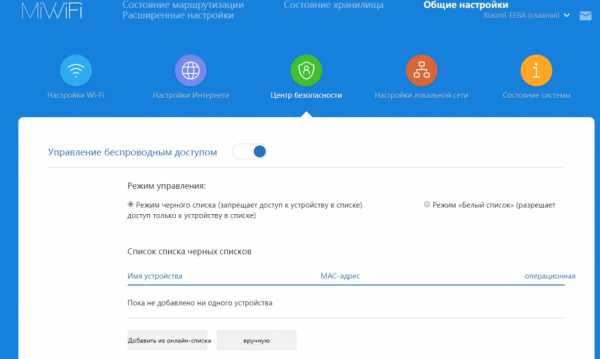

Можно создавать свои «белые» и «черные» списки MAC устройств для управления доступом. Там же находится возможность смены пароля администратора. Смена логина, к сожалению, не предусмотрена.

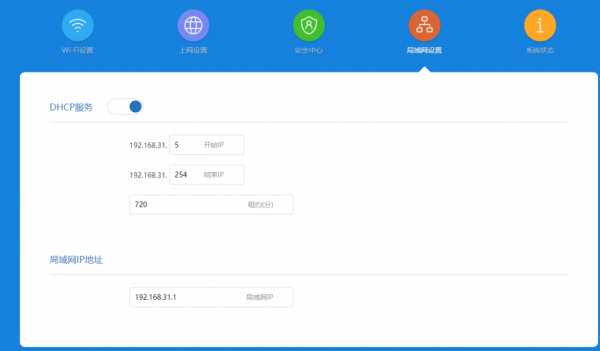

Настройки DHCP.

Обновления присутствуют, но чейнджлог на китайском языке. Альтернативной прошивки на этот роутер пока нет!

Возможность добавления статических IP внутри локальной сети.

Если провайдер не предоставляет статический IP, а получить доступ на роутер необходимо — пользуемся DDNS сервисами.

При необходимости делаем переадресацию портов.

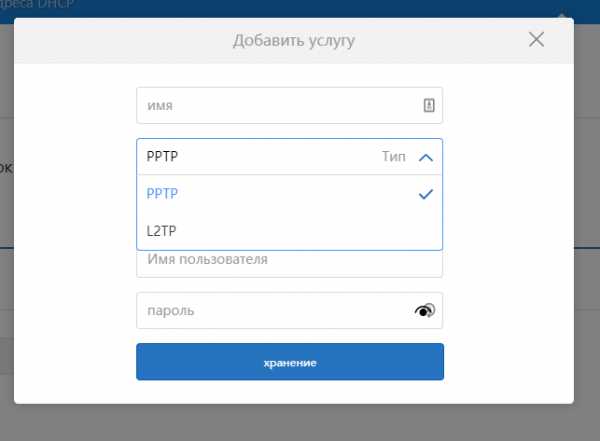

Из VPN подключений доступно либо PPTP или L2TP соединение.

Мобильное приложение.

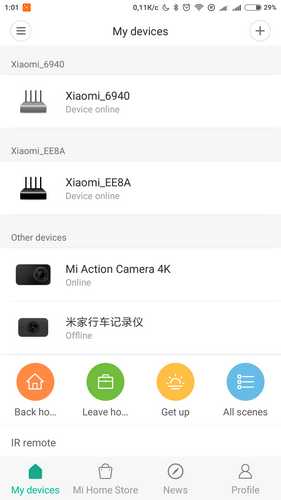

В экосистему умного дома роутер добавляется как и любой другой девайс, поиск и установка дополнительного плагина.

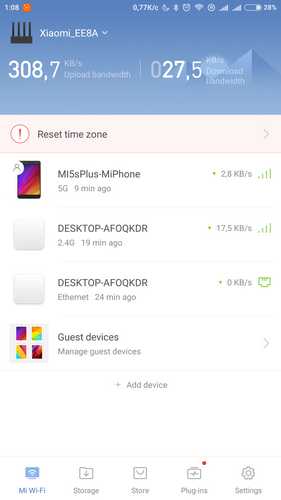

В основном окне — список подключенных устройств, скорость сети. В нижней части дополнительный вкладки.

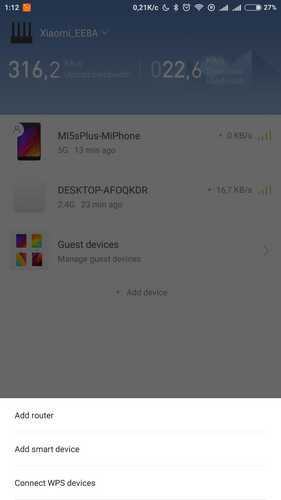

Физической кнопки VPS нет, поэтому для подключения других устройств, при необходимости, придется использовать мобильный телефон.

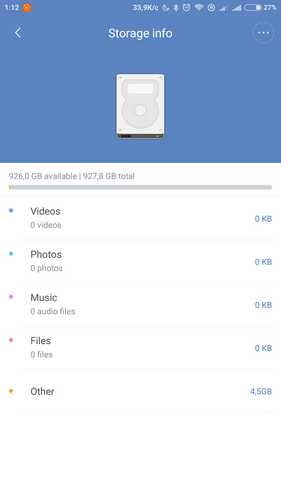

Во вкладе «Storage» можно управлять папками, файлами в них удалять/скачивать/закачивать различный контент.

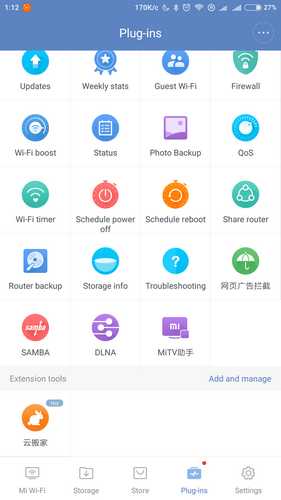

Присутствует возможность выбора различных плагинов, для более удобной работы с роутером.

Например, можно узнать сколько места еще доступно или сделать бекап всей информации на внешний HDD.



Даже если лень идти к компьютеру настройками роутера можно управлять с телефона. Начиная от банальной перезагрузки, заканчивая управлением WiFi сетями.


Очень удобно, что сразу с мобильного телефона можно или автоматически, или выборочно закачивать фотографии и/или видео файлы. Скорость передачи данных через 5.0 ГГц Wi-Fi составила 2,4 MB/S.


Дополнительное ПО.

На ПК можно установить клиент MiWiFi. Особых фишек в нем и нет, но как бонус можно выбрать папки для синхронизации и/или ассоциацию с .torrent файлами.


На роутере создается отдельная папка для торрент файлов. Но скорость как на WiFi, так и на «шнурке» выше 800 К/s не поднялась… Так, что проще скачать фильм на ПК, а потом уже залить на роутер.


В локальной сети роутер доступен по IP адресу. Папки можно переименовать и/или создать свои.
Тесты.

У меня дома в работе находится еще два роутера mini, 3G и HD.

WiFi сети, я назову в соответствии с моделями:

mini — Businka; Businka_5G

3G — Businka3G; Businka3G_5G

HD — Xiaomi_EE8A_1175; Xiaomi_EE8A_1175_5G


Роутер 3G и HD в одной комнате, роутер mini этажом ниже.

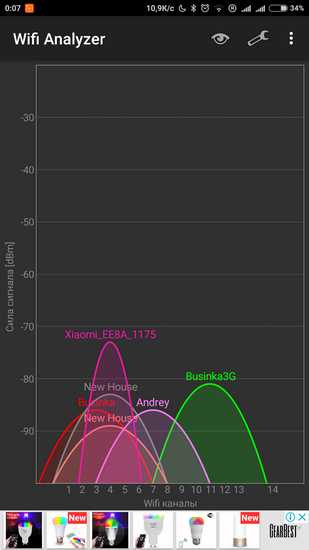

2,4 ГГц — сила сигнала HD сопоставима с 3G.

А вот 5,0 ГГц — у HD сила сигнала немного выше чем3G.

А вот пройдя 30 метров в диапазоне 2,4 ГГц первенство берет Xiaomi HD

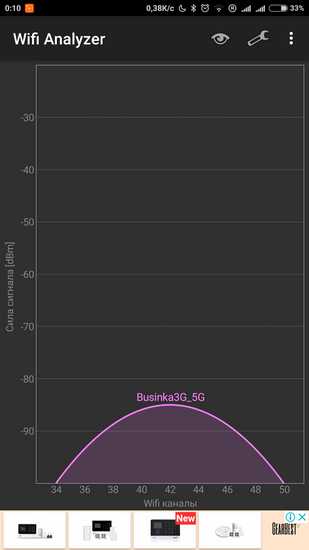

А вот при переключении на 5,0 ГГц сюрприз. Смартфон видит только роутер3G .



Скорость записи на встроенный жесткий диск подключение по Ethernet кабелю.

Запись в папку с ПК — 51,3 Мб/с.

Копирование с папки в папку «внутри» роутера — 33,2 Мб/с.

Скачивание с роутера на ПК — 79,9 Мб/с.

При использовании WiFi 2.4 ГГц, скорость передачи данных с ПК на роутер составила не более — 6,23 Мб/с.

Скорость скачивания — 5,89 Мб/с.

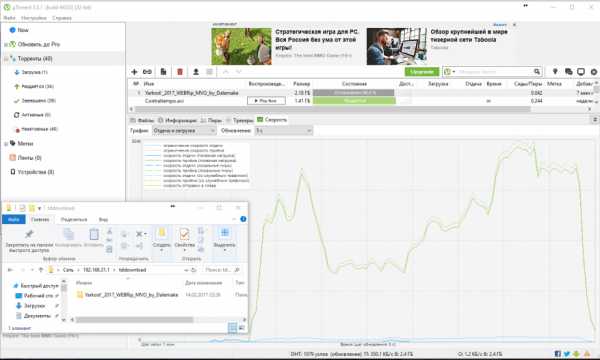

Качаем торрент средствами компа на HDD роутера — подключении по шнурку.

Видеообзор.





Xiaomi 2600Mbps 1TB Wireless Router HDза 199.99$

Xiaomi Mi R3P 2600Mbps Wireless Router Proза 85.99$

www.ixbt.com

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/pk-region.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/pk-region.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
