Что такое gpon технология: PON — пассивные оптические сети

Содержание

ТОП-5 лучших моделей от WiFiGid

Всем привет! Сегодня мы поговорим про GPON модемы-роутеры. Скажу сразу, что подобных аппаратов не так много на рынке, связано это с тем, что технология xPON пока не такая популярная, а интернет до квартиры пользователя тянут с помощью витой пары. В любом случае оптоволоконные линии даже на такой маленький период будут куда надежнее старой доброй «витухи». Связано это с полной невосприимчивостью оптики к электромагнитным волнам.

В статье я представил, как бюджетные обычные модели, так и топовые – с поддержками беспроводных стандартов Wi-Fi 5-го и 6-го поколения. Если у вас возникнут вопросы, или вам что-то будет непонятно, то вы всегда сможете обратиться ко мне в комментариях – и я вам помогу.

Советую более подробно почитать про саму технологию PON тут.

Двухканальный Zyxel PX7501-B0

Новейший GPON роутер, который поддерживает новый стандарт WiFi 6 (11ax). Беспроводная сеть двухполосная, что обеспечивает надежную работу с большим количеством устройств. Есть USB версии 3.0. Входной порт 10GbE LAN поддерживает скорость до 10 Гбит в секунду. Остальные четыре локальные входы работают на скорости до 1000 Мбит. Максимальная скорость в беспроводном пространстве достигает до 6000 Мбит в секунду. Есть поддержка MU-MIMO. На данный момент является лучшим из всех представленных на рынке.

Стандарты802.11 b / g / n / ax (2,4 ГГц)

802.11 a / n / ac / ax (5 ГГц)

Скорость DS / US До  9,9 Гбит в секунду
Брандмауэр статической проверки пакетов (SPI)есть
Фильтрация MAC / IP / URL адресовесть
Интерфейсы10GbE LAN (1)

1GbE LA (4)

VoIPДва порта FXS RJ-11 (6P2C)
USB 3.01



Keenetic Ultra KN-1810

Оптический ONT модем GPON имеет 4 антенны с коэффициентом усиления 5 дБи. Плюс роутера в том, что его можно использовать как c обычным интерфейсом (RJ-45), так и с совмещенным портом SFP для оптоволокна. Есть поддержка почти всех известных 3G/4G модемов. Единственный минус в том, что аппарат стоит достаточно дорого. Есть поддержка Mesh Wi-Fi сетей. По сравнению с прошлой моделью работает с WiFi версии 5 (ac) и скорость в беспроводном пространстве меньше – до 1700 Мбит в секунду. Но этого обычным пользователям должно хватить с головой.

Если говорить проще, то это более мощная версия Keenetic Giga KN-1010 – про него вы также можете почитать тут.

ПроцессорMT7621A 880 МГц, 2 ядра
Оперативная память256 Мбайт DDR3
Flash-память128 Мбайт
Антенны5 дБи
Физические интерфейсы5 x 1 Гбит/с: 4 x RJ-45, 1 x Combo RJ-45/SFP
USB1 x USB 2.0, 1 x USB 3.0
MU-MIMOесть
Частоты2.4 и 5 ГГц

TP-Link TX-VG1530 N300

Скорость входящего трафика достигает отметки до почти 2,5 Гбит/с. Есть USB версии 2.0. Есть также два порта FXS (RJ11). ONT-роутер имеет 2 антенны по 5 дБи. В беспроводном пространстве работает только с частотой 2.4 ГГц, а скорость при этом может достигать отметки не выше 300 Мбит в секунду. По сути это более бюджетный вариант для использования оптоволокна. Но так как скорость Wi-Fi не такая высокая, то полное преимущество оптики вы сможете почувствовать только при прямом подключении по проводу, так как локальные входы имеют скорость в 1 Гбит/с.

Порты1 GPON (разъём SC/APC)

4 локальных RJ-45

2 FXS (разъём RJ11)

1 USB 2.0

Wi-Fi2.4ГГц
Беспроводные стандартыIEEE 802.11b, 802.11g, 802.11n
Локальные портыLAN 10/100/1000 Мбит/с (разъём RJ45)

ZTE F660

Хоть этот GPON маршрутизатор и работает только на частоте 2.4 ГГц, в беспроводном пространстве он отлично подойдет для небольшого офиса, так как может выдержать работу до 100 клиентов. Есть как PON вход стандарта SC/APC, так и 4 порта по 100 Мбит. Скорость входящего трафика может достигать почти 2,4 Гбит. Есть два телефонных интерфейса для подключения телефонной линии. Более детально про него – читаем тут.

Беспроводные стандартыIEEE 802.11b/g/n
VoIPесть
USB1 с версией 2.0
Wi-Fi2.4 ГГц
Чувствительность RX-28 дБм (1490 нм)
Локальные интерфейсыДо 100 Мбит в секунду



Huawei EchoLife HG8247H

Совершенно обычный аппарат, который имеет поддержку как оптического кабеля, так и телефонных линий. Стоит дешево, а частенько его подключают работники Ростелеком. На самом деле ничего особенного в нем нет, но он стабильно и хорошо работает с технологией PON.

Порты2POTS+4GE+1USB
Wi-Fi2.4 ГГц
Стандарты вай-файIEEE 802. 11b/g/n



PON — Википедия

PON (аббр. от англ. Passive optical network, пассивная оптическая сеть) — технология пассивных оптических сетей.

Распределительная сеть доступа PON основана на древовидной волоконно-кабельной архитектуре с пассивными оптическими разветвителями (т.н. сплиттерами) на узлах, представляет экономичный способ обеспечить широкополосную передачу информации. При этом архитектура PON обладает необходимой эффективностью наращивания узлов сети и пропускной способности в зависимости от настоящих и будущих потребностей абонентов.

Первые шаги в технологии PON были предприняты в 1995 году, когда группа из 7 компаний (British Telecom, France Telecom, Deutsche Telecom, NTT, KPN, Telefonica и Telecom Italia) создала консорциум для реализации идеи множественного доступа по одному волокну. Эта организация, поддерживаемая ITU-T, получила название FSAN (англ. full service access network). Много новых членов, как операторов, так и производителей оборудования, вошло в неё в конце 1990-х годов. Целью FSAN была разработка общих рекомендаций и требований к оборудованию PON для того, чтобы производители оборудования и операторы могли сосуществовать вместе на конкурентном рынке систем доступа PON. На ноябрь 2011 года в FSAN состояло 26 операторов и 50 производителей[1]. FSAN работает в тесном сотрудничестве с такими организациями по стандартизации, как ITU-T, ETSI и ATM Forum.

Развитие стандартов PONПравить

Стандарты NGPON 2 представляют собой спецификации дальнейшего развития технологий GPON и EPON. Сегодня на роль стандарта NGPON 2 претендуют как минимум три технологии:[3]

  • «Чистая» (pure) WDM PON
  • Гибридная (TDM/WDM) TWDM PON
  • UDWDM (Ultra Dense WDM) PON

Принцип действия PONПравить

  Downstream traffic in active (top) vs. passive optical network

Основная идея архитектуры PON — использование всего одного приёмопередающего модуля в OLT (англ. optical line terminal) для передачи информации множеству абонентских устройств ONT (optical network terminal в терминологии ITU-T), также называемых ONU (optical network unit) в терминологии IEEE и приёма информации от них.

Число абонентских узлов, подключенных к одному приёмопередающему модулю OLT, может быть настолько большим, насколько позволяет бюджет мощности и максимальная скорость приёмопередающей аппаратуры. Для передачи потока информации от OLT к ONT — прямого (нисходящего) потока, как правило, используется инфракрасное излучение с длиной волны 1490 нм. Наоборот, потоки данных от разных абонентских узлов в центральный узел, совместно образующие обратный (восходящий) поток, передаются на длине волны 1310 нм. Для передачи сигнала телевидения используется длина волны 1550 нм. В OLT и ONT встроены мультиплексоры WDM, разделяющие исходящие и входящие потоки.

Прямой потокПравить

Прямой поток на уровне оптических сигналов является широковещательным. Каждый абонентский узел ONT, читая адресные поля, выделяет из этого общего потока предназначенную только ему часть информации. Фактически мы имеем дело с распределённым демультиплексором.

Обратный потокПравить

Все абонентские узлы ONT ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию множественного доступа с временным разделением TDMA (time division multiple access). Чтобы исключить возможность пересечения сигналов от разных ONT, для каждого из них устанавливается своё индивидуальное расписание по передаче данных с учётом поправки на задержку, связанную с удалением данного ONT от OLT. Эту задачу решает протокол TDMA.

Топологии сетей доступаПравить

Существуют четыре основные топологии построения оптических сетей доступа:

  • «кольцо»;
  • «точка-точка»;
  • «дерево с активными узлами»;
  • «дерево с пассивными узлами» - самая распространенная топология построения.

Производители сетевого оборудования PONПравить

В настоящее время активное оборудование GPONпроизводится несколькими крупными компаниями:

  • Huawei - Китай;
  • ZTE - Китай;
  • Nokia - Финляндия;
  • Eltex - Россия;
  • GCom - Китай;
  • C-Data - Китай и другие;
  • BDcom[4]-Китай

Преимущества и недостаткиПравить

Преимущества технологии PONПравить

  • отсутствие промежуточных активных узлов;
  • экономия оптических приёмопередатчиков в центральном узле;
  • экономия волокон;
  • Удобство проектирования для частного сектора жилых домов
  • одно оптическое волокно на 64 Абонента

Древовидная топология P2MP позволяет оптимизировать размещение оптических разветвителей, исходя из реального расположения абонентов, затрат на прокладку ОК и эксплуатацию кабельной сети.

Недостатки сетевой технологии PONПравить

К недостаткам можно отнести:

  • возросшую сложность технологии PON;
  • отсутствие резервирования в простейшей топологии дерева;
  • частые обрывы связи.
  • довольно часто используются оптические делители

основные отличия – Information Security Squad

Технологии GPON и GEPON являются уникальными решениями по организации широкополосного мультисервисного доступа через волоконно-оптическую линию связи, использующими минимум активного оборудования. Технологии применяются для создания пассивных оптоволоконных сетей, обеспечивающих множественный абонентский доступ к сервисам, предоставляемым провайдером. Рассмотрим особенности технологий, и чем они отличаются по функциональным возможностям.

Технология GPON

Технология GPON была разработана специалистами Института электросвязи ITU-T SG15, поддержанными FSAN, на основе структуры цифровой иерархии SDH. Идея состоит в передаче станцией широковещательного абонентского трафика по одному оптоволокну, используя временное мультиплексирование и разделение передающего/приемного тракта по длине волны.

Неординарным решением стала инкапсуляция потоков TDM, E1 и кадров Ethernet в формат кадров GEM, а затем кадров GTC, отправляемых абонентам. На абонентской стороне индивидуальный цифровой поток, передаваемый световым излучением, выделяется из общего трафика при помощи сплиттеров. Уникальность технологии заключается в отсутствии активного оборудования между станцией и абонентом. Приемо-передающий оптический тракт строится только на пассивных технических устройствах.

GPON работает в асимметричном режиме, поддерживая скорость трафика:

  • нисходящий поток (к абонентам) – 2,5 Гбит/с;
  • восходящий поток (к станции) – 1,25 Гбит/с.

Технология реализуется, в основном, по древовидной топологии 1х128 при максимальном радиусе сети до 20 километров. Линейное кодирование без возврата к нулю позволило добиться высокой скорости передачи информации. Полоса пропускания используется с эффективностью более 95%.

Технология GEPON

Технология GEPON создана сотрудниками Института инженеров IEEE в кооперации с EFMA.

Основой решения стал потенциал Ethernet, использованный для оригинальных разработок. В принятом стандарте поток данных передается от станции к множеству абонентов по одному оптическому волокну в формате кадров Ethernet без дополнительной обработки.

Абонентские устройства принимают широковещательный трафик, обрабатывая кадры, адресованные непосредственно им. Для избежания конфликта между индивидуальными сигналами от абонентов в восходящем потоке разработчики применили возможности специального протокола управления множественными узлами (MPCP).

Используемое избыточное кодирование 8B/10B отличается низкой эффективностью поскольку снижает пропускную способность на 20%. Топология сети рассчитана на подключение до 64 абонентов с дальностью до 30 км.

GEPON функционирует в симметричном режиме, поддерживая скорость потока «станция – абоненты» и обратного в пределах 1,25 Гбит/с. Полоса пропускания используется с эффективностью менее 70%.

Станционное оборудование

В пассивной оптической сети, организуемой по технологии GPON или GEPON, используется однотипное станционное оборудование, которое устанавливается у провайдера. В каталоге АО «Компонент» представлены оптические линейные терминалы на 256 и 512 абонентов, изготовленные на собственном производстве, а также модели Ethernet-коммутаторов производителя Eltex.

Приемопередатчики OLT передают/принимают информацию на длине волны 1490/1310 нм. При предоставлении услуги цифрового TV используется 1550 нм. Видеопоток, преобразованный в оптическое излучение, передается в оптоволоконный тракт через WDM фильтр.

Абонентские терминалы

Абонентские терминалы GPON и GEPON размещаются у абонентов, выполняя функции по приему оптического сигнала, переданного станционным оборудованием, оптико-электрическому преобразованию сигналов и выделению индивидуальной цифровой информации из общего трафика. Прием и передача осуществляются на длинах волн, обратных линейному терминалу. Персональный цифровой трафик поступает на компьютер, телевизор, IP телефон клиента сети.

В пассивных оптических сетях применяются два типа абонентских терминалов:

  • ONT (Оптические сетевые терминалы) – возможно подключение лишь одного абонента.
  • ONU (Оптические сетевые единицы) – возможно подключение большого количества абонентов.

На сайте АО «Компонент» можно приобрести абонентские терминалы любого типа с набором параметров, позволяющим реализовать проект любой сложности. Выбрав наше оборудование, заказчики смогут укомплектовать пассивную оптическую сеть устройствами, полностью отвечающими современным требованиям.

Основные отличия технологий GPON и GEPON

Из изложенной информации можно сделать вывод, что при большой схожести технологий GPON и GEPON имеется ряд отличий. Для большей наглядности отразим отличающиеся параметры технологий в таблице:

На практике широко применяются обе технологии в зависимости от особенностей конкретного проектного решения, учитывающего территориальное расположение, удаленность и количество абонентов, предоставляемые услуги и некоторые другие факторы.

АО «Компонент»: лучшее оборудование GPON и GEPON

АО «Компонент» продает высокотехнологичное оборудование GPON и GEPON, изготовленное на собственном производстве. Обращайтесь к нам при необходимости строительства пассивной оптической сети любого масштаба и архитектуры. Вам помогут с выбором оборудования, полностью соответствующего специфике проекта и особенностям топологии сети.

Помимо активного оборудования PON у нас можно купить волоконно-оптический кабель любого типа и стандарта, а также пассивные технические устройства (разветвители, сплиттеры, WDM фильтры), необходимые для строительства пассивной оптической сети, по разумным ценам.

Что такое технология GPON

Первый компьютерный сеанс связи произошел примерно 50 лет назад в Соединенных Штатах Америки. Расстояние между точками составляло 640 км. Данное событие дало начало зарождению «Глобальной паутины». Но до Интернета существовала другая сеть – ARPANET, доступная лишь избранному кругу предриятий и физических лиц. Посторонние владельцы компьютеров смогли подключаться к ней только с 1991 года. В 1993 году появился веб-браузер NCSA Mosaic. Его появление стало предпосылкой массового развития Интернета.

Но в скором времени одной лишь возможности доступа к сети пользователям стало недостаточно. Они хотели бы передавать и получать данные на высокой скорости. В связи с этим появились такие понятия, как «скорость передачи информации в битах» и «полоса пропускания».

Сегодня подключиться к сети Интернет возможно проводным или беспроводным способом. Относительно недавно в нашу жизнь стала внедряться проводная технология GPON и уже успела завоевать огромную популярность в области цифровых коммуникаций.  Наиболее быстро она стала развиваться в Японии, Южной Корее, Соединенных Штатах Америки и странах Евросоюза. Да и в России уже насчитывается несколько сотен тысяч абонентов сети. Эксперты уверены, что это нововведение имеет широкие перспективы и может составить достойную конкуренцию технологиям GEPON и PON.

Технология GPON продвигается крупнейшими российскими провайдерами: Ростелеком, МГТС, Мегафон. Это говорит о том, что она пользуется большой популярностью. Давайте более подробно рассмотрим принцип ее действия.

Что такое GPON, как он устроен и как работает

Аббревиатура GPON расшифровывается как Gigabit Passive Optcal Network (гигабайтные пассивные оптические системы). С помощью данной оптической сети провайдер обеспечивает доступ к телефонии, телевидению и Интернету, скорость передачи данных которого составляет 1 ГБ в секунду. При этом скорость входящего канала равна скорости исходящего.

Установив оборудование GPON, вы сможете подключаться к Интернету со скоростью 10 Мбит/сек.-2,5 Гбит/сек. Подключение происходит через ONT модем со встроенным Wi-Fi. Это обеспечивает возможность захода в сеть с любого устройства.

Технология GPON позволяет одновременно использовать несколько телефонных номеров. Кроме этого, доступны следующие дополнительные услуги:

  • SIP-телефония;
  • охранно-пожарная сигнализация;
  • видеонаблюдение;
  • телеметрия;
  • цифровое интерактивное телевидение, включающее HD-контент.

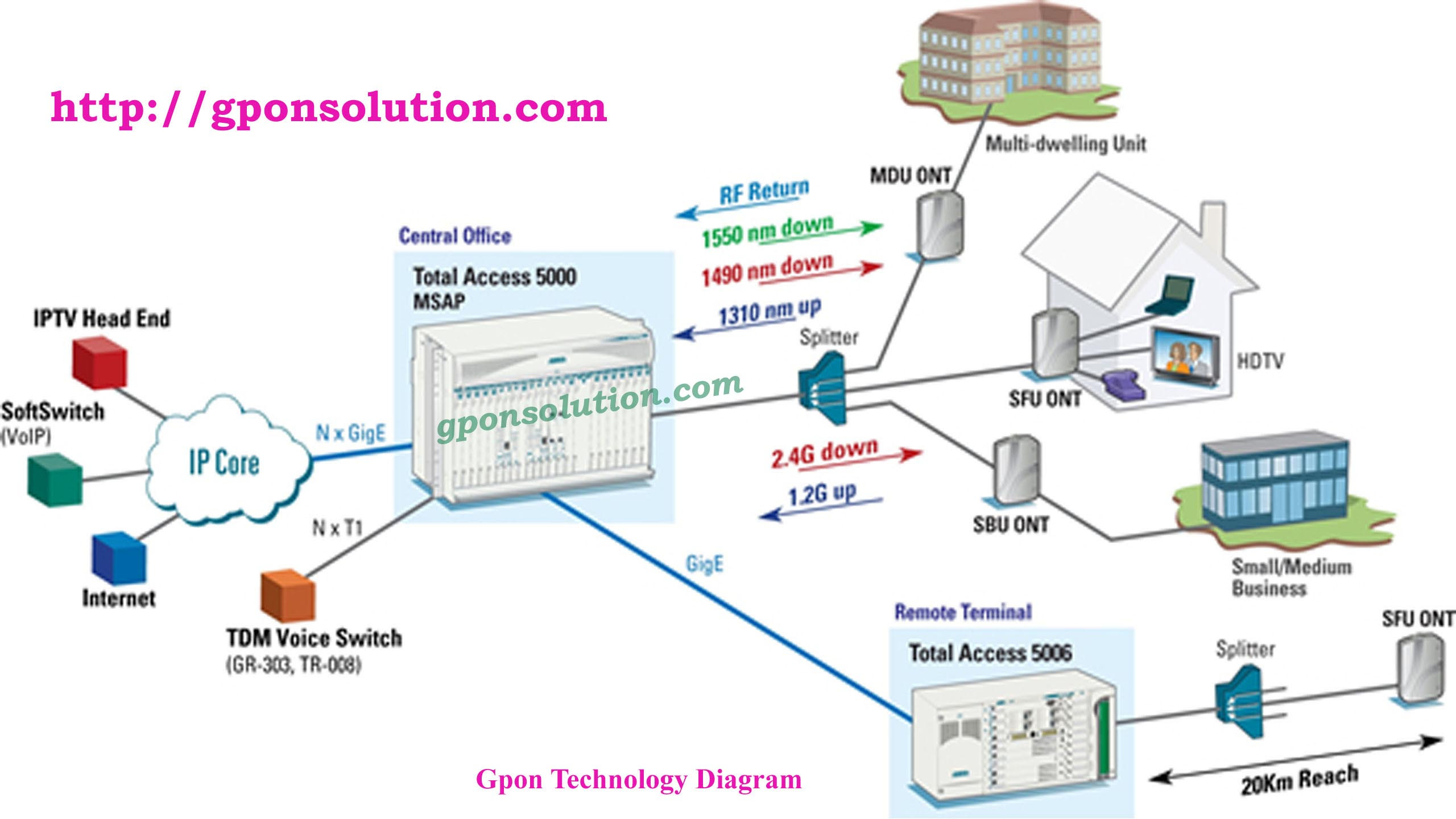

По топологии GPON похож на древо. На его узлы устанавливаются пассивные разветвители, называемые сплиттерами. Специалисты заводят в частный дом, квартиру или офис абонента оптоволоконный кабель, устанавливают оптическую розетку и подсоединяют оптический модем, который правильнее называть GPON-терминалом.

По внешнему виду это устройство напоминает роутер Wi-Fi, но вместо Ethernet-разъема в нем используется внешний оптический порт стандарта SC. К этому маршрутизатору можно подключить следующие устройства:

  • телевизор;
  • ноутбук;
  • стационарный компьютер;
  • мобильный телефон;
  • планшет.

Данная технология позволяет клиенту пользоваться всем потенциалом оптоволоконного кабеля, обеспечивающего высокую скорость и качество передачи данных. К слову, при подключении Интернета по технологии ADSL на один многоквартирный дом выделяется один канал, который делится между всеми абонентами.

Оборудование

В настоящее время модемы для оптоволоконных сетей производят различные компании.

Самыми распространенными являются:

Если перед вами стоит выбор, отдайте предпочтение модему HG8245 или HG8247 производства Huawei, поскольку эти устройства работают лучше всех. Оборудование других фирм имеет более низкое качество, что отражается на работе системы.

Достоинства и недостатки технологии GPON

Технология GPON на фоне небольшого количества недостатков имеет массу достоинств, за что пользуется большой популярностью.

Достоинства:

  • заведение оптоволокна непосредственно к пользователю;
  • высокая пропускная способность канала;
  • независимость оптоволокна от электромагнитных помех;
  • невозможность подключения к сети сторонних пользователей;
  • отсутствие проблем со стороны линейно-кабельной сети в часы пиковых нагрузок;
  • возможность одновременного подключения нескольких услуг с одного канала;
  • отсутствие промежуточного оборудования на участке т пользователя до АТС;
  • неподверженность воздействию влаги за счет отсутствия в системе электричества;
  • отсутствие опасности удара электротоком.

Недостатки:

  • чувствительность кабеля к перегибам;
  • возможность повреждения кабеля домашними животными при условии его укладки по полу.

Следующий момент относится не к недостаткам, а скорее к особенностям оптоволоконной сети. Чтобы сократить протяженность линии, специалисты устанавливают модем возле отверстия, через которое протянули оптоволокно. Поэтому здесь же необходимо расположить розетку на 220 Вольт. Ее установкой также могут заняться специалисты.

Несколько слов о монтаже. Осуществлять его должны только профессионалы.

Самостоятельно подсоединиться к сети GPON вы не сможете по нескольким причинам:

  1. Во-первых, заводить в квартиру оптоволоконный кабель будут в любом случае специалисты провайдера.
  2. Во-вторых, необходимо приобрести стационарный OLT-терминал, поддерживаемый ONT-роутером. Если вы ошибетесь с выбором, система работать не будет.
  3. В-третьих, абонентские модемы, предоставляемые провайдерами, настраиваются автоматически, если они входят в перечень поддерживаемых. Самостоятельно вы не сможете настроить свои девайсы.

Подводя итог, можно сказать о том, что технология GPON несомненно является перспективной, поскольку предоставляет абонентам широкий спектр услуг. Наличие некоторых недостатков перекрывается теми достоинствами, которыми данная технология обладает. Но заниматься монтажом системы должны только специалисты.



Технология GPON

GPON (GigabitPON) — это пассивная оптическая сеть, обеспечивающая многофункциональный широкополосный доступ в Интернет с качественным и надежным соединением на беспрецедентно высоких скоростях — до 1 Гбит/с. По одному оптоволоконному кабелю, проведенному непосредственно в квартиру, абонент получает услуги передачи данных и телефонии с гарантированным качеством обслуживания.

На сегодняшний день GPON — самая прогрессивная и перспективная технология доступа в Интернет, способная обеспечить стремительно растущие потребности в скорости обмена информацией. GPON не только полностью отвечает современным требованиям, но и обладает ресурсами и потенциалом для обеспечения развития технологий связи в будущем.

Узнать, как изменится ваша квартира с GPON.

Преимущества GPON

  • Новый стандарт скоростей доступа в Интернет — от 10 Мбит/с до 1 Гбит/с.
    • загрузка данных из Интернета — в 10 раз быстрее максимально возможной на ADSL;
    • выгрузка данных в Интернет — в 100 раз быстрее, скорость обратного канала до 200 Мбит/с.
  • Высокое качество соединения без обрывов и помех.
  • Предоставление всего ресурса оптического кабеля одному абоненту.
  • Мультисервисный пакет услуг, подключаемых по одному кабелю: Интернет, Домашний телефон и Домашнее ТВ (с поддержкой HD).
  • Единый счет для оплаты всех услуг.
  • Возможность оплаты в кредит по системе «Плати потом».

Как работает GPON

Обеспечение доступа в Интернет по технологии GPON предполагает замену устаревших медных кабелей на более прогрессивные оптоволоконные, обладающие значительно большей пропускной способностью. Сигнал по такому кабелю проходит посредством светового, а не электрического импульса. Световой импульс проходит по стеклянному волокну, обеспечивая более надежный сигнал и высокую скорость при низких энергозатратах.

Технология GPON предусматривает прокладку оптоволоконного кабеля непосредственно в квартиру абонента, а не ко всему зданию, что гарантирует постоянную скорость доступа в Интернет и исключает сбои в работе из-за перегрузки сети. Для подключения к технологии GPON абоненту бесплатно устанавливается модем — ONT (Optical Network Terminal), благодаря которому подключение всех услуг в дальнейшем происходит удаленно и в одном устройстве. Модем имеет встроенный Wi-Fi, по сети которого можно работать без проводов с любого устройства.

Перспективы развития

Сегодня с уверенностью можно сказать, что технология GPON не только идет в ногу со временем, но и во многом опережает его, расширяя границы возможного. Новый стандарт скоростей позволит постоянно пополнять пакет предоставляемых услуг. Видеонаблюдение, телеметрия, охранно-тревожная сигнализация и другие услуги с помощью технологии GPON становятся доступны для абонентов. Ресурсы технологии позволяют говорить о перспективах разработки и внедрения множества других услуг для лучшего качества жизни.

GPON в России и в мире

GPON стремительно развивается в США, Японии, Корее, ОАЭ и ряде европейских стран как наиболее перспективная технология доступа.

Россия пока отстает по процентным показателям охвата, однако динамика развития соответствует мировым тенденциям. В крупных российских городах, таких как Челябинск, Миасс и другие, количество абонентов исчисляется десятками тысяч, а в Санкт-Петербурге — сотнями тысяч человек.

Посмотрите, как происходит подключение — 7 минут расскажут больше 1000 слов!

Проверить техническую возможность подключения именно вашего дома и подать заявку можно по ссылке

Услуги на территории Московской области оказывают ОАО МГТС и ЗАО АМТ – дочерняя компания ОАО МГТС. Абоненты заключившие договор на оказание услуг связи с ЗАО АМТ, продолжат получать услуги на действующих условиях от лица ЗАО АМТ.

что собой представляет, как работает и какие имеет перспективы?

25 марта 2019 года GPON

GPON технология представлена оптической пассивной сетью, которая дает возможность получать широкополосный доступ во «всемирную паутину» и качественное соединение, причем на сверхбыстрых скоростях (до 1-го Гбит/сек). Один оптический кабель, который был проведен в квартиру, позволяет обеспечивать клиенту качественные услуги по передаче данных и телефонии.

GPON технологию сегодня можно назвать самой перспективной и прогрессивной среди всех имеющихся способов, которые позволяют выходить в Интернет. Именно эта сеть имеет возможность удовлетворить потребности людей в скорости обмена информацией (а растут такие потребности со стремительной скоростью). Данная технология отвечает современным требованиям и обладает необходимым количеством ресурсов и потенциальными возможностями, которые нужны для развития связи в дальнейшем.

Как работает технология GPON?

GPON подразумевает замену старых медножильных кабелей, которые уже давно морально устарели, на более современный и прогрессивный – волоконно-оптический кабель. Главной отличительной особенностью, является большая пропускная способность. Именно эти кабели применяются для строительства ВОЛС, стоимость которых уже находится в довольно разумных пределах. ВОЛС позволяет передавать информацию практически без искажений на довольно большие расстояния.

По волоконно-оптическому кабелю сигнал распространяется за счет световых импульсов. Они идут по стекловолокну и обеспечивают качественный сигнал, передачу информации на высоких скоростях и низкие энергетические затраты.

В квартиру абонента проводится оптический кабель, что гарантирует клиентам постоянную скорость для выхода в Интернет и предотвращает сбои, возможные в результате перегрузок сети. Чтобы подключиться к этой технологии и пользоваться широкополосным Интернетом, абоненту устанавливают ONT-модем, который позволяет затем подключать все виды услуг и удаленно его настраивать. Этот модем обладает Wi-Fi, позволяющий без проводов работать с других устройств. Как правило, оптические кабели собираются в антивандальный шкаф 19”, где присутствует еще и другое оборудование, необходимое для корректного функционирования сети.

В чем преимущества GPON?

Несомненно, что данная технология имеет массу преимуществ. Среди них можно отметить:

  • Предоставление высокого качества соединения без различных помех;
  • Осуществление загрузки и выгрузки данных на высоких скоростях;
  • Предоставление мультисервисного пакета услуг, который подключается по одному оптическому кабелю;
  • Отсутствие электричества в кабеле не может повлечь ударов током;
  • Наличие большой пропускной способности;
  • Возможность передавать немалый поток информации на значительные дистанции;
  • Не устанавливается активное оборудование на участке от АТС до клиента, что позволит пользоваться Интернетом (при условии работы на ноутбуке, даже при отключении электроэнергии).
Перспективность развития

Вполне уверенно можно заявить, что решение GPON шагает в ногу со временем, а порой даже и делает опережающие шаги. Это новый стандарт скоростей, который позволит предлагать клиентам полные пакеты услуг. И сегодня абонентам доступны многие услуги (например: видеонаблюдение, охранная сигнализация и т.д.). Таким образом, технология развивается полным ходом, а это говорит о том, что такие услуги смогут улучшить качество жизни людей.

Группа компаний «ЭМИЛИНК» предлагает телекоммуникационное оборудование и оптоволоконную продукцию отличного качества, изготовленную на собственных производственных площадках и по довольно разумным ценам. Вы можете купить шкаф 19 дюймов настенный, распределительные кроссы, оптические кабели и т.д.

Обзор технологии GPON | FS Community

Обзор технологии GPON

Технология пассивных оптических сетей (PON) была доступна в середине 90-х годов. С момента огромного развития сети были созданы и сформировались различные стандарты. PON развился из первого ATM PON (APON), а затем превратился в широкополосный PON (BPON), совместимый с APON. Позже возникшие Ethernet PON (EPON) и Gigabit PON (GPON) значительно улучшили дальность передачи данных и пропускную способность.Это руководство познакомит вас с технологией GPON.

Компоненты GPON

GPON определяется серией рекомендаций ITU-T G.984. GPON представляет собой увеличение пропускной способности по сравнению с APON и BPON. GPON можно применять во многих областях. В приложении «оптоволокно к настольному компьютеру» (FTTD) GPON распределяется через одномодовые симплексные оптоволоконные соединители и пассивный оптический разветвитель, обычно использующий угловые полированные соединители (APC) для обеспечения точного завершения. В этой системе GPON есть четыре основных компонента: терминал оптической линии (OLT), передающая среда (кабели и компоненты), оптоволоконный разветвитель и терминал оптической сети (ONT).

OLT - это устройство, которое служит конечной точкой поставщика услуг в пассивной оптической сети. Это активное устройство агрегации Ethernet, которое обычно находится в центре обработки данных или в основной аппаратной. OLT преобразует оптические сигналы, передаваемые по оптоволокну, в электрические сигналы и передает их в базовый коммутатор Ethernet. OLT заменяет несколько коммутаторов уровня 2 в точках распределения. Сигнал распределения OLT подключается к магистральной или горизонтальной кабельной разводке через оптические разветвители, которые подключаются к терминалу оптической сети на каждом выходе рабочей зоны.

Передача медиа

GPON передает сигналы через пассивную физическую кабельную инфраструктуру. Среда передачи включает медь, оптоволоконные патч-корды, корпуса, переходные панели, разъемы, разветвители и другие материалы. Все эти компоненты среды передачи должны быть учтены в бюджете потери канала, чтобы получить лучшую производительность системы.

Волоконно-оптический разделитель

Волоконно-оптический разделитель, также известный как светоделитель, представляет собой интегрированное волноводное устройство распределения оптической мощности. Этот оптоволоконный разветвитель позволяет обслуживать несколько устройств по одному оптоволокну. Это одно из самых важных пассивных устройств в волоконно-оптической сети. Это особенно полезно в GPON, EPON, FTTx и т. Д. PON обычно соединяет одно волокно от OLT с несколькими ONU. Связь между OLT и ONU достигается за счет использования оптоволоконных разветвителей. Количество выходов в разветвителе определяет количество разделений. Соотношения разделения часто содержат 1: 4, 1: 8, 1:16, 1:32 и 1:64.Вносимые потери типичного оптического разветвителя 1x32 составляют от 17 до 18 дБ. Волоконно-оптический разветвитель включает разветвитель с биконическим конусом (FBT) и планарный разветвитель световых волн (PLC).

ONT, также называемый модемом, подключается к оконечной точке (TP) с помощью оптоволоконного кабеля и подключается к вашему маршрутизатору с помощью кабеля LAN / Ethernet. Он преобразует оптические сигналы в электрические для доставки к конечному устройству. ONT всегда имеет несколько портов Ethernet для подключения к IP-службам, таким как процессоры, телефоны, точки беспроводного доступа и другие видеокомпоненты.

Бюджет потерь GPON

PON обычно состоит из OLT, ONU и других оптических средств передачи, таких как оптоволоконные кабели и соединители, на которые указывалось ранее. Потеря связи может быть вызвана этими компонентами (кабелем, разъемами, коммутационными шнурами, стыками, соединителями и разветвителями). Потеря связи очень важна при проектировании оптической сети доступа. Бюджет связи показан в следующей таблице. Этот бюджет покрывает все оптические компоненты между OLT и ONU.

Таблица1. Бюджет потерь для системы GPON

Полоса пропускания (нм) Пункты Потери на пути (дБ)
1310 Минимальные оптические потери 13
Максимальные оптические потери 28
1490 Минимальные оптические потери 13
Максимальные оптические потери 28

Бюджет мощности GPON

Мощность передатчика и чувствительность приемника - это два параметра, которые влияют на зону действия сети доступа. Как рассчитать бюджет мощности? Формула: «P = FCA * L + SL + штрафы». P представляет собой бюджет мощности. FCA - это затухание в оптоволоконном кабеле в дБ / м. L - расстояние, а SL - потери разветвителя. Штрафы означают дополнительные потери, такие как стыки и соединители. В следующей таблице показан необходимый бюджет мощности для различных конфигураций GPON.

Таблица 2. Минимальный бюджет мощности для различных конфигураций GPON

ONU L (км) Длина волны (нм) FCA (дБ / м) SL (дБ) Штрафы (дБ) Требуемая мощность Бюджет (дБ)
16 10 1310 0.4 14,5 2,5 21
16 20 1550 0,3 14,5 2,5 23
32 10 1310 0,4 17 2.5 23,5
32 20 1550 0,3 17 2,5 23,5

Теперь давайте рассчитаем охват сетевой системы. Предположим, что бюджет мощности составляет около 23 дБ. Используется одномодовый оптоволоконный кабель, работающий на длине волны 1550 нм. SL составляет 14 дБ и есть два механических соединения (0.5 дБ / на стык) и два разъема (0,5 дБ / разъем). Таким образом, максимальный охват сети можно рассчитать как (23-14-2 * 0,5-2 * 0,5) /0,3≈23 км.

Заключение

GPON - самая сложная из всех PON. Но это лучший из всех PON. Преимущества GPON заключаются в экономии затрат на перемещение и добавление или другие изменения, низкой цене за порт на пассивные компоненты, простоте установки и низких затратах на установку. Таким образом, GPON приобретает популярность в современных разнообразных и постоянно меняющихся технологических приложениях.

Как работает гигабитная пассивная оптическая сеть (GPON)?

Поиск En
  • FR
  • DE
меню ClientConnect Закрыть ClientConnect Поиск Поиск
  • Кто мы
  • назад
    • Обзор
    • назад
      • EIB: краткий обзор
      • назад
        • Обзор
        • Наши приоритеты
        • Наши инициативы
        • Совместное решение глобальных проблем
      • Управление и структура
      • назад
        • Обзор
        • Акционеры
        • Государственные органы
        • Контроль и оценка
        • Организационная структура
      • Корпоративная ответственность
      • назад
        • Обзор
        • Финансирование
        • Займы
        • Права человека и ЕИБ
        • Отчетность в области устойчивого развития
        • Наши внутренние обязательства
        • Управление окружающей средой
      • Прозрачность, подотчетность и доступ к информации
      • назад
        • Общественные консультации
        • назад
          • Соответствие
          • назад
            • Обзор
            • Налогообложение: предотвращение неправомерного использования операций Группы EIB
          • Подотчетность
          • назад
            • Обзор
            • Обзор механизма рассмотрения жалоб
            • Жалобы на закупку в рамках проекта
            • Расследование запрещенного поведения
          • EFSI
          • назад
          • Что мы предлагаем
          • назад
            • Обзор
            • назад
              • Кредиты
              • назад
                • Обзор
                • Микрофинансирование
              • Собственный капитал
              • назад
                • Обзор
                • Инвестиции в фонды инфраструктуры и окружающей среды
                • Инвестиции в МСБ и фонды средней капитализации
              • Гарантии
              • назад
                • Консультативные услуги
                • назад
                  • Обзор
                  • Стратегическое развитие
                  • Развитие рынка
                  • Разработка проекта
                  • ELENA - Европейская местная энергетическая помощь
                  • PASSA - Соглашение об оказании консультационной поддержки проекта
                • Мандаты и партнерства
                • назад
                  • Обзор
                  • Европейский гарантийный фонд
                  • Смесительные предприятия ЕС
                  • Программа ЕС по торговле и конкурентоспособности в Египте, Иордании, Марокко и Тунисе
                  • Кулима Доступ к Финансовому проекту

              Понимание технологии GPON - Cisco

              Введение

              В этом документе описывается технология Gigabit Passive Optical Network (GPON) и принципы ее работы.

              Предварительные требования

              Нет.

              Требования

              Для этого документа нет особых требований.

              Используемые компоненты

              Этот документ не ограничивается конкретными версиями программного и аппаратного обеспечения.

              Информация в этом документе была создана на устройствах в определенной лабораторной среде. Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

              Справочная информация

              GPON - альтернатива коммутации Ethernet в сети университетского городка. GPON заменяет традиционный трехуровневый дизайн Ethernet на двухуровневую оптическую сеть, устраняя коммутаторы доступа и распределения Ethernet с пассивными оптическими устройствами. Cisco представляет GPON с платформой Catalyst GPON.

              Терминология

              • Гигабитная пассивная оптическая сеть (GPON) - Стандарт для пассивных оптических сетей (PON), опубликованный ITU-T
              • Оптическая распределительная сеть (ODN) - Физическое волокно и оптические устройства, которые распределяют сигналы пользователям в телекоммуникационной сети. ODN состоит из пассивных оптических компонентов (POS), таких как оптические волокна, и одного или нескольких пассивных оптических разветвителей.
              • Терминал оптической сети (ONT) / Оптические сетевые блоки (ONU) - подключает устройства конечных пользователей (настольные компьютеры, телефоны и т. Д.) К сети GPON. Обеспечивает преобразование оптического сигнала в электрический. ONT также обеспечивают шифрование AES с помощью ключа ONT.
              • Разветвители - используются для объединения или мультиплексирования оптоволоконных сигналов в один оптический кабель восходящего направления.Обычно соотношение 1:32.
              • Терминал оптической линии (OLT) - Устройство, которое объединяет все оптические сигналы от ONT в единый мультиплексированный луч света, который затем преобразуется в электрический сигнал, отформатированный в соответствии со стандартами tpe пакетов Ethernet для пересылки уровня 2 или уровня 3.
              • Мультиплексирование с разделением по длине волны (WDM) - Мультиплексирование с разделением по длине волны (WDM) - это технология, которая мультиплексирует ряд сигналов оптической несущей на одном оптическом волокне с использованием разных длин волн (т. е., цвета) лазерного света.
              • GEM Метод инкапсуляции G-PON (GEM ) - Схема передачи кадров данных, используемая в системах пассивной оптической сети с поддержкой гигабитных портов (G-PON), ориентированная на соединение и поддерживающая фрагментацию кадров данных пользователя в передачу переменного размера. фрагменты
              • Fiber to the X (FTTX) - FTTX - это обобщение для нескольких конфигураций развертывания оптоволокна, сгруппированных в две группы: FTTP / FTTH / FTTB (оптоволокно, проложенное до помещения / дома / здания) и FTTC / N (оптоволокно, проложенное к шкафу / узлу, с медными проводами для завершения соединения).
              • T-CONT / TCONT - Контейнер трансмиссии
              • OMCC - Канал управления и контроля оптических сетевых устройств
              • OMCI - Интерфейс управления и контроля оптических сетевых устройств
              • PCBd - физический блок управления ниже по потоку
              • TDM - Мультиплексирование с временным разделением
              • TDMA - Множественный доступ с временным разделением каналов

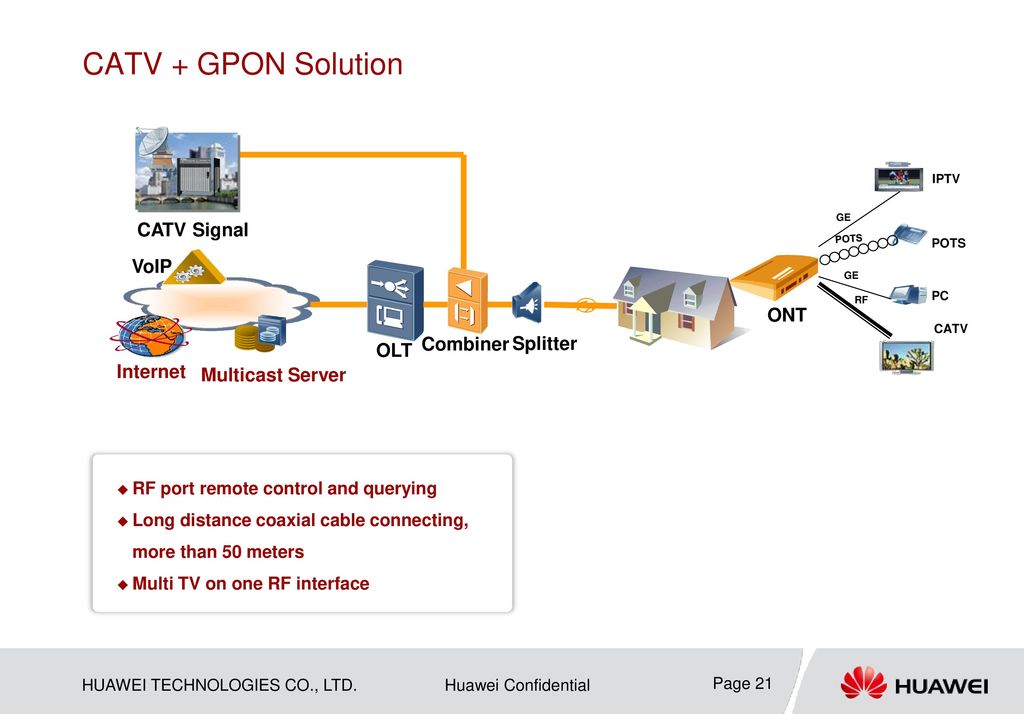

              Схема сети

              Обзор технологии

              • OLT подключается к оптическому разветвителю через одно оптическое волокно, а затем оптический разветвитель подключается к ONU / ONT.
              • GPON использует WDM для передачи данных с разными длинами волн восходящего / нисходящего потока по одному и тому же ODN. Длины волн находятся в диапазоне от 1290–1330 нм в направлении вверх по потоку и от 1480–1500 нм в направлении вниз по потоку .
              • Данные широковещательные в нисходящем направлении и восходящем направлении данные - это пакет в режиме TDMA (на основе временных интервалов).
              • Поддерживает многоадресную передачу точка-множество точек (P2MP).

              Пределы GPON

              • Максимальная логическая досягаемость: 60 км (это максимальное расстояние, управляемое более высокими уровнями системы (MAC, TC, ранжирование), с учетом будущей спецификации, зависящей от физической среды (PMD).
              • Максимальное расстояние по оптоволокну между точками передачи / приема (S / R) и приема / передачи (R / S): 20 км
              • Максимальное дифференциальное расстояние оптоволокна: 20 км
              • Коэффициент разделения: ограничен потерями на трассе, PON с пассивными разветвителями (16,32- или 64-полосное разделение)
              • Оценить: 1. 24416 Гбит / с вверх, 2,48832 Гбит / с вниз

              Составление бюджета мощности

              В рамках GPON необходимо учитывать потерю оптической мощности. Эта потеря может быть внесена различными способами, например:

              • Потери на км волокна (около 0,35 дБ на км для 1310, 1490 нм)
              • Потери в стыках (> 0,2 дБ)

              Как показано на изображении , сумма убытков от использования различных сплиттеров:

              Как показано на изображении , минимальные и максимальные потери в оптическом тракте для каждого класса:

              Пакетная прогулка

              Обход пакетов в нисходящем направлении

              Как показано на изображении , пакеты идут вниз по течению от OLT к различным ONU.

              Подсказка : Нисходящий поток с точки зрения разделителя, вы можете думать об этом как о трафике, направляющемся к ONU / ONT или конечным пользователям.

              • Пакеты в нисходящем направлении пересылаются как широковещательная передача , при этом одни и те же данные отправляются во все те же ONU / ONT с разными данными, идентифицированными идентификатором порта GEM.
              • Позволяет ONU / ONT получать желаемые данные по ONU ID .
              • Диапазон длин волн в нисходящем направлении составляет от 1480 до 1500 нм.
              • Работа в непрерывном режиме нисходящего потока - Даже там, где нет пользовательского трафика, проходящего через GPON, есть постоянный сигнал, кроме случаев, когда лазер административно выключен.

              Как показано на изображении , процедура пересылки пакетов в нисходящем направлении.

              1. OLT отправляет кадры Ethernet с портов восходящего канала в модуль обработки услуг GPON на основе настроенных правил для портов PON.
              2. Затем модуль обработки услуг GPON
              3. инкапсулирует кадры Ethernet в пакеты данных порта GEM для передачи в нисходящем направлении.
              4. Кадры конвергенции передачи GPON (GTC), которые содержат блоки PDU GEM, транслируются на все ONT / ONU, подключенные к порту GPON.
              5. ONT / ONU фильтрует полученные данные на основе идентификатора порта GEM, содержащегося в заголовке GEM PDU, и сохраняет данные, важные только для портов GEM на этом ONT / ONU.
              6. ONT декапсулирует данные и отправляет кадры Ethernet конечным пользователям через сервисные порты.

              Структура кадра пакета нисходящего направления

              • Кадр GPON в нисходящем направлении имеет фиксированную длину 125 мкс и состоит из двух компонентов: физического управляющего блока в нисходящем направлении (PCBd) и полезной нагрузки.
              • OLT передает PCBd на все ONU / ONT. ONU / ONT получают PCBd и выполняют операции на основе полученной информации.
              • PCBd состоит из заголовка GTC и BWmap:
                • Заголовок GTC - используется для разграничения кадров, синхронизации и упреждающего исправления ошибок (FEC)
                • BWmap - Поле уведомляет самый ONU о выделении полосы пропускания восходящего направления. Определяет начальные и конечные временные интервалы восходящего потока для T-CONT каждого ONU, это гарантирует, что все ONU отправляют данные на основе временных интервалов, указанных OLT, для предотвращения конфликта данных.

              Как показано на изображении , расширенный вид PCBd и того, что содержится в полезной нагрузке GTC.

              Ключевые термины:

              • Psync (длина 4 байта) - поле физической синхронизации, указывает начало каждой печатной платы.
              • Идентификатор (длина 4 байта) - используется для обозначения более крупных структур кадра, содержит счетчик суперкадров, который используется системой шифрования
              • PLOAMd (длина 13 байт) - поле нисходящего потока OAM физического уровня (PLOAM), воспринимайте это как основанный на сообщениях канал операций и управления между OLT и ONU / ONT
              • BIP (длина 1 байт) - четность с чередованием битов, полученная приемником для измерения количества ошибок в канале
              • Plend (длина 4 байта) - длина полезной нагрузки нижележащего поля

              Upstream Packet Walk

              Как показано на изображении , восходящий поток пакетов от различных ONU к OLT.

              Совет : восходящий поток можно рассматривать с точки зрения разделителя, или трафика, отправляемого конечными пользователями ONU / UNT к OLT.

              • Передача пакетов в восходящем направлении происходит через TDMA (множественный доступ с временным разделением)
                • Измерено расстояние между OLT и ONT / ONU
                • Временные интервалы распределяются в зависимости от расстояния
                • ONT / ONU отправляет трафик в восходящем направлении на основе предоставленного временного интервала
              • Динамическое распределение полосы пропускания (DBA) позволяет OLT в реальном времени отслеживать перегрузку, использование полосы пропускания и конфигурацию.
              • Обнаруживает и предотвращает столкновения в диапазоне
              • Диапазон длин волн в восходящем направлении от 1290 до 1330 нм

              Как показано на изображении , процедура восходящей пересылки пакетов.

              1. ONT / ONU отправляет кадры Ethernet на порты GEM на основе настроенных правил, которые сопоставляют порты служб и порты GEM.
              2. Порты
              3. GEM инкапсулируют кадры Ethernet в блоки GEM PDU и добавляют эти PDU в очереди TCONT на основе правил, отображающих порты GEM и очереди TCONT.
              4. Очереди
              5. TCONT используют временные интервалы на основе DBA, затем передают PDU восходящего потока GEM в OLT.
              6. OLT декапсулирует GEM PDU, теперь виден исходный кадр Ethernet.
              7. OLT отправляет кадры Ethernet из указанного порта восходящей линии связи на основе правил, которые сопоставляют порты служб и порты восходящей линии связи.

              Структура кадра восходящего пакета

              • Каждый восходящий кадр GPON имеет фиксированную длину 125 мкс.
              • Каждый кадр восходящего потока содержит контент, переносимый одним или несколькими T-CONT / TCONT
              • Все ONU, подключенные к порту GPON, совместно используют пропускную способность восходящего потока
              • Все ONU отправляют свои данные в восходящем направлении в своих собственных временных интервалах на основе требований карты пропускной способности (BWmap).
              • Каждый ONU сообщает о состоянии данных, которые должны быть отправлены в OLT, с использованием кадров восходящего потока. OLT использует DBA для выделения временных интервалов восходящего потока для ONU и отправляет обновления в каждом кадре.

              Примечание : кадры восходящего потока отправляются как пакеты, которые состоят из служебных данных физического уровня восходящего потока (PLOu) и одного или нескольких интервалов выделения полосы пропускания, связанных с конкретным идентификатором Alloc-ID

              Как показано на изображении, разница между кадром в нисходящем и восходящем направлениях.

              Ключевые термины:

              • Заголовок физического уровня в восходящем направлении (PLOu) - Заголовок физического уровня в восходящем направлении
              • Физический уровень восходящего потока OAM (PLOAMu) - сообщения PLOAM восходящего потока данных. воспринимайте это как основанный на сообщениях канал операций и управления между OLT и ONU / ONT.
              • Последовательность уровней мощности в восходящем направлении (PLSu) - Последовательность уровней мощности в восходящем направлении
              • Отчет о динамической пропускной способности восходящего потока (DBRu) - отчет о динамической пропускной способности восходящего потока

              Функциональные блоки

              Функциональные блоки OLT

              OLT состоит из трех основных частей:

              • Функция интерфейса сервисного порта - Обеспечивает трансляцию между сервисными интерфейсами и интерфейсом кадра TC секции PON.
              • Функция кросс-коммутации - Обеспечивает канал связи между оболочкой PON и служебной оболочкой, а также функциональность кросс-коммутации.
              • Интерфейс оптической распределительной сети (ODN) - Далее разделен на две части:
                • Функция интерфейса PON
                • Функция PON TC - Обязанности включают кадрирование, управление доступом к среде, OAM, DBA и определение блока протокольных данных (PDU) для функции кросс-коммутации и управление ONU.

              Функциональные блоки ONU / OLT

              Функциональные блоки аналогичны OLT. В сценарии, в котором ONU / OLT работает с одним интерфейсом PON (максимум 2 в целях защиты), функция кросс-коммутации опускается. Вместо этой функции теперь за трафик отвечают сервисы MUX и DEMUX.

              Стеки протоколов

              Протокол GPON имеет собственный стек, просто Ethernet или IP.

              Как показано на изображении , стек протоколов для GPON:

              Ключевые термины:

              • Уровень PMD - Эквивалент интерфейсу GPON, который находится между OLT и ONU.
              • Уровень GTC - отвечает за инкапсуляцию полезной нагрузки с помощью ячеек ATM или кадров GEM. Кадры GEM могут нести ячейки Ethernet, POTS, E1 и T1.

              Отображение трафика - Ethernet

              • Разрешает кадры Ethernet и напрямую отображает данные кадров Ethernet в полезную нагрузку GEM
              • Кадры GEM автоматически инкапсулируют информацию заголовка
              • Выравнивание 1: 1 между фреймом Ethernet и фреймом GEM

              Как показано на изображении, как кадр Ethernet отображается на кадр GEM:

              OMCI

              • Сообщения интерфейса управления и контроля ONU (OMCI) используются для обнаружения ONT / ONU для управления и контроля.
              • Эти специализированные сообщения отправляются через выделенные порты GEM, установленные между OLT и ONT / ONU.
              • Протокол OMCI позволяет OLT:
                • Устанавливать и разъединять соединения с ONT
                • Управление UNI на ONT
                • Запросить информацию о конфигурации и статистику производительности
                • Автономное оповещение о событиях, таких как сбой канала

              Ключевые точки:

              • Протокол работает через GEM-соединение между OLT и ONT
              • GEM-соединение установлено во время инициализации ONT
              • Работа протокола асинхронная - контроллер OLT функционирует как ведущий, контроллер ONT как ведомый

              Важные методы

              Диапазон

              Чтобы предотвратить конфликт данных (коллизии), OLT должен иметь возможность точно измерять расстояние между собой и каждым ONU, чтобы обеспечить надлежащий временной интервал для облегчения передачи данных в восходящем направлении. Это позволяет ONU отправлять данные в указанные временные интервалы, чтобы предотвратить проблемы в восходящем направлении. Этот процесс достигается с помощью техники, называемой ранжированием.

              Процесс ранжирования:

              • OLT запускает процесс в ONU, когда ONU впервые регистрируется в OLT и получает задержку приема-передачи (RTD) ONU. На основе RTD определяются другие ключевые компоненты:
              • Расчет физической досягаемости этого конкретного ONU, поскольку для этого OLT требуется надлежащая задержка выравнивания (EqD) для каждого ONU на основе физического досягаемости.
              • RTC и EqD синхронизируют кадры данных, отправляемые всеми ONU

              Как показано на изображении, это демонстрация того, чего достигает процесс, чтобы разместить все ONU / OLT на виртуальном одинаковом расстоянии от OLT.

              Технология Burst

              Передача пакетов в восходящем направлении осуществляется пакетами, при этом каждый ONU / ONT отвечает за передачу данных в пределах своих выделенных временных интервалов. Когда ONU / ONT находится вне своего временного интервала, устройство отключает передачу своего оптического приемопередатчика, чтобы предотвратить другие воздействия ONU / ONT.

              • Функция пакетной передачи поддерживается модулями ONU / ONT
              • Функция пакетного приема поддерживается модулями OLT
              • Различное расстояние между каждым ONU / ONT и OLT приводит к ослаблению оптического сигнала. В результате мощность и уровень пакетов, принимаемых OLT, варьируются в разных временных интервалах.
              • Динамическая регулировка порога позволяет OLT динамически регулировать порог для уровней оптической мощности. Это гарантирует, что все сигналы ONU могут быть восстановлены.

              Как показано на изображении , демонстрация различных пакетов данных, переданных, а затем восстановленных:

              Динамическое распределение полосы пропускания (DBA)

              DBA позволяет модулю OLT отслеживать перегрузку в сети PON в режиме реального времени. Это позволяет OLT регулировать полосу пропускания на основе множества факторов, включая перегрузку, использование полосы пропускания и конфигурацию.

              Ключевые точки DBA:

              • Встроенный модуль DBA в OLT постоянно собирает отчеты DBA, выполняет вычисления и уведомляет ONU через поле BWMap в кадре нисходящего потока.
              • В результате информации BWMap ONU отправляет данные в восходящем направлении во временных интервалах, выделенных для занятия полосы пропускания восходящего потока.
              • Пропускная способность также может быть распределена в статическом / фиксированном режиме
              • Использование DBA позволяет:
                • Улучшить использование полосы пропускания восходящего потока на порту PON
                • Более высокая пропускная способность для пользователей и поддержка большего количества пользователей через порт PON

              Прямая коррекция ошибок (FEC)

              При передаче цифровых сигналов могут возникать битовые ошибки и дрожание, что может ухудшить качество передачи сигнала. GPON может использовать FEC, который позволяет стороне RX проверять биты ошибок при передаче.

              Примечание : FEC является однонаправленным и не поддерживает обратную связь с информацией об ошибках.

              Ключевые точки FEC:

              • Не требует повторной передачи данных
              • Поддерживает FEC только в нисходящем направлении
              • Улучшено качество передачи от PCBd и обработки полезной нагрузки

              Шифрование линии

              Все данные в нисходящем направлении транслируются на все ONU.Риск состоит в том, что неавторизованные ONU получают данные в нисходящем направлении, предназначенные для авторизованных ONU. Для борьбы с этим GPON использует алгоритм AES128 для шифрования пакетов данных.

              Точки шифрования ключевой линии:

              • Использование шифрования линии не увеличивает накладные расходы и не снижает использование полосы пропускания
              • Использование шифрования линии не увеличивает задержки передачи


              Обмен ключами и переключение

              • OLT инициирует запрос обмена ключами для ONU. ONU отвечает на запрос новым ключом.
              • После получения ключа OLT использует новый ключ для шифрования данных
              • OLT отправляет номер кадра, в котором используется новый ключ, в ONU
              • ONU получает номер кадра и переключает ключ проверки на входящие кадры данных.

              Как показано на изображении, процесс обмена ключами:

              Режимы защиты сети

              Существует несколько различных типов режимов защиты сети, которые может использовать GPON, различные типы см. Ниже.

              Тип A

              • Не требует дополнительного порта OLT PON
              • Когда первичное волокно выходит из строя, услуги передаются на вторичное волокно
              • Продолжительность простоя зависит от времени восстановления линии
              • Если отказ происходит на линии от разветвителя до ONU, резервной копии нет

              Тип B

              • OLT предоставляет два порта GPON как действующие и защитные OLT
              • Защита ограничена оптоволоконным кабелем от OLT до сплиттера и плат OLT
              • В ONU или фидерных волокнах не предусмотрено резервирование оборудования.
              • Нет ONU или полная защита ODN
              • Использует разветвитель 2 x N и без дополнительных оптических потерь

              Тип C

              • Резервирование для OLT, ODN и ONU
              • Обеспечивает 2 полностью избыточных канала связи до помещения абонента
              • Два варианта: линейная защита 1 + 1 и линейная защита 1: 1

              1 + 1 Защита:

              • PON защиты предназначен для действующего PON
              • Нормальный трафик копируется и отправляется в оба PON с постоянным мостом между двумя OLT
              • Трафик отправляется в ONU одновременно, выбор между двумя сигналами основан на заранее определенных критериях

              1: 1 Защита:

              • Нормальный трафик передается либо по действующей, либо по защищенной PON.
              • Автоматические защитные выключатели между PON
              • Наиболее затратный, но обеспечивает максимальную доступность.

              Дополнительная информация

              Обзор технологической схемы

              GPON | Решение GPON

              Технологическая схема GPON:

              Гигабитная пассивная оптическая сеть (GPON) - это технология общего оптоволоконного доступа с высокой пропускной способностью. GPON - это механизм многоточечного доступа. Его основной характеристикой является использование пассивных разветвителей в оптоволоконной распределительной сети, что позволяет использовать одно волокно из центрального офиса поставщика для обслуживания нескольких домов и малых предприятий.

              GPON имеет пропускную способность в нисходящем направлении 2,488 Гбит / с и пропускную способность восходящего потока 1,244 Гбит / с, которая распределяется между пользователями. Шифрование используется для защиты данных каждого пользователя от других пользователей. Хотя существуют и другие технологии, которые могут обеспечить оптоволокно в доме, пассивные оптические сети (PON) (PON) , такие как GPON, обычно считаются наиболее сильным кандидатом на широкое распространение.

              На следующей схеме показана архитектура базовой сети GPON с двумя длинами волн, которая, вероятно, является наиболее распространенной реализацией. Длина волны нисходящего потока составляет 1490 нм и передает данные со скоростью 2,488 Гбит / с. Длина волны восходящего потока составляет 1310 нм, и передает данные со скоростью 1,244 Гбит / с.

              Технологическая схема GPON:

              Технологическая схема GPON

              Терминал оптической линии GPON (OLT) обычно устанавливается в центральном офисе (CO), хотя его можно установить и в другом месте. Оптический разветвитель устанавливается где-то между АТС и абонентами. А оптический сетевой терминал (ONT) GPON устанавливается в доме каждого абонента.Голосовой, видео- и информационный трафик должен доставляться на одной длине волны нисходящего потока GPON. Хорошим аспектом GPON для поддержки IP-видео является то, что его нисходящий поток, естественно, является широковещательной средой, и он очень эффективен для доставки многоадресного трафика.

              Технология

              GPON предназначена для обеспечения скорости и полосы пропускания, необходимых для бесперебойных услуг, включая передачу голоса по IP, высокоскоростной Интернет и IPTV.

              Компания Huawei недавно успешно завершила полнофункциональное тестирование 10G GPON с Etisalat в существующей сети GPON.Huawei предлагает решение 10G GPON с более высокой пропускной способностью с множеством функций, поддерживающее широкий спектр услуг и сценариев. Как полностью совместимая услуга, технология 10G GPON может использовать существующую инфраструктуру, не затрагивая ODN (оптическую распределительную сеть).

              Также группа Etisalat из ОАЭ и китайский производитель Huawei объявили о подписании соглашения о тестировании сверхбыстрой пассивной оптической сети 40 Гбит / с Gigabit ( GPON ) на территории Etisalat в ближайшие четыре года.

              Технология

              GPON - новые горизонты Telecom

              Технология GPON на сегодняшний день является самой современной, эффективной и перспективной в довольно обширном семействе пассивных волоконно-оптических сетей. Основываясь на действующих в последние годы европейских стандартах, она предоставляет операторам кабельного телевидения и провайдерам Интернет-услуг эффективные решения в области высокоскоростного доступа к всемирной паутине, устойчивого и исключительного качества сигнала телевизионных изображений. Технология GPON также обеспечивает очень существенную экономию оптического волокна за счет сетевой архитектуры с древовидной топологией и высокую надежность, достигаемую за счет разветвления пассивных элементов.Но, пожалуй, главным преимуществом этой телекоммуникационной новинки является высокоскоростная «последняя миля».

              Технология GPON поддерживает современный метод мультиплексирования с разделением по длине волны, который позволяет существенно увеличить пропускную способность сети без модернизации их кабельной инфраструктуры. Топология дерева открывает возможности для гибкого управления пропускной способностью клиентских сервисов. Таким образом, технология GPON имеет достаточно высокую скорость передачи данных, обеспечивая прозрачность транспорта для различных сервисов: SDH, Ethernet, ATM и т. Д.

              Таким образом, многочисленные преимущества пассивных волоконно-оптических сетей и ряд их уникальных возможностей определяют преимущества этой технологии по сравнению с другими телекоммуникационными архитектурами, особенно с точки зрения высокой скорости «последней мили». Это связано с быстрым распространением данного нововведения в области построения высокоскоростных городских оптоволоконных мультисервисных сетей. Что такое технология GPON и в чем ее суть?

              Рекомендуемые

              Настройки IPTV «Ростелеком».Каналы IPTV

              Аналоговое телевидение постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, потому что цифровые каналы лучше выглядят за счет лучшего изображения, звука. Но для начала нужно уточнить некоторые моменты ....

              IMEI: как сменить телефон самостоятельно

              Если вам нужно сменить IMEI на телефоне, эта статья предоставит полную и верную информацию о том, что такое IMEI код, какой для чего он нужен и как его изменить.Что такое IMEI. Возможно, вы уже сталкивались с этим понятием, значит, вы знаете, что ...

              Стиральная машина Bosch MAXX 4: инструкция по эксплуатации

              Всем известный производитель Bosh, прежде чем представить миру еще одну новинку, не только проводит множество испытаний, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней ...

              Сама по себе она проста, как и все гениальное. Центральный провайдер, обеспечивающий высокоскоростное магистральное соединение, которое подключается к абонентским точкам в древовидной архитектуре пассивной оптической сети.При этом создаются специальные промежуточные узлы, которые представляют собой компактные пассивные разветвители (сплиттеры) оптического типа. Их пассивность означает, что они не нуждались в еде или услугах.

              Оборудование GPON, помимо сплиттеров, включает мультисервисную аппаратно-программную платформу станции и абонентских терминалов. Одна платформа может передавать информацию на такое количество абонентских устройств, что позволяет подключать бюджет мощности и скорость оборудования трансивера. Комбинация такого современного оборудования позволяет быстро и недорого развернуть пассивную оптоволоконную сеть и модернизировать кабельную архитектуру.

              Интересно, что пассивные волоконно-оптические сети не являются изобретением современных систем. Разработка этой технологии началась в восьмидесятых годах в недрах лабораторий British Telecom. Через несколько лет после начала разработки были произведены первые тестовые испытания, в которых приняли участие многие известные европейские телеканалы. В дальнейшем эта технология прошла множество этапов доработки и модернизации. Первые пассивные сети этого типа имели пропускную способность 155 Мбит / с.Однако на тот момент этого было достаточно. И только сейчас, с быстрым развитием Интернета и цифрового телевидения, эта технология оказалась по-настоящему популярной.

              Ethernet или GPON: какая технология лучше всего подходит для информационных транспортных систем (ИТС) 21 века?

              Поздравляю с Новым годом и Рождеством всех моих читателей и студентов. Желаю всем вам плодотворного сотрудничества со школой Intense School. В прошлой статье мы обсудили Интернет вещей (IoT) и то, как он изменит нашу жизнь.Мы также узнали, что Интернет вещей (IoT) потенциально может привести нас к промышленной революции 21 -го -го века.

              Обучение CCNA - ресурсы (интенсивные)

              Мы также обсудили, как межмашинное взаимодействие создаст большой объем данных в мире Интернета вещей. Мы также узнали, что мы должны выполнять анализ больших данных, чтобы получать значимую информацию из данных, что позволит машинам с искусственным интеллектом принимать решения либо в облаке, либо на периферии (туманные вычисления).Для выполнения этой задачи нам нужны рентабельные системы передачи информации (как в корпоративной сети, так и в сети поставщиков услуг), которые позволят нам эффективно подключать и контролировать несвязанные объекты. В этой статье мы узнаем, как следующее поколение цифровых систем передачи информации будет развернуто в сети предприятия и поставщика услуг.

              Информационные транспортные системы (ИТС):

              Информационные транспортные системы

              можно разделить на три разные сети, такие как корпоративная сеть, сеть доступа поставщика услуг и сеть передачи.ИТС состоит не только из активных, но и из пассивных компонентов. На приведенном ниже рисунке вы можете получить краткий обзор различных типов решений для проводных и беспроводных сетей связи, доступных в сельской и городской местности.

              Ранее каждая услуга, такая как кабельное телевидение, сети передачи данных и голосовая связь, имела независимые сети и различных операторов или поставщиков услуг. До сегодняшнего дня большая часть сети в Южной Азии была покрыта этими отдельными операторами. В таких странах, как Индия, операторы кабельного телевидения или телефонные операторы предоставляют Интернет-услуги через коаксиальные сети или сети общего пользования.Возможно, человек из развитого мира не поверит, что в большинстве сельских мест Индии средняя скорость сети составляет от 128 до 256 Кбит / с.

              В некоторых сельских районах США люди также используют технологию VSAT для получения услуг Triple Play (голос, данные и видео). Эти услуги не очень рентабельны, они ненадежны и часто имеют слишком много времени простоя из-за суровых погодных условий (снег, дождь или циклон пыли). Во многих сельских районах Индии работают только сети 2G, чего недостаточно для надежной передачи данных.Эти вещи являются серьезными препятствиями на пути развития большей части сельских районов Индии. Должно быть реализовано надлежащее планирование ИКТ для оцифровки информационных транспортных систем. В противном случае бизнес в сельской местности не может развиваться.

              В начале 2000-х годов DSL и VDSL были популярными вариантами для обеспечения широкополосного подключения для предприятий. Но у него были ограничения в отношении пропускной способности (до 52 Мбит / с в нисходящем направлении и 16 Мбит / с в восходящем направлении), что было неплохо для данных и голосового трафика.Но потребность в потоковом видео делает сеть более требовательной к пропускной способности. В настоящее время наша устаревшая медная сеть не в состоянии обеспечить оптимальное решение для требуемой полосы пропускания в ближайшие десятилетия.

              Решения

              на основе оптоволокна дешевеют (почти такая же цена на 2-жильное SM Fiber с кабелем CAT 6A) с каждым днем. Ранее большинство поставщиков услуг предпочитали развертывать какие-либо оптоволоконные решения (в магистрали), чтобы обеспечить своим конечным пользователям широкополосное соединение. На приведенной ниже диаграмме я использовал знаменитую топологию «Волоконно-кривая», которая в основном используется в многоквартирных домах, где оптоволокно идет до шкафа внутри / снаружи здания, а позже используется существующий кабель CAT 6. проводка для подключения индивидуальных клиентов к модему DSL.Это решение называется технологией Ethernet последней мили.

              Эти гибридные решения (оптоволокно и медь) очень хороши, когда вы хотите использовать существующие решения для медных кабелей в здании, и это очень полезно для старых зданий, где подготовка новой блочной проводки очень утомительна и требует много времени. Но у этой технологии есть несколько недостатков, так как она работает в единой точке отказа. Если активные компоненты (переключатель уровня доступа) отключатся или выйдут из строя, то все абоненты в здании потеряют связь.Поставщики услуг должны отправить специалиста по сети для загрузки активных компонентов и устранения неполадок коммутатора. Это увеличит операционные расходы (OPEX), что не очень хорошо для ведения бизнеса.

              На диаграмме выше показаны и другие варианты. Вместо того, чтобы размещать активные компоненты в кривой, поставщики услуг могут использовать только пассивную оптическую сеть на основе оптоволокна, в которой каждый клиент будет иметь свой собственный терминал оптической сети (ONT) на своей территории. Он будет подключен непосредственно к терминалу оптической линии (OLT), расположенному в центральном офисе / местной АТС сети поставщика услуг.Это решение очень популярно, и мы обсудим его подробнее в более поздней части этой статьи.

              Конвергентные информационные транспортные системы:

              На приведенной ниже диаграмме вы увидите современную архитектуру конвергентных информационных транспортных систем (ITS), использующую технологию PON и Ethernet для передачи данных от пользователя, находящегося в корпоративной сети, через сети доступа и передачи поставщика услуг в Интернет-облако.

              В сегодняшней корпоративной сети большая часть горизонтальных кабелей по-прежнему проходит по медному кабелю (CAT 6A), но магистральная сеть работает в основном по многомодовому оптоволокну (до 400 метров).В сети доступа одномодовое волокно (расстояние от ONT до OLT) может достигать 60 км). Для сетей передачи он использует мультисервисную транспортную платформу (MSTP) для подключения различных типов сетевых облаков (CATV, TDM и Интернет). Австралийский интернет-провайдер Telstra выбирает Ericsson для своей оптической сети следующего поколения для развертывания всех транспортных сетей на базе IP. Это улучшит оптическую технологию Telstra и увеличит пропускную способность, а также снизит задержку, что приобретает все большее значение по мере того, как все больше и больше операций перемещается в облако.Невозможно обсудить в одной статье все о сети передачи, поэтому остальная часть этой статьи будет посвящена корпоративным сетям и сети доступа поставщика услуг.

              Сеть доступа поставщика услуг:

              В современных широкополосных сетях следующего поколения сеть доступа домена поставщика услуг очень важна и играет важную роль. Гигант поисковых систем Google также вкладывает значительные средства в технологию волоконной оптики, чтобы обеспечить подключение на 1 Гбит / с для абонентов в Канзас-Сити.

              Гигабитная пассивная оптическая сеть (GPON):

              Вопросы могут возникнуть. Что использует Google для подключения со скоростью 1 Гбит / с? Чем он отличается от других решений на основе PON?

              Многие люди думают, что Google использует активный двухточечный Ethernet FTTH, но на самом деле они также используют совместно используемую технологию пассивной оптической сети (GPON), как и другие поставщики услуг, такие как Verizon. GPON предлагает операторам более экономичный подход к предоставлению услуг Gigabit клиентам.Active / P2P Ethernet лучше с точки зрения предоставления выделенной симметричной полосы пропускания, но в действительности очень немногие конечные пользователи собираются использовать выделенный порт Gigabit Ethernet, особенно в режиме «24/7/365». Важно помнить, что Google - не единственный поставщик услуг, который использует решения на основе GPON для предоставления услуг FTTH, и даже не первый. Многие интернет-провайдеры работают с Alcatel, Huawei, Commscope и Cisco, предлагая конечным пользователям решения FTTH на основе GPON.

              Из приведенной выше диаграммы вы можете понять, что каждый клиент оснащен отдельными оптическими сетевыми модулями (ONU / ONT). В зависимости от требований своих абонентов (для предприятий и дома) поставщики услуг выбирают ONT различных типов (Alcatel, Cisco, Huawei и т. Д.) В качестве оборудования для клиентов Preemies. ONT преобразует оптические сигналы в электрические и имеет различные типы портов, такие как порт Gigabit Ethernet, порт Fast Ethernet, порт T1 / E1, порт CATV и т. Д.Другая сторона ONT подключается к ближайшему разветвителю (расположенному либо в здании, либо в придорожном люке) с помощью двухжильного одномодового волокна, а разветвитель также подключается к терминалу оптической линии (OLT) ближайшего центрального офиса. Каждый абонент использует общую полосу пропускания и управляется схемой мультиплексирования с временным разделением (TDM) со скоростью 2,488 Гбит / с для нисходящего потока и 1,244 Гбит / с для восходящего потока. Каждый порт OLT-GPON может поддерживать до 64 абонентов, а также может поддерживать 8 различных VLAN на каждый физический порт ONT.Каждый терминал оптической линии может поддерживать до 3600 абонентов (из расчета максимум 64 абонента на порт GPON). Доступна новая технология 10G-GPON, которая является продолжением эволюции технологий GPON, увеличивая пропускную способность нисходящего потока в четыре раза и может достигать 20–60 км и делиться с 64 до 128.

              Корпоративная сеть:

              Согласно техническому сайту techopedia, корпоративная сеть - это коммуникационная магистраль предприятия, которая помогает соединять компьютеры и связанные с ними устройства между отделами и сетями рабочих групп, облегчая понимание и доступность данных.Это определение предназначено только для передачи данных, но помните, что существующие корпоративные сети должны предоставлять другие услуги, такие как голос, видео, телеконференции, автоматизация зданий, а также системы безопасности и наблюдения на единой сетевой платформе. На диаграмме ниже я привел пример различных типов корпоративных сетей по отраслевым вертикалям на основе производителей сетевого оборудования, таких как Cisco, Huawei и т. Д.

              Этот тип определения корпоративных сетей вполне подходит для менеджеров по развитию бизнеса таких компаний, как Cisco или Alcatel, для управления своими торговыми партнерами и клиентами.Как архитектор ИКТ, я предпочитаю рассматривать корпоративные сети несколько иначе. Для меня корпоративная сеть состоит из двух частей. Номер один относится к локальной сети (это называется внутренней сетью предприятия), а второй - к глобальным / городским сетям (это называется внешней сетью предприятия).

              Надеюсь, вы понимаете, что все типы зданий представляют собой простую сеть LAN и предоставляют различные типы услуг в зависимости от требований бизнеса. В условиях кампуса нам необходимо соединить все здания через оптоволоконную магистраль (на основе GPON или Ethernet).

              Ethernet против GPON в корпоративной сети или в кампусной среде:

              Такие компании, как Tellabs, продвигающие решения Fiber to Desktop, разработали самый маленький ONT (100 минисерий), который можно установить в задней части рабочего стола.

              Alcatel-Lucent, пионер технологии GPON, открыто заявляет о возможности ее использования в корпоративных сетях. А поставщики на основе GPON даже заявляют, что GPON более экологичен и более экономичен в отношении сетей Ethernet.С другой стороны, Cisco, лидер в области корпоративных сетей, заявляет, что их коммутационное оборудование намного экологичнее, чем у решений Motorola на основе GPON. Было опубликовано несколько статей по обеим технологиям (о том, какая из них лучше), и я не собираюсь спорить ни с одной из них. Я бы попросил своего читателя пройти их по приведенным ниже ссылкам и списку ссылок, чтобы лучше понять безопасность, надежность, дизайн, стоимость, энергопотребление для обеих технологий.

              Как архитектор ИКТ, я считаю, что обе эти технологии одинаково важны для бизнеса. В таких предприятиях, как отели и больницы, мы можем использовать решения на основе GPON, но они не смогут обеспечить такую ​​же масштабируемость сетей Ethernet. Технология Ethernet может обеспечивать питание через Ethernet и дает значительные преимущества по сравнению с решениями на основе GPON. Однако есть несколько доступных оптических сетевых терминалов (например, Huawei серии MA 5650), которые могут обеспечивать питание через кабель категории 6.Это устройство можно установить в доме или квартире, где оно также может служить коммутатором уровня доступа, но его использование на предприятиях не дает никаких преимуществ (по крайней мере, с точки зрения энергопотребления).

              Из приведенного выше дизайна вы можете понять, что в отличие от Ethernet (который представляет собой трехуровневую технологию) GPON является только двухуровневой технологией (только активный и распределительный уровень). Решения на основе GPON очень хороши для жилых проектов, где отдельные квартиры могут быть подключены и управляться через соответствующие ONT.Поставщики услуг могут предоставлять клиентам услуги с добавленной стоимостью, и это окажет значительное влияние на бизнес с использованием Интернета вещей 21 века и годов. Клиент может в реальном времени получать обновления о своем доме с помощью облачного решения поставщика услуг. Это будет прекрасной возможностью для поставщиков услуг создать бизнес с помощью домашней автоматизации.

              Пример использования: торговый центр:

              В прошлом году я встретил покупателя (владельца торгового центра), который хочет создать отдельную независимую сеть для отдельного владельца магазина.В Катаре по закону системы IP-CCTV и безопасности должны подключаться и управляться отдельными сетями на базе Ethernet. И он не должен подключаться к основной сети. Для меня это не проблема, но бизнес должен соблюдать этот закон, иначе они не получат одобрения МВД.

              Они сказали мне, что не хотят подключать другие инженерные сети здания (системы отопления, вентиляции и кондиционирования, пожарные, AV, электроснабжение и т. Д.) К IP-сети здания. Они просто хотят предоставить один телефон и точку передачи данных в каждом магазине с собственной сетью.Но, к сожалению, другие подрядчики уже предложили централизованные сетевые решения на базе Ethernet. Согласно проекту (см. Ниже), каждый магазин будет иметь двойные порты UTP, а кабель CAT 6 будет проходить горизонтально для подключения к ближайшему коммутатору уровня доступа, расположенному в Telecom Room (IDF). И все IDF будут подключаться к главному распределительному фрейму (коммутатору ядра центра обработки данных) с помощью резервных многомодовых оптоволоконных каналов связи. И там им необходимо установить межсетевые экраны также как комбинацию интернет-шлюза и уровня защиты 1 st .Для управления IP-телефонами они предложили IP-телефонную станцию ​​Private Branch Exchange - Cisco Call Manager или Avaya IP Office.

              Вышеупомянутое решение хорошее, но дорогое с точки зрения капитальных затрат, но оно также обойдется операторам торговых центров в значительных расходах на повседневную работу. Вместо использования решений на базе Ethernet я предложил решения на основе GPON, в которых каждый магазин будет оборудован отдельным ONT (см. Схему ниже).

              Владельцам торговых центров

              необходимо только обеспечить проводку телекоммуникационных блоков с использованием одномодового волокна для каждого магазина.Поставщики услуг установят свое ONT внутри магазинов, а в основной телекоммуникационной комнате они также установят свой сплиттер в стойке / шкафу. Это решение очень понравилось владельцу торгового центра, поскольку оно снижает первоначальные инвестиции (CAPEX), а также стоимость эксплуатации сети для повседневной эксплуатации (OPEX).

              Владельцы индивидуальных магазинов также имеют больше возможностей для использования своих собственных систем, таких как IP-телефон или цифровой телефон. И они могут использовать точки продаж на базе IP или старые аналоговые POS-устройства.Они могут запускать собственные беспроводные маршрутизаторы для подключения своего мобильного пользователя. С них будет взиматься плата непосредственно поставщиком услуг в соответствии с их использованием, в отличие от решений на основе Ethernet, где счет должен был бы приходить непосредственно к оператору торгового центра.

              Заключение:

              Как специалист в области ИКТ, не зависящий от поставщика, я хотел бы сказать, что технологии на основе GPON и Ethernet дают возможность лучше служить человечеству. Я считаю, что развивающиеся страны, такие как Индия, должны вкладывать значительные средства в оптоволоконные системы передачи информации, чтобы стать страной, движимой интеллектуальными технологиями.Подключение к Интернету должно быть одним из основных прав человека, и оно должно быть доступно для всех регионов США, Индии, Африки и во всех уголках мира. Это не будет завершено за один день или даже через десятилетия, но мы, профессионалы в области ИКТ, должны спроектировать (независимо от поставщика) сеть эффективными способами, чтобы снизить первоначальные капитальные вложения (CAPEX), а также стоимость ежедневного обслуживания (OPEX). .

              Я хотел бы поблагодарить всех за чтение этой длинной статьи. Если позволит время, я подробнее расскажу о корпоративных сетях в ближайшем будущем, так что продолжайте посещать Intense School.Пожалуйста, используйте поле для комментариев ниже, чтобы написать свой отзыв и идею о цифровых информационных транспортных системах (ИТС), так как ваш отзыв очень важен для меня.

              Список литературы и дополнительной литературы:

              1. Совет по волоконной оптике (www. ftth Council.eu )
              2. Ассоциация волоконной оптики (http://www.thefoa.org/)
              3. Google Fiber (https://fiber.google.com/about/)
              4. Alcatel Lucant о GPON: (http: // www3.alcatel-lucent.com/technology/gpon/)
              5. Статья
              6. Липпи о GPON (www. cisco .com / web / strategy / docs /… / gpon _paper.pdf )
              7. Документ Bicsi о GPON www.bicsi.org/uploadedfiles/pdfs/…/MythbustersGigabitPON.pdf
              8. Корпоративная бизнес-стратегия Huawei: http://www.huawei.com/en/
              9. Google Fiber с использованием GPON http://networkmatter.com/2014/02/27/google-fibers-brewing-little-secret-exposed-its-gpon/
              10. Cisco, поставщик GPON https: // www.sdxcentral.com/articles/news/suddenly-cisco-gpon-vendor/2014/05/
              11. Корпоративная сеть http://www.techopedia.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
