Ликбез 15. Оптические технологии FTTX и xPON.

FTTX

Название группы технологий FTTX означает Fiber To The X («оптика до Х»), где Х – точка доведения оптического кабеля. Если кабель доведен до жилища абонента – такая технология называется FTTH (Fiber To The Home) – «оптика до дома». Соответственно, FTTВ (Fiber To The Building) – оптика до здания, FTTС (Fiber To The Curb) – оптика до группы зданий, FTTN (Fiber To The Node) – оптика до сетевого узла.

В частности, сеть FTTB может выглядеть следующим образом[1]:

Рисунок 1. Пример сети FTTB (источник: Ростелеком).

На рисунке ниже показан узел оптической сети доступа для группы домов (FTTC) на сети оператора British Telecom[2].

Рисунок 2. Оптический узел для группы домов (FTTC) (источник: British Telecom).

xPON

Для подключения оптических узлов по оптическому кабелю чаще всего используется технология пассивных оптических сетей PON (Passive Optical Network), в которой возможно гибкое развитие сети при помощи пассивных оптических сплиттеров (Passive Optical Splitters). Эти устройства не требуют электропитания, могут разветвлять линию до 128 ветвей, в зависимости от мощности входного оптического сигнала. Удаленность оптического сетевого узла ONU от терминала OLT может составлять до 20 км (см. рисунок ниже)[3].

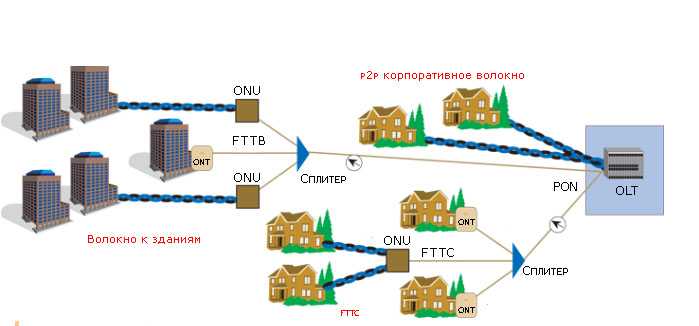

Рисунок 3. Архитектура сети xPON (источник: Huawei).

Существуют различные виды технологии PON:

• APON: ATM Passive Optical Networks
• EPON: Ethernet Passive Optical Networks
• GE-PON: Gigabit Ethernet Passive Optical Networks
• GPON: Gigabit-capable Passive Optical Networks

В настоящее время наиболее перспективной является технология гигабитной пассивной оптической сети GPON: Gigabit-capable Passive Optical Networks [4]. Эта технология описана в стандарте ITU-T G.984 и способна обеспечивать скорость до 2,488 Гбит/с их сети и 1,244 Гбит/с в сеть.  В GPON используется разделение каналов «в сеть» и «из сети» по длине оптической волны светового сигнала, передаваемого по оптоволокну WDM (Wavelength Division Mutiplex). Для загрузки данных их сети используется длина волны 1550 нм, для оправки данных в сеть – 1310 нм.

Последняя версия GPON называется XGPON, или 10G-PON, которая способна обеспечить скорость передачи данных до 10Гбит/с из сети и 2,5 Гбит/с в сеть, и описана в стандарте ITU G.987. Эта технология соответствует требованиям видеоуслуг в высоком разрешении (4K, UHD).

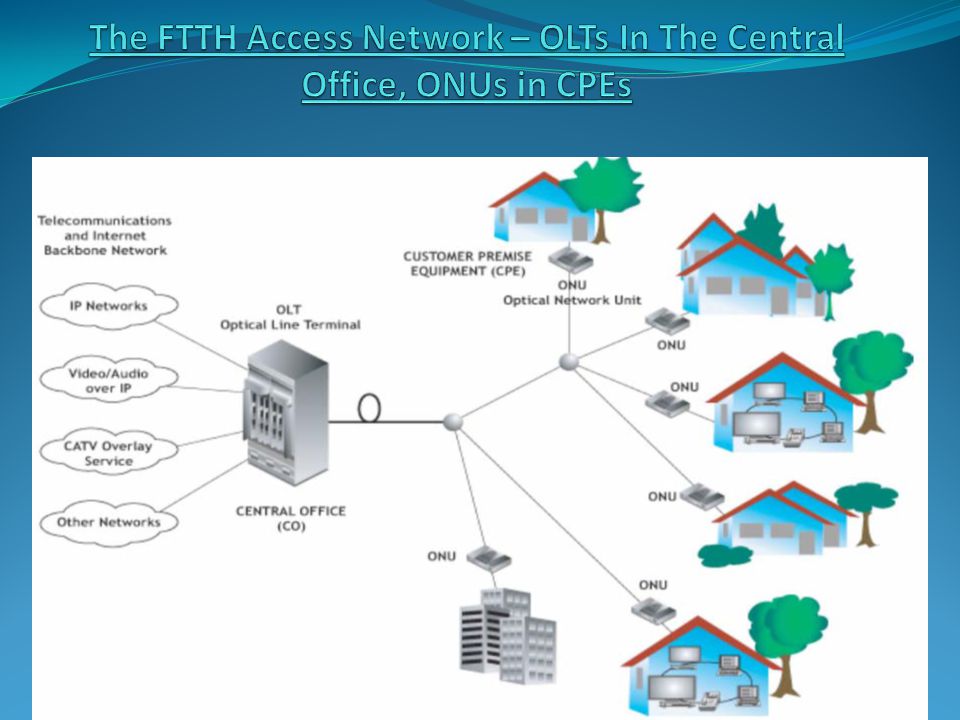

Архитектура сети GPON показана на рисунке ниже. В помещении оператора (Central Office) установлено оборудование терминала оптической линии OLT, а также оборудование для предоставления видеоуслуг (Video Source). Эти сигналы вводятся в оптоволокно при помощи оптического комбайнера (Passive Combiner) и затем разделяются оптическим сплиттером (Splitter) на первичные ветви. На сетевых узлах, расстояние до которых может быть до 20 км, также установлены сплиттеры, которые делят сигнал на вторичные ветви.

На оптическом терминале пользователя ONU/ONT происходит извлечение электрических сигналов для телевидения (TV), интернета (PC) и телефонии (VoIP).

Рисунок 4. Архитектура сети GPON (источник: http://www.electronicdesign.com).

• Преимущества PON.
  • Экономия оптоволоконного кабеля.

Наиболее существенным аспектом развертывания сетей FTTH на базе PON является экономия оптоволоконных линий на участке от ONT до оптического узла или точки присутствия. Если у провайдера имеются резервные оптические пары в кабеле или место в колодцах для прокладки дополнительных кабелей между АТС и уличным шкафом, то это может избавить его от необходимости рыть новые траншеи.

Однако при отсутствии существующей оптической инфраструктуры, или развертывании оптической сети в новых районах, экономия оптоволоконного кабеля нецелесообразна, поскольку предельные затраты на дополнительный кабель ничтожно малы по сравнению со стоимостью рытья траншей или необходимостью получения права на пользование чужой инфраструктурой, например, канализационными коллекторами.

• Экономия портов на центральной АТС или в точке присутствия, где выполняется агрегирование.
• Наложение аналогового видеосигнала

GPON хорошо подходит для услуг Triple Play, т.е. для комбинации телефонии, Интернета и видеовещания. Это позволяет использовать коаксиальную разводку, имеющуюся у абонента для передачи аналогового или цифрового телевизионного сигнала. Также возможно реализация гибридных архитектуры для всех интерактивных услуг, включая IP-телевидение, и топологию с наложением дополнительной пассивной оптической сети для распространения видеовещания.

• Недостатки PON.
  • Необходимость шифрования сигнала

Поскольку PON – это технология с общей средой передачи, то необходимо шифрование потоков данных. В GPON проводится шифрование по методу AES (Advance Encryption Standard) с 256-разрядными ключами, что позволяет обеспечить безопасность персональных данных конечных пользователей и предотвращает возможность хищения услуг. Однако шифрование AES несколько снижает производительность сети. Для шифрования необходима передача существенного объема служебной информации вместе с каждым пакетом, что может привести к заметному снижению полезной скорости передачи данных.

• Высокая рабочая скорость передачи данных

В связи с использованием в пассивных оптических сетях PON общей передающей среды, каждое оконечное устройство (ONT или OLT) вынуждено работать на совокупной скорости передачи данных. Даже если клиент заплатил только за скорость доступа в 25 Мбит/с, тем не менее, каждая конечная точка оптической сети (ONT) в этом дереве PON должна работать на скорости 2,5 Гбит/с (GPON). Работа электронных и оптических устройств со скоростью, в 100 раз превышающей необходимую скорость передачи данных, повышает цену компонентов, особенно в том случае, если емкость сети не очень высокая.

• Необходимость большой начальной мощности оптического сигнала.

При каждом разветвлении на две линии мощность сигнала падает на 3,4 дБ. При разветвлении на 64 линии мощность падает на 20,4 дБ (эквивалентно отношению мощностей 1:110). Таким образом, в этой модели все оптические передатчики в архитектуре PON должны обеспечивать в 110 раз большую мощность оптического сигнала по сравнению с архитектурой «точка-точка» при передаче на то же расстояние.

Однако, несмотря на перечисленные недостатки, технология GPON является весьма привлекательной для многих операторов мультисервисных услуг и использование на сетях этой технологии быстро растёт.

---

[1] http://bz.south.rt.ru/?page_id=7

[2] http://www.kitz.co.uk/adsl/fttc-cabinets.htm

[3] https://www.slideshare.net/mansoor_gr8/gpon-fundamentals

[4] http://www.electronicdesign.com/what-s-difference-between/what-s-difference-between-epon-and-gpon-optical-fiber-networks

Понравилось это:

Нравится Загрузка…

Запись опубликована в рубрике Ликбез, Технологии с метками оптический, epon, fttb, fttc, ftth, fttx, gepon, gpon, pon, xpon. Добавьте в закладки постоянную ссылку.

Интернет по Технологии Fttb Что Это © Технология gpon

Для активации введенных данных потребуется перезагрузка терминала. Она выполняется после выбора во вкладке «Обслуживание» (Management) пункта «Перезагрузка» (Reboot) c последующим выполнением команды «Перезагрузить». Затраты на строительство такой сети сопоставимы с FTTС, расходы на эксплуатацию меньше, а вот пропускная способность, которую можно считать одним из главных факторов при выборе архитектуры сети, выше. малое погонное затухание оптоволокна, разрешающее избавиться от большого количества усилительной аппаратуры вдоль линии распространения сигнала, а то и вовсе утилизировать ее в пределах зоны обслуживания районного провайдера;.

Технология FTTB . Гибридные оптико-коаксиальные сети (HFC – Hybrid Fiber Coax) строятся по трем основным технологиям (рис.1):

Если FTTH является перспективной, но относительно дорогостоящей технологией, то FTTB является “оптимальной” технологией, наиболее удобной для российских городов среднего и большого размеров.

Что же обычно понимают под FTTB технологией? Под такой технологией понимают относительно глубокое проникновение оптики до абонента, т.е. работу оптического узла (ОУ) в среднем на 100…250 абонентов (например, 9…12-ти этажный дом на 4…6 подъездов). При этом после ОУ каскадно включается обычно не более одного коаксиального усилителя (рис.2).

А что для Вас главное в смартфоне?

ТрендовостьНадежность

Таким образом, можно смело утверждать, что именно FTTB технология HFC сети является наиболее выгодной для российских условий эксплуатации как с точки зрения ценовой политики, так и с точки зрения реализации высоких технических параметров.

Технология подключения Интернета FTTB в настоящее время наиболее распространенная в мире. В начале 2000-х годов она сделала переворот в сфере предоставления провайдерских услуг и остается наиболее востребованной за счет своей простоты и надежности. Но у такого подключения есть ограничения и недостатки, которые также надо учитывать при подключении к сети.

Мнение эксперта

Черноволов Александр Петрович, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

Терминал OLT обеспечивает взаимодействие сети PON с внешними сетями, сплиттеры осуществляют разветвление оптического сигнала на участке тракта PON, а ONT имеет необходимые интерфейсы взаимодействия с абонентской стороны. Если у вас не выходит разобраться в проблеме, пишите мне!

Особенности отличия технологии fttb от xpon. Технология FTTB: преимущества и недостатки

1. Наличие модема. Если сейчас для ремонта узла требуется вскрывать щиток, расположенный на лестничной клетке или в подвале, то новая схема позволяет провести все необходимые процедуры не выходя из дома, консультируясь по телефону со службой поддержки.
2. Возможность точечного подключения. PON дает реальную возможность достаточно дешево провести проводной Интернет в частном секторе.
3. Многопоточность. К пассивной оптоволоконной сети можно подключить одновременно гораздо больше систем.

Что дает использование FTTx?

Эта технология используется всеми провайдерами, предоставляющими услуги в многоквартирных домах: “Билайн”, “Ростелеком”, “МТС”, “Зеленая Точка” и другие. Главным отличительным признаком, что будет использоваться FTTB всегда служат красивые предложения:

• скорость до 100 Мбит/сек, позволяющая скачивать фильмы за считанные минуты и участвовать в онлайн-конференциях и играть по сети;
• безлимитный Интернет, без ограничений на объем трафика;
• возможность подключения цифрового телевидения и IP-телефонии через 1 кабель.

Все эти возможности появились именно благодаря использованию оптического волокна по технологии FTTB в качестве основы для предоставления доступа к сети.

Есть информация, что для некоторых абонентов Ростелеком может предложить индивидуальные тарифы со скоростью до 1 Гбит/сек – этот момент нужно уточнять в офисах.

Простота и дешёвый способ состоит в том, что для соединения интернета нет необходимости отдельно проводить кабель в дом, линия работает при наличии городского телефона. На сегодняшний день архитектура FTTH широко применяется при подключении абонентов МГТС и при прокладке сети используется исключительно оптоволоконный кабель.

07.2013

Совершенно недавно свет увидела новая версия программы Kaspersky Internet Security для компьютеров Mac. Она обладает огромным функционалом и может похвастаться рядом интересных функций.

• HELP: Регионы тел. 8 (800) 700-612-4 help@otvertka. com
• г. Санкт-Петербург тел. 8 (800) 700-612-4 [email protected]
• г. Москва тел. 8 (800) 700-612-4 [email protected]
• г. Абакан тел. 8 (800) 700-612-4 [email protected]
• г. Анапа тел.8 (800) 700-612-4 [email protected]
• г. Белгород тел.8 (800) 700-612-4 [email protected]
• г. Волгоград тел. 8 (800) 700-612-4 [email protected]
• г. Владивосток тел. 8 (800) 700-612-4 [email protected]
• г. Владикавказ тел. 8 (800) 700-612-4 [email protected]
• г. Екатеринбург тел. 8 (800) 700-612-4 [email protected]
• г. Ижевск тел. 8 (800) 700-612-4 [email protected]
• г. Казань тел. 8 (800) 700-612-4 [email protected]
• г. Кемерово тел. 8 (800) 700-612-4 [email protected]
• г. Краснодар тел. 8 (800) 700-612-4 [email protected]
• г. Красноярск тел. 8 (800) 700-612-4 [email protected]
• г. Кызыл тел. 8 (800) 700-612-4 [email protected]
• г. Липецк тел. 8 (800) 700-612-4 [email protected]
• г. Лобня тел. 8 (800) 700-612-4 [email protected]
• г. Майкоп тел. 8 (800) 700-612-4 [email protected]
• г. Нижний Новгород тел. 8 (800) 700-612-4 [email protected]
• г. Новосибирск тел. 8 (800) 700-612-4 [email protected]
• г. Набережные Челны тел. 8 (800) 700-612-4 [email protected]
• г. Омск тел. 8 (800) 700-612-4 [email protected]
• г. Оренбург тел. 8 (800) 700-612-4 [email protected]
• г. Пермь тел. 8 (800) 700-612-4 [email protected]
• г. Петрозаводск тел. 8 (8142) 78-22-88 [email protected]
• г. Самара тел. 8 (800) 700-612-4 [email protected]
• г. Северодвинск тел. 8 (800) 700-612-4 [email protected]
• г. Сургут тел. 8 (800) 700-612-4 [email protected]
• г. Ставрополь тел. 8 (800) 700-612-4 [email protected]
• г. Сыктывкар тел. 8 (800) 700-612-4 [email protected]
• г. Ростов-на-Дону тел. 8 (800) 700-612-4 [email protected]
• г. Тула тел. 8 (800) 700-612-4 [email protected]
• г. Ульяновск тел. 8 (800) 700-612-4 [email protected]
• г. Усть-Илимск тел. 8 (800) 700-612-4
• г. Уфа тел. 8 (800) 700-612-4 [email protected]
• г. Хабаровск тел. 8 (800) 700-612-4 [email protected]
• г. Чебоксары тел. 8 (800) 700-612-4 [email protected]
• г. Челябинск тел. 8 (800) 700-612-4 [email protected]
• г. Чита тел. 8 (800) 700-612-4 [email protected]
• г. Элиста тел. 8 (800) 700-612-4 [email protected]

Мнение эксперта

Черноволов Александр Петрович, специалист по вопросам мобильной связи и интернета

Со всеми вопросами смело обращайтесь ко мне!

Задать вопрос эксперту

По сравнению с линиями, использующими для обмена информацией металлические медные жилы, обычной витой паре Ethernet свойственны следующие достоинства. Если у вас не выходит разобраться в проблеме, пишите мне!

Какую технологию подключения к Интернет выбрать? Советы компании Компьютерная служба HELP

Содержание статьи

• 1 Технология FTTB .
  • 1.1 Особенности отличия технологии fttb от xpon. Технология FTTB: преимущества и недостатки
  • 1.2 Что дает использование FTTx?
  • 1.3 07.2013
  • 1.4 Какую технологию подключения к Интернет выбрать? Советы компании Компьютерная служба HELP

Технология GPON в сетях доступа: FTTH/FTTB/FTTO/FTTC —

RJ Frometa 26 сентября 2021 г. Технология Оставить комментарий

сеть, и постепенно проектировал и разрабатывал больше видов сетевых приложений и сетевых периферийных устройств. В то же время, в связи с растущим спросом населения на сеть, коммуникационный бизнес сильно изменился. Наиболее очевидной характеристикой является увеличение доли бизнес-трафика данных. В связи со сменой режима предоставления услуг связи у населения повысились требования к сетям доступа. Поскольку технология GPON (гигабитные пассивные оптические сети) может удовлетворить высокие требования людей, и как новая технология сети доступа, она, естественно, стала самой важной технологией сетевой системы доступа следующего поколения.

1. Характеристики GPON

Технология GPON имеет относительно очевидные характеристики в практическом применении, которые в основном подразделяются на следующие аспекты:

· Технология сверхвысокой скорости и применимости

APON (APON) имеет максимальную скорость 622 Мбит/с и использует технологию упаковки и передачи ATM, поэтому он имеет недостаточную широкополосную связь, сложную технологию, высокую стоимость и низкую эффективность предоставления IP-услуг. А технология EPON (Ethernet Passive Optical Network) стала больше соответствовать технологии широкополосного доступа к IP-услугам благодаря эффективной интеграции технологии Ethernet и технологии PON. Кроме того, технология GPON представляет собой относительно продвинутый протокол PON на рынке с сильными характеристиками OAM и P, который может поддерживать высокую скорость и мультисервисность.

· Совместимость и гибкость

Технология GPON имеет преимущество обратной совместимости с устаревшим оборудованием и технологиями, такими как AG5200 и U300, особенно для сигналов ATM и GEM. Таким образом, сеть доступа на основе технологии GPON может иметь преимущество объединения нескольких услуг. Нынешнее использование технологии GPON постепенно завершило использование голосовых услуг, видеоуслуг, IP-коммуникаций, услуг ATM и PDH, сделав многие системы унифицированными информацией и данными, что выгодно для развития новых телекоммуникационных услуг.

• Применение технологии GPON в сети доступа
• FTTB (оптоволокно до здания)

и следует использовать оптический трансивер GPON ONU SFP. Поскольку ONU подключается к клиенту витой парой, сетевая структура FTTB должна решать проблему с электропитанием. FTTB имеет два режима: FTTB + XDSL и FTTB + LAN, в которых используется источник питания ИБП и бытовое электропитание 220 В. Если в сообществе и новых зданиях есть особые требования, следует принять следующие режимы: в основном распределение точек подключения оптоволокна в сообществе, коридоре и на этаже, использование порта восходящей линии связи GPON на сетевой стороне небольших объектов DSLAM и интерфейс XDSL на стороне клиента. сторона для входа в дом по витой паре. Таким образом, внедряются передовые технологии, связанные с ADSL2+ и VDSL, эффективно используются ресурсы существующих медных линий и внедряются DSLMDU малой и средней пропускной способности. Для оконечного оптоволоконного оборудования в сообществе следует использовать встроенный шкаф, подходящий для наружных суровых условий, в основном за счет использования пола и прохода в качестве точек распределения оптоволоконной точки, через ONU для получения оптических сигналов и предоставления нескольких Ethernet в качестве точек доступа, используя кабель Ethernet с пятью витыми парами для подключения клиентов. Однако из-за интервала между кабелями витой пары Ethernet категории 5 расстояние ONU в этом режиме не может превышать 100 м между конечными клиентами.

• FTTH (оптоволокно до дома)

Для жилых зданий, таких как виллы и элитные поселки, следует использовать FTTH, чтобы реализовать мультисервисный доступ. OLT 10G PON следует размещать в машинном отделении офиса, светоделитель следует размещать в сообществе и здании, а ONU следует размещать в бытовом помещении, или в проходе здания, или в слаботочной комнате. А интерфейс ONU следует использовать для прямого подключения к домашней сети домохозяйства. Режим приложения FTTH — это GPON для использования различных сервисных интерфейсов для поддержки услуг Triple Play.

• FTTC (волокно до обочины)

Основной смысл FTTC заключается в прокладке оптоволоконной сети вдоль дороги. Он предназначен для размещения распределительной коробки сетевого интерфейса на электрическом столбе, и люди могут напрямую подключаться к сети через интерфейс распределительной коробки.

• FTTO (волокно до офиса)

Доступ к коммерческому зданию должен осуществляться через FTTO, а ONU должен быть размещен на стороне пользователя. FTTO — это основные телекоммуникационные услуги, включая текущие данные, голос, специальные линии и услуги ITV. Оборудование OLT (Optical Line Terminal) должно поддерживать интерфейсы FE/GE, E1 и STM-1, а ONU должно поддерживать интерфейсы FE, E1 и POTS. У корпоративных пользователей более высокие требования к стабильности услуг связи. FTTO должен принять режим коммутации защиты двойного волокна для магистрального оптического волокна и оптического волокна ответвления в соответствии с потребностями пользователей.

• Направление развития и специальные формы доступа GPON

1. Направление развития GPON

практичность и расширяемость стандарта. Архитектура технологии GPON подходит для построения сети общего доступа, что имеет практическое значение для ускорения расширения сети. В будущем развитие GPON будет более широко использоваться. На основе улучшения традиционного уровня GE он может обеспечить разнообразие типов технологий, а преимущества технологии GPON будут более заметными, чтобы гарантировать доступ к большей пропускной способности, реализовать высокоскоростную передачу данных и расширить зона покрытия, которая может больше удовлетворить разнообразные потребности текущих пользователей.

• Особые формы доступа GPON

· Наблюдение в полевых условиях и проектирование широкополосной связи сеть. Кроме того, при проектировании широкополосной связи для пользователей необходимо использовать данные полевых наблюдений в качестве ключевого справочного стандарта для точного определения фактических потребностей пользователей. После этого должно быть проведено испытание для проверки соответствия между проектом и фактическим спросом. Как только это несовместимо, проблема должна быть обнаружена и устранена в первый раз.

· Планирование и развертывание

Во-первых, поскольку устройства OLT бывают разных размеров, их следует выбирать в соответствии с реальной ситуацией. В реальных условиях следует разумно использовать преимущество удаленного ввода технологии GPON. В процессе энергоснабжения следует одновременно учитывать факторы стабильности и экономики. При измерении расстояния следует учитывать бюджетную стоимость, чтобы снизить стоимость в эффективной дальности передачи сигнала. Во-вторых, для планирования ответвления сетевой режим следует выбирать в соответствии с геометрической структурой здания. В-третьих, как правило, ONU устанавливается в наружном шкафу, который в основном использует настольную установку, настенную установку и установку в шкафу.

· Выбор оптического кабеля

Для GPON необходимо выбрать тип оптоволоконного кабеля, который соответствует системе. Два типа волоконно-оптических кабелей, которые относительно широко используются, — это G.655 и G.652, и их необходимо выбирать разумно в соответствии с местом установки. Оптическая передача будет иметь нелинейный эффект, дисперсию и затухание в оптическом кабеле, поэтому необходимо объединить эти параметры для выбора оптического кабеля. В некоторых случаях может потребоваться использование оптоволоконного мультиплексора. Степень дисперсии G.655 ниже, чем у G.652, поэтому первую можно улучшить, используя более совершенную технологию при передаче на большие расстояния. Технология GPON может нормально работать после вышеуказанных шагов, и после этого необходимо измерить скорость, чтобы обеспечить стабильную работу технологии.

· Доступ к базовой станции

Доступ к технологии GPON на базовых станциях обеспечивает систематическое управление, таким образом гарантируя, что базовой станции не придется перестраивать систему передачи. Если технология GPON, используемая в базовой станции, более продвинута, сетевой процесс будет более гибким и может снизить затраты. Более того, благодаря постоянной оптимизации технологии оптических кабелей стоимость оптического доступа была снижена, и по сравнению с медными кабелями эксплуатация и обслуживание оптических кабелей более удобны и относительно просты в управлении.

• Заключение

Подводя итог, будущая тенденция развития сети доступа должна состоять в том, чтобы завершить двухточечное оптоволоконное соединение от пользователя к офису, то есть оптоволоконное волокно к дому. Однако из-за влияния многих факторов, таких как стоимость оптоволокна до дома и объем бизнеса, на данном этапе оптоволокно до дома реализовано не полностью. Таким образом, технология GPON, которая является промежуточной технологией, развивающейся от оптоволокна до дома, играет ключевую роль в сети доступа с самого начала. Технология GPON имеет преимущества высокой скорости, высокой безопасности, низкой стоимости и высокой эффективности. Она будет играть более важную роль в сети СПП следующего поколения.

Автор: RJ Frometa

Head Honcho, главный редактор и писатель на ВЕНТС. Я не люблю гулять по пляжу, но я люблю играть на гитаре и увлекаться музыкой. Я тоже киноманьяк и сплю по 6 часов.

О компании RJ Frometa

Head Honcho, главный редактор и писатель на ВЕНТС. Я не люблю гулять по пляжу, но я люблю играть на гитаре и увлекаться музыкой. Я тоже киноманьяк и сплю по 6 часов.

Назад 4 совета: как ухаживать за одеждой

Далее Какие ароматизаторы самые эффективные в 2021 году?

Проверьте также

Независимо от того, пишете ли вы контент для своего веб-сайта или создаете маркетинговую копию, есть несколько …

Оптоволокно для дома (FTTH) и бизнеса (FTTB) с GPON

GPON (гигабитная пассивная оптическая сеть) — это крупнейшая технология оптоволоконного доступа для доставки гигабитного Интернета в офисы и дома. Это полностью оптоволоконная технология, которую можно использовать для построения сетей Fiber to the Premises (FTTP), соединяющих абонентов с локальными интернет-провайдерами.

GPON — это наиболее эффективный вариант для сетей FTTH, обеспечивающий экономичный способ доставки потокового видеоконтента и онлайн-приложений с практически неограниченной пропускной способностью.

Каковы преимущества GPON?

Что такое GPON и как он работает?

Терминал оптической линии (OLT) может подключаться ко многим терминалам оптической сети (ONT) или модулям оптической сети (ONU) через GPON (гигабитная пассивная оптическая сеть). В сетях GPON используются пассивные сплиттеры между ONT и ONT для разделения длины волны, чтобы ее могли видеть все ONT в волокне. Стандарт GPON говорит, что вы можете иметь до 128 разделений на порт GPON, но в традиционных развертываниях GPON используются разделения 1:32 или 1:64. GPON использует разные длины волн для передачи и приема трафика (1490 нм вниз по течению, 1310 нм вверх по течению). В PON (пассивная оптическая сеть) OLT транслирует весь нисходящий трафик на каждое ONT, и каждое ONT считывает трафик, который должен считывать. ONT используют шифрование, поэтому они не могут прослушивать трафик, который не должны видеть. Используя мультиплексирование с временным разделением (TDM), OLT координирует передачу от ONT, чтобы они передавали только в назначенные им временные интервалы в PON.

Сеть с GPON

Невероятная гибкость GPON делает ее такой популярной. Видео RFP и IPTV, голос TDM и VoIP поставляются с GPON. Также поддерживает симметричный Ethernet 10/100/1000 и TDM или PWE3 (эмуляция псевдопровода) на основе T1/E1.

GPON остается гибким в том, как провайдер может проложить сеть. Например, коэффициент разделения может быть очень низким, что позволяет использовать большие расстояния (до 40 км) и большую пропускную способность на абонента, или может достигать 128 разделений, что позволяет использовать больше абонентов на более коротких расстояниях. GPON включает методы DBA, поэтому абоненты могут получить больше пропускной способности, когда им это нужно, и освободить неиспользуемую пропускную способность для других.

GPON в помещении

Абоненты устанавливают ONT на своем рабочем месте. Жилые ONT традиционно устанавливались снаружи дома. В последние годы модно ставить их посреди дома. PON соединяет ONT с OLT, который является точкой разграничения для услуг GPON. ONT могут включать в себя домашний шлюз/маршрутизатор, порты POT (обычная телефонная служба) или VoIP (передача голоса по IP), а также WiFi.

Снижение затрат на OSP (за пределами предприятия)

До PON широкополосная связь предоставлялась по тем же медным линиям, что и POT. Медные петли становятся более дорогими в обслуживании по мере их старения. Хотя оптоволокно недешево в установке, оно имеет более длительный срок службы, чем любые услуги, для которых мы можем ожидать его использования. Из-за долговечности и того факта, что сети PON являются пассивными, затраты на техническое обслуживание OSP обычно сводятся к стоимости ремонта в случае обрыва волокна или стихийного бедствия. Кроме того, разрабатываются новые технологии бурения, чтобы удешевить установку волокна, а за счет заглубления волокна еще больше снижаются затраты на техническое обслуживание и ремонт.

Если в OSP не хватает оптоволокна, поставщик услуг может провести одно волокно в указанное место и разделить его ближе к абонентам. Это снижает потребность в длинных участках волокна. При низком коэффициенте разделения PON расстояние между OLT и ONT может достигать 40 км.

Комбинируя пассивную сеть, технологию экономии оптоволокна «точка-многоточка» и расширенный радиус действия, поставщики услуг могут сэкономить тысячи долларов на внешнем шкафу и затратах на электроэнергию.

Стандарты GPON

GPON соответствует стандарту ITU G.984, который включает поправки для GPON с расширенным радиусом действия. G.984 был разработан для поддержки более высоких скоростей передачи данных, чем более ранние технологии PON, такие как BPON и EPON. GPON предлагает лучшее качество обслуживания и масштабируемость, чем его предшественники.
