что это, чем отличаются разъемы, расшифровка, подключение

Антон Богданов

Инженер-проектировщик сетей связи

При первом взгляде на сетевой маршрутизатор можно обнаружить несколько портов под коннектор RJ-45. Обычно на корпусе устройства их от трех до пяти штук. Но воткнув кабель от интернет-провайдера в любой из портов, доступ к интернету вы не получите. Если посмотреть внимательнее, то можно увидеть, что порты выделены разными цветами и имеют подписи “WAN” и “LAN”. Обычно маршрутизаторы имеют один или в редких случаях два WAN, и от двух до четырёх LAN портов. Разобраться во всех различиях между этими портами, а также узнать, почему их нельзя путать, можно в этой статье.

Что такое WAN?

“WAN” дословно это “Wide Area Network”. Что можно перевести на русский язык как “Глобальная вычислительная сеть”. Такая сеть объединяет огромное количество различных узлов, находящихся в разных местах и на различной удалённости друг от друга. Она может объединять города, страны и даже континенты. Другими словами, “WAN” – это то, что мы привыкли называть интернетом.



WAN на роутере

Как уже не сложно догадаться, WAN порт (ВАН порт) на роутере служит для подключения кабеля с сигналом интернет. Именно в этот порт (или порты, если маршрутизатор поддерживает подключение двух каналов связи) и нужно подключать WAN кабель, идущий от оборудования интернет провайдера. Поскольку только на этом порте имеется возможность произвести все необходимые настройки, такие как ввод логина, пароля, IP адреса и прочего.

Также некоторые модели роутеров позволяют использовать LAN для подключения интернета. Это актуально для устаревших DSL роутеров, поскольку в них отсутствует WAN и подключить туда современный высокоскоростной интернет по технологии FTTx можно только благодаря этой функции. Чтобы её задействовать, нужно в настройках маршрутизатора выбрать один из LAN портов и настроить как WAN. Далее нужно будет вставить кабель в этот разъём и произвести настройку для доступа в интернет.

Что такое LAN порт?

Расшифровка “LAN” означает “Local Area Networks” или “Локальная вычислительная сеть”. Она объединяет узлы, находящиеся на небольшом расстоянии друг от друга. Примером такой сети может стать сеть в офисе или университете. Другими словами, через LAN можно соединять друг с другом компьютеры напрямую.

Для этого есть специально созданные устройства – хабы и свитчи. Это такие коммутаторы с сетевыми разъёмами, которые помогают создавать огромные локальные сети. Также если воспользоваться маршрутизатором, то можно дать такой частной сети доступ в глобальный интернет.

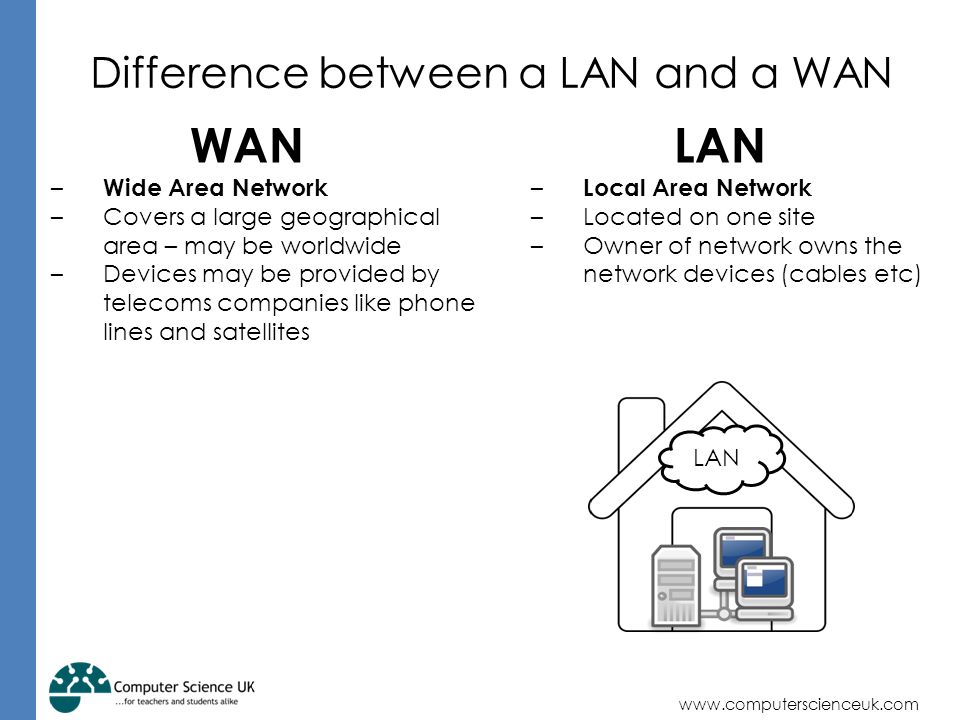

Отличие WAN от LAN

Если судить только по названию, то можно увидеть, что у WAN и LAN есть общие слова “Area Networks”, что означает то, что обе эти технологии подразумевают вычислительную сеть, объединяющую множество устройств. Разница лишь в размерах этой сети, она может быть глобальной (Wide) или локальной (Local).

Но для пользователя гораздо важнее знать то, чем отличаются LAN и WAN на роутере. В WAN разъём подключается кабель от провайдера, по которому приходит интернет в устройство. Иногда в целях резервации канала приобретают роутер, в котором имеется двойной WAN. Таким образом можно обеспечить непрерывный доступ в сеть. Если у провайдера, чей канал выбран как основной, возникнут какие-либо проблемы связи или же она вовсе пропадёт, маршрутизатор переключится на резервную линию и проблем с интернетом не будет.

Обычно WAN порт на роутере выделен синим цветом и имеет аналогичную надпись. Также там может быть написано слово “Internet”. Располагается он в левой или правой стороне. Нужно не только подключить провод в WAN, но и произвести его настройку, введя предоставленные провайдером данные.

LAN порты могут быть выделены жёлтым цветом или же не выделены вовсе. Также на них имеются подписи, обычно это их порядковые номера – 1,2,3 и т.д. Эти разъёмы нужны для подключения устройств к роутеру, и их доступу к интернету. Для подключения используется Ethernet кабель.

Сейчас такие порты в роутерах, используемых в частных жилых помещениях, обычно не задействованы, потому что всё больше и больше устройств в доме имеют беспроводной интерфейс и необходимость в сетевых проводах отпала. А вот в офисах и на предприятиях эти порты применяются, и даже их количества на роутере не хватает. Поэтому в LAN порты подключаются свитчи и хабы и уже в эти устройства подключают компьютеры и прочую сетевую технику. Поэтому количество портов для локальной сети может быть увеличено при помощи этих устройств.


Если без LAN интерфейса можно легко обойтись дома, поскольку вся маршрутизация может происходить по беспроводному интерфейсу, то WAN разъём на роутере должен быть обязательно, без него о доступе в сеть можно забыть.

Также порты различаются скоростью передачи данных. Скорость передачи данных в локальной сети зачастую выше, чем скорость загрузки данных из сети интернет. Это может быть как из-за ограничения в тарифном плане от провайдера, так и из-за ограничений самого разъёма. Например, LAN порты могут иметь скорость до 1000 мбит/с, а WAN – до 100 мбит/с. Поэтому устройства могут обмениваться друг с другом данными на большой скорости при условии, что и сетевые карты устройств поддерживают такую скорость. А вот скорость обмена с “внешним миром” будет ограничена WAN.

Стандартная схема подключения роутера для настройки и использования интернета:

Индикация

Для того чтобы узнать, какие соединения активны, в маршрутизаторах применяются индикаторы. Это лампочки на передней или верхней части устройства.

Индикатор для сети WAN обозначен как буква “I” или же на нём может быть изображён земной шар. Если в соответствующий разъём ничего не подключено, светодиод не активен. Также он может быть неактивен, если повреждён провод или есть проблема на коммутаторе провайдера. В общем, если индикатор интерфейса WAN не активен, это означает, что сигнал до роутера не доходит.

Если индикатор мигает жёлтым цветом, это означает то, что сигнал доходит, но интернета на устройстве нет. Либо введены неправильные настройки на роутере, либо это проблемы с оборудованием провайдера. Неисправность кабеля в таком случае исключается.

Если светодиод горит или мигает зелёным цветом, значит соединение WAN активно и можно пользоваться интернетом.

У LAN портов тоже есть индикация. Обычно это цифры, соответствующие порядковым номерам разъёмов, или значки мониторов. Каждому  разъёму соответствует свой светодиод, который показывает, какие порты сейчас подключены. Однако появляются модели без индикации LAN портов или с одним светодиодом на все порты.

Если индикатор не активен, это означает, что в порт ничего не подключено или подключенное устройство выключено из сети. Также это может означать неполадки с кабелем.

Если произвести подключение в WAN порт кабеля от любого устройства, например, ноутбука, то ничего не сломается, как и если подключить в LAN кабель от интернета. Индикатор подключённого порта будет так же светиться, сигнализируя о подключённом устройстве, но работать сеть не будет.

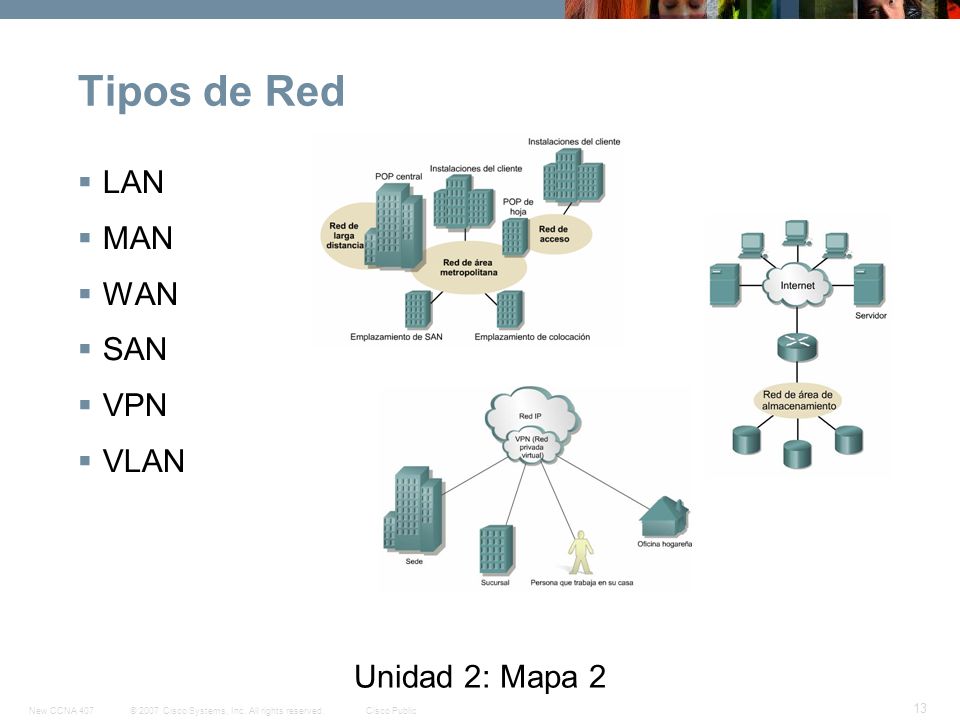

WAN сеть

WAN сеть глобальна, это совокупность всех компьютеров, подключённых к интернету. В состав такой сети входят более маленькие сети. Такие сети делятся на:

  • LAN – маленькая сеть для дома или рабочего помещения. Для связи между офисами в разных городах существует VLAN (Virtual Local Area Networks). Эта технология связывает удалённые узлы и позволяет им пользоваться общими сетевыми устройствами, например, принтером или файловым хранилищем так, как будто они находятся в одном офисе.
  • PAN (Personal Area Network) – объединяет устройства, которыми пользуется один человек;
  • CAN(Campus Area Network) – совокупность зданий, в которых уже есть своя локальная сеть, для обмена между ними данными;
  • MAN(Metropolitan Area Network) – более крупная сеть, которая объединяет устройства в городе или нескольких городах.

WAN IP

У каждого устройства в сети есть IP адрес. Он идентифицирует устройство, чтобы другие участники могли к нему обращаться. В рамках локальной сети идентификаторы назначаются вручную администратором сети или автоматически по протоколу DHCP.

Такие адреса обычно начинаются с 192.168.1.1. – это локальный адрес маршрутизатора. Все остальные устройства будут иметь адреса 192.168.1.2, 192.168.1.3. и т.д. И в рамках одной сети эти адреса будут уникальны. Но чтобы пользоваться интернетом, нужен идентификатор, уникальный в интернете. Поэтому провайдер присваивает внешний адрес – WAN IP. Он может быть как строго заданным (статическим), так и изменяемым время от времени (динамическим). Именно под этим IP и будут отображаться все устройства локальной сети в интернете.

Мне нравится7Не нравится1

Wan разъем. Разница между WAN и LAN

Наша сегодняшняя небольшая статья будет посвящена такому элементу роутеров, который называется WAN. Мы попытаемся ответить на вопросы, что это такое и какие функции оно выполняет.

Очень вероятно, что однажды вы пытались настроить самостоятельно роутер и обращались за помощью на какой-то форум. И еще более вероятно, что в такой ситуации вам там советовали подключить кабель в WAN-разъем или же зайти на вкладку WAN и задать там правильные настройки.
Как вы уже могли догадаться, на роутере так называемых WAN-ов сразу две штучки. Во-первых, это разъем, который расположен на корпусе маршрутизатора, в который собственно и подключается интернет через кабель , проложенный интернет-провайдером . На примере разных производителей задняя панель может выглядеть по разному:




По-другому такой разъем называется еще RJ-45 . Чаще всего WAN-разъем на роутерах окрашен в синий цвет. С первым WAN-ом уже разобрались.

Под вторым значением слова WAN скрывается не что иное, как пункт в настройках роутера. Как заходит в панель управления вы уже, наверное, знаете из наших предыдущих публикаций. Кстати, у некоторых моделей роутеров, в частности у

TP-LINK , вкладка WAN называется просто «Интернет» .


Настройки, которые в ней находятся собственно и позволяют роутеру осуществлять подключение к интернету. Я бы даже назвал это самым главным пунктом в настройке маршрутизатора. Поэтому очень внимательно вводите данные, выданные вам провайдером. Довольно часто на этом этапе настройки и допускаются ошибки, а потом возникают вопросы, почему же роутер не функционирует полноценно.

Если посмотреть на обычный роутер, то на задней панели мы увидим несколько портов с подписью LAN и один — с подписью WAN. Внешне все эти порты идентичны, однако для функционирования роутера путаница между ними недопустима.

Определение

WAN — Wide Area Network — глобальная вычислительная сеть, охватывающая и объединяющая множество компьютерных систем по всему миру.

LAN — Local Area Network — локальная вычислительная сеть, объединяющая ограниченное количество компьютеров на относительно небольшой территории.

Сравнение

Разница между WAN и LAN заключается в назначении сетей. WAN — сеть внешняя, соединяющая группы локальных сетей и отдельные компьютеры независимо от места их нахождения. Участники сети могут взаимодействовать друг с другом с учетом ограничений технологий подключения (преимущественно на скорость передачи данных). Глобальная сеть Интернет — самая известная, но не единственная сеть WAN на сегодняшний день. LAN — локальная сеть, внутренняя, объединяющая отдельные компьютеры, сегменты сети и группы сетей, расположенных в непосредственной близости друг от друга. Взаимодействие между собой обеспечивается как проводными, так и беспроводными технологиями.

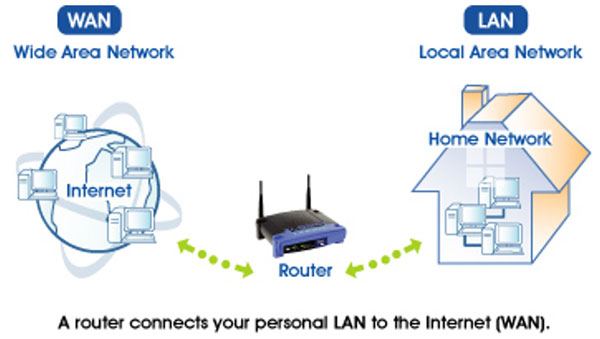

Таким образом, на роутерах порт WAN предназначен для подключения кабеля с интернет-соединением, а порты LAN – для подключения ваших локальных устройств.

Сети LAN могут охватывать до нескольких километров территории, и связь между участками сети обеспечивается высококачественными кабелями с высокой пропускной способностью (чаще всего витыми парами). Сети WAN территорию не ограничивают, но при их организации используют и телефонные линии, не отличающиеся качеством и скоростью передачи данных. Кроме того, WAN могут быть основаны и на более современных сетях связи. При организации LAN используется прямая топология, при организации WAN — смешанная иерархическая.

На канальном уровне модели OSI сети LAN и WAN используют разные протоколы передачи данных: для LAN это Ethernet и 802.11 (как правило), для WAN — PPP, HDLC, Frame Relay. В сетях LAN канал связи используется одним клиентом, в сетях WAN канал связи разделяется между клиентами сети.

Отличие WAN от LAN

  1. WAN — сеть внешняя, глобальная, LAN — сеть внутренняя, локальная.
  2. WAN не ограничивается территорией, LAN не может быть очень большой протяженности.
  3. В роутерах порт WAN предназначен для интернет-соединения, LAN – для локальных устройств пользователя.
  4. Количество клиентов LAN ограничено.
  5. Пропускная способность LAN обычно выше, для ее организации используются качественные кабели.
  6. LAN использует протоколы Ethernet и 802.11, WAN — PPP и другие.
  7. В LAN канал связи используется одним клиентом, в WAN — несколькими.

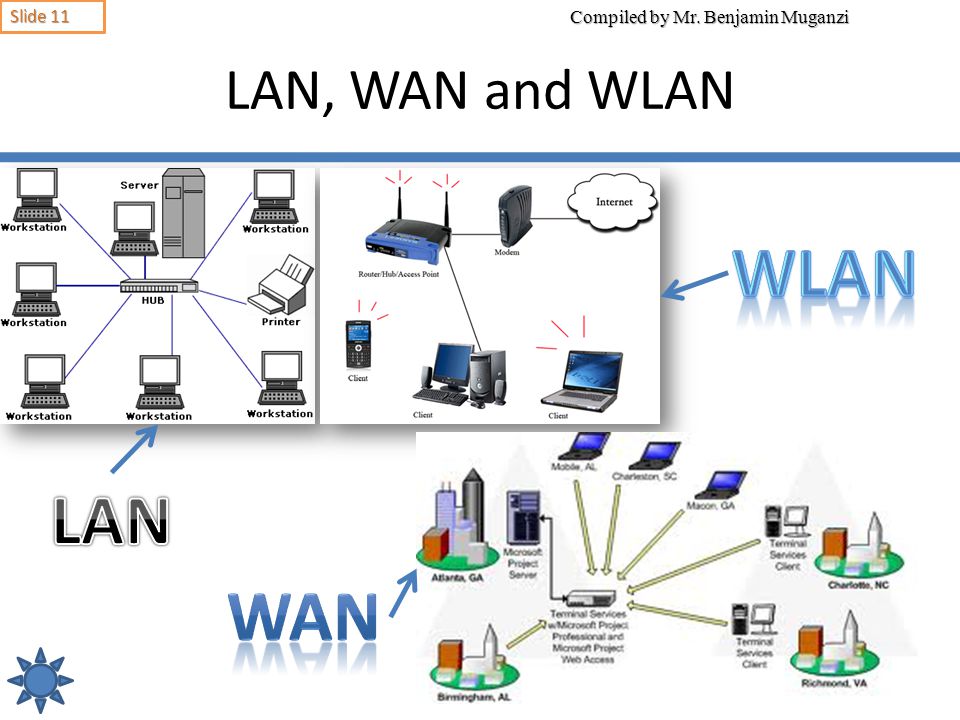

LAN против WAN - разница между LAN и WAN

Два самых популярных сегодня типов сетей: LAN (локальная сеть) и WAN (глобальной сети). Эти две сети обычно классифицируются на основе их зоны покрытия. Ниже приведены несколько моментов, которые отличают эти две сети.

Как правило, локальная сеть существует в доме или в университетском кампусе, в то время как в глобальной сети существует на протяжении многих офисных зданиях, разделенных огромным расстоянием. В офисных зданиях в глобальной сети могут находиться в разных странах или даже континентах. Например, штаб- квартира может быть в США, региональное отделение может быть в Великобритании, а филиал может быть в Индии. Рабочие в этих трех зданиях используют глобальную сеть, чтобы сотрудничать друг с другом. Интернет также можно считать глобальной сетью, соединенных из множества локальных сетей являясь таким образом классическим примером глобальной сети. Давайте посмотрим на две структуры и их различия.

Различия

Характеристика LAN WAN
Speed / Скорость 1000 Mbps 150 Mbps
Bandwidth for Transmission / Полоса пропускания для передачи Высокая Низкая
Data Transfer Rate / Скорость передачи данных Высокая Низкая
Geographical Coverage / Географический охват Малый Большой
Connecting Hardware / Подключение Оборудования 10Base-T Cable Выделенная линия или Спутник
Technology Used / Используемые технологии Token Ring & Ethernet / Локальные сети ATM, Frame Relay, X.25
Transmission Errors / Ошибки передачи Некоторое, незначительное к-во более чем требуется
Setup Cost / Затраты на отладку Низкие Высокие
Maintenance Costs / Затраты на тех. обслуживание Низкие Значительные
Network Topology / Топология сети Peer to Peer / Одноранговая Клиент сервера
Security / Безопасность Более безопасным, чем WAN Open to Threats / Открытая
Standard / Стандарт Ethernet T1
Signal Deterioration / Ухудшение сигнала Нет Да
Equipment Needed / Необходимое оборудование Hub, Switch Router, Modem
Expansion / Расширение Через сетевой адаптер С помощью дополнительного маршрутизатора
Range / Диапазон, удаленность 1 км До 10 000 км
Принтер (доступ) Да, если в той же локальной сети Нет

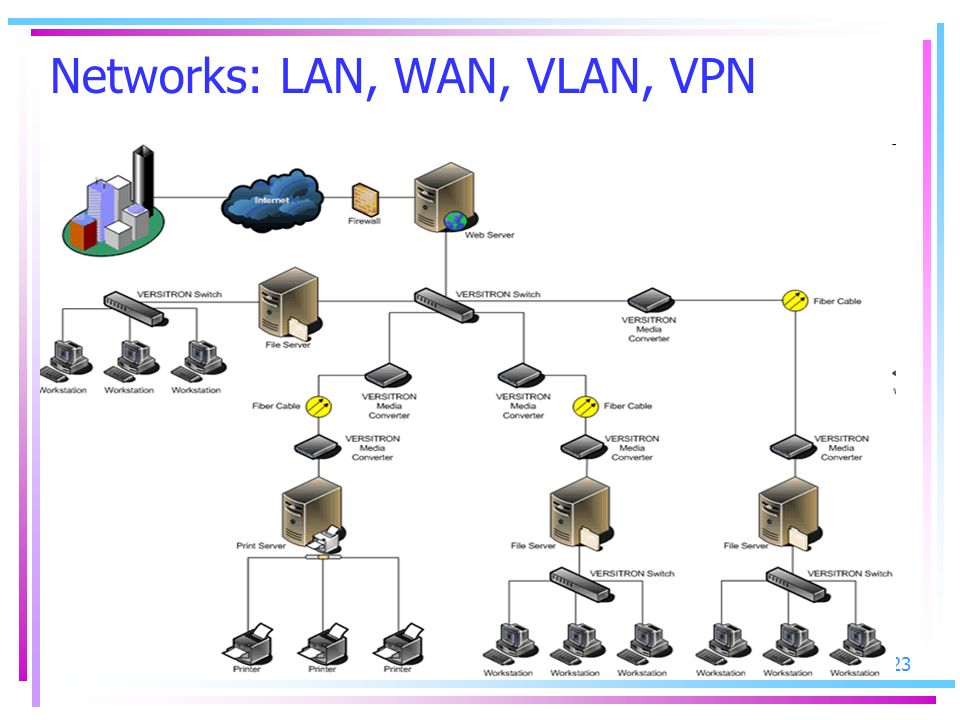

Структура

LAN / Local Area Network / Локальная сеть


В локальной сети настройка, устройств подключенных к коммутатору или концентратору. Общие устройства также подключены к коммутатору, который расположен в центре города. В случае если устройства должны быть подключены к Интернету, коммутатор подключается к провайдеру и соответственно к Интернету. Данные которые являются общими среди этих устройствах хранятся на серверах. Если надо несколько устройств требуеться добавить, то дополнительный концентратор или коммутатор может быть так же добавлен.

Локальная вычислительная сеть (ЛВС) имеет более высокую пропускную способность, таким образом она быстрее по сравнению с глобальной сетью. Максимальная скорость в локальной сети может быть 1000 мегабит в секунду. В качестве более быстрого доступа к общим данным локальной сети, она предпочтительнее для совместного использования компьютерами в сети. В сети легко настраивается, большинство компьютеров и ноутбуков производятся сегодня с RJ45 портом встроенным на материнской плате, который используется для подключения к сети. В случае, например, старых машинах, которые не имеют этот порт, отдельный NIC (Сетевая карта) должна быть установлена. Эта карта помещается в слот PCI настольных компьютеров, и в слот PCMCIA на ноутбуках.

Основное преимущество использования ЛВС-это простота обмена. Компьютеры, если они подключены к той же локальной сети, могут даже совместно использовать принтер. Самое большое препятствие, когда фирма сталкивается при соединении компьютеров в локальную сеть -мониторинг трафика Интернета. Если нагрузка слишком велика, то нужно поставить только на один компьютер доступ или на совместно используемом устройстве. Это можно обойти с помощью ЛВС мониторинга трафика, чья функция заключается, чтобы постоянно отслеживать используемую полосу пропускания. На основе установки и стоимости обслуживания, ЛВС считается дешевле по сравнению с установкой глобальной сети.

WAN / Wide Area Network / Глобальная сеть


В WAN Setup (настройка, компьютеров, которые присутствуют в разных местах соединены между собой. Устройства подключены к роутеру и маршрутизаторы соединены между собой через Т1 стандарт. Это затрудняет расширение сети WAN.

В каждом из двух видов сети есть свои преимущества и недостатки, прослеживается определенный фактор, который помогает человеку выбрать между LAN и WAN при настройке - это расстояние. Если точки необходимо соединить, далеко друг от друга, нет смысла рассматривать настройка локальной сети, так как несмотря на любые преимущества, которые она может предложить, это не возможно.

Сегодня речь пойдет о том, что представляет собой WAN-порт роутера. Как настроить WAN порт? Чем он отличается от LAN порта? Давайте попробуем разобраться… Данное решение активно применяется для подключения маршрутизаторов и роутеров к интернету. Стабильную работу оборудования может обеспечить правильная конфигурация канала.

Последовательность действий

Разберемся с настройками WAN порта. Прежде всего, нужно подключить маршрутизатор в сеть. При помощи сетевого кабеля, который обычно входит в комплект, необходимо соединить LAN порт маршрутизатора с сетевой картой ноутбука или стационарного компьютера. После этого можно включить оба устройства. Дождитесь завершения загрузки ПК. Теперь открываем окно интернет-браузера. Здесь необходимо будет ввести IP адрес вашего маршрутизатора. Уточнить значение IP адреса можно в руководстве по эксплуатации. После этого нажмите на кнопку Enter. Начнется загрузка WEB-интерфейса оборудования. Когда она завершиться, необходимо будет выполнить некоторые действия в браузере.

Работа с интернет-браузером

Для настройки WAN порта нужно будет ввести логин и пароль. Это позволит получить доступ к настройке параметров маршрутизатора. Откройте меню WAN. Оно в некоторых случаях может также называться Setup или Internet. Здесь нужно будет заполнить все поля предложенной таблицы. Выберите тип протокола передачи данных, например, L2TP или PPTP.

Укажите тип шифрования. Это необходимо в том случае, если ваш провайдер поддерживает данную функцию. Введите IP интернет-сервер или точку доступа. Заполните поля «Логин» и «Пароль». Эту информацию можно получить у провайдера интернета. Установите галочку напротив пункта, используемого для автоматического получения адреса DNS-сервера. При необходимости ввести для маршрутизатора статический IP-адрес нужно заполнить графу Static IP.

Сохранение параметров

Чтобы активировать функции DHCP, NAT и Firewall, нужно установить флажки напротив соответствующих пунктов. Можно не использовать некоторые параметры в том случае, если вы не планируете подключать к оборудованию более одного ПК. Для того чтобы настроить WNA порт, нужно нажать «Сохранить». После этого перезагрузите маршрутизатор. Для этой цели можно использовать специальную функцию в меню или просто перезапустить устройство. После этого соедините кабель от провайдера с портом WAN и проверьте работоспособность устройства. Теперь можно запустить браузер и открыть в нем несколько страниц.

В чем разница?

Ну вот мы и разобрались с настройкой. Теперь давайте проверим, чем отличается WAN порт от LAN порта. Обычно на роутере имеется один порт первого типа и несколько портов второго типа. Выглядят они совершенно одинаково. Чтобы обеспечить корректную работу устройства, важно не перепутать эти два типа портов. WAN подразумевает подключение к глобальной вычислительной сети, охватывающей множество компьютерных систем по всему миру, а LAN – это обычное локальное соединение, которое включает в себя еще несколько персональных компьютеров.

Таким образом различие между этими двумя портами заключается в предназначении. WAN используется для подключения к внешней сети. Ее участники взаимодействуют между собой с учетом скорости передачи информации. Интернет на сегодняшний день является самой известной WAN-сетью. Именно по этой причине на роутерах сегодня довольно часто можно встретить порт с такой аббревиатурой. Для подключения к локальной сети используется порт LAN. При использовании LAN-подключения используется прямая топология. Сеть WAN построена на основе смешанной иерархической топологии. Также данные каналы отличаются используемыми протоколами передачи данных.

На форумах не очень часто рассматривают вопрос, как пользоваться роутером, если единственный WAN-порт сгорит. Между прочим, подобное явление – не редкость, а суть борьбы с его последствиями понятна не всем. Если говорить просто, мы хотим объединить в свитч несколько аппаратных портов, одним из которых будет сгоревший порт WAN. Что делать затем, понятно каждому: достаточно подключить шнур провайдера к другому разъёму. Проблема состоит в том, что не все прошивки поддерживают создание свитча между LAN и WAN. А иногда это невозможно физически – в некоторых чипсетах LAN-порты объединены в свитч аппаратно.

Сетевой роутер, 5 Ethernet-разъёмов

Итак, можно прийти к выводу, что существует два класса роутеров:

  • Со встроенным «железным» свитчем
  • С пятью независимыми портами (ну или с тремя, как кому повезёт).

Первый из классов нас не интересует, тут ничего исправить нельзя. А в более дорогих девайсах, где все порты «висят» на независимых Ethernet-контроллерах, обычно предусмотрена опция «STB IPTV». Как раз её наличие, как Вы уже догадались, даёт возможность создать свитч между WAN-портом и одним из LAN-портов. Как использовать данную опцию применительно к нашим целям, рассмотрено дальше.

Профессиональные роутеры и ZyXEL

Любой маршрутизатор профессионального уровня наделён Ethernet-контроллерами в достаточном количестве. Поэтому, любой из Ethernet-разъёмов легко задействуется в качестве порта WAN, тут даже рассказывать не о чем. Похожим свойством обладают роутеры ZyXEL Keenetic, если используется прошивка второго поколения. Зайдя в web-интерфейс, достаточно открыть вкладку «Интернет» – > «IPoE» и выполнить клик на строке «ISP»:


Страница настройки подключений IPoE

Перед Вами откроется вкладка, где в один клик выбирают, какой из разъёмов должен стать WAN-портом:


Установка галочки «Использовать разъём»

Не забудьте в завершении нажать «Применить».

Было бы глупо, если бы подобными возможностями не обладала прошивка первого поколения. Если Ваш роутер Keenetic относится к поколению «1», просто откройте вкладку «Домашняя сеть» –> «IP-телевидение»:


Вкладка выбора порта STB

Здесь, то есть на указанной вкладке, мы выбираем в верхнем списке параметр «Назначить разъём LAN». Осталось указать, какой из разъёмов будет заменять WAN-порт. Жмём «Применить» и подключаем шнур провайдера к LAN-порту, указанному в нижнем списке.

Для пущей надёжности лучше предварительно установить галочку, обозначенную фразой «Только для ресивера».

Устройства ASUS, TP-Link, D-Link

Как Вы поняли, в некоторых web-интерфейсах надо указывать LAN-порт, предназначенный для STB-приставки. Затем его используют, как порт WAN. В более современных интерфейсах всё устроено «по-честному»: здесь мы просто выбираем, к какому из разъёмов подключается шнур провайдера. Но иногда отсутствуют оба перечисленных варианта. Почти всегда это обуславливается тем, что чипсет наделён только двумя Ethernet-контроллерами. В общем, ремонт лучше начинать с поиска информации о чипсете.

D-Link: объединяем порты 4, 5

В интерфейсе роутеров D-Link для всех аппаратных портов используется обозначение цифрой. Мы должны создать свитч, объединяющий два элемента: четвёртый, пятый. Для этого, на вкладке «Соединения» сначала избавляются от подключения WAN:


Как удалить действующее соединение

Все дальнейшие действия выполняются на другой вкладке, называемой «Дополнительно» –> «VLAN».

Итак, открыв страницу «VLAN», Вы увидите два списка. Нужно перегруппировать интерфейсы так, как надо нам:

Выполните клик на прямоугольнике «lan», выберите строку «port4», нажмите кнопку «Удалить порт» и сохраните изменения.


«Port4» удаляем из «lan»


Добавляем «port4» к «wan»

Осталось на открывшейся вкладке найти список «Порт», выбрать в нём «port4», и сохранить изменения. После нажатия на кнопку «Сохранить», расположенную сверху, можете заново настраивать соединение WAN на вкладке «Соединения» (нажмите «Добавить»).

Мы рассмотрели, как производится объединение разъёмов WAN и LAN4 в свитч. Однако на стартовой странице можно было выбрать «Мастер IPTV», чтобы указать, какой из портов используется для STB-приставки.

Подключаем STB, интерфейс ASUS

В девайсах фирмы ASUS можно указывать, что будет использоваться для подключения ТВ-приставки. Тем самым, можно объединить в свитч пару портов, включая WAN. Если интерфейс содержит пункт, обозначенный как «IPTV», следует этим воспользоваться:


«Дополнительные настройки» –> «WAN» –> «IPTV»


«Дополнительные настройки» –> «WAN» –> «Интернет»

Список, где нарисована стрелочка – то, что нужно нам. Укажите один из разъёмов.

Заметим, что нет смысла открывать параметры Интернета, если в Вашем случае есть в наличии вкладка «IPTV».

То есть, список «Выбор порта STB…» никогда не дублируется. Зато он может отсутствовать вообще. Чем это обусловлено, мы рассматривали.

Роутеры TP-Link: включаем свитч

Жил-был роутер TP-Link модели TL-WR340GD ревизии 3.1. После перегорания разъёма WAN прошивка была обновлена. Её версия под номером V3_110701, как выяснилось, содержит пункт меню «Bridge». Перейдя к данной вкладке, можно обнаружить вот что:


Принудительное создание свитча WAN-LAN4

Разумеется, был указан четвёртый порт, чтобы не занимать много разъёмов, и после сохранения настроек девайс успешно подключили к провайдеру.

Все знают, что интерфейс роутеров TP-Link, о какой бы модели ни шла речь, всегда выглядит одинаково.

Значит, нужно искать в меню «Network» элемент «Bridge», и если он там есть, пользуйтесь возможностями роутера. При отсутствии указанной вкладки можно обновить ПО, но не факт, что новая опция появится. Не все девайсы могут работать с резервирующим разъёмом в принципе. Об этом мы уже говорили.

LAN – что это? Чем Отличается WAN от LAN!? [#ГАЙД 2019]

Сегодня многие пользователи ищут в интернете такую информацию: LAN – что это такое и зачем это нужно? Конечно, во всемирной сети можно найти очень простое и короткое определение.

Звучит оно следующим образом: LAN – это локальная сеть. Вот и все.

Но эта расшифровка не дает абсолютно ничего, особенно если с этим приходится иметь дело начинающему пользователю.

По каким-то причинам многие авторы статей в интернете считают, что если бросить множество непонятных фраз, то люди сразу же будут читать всю статью и считать сайт, на котором она выложена, очень авторитетным и важным.

На самом же деле такой подход к делу только усложняет всю ситуацию. Поэтому мы попытаемся объяснить, что такое LAN, простым языком, так, чтобы это смог понять даже ребенок.

Если Вам все-таки что-то будет непонятно, пишите об этом в комментариях, мы с удовольствием ответим на все Ваши вопросы. Итак, начнем с простой теории.

Содержание:

Теоретическая страничка

Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как локальная сеть.

Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, роутеров и других устройств, которые могут подключаться к сети.

А объединены они между собой либо с помощью кабелей, либо с помощью Wi-Fi. На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.

Рис. 1. Пример LAN

Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.

А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:

1. Коммутатор, через который подключаются другие устройства.

Как известно, коммутатор является тем устройством, которое получает сигнал по кабелю и таким же образом, по кабелю передает его другим подключенным к нему устройствам.

Фактически, коммутатор можно сравнить с советским тройником, который включался в розетку, и в него можно было включить еще 3 устройства, к примеру, утюг, телевизор и телефон.

Здесь принцип тот же, только передается не электричество, а информация. Это, опять же, если говорить рабоче-крестьянским языком.

Рис. 2. Советский тройник

2. Ноутбук, который подключается к роутеру через Wi-Fi.

3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.

4. Планшет, подключенный также при помощи сигнала Wi-Fi.

5. Персональный компьютер, который подключен точно так же, как DVD-плеер, при помощи кабеля.

6. Еще один ноутбук, который также подключается с помощью провода.

7. Смартфон – использует Wi-Fi сигнал.

Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.

Рис. 3. Роутер – вид сзади

Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.

К слову: И LAN, и WAN подключаются через самый обычный кабель с наконечником RJ45, показанным на рисунке 4. Выше мы говорили о том, что, к примеру, сегмент №3 на рисунке 1, то есть DVD-плеер, подключается к роутеру с помощью кабеля. Этот кабель представляет собой обычная витая пара с наконечниками RJ45 с обеих сторон. Вот так все просто!

Рис. 4. Наконечник RJ45

к содержанию ↑

Сравниваем LAN и WAN

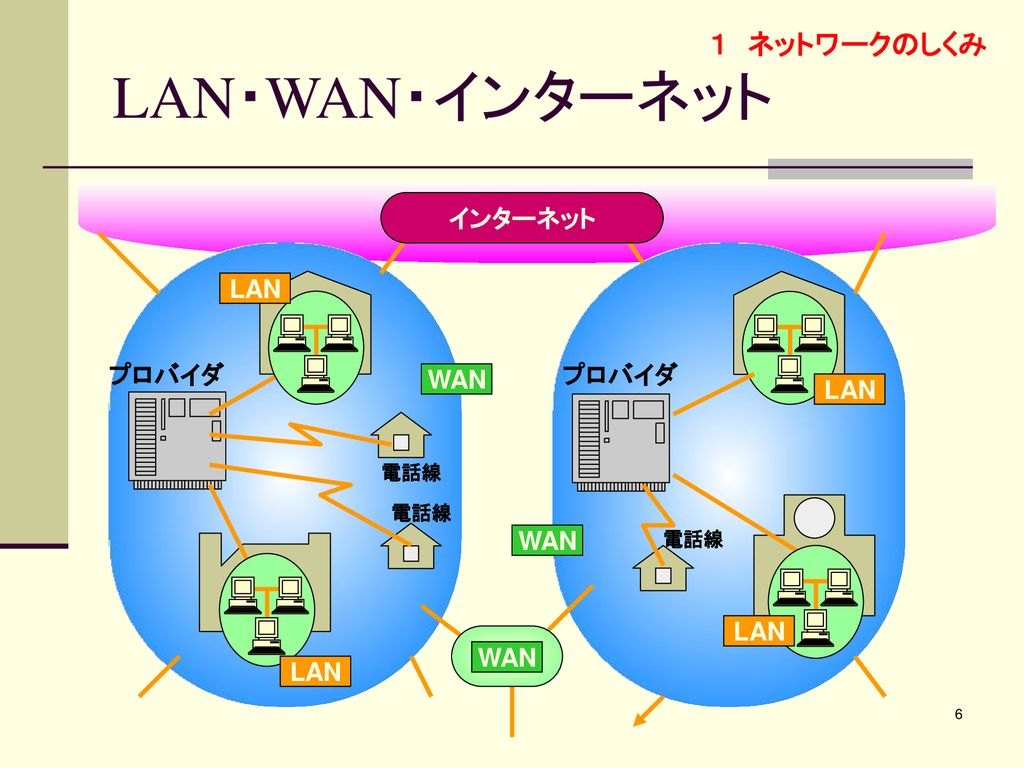

Начнем с того, что вообще такое WAN. Опять же, если сказать просто, это интернет. То есть это та же сеть, но не локальная, как LAN, а глобальная.

В нее входят все устройства и миллионы локальных сетей. WAN расшифровывается как Wide Area Network.

По этой самой сети каждый пользователь может получать доступ к ресурсам другого компьютера или иного устройства, которое можно подключить к сети.

Кстати: Информация эта хранится на серверах. Если сказать просто, это огромное количество дисков большой вместимости, собранные в один большой аппарат, который может выдавать эту информацию.

Рис. 5. Пример рабочего сервера

Отличия LAN и WAN:

  1. Размеры. Обычно локальная сеть охватывает небольшие участки, например, квартиру или же какое-то производственное помещение. А вот глобальная сеть распространяется по всей поверхности земного шара.
  2. Количество пользователей. Разумеется, к глобальной сети может подключаться гораздо больше людей, чем к локальной. Там и оборудование используется намного более мощное, и вообще обычно подключается очень много людей. На это и расчет.
  3. Тип сервисов. В локальных сетях есть собственные сервисы, такие как служба доступа к файлам, служба работы с принтерами и так далее, в общем, все то, что нужно для небольшой сети. А вот в глобальной сети используется, к примеру, сервис маршрутизации (определение маршрута следования информации по узлам сети) и многое другое, что необходимо для работы в больших сетях.

Что касается расстояния или площади, которую могут охватывать эти два вида сетей, то выше мы уже говорили о том, что глобальная сеть распространяется на всей поверхности земного шара.

Соответственно, она может работать и на далеких космических кораблях, если те подключены к какому-либо устройству в рамках этой сети.

Так вот, интересно, что локальные сети тоже могут достигать достаточно больших размеров

. Самая большая на сегодняшний день такая сеть имела устройства, которые располагались на расстоянии в 14 000 км друг от друга. Это были космические станции и орбитальные центры.

Хотя обычно локальная сеть охватывает те же офисы, дома, фирмы или небольшую группу зданий.

к содержанию ↑

Задачи LAN

Теперь поговорим о том, зачем же люди вообще создают эти самые локальные сети и почему в некоторых случаях нельзя пользовать глобальной.

Итак, цели создания LAN могут быть следующими:

  1. Предоставление доступа к файлам только определенным устройствам. В глобальных сетях полноценной такой возможности нет, но есть некоторые обходные пути. Если вы хотите дать возможность использовать и изменять файлы определенным людям, к примеру, сотрудникам своей компании, самый простой и надежный способ – создание локальной сети.
  2. Совместное использование принтеров, сканнеров и других подобных устройств. Эти самые устройства можно просто внести в локальную сеть и подключить к ней все компьютеры в том же здании. Если не использовать LAN, нужно было бы подключать тот же принтер к каждому компьютеру по отдельности, а это весьма непрактично и дорого.
  3. Таким же образом используются и ресурсы всех компьютеров, в частности, память. Все просто – если на компьютере одного сотрудника не хватает места для хранения какой-то информации, он может оставить ее на компьютере своего коллеги, который также подключен к локальной сети.

Собственно, это все цели, которые преследуют люди, когда объединяют устройства в локальные сети. Как видим, все оказалось достаточно просто и незамысловато.

Осталось рассмотреть один вопрос – как же выглядит использование LAN?

Очень просто – пользователь, который подключен к сети, переходит на своем компьютере в папку «Сеть» и видит там папку «Users».

Он заходит в нее, затем выбирает желаемого пользователя (открывает его, как обычную папку) и видит все его ярлыки, папки и другую информацию, будто она находится на его компьютере.

Рис. 6. Папка «Сеть» на подключенном к локальной сети компьютере.

Разумеется, перед этим необходимо выполнить ряд манипуляций по настройке LAN, а также убедиться в том, что все устройства подходят для использования в локальной сети.

Но это, как говорится, «уже совсем другая история».

Еще больше понять изложенную выше информацию можно, если посмотреть обучающий урок в видео ниже.



Работает lan порт на роутере. Что такое WAN и LAN в роутере

Интернет является незаменимым условием комфортного существования абсолютно каждого современного человека. Сегодня в режиме "онлайн" можно работать, совершать покупки, общаться с друзьями и смотреть телевизор. Найти человека, которому был бы не нужен интернет, практически невозможно. Более того, все больше людей отказываются от просмотра стационарных телевизоров в пользу сетевых трансляций.

Для подключения к интернету чаще всего применяются роутеры или сетевые маршрутизаторы, которые позволяют пользоваться всеми благами Wi-Fi. Однако в связи с этим у пользователей довольно часто возникают вопросы: "WAN - что это такое? Как его настроить? Для чего он нужен?". Рассмотрим данные пункты подробно.

WAN: что это такое?

Это решение, которое широко используется при подключении маршрутизаторов или роутеров к интернету. При правильной настройке оборудования связь будет качественной и надежной.

Сама аббревиатура обозначает что переводится как "глобальная вычислительная сеть". WAN-разъем также часто называют Ethernet-портом. Он и отвечает за соединение с внешней компьютерной сетью.

Если посмотреть на оборотную сторону роутера, на нем будет находиться от 3 до 10 разъемов. Над несколькими из них красуется надпись LAN, и только один подписан Internet или WAN. Опытные компьютерщики еще называют этот порт UpLink.

Однако стоит разобраться не только с вопросом «WAN - что это такое?», а также и с тем, чем он отличается от других разъемов. Ведь внешне все выглядят абсолютно идентично.

Чем WAN отличается от LAN

Как уже говорилось выше, порты внешне очень похожи, поэтому их легко перепутать. Однако если воткнуть интернет-кабель в разъем LAN, то абсолютно ничего не произойдет. Дело в том, что этот порт предназначен для создания локальной сети. То есть, если в одной квартире есть несколько компьютеров и их необходимо объединить, то используется именно LAN. Он позволяет получать доступ к открытым папкам и быстро переносить информацию с одного устройства на другое.

Чтобы получить доступ непосредственно к интернету, необходимо подключиться к глобальной вычислительной сети, то есть к WAN. Только так можно пользоваться всеми благами онлайн-шопинга и общения с друзьями из любого уголка планеты.

Таким образом, становится очевидно, что эти никак не взаимосвязаны между собой. Интернет очень часто называют крупнейшей WAN-сетью. Именно поэтому очень часто на роутерах стоит аббревиатура Internet. Это помогает пользователям не промахнуться с разъемом и начать использовать интернет без лишних проблем.

Итак, с вопросом «WAN - что это такое?» разобрались, теперь пришло время рассмотреть настройку подключения. Если вникать во все тонкости интерфейса роутера не хочется, можно позвонить интернет-провайдеру и попросить консультанта объяснить последовательность действий. Но на самом деле не все так сложно, как может показаться на первый взгляд.

Подключение

Рассмотрим настройки WAN подробнее. В первую очередь необходимо подключить роутер к сети. Для этого используется обычный сетевой кабель, который идет в комплекте с маршрутизатором. После этого нужно:

  • Подключить один конец кабеля (обычно он синего цвета) к роутеру (в разъем LAN), а другой - к ноутбуку или сетевой карте ПК.
  • Включить устройства и дождаться полной загрузки компьютера.
  • Открыть окно любого интернет-браузера и ввести в адресной строке IP адрес роутера. Чтобы его узнать, достаточно уточнить модель маршрутизатора. Также, нужный адрес очень часто указывается на упаковке с роутером. Если данных нигде нет, то необходимо заглянуть в руководство к маршрутизатору.
  • Нажать клавишу «Ввод».
  • Дождаться загрузки страницы.

После этого нужно выполнить еще несколько манипуляций для подключения WAN.

Настройка в браузере

Для того чтобы начать пользоваться беспроводной сетью, необходимо выполнить следующие действия:

  • Ввести логин и пароль от роутера (чаще всего "admin" и "1234").
  • Войти в устройства.
  • Открыть меню WAN. Если такой надписи нет, то нужной найти Setup.
  • Заполнить все поля. Все необходимые данные уточняются у провайдера, иногда их можно найти в самом договоре.
  • Указать тип передачи данных L2TP или PPTP.
  • Придумать пароль и имя для маршрутизатора.
  • Выбрать вид шифрования (не обязательно).
  • Ввести адрес точки доступа.
  • Выбрать пункт «Автоматически получать адрес DNS».

Обновление параметров

При необходимости в этом же меню можно активировать «файрвол». Для этого достаточно поставить галочку в соответствующем пункте. Далее нажать кнопку «Сохранить» и подождать пока обновления загрузятся.

После этого можно вытащить кабель LAN. Лучше перезагрузить компьютер. Теперь можно подключить интернет-кабель в порт WAN на роутере и найти беспроводную сеть на компьютере. На следующем этапе достаточно ввести пароль от маршрутизатора и начать пользоваться интернетом.

На некоторых роутерах встречаются порты WAN miniport. Они предназначены для высокоскоростного интернета. Сегодня такую услугу предоставляют только некоторые провайдеры (например, "Ростелеком").

Сегодня многие пользователи ищут в интернете такую информацию: LAN – что это такое и зачем это нужно? Конечно, во всемирной сети можно найти очень простое и короткое определение.

Звучит оно следующим образом: LAN – это локальная сеть. Вот и все.

Но эта расшифровка не дает абсолютно ничего, особенно если с этим приходится иметь дело начинающему пользователю.

На самом же деле такой подход к делу только усложняет всю ситуацию. Поэтому мы попытаемся объяснить, что такое LAN, простым языком, так, чтобы это смог понять даже ребенок.

Если Вам все-таки что-то будет непонятно, пишите об этом в комментариях, мы с удовольствием ответим на все Ваши вопросы. Итак, начнем с простой теории.

Теоретическая страничка

Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как .

Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, и других устройств, которые могут подключаться к сети.

А объединены они между собой либо с помощью кабелей, либо с помощью . На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.

Рис. 1. Пример LAN

Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.

А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:

3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.

Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.

Рис. 3. Роутер – вид сзади

Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.

К слову: И LAN, и WAN подключаются через самый обычный кабель с наконечником RJ45, показанным на рисунке 4. Выше мы говорили о том, что, к примеру, сегмент №3 на рисунке 1, то есть DVD-плеер, подключается к роутеру с помощью кабеля. Этот кабель представляет собой обычная витая пара с наконечниками RJ45 с обеих сторон. Вот так все просто!

Рис. 4. Наконечник RJ45

Сравниваем LAN и WAN

Начнем с того, что вообще такое WAN. Опять же, если сказать просто, это интернет. То есть это та же сеть, но не локальная, как LAN, а глобальная.

В нее входят все устройства и миллионы локальных сетей. WAN расшифровывается как Wide Area Network.

По этой самой сети каждый пользователь может получать доступ к ресурсам другого компьютера или иного устройства, которое можно подключить к сети.

Кстати: Информация эта хранится на серверах. Если сказать просто, это огромное количество дисков большой вместимости, собранные в один большой аппарат, который может выдавать эту информацию.

Рис. 5. Пример рабочего сервера

Отличия LAN и WAN:

  1. Размеры. Обычно локальная сеть охватывает небольшие участки, например, квартиру или же какое-то производственное помещение. А вот глобальная сеть распространяется по всей поверхности земного шара.
  2. Количество пользователей. Разумеется, к глобальной сети может подключаться гораздо больше людей, чем к локальной. Там и оборудование используется намного более мощное, и вообще обычно подключается очень много людей. На это и расчет.
  3. Тип сервисов. В локальных сетях есть собственные сервисы, такие как служба доступа к файлам, служба работы с принтерами и так далее, в общем, все то, что нужно для небольшой сети. А вот в глобальной сети используется, к примеру, сервис маршрутизации (определение маршрута следования информации по узлам сети) и многое другое, что необходимо для работы в больших сетях.

Что касается расстояния или площади, которую могут охватывать эти два вида сетей, то выше мы уже говорили о том, что глобальная сеть распространяется на всей поверхности земного шара.

Соответственно, она может работать и на далеких космических кораблях, если те подключены к какому-либо устройству в рамках этой сети.

Так вот, интересно, что локальные сети тоже могут достигать достаточно больших размеров

Самая большая на сегодняшний день такая сеть имела устройства, которые располагались на расстоянии в 14 000 км друг от друга. Это были космические станции и орбитальные центры.

Хотя обычно локальная сеть охватывает те же офисы, дома, фирмы или небольшую группу зданий.

Задачи LAN

Теперь поговорим о том, зачем же люди вообще создают эти самые локальные сети и почему в некоторых случаях нельзя пользовать глобальной.

Итак, цели создания LAN могут быть следующими:

  1. Предоставление доступа к файлам только определенным устройствам. В глобальных сетях полноценной такой возможности нет, но есть некоторые обходные пути. Если вы хотите дать возможность использовать и изменять файлы определенным людям, к примеру, сотрудникам своей компании, самый простой и надежный способ – создание локальной сети.
  2. Совместное использование принтеров, сканнеров и других подобных устройств. Эти самые устройства можно просто внести в локальную сеть и подключить к ней все компьютеры в том же здании. Если не использовать LAN, нужно было бы к каждому компьютеру по отдельности, а это весьма непрактично и дорого.
  3. Таким же образом используются и ресурсы всех компьютеров, в частности, память. Все просто – если на компьютере одного сотрудника не хватает места для хранения какой-то информации, он может оставить ее на компьютере своего коллеги, который также подключен к .

Собственно, это все цели, которые преследуют люди, когда объединяют устройства в локальные сети. Как видим, все оказалось достаточно просто и незамысловато.

Осталось рассмотреть один вопрос – как же выглядит использование LAN?

Очень просто – пользователь, который подключен к сети, переходит на своем компьютере в папку «Сеть» и видит там папку «Users».

Он заходит в нее, затем выбирает желаемого пользователя (открывает его, как обычную папку) и видит все его ярлыки, папки и другую информацию, будто она находится на его компьютере.

Рис. 6. Папка «Сеть» на подключенном к локальной сети компьютере.

Разумеется, перед этим необходимо выполнить ряд манипуляций по настройке LAN, а также убедиться в том, что все устройства подходят для использования в локальной сети.

Но это, как говорится, «уже совсем другая история».

Еще больше понять изложенную выше информацию можно, если посмотреть обучающий урок в видео ниже.

Что такое IP-адрес, маска, хост, адрес сети. Основы

Описание основных принципов адресации в компьютерных сетях. Объяснение, что такое IP адрес и из каких частей он состоит, что такое маска и как её применять, как определить количество хостов.

Если вы хотите узнать что такое WAN, или чем отличается WAN от LAN, то вы зашли по адресу. Сейчас постараемся разобраться, что это за технологии, разъемы, соединения, для чего они нужны и в чем отличие.

Думаю, что в большинстве случаев, когда кто-то ищет информацию по WAN, то он имеет в виду разъем на Wi-Fi роутере. Ведь практически в каждой инструкции по настройке роутера можно встретить эту аббревиатуру. Все пишут о подключении каких-то кабелей в WAN разъемы, или LAN. Давайте по порядку:

WAN (Wide Area Network) – это глобальная компьютерная сеть. Проще говоря, это интернет. Если говорить о разъеме WAN, то это разъем на роутере, в который подключается кабель от провайдера. Сетевой кабель, по котором роутер получает доступ в интернет.

Практически на всех роутерах это разъем синего цвета, и выглядит он вот так:

На фото выше видно, что разъем даже подписан. Так же, на роутере как правило есть индикатор подключенного кабеля WAN. При нормальной работе, он должен активно мигать. А возле самого индикатора обычно рисуют иконку в виде планеты.

Теперь вы знаете что такое WAN. Давайте еще разберемся, чем он отличается от LAN.

Чем отличается разъем WAN от LAN?

Здесь так же все очень просто. Что такое LAN?

LAN (Local Area Network) - это локальная сеть. Проще говоря, это компьютеры, которые соединены между собой на не очень большом расстоянии. Например, компьютеры, телевизоры, мобильные устройства, которые соединены между собой через маршрутизатор в рамках дома, или офиса. Это и есть локальная сеть.

На роутерах обычно вы можете найти 4 LAN разъема. Они желтого цвета и выглядят вот так:

Служат они для подключения устройств в локальную сеть по сетевому кабелю.

Отличие WAN от LAN в том, что WAN это доступ к интернету, а LAN это локальная сеть, в которую могут быть подключены устройства, которые находятся недалеко друг от друга.

Думаю, что это все, что нужно знать об этих двух обозначениях. Можно конечно же углубиться в технические моменты, заумные определения и т. д., но вряд ли это будет кому-то интересно.

Если посмотреть на обычный роутер, то на задней панели мы увидим несколько портов с подписью LAN и один — с подписью WAN. Внешне все эти порты идентичны, однако для функционирования роутера путаница между ними недопустима.

Определение

WAN — Wide Area Network — глобальная вычислительная сеть, охватывающая и объединяющая множество компьютерных систем по всему миру.

LAN — Local Area Network — локальная вычислительная сеть, объединяющая ограниченное количество компьютеров на относительно небольшой территории.

Сравнение

Разница между WAN и LAN заключается в назначении сетей. WAN — сеть внешняя, соединяющая группы локальных сетей и отдельные компьютеры независимо от места их нахождения. Участники сети могут взаимодействовать друг с другом с учетом ограничений технологий подключения (преимущественно на скорость передачи данных). Глобальная сеть Интернет — самая известная, но не единственная сеть WAN на сегодняшний день. LAN — локальная сеть, внутренняя, объединяющая отдельные компьютеры, сегменты сети и группы сетей, расположенных в непосредственной близости друг от друга. Взаимодействие между собой обеспечивается как проводными, так и беспроводными технологиями.

Таким образом, на роутерах порт WAN предназначен для подключения кабеля с интернет-соединением, а порты LAN – для подключения ваших локальных устройств.

Сети LAN могут охватывать до нескольких километров территории, и связь между участками сети обеспечивается высококачественными кабелями с высокой пропускной способностью (чаще всего витыми парами). Сети WAN территорию не ограничивают, но при их организации используют и телефонные линии, не отличающиеся качеством и скоростью передачи данных. Кроме того, WAN могут быть основаны и на более современных сетях связи. При организации LAN используется прямая топология, при организации WAN — смешанная иерархическая.

На канальном уровне модели OSI сети LAN и WAN используют разные протоколы передачи данных: для LAN это Ethernet и 802.11 (как правило), для WAN — PPP, HDLC, Frame Relay. В сетях LAN канал связи используется одним клиентом, в сетях WAN канал связи разделяется между клиентами сети.

Отличие WAN от LAN

  1. WAN — сеть внешняя, глобальная, LAN — сеть внутренняя, локальная.
  2. WAN не ограничивается территорией, LAN не может быть очень большой протяженности.
  3. В роутерах порт WAN предназначен для интернет-соединения, LAN – для локальных устройств пользователя.
  4. Количество клиентов LAN ограничено.
  5. Пропускная способность LAN обычно выше, для ее организации используются качественные кабели.
  6. LAN использует протоколы Ethernet и 802.11, WAN — PPP и другие.
  7. В LAN канал связи используется одним клиентом, в WAN — несколькими.

Двумя наиболее популярными типами сетей сегодня являются LAN (Local Area Network) и WAN (Wide Area Network).Эти две системы как правило, классифицируются на основе их зоны покрытия.Ниже приводится несколько пунктов,которые отличают эти две сети.Как правило, локальная сеть LAN существует в доме или в университетском городке, в то время как глобальная сеть WAN существует на протяжении многих офисных зданий,разделённых огромными расстояниями. Офисные здания в глобальной сети могут находиться в разных странах или даже континентах.

Например,штаб-квартира может быть в России, региональный офис может находиться в Великобритании и офис может быть в Италии.Рабочие в этих трёх зданиях - Wide Area Network ,сотрудничают друг с другом. Интернет может также рассматриваться в качестве WAN, Ethernet является классическим примером глобальной сети.Давайте посмотрим на различия двух этих структур.

Различия

Предоставляются следующие удобства: LAN - WAN
Скорость 1000 Мбит / с 150 Мбит / с
Полоса пропускания для передачи - Высокая - Низкий
Скорость передачи данных - Высокая - Низкая
Географический охват - Маленький - Большой
Подключение оборудования - 10Base-T кабель - Арендованные линии или спутниковые
Используемые технологии - Token Ring И Ethernet ATM,Frame Relay, X.25
Ошибки передачи - Несколько - Подробнее
Стоимость установки - Низкая - Высокая
Расходы на техническое обслуживание - Меньше - Подробнее
Топология сети - Peer to Peer - Модель Клиент-Сервера
Безопасность - Более безопасные, чем WAN открыта для угроз
Стандарт - Ethernet T1
Ухудшение сигнала - Нет - Да
Необходимое оборудование - Концентратор, Коммутатор Маршрутизатор, Модем
Расширение с помощью сетевой карты - С помощью Дополнительного Маршрутизатора
Диапазон 1 км - До 10000 км
Совместное использование принтера - Да, если в той же локальной сети - Нет

Структура локальной сети

В локальной сети LAN устройства подключены к коммутатору или концентратору.Общие приборы,подключенные к коммутатору, который находится в центре города.В случае устройств,которые должны быть подключены к Интернету, коммутатор подключается к поставщику услуг Интернета и, таким образом,к Интернету. Данные общие для всех устройств хранятся на серверах.Если есть несколько устройств,которые должны быть добавлены, может быть добавлен дополнительный концентратор или коммутатор.Local Area Network (LAN) обладает более высокой пропускной способностью, при этом быстрее по сравнению с WAN . Максимальная скорость локальной сети, может быть до 1000 мегабит в секунду. Так как локальная сеть LAN быстрее,она предпочтительнее для совместного использования компьютерами в сети. Локальные сети LAN легко установить, большинство компьютеров и ноутбуков изготавливаются сегодня с портом RJ45,встроенным в материнскую плату,который используется для подключения к сети. В случае старых машин, которые не имеют этого порта,должны быть установлены отдельные сетевые карты NIC (Network Interface Card). Эта карта помещается в слот PCI настольных компьютеров,и слот PCMCIA в ноутбуке.Основное преимущество использования локальной сети LAN является её лёгкость обмена данными.Компьютер,если он подключен к той же локальной сети LAN , может даже совместно использовать принтер. Самой большой проблемой,с которыми сталкиваются фирмы в процессе подключения компьютеров в локальной сети LAN - мониторинг трафика для Интернет. Если есть слишком много нагрузки только на одном компьютере или на общем устройстве,то это может снизить скорость передачи данных в локальной сети LAN .Это можно обойти с помощью мониторинга локальной сети LAN traffic monitor,в функции которого входит отслеживать использование полосы пропускания. На основе настройки и эксплуатации,стоимость установки локальной сети LAN считается дешевле по сравнению с WAN setup .

Wide Area Network

В WAN setup (Настройка WAN, компьютеры, которые присутствуют в разных местах и они все взаимосвязаны. Устройства, подключенные к маршрутизатору соединенны между собой через стандарт T1. Это затрудняет расширение использование глобальной сети WAN.Wide Area Network (WAN) ,так как она имеет более низкую пропускную способность, тем самым замедляя сети. Скорость WAN может доходить до 150 мегабит в секунду. Это означает, что скорость WAN равняется одной десятой скорости локальной сети. Хотя WAN медленнее, она широко используется для обмена данными.Лучшим примером являются глобальные сети Интернет. Данные в Интернет доступен на разных континентах. Однако, WAN не может совместно использовать периферийные устройства,как и на компьютере в одной стране,нельзя использовать принтер в другой стране.Чтобы настроить глобальную сеть,нужен модем и роутер.Таким образом, в случае, если дополнительное устройство должно быть добавлено к сети, маршрутизатор должен быть настроен и подключен к другим в сети.Так как число устройств в глобальной сети больше,чем в тех, которые подключены в локальную сеть,существует большая потребность для мониторинга устройств.Для этого используются специальные компьютеры,чья единственная цель состоит в том, чтобы отправлять и получать данные из Интернета.Для подключения устройств в глобальной сети используются арендованные линии или спутники.В то время как каждая из двух сетей имеет свои преимущества и недостатки,но это особый фактор, который помогает выбрать между LAN и WAN setup (Настройка WAN - это расстояние). Если места, которые будут связаны далеко друг от друга,то нет смысла рассматривать настройку локальной сети LAN ,несмотря на все её преимущества, которые она может предложить, это просто не возможно.

Что такое WAN и LAN в роутере. WAN сеть и WAN порт на роутере: теория и практика

Краткая сводка

Когда ищут информацию про WAN, интересуются двумя моментами:

  1. Для чего нужен порт WAN на роутере – большая часть пользователей интернета. Отвечаю, порт WAN нужен для подключения кабеля провайдера, чтобы выходить через него в интернет. Другое предназначение будет в подробной статье ниже.
  2. Что такое WAN сеть – это Wide Area Network – глобальная сеть – Интернет.

WAN порт: база

Почти на любом роутере сзади есть отдельный порт. Обычно он один, обычно он синий (и то, и то не всегда). Иногда его так и подписывают WAN или Интернет – но может и не иметь названия.

Ответ уже дан на картинке – в порт подключают провод провайдера. Об успешном подключении иногда можно узнать по индикатору на передней панели – как правильно значок интернета или планеты (тоже не везде).

WAN или LAN? Если в порт WAN подключить другое домашнее устройство без специальной настройки (например, компьютер) – оно не будет видеть локальную сеть.

Бывает, что их несколько, и они имеют другой цвет:

Как правило, разъем WAN – RJ-45 (самый распространенный коннектор компьютерной витой пары). Но, кроме этого, может быть и любым другим при необходимости, например, телефонный RJ-11 на ADSL модемах:

Черный правый разъем – тоже WAN

Основное предназначение – подключение к Интернету

С базой разобрались, давайте теперь чуть посложнее.

WAN порт: для продвинутых и отличие от LAN

Продвинутому пользователю нужно понимать чуть больше – WAN разъем это не просто место, куда нужно всунуть кабель своего интернет-провайдера, но это ВЫХОД из роутера. Т.е. есть входы, есть выходы. Разберу «на пальцах».

Домашний роутер – центральный элемент домашней локальной сети. Ключевое слово – локальной. Т.е. ваш дом – это ваша маленькая сеть с подключенными друг к другу телефонами, ноутбуками, компьютерами, телевизорами и другими полезными устройствами.

WAN или LAN? Все домашние устройства подключаются к роутеру или через Wi-Fi или через порт LAN. Раздача IP адресов им обычно происходит через DHCP-сервер самого роутера.

Т.е. в этом вопросе роутер разрешает подключать к себе любое устройство – ВХОДЯЩЕЕ соединение. Но маршрутизатор может и сам отлично подключиться – например, в глобальную сеть через провайдера, и раздать всем в локальную интернет. Свои исходящие соединения он делает через WAN порт (но может и через Wi-Fi при необходимости). Поэтому провод провайдера и подключают обычно в WAN.

Иногда появляются задачи, вроде объединения нескольких локальных сетей в одну с фильтрацией. Тогда можно с одного роутера через WAN подключиться на другой роутер в LAN. И тогда получится некий выход из LAN в WAN и дальше в LAN. Т.е. для первого роутера вторая сеть будет как внешняя, и свою раздачу он будет делать как раз оттуда. Так решают задачи не часто, но в свою бытность встречал.

И напоследок как резюме в этом разделе несколько отличий WAN от LAN в контексте портов:

  • Через интерфейс WAN подключаются к интернету, через LAN подключают к роутеру устройства локальной сети.
  • WAN порт обычно один и синий, LAN портов обычно несколько и желтые.
  • Разъем портов – обычно одинаковый для Ethernet.

WAN сеть

Другой вариант для теоретиков. WAN – глобальная вычислительная сеть. Сеть, объединяющая в себе несколько других сетей. Немного теории можно взять из следующего видео:

Для краткого понимания. Выделяют обычно 2 вида сетей, но иногда к ним пытаются подсадить еще и третью:

  • WAN – читаем «ВАН» – Wide Area Network – глобальная сеть – значит тот самый всеохватывающий интернет. Единая мировая сеть.
  • LAN – читаем «ЛАН» – Local Area Network – локальная сеть. Ключевое здесь – закрытая. Может быть домашней, может быть огромного предприятия с десятками тысяч компьютеров и распределением по всему миру. Но не все имеют доступ сюда извне.
  • MAN – читаем «МАН» – что-то промежуточное и среднее – Metro Area Network – городская сеть. Понятие «городская» тоже размыто, я бы здесь больше думал для понимания о сетях провайдера – когда все полностью не видят друг друга, но при этом при скачивании с местных файлообменников провайдера скорость между участниками этой неглобальной сети все равно выше, т.к. по сути это та же большая локальная сеть, но с выстроенными фильтрами.

Иногда эти сети еще классифицируют по радиусу (вроде как MAN – 5-50 км), но в наше время это уже устаревшая ерунда – сети бывают разные. Классифицировать их надо по пониманию ДЛЯ ЧЕГО их создают.

Для студентов актуальны отличия WAN от LAN и в этом сегменте. Под запись:

  1. Размер сети – глобальная не ограничена даже космосом, локальная имеет ограничение ее архитектором. В теории тоже может выходить в космос, но принадлежит она все-таки не всему миру и всегда будет меньше глобальной.
  2. Количество машин – все, кто подключен к интернету, участники глобальной сети. Локальные сети разрозненны, и в единичной сети их всегда меньше.
  3. Сервисы. В локальной сети шарят папки и принтеры. В глобальной все строится на клиент-серверной архитектуре – глобальные маршрутизации, WWW и т.д.

WAN IP

В дополнение к статье. Некоторые читатели не понимают, что такое IP у WAN. А еще некоторые интерфейсы роутеров добавляют туда же LAN IP. При этом на одном компьютере показываются 2 разных IP адреса. Помогу разобраться:

  1. WAN IP – ваш внешний IP адрес в интернете, выданный провайдером. Проверить его можно на том же 2ip.ru или внутри настроек роутера. Еще для справки: если он в роутере отображается как 0.0.0.0 – значит просто роутер не смог почему-то подключиться к провайдеру (может связь где-то временно упала на районе, а может и настройки неверные, это тема для отдельной статьи). У всех устройств домашней сети, подключенных к роутеру, внешний WAN IP всегда будет одинаковым.
  2. LAN IP – ваш локальный IP адрес, выданный самим роутером. Обычно имеет вид 192.168.X.X – у каждого устройства в вашей локальной сети он свой.

Как переводится WAN и LAN — расшифровка термина

WAN (ВАН) в расшифровке звучит как «Wide Area Network» — в переводе на русский это глобальная компьютерная сеть. Мы ее называем просто интернет. Вот почему один из разъемов на wifi роутере помечен значком «WAN» — именно в него подключается кабель для выхода в интернет, который провел в квартиру провайдер.

LAN (ЛАН) — это по аналогии «Local Area Network», то есть по-нашему локальная сеть. То есть это соединение между различными устройствами в рамках подключения к одному роутеру. По такой сети можно передавать файлы или транслировать видео, музыку с одного носителя на другой.

Порт WAN — разъем на роутере

Итак, в широком смысле слова «WAN» — это просто интернет. В узком, с которым мы сталкиваемся при настройке сети, это порт на wifi роутере для соединения с проводом. Он может обозначаться абревиатурой или словами «Internet», «Ethernet».

Или же просто значком в виде глобуса

Также для того, чтобы его было сложнее спутать с интерфейсом LAN его часто выделяют другим цветом от остальных разъемов RJ-45.

Разъем LAN на маршрутизаторе или компьютере

Через разъем LAN на роутере мы подключаем к нему другие девайсы по кабелю. Портов LAN обычно бывает много для одновременного подключения нескольких устройств. Чаще всего это стационарные компьютеры или старые телевизоры без wifi адаптера. Они обозначаются цифрами и всегда отмечены идентичным цветом в рамках одного роутера.

Сегодня в беспроводную эпоху уже редко можно встретить, когда компьютеры и ноутбуки подключаются к маршрутизатору через порты LAN кабелями. Чаще это делается по WiFi, то есть через «Wireless LAN». Для этого используется адаптер стандарта 802.11n или ac, который вставляется в PCI разъем на материнской плате или внешний USB порт. После установки драйверов в Windows обычный кабельный сигнал превращается в беспроводной.

Чем отличается WAN от LAN подключения на роутере?

Сразу вытекает логичный вопрос — чем вообще отличаются порты WAN и LAN на роутере, если и в тот и в другой производится подключение кабеля RJ-45? Разъемы LAN, в отличие от WAN, предназначены для соединения с локальной сетью по кабелю других устройств — компьютеров, ноутбуков, принтера, IP камеры и так далее.

  • В WAN идет кабель, который протянул в квартиру провайдер для подачи интернета на сам маршрутизатор
  • В LAN — провод от другого устройства, которое необходимо подключить к интернету и локальной сети

Как я уже говорил, во многих из них нет беспроводного Wireless адаптера (WiFi 802. 11ac или 802.11n), и их можно подключить к интернету только с помощью сетевого кабеля. Поэтому портов LAN чаще всего больше, чем WAN — обычно от 2 до 4.

Также отличаться также может и скорость интерфейса. Например, в недорогих моделях маршрутизаторов скорость интернета через WAN будет ограничена 100 мбит/c при том, что локальная сеть (по LAN) может быть гигабтной, то есть достигать 1 гбит/c.

То же касается и беспроводного интерфейса Wireless LAN, где скорость зависит от диапазона частот. На 2.4 ГГц (стандарт WiFi 802.11n) обычно ограничен 150 или 300 мбит/c, а на 5 ГГц (802.11ac) может достигать 900 мбит/с и выше.

WAN IP

Соответственно, из всего вышесказанного вытекает и определение WAN IP. Это внешний адрес, который принадлежит не каждому отдельному устройству в отдельности, а в целом всей локальной сети, скрытой за шлюзом wifi роутера.

Грубо говоря, это адрес маршрутизатора — вашего, если к вам в квартиру проведен канал в выделенным белым IP. Либо провайдера, который в свою очередь уже присваивает другие внутренние серые адреса своим абонентам. Его иногда необходимо знать для удаленного доступа к роутеру через интернет.

WAN на роутере

Иногда бывает необходимо объединить сразу несколько роутеров. Например, если один из них является одновременно ADSL модемом, а другой будет использоваться чисто для раздачи wifi. В этом случае мы подключаем провод в WAN порт у одного и LAN у другого. Подробнее об этом в статье про соединение двух роутеров по кабелю.

Такая же схема действует и при объединении сразу нескольких локальных сетей.

Ошибка WAN порта на роутере

Если подключить другой компьютер через порт WAN на роутере, то возникнет ошибка, и он не станет работать в локальной сети. Точно также и наоборот — если вставить интернет кабель в разъем LAN маршрутизатора, то он окажется не подключен к интернету. Выглядеть это будет в виде значка с восклицательным знаком в панели Windows и уведомления в браузере, что «сеть без доступа в интернет» или «состояние разорвано».

Причем, индикатор WAN или LAN на светодиодной панели маршрутизатора будет гореть — ведь кабель то подключен. Но интернет при этом конечно же работать не будет.

Однако, в некоторых устройствах интерфейсы Internet WAN и Ethernet LAN могут быть совмещены из-за их специфики. Самый простой пример — на PCI сетевой карте компьютера, ноутбука или телевизора. После установки родного драйвера через такой разъем мы можем подключить его как к роутеру, так и вставить провод интернета от провайдера напрямую.

Еще один пример — PowerLine адаптер, который может одновременно работать и на прием интернет-сигнала по кабелю, и на его раздачу на другие девайсы.

Обновление параметров

При необходимости в этом же меню можно активировать «файрвол». Для этого достаточно поставить галочку в соответствующем пункте. Далее нажать кнопку «Сохранить» и подождать пока обновления загрузятся.

После этого можно вытащить кабель LAN. Лучше перезагрузить компьютер. Теперь можно подключить интернет-кабель в порт WAN на роутере и найти беспроводную сеть на компьютере. На следующем этапе достаточно ввести пароль от маршрутизатора и начать пользоваться интернетом.

На некоторых роутерах встречаются порты WAN miniport. Они предназначены для высокоскоростного интернета. Сегодня такую услугу предоставляют только некоторые провайдеры (например, «Ростелеком»)

Что делать, если сгорел WAN порт на роутере?

Прежде чем проводить какие-либо манипуляции с маршрутизатором или тратить деньги на новый разберитесь, в чём именно проблема. Один из возможных вариантов – сгорел WAN порт на роутере TP-Link.

Как убедиться в этом:

  • При подключении кабеля от интернет-провайдера к WAN порту — интернета нет
  • Если открыть веб-интерфейс роутера статус подключения выглядит как “К порту WAN не подключён кабель!”
  • Если вы попробуете подключить кабель с интернетом напрямую к компьютеру и при этом у вас появится интернет, значит, не работает порт WAN на роутере

Если перечисленные пункты совпадают с вашей проблемой, то, скорее всего, сгорел WAN порт на роутере. В таком случае можно переназначить WAN порт на LAN. Если сгорели все порты на роутере, то такое оборудование необходимо заменить.

Как переназначить WAN порт на роутере

Чтобы переназначить WAN порт на LAN на роутере (на примере роутера TP-Link WR841N), необходимо попасть в веб-интерфейс маршрутизатора:

  1. Перейдите в браузере по адресу 192.168.0.1 (или 192.168.1.1 или другой адрес, который вы устанавливали ранее)
  2. Логин и пароль стандартные (указаны на наклейке под роутером)
  3. Если у вас не получилось войти ни через один из вышеуказанных адресов, можно сбросить настройки роутера в заводские. Для этого на включённом роутере зажмите кнопку RESET (находится возле WAN порта) и подержать её 7-8 секунд, после чего отпустить и дождаться перезагрузки устройства. После сброса, веб-интерфейс роутера будет доступен по одному из выше написанных адресов
  4. Попав в веб-интерфейс роутера, ещё раз убедитесь, что после сброса оборудования к заводским настройкам, интернет у вас не появился. Ничего не поменялось, значит, перейлите в раздел “Сеть” — “IPTV”
  5. Поменяйте режим с “Автоматический” на “Мост”
  6. Появится выпадающее меню с выбором порта для IPTV и по умолчанию там будет выбран порт 4. Подключите кабель с интернетом к тому порту, который указан в качестве моста (4 – порт)
  7. Нажмите “Сохранить” и дожидитесь перезагрузки роутера, чтобы переназначить WAN порт

После перезагрузки устройства, в состоянии подключения так и останется статус “К порту WAN не подключён кабель!”. Ведь у нас действительно к WAN порту не подключён кабель, но все сетевые параметры от интернет-провайдера будут получены и все устройства в сети снова смогут получать интернет.

Роутер предусматривает использование двух WAN портов, один для интернета, а второй для IPTV. По сути, режим “Мост” просто дублирует WAN порт на другой LAN порт. Тем самым у нас появляется возможность пользоваться полноценно роутером с неработающим WAN портом.

WAN порт: особенности и настройка

Данное решение используется для подключения роутеров и маршрутизаторов к Интернету. Правильная конфигурация данного канала обеспечивает стабильную работу сетевого оборудования.

Порядок действий

Прежде всего, обсудим, как настроить WAN порт. Итак, подключаем маршрутизатор в сеть. С помощью сетевого кабеля (обычно он входит в комплект вышеуказанного оборудования) соединяем порт LAN маршрутизатора и сетевую карту компьютера, либо ноутбука. Включаем оба устройства. Ожидаем завершения загрузки персонального компьютера. Открываем Интернет-браузер. Вводим IP-адрес маршрутизатора. Данное значение можно уточнить в руководстве по эксплуатации устройства. Нажимаем клавишу Enter. Ожидаем завершения загрузки web-интерфейса оборудования.

Работа в обозревателе

Далее, чтобы настроить WAN порт, вводим логин, а также пароль. Данное действие позволит открыть доступ к возможности конфигурировать параметры маршрутизатора. Открываем меню WAN. В некоторых случаях оно может быть названо Internet, либо Setup. Заполняем предложенную таблицу. Выбираем тип протокола для передачи данных, к примеру, PPTP, либо L2TP. Указываем тип шифрования в случае, если данная функция поддерживается выбранным провайдером. Вводим точку доступа, либо IP интернет-сервера. Заполняем поле «Логин», а также «Пароль». Данные предоставляются провайдером. Устанавливаем галочку напротив пункта об автоматическом получении адреса DNS-сервера. Если необходимо ввести статический IP-адрес для маршрутизатора, заполняем графу Static IP.

Сохранение параметров

Активируем функции Firewall, NAT и DHCP. Для этого устанавливаем флажки напротив соответствующих пунктов. Некоторые параметры можно не применять, если не планируется подключение к оборудованию более одного персонального компьютера. Чтобы полностью настроить WAN порт, необходимо нажать кнопку «Сохранить». Перезагружаем маршрутизатор. С этой целью можно использовать функции меню, либо выключить устройство на пару секунд и вновь запустить. Соединяем кабель провайдера с WAN. Проверяем работоспособность маршрутизатора. Для этого запускаем браузер и открываем в нем несколько страниц.

Разница

С настройкой мы разобрались, теперь рассмотрим, чем отличается WAN от LAN. Обычный роутер имеет всего один порт первого типа и несколько второго. Внешне все они одинаковые, однако для обеспечения корректной работы оборудования путаница недопустима. WAN – понятие, подразумевающее глобальную вычислительную сеть, которая охватывает и объединяет огромное количество компьютерных систем во всем мире. LAN – это локальное явление, включающее небольшое число ПК на небольшой территории. Разница между данными понятиями заключена в назначении сети. WAN – объединение внешнее, соединяющее локальные группы, а также отдельные компьютеры. Участники сети способны взаимодействовать между собой с учетом скорости передачи данных.

Интернет – это самая известная, однако не единственная WAN-сеть в настоящее время. Именно поэтому на роутерах встречается порт с соответствующей аббревиатурой. Он предназначен для соединения с кабелем Интернета. LAN используется для подключения к локальной сети. Такое покрытие может распространятся максимум на несколько километров. WAN-сеть не ограничена по территории, при этом для ее организации могут применятся даже телефонные линии. При подключении LAN применяется прямая топология. WAN-сеть основана на смешанной иерархической. Кроме того, описанные каналы отличаются применяемыми протоколами передачи данных. Количество клиентов при подключении LAN ограничено. Теперь вы знаете, что такое WAN порт и как его настроить.

Источники


  • https://WiFiGid.ru/besprovodnye-tehnologii/wan
  • https://wifika.ru/port-wan-router-kabel.html
  • https://FB.ru/article/321108/wan—chto-eto-osobennosti-nastroyki
  • https://DelPC.ru/sgorel-wan-port-na-routere/
  • https://FB.ru/article/206609/wan-port-osobennosti-i-nastroyka

В чём разница между портами LAN и WAN и для чего они нужны

В чём разница между портами LAN и WAN и для чего они нужны

При покупке роутера и его установке каждый из нас имел дело с разъёмами LAN и WAN. Они предназначены для разных целей, но используются вместе, из-за чего нередко возникает путаница. Давайте разберёмся, что они собой представляют, какова разница между ними.

Через гнездо WAN подключают кабель интернета, через LAN – локальные устройства

Что представляет собой LAN

Этот вид подключения позволит объединить в локальное окружение некоторое число компьютеров, находящихся на небольшом расстоянии друг от друга.

При покупке маршрутизатора вы можете заметить на его задней стороне четыре одинаковых гнёзда одного типа. Все они созданы с целью соединения нескольких ПК в одной точке доступа.

LAN-порт нужен, если вы хотите создать группу, чтобы подключить к интернету всё оборудование внутри дома. Таким образом, можно создать сеть, которая будет охватывать площадь в пару километров, для чего покупают кабель с высокой пропускной способностью.

Что такое WAN

При помощи этого типа подключения создаётся внешняя сеть, которая представляет собой большое количество групп, пользователей независимо от их местонахождения. Главное отличие состоит в том, что предыдущий формат предназначен для внутреннего объединения нескольких ПК, а этот тип соединения является внешним.

Существует множество глобальных сетей, но наиболее известной и часто используемой является Всемирная паутина. Именно её предпочитает большинство клиентов на разных расстояниях, поскольку она не ограничена территориально, создаётся посредством телефонных проводов и более современных технологий.

Разъём типа WAN вы наверняка видели при покупке и установке маршрутизатора — в него подключается кабель от провайдера. Совместная работа обоих портов заключается в том, что один из них передаёт сигнал, который затем раздаётся на устройства, подсоединённые к роутеру.

Технические моменты

Основные отличия этих форматов:

  • Первый вид помогает создавать внутреннюю сеть, WAN используют для глобального объединения пользователей.
  • Локальная группа имеет ограничение по количеству клиентов, а также территории, глобальная — нет.
  • В портах разные протоколы передачи данных — Ethernet и 802.11 для локального и PPP, HDLC, Frame Relay для внешнего.

Пользователю необходимо знать, в чём отличие этих портов при подключении домашнего роутера для интернета. Помните, что LAN-гнездо необходимо для соединения компьютеров, если их несколько, а WAN позволяет получить сигнал от провайдера.

LAN – технология и разъем в одном обзоре: теория и отличие от WAN

Мальчишки и девчонки, приветствую вас! Что-такое LAN? LAN – это Local Area Network – локальная сеть, в отличие от WAN. С вами портал WiFiGid и лично я, Ботан, с умными терминами. Наскучило? Ничего не понятно? Дальше будет все намного проще, разжеванно и по полочкам. Предлагаю ознакомиться с этой супер статьёй!

А если что-то вдруг останется непонятным, вы всегда сможете написать в комментарии свой вопрос или пожелание, а я или кто-то из нашей обезбашенной команды на него обязательно ответит.

Теория на пальцах про LAN и разъем LAN

Итак, давайте все сначала, и будем постепенно углубляться в понятие:

LAN – Local Area Network – Локальная вычислительная сеть – в простонародье «Локальная сеть»

Ключевое слово здесь – «Локальная». Т.е. отделенное от внешнего мира. Давайте на простом: вот сидите вы в своей квартире – это локальное пространство. А улица – это общее пространство. Так и с сетями – есть локальная сеть, а есть внешняя глобальная (Интернет).

Для справки – сеть – объединение устройств через сетевой кабель или Wi-Fi для передачи данных. Мало ли кто не знал.

Чтобы еще больше упростить – любое устройство в сети дома или в офисе – локальная сеть, Интернет – глобальная. Больше обычному человеку знать и не нужно. Вот пример типичной домашней сети:

WAN и LAN: в чем разница?

Digital

Содержание

Прошли времена, когда компьютер был подключен к интернету с помощью кабеля. Сегодня в наших домах прочно закрепились wi-fi роутеры, благодаря которым мы можем дома войти в интернет с любого устройства, не подключая специальный провод. C обратной стороны wi-fi роутера можно заметить несколько портов, причем один из них имеет надпись WAN, а все остальные — LAN. На первый взгляд неопытному пользователю покажется, что они абсолютно одинаковы, но это не так. Итак, разберемся подробнее: WAN и LAN — в чем разница?

Понятие портов LAN и WAN

Сокращение WAN расшифровывается как глобальная сеть, которая объединяет миллионы компьютеров всех стран и континентов.

Термин LAN понимает под собой сеть, действующую локально и объединившую некоторое небольшое число машин, причем на ограниченном участке.

В чем различие между портами Local Area и Wide Area

Главное различие этих двух портов — в предназначении сетей. Wide Area — сеть глобальная, с помощью которой объединены группы небольших сетей, а также компьютеры, причем их место положения никак не влияет на процесс объединения. Пользователи, машины которых подключены к сети WAN, способны общаться друг с другом из разных уголков планеты. Ограничение на процесс взаимодействия абонентов накладывает лишь скорость передачи данных.

Всемирно известная Wide Area — это Интернет, однако это далеко не единственная внешняя сеть в нашем мире. LAN является сетью внутренней, локальной, с помощью которой можно объединить части сети, выделенные вычислительные машины, которые расположены относительно неподалеку. Работу между ними обеспечивают проводные, беспроводные технологии.

Обратимся вновь к роутеру. Главное предназначение порта WAN — подключение кабеля, отвечающего за интернет-соединение. Порты LAN, в свою очередь, необходимы для подсоединения и настройки компьютера и других устройств.

Локальные сети (LAN) охватывают всего несколько километров, а связь на участках поддерживается при помощи высококачественных кабелей, которые характеризуются большой пропускной способностью (обычно это витая пара).

Глобальная Wide Area не ограничена охватом какой-то территории, но при такой организации используются телефонные провода, которые не могут похвастать ни высоким качеством, ни скоростью. Но соединения типа WAN могут основываться и на современных видах связи. Еще одно различие этих двух сетей — топология. LAN допускает использование только прямой топологии, а WAN основана на смешанной иерархической топологии.

Что касается канального уровня, то в локальных LAN один канал связи использует лишь один клиент. Глобальные же отличаются тем, что один канал связи может быть разделен сразу между несколькими клиентами.

Что такое локальная сеть LAN. Чем отличается WAN от LAN, в чем разница?

Сегодня многие пользователи ищут в интернете такую информацию: LAN – что это такое и зачем это нужно? Конечно, во всемирной сети можно найти очень простое и короткое определение.

Звучит оно следующим образом: LAN – это локальная сеть. Вот и все.

Но эта расшифровка не дает абсолютно ничего, особенно если с этим приходится иметь дело начинающему пользователю.

По каким-то причинам многие авторы статей в интернете считают, что если бросить множество непонятных фраз, то люди сразу же будут читать всю статью и считать сайт, на котором она выложена, очень авторитетным и важным.

На самом же деле такой подход к делу только усложняет всю ситуацию. Поэтому мы попытаемся объяснить, что такое LAN, простым языком, так, чтобы это смог понять даже ребенок.

Если Вам все-таки что-то будет непонятно, пишите об этом в комментариях, мы с удовольствием ответим на все Ваши вопросы. Итак, начнем с простой теории.

Содержание:

Теоретическая страничка

Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как локальная сеть.

Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, роутеров и других устройств, которые могут подключаться к сети.

А объединены они между собой либо с помощью кабелей, либо с помощью Wi-Fi. На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.

Рис. 1. Пример LAN

Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.

А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:

1. Коммутатор, через который подключаются другие устройства.

Как известно, коммутатор является тем устройством, которое получает сигнал по кабелю и таким же образом, по кабелю передает его другим подключенным к нему устройствам.

Фактически, коммутатор можно сравнить с советским тройником, который включался в розетку, и в него можно было включить еще 3 устройства, к примеру, утюг, телевизор и телефон.

Здесь принцип тот же, только передается не электричество, а информация. Это, опять же, если говорить рабоче-крестьянским языком.

Рис. 2. Советский тройник

3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.

4. Планшет, подключенный также при помощи сигнала Wi-Fi.

5. Персональный компьютер, который подключен точно так же, как DVD-плеер, при помощи кабеля.

6. Еще один ноутбук, который также подключается с помощью провода.

Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.

Рис. 3. Роутер – вид сзади

Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.

Рис. 4. Наконечник RJ45

Читайте также:

Сравниваем LAN и WAN

Начнем с того, что вообще такое WAN. Опять же, если сказать просто, это интернет. То есть это та же сеть, но не локальная, как LAN, а глобальная.

В нее входят все устройства и миллионы локальных сетей. WAN расшифровывается как Wide Area Network.

По этой самой сети каждый пользователь может получать доступ к ресурсам другого компьютера или иного устройства, которое можно подключить к сети.

Рис. 5. Пример рабочего сервера

Отличия LAN и WAN:

  1. Размеры. Обычно локальная сеть охватывает небольшие участки, например, квартиру или же какое-то производственное помещение. А вот глобальная сеть распространяется по всей поверхности земного шара.
  2. Количество пользователей. Разумеется, к глобальной сети может подключаться гораздо больше людей, чем к локальной. Там и оборудование используется намного более мощное, и вообще обычно подключается очень много людей. На это и расчет.
  3. Тип сервисов. В локальных сетях есть собственные сервисы, такие как служба доступа к файлам, служба работы с принтерами и так далее, в общем, все то, что нужно для небольшой сети. А вот в глобальной сети используется, к примеру, сервис маршрутизации (определение маршрута следования информации по узлам сети) и многое другое, что необходимо для работы в больших сетях.

Что касается расстояния или площади, которую могут охватывать эти два вида сетей, то выше мы уже говорили о том, что глобальная сеть распространяется на всей поверхности земного шара.

Соответственно, она может работать и на далеких космических кораблях, если те подключены к какому-либо устройству в рамках этой сети.

Так вот, интересно, что локальные сети тоже могут достигать достаточно больших размеров

. Самая большая на сегодняшний день такая сеть имела устройства, которые располагались на расстоянии в 14 000 км друг от друга. Это были космические станции и орбитальные центры.

Хотя обычно локальная сеть охватывает те же офисы, дома, фирмы или небольшую группу зданий.

Вам это может быть интересно:

Задачи LAN

Теперь поговорим о том, зачем же люди вообще создают эти самые локальные сети и почему в некоторых случаях нельзя пользовать глобальной.

Итак, цели создания LAN могут быть следующими:

  1. Предоставление доступа к файлам только определенным устройствам. В глобальных сетях полноценной такой возможности нет, но есть некоторые обходные пути. Если вы хотите дать возможность использовать и изменять файлы определенным людям, к примеру, сотрудникам своей компании, самый простой и надежный способ – создание локальной сети.
  2. Совместное использование принтеров, сканнеров и других подобных устройств. Эти самые устройства можно просто внести в локальную сеть и подключить к ней все компьютеры в том же здании. Если не использовать LAN, нужно было бы подключать тот же принтер к каждому компьютеру по отдельности, а это весьма непрактично и дорого.
  3. Таким же образом используются и ресурсы всех компьютеров, в частности, память. Все просто – если на компьютере одного сотрудника не хватает места для хранения какой-то информации, он может оставить ее на компьютере своего коллеги, который также подключен к локальной сети.

Собственно, это все цели, которые преследуют люди, когда объединяют устройства в локальные сети. Как видим, все оказалось достаточно просто и незамысловато.

Осталось рассмотреть один вопрос – как же выглядит использование LAN?

Очень просто – пользователь, который подключен к сети, переходит на своем компьютере в папку «Сеть» и видит там папку «Users».

Он заходит в нее, затем выбирает желаемого пользователя (открывает его, как обычную папку) и видит все его ярлыки, папки и другую информацию, будто она находится на его компьютере.

Рис. 6. Папка «Сеть» на подключенном к локальной сети компьютере.

Разумеется, перед этим необходимо выполнить ряд манипуляций по настройке LAN, а также убедиться в том, что все устройства подходят для использования в локальной сети.

Но это, как говорится, «уже совсем другая история».

Еще больше понять изложенную выше информацию можно, если посмотреть обучающий урок в видео ниже.

Что такое IP-адрес, маска, хост, адрес сети. Основы

Описание основных принципов адресации в компьютерных сетях. Объяснение, что такое IP адрес и из каких частей он состоит, что такое маска и как её применять, как определить количество хостов.

Чем отличается WAN от LAN

Если посмотреть на обычный роутер, то на задней панели мы увидим несколько портов с подписью LAN и один — с подписью WAN. Внешне все эти порты идентичны, однако для функционирования роутера путаница между ними недопустима.

Понятие WAN и LAN

WAN — Wide Area Network — глобальная вычислительная сеть, охватывающая и объединяющая множество компьютерных систем по всему миру.

LAN — Local Area Network — локальная вычислительная сеть, объединяющая ограниченное количество компьютеров на относительно небольшой территории.

Разница между WAN и LAN

Разница между WAN и LAN заключается в назначении сетей. WAN — сеть внешняя, соединяющая группы локальных сетей и отдельные компьютеры независимо от места их нахождения. Участники сети могут взаимодействовать друг с другом с учетом ограничений технологий подключения (преимущественно на скорость передачи данных). Глобальная сеть Интернет — самая известная, но не единственная сеть WAN на сегодняшний день. LAN — локальная сеть, внутренняя, объединяющая отдельные компьютеры, сегменты сети и группы сетей, расположенных в непосредственной близости друг от друга. Взаимодействие между собой обеспечивается как проводными, так и беспроводными технологиями.

Таким образом, на роутерах порт WAN предназначен для подключения кабеля с интернет-соединением, а порты LAN – для подключения ваших локальных устройств.

Сети LAN могут охватывать до нескольких километров территории, и связь между участками сети обеспечивается высококачественными кабелями с высокой пропускной способностью (чаще всего витыми парами). Сети WAN территорию не ограничивают, но при их организации используют и телефонные линии, не отличающиеся качеством и скоростью передачи данных. Кроме того, WAN могут быть основаны и на более современных сетях связи. При организации LAN используется прямая топология, при организации WAN — смешанная иерархическая.

На канальном уровне модели OSI сети LAN и WAN используют разные протоколы передачи данных: для LAN это Ethernet и 802.11 (как правило), для WAN — PPP, HDLC, Frame Relay. В сетях LAN канал связи используется одним клиентом, в сетях WAN канал связи разделяется между клиентами сети.

1.WAN — сеть внешняя, глобальная, LAN — сеть внутренняя, локальная.
2.WAN не ограничивается территорией, LAN не может быть очень большой протяженности.
3.В роутерах порт WAN предназначен для интернет-соединения, LAN – для локальных устройств пользователя.
4.Количество клиентов LAN ограничено.
5.Пропускная способность LAN обычно выше, для ее организации используются качественные кабели.
6.LAN использует протоколы Ethernet и 802.11, WAN — PPP и другие.
7.В LAN канал связи используется одним клиентом, в WAN — несколькими.

Различия между LAN и WAN.

в Интернет 14.03.2019 0 25 Просмотров

Два самых популярных сегодня типа сети — LAN (локальная сеть) и WAN (глобальная сеть). Эти две сети, как правило, классифицируются на основе их зоны покрытия. Ниже приведено несколько пунктов, которые различают эти две сети. Как правило, локальная сеть существует в доме или университетском городке, в то время как глобальная сеть существует во многих офисных зданиях, разделенных большим расстоянием. Офисные здания с WAN могут быть в разных странах или даже на разных континентах. Например, штаб-квартира может находиться в Москве, региональный офис может находиться в Питере, а филиал в Швеции. Рабочие в этих трёх зданиях используют глобальную сеть для совместной работы друг с другом. Интернет можно также рассматривать как WAN, с локальными сетями классицистический пример WAN. Давайте посмотрим на две структуры и их различия.

Различия между LAN и WAN

LAN

WAN

Особенность
Скорость 1000 Мбит/с 150 Мбит/с
Пропускная способность для передачи Высокая Низкая
Скорость передачи данных Высокая Низкая
Географический охват Маленький Большой
Подключение оборудования Кабель 10Base-T Выделенная линия или спутник
Используемая технология Token Ring и Ethernet ATM, Frame Relay, X. 25
Ошибки передачи Несколько Больше
Стоимость наладки Низкая Высокая
Эксплуатационные расходы Меньше Больше
Топология сети Пиринговая Модель клиент-сервер
Безопасность Более безопасная, чем WAN Открыта для угроз
Норматив Локальная сеть T1
Ухудшение сигнала Нет Есть
Необходимое оборудование Концентратор, переключатель Маршрутизатор, модем
Расширение Использование NIC Использование дополнительного маршрутизатора
Диапазон 1 км До 10000 kms
Общий доступ к принтеру Да, если в той же локальной сети Нет

При настройке локальной сети устройства подключаются к коммутатору или концентратору. Общие устройства также подключены к коммутатору, который находится в центре. В случае, если устройства должны быть подключены к интернету, коммутатор затем необходимо подключить к интернет-провайдеру и, таким образом, к интернету. Данные, которые совместно используются этими устройствами, хранятся на серверах. Если нужно добавить больше устройств, то можно добавить дополнительный коммутатор или переключатель.

Локальная сеть (LAN) имеет более высокую пропускную способность, таким образом, работает быстрее по сравнению с глобальной сетью. Максимальная скорость LAN может быть 1000 мегабит в секунду. По мере того как LAN работает более быстро, она широко распространена и предпочтительна для объединения компьютеров в сети. Сеть простая в настройке, большинство компьютеров и ноутбуков, производимых сегодня, поставляются со встроенным портом RJ45 на материнской плате, который используется для подключения к сети. В случае старых машин, не имеющих этого порта, необходимо установить отдельный сетевой адаптер (сетевую карту). Эта карта помещается в слот PCI на настольных компьютерах, и слот PCMCIA на ноутбуках.

Основным преимуществом использования LAN является простота обмена. Компьютеры, подключенные к той же локальной сети, могут даже совместно использовать принтер. Самым большим препятствием, с которым сталкивается фирма при подключении компьютеров в локальной сети, является мониторинг трафика для Интернета. Если на одном компьютере или на общем устройстве слишком много нагрузки, скорость сети может снизиться. Это можно обойти с помощью монитора трафика LAN, функция которого состоит в том, чтобы отслеживать используемую пропускную способность. LAN считается более дешевой по сравнению с WAN.

При настройке глобальной сети компьютеры, присутствующие в разных местах, взаимосвязаны. Устройства подключены к маршрутизатору, а маршрутизаторы соединены между собой через стандарты T1. Это затрудняет расширение глобальной сети.

WAN имеет более низкую пропускную способность, что замедляет работу сети. Скорость WAN может достигать 150 мегабит в секунду. Это означает, что скорость WAN равна одной десятой скорости LAN. Хотя WAN медленнее, она широко используется для обмена данными. Лучшим примером WAN является Интернет. Данные в Интернете доступны на всех континентах. Но WAN не может совместно использовать периферийные устройства компьютера, поэтому компьютер в одной стране не может использовать принтер в другой стране. Для настройки WAN необходим модем и маршрутизатор.

Таким образом, если необходимо добавить в сеть дополнительное устройство, маршрутизатор должен быть настроен и подключен к другим в сети. Поскольку число устройств в глобальной сети больше, чем число подключенных устройств в локальной сети, существует большая потребность в устройстве мониторинга. Для этого используется компьютер специального назначения, который предназначен только для отправки и получения данных из интернета. Для подключения устройств в глобальной сети используются выделенные линии или спутники.

В то время как каждая из них имеет свои собственные преимущества и недостатки, существует также отдельный фактор, который помогает выбрать между LAN и установкой WAN, и это расстояние. Если места, которые будут подключены находятся далеко друг от друга, нет смысла рассматривать настройку LAN, так как, несмотря на любые преимущества, которые она может предложить, это будет невозможно сделать физически.

В чем отличие между портами, кабелями и самой технологией WAN и LAN

Интерфейсы подключения к сети интернет – это разъемы, которые находятся на задней части роутера и сбоку на ноутбуке или с тыльной стороны системного блока. С помощью данных разъемов компьютер и роутер могут обмениваться данными друг с другом и другими устройствами, к которым подключены.

Интерфейс подключения к глобальной паутине подразделяется на два вида: LAN и WAN. Давайте рассмотрим оба.

Что такое LAN

LAN – это аббревиатура и на английском звучит, как local area network. В переводе означает локальная сеть. С помощью данного разъема соединяются все компьютеры, телевизоры, и другие устройства, которые находятся в любой организации или даже дома.

На роутере в зависимости от разновидности, чаще всего можно найти 4 или 8 LAN портов ethernet. Все они помечены желтым или любым другим цветом и пронумерованы.

На некоторых маршрутизаторах или коммутаторах таких интерфейсов может быть намного больше, поскольку устройства используются для объединения большого количества компьютером, например, как на картинке ниже:

Маршрутизаторы соединяют все устройства в единую локальную паутину, чаще всего, по ЛАН кабелю UTP или FTP. Маркировка UTP означает, что кабель не экранирован, а в случае с FTP экранирование общее на все 4 пары. В принципе, в домах нет больших помех, которые гасили бы передачу информации. Подобный кабель еще называют витой парой. Он состоит из четырех пар разноцветных проводов, по которым происходит передача и прием информации. Они подсоединяются к порту в определенной последовательности через коннектор RG45.

Что такое WAN

WAN тоже является аббревиатурой. Звучит, как w />

Для соединения роутера с глобальной паутиной используется тот же кабель — витая пара UTP или FTP. Маркировок проводов несколько: FFTP, STP, SSTP. Все они различаются по степени экранирования. Стоит заметить, что UTP тут используется достаточно редко.

Кроме этого существует такое понятие, как WWAN, по сути это тоже, что и ВАН, но для передачи информации используются беспроводные технологии сотовой связи. Тоже самое касается WLAN и WMAN.

WAN и LAN в чем разница

В первую очередь отличие локальной от всемирной сети – это топология. У локальной – это peer to peer (перевод, равный к равному, обычно без наличия сервера), у всемирной – клиент-сервер. Для создания LAN сети не нужно закупать дорогостоящее оборудование. Достаточно несколько компьютеров и роутер. Скорость передачи у локальной всегда больше, чем у всемирной. Зато географический охват больше у всемирной.

В зависимости от того, где установлено устройство, ВАН и ЛАН могут присваиваться различный адрес. Если взят для примера роутер дома, то WAN присваивается глобальный или внешний IP с точки зрения пользователя, а LAN – внутренний или локальный.

С точки зрения безопасности WAN уступают LAN. В локальной сети возможно общее использование принтера. Паутина охватывающая только местные устройства также имеет ограничение по количеству подключений, в то время как wide area network таких ограничений не имеет.

Что такое MAN

MAN – это сеть крупного города или metropolitan area network. Обладает высокоскоростным подключением в отличие от всемирной. Она отличается от первых двух тем, что соединяет между собой устройства, находящиеся в разных зданиях. Разумеется, она меньше, чем глобальная паутина, но больше, чем локалка.

Расстояние, которая покрывает эта сетка составляет от одного километра до десяти. Диаметр такой сетки может составлять от 5 до 50 километров. MAN не принадлежит одной компании, обычно в нее входят несколько групп или провайдеры, которые оплачивают оборудование.

Что такое локальная сеть LAN. Чем отличается WAN от LAN, в чем разница?

Сегодня многие пользователи ищут в интернете такую информацию: LAN – что это такое и зачем это нужно? Конечно, во всемирной сети можно найти очень простое и короткое определение.

Звучит оно следующим образом: LAN – это локальная сеть. Вот и все.

Но эта расшифровка не дает абсолютно ничего, особенно если с этим приходится иметь дело начинающему пользователю.

По каким-то причинам многие авторы статей в интернете считают, что если бросить множество непонятных фраз, то люди сразу же будут читать всю статью и считать сайт, на котором она выложена, очень авторитетным и важным.

На самом же деле такой подход к делу только усложняет всю ситуацию. Поэтому мы попытаемся объяснить, что такое LAN, простым языком, так, чтобы это смог понять даже ребенок.

Если Вам все-таки что-то будет непонятно, пишите об этом в комментариях, мы с удовольствием ответим на все Ваши вопросы. Итак, начнем с простой теории.

Теоретическая страничка

Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как локальная сеть.

Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, роутеров и других устройств, которые могут подключаться к сети.

А объединены они между собой либо с помощью кабелей, либо с помощью Wi-Fi. На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.

Рис. 1. Пример LAN

Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.

А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:

1. Коммутатор, через который подключаются другие устройства.

Как известно, коммутатор является тем устройством, которое получает сигнал по кабелю и таким же образом, по кабелю передает его другим подключенным к нему устройствам.

Фактически, коммутатор можно сравнить с советским тройником, который включался в розетку, и в него можно было включить еще 3 устройства, к примеру, утюг, телевизор и телефон.

Здесь принцип тот же, только передается не электричество, а информация. Это, опять же, если говорить рабоче-крестьянским языком.

Рис. 2. Советский тройник

2. Ноутбук, который подключается к роутеру через Wi-Fi.

3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.

4. Планшет, подключенный также при помощи сигнала Wi-Fi.

5. Персональный компьютер, который подключен точно так же, как DVD-плеер, при помощи кабеля.

6. Еще один ноутбук, который также подключается с помощью провода.

7. Смартфон – использует Wi-Fi сигнал.

Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.

Рис. 3. Роутер – вид сзади

Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.

К слову: И LAN, и WAN подключаются через самый обычный кабель с наконечником RJ45, показанным на рисунке 4. Выше мы говорили о том, что, к примеру, сегмент №3 на рисунке 1, то есть DVD-плеер, подключается к роутеру с помощью кабеля. Этот кабель представляет собой обычная витая пара с наконечниками RJ45 с обеих сторон. Вот так все просто!

Рис. 4. Наконечник RJ45

Сравниваем LAN и WAN

Начнем с того, что вообще такое WAN. Опять же, если сказать просто, это интернет. То есть это та же сеть, но не локальная, как LAN, а глобальная.

В нее входят все устройства и миллионы локальных сетей. WAN расшифровывается как Wide Area Network.

По этой самой сети каждый пользователь может получать доступ к ресурсам другого компьютера или иного устройства, которое можно подключить к сети.

Кстати: Информация эта хранится на серверах. Если сказать просто, это огромное количество дисков большой вместимости, собранные в один большой аппарат, который может выдавать эту информацию.

Рис. 5. Пример рабочего сервера

Отличия LAN и WAN:

  • Размеры. Обычно локальная сеть охватывает небольшие участки, например, квартиру или же какое-то производственное помещение. А вот глобальная сеть распространяется по всей поверхности земного шара.
  • Количество пользователей. Разумеется, к глобальной сети может подключаться гораздо больше людей, чем к локальной. Там и оборудование используется намного более мощное, и вообще обычно подключается очень много людей. На это и расчет.
  • Тип сервисов. В локальных сетях есть собственные сервисы, такие как служба доступа к файлам, служба работы с принтерами и так далее, в общем, все то, что нужно для небольшой сети. А вот в глобальной сети используется, к примеру, сервис маршрутизации (определение маршрута следования информации по узлам сети) и многое другое, что необходимо для работы в больших сетях.
  • Что касается расстояния или площади, которую могут охватывать эти два вида сетей, то выше мы уже говорили о том, что глобальная сеть распространяется на всей поверхности земного шара.

    Соответственно, она может работать и на далеких космических кораблях, если те подключены к какому-либо устройству в рамках этой сети.

    Так вот, интересно, что локальные сети тоже могут достигать достаточно больших размеров

    . Самая большая на сегодняшний день такая сеть имела устройства, которые располагались на расстоянии в 14 000 км друг от друга. Это были космические станции и орбитальные центры.

    Хотя обычно локальная сеть охватывает те же офисы, дома, фирмы или небольшую группу зданий.

    Задачи LAN

    Теперь поговорим о том, зачем же люди вообще создают эти самые локальные сети и почему в некоторых случаях нельзя пользовать глобальной.

    Итак, цели создания LAN могут быть следующими:

  • Предоставление доступа к файлам только определенным устройствам. В глобальных сетях полноценной такой возможности нет, но есть некоторые обходные пути. Если вы хотите дать возможность использовать и изменять файлы определенным людям, к примеру, сотрудникам своей компании, самый простой и надежный способ – создание локальной сети.
  • Совместное использование принтеров, сканнеров и других подобных устройств. Эти самые устройства можно просто внести в локальную сеть и подключить к ней все компьютеры в том же здании. Если не использовать LAN, нужно было бы подключать тот же принтер к каждому компьютеру по отдельности, а это весьма непрактично и дорого.
  • Таким же образом используются и ресурсы всех компьютеров, в частности, память. Все просто – если на компьютере одного сотрудника не хватает места для хранения какой-то информации, он может оставить ее на компьютере своего коллеги, который также подключен к локальной сети.
  • Собственно, это все цели, которые преследуют люди, когда объединяют устройства в локальные сети. Как видим, все оказалось достаточно просто и незамысловато.

    Осталось рассмотреть один вопрос – как же выглядит использование LAN?

    Очень просто – пользователь, который подключен к сети, переходит на своем компьютере в папку «Сеть» и видит там папку «Users».

    Он заходит в нее, затем выбирает желаемого пользователя (открывает его, как обычную папку) и видит все его ярлыки, папки и другую информацию, будто она находится на его компьютере.

    Рис. 6. Папка «Сеть» на подключенном к локальной сети компьютере.

    Разумеется, перед этим необходимо выполнить ряд манипуляций по настройке LAN, а также убедиться в том, что все устройства подходят для использования в локальной сети.

    Но это, как говорится, «уже совсем другая история».

    Еще больше понять изложенную выше информацию можно, если посмотреть обучающий урок в видео ниже.

    Что такое IP-адрес, маска, хост, адрес сети. Основы

    Описание основных принципов адресации в компьютерных сетях. Объяснение, что такое IP адрес и из каких частей он состоит, что такое маска и как её применять, как определить количество хостов.






    « Предыдущая запись Следующая запись »

    В чем разница между сетью LAN и WAN?

    Ваша бизнес-сеть - это сердце и костяк вашей организации. Благодаря хорошо спроектированной и настроенной сети, ваш бизнес будет работать максимально эффективно, безопасно и продуктивно.

    Двумя основными типами сетей являются LAN и WAN, а знаете ли вы разницу между ними? В этой статье мы обсудим, как каждый тип сетевых функций и то, как вы можете заставить их работать вместе, чтобы сохранить ваш бизнес работает без сбоев.

    Основы работы с сетью

    Сеть - это любая группа компьютеров (серверов). и рабочие станции) и устройства, такие как смартфоны и принтеры, которые связаны вместе и могут общаться друг с другом. Два основных типа сетей - это локальные сети (LAN) и глобальные сети (WAN).

    Локальная сеть (LAN)

    ЛВС - это группа компьютеров и других сетевые устройства, соединенные вместе в одном географическом месте. LAN обычно работают в одном здании или на одном этаже офиса строительство.

    Технология задействована

    Базовая локальная сеть создается путем подключения компьютеры, принтеры или другие устройства через сетевой коммутатор с использованием Ethernet кабели или WiFi. ЛВС всегда должны иметь встроенные функции безопасности, чтобы к определенным общим ресурсам в сети можно получить доступ только авторизованным пользователей.

    Например, вам может понадобиться только ваш бухгалтерский учет. отдела, чтобы иметь доступ к вашей системе бухгалтерского учета или вашему маркетингу отдела, чтобы иметь доступ к высокоскоростному цветному принтеру.

    Безопасность доступа этого типа идеально достигается с помощью комбинации аппаратного и программного обеспечения. Доступ к сеть, например, обычно настраивается с помощью программного обеспечения, которое устанавливает пароли для доступа.

    Но однажды в сети роутер, когда правильно настроенный, может физически ограничить, какие ресурсы пользователь может видеть и доступ.

    Есть много вещей, которые следует учитывать при оптимизации установка и настройка ЛВС. Желаемый уровень производительности, уровни доступ и безопасность, гостевой WiFi и т. д.все нужно спланировать и подумать через.

    Каждое решение имеет последствия для безопасности и затрат. И безопасность имеет первостепенное значение в современном мире опасных киберугроз. Поработайте со специалистами по сетевым технологиям, чтобы убедиться, что вы используете подходящее оборудование и технологии для вашей бизнес-модели и операций.

    Преимущества и недостатки LAN

    Одним из основных преимуществ локальных сетей является скорость они могут предложить. Скорость передачи по локальной сети может легко достигать или превышать 1 Гбит / с, что может быть в сотни раз быстрее, чем в среднем WAN.

    Основным недостатком локальной сети является то, что она ограничено территорией, например вашим офисом, зданием или университетским городком. Это значит ваша сеть возможна только до тех пор, пока ваши кабели Ethernet, оптоволокно и / или сигнал Wi-Fi могут достигать.

    Если вам нужно охватить большую территорию, вам понадобится посмотреть, как реализовать WAN.

    Связано: 5G когда-нибудь изменит способ ведения бизнеса. Может быть, скоро.

    Глобальная сеть (WAN)

    WAN отличается от LAN тем, что ограничено географическим положением.

    В отличие от LAN, которая соединяет локальные устройств друг к другу, глобальная сеть соединяет локальные сети друг с другом, обычно через несколько мест, а также отдельные устройства, которые подключаются с удаленного расстояние.

    WAN может быть ограничен предприятием ( корпорации или организации) или доступны для общественности. Интернет - это пример всемирной общедоступной глобальной сети.

    Технология задействована

    Проще говоря, WAN - это взаимосвязанная сеть. локальных сетей.

    Оборудование для создания WAN часто находится далеко сложнее и дороже, чем оборудование, используемое для создания ЛВС, из-за требуются дополнительные параметры безопасности и конфигурации.

    Также необходимы пути для соединения локальных сетей вместе. Один из распространенных способов подключения точки A к точке B - через вашего интернет-провайдера. Вы также можете создавать соединения через вышки сотовой связи и спутники.

    Глобальные сети

    намного сложнее создать и требуют профессиональной настройки и обслуживания высокого уровня.

    Преимущества и недостатки WAN

    Самым большим преимуществом WAN является то, что позволяет создать гораздо более крупную и сложную сеть.

    WAN может охватывать почти бесконечное географическое расстояние, в зависимости от ресурсов, которые вы должны его настроить. Конечно, достигнув этот диапазон может увеличить стоимость, уязвимость и задержку (задержки) ваша сеть.

    WAN почти всегда медленнее, чем LAN потому что данные должны перемещаться на большее расстояние, а стоимость байта для трансмиссия намного выше.

    Однако технологии постоянно развиваются, и высокоскоростные соединения на большие расстояния быстро улучшаются.

    Связано: 4 способа повышения безопасности глобальной сети

    Включение правильной сети место для тебя

    Как обсуждалось выше, локальные и глобальные сети похожи. во многих отношениях, но у них есть и некоторые важные отличия. Если ваш бизнес расположен в отдельном здании, то, вероятно, вам понадобится только локальная сеть.

    Но если у вас несколько локаций разбросаны в разных географических точках или с большим количеством удаленных пользователей вам также понадобится WAN, если вы хотите, чтобы все и каждый был на связи.

    Самое важное, что следует учитывать при создании или обновлении сети, - это работа с правильным ИТ-партнером. Это особенно важно, если вы настраиваете или управляете глобальной сетью.

    Работа с партнером, имеющим опыт поддержки нескольких местоположений и взаимосвязанных сетей, сэкономит вам много времени и денег.

    Разница между LAN и WAN в беспроводных маршрутизаторах

    WAN - это сеть, охватывающая любую большую географическую область. Глобальные сети могут быть размером со штат, страну или мир. Интернет сам по себе является разновидностью глобальной сети, поскольку охватывает весь земной шар. Хотя сеть, соединяющая локальные сети в одном городе, как и группа офисов, принадлежащих одной компании, обычно называется городской сетью.

    WAN против LAN

    Компьютерная сеть означает просто любой набор компьютеров и других устройств, таких как смартфоны, интеллектуальные телевизоры, игровые системы и маршрутизаторы, которые могут обмениваться данными друг с другом.Существуют разные протоколы или системы правил, которые позволяют компьютерам понимать друг друга и передавать данные.

    ЛВС или локальная сеть - это небольшая сеть, часто в доме или на предприятии или, возможно, в более крупной среде, такой как корпоративный офисный парк или кампус колледжа. Устройства в локальной сети часто используют инфраструктуру локальной сети для подключения к общедоступному Интернету, но часто они могут быстрее связываться друг с другом напрямую через локальную сеть. Например, обычно нет необходимости отправлять файл в общедоступный Интернет, чтобы отправить его на принтер в той же локальной сети.Локальная сеть может использовать беспроводную связь, проводные соединения или и то, и другое. Глобальная сеть обычно проходит через несколько географических областей. Интернет является наиболее ярким примером типа сети WAN, хотя существуют и другие глобальные сети для научных целей, военных и правительственных работ, а также для соединения удаленных офисов и центров обработки данных в некоторых крупных корпорациях.

    Маршрутизатор Порты LAN и WAN

    Большинство беспроводных маршрутизаторов имеют как минимум два порта: один порт WAN и один или несколько портов LAN.Во всех домах и на большинстве малых предприятий порт WAN подключается к высокоскоростному модему, например DSL или кабельному модему, который, в свою очередь, подключает маршрутизатор к Интернету. Этот порт обозначается как «WAN» или «Интернет», в зависимости от производителя. Порты LAN используются для подключения компьютеров, у которых нет доступа к Wi-Fi, с помощью кабеля Ethernet. После подключения эти компьютеры могут получить доступ к Интернету и другим компьютерам в локальной сети, как и те, которые используют Wi-Fi.

    Хотя современные маршрутизаторы предназначены для беспроводного подключения компьютеров и других устройств, на них также часто есть физические порты, к которым компьютеры могут подключаться напрямую, часто с использованием кабелей Ethernet.Эти проводные соединения могут быть быстрее, поскольку они не подвержены помехам.

    Маршрутизаторы

    также должны быть подключены к общедоступному Интернету, если они собираются отправлять трафик между вашим компьютером и внешним миром. Обычно они используют кабель Ethernet для подключения к модему, который вы получаете от своего интернет-провайдера. В некоторых случаях маршрутизатор также может быть модемом, и в этом случае он может подключаться к кабельной линии или к телефонной розетке.

    В любом случае порты, используемые для подключения компьютеров в вашей сети, обычно обозначаются как LAN, поскольку они предназначены для устройств в вашей домашней или деловой сети.Порт, который соединяет маршрутизатор с внешним миром, обычно обозначается WAN, поскольку он подключается к более широкой сети, почти всегда к Интернету.

    Роль маршрутизатора

    Беспроводной маршрутизатор выполняет две основные роли: совместное использование Интернета и защита. Для получения данных из Интернета, таких как электронная почта или веб-страницы, каждому компьютеру, подключенному к Интернету, необходим адрес Интернет-протокола, который предоставляется вашим поставщиком Интернет-услуг. Без IP-адреса другие компьютеры не знают, куда отправлять запрошенные данные.Маршрутизатор действует как привратник между локальной сетью и Интернетом. Он использует сам IP-адрес в Интернете, а затем предоставляет компьютерам в локальной сети свои собственные IP-адреса, которые нельзя увидеть за пределами локальной сети. Поскольку компьютеры за пределами локальной сети не знают IP-адреса, предоставленные маршрутизатором, они не могут получить доступ к этим компьютерам без разрешения, что затрудняет доступ хакеров или вредоносного программного обеспечения к компьютерам в локальной сети. Другие функции маршрутизатора, такие как шифрование, повышают безопасность локальной сети.

    Команда

    Hypertec Direct по сетевым решениям готова служить ВАМ!

    Различия между LAN и WAN

    Различия между LAN и WAN

    Предварительные требования - Типы локальных сетей - LAN, MAN и WAN
    Локальная сеть (LAN):
    LAN - это группа сетевых устройств, которые обеспечивают связь между подключенные устройства. Частная собственность имеет контроль над локальной сетью, а не над общественностью. LAN имеет меньшую задержку распространения, чем MAN, а также WAN.Он охватывает самые маленькие области, такие как: колледж, школьная больница и так далее.

    Глобальная сеть (WAN):
    WAN охватывает большую территорию, чем LAN, а также MAN, например: Страна / Континент и т. Д. Глобальная сеть является дорогостоящей и должна или не может принадлежать одной организации. PSTN или спутниковая среда используются для глобальной сети.



    Давайте посмотрим на разницу между LAN и WAN:

    S.NO LAN WAN
    1. LAN означает локальную сеть. В то время как WAN означает глобальную сеть.
    2. ЛВС находится в частной собственности. Но права собственности на WAN могут быть частными или публичными.
    3. Скорость LAN высокая (больше, чем WAN). В то время как скорость WAN ниже, чем LAN.
    4. Короткая задержка распространения в LAN. В то время как задержка распространения в WAN большая (больше, чем в LAN).
    5. В LAN (локальной сети) меньше перегрузок. В то время как в WAN (глобальной сети) больше перегрузки.
    6. В локальной сети больше отказоустойчивости. Пока в WAN меньше отказоустойчивости.
    7. Локальная сеть проста в проектировании и обслуживании. Хотя его проектирование и обслуживание сложнее, чем LAN.
    8. Локальная сеть покрывает небольшую площадь i.е. внутри здания. В то время как WAN охватывает большую географическую территорию.
    9. LAN работает по принципу вещания. Пока WAN работает по принципу точка-точка.
    10. Средой передачи, используемой в LAN, является коаксиальный кабель или кабель UTP. В то время как WAN использует PSTN или спутниковую связь в качестве среды передачи или связи.

    Вниманию читателя! Не прекращайте учиться сейчас.Получите все важные концепции теории CS для собеседований SDE с помощью курса CS Theory Course по приемлемой для студентов цене и станьте готовым к работе в отрасли.

    LAN и WAN - разница и сравнение

    LAN , что обозначает локальную сеть , и WAN , обозначает глобальную сеть , - это два типа сетей, которые обеспечивают взаимодействие между компьютерами. Как следует из соглашений об именах, локальные сети предназначены для небольших локализованных сетей - дома, на работе, в школе и т. Д.- в то время как глобальные сети охватывают большие территории, например города, и даже позволяют подключаться компьютерам из разных стран. Локальные сети обычно быстрее и безопаснее, чем глобальные, но глобальные сети обеспечивают более широкие возможности подключения. И хотя локальные сети, как правило, принадлежат, контролируются и управляются внутри организации, в которой они развернуты, для глобальных сетей обычно требуется, чтобы две или более входящих в их состав локальных сетей были подключены через общедоступный Интернет или через частное соединение, установленное третьей стороной. телекоммуникационный провайдер.

    Таблица сравнения

    Глобальные сети
    Сравнительная таблица LAN и WAN
    LAN WAN
    Подходит для локальной сети Глобальная сеть
    Покрывает Только на территории (например, дома, офисы, школы) Крупные географические районы (e.г., города, государства, народы)
    Определение LAN (локальная сеть) - это компьютерная сеть, охватывающая небольшую географическую область, например дом, офис, школу или группу зданий. WAN (глобальная сеть) - это компьютерная сеть, охватывающая обширную территорию (например, любую сеть, каналы связи которой пересекают городские, региональные или национальные границы на большом расстоянии).
    Скорость Высокая скорость (1000 Мбит / с) Меньше скорость (150 мбит / с)
    Скорость передачи данных ЛВС имеют высокую скорость передачи данных. WAN имеют более низкую скорость передачи данных по сравнению с LAN.
    Пример Сеть в офисном здании может быть LAN Интернет - хороший пример WAN
    Технологии Как правило, используют определенные технологии подключения, в первую очередь Ethernet и Token Ring WAN обычно используют такие технологии, как MPLS, ATM, Frame Relay и X.25 для связи на больших расстояниях
    Соединение Одна локальная сеть может быть подключена к другим локальным сетям на любом расстоянии с помощью телефонных линий и радиоволн. Компьютеры, подключенные к глобальной сети, часто подключаются через общедоступные сети, такие как телефонная система. Они также могут быть подключены через выделенные линии или спутники.
    Компоненты Устройства уровня 2, такие как коммутаторы и мосты.Устройства уровня 1, такие как концентраторы и повторители. Устройства уровня 3 Маршрутизаторы, многоуровневые коммутаторы и технологические устройства, такие как ATM или коммутаторы с ретрансляцией кадров и т. Д.
    Отказоустойчивость ЛВС, как правило, имеют меньше проблем, связанных с ними, так как приходится иметь дело с меньшим количеством систем. имеют тенденцию быть менее отказоустойчивыми, поскольку состоят из большого количества систем.
    Ошибка передачи данных Вызывает меньше ошибок передачи данных Испытывает больше ошибок при передаче данных по сравнению с LAN
    Собственность Обычно принадлежит, контролируется и управляется одним человеком или организацией. WAN (например, Интернет) не принадлежат какой-либо одной организации, а существуют в рамках коллективного или распределенного владения и управления на больших расстояниях.
    Стоимость установки Если есть необходимость настроить пару дополнительных устройств в сети, это не очень дорого. Для WAN, поскольку сети в удаленных районах должны быть подключены, затраты на установку выше. Однако глобальные сети, использующие общедоступные сети, можно очень дешево настроить, используя только программное обеспечение (VPN и т. Д.).
    Географическое распространение Имеют небольшой географический охват и не нуждаются в арендованных линиях связи Имеют большой географический охват, обычно пересекающий границы, и нуждаются в арендованных линиях связи
    Затраты на техническое обслуживание Поскольку локальная сеть покрывает относительно небольшую географическую область, ее легче обслуживать при относительно низких затратах. Обслуживание глобальной сети затруднено из-за ее более широкого географического охвата и более высоких затрат на обслуживание.
    Пропускная способность Для передачи доступна широкая полоса пропускания. Для передачи доступна низкая полоса пропускания.
    Перегрузка Меньше перегрузки Больше заторов

    Что такое локальная сеть?

    Локальные сети (LAN) позволяют компьютерам и устройствам, которые находятся рядом друг с другом и обычно используют один и тот же коммутатор или маршрутизатор, подключаться для обмена файлами и выполнения задач.Состоящие только из повседневных устройств (например, настольных компьютеров, ноутбуков, планшетов, принтеров), маршрутизатора и / или коммутатора, а также кабелей Ethernet или беспроводных карт, локальные сети относительно недороги в установке и обычно используются в домашних условиях.

    Кабели Ethernet, такие как Cat5, Cat5e, Cat6 и Cat6a, могут использоваться для физического подключения компьютеров к сети. В случаях, когда доступно оптоволокно до дома (или подобное), в какой-то момент также может использоваться медный кабель. Wi-Fi стал одним из самых популярных методов беспроводной сети через локальную сеть.

    Что такое WAN?

    Глобальная сеть (WAN) используется для соединения компьютеров, которые не расположены близко друг к другу. Возможно - и почти всегда так - локальные сети подключены к глобальным сетям. Это позволяет небольшим домашним или офисным сетям подключаться к более широким сетям, например, к сетям в пределах штата или страны. Большинство WAN подключаются через общедоступные сети, такие как телефонная система, или через выделенные линии. Интернет, который соединяет компьютеры по всему миру, можно считать крупнейшей из существующих глобальных сетей.

    Многие взаимосвязанные локальные сети могут стать частью более крупной глобальной сети.

    Скорость

    Скорость передачи данных по LAN или WAN зависит от качества и возможностей передачи данных оборудования и кабелей.

    Наличие всех компьютеров в локальной сети, физически подключенных к маршрутизатору (или иногда к коммутатору), является самым быстрым способом передачи данных между компьютерами в локальной сети. Более того, использование современных кабелей - Cat5e и выше - обеспечит наилучшую скорость передачи данных.

    На скорость WAN влияет ряд факторов.Оборудование, используемое в локальных сетях, которые подключены к глобальным сетям, влияет на работу пользователя, как и тип кабеля, используемого в самой глобальной сети. Глобальные сети обычно работают медленнее, чем локальные сети, из-за большого расстояния, на которое должны перемещаться данные. Например, передача данных между двумя разными штатами США происходит быстрее, чем передача данных между Лондоном и Лос-Анджелесом. Высококачественные подводные медные кабели используются для ускорения передачи данных между странами.

    Сравнение проводных и беспроводных скоростей

    Беспроводная передача данных через Wi-Fi значительно снижает скорость передачи, так как типичная беспроводная технология имеет теоретическую максимальную скорость, которая ниже теоретической максимальной скорости проводного соединения. [1] Беспроводные соединения также, вероятно, будут менее надежными, поскольку беспроводные сигналы могут испытывать помехи от сигналов других устройств, разделенных стен, радиоволн и т. Д. Если требуется постоянная высокая скорость в локальной или глобальной сети, особенно для в деловых или игровых целях, человек должен быть физически подключен к сети.

    Однако стоит отметить, что в последние годы беспроводные технологии начали «догонять» проводные. Хотя самым надежным и высокоскоростным соединением по-прежнему является проводное, беспроводная технология, вероятно, будет так же удобна для обычного пользователя.

    Безопасность

    Самый безопасный компьютер - это компьютер, не подключенный к какой-либо сети. Локальные сети более безопасны, чем глобальные, только по характеру и размеру глобальной сети. Чем больше людей вовлечено во взаимодействие, тем выше вероятность нечестной игры. Использование правильных настроек безопасности маршрутизатора может помочь защитить компьютеры, которые подключаются к сети.

    Список литературы

    Поделитесь этим сравнением:

    Если вы дочитали до этого места, подписывайтесь на нас:

    "LAN против WAN." Diffen.com. Diffen LLC, n.d. Web. 6 апреля 2021 г. <>

    В чем разница между LAN и WAN?

    ЛВС, сокращенно локальная сеть, представляет собой сеть, охватывающую небольшую географическую область, такую ​​как дома, офисы и группы зданий.

    В то время как WAN, сокращенно от Wide Area Network, представляет собой сеть, которая охватывает большие географические области, которые могут охватывать земной шар.

    Примером широко используемой глобальной сети является Интернет, который представляет собой совокупность десятков тысяч сетей, соединяющих десятки миллиардов устройств.

    В локальных сетях

    преимущественно используется технология Ethernet, которая представляет собой группу сетевых технологий, определяющих, как данные передаются по физическим носителям, причем наиболее распространенной средой является кабельная разводка CAT #.

    Локальные сети

    могут использовать устройства как уровня 1, так и уровня 2; К устройствам уровня 1 относятся концентраторы и повторители, а к устройствам уровня 2, которые можно использовать, относятся коммутаторы и мостовые устройства. В то время как локальные сети используют устройства уровня 1 и 2, глобальные сети работают с использованием устройств уровня 3, таких как многоуровневые коммутаторы и маршрутизаторы.

    Локальные сети работают в гораздо меньшей географической области, чем глобальные сети. Локальные сети

    , как правило, дешевле, чем глобальные сети, как в реализации, так и в обслуживании, поскольку оборудование, необходимое для локальных сетей, менее дорого, однако вы можете быть более экономичным при настройке глобальной сети, если вы должны были использовать VPN.

    Хорошо реализованная локальная сеть может принести организации множество преимуществ, таких как высокая отказоустойчивость, масштабируемость, безопасность, а также высокая и надежная скорость.

    Локальные сети

    имеют более высокую пропускную способность, чем глобальные сети, а также могут передавать данные на гораздо более высоких скоростях.

    Это в основном связано с расстоянием, на которое данные должны перемещаться, а также с существующими ограничениями, такими как ограничения скорости интернет-провайдера на выделенных линиях.

    Другой важный фактор, определяющий, насколько быстро данные могут передаваться по сети, зависит от качества оборудования и кабеля, а также от их способности передавать данные.

    Локальные сети

    более безопасны, чем глобальные сети, благодаря тому, как глобальные сети передают данные и насколько далеко данные должны будут перемещаться.

    WAN обычно не принадлежит и не обслуживается одной организацией / объектом, как LAN, поэтому у вас гораздо меньше контроля над сетью.

    Однако вы можете лучше защитить свои данные через глобальные сети, используя такие функции безопасности, как VPN и IPsec.

    LAN

    обычно более безопасны, чем WAN.

    Это связано с тем, как они работают, когда локальные сети работают на меньшей площади с возможностью мониторинга и ограничения доступа устройств к сети.

    Кроме того, поскольку локальная сеть покрывает гораздо меньшее географическое местоположение, чем глобальная сеть, это также означает, что существует меньшая вероятность того, что кто-то попытается нанести вред сети или получить несанкционированный доступ.

    Очевидным преимуществом глобальной сети перед локальной сетью является размер области, которую она может покрыть.

    Беспроводные сети

    могут охватывать огромные территории, такие как города, страны и континенты, поскольку они состоят из множества сетей.

    В то время как локальные сети в основном используют кабели Ethernet Cat #, глобальные сети, которые также могут отправлять данные через Ethernet, могут отправлять данные по многим другим типам носителей из одного места в другое.

    Примером этих других средств массовой информации является общественная инфраструктура, такая как телефонные линии и кабельные линии.

    Сеть

    - В чем реальная разница между LAN и WAN?

    Путаница проистекает из того факта, что со времен ARPANET сети претерпели значительные изменения. В прошлом, да, местоположение и расстояние были преобладающими факторами при различении LAN и WAN; однако сегодня это и размыто, и несколько переопределено. Сегодня различие больше касается адресации и администрирования, особенно для «LAN».


    Локальная сеть больше не должна находиться в одном месте. Да, домашняя, школьная или корпоративная сеть считается локальной сетью, но этот термин также применяется к интернет-провайдерам. То есть ваш интернет-провайдер может предоставить доступ к Интернету тысячам домов в большом городе, и он по-прежнему считается локальной сетью (например, рассмотрите предупреждения о том, как кто-то, использующий того же интернет-провайдера, может прослушивать ваш трафик, потому что он находится в в той же сети). В этом случае адреса систем в сети ограничиваются IP-адресами, принадлежащими интернет-провайдеру, и сеть администрируется одним и тем же объектом (интернет-провайдером).

    WAN, с другой стороны, обычно определяется более близко к тому, чем она была в прошлом: совокупность разрозненных сетей, связанных друг с другом. В этом отношении ваша домашняя сеть, подключенная к моей домашней сети, образует глобальную сеть, даже если они оба подключены к одному интернет-провайдеру. В этом случае каждая подсеть в WAN администрируется другим объектом (вы и я) и, вероятно, имеет другую адресацию (ваш маршрутизатор может использовать другие адреса, маски сети и т. Д., Чем мой).

    Другое определение WAN, которое соответствует тому, что было раньше, на самом деле использует местоположение.Например, компания может иметь локальную сеть в своем офисном здании, но когда она подключается к их локальной сети в другом здании в другом городе / стране, она образует глобальную сеть.

    Это своего рода вопрос перспективы; две небольшие локальные сети образуют небольшую глобальную сеть, которая сама по себе является локальной сетью, которая соединяется с другими небольшими локальными сетями, которые образуют большую глобальную сеть, и так далее.


    Еще одно различие для LAN и WAN, которое легко запомнить, - это структура сетей. Локальная сеть обычно представляет собой отдельные системы / устройства, подключенные друг к другу, в то время как глобальная сеть - это обычно сетей, подключенных друг к другу.То есть у вас обычно нет подсети в локальной сети, и обычно у вас нет отдельного компьютера, подключенного к глобальной сети отдельно.

    Кроме того, сетевое оборудование обычно играет роль в различении. Например, маршрутизаторы в локальных сетях и коммутаторы в глобальных сетях; Кабели CAT5 и маленькие беспроводные антенны для локальных сетей и гигантские подводные кабели и спутники на орбите для глобальных сетей.

    локальных сетей (LAN) и глобальных сетей (WAN), разница между LAN и WAN

    Локальные сети (LAN)

    Локальная сеть (LAN) - это компьютерная сеть, которая ограничена небольшим офисом, одним зданием, несколькими зданиями внутри кампуса и т. Д.Обычно локальная сеть (LAN) - это частная сеть, которой владеет и обслуживает одна организация.

    На изображении ниже показана небольшая локальная сеть (LAN), соединенная вместе с помощью сетевого коммутатора.

    Термины Локальная сеть (LAN) , широковещательный домен и подсеть используются взаимозаменяемо на веб-сайте omnisecu.com. Помните, что локальная сеть (LAN) состоит из одного или нескольких широковещательных доменов. Локальная сеть (LAN) также может содержать одну или несколько подсетей.

    Перейдите по ссылкам ниже, чтобы узнать о широковещательном домене, широковещательном домене и подсетях / подсетях.

    Глобальные сети (WAN)

    Глобальная сеть (WAN) охватывает несколько географических регионов и состоит из нескольких локальных сетей. Для малых и средних организаций (кроме поставщиков сетевых услуг) практически невозможно протянуть сетевые кабели между своими двумя офисами в двух разных странах, расположенных на расстоянии в тысячи километров. Поставщики сетевых услуг (также называемые ISP) предоставляют решения для подключения к глобальным сетям (WAN).

    На изображении ниже показаны две локальные сети (LAN), расположенные в двух разных географических точках, подключенных через Интернет для создания глобальной сети (WAN). LAN 1 находится в Ченнаи, Индия, а LAN 2 - в Маниле, Филиппины. Воздушное расстояние между Ченнаи и Манилой составляет около 4400 километров. Для малого и среднего бизнеса практически невозможно провести кабели между Ченнаи и Манилой. Обычно мы пользуемся услугами интернет-провайдера для связи между этими двумя офисами.

    Различия между LAN и WAN

    • Локальная сеть (LAN) - это частная компьютерная сеть, которая соединяет компьютеры в небольших физических областях. Пример: небольшой офис, одно здание, несколько зданий внутри кампуса и т. Д. Глобальные сети (WAN) - это тип компьютерной сети для соединения офисов, расположенных в разных географических точках. Глобальная сеть (WAN) зависит в основном от провайдеров интернет-услуг (ISP) для решений по подключению.

    • Локальная сеть (LAN) имеет более высокую пропускную способность. Текущие локальные сети (LAN) работают со скоростью 100 Мбит / с, 1 Гбит / с или 10 Гбит / с. Глобальные сети (WAN) имеют более низкую пропускную способность по сравнению с локальной сетью (LAN).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
