схема, советы, видео от WiFiGid

Привет! Вот и добрались мы до старого доброго телефонного кабеля. Сегодня я закрою цикл статей по опрессовке и покажу как правильно обжать витую пару на 4 жилы. Тема актуальна до сих пор для домашней сети и офиса – где-то лежат бухты «телефонки», а где-то она просто дешевле, а для дома скорости даже 100 Мбит/с это с головой. В духе WiFiGid – без воды и по делу. Приступаем!

Остались сомнения и вопросы? Напиши их в комментариях, это поможет будущим читателям.

Схема обжимки

Самое сложное в обжиме – правильная схема. Вот он для витой пары с 4 жилами:

Напомню, что прямой обжим применяется на разнотипных устройствах (КОМП-СВИЧ), а кроссовер на однотипных (КОМП-КОМП, СВИЧ-СВИЧ). В современной же практике (да и было уже так много лет назад), устройства стараются сами распознать тип обжима и спокойно продолжают работать на любом из этих стандартов. Но лучше делать как положено, дабы не запутать следующего опрессовщика.

По цветам тоже не все однозначно. Классика – оранжевый, зеленый, бело-оранжевый, бело-зеленый. Но видел и оранжево-синие популярные стандарты у Ростелекома. Как мастер захочет, так тому и быть. Главное – соблюсти верный порядок и не выкидывать старый обжатый коннектор до полной боеготовности новой сети. Из-за этого свойства можно извратиться, и разделить 8-жильную витую пару на 2 канала… Бывает и такое. Экономия.

Что еще почитать?

По сути дела, вышеизложенного уже хватит понимающему человеку. Но интернет требует объемы пеленок текста. Поэтому жаждущим узнать чего-то особенного и побольше мы уже подготовили 2 классные статьи по этой теме со всеми подробностями и деталями:

В этих статьях я писал все по делу, в подробностях и с душой, здесь же уже подключил тюленя, ибо выводить текст об одном и том же организм сопротивляется.

Что нужно для обжима

Чек лист для подготовки к обжиму витой пары:

  • Сетевой кабель – витая пара 4-6 категорий. Желательно до 100 метров – иначе пойдут коллизии, затухания и прочая архисетевая ерунда.
  • 2 коннектора RJ-45 (для первого раза лучше больше, т.к. стоят копейки, а случае чего обычно ехать далеко).

  • Обжимные клещи. По-умному и забугорному их называют кримпером. Хотел написать, что пункт опционален и можно обойтись отверткой или зубами, но лучше всего получается именно клещами. Они и провод подрежут, и изоляцию снимут, и сделают в итоге все по-человечески и красиво.

  • Опционально – ножи для снятия изоляции (некоторые клещи справляются с этим сами), тестировщик (олдскулы и хардкорщики проверяют сразу в боевых условиях на роутере по принципу работает или не работает).

Если все есть, можно приступать к обжимке нашего телефонного кабеля.

Процесс

Сам процесс очень прост, но обычно первый блин комом. С одной стороны все понятно интуитивно, с другой же – нужно как-то к этому приспособиться. Поэтому несколько советов-нюансов дам к каждому шагу.

  1. Отрезаем провод нужной нам длины. Не нужно брать про запас сразу мотки на лишних 5 метров, после укладки это все очень некрасиво болтается. А расходы на обжимной брак не такие уж и большие. Так что рассчитали, взяли про запас пару метров, абы как отрезали. Всю красоту будем наводить уже потом.

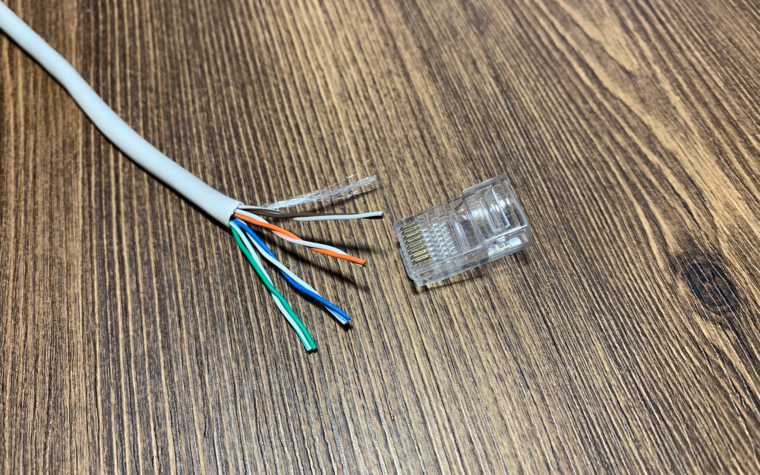

  2. Снимаем внешнюю оплетку примерно на 2 см от края (можно сразу с обеих сторон для экономии времени). Много брать не нужно, потом все равно отрезать.
  3. Расправляем все 4 провода. Располагаем в нужном нам порядке. Лично мне сподручнее было расправлять их о карандаш. Как у вас с этим дело пойдет не так и важно.

  1. На глаз отступаем от оплетки 1-1,5 см и ровно отрезаем расправленные провода. Возьмете больше – останется лишняя часть без оплетки снаружи коннектора, возьмете меньше – проводки не влезут в коннектор и ножи не проколят наши проводки.

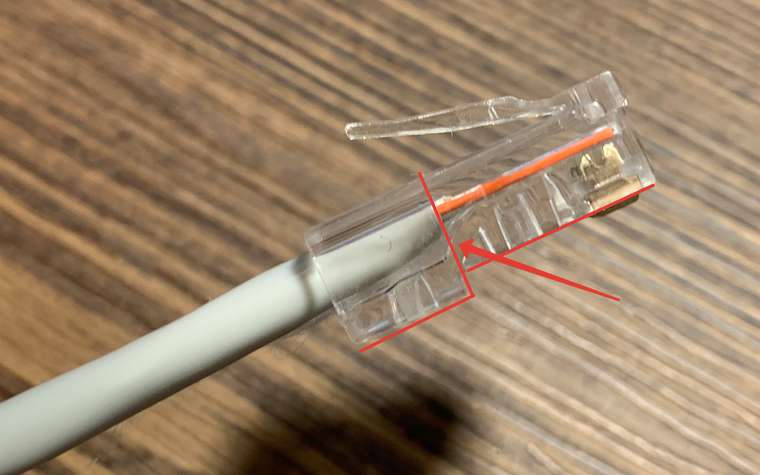

  1. Вставляем провода в коннектор. Коннектор держим плоской нижней частью к себе, так и указывается расположение на схемах. Засунули до упора, убедились в правильной расстановке, радуемся. Укрощение жилок – один из самых сложных этапов этого мероприятия.

  1. Вставляем в кримпер коннектор и опрессовываем до щелчка. Если есть сомнения в плохой прорезке – надавите еще. И на будущее, если первый тест показывает проблему в коннекте, самым простым способом исправления будет повторная опрессовка клещами. Лично мне обычно помогало. И только после этого в случае неудачи можно задуматься о повторении операции.

Умолчу здесь про обжим отверткой или зубами – самоделкины разберутся сами. Так при мне делали, но берегите свое здоровье!!! Если что, я предупреждал.

  1. Можно чуть-чуть подергать коннектор с проводом друг от друга, чтобы проверить качество обжима перед подключением, но сильно не увлекайтесь! После этого используем тестер или переходим к полевым испытаниям. Все! Процесс закончен, больше секретов здесь нет.

Единственный критерий, что вы сделали обжим правильно – сеть работает. Как это выглядит с точки зрения эстетики, оставьте на обсуждения вашим критикам.

Все! Надеюсь, наш крутой портал WiFiGid смог помочь тебе! Но если я где-то не прав, что-то забыл или вообще написал полный бред, ты всегда можешь черкануть об этом в комментариях, и мои коллеги все оперативно поправят. До скорых встреч!

Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения. Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

  • 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
  • 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

  • при самостоятельном изготовлении коммутационного шнура необходимой длины,
  • при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать.

Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой.

Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой.

Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

Как правильно обжать витую пару на 8 и 4 жилы: пошаговая инструкция и схемы

Организация локальной сети невозможна без специального коммутационного шнура и разъема 8P8C. Шнур, с помощью которого соединяются коммутационные и компьютерные устройства в сети, представляет собой кабель типа «витая пара» c разъемом 8P8C на конце. Часто возникает потребность изменить конфигурацию локальной сети: перенести устройства, укоротить, удлинить кабель. Вот тут-то обжим или распиновка витой пары может стать камнем преткновения. Ведь раньше этим занимались только специалисты. Но, оказывается, несложно сделать это самостоятельно, если иметь нужный инструмент и знать, как произвести распиновку витой пары.

Необходимый инструмент

Для качественного выполнения данной работы желательно иметь такой инструмент:

  • Кримпер. Специальные клещи, с помощью которых производится соединение кабельных жил и разъема.
  • Стриппер. Инструмент для снятия изоляции и обрезки кабеля.
  • Тестер витой пары. Можно обнаружить обрыв или не правильную обжимку.
  • Коннектор для витой пары RJ-45 (8P8C).

Для того чтобы выполнить обжим, достаточно иметь кримпер, а, собственно, изоляцию можно снять аккуратно монтажным ножом. Ели кабель новый, то тестировать его не нужно.

Что такое витая пара?

Витая пара — это кабель, под изоляцией которого находится 8 или 4 медных жил, также покрытых изоляцией и сплетенных попарно. Изоляция каждой жилы имеет определенный цвет, а у пары эти цвета похожи. Например, красный и красно-белый, зеленый и зелено-белый. Четырёхжильные кабели могут обеспечить передачу данных со скоростью не более 100 Мбит, восьмижильные — до 1000 Мбит/с.

Витая пара бывает:

  • UTP— неэкранированная. Применяется для домашних локальных сетей, наиболее используемый тип.
  • FTP — неэкранированная, фольгированная. Используется для организации сетей в офисах, где передача информации нужна на расстояния до 100м.
  • STP — экранированная. Защитный экран есть у жил и у внешней оплетки. Используется в офисах, где есть помехи для сигналов.
  • S/FTP — у жил нет экранов, но внешний экран есть. Обычно применяется на промышленных предприятиях, где нужна передача сигнала на большие расстояния.
  • SF/UTP — экранированная и фольгированная. Используется в зданиях, где есть большие наводки, помехи, а также нужна качественная передача сигнала на большие расстояния.

Устройство коннектора

Конструкция конвектора имеет 8 углублений, в которые укладываются жилы сетевого кабеля. Соединение их с разъемом и называют обжимкой. В результате этой операции, которая заключается во вдавливании с помощью инструмента жил во внутрь коннектора, создается качественное соединение. Останется только соединять нужные устройства и качественная передача сигнала будет обеспечена. Контакты можно распределять по-разному, в соответствии с типом соединения.

Последовательность выполнения работ по обжиму 8 жильной витой пары

Кабель для интернета из 8 жил используется для организации сетей, где возможна скорость передачи до 1000 Мбит/с. Существуют 2 схемы для обжима витой пары на 8 жил, Т568А (А) и Т568В(В). По ним можно смотреть расположение проводников в контактах в соответствии с цветом изоляции.

Схема T568B наиболее востребована, поскольку применяется для соединения ПК с роутером, Т568А используется, если нужно соединить устройства между собой.

При использовании любой из этих схем последовательность действий такая:

  1. Подготовка кабеля к обжиму. С конца кабеля нужно снять внешний слой изоляции на 2,5—3см. Для этого используют стриппер или универсальный кримпер.
  2. Выравниваем жилы в одной плоскости, отрезаем лишнее, до внешней изоляции останется примерно 1 см.
  3. Расправляем провода в соответствии с выбранной схемой.
  4. Вставляем провода в разъем 8P8C, причем каждая жила должна попасть в свой канал и доходить до упора.
  5. Проверяем правильность расположения проводов в соответствии со схемой.
  6. Вставляем разъем в кимпер и хорошо зажимаем рукоятку, пока не услышим характерный треск.
  7. Повторяем процедуру со вторым концом провода.

Последовательность выполнения работ по обжиму 4 жильной витой пары

Если нужно выполнить обжим 4-х жильного кабеля, то берут тот же разъем 8P8C, но используют не все контакты, а только первый, второй, третий и шестой. Варианты распиновки представлены на рисунке ниже. Последовательность работ такая же, как и при распиновки восьмижильного кабеля.

Когда используется прямой, а когда перекрестный обжим?

Необязательно оба конца витой пары распиниваются по одной схеме. Существует прямой вариант, когда оба конца кабеля обжимаются по одному стандарту. При перекрестном обжиме один конец может быть рапинован по варианту Т568А, а другой —  по Т568В.

А- прямой обжим, В- перекрестный

Существует 3 варианта:

  • Роутер-роутер — распиновка производится по варианту Т568А с двух концов.
  • Роутер-компьютер — обжим производится по прямой схеме.
  • Компьютер-компьютер. Обжим производится по перекрестной схеме.

В заключение предлагаем посмотреть видео о том, как правильно обжать интернет-кабель.

Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель. Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

BSP Security - Как правильно обжимать кабель витая пара?

Как известно, существуют два стандарта — это EIA/TIA-568A и EIA/TIA-568B (далее просто T568A и T568B) которым необходимо следовать при обжиме кабеля для получения наилучшего результата. Стандарт T568B призван заменить и дополнить стандартT568A, но первый до сих пор встречается довольно часто, хоть и является устаревшим.



Кабель UTP (unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ - 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 - передающие и 3 и 6 - приемные. Цветовые маркировки - на рисунке.





568А



568B

При соединении компьютер-свитч с обоих концов кабеля коннекторы обжимаются одинаково по одной из схем – T568A или T568B. При соединении типа компьютер-компьютер с каждого конца кабеля обжимается по разному: с одного конца T568A, а с другого – T568B, или наоборот.

Итак, ниже описан сам алгоритм обжима витой пары:
1. Аккуратно обрезаем конец кабеля, чтобы вышел ровный торец.
2. Счищаем с кабеля изоляцию на 2-2,5 см. Для этого можно воспользоваться встроенным в обжимку лезвием, хотя это не принципиально.
3. Расплетаем проводки и выстраиваем их в ряд, соблюдая цветовую схему. Ещё раз проверяем, чтобы длина проводников была одинаковой.
4. Держа коннектор защелкой вниз, вставляем проводники в него. Следим, чтобы все они попали в желобки и уперлись в перегородку коннектора.
5. Вставляем коннектор в обжимной инструмент и сильно, но не резко, зажимаем его там. После обжима пошатайте провод рукой – он должен держаться крепко.

После всего этого нам только останется обжать другой конец кабеля, в зависимости от ваших нужд и проверить его.
Проверять можно тремя способами:
1. Просто подключить его на место использования и проверить, не теряются ли пакеты.
2. Прозвонить обычным мультиметром
3. Использовать специальный сетевой тестер. Это самый лучший способ.





Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии от 20м и более, обжатый не по стандарту кабель может оказаться непригодным для использования, особенно если для передачи питания используется PoE.



Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).

В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем - любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.



Если в витой паре используется только 4 провода, зачем там еще 4?

Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

Как обжать интернет кабель в домашних условиях

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

  1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
  2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Первоначальная задача провайдера – установить модем/роутер и подключить потребителя к сети. Обычно монтажные работы проводятся бесплатно, однако в дальнейшем помощь представителей компании приходится оплачивать.

Чтобы при подключении нового устройства, поломке или создании внутренней сети не оформлять вызов, нужно изучить, как обжать интернет-кабель в домашних условиях. Рассмотрим основные способы и схемы обжима проводов коннекторами RJ-45.

Когда может пригодиться обжим RJ-45?

Техника постоянно совершенствуется, появляются новые приборы, сопряженные с интернетом. Если дома есть большой кусок сетевого кабеля и инструмент для обжима, не придется приобретать дорогие патч-корды или вызывать каждый раз специалиста.

Отработанная процедура изготовления кабеля занимает не более 5 минут.

Вот несколько ситуаций, для разрешения которых пригодится умение обжимать:

Если срочно нужно подготовить проект или завершить дипломную работу, а кабель пришел в негодность, выручают порой только собственные навыки. Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города.

Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим.

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

  • UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
  • FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
  • STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

  • прямая – 568В;
  • кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Более подробно об обжиме витой пары на 8 или 4 жилы читайте далее.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

Как обжать витую пару

Как обжать витую пару. Инструменты для обжимки сетевого кабеля.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:

2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

  • для создания прямого кабеля – используется для соединения компьютера с коммутатором;
  • для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B.


Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:


На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера. В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Метки: монтаж сети, сетевое оборудование

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого соединительного кабеля в доме более экономически выгодно использовать объемный кабель и заделывать концы самостоятельно. Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте.Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима. Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина не обжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново.Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e. Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Шаги обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белой полосой и сплошным оранжевым, зелено-белой полосой и сплошным зеленым, сине-белой полосой и сплошным синим, коричнево-белой полосой и сплошным коричневым. Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B - это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения. Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными.Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует отрезать, чтобы они равномерно совпадали с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами.Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e. Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для проходного типа используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом конце.Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля, чтобы проверить обжатый кабель Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится.Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты. В FS вы найдете кабели Ethernet высочайшего качества и комплект инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала.FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки. Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected]

Обжимаем витую пару из 4 жил. Как обжать интернет-кабель витая пара с зажимами и без них. Опрессовка прямая и поперечная

Во время работы интернета, особенно если у вас нет роутера, который обычно лежит, работает и где-то пылится, витая пара интернета блуждает от одного устройства к другому, приходит в негодность - ломается фиксатор разъема, перекручивается пара проскальзывает оболочка кабеля, бывает даже так, что разъем каким-то образом застрял, после чего контакты забиваются, окисляются.Бывает, что начали ремонт, перенесли кабель в другую комнату, замуровали в стене, протянули и так далее. Во всех этих случаях необходимо заново обжать разъем витой пары.

Думаю ты сейчас сидишь и думаешь, а что за разъем? Что за витая пара?

На фото ниже разъем обжат на витую пару:

Так что менять именно разъем в таких ситуациях нужно.
Что для этого нужно?

Вместо многих слов предлагаю сразу посмотреть мое видео - Обжим витой пары 8 жил 4 жилы:

Ниже я все же опишу, какие инструменты требуются и по какой схеме обжимается именно этот разъем.

1. Как я уже писал выше нам понадобится сам коннектор

Приобрести его можно в любом магазине электроники города.

2. Нужен обжимной инструмент

Понятно, что не в каждом доме есть такой инструмент, это идеальный вариант. Если аккуратно и не торопиться, можно поджать коннектор подручными средствами, отверткой, ножом, но не кухонным и не острым боком, думаю, во многих домах есть нож, вышедший из кухонного обихода .И да, если вы собираетесь пойти покупать разъем, возьмите сразу несколько штук, они стоят копейки, а если безуспешно обжать разъем подручными средствами, вам не придется снова за ним бежать.

3. Следующее, что вам нужно знать, это схема сжатия. Существует 2 типа кабеля витая пара - 8-жильный и 4-жильный. Здесь все на первый взгляд просто, но на самом деле новичку стоит постараться распределить жилы кабеля по цвету и попасть в пазы контактов разъема.

Обжим витой пары 4 жилы. Цвета проводов витой пары могут быть разными в зависимости от производителя.

Еще хочу отметить, что сотрудники некоторых провайдеров обжимают кабель по-своему, меняя цвета, но главное - соблюдать одинаковую обжимку цветов как со стороны оборудования, так и со стороны компьютера, поэтому ВАЖНО , отрезав разъем, не спешите его выкидывать, внимательно посмотрите, в какой цветовой гамме был обжат старый разъем.

Вот и все, эти схемы сжатия подходят только для Интернета, схема сжатия для внутренней сети другая, о ней я расскажу как-нибудь в другой статье.

Решил сбросить кабель от роутера к компу. Купил кабельные каналы три года назад, но руки до них дошли :). Не помню, когда последний раз занимался опрессовкой RJ-45, вспомнил, много думал. Я делюсь.

Что нам нужно?

Выбор кабеля, прокладка

Измерьте от точки A до B, сколько кабеля вам нужно. Сразу прикините, как он войдет в кабельный канал или будет крепиться к стенам. Возможно, вы собираетесь спрятать его под плинтусом. Кабель желательно перед прокладкой прозвонить :).

Перед операцией «опрессовки» кабель должен быть уложен, оставив достаточный запас на концах. Например, желательно, чтобы компьютер с подключенным кабелем можно было вытащить из ниши, развернуть, провести какое-то обслуживание системного блока без отключения проводов.

Сетевые кабели используются с 2-мя и 4-мя витыми парами проводов. Любой из них вам подойдет, но 4-ядерный (где всего 2 пары) позволит подключиться только на скорости до 100 Мбит / с. Такой кабель дешевле, его легче обжимать, и часто не требуется более высокая скорость.

Обратите внимание, что каждая пара проводов имеет свой цвет. Например, оранжевая проволока переплетается с бело-оранжевой. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета утеплителя.На схемах подключения и опрессовки жил всегда конкретизируют цвета проводов, но на самом деле, если поменять местами две пары, все будет работать так же.

Разъемы RJ-45

Через прозрачный корпус разъема видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для опрессовки нам понадобится всего пара таких разъемов. Но никогда не лишним будет взять несколько штук про запас.:)

Клещи для опрессовки

На рисунке показаны три типичных операции, которые могут выполнять клещи для опрессовки.

Зачистка общей изоляции кабеля. Ножи (1) закрываются не полностью, и проволока может упираться в специальный стержень. Планка позволит вам отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим коннектора RJ-45. Плоскогубцы (2) используются в самом конце, когда проводники вводятся в нужные канальцы. Зазубренный край прижимает контактные ножи к проводникам, а специальный выступ защелкивается в держателе проводов RJ-45.

Нож. Клещи для обжима 3-го типа обычно используются для выравнивания проводов и резки кабеля. Этот нож полностью касается противоположного края, работает как кусачки.

Что мы подключаем?

Есть два типа подключения, поэтому нам нужно выяснить, что мы будем подключать.Чаще всего мы подключаем компьютер к какому-то коммутационному устройству - роутеру, свитчу, свитчу ... Здесь подойдет прямая схема подключения (рабочая станция - хаб).

Схема прямого подключения

Необходимо сделать точно такой же обжим кабеля с обоих концов по этой схеме. Подберите картинку для своего случая - 8 или 4 провода в кабеле.

Цветовой порядок пар показан в качестве примера. Вместо оранжевой пары вы можете подключить, например, зеленую пару к контактам 1 и 2.Но оба разъема должны быть подключены одинаково на концах провода.

Схема перекрестного подключения

Второй случай - подключение двух концентраторов или двух рабочих станций. Эта схема требует, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Несмотря на стремительное развитие беспроводных технологий, в многоквартирном доме или частном доме стационарные компьютеры, телеприставки, файловые хранилища лучше всего соединять с помощью кабеля, витой пары.Для этого важно не только правильно проложить провод по комнате, но и обжать стандартные разъемы RJ-45 на концах кабеля.

Разновидности кабелей для подключения к Интернету

В зависимости от типа провайдера, кабель может быть проложен к абоненту несколькими способами. Если подключение осуществляется через Wi-MAX, LTE или 3G, кабель может вообще отсутствовать.

Телефонный кабель

Используется при подключении к Интернету по технологии aDSL.Провод используется двух- и четырехжильный, при использовании четырехжильного можно увеличить длину кабельной трассы и уменьшить помехи. В некоторых случаях к той же линии подключается и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто на последней миле телефонной линии используется одножильная медная «лапша», скорость и качество такого Интернет-канала будут низкими.

Провайдеры используют этот тип кабеля для подключения абонентов кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передает как данные, так и аналоговые телевизионные сигналы без взаимных помех.Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель применяется при прокладке сетей двойного назначения, например Интернет + аналоговое ТВ

Волоконно-оптический

Волоконно-оптический кабель используется для подключения либо многоэтажных домов с установкой абонентских маршрутизаторов в подъездах, либо дома в частном секторе, так как этот тип кабеля передает сигнал на большие расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейса, позволяет подключать маршрутизатор-маршрутизатор к такому кабелю с помощью обычного патч-корда на витой паре (UTP).

Оптоволоконный кабель используется для прокладки длинных и свободных от помех маршрутов.

Витая пара (UTP)

Это наиболее распространенный и недорогой тип подключения. Эти кабели выводят Интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, приставки, принтеры) к маршрутизатору. Кабели доступны с четырьмя или восемью жилами. Четыре ядра передают данные со скоростью до 100 Мбит / с, а восьмиъядерный вариант позволяет увеличить скорость в десять раз.

UTP-8 - самый распространенный провод для прокладки локальной сети

Без дополнительного усилительного оборудования длина кабельных трасс будет небольшая (до 100 метров). Тем не менее, витая пара - популярный вид подключения из-за дешевизны проводов и разъемов, а также возможности разрезать кабель с помощью копейки или без него. Какой бы провод ни входил в дом, после интерфейсного преобразователя или кабельного модема все равно останется старая добрая витая пара.

Разновидности витой пары

Провода для прокладки патчкордов и кабельных трасс различаются как материалом изоляции, так и составом центральной жилы (жилы).Самый дешевый - из алюминиевых проводов и пластиковой изоляции, предназначен для использования внутри помещений. Электрическое сопротивление алюминия выше, чем у меди, и сигнал в таком проводе затухает быстрее. Соответственно, из него стоит делать только короткие кабели для комнат, например, для подключения компьютеров к роутеру в квартире или небольшом частном доме.

Используйте недорогой кабель UTP только внутри помещений и при создании коротких сегментов сети.

Дорогой провод дополняется еще одним слоем изоляции и толстым стальным проводником, который при подвешивании принимает на себя механические нагрузки.Защищенный морозостойкий провод с медными жилами в 3-4 раза дороже, но его можно использовать для прокладки длинных участков кабельных трасс внутри подъездов и даже между отдельными домами. Следует отметить, что в последнее время такие маршруты все чаще прокладываются с использованием оптоволоконного кабеля.

Экранированная витая пара снабжена дополнительной изоляцией и стальным проводом для подвешивания

Инструменты, необходимые для обжима витой пары

Вам потребуются клещи для обжима (для 99% работы), монтажный или прочный универсальный нож и небольшой фонарик.

Клещи для обжима или обжимные клещи - основной инструмент кабельного мастера

Расходные материалы требуют UTP-провода и разъемов RJ-45. Если в комплекте с разъемами нет силиконовых заглушек, пригодится пистолет для горячего клея.

Использование разъемов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более интуитивным.

Если нет монтажных зажимов, небольшой молоток и плоская отвертка, ширина наконечника которой равна ширине контактная группа разъема RJ-45, будет служить заменой.

Крайне полезен кабельный тестер - прибор для проверки обжатого кабеля. При обрыве кабеля или отсутствии контакта в одной или двух жилах соединение станет нестабильным.

Кабельный тестер незаменим при большом объеме кабельных работ и длинных трассах

Схемы опрессовки витой пары

Вне зависимости от количества жил кабели делятся на два типа: прямые и перекрестные. Кроссовер используется для соединения двух компьютеров в одноранговую локальную сеть без маршрутизатора. Если при построении сети используется роутер-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключен.

Обжим 4-жильного кабеля

Четырехжильный кабель можно использовать в помещении со скоростью сети до 100 Мбит / с. Если вы посмотрите на разъемы недорогого 100-мегабитного маршрутизатора, вы обнаружите, что у каждого разъема только четыре контакта, и нет никакой пользы от использования 8-проводного кабеля. Возможна прямая или поперечная опрессовка.

Прямой обжим 4-проводного патч-корда

Разница между двумя обжимами заключается в расположении оранжевой и зеленой жил.

Перекрестный 4-жильный патч-корд

Обжим 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем наиболее распространены. Возможно прямое обжимание кабеля в двух вариантах, они отличаются расположением оранжевых жил. Тип Т586В является стандартом де-факто на территории Российской Федерации, а тип Т586А широко распространен в Европейском Союзе и США.

Тип Т586В - основной для опрессовки прямых коммутационных шнуров в РФ

Стандарты различаются расположением жил зеленого и оранжевого цветов. Цвет жилы может отличаться в зависимости от производителя кабеля.

Тип опрессовки T586 практикуется в США и странах ЕС.

Перекрестная опрессовка кабеля также имеет два варианта: для низкоскоростных сетей (10-100 Мбит / с) и для современных гигабитных локальных сетей.

Простой обжим подходит для низкоскоростных сетей

Разница между простым и перекрестным обжимом заключается в расположении синей и коричневой жил.

Используйте перекрестный обжим для высокоскоростных сетей

Как обжать патчкорд плоскогубцами

Подготовьте инструменты: щипцы, фонарик и нож.

  1. Совместите конец кабеля с помощью углового ножа с плоскогубцами. Если кабель в магазине разрезался обычным ножом, вероятно, конец скошен.
  2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для снятия изоляции так, чтобы снять изоляцию на 2–2,5 см. Вращая трос относительно ножа, разрежьте его по всей окружности.Снимите отрезанный кусок изоляции, чтобы обнажить цветные пряди.

    Зачистите изоляцию кабеля с помощью специального инструмента.

  3. Размотайте жилы. Длина незаплетенного участка не должна превышать 12-13 мм. Если выпрямление прядей затруднено, можно подолгу расправить их, а затем обрезать выпрямленный и выпрямленный конец.

    Жилы проводов разматываются до длины 12–13 мм.

  4. Выровняйте и расположите жилы по цветовой схеме, соответствующей типу кабеля.

    Совместите жилы кабеля по цветовой схеме.

  5. Возьмите новый разъем RJ-45, разверните его пластиковым фиксатором вниз и осторожно проденьте в него конец кабеля по направляющим. Изоляционная трубка из ПВХ должна доходить до внутреннего фиксирующего зуба соединителя. Если провод вставлен не до конца, он может оборваться.

    Осторожно вставьте нескрученный конец кабеля в разъем.

  6. Убедитесь, что провода в разъеме в порядке и не повреждены. Если все в порядке, вставьте разъем в разъем обжимных клещей и сожмите их до упора, но не сильно.

    Обожмите разъем RJ-45 с помощью обжима.

  7. После обжима кабель готов к работе.

Видео: Обжим кабеля витой пары

Обжим патч-корда без зажимов

Если вы редко обжимаете кабели или решаете помочь другу, а плоскогубцы остались дома, обжатие можно произвести с помощью подручных средств, которые есть у каждого стенной шкаф. Вам понадобится отвертка с плоским жалом, универсальный нож с новым лезвием и пистолет для горячего клея.

  1. Совместите конец кабеля с острым лезвием ножа. Затем на расстоянии 2–2,5 см от конца сделайте аккуратный круговой надрез на изоляции. Старайтесь не прорезать его, чтобы не повредить цветные прожилки. Несколько раз поверните зубчатую часть изоляции вперед и назад, чтобы отделить ее.

    Зачистите изоляцию кабеля обычным ножом.

  2. Расплетите жилы так, чтобы длина незаплетенного участка не превышала 12-13 мм. Если вам сложно выровнять пряди, раскрутите их долго, а затем обрежьте расплетенный и расправленный конец.

    Вены желаемой длины можно отрезать кусачками или обычным ножом.

  3. Совместите нескрученные жилы и расположите их по цветовой схеме, соответствующей типу обжатого кабеля.
  4. Теперь возьмите новый разъем RJ-45 и разверните его пластиковым фиксатором вниз. Затем аккуратно проденьте в него конец кабеля по направляющим. Изолирующая трубка из ПВХ должна доходить до внутреннего фиксатора соединителя.Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите разъем: провода должны быть правильно расположены.

    Убедитесь, что провода расположены правильно. Если вы ошиблись, вам придется отрезать разъем и обжать новый.

  5. С помощью отвертки наклоните каждый из восьми контактов вниз, чтобы он врезался в провод соответствующего цвета. Поместите отвертку на контакт и надавите на него. У разъема всего пара свободных миллиметров для маневра; если переборщить, можно легко его повредить. Повторите это действие еще семь раз.

    Прижмите контакты разъема вниз, чтобы они проткнули жилы кабеля.

  6. Используйте термофен, чтобы заполнить внутреннюю часть разъема клеем, чтобы закрепить в нем изоляцию кабеля.
  7. Проверьте качество обжатия, подключив кабель к розетке RJ-45 (роутер или ноутбук). Если разъем не встал на место, снимите его и повторите действия, начиная с шага 5.
  8. После того, как кабель прошел проверку, он готов к использованию.

Видео: опрессовка разъемов отверткой

В опрессовке витой пары нет ничего сложного.Полчаса времени специальным инструментом или еще немного подручными средствами - и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и без задержек. Помните, что устройство с кабельным подключением к Интернету работает быстрее, чем по воздуху, а также снижает воздействие высокочастотного излучения.

Сегодня невозможно представить свою жизнь без Интернета, подключение к которому невозможно без специального провода, называемого витой парой.Этот кабель позволяет подключать несколько устройств с минимальным количеством проводов. Однако перед домашним мастером встает вопрос, как подключить коннектор-соединитель к жилам, не обращаясь к профессиональным специалистам по связи. Сегодня мы поговорим о такой работе, как опрессовка витой пары. Разберемся, как можно обжимать в домашних условиях своими руками, какие инструменты для этого понадобятся, и можно ли все сделать без использования специальных приспособлений.

Читайте в статье:

Что такое опрессовка витой пары

Кабель витой пары - это кабель с четырьмя или восемью жилами.Они скручены попарно. Каждые два сердечника имеют одинаковые цвета (синий и бело-голубой, коричневый и коричнево-белый и т. Д.). Для каждого из них используется разъем на 4 или 8 контактов соответственно. Соединение жил кабеля с наконечником называется опрессовкой. Это название появилось потому, что контакты разъема-разъема после помещения в него жил кабеля прижимаются внутрь, пробивая их изоляцию, тем самым фиксируя провод и создавая плотное качественное соединение. Сегодня наиболее распространены разъемы rj45.

Важно! При выполнении подобных работ стоит быть внимательным с распиновкой rj45 по цвету. В случае ошибки разъем придется отрезать и выбросить; он не подлежит разборке и повторной установке.


Инструмент, необходимый для обжима витой пары

Помимо ножа для снятия изоляции основного кабеля, вам понадобится специальный инструмент - обжимной инструмент для обжима RJ45, который вы можете купить в любом специализированном магазине или в Интернете. С таким щипцом работа выполняется за считанные минуты.Однако при желании можно обойтись и без специализированного инструмента для опрессовки разъемов RJ45. После распиновки (распределения жил по цвету для соответствующих контактов) их можно прижимать обычным ножом.


Экспертное заключение

Инженер-проектировщик СУ, ОС, СКУД (системы связи, охранная и пожарная сигнализация, СКУД) ООО «АСП Северо-Запад»

Спросите у специалиста

«При выполнении работ без специального инструмента, нужно быть очень осторожным.Перед обжимом кабеля RJ45 необходимо убедиться, что он правильно вставлен в разъем. В противном случае связь быстро оборвется, и все придется делать заново. »

Как обжать витую пару: схемы и нюансы

Распиновка представляет собой схему обжима проводов витой пары по цветам в разъеме RJ45. Самое главное - разобраться, как расположить провода в наконечнике. Здесь все будет зависеть от будущей области применения готового кабеля.Следует понимать, что восьмипроводная витая пара используется для высокоскоростного подключения, а четырехжильный кабель используется для коммутации периферийных устройств (принтеров, сканеров или телевизоров). Разберемся в нюансах распиновки того или иного кабеля.


Обжим витой пары 8 жил: цветовая схема распиновки

Распиновка 8-жильного интернет-кабеля может быть выполнена двумя стандартными способами: прямым (обозначено как 568V) или перекрестным (568A). Их отличия в том, что первый вариант используется для подключения персонального компьютера к маршрутизатору или концентратору, а второй тип распиновки используется для подключения двух ПК к общей локальной сети.Посмотрим, как выглядит каждое из этих подключений.

Последовательность цветов в распиновке 568B одинакова на обоих концах кабеля и выглядит так:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

А вот распиновка 568А (крестовина) выглядит совсем иначе. Для удобства читателя поясним это с помощью таблицы.

Как видно из таблицы, довольно легко запутаться в цветовой гамме перекрестной распиновки 8-проводной витой пары. Именно поэтому при опрессовке на 568А, если нет достаточного опыта, лучше держать эту схему перед глазами. Но это касается опрессовки витой пары сетевого кабеля компьютера. А как насчет периферийных устройств?


Схема обжима 4-жильной витой пары: приложения

Порядок цветов здесь остается прежним. Единственное отличие - половина контактов будет пуста.Порядок следующий:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Зеленый.

Как обжать 8-жильный витую пару: краткая инструкция

Иллюстрация Выполняемое действие

Сначала удалите внешнюю изоляцию с помощью щипцов. Для этого вставляем кабель в специальный паз до упора, зажимаем щипцами и крутим вокруг провода.Изоляция имеет надрезы и легко снимается с жил.

Теперь расправим жилки, располагая их в желаемом порядке, согласно выбранной схеме.
В корпусе разъема есть специальные канавки, которые не позволят двум проводам упасть на один контакт. Проталкиваем проволоку в наконечник до упора.

Осталось только вставить разъем в нужную розетку и сжать ручки обжима до упора.

Как видите, здесь нет никаких сложностей.

Ниже будут представлены несколько схем и изображений различных способов обжатия кабеля RJ45.

Интернет-кабель с прямым обжимом

Перекрестный способ обжатия сетевого кабеля

Вам следует уделять больше внимания перекрестной распиновке сетевого кабеля, так как он более сложный.

Как обжать интернет-кабель в домашних условиях без обжима

Многих волнует вопрос, как обжать сетевой кабель, если под рукой нет обжима.Ведь приобретать такой инструмент как минимум нецелесообразно из-за одного-двух обжимов. Однако есть более простое решение.


Если под рукой нет обжима, выполняем все действия из пошаговой инструкции, кроме последнего пункта. Здесь берем нож, аккуратно фиксируем кабель основным зажимом (у основания), а затем ножом по очереди прижимаем контакты. На это уйдет немного больше времени, но если вы все сделаете аккуратно, результат будет таким же.

Надеемся, что информация, представленная в сегодняшней статье, была полезна нашему уважаемому читателю .. Пишите, спрашивайте, делитесь опытом - это поможет начинающим домашним мастерам в обучении. И напоследок предлагаем посмотреть небольшой, но очень информативный видеоролик по теме сегодняшней статьи.

В соответствии со спецификацией EIA / TIA-568 предусмотрено несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. все вместе.

Сетевой разъем обычно называется RJ-45, хотя его правильное название - 8P8C. А RJ (Registered Jack) - это название стандарта, описывающего конструкцию разъемного подключения.

На всех фотографиях ниже показан один отрезанный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

Crimp color scheme RJ-45 компьютер - хаб для интернета

вариант Б, самый распространенный вариант.


Витая пара гофрированного сетевого кабеля с цветовой кодировкой по варианту A.

Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одной и той же электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары - оранжевая.

Кабель UTP витая пара, гофрированный, как вариант A и вариант B, взаимозаменяемый ... Так что вы можете сжать его по любому варианту цветовой схемы, как хотите, это не повлияет на производительность локальной сети.

Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех всего две витые пары. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

Как видите, электрическая схема подключения выводов RJ-45 не изменилась, обжат только синий вместо зеленой пары.


Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме в Варианте А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей пары - оранжевая.

Компьютер с цветовой схемой обжима RJ-45 - компьютер

Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или маршрутизатор), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара.Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.


Обратите внимание, что противоположные концы сетевого кабеля витой пары компьютер-компьютер обжаты по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется с помощью клещей для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витых пар без зажимов.

Все вышеперечисленные цветовые схемы распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить хотя бы к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

Цветовая схема обжима RJ-45


PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю витой пары, опрессованному коннектором RJ-45.Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.


Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательная - на 7 и 8 (коричневая пара).

Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для интернета

При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности кабеля LAN на основе витой пары. Обычно это происходит из-за недостатка информации.

При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая - для передачи, что наглядно демонстрирует данная электрическая схема подключения компьютерной сетевой карты с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.


Как видно из схемы, каждая из двух пар LAN-кабелей подключена к компьютеру и коммутатору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

Если возникает необходимость в прокладке дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжатия. RJ-45 подключается к ранее неиспользуемым витым парам.

Приведенные ниже цветовые схемы обжима витой пары

RJ-45 не отличаются от приведенных выше, но на них показаны только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается, и их можно использовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45, 4-х проводный компьютер - концентратор


Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.


Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

Crimp color RJ-45 4-проводной компьютер - компьютер


Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 ЭБУ - хаб при ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например, компьютера с концентратором, переключателем или двумя компьютерами вместе в случае, если устройства необходимо перемещать относительно друг друга. во время операции.

Для изготовления патч-корда берется кабель витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

Amazon.com: ITBEBE 50 Pieces RJ45 Cat6 Pass Through Connectors

Я всегда использовал стандартные разъемы и был готов пополнить запасы.Как всегда, Amazon был моим "помощником", чтобы найти выгодную сделку. Я наткнулся на них, и мне было любопытно посмотреть, как будет работать функция «сквозной передачи». Я заказал упаковку из 100 штук, и она пришла через 2 дня.

Должен сказать, я был поражен тем, насколько проще было подключить кабель! Я просто зачистил провод, сделал правильные комбинации и протолкнул его. Все провода собраны в линию, их легко обжать. Мне не пришлось возиться с проводами, убивая большие пальцы рук, пытаясь выпрямить их и плотно сжать вместе.Мне также не нужно было беспокоиться о том, что длина проводов недостаточно, чтобы попасть в обжим.

Тот факт, что вы можете в конце концов протолкнуть кабель как можно глубже, тоже здорово. Благодаря этому все остается плотно скрученным, а кабель остается скрученным до конца.

Теперь я заметил несколько минусов. Ну, действительно. Хотя протягивать провода - это здорово, но перерезать их - совсем другое дело. Их очень сложно отрезать заподлицо из-за выступа на кончике. Сначала я просто отрезал как можно больше заподлицо, но потом обнаружил, что кабель не вставляется достаточно глубоко в стену или устройство.Небольшой выступ на концах кабеля предотвращал контакт в вилке заподлицо.

Затем я вытащил пару более тонких ножей и смог обрезать достаточно, чтобы кабель зафиксировал разъемы в устройстве. Моя проблема заключалась в том, что я закоротил два кабеля из-за того, что пришлось так беспорядочно резать. Я смог исправить это благодаря моему "идеальному" кабельному тестеру. Я думаю, проблема в том, что вам действительно нужен подходящий режущий инструмент, чтобы обрезать эти концы. Обычные ножницы для проводов этого не сделают.

В целом, мне очень нравится экономия времени на этих предложениях. Меньше возни с тонкими проводами, и кабель на конце получается красивым и плотным. Это прочная связь. Просто нужно смотреть, как вы обрезаете торчащие кабели.

Плюсы:
Простота использования
Может делать концы кабеля намного быстрее
Нет проблем при изготовлении большого количества кабелей!

Минусы:
Трудно обрезать концы заподлицо

** Обновление: с тех пор я купил Klein Tools VDV226-110, который сделан специально для этих разъемов и работает в 100 раз лучше.Однако без этого инструмента, независимо от того, насколько точны ваши фрезы, вы не добьетесь заподлицо, не рискуя перекрестным соединением проводов снаружи на наконечнике. Я настоятельно рекомендую приобрести для них инструмент Кляйна.

Сеть

- Каковы были бы недостатки использования 4-жильного кабеля Ethernet?

В итоге я сам провел несколько тестов, и результаты были ... откровенно ужасающими.

TL; DR: выбросьте кабель.

А теперь перейдем к науке.

Чтобы устранить некоторые опасения, которые были высказаны в комментариях - первоначальное тестирование проводилось на неповрежденном кабеле - я разрезал его только после тестов скорости.Я повторил тесты с идентичным кабелем из того же комплекта и получил те же результаты. Я также повторил тесты с «правильными» кабелями категории 5 с 4 другими кабелями.

Я проверил это, подключив две системы к одному коммутатору и поменяв местами кабель на одной из них. Я также использовал бесплатную версию LAN Speed ​​Test, чтобы провести «быстрое» тестирование производительности. Я запускаю тест со своего ноутбука на общий ресурс на диске 3 ТБ, 7200 об / мин, на своем рабочем столе. На этом этапе я тестирую кабели, а не общую полосу пропускания, в условиях, которые для меня достаточно похожи на реальные.

Я думал о том, чтобы провести прямой тест скорости системы и системы, без моста, но, глядя на мои результаты, это было бы пустой тратой времени.

Начнем с самого очевидного.

Четырехжильный кабель не поддерживает гигабитный Ethernet (неудивительно). Фактически, он даже не может работать с быстрым Ethernet.

Для завершения теста скорости потребовалось время ... на самом деле, я ужинал во время его выполнения, и общее время составило около 2 часов, чтобы написать и примерно столько же времени, чтобы читать.

Судя по всему, это довольно близко к обычным скоростям 10baseTX.

Менее очевидно? Нет IPV6. Понятия не имею, что с этим. У меня было достаточно странностей с устаревшим оборудованием, поэтому я даже не собираюсь этого касаться.

На самом деле я протестировал 2 случайных кабеля категории 5 из моего бункера запчастей. Оба имеют отметки UL и обладают достаточно похожими характеристиками, поэтому я собираюсь опубликовать только один набор результатов. Они распознаются как «правильные» кабели для работы в сети. Оба были бесплатными от маршрутизаторов, так что я не сравниваю яблоки и апельсины.

Gigabit Ethernet Sweetness!

И имеет вполне разумную производительность - с учетом различных накладных расходов, таких как тестовая запись в общий файловый ресурс.

Да, всего около 200 секунд против примерно 4 часов. И Ipv6 работает отлично.

Даже с прилагаемыми к нему устройствами, которые могут легко достигать скорости 80–100 Мбит / с, кабель мог не выдержать. Это явно , а не cat 5 e, как указано на этикетке, и в моем конкретном использовании он явно неприемлемо медленный.Если бы я не планировал документировать это, я бы, вероятно, раньше остановил тест для другого кабеля.

Как обжать разъемы RJ45 с помощью сетевого кабеля

Сегодня мы узнаем, как обжать разъемы RJ45 с помощью сетевого кабеля. Инженер Комнена расскажет вам самый простой и надежный способ.

Шаг 1

Выберите кабель и подходящие разъемы RJ45


Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к той же категории, это означает, что кабель cat5e соединен с разъемами cat5e rj45, кабель cat6 с разъемами cat6, кабель cat6a с разъемами cat6a, кабели cat 7 с разъемами cat 7 rj45 разъемы.Во-вторых, наружный диаметр жил кабеля должен совпадать с каналом для проводов разъемов (24AWG - 0,95 мм; 26AWG - 0,9 мм; 28AWG - 0,75 мм; 30AWG - 0,6 мм; 32AWG - 0,55 мм)

При необходимости вы также можете вставить кабель в загрузочную коробку RJ45, как показано на следующем рисунке. Загрузочная колодка RJ45 защитит зажим разъема, когда кабели протягиваются через жгуты.

Шаг 2
Зачистите 1,8–2 см куртки на конце кабеля

Step3
Обрезать жилу кабеля и выбросить

Шаг 4
Выпрямите 4 пары скрученных проводов и расположите провода между пальцами

Есть 2 вида заказов: T568-A и T568-B

Повороты проводов T568-A (зеленый-белый / зеленый, оранжево-белый / синий, сине-белый / оранжевый, коричнево-белый / коричневый)
Повороты проводов T568-B (оранжево-белый / оранжевый, зеленый-белый / синий, Сине-белый / зеленый, коричнево-белый / коричневый)

Шаг 5
Отрежьте около 0.5 см проводов и аккуратно держите левые провода

Левые провода должны быть аккуратными и легко подключаться к разъемам

Шаг 6
Вставьте провода в разъемы RJ45

Будьте осторожны и убедитесь, что витки проводов не пропадают.

Если вы вставили кабель в разъем RJ45, после вставки провода вставьте чехол RJ45 в разъем, оставив два зажима для вставки в разъем.


Шаг 7
Обожмите разъемы RJ45 на кабеле

Используя обжимной инструмент и с усилием нажимая, убедитесь, что контакты разъемов полностью соединены с проводами.

Если вы вставили пыльник RJ45 в разъем, когда вы обжимаете разъемы RJ45 в кабеле, два зажима пыльника RJ45 также были зажаты в разъем.

Шаг 8
Проверить кабель

Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.

Являясь ведущим производителем патч-кордов Ethernet в Китае, мы обновляем свои сетевые кабельные системы с использованием новейших технологий. Если вам нужны сетевые патч-кабели, обращайтесь к нам!

Как правильно обжать сетевой кабель. Как обжать сетевой кабель LAN своими руками. Специальные инструменты для опрессовки

Все интернет-провайдеры используют сетевой кабель (витую пару) и оптоволоконный кабель для построения своих сетей.Принцип работы следующий: на все многоэтажные дома устанавливается оптоволокно, устанавливается распределительный шкаф. Из этого ящика каждому индивидуально перекидывается витая пара. Обжимается с двух сторон специальными заглушками. Один конец ведет в квартиру и вставляется в компьютер, второй в распределительной коробке втыкается в роутер. С вилкой, которая вставляется в ПК, часто возникают проблемы. То кошка, играя, грызла, то родители, убирая, случайно оторвали или банально, вы часто вытаскиваете.Конечно, каждый раз звонить мастеру дорого стоит. Поэтому в этой статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях разными способами.

Краткое объяснение того, что такое витая пара

Интернет-кабель, который используется для подключения к Интернету, называется витой парой. Этот кабель часто состоит из двух или четырех пар, равномерно скрученных вместе. Жилы медные или биметаллические (алюминий с медным покрытием), толщина отлична от 0.От 4 мм до 0,5 мм. Каждый жил изолированно. Все эти пары заключены в защитную пластиковую внешнюю оболочку.

Сетевой кабель предназначен для использования внутри и вне помещений. Для наружных работ внешняя оболочка сделана намного прочнее, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепады температуры) проволока прослужила максимально долго. Витая пара разбита на бухты длиной 305 м. На базарах можно купить от одного метра.

Типы витой пары

Ассортимент сетевых кабелей для передачи данных (Интернет) невелик, но все же доступен.Рассмотрим самые популярные и популярные среди пользователей провайдеры. Ниже на фото мы покажем варианты витой пары.

UTP - это наиболее часто используемый кабель, потому что он недорогой и прослужит долгое время в помещении.

FTP - отличается от UTP наличием экрана из тонкой фольги.

S / STP, STP - кабель с двойным экраном, один общий, второй экранированный на каждую пару. Благодаря этому этот провод можно проложить на расстояние более 100 метров. Также используется при прокладке возле электрических проводов.

SF / UTP - кабель с экраном и металлической оплеткой.

Есть одноядерная и многоядерная витая пара.

  • Минус одноядерного в том, что он плохо гнется, но скорости передачи данных лучше. Обжимать легче, расстояние между распорками больше.
  • Многожильный сетевой кабель наоборот гнет хорошо, но расстояние, которое можно растянуть, намного меньше. При обжиме из-за хрупкости возникают проблемы, обжимать приходится несколько раз.Такой провод хорошо подходит для мест, где при электромонтаже много изгибов.

Категории сетевого провода

Для категорий использования CAT5, CAT5e, CAT6, CAT6a. Определить, к какой категории относится ваша витая пара, несложно, достаточно посмотреть на внешнюю оболочку. Защитная оболочка доступна в разных цветах: серый - самый распространенный, обычная витая пара, оранжевый - в деревянных домах, потому что он негорючий.

Сколько проводов в витой паре

Чаще всего можно встретить сетевой кабель, состоящий из двух пар (это 4 провода) или четырех пар (это 8 проводов).Разница между ними заключается в пропускной способности: если 2-парный провод может передавать до 100 МБ, то 4-парный провод может обрабатывать больше. Часто в 4-парном проводе 2 пары используются для питания оборудования (коммутатора, точки доступа). Однозначно рекомендуем брать сразу 4 пары витой пары, правда для передачи интернета нужно всего 2 пары, не забываем про перерывы. Один провод оборвется, никаких проблем, у вас есть запасные 4 провода.

Необходимые инструменты для обжима витой пары

Берем сетевой кабель.Вы можете сделать свой выбор, прочитав нашу статью выше.

Покупаем разъемы 45 хр в компьютерном магазине. Берите с запасом, не всегда получается с первого раза сжать.

Клещи для опрессовки (обжимные клещи), требуются для опрессовки штыревых разъемов. Есть щипцы, которыми можно обжимать только определенные разъемы, а есть многофункциональные. В таких плоскогубцах несколько разъемов, поэтому можно обжимать разные штекеры. Купить такой обжимной пресс, а также все необходимые инструменты для опрессовки можно в LANart, перейдя по этой ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить разъему RG-45 при понижении температуры (например, -8 градусов ночью, а днем ​​+5) из розетки в роутере, свитче, ноуте.

Схема подключения

Как вы уже поняли, провода в вилке надо как-то располагать в определенном порядке. Этот порядок называется «распиновка». Можно выделить два варианта расположения проводов: первый - 568в (прямой), второй - 568а (крестообразный).

Прямое сжатие выполняется, когда нужно подключить ноутбук к роутеру, свичу. Перекрестная обжимка витой пары выполняется, когда необходимо соединить ПК с ПК, роутер с роутером. Прямая распиновка (568в) встречается чаще.

Метод прямого подключения

Как должны располагаться провода в вилке RG 45 с прямой распиновкой, мы покажем ниже на фото.
Почему эта распиновка была названа прямой? Да потому, что кабель в штекере rj 45 обжат с обеих сторон одного цвета.

Метод перекрестного подключения

Схема подключения с перекрестными выводами показана ниже. Здесь мы видим, что с другой стороны витая пара обжата вверх ногами.

Распиновка для двухпарного сетевого кабеля

Еще одна схема для прямого обжима, две пары (4 жилы) витая пара.

Чтобы облегчить процесс обжима большинства разъемов RJ 45, рядом с каждым контактом есть номер. С помощью наших схем, которые также имеют нумерацию, вам будет проще сориентироваться, куда проложить тот или иной провод.

Процесс обжима витой пары

Что ж, пора узнать, как правильно обжать витую пару. Приступим к этому этапу прямо сейчас. Замеряем кабель, отрезаем с запасом 0,5 метра. Чтобы не повредить внутренние жилы, сделайте следующее: сделайте небольшой надрез на защитной оболочке, а затем просто согните ее в этом месте. На месте пореза снаряд лопнет, откусите провода плоскогубцами.

  1. Отмеряем от края 20 мм и снимаем изоляцию провода.
  2. Раскручиваем все жилки, сортируем их по схеме (с которой вы определились).
  3. Крепко зажимаем пальцами все выложенные по цветовой схеме прожилки и равномерно откусываем плоскогубцами.
  4. Берем штекер RG 45, переворачиваем так, чтобы защелка смотрела вниз, и медленно вставляем все провода в разъем. Они должны равномерно входить в пазы. Не получается с первого раза? Неважно, попробуем еще раз.
  5. Без фанатизма продвигаем провода до конца равномерно, пока не почувствуете, что они упираются.Визуально посмотрите, все ли жилки дошли до конца. Защитная оболочка также должна входить в вилку; при обжиме его нужно зажать.
  6. Удерживая разъем с вставленной витой парой, медленно вставьте его в зажимные клещи (щипцы). Выдавить вручную. Все готово, у вас все получилось отлично.

Выполняем опрессовку без инструмента

Процесс будет отличаться отсутствием специального инструмента для опрессовки. Не нужно делать лишних трат, покупать плоскогубцы, чтобы пару раз обжать кабель с помощью rj 45.Метод заключается в том, что отвертка или обычный нож будет выполнять функцию щипцов. После того, как все провода вставлены, возьмите отвертку и приложите ее к металлическим контактам на разъеме, слегка придавив. Это нужно будет делать при каждом контакте.

Обжим разъема без инструмента

Существуют разъемы, для которых не нужны плоскогубцы. Здесь просто нужно хорошо надавить пальцами и все. Правда, цена на такую ​​вилку совсем не маленькая.Поэтому стоит задуматься, стоит ли оно того. Принцип опрессовки прост, каждую жилу вставляем в пазы сверху, проложив все провода, плотно закрываем обе половинки корпуса. Такие разъемы производит компания Nikomax, а в России - SUPR.

Проверяем качество выполненной компрессии

После любой работы необходимо ее проверить. Что мы собираемся делать сейчас.

Первый метод - тестер кабеля

Покупаем тестер кабеля, который может определить качество провода, качество обжатия интернет-кабеля, обнаружить обрывы.Из-за всех этих проблем. Разобраться, как им пользоваться, несложно. Думаем, инструкция тоже не понадобится. Но денег придется потратить немного.

Второй вариант - мультиметр

У большинства владельцев дома есть обычный тестер. Устанавливаем функцию «звонок», и начинаем звонить каждым цветом на двух концах кабеля.

Третий способ - подключение устройства к другим устройствам

После опрессовки необходимо выполнить прямое подключение.Один конец втыкаем в сетевую карту компьютера, а другой можно вставить в роутер или свитч. Как, читайте в другой нашей статье. Если все в порядке, то на ПК пропадет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет маршрутизатора или коммутатора, вы можете установить прямое соединение между двумя компьютерами.

Здравствуйте! Сегодня я напишу читателям дополнительную статью. Wi-Fi не будет. Поговорим об опрессовке витой пары.Самое загадочное занятие системного администратора. Само же, когда приходит время включать танцы с бубнами в попытке сплести паутину локальной сети по периметру ... Да что я, к делу.

Причем тут витая пара и Wi-Fi?

Уважаемый читатель, у меня тут бесплатный блог - так что если все не интересно, сразу пролистайте Содержание к разделам интересующей статьи. Начну издалека.В далекой-далекой галактике ...

Дело в том, что центральным элементом домашней Wi-Fi сети теперь стал роутер. Современный роутер обычно имеет проводные подключения:

  1. От роутера до сети провайдера - этим же кабелем от входа. Есть обычный Ethernet и телефон для ADSL - все эти провода называются просто витой парой. Первое встречается чаще, второе - все реже.
  2. С роутера на компьютер или ноутбук - иногда подключение осуществляется не по Wi-Fi, а по проводу.Таким образом, компьютеры без адаптера могут быть подключены к Интернету, и опытные игроки считают, что пинг лучше.

Так что в домашней сети без витой пары никуда.

Проблема

Одной из наиболее частых причин потери интернета дома является проблема с кабелем. Вариантов много:

  1. Провод протер где-то в угловых стыках - закоротили или пнули, бывает.
  2. Обрыв связи в разъеме - там провод обрыв, поэтому может порваться.Иногда просто обрывается связь. А со временем обжим «засыхает», так что соединение все равно придется улучшать.

Суть в том, что когда вы заменяете провод или ремонтируете разъем, вам все равно придется как-то повторно подсоединять те же самые разъемы. Но эта процедура называется опрессовкой. И вы можете сделать это полностью дома сами (как бывалый администратор, я вам говорю, а не в такие моменты жали кабель). Но вам понадобится немного теории - это не для вас электропроводка.Итак, сначала немного теории, а затем перейдем к практике.

Витая пара

В последнем разделе мы выяснили, что витая пара - это провод, используемый для сетевых соединений в компьютерной технике. Он особенно используется дома для подключения к Интернету.

Свое название получил от здания. Внутри медные провода в оболочке, скрученные попарно. Скручивание выполняется с определенным шагом в зависимости от количества таких пар. Вся суть такой скрутки - взаимное подавление помех для улучшения качества сигнала в работающей сети (ведь по этому проводу тоже идет электричество, правда не 220В, и надежность здесь нужна на высоком уровне, но это есть тема стандартов).

Есть несколько типов витых пар ... даже много. Основная классификация - по устройству, а не по защите. Что касается устройства в домашних условиях, как правило, вы будете иметь дело с кабелем 5 категории (при желании ищите сами, статья не об этом).

В плане защиты тоже ничего сложного - есть с защитой, есть без защиты. Защита не предназначена от падения табуретов, от тех же самых звукоснимателей, которые создают помехи.Дома это обычно не требуется, но никогда не знаешь, что можно достать. Раздел больше за то, что при опрессовке приходится вскрывать кабель, и ко всему нужно быть готовым) Так что немного анатомии, чтобы сисадмин и домашний любитель посидеть во ВКонтакте.

Итак, внутри находятся пары проводов - обычно 2 или 4. Провод можно одеть в защиту - речь идет о фольге или оплетке. В этом случае защита может быть как для всего провода, так и отдельно для каждой пары.Тонкостей много, лучше сразу открыть и посмотреть на место. В домашнем кабеле ничего подобного обычно нет - одна оплетка, а в ней сразу пары.

Маркировка витой пары:

  • UTP - нормальный, без защиты, для дома. Если вам нужно восстановить кусок дома и пойти в магазин - просто поищите что-то вроде UTP5 - он подойдет.
  • FTP - с фольгой, также иногда используется в помещении.
  • SFTP - металлическая оплетка, используется вне помещений.
  • STP - защита на каждой паре. Когда вы находите провод на улице рядом с ЛЭП (надеюсь, вы туда не попали).

Итого разные варианты разложены на следующем рисунке:

Дополнительный бонус - есть многожильные и одножильные кабели. В домашних условиях используются многожильные провода - провод выходит гибким, просто для активных движений. Уже лучше использовать одножильный провод для промышленного монтажа - к розетке провод не гнется, но передача сигнала намного лучше.

Я даже не хочу упоминать здесь горючие и негорючие, круглые и плоские - все-таки не учебник для системного администратора, а просто помощь нуждающимся в домашних условиях. Так что если есть вопросы, переходите в комментарии.

Внимание! Оставьте свои комментарии. Мы поможем всем!

Выбор проводов и стандарты

В последнем разделе я упомянул категории витых пар, здесь мы рассмотрим этот момент более подробно.Ведь анатомия и скорость передачи на шнуре также зависят от категории.

Здесь будет важно выбрать кабель для желаемой скорости. А еще это зависит от количества проводов внутри. Обычно бывает так:

  • 2 пары (4 провода) - до 100 Мбит / с
  • 4 пары (8 проводов) - от 100 Мбит / с

Обычно технология провайдера ограничивает скорость Интернета до 100 Мбит / с. Но скоро этот порог будет преодолен. Что я имею в виду - обычно на интернет-кабеле будет ровно 2 пары, а на домашних (от роутера к компьютеру) уже 4 пары.


Теория обжима

А теперь мы приближаемся к процедуре обжима. Но нужно уточнить еще одну вещь, последний рубеж.

Все вы видели разъем на конце витой пары, который все еще идет к сетевому разъему сетевой карты или маршрутизатора. Этот штекер имеет специальную маркировку. Тот, который в основном используется сейчас в домашней локальной сети, - это RG-45. Немного об устройстве разъема и подключения.

  1. Витая пара устанавливается в разъем коннектора.
  2. Провода витой пары проходят через специальные пазы в разъеме.
  3. Контактный механизм разъема - ножи. В магазинном состоянии - разводка, с возможностью прокладки проводов кабеля.
  4. При опрессовке на ножи оказывается давление, они прорезают оболочку и обеспечивают плотный контакт с жилами проволоки.
  5. Зато остаются разомкнутые контакты ножей - они потом при подключении обеспечивают подключение к сетевому адаптеру.

Вот картинка, как работают ножи:

А вот и разъем в увеличенном виде (тот же кончик провода или «джек»):

Такое соединение надежно и отлично передает сигнал.Но поначалу у новичков может не хватить давления - и соединение либо не будет, либо установится на невысокой скорости (это одна из причин снижения скорости сети). Лучший способ исправить это - снова сжать сильнее или снова сжать. На практике у нас в университете такая процедура не у всех с первого раза получилась - так что все с чего-то начинают.

Инструменты

Главное при опрессовке - качественный рез ножами-ножнами.А для этого нужно создать правильное сильное давление на контакты. Что ж, без создания инструментов не обошлось, хотя и без них можно обойтись.

Профи используют специальный инструмент - обжимные клещи или щипцы для обжима. Еще встречал такие названия, как «обжим для проводов» или «обжим для разъемов». Есть кто-то, у кого уже есть вкус, наверное, вы услышите и другие версии.

Эта штука не такая уж и дорогая. Вы можете найти рабочую копию в пределах 1000 руб. Для разового ремонта дома бесполезная вещь.Но главная их особенность - функционал витой пары:

  • Обрезать оплетку ровно до уровня проводов
  • Зачистить изоляцию проводов до жилы
  • Одновременная опрессовка всех ножей с нужным усилием
  • Иногда бывает розетка для опрессовки и телефонного кабеля (РГ-11)

Нет инструмента

За свою жизнь я видел много способов опрессовки. Но самым интересным из них были зубы. свекровь мужчины была дантистом... Так что иногда инструмент вообще не нужен.

Еще один удобный инструмент, который есть у каждого, - это отвертка. Более того, это, пожалуй, самое популярное средство в домашних условиях. Главное, ничего не сломать и качественно протолкнуть контакты. Если на тесте соединение не установилось, нужно просто еще раз попробовать зажать. Рабочий путь, упорный, все постоянно буксует - но без рыб и рака.

Еще один домашний помощник - плоскогубцы. Но мой совет - лучше отверткой помучиться.Плоскогубцы не дают сильного вдавливания (особенно посередине) и с большим русским героическим мастерством легко ломают разъем на мелкие кусочки.

Схема обжима - распиновка

А теперь сама наука. Одно дело протолкнуть, другое дело правильно ввести провода в жилы (а это самое главное, чтобы правильно обжать витую пару), и в оба разъема - случайный набор здесь не подойдет. Порядок очень важен. Всего в разъеме 8 желобов на 8 жил.Если обжаты 4-хжильные провода, часть пазов остается пустой, главное - правильно сделать.

Сначала рассмотрим классический 8-проводной обжим. Есть 2 способа:

  1. Прямой обжим кабеля (тип B, 568B) применяется в 99% случаев. Используется для подключения периферийных устройств к маршрутизатору / концентратору / коммутатору.
  2. Перекрестный обжим (кроссовер, тип A, 568A) - используется для прямого соединения компьютер-компьютер.

Для справки ... В настоящее время современные адаптеры понимают оба этих метода, но первый вариант прямого обжима остается предпочтительным.

Названия цепей обжима витой пары взяты из того, как провода расположены относительно друг друга. Посмотрите изображения ниже, и вы поймете. Здесь главное вид на разъемы снизу (там, где нет ножки).

Используйте эту схему распиновки!

Если картинки вдруг по какой-то причине стали недоступны, расстановка по цвету:

1. Бело-оранжевый
2. Оранжевый
3.Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Четыре жилы

Другой вариант на 4 жилы - это тот случай, когда всего 2 пары. Стандарт делается так:

Вся хитрость грамотной распиновки заключается в том, чтобы совместить провода с обеих сторон кабеля, при этом даже не зная, как был зажат разъем с другой стороны.Невысказанный стандарт, при котором вам не нужно бегать к панели управления провайдера. Цифры 1-8 на картинках иногда выдавливаются на розетки, это для тех, кто не хочет путать порядок.

Порядок обжима

А теперь переходим непосредственно к правильному способу обжима кабеля. Будьте осторожны в работе - главное не повредить себя, а разъемы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимаем изоляцию с провода - можно аккуратно поддеть ножницами или использовать съемник на обжиме - вставил, закрутил, и обертка слетела.Он хрупкий, поэтому снимается довольно легко. Снимать утеплитель не так уж и много - достаточно пары сантиметров от торца. Если что, то все вырежете. На плоскогубцах есть специальные отметки, на которых нужно разрезать покрытие.

Шаг 2. Выпрямляем провода

Теперь берем наши провода, распрямляем их и располагаем по схеме распиновки. Из рекомендаций - попробуйте распрямить их карандашом или рукой - они станут ровными и близко расположены друг к другу - что нам и нужно.

Шаг 3. Отрежьте

Теперь пора обрезать и выровнять наши провода. Отрезаем либо плоскогубцами, либо теми же плоскогубцами, но даже ножом. Оставляем около сантиметра чистой проволоки. Со временем научитесь точно измерять расстояние.

Шаг 4. Попадаем в разъем

Самая сложная часть. Теперь нам нужно вставить нашу конструкцию в соединитель. При вставке разъем располагается вниз. Почему это сложно - провода стремятся не попасть в свои пазы, залазить к соседям, гнуться, запутаться.Здесь помогает рекомендация - терпение и еще раз обратить внимание на обработку карандашом.

Шаг 5. Вставляем до конца

После удара давим на кабель так, чтобы проводка ушла до самого упора. В этом случае обертка скроется в самом коннекторе. Если обертка не влезает в разъем, в будущем возможны переломы. Если обратное окажется коротким, провода не дойдут до ножей. Так что все со стажем и на вид.

Шаг 7.Обзор и исправление

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию до того, как расстроиться, - снова сжать ножи, но посильнее. Часто помогает.

Если подключения нет, обратите внимание на это:

  • Подключены ли провода точно по схеме? Вы взлетели? Просмотрите разъем.
  • Достигнуты ли провода до упора разъема? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально перед обжимом сетевого кабеля можно прикрепить такие крышки. Они отлично защищают от перегиба возле разъема, но на практике все живет без них. Видов очень много, статья не об этом. Для справки.

Видео по теме

Я подготовил несколько видео по теме - лучше один раз посмотреть, но текст в материале тоже очень полезен.

А вот способ сжать интернет-кабель на 4 жилы:

Проверить

Также есть возможности проверить подключение кабеля.Главное - получить оба конца. На практике это не всегда работает дома - в конце концов, провайдер не отдаст вам свой конец провода. Поэтому здесь проще проверить устройство - если все работает, то отлично. Нет, мы ищем причину в другом.

Тестеры LAN используются профессионально. Этот прибор точно показывает, в какой жилке есть сигнал, а в какой нет:

Всем спасибо за внимание! Если остались вопросы, пишите в комментариях.Жнем, жмем и пожнем)

Несмотря на кажущуюся простоту вопроса и наличие необходимой информации в сети, с опрессовкой витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с устройством локальных сетей. В этом сборнике мы постарались собрать всю информацию, максимально раскрывающую эту тему, от необходимого инструмента до различных схем опрессовки.

Что нужно для обжима?

При выборе пресса для обжима следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным ... Легкие плоскогубцы, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент быстро утомляет.
  2. Половинки пресс-клещей не должны изгибаться (смещаться) относительно друг друга. Малейшее смещение приведет к поломке разъема при опрессовке.
  3. Эргономичный , инструмент должен быть удобным.

Преимущество этого инструмента в том, что снятие внешней изоляции не повреждает покрытие проводов.Обратите внимание, что зачищать кабель FTP (с экраном из фольги, то есть экранированным) не допускается.


Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском языке - master и remote соответственно. Каждый блок имеет светодиоды с номерами от 1 до 8 и заземляющий провод G.

.

Тестирование проводится по следующей схеме:

  • Тестируемый кабель подключается к главному и удаленному модулям.
  • Если проводник исправен, соответствующий индикатор горит зеленым светом, при обрыве светодиоды не загораются, в случае перепутания пар или короткого замыкания отображается красный цвет.Некоторые устройства, помимо световой индикации, могут также издавать звуковые сигналы.
  • Инструмент для перекрестного обжима, применяется при подключении розеток, патч-панелей и т. Д. Он не используется для обжима кабеля, мы подняли его, потому что он входит в стандартные комплекты для резки витой пары.

Вообще-то универсальных клещей для обжима хватит, но изоляцию удобнее снимать стриппером, а тестером проверить правильность проводки.

В интернете можно найти описание, как обжимать разъемы плоской отверткой.Это действительно возможно в крайнем случае, когда обжимного устройства нет под рукой. Качество такого подключения будет ненадежным, поэтому в кратчайшие сроки необходимо зажать кабель плоскогубцами.

Последовательность обжима 8-жильная витая пара + цепь

Существует два стандарта обжима 8-жильной витой пары: T568A и T568B. Ниже приведена распиновка для этих стандартов.


А теперь перейдем к процессу опрессовки кабеля UTP. Последовательность действий следующая:


Обжим отверткой

Мы кратко опишем этот метод, хотя мы не рекомендуем его использовать, но если инструмента нет, то этот вариант может быть единственной альтернативой.Если взять за основу приведенную выше инструкцию, то она будет изменена только в четвертом абзаце. Плоской отверткой вдавливаем ножи в разъем (8 штук).


Затем зажимаем пластиковый язычок, фиксирующий трос. Рекомендуем подготовить для этого процесса несколько коннекторов, как показывает практика, без опыта поломки коннектора в процессе «варварского» сжатия элементарно.

4-жильная витая пара: правила обжима + схема

Для гигабитной сети используется витая пара из 8 ядер, если планируется 100 Мбит LAN, то будет достаточно 4-го ядра.В разъеме в таких случаях используются контакты «1», «2», «3», «6». Ниже показаны три возможных варианта распиновки для 4-проводной витой пары.


Обжим и резка производятся по тому же принципу, что и для 4-парного кабеля.

Опрессовка прямая и поперечная

А теперь перейдем к вариантам опрессовки. Они бывают двух типов:

  1. Прямая, то есть оба конца витой пары обжаты по одному стандарту.
  2. Крест, при этом один конец опрессован по стандарту Т568А, другой - Т568В.

Рисунок 12. Прямое (A) и перекрестное (B) соединение

Эта особенность связана со схемой подключения. На самом деле есть три варианта:

  1. Маршрутизатор-маршрутизатор. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
  2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Маршрутизатор-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте бегло рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения необходимо использовать прямую цепь (см. A на рис. 12). Но при использовании интеллектуальных узлов в топологии сети это ограничение не требуется. То есть разрешено прямое и перекрестное соединение, так как роутер умеет распознавать его тип. Но, считается правильным придерживаться выбранного стандарта для конкретной локальной сети.

Обжим витой пары по схеме ЭВМ

Совершенно иная ситуация возникает при подключении ПК друг к другу.В этом случае может работать только схема кроссовера - кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять по прямой. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но, тем не менее, соблюдение этого условия считается «хорошим тоном».

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда своими руками с помощью необходимых инструментов обжать витую пару по той или иной схеме подключения.Главное придерживаться основных правил, не лишним будет повторить их еще раз:

  1. Опрессовка должна выполняться в соответствии с цветовым решением.
  2. Важно соблюдать правила резки кабеля. Напомним, что провода должны упираться в ограничитель канала. Зажим должен фиксировать кабель без снятия изоляции (см. Рис. 8).
  3. Процедура опрессовки допускает прямой и обратный методы, но недопустимо соединение четырехжильной и двухжильной схемы подключения.
  4. Хотя интеллектуальные концентраторы допускают комбинацию прямого и перекрестного подключения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет быстро обнаружить проблему.
  6. Качественный инструмент гарантирует стабильный результат. Китайские щипцы тоже можно приобрести, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Читайте статьи в теме на сайте:

Несмотря на развитие технологий беспроводной передачи данных, классическая проводная сеть не теряет своей актуальности - во многом благодаря своей стабильности и высокой скорости.В процессе создания такой сети может потребоваться правильно обжать кабели RJ-45. Как это сделать - в этой статье.

  • собственно сам кабель и пятой категории. Самый распространенный тип, поэтому с большой долей вероятности у вас именно такой - жил бы было бы восемь;

  • обжимной. Специальный инструмент, внешне похожий на обычные плоскогубцы. Нужно закрепить коннекторы на концах кабеля, или просто - для опрессовки;

    Примечание! Кримпер стоит дорого, и если нужно отжать, можно обойтись без него - обычный кухонный нож и отвертка с плоской головкой.

  • два разъема RJ-45. Нам нужно два - по одному на каждый конец провода, но все же рекомендуется брать четыре. Товар стоит копейки, и на случай, если что-то пойдет не так, всегда есть запасной вариант;

  • стриптизерша. Инструмент для снятия защитной изоляции с проводов. Не так сильно нужно, поскольку у большинства обжимных машин есть правильные лезвия. Если нет такого инструмента, жить можно;

  • тестер для кабелей. Полезная вещь, которая редко бывает у кого-то, стоит дорого и мало где продается.Обычно после опрессовки провод проверяют подключением к выключателю или компьютеру, то есть в том месте, где он предназначен. Но у этого метода есть серьезные недостатки: не всегда удается выявить неисправность, и непонятно, где ее искать. Тестер показывает, в каком проводе обрыв или короткое замыкание. Удобно.

Определим цель

Для чего нужен кабель, который собираетесь обжимать? В общем, от ответа на этот вопрос зависит очень многое: существует несколько стандартов расположения проводов витой пары в разъеме, и каждый из видов предполагает использование только в определенных ситуациях.

Итак, давайте посмотрим на эти типы:

  • прямые кабели - эти кабели обычно подключают компьютер к коммутационному устройству, например маршрутизатору или коммутатору. Один из самых распространенных видов кабеля;
  • перекрестный кабель, также обычно называемый перекрестным, представляет собой другой тип обжима витой пары, используемый в основном для создания проводных сетей компьютер-компьютер без использования маршрутизаторов.

У каждого из этих стандартов есть свои подвиды.Итак, прямое подключение имеет два стандарта: T568A и T568B (см. Рисунок). Вот схемы опрессовки для обоих стандартов, но следует помнить, что чаще всего встречается именно второй.

С кроссоверным кабелем все несколько проще - он не подразделяется на подвиды, единственная схема его обжатия следующая.

Примечание! Таким образом, всего существует три варианта опрессовки кабеля витой пары.Если вы определились, какой из них использовать в вашем случае, то переходим к следующему этапу нашей работы - непосредственно к опрессовке.

Обжим кабеля

Прежде всего, убедитесь, что на обжимном устройстве есть лезвия для резки кабеля и устройства для снятия изоляции. Если таковых нет, запаситесь стриптизершем или хотя бы канцелярским ножом:

  1. Обрежьте провод ближе к концу. Срез должен быть перпендикулярным. Обратите внимание, чтобы все восемь жил провода были одинаковой длины - иначе есть риск сделать нерабочий кабель.

  2. Теперь отступите примерно на два сантиметра от конца и с помощью специального (или не очень) инструмента срежьте внешнюю изоляцию, чтобы проводники были свободны и могли свободно перемещаться в пространстве. Не переусердствуйте!

  3. Попробуйте воткнуть провода в разъем. Если внешняя изоляция не доходит до разъема, жилы следует несколько укоротить: такая конструкция в будущем может привести к натиранию кабеля.

    Примечание! Вопреки распространенному мнению, чистить сами вены совершенно необязательно.Гораздо важнее позаботиться о том, чтобы их длина была одинаковой по всему соединителю.

  4. Распределите проводники в разъеме в соответствии с выбранным стандартом подключения.

  5. Теперь поместите разъем в обжимной пресс в отверстие с надписью «8P». Начните сжимать ручки щипцов до характерного щелчка.

  6. После этого следует снять кабель и проверить прочность полученного соединения.Для этого просто возьмитесь за разъем и сам кабель и потяните в разные стороны. Не вылетает? Не перепутались ли провода в процессе обжима? Затем вы можете перейти к другому концу кабеля. Повторите все вышеперечисленные шаги.

Отличается мало: еще нужно зачистить внешнюю изоляцию, вставить провода в разъем и обжать. Однако для опрессовки мы воспользуемся не щипцами (ведь их у нас нет), а обычной тонкой плоской отверткой или кухонным ножом.Поместите прорезь отвертки на металлическую площадку внешних контактов разъема и осторожно, не прилагая большого усилия, начните толкать площадку внутрь. И так с каждым из восьми прожил.

Этот способ несколько длиннее, но в экстренных случаях вполне подходит.

Проверка обжатия кабеля

Итак, теперь, когда мы обжали оба конца кабеля, пришло время протестировать наше творение на работоспособность. Для этого:


Когда вы наконец добьетесь успешного подключения, можете смело использовать получившийся провод по прямому назначению.Сделанный!

Видео - Как правильно сжать витую пару интернет-кабеля

Зачистка витой пары сетевого кабеля для обжима является первым и наиболее важным этапом обжима. От точности и правильности его выполнения зависит надежность соединения жил кабеля витой пары с вилкой RJ45, и, в конечном итоге, стабильность доступа в Интернет.

Главное при обрезке - не допускать зазубрин на проводниках витой пары и исключить их перекрытие в месте зажима фиксатором в вилке RJ-45.В клещах для опрессовки вилок RJ-11, RJ-45, как правило, есть специальные ножи для разрезания кабеля витой пары по длине и разрезания его внешней оболочки. Но я никогда не использую эти функции клещей, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что витая пара - это далеко не идеальная окружность, так как все пары переплетены между собой, при нарезании плоскогубцами медные жилы проводов часто имеют зазубрины и им достаточно нескольких изгибов, чтобы обломать.Только ручная подготовка конца кабеля к опрессовке может дать гарантию надежности.

Зачистка сетевого кабеля начинается с удаления внешней оболочки. Для этого в кабель вставляется одна губка бокового резака. Следите за тем, чтобы проводники не соприкасались с режущей кромкой. В большинстве кабелей внутри проходит нейлоновая нить. Открыв пару сантиметров скорлупы, ее можно схватить и взять с натягом, чтобы разрезать скорлупу на 4-5 см. Затем скорлупа загибается в сторону и разрезается бокорезами.Многие рекомендуют зачистить оболочку на 14 мм, но при такой длине практически невозможно хорошо развернуть и выровнять проводники витой пары.


Далее сами витые пары складываются против часовой стрелки, обычно они закручиваются по часовой стрелке, если смотреть на конец кабеля. Их необходимо развернуть таким образом, чтобы пары находились в одной плоскости на глубину скорлупы 5-8 мм. Это условие необходимо соблюдать во избежание защемления проводов держателем вилки при обжиме плоскогубцами.В этом случае необходимо сразу сориентировать пары по цветам с учетом цветовой кодировки обжима.


Цветовая схема сжатия витой пары по варианту Б, наиболее распространенному варианту.

Проводники витой пары разворачиваются и выпрямляются до тех пор, пока они не окажутся в одной плоскости в точке зажима зажима разъема RJ. Жилы витой пары укорачивают до длины 14 мм, вставляют в вилку RJ-11, RJ-45. Обязательно убедитесь, что все жилы находятся под контактными зубьями и их чередование соответствует цветовой маркировке.Иногда в момент продевания проводов в вилку они меняются местами. Жилы с цветовой схемой Б, расположенные насквозь, белые с цветными полосами - цветные. Это позволяет с первого взгляда быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 плоскогубцами

Опрессовка кабелей UTP компьютерных витых пар в вилки RJ-11, RJ-45 производится с помощью специального обжимного инструмента - клещей для опрессовки вилок. Таких клещей профессионалы называют Crimper ... По конструкции они бывают двух видов, рычажные и нажимные. Плоскогубцы (на фото слева) недороги и соответственно работают. Это требует больших усилий, и сжатие искажается. Лучшими считаются HT-500, на фото справа они лишены отмеченных недостатков. Их конструкция такова, что при обжиме витых пар утопленные контакты в гребенчатой ​​вилке перемещаются строго перпендикулярно вилке.


Для обжатия сетевого кабеля плоскогубцами необходимо разрезать и заправить витые пары в штекер, вставить штекер RJ-11 или RJ-45 в нужную ячейку плоскогубцев и вручную вывести их ручки до упора. .


Прижмите защелку штекера RJ-11, RJ-45 к корпусу и извлеките готовый к использованию кабель витой пары, обжатый штекером RJ-45 из зажимов.

Как обжать RJ-11, RJ-45 без зажимов

Иногда необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, но зажимов под рукой нет. В этом случае обжать можно вручную без специального инструмента. Вставьте отрезанные жилы витых пар в вилку, в соответствии с требуемой цветовой схемой, зажать RJ в тисках для фиксатора и с помощью отвертки, постукивая по биту небольшим молотком, углубить ламели на нужную глубину. .Защелкните кабельный зажим на корпусе вилки.

Толщина лезвия сверла не должна превышать 0,55 мм, так как толщина ламелей в заглушках RJ составляет 0,56 мм. В противном случае изоляционные манжеты могут расплющиться. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же бока были повреждены, нужно острым лезвием ножа в местах повреждений обрезать свисающие края.

Как повторно сжать RJ-11, RJ-45

На первый взгляд тупиковых ситуаций больше.Срочно обжать штекер RJ-11 или RJ-45 на сетевом кабеле, но под рукой нет нового штекера. Есть и простое решение этой проблемы. Необходимо за фиксатор зажать корпус вилки в тисках и вытянуть ламели из посадочных мест на 1 мм, поочередно поддев их с концов шилом.


Ножом отрежьте защелку с ближней стороны кабеля, снимите ее и удалите старые витые пары. Полностью разобрал штекер RJ-45, чтобы продемонстрировать его компоненты.


Обожмите новые витые пары в разъем RJ-11 или RJ-45, используя описанную выше технологию.


Поскольку при разборке вилки фиксатор кабеля utp был снят, необходимо зафиксировать кабель в вилке, капнув в образовавшееся окно несколько капель из снятого фиксатора силикона, клея или герметика. Если возникает необходимость удлинить или отремонтировать поврежденный кабель витой пары, то это можно сделать пайкой или скручиванием. Надежность паяного соединения превосходит любой механический метод.

Многожильный и одножильный кабель

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как твердый кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных разъемов RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник - трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее пригодны для проталкивания стенных домкратов, поскольку жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель со смещением изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные коммутационные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для применений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники предпочтительнее для:

  • Гибкость проводника : Многопроволочные проводники значительно больше, что упрощает их установку.
  • Срок службы гибкого провода : Дольше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
  • Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
  • Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных кабелей, не должны многократно сгибаться, сгибаться или скручиваться.

Однопроволочные проводники предпочтительнее для:

  • Магистральная кабельная разводка : Жесткая проводка идеально подходит для распределенной магистрали, а именно прямая проводка для магистральных магистралей и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входами, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из средств передачи, основных и промежуточных кросс-соединений и оконечных устройств в этих местах.
  • На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию при соединении электронных компонентов.
  • Доступность по цене : Часто отдают предпочтение одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за более низкой стоимости производства.
  • Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Как одиночные толстые жилы кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Сплошной провод Многожильный провод
Применения, в которых важна гибкость проводов.
Применения, требующие защиты от коррозии.
Идеально подходит для наружного применения.
Применения, в которых трос подвергается повторяющимся движениям (например, для использования на двери).
Эффект близости необходимо минимизировать.
Ценовое преимущество (при типичных обстоятельствах).

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?


Загрузите наш информационный документ:
Определение кабельной системы ИТ

Загрузите нашу техническую документацию «Определение кабельной системы ИТ» и узнайте больше на:

  • Структурированные кабельные системы
  • Спецификации и стандарты структурированной кабельной системы
  • Требования к структурированной кабельной системе для вашего проекта
  • Конструкция структурированной кабельной разводки
  • Внедрение структурированной кабельной системы
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
