ЛВС — это… Что такое ЛВС?

Лока́льная вычисли́тельная сеть (ЛВС, локальная сеть; (англ. Local Area Network, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояние более 12 500 км (космические станции и орбитальные центры). Несмотря на такое расстояние, подобные сети относят к локальным.

Построение сети

Существует множество способов классификации сетей. Основным критерием классификации принято считать способ администрирования. То есть в зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментом сетевой администратор. В случае сложных сетей их права и обязанности строго распределены, ведётся документация и журналирование действий команды администраторов.

Компьютеры могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара), оптические проводники (оптоволоконные кабели) и через радиоканал (беспроводные технологии). Проводные связи устанавливаются через Wi-Fi, GPRS и прочих средств. Отдельная локальная вычислительная сеть может иметь шлюзы с другими локальными сетями, а также быть частью глобальной вычислительной сети (например, Интернет) или иметь подключение к ней.

Чаще всего локальные сети построены на технологиях Ethernet или Wi-Fi. Следует отметить, что ранее использовались протоколы Frame Relay, Token ring, которые на сегодняшний день встречаются всё реже, их можно увидеть лишь в специализированных лабораториях, учебных заведениях и службах. Для построения простой локальной сети используются маршрутизаторы, коммутаторы, точки беспроводного доступа, беспроводные маршрутизаторы, модемы и сетевые адаптеры. Реже используются преобразователи (конвертеры) среды, усилители сигнала (повторители разного рода) и специальные антенны.

Маршрутизация в локальных сетях используется примитивная, если она вообще необходима. Чаще всего это статическая либо динамическая маршрутизация (основанная на протоколе рабочие группы — формальное объединение нескольких компьютеров в группу с единым названием.

Сетевой администратор — человек, ответственный за работу локальной сети или её части. В его обязанности входит обеспечение и контроль физической связи, настройка активного оборудования, настройка общего доступа и предопределённого круга программ, обеспечивающих стабильную работу сети.

Адресация

В локальных сетях основанных на протоколе IANA (стандарты RFC 1918 и RFC 1597):

10.0.0.0—10.255.255.255;
172.16.0.0—172.31.255.255;
192.168.0.0—192.168.255.255.

Такие адреса называют

локальными или серыми, эти адреса не маршрутизируются в Интернет. Необходимость использовать такие адреса возникла из-за того, что когда разрабатывался протокол IP не предусматривалось столь широкого его распространение, и постепенно адресов стало не хватать.

Как вариант был придуман протокол NAT или шлюзов и файрволов).

Конфликт адресов — это распространённая ситуация в локальной сети, при которой в одной IP подсети оказываются два или более компьютеров с одинаковыми IP адресами. Для предотвращения таких ситуаций, а также для облегчения работы сетевых администраторов применяется протокол

LAN и VPN

Связь с удалённой локальной сетью, подключенной к глобальной сети, из дома/командировки/удалённого офиса часто реализуется через

Особенно популярен следующий способ организации удалённого доступа к локальной сети:

Обеспечивается подключение снаружи к маршрутизатору по протоколам PPTP или
Так как в этих протоколах используется PPP, то существует возможность назначить абоненту IP-адрес. Назначается свободный (не занятый) IP-адрес из локальной сети.
Маршрутизатор (VPN, Dial-in сервер) добавляет proxyarp запись на локальной сетевой карте для IP-адреса который он выдал VPN-клиенту. После этого, если локальные компьютеры попытаются обратиться напрямую к выданному адресу, то они после MAC-адрес локальной сетевой карты сервера и трафик пойдет на сервер а потом и в VPN-туннель.

См. также

Ссылки

Wikimedia Foundation. 2010.

Для чего нужна ЛВС?

Термин ЛВС расшифровывается как локальная вычислительная сеть, также в народе ее называют «локалкой». ЛВС представляет собой сеть персональных компьютеров, которая действует обычно на небольшой территории (офис, этаж, группа офисов и т.д.) Помимо этого, существуют локальные сети, узлы которых расположены на очень далеких расстояниях друг от друга (в качестве примера можно привести орбитальные станции).

Для определения класса ЛВС существует множество параметров и критериев, главным из них считается способ администрирования сети. Согласно данному параметру локальную сеть принято классифицировать следующим образом:

· Локальная сеть

· Глобальная сеть

· Распределенная сеть

Компьютеры в локальной сети могут объединяться между собой разными способами, которые включают в себя объединение с использованием витой пары (кабели с медным основанием), при помощи оптоволоконного кабеля, а также беспроводным путем. Беспроводная связь может осуществляться через GPRS, Wi-Fi, Bluetoooth, а единым ее стандартом является Ethernet. Отдельная локальная сеть может быть частью глобальной сети либо развернутой ЛВС системы.

Для проектирования и монтажа локальных вычислительных сетей используется специальное сетевое оборудование: коммутаторы, маршрутизаторы, адаптеры, усилители сигнала, точки беспроводного доступа, модемы, роутеры, хабы, свитчи и т.д. Аппаратура сети обслуживается системным администратором, который также обеспечивает стабильную и правильную работу сети, а также по мере необходимости устанавливает новое оборудование и устраняет любые возникшие неполадки в работе сети.

Основные функции локальной вычислительной сети на предприятии:

· Все пользователи имеют возможность доступа и управления данными;

· Данные проходят через все узлы сети, кроме того, у пользователей есть возможность пользоваться и управлять ими на расстоянии;

· Независимо от месторасположения в офисе, любой сотрудник может воспользоваться принтером, факсом, сканером и другой офисной техникой, подключенной к сети;

· Эффективно используются средства электронной коммуникации;

· Возможность обеспечения безопасности информации от несанкционированных проникновений;

· Разные сотрудники могут одновременно пользоваться необходимым программным обеспечением;

Повышение производительности труда в компании, а также структурирование и упорядочивание работы.

Локальная вычислительная сеть и ее возможности

Непременным атрибутом деятельности любой современной компьютеризированной компании является использование локальной вычислительной сети, также известной под аббревиатурами ЛВС или LAN (расшифровывается как Local Area Network). Этим термином обозначают совокупность из программного (Software) и аппаратного (Hardware) обеспечения, с помощью которой осуществляется объединение нескольких компьютеров в единую систему, с основным предназначением в виде хранения и обработки различной цифровой информации.

Строение локальной вычислительной сети

Как уже было сказано, двумя основными компонентами, обеспечивающими работу ЛВС, являются:

Аппаратное обеспечение – так называемое «железо», включающее в себя соединенные кабелями персональные компьютеры с установленными внутри системных блоков сетевыми картами, а также концентраторы, повторители, коммутационное оборудование, мосты и средства маршрутизации
Программное обеспечение – так называемый «софт», включающий в себя ответственные за передачу потоков данных протоколы и предназначенные для работы в сетевых средах операционные системы

Поскольку с ростом длины сетевого кабеля, электронный сигнал имеет склонность к затуханию, расстояние между включенными в такую сеть компьютерами ограничивается несколькими километрами. К счастью, решить эту проблему позволяет объединение нескольких расположенных на огромном отдалении друг от друга отдельных ЛВС, в единое целое, посредством организованной через интернет виртуальной частной сети – VPN (расшифровывается как Virtual Private Network). При этом расстояние между соседними компьютерами может составлять тысячи километров.

Функциональные возможности ЛВС

Современные локальные вычислительные сети обеспечивают выполнение следующих основных функций:

Дистанционная передача информации. Имеет сразу два преимущества. Первое заключается в высокой скорости передачи данных – электрический сигнал, идущий по проводу, передвигается куда быстрее, чем сотрудник с необходимым документом, который необходимо доставить из одного отдела в другой. Второй плюс заключается в возможности экономить чернила и бумагу в принтере – вместо того, чтобы передавать документацию в распечатанном виде, ее можно пересылать по электронной почте.
Совместное использование файлов. Эксплуатация локальной сети позволяет ее участникам совместно использовать необходимые данные и программные продукты, без необходимости их обязательного дублирования на каждом из компьютеров. ЛВС позволяет нескольким пользователем работать с одной программой или одним документом одновременно, видя вносимые другими участниками правки в режиме реального времени.

Совместное использование оборудования, такого, как принтеры, сканеры, факсы. Позволяет экономить значительные суммы денег на покупке и регулярном обслуживании офисной техники, поскольку благодаря использованию LAN отпадает необходимость покупать оргтехнику для каждого рабочего места – достаточно установить одно коллективное сетевое устройство.
Мгновенный обмен сообщениями, осуществляемый посредством корпоративной электронной почты или локального чата. Позволяет не только обеспечить оперативность доставки и сэкономить большое количество бумаги, но и гарантировать прочтение писем получателями.
Обеспечение координации совместной работы. Организация локальной вычислительной сети позволяет всем сотрудникам работать единой слаженной командой, во время осуществления совместного решения тех или иных задач, оставаясь на своем рабочем месте. Одновременно с этим происходит упрощение контроля за выполнением работы руководителями, поскольку такая сеть представляет собой цельное виртуальное пространство с возможностью легкого наблюдения за любым из подключенных к ней участков.

Ко всему прочему, ЛВС позволяет настраивать продвинутые политики безопасности, ограничивающие доступ конкретных сотрудников или групп пользователей к определенной важной информации. Все эти и другие функции настраиваются опытными профессиональными copyprinter.ru, выполняющими обслуживание ЛВС. Другими словами, учитывая перечисленные функциональные возможности, грамотно настроенная LAN представляет собой мощнейший рабочий инструмент, на порядок облегчающий работу компаний.

В чем разница между СКС и ЛВС?

Термины СКС и ЛВС часто отождествляются. Но в действительности это два разных понятия. В данной статье поможем разобраться, чем они отличаются.

Что такое ЛВС?

Монтаж ЛВС

Аббревиатура расшифровывается, как «локальная вычислительная сеть». Ее также называют «офисная компьютерная сеть». Но большинству людей лучше знакомо английское название – LAN (Local Area Network).

Представляет собой сеть, которая объединяет компьютерное и периферийное оборудование для обмена данных между сопряженными устройствами. Зачастую локальная вычислительная сеть соединяет только компьютерную технику.

LAN может охватывать небольшое пространство, например, офисное помещение, и группу зданий и домов, занимаемых одной организацией. Компьютеры могут объединяться между собой различными способами, но чаще всего локальные сети строятся на технологиях Wi-Fi либо Ethernet.

Преимущества

Установка локальной сети в первую очередь связана с совместным использованием ресурсов в одном офисе. Ресурсы включают в себя компьютеры, модемы, принтеры, сканеры, жесткие диски и любые другие устройства, которые подключаются к вашему компьютеру. ЛВС позволяет работникам передавать между собой электронные документы, диаграммы, таблицы и другую необходимую информацию без использования съемных носителей.

Монтаж

Обычно монтажные работы проходят в уже готовых к эксплуатации помещениях (после отделки).

Монтаж ЛВС выполняется согласно заранее разработанному проекту.
В список мероприятий входит прокладка необходимых кабелей,
установка и настройка серверов,
монтаж розеток,
тестирование работоспособности сети.

Определение СКС

СКС, или структурированная кабельная система – более обширное понятие, чем ЛВС. Она является сложной многоуровневой телекоммуникационной структурой, охватывающей передачу речи, видеоизображений и, в том числе, информации. Потому LAN входит в состав СКС, как и:

телефония;
охранная, пожарная системы;
сигнализация;
сеть видеонаблюдения, контроля доступа и т.д.

Проще говоря, посредством СКС сети объединяются в единую структуру, за счет чего обеспечивается слаженная и эффективная работа всех компонентов. Соответственно, СКС – основа корпоративной сети, от которой зависит эффективность взаимодействие между сотрудниками, отделами предприятия.

Структура СКС

Преимущества

Универсальность и формирование единой сети – лишь часть преимуществ СКС:

Гибкость. Конфигурацию кабельной системы можно расширить или изменить, не затрагивая сеть целиком;
Длительный срок эксплуатации. СКС рассчитана на 20+ лет бесперебойной службы, потому вложения в построение сети себя окупят со временем;
Легкость обслуживания. Достаточно минимум квалифицированного персонала, чтобы обслужить кабельную сеть. Многие компании отдают эту задачу на аутсорсинг.

Монтаж

Сначала идет проектировка монтажа СКС, аналогичный этап с ЛВС .
Зачастую установка кабельной системы производится до отделочных работ, т.к. может включать строительные и земляные мероприятия.
Также прокладываются каналы кабелей, выполняется монтаж лотков, коммутационных и других элементов.
Заканчивается все пусконаладочными работами.

Чтобы провести правильный установку кабельной системы, следует ознакомиться с часто встречающимися проблемами при монтаже СКС, чтобы не допустить их у себя на проекте.

В чем разница между ЛВС и СКС?

Основное отличие кабельных сетей заключается в том, что СКС — это более глобальное понятие, охватывающее буквально все оборудование на предприятии — от компьютеров и телефонов до систем безопасности и пожаротушения. Эта система может поддерживать широкий спектр приложений и обеспечивать использование одного и того же канала для передачи разных сигналов. ЛВС — это отдельная сеть, которая соединяет только компьютерное оборудование. В современных условиях он организован на базе СКС.

От качества проектирования и монтажа СКС и ЛВС зависит производительность, долговечность и комфорт от эксплуатации систем. Обе процедуры крайне требовательны к квалификации исполнителя, потому доверять их стоит исключительно профессионалам – компании «Sky-Dynamics».

Мы сделаем корректно функционирующую кабельную инфраструктуру, которая отвечает запросам вашей компании. Заказать монтаж СКС у нас – значит получить возможность сконцентрироваться на развитии бизнеса, а не оптимизации его работоспособности.

Монтаж локально вычислительной сети ЛВС в Санкт-Петербурге, цена

Перед началом монтажа ЛВС, в том или ином виде, составляется проект будущей локальной сети. Если сеть достаточно большая, то, как правило, заказывается полноценное проектирование ЛВС и СКС. Если же сеть не очень большая, или проектирование как отдельная работа не предполагается, то, в ходе беседы с заказчиком на объекте, определяются места расположения Ethernet розеток для рабочих мест сотрудников, для оборудования (МФУ, принтеры, плоттеры), места резервных портов.

Уточняется необходимость Wi-Fi покрытия (которое определяет места установки точек доступа), и, самое главное, определяется место коммутационного узла, в котором обычно устанавливается телекоммуникационный шкаф, в который сводятся все кабели от всех розеток и оборудования. Если же количество портов и активного оборудования небольшое – можно обойтись без шкафа, расшив либо небольшую настенную патч-панель, либо «обжав» кабель разъемами RJ45 для подключения напрямую к активному оборудованию.

Так или иначе, определяется количество портов, следующее из этого количество кабеля для укладки, патч-панели и другое оборудование, согласовывается с заказчиком способ укладки кабеля и категорийность ЛВС (обычно cat5e), после чего выбирается кабель, кабельные трассы, патч-панели и начинается монтаж. Сами розетки, включая рамки, вставки и модули приобретает (или определяет конкретного производителя), обычно, сам заказчик, ориентируясь, прежде всего, на внешний вид розеток.

Для предоставления «системной гарантии» на ЛВС на 25 лет рекомендуется выбирать оборудование известных поставщиков.

Прокладка ЛВС, если она осуществляется на этапе строительства, может быть разбита на несколько этапов – монтаж кабельных трасс (лотков, труб), затем укладка кабеля и подведение к месту установки розеток, точек-доступа и патч-панелей. После очередного этапа отделочных работ – собственно установка розеток, установка шкафа, «расшитие» патч-панелей, а затем, после финального этапа отделки и уборки – подключение и настройка активного оборудования.

После укладки кабелей и их расшивки в розетках и на патч-панелях осуществляется тестирование трасс LAN-тестером на предмет целостности кабеля, правильного его расключения и прохождения сигналов. Это позволяет также выявить случаи «строительного вандализма» (преднамеренного или нет) на том этапе, когда устранить его последствия все-таки еще возможно. По окончании строительства сети при наличии желания и бюджета заказчика может быть произведено тестирование ЛВС «на категорию». После окончания монтажа и настройки активного оборудования, если это входило в соглашение, сеть передается заказчику в эксплуатацию вместе с картой соответствия портов расшивке на патч-панели. Если было согласовано создание полноформатной исполнительной документации – она также передается в печатном и электронном виде.

Расшифровка маркировки витой пары — OOO «Екалинк»

Маркировка витой пары

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара применяется при прокладке локальных вычислительных сетей (ЛВС), а также используется в системах видеонаблюдения, построенных на основе IP-видеокамер.

В статье мы детально рассмотрим маркировку данного типа кабелей, которая состоит из нескольких частей.

Материал проводника

Первое, на что следует обратить пристальное внимание, это указание на материал из которого выполнены сами жилы кабеля. Наиболее распространены у нас всего два вида проводников, которые используются при производстве витой пары:

CU (от лат. Cuprum — медь) — Простое обозначение медного кабеля
CCA (Сopper Сlad Aluminum – омедненный алюминиевый проводник) — В витых парах обычно используют ССА-10 (10% меди) и ССА-15 (15% меди)

Существуют также и другие, но менее распространенные варианты:

CCS (Copper Clad Steel — омедненный стальной проводник) — Самый простой и самый дешевый вариант. Широко доступен и широко используется в дешевых коаксиальных кабелях. Витая пара со стальной жилой, плакированная медью
CCAG (Copper Clad Aluminum and Silver – алюминий плакированный медью, с добавлением серебра) — То же, что и CCA, но для улучшения рабочих характеристик добавлено серебро
CCAM (Copper Clad Aluminum & Magnesium Alloy) — омедненный алюминиево-магниевый сплав) — То же, что и ССА, но вместо алюминия применяется алюминиево-магниевый сплав
ССС (Copper Clad Copper – омедненная медь) — «омедненная медь» означает жилу, в которой середина выполнена из медного лома или сплава 62% меди и 38% цинка, а верхний слой – из качественной электротехнической меди
BC (Bare Copper – чистая медь) — По заявлению производителей — это 99,9% медь (без содержания кислорода), как правило такую маркировку ставят на кабеле не ниже 6 категории

Следует отметить, что стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной — омедненная витая пара обладает рядом существенных недостатков:

меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства
высокая вероятность окисления контактов, что часто приводит к неисправностям в разъемах и соединениях кабеля
малая совместимость с технологией PoE

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, и служат дольше, и обслуживаются реже. Не стоит забывать также и о большей максимальной длине трассы между коммутирующими устройствами, что в свою очередь обусловлено большей электропроводностью медного кабеля.

Защитная оболочка кабеля

В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Для предотвращение механических повреждений и других внешних факторов витую пару покрывают оболочкой одного из следующих типов:

PVC (поливинилхлорид). Для внутреннего применения. Имеет оболочку, обычно серого или белого цвета. Допускается использовать во вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
PE (полиэтилен). Для внешней прокладки. Защитная внешняя оболочка, состоит из светостабилизированного полиэтилена черного цвета. Устойчив к ультрафиолету, погодным осадкам и способен эксплуатироваться при температурах, в диапазоне: -60°С до +70°С
PP (полипропилен). Для внешней прокладки в основном для высоких температур — до +140°С
FR (Fire Resistance) — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин
LS (Low Smoke) — пониженное дымовыделение при горении
ZH (Zero Halogen) — изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы
LSZH (Low Smoke Zero Halogen) — аббревиатура, составленная из двух предыдущих пунктов, но иногда его пишут как: LS0H. В России согласно: ГОСТ Р 54429-2011 и ГОСТ 31565-2012 данный кабель должен иметь маркировку: ZH нг(A)-HF. Применяется при размещении на промышленных предприятиях, офисных помещениях, высотных зданиях, зданиях-комплексах, в том числе с массовым скоплением людей, помещениях с большим количеством компьютерной и микропроцессорной техники
K (бронированный кабель). Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок, позволяющая защитить кабель от грызунов. Подойдет для прокладке под землей
B (бронированный кабель). Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля. Подойдет для прокладке под землей
C (трос). Трос нужен для натяжения кабеля между строениями

Защитный экран

Для защиты от электромагнитных помех используется несколько типов экранирования кабеля. Именно тип экрана и определяет основную маркировку витой пары. Иногда, она может вводить в заблуждение, в виду того, что равноправно используются как разговорные, так и официальные аббревиатуры. Наиболее понятными и распространёнными являются кабели типов UTP и FTP. В остальных случаях, при покупке, лучше уточнить конкретно, какой тип экрана требуется.

Официальная маркировка использует аббревиатуры по стандарту ISO/IEC 11801, разделённых знаком дроби (/) — U/UTP. Где, TP обозначает «twisted pair» (витая пара). Буква перед знаком дроби соответствует наличию или отсутствия общего экрана/медной оплётки, а после — индивидуального экрана для каждой из пар.

U — unshielded, без экрана
F — foil, фольга
S — screening, оплётка из проволоки (бывает только внешний экран). Стоит заметить, что чаще всего производители используют прозрачную пленку, а не проволоку

Сама маркировка выглядит так:

U/UTP — кабель не имеет защитного экрана
U/FTP — кабель имеет отдельный защитный слой из фольги для каждой пары
F/UTP — кабель имеет один внешний общий защитный слой из фольги
F/FTP — кабель имеет и внешний общий защитный слой из фольги и отдельный для каждой пары
S/UTP — кабель имеет один внешний общий защитный слой из медной оплетки
S/FTP — кабель имеет один внешний общий защитный слой из медной оплетки и индивидуальный слой из фольги для каждой из пар
SF/UTP — кабель имеет два внешних защитных слоя, один из фольги, второй из медной оплетки
SF/FTP — кабель имеет два внешних защитных слоя (фольга и оплетка), а также индивидуальный слой из фольги для каждой из пар

Прочие характеристики

Также в маркировке кабеля указывается количество пар, диаметр проводника (калибр), вид исполнения проводников, категория кабеля.

Количество пар может быть любым. Чаще всего для компьютерных систем применяется 4-парный кабель. Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев достаточно подключения со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара.

Также вместе с количеством пар указывается и диаметр жилы. В связи с применением разных стандартов маркировки, указание на количество пар и диаметр каждой жилы может различаться в зависимости от производителя кабеля.

Например, может встречаться маркировка «4PR 24AWG» или «4х2х0.51«. Обе эти маркировки обозначают, что в кабеле 4 пары проводников диаметром 0.51мм.

В первом случае используется американский стандарт маркировки.
AWG — (American Wire Gauge — американский калибр проводов) — американская система маркирования толщины проводов. Проводники имеют определенное сечение, а на кабеле указывают значение AWG.

Перевод номеров AWG в миллиметры:

23 AWG = 0,573 мм
24 AWG = 0,511 мм
25 AWG = 0,455 мм

Также часто указывают и вид исполнения проводников. Их всего два:

Solid — цельные (однопроволочные) — кабели с проводниками, состоящими из одной медной проволоки (одной жилы)
Stranded — скрученные (многопроволочные) — кабели с проводниками, состоящими из нескольких тонких жил

Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе.

Скрученные кабели (Stranded) являются более гибкими, и их используют там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid) не так гибок, зато более долговечен, его используют для постоянных сетей, там где кабель не двигается – как на улице, так и внутри помещения.

Категория кабеля указывается, например, как «Cat.5e«. На эту тему у нас есть отдельная статья про категории кабелей и разъемов СКС.

Прочие характеристики

И в завершение разберем несколько маркировок витой пары:

U/UTP CCA 2PR Cat.5e Solid 24AWG PVC — не экранированный кабель, омедненный алюминий, состоит из 2 пар по 2 жилы, категории 5e, каждая жила в виде цельной проволоки, диаметр жилы 0,51 мм, внешняя оболочка поливинилхлорид

F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

4PR U/UTP 23AWG Cat.6 LSZH — 4 пары по две жилы, не экранированный кабель, диаметр жилы 0.57мм, категория 6, малой дымности и не выделяющий галогенов

При указании такой маркировки следует обратить внимание на материал проводников, он явно указан только в первом случае. Как правило нужные буквы можно увидеть непосредственно на кабеле, коробке или технической документации.

LAN – что это такое, для чего нужен порт LAN, отличие от WAN

Топология локальной сети

Первое к чему нужно приступать при изучении основ функционирования компьютерных сетей, это топология (структура) локальной сети. Существует три основных вида топологии: шина, кольцо и звезда.

Линейная шина

Все компьютеры подключены к единому кабелю с заглушками по краям (терминаторами). Заглушки необходимы для предотвращения отражения сигнала. Принцип работы шины заключается в следующем: один из компьютеров посылает сигнал всем участникам локальной сети, а другие анализируют сигнал и если он предназначен им, то обрабатывают его. При таком взаимодействии, каждый из компьютеров проверяет наличие сигнала в шине перед отправкой данных, что исключает возникновения коллизий. Минус данной топологии — низкая производительность, к тому же, при повреждении шины нарушается нормальное функционирование локальной сети и часть компьютеров не в состоянии обрабатывать либо посылать сигналы.

Кольцо

В данной топологии каждый из компьютеров соединен только с двумя участниками сети. Принцип функционирования такой ЛВС заключается в том, что один из компьютеров принимает информацию от предыдущего и отправляет её следующему выступая в роли повторителя сигнала, либо обрабатывает данные если они предназначались ему. Локальная сеть, построенная по кольцевому принципу более производительна в сравнении с линейной шиной и может объединять до 1000 компьютеров, но, если где-то возникает обрыв сеть полностью перестает функционировать.

Звезда

Топология звезда, является оптимальной структурой для построения ЛВС. Принцип работы такой сети заключается во взаимодействии нескольких компьютеров между собой по средствам центрального коммутирующего устройства (коммутатор или свитч). Топология звезда позволяет создавать высоконагруженные масштабируемые сети, в которых центральное устройство может выступать, как отдельная единица в составе многоуровневой ЛВС. Единственный минус в том, что при выходе из строя центрального коммутирующего устройства рушится вся сеть или её часть. Плюсом является то, что, если один из компьютеров перестаёт функционировать это никак не сказывается на работоспособности всей локальной сети.

Что такое WAN в роутере

Аббревиатура WAN расшифровывается как Wide Area Network, что дословно переводится как «глобальная сеть». Иными словами, речь идет об Интернете. С помощью такого подключения создается внешняя сеть, позволяющая формировать множество групп пользователей вне зависимости от их нахождения.

Рассматривая, что значит WAN на роутере, стоит отметить ее возможность объединять несколько локальных сетей. Благодаря такой особенности, можно выходить из одной «локалки» и использовать ресурсы другой (при условии предоставления такого доступа).

Еще один важный вопрос — для чего разъем WAN на роутере, и какие функции он выполняет. В него вставляется сетевой кабель от провайдера (поставщика Интернета). На самом разъеме могут быть разные надписи. Чаще всего — Internet или WAN. Для удобной идентификации вход имеет специальный цвет, чаще всего синий.

На некоторых маршрутизаторах предусмотрено два таких входа или они могут настраиваться пользователем. В большинстве случаев резервные разъемы предусмотрены для подключения Интернета от другого провайдера или с целью балансирования нагрузки.

Простыми словами, WAN на роутере предусмотрена для связи между собой поставщика услуги и клиента. Таким же образом осуществляется связь других удаленных компьютеров в разных государствах, городах и объектах.

WAN на роутере

Иногда бывает необходимо объединить сразу несколько роутеров. Например, если один из них является одновременно ADSL модемом, а другой будет использоваться чисто для раздачи wifi. В этом случае мы подключаем провод в WAN порт у одного и LAN у другого. Подробнее об этом в статье про соединение двух роутеров по кабелю.

Такая же схема действует и при объединении сразу нескольких локальных сетей.

В чем разница

Зная особенности терминов, для чего служит порт LAN и порт WAN на роутере, и что это такое, можно сделать вывод о разнице технологий. Выделим основные отличия:

Назначение. WAN представляет собой несколько локальных сетей, а также отдельные ПК вне зависимости от места их расположения. Пользователи после подключения могут взаимодействовать между собой с оглядкой на установленные ограничения (чаще всего по скорости передачи данных). Интересно, что Интернет — наиболее популярная, но не единственная WAN на сегодня. LAN, в отличие от WAN, является локальной или внутренней сетью, в которую входит множество устройств. Все они находятся в непосредственной близости, а подключение происходит с помощью проводных или беспроводных технологий.

Простыми словами, WAN в роутере используется для подключения кабеля от провайдера, а LAN для подсоединения к маршрутизатору «домашних» устройств.

Размер. Сети LAN могут покрывать территорию до нескольких километров, а ее участники объединяются с помощью кабелей, имеющих высокие пропускные способности. Как правило, локальная сетка формируется в каком-то одном объекте или группе рядом стоящих зданий. Что касается WAN, здесь территория не ограничена, но для организации применяются все те же кабельные линии с высокой скоростью передачи данных.
Число подключенных пользователей. К LAN в роутере может подключаться множество пользователей. В частности, каждый ПК, ноутбук, телефон или другое устройство может быть частью «локалки». Для сравнения в WAN количество узлов меньше. К примеру, в бизнес-деятельности применяется только два узла — роутер удаленного и главного офиса.
Тип топологии. При создании LAN-сети чаще всего применяется прямая типология. Для сравнения в WAN-сети применяется смешанный иерархический тип.
Протоколы. На канальном уровне применяются разные протоколы. В частности, для LAN в роутере используются 802.11 и Ethernet. В случае с WAN применяется HDLC, PPP, Frame Relay.
Тип доступных сервисов. К примеру, на узлах «локалки» чаще всего применяются службы доступа к принтерам и файлам. В случае с глобальной сеткой» на роутерах применяются службы маршрутизации, VPN и другие.

Важно учесть, что главная разница между глобальной и локальной сетью состоит на канальном и физическом уровне. Если говорить о сетевом аспекте, здесь, как правило, отличия отсутствуют. На этом уровне человек может использовать тот же IPv4-протокол, что и в LAN.

Что означает LAN на модеме

Не меньший интерес вызывает вопрос, что означает на модеме LAN, и в чем его отличие. Эта аббревиатура расшифровывается как Local Area Network или в переводе — «локальная сеть». Здесь подразумевается подключение разных устройств к одному роутеру, что создает единое сетевое окружение. В результате формируется группа ПК и периферийного оборудования, объединенная в локальную сеть с помощью проводов, коммутаторов и беспроводного подключения.

Также необходимо знать, что значит на модеме LAN порт. Это разъем, предназначенный для подключения к нему периферийного оборудования. В эту группу входят компьютеры, принтеры, SIP телефоны и иная техника. LAN иногда называют Ethernet-портом, требующим правильной настройки. В частности, для правильной работы нужно присвоить маршрутизатору IP-адрес для подключения с других ПК. Во избежание путаницы в случае применения DHCP требуется резервирование IP адресов в роутере вручную.

Если имеющихся портов LAN в роутере не хватает для подключения оборудования, попробуйте использовать коммутатор. Для этого предварительно задайте IP адрес и маску сети, а в качестве шлюза выберите IP-адрес главного маршрутизатора (того, в котором предусмотрен выход в Интернет). При использовании коммутатора важно выключить на нем раздачу IP-адресов по DHCP.

В состав локальной сети входит и беспроводное подключение, позволяющее подключиться к роутеру разным устройствам, в том числе смартфону. Но эта сфера касается Вай-Фай и является отдельной темой.

Ошибка WAN порта на роутере

Если подключить другой компьютер через порт WAN на роутере, то возникнет ошибка, и он не станет работать в локальной сети. Точно также и наоборот — если вставить интернет кабель в разъем LAN маршрутизатора, то он окажется не подключен к интернету. Выглядеть это будет в виде значка с восклицательным знаком в панели Windows и уведомления в браузере, что «сеть без доступа в интернет» или «состояние разорвано».

Причем, индикатор WAN или LAN на светодиодной панели маршрутизатора будет гореть — ведь кабель то подключен. Но интернет при этом конечно же работать не будет.

Однако, в некоторых устройствах интерфейсы Internet WAN и Ethernet LAN могут быть совмещены из-за их специфики. Самый простой пример — на PCI сетевой карте компьютера, ноутбука или телевизора. После установки родного драйвера через такой разъем мы можем подключить его как к роутеру, так и вставить провод интернета от провайдера напрямую.

Еще один пример — PowerLine адаптер, который может одновременно работать и на прием интернет-сигнала по кабелю, и на его раздачу на другие девайсы.

WAN IP

Соответственно, из всего вышесказанного вытекает и определение WAN IP. Это внешний адрес, который принадлежит не каждому отдельному устройству в отдельности, а в целом всей локальной сети, скрытой за шлюзом wifi роутера.

Грубо говоря, это адрес маршрутизатора — вашего, если к вам в квартиру проведен канал в выделенным белым IP. Либо провайдера, который в свою очередь уже присваивает другие внутренние серые адреса своим абонентам. Его иногда необходимо знать для удаленного доступа к роутеру через интернет.

Индикация

На LAN и WAN порту роутера предусмотрены светодиоды, показывающие факт подключения и скорость соединения. По цвету свечения можно судить о качестве соединения. Здесь выделяются следующие тенденции:

при скорости 1 Гбит/с характерна зеленая индикация;
для 100 Мбит/с — желтое свечение;
10 Мбит/с свечения нет вовсе.

В процессе обновления данных возможно мигание индикаторов. На некоторых роутерах светодиода желтого цвета вообще нет. Бывает так, что одна лампочка светится зеленым только при скорости 1 Гбит/с, а индикатор с правой стороны зажигается только во время передачи информации.

Кроме лампочек на разъемах, предусмотрена индикация и на корпусе роутера. В частности, WAN изображается в виде символа планеты, а LAN — компьютера. Индикатор WAN после подключения должен светиться. Если этого не происходит, причиной может быть повреждение кабеля или отсутствие подключения, нет сигнала от провайдера или проблемы с портом. Что касается LAN, таких лампочек четыре по числу доступных портов. После подключения кабеля светодиод загорается, а при обмене данными он мигает. При отсутствии соединения или в случае проблем индикатор не светится.

Что такое локальная сеть (LAN, ЛВС) простыми словами?

Локальная сеть представляет собой связанные в единое пространство несколько подключенных друг к другу устройств, у каждого из которых есть доступ друг к другу. Также обозначается как ЛВС от сокращенного «локальная вычислительная сеть» или LAN в английском варианте.

Для чего необходима, что объединяет и что делает локальная сеть — для чайников

Многие до сих пор не понимают, для чего нужна локальная сеть. Хотя любой, кто подключал у себя дома wifi роутер, фактически создавал у себя компьютерную сетку, только не совсем представлял, как ей пользоваться. Итак, для чайников — что делает локальная сеть? Она позволяет объединить между собой все устройства, у которых имеется обычная сетевой карта для подключения по кабелю к роутеру или wifi модулем для соединения по WiFi. Компьютер, ТВ приставку, телевизор, планшет, ноутбук, смартфон, IP камеру и так далее. В результате такого объединения можно обмениваться информацией между этими гаджетами без выхода в интернет — транслировать видео с одного на другое, перекидывать файлы, вести видеонаблюдение через IP камеру и т.д.

Что понимается под топологией локальной сети?

«Топология» локальной сети, или «архитектура» — это различные способы настройки локальной сети. По масштабам охватываемой территории беспроводные сети подразделяются на четыре основных типа.

Беспроводные персональные сети (PAN)

Беспроводные персональные сети, или PAN, — это маленькие сети, которые как правило соединяют между собой два устройства. Например, два смартфона, телефон и гарнитуру или смартфон и ноутбук. Примером является Bluetooth.

Беспроводные локальные сети (WLAN)

WLAN обеспечивают беспроводную связь на относительно небольшой территории или в небольшой группе зданий (предприятия) с помощью радиоволн или инфракрасных сигналов. Сети подключают и связывают неограниченное количество компьютеров и ноутбуков, а это связывает людей, использующих эти компьютеры. Лица внутри рабочей группы соединены через локальные сети. Примером такой сети является Wi-Fi, обеспечивающая доступ в Интернет. Существуют беспроводные локальные сети, узлы которых находятся на расстояния более 12500 км (космические станции и орбитальные центры). Эти сети также относят к локальным.

Беспроводные городские сети (MAN)

MAN — это уже не одна, а целый ряд локальных сетей, связанных вместе. Примером MAN являются Wimax (Yota).

Также имеется четыре основных типа стандартов радиочастот для беспроводных сетей: 802.11, 802.11a, 802.11b, 802.11g. Основные различия между ними — скорость соединения (802.11 и 802.11b являются самыми медленными в 1-2 Мбит и 5,5-11 Мбит в секунду соответственно). Фактическая скорость передачи данных зависит от количества и размера физических барьеров внутри сети и возможных помех при радиопередачах.

Что такое глобальная сеть интернет и чем отличается от локальной компьютерной сетки?

Глобальная сеть (интернет) — это объединение множества локальных сетей в рамках всей планеты.

Многие локальные сети в связаны между собой в глобальную сеть WAN (Wide Area Network), которую мы называем Интернет. Если кто не знал, по сути интернет — это огромное объединение всех локальных сетей. В отличие от глобальной локальная сеть объединяет только несколько компьютеров, ноутбуков, смартфонов или других устройств в рамках одного помещения. Более обширная локальная сеть может состоять из нескольких маршрутизаторов, если речь идет о сетке внутри целого района.

При этом у локальной сети может даже не быть доступа в глобальную. Достаточно вынуть из роутера кабель провайдера и тем самым отключить интернет. При этом связь между устройствами внутри самой локальной сети никуда не исчезнет.

Типы локальных сетей

Их всего два:

Одноранговая сеть. Все участники имеют равные права, то есть самостоятельно решают, к каким файлам открывать доступ, а к каким — нет. Применяется в случаях объединения небольшого количества ПК.
На основе сервера. Актуальный вариант, когда компов больше 10. Увеличивает производительность сети. Суть в том, что для хранения общей информации, подключения периферийных девайсов (сканеров, принтеров и пр.), определения маршрутов отправки информации и централизованного управления всей сетью выделяется одна машина — сервер — а все остальные подпитываются к ней.

Также есть два способа построения сети: при помощи проводов или без них. Рассмотрим каждый отдельно.

Проводное соединение

Используется витая пара либо оптический кабель, который подключаются к сетевым картам на ПК. Такие устройства есть в любом железе, которому не больше 10-15 лет, — они интегрируются в материнскую плату.

Проводное объединение обеспечивает наиболее стабильную и быструю передачу данных. В современных вариантах пропускная способность составляет 100 Мбит/с и выше через витую пару . От 10 Гбит/с по оптоволокну. Для такого подключения чаще всего применяется технология Ethernet.

Когда совокупность компьютеров большая или необходимо с одного сервера раздавать интернет, могут быть использованы хабы (коммутаторы). Они имеют несколько разъемов для подключения проводов. В их функции входит ретрансляция входящего в один порт сигнала по другим интерфейсам.

Структура сети

Есть несколько топологий подключения компьютеров по проводам:

Линейная шина — последовательное соединение ПК от одного к другому.
Тип «звезда» — все участники сети питаются от одного сервера.
Кольцо — структура соединения понятна из названия. В данном случае тоже распределяются ресурсы сервера среди всех машин, но если одна выйдет из строя, то другие работать не будут.

Снежинка — самая гибкая топология, потому что позволяет соединять оборудование по наиболее удобному принципу, как правило, с учетом его функциональности.

Чем локальная сеть лучше глобальной?

Локальная сеть лучше глобальной тем, что в ней быстрее можно обмениваться файлами за счет того, что все устройства находятся на относительно небольшом друг от друга расстоянии. Именно поэтому качать музыку или видео по локальной сети, которую выкладывают другие пользователи внутри вашего района, бывает намного удобнее, чем из интернета.

Как устроена локальная сеть?

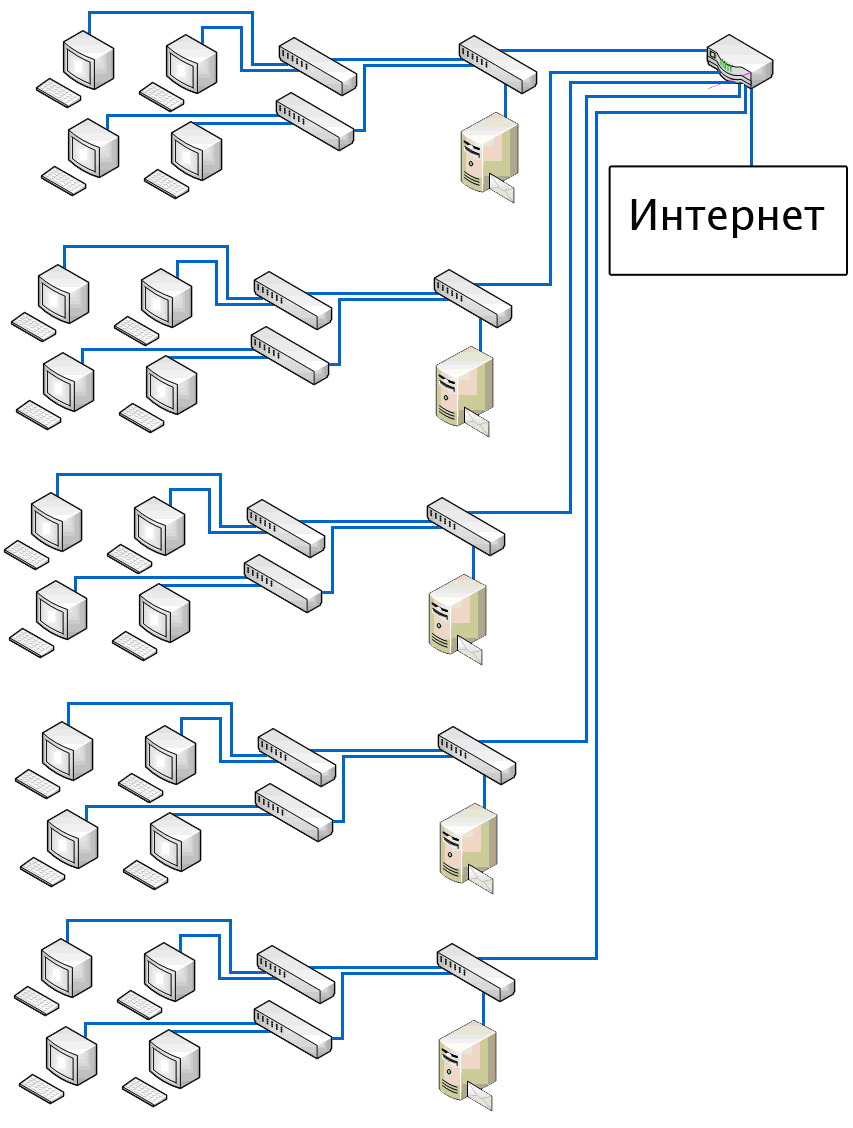

Как видим на картинке выше, связующим звеном является роутер (маршрутизатор), к которому подключены компьютеры по средствам проводного соединения, ноутбуки, традиционно по Wi-FI, а также коммутатор или в простонародье hap.

Hap нужен для того, чтобы подключить большее количество устройств и снизить на роутер нагрузку, как уже говорилось выше. К сети можно также подключить различные ТВ – приставки, умные устройства, телефоны и т.д. Все устройства, которые будут подключены к этому роутеру и коммутатору, будут составлять одну локальную сеть.

Что значить поиграть по локальной сети?

То же самое касается и понятия «поиграть через локальную сеть». У кого-то на районе на компьютере запущен игровой сервер, к которому могут подключиться все клиенты того же провайдера. Соответственно, вы соединяетесь с этим сервером без выхода в интернет. По локальной сети можно поиграть в игры с несколькими участниками, такие как Word of Tanks, War Thunder, Call of Duty, Counter Strike и другие.

Что необходимо для создания локальной сети?

Для создания несложной локальной сети у себя дома или в офисе нужно совсем не много:

WiFi роутер
компьютер с сетевой картой Ethernet (LAN/WAN)
ноутбуки, смартфоны, ТВ приставки и другие девайсы с беспроводным адаптером

После этого необходимо произвести некоторые настройки на каждом из них, после чего можно пользоваться всеми преимуществами локальной сети — перекидывать файлы между устройствами, транслировать экран с одного на другое, играть по локальной сети, вести видеонаблюдения, создать файловый сервер и так далее.

Сеть ЛВС: всё, что нужно знать

Для построения локальной вычислительной сети дома, в офисе или на большом предприятии, потребуются коммутационные устройства с десятком типов назначений от усиления сигнала до обеспечения безопасности данных внутри ЛВС. Системный администратор занимается её обслуживанием, настройкой, поддержанием работоспособности и расширением при необходимости.

Данные доступны всем пользователям сети

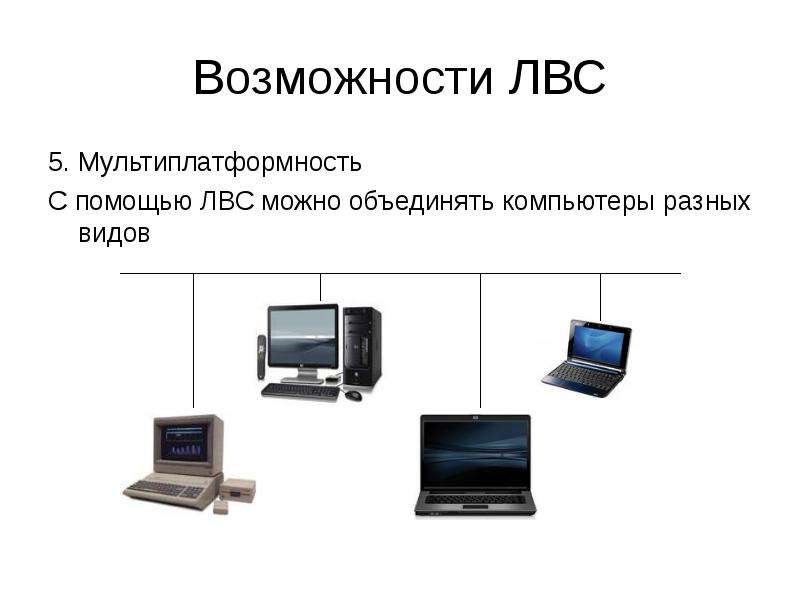

Не нужно бегать с флешками от компьютера к компьютеру, загружать данные в файлообменники в Интернете или «перекидывать» документы через «Вайбер» — все данные доступны компьютерам внутри ЛВС.

Совместная работа удалённо

Управление документами и программными средствами возможно с нескольких компьютеров одновременно с высокой степенью безопасности, надёжным соединением и инструментами коммуникации (обмена сообщениями).

Периферийное оборудование доступно всем

С офисным оборудованием проще работать через ЛВС, когда легко распечатать документы в соседнем помещении или получить изображение со сканера в другом здании.

Совместный и защищённый доступ в Интернет

В ограниченной ЛВС больше возможностей защиты пользовательских данных от внешних ИТ-угроз при общем использовании интернет-ресурсов.

Удалённое администрирование компьютеров

Управление программным обеспечением, сервером и рабочими столами на разных операционных системах (Windows, Linux, Mac) возможно из одной точки при отсутствии потребности в физическом вмешательстве в функционирование оборудования.

Для монтажа, подключения и настройки ЛВС привлекаются квалицированные специалисты. Они способны построить современную и даже автоматизированную ЛВС класса «Интернет Вещей», когда множество устройств одной сети от кондиционера до сервера и от смартфона до датчика дыма управляются системно.

Настройка обнаружения

Просто подключить оборудование друг к другу недостаточно, поэтому идем дальше:

Все устройства должны находиться в одной «рабочей группе». Этот параметр легко настраивается в ОС Windows 10.
Для этого проходим по пути: Панель управления — Система и безопасность — Система — Дополнительные параметры системы — Свойства системы. В открывшемся окошке надо указать, что компьютер является членом определенной рабочей группы и дать ей название. Это действие повторить на всех остальных ПК из сети.
При использовании Wi-Fi изменить параметр сетевого профиля в настройках сети. Для этого в настройках «Параметры Сети и Интернет» в разделе «Состояние» нужно нажать на «Изменить свойства подключения» и выбрать профиль «Частные».
После этого настраиваем параметры общего доступа. Идем в «Центр управления сетями и общим доступом» и открываем «Изменить дополнительные параметры общего доступа». Там нужно включить сетевое обнаружение, а также доступ к файлам и принтерам.
Не забываем включить доступ к ПК и отключить защиту паролем.

Теперь наступает важный этап работы: настроить сетевое обнаружение и общий доступ к файлам

Важно убедиться, чтобы у всех компьютеров были правильные IP-адреса. Обычно система автоматически настраивает данный параметр, но если при работе LAN появятся сбои, то нужно будет указать адреса вручную. Проверить IP можно с помощью «настроек параметров адаптера». Заходим в «Центр управления сетями и общим доступом» и оттуда нажимаем «Изменение параметров адаптера».

Нажимаем ПКМ по подключению и открываем свойства. Дальше открываем свойства IP версии 4 TCP / IPv4 (может иметь название «протокол Интернета версии 4»). IP-адрес — то, что нам нужно. Смотрим, чтобы у первого компьютера был адрес, отличный от второго. Например, для первого будет 192.168.0.100, 192.168.0.101 у второго, 192.168.0.102 у третьего и т.д. Для каждого последующего подключенного компьютера меняем последнюю цифру адреса. Стоит учесть, что у разных роутеров могут быть разные, отличные от указанных IP-адреса. На этом этапе локальная сеть уже готова и функционирует.

Заходим в раздел «Сеть» проводника. Если все подключено правильно, то мы увидим подключенные к сети устройства. Если же нет, то Windows предложит нам настроить сетевое обнаружение. Нажмите на уведомление и выберите пункт «Включить сетевое обнаружение и доступ к файлам». Стоит учесть, что брадмауэр может помешать работе LAN, и при проблемах с работой сети надо проверить параметры брадмауэра. Теперь надо только включить нужные папки и файлы для общего доступа.

Как открыть доступ к папкам?

Нажимаем ПКМ по нужной папке и заходим во вкладку «Доступ». Нажимаем «Общий доступ» и настраиваем разрешения. Для домашней локальной сети легче всего выбрать вариант «Все». Выбираем уровень доступа для остальных участников «чтение или чтение + запись».

Теперь из свойств папки заходим во вкладку безопасности. Нажимаем «Изменить» и «Добавить». Выбираем «Все» и активируем изменения. В списке разрешений для папки должна находиться группа «Все». Если нужно открыть доступ не к отдельной папке, а всему локальному диску, то нужно зайти в свойства диска, нажать «Расширенная настройка» и поставить галочку в поле «Открыть общий доступ». Командой «localhost» можно посмотреть, какие папки данного компьютера имеют общий доступ для локальной сети. Чтобы просмотреть файлы из общих папок нужно в проводнике найти раздел «Сеть» и открыть папку нужного компьютера.

Как подключить принтер в локальную сеть

В «Устройствах и принтерах» нужно выбрать принтер и нажав ПКМ перейти в свойства принтера. Во вкладке «Доступ» нажать на галочку «Общий доступ». Принтер должен отображаться иконкой, показывающей, что устройство успешно подключено к LAN.

Если нужно закрыть доступ к папке, то в свойствах надо найти пункт «Сделать недоступными». Если же нужно отключить весь компьютер от LAN, то легче всего изменить рабочую группу ПК.

Источники

https://2hpc.ru/%D0%BB%D0%BE%D0%BA%D0%B0%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F-%D1%81%D0%B5%D1%82%D1%8C/
https://besprovodnik.ru/chto-takoe-wan-i-lan-v-routere/
https://wifika.ru/port-wan-router-kabel.html
https://wifika.ru/chto-takoe-lokalnaya-set-internet-topologiya. html
https://seohotmix.ru/chto-takoe-lan-i-chem-otlichaetsya-ot-wan/
https://www.zeluslugi.ru/info-czentr/it-glossary/term-lan
https://club.dns-shop.ru/blog/t-280-marshrutizatoryi/31650-nastraivaem-lokalnuu-set-doma-oborudovanie-dostup-k-obschim-pa/

Что означает LVS?

9004 9000 Исключение из лицензии на доставку с низкой стоимостью

Бизнес »Международный бизнес

900 03

LVS	Linux Virtual Server Вычисления »Сети — и многое другое …				Оцените:
LVS	Layout Vs. Схема Вычислительная техника »Аппаратное обеспечение				Оцените:
LVS	Транспортная система логистики Правительственная» Военная — и многое другое. ..				Оцените:
LVS	Низкочастотный сабвуфер Сообщество »Музыка — и многое другое …				Оцените:
LVS	Система малого объема Вычислительная техника »Аппаратное обеспечение				Оценить:
LVS Стиль списка	Просмотр »Сборка — и многое другое. ..				Оцените:
LVS	Limited Visibility Study Academic & Science »Ocean Science — и многое другое …				Оцените это:
LVS	Пробоотборник большого объема Академия и наука »Химия				Оцените:		Оцените:
LVS	Проверка макета схемы Академический и научный сектор 9000		Оцените:
LVS	Лас-Вегас, Нью-Мексико, США Региональные »Коды аэропортов				Оцените:
LVS	Центр военной проверки Правительство				Оценить:
LVS	Las Vegas Sands Разное »Несекретные			Label Vision Systems Разное »Несекретное		Оцените:
LVS	9000	Оцените: 9 0005
LVS	Лаванда Ваниль Сандал Разное »Несекретный				Оценить:
Школы права	LVS Сообщество LVS Школа				Оцените:
LVS	Макет против схемы Разное »Строительство и многое другое. ..				Оцените:
LVS	Макет против схемы Разное »Несекретный
LVS	Систолическое поражение левого желудочка Медицина »Кардиология				Оцените это:
LVS	28		Оценить:
LVS	Голосовая система Linksys Разное »Несекретный					Оцените:
LVS	Местоположение Значение Подпись Разное» Без категории
LVS	Система логистических транспортных средств Правительственный »Транспорт				Оценить:

LVS	Система логистики Вторая мировая война, Вооруженные силы, воинское звание	Вторая мировая война, Вооруженные силы, воинское звание
5	LVs	Лентивирусные препараты Лентивирусные препараты Лентивирусные препараты Терапия, терапия, медицина
5	LVS	Система проверки лицензий Ядерная	Ядерная
4	LVs	Скрытые переменные Медицинская химия, радиология, радиология	LVS	Штамм живой вакцины Медицинский, вакцина, штамм	Медицинский, Вакцина, штамм
4	LVS	Низкозатратный вариант логистики 1 ^{+ цепочка поставок ^{+ , Цепочка поставок}}	Цепочка поставок, Логистика, Цепочка поставок
3	LVS	Отгрузка с низкой стоимостью Канада, Таможня, Отгрузка	Канада, Таможня, Отгрузка
	Муниципальный аэропорт Лас-Вегаса Код аэропорта, аэропорт, код IATA
3	LVS	Проверка макета схемы Электроника, технологии, инженерия	Электроника, технологии, инженерия
3		LVS Layout Verification Systems Manufacturing, Technology, IT	Manufacturing, Technology, IT
3	LVS	Систолическое давление левого желудочка Медицинское, Сердце, Уход	Медицинское, Сердце, Уход	LVS	Linux Virtual Server Технология, Linux, компьютерные сети	Технологии, Linux, компьютерные сети
3	LVS	Распределительное устройство низкого напряжения
2	L и перио d; V & период; S & период;	Libens Votum Solvit Latin, Roman	Latin, Roman
2	LVs	-Lesion Volumes Неврология, медицина	42	Ларинговидеостробоскопия, отоларингология, медицинская	Отоларингология, медицинская
2	LVS	Las Vegas Sands Supply, Business, Stock 9000 LVS 5 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000	Las Vegas Sands Corp & период; Организации, технологии	Организации, технологии
2	LVS	Лас-Вегас-Стрип
2	LVsience		Медицинский

.
Отфильтровать результаты
LVS »Лас-Вегас, Нью-Мексико США Региональный — Региональный код аэропорта Реклама: LVS »Исключение из лицензии на пересылку с низкой стоимостью Бизнес — Международный бизнес LVS» Проверка макета схемы Академические и научные науки — Электроника LVS »Громкоговоритель сабвуфера Академический и научный — Электроника LVS» Макет против Schematic Academic & Science — Electronics LVS »Linux Virtual Server Computing — Computer Networking
LVS — это бесплатный проект с открытым исходным кодом, начатый Венсонг Чжан в мае 1998 года в соответствии с требованиями Стандартной общественной лицензии GNU (GPL) версии 2.
LVS »Системы управления транспортными средствами — Военные LVS» Системные вычисления небольшого объема — Аппаратные средства LVS »Вычисления в виде списка — Компьютерная сборка LVS» Исследование ограниченной видимости Академические науки и науки — Науки об океане LVS »Исследование ограниченной видимости Академические науки и науки — Метеорология
LVS »Пробоотборник большого объема Академия и наука — LVS химии» Производство низкочастотных сабвуферов — продукт для бизнеса LVS »Ведущий центр проверки Правительственные органы — военные LVS» Las Vegas Sands Corp. Бизнес — символ NASDAQ Las Vegas Sands Corp. символизируется LVS, который относится к сектору потребительских услуг индустрии отелей / курортов. С момента листинга на IPO в 2004 году рыночная доля LVS выросла до 43,8 миллиарда долларов до середины 2015 года. LVS »Logistics Vehicle System Military — правительственная система LVS означает систему логистических транспортных средств в вооруженных силах. LVS »Long View Systems Business — IT LVS» Ветеринарные специалисты Lakeshore Медицинские — ветеринарные LVS »Lambert Vet Supply Медицинские — ветеринарные LVS» Луизианская промышленность по производству клапанов — Фирма LVS »Ветеринарные специалисты Лаудердейла Медицинские — ветеринарные LVS» Медицинские ветеринары в Лейкшоре — LVS Организация Lehigh Valley Score — Некоммерческая организация LVS »Руководство Организация Общества Виктории — Некоммерческая организация LVS» Медицинская организация Ливинг-Вэлли-Спрингс — Организация LVS »Медицинская хирургия в Leap Valley — Организация LVS» Ветеринарные товары Лайонелса Медицинские — Ветеринарные LVS »Виртуальная школа Луизианы Интернет — Образовательные LVS »Live Vision Studios Media — Фирма LVS» Организация Liquid Venture Studio — Организация LVS »Lynx Venture Studio Computing — Программное обеспечение LVS» Система логистических транспортных средств (USMC) Военные — Военные LVS »Военные системы логистики —
LVS
Более полные формы:
LVTE LVTH LVTP LVTR LWA LWB LWC LWD LWDR LWF LWIR LWL LWIR LWL LWMB 908 полная форма LVS? Значение LVS Что означает LVS?
Макет и проверка схемы (LVS)
Центр знаний
Сравнение устройств и возможностей подключения макета и схемы
Макет vs. Инструмент физической проверки схемы (LVS) выполняет жизненно важную функцию в качестве члена полного набора инструментов проверки ИС, обеспечивая сравнение устройств и возможностей подключения между топологией ИС и схемой. Инструмент LVS обеспечивает точную проверку схемы, поскольку он может измерять фактическую геометрию устройства на всем кристалле для полного учета физических параметров. Измеренные параметры устройства предоставляют информацию для обратной аннотации к исходной схеме и исчерпывающие данные для запуска моделирования.
Инструменты
LVS обычно используются с инструментами извлечения паразитов для измерения параметров напряжения устройства (особенно при 40 нм и ниже), для проверки электрических правил и для интерактивного внесения исправлений, чтобы сократить время устранения ошибок.
Повышение производительности в инструментах LVS достигается за счет иерархической обработки, то есть обработки повторяющегося блока только один раз, и аппаратного масштабирования, или возможности разделить задание LVS между несколькими процессорами.
Графическая среда, связанная с инструментом LVS, может предоставлять предложения по исправлению конструкции и визуальную индикацию местоположения геометрических и электрических нарушений, таких как короткие замыкания в компоновке.Перекрестное зондирование относится к способности обеспечить прямую корреляцию между физической схемой и списком соединений SPICE для помощи в отладке. Среда динамического просмотра результатов позволяет дизайнерам видеть нарушения и начинать их исправлять, как только они обнаруживаются, вместо того, чтобы ждать, пока завершится проверка правил проектирования (DRC) / LVS.
Иерархическую методологию можно усовершенствовать с помощью технологии, которая автоматически сканирует повторяющиеся общие шаблоны устройств, даже если эти шаблоны явно не определены в базе данных проекта.Выявляя неотъемлемое повторение, эта технология вводит или «внедряет» иерархию, чтобы упростить дизайн и ускорить процесс сравнения.
Инструменты
LVS также могут обеспечивать автоматическое распознавание устройств и извлечение параметров для стандартных устройств, описываемых типичными параметрами BSIM3 / 4 и PSP. Некоторые инструменты включают определяемую пользователем опцию, когда требуются более сложные или уникальные модели. При 40 нм и ниже литейные заводы определяют параметры устройств, уникальные для их производственного процесса. Некоторые из этих параметров могут быть функцией отношений между несколькими транзисторами.
Процесс LVS можно улучшить с помощью программируемого средства проверки электрических правил (ERC), которое использует определенные пользователем проверки электрических правил для автоматизации ручной проверки, подверженной ошибкам. Программируемая возможность ERC распознает сгруппированные устройства, которые подключены в соответствии с определением пользователя, и измеряет геометрические данные, связанные с идентифицированной топологией схемы. Комбинация LVS и программируемого ERC может использоваться для поиска ошибок проектирования, которые не обнаруживаются одним LVS.
Содержание страницы, изначально предоставленное Mentor Graphics
Руководство по LVS в эпоху нанометров
Компоновка и схема (LVS) — это метод проверки того, что компоновка интегральной схемы функционально идентична исходной схеме конструкции. Отладка LVS современных конструкций нанометровой эпохи не только сложна, но и требует много времени. Следовательно, сокращение времени отладки LVS при непрерывном обеспечении надежной и высокопроизводительной конструкции является требованием для разработчиков микросхем, которые хотят уложиться в сжатые сроки и превзойти ожидания клиентов.
Чтобы убедиться в правильности реализованного проекта, большие базы данных макетов необходимо проверять на этапе физической проверки в те же амбициозные сроки проекта, что и раньше.
Отчет LVS описывает сравнение макета и схемы в отношении портов, цепей и экземпляров. Если схема и макет не совпадают, расхождения указываются через пунктирную линию. «Общие результаты сравнения» дают числовые данные о портах, цепях и экземплярах, появляющихся в компоновке и схеме (также называемой источником).
Отчет дает подробную информацию об источниках ошибок в компоновке или схеме, отображая результаты сравнения.Все ошибки можно отследить, изучив отчет LVS, что позволит избежать сбоев в конструкции, которые могут привести к дорогостоящим изменениям масок и задержкам вывода системы на кристалле (SoC) на рынок.
LVS, который является частью физической проверки, проверяет, соответствует ли макет проекта своей схеме, и сверяет макет с инструкциями по технологическому процессу, предоставленными лабораториями по производству полупроводников, чтобы гарантировать, что он может быть изготовлен правильно. LVS проверяет правильность проекта с предполагаемой функциональностью, а формальная проверка сопоставляет список соединений до компоновки проекта со списком соединений после компоновки.
Эти «проверки работоспособности» должны быть выполнены перед запуском LVS:
В конструкции нет сигнала или короткого замыкания / размыкания питания.
В дизайне нет перекрытия ячеек.
Конструкция дб. и Open Artwork System Interchange Standard (OASIS) должны иметь syn.
В дизайне нет DRC базового слоя.
LVS Flow
Инструмент автоматизации электронного проектирования (EDA) выполняет LVS с помощью набора инструкций по вводу кода, обычно известного как набор правил LVS, который является руководством для инструмента проверки, чтобы предоставить инструкции и определить файлы, необходимые для LVS.
Входные данные проекта, необходимые для запуска LVS:

База данных макета OASIS или Graphical Database System (GDS)
Схема списка соединений проекта (список соединений Spice)
Файл колоды правил LVS (SVRF / TVF)
Файл опций LVS, предоставленный литейной фабрикой
Файл IP-фильтра LVS, предоставленный литейной фабрикой

Список цепей исходного макета ($ design.netlist.layout) — инструмент LVS создает список цепей макета, извлекая геометрию. :
Извлечение: Процесс извлекает устройства и их связность из физического макета, а затем генерирует интерпретацию списка соединений макета, которая будет использоваться на этапе сравнения.
Сравнение: Процесс сравнивает извлеченный список соединений со схематическим списком соединений и сообщает обо всех несоответствиях, которые затем необходимо отладить и устранить.
Если извлечение не является чистым, последующие результаты сравнения могут быть недействительными, потому что многие ошибки, указанные в результатах LVS, окажутся ошибками извлечения, а не истинными ошибками сравнения. Даже если ошибки извлечения удалены, отладка и устранение истинных несоответствий LVS на узлах передовых технологий может быть трудной и может серьезно повлиять на общее время выполнения проекта.
% {[data-embed-type = «image» data-embed-id = «5e4fefede90f882a008b45ee» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «1. Общий поток LVS во время физической проверки для всех фотоэлектрических инструментов ». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_1_LVS_Flow.5e4fec7bf39.png?auto=format&fit=max&w=1440» data-embed-caption = «1. Общий поток LVS во время физической проверки для всех фотоэлектрических инструментов.» ]}%
Шаги в потоке LVS включают (рис.1) :
GDS / OASIS: Инструмент принимает файл GDS (или OASIS) в качестве входных данных и разбивает его на основные конструктивные элементы, такие как транзисторы, диоды, конденсаторы, резисторы и т. Д .; он распознает устройства в виде слоев и форм, составляющих схему. Он также извлекает информацию о подключении между этими устройствами из файла GDS.
Список соединений схемы: Информация об устройствах вместе с их связью записывается в файл списка соединений схемы.Он также содержит физические ячейки, обычно называемые списком цепей извлеченного макета. Этот процесс известен как экстракция.
Схема списка соединений: Этот список соединений представляет собой текстовое описание схемы, которая содержит такие компоненты, как вентили. Он также имеет соединение с резисторами, конденсаторами и транзисторами.
Сравнение: Этот инструмент сравнивает электрические цепи из схематического списка соединений и извлеченного списка соединений компоновки и сообщает обо всех несоответствиях, которые затем необходимо отладить и устранить.В процессе сравнения списков соединений также используется набор правил LVS.
Отчет и результат LVS: Если два списка соединений различаются, расхождения сообщаются в форме базы данных результатов LVS, которую можно использовать для отладки проблем LVS. База данных результатов будет содержать список некорректных элементов и причину несоответствия, например неправильные сети, неправильные порты и неправильные экземпляры.
Проблемы LVS и отладка
Отчет LVS описывает сравнение макета и схемы в отношении портов, цепей и экземпляров.Если схема и макет не совпадают, расхождения указываются через пунктирную линию. «Общие результаты сравнения» дают числовые данные о портах, цепях и экземплярах, появляющихся в компоновке и схеме (также называемой источником).
LVS Общий результат сравнения показывает несоответствия (неправильное соответствие) в следующих точках:
Количество цепей
Количество портов
Проблемы с подключением
Точки неоднозначности в проекте
Сравнение ячеек
Как открыть LVS db.калибр
Сначала вы должны проверить последний файл OASIS для вашей текущей базы данных. Затем из приведенной ниже команды вы можете вызвать caliberDrv (рис. 2) :
calibredrv -64 $ design.oasis_file {Oasis файл дизайна}
% {[data-embed-type = «image» data-embed -id = «5e4ff013def5b4510a8b457c» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «2. Окно графического интерфейса Caliber показывает все типы слоев.» data-embed-src = «https: //img.electronicdesign.ru / files / base / ebm / electronicdesign / image / 2020/02 / Figure_2_How_to_open_LVS_db._In_calibre.5e4ff013565bb.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 2. Окно графического интерфейса Caliber показывает все типы слоев. «]}%
Как открыть маркер LVS:
Проверка -> Запустить RVE (рис. 3) . Затем укажите значение lvs и затем укажите указатель на calibre / lvs / svdb.
Затем проверьте неточности (рис.4) .
Отладка макета недостающих соединений и ошибка построения с ними.
% {[data-embed-type = «image» data-embed-id = «5e4ff03050bd726f038b45d8» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «3. Это окно Calibre RVE — это то место, где мы должны проверить все нарушения после его загрузки». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_3__Start_RVE.5e4ff02fbb8b8.png?auto=format&fit=max&w=1440» data-embed-caption = «3.В этом окне Calibre RVE мы должны проверить все нарушения после его загрузки. «]}%

% {[data-embed-type =» image «data-embed-id =» 5e4ff05250bd722e008b460f «data-embed- element = «span» data-embed-size = «640w» data-embed-alt = «4. В окне расхождений показаны все нарушения схемы. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_4_Check_for_discrepancies.5e4ff0523a6ee.png?auto= format & fit = max & w = 1440 «data-embed-caption =» 4.В окне несоответствий показаны все нарушения схемы. «]}%

Случай 1: Короткое замыкание
Короткое замыкание между разными цепями — наиболее распространенная проблема во время финальной ленты. Устранение этих коротких замыканий — одна из самых сложных задач. для дизайнеров.
Когда два разных слоя сетей соприкасаются друг с другом, это приведет к короткому замыканию в вашем дизайне. Короткое замыкание также может произойти, когда в определенном слое GDS два многоугольника с разным текстом макета перекрываются и не пересекаются.В примере , рис. 5, , две сигнальные цепи создают короткое замыкание между собой в дБ.
% {[data-embed-type = «image» data-embed-id = «5e4ff06fe90f882a008b45f0» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «5. В этом случае один сигнал является коротким, а другой — в металлическом слое ». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Fig5new_web.5e4ff06f26105.png?auto=format&fit=max&w=1440» data-embed-caption = «5.В этом случае один сигнал является коротким, а другой находится в металлическом слое. «]}%
В общем случае в инструменте размещения и маршрутизации нам нужно исправить короткие замыкания перед запуском LVS, одно короткое замыкание присутствует в Инструмент PNR показан на приведенном выше рисунке.
Возможные короткие замыкания включают:
Короткое замыкание между полной цепью на уровне чипа и уровнем блока.
Короткое замыкание между P / G на уровне внутреннего блока или между полным чипом и цепями блоков. Сигнал / PG короткое во время слияния иерархического дизайна.
Замыкание между DM и сигнальной / PG цепью.
После того, как Caliber LVS запустил процесс LVS и сгенерировал базу данных коротких замыканий, результаты отображаются в Caliber RVE, средстве просмотра результатов (рис. 6) .
% {[data-embed-type = «image» data-embed-id = «5e4ff096def5b4520a8b458c» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «6. Результаты сравнения приводятся после этого нарушения в Calibre. » data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_6_O Total_Comparison_Report.5e4ff09645028.png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 6. Результаты сравнения приводятся после этого нарушения в Калибре. «]}%
В отчете LVS количество цепей в источнике больше, чем в макете (рис. 7) . Если короткое замыкание присутствует в схемы, то экстрактор связности будет извлекать закороченные цепи только как единую цепь в макете и не сможет идентифицировать их как две разные цепи (рис. 8) .
% {[data-embed-type = «изображение» data-embed-id = «5e4ff0b1def5b4540a8b4581» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «7.Подробнее о нарушителях можно узнать из этого подробного отчета. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_7_LVS_Report1.5e4ff0b09e8eb.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 7. Подробнее о нарушителях можно узнать из этого подробного отчета. «]}%
% {[data-embed-type =» image «data-embed-id =» 5e4ff0cf50bd726f038b45da «data-embed-element =» span «data- embed-size = «640w» data-embed-alt = «8. В конце отчета & ldquo; неверный & rdquo; будет появляться.»data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_8_LVS_Report2.5e4ff0cf878c2.png?auto=format&fit=max&w=1440 «data-embed- caption = «8. В конце отчета отобразится «неверный». «]}%
Если короткое замыкание присутствует в LVS, будет сгенерирован один отдельный отчет с подробной информацией для короткого замыкания (рис. 9) .
% { [data-embed-type = «image» data-embed-id = «5e4ff10cdef5b4520a8b458d» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «9.В этом отчете представлена информация обо всех шортах, присутствующих в дизайне. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_9_LVS_Report_3.5e4ff10c3b032.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 9. В этом отчете представлена информация обо всех замыканиях, присутствующих в конструкции. «]}%
Случай 2: Короткое замыкание питания
Короткое замыкание питания — это актуальные проблемы подключения, которые были проанализированы и признаны короткими в процессе сравнения (рис. 10) . Разработчики могут начать отладку этих ошибок сравнения и загрузить Caliber RVE, чтобы увидеть визуальное представление макета и исходных списков соединений, используемых при запуске LVS, и отладить расхождения LVS путем параллельного сравнения схем источника и макета.
% {[data-embed-type = «image» data-embed-id = «5e4ff25650bd722c008b4619» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «10. Короткое замыкание питания в VDD и VSS ». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_10_Power_short_in_vdd___vss.5e4ff2562c852.png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 10. Короткое замыкание в питании в VDD и VSS. «]}%

Если в вашей конструкции короткое замыкание в питании, вы должны очистить его на месте и по маршруту перед переходом в подписку — в противном случае вы можете столкнуться с рядом проблем в LVS . Трудно отладить короткое замыкание питания в lvs. На рис. 11 общее сравнение дизайна показывает ошибку, а альтернативный экземпляр показывает неправильный результат из-за короткого замыкания.
% {[data-embed-type = » изображение «data-embed-id =» 5e4ff28064142e2d008b4600 «data-embed-element =» span «data-embed-size =» 640w «data-embed-alt =» 11.Этот общий отчет о результатах сравнения содержит подробную информацию о коротком замыкании. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_11_O Total_comparison_report1.5e4ff27fb7cfd.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 11. В этом общем отчете с результатами сравнения содержится подробная информация о коротком замыкании. «]}%
Далее в отчете показано отсутствие сети VSS, поскольку инструмент под цепями VDD и VSS отображается как одна цепь из-за короткого замыкания ( Инжир.12) . Инструмент сгенерирует отчет short.rpt и для короткого (рис. 13) .
% {[data-embed-type = «image» data-embed-id = «5e4ff2a2e90f882c008b4602» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «12. Неправильные сети появятся из-за несоответствия мощности ». data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_12_Incorrect_nets.5e4ff2a222593.png?auto=format&fit=max&w=1440» data-embed-caption = «12.Неправильные цепи появятся из-за несоответствия мощности. «]}%
% {[data-embed-type =» image «data-embed-id =» 5e4ff2e050bd7231008b461a «data-embed-element =» span «data-embed -size = «640w» data-embed-alt = «13. В этом макете сравнения ячеек появится разница в исходных цепях. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_13_Cell_comparison_results1.5e4ff2e0107c0. png? auto = format & fit = max & w = 1440 «data-embed-caption =» 13. В этом макете сравнения ячеек появится разница в исходных цепях.»]}%
Если количество цепей макета больше, чем исходный список цепей в разделе цепей, значит, в проекте есть шорты. Если это действительный шорт, инструмент сбросит отчет. Шорт файл в каталог результатов Caliber (Рис. 14) .
% {[data-embed-type = «image» data-embed-id = «5e4ff30664142e63018b4615» data-embed-element = «span» data-embed-size = «640w» data- embed-alt = «14. Краткий отчет показывает, присутствует ли какое-либо сокращение в дизайне. «Data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_14_Directory_results.5e4ff3060bd35.png?auto=format&fit=max&w=1440 «data-embed-caption =» 14. Краткий отчет показывает, присутствует ли какое-либо сокращение в дизайне. «]}%
Случай 3: Power Open
Открытие в дизайне происходит, когда многоугольники с одинаковым текстом макета не соединены друг с другом, или когда две цепи с одинаковыми именами цепей не соединены друг с другом.
Примечание: рекомендуется, чтобы сценарий open / Short всегда запускался в инструменте размещения и маршрутизации перед запуском LVS для обнаружения обрыва / короткого замыкания в ранняя фаза цикла проектирования.
Даже LVS не показывает, что питание открыто. Вместо этого он покажет ПРАВИЛЬНО, потому что ERC проверяет правильность подключения питания и заземления, поэтому это не отразится на LVS.
% {[data-embed-type = «image» data-embed-id = «5e4ff327e90f886e008b4616» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «15. В этом случае мощность (VDD / VSS) открыта для уровня «. data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Fig15new_web.5e4ff326d007b.png? auto = format & fit = max & w = 1440 «data-embed-caption =» 15. В этом случае для уровня открыто питание (VDD / VSS). «]}%
В , рис. 15 , LVS показывает, что в примере цепи VDD и VSS открылись.
Случай 4: Power Short с Сигнал
Короткое замыкание формируется, если соединяются два или более проводов, которые нельзя соединять вместе. На рисунке 16 показан случай, когда силовой VDD закорачивается одной из сигнальных цепей. Рисунок 17 показывает подробные ошибки LVS .
% {[data-embed-type = «image» data-embed-id = «5e4ff436e90f8829008b4610» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «16. Здесь питание (VDD / VSS) замыкается на обычную сигнальную цепь «. data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_16_Power_short_with_signal.5e4ff4361c0f7.png?auto=format&fit=max&w=1440» data-embed = «16. Здесь питание (VDD / VSS) замыкается на обычную сигнальную цепь.» ]}%
% {[data-embed-type = «image» data-embed-id = «5e4ff5d450bd7231008b4623» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «17.В общем сравнительном отчете указано & ldquo; неверное & rdquo; из-за короткого. «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_17_O Total_comparison_report2.5e4ff5d40f1d9.png?auto=format&fit=max&w=1440 «data-embed-caption =» 17. Общий отчет сравнения показывает «неправильный» из-за короткого замыкания. «]}%
Когда количество цепей источника больше, чем список цепей макета в разделе цепей, тогда в проекте существуют шорты (рис.18) .
% {[data-embed-type = «image» data-embed-id = «5e4ff61350bd722e008b4622» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «18. Отчет о несоответствии макета и источника «. data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_18_Incorrect_objects.5e4ff612c6b48.png?auto=format&fit=max&w=1440» data-embed-caption = «18. Отчет о несоответствии макета и источника.» ]}%
Случай 5: Обрыв сигнала
Обрыв образуется, если провода или компоненты, которые должны быть соединены вместе, остаются плавающими или частично соединены.Разрыв в конструкции может привести к плавающим затворам, что приведет к рассеянию мощности при коротком замыкании и даже может привести к отказу микросхемы.
В примере Рис. 19 две сигнальные сети открылись. Отчет LVS подробно описывает эти ошибки (рис. 20) .
% {[data-embed-type = «image» data-embed-id = «5e4ff635def5b43e008b4608» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «19. В этом случае открылись два обычных сигнала ». data-embed-src = «https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_19_Signal_open.5e4ff6351cfc8.png?auto=format&fit=max&w=1440 «data-embed-caption =» 19. В этом случае открылись два обычных сигнала. «]}%
% {[data-embed-type =» image «data-embed-id =» 5e4ff652def5b4540a8b4598 «data-embed-element =» span «data-embed -size = «640w» data-embed-alt = «20. В общих результатах отчета будут показаны все нарушения. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_20_O Total_comparison_report.5e4ff651d1248.png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 20. В общих результатах отчета будут показаны все нарушения. «]}%
Когда количество нетто на исходной стороне меньше, чем на стороне макета (рис. 21) , значит, в проекте есть пробелы.
% {[data-embed-type = «image» data-embed-id = «5e4ff67fe90f882a008b45fc» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «21. Отчет о несоответствии макета и источника. «Data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_21_O Total_Comparison_Report2.5e4ff67ec32c5.png?auto=format&fit=max&w=1440 «data-embed-caption =» 21. Отчет о несоответствии макета и источника. «]}%
Случай 6: конкретный экземпляр удален
Эта проблема возникает, когда дизайнер находится в цикле ручного исправления и случайно удаляет конкретный экземпляр, а затем продвигается вперед. Это потому что алгоритм LVS работает только с любым списком соединений, полученным пользователем.Если ваш исходный список соединений не содержит экземпляра x, он не будет создавать макет для этого конкретного экземпляра, и, следовательно, процесс сравнения не обнаружит проблему.
В этом случае lvs не обнаружит эту проблему и отобразит ПРАВИЛЬНО. Это потому, что он будет работать со списком соединений, который был выгружен из вашей последней базы данных — если экземпляр удаляет экземпляр из последней базы данных, он не будет отражен в списке соединений макета.
Случай 7: Отсутствующий кран для скважины
На рисунке 22 показан отсутствующий кран для скважины.Ответвительные ячейки используются для обеспечения соединения субстрата; они подключают n-well к VDD и p-sub к VSS. Эти ячейки вставляются в компоновку через равные промежутки времени на основе правил касания (расстояния от касания до затвора), определенных в файле колоды технологических правил.
% {[data-embed-type = «image» data-embed-id = «5e4ff7a3def5b4510a8b4597» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «22. В этой конструкции отсутствует ячейка для отвода скважины «. data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_22_Missing_well_tap.5e4ff7a2dbafa. png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 22. В этой конструкции отсутствует ячейка для отвода лунок. «]}%
Если мы пропустили эти ячейки, непрерывность n-лунок прекратится, и из-за этого экземпляр строки (который не является непрерывным) не будет получать питание (VDD ) (Рис. 23) . Отчет в Рис. 24 показывает этот конкретный экземпляр как неправильный.
% {[data-embed-type = «image» data-embed-id = «5e4ff7d4def5b432008b4636» data-embed- element = «span» data-embed-size = «640w» data-embed-alt = «23.Все экземпляры красного цвета относятся только к отсутствующему ряду отводов скважин. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_23_Missing_well_tap.5e4ff7d3d6b8b. png? auto = format & fit = max & w = 1440 «data-embed-caption =» 23. Все экземпляры красного цвета относятся только к отсутствующему ряду отводов скважин. «]}%
% {[data-embed-type =» image «data-embed-id =» 5e4ff80650bd726f038b45f5 «data-embed-element =» span «data-embed-size =» 640w «data-embed-alt =» 24. В этом отчете все ячейки стали & ldquo; неверными & rdquo; «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_24_LVS_results.5e4ff805a4149. png? auto = format & fit = max & w = 1440 «data-embed-caption =» 24. В этом отчете все ячейки стали «неправильными». «]}%
Как показано в отчете в Рисунок 25 , опять же на исходной стороне меньше нетто-счетчиков по сравнению со стороной макета. Открытие VDD существует в проекте, что выделено неправильными экземплярами в отчете LVS.
% {[data-embed-type = «image» data-embed-id = «5e4ff825e90f888e038b45e1» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «25. Подробный отчет показывает несоответствие между компоновкой и исходным списком соединений. » data-embed-src = «https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_25_LVS_Detailed_Report.5e4ff8255c249.png?auto=format&fit=max&w=1440» data-embed-caption = «25. Подробный отчет показывает несоответствие между компоновкой и исходным списком соединений. «]}%
Случай 8: перекрывающиеся ячейки наполнителя в базе данных.
Эта ситуация возникает, когда проектировщик находится в цикле ручной фиксации, и ячейки заполнения перекрываются друг с другом. Таким образом, мы должны запустить LVS с тот же БД. Но LVS не обнаружит эту проблему и не выдаст чистые результаты.
Случай 9: Отсутствуют ячейки наполнителя в БД.
Если вы забыли добавить наполнитель в свой дизайн и прошли через LVS, то он будет Трудно обнаружить эту проблему в отчете LVS, потому что каждая альтернативная ячейка отображается неверно из-за неоднородности N-лунок.Это приведет к отказу ERC (электрическая проверка правил) и выдаст плавающие нарушения n-скважины (Рис. 26) .
% {[data-embed-type = «image» data-embed-id = «5e4ff84850bd7238008b4627» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «26. Проверка электрических правил выявила нарушения плавающих n-скважин «. data-embed-src = «https://img. electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Fig26new_web.5e4ff847a37a5.png?auto=format&fit=max&w=1440″ data-embed-caption = «26.Проверка электрических правил выявила нарушения плавающих n-лунок. «]}%
В основном, заполнители будут обеспечивать непрерывность питания / заземления и n-лунок. Между стандартными ячейками будут разрывы питания / заземления (пустое пространство), создавая неправильные ячейки в отчете (рис. 27) . В результате не каждая ячейка будет иметь подключение к электросети / земле, что делает ее неправильной ячейкой.
% {[data-embed-type = «image» data-embed -id = «5e4ff86b64142e33008b4618» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «27.В отчете ERC указываются нарушения плавающих n-лунок из-за отсутствия наполнителя в конструкции. «Data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2020/02/Figure_27_O Total_Comparison_Report .5e4ff86b15e8e.png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 27. Отчет ERC указывает на нарушения с плавающей n-лункой из-за отсутствия наполнителя в конструкции. «]}%
Заключение
В статье рассмотрены некоторые общие отладки, которые используются, когда вам нужно проанализировать результаты LVS.Если мы будем отлаживать LVS шаг за шагом, это поможет нам глубже понять ошибку, а режим GUI поможет понять глубину несоответствия. Использование этого углового случая может быть полезно при итерациях физической проверки для отладки LVS.
Четна Джайсвал — старший инженер, Сандип Джайн — технический руководитель, а Мрунал Мирани — инженер по физическому дизайну в eInfochips.
Проверка — NCSU EDA Wiki
Что такое DRC, извлечение и LVS?
- DRC означает «Проверка правил проектирования».У литейных заводов IC есть наборы правил проектирования, которые гарантируют, что конструкции могут быть изготовлены надежно и воспроизводимо. DRC проверяет, не нарушает ли ваш макет какие-либо из этих правил.
- Extraction собирает информацию об устройстве (например, транзисторе, конденсаторе) и подключениях из вашего макета; эту информацию можно использовать для построения списка соединений.
- LVS расшифровывается как Layout Versus Schematic; он проверяет, что ваш макет и схема топологически эквивалентны, то есть списки соединений совпадают.
Пояснения ко всем вариантам извлечения можно найти в нашем страница извлечения.Вы также можете прочитать о Проверка Diva (DRC, извлечение и LVS) в целом на наша расширенная страница.
Экстрактор должен автоматически извлекать «спроектированный» конденсатор, при условии, что он соответствует одному из следующих критериев:
- в нем используется одна из опциональных для процесса пар слоев «высокой емкости»
, то есть poly / polycap, metal6 / metalcap, metal5 / metalcap, poly / cwell или poly / elec
- он отмечен слоем маркера cap_id (т.е. прямоугольник
на слое cap_id полностью перекрывает прямоугольники, составляющие конденсатор)
Если ваш конденсатор соответствует хотя бы одному из вышеперечисленных критериев, и экстрактор не извлекает его должным образом, пожалуйста отправьте нам отчет об ошибке.
Есть три быстрые вещи, которые нужно проверить:
- Убедитесь, что переключатель Extract_parasitic_caps в форме извлечения включен. (Нажмите кнопку «Установить переключатели», затем нажмите Extract_parasitic_caps.)
- Проверьте значение NCSU_parasiticCapIgnoreThreshold (по умолчанию 2fF). Конденсаторы ниже этого значения отфильтровываются. Например, чтобы установить это значение на 10fF, введите NCSU_parasiticCapIgnoreThreshold = 10e-15 в CIW. (Значение по умолчанию для этой переменной установлено в skill / globalData.ил.)
- Проверьте раздел «Паразитные емкости» внизу файла techfile / layerDefinitions.tf, чтобы убедиться, что паразитные значения определены для процесса, в котором вы работаете.
Проверьте эти вещи:
- Извлечение резистора было введено в CDK 0.99.6. Убедитесь, что ваша версия CDK (в частности, файлы правил Diva) достаточно актуальна.
- Извлечение резистора работает только для резисторов poly, elec (poly2) и nwell.
Также имейте в виду, что CDK (пока) не поддерживает извлечение паразитных резисторов.
Ладно, все это сделал, а резисторов по-прежнему нет!
Используя правила извлечения CDK, Diva будет извлекать только следующие конструкции в качестве резисторов:
- nwell перекрывается res_id
- поли, наложенная на res_id
- поли с перекрытием sblock
- elec перекрывается res_id
- elec перекрывается высоким разрешением
Обычно ваш резистор должен выглядеть примерно так:
На этой схеме показан резистор poly / sblock.Хотя этот пример показывает одна прямая длина поли внутри прямоугольника sblock, это нормально, если есть загибы (т.е. змеевиковые резисторы в порядке) — экстрактор применяет поправочный коэффициент к значению сопротивления по углам изгибы. Однако учтите, что контакты должны быть вне прямоугольника res_id / sblock / highres.
Только для расчета сопротивления poly / elec / nwell внутри прямоугольника res_id / sblock / highres считается. Например, на приведенном выше рисунке сопротивление равно рассчитывается с использованием длины 4.2 мкм и шириной 1,2 мкм (т.е. 3,5 квадрата).
FYI, sblock и highres — это слои «маски», которые превращаются в настоящие физические маски. С другой стороны, слой res_id — это просто слой «узнавания», который сообщает Diva, что вы собираетесь poly / elec / n под ним должен быть резистор.
Если вы работаете в библиотеке дизайна, созданной до версии 0.99.6. был установлен, свойство слоя SheetResistance (определено в techfile / layerDefinitions.tf), который используется для расчета номинал резистора почти наверняка не существует.Увидеть документ, охватывающий извлечение резистора для инструкции о том, как добавить необходимые свойства в вашу технологическую библиотеку.
Я знаю, что мой макет и схема эквивалентны. Так почему же LVS говорит, что списки соединений не совпадают?
В форме LVS убедитесь, что файл правил и библиотека правил заполните имя divaLVS.rul и имя вашего технологическая библиотека соответственно. (Это должно обрабатываться автоматически, но проверьте на всякий случай.) Иначе Дива могла бы не применять все Соответствующие правила LVS так и должны быть.(Обратите внимание, что если вы изменили LVS правила с помощью формы «NCSU-> Изменить LVS Rules …», формы LVS будет иметь имя вашей библиотеки дизайна в поле библиотеки правил. Это ОК.)
Когда я запускаю LVS, он терпит неудачу, и списки соединений содержат такие строки, как: Для element / M0 не найдено свойство формата элемента. Что происходит?
Вероятно, вам нужно установить переменную среды оболочки CDS_Netlisting_Mode в аналоговый. Для csh или tcsh, введите setenv CDS_Netlisting_Mode Аналог в окне оболочки перед запуском Cadence.
Когда я запускаю LVS, происходит сбой, и в выходном журнале появляется следующая ошибка: * Ошибка * Не удалось определить имя узла для терминала ‘progn (bn)’ …. Что происходит?
Вы обычно видите это на схеме, содержащей трехконтактный MOS символы ([np] mos из NCSU_Analog_Parts), но имеет ни каких-либо цифровых ворот (из NCSU_Digital_Parts), ни vdd! / gnd! сети. По умолчанию три оконечных устройства MOS имеют их основные узлы подключены к «vdd!» (pmos) или «земля!» (nmos), так что если Netlister не может найти сеть с таким названием, он будет жаловаться.В цифровые ворота уже включают vdd! / gnd! сети, поэтому вы не видите эту ошибку в схеме, в которой есть какие-либо экземпляры ворот.
Самое простое решение — создать экземпляр vdd! а также земля! символы (из категории Supply_Nets NCSU_Analog_Parts) в вашей схеме. Вам не нужно подключаться их ни к чему; дело в том, чтобы сделать сети с необходимыми имена.
В качестве альтернативы можно напрямую изменить соединение массового узла. Редактировать свойства транзистора (выберите транзистор и нажмите q) и просто введите желаемое сетевое имя в поле «Bulk node connection» поле.
LVS проходит, но я знаю, что размеры некоторых моих транзисторов не совпадают. Почему это прошло?
Вероятно, потому что вы не сказали ему проверить размер транзистора. несоответствия. Выберите пункт меню «NCSU-> Изменить правила LVS …» и установите флажок «Сравнить параметры FET», если хотите, чтобы LVS предупреждал Вы не подходите по размеру. Взгляни на все параметры LVS, которые вы можете установить.
Diva создает множество временных файлов (по умолчанию в текущем каталог), и если он исчерпает пространство, он может выйти из строя.Вы можете сказать Диве где хранить эти файлы, задав переменную окружения DRCTEMPDIR перед запуском Cadence. Синтаксис (csh): setenv DRCTEMPDIR «dir1 [dir2] [dir3] […]». Температура файлы затем сохраняются в этих каталогах.
— Слипа, 12:06, 27 февраля 2006 г. (EST)
Руководство для начинающих по исключениям из экспортных лицензий
В моем предыдущем сообщении в блоге я описал, как определить, нужна ли вам экспортная лицензия, указав причины для контроля и проверив диаграмму страны торговли.В этой статье я опишу, как определить, доступны ли какие-либо исключения экспортной лицензии, и как использовать эти исключения.
Что такое исключение из экспортной лицензии?
Исключение из лицензии — это причина, по которой вам может не потребоваться экспортная лицензия для партии, для которой обычно требуется лицензия. Поскольку существует несколько причин, по которым вам может не понадобиться лицензия, существует несколько типов лицензионных исключений.
Каждый из них определяется трехбуквенным сокращением или акронимом.Описание каждого типа исключений из лицензий, а также информация об исключениях из лицензий в более общем плане можно найти в Своде федеральных правил 15 CFR, часть 740.
Использование исключения из лицензии
Мы будем использовать тот же пример, что и в моем последнем сообщении в блоге: экспорт фторированных деталей и компонентов в Алжир. Эти товары классифицируются с классификационным номером экспортного контроля (ECCN) 1A001 в Списке коммерческого контроля (CCL). Под заголовком вы можете увидеть, что перечислены два исключения из лицензии: LVS и GBS.
(В предыдущей версии этого сообщения в блоге я также цитировал исключение из лицензии CIV. Однако CIV больше не является действительным исключением из лицензии.)
LVS предназначен для отправлений ограниченной стоимости (740,3). GBS предназначен для поставок в страны группы B (740,4).
По позиции 1A001 LVS имеет стоимость 5000 долларов. Это означает, что существует предел в 5000 долларов США для одного заказа, чтобы иметь право на лицензионное исключение LVS. Это число (в данном случае 5000 долларов США) относится к чистой стоимости товаров в одном заказе.
Заказы, стоимость которых превышает определенный лимит, не могут быть разделены для соответствия применимому лимиту в долларах LVS. Однако заказы, отвечающие всем требованиям LVS, включая применимый лимит LVS в долларах, могут быть разделены между двумя или более отправлениями.
Общая стоимость экспорта за календарный год одному и тому же конечному или промежуточному получателю предметов, классифицированных по одной ECCN, не может превышать в 12 раз предельную стоимость LVS для этого ECCN.
В соответствии с ECCN 1A001 GBS помечен как «N / A», что означает «Неприменимо.Это означает, что исключение лицензии GBS не доступно для заказов под заголовком 1A001.
При подаче заявки через автоматизированную систему экспорта (AES) вам необходимо будет ввести код исключения лицензии, который вы используете. Программное обеспечение экспорта Shipping Solutions позволяет вам делать это, используя ту же информацию, которую вы вводите для своих экспортных документов, экономя время и делая вашу документацию и процесс соответствия более точным, устраняя избыточный ввод данных.
Важно прочитать всю информацию, указанную под заголовком.В нашем примере, использующем ECCN 1A001, мы можем видеть, что если предметы «специально разработаны» или модифицированы для ракет или предметов из Списка боеприпасов США (USML), то эти предметы подпадают под действие Правил международной торговли оружием (ITAR). а не Правила экспортного контроля (EAR).
Исключения из других экспортных лицензий
LVS и GBS являются наиболее распространенными исключениями из лицензий, но вы можете встретить и другие, такие как STA (разрешение на стратегическую торговлю), TSR (технология и программное обеспечение с ограничениями), APP (компьютеры) и ENC (продукты, программное обеспечение и технологии для шифрования).Некоторые, например TSR, обычно говорят «Да» или «Н / Д» рядом с акронимом исключения из лицензии, указанным под заголовком для определенного типа продукта.
Иногда включает условие. Например, он может сказать что-то вроде «Да, кроме недоступности для MT», что будет означать, что это исключение лицензии недоступно, если вам требуется экспортная лицензия по причине MT (Missile Tech). Другой пример — под ECCN 3A001, где написано «CIV: Да для 3A001.a.3, a.7 и a.11», что означает, что это исключение лицензии конкретно применяется только к этим подзаголовкам.
Другие, например STA, часто имеют особые условия, требующие от вас ссылки на определенные части EAR, чтобы определить, можете ли вы использовать исключение лицензии. То, как работает каждое исключение лицензии, может немного отличаться в зависимости от того, какой заголовок вы просматриваете, поэтому убедитесь, что вы читаете информацию, представленную под каждым соответствующим заголовком в CCL, чтобы определить, доступно ли исключение лицензии, и если да, какое лицензионное исключение и какие условия должны быть выполнены, чтобы иметь возможность использовать лицензионное исключение.
