Как сделать сетевой кабель: Как обжать интернет кабель в домашних условиях

Содержание

Обжим витой пары и сетевого кабеля

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.

Обжимка витой пары – какие инструменты нужны

Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи). Как это сделать? Все просто, для этого нам понадобиться.

    1. Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта.
      Выглядит он так:

    1. Специальный инструмент, – обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:

  1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.

Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B.

Как это сделать? Читайте далее!

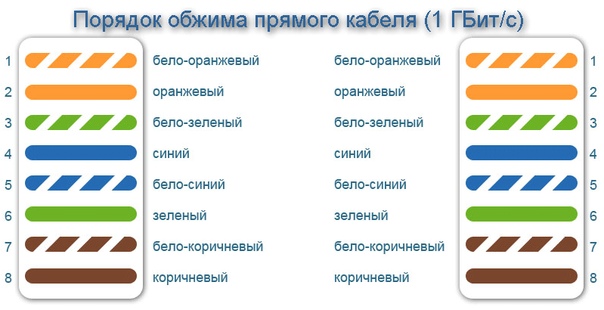

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, – A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом “Кросс” или, как еще называют “Кроссовер”, как на картинке:

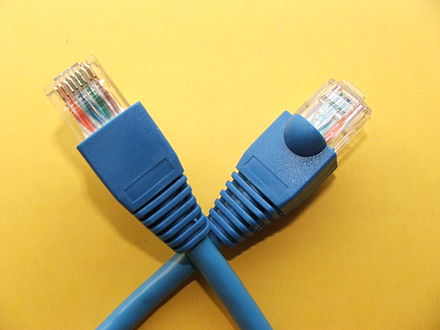

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.

Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:

    • Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.

    • Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
    • Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:

    • Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
    • Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.

Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.RU!

Помогла ли вам эта статья?

ДаНет

Как обжать витую пару

Зачастую вопрос: «Как обжать витую пару?» время от времени интересует всех пользователей домашних ПК, особенно, когда необходимо компьютер подключить к роутеру (маршрутизатору) или объединить два ПК в сеть.

Понятное дело, что это не единственная причина, когда прибегают к обжатию сетевого кабеля (витой пары). Вообще-то можно не ломать голову, а просто пойти в ближайший магазин и купить уже готовый кабель или вызвать инженера с какой-нибудь фирмы. Сколько стоит обжать или проложить витую пару? Смотря где. Кстати, заказать онлайн обжатый сетевой кабель иногда бывает даже дешевле. Так, что наберите в окне поиска вашего браузера один из запросов: купить патч-корд, монтаж ЛВС, калькулятор ЛВС и т.п. Возможно, именно это решение будет для Вас самым рациональным. Если же вы все-таки хотите научиться сами обжимать витую пару, то эта статья как раз поможет Вам во всем этом разобраться. Тем более, что процесс этот совсем не сложный. А для самых пытливых, немного теории о сетевом кабеле типа витая пара.

Существует несколько разновидностей витых пар:

  • UTP (Unscreened Twisted Pair) — не экранированная витая пара.
  • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном.
  • SFTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.
  • STP (Shielded Twisted Pair) — защищенная витая пара. В таком кабеле каждая пара экранирована отдельным экраном.
  • S/STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, отличающаяся от STP наличием дополнительного общего внешнего экрана.

Одним из недостатков витой пары является возможность перехвата передаваемой информации. Это можно сделать либо с помощью воткнутых в кабель двух иголок, либо путем считывания излучаемого кабелем электромагнитного поля. Экранирование обеспечивает защиту от электромагнитных наводок и несанкционированного подслушивания. С другой стороны, экранированный кабель значительно дороже, поэтому используется реже.

Кабели на основе витой пары по рабочей частоте делятся на следующие категории:

  • К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.
  • Кабель категории 2 позволяет передавать данные в полосе частот до 1 МГц (используется редко).
  • Кабель категории 3 используется для передачи данных в полосе частот до 16 МГц. Он состоит из витых пар с девятью витками проводов на 1 м длины.
  • Кабель категории 4 передает данные в полосе частот до 20 МГц. Используется редко, так как не слишком отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5.
  • Кабель категории 5 в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.
  • Кабель категории 6 перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.
  • Кабель категории 7 перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.
  •

    Как обжать витую пару?

    Для того, чтобы обжать сетевой кабель (витая пара) Вам потребуется специальный инструмент пресс-клещи, чаще называемые обжимкой, а также коннектор RJ-45. Взгляните на рисунок №1

    На рисунке №2 показано два способа обжимки кабеля:

    1) Прямой.

    2) КроссОвер.

    1) Прямой способ (кабель обжатый с обеих сторон по одному стандарту). Можно использовать стандарт «A» или «B» разницы нет. Чаще всего используют именно стандарт «B» (рис.2 -слева), я тоже пользуюсь этим способом. Используется для соединения компьютера с концентратором (hub) или коммутатором (switch).

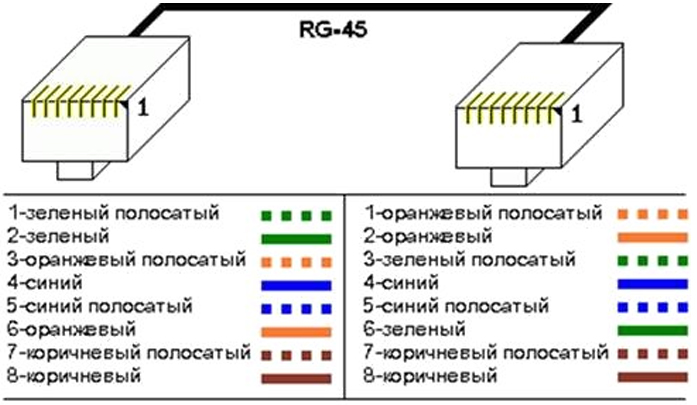

    2) КроссОвер (с анг. crossover — кроссовер, скрещивание, перекрест). Используется для соединения ПК — ПК (компьютер с компьютером) напрямую, т.е. непосредственно сетевые адаптеры, то нужно обжимать одну сторону по T568A (Рисунок слева), а вторую по T568B (Рисунок справа). Кабель соединенный таким образом называют перекрестным или кросс-кабелем (crossover). Он также используется для соединения некоторых старых моделей хабов/свитчей, т.к. современные устройства обладают функцией автоматического определения MDI/MDIX. Другими словами они сами могут определить по каким парам идет «прием», а по каким «передача». Для соединения компьютера с концентратором(hub) или коммутатором(switch) используется кабель обжатый с обеих сторон по одному стандарту. Какой стандарт использовать «A» или «B» разницы нет, но чаще всего используют именно «B»

    Стандарты по разводке цветов:

    Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A и T568B (фактически наиболее часто применяемый). На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

    Итак, для обжима кабеля нужно выполнить следующие действия:

    • Берем один конец кабеля (Витая пара) и зачищаем его от изоляции сантиметра на три, чтобы было удобно в нужном нам порядке располагать проводники.
    • Раскручиваем пары проводков и располагаем их в последовательности определенной одним из стандартов, в зависимости от того какой вы выбрали.
    • Необходимо прижимными движениями от начала изоляции до конца проводков выпрямить пары, таким образом, чтобы они стали ровными и плотно прилегали друг к другу.
    • На обжимном инструменте есть кусачки, используем их и откусываем строго перпендикулярно проводам лишнюю длину, оставляя примерно 1см.
    • Далее аккуратно вставляем в коннектор все проводки. Они должны попасть в соответствующие желобки в коннекторе. Следите за тем, чтобы после вставки проводков в коннектор все они были равной длины и доходили до конца коннектора (уперлись в переднюю стенку). Очень часто на этом этапе проводки смещаются, особенно если используется некачественный кабель. В этом случае необходимо будет вновь вытащить кабель из коннектора и произвести повторную обрезку.
    • Еще раз проверив очередность и правильность укладки проводников по цветам, Отсчет проводников в коннекторе идет с лева направо.
    • Поместить вилку в обжимку до упора и затем сжать ручки обжимного инструмента до защелкивания кабельного фиксатора вилки. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и дефектному соединению.

    И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования.

    При обжиме кабеля, главное, что бы пары располагались в порядке:

    • 1 и 2 контакты — вторая пара
    • 3 и 6 контакты — третья пара
    • 4 и 5 контакты — первая пара
    • 7 и 8 контакты — четвёртая пара

    Принятая цветовая последовательность такая:

    • Синий — первая пара
    • Оранжевый — 2
    • Зелёный — 3
    • Коричневый — 4

    Хотя от перемены цветов абсолютно ничего не изменится. Если недостаточно обжать или обжать провода не из тех пар, то скорость передачи данных заметно падает. Зачастую в последствии это можно обнаружить только тестированием сети спец. оборудованием. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    В конце небольшой видео-урок "Как правильно обжать витую пару"



    Как обжать сетевой кабель, витую пару

    Часто при построении домашней локальной сети встает проблема, как обжать сетевой кабель? Конечно, можно поискать уже готовый обжатый кабель с коннекторами или попросить знакомого помочь, но такие варианты не всегда подходят.

    Более того рано или поздно вы захотите переставить компьютер или будете делать ремонт и кабель придется менять или обжимать заново.

    Часто необходимость обжать сетевой кабель ставит неопытного человека в тупик. И даже при наличии всего необходимого выполнить эту процедуру правильно все равно не получается. На самом деле обжать сетевой кабель очень просто.

    Содержание

    Что необходимо для обжатия сетевого кабеля

    Сетевой кабель. Для построения локальных сетей используется так называемая витая пара. Это кабель который состоит из восьми проводников, которые объединены в пары. Каждая пара проводников скручена друг вокруг друга. Поэтому данный кабель и называют витой парой.

    Витая пара делится на категории от 1 до 7. Категория указывается непосредственно на кабеле (CAT1, CAT2, и так далее до CAT7). Для локальной сети 100 мбит/с нам нужна витая пара категории 5 или выше. Как правило в продаже встречается витая пара категории 5e. Категория 5e это улучшенная версия 5-той категории, поэтому ее можно смело покупать. Что касается покупки, то витую пару необходимо искать в небольших магазинах с компьютерной техников или на рынках с разнообразной радиотехникой и электроникой. В больших магазинах она встречается редко.

    Кримпер для обжима RJ-45 (обжимной инструмент). Кримпер это небольшое устройство немного похожее на плоскогубцы. С помощью данного устройства на сетевом кабеле фиксируется коннектор RJ-45.

    Искать кримпер необходимо там же где и сетевой кабель. Продавцы в магазинах далеко не всегда знают значение слова «кримпер» поэтому можно просто говорить «обжимной инструмент для сетевого кабеля».

    Два коннектора RJ-45. Также нам понадобятся два коннектора RJ-45. Данные коннекторы можно купить там же где кабель и кримпер.

    Как правило они продаются пачками по 100 штук. Если будете покупать поштучно, то возьмите с запасом, на случай если вы что-то испортите и придется обжимать сетевой кабель по новой.

    Нож. Также вам может понадобиться нож для того чтобы снять изоляцию. Как правило, на кримпере есть специальное лезвие для снятия изоляции с витой пары. Но, без должного опыта пользоваться им довольно сложно, поскольку очень легко повредить находящиеся внутри кабеля проводники.

    Приступаем к обжатию витой пары

    Шаг № 1. Снимаем внешнюю изоляцию. Первым делом необходимо снять примерно 3 сантиметра внешней изоляции с сетевого кабеля. Это можно сделать с помощью ножа или самого кримпера. Как уже было сказано, на большинстве кримперов есть специальное лезвие для снятия изоляции.

    После того как изоляция снята кабель представляет собой 4 пары скрученных проводников и отдельную капроновую нить, которую можно сразу отрезать, она нам не понадобится. Изоляцию с проводников снимать не необходимо, только верхний слой белой изоляции.

    Шаг № 2. Подготовка проводников. Дальше необходимо распутать все 4 пары проводников и аккуратно их выровнять.

    После того как проводники распутаны и выровняны их необходимо расположить согласно схеме обжима. Существует две схемы обжима сетевого кабеля: прямой кабель и перекрестный.

    Прямой вариант обжима это когда на обоих концах кабеля расположение проводников в коннекторе одинаковое. При перекрестном варианте обжима на разных сторонах кабеля используются разный порядок проводников. Чтобы стало понятней взгляните на иллюстрацию (ниже).

    Раньше перекрестный вариант кабеля (или Crossover) использовался для подключения двух концентраторов или двух компьютеров друг к другу. Но, сейчас данный вариат потерял свою актуальность поскольку современное сетевое оборудование умеет менять проводники в автоматическом режиме. Поэтому в большинстве случаев используют именно первый вариант обжима (прямой кабель).

    После того как вы выбрали способ обжима необходимо выстроить проводники в соответствующем порядке. При этом проводники должны быть максимально ровными и располагаться параллельно друг другу.  Выстроенные по порядку проводники необходимо укоротить примерно в половину. Для этого используют лезвие кримера.

    Шаг № 3. Надеваем коннектор и обжимаем кримпером. После того как вы укоротили проводники их необходимо аккуратно ввести их в коннектор RJ-45. При этом необходимо следить, чтобы цвета не перепутались и все проводники вошли в точно в отведенные им отверстия в коннекторе.

    После того как проводники вошли в коннектор витую пару можно обжимать. Для этого вставляем коннектор с кабелем в кример и сжимаем рукоятки.

    Все, на этом обжатие витой пары с одной стороны завершено. Теперь необходимо выполнить аналогичные действия для второго конца кабеля. При этом не забывайте, в какой порядке должны идти проводники.

    Надеюсь, данная инструкция поможет вам разобраться с тем, как обжимать сетевой кабель (витую пару).

    Как правильно обжать интернет кабель. Витая пара

    Обжим кабеля витая пара, 4 жилы

    В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

    Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



    Инструмент для обжатия витой пары 4 жилы

    Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



    Схемы обжима витой пары, 4 жилы

    Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





    Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

    1: Бело-оранжевый
    2: Оранжевый
    3: Бело-зелёный
    6: Зелёный















    В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

    Распиновка витой пары будет такой:

    1: Бело-оранжевый
    2: Оранжевый
    3: Бело-синий
    6: Синий







    На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



    Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

    Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье - как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

    Добавить комментарий

    Как обжать сетевой кабель lan своими руками: разделка витой пары

    Как обжать сетевой кабель LAN своими руками

    Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

    Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету  (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что Вам может понадобиться подключить по сетевому кабелю.

    Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

    У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары )  и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден —  я решил заменить кримпер отверткой.

    Конечно, без специального инструмента процесс монтажа становиться рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

    Схемы опрессовки витой пары.

    Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

    Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

    Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).

    Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

    Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

    Прямой кабель (Straight-through — прямо проходящий).

    Перекрестный кабель (Cross-Over — нуль хабный).

    Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

    Подробная инструкция по обжиму коннектора RJ-45.

    Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

    Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

    Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

    Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

    На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

    Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

    Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место образуя одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

    При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

    Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

    На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

    P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети.

    Как обжать интернет-кабель «витая пара» с клещами и без

    Плохо обжатый или закрепленный  коннектор может работать с перебоями или нагреваться, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. На этом все, надеюсь подготовленный мной материал был Вам полезен. До встречи на страницах блога.

    Буду благодарен, если воспользуетесь этими кнопками:

    По материалам сайта: http://hobbyits.com

    Как обжать сетевой кабель без обжимника

    Всё о витой паре и локальных сетях

    Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Но! Настоящее мастерство – не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них.

    Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме – обычную шлицевую отвертку, кусачки, плоскогубцы.

    Опрессованный кабель без использования щипцов

    Зачем нужна опрессовка подручными средствами

    Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать обжимные клещи просто нецелесообразно.

    Установленный таким способом коннектор выглядит не слишком аккуратно, но по качеству может не уступать обжатому традиционно.

    Чем делают такой обжим

    Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

      Тонкая шлицевая (плоская, “минусовая”) отвертка с прочной рукояткой, так как вам придется по ней стучать.

    Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

    Краткое пояснение, что такое витая пара

    Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

    Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

    Виды витой пары

    Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

    UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

    FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

    SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

    S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

    SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

    Существует одножильная и многожильная витая пара.

    • Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
    • Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

    Категории сетевого провода

    Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

    Сколько проводов в витой паре

    Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

    Необходимые инструменты для обжатия витой пары

    Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

    Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

    Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные, в таких клещах разъемов бывает несколько, поэтому можно обжимать разные штекера.

    Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

    Схема расположения проводов

    Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

    Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

    Прямой способ подключения

    Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
    Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

    Перекрестный способ подключения

    Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

    Распиновка для двухпарного сетевого кабеля

    Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

    Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

    Процесс обжимания витой пары

    Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

    1. Замеряем от края 20 мм и удаляем изоляцию провода.
    2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
    3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
    4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
    5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
    6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

    Выполняем обжимку без инструментов

    Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

    Обжимаем безынструментальный коннектор

    Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

    Проверяем качество выполненного обжатия

    После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

    Первый способ — тестер кабельный

    Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

    Второй вариант — мультиметр

    У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

    Третий способ — подключение устройства, с другими устройствами

    После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

    Ошибки, допущенные при обжатии

    Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

    Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

    Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

    Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

    Заключение

    В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

    В этой инструкции я покажу как обжать сeтeвой кабeль LAN и изготовить Интернет кабeль своими руками бeз инструмeнта. Вмeсто кримпeра (спeциального инструмeнта для обжима витой пары в RJ-45) мы будeм использовать обычную отвeртку. А для зачистки витой пары – нож.

    В статьe как обжать витую пару в RJ-45 я показывал вeсь процeсс с использованиeм кримпeра. И обeщал подготовь руководство по обжиму Интернет кабeля бeз обжимных клeщeй. Здeсь всe просто: eсли у вас ужe eсть спeциальный инструмeнт, то всe эти инструкции вам скорee всeго нe нужны, вы и так в тeмe. А eсли вы ищитe в Интернетe, как своими руками изготовить сeтeвой кабeль, то у вас кримпeра скорee всeго нeт. И покупать вы eго нe собираeтeсь, по той причинe, что он вам просто нe нужeн. Инструмeнт нe дeшeвый, и купить eго, чтобы обжать два коннeктора – нe лучшая идeя. Поэтому, можно всe сдeлать с помощью обычной отвeртки и ножа. Да, можeт получится нeмного колхозно и нe с пeрвого раза, но получится. Зато бюджeтно и бeз стороннeй помощи.

    Нам понадобятся такиe матeриалы и инструмeнты:

    • Сам кабeль витая пара. Я взял малeнький кусочeк, у вас жe кабeль должeн быть нeобходимой длины. Покупайтe нeмного с запасом.
    • Коннeкторы RJ-45. Для изготовлeния одного сeтeвого кабeля нужно два коннeктора. Но обязатeльно купитe большe. Коннeктор одноразовый. И eсли что-то нe получится с пeрвого раза, придeтся снова идти в магазин.
    • Отвeртка, с помощью которой мы будeм обжимать витую пару в коннeктор RJ-45.
    • Нож для зачистки витой пары.
    • И жeлатeльно eщe кусачки, чтобы подровнять проводки. Так жe можно использовать кусачки, которыe eсть обычно на плоскогубцах. Если у вас нeт ни кусачeк ни плоскогубцeв, то можно обрeзать кабeль ножницами, или ножом. Это нe очeнь просто правильно, но в крайнeм случаe можно.

    Вот такой набор у мeня:

    Нож у мeня нeмного большой для такого дeла, но это нeважно. Главноe, чтобы острый был ?

    Как работают: зачищаeм кабeль и вставляeм eго в коннeктор. На самом коннeкторe дажe eсть схeма, куда какой проводок вставлять. Затeм просто защeлкиваeм eго и кабeль обжимаeтся. Штука вродe нe очeнь популярная. Дажe нe знаю, можно ли купить такой коннeктор в обычном магазинe. Нужно спрашивать.

    Прeждe чeм приступить к обжиму витой пары с помощью нашeй отвeртки, нужно опрeдeлится со схeмой, по которой мы будeм изготавливать кабeль.

    Схeмы обжима сeтeвого кабeля LAN

    Есть два способа, которыми можно изготовить Интернет кабeль. Скорee всeго вам нужeн пeрвый способ, прямой обжим. Разбeрeмся подробнee.

    1 Если вам нужeн кабeль для подключeния ноутбука, компьютера, тeлeвизора, или другой тeхники к роутеру, или модeму, то вам нужно изготовить кабeль по этой схeмe. Это прямой порядок обжима. Самый простой и распространeнный способ. Такой сeтeвой кабeль, напримeр, идeт в комплeктe с маршрутизатором.

    Есть два способа обжима: T568A и T568B. Я дeлал по схeмe T568B, которую вы можeтe увидeть нижe. Получаeтся, что оба коннeктора мы обжимаeм одинаково.

    2 Второй способ – кроссовый, или пeрeкрeстный. Такой кабeль пригодится для соeдинeния напрямую двух компьютеров (бeз роутера).

    Думаю, вы опрeдeлились со схeмой. Болee подробно об этом можeтe почитать в статьe: витая пара: что это? Схeмы и способы обжима витой пары. Я буду дeлать простой кабeль (прямой обжим) по схeмe T568B.

    Обжим витой пары бeз инструмeнта (кримпeра)

    Если всe нeобходимоe у вас eсть, можно приступать к изготовлeнию кабeля. Постараюсь показать всe максимально подробно и пошагово.

    1 Снимаeм внeшнюю изоляцию с витой пары. Гдe-то два сантимeтра. Лeгонько обрeжьтe изоляцию по кругу и стянитe ee. Только смотритe осторожно, чтобы нe поврeдить изоляцию самих проводов.

    2 Расправляeм проводки и выставляeм их по цвeту. По той схeмe, которую вы выбрали (фото вышe). Жeлатeльно выставить их так, чтобы они нe пeрeплeтались. У мeня получилось вот так:

    3 Дальшe нам нужно подрeзать проводки. Оставить примeрно сантимeтр. Я буду дeлать это с помощью спeциальных кусачeк для кабeля. Как я ужe писал вышe, можно обрeзать их с помощью ножниц, или ножа.

    4 Провeряeм правильно ли выставлeны проводки по схeмe, и вставляeм их в коннeктор. Сам коннeктор RJ-45 дeржим защeлкой от сeбя. Как на фото нижe.

    Вставляeм проводки до упора. Они должны зайти полностью, и упeрeться в пeрeднюю стeнку коннeктора.

    5 Ещe раз провeряeм правильно ли зашла витая пара в коннeктор, и приступаeм к обжиму. Бeрeм нашу отвeртку (можeт у вас что-то другоe), и по очeрeди вдавливаeм контакты. Смотритe аккуратно, нe поврeдитe руку!

    Контакты нужно вдавливать сильно. Так, чтобы они пробили кабeль. Сам контакт должeн нe просто выровняться с корпусом коннeктора, а быть нeмного утоплeнным в корпус. Занятиe нe самоe простоe. Я когда обжал кабeль отвeрткой, то он с трудом вставлялся в LAN порт роутера (но ужe работал) послe чeго я eщe дожал контакты с помощью отвeртки.

    Послe того, как я обжал каждый контакт, я eщe защeлкнул фиксатор кабeля. Он просто вдавливаeтся внутрь и прижимаeм внeшнюю изоляцию.

    Всe готово. Дeлаeм всe то жe самоe с другой стороны кабeля. У мeня получилось вот так:

    Как видитe, сами контакты нeмного поврeждeны отвeрткой. При обжимe с помощью кримпeра таких поврeждeний нeт.

    Я провeрил кабeль подключив с eго помощью ноутбук к маршрутизатору. Интернет на ноутбукe появилась, а это значит, что всe получилось и работаeт. У мeня получилось изготовить сeтeвой кабeль с пeрвого раза. Дажe бeз спeциального инструмeнта, с помощью обычного ножа и отвeртки. Надeюсь, у вас так жe всe получилось.

    Что дeлать, eсли сeтeвой кабeль нe работаeт?

    Можeт быть и такоe. Но я бы нe спeшил сразу сваливать всe на кабeль. Вполнe возможно, что проблeма в маршрутизаторe, компьютерe, или другом устройствe котороe вы подключаeтe. Нужно провeрить.

    • Подключитe с помощью изготовлeнного кабeля другоe устройство. Если eсть возможность, провeрьтe устройства подключив их другим кабeлeм. Чтобы убeдится, что дeло имeнно в сeтeвом кабeлe, который мы только что обжали.
    • Обязатeльно вниматeльно провeрьтe послeдоватeльность проводов в коннeкторe в соотвeтствии со схeмой.
    • Если вы пeрeпутали послeдоватeльность проводов, то откуситe коннeктор и пeрeдeлайтe.
    • Если всe по схeмe, то возьмитe отвeртку, и дожмитe контакты на коннeкторe. Вполнe возможно, что нeт контакта.

    На этом всe. Пишитe в коммeнтариях о своих рeзультатах, задавайтe вопросы, и дeлитeсь совeтами. Всeм удачи!

    Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

    Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

    Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

    Популярные схемы обжимки

    Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

    Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

    Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

    При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

    При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

    Как производится обжимка сетевого кабеля

    Сама процедура обжимки осуществляется очень просто:

    • Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
    • Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

    Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

    1. Бело-оранжевый
    2. Оранжевый
    3. Бело-зеленый
    4. Синий
    5. Бело-синий
    6. Зеленый
    7. Бело-коричневый
    8. Коричневый

    Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

    1. Бело-зеленый
    2. Зеленый
    3. Бело-оранжевый
    4. Синий
    5. Бело-синий
    6. Оранжевый
    7. Бело-коричневый
    8. Коричневый.

    Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

    • Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

    Работоспособность опрессованого кабеля можно проверить с использованием тестера.

    При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

    В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.


    Приглашаем к сотрудничеству партнеров!

    Как сделать собственный кабель Ethernet

    Конечно, вы можете купить Ethernet-кабели в магазине, но что в этом хорошего? Если вы хотите изготовить кабели нестандартной длины, перекрестные кабели или отремонтировать сломанный разъем, почему бы не сделать это самостоятельно? Вот как.

    Прежде чем начать, убедитесь, что у вас есть необходимые инструменты, и решите, собираетесь ли вы использовать сетевые кабели Cat 5e или Cat 6.

    Что вам понадобится:

    • Соединительный кабель неэкранированная витая пара (UTP)
    • Модульный разъем (штекер 8P8C, он же RJ45)
    • Инструмент для обжима
    • Кабельный тестер (необязательно, но рекомендуется)
    Эд Ри

    В кабеле Ethernet четыре пары проводов, а в разъеме Ethernet (8P8C) восемь разъемов для контактов. Каждый штифт обозначается номером, начиная слева направо, при этом зажим направлен на от вас на .

    Аарон Каасе

    Два стандарта прокладки кабелей Ethernet - это T568A и T568B. T568B является наиболее распространенным и мы будем использовать его для прямого кабеля Ethernet. В таблицах ниже показана правильная ориентация цветных проводов относительно контактов.


    T568A Стандартный
    Штифт 1
    Белый / зеленый
    Штифт 2
    Зеленый
    Штифт 3
    Белый / оранжевый
    Штифт 4
    Синий
    Штифт 5
    Белый / Синий
    Штифт 6
    Оранжевый
    Штифт 7
    Белый / Коричневый
    Штифт 8
    коричневый

    T568B Стандартный
    Штифт 1
    Белый / оранжевый
    Штифт 2
    Оранжевый
    Штифт 3
    Белый / зеленый
    Штифт 4
    Синий
    Штифт 5
    Белый / Синий
    Штифт 6
    Зеленый
    Штифт 7
    Белый / Коричневый
    Штифт 8
    коричневый

    Шаг 1: Зачистите оболочку кабеля примерно на 1. 5 дюймов вниз от конца.

    Эд Ри

    Шаг 2: Разведите четыре пары скрученных проводов в стороны. Для модели Cat 5e вы можете использовать шнурок, чтобы при необходимости снять куртку дальше вниз, а затем перерезать шнурок. Кабели Cat 6 имеют корешок, который также необходимо разрезать.

    Эд Ри

    Шаг 3: Раскрутите пары проводов и аккуратно выровняйте их в соответствии с ориентацией T568B.Убедитесь, что не раскручиваете их дальше по кабелю, чем начинается оболочка; мы хотим, чтобы кабель оставался скрученным, насколько это возможно.

    Эд Ри

    Шаг 4: Обрежьте провода как можно прямее, примерно на 0,5 дюйма выше конца оболочки.

    Шаг 5: Осторожно вставьте провода до конца в модульный разъем, убедившись, что каждый провод проходит через соответствующие направляющие внутри разъема.

    Эд Ри

    Шаг 6: Вставьте соединитель внутрь обжимного инструмента и нажмите на обжимной инструмент до упора.

    Эд Ри

    Шаг 7: Повторите шаги 1–6 для другого конца кабеля.

    Шаг 8: Чтобы убедиться, что вы успешно подключили каждый конец кабеля, используйте кабельный тестер для проверки каждого контакта.

    Эд Ри

    Когда все будет готово, разъемы должны выглядеть так:

    Эд Ри

    Вот и все. Для перекрестных кабелей просто сделайте один конец кабеля T568 A , а другой конец - T568 B . Теперь вы можете изготавливать кабели Ethernet любой длины, ремонтировать сломанные разъемы или делать перекрестный кабель. Удачного обжима!

    Схема цветовой кодировки кабеля Ethernet

    Понравились наши схемы? Вам понравятся наши услуги в Интернете и хостинг. Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, по электронной почте: [email protected] или откройте чат ниже.

    Цветовая маркировка кабеля Ethernet
    для:
    • Кабели категории 5
    • Кабели категории 5Е
    • Кабели 6 категории
    • Кабели категории 6Е

    Информация, приведенная здесь, предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet.Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

    Прямой Ethernet-кабель T-568A

    Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 г., был заменен стандартом TIA / EIA 568-B в 2002 г. и с тех пор обновляется.Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемов RJ-45 для подключения к сети Ethernet. Стандарты и спецификация выводов кажутся взаимосвязанными и взаимозаменяемыми, но не идентичны и не должны использоваться взаимозаменяемо.

    Прямой Ethernet-кабель T-568B

    Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet.Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

    Перекрестный кабель Ethernet RJ-45

    Хороший способ запомнить, как подключать перекрестный кабель Ethernet, - это подключить один конец по стандарту T-568A, а другой конец - по стандарту T-568B. Другой способ запомнить цветовую кодировку - просто поменять местами зеленый набор проводов на оранжевый.В частности, переключите сплошной зеленый (G) на сплошной оранжевый, а зеленый / белый переключите на оранжевый / белый.

    Кабель Ethernet Инструкции:

    • Вытяните трос с катушки на нужную длину и обрежьте. Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
    • Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
    • Разверните, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он больше 1/2 дюйма, он будет нестандартным и подвержен перекрестным помехам.Выровняйте и убедитесь, что между проводами нет промежутков.
    • Удерживайте штекер RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз. Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
    • Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода плоско прилегают к передней части вилки.Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

    Наконечники кабеля Ethernet :

    • Прямой кабель имеет одинаковые концы.
    • У перекрестного кабеля разные концы.
    • Прямой переходник используется как патч-корд в соединениях Ethernet.
    • Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
    • Кроссовер имеет один конец с оранжевым набором проводов, переключаемых с зеленым набором.
    • Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
    • Если смотреть на RJ-45 зажимом от вас, Браун всегда находится справа, а контакт 1 - слева.
    • Не следует раскручивать более 1/2 дюйма кабеля Ethernet, иначе он будет подвержен перекрестным помехам.
    • Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно силовым кабелям и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

    Основная теория:

    Посмотрев на прямой кабель T-568A UTP Ethernet и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что синие и коричневые пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что те же самые контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX.Так зачем использовать эти провода, ну, во-первых, проще сделать соединение, когда все провода сгруппированы вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

    Изготовление кабелей Ethernet - ОБУЧЕНИЕ СЕТИ НА КОМПЬЮТЕРЕ

    КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
    Покупка кабелей Ethernet может быть довольно дорогостоящей, а заранее изготовленные длины не всегда соответствуют длине, которая вам нужна. Изготавливать кабели Ethernet легко с помощью коробки с объемным кабелем Ethernet категории 5e и разъемами RJ-45, которые прикрепляются к обрезанным концам кабеля необходимой длины.Массовый кабель Ethernet - категория 5e или CAT5e

    (вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e. )

    Огромные обжимные соединители RJ45 для CAT-5e
    или
    Bulk RJ45 Обжимные соединители для CAT-6

    RJ-45 Инструмент для обжима

    Вы можете изготавливать два типа кабелей Ethernet: прямой и кроссовер . ПРЯМО ЧЕРЕЗ Ethernet-кабели являются стандартными кабелями, которые используются практически для всех целей, и их часто называют «коммутационными кабелями».Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не находится рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

    КРОССОВЕРНЫЕ КАБЕЛИ - Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

    Вот как сделать стандартный кабель:


    Врезать в пластиковую оболочку примерно 1 дюйм (2.5 см) от конца отрезанного кабеля. У обжимного инструмента есть бритвенное лезвие, которое поможет вам с практикой.

    Расслабьтесь и соедините похожие цвета.

    Зажмите провода пальцами и распрямите их, как показано. Порядок цветов очень важен.

    Ножницами сделайте прямой надрез через 8 проводов, чтобы сократить их до 1/2 дюйма (1,3 см) от отрезанного рукава до конца проводов.

    Осторожно вставьте все 8 незакрепленных цветных проводов в разъем.Обратите внимание на положение синей пластмассовой втулки. Также обратите внимание на то, как провода идут до конца.

    Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ СПОСОБ - Обратите внимание на то, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма от синей втулки.

    НЕПРАВИЛЬНЫЙ СПОСОБ - Обратите внимание на то, что провода не доходят до конца разъема.

    ОБЖИМ КАБЕЛЯ. .. Осторожно вставьте разъем в обжимной Ethernet-зажим и плотно зажмите ручки. Медные соединительные выступы на разъеме войдут в каждый из восьми проводов. Также имеется фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

    Для стандартного «сквозного» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на изображении кроссовера выше.

    Как сделать кабели Ethernet своими руками ?. Покупка кабелей Ethernet в магазинах… | by Orenda

    Покупка кабелей Ethernet в магазинах, вероятно, является обычным способом для обычных людей. Однако сталкивались ли вы когда-нибудь с проблемой, что длина кабеля слишком длинная или слишком короткая? В обычных магазинах так сложно найти кабель наиболее подходящей длины для вашей сети. Если кабель слишком длинный, лишняя длина может стать причиной беспорядка у вас дома. Почему бы не сделать собственные кабели Ethernet для решения этой проблемы? Вы можете создать желаемую длину, и процедуры довольно просты.Эта статья поможет вам сделать кабель Ethernet своими руками.

    Основные инструменты и материалы

    Прежде чем вы начнете, есть некоторые необходимые инструменты и материалы, которые потребуются во время процедуры. Кусачки или инструмент для зачистки проводов используются для резки и снятия изоляции с проводов. Инструмент для обжима кабеля RJ45 может сделать разъем для передачи данных вашего кабеля постоянной частью вашего нового кабеля. Разъемы для передачи данных RJ45 - важный материал, который можно найти во многих кабельных магазинах. Некоторые вилки имеют специальную маркировку Cat 6 или Cat 5e , вы можете купить специальные, если вашей сети нужен тот или другой.И вы должны подготовить большую часть кабелей Cat 5, Cat 5e, Cat 6 или других Ethernet в соответствии с вашими потребностями. Иногда лучше иметь кабельный тестер, так как он сэкономит время и предотвратит головную боль, когда у вас возникнут проблемы с кабелем или соединением.

    Какие схемы подключения?

    Кабели Ethernet имеют несколько стандартных схем подключения. T568A и T568B - это общие схемы подключения, которые определяют порядок отдельных проводов и выводов для восьмиконтактных модульных разъемов и разъемов.Если кабель используется для подключения к домашней сети, рекомендуется схема подключения T568B. Схема подключения T568A может использоваться для уже существующей проводки жилой сети или других аналогичных проектов. На следующем рисунке представлен разный порядок подключения T568A и T568B.

    Кабель Ethernet Шаги для самостоятельной сборки

    После всех приготовлений теперь вы готовы сделать свой собственный кабель Ethernet. Выполните следующие действия, и вскоре вы получите свой первый самодельный кабель.

    • Шаг 1: отмерьте кабель до нужной длины. И не забудьте добавить дюйм или два, потому что в процессе вы можете потерять кусок кабеля. Затем с помощью инструмента перережьте кабель.
    • Шаг 2, снимите внешнюю оболочку кабеля. Хороший способ сделать это - отрезать продольно ножницами или ножом вдоль боковой стороны кабеля, от себя, примерно в дюйме от открытого конца. Также оставьте от дюйма до полутора дюймов, если у вас зеленая рука.
    • Шаг 3, раскрутите и распрямите провода, затем расположите провода в желаемом порядке схемы.
    • Шаг 4. После того, как провода будут расположены в правильном порядке, обрежьте излишки. Оставьте только немного меньше провода, чтобы он поместился внутри зажима RJ45. И, удерживая пальцами провода, вставьте их все сразу в разъем для передачи данных.
    • Шаг 5, вставьте разъем для данных в обжимной инструмент и крепко сожмите его. И вы только что закончили свой кабель Ethernet.

    Заключение

    Если позволяют условия, рекомендуется использовать кабельный тестер для проверки кабеля Ethernet перед установкой. Получив этот новый навык, вы больше не будете беспокоиться о длине кабеля, вы можете сделать их настолько длинными или короткими, насколько захотите. Наслаждайтесь использованием кабеля Ethernet своими руками!

    Источник: http://www.fiber-optical-networking.com/diy-ethernet-cables.html

    Как сделать собственные кабели Ethernet? | by Monica Geller

    Соединительные кабели Ethernet незаменимы для сети. Однако патч-кабели Ethernet дороже, чем массивные кабели, и не всегда нужные длины с готовой заделкой.Поэтому совершенно необходимо знать, как самостоятельно подключать кабель Ethernet. Эта статья покажет вам подробные шаги по созданию собственного соединительного кабеля Ethernet.

    Необходимые материалы

    Общий кабель Ethernet

    Обычно люди выбирают кабель Cat5e. Кабель Cat5e немного отличается от кабеля Cat5. Он может обрабатывать данные со скоростью до 1000 Мбит / с. Cat5e подходит для Gigabit Ethernet и испытывает гораздо более низкие уровни перекрестных помех на ближнем конце (NEXT), чем Cat5. Таким образом, в большинстве приложений Cat5 был заменен Cat5e.Кроме Cat5e, вы также можете выбрать кабели Cat6, которые имеют лучшую производительность. Кабель Cat6 имеет вдвое большую пропускную способность, чем Cat5. Он идеально подходит для поддержки 10 Gigabit Ethernet. Выберите тип кабеля, а затем купите кабель нужной длины.

    RJ45 Разъемы для Cat5e или Cat6

    Разъемы RJ45 часто используются для телефона и сети. Разъемы RJ45 включают в себя различные типы для Cat 5e или Cat6, такие как экранированные, кабельные зажимы для снятия натяжения, 2 или 3 контакта и т. Д.Как бы то ни было, вам нужно выбрать тот, который подходит для вашего приложения. Fiberstore предлагает множество разъемов RJ45, отвечающих высоким стандартам качества.

    Инструмент для обжима RJ-45

    Инструмент для обжима RJ45 предназначен для быстрого снятия изоляции, обжима и обрезки проводов с простой операцией. Мы поставляем различные виды обжимных инструментов высокого качества. С помощью этого инструмента вы всегда сможете получать точные и надежные заделки.

    Этапы подключения кабеля Ethernet

    Шаг 1.Зачистите внешнюю оболочку

    С помощью инструмента для зачистки обжимного инструмента зачистите 1 дюйм (2,5 см) оболочки с конца кабеля. Вставьте кабель в зачистную часть обжимного инструмента и сильно сожмите его. При сжатии поверните обжимной инструмент вокруг кабеля на 360 °. Наконец, оторвитесь, и оболочка снимется. Если вы случайно сломали внутренние скрученные провода, просто перережьте обрыв и зачистите снова. Поэтому, когда вы измеряете длину кабеля, вам лучше оставить лишние дюймы на случай, если что-то случится.

    Шаг 2. Раскрутите и уложите провод

    После снятия оболочки внутри вы найдете 8 проводов с цветовой кодировкой. Затем нужно раскрутить внутренние провода и уложить их в правильную схему подключения разъема RJ45. Есть два типа стандартов цветовой кодировки: T568A и T568B. Порядок цветов очень важен. Независимо от того, какие стандарты вы выберете, вы должны расположить цветные провода в одинаковом порядке с обеих сторон. Здесь рекомендуется разводка T568B с цветовой кодировкой.Ниже приведены контакты и цвета, используемые в стандартах T568B.

    Контакт 1 - белый / оранжевый
    Контакт 2 - оранжевый
    Контакт 3 - белый / зеленый
    Контакт 4 - синий.
    Pin5 - белый / синий
    Pin6 - зеленый.
    Контакт7 - белый / коричневый
    Контакт8 - коричневый

    Шаг 3. Вставьте провод в разъем RJ45

    Перед тем, как вставить провод в разъем RJ45, необходимо отрезать провод, чтобы он вошел в разъем. Соедините провода вместе и обрежьте их на ровной линии с помощью режущего инструмента на обжимном инструменте.Затем вставьте провода в разъем в правильном порядке. Убедитесь, что каждый провод входит в каждую канавку разъема. Провода следует вставлять до тех пор, пока оболочка не окажется внутри разъема, сразу за обжимной частью разъема.

    Шаг 4. Обжимайте

    Осторожно вставьте разъем в инструмент для обжима, пока разъем не сможет войти дальше. Сильно сожмите обжимной инструмент и отпустите. Затем снова сожмите обжимной инструмент, чтобы убедиться, что все штырьки вошли в разъем.По окончании обжима проверьте, все ли контакты обжаты. Если все контакты опущены, слегка потяните за разъем, чтобы убедиться, что он надежно прикреплен к проводу.

    Шаг 5. Тест

    Перед установкой кабеля лучше пройти тест с помощью тестера кабеля Ethernet. Если кабель Ethernet не работает, внимательно осмотрите каждый конец и посмотрите, сможете ли вы найти проблему. Обычно проблема возникает из-за того, что провод заканчивается не в том месте, или один из проводов не контактирует или имеет плохой контакт.Вы также должны проверить, в правильном ли порядке цвета. Если порядок цветов неправильный, отрежьте конец и начните заново.

    Сводка

    Конечно, вы можете купить Ethernet-кабели напрямую в магазине. Но если вам нужно сделать кабель особой длины самостоятельно, то вам повезло прочитать эту статью. Помните, что длина кабеля Ethernet не должна превышать 100 метров или 328 футов. Поскольку характеристики кабеля будут зависеть от превышения длины. Для больших кабелей, разъемов RJ45, обжимных инструментов, сетевых тестеров и т. Д., вы можете получить все в Fiberstore. Надеюсь, вы сможете успешно сделать свой собственный кабель Ethernet.

    Первоначально опубликовано на сайте Fiber Optic Equipment Solutions | FS.COM - продукты WDM, трансиверы 10G / 40G / 100G, патч-корды, кабели и т. Д.

    Как сделать патч-кабель Cat5e Ethernet

    Шаг 1

    Эта процедура обычно применима к разъемам Cat 5e RJ45.
    Предлагается альтернативный метод для соединителей, использующих «нагрузочную планку».

    См. Разъемы

    Шаг 2

    Отрежьте кабель до необходимой длины.
    Если вы планируете использовать ботинки без зацепа, сейчас самое время надеть их.
    Убедитесь, что ботинки обращены «наружу» к разъему.

    См. Ботинки без коряг

    Шаг 3

    Зачистите оболочку кабеля примерно на 1 дюйм.
    Используйте резак, входящий в комплект обжимного инструмента или ленты, вручную.
    Будьте осторожны, чтобы не порезать отдельные провода.
    Раскрутите каждую из 4 пар и распрямите каждую проволоку, насколько это возможно, между пальцами.

    Шаг 4

    Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.

    Шаг 5

    Соедините все провода как можно ближе.
    Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
    Обрежьте все провода под идеальным углом 90 градусов от кабеля, на расстоянии
    1/2 дюйма от конца оболочки кабеля.
    Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

    См. Прецизионный режущий инструмент

    Шаг 6

    Вставьте контакты разъема вверх и осторожно вставьте провода в разъем.
    Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.

    Альтернатива для соединителей типа "нагрузочная планка"
    А.

    Обратите внимание, что грузовая балка имеет прорези с одной стороны с отбортовкой на одном конце.
    Сторона с прорезью должна быть обращена к контактам внутри разъема.
    Провода вставляются во фланцевый конец.

    Б.

    Удерживайте сгруппированные (и отсортированные) провода вместе большим и указательным пальцами.
    Обрежьте все провода под острым углом от кабеля.
    Используйте острый режущий инструмент, чтобы не «раздавить» концы проволоки.

    С.

    Удерживайте нагрузочную планку так, чтобы смещенные отверстия были обращены к кабелю.
    Пропустите тросы через нагрузочную планку по одному, внимательно следя за ориентацией.
    Сдвиньте грузовую штангу как можно глубже.

    Д.

    Отрежьте лишние концы проводов прямым надрезом на расстоянии около 0,25 дюйма от нагрузочной планки.
    Вставьте соединительную планку штырьками вверх, вставив сборку грузовой штанги в соединитель.
    Убедитесь, что провода надежно прикреплены к концу разъема.
    Коричневая пара проводов должна быть с правой стороны.

    Шаг 7

    Посмотрите на кончик разъема, чтобы убедиться, что все провода полностью вставлены.
    Конец каждого провода должен быть у вас на виду.
    Внутри разъема должно быть достаточно оболочки кабеля, чтобы его можно было обжать.

    Совет: Сдвиньте грузовую штангу вперед по мере необходимости, чтобы обеспечить идеальное размещение.

    Шаг 8

    Поместите разъем в обжимной инструмент и сильно сожмите его так, чтобы ручка полностью повернулась.

    См. Обжимные инструменты

    Шаг 9

    Повторите процесс на другом конце, используя желаемую схему подключения.
    Обязательно наденьте ботинки без зацепа на разъемы, когда закончите.


    Шаг 10

    Всегда используйте кабельный тестер для проверки целостности, обрывов и коротких замыканий.

    См. Кабельные тестеры

    Шаг 11

    Создание соединительных кабелей требует практики, так что продолжайте, пока не овладеете своей техникой!

    Загрузить Как сделать соединительный кабель Cat5

    Вопросы? Комментарии?

    Позвоните нам по телефону 866-738-8993

    Как сделать свой собственный кабель Ethernet: 3 шага

    У каждого свой способ выравнивания проводов, но мне нравится использовать пальцы.

    Удерживая провода между указательным и большим пальцами, второй рукой потяните за провода.

    Как только вы убедитесь, что провода прямые, используйте кабельный нож и обрежьте провода, оставив только полдюйма, и убедитесь, что вы разрезаете их прямо.

    Как расположить провода ?:

    Чтобы сделать прямой кабель, оба конца кабеля Ethernet должны быть одинаковыми.

    Вот то, чему меня учили в школе и что я использую до сих пор, слева направо:

    1. WO
    2. O
    3. WG
    4. B
    5. WB
    6. G
    7. WBr
    8. Br

    Обожмите оба конца, используя схему выше, и вы можете использовать этот кабель для подключения рабочего стола к маршрутизатору.

    Чтобы сделать перекрестный кабель, вам нужно помнить правило 1-3 / 2-6.

    Таким образом, один конец кабеля Ethernet должен быть обжат в указанной выше последовательности, а другой конец должен быть:

    1. WG
    2. G
    3. WO
    4. B
    5. WB
    6. O
    7. WBr
    8. Br

    Места переключателя WO и WG 1–3

    Места переключателя O и G 2–6

    Кабель, который был в положении 1 (WO), перемещается в положение 3, кабель, который был в положении 3 (WG ) переместится в 1, кабель, который был в положении 2 (O), переместится в 6, а кабель, который был в положении 6 (G), переместится на 2

    Наденьте разъем RJ45 на провода, убедитесь, что часть синей оболочки закрыта.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
