Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Поделиться:

Как соединить телефонный кабель при обрыве?

Как обжать витую пару

Иногда длины продающегося Ethernet-кабеля для подключения далеко стоящих друг от друга ПК недостаточно. В этой ситуации можно приобрести:

• витую пару в бухтах 25, 50 метров и т.д. и провести самостоятельное обжатие ее разъемов;

  Кабель витой пары в бухте

• для обжатия кабеля потребуется 2 разъема RJ-45. Однако, лучше сразу приобрести 5-6 разъемов из-за возможных ошибок обжатия;

  Разъемы RJ-45

• необходимо также иметь в наличии специальный обжимной инструмент – «кримпер» или «обжимник».

  Специальный обжимной инструмент – «кримпер»

Стандарты обжатия

Существует два варианта обжатия витой пары:

1. TIA/EIA-568A.

   Схема обжатия витой пары TIA-EIA-568A

2. TIA/EIA-568B.

   Схема обжатия витой пары IA-EIA-568B

Процесс обжатия Ethernet-кабеля

Шаг 1. Отступить от среза кабеля на 3-5 см, аккуратно надрезать внешнюю оболочку и снять ее.

Аккуратно надрезаем внешнюю оболочку, отступив от края на 3-5 см, снимаем ее

Шаг 2. Расплести скрутки, и расположить проводники в требуемом для обжима порядке. Нейлоновую нить или экран из фольги отвести назад.

Расплетаем скрутки, располагаем проводники в требуемом для обжима порядке

Шаг 3. Отступить от края внешней оболочки 12-14 мм и срезать концы проводников перпендикулярно оси кабеля.

Отступаем от края внешней оболочки 12-14 мм, срезаем концы проводников

Шаг 4. Выровнять проводники и вставить их в разъем RJ-45 так, чтобы они дошли до передней его части. Внешняя оболочка кабеля должна зайти внутрь разъема за фиксирующую пластиковую защелку.

Выравниваем проводники, вставляем их в разъем RJ-45

Шаг 5. Вставить разъем RJ-45 в гнездо кримпера «8Р» до упора.

Вставляем разъем RJ-45 в гнездо кримпера «8Р» до упора

Шаг 6. Сжать ручки обжимника с усилием до отчетливого щелчка в инструменте.

Сжимаем ручки обжимника с усилием до отчетливого щелчка в инструменте

Разъем RJ-45 обжат.

Проверка обжатия кабеля

Если в наличии имеется Lan-тестер, можно сразу же проверить обжатие кабеля Ethernet.

Вставить кабель в разъемы тестера и нажать кнопу проверки. Последовательно синхронно загорающиеся индикаторы покажут наличие контакта и правильность соединения жил.

Вставляем кабель в разъемы тестера и нажимаем кнопу проверки

Отсутствие свечения или свечение другого цвета покажет обрыв проводника, перекрещивание или замкнутую накоротко жилу. При наличии дефектов обжима необходимо срезать разъемы и обжать кабель снова.

Что такое витая пара?

Обжим кабеля наконечниками

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

• неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
• экранированная витая пара (STP) – используется медная сетка;
• фольгированная витая пара (FTP) — используется алюминиевая фольга;
• экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

• САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
• САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
• САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
• САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
• САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
• САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
• САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
• САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
• САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
• САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым

Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Как обжимать rj-45. разводка кабеля rj-45. обжим по стандарту 568a и 568b

Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ. Инструменты и материалы Сетевой кабель. Обжатие коннектора кримпером Обжим отверткой Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой.

Обычная сетевая розетка

Обзор кабеля helukabel

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.

Схема подключения телефонной розетки

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом. Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Как обжать телефонный кабель RJ-11

Ну и куда все сходится?

Вам понадобится найти другую часть конца выбранного кабеля. Все мои кабеля были четко промаркированы и сопровождались пояснительными документами и схемами. Если Вам повезло меньше, то возможно придется воспользоваться кабельным тестером и, как говорят, «прозвонить» каждый кабель. Можете попробовать одолжить его у знакомого кабельщика или специалиста по сетям.

Мои кабеля заканчивались штекерами RJ-45. Если Вы используете разъемы или даже распущенные провода, то мороки будет меньше. Как только обнаружите нужный конец кабеля, вытащите его из панели. По возможности расположите его на плоской поверхности для дальнейшей работы.

Снова вытаскиваем пару проводов и с помощью ножа отрезаем маленькую секцию изоляции как можно ближе к штекеру RJ-45. Не повредите провода иначе придется переобжимать новый штекер RJ-45, что означает дополнительные траты на штекера и второй поход к специалисту за обжимным инструментом. Хотя даже если такое случится, то просто не обжимайте коричневую пару проводов (не придется ее вынимать впоследствии). Лучше все же не допускать такой ситуации.

Кусачками-бокорезами откусите коричневую пару поближе к штекеру. Аккуратно вырежьте маленькую часть изоляции кабеля сантиметрах в 5 от штекера, как уже делали раньше. Опять таки, маленькой отверткой, плоскогубцами (при необходимости, ножом), вытащите коричневую пару из кабеля.

После этого берем стандартный телефонный кабель и режем примерно пополам – потребуется только половина на каждое гнездо. Внутри него идут два (или четыре) провода в изоляции как у витой пары

Осторожно разрежьте и отогните назад изоляцию, оставив 3-4 см проводов, и отрежьте ее

Теперь надо определиться какой из проводов в телефонном кабеле «зеленый», а какой «красный». В моем случае оба были черными. Для определения можно найти телефонный кабель с разноцветными проводами и взять его за основу (через прозрачный штекер все отлично видно). Можно также поискать маркировку в Интернете.

Зачистите и припаяйте красный телефонный провод к бело-коричневому проводу витой пары, а зеленый – к коричневому. Удобнее всего будет зачищать только те провода, которые Вы собираетесь спаивать, во избежание ошибок. Внимательно заизолируйте провода, чтобы не допустить их замыкания. Ни Вам ни телефонной компании это не понравится. Примотайте провод к витой паре, чтобы все выглядело аккуратно.

Как соединить телефонные провода

Достаточно часто человека в жизни преследуют различного рода неприятности, связанные с обрывом проводов. В этом случае стоит задумать об их соединении между собой.

Делается это достаточно просто. Однако, если речь идет о соединение мелких проводков, к примеру, проводов наушников или телефонной линии, то задача немного усложняется.

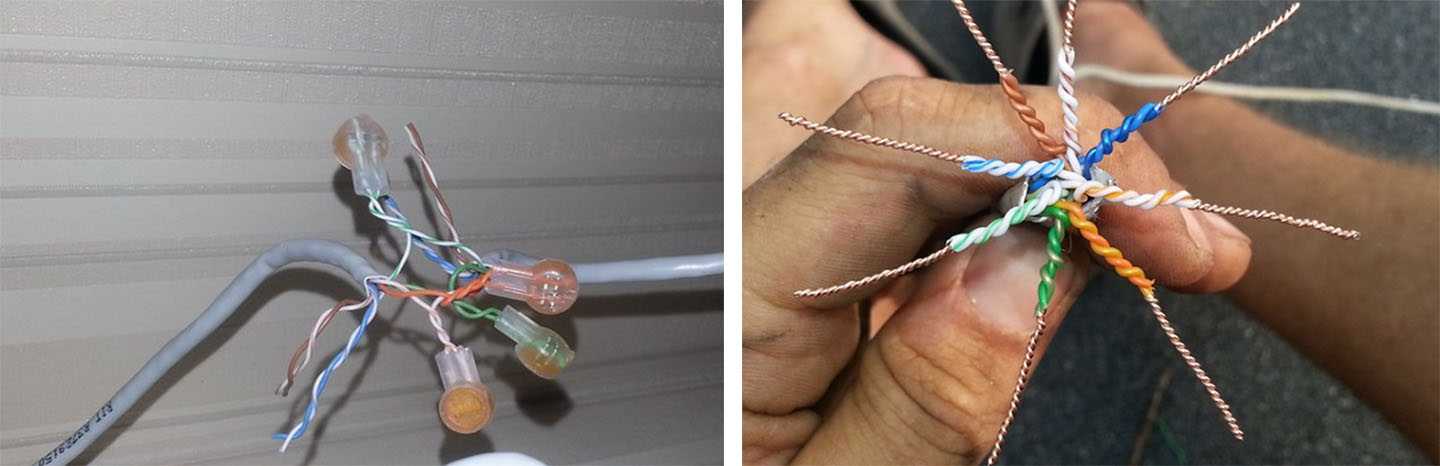

Как соединить провод интернета

У многих в доме сейчас имеется выход в интернет. Каждый знает, что провода, так называемой витой пары, достаточно легко порвать, так как они достаточно тонкие. В этом случае их нужно будет соединить между собой. На самом деле технология не такая уж и сложная.

В случае обрыва провода витой пары сразу стоит подобрать все провода по цветам. Делается это достаточно легко. В пучке не бывает проводов одинакового цвета.

После того, как все провода подобраны, нужно осуществить их соединение. Разумеется, можно подвергнуть их обжатию и установить новый переходной штекер.

Однако можно просто спаять все проводки между собой по цветам. В этом случае для изоляции проводников друг от друга стоит использовать специальные кембрики.

Они продаются сегодня практически в любом магазине электрики. Они сначала надеваются на проводник, а затем производится пайка. После ее завершения кембрик натягивается на место соединения проводников.

Как соединить провода наушников

Если речь идет о наушниках, то тут ситуация еще более сложная, так как соединять подобные провода не так уж и просто. Они имеют достаточно маленький диаметр, что значительно усложняет работу.

Да, разумеется, можно воспользоваться самым обыкновенным методом скрутки, а затем наложить на провод термоизолятор. Однако в этом случае не факт, что провод будет служить долго. Малейшее лишнее движение может без особых проблем его сноа разорвать.

Здесь стоит использовать соединение с помощью пайки. Этот метод будет куда эффективнее. Тем более, что большинство проводов в наушниках делается из меди, а этот материал подвергается пайке достаточно легко.

Провод необходимо зачистить, а затем залудить его оба конца. После этого можно соединять провода между собой. Как видно, этот процесс достаточно прост, поэтому проделать работу может каждый человек.

Сегодня именно этот способ зачастую используется для соединения двух проводов, имеющих маленький диаметр. При этом так же нужно заизолировать проводники после проведения пайки, чтобы они не соприкасались с соседними, а так же, чтобы они не соприкасались с корпусом.

Телефонный провод так же является вещью достаточно хрупкой. Его легко порвать и повредить. Разумеется, что его нужно соединять. Делается это не так уж и сложно.

В том случае, если провода, которые используются для телефонного соединения, имеют одинаковые цвета, то предварительно нужно выяснить, а какой провод каковым является.

После того, как провода были найдены, их можно начинать соединять между собой. Эта процедура может производиться путем соединения посредством пайки.

Именно этот способ в данном случае является рациональным. Если нет желания паять провода, то можно приобрести дополнительный переходник на телефонный кабель.

Советы в статье “Как правильно соединять электрические провода?” здесь.

С его помощью так же можно произвести соединение. Однако стоит помнить о том, что в данном случае для соединения нужно использовать специальные обжимы для проводников. Благо найти таковые в настоящее время достаточно просто.

Разумеется, понадобится два специальных клеммника в этом случае, которые будут подключаться с разных сторон переходника.

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Как подключить андроид к андроид по wifi?

1. Для подключения андроид устройств друг к другу также можно использовать wifi соединение.

Разумеется, одним только wifi модулем обойтись не получится: для обмена данными потребуется скачать специализированное программное обеспечение (например, «Fast File Transfer»).

Однако подключение андроида к андроиду через wifi имеет ряд преимуществ, в том числе:

• — скорость передачи данных при wifi соединении значительно выше, нежели при использовании Bluetooth адаптера;
• — обмен файлами можно организовать между устройствами с разными операционными системами;
• — реализована возможность использования «QR-кодов».

Для подключения двух android устройств через wifi необходимо скачать и установить соответствующее приложение, после чего запустите его и выполните следующие действия:

— на первом этапе вам будет предложено ввести «имя устройства» (Device name) — к примеру, «Proverka» — и пароль для установки wifi соединения;

— далее в «Менеджере файлов» (Диспетчере файлов) выберите подготовленный для передачи файл, выделите его и нажмите «Отправить»;

— в списке возможных способов передачи файла выберите «Fast File Transfer»;

— теперь на телефоне/смартфоне, который является «принимающей» стороной, включите wifi и в поиске доступных точек доступа выберите подключение, имя которого вы указали на первом шаге — «Proverka», и подключитесь с помощью ввода пароля;

— после успешного соединения в нижней части окна приложения будет указан адрес, который необходимо прописать в адресной строке браузера;

— после перехода по данному адресу браузер начнёт автоматически загружать выбранный вами файл.

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Разрывная нить

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Используем бокорезы

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Перекрестная разводка

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

Закрепляем медные проводники контактных гильз

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Оцените статью:

Использование домашней электропроводки для подключения к Интернету

По Мистер Спарки

Устали от нестабильности беспроводной сети, мешающей вашему домашнему Интернету? Стены, потолки и расстояние — все это способствует снижению мощности беспроводных сигналов, что может затруднить потоковую передачу фильмов или даже просто просмотр веб-страниц в определенных частях вашего дома. К счастью, есть технология, которая может обойти недостатки беспроводной связи и обеспечить высокоскоростной Интернет в каждой комнате вашего дома. Вы можете купить адаптеры, которые подключаются к существующей электропроводке для передачи данных, и домовладельцы легко могут установить их без помощи электрика. Читайте дальше, чтобы узнать больше о том, как использовать вашу электрическую систему, чтобы использовать возможности Интернета.

Интернет в ваших стенах

Благодаря Netflix, Spotify, электронной почте и Facebook Интернет стал неотъемлемой частью нашей домашней деятельности. Беспроводные сети — достойное решение для передачи вашего сигнала по дому, но когда они не справляются со своей задачей, вам нужен более жесткий способ. В прошлом это могло означать оплату электрику за прокладку кабелей Ethernet через стены. Сегодня у вас есть доступ к таким продуктам, как адаптеры Powerline, которые используют существующую проводку в качестве разъема для передачи данных.

Адаптеры просты в использовании. Все, что вам нужно сделать, это подключить устройство к модему или маршрутизатору и включить его в розетку. Затем в любом месте, где вы хотите использовать Интернет, просто подключите другой адаптер к стене и подключите его к соответствующему устройству. Вместо того, чтобы подключать каждый компьютер или интернет-устройство в доме, вы также можете использовать адаптеры Powerline для настройки мини-сетей Wi-Fi в разных комнатах, чтобы вы по-прежнему могли пользоваться преимуществами гибкости Wi-Fi без недостатков слабого сигнала. от удаленных маршрутизаторов.

Некоторые ложные мази на высокой скорости

Конечно, сетевые адаптеры не идеальны, и по целому ряду факторов они не всегда достигают молниеносных скоростей, которые они рекламируют. Различные модели утверждают, что работают на скорости 200, 500 и 1200 Мбит/с, но во время тестирования, проведенного PC Advisor, они так и не приблизились к этим скоростям. Во-первых, ваша электрическая система может замедлить сигнал из-за старых проводов, колебаний мощности, шума в проводах и помех от автоматического выключателя. Зарядка таких устройств, как сотовые телефоны и планшеты, также может мешать сигналу.

Более того, скорость передачи данных может быть ограничена возможностями используемого вами сетевого шнура или самого устройства, не говоря уже о скорости Интернета, поступающего на ваш модем. Тем не менее, адаптеры по-прежнему почти всегда лучше, чем беспроводные, когда речь идет о скорости.

Если у вас есть какие-либо вопросы о пригодности вашего дома для адаптеров Powerline, позвоните своему местному электрику сегодня.

• Схемы и проводка,
• Советы и приемы

Установка коммуникационной проводки (сделай сам) | Семейный разнорабочий

Установка Cat-5 и коаксиального кабеля для Интернета, компьютера, телефона и других целей.

Время

Несколько дней

Сложность

Расширенный

Стоимость

$501-1000

Введение

Подготовьте свой дом к прокладке коммуникаций. Мы покажем вам, как установить коаксиальные кабели CAT-5e и RG6 для обновления телефона, телевизора, Интернета и других коммуникаций. Его легко установить, а расходы скромны, если вы делаете это самостоятельно.

Необходимые инструменты

• 3/4 дюйма. spade bit
• 4-in-1 screwdriver
• Drill/driver — cordless
• Drywall saw
• Electrical tape
• Fish tape
• Level
• Pliers
• Stud finder
• Tape measure
• Wrench set

Требуемые материалы

• Кабельные скобы
• Коробки для реконструкции низкого напряжения
• ПВХ-клей
• Труба из ПВХ
• Адаптеры с наружной резьбой для трубы из ПВХ / 1-1/2 и 2-дюйм.

Обзор проводки связи

Два ключевых кабеля

Телефонный кабель CAT-5e и коаксиальный кабель RG6 позаботятся обо всех ваших будущих коммуникационных потребностях.

Вы можете не думать, что вам когда-нибудь понадобится обновленная система связи, но с ростом цифровизации нашего общества она вам понадобится. Потребность есть сейчас. Через несколько лет цифровое телевидение станет единственным шоу в городе, а высокоскоростное подключение к Интернету станет более необходимым и доступным. Электронные компоненты все больше и больше должны «разговаривать». И ваш старый телефон и кабельные провода просто не справятся с этой задачей.

Легко испугаться всего этого электронного жаргона. Однако на данный момент все, что вам нужно знать, это то, что ваш телефон, телевидение, Интернет и другие коммуникационные потребности могут быть обеспечены с помощью только двух типов кабелей, и все они размещены в центральной распределительной системе, которую вы можете установить самостоятельно. Это так же просто, как ловить новую телефонную линию, за исключением того, что вам понадобится четыре кабеля (два телефонных и два коаксиальных) к каждому разъему, чтобы выполнить работу правильно.

Мы покажем вам, как проложить провода, установить соответствующие разъемы и подключить центральную распределительную коробку. Новая система не означает, что вам придется выбрасывать старые кабели и разъемы. Существующие телефонные линии и разъемы могут сосуществовать с вашей новой системой.

Мы рекомендуем изначально устанавливать новые кабели и разъемы в комнатах только там, где они необходимы, и модернизировать систему с помощью новых разъемов и линий по мере изменения ваших электронных потребностей. Прелесть системы установки, показанной в этой статье, заключается в том, что ее будет легко перенастроить, улучшить или расширить в будущем. Со временем вы сможете подключать любые совместимые устройства, просто «перекинув» кабель или телефонную линию в распределительную коробку (так же, как это делали старые телефонные операторы в первой половине 20-го века).

Систему проще всего установить при реконструкции, надстройке или строительстве нового дома. Стены открыты, и кабели можно легко проложить в каждую комнату. Но в большинстве случаев вы также можете модернизировать свой существующий дом (хотя это потребует немного больше усилий для ловли кабеля, а иногда и для резки и ремонта стен). Мы покажем вам несколько стратегий, которые помогут.

Возможности новой системы связи

Семейный мастер на все руки

Выход кабеля связи

• Один DVD, видеомагнитофон и ресивер кабельного или спутникового телевидения смогут передавать сигнал на любой телевизор в доме.
• Компьютеры могут быть объединены в сеть для обмена файлами или компьютерными периферийными устройствами, такими как принтеры и сканеры.
• Удаленные телевизионные камеры с замкнутым контуром можно подключить к телевизору в любом месте дома, а подключение к системе безопасности не составит труда.
• У вас будет достаточно емкости телефонной линии, чтобы управлять Пентагоном.
• Ваш дом будет оснащен кабельным или телефонным высокоскоростным доступом в Интернет.
• Необходимые линии будут на месте, чтобы справиться с неизбежным переключением с аналогового на цифровое телевидение.
• Аудиосистемы для всего дома можно прокладывать по одним и тем же кабелям.
• В зависимости от системы встроенные средства управления домом могут быть объединены с «умными приборами».

Планирование расположения распределительного щита и кабельных маршрутов

Ключом к модернизации системы является размещение главного распределительного щита в месте, где будет легче всего провести дополнительные провода и разъемы к остальной части дома. В примере дома (рис. А ниже) мы показываем прачечную как логическое место для распределительной коробки. Оттуда провода можно легко вывести в подвал и на чердак, а затем к выбранным розеткам в любом месте дома. Но лучшее место для распределительного щита в вашем доме может быть другим — котельной, гаражом или даже чуланом.

Вам также необходимо создать доступ к пространству стойки над и под панелью. Для облегчения доступа поместите панель в свободное пространство для стоек, чтобы вы могли протягивать новые линии в панель. Мы покажем вам, как это сделать с помощью панели, которая отвинчивается от стены (Фото 18).

Затем спланируйте пути прокладки кабелей. Чердаки, подвалы, подвальные помещения, гаражи и даже чуланы предлагают самые простые беспрепятственные маршруты. Затем вы обычно можете просверлить отверстия в верхней или нижней пластинах и протянуть кабели, не открывая готовые стены. Но средние этажи, зажатые между готовыми этажами, могут быть более сложными. Прокладка кабелей к этим комнатам с помощью поверхностного монтажа кабелей через шкафы является хорошей стратегией, но иногда необходимо прорезать и залатать отверстия в готовых стенах или даже потолках для прокладки проводов.

Здесь мы покажем вам наиболее удобную конфигурацию разъемов: два кабельных разъема и два телефонных разъема, все в одной крышке. (Одна накладка предназначена для четырех разных линий.) А кабельный разъем предназначен для передачи видео или кабельного Интернета.

Два дополнительных телефонных и коаксиальных кабеля предназначены для междомовой сети. Вам, вероятно, не понадобятся все эти линии сразу, но все равно протяните провода. Тем не менее, вам не нужно подключать их всех. Просто прикрепите домкраты и защелкните их в крышке, а дополнительные провода аккуратно смотайте внутри распределительной коробки.

Все четыре линии от каждой розетки возвращаются к распределительной коробке. Для этого требуется много проводов, но проводка и разъемы относительно дешевы. Если вы знаете, что вам понадобится только один кабель или одна телефонная розетка, просто проложите одиночные линии и используйте другую накладку.

Рисунок A: Типовой рабочий план

Типовой план электропроводки: Расположите панель там, где есть легкий доступ к чердаку, подвалу и/или подполью.

Кабели низковольтные и безопасные.

Вы можете скачать рисунок А и распечатать его. Перейдите к разделу «Дополнительная информация» ниже.

Проект шаг за шагом (21)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 21

Установите панель крышки

Вырежьте, фрезеруйте и покрасьте 18-дюймовую кромку. широкие защитные панели из МДФ и прикрутите их через гипсокартон к шпилькам с 2-дюйм. шурупы для гипсокартона и финишные шайбы.

Вырезанная маркировка на модуле в распределительной коробке также может сбивать с толку, поскольку слоты отмечены цветом, но не обозначены полосами. Чтобы убедиться в этом, вам придется изучить инструкции, прилагаемые к модулю.

Обычно белый провод с маленькими цветными полосками вставляется в самый верхний или крайний левый слот, за которым следует цветной провод с более тонкой белой полосой (Фото 16).

Если вы перепутаете провода модуля или разъема, ваши телефоны, вероятно, не будут работать, поэтому обязательно ознакомьтесь с инструкциями перед подключением любого из них. Чтобы еще больше облегчить путаницу после установки системы, запланируйте также использование цветных разъемов (Фото 7).

Не забудьте заземлить систему
Важно заземлить распределительную коробку (фото 13 и 14) перед установкой телекоммуникационного модуля. Даже небольшие статические заряды, которые вы наносите на систему своим телом, могут повредить хрупкие электронные компоненты.

Показано подключение провода 10 калибра от винта заземления в коробке к основному проводу заземления электрощита. Подсоедините новый заземляющий провод в любом месте основного заземляющего провода. Вы также можете прикрепить землю к своей основной водопроводной трубе в пределах 5 футов от ее точки входа, если труба металлическая.

Позвольте телефонным и кабельным компаниям сделать основные подключения интерфейсов
Интерфейсы для телефона и кабельного телевидения (коробки, в которых линии с улицы соединяются с вашими домашними линиями) могут быть расположены как внутри, так и снаружи дома. Вам решать, как провести линии от распределительной коробки к интерфейсам. Проведите их к местам сопряжения и оставьте пару дополнительных футов кабеля. Позвоните в телефонные компании и компании кабельного телевидения, чтобы позаботиться о реальных подключениях.

Что мне купить?

Вы найдете все материалы и инструменты, необходимые для вашего электромонтажного проекта, в большинстве домашних центров в отделе аксессуаров для телефонов. Важнейшими элементами являются распределительная коробка и ее компоненты. После этих первоначальных инвестиций расширение системы обходится дешево.

1. КАБЕЛИ
Покупайте кабель оптом — так намного дешевле. Телефонный кабель CAT-5e продается длиной 1000 футов. катушки. Он изготовлен в соответствии с чрезвычайно высокими стандартами и содержит четыре витые пары проводов, поэтому по одному кабелю можно подключить до четырех разных телефонных линий. Коаксиальный кабель RG-6 продается длиной 500 футов. катушки.

2. РАСПРЕДЕЛИТЕЛЬНАЯ СИСТЕМА
Сердцем системы является распределительная коробка (Фото 2). Если вы думаете, что вам понадобится всего шесть или меньше розеток по всему дому, купите небольшую коробку. Но если вы хотите оставить место для расширения с большим количеством розеток и пространством внутри коробки для сети, усилителей сигнала или другого оборудования, приобретите более крупный.

Зайдите в любой магазин электроники или домашний центр, и вы найдете множество аппаратных средств, предназначенных для ускорения, расширения или улучшения вашей базовой системы. Место, необходимое для этого оборудования, является одной из основных причин, по которой мы рекомендуем использовать распределительную коробку большего размера.

Телекоммуникационный модуль (Фото 14) является нервным центром телефонных розеток и соединений между розетками. Также в модуль входит коаксиальный сплиттер. Разветвитель распределяет кабельное соединение с улицы и «расщепляет» сигнал, чтобы отправить его на любые компоненты, которые вы к нему подключаете.

При необходимости вы можете добавить дополнительные телефонные банки или сплиттеры. Стартовый модуль позаботится о ваших неотложных потребностях. При необходимости вы можете подключить группы разъемов или даже больше модулей.

3. МАТЕРИАЛЫ ДОМКРАТА
К розеткам прикрепите модульные телефонные розетки, которые защелкиваются на задней части накладок. Не беспокойтесь — они примут старые и современные телефонные линии.

Вы найдете обжимные F-разъемы в упаковках по 10 штук. Заканчивайте все коаксиальные линии обжимными F-разъемами, которые затем навинчиваются на разветвители внутри распределительной коробки или на защелкивающиеся F-разъемы на накладки. В них ввинчиваются F-разъемы, которые, в свою очередь, защелкиваются на задней стороне четырехпортовых накладок.

В четыре квадратных отверстия вставляются модульные домкраты или F-джеки в любой конфигурации. В дополнение к покупке оборудования вам необходимо будет приобрести следующие обязательные специальные инструменты для работы с коммуникационной проводкой и арматурой:

• Инструмент для зачистки коаксиального кабеля (Фото 10)
• Инструмент для обжима F-коннекторов (Фото 11)
• Ножницы электрика (Фото 8)
• Кроме того, вам понадобится угловая дрель (прокат; фото 3) и кольцевая пила диаметром 2-1/2 дюйма (фото 3), чтобы просверлить отверстия для прокладки проволоки.
