Как удлинить интернет кабель

Интернет кабель витая пара прочно вошел в нашу повседневную жизнь. Как и у всех вокруг нас кабель иногда выходит из строя. Типичная ситуация при работе с сетевым кабелем витая пара, когда до точки подключения остались считанные метры, а кабеля буквально пару метров не хватает, то ли Ваш домашний любимец с удовольствием полакомился кабелем от провайдера, также кабель легко повредить во время ремонта или просто по неосторожности. В таких случаях необходимо удлинять или соединять кабель витых пар.

На помощь Вам придет много сервисов и умельцев. Но данную проблему вполне возможно устранить самостоятельно, сэкономив время и средства. Рассмотрим 4 способа как удлинить интернет кабель своими руками.

Джойнер и патч-корд разъемные соединения

Этот вариант простой, доступен большинству аудитории и не требует специальных знаний. Для удлинения длины кабеля мы просто приобретаем патч-корд и необходимые специальные розетки и вилки RJ-45 (джойнер). Такие компьютерные соединители продаются за небольшую цену практически в любом магазине оргтехники.

Стоит напомнить что, телефонный обыкновенный переходник и непосредственно переходник для витой пары RJ-45 практически внешне ничем неотличимы — так что будьте внимательны, не перепутайте. Как правило, у телефонного идут 7 контактов, а в нашем случае, то есть у компьютерного 8 при покупке можете пересчитать.

Далее, втыкаем патч корд в сетевую карту компьютера (ноутбука) и соответственно другой конец вставляем в джойнер, к которому подсоединяем наш интернет кабель — все готово.

Наиболее существенный недостаток – специальное оборудование (кримпер) для обжима конекторов, а это дополнительные затраты. Да и площадь контакта меньше по сравнению со следующими методами, а надежность, срок работы и герметичность не на самом высоком уровне.

Удлинение кабеля витых пар скруткой

Этот прием широко известен практически во всех областях, где применяется кабель.

Способ доступен всем, кто уверенно держит в руках нож и изоленту, при всем этом обеспечивает хорошую надежность. По времени такая наростка вполне может прослужить весь срок службы самого кабеля. Скорость до 100 Мбит/с сохраняется на участках до 100 метров, как и на целых отрезках кабеля.

Зачастую скрутки делают на одном уровне, и каждый проводок изолируют отдельно. Однако существует более надежная технология соединения проводов. Она очень распространена среди телефонистов, системных администраторов, монтажников и т.д., людей которые часто сталкиваются с вопросом как удлинить интернет кабель своими руками. Основная идея заключается в соединении кабеля на разных уровнях, чтобы исключить возможность контакта между зачищенными проводами.

Необходимо освободить от внешней оболочки около 10 сантиметров кабеля. Внутри кабеля предусмотрена разрезная капроновая нить, поэтому вполне достаточно сделать небольшой надрез, найти нить и далее воспользоваться ею для очистки от оболочки. Такую же процедуру необходимо проделать и со вторым куском кабелем. Разрезанную вдоль кабеля оболочку окончательно отрезать не стоит, мы воспользуемся ею повторно, когда соединение будет готово.

Зачищаем каждый проводок витых пар примерно на один сантиметр, не забывая следить, чтобы по расположению скрутки не могли касаться друг друга. Для зачистки проводов потребуется терпение и аккуратность, главное не подрезать медные жилы. Также не следует пренебрегать народной мудростью «Семь раз отмерь, один раз отрежь», лучше зачищать провода постепенно, после того как закончите очередную скрутку. Если опыта зачистки жил от изоляции у Вас пока еще не достаточно имеет смысл потренироваться на ненужном кусочке кабеля.

Два зачищенных конца провода прикладываем крест-накрест и закручиваем пальцами. Получается что-то вроде «косички». Соединяя между собой медные жилы надо помнить, что оба провода должны скручиваться между собой. И не допустимо, чтобы один из проводов остался прямым, а второй закрученным вокруг него.

После того как мы сделали скрутку согнем ее пополам и прижмем с помощью круглогубцев, для обеспечения механической прочности.

Желательно каждую скрутку заизолировать изоляционной лентой для большей надежности и герметичности. Далее провода укладываются в оболочку одного из кабелей и накрываются второй. Для придания прочности и законченного вида место соединения крепко стягиваем изоляционной лентой и работа готова.

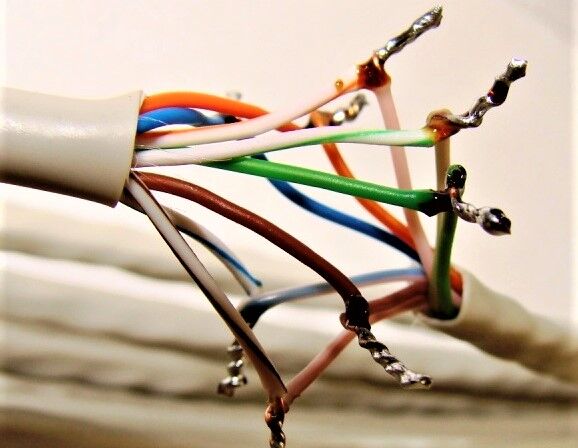

Удлинение и соединения кабеля витых пар пайкой

Этот способ самый надежный особенно у радиомехаников и доступен многим. Однако, необходимо иметь опыт в пайке. В случае если место планируемого соединения находится далеко от источника тока, например чердак дома или подъезд, и нет возможности воспользоваться удлинителем на помощь Вам придет мобильный паяльник.

Перед сращиванием витых пар пайкой проводим подготовку кабеля аналогично как при сращивании витых пар скруткой (см. выше). Единственное отличие — провода необязательно скручивать, достаточно будет удерживать их рядом с перекрытием кабеля 5-6 миллиметров. Или можно на концах провода сделать крючки и зацепить их друг за друга для дальнейшего удобства при пайке.

Сам процесс спайки требует от исполнителя аккуратности, так как разогретым паяльником легко нанести повреждения соседним проводам.

После спайки заизолируем провода для большей надежности. Затем умещаем провода в одну из внешний оболочек, а второй накрываем сверху. Заизолируем место соединения изоляционной лентой для большей герметичности и лучшего эстетического вида.

Рассмотренные способы могут быть применены не только к кабелю Ethernet витых пар. Такие же принципы наращивания и удлинения подходят для самых разных кабелей, будь-то многожильный или одножильный провод с самыми разными назначениями.

Роутер для удлинения интернет кабеля

Этот способ наращивания тоже достаточно удобный и практичный. Подключив роутер, вы сможете подсоединить к глобальной сети неограниченное количество ноутбуков, компьютеров и т.

д. (но все-таки в разумных пределах).

Для удлинения нашего интернет кабеля данным методом нам понадобится приобрести сам роутер и обязательно обжатую витую пару (интернет провод) необходимой длины. При необходимости можно купить уже готовый обжатый кусок такого кабеля, в некоторых случаях витую пару обжимают в специализированом магазине. Но если даже и нет, то вы можете без труда обжать витую пару своими руками.

Теперь интернет кабель следует подключить в разъем WAN порт (Internet порт) роутера, а непосредственно обжатую витую пару в простой LAN порт того же роутера а затем в ваш ноутбук либо компьютер. Останется только провести несложные настройки роутера, после чего вы сможете без проблем пользоваться сетью как раньше.

Патч корд распиновка. Делаем патч-корд (как обжать витую пару)

Если вам понадобилось обжать сетевой кабель RJ-45, то без схемы распиновки не обойтись. Если не знать, какой цвет проводка в какое гнездо входит, то кабель элементарно работать не будет. Ниже мы рассмотрим схемы распиновки, а также сам процесс обжатия сетевого кабеля.

Распиновка.

Выбранный вариант распиновки будет напрямую зависеть от того, каким образом вы будете использовать сетевой кабель.

Прямой кабель. Стандартный кабель, который используется для соединения компьютера с роутером , телевизора с роутером и т.д. Т.е. благодаря такому кабелю мы получаем доступ в интернет.

Перекрестный кабель. Используется, когда необходимо соединить два однотипных устройства напрямую, например, компьютер с компьютером.

Обжим кабеля.

Определившись со схемой, можно переходить непосредственно к процессу обжатия кабеля.

Для этого понадобится:

1. Необходимая длина сетевого кабеля.

2. Коннекторы. Если вы занимаетесь обжатием впервые, то коннекторов лучше покупать сразу побольше.

3. Инструмент для обжима. Необходим для того, чтобы закрепить коннектор на кабеле, а также для соединения контактов. Некоторые энтузиасты вместо этого инструмента используют отвертку, но мы такой способ вам не рекомендуем.

4. Нож или инструмент для снятия изоляции.

Процесс обжима сетевого кабеля.

1. Первым делом, необходимо снять около двух сантиметров изоляции. Снять ее можно кримпером (инструментом для обжима), специальным инструментом для снятия изоляции или обычным ножом.

2. Сняв изоляцию, вы увидите 4 пары скрученных проводков и нитку. Нитку это можно как обрезать, так и просто загнуть (она не нужна).

3. Раскрутите каждую пару, чтобы в итоге у вас получилось 8 отдельных проводков.

4. Расположите их в нужном порядке (в зависимости от схемы) и обрежьте лишние концы. Обрезать проводки необходимо таким образом, чтобы изоляция витой пары немного заходила в коннектор и надежно фиксировалась внутри. Данный шаг очень важен, т.к. от этого будет зависеть качество соединения.

5. Вставьте провода в джек до самого конца.

6. Вставьте коннектор с кабелем в устройство для обжима и сожмите инструмент до самого упора.

В итоге получаем аккуратно обжатый со всех сторон кабель.

Обратите внимание, что от качества обжима напрямую зависит качество связи. Если плохо опрессовать кабель, то сначала он будет работать с перебоями, не радуя высокой скоростью интернет-соединения , а позже может и полностью выйти из строя.

Как первый вариант, можно купить готовый кабель, так называемый патч-корд. Но думаю если бы Вас устраивал этот вариант, то Вы не стали бы читать данную статью

Итак, задача соединить компьютер с роутером или свичем. При себе иметь кабель UTP-5 (7-ми жильная витая пара) нужной длинны и два коннектора RJ-45. Для того что бы процедуру ускорить неплохо так же иметь в арсенале универсальные обжимные клещи.

Ну если таковых нет, придется вооружиться отверткой и терпением.

Поехали.
Сначала необходимо ровно отрезать кабель. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь. Желательно пожертвовать 5 сантиметрами, чем еще раз переделывать.

Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление — пара лезвий и ограничитель. Нужно вставить конец кабеля до упора, и надрезать изоляцию. Именно надрезать, а не прорезать — важно не повредить жилы кабеля. Именно поэтому я часто использую маленькие ножницы.

Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край — немного подрезать на одну длину.

В принципе, нет никакой разницы, какая из пар кабеля будет подключена к передатчику , а какая к приемнику. Главное, что бы были подключены именно пары, а не проводники из разных пар.

Можно заметить, что пары подключаются к следующим контактам — 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов — 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.

Вставлять проводники в разъем нужно плавно и не торопясь, повернув коннектор на себя стороной где нет защелки. Каждая жила должна попасть в свой паз внутри RJ-45, и дойти до упора. Процесс удобно контролировать через прозрачный корпус разъема (при необходимости можно использовать лупу). Если какой-либо проводник не прошел до конца, нужно вытащить кабель целиком из разъема и повторить процесс.

Перед обжимом желательно еще раз убедиться, что все жилы и оболочка кабеля находятся на положенных местах. После этого можно вставить разъем в соответствующее гнездо на инструменте, и в одно движение (но плавно), произвести обжим. При этом острые кромки контактов прорежут изоляцию, и обеспечат надежный контакт. А фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.

Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.

Что делать если обжимных клещей нет, как я уже говорил надо взять отвертку. И на последнем этапе надо вдавить каждый контакт на коннекторе до упора. Делать это надо уверенно сильным быстрым надавливанием. Наконечник отвертки не должен быть толстым, иначе ничего не получится.

Для дополнительной защиты кабеля от механических повреждений, около разъема может быть использован защитный колпачок. Простая и дешевая мера, которой, к сожалению часто пренебрегают. Правда, с ней бывает жутко неудобно вынимать коннектор из гнезда .

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету . В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45 .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с , используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую , без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость , достаточно высокая надёжность (ломаться попросту нечему).

Недостатки : возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер . Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку . Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно , в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать , это хоть немного защитит соединения от внешних наводок и иных сложностей.

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют ), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева ). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

Заметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель !

Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже). ..

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

2) Защитный колпачок

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

Защитный колпачок

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить:)).

4) Вставка проводков в коннектор

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

5) Обжим

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются:).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

Обжатие отверткой

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью:).

Кстати, статья в тему по настройке локальной сети:

Создание локальной сети между 2-ми компьютерами.

На этом все. Удачи!

Как удлинить провода в розетке или в электроприборах

Наверняка многие из нас не раз сталкивались с ситуацией, когда нужно нарастить провод. Такая проблема встаёт довольно остро, когда ломается алюминиевая жила электропроводки в труднодоступном месте, например в розетке, либо требуется удлинить кабель от бытового электроприбора до источника питания.

Как увеличить провод: основные способы

Увеличить бытовой электропровод, при условии однородности сращиваемых жил (либо медь, либо алюминий) несложно.

Основные методы:

• Колодка из клемм – подходит и для наращивания, и для соединения проводов.
• Колодки для соединения (отличаются дешевизной).
• Скручивание жил между собой, по-дедовски. Этот метод хоть и небезопасен, но распространён и у специалистов со стажем. Одно но – надёжная скрутка возможна, если длина соединяемых концов более 30 мм.
• Спайка металлических проводников любого сечения.
• Гильза опрессовочная. Не очень целесообразно, т.к. затратно по времени и требует специальных приспособлений, но вполне применимо.

Если в доме электропроводка смонтирована из алюминиевого провода, то удлинять его медным можно только используя клемму.

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

1. Провода должны быть одинаковые по своим техническим характеристикам.
2. Одеть на один из них специальную изоляционную трубку.
3. Соединить участки одним из вышеописанных способов.
4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

Короткий провод можно нарастить с помощью колодки:

1. зачистить оголённую часть ножом;
2. вставить в технологическое отверстие;
3. то же самое проделать с присоединяемым кабелем, вставив
4. его зачищенный конец в то же отверстие, но с другой стороны.

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

Как удлинить провода в розетке

Необходимость в этом возникает обычно в двух случаях: обрыв электрической цепи или подключение нового оборудования. Перед тем, как приступить к работе, отключите подачу электроэнергии на щите и проверьте подачу напряжения на провода, подлежащие ремонту.

Медные провода

Для их наращивания лучше всего подойдёт опрессовка:

1. взять гильзу лужёную из меди диаметром 4 мм2;
2. вставить в неё оголённые провода внахлёст, добавив для надёжности дополнительную медную жилу сечением 1,5 мм2;
3. спецклещами зажимаем патрон с двух сторон;
4. изолировать соединение термотрубкой, которая должна быть длиннее гильзы;
5. нагреть трубку горячим воздухом;
6. уложить кабель в короб.

Для верности на место соединения можно положить ещё один слой изоляции.

Алюминиевый провод

По степени надёжности алюминий уступает меди в плане окисляемости и ломкости. Поэтому работая с ним нужно быть предельно внимательным. Наиболее подходящий вариант для их наращивания – клеммные блоки. Подойдут и самозажимающиеся, и винтовые.

При использовании винтовых клемм необходимо:

1. снять изоляцию с участков проводов необходимой длины;
2. вставить один конец в клеммное отверстие и осторожно затянуть винт;
3. проделать аналогичную операцию с оголённым концом второго отрезка.

Это соединение не требует дополнительной изоляции.

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

1. отмерить ленту нужной длины;
2. сделать разрез, ориентируясь по специальной разметке;
3. зачистить участок, чтобы оголить контактную пару;
4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Необходимо:

1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
2. зачистить оголившиеся концы;
3. вставить их в отверстие клеммы с противоположных сторон;
4. аккуратно убрать в монтажную трубу.

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

• купить отрезок кабеля подходящего сечения и марки;
• соединительную муфту нужного размера;
• определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
• электромонтажные клещи;
• изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

• конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
• фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
• проводят герметичную изоляцию одним из двух способов:
  • прогревают термотрубку до её усадки по контуру;
  • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т. д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как нарастить кабель в воде

Эти правила нужно учесть, когда потребуется нарастить, к примеру, кабель того же бытового глубинного насосного агрегата:

1. для наращивания применяют аналогичный провод;
2. зачищают предварительно оголённые концы;
3. вставляют их в противоположные отверстия клеммы;
4. герметичность изоляции обеспечивается усадочной термотрубкой, после нагрева плотно облегающей клеммник со всех сторон.

Как нарастить витую пару

В этом случае подойдёт и скручивание, и спайка. Но операцию нужно выполнять в обязательном порядке пожильно. Немаловажно хорошо изолировать все соединения проводов в отдельности, не допуская их соприкосновения друг с другом.

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

Нарастить провод: основные способы и особенности

В данной статье мы с вами поговорим о том, как нарастить провод в домашних условиях. Как правило, многие люди рано или поздно сталкиваются с такой проблемой. Никто не знает, как ее исправлять, я решил, чтобы убрать все вопросы, сделать для вас детальное описание. И рассказать обо всех ситуациях и способах выхода из них.

Как нарастить провод: основные способы

Здесь мы поговорим о самом простом наращивании проводов, когда есть полный доступ к проводу и жилы у проводники из одинакового метала. Такие способы подойдут как для медных, так и алюминиевых проводов.

• Клеммные колодки WAGO. Их можно использовать даже в тех случаях, когда метал, не совпадает. Наращивать провода, используя их очень просто. Для наглядности покажу вам изображение, так уж точно будет понятно.
• Соединительные колодки для наращивания проводов – это самый бюджетный вариант.
• Скручивание жил между собой. Этот способ нельзя назвать безопасным, но если сделать все правильно – такое удлинение будет служить вас всю жизнь. Но, помните, сделать скрутку нужно аккуратно.
• Пайка – это оптимальный и лучший вариант. Но, подойдет он только электрикам со стажем. Таким способом можно нарастить даже провода сечением от 4 до 6 мм.

Помните, наращивать медный провод с алюминиевым, можно только используя специальную клемму.

Прочитайте и классификацию проводов, не все можно наращивать.

И так, вот мы и разобрали с вами основные способы. Просмотрите видео, так вам будет еще понятней.

Теперь поговорим о ситуациях, которые могут возникнуть. Стандартные методы хорошо, но нужно уметь выходить из любого положения. Вот обо всех ситуациях, я вам и расскажу.

Наращивание провода: бытовые ситуации

Сломалась жила в стене

Если такое произошло, вы должны определиться, хватить ли провода, чтобы соединить все. Если хватает, то используем любой способ, который вы могли увидеть раньше. Если сломался так, что не подлезть, вы должны разбить стену, и там уже проводить все действия.

Как нарастить кабель в воде

Такая ситуация возникает в тех случаях, когда нужно удлинить участок кабеля пролагающего в воде, к примеру: провод для погружного насоса нарастить. Здесь вам понадобиться термоусадочная трубка. Делаем все только так, как показано на картинке. Для кабеля под землей такой способ подойдет.

Помните, нагревать можно и зажигалкой, но смотрите, трубка должна плотно сесть на провод.

Как удлинить провод или кабель для питания мощных электрических приборов

В этом случае подойдет только одни вариант –  пайка. На другие даже не смотрите – это принесет только беду. К мощным электроприборам можно отнести: кондиционер, электроплиту и т.д. Сечение проводника должно составлять (4мм).

Как нарастить кабель или шнур небольшой мощности

К примеру, если вы решили нарастить шнур для микроволновки, стиральной машины – выбросьте это идею из своей головы. Ведь если вы его подключите не так – будут большие проблемы. А подключить можно по ошибке заземление с фазой. Легче в этом случае протянуть провод под плинтусом, и безопасней.

Увеличить длину провода термодатчика для теплого пола

Изначально прочитайте инструкцию к нему, если проблем нет – используйте клеммные колодки.

Как нарастить витую пару

В этом случае проблем нет, но помните, наращивать каждую жилунужно по отдельности. Не забывайте тщательно изолировать место наращивани*я провода.

Как нарастить провод светодиодной ленты

Для этого понадобиться приобрести специальные коннекторы, они позволяют постепенно наращивать провод для LED светильников. Другие способы и материалы в этом случае вам не подойдут.

Как нарастить провод: видео

Интересная статья: Кабель АБС описание.

Соединение витой пары между собой: наращивание и ремонт



Блок: 1/8 | Кол-во символов: 224
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Разделы статьи

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Блок: 2/5 | Кол-во символов: 619
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами.  Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.



Блок: 2/8 | Кол-во символов: 4962
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Блок: 2/3 | Кол-во символов: 2573
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Блок: 3/3 | Кол-во символов: 1615
Источник: https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html

Скрутка витой пары между собой

Так же как и в предыдущем способе, нужно сперва снять часть наружной изоляции при помощи внутренней нити с одной и другой стороны кабеля LAN. Расплести и выровнять проводники с одной и другой стороны и аккуратно зачистить их от изоляции пассатижами или ножом до половины.

Теперь необходимо скрутить согласно цвету все жилы между собой. Для этого приложите оба куска провода друг к другу и начинайте выполнять скручивание жил от основания изоляции. По завершению обязательно удалите острые концы с каждой скрутки пассатижами или бокорезами. Такой способ скручивания в месте восстановления обрыва или наращивания придаст всем жилам в витой паре прочности. Скручивание медных жил без участия изоляции приведет к не долгосрочности и возможному облому проводников в месте скрутки во время физического воздействия.

Чтобы сделать скрутку более менее аккуратной, нужно освободить от зажимов/изоленты внешнюю оболочку кабеля и потянуть за оба конца в разные стороны. Этим вы расширите область для изолирования и укладки всех проводников под внешнюю оболочку.

На следующем этапе постарайтесь компактно уложить и за изолировать все концы проводников. Для этого разведите по четыре пары в разные стороны и начинайте поочерёдно укладывать по одной паре вдоль кабеля и наматывайте сверху очередной виток изоленты. Следите за тем, чтобы не было соприкосновений во время изолирования зачищенных концов с другими парами. Проделайте тоже самое и с другими четырьмя парами с обратной стороны.

Чтобы скрутка была не приметной взору, наденьте внешнюю оболочку кабеля с одной и другой стороны на скрутку так, чтобы они закрыли собой место соединения двух отрезков витой пары. При необходимости подрежьте наружную изоляцию кабеля. В заключении зафиксируйте оба конца внешней изоляции скотчем или…

Я уже упоминал в предыдущем способе, что если скрутка будет подвержена воздействию внешним факторам (снег, дождь, сырость), то верхний слой изоляции кабеля следует сделать более герметичной. А вообще для наружной прокладки существуют определенные типы витой пары. При желании любой из способов можно усовершенствовать и доработать под себя.



Блок: 4/4 | Кол-во символов: 2307
Источник: https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/

Как удлинить интернет кабель, удлиняем сетевой кабель

В последнее время для подключения к интернету провайдеры все чаще используют обычную локальную сеть. Это простой и надежный способ подключения к Всемирной сети. Что особенно важно, при использовании локальной сети пользователю не нужно устанавливать никаких программ, драйверов или дополнительного оборудования (вроде ADSL модема).

Однако даже при использовании локальной сети у пользователей могут возникать трудности. Типичной проблемой является слишком короткий интернет кабель (сетевой кабель). Очень часто при перемещении компьютера оказывается, что кабель не дотягивается до нового места. В этой ситуации перед пользователем встает вопрос, как удлинить интернет кабель. Сейчас мы рассмотрим несколько способов решения данной проблемы.

Для начала сделаем небольшое теоретическое вступление, для того чтобы разобраться с терминологией. Для построения локальный сетей используется восьми жильная витая пара (кабель с восемью проводами). Кабель имеет различные категории. Для построения современных локальных сетей используется кабель 5 категории (CAT5) или выше. Категория кабеля всегда указана на самом кабеле. Для подключения кабеля к компьютеру роутеру или другому сетевому оборудованию используется разъем 8P8C. Чаще всего этот разъем называют RJ-45, хотя это название не верное. На этом с теорией закончим и рассмотрим способы удлинения интернет кабеля.

Способ №1. Для удлинения интернет кабеля можно использовать соединитель витой пары RJ-45 (мама-мама).

Соединитель витой пары RJ-45 (мама-мама) или «джойнер» это небольшая коробочка, на которой размещены два разъема RJ-45. Таким образом, если у вас есть дополнительный кусок обжатой витой пары, то вы можете присоединить его к вашему интернет кабелю с помощью такой коробочки.

С помощью такого соединителя можно легко удлинить ваш интернет кабель. Но, у этого способа есть большой недостаток. Найти обжатый кабель нужной длины в продаже довольно сложно. А найти соединитель RJ-45 (мама-мама) еще труднее. Поэтому использовать данный способ на практике будет не просто.

Способ № 2. Для удлинения интернет кабеля можно использовать роутер.

Не будем рассматривать использование хаба или другого сетевого оборудования, потому что роутеры стоят недорого и они намного полезней. Установив роутер, вы сможете подключить к интернету любое количество компьютеров (в разумных пределах).

Для того чтобы воспользоваться данным способом удлинения интернет кабеля нам нужен сам роутер и обжатая витая пара (сетевой кабель) нужной длины. В некоторых случаях можно купить уже обжатый кусок витой пары, иногда витую пару обживают прямо в магазине. В крайнем случае, вы можете обжать витую пару самостоятельно.

Ваш интернет кабель нужно подключить в WAN порт (Internet порт) роутера, а обжатую витую пару в обычный LAN порт роутера и в ваш компьютер. После несложной настройки роутера вы сможете пользоваться интернетом как раньше.

Способ № 3. Для удлинения интернет кабеля вы можете сделать скрутку.

Самый простой способ. Все что вам нужно это кусок витой пары нужной вам длины. Приобрести не обжатую витую пару не составляет труда.

После этого вам нужно разрезать ваш интернет кабель в любом удобном месте и вклинить купленный кусок витой пары. Сделать это достаточно просто. Для того чтобы соединить витую пару не нужно ничего спаивать. Все что необходимо сделать, это оголить проводники и аккуратно скрутить витую пару по цветам. Естественно все нужно качественно заизолировать с помощью изоленты.



Блок: 4/8 | Кол-во символов: 3579
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Клеммники: Соединение слаботочных цепей на CS-CS.Net: Лаборатория Электрошамана

Продолжаю писать про способы соединения всяких кабелей, с упором на полубытовой уклон. На этот раз доберусь до слаботочки и попробую свести все технологии вида «как мне нарастить витую пару», «как мне разделить телефон на несколько штук», «а чё делать с витой парой, если её порезали во время ремонта».

То, что есть слаботочка — не знает никто. Ну якобы это слабые токи. Или напряжения %). Ну например — телефонисты и компьютерные сети (а ещё и ОПС) считаются слаботочкой. Но, кхм, в 500 кВ ЛЭП токи тоже слабые, по сравнению с 64 кВ. А уж бытовые 380/220 по сравнению с ЛЭП — вообще слабое… %)

Мы будем относить к ней те коммуникации, которые не относятся к электрике напрямую: ту же телефонию, СКС, сигнализацию или какое-нибудь USB.

Немного о витой паре и кабелях

Для слаботочки характерны более-менее специальные кабели: при небольших напряжениях и токах большое влияние на линии связи оказывают разные помехи, и понятно что разработчики старались от них защититься. Например та же витая пара — вполне себе специализированный помехозащищённый кабель. Да ещё и самая настоящая волновая линия связи, для которой даже несоблюдение угла поворота при прокладке кабеля может повлиять на качество связи. Видеосигнал от домофона… телефонная линия. ADSL… — примеров куча.

Ежу понятно, что просто так скручивать такие кабели нельзя. Каждая скрутка — это сколько-то лишних Ом сопротивления и потенциальное снижение качества связи. Но что делать, если ну вот очень надо? Если поганый сосед откусывал свой интернет, а кусанул ваш в щитке? Если надо срастить старый телефон со свежим кабелем?

Соединители ScotchLock (Ско(т)чЛок)

Данные соединители одноразовые и предназначены для соединения слаботочных проводов без снятия изоляции. Идеальны для телефонного кабеля и витой пары. Существуют их разные модификации: на два провода, три, с защитным гелем или без него.

Всё, что нужно из инструмента — пассатижи. Проводки, которые надо соединить, до упора вставляются в соединитель, а потом вся эта конструкция резко и сильно сдавливается пассатижами. Должен раздаться небольшой хруст/щелчок, и верхняя «пробочка» должна сесть вниз.

При этом изоляционная оболочка провода прорезается, и ножевой контакт выполняет соединение внутри зажима.

Я использую их для соединения телефонных кабелей в щитках заказчика или для каких-то распатчиваний витой пары (например, как одна витая пара в этажном щитке расключается на телефон и на домофон одновременно). Простые, соверешнно тупые и надёжные соединители.

Плинты

Вот только что написал о том, что одну витую пару можно использовать как несколько разных линий. А что? Очень удобно: проводники витые, взаимное влияние друг на друга небольшое. А затянув один кабель — получаем 4 пары проводов из этажного щитка в квартирный. Телефон, домофон, и какая-нибудь охранка. Удобно! Но вроде как хочется, чтобы все соединения были более-менее стационарными, а не виноградной гроздью СкочЛоков в щитке.

Ну так для этого умные люди придумали такую вещь как плинт. На самом деле — его придумали не для витой пары, а для кроссировки телефонии. С большой телефонией я глобально не сталкивался, поэтому объясняю своими словами. В телефонии существует задача разделения одного большого и толстого кабеля от АТС на конкретные проводки, уходящие к абонентам. Да ещё и так, чтобы можно было выключить, прозвонить, или перекинуть на другой номер.

Раньше для этого служила коробочка с клеммниками и винтиками, а теперь — плинт. Плинт — это прямугольная пластмассовая колодка, на которой установлено и промаркировано 40 ножевых контактов: на 10 пар проводов (читай — 10 линий), по две штуки на линию с «входом» и «выходом». Кабель от АТС разводится по парам на одну сторону плинта, а отходящие линии подключаются с другой. Плинты бывают со всякими дополнительными фишками — с размыканием линии (вставляется пластмассовый изолятор — размыкатель), с защитными разрядниками и ещё с некоторыми приблудами.

Для того, что запрессовать туда провод (распатчить), используется специальный нож с V-образным лезвием, которое пропихивает проводник в такой же V-образный контакт с острыми кромками, прорезающими изоляцию. Посмотрим, как это делается. Берём наш плинт (кстати, для их закрепления в щитке выпускаются специальные кронштейны), для примера берём нашу многострадальную витую пару и, расплетая пары не необходимую длину, раскладываем их на специальные места. Обратите внимание: в кронштейне даже есть отверстие, чтобы красиво засунуть туда приходящий кабель! 🙂

Дальше, придерживая проводок, аккуратно и резко тыкаем на него лезвием ножа. Проводник будет запрессован в контакт, и — вуаля — получаем красивое соединение. И самое главное — наглядное! Теперь наша витая пара распатчена и подписана. И, если нам хочется — мы можем с другой стороны, для примера, подключить уже отходящие линии в совершенно другой, нужной нам, последовательности.

А если нам надо чего-то переключить и передёрнуть? Ну так у ножа для этого есть специальный крючок: подлазим, зацепляем им нужный проводник и выдёргиваем его вверх из контактов. Обратите внимание, как хорошо прорезана изоляция — контакт будет надёжный!

Хорошо. Возвращаемся с телефонии в быт. И ставим простую задачу: вот у нас в квартире есть слаботочный щит, куда сведены все провода от телефонных розеток квартиры. Красиво и прекрасно. А как нам эти розетки соединить параллельно? Чтобы везде телефон был?

UPD: Некоторый пример использования плинта показан в заметке: Беглое переокучивание слаботочного этажного щитка, где плинт как раз и используется для кроссировки нескольких витых пар на разные сигналы — домофон, видеодомофон, сигнализация.

Использование плинтов для расключения телефоной линии на несколько розеток

А снова при помощи плинта! К чертям всякие клеммники и винтики! Мы делаем небольшой финт ушами: берём одну витую пару (в телефонии используется как раз синяя), и запатчиваем её на несколько контактов плинта, как показано на фотке: запатчили первую пару плинта, пропустили изнутри — запатчили вторую пару, снова пропустили снаружи — третью. И так — пока не кончится плинт.

Получаем несколько пар плинта, соединённых параллельно между собой. С другой стороны плинта — подключаем наши линии от розеток — готово! Для примера напатчил всяких витых пар — подключать можно всё что угодно.

Одиночные соединители для RJ-45 и RJ-12

Ну и напоследок напомню совсем бюджетное решение. Если надо соединить витую пару для компьютерной сетки (LAN) или нарастить её — лучше не пользоваться СкочЛоками, а использовать специальный соединитель RJ-45 — RJ-45, которые валом продаются везде.

Здесь совсем всё просто до ужаса: на всех кабелях обжимаются стандартные джэки RJ-45 или RJ-12, и всё это втыкается в разъёмы соединителя. Получаем или нарощенный кабель, или разделение телефонной линии на два или три телефона. Бывают разветвители для витой пары — не ведитесь на эту ерунду! Витая пара, распараллеленная на два компьютера работать не будет!

Другие части:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.



Блок: 6/8 | Кол-во символов: 7471
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Правила соединения двух интернет проводов

Скручивание

1) Для начала уберите изоляцию с небольшого отрезка возле края. Увидите, что там есть восемь проводов, которые окрашены в разные цвета. С каждого надо снять изоляцию, но, при этом, ухитриться сделать это таким образом, чтобы цвета были видны.

Обрезать провода необходимо на разных уровнях, чтобы была приблизительно сантиметровая разница между их длиной.

2) Теперь снимаем изоляцию с другого кабеля, а провода обрезаем так, чтобы они были пропорциональны проводам у другого кабеля. Например, вы очистили с обоих кабелей по десять сантиметров. Тогда у проводов одного цвета необходимо осуществить обрезку на шести и четырёх сантиметрах, у другого на семи и трёх, и так далее.

3) Далее каждый провод попарно соединяется с тем, что имеет такой же цвет. Все тщательно скручивается, после чего изолируется изолентой. Также обмотать необходимо и общее соединение, иначе возможны дальнейшие повреждения. После этого кабель можно подключать.



Блок: 7/8 | Кол-во символов: 998
Источник: https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html

Кол-во блоков: 13 | Общее кол-во символов: 25999
Количество использованных доноров: 4
Информация по каждому донору:

1. https://YDoma.info/kompjuter/seti/kompjuter-udlinenie-naraschivanie-kabelja-vityh-par.html: использовано 2 блоков из 3, кол-во символов 4188 (16%)
2. https://hobbyits.com/soedinenie-vitoj-pary-mezhdu-soboj/: использовано 1 блоков из 4, кол-во символов 2307 (9%)
3. https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 3 блоков из 5, кол-во символов 2270 (9%)
4. https://led-set.ru/raznoe/soedinit-vituyu-paru-mezhdu-soboj.html: использовано 5 блоков из 8, кол-во символов 17234 (66%)

Как правильно нарастить витую пару | Vovan Botan

Как правильно нарастить витую пару | Vovan Botan | Яндекс Дзен

Ситуация злободневная и даже слегка веет банальщиной: ты делаешь свою часть работы на объекте, проложил провода согласно проекта и внепроектных пожеланий заказчика, а через несколько дней звонок от прораба с неприятной новостью: гипсокартонщики, отделочники (нужное подчеркнуть) перебили один из твоих проводов или же изменение в дизайн-проекте (о Боже, в который раз!) и розеточный пост перенесён. Что это означает? Что нужно максимально быстро организоваться и быстро приехать и устранить проблему.

Особенно трудоемкое наращивание витой пары — следует соединить 8 жил, сделать это надежно и красиво.

1. Счищаем наружную изоляцию (около 3-5 см)

2. Проделываем ту же операцию для другого конца провода

3. Подрезаем около 2 см 4 жилы на одном конце, проделываем аналогичную операцию на других 4 жилах на другом конце. Это делается для того, чтобы соединение выглядело более компактно, эстетично и легче было натянуть термоусадочную трубку. Простите за качество фото, не всегда в пылу борьбы за результат в условиях стройки получается сосредоточиться на получении качественных фото, но смысл понятен

4. На один из концов надеваем термоусадочную трубку, диаметром, равным двум диаметрам провода.

5. Зачищаем жилы и на длинные жилы надеваем термоусадочные трубки диаметром 3-4 мм и длиной 1-1,5 см

6. Сращиваем жилы путем скрутки

7. Пропаиваем скрутки. В процессе пайки следим, чтобы термоусадочные трубки на жилах были максимально далеко от места пайки. Если допустите нагрев термоусадки от паяльника, то не сможете потом надеть её на скрутку

8. После пропайки скруток сгибаем пропаянные скрутки в сторону короткой жилы и надеваем на скрутки термоусадочные трубки

9. Нагреваем трубки паяльником или лучше всего феном и обеспечиваем изоляцию скруток

Обращаю Ваше внимание на то, что в процессе прогрева следует быть внимательным и не допустить расплавления изоляции жилок, что может привести к замыканию между жил.

10. После того, как все соединения заизолировали, нужно прижать все скрутки и сделать соединение более компактным

11. Надеваем термоусадочную трубку на соединение и прогреваем ее феном

12. Для обеспечения большей механической прочности можно надеть ещё одну трубку бОльшего диаметра и тоже её усадить.

13. Не забываем после окончания работ прозвонить провод, дабы удостовериться, что все жилы соединены и между ними нет замыкания!

Как нарастить удлинить utp кабель витая пара Интернет | Мебельный журнал

Способы сращивания utp кабеля витая пара
информационных сетей

Неоднократно сталкивался с необходимостью удлинения кабеля витых пар линий Ethernet. Причин может быть несколько. При прокладке новой линии кончился кабель в бухте, и не хватило несколько метров до точки подключения, кабель был поврежден в подъезде при выполнении ремонтных работ, при перестановке компьютера не хватило длины кабеля.

Есть три варианта решения проблемы.
1. Выполнить разъемное соединение с использованием розетки и вилки RJ45.
2. Скрутить одноцветные провода между собой, как делают телефонисты.
3. Соединить провода пайкой.

Первый вариант самый простой и не требует высокой квалификации от исполнителя. Но ему присущи недостатки:
– необходимость специальных клещей для опрессовки,
– отсутствие герметичности соединения и в случае попадания влаги, нестабильность контакта.

Удлинение наращивание utp кабеля витая пара скруткой

Удлинение кабеля витая пара скруткой более доступный, не требует высокой квалификации, обеспечивает достаточную надежность и гарантированно сохраняет работоспособность линии на скорости до 100 Мбит/с. При правильном выполнении скруток, соединение получается достаточно надежным в течении продолжительного времени. Традиционно все провода в utp кабеле скручивают на одном уровне и изолируют каждое соединение по отдельности, изолирующей лентой или трубочками из полихлорвинила. Я Вас познакомлю с технологией, которой пользуюсь давно при соединении любых проводов, в том числе и кабеля витая пара. Отличительной особенностью ее является смещение вдоль кабеля мест соединений скруткой или пайкой относительно друг друга.

С конца кабеля разрезается вдоль внешняя оболочка на 8 см. Для этого достаточно прорезать ее на пару сантиметров, найти внутри капроновую разрезную нить и потянуть за нее, оболочка разойдется. Такую же операцию нужно провести и со вторым концом кабеля витых пар. Разрезанную вдоль оболочку отрезать не нужно, она еще пригодится.

Далее нужно зачистить все концы витых пар на один сантиметр от изоляции таким образом, чтобы исключить касание соседних скруток между собой. Главное правильно зачистить провода, не подрезав медные жилы. Лучше снимать изоляцию постепенно, после выполнения очередной скрутки. Примерять два проводника, отрезать лишнее, зачистить и затем уже скрутить.

Для соединения проводников скруткой, нужно приложить соединяемые проводники накрест, затем взять пальцами и проворачивать, пока оба конца полностью не обовьют друг друга. Должно быть не менее 5 витков. Нужно не допустить, чтобы один провод оставался прямым, а второй обвился вокруг него. В таком случае механическая прочность соединения будет очень слабой. Для минимизации потерь сигнала в месте соединения нужно развивать витые пары только на минимально необходимую для скрутки длину. В заключение сгибается с помощью пинцета скрутка пополам, для того, чтобы уменьшить ее размер и увеличить механическую прочность.

В результате получается состыкованный кабель. Все скрутки сделаны на достаточном расстоянии друг от друга.

Далее заправляются проводники в одну оболочку кабеля и закрываются второй. Перед заправкой для удобства, витые пары можно стянуть витком изоленты.

Осталось обвить место соединения изоляционной лентой и кабель готов для эксплуатации.

Если Вы ранее не занимались подобными работами, то лучше потренироваться до получения положительного результата на куске не нужного кабеля.

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке «Сращивание пары многожильных проводов».

Post Views: 126

Как сращивать кабель — блог 1000Bulbs.com

Освещаете ли вы хобби-проект или устанавливаете новый домашний светильник, любой электрический проект в конечном итоге потребует одной очень конкретной задачи: Сращивание кабеля . Соединения — это просто соединение двух отдельных кабелей или проводов. В случае установки электрического прибора сращивание используется для подключения выводных проводов вашего прибора (неважно, потолочный ли это вентилятор, балласт или корпус светильника, все они имеют кабельные выводы) к сетевому напряжению вашего дома. .Небольшие проекты, такие как низковольтное освещение или даже ремонт небольших электрических устройств, таких как игрушки, обычно требуют случайного сращивания провода, чтобы решить проблему. Знание того, как повлиять на правильное соединение, может сэкономить вам деньги на замене приспособления, и вы сможете безопасно установить свои собственные приспособления.

Следует отметить, что каждое из этих сращиваний предназначено для соединения одного провода с одним проводом (для кабелей с несколькими проводами потребуется сращивание каждого отдельного провода). Это означает, что они должны нести равные нагрузки и использоваться для одной и той же цели.Соединения всегда следует выполнять от горячего провода к горячему и от нейтрали к нейтрали. При работе над проектом убедитесь, что вы не добавляете напряжение или ток источника, превышающие номинальные значения используемых проводов или компонентов.

Традиционный кабель или провод

Самый безопасный способ сращивания провода — это соединитель . Это простая трубка из пластика или винила с металлическим центром. Центр помогает поддерживать соединение с проводами, в то время как два конца могут быть обжаты поверх изоляции каждого провода, чтобы плотно удерживать их вместе.Простое использование соединительного разъема:

1. Зачистите провода — устройства для зачистки проводов делают это просто: просто поместите провод в правильно помеченный щель датчика и снимите изоляцию с провода. В противном случае возьмите острый нож и надрежьте (надрежьте) изоляцию вокруг провода. Затем снимите изоляцию. Обязательно зачистите провод примерно на ¼ дюйма от конца провода.

2. Поместите зачищенные концы каждого провода в соединительный разъем, следя за тем, чтобы не оставалось оголенного металла.

3. С помощью плоскогубцев обожмите концы разъема, закрыв каждый конец разъема с помощью плоскогубцев. Обжимка концов удерживает провода на месте.

Закручивающийся соединитель для электрических проводов

Накручивающиеся соединители для проводов обычно используются для сращивания в домашней арматуре или осветительной проводки для быстрого соединения между проводами. Эти пластиковые соединения широко используются в потолочных вентиляторах и настенных переключателях, поскольку эти приспособления отключаются чаще, чем другие.Закручивающийся колпачок также является отличным способом закрыть оголенный провод в домашней проводке и безопасно предотвратить короткое замыкание. При работе с электрическими проводами ни по какой причине нельзя оставлять оголенными провода. Соединение двух кабелей с помощью поворотного соединителя аналогично соединению соединителя, но с поворотом:

1. Зачистите провода, как и раньше, удалив изоляцию на ¼ дюйма с конца.

2. Скрутите оголенные концы обоих проводов вместе.

3. Вставьте витую пару в соединитель проводов.

4. Поворотный соединитель для фиксации стыка.

Аварийный соединитель — ТОЛЬКО низкое напряжение

Аварийный соединитель следует использовать только в системах низкого напряжения (системы 5–10 В). Вы всегда должны как можно скорее заменять его на подходящий стык. Никогда не оставляйте аварийный соединитель в любой промышленной или домашней электропроводке. Если в вашем доме возникла проблема с электропроводкой, не используйте для аварийного сращивания, а вызовите квалифицированного электрика вместо .

1. Зачистите оба провода, удалив изоляцию на ¼ дюйма с конца.

2. Закрутите концы вместе.

3. Обернуть изолентой.

4. Как можно скорее замените соединение на формальное соединение.

Если у вас есть другие вопросы о сращивании кабелей, задавайте их в комментариях ниже. Вы также должны подписаться на нас в своей любимой социальной платформе, поскольку мы публикуем новые статьи и руководства несколько раз в неделю.Просто подпишитесь на нас, поставьте лайк или подпишитесь на нас в Facebook, Twitter, Google Plus, LinkedIn, Pinterest или Instagram!

Обзор кабеля витая пара. Витая пара — это обычная медь… | by fiberopticteresa

Витая пара — это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией. Это делается путем соединения двух отдельных изолированных проводов в виде скрученной схемы и их параллельного прокладки, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов.Поскольку некоторые телефонные аппараты или настольные устройства требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле.

Кабель витая пара подходит для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к раннему периоду развития телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые дает сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.

Как работает кабель витой пары？

Кабель витой пары широко используется для телекоммуникаций и большинства современных сетей Ethernet. Но знаете ли вы, как работает витая пара?

Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Шум создается в сигнальных линиях через магнитные поля. Следовательно, шум в контурах данных является следствием магнитного поля. В прямом кабельном соединении весь звуковой ток движется в одном направлении, как в обычных трансформаторных катушках.Когда кабель действительно скручен, их магнитные поля противоположны друг другу. Таким образом, два магнитных поля нейтрализуют друг друга и любые внешние магнитные поля. Благодаря этому шумовой ток в скрученном кабеле ниже, чем в обычном кабеле.

STP и UTP

Типы кабеля витая пара

В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары — экранированный кабель витой пары и неэкранированный кабель витой пары.

Кабель с экранированной витой парой (STP)

Кабель с экранированной витой парой (STP) сочетает в себе методы экранирования, гашения и скручивания проводов. Каждая пара проводов обернута металлической фольгой. Затем четыре пары проводов оборачиваются металлической оплеткой из фольги. Кабель STP используется для устранения индуктивной и емкостной связи. Скручивание устраняет индуктивную связь, а экран устраняет емкостную связь. Такой кабель часто используется между оборудованием, стойками и зданиями.По сравнению с неэкранированной витой парой, STP вызывает большее затухание. Однако, поскольку в случае сбалансированной передачи дополняющие сигналы эффективно нейтрализуют любые экранирующие токи, потери незначительны. Кроме того, хотя протокол STP предотвращает помехи лучше, чем UTP, он более дорогой и сложный в установке.

Кабель STP

Кабель неэкранированной витой пары (UTP)

Неэкранированная витая пара является наиболее часто используемым кабелем для соединений Ethernet.Он состоит из медных проводов с цветовой кодировкой, но не содержит фольги или оплетки в качестве изолятора для защиты от помех. Кроме того, провода в каждой паре скручены друг вокруг друга. Кабели UTP меньше, чем кабели STP, что упрощает их установку, особенно в больших объемах или в узких местах. Они также дешевле, чем кабели STP, и не требуют такого большого обслуживания, поскольку не зависят от внешнего экрана. Кроме того, кабели UTP могут передавать данные так же быстро, как кабели STP.Однако кабели UTP более подвержены возникновению электрических помех и помех, чем другие типы сетевых сред. Таким образом, кабели UTP лучше всего использовать для домашних и офисных соединений Ethernet, а также в любой области, где нет высокой степени электромагнитных помех.

Кабель UTP

Применение кабеля витой пары

Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. И он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах.Поскольку расстояние передачи, скорость и полоса пропускания ограничены, кабели витой пары часто используются в телефонных линиях для передачи каналов голоса и данных, а также в локальных сетях, таких как 10Base-T, 100Base-T и т. Д.

Заключение

Подводя итог, витая пара имеет большой потенциал в области передачи данных на короткие расстояния в будущем. Он может соответствовать необходимым условиям высокой эффективности, энергосбережения, защиты окружающей среды и многим другим тенденциям современного общества.FS.COM был посвящен исследованию технологии передачи данных по витой паре, такой как кабель витой пары Cat 7, в надежде создать продукцию высочайшего качества и удовлетворить каждого потребителя.

Соединители для телефонных проводов и кабелей

Статический заряд на телефонной линии можно исправить или предотвратить!

Клиенты НЕНАВИДЯТ статику!

Все решает способ сращивания кабеля

Щелкните ЗДЕСЬ, чтобы перейти непосредственно к отдельным продуктам (ниже)

Поскольку на телефонной линии всегда присутствует напряжение постоянного тока , а поверх нее идет аудиосигнал переменного тока, при любом плохом соединении в любом месте линии вы услышите static . Соединения на телефонной линии должны быть безупречными!

Просто скручивая два провода вместе, может выглядеть как как хорошее соединение, но со временем на поверхности проводов, где они соприкасаются друг с другом, развивается окисление, что добавляет сопротивление соединению. В телефонной линии с постоянным напряжением вы услышите это сопротивление как статическое .

Не так давно мужчинам звонили по телефону
были спаяны проводов вместе!

Первые соединения телефонных проводов выполнялись с помощью большого паяльника, который нагревали газовой горелкой (она не была электрической).

Большие электрические паяльники Black Beauty использовались для пайки корпусов АТС в течение 80-х годов. Почему телефонисты приложили столько усилий, чтобы спаять провода, вместо того, чтобы просто скручивать их вместе? Потому что они должны были избежать статики , и это был способ сделать это только .

Может быть, вы скрутили провода на стереодинамиках, и они нормально работают? Нет статики.Это потому, что из усилителя не поступает постоянный ток, идущий на динамики. Это строго AC аудио. Когда на проводах громкоговорителей, которые вы скручивали вместе, развивается окисление, сопротивление, которое в конечном итоге возникает из-за окисления, заставляет громкость динамика немного снижаться, поэтому вы просто увеличиваете громкость на стереосистеме. Поскольку постоянного тока нет, на динамиках нет статического электричества.

Точно так же вы можете использовать гайки на 110 В переменного тока или на линиях громкоговорителей, но они в конечном итоге вызовут статический заряд, если вы используете их на телефонной линии.

В телефонной линии вы также можете получить статическое электричество в результате короткого замыкания с одной или обеих сторон линии на постороннее напряжение или землю. Постороннее напряжение или земля могут быть вызваны попаданием воды в кабель. Вода проводит электричество и замыкает телефонную линию на проводники в другой паре (парах) или на землю. Статический заряд также может быть вызван забоем в изоляции, замыканием неизолированного медного провода на другие проводники или на землю.

Прерывистый статический заряд часто вызывается воздушными линиями с зазубринами в изоляции.Когда они качаются на ветру, оголенный медный провод замыкается на другие проводники или опоры. Они называются Свингеры .

Хотя вы можете заклеить провод лентой с надрезом в изоляции, чтобы предотвратить его короткое замыкание, в телефонном бизнесе чаще всего вырезают плохой кусок кабеля и сращивают концы вместе или вставляют хороший кусок. если кабель не будет достаточно длинным.

Если это проложенный под землей кабель, вам необходимо использовать сростки с гелевым наполнителем (водонепроницаемые) и поместить все сращивание в водонепроницаемый корпус для сращивания , который предотвращает попадание воды в кабель с открытых концов (там, где была установлена ​​оболочка). резать). Независимо от того, сколько ленты вы используете, ее будет недостаточно, чтобы вода не просочилась в стык! Используйте монтажный шкаф .

Так почему же мы еще не паяем телефонные провода ?

IDC

Соединители смещения изоляции

Соединители смещения изоляции — это просто , прижимаемые к проводу.У них есть небольшая прорезь, которая врезается в изоляцию (смещает ее), и разрезает на медный провод, когда он проталкивается в него. Существует множество различных типов разъемов IDC, включая разъемы 66 Block, CAT5 и CAT6, Krone и 110 Blocks, и даже обычные модульные вилки.

На самом деле был один тип соединительного разъема, который выпускался с до разъемов IDC. Beanie или B-Wire Connector в течение многих лет использовались телефонными компаниями. Beanie — это всего лишь небольшая металлическая трубка, достаточно большая, чтобы в нее можно было вставить около трех телефонных проводов 24-го калибра, с виниловой изоляционной оболочкой. Трубка имеет партий маленьких острых точек в ней, которые разрезают на изоляцию и провод, создавая ГАЗОПЕРТНОЕ СОЕДИНЕНИЕ .

Газонепроницаемое соединение — это секрет для создания хорошего соединения. Когда металл в стыке вставлен в провод так плотно, что воздух не может попасть туда, где встречаются металлы, не может произойти окисления — , и вы никогда не получите статического электричества от этого стыка.

Штифт, вставленный в медный провод, не даст вам газонепроницаемого соединения . Этот штифт будет сидеть поверх сплошного медного провода, и в конечном итоге образуется слой окисления (если на штифт не будет постоянного сильного давления). Газонепроницаемое соединение образуется, когда материал, используемый в стыке, фактически разрезает стороны меди. Давление, создаваемое небольшой прорезью в форме U , в которую вдавливается провод, создает газонепроницаемое соединение .

Все телефонные сращивания и соединительные блоки
Обеспечьте Газонепроницаемые соединения

Если вы слышите помехи на демаркационной линии телефонной компании при открытой паре к помещению, телефонная компания должна будет устранить помехи. Единственный способ избавиться от статического электричества — исправить плохое соединение. Нет фильтров, которые избавят от статики, так как к тому моменту, когда вы его услышите — это просто звук .Если вы отфильтруете достаточно звукового спектра, чтобы избавиться от статики, вы также избавитесь от речи!

Пассивный сетевой ответвитель

Проводные сети есть везде, независимо от того, нравится ли вам это. Почти в каждом здании есть внутренняя проводка, от предприятий до школ и отелей. К сожалению, в большинстве случаев о физической безопасности проводки уделяется мало внимания. Не верьте мне на слово, просто поднимите потолочную плитку в любом коридоре и посмотрите на себя.

Это также косвенно влияет на беспроводные сети, поскольку точки доступа по-прежнему подключены через проводную сеть. В большинстве установок будут применяться надлежащие меры безопасности беспроводной сети, но ничего не будет для данных, отправленных обратно по сети после получения точкой доступа.

Ну и что? Что ж, это открывает уязвимость, позволяющую осуществлять физическое прослушивание телефонных разговоров. Старая школа, но мощная, как всегда. Есть несколько способов сделать физическое прослушивание. Предполагается, что сеть представляет собой сеть Ethernet по витой паре, а проводка физически доступна.

Метчики традиционные

Самый распространенный и очевидный способ перерезать кабель Ethernet — это разрезать его и повторно обжать или проткнуть два конца к устройству для обнаружения. Устройство может быть мостом Ethernet, который позволит не только прослушивать, но и фильтровать, изменять или вводить новые данные. Другой вариант — пассивное прослушивание данных, которое может быть выполнено с помощью концентратора, коммутатора с диапазоном или пассивного ответвителя. Если «сделай сам» не в вашем стиле, есть и коммерческие изделия для прослушивания.

К сожалению, все вышеперечисленные методы имеют несколько недостатков: связь на проводе отключается на некоторое время, пока кабель перерезан, возможность случайного ввода нежелательных пакетов обратно в провод, а также обрезание и повторное подключение. — обжатый кабель, оставляющий мертвые очевидные и легко заметные свидетельства произошедшего отвода.

Пассивный метчик для стыков

Несколько лет назад я бездельничал и решил посмотреть, можно ли подключиться к горячему кабелю Ethernet, не разрывая соединение.Моя первая попытка была предпринята с использованием зажимов из крокодиловой кожи и инструмента для зачистки проводов, что сработало, но было очень неприятно и болезненно. Попробовав различные другие методы, я нашел лучший способ выполнить сращивание витых пар с помощью разъемов IDC, и родился пассивный ответвитель сращивания.

В отличие от обычных ответвителей, описанных ранее, пассивный ответвитель скрытный. Ссылка на перехваченном кабеле никогда не обрывается и, если все сделано аккуратно, последствия также не очевидны.Однако есть и обратная сторона: этот метод работает только в сетях ¹⁰ ⁄ ₁₀₀ , а не в гигабитных (но не беспокойтесь, есть способ обойти это, как описано ниже).

Вот краткая справка о том, что происходит. В сетях Ethernet с витой парой ¹⁰ ⁄ ₁₀₀ только две из четырех пар проводов фактически используются для передачи данных. С точки зрения компьютера, оранжевая пара предназначена для RX, а зеленая пара — для TX. Пассивный ответвитель работает, подключая приемник анализатора к приемнику или передаче прослушиваемого провода.Имея два интерфейса RX на сниффере, вы можете захватывать полнодуплексный трафик на проводе.

Рецепт

Перед тем, как начать, вам понадобятся ингредиенты для пассивного ответвителя. Два штекерных разъема IDC типа 8P8C (также известный как RJ45), инструмент для перфорации, два обычных сквозных кабеля Ethernet, острый нож, прозрачная лента и алиби. Вам также понадобится ноутбук для регистрации данных с двумя интерфейсами Ethernet (два адаптера USB-Ethernet сделают эту работу). Теперь по инструкции.

Сначала возьмите кабель, который вы хотите постучать, и обрежьте корпус на несколько дюймов, чтобы обнажить 4 пары проводов внутри. Изолируйте зеленую и оранжевую пару скрученных проводов.

Затем возьмите один из разъемов и найдите оранжевый и оранжево-белый разъемы (будут выглядеть как два лезвия с зазором между ними). Поместите гнездо перпендикулярно оранжевой паре проводов. Теперь проткните оранжевый провод к оранжевому разъему, а оранжево-белый провод к оранжево-белому разъему.Возьмите другой разъем и повторите процесс, но на этот раз вставьте зеленый провод в оранжевый разъем, а зелено-белый — в оранжево-белый.

На данный момент кран это физически сделано. Да, это так просто. Теперь подключите каждый из разъемов к интерфейсам Ethernet на ноутбуке с помощью двух обычных кабелей Ethernet. Переносной сниффер будет похож на «wtf mate» и откажется от автоматического согласования соединения, поскольку подключены только провода RX. Итак, включите два интерфейса вручную в неразборчивом режиме (если в * nix, используйте ifconfig с переключателем promisc).

И, наконец, запустите WireShark или ваш любимый сниффер пакетов. Если вы используете WireShark, выберите захват в интерфейсе «Любой», так как мы хотим захватывать данные на обоих адаптерах Ethernet одновременно. Если приложение-сниффер не имеет интерфейса «any», просто запустите два экземпляра и захватите эти два интерфейса по отдельности. Более того, вы можете связать два интерфейса, чтобы вы могли рассматривать полнодуплексный режим как единый интерфейс, если у вас есть столько свободного времени.

Закончив регистрацию данных, просто осторожно вытащите разъемы из проводов.Вставьте пары проводов обратно в кожух и используйте прозрачную ленту, чтобы срез кожуха оставался закрытым. В отличие от того, что можно заметить перерезанный кабель Ethernet, этот метод не заметен, если не присмотреться.

Вот как вы выполняете пассивный ответвитель.

Преодоление гигабита

Как упоминалось ранее, одним из ограничений пассивного ответвителя является то, что он работает только в сетях ¹⁰ ⁄ ₁₀₀ . Это связано с тем, что для гигабита используется совершенно другое назначение контактов / пар, для которых требуются все четыре пары.Чтобы преодолеть это, есть простой, но элегантный прием. Просто перережьте коричневую и / или синюю пару проводов. Конечным устройствам не останется ничего другого, как вернуться к 100, поскольку доступны только две пары. Обратной стороной, конечно же, является то, что связь на проводе будет отключена на мгновение, пока соединение не будет повторно согласовано.

Предостережения

Пассивный ответвитель обычно не прерывает или не разъединяет соединение на проводе, но устройства на обоих концах могут вести себя неожиданно из-за изменений импеданса из-за введенного дополнительного интерфейса или из-за возникшего шума.В редких случаях вы можете увидеть ошибки связи, разъединения или велоцираптор (как знать…)

Хотя ответвитель полностью прозрачен для сети с точки зрения данных, рефлектометр во временной области может использоваться для определения наличия ответвлений на кабеле и определения его точного положения. Но сеть, планирующая использовать такое устройство, определенно не оставит свои проводные сети уязвимыми для таких мелких атак.

Последние мысли

Проводные сети есть повсюду и, к сожалению, очень уязвимы, если проводка незащищена и не защищена.Если вы являетесь обычным пользователем сети, всегда используйте зашифрованные и безопасные формы связи и никогда не предполагайте, что проводные сети каким-то образом магически безопасны. Если вы сетевой администратор, подумайте еще раз о физической безопасности вашей сети. Иметь по-настоящему прочную дверь в дом бессмысленно, если вы забыли возвести стены. Вы уловили идею.

Заявление об ограничении ответственности: это написано исключительно в образовательных целях, поэтому никогда не пытайтесь делать что-либо, описанное здесь, в реальной жизни.Наконец, я не несу ответственности ни за что, что вы делаете, если вы когда-либо делаете.

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1 С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2 Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3 Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару так, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

STEP 4 Удерживая кабель концами проводов от себя.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5 Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из штифтов.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6 Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в правильную форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что после завершения подключения была сделана ошибка в порядке проводки, вам придется отрезать разъем и начать все заново!

STEP 7 Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8 Если ваш обжимной пресс не обрезает автоматически концы провода при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9 После завершения первого заделки повторите процесс на противоположном конце кабеля

Удлинитель провода трансформатора тока (ТТ)

Обзор

Бывают случаи, когда требуются более длинные подводящие провода трансформатора тока (ТТ).Если стандартные провода длиной 8 футов (2,4 метра) недостаточно длинные, их можно удлинить до 100 футов (30 м) или более, особенно если вы держите провода подальше от оборудования с электрическими помехами, такого как приводы с регулируемой скоростью (инверторы). Чтобы свести к минимуму шум линии электропередачи от помех чувствительным сигналам трансформатора тока, удлинительные провода следует прокладывать в кабелепроводах (кабелепроводах) без каких-либо силовых проводов.

Хотя трансформаторы тока с выводами длиной более 8 футов могут быть специально заказаны за дополнительную плату, наиболее распространенной практикой является удлинение выводов в полевых условиях с использованием витой пары от 22 AWG до 18 AWG.Дистрибьюторы обычно имеют в наличии экранированный кабель с оболочкой с одной или несколькими витыми парами.

Если вы хотите удлинить провода ТТ, есть четыре основных варианта:

• Скрученный — Наши стандартные черно-белые провода ТТ 18 калибра скручены. Скручивание важно для помехоустойчивости, особенно при 50-60 Гц. Этот провод доступен в бухтах длиной 100 футов (30 м), , подробности см. На странице CT Wire .
• Экранированный и скрученный — Добавление экрана — в дополнение к скручиванию — может обеспечить дополнительную помехозащищенность, особенно для длинных удлинителей.Примечание: для лучшей защиты от перекрестных помех провода должны быть скручены попарно.
• Неэкранированный и нескрученный — Большинство кабелей скручены, поэтому обычно это возникает только при использовании двух одножильных проводов. Мы не рекомендуем этого для большинства приложений, потому что это очень низкая помехозащищенность. Это может сработать, если проводники каждого ТТ поддерживаются в тесном контакте, чтобы минимизировать площадь контура, и если проводники ТТ находятся вдали от линейных (сетевых) проводов и находятся в их собственном кабелепроводе или металлической дорожке качения.
• Экранированный, но не скрученный — Это немного необычно, но все же происходит. У этого типа кабеля есть две проблемы. Во-первых, экран в первую очередь блокирует высокочастотные помехи, но не 60 Гц. 60 Гц намного лучше блокируется скручиванием проводов. Помехи от линейного шума 60 Гц вызывают беспокойство, потому что это основная частота, которую мы измеряем. Во-вторых, поскольку провода не скручены в пары, существует больший риск перекрестных помех между трансформаторами тока, если вы проложите более одной пары проводов трансформатора тока в одном кабеле.По возможности используйте витую пару при удлинении проводов трансформатора тока.

Экранированный

Сигналы

CT чувствительны к синфазным и дифференциальным помехам, магнитным и емкостным образом связаны с проводами. Схема с витой парой блокирует большинство магнитно-связанных и дифференциальных шумов, но не подавляет синфазные емкостные помехи. Экран может помочь блокировать синфазные помехи с емкостной связью, но наиболее эффективен, если оба конца заземлены. Если заземлен только один конец, незаземленный конец будет колебаться вверх и вниз с мешающим сигналом, а затем соединится с проводами витой пары.

Экранированный кабель обычно доступен на 300 и 600 вольт. Номинального значения 300 В переменного тока достаточно для панелей и цепей 120/208/240 В переменного тока, но для панелей 277/480 В переменного тока и 347/600 В переменного тока следует использовать кабель с номинальным напряжением 600 В.

В трехфазных приложениях, чтобы сократить количество прокладываемых кабелей, можно использовать кабель с оболочкой с тремя витыми парами и общим экраном. Мы рекомендуем не более трех пар на кабель.

Поскольку наши стандартные провода ТТ имеют диаметр от 22 до 18 AWG, мы рекомендуем удлинить провода ТТ с помощью провода того же или большего сечения.

Производитель	Номер детали	Напряжение Рейтинг	Пары проводов / Проводники	AWG	Температура Диапазон	UL / NEC	Поставщик	Цена	Диаметр
Кэрол	C2536A.41.10	600 В	1/2	16 AWG	от -20 ° C до 75 ° C	UL 2106 NEC CL2, CM	Цифровой ключ	$ 474/1000	0.308 ″
Alpha Wire	3221 SL005	600 В	1/2	22 AWG	от -55 ° C до 105 ° C	–	Ньюарк	$ 168/100 футов	0,181 ″
Alpha Wire	3231 SL005	600 В	1/2	20 AWG	от -55 ° C до 105 ° C	–	Цифровой ключ	$ 192/100 футов	0,189 ″
Tyco / Raychem	44A1121-22-0 / 9-9	600 В	1/2	22 AWG	от -65 ° C до 105 ° C	–	Ньюарк	$ 509/328 футов	0.132 ″
Tyco / Raychem	44A1121-20-0 / 9-9	600 В	1/2	20 AWG	от -65 ° C до 105 ° C	–	Ньюарк	$ 570/328 футов	0,148 ″
Belden	9341 0101000	600 В	1/2	18 AWG	от -30 ° C до 90 ° C	UL 1277 NEC TC	Ньюарк	$ 983/1000 футов	0.276 ″
Belden	9841	300 В	1/2	24 AWG	от -30 ° C до 80 ° C	UL 2919 NEC CM	Союзники	$ 393/500 футов	0,232 дюйма
Alpha Wire	6010C SL005	300 В	3/6	22 AWG	от -20 ° C до 60 ° C	UL 2493	Цифровой ключ	$ 127/100 футов	0,310 ″
Alpha Wire	6456 BK005	300 В	3/6	22 AWG	??	–	Ньюарк	$ 282/100 футов	0.414 ″
Belden	9369-500-60	300 В	3/6	18 AWG	от -30 ° C до 105 ° C	UL 2493 NEC CM	Ньюарк	$ 1028/500 футов	0,298 ″
Belden	9553-1000-60	300 В	3/6	18 AWG	105 ° С	UL NEC	Ньюарк	$ 1813/1000 футов	0,411 ″

Неэкранированный

Серия

ACTL и другие ТТ, включенные в список UL 2808

Стандартные провода ТТ неэкранированы, но имеют хорошее подавление шума из-за скручивания проводов.Наши стандартные скрученные черные и белые провода CT доступны в катушках длиной 100 футов (30 м), подробности см. На странице CT Wire.

CCS использует провод со следующими характеристиками: провод трансформатора тока, 20 AWG, 16/30 нитей, черно-белая витая пара (один виток каждые 0,95 дюйма +/- 15%), 105C, 600 В, 0,31 VW-1 UL 1015, RoHS.

Провода калибра 20 CTS и CTT

• Поставщик: Allied Wire
• Интернет: http://www.awcwire.com
• Телефон: (800) 828-9473
• Деталь №: UL-1015 22GA ЧЕРНЫЙ И БЕЛЫЙ ТАМОЖЕННЫЙ НАПРЯЖЕННЫЙ ПРОВОД — КРУТКА 1 ″.

Заместители

Эти неэкранированные кабели должны быть доступнее.

Производитель	Номер детали	Напряжение Рейтинг	Пары проводов / Проводники	AWG	Температура Диапазон	UL / NEC	Поставщик	Цена	Диаметр
Belden	9486 0101000	600 В	1/2	18 AWG	от -30 ° C до 90 ° C	UL 1277 / NEC TC	Ньюарк	$ 755/1000 футов	0.275 ″

Соединение

Если 8-футовые подводящие провода на стандартных ТТ недостаточно длинные, вы можете удлинить их, срастив дополнительный провод.

• Вы можете захотеть укоротить оригинальные провода трансформатора тока, особенно если вы собираетесь использовать экранированный кабель и заземлять экран на землю.
• Избегайте создания больших петель или промежутков между белым и черным проводами в точке соединения, поскольку это может увеличить электрические помехи.
• Можно использовать винтовые соединители (проволочные гайки), но только если они рассчитаны на подключение многожильных проводов трансформаторов тока, обычно от №18 до №22 AWG, к калибру удлинительного провода.Не используйте проволочные гайки (обычно красного или желтого размера), используемые для электромонтажных работ; они слишком велики для надежного соединения с помощью многожильных проводов меньшего размера! Для надежного подключения обязательно следуйте инструкциям производителя.
• Стыковое соединение и другие типы обжимных соединений могут хорошо работать, если используется обжимной инструмент с храповым механизмом, специально разработанный для обжимного соединителя. Внимание! : недорогие обжимные инструменты общего назначения не всегда обеспечивают надежное соединение.После обжима потяните за провода, чтобы убедиться, что они не выходят из обжима.
• Самое надежное соединение — это паяное соединение с термоусадочной изоляцией. К сожалению, паяные соединения требуют очень много времени.

Затухание сигнала

Кабель большой длины может немного ослабить сигналы CT (в дополнение к увеличению восприимчивости к шуму). В следующей таблице показана необходимая общая длина ТТ для уменьшения сигнала ТТ на 0.1% в зависимости от AWG, исходя из входного сопротивления трансформатора тока WattNode, равного 23 кОм.

AWG	Ом / 1000 футов	Длина кабеля для затухания 0,1%
16	4,016	2850
18	6.385	1800
20	10,15	1130
22	16,14	710
24	25.67	450

Влияние помех или перекрестных помех

Клиенты обычно спрашивают, сколько ошибок будет вызвано удлинением выводов трансформатора тока или использованием различных типов кабелей. К сожалению, на эти вопросы нет количественного ответа.

В случае перекрестных помех величина перекрестных помех зависит от следующего:

• Частоты сигналов: если ваша нагрузка имеет сильные гармоники, перекрестных помех может быть больше.
• Свойства кабеля: например, емкостная и индуктивная связь между соседними проводниками.
• Импеданс источника ТТ: разные трансформаторы тока имеют разное сопротивление обмоток и внутренние нагрузочные резисторы, что приводит к разному импедансу источника и разной восприимчивости к помехам и перекрестным помехам.
• Длина кабеля: чем длиннее кабель, тем больше перекрестных помех.
• Сигналы на разных ТТ: контролируете ли вы сбалансированную трехфазную нагрузку или есть совершенно разные токовые сигналы на разных кабелях ТТ?

Многие из этих переменных неизвестны, и их взаимодействие друг с другом трудно предсказать.При использовании рекомендованных типов кабелей (витая пара, опционально экранированная) перекрестные помехи должны быть незначительными. С другими кабелями невозможно предсказать, существенно ли повлияют перекрестные помехи на точность.

Помехи также невозможно точно предсказать или количественно оценить, поскольку они зависят от всех факторов перекрестных помех, а также от амплитуды и частоты помех, расстояния от источника помех и внешнего экранирования, например кабелепровода.

По нашему опыту, легче избежать длинных удлинений выводов трансформатора тока, а при необходимости удлинить выводы — использовать хорошие кабели.

См. Также

---

Ключевые слова: удлиненный, вывод, CT

Сеть

— лучший способ отремонтировать кабель CAT7

Я абсолютно не верю, что то, что вы купили, будет соответствовать требованиям Cat7, даже если оно совершенно новое. Cat7 является проприетарным стандартом и, как таковой, обычно не заканчивается в разъемах RJ45, а в GG45 — обратно совместим с разъемами RJ45, но выглядит более дорогим (и таковым является!). И вы не купите инструменты для его прекращения в магазине товаров для дома.И кабель плоский не купишь. У уважаемых профессиональных поставщиков кабелей не так много плоских кабелей Cat7, и их применение специфично: мультимедиа в жилых помещениях, а не в стене. Его не тянут ни в какой канал. Он идет откуда-то из домкрата, затем скрывается (например, под ковром за пределами пешеходных зон) и, как правило, попадает во что-то в чьей-то гостиной.

Ты был. Извините за такие плохие новости. Вы хотели купить (но не знали) кабель Cat8.

Практически нет разделения кабелей Cat7 или Cat8. Это невозможно сделать в любых полевых условиях, сохраняя при этом полную производительность Cat7 или Cat8. Если все сделано правильно, это, возможно, могло бы «работать» в том смысле, что конечные точки могли бы согласовывать соединение 10G, но это было бы очень, очень сомнительно.

Мне было бы трудно сделать это даже в хорошо оборудованной лаборатории электроники: в дополнение к анализатору цепей (или сопоставимому прибору) мне понадобилось бы дорогое испытательное приспособление, позволяющее подключать каждую пару отдельно к анализатору (1 тыс. Долларов + просто для приспособления).Я бы сварил концы проволоки лазером под стереомикроскопом в подходящем приспособлении. Ничего не паять, и стык будет смещен, так что каждая пара будет сращиваться через каждые пару сантиметров. Это для минимизации перекрестных помех. Cat7 и Cat8 имеют довольно строгие характеристики внутренних и внешних (чужеродных) перекрестных помех. Я делал это раньше без каких-либо испытаний, кроме самого сетевого оборудования, и оно работало нормально, но было трудно сказать, насколько я приблизился к исходной производительности. И это было сделано, чтобы показать, что это возможно — остерегайтесь ставок на пиво.Я бы никогда не использовал его ни для чего другого.

Итак, что вы будете делать, если вам действительно нужна производительность 10G или 40G, это следующее: используйте старый кабель, чтобы протянуть замену через тот же кабелепровод, и забудьте о всей шумихе Cat7. Он проприетарный, и он вам не нужен. А если дешево, возможно, кто-то вам лжет.

Если вы подключаетесь в здании, используйте либо кабели Cat8, если вам действительно нужна производительность 10G-40G, либо Cat6e. Я добился большого успеха с патч-кабелями Monoprice Entergrade Cat8.50-футовый белый в настоящее время будет стоить вам около 50 долларов. Есть и другие поставщики, но вы должны узнать на домашней лаборатории или подобных форумах о том, кто заслуживает уважения. Случайный продавец на Amazon — не так уж и много. Если они не продают сетевой кабель (и, как правило, другое сетевое оборудование) — забудьте об этом.

Если подземное соединение проходит между зданиями, значит, вы столкнетесь с проблемой из-за использования медного кабеля. И беда наступит, когда вы ударите молнию достаточно близко. Вы будете тянуть за замену трос, а также заменять какое-то оборудование.Нехорошо.

Таким образом, для соединений между зданиями вы будете использовать обрезанный кабель, чтобы протянуть одну или две пары полудуплексных одномодовых оптоволоконных соединительных шнуров с LC-оконечной заделкой (всего 2 или 4 шнура).
