Медиаконвертеры — Телекоммуникационное оборудование | НАГ

На сегодняшний день выбор медиаконвертеров достаточно велик. Компания «НАГ» предлагает выбрать и купить сертифицированные медиаконвертеры SNR практически для любых задач.

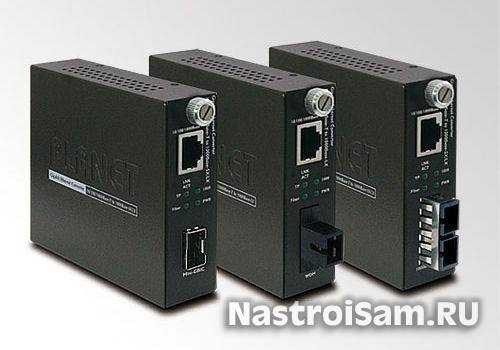

Сегодня одной из очень распространенных задач является задача преобразования сигнала по витой паре в сигнал по одномодововому одноволоконному оптическому кабелю. Для решения такой задачи представлен широкий ассортимент медиаконвертеров, в зависимости от необходимой пропускной способности и дальности передачи данных по оптическому волокну. Для передачи по медному кабелю конвертеры имеют интерфейс RJ-45; 100Мбит/с конвертеры имеют встроенный оптический трансивер типа 1х9 (SC-коннектор), гигабитные — SFP-слот и SFP-модуль (SC-коннектор). Устройства типа «А» и «В» позволяют одновременно передавать и получать сигналы на длинах волн 1310нм и 1550нм по одному оптическому волокну на расстояние до 20км (их устанавливают на разных концах линии связи):

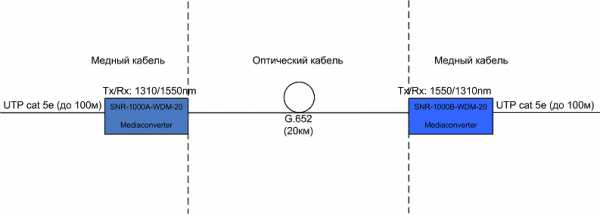

Рис 1. Пример применения медиаконвертеров SNR-1000A-WDM-20 и SNR-1000B-WDM-20

Медиаконвертер типа «A» использует длину волны 1550нм для приема данных и 1310нм — для передачи, а типа «B» использует длину волны 1310нм для приема данных и 1550нм — для передачи.

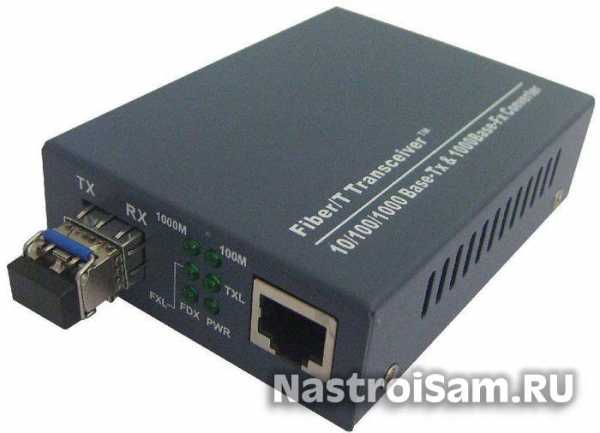

Если у конвертеров тип оптических приемопередатчиков не подходит для конкретной задачи, то следует использовать конвертеры SNR-CVT-1000SFP и SNR-CVT-1000SFP-V2, у которых есть SFP-слот, но SFP-модуль в комплект не входит. Установка соответствующего SFP-модуля позволяет гибко решать необходимые задачи.

Рис 2. Пример применения медиаконвертера SNR-CVT-1000SFP-V2 в CWDM+TV-системе

Медиаконвертер SNR-CVT-2SFP имеет два гигабитных SFP-порта, поэтому его можно использовать, например для преобразования среды «многомодовый оптический кабель — одномодовый оптический кабель» или для регенерации.

Рис 3. Переход от двухволоконного многомодового кабеля к одноволоконному одномодовому при помощи SNR-CVT-2SFP

Есть медиаконвертеры и для 10Gb интерфейсов. Устройство SNR-CVT-XFP имеет два 10Gb XFP-порта. Обычно такие конвертеры используют для регенерации или для перехода от одного 10Gb форм-фактора к другому. Форм-фактор XFP выбран неслучайно, сегодня это самые дешевые и компактные 10Gb трансиверы с дальностью до 80-120км. К примеру, дальность SFP+ на сегодняшний день ограничивается 40км, для увеличения дальности передачи до 80-120км целесообразнее всего осуществить переход к форм-фактору XFP.

Рис 4. Переход от форм-фактора SFP+ к XFP для увеличения дальности передачи

Устройство SNR-CVT-3SFP имеет два независимых 1.25Gb порта и один 2.5Gb порт, позволяя таким образом на одной длине волны (WDM/CWDM/DWDM) передавать два независимых 1.25Gb каналов.

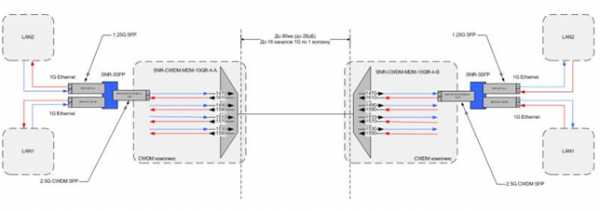

Рис 5. Пример применения SNR-CVT-3SFP для передачи двух независимых 1.25G каналов

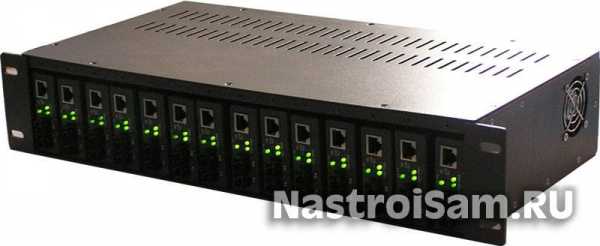

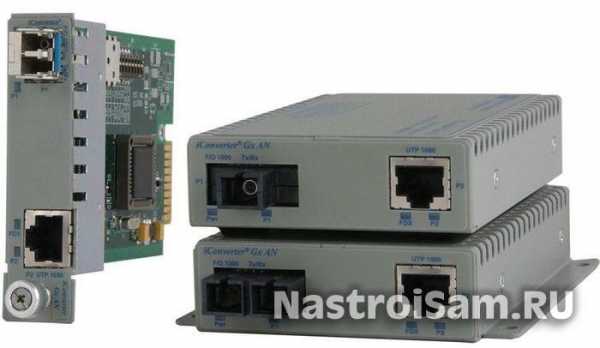

Каждый медиаконвертер может использоваться как отдельное устройство, либо устанавливаться в универсальное 14-слотовое шассиSNR-CVT-CHASSIS или SNR-CVT-CHASSIS-W (с двумя блоками питания).

shop.nag.ru

Медиаковертеры Ethernet: Оптика в медь. Советы

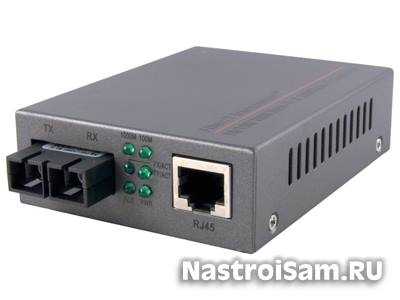

Преобразователи из медного Ethernet в оптический (медиаконвертеры) – достаточно простые устройства, не имеющие никаких сложных дополнительных настроек, однако они имеют свои особенности в применении, которые нужно учитывать при построении сети.

В данной статье даны рекомендации по использованию и подбору медиаконвертеров, описана работа функций «Link Fault Pass-through»

LFP и FEF

Вы можете подумать, что единственная цель медиаконвертера – преобразовывать сигнал из одной среды передачи (медный провод) в другую (оптическое волокно). Это действительно так, но ещё современные медиаконвертеры поддерживают функции, которые повышают надежность сети при правильном использовании.

Разумеется, основная роль медиаконвертера заключается в передаче данных между двумя устройствами, которые невозможно соединить напрямую, при этом преобразователь должен оставаться невидимым для сетевых устройств. По сути, медиаконвертер должен «имитировать кабель». Звучит достаточно просто, но, когда они используются в паре, «кабель» фактически состоит из двух медных кабелей и двух волоконных кабелей (см. рис. 1 ниже). Именно по этой причине появились такие функции как «Link Fault Pass-through» и «Far End Fault».

Рис. 1 Использование медиаконвертеров в паре

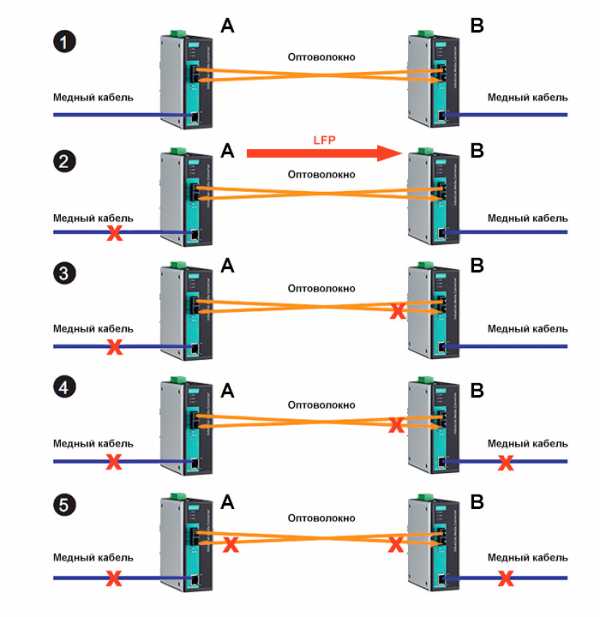

Link Fault Pass-through (LFP) – функция «Link Fault Pass-through» служит для оповещения соседнего медиаконвертера об обрыве медного кабеля. Рассмотрим, что произойдет, если медный кабель, соединяющий коммутатор слева с медиаконвертером, неожиданно оборвется (см. рис 2). В этом случае коммутатор справа не будет знать об обрыве, и, хотя соединение было разорвано, сеть будет продолжать пересылать данные “вникуда”, предполагая, что соединение по-прежнему активно. В таком случае на помощь приходит функция Link Fault Pass-through (LFP). Детальная работа LFP проиллюстрирована на рисунке 2 ниже.

• Изображение 1: Нормальная работа двух медиаконвертеров.
• Изображение 2: Медный кабель до конвертера A в обрыве. Конвертер A посылает специальное сообщение LFP преобразователю B.
• Изображение 3: Конвертер A отключает соединение с преобразователем B.
• Изображение 4: Конвертор B отключает медное соединение.
• Изображение 5: Конвертер B отключает соединение с преобразователем A.

Рис. 2 Link Fault Pass-through в действии

Far End Fault (FEF 802.3u) – функция «Far End Fault» служит для оповещения об обрыве одной из жил (!) оптоволоконного кабеля.

Рассмотрим, что произойдет, если одна из жил оптоволоконного кабеля, соединяющего медиаконвертер слева с медиаконвертером справа, неожиданно оборвется.

В этом случае коммутатор слева не сможет передавать данные на коммутатор справа. Однако, если другая жила оптоволоконного кабеля по-прежнему цела, коммутатор справа продолжит передачу на коммутатор слева, что может привести к ошибкам передачи по всей сети. В этом случае на помощь приходит функция Far End Fault. Детальная работа FEF проиллюстрирована на рисунке 3 ниже.

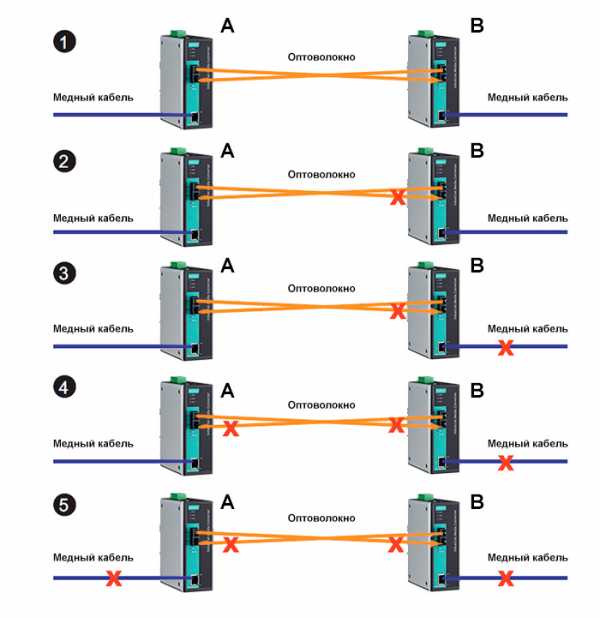

• Изображение 1: Нормальная работа двух медиаконвертеров.
• Изображение 2: Одна из жил оптоволоконного кабеля от конвертера A до конвертера B обрывается.
• Изображение 3: Конвертер B отключает медное соединение.
• Изображение 4: Конвертер B отключает вторую жилу оптоволоконного кабеля до конвертера А.
• Изображение 5: Конвертер A отключает соединение по медному кабелю.

Рис. 3 Far End Fault в действии

Важное напоминание: используйте медиаконвертеры в парах

На приведенных выше иллюстрациях мы показали, что медиаконвертеры используются парами. Многие инженеры-проектировщики игнорируют этот момент и используют только один преобразователь Ethernet в оптику. Проблема с использованием только одного преобразователя заключается в том, что, если включены функции «Far End Fault» или «Link Fault Pass Through», то они не будут работать должным образом. Мало того, что медиаконвертеры должны использоваться парами, но, кроме того, они должны быть от одного производителя и, желательно, одной модели. Это связано с тем, что разные производители могут использовать проприетарные протоколы для функций «Far End Fault» и «Link Fault Pass Through». Кроме того, один и тот же производитель может использовать разные микросхемы в разных моделях, что приведет к несовместимости различных моделей.

Давайте подробнее рассмотрим, что произойдет, если мы используем только один преобразователь с функцией LFP (см. рис. 4 ниже). На самом деле, легко понять, почему использование LFP в этой ситуации вызовет проблемы. Прежде всего, имейте в виду, что LFP — это функция, которая реализована в медиаконвертере. Если соединение по медному кабелю между коммутатором слева и медиаконвертером обрывается, медиаконвертер отправит сообщение на коммутатор справа, о том, что передача не удалась. Проблема заключается в том, что коммутатор не поймет сообщение LFP, и, следовательно, сообщение будет отброшено. Из-за этого коммутатор справа продолжит передачу данных в медиаконвертер с ожиданием передачи данных на коммутатор слева. Тот факт, что этого не происходит, может привести к сбою сети.

Рис 4. Работа Link Fault Pass-through только с одним медиаконвертером

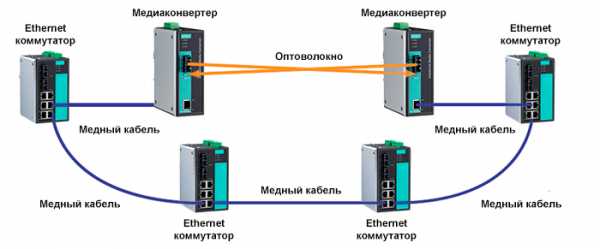

Работа медиаконвертеров в резервированных сетях

Влияние режима работы медиаконвертера на работу резервированной сети

Резервирование является важным аспектом любой сети, но особенно важно в промышленных сетях. Многие коммутаторы Ethernet поддерживают как протоколы STP/RSTP, так проприетарные протоколы, например, Moxa Turbo Ring.

Как известно, для работы протоколов резервирования коммутаторы обмениваются друг с другом специальными служебными сообщениями – BPDU.

Некоторые модели медиаконвертеров, работающие в режиме передачи «Store-and-Forward», не могут передавать BPDU-пакеты протоколов резервирования. Решение этой проблемы состоит в том, чтобы переключить преобразователи в режим «Pass-through», поскольку в этом случае оптоволоконная линия обеспечивает прозрачную линию связи.

Влияние медиаконвертера на время восстановления сети

При использовании медиаконвертеров в сети Ethernet, использующей протоколы резервирования STP/RSTP или Turbo Ring, вы должны учитывать влияние, которое преобразователи оказывают на скорость восстановления.

Рассмотрим каждый случай отдельно:

• Скорость восстановления для STP/RSTP довольно низкая, и, хотя включение медиаконвертеров немного замедлит работу, они не окажут заметного влияния на скорость восстановления.
• Проприетарные протоколы гораздо быстрее, чем STP/RSTP. Например, Turbo Ring от Moxa имеет время восстановления менее 20 мс. Поэтому, если вы используете медиаконвертеры в такой сети, вы должны ожидать заметное снижения времени восстановления.

Более подробно ознакомится с техническими характеристиками медиаконвертеров Ethernet в оптику от MOXA, Вы можете в каталоге на нашем сайте или обратившись к специалистам MOXA.pro по тел.: (495) 419-12-01 или по e-mail: [email protected]

moxa.pro

Гигабитный медиа-конвертер «медь/оптика» от D-Link | Журнал сетевых решений/LAN

D-Link DMC-805G Медиа-конвертер DMC-805G производства D-Link позволяет перейти от витой пары к одномодовому/многомодовому оптическому кабелю в сетях Gigabit Ethernet 1000BaseT и 1000BaseSX/LX. Благодаря поддержке функции управления Link Pass Through можно быстро обнаружить и изолировать проблемы, связанные с сетевым кабелем.

Медиа-конвертер DMC-805G производства D-Link позволяет перейти от витой пары к одномодовому/многомодовому оптическому кабелю в сетях Gigabit Ethernet 1000BaseT и 1000BaseSX/LX. Благодаря поддержке функции управления Link Pass Through можно быстро обнаружить и изолировать проблемы, связанные с сетевым кабелем.

Конвертер DMC-805G имеет один порт RJ-45 для витой пары и один слот SFP для установки трансиверов MiniGBIC, что делает более гибким выбор оптической среды передачи и снижает стоимость решения. В качестве оптической среды передачи могут использовать многомодовые или одномодовые оптические кабели с разъемом LC. Максимальное расстояние передачи для 1000BaseSX равно 550 м, для 1000BaseLX — 20 км. Порт на основе витой пары обеспечивает автоматическое определение дуплексности режима и полярности MDI/MDI-X, а также передачу данных на скорости канала связи.

Медиа-конвертер DMC-805G может применяться как отдельное устройство или устанавливаться в универсальное 16-слотовое шасси для медиа-конвертеров DMC-1000. Установка медиа-конвертера DMC-805G в шасси с модулем управления DMC-1002 позволяет с помощью SNMP отслеживать состояние канала связи, режим работы, скорость и подсчитывать число принятых и переданных пакетов для обеих сред передачи данных.

Рекомендованная цена для российского рынка — 91 доллар.

Гигабитный медиа-конвертер «медь/оптика» от D-Link

Поделитесь материалом с коллегами и друзьями

www.osp.ru

Как соединить оптоволоконный кабель с витой парой?

Во времена, когда высокоскоростные услуги связи ещё только начинали своё развитие, в основном применялся коаксиальный кабель. Он являлся основой для сети Интернет еще в 80-х годах. Конструкция коаксиального кабеля всех модификаций имеет медную проводящую жилу по центру устройства в изолирующем материале, металлический экран, оплётку и внешнюю защитную оболочку. Из положительных качеств стоит отметить хорошую защищенность кабеля от внешних воздействий, в т.ч. электромагнитных и радиочастотных помех. Однако в силу достаточно высокой стоимости, различных сложностей подключения и далеко не лучшего качества связи применение данного изделия уходит в прошлое.

Сегодня для качественного быстрого интернета и мобильной связи используют оптический кабель или «витую пару». Купить оптический кабель на сегодняшний день уже не является проблемой. Волоконно-оптические заводы шагнули вперед в своих разработках и выпускают достаточно широкий ассортимент оптических изделий. В свою очередь кабель «витая пара» не отстаёт и также представлен широкой линейкой разнообразных моделей на рынке кабельно-проводниковой продукции.

Что же представляют собой данные изделия?

Оптический кабель – современное высокотехнологичное изделие, основой которого является световод, проводящий информацию. Оптические волокна представляют собой тончайшие нити, а само устройство кабеля – сложную модель со специальными элементами, надёжно защищающими световод от каких-либо повреждений. Цена на оптический кабель несколько выше по сравнению с остальными типами изделий, однако, она оправдана высоким качеством и отличными проводящими характеристиками.

Посредством оптического кабеля можно передавать сигнал на огромные расстояния на больших скоростях. По этой части оптика значительно превосходит и коаксиальный кабель, и «витую пару». С оптическим кабелем перед операторами открываются колоссальные возможности для постоянного улучшения качества своих услуг.

В идеальном варианте для услуг связи необходимо применение оптических технологий повсеместно с постепенным вытеснением прочих моделей. Однако с экономической точки зрения не всегда такое решение оправдано. Оптимальным вариантом на сегодня является сочетание «оптоволокно — витая пара» в построении сетей связи.

Практически все операторы, предоставляющие услуги по доступу в интернет применяют в своей работе кабель типа «витая пара» наряду с оптическим волокном. Трассы между зданиями, протяженные магистрали и участки строятся при использовании оптического кабеля, а вот подводка к квартире абонента выполняется посредством «витой пары». Таким образом, обеспечивается максимальная скорость передачи сигнала на кабельной магистрали, а кабель «витая пара» при этом отлично выполняет свои функции на приличных скоростях при прокладке линии к абоненту в квартиру. Данное сочетание двух типов кабеля на линиях связи позволяет обеспечить оптимальное сочетание скоростей с вполне невысокой стоимостью.

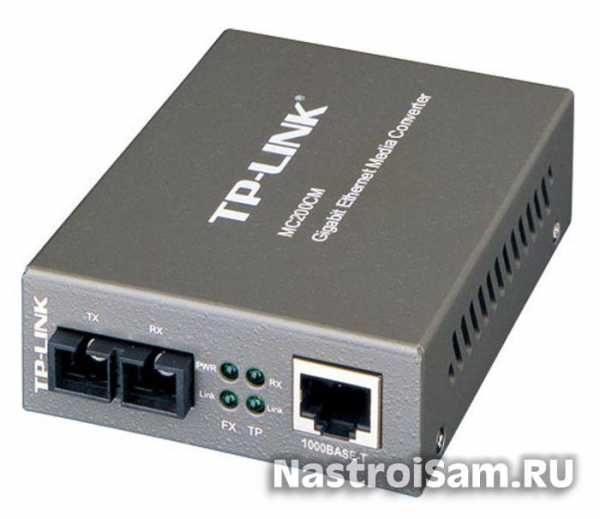

В местах перехода с оптоволоконного кабеля на «витую пару» производят соединение проводящих элементов. Для этого выполняют следующие манипуляции. Подбирают подходящий кабельный ящик, в котором оптическое волокно сваривают с патч-кордом. Затем модуль оптического кабеля вставляют в спайс-кассету и закрепляют стяжками. Кассету закрывают. Концы патч-кордов вставляют в медиаконвертер: один на вход, другой — на выход. Далее медиаконвертер вставляется в специальный свитч, в который уже подключается витая пара. Далее уже кабель «витая пара» проводится по зданию по необходимой траектории. Так происходит соединение оптоволокна с «витой парой».

Отметим, что на сегодняшний день данное сочетание кабелей наиболее приемлемо и экономично. Главное грамотно провести все монтажные работы и приобрести надёжные изделия. Купить оптический кабель или «витую пару» Вы можете в компании Вионет. Мы предлагаем поставки широкого ассортимента оптоволоконных изделий и гарантируем высокое качество нашей продукции.
