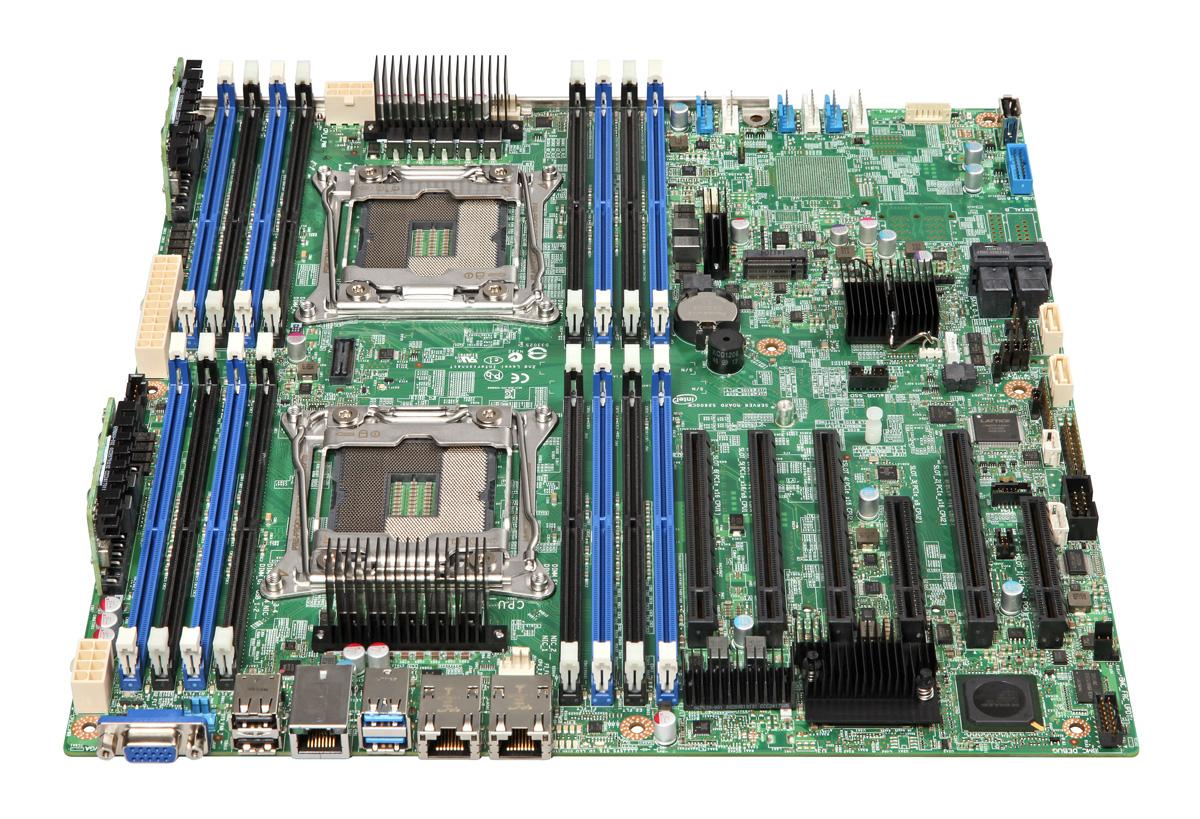

Двухсокетные материнские платы: нужны ли в игровом ПК

Современные технологии продвинулись далеко вперед — сейчас покупателя не удивишь процессором с шестью или восемью ядрами. Не все параметры растут количественно: в подавляющем большинстве материнских плат, как и раньше, всего один сокет процессора.

Тем не менее, на рынке все таки встречаются двухсокетные платы. Именно о них пойдет речь в этой статье.

В чем плюсы двухсокетной платы?

— Она мощнее односокетной: плата с двумя процессорами быстрее обрабатывают большие потоки данных, и поэтому такая плата подходит для установки в рабочие станции и ПК повышенной мощности. Играть на таких системах тоже можно, но в свободное от работы время. Они обеспечивает большую пропускную способность PCIe и памяти. В ПК с двумя процессорами больше ядер процессора.

— У нее больше разъемов: в таких материнских платах установлены дополнительные слоты PCIe и RAM, что позволяет установить больше плат расширения и больший объем оперативной памяти вплоть до терабайт.

— Она надежнее односокетной: такие платы разработаны, чтобы выдерживать чрезмерные нагрузки, поэтому ее элементы более устойчивы и защищены.

А в чем минусы?

— ПК с двухсокетной платой дороже: во-первых, такие платы технологичнее и реже, а значит и дороже. Во-вторых, такие платы приобретают под два процессора — это двойные расходы по сравнению со стандартным ПК. Также важно учесть, далеко не все процессоры поддерживают работу в парном режиме — и как правило, такие процессоры дороже обычных.

— ПК с двухсокетной платой требуют больше энергии: соответсвенно, такому ПК понадобится блок питания повышенной мощности.

— ПК с двухсокетной платой требуют более эффективного охлаждения: для надежного функционирования ПК с двухсокетной платой и двумя процессорами требуется мощное охлаждение. Недостаточное охлаждение может вывести всю систему из строя, особенно если температура повышена при длительной эксплуатации и больших нагрузках.

Нужна ли двухпроцессорная материнская плата для игр?

Вполне можно использовать два процессора в своей игровой сборке, но стоит ли такая сборка своих вложений? Не всегда.

Дело в том, что установка двух процессоров радикально увеличивает стоимость ПК — нужно купить саму двухсокетную плату, два процессора (заточенных под двухсокетную плату), более эффективное охлажение и более мощный блок питания.

За это радикальное повышение стоимости геймер получает большее количество ядер процессора. Считается, что чем больше ядер, тем более высокие результаты показывает процессор в играх. И это отчасти верно: чем больше ядер, тем больше FPS выдает ПК в играх (даже при одной и той же видеокарте). Но в определенных пределах. На втором десятке ядер разница больше будет напоминать погрешность, нежели зависимость.

Тем не менее, увеличение FPS не сопоставимо с увеличением стоимости — для современных AAA-игр достаточно четырех ядер процессора. Большее количество ядер не будет так заметно в использовании. Разница между 6 и 12 ядрами может составлять около десяти процентов.

Нужна ли двухсокетная плата для рабочих задач?

Все преимущества двухпроцессорной материнской платы актуальны для серверов и продвинутых рабочих станций. Здесь потенциал двух процессоров раскрывается лучше, потому что для таких систем важна надежность, отказоустойчивость, высокая производительность и скорость работы процессора.

Какие параметры нужно учесть при выборе?

— Количество разъемов под оперативную память. Чем их больше, тем лучше.

— Сокет. От него будет зависеть ассортимент процессоров, доступных к установке;

— Наличие или отсутствие видеокарты. Если материнская плата используется для сборки сервера – достаточно встроенной видеокарты. А вот на платах для рабочих станций встроенных видеокарт нет.

Какие форм-факторы плат существуют?

Двухсокетные материнские платы выпускаются в трех разных форм-факторах:

— ATX — стандартный размер материнской платы:

— EATX (Extended ATX) – плата большего размера для серверов и рабочих станций. Ее габариты составляют 30.5 x 33.0 см.

—

SSI EEB (Server Standards Infrastructure Entry Electronics Bay) – данный форм-фактор материнской платы в основном применяется для построения серверов и имеет размеры 30.5 x 33.0 см. Основной разъем для блока питания имеет 24+8 контактов.

Какие особенности?

Двухсокетные платы заточены под серверы и рабочие станции.

Одну от другой отличает в первую очередь поддержка операционных систем. На материнскую плату для рабочей станции настольные версии операционных систем устанавливаются штатно, в то время, как серверные платы настольные операционные системы, как правило, не поддерживают.

Также важно учесть такой фактор, как поддержка дисков. Разъемов SATA на двухсокетных материнских платах хватит с избытком и в штатной комплектации, а вот с разъемами m.2 может быть дефицит.

Встроенная видеокарта будет только на серверных платах.

Как отличить плату для рабочей станции от серверной?

Проще всего отличить серверную плату от платы для рабочей станции по колодке с аудиовыходами.

На серверных платах нет звуковых карт.

Какую двухсокетную плату выбрать?

Среди двухсокетных материнских плат вы можете выбрать из пяти моделей. Все из них поддерживают модули памяти DIMM DDR4.

На базе сокета LGA 2011v3 и чипсета Intel C612 выполнены две модели:

— Supermicro X10DAL-i, которая поддерживает 8 модулей памяти общим объемом до 1024 гигабайта. Выполнена в форм-факторе ATX.

— Asus Z10PE-D16 WS которая поддерживает 16 модулей памяти общим объемом до 1024 гигабайта. Выполнена в форм-факторе EEB.

На базе сокета LGA 3647 и чипсета Intel C621 работают еще три модели:

— Asus WS C621E SAGE в форм-факторе EEB с поддержкой 12 модулей памяти до 768 гигабайт;

— Tyan Tempest HX S7100 также в форм-факторе SSI EEB с поддержкой 12 модулей памяти до 1536 гигабайт;

— Supermicro X11DAi-N в форм-факторе E-ATX с поддержкой 16 модулей памяти до 2048 гигабайт.

Считается, что два процессора дают высокие результаты в играх за счет большого количества ядер. Однако на этом видео наглядно показано, как увеличение количества ядер улучшает производительность — FPS повышается, но не соразмерно стоимости ПК с двумя многоядерными процессорами


Что такое материнская плата или системная плата и для чего она нужна?

Основные и наиболее важные элементы персонального компьютера, а если быть точнее, то именно системного блока: видеокарта, центральный процессор, модули ОЗУ и большое количество микросхем располагаются именно на системной плате, а её более широко распространённое название – материнская плата.

Подходя в плотную к вопросу что такое материнская плата, можно ответить так - это основная системная плата компьютера, имеющая разъёмы для установки дополнительных плат расширения и служащая механической основой всей электронной схемы компьютера.

Благодаря материнской плате обеспечивается полное взаимодействие компонентов компьютерной системы.

Для чего может быть нужна материнская плата

Значение системной платы недооценить просто невозможно, все составляющие системного блока компьютера взаимодействуют между собой благодаря именно материнской плате, так данные с жёсткого диска не когда не смогут быть обработаны в процессоре до того, как попадут в оперативную память, а графическому адаптеру будет нечего получит от компьютерной системы и впоследствии передать монитору. Самые обыкновенные устройства ввода информации, такие как мышь и клавиатура, также обмениваются информацией через разъёмы на материнской плате.

Хорошим примером будут уже устаревшие разъёмы IDE и все ревизии SATA, ведь к ним подключается дисковод оптических дисков, жёсткий диск или твердотельный накопитель с помощью специальных шлейфов, а впоследствии они участвуют в информационном обмене с процессором, а потом уже и другими устройствами.

Может раньше общая производительность и завесила именно от процессора, то сейчас ситуация изменилась.

Нужно ориентироваться на возможности системной платы, на пропускную способность её шины, поддерживаемые объёмы и частоты оперативной памяти, возможность получения максимума производительности от современного разъёма PCI-Express x16 и видеокарты, и т.д.

Используемые форм-факторы материнской платы и разъёмы процессора

Форм-фактор материнской платы, определяет её положение для последующего крепежа к компьютерному корпусу, расположение и тип разъёмов её питания, даже количество интерфейсов подключения устройств и их местоположение. Приведём список основных используемых форм – факторов системной платы:

  • Mini ITX - имеет наименьшие в среднем размеры 17 на 17 см., очень часто уже имеет интегрированный процессор, самое наименьшее число интерфейсов подключения, очень редко используется в самостоятельных сборках, чаще продаётся уже в составе готового компьютера.
  • mATX (Micro ATX) - достаточно полнофункциональная плата, имеющая приемлемые средние размеры, является лучшей составляющей для бюджетного компьютера, хоть и при достаточно небольшом количестве интерфейсов, для домашнего или же офисного компьютера их должно быть достаточно.
    Частенько на таких системных платах установлен чипсет, имеющий некоторые ограничения, но которые не главным образом отображаются на работе всего компьютера.
  • ATX – также распространён, как и mATX, но имеет больший размер, такие платы могут иметь как полно функциональный чипсет, так и с небольшими ограничениями, обычно имеет наибольшее количество интерфейсов подключение, но это тоже не является обязательным, отличается более удобным монтажом и возможностями подключения.

Размеры материнской платы, нужно учитывать при выборе подходящего корпуса, ведь если рассуждать логически в более крупные корпусы можно установить не большие материнские платы, а вот наоборот никак не получится.

Разъём (Socket) служит для установки центрального процессора или замены. Socket следует учитывать при правильном выборе комплектующих для компьютера.

Разнообразие разъёмов довольно велико и для каждого процессора подойдёт свой, так, например, самые свежие процессорные линейки Intel используют маркировки сокета LGA 1150 или 1155, а их конкуренты от AMD – FX2 и AM3, AM3+.

Если же сокеты от AMD AM3 и AM3+ взаимозаменяемы, то есть процессоры AM3+ смогут работать на разъёмах материнских плат AM3, но производительность будет ограничиваться чипсетом, то в Intel такого нет, тут нельзя ошибиться.

Чипсет - основа возможностей материнской платы

Чипсет – это микропроцессорный комплект для взаимодействия центрального процессора с остальной электронной составляющей компьютера. Именно от чипсета зависят все возможности и дальнейшая работа материнской платы.

Сегодняшние чипсеты состоят из двух микросхем, называющиеся южным мостом и северным, их без особого труда можно будет найти, это самые крупные после процессора микросхемы, обычно скрытые под радиаторами охлаждения. Сам чипсет должен быть согласован с процессором, а это может значить то, что не каждая материнская плата сможет раскрыть потенциал процессора и наоборот.

Само знание марки и модели чипсета во многом обуславливает будущую производительность компьютерной системы поэтому при подборе материнской платы, не плохо знать её возможности.

Чистоты на которых будет работать система, тоже зависят от чипсета системной платы, а также объёмы памяти, возможность установки и количество дополнительных устройств.

Что же такое BIOS и в чём его необходимость

BIOS (от англ. Basic Input Output System), считается одной из важнейших микросхем системной платы, ведь в ней находятся прямо с завода производителя важные программы, требующиеся для первичной загрузки компьютера. После включения компьютера и поступления питания к процессору, он первым делом обращается к микросхеме BIOS и уже не прекращает с ней работу до самого выключения компьютера.
Что бы увидеть BIOS в работе, при старте компьютера нужно только обратить внимание на белые надписи на чёрном фоне – это и будет BIOS в работе.

Что же делает BIOS? Эта программа необходима для проверки основных систем компьютера сразу же после включения, а также обеспечивает взаимодействие с клавиатурой и мышью, а также с монитором, в случае с ноутбуком - с его дисплеем.

Для восстановления по умолчанию настроек BIOS нужно извлечь батарейку независимого питания или же при помощи специальной перемычки, хоть перемычка и батарейка на разных платах могут находиться в разных местах, но вероятнее всего они находятся середине или же в правом нижнем углу.

Шины материнской платы

Как же связывается процессор с другими устройствами компьютера? На самом деле, как и вся электроника по проводникам, на системной плате группа проводников называется шинами. Шины различаются по функциональности: шина команд, шина данных, адресная шина.

Для 32 разрядных процессоров - это 32 параллельных проводника, по которым программы посылают команды для обработки их процессором через ОЗУ. Именно адресную шину нужно считать управляющей остальными, ведь она служит для выбора как данных из оперативной памяти, так и команд.

Если не брать в расчёт внешние устройства, то можно сделать вывод, что процессор получает команды от оперативной памяти и обменивается с ней данными. Процессор кроме оперативной памяти считает внешними все остальные устройства, даже если они является частью системного блока. Все шины, связывающие процессор и оперативную память можно рассматривать как одну главную шину – FSB (Front Side Bus). Говоря о том, что материнская плата работает с частотой 2000 МГц, имеется ввиду именно частота главной шины, именно из неё получает свою частоту и процессор умножая её на коэффициент внутреннего умножения.

Шина plug-and-play

Основным и в тоже время важным достоинством данной шины является её высокая производительность и простота установки оборудования, благодаря ей стало возможным создание самоуправляющихся устройств (plug-and-play).

Суть заключается в том, что после подключения к системной плате другой платы расширения – дочерней, происходит автоматическое определение самого устройства и выделение ему необходимых ресурсов, необходимых для его корректной работы.

Шины PCI и PCI Express

Благодаря PCI и в нынешние дни есть возможность расширить возможности своего компьютера, устанавливая тв-тюнеры для просмотра аналогово телевидения, что актуально при отсутствии постоянно подключения к интернету, или аудио плату, для увеличения звукозаписывающего функционала компьютера, а может и PCI-разветвитель увеличения количества разъёмов USB, что ещё более актуально для устаревших или бюджетных материнских плат.

Но компьютерная технология развивается незамедлительными темпами, и привычной шины PCI, а если быть точнее, то именно её пропускной способности стало недостаточно для высокопроизводительных компонентов. Видеокарта, наверное, будет самым самодостаточным представителем устройств, для которого стало необходимым появление PCI Express 16x, хотя и другие устройства, такие как сетевая карта нуждались в увеличение частоты шины.

Частоту шины PCI стало наращивать не выгодно, так как большому количеству параллельных проводников требовалась их высокая точность изготовления что было дорогостоящим. В связи с этим 2004 год стал началом этапа внедрения PCI Express 16X и PCI Express X1. В результате производство системных плат стало проще, а на ряду с этим и дешевле, к тому же PCI Express 16X стала единственно шиной для подключения видеокарт, а PCI Express X1 альтернативой для PCI.

Интерфейс подключения AGP

В своё время шина AGP, обеспечивала высокопроизводительный обмен данных, но со временем производителей видеокарт этот разъём перестал удовлетворять. Этот интерфейс подключения получил широкое распространение, в связи c сдерживанием компьютерной графики обыкновенным PCI. Хоть интерфейс ещё используется на устаревших компьютерах, современные производители отказались от него так же, как и в своё время от PCI в пользу PCI Express.

USB – интерфейс подключения

Каждый пользователь хочет удобства при работе за компьютером, что бы устройства очень легко устанавливались, не пренебрегая к разборке самого системного блока для его установки, это и стало причиной появления универсального последовательного порта шины USB (Universal Serial Port).

Разъём USB в наши времена входит в состав любого компьютера, от стационарного, ноутбука, до планшета и смартфона, а также клавиатуры, мониторы и множество других устройств. Это разъём обуславливает простоту использования, на передней панели системных блоков для ещё большего удобства бывают выведены такие USB разъёмы.

В бюджетных материнских платах бывает так, что разъёмов USB не хватает для подключения всех устройств, но для этого можно воспользоваться разветвителем или по-другому USB концентратором, портов станет значительно больше. Благодаря USB шине к системной плате подключают очень много устройств: 3g/4g модемы, принтеры и сканеры, не говоря уже о компьютерных мыши и клавиатуре.

Современным читается USB 3.0, но также ещё используются USB 2.0, а сама работа USB – это функция южного моста чипсета материнской платы. Как уже стало понятно, вся работа материнской платы завязана на работе её чипсета, а с каждым годом на материнскую плату ложится всё больше и больше функциональных обязанностей.

Интегрированные компоненты материнской платы

В сегодняшние дни очень много компьютеров, особенное имеющие офисную принадлежность оборудованы интегрированным видеоадаптером, что должным образом сможет сэкономить деньги на покупке техники, конечно если особая видео производительность не будет требоваться в будущем. Благодаря этому на многих материнских платах появились VGA, DVI и HDMI, сетевая и аудио платы, так же стали интегрированной составляющей системной платы.

Перед покупкой материнской платы, обязательно нужно ознакомиться с её спецификацией на сайте производителя, тогда к примеру, у вас не возникнет проблем с максимальной частотой работы и количеством разъёмов модулей оперативной памяти, а может возможность подключения нескольких видеокарт тоже будет не лишней.

Теперь вопрос что такое материнская плата стал менее актуальным, ведь появилось понимание того, что системная плата - основа всего внутреннего механического мира, находящегося в системном блоке. Сами материнские платы с каждым годом меняются, дополняются, а описать все в одной статье просто не возможною, приходится ограничиваться основными моментами.

Что такое материнская плата | BeginPC.ru

Любой пользователь компьютера рано или поздно слышит это странное название — материнская плата, давайте попробуем разобраться, что это. Она является самой большой деталью внутри системного блока. Имеет много имен, среди самых распространенных можно выделить: системная плата, мать, мама, материнка, motherboard, MB. Как уже понятно из названий является главной деталью, сердцем системы, хотя скорее можно сравнить с нервной системой человека. Все остальные компоненты компьютера устанавливаются на неё или подключаются к её разъёмам. Материнская плата обеспечивает взаимодействие всех компонентов, как единой системы, управляя их совместной работой.

Действительно, есть жесткий диск с данными, но их обрабатывает процессор, а для этого они должны оказаться в оперативной памяти. Чтобы пользователь компьютера увидел результаты работы процессора, видеокарта должна вывести их на монитор, а данные с клавиатуры и мыши наоборот должны поступить в процессор. Наконец результаты работы надо сохранить обратно на жесткий диск компьютера. Координацией этой работы и занимается материнская плата компьютера. Так в самом упрощенном виде выглядит эта схема.

Давайте более подробно рассмотрим, что такое материнская плата компьютера. Физически материнская плата представляет собой сложную печатную плату с множеством микросхем. Так как все остальные устройства подключаются к ней, она является лимитирующим фактором при выборе остальных комплектующих или если уже имеются какие то компоненты системы, придется под них подбирать материнку. Давайте возьмем простой пример, у вас есть старый компьютер, который вы хотите модернизировать. Например, поставить новую мощную видеокарту. Однако выясняется, что в материнской плате используется устаревшая шина AGP. Новую видеокарту с интерфейсом AGP замучаетесь искать, причем она будет довольно слабой и стоить дороже аналогичной с шиной PCI-E. Некоторые читатели могут возразить, такое старье проще выкинуть и купить новый нормальный компьютер и возможно они будут правы.

Тогда давайте рассмотрим другую ситуацию. Имеется компьютер процессором Intel Core 2 Quad Q8400, который вы решили заменить на более мощный Core i7. Только вот не задача, его невозможно установить в вашу материнскую плату, так как он использует другой процессорный сокет. Придется покупать еще и новую мать, а заодно и новую память DDR3. Стремительное развитие технологий больно бьет по карману при попытке апгрейда старого оборудования. Это необходимо учитывать при выборе новых комплектующих чтобы уменьшить затраты на дальнейшую модернизацию.

Как узнать какая материнская плата в компьютере.

Существует несколько способов определить модель материнской платы используемой в компьютере. Посмотреть в документации на компьютер, найти название модели, написанное на самой материнской плате или воспользоваться одной из программ, показывающих используемое оборудование в системе. Рекомендуем обратить внимание на программу CPU-Z. Запускаем её и на вкладке mainboard видим, какая материнская плата и чипсет используются в компьютере.

Давайте рассмотрим основные характеристики материнской платы, влияющие на её потребительские свойства.

На рисунке отмечены следующие элементы:

  • 1 — выводы для подключения периферийных устройств
  • 2 — слот для установки центрального процессора
  • 3 — радиатор северного моста
  • 4 — слот PCI Express x16
  • 5 — стандартный PCI слот
  • 6 — батарейка биоса
  • 7 — коннекторы SATA портов
  • 8 — радиатор южного моста
  • 9 — слот для подключения FDD
  • 10 — слот для IDE
  • 11 — коннектор для подключения питания материнской платы
  • 12 — слоты оперативной памяти

Чипсет или набор системной логики — реализует обмен данными между центральным процессором и оперативной памятью, а так же контролерами периферийных устройств. Чаще всего состоит из двух больших функциональных блоков «северного моста» и «южного моста». Именно от чипсета зависят все основные характеристики материнской платы. Скорость и стабильность взаимодействия компонентов системы, сколько и какие устройства можно подключить к ней, возможности разгона системы не в последнюю очередь зависят от чипсета.

Активно греющиеся компоненты приходится охлаждать. Существует два варианта: активное и пассивное охлаждение. Активное более эффективно, т.к. используется поток воздуха от вентилятора или водяная система охлаждения, зато менее надежно и шумит. Пассивное представляет собой просто радиатор, который рассеивает тепло естественным путем. Никогда не сломается, беззвучный, но подходит только для слабо греющихся частей. К чему мы все это рассказываем? Чипсет требует охлаждения и от того как оно сделано на материнской плате будет зависеть шум и возможности разгона системы. С шумом всё понятно, а вот пассивное охлаждение может несколько ограничить потенциал разгона.

Разъем центрального процессора (ЦПУ) или сокет, служит для установки процессора на материнскую плату. Обеспечивает легкую установку и замену процессора в случае необходимости. Имеет свой условный номер определяющий, какое семейство центральных процессоров можно в него установить. Например, Socket B2 (LGA1356) предназначен для семейства процессоров Intel Sandy Bridge и никакие другие в него установить не удастся. Это необходимо учитывать, если вы собираете компьютер из отдельных комплектующих и при апгрейде системы, т.к. каждое следующее поколение процессоров имеет свой сокет не совместимый с предыдущими.

Возникает вопрос, как узнать какой сокет в компьютере. Способов существует довольно много, перечислим некоторые из них. Посмотреть в документации на компьютер. Посмотреть модель материнской платы напечатанное на ней и посмотреть документацию на сайте производителе материнской платы. Воспользоваться одной из программ диагностики компьютера, например бесплатной программой CPU-Z. Просто запускаем программу и получаем много полезной информации о системе.

Количество слотов для оперативной памяти, тип и количество поддерживаемой памяти материнской платой. Сейчас наиболее распространенными типа памяти являются DDR2 и DDR3. Какой тип памяти и её максимальное количество поддерживается, можно узнать в спецификациях на материнскую плату. Сейчас в среднестатистическом компьютере установлено примерно 2-4 ГБ памяти, причем OC Windows 32-bit увидит только порядка 3,2 ГБ (зависит от конкретного «железа»).

Тут стоит отметить один нюанс, материнская плата одновременно может работать только с одним типом оперативной памяти, но существует небольшое количество моделей, на которых имеется слоты для памяти сразу двух типов, DDR2 и DDR3. Это может здорово пригодиться при апгрейде системы, когда вы не можете или не хотите менять все компоненты компьютера сразу. Используя такую материнку, вы можете использовать свою старую DDR2, а когда появится необходимость, заменить ее на более производительную DDR3. Вот пример такой универсальной материнской платы.

Слоты для высокопроизводительной шины РСI Express (PCI-E) служат для установки видеокарты. Конкретная реализация слота может иметь разную пропускную способность, подробности указаны в спецификациях на плату. Материнская плата может иметь несколько слотов для установки видеокарт, для создания высокопроизводительной графической системы компьютера. Чем больше слотов имеет плата и выше их скорость (больше линий), тем более гибкие возможности она предоставляет. Поддерживается «горячая замена» карт.

Слоты для низко производительной шины PCI. Интерфейс сильно сдал позиции шине PCI-E, но ещё может пригодиться для подключения старого периферийного оборудования. Потребность в таких слотах строго индивидуальна.

Разъёмы SATA используются для подключения накопителей (жестких дисков и оптических приводов). Интерфейс SATA это развитие интерфейса IDE использующееся раньше для накопителей. Скорость работы зависит от ревизии SATA, например спецификация Revision 3. 0 предусматривает пропускную способность до 6 Гбит/с. Поддерживает «горячую» замену оборудования. Чем больше разъемов на материнской плате, тем больше устройств можно подключить.

IDE это устаревший интерфейс для подключения накопителей. После появления интерфейса SATA был переименован в PATA (Parallel ATA). Несовместим с SATA. На один шлейф может быть подключено два устройства. Одно называется ведущим (master), другое ведомым (slave). Устройства требуют конфигурирования с помощью перемычек на корпусе. Встречается в материнских платах до сих пор, для обеспечения обратной совместимости. Существуют переходники для подключения IDE устройств к SATA порту и наоборот. Может пригодиться для подключения старого оборудования в новый компьютер или модернизации старого.

USB (универсальная последовательная шина) разъем служащий для оперативного подключения низко и среднескоростных устройств. Нашел широкое применение для подключения принтеров, сканеров, флешек, картридеров, фотоаппаратов, телефонов и многих других периферийных устройств. Имеет несколько ревизий отличающихся производительность интерфейса и имеющих обратную совместимость. Наиболее распространенный USB 2.0 постепенно вытесняется USB 3.0. Чем больше на материнской плате присутствует USB портов, тем лучше. Желательно присутствие хотя бы нескольких USB 3.0 портов. Необходимо иметь в виду, что существует несколько физических реализаций разъемов. Покупая провод для подключения какого-либо устройства необходимо об этом помнить.

Микросхема ПЗУ (BIOS) содержит набор микропрограмм необходимый для первоначальной инициализации оборудования и последующей загрузки операционной системы. Современная реализация часто позволяет обновлять BIOS с внешних носителей. Обычно содержит множество настроек для конфигурирования оборудования, его включения/отключения, настраивает очередность загрузки ОС с носителей и выполняет некоторые другие функции. Возможности разгона системы в значительной степень определяется настройками, предоставляемыми BIOS для этого. Ввиду выполняемых BIOS функций его работоспособность критична для системы. Неверные настройки или повреждение приведут к невозможности загрузки системы, поэтому многие производители материнских плат предусматривают аварийные системы защиты, такие как дублирующая микросхема BIOS. Если компьютер отказывается загружаться из-за неработоспособности BIOS, можно вынуть батарейку типа CR2032 на несколько минут, установленную на материнской плате компьютера. Чтобы попасть в меню BIOS необходимо нажать определенную клавишу или комбинацию клавиш в момент проверки работоспособности системы сразу после включения компьютера. Наиболее распространенные варианты это F2, F10, Del, Esc. Точную клавишу можно узнать в документации на материнскую плату.

Последний момент, который мы хотели рассмотреть, это так называемый форм-фактор материнской платы. Он определяет габаритные размеры, расположение крепежных отверстий, тип разъема для подключения питания, расположение интерфейсов и некоторые другие вещи. Среди наиболее распространенных на данный день форм-факторов можно выделить:

  • ATX (Advanced Technology eXtended) — наверно самый распространенный формат материнских плат для компьютера, имеет размеры 30,5×24,4 см.
  • MicroATX (mATX) — уменьшенный вариант формата ATX с размерами 24,4×24,4 см. Отличается меньшим количеством слотов для периферии и обычно более простым устройством материнской платы.
  • Mini-ITX — имеет размеры 17×17 см, встречаются варианты с впаянным процессором и пассивным охлаждением. Применяется для систем нетребовательных к высокой производительности, но имеющих ограничения по размерам и шуму.

Корпус системного блока должен быть предназначен для установки платы данного форм-фактора. В корпус для ATX можно установить и другие меньшие по размеру платы, а вот в корпус MicroATX поставить материнку формата ATX не получится. Так же надо учитывать, что из-за плотной компоновки таких плат как MicroATX, MiniATX, Mini-ITX, Nano-ITX и других уменьшенного размера некоторые комплектующие невозможно будет установить, т.к. им физически будет не хватать места. Например, мощная большая видеокарта или габаритный процессорный кулер упрутся в оперативную память или конденсаторы.

Вот и всё, что мы хотели рассказать о материнской плате компьютера. Конечно это достаточно поверхностное описание, однако вполне достаточное, чтобы начинающий пользователь компьютера представлял себе, что такое материнская плата компьютера.

Что такое материнская плата? - Определение и принцип работы материнских плат

Что такое материнская плата? Найдите ответ на этот простой, но важный вопрос и узнайте, как работают материнские платы, с помощью нашего полного руководства по материнским платам.

Определение материнской платы: Материнская плата - это основная печатная плата внутри компьютера, которая соединяет различные части компьютера вместе. Он имеет разъемы для ЦП, ОЗУ и карт расширения (например, дискретных видеокарт, звуковых карт, сетевых карт, карт памяти и т. Д.)... и он также подключается к жестким дискам, дисководам и портам на передней панели с помощью кабелей и проводов.

Материнская плата, также известная как материнская плата, системная плата, mobo или MB, выглядит так:

Теперь это та же материнская плата с установленными на ней процессором, вентилятором радиатора и оперативной памятью:

Помимо определения материнской платы, более простой способ понять, что такое материнская плата, представить ее как нервную систему вашего тела. Он связывает вместе все отдельные части компьютера... и тем самым позволяет ЦП (мозгу) получать доступ к этим отдельным частям и управлять ими.

Помимо соединения внутренних компонентов, порты материнской платы (см. Изображение ниже) также позволяют подключать к компьютеру внешние устройства. К таким внешним устройствам относятся монитор, динамики, наушники, микрофон, клавиатура, мышь, модем и другие USB-устройства. Для получения дополнительных сведений щелкните здесь, чтобы ознакомиться с нашим руководством по подключению компьютерных кабелей.

Давайте посмотрим на порты и разъемы материнской платы, расположенные на задней панели компьютера:

Материнская плата является не только местом подключения, но и BIOS (базовой системой ввода-вывода), что делает ее также центром управления вашим компьютером.Скриншот BIOS материнской платы:

BIOS материнской платы выполняет проверку оборудования при каждом включении компьютера и позволяет получить доступ к таким системным настройкам, как:

  • просмотреть информацию об оборудовании и его состояние
  • изменить загрузочное устройство вашего компьютера (например, жесткий диск, диск, флэш-накопитель и т. д.)
  • управлять настройками питания и экономией
  • разгонять или понижать тактовую частоту ЦП и ОЗУ

Теперь мы знаем, как работает материнская плата, давайте перейдем к компонентам материнской платы и их функциям.

Настольные ПК HP - Технические характеристики материнской платы, Baker

Z6_M0I02JG0KGSS30ACT8MPG200G1

Ошибка:

В этом браузере отключен Javascript. Эта страница требует Javascript. Измените настройки вашего браузера, чтобы разрешить выполнение Javascript. См. Конкретные инструкции в документации вашего браузера.

{}

Z7_3054ICK0KGTE30AQO5O3KA30N0

hp-концентра-обертка-портлет

Описание материнской платы

  • Имя HP: Baker

  • SSID: 8767

collapse"> Информация об обновлении процессора

Информация об обновлении памяти

  • Двухканальная архитектура памяти (один модуль DIMM на канал)

  • Два разъема DDR4 UDIMM (288 контактов)

  • Поддерживает до PC4-23400 (DDR4-2933)

  • Поддерживает модули UDIMM DDR4 4 ГБ и 8 ГБ

  • Поддерживает до 4 ГБ в 32-битных системах

    заметка:

    32-разрядные системы не могут адресовать полный 4.0 ГБ памяти.

  • Поддерживает до 32 ГБ (без буферизации) с двумя модулями DIMM по 16 ГБ в 64-разрядных системах

    заметка:

    Показанный максимальный объем памяти отражает возможности оборудования и может быть дополнительно ограничен в операционной системе.

Видео

collapse"> Интегрированная графика

  • Intel UHD Graphics 630 (для Intel Core i5-10400, Core i7-10700 и Core i3-10100)

  • Intel UHD Graphics 610 (для Intel Celeron G5900 и Pentium G6400)

заметка:

Встроенное видео недоступно, если установлена ​​видеокарта.

Аудио

Встроенное аудио

  • Аудиокодек: Realtek ALC3601-CG

  • High Definition (Azalia) Поддержка 5.1-канального звука

  • Обнаружение наличия аудиоразъема

    заметка:

    Встроенный звук недоступен, если установлена ​​звуковая карта.

Сеть

collapse"> LAN: 1000BASE-T

  • Технология: Realtek RTL8118ASH

  • Скорость передачи данных: до 10/100/1000 Мбит / с

  • Стандарты передачи: 1000BASE-T Gigabit Ethernet

Материнская плата

- EcuRed

Материнская плата. Tambien se le reconoce como: La placa base , placa madre , tarjeta madre o board (en englés материнская плата , Circu175 материнская плата материнская плата la que se conectan las demás partes de la Computadora. Здесь установлена ​​серия интегрированных цепей, в которую входит набор микросхем , она находится в центре объединения в процесс, память RAM, шины расширения и другие устройства.

Va instalada dentro de una caja que por lo general está hecho de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar components dentro de la caja.

Базовая платформа, адема, включает в себя программное обеспечение BIOS, которая позволяет реализовать базовые функции, использовать функции устройств, видео и видео, реконструировать устройства и операционную систему.

Основание Componentes de la Placa

Una placa base típica admite los siguientes components:

  • Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los differentes voltajes necesarios para su funcionamiento.
  • El Zócalo de CPU (меню Zocket ): это рецепт микропроцессора и его соединение с восстановлением микрокомпьютеров.
  • Los conectores de memoria RAM ( ranura de memoria , en inglés , слот памяти ), en número de 2, 3 или 4 en las placas base comunes, e incluso 6.
  • El Chipset: uno o más circuitos electrónicos, que gestiona las transferencias de datos entre los differentes components de la computadora (microprocesador, memoria, Disco duro и т. Д.).
  • Un reloj: regula la velocidad de ejecución de las Instrucciones del Microprocesador y de los periféricos internos.
  • La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.
  • Пила CMOS: Пропорция электрической цепи, необходимой для работы схемы.
  • La BIOS: Un programa registrado en una memoria no volátil (antiguamente en Memoria ROM, pero desde hace tiempo se emplean memorias Flash).Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el Microprocesador y algunos periféricos. Recupera, y después ejecuta, las Instrucciones del MBR ( Master Boot Record, ), зарегистрируйтесь на Disco duro, cuando arranca el equipo.
  • El Bus (внутренняя шина llamado, внутренняя часть ( Front Side Bus (FSB)): набор микросхем conecta el microprocesador al .
  • El Bus de memoria conecta el chipset a la memoria temporal.
  • El Bus de Expansión (ввод-вывод шины también llamado): une el microprocesador a los conectores entrada / salida y a las ranuras de expansión.
  • Los conectores de entrada / salida que cumplen normalmente con la norma PC 99: Estos conectores include:
  • Los puertos serie, por ejemplo para conectar dispositivos antiguos.
  • Los puertos paralelos, por ejemplo para la conexión de antiguas Impresoras.
  • Los puertos USB (на английском языке Universal Serial Bus ), используется для получения периферийных устройств.
  • Los conectores RJ45, conectarse a una Red informática.
  • Подключение Video Graphics Array VGA для подключения монитора к компьютеру.
  • Интегрированная приводная электроника IDE или Serial ATA I или II, для подключения всего устройства, сказок как Disco duro и Disco Óptico.
    • Los conectores de audio, para conectar dispositivos de audio, сказки como [Altavoz | altavoces]] или Micrófono.
  • Los conectores (slots) de expansión: se trata de recipáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para comparegar características o aumentar el rendimiento de un ordenador; por ejemplo, un Tarjetue meride a gádena sejémplo rendimiento 3D на мониторе). Достаточно хорошо, если вы хотите, чтобы стандартная отраслевая архитектура ISA (interfaz antigua), PCI (на английском языке Peripheral Component Interconnect ) и больше не использовалась, PCI Express.

Con la evolución de las computadoras, más y más características se han integrationdo en la placa base, tales como circuitos electrónicos para la gestión del vídeo Unidad de Processamiento gráfico IGP (en inglés de ), интегрированный графический процессор ред. (10/100 Мбит / с / 1 Гбит / с), без указания дополнений к тарифам расширения.

Placa многопроцессорный

Una placa con dos процесадорес.

Este tipo de placa base puede acoger a varios Procesadores (generalmente de 2, 4, 8 o más). В наличии имеются базовые многопроцессорные процессоры различных типов Zócalo de CPU (сокет), lo que les permite conectar varios micro -cesses físicamente Differenttos (различные процессы).

Cuando hay dos Proceadores en una placa base, hay dos formas de manejarlos:

  • El modo asimétrico , donde a cada processingador se le asigna una tarea diferente. Este método no acelera el tratamiento, pero puede asignar una tarea a una CPU, mientras que la otra lleva a cabo a una tarea diferente.
  • El modo simétrico , llamado PSM (en inglés Symmetric MultiProcessing ), не считайте его распространяемым из формы simétrica entre los dos processingadores.

Linux поддерживает начальную систему, работающую в архитектуре двойного процессора в X86. Sin embargo, la gestión de varios процесадресе существует ya antes en otras plataformas y otros sistemas operativos.Linux 2.6.x maneja Multiprocesadores simétricos, у las arquitecturas de memoria no uniformemente distribuida (NUMA).

Производители проверяют базу для размещения 8 процессоров (на корпусе socket 939 для процессоров AMD Opteron и для сокетов 604 для процессоров Intel Xeon).

Типос

La mayoría de las placas de computadoras vendidas después de 2001 se pueden clasificar en dos grupos:

  • База данных для обработки Advanced Micro Devices AMD с указанием основных параметров:
    • Слот A Duron y Athlon
    • Socket A Duron, Athlon, Athlon XP, Sempron
    • Socket 754 Athlon 64, мобильный Athlon 64, Sempron, Turion
    • Socket 939 Athlon 64, Athlon FX, Athlon X2, Sempron, Opteron
    • Socket 940 Opteron и Athlon 64 FX
    • Socket AM2 Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
    • Разъем F Opteron
    • Socket AM2 + Athlon 64, Athlon FX, Athlon X2, Sempron, Phenom
    • Разъем AM3.
  • База данных для обработки Intel, con los siguientes zócalos:

Формат

Las tarjetas madre necesitan tener sizes совместим с las cajas que las contienen, de manera que desde los primeros computadores personales se han establecido características mecánicas, llamadas Factor de forma. Definen la distribución de diversos components y las sizes físicas, como por ejemplo el largo y ancho de la tarjeta, la posición de agujeros de sujeción y las características de los conectores.

Con los años, varias normas se fueron imponiendo:

  • XT: это формат базовой площади ПК для IBM Modelo 5160, выпущенный в 1983 году. Этот фактор формы определен как точный размер изображения на карте и внешний интерфейс для внешнего устройства.
  • 1984 AT 305 × 305 мм (IBM)
  • AT: большой формат истории ПК (305 × 279–330 мм), определяющий конструкцию потенциала формы по частям.Используется с 1985 по 1995 год.
  • 1995 ATX 305 × 244 мм (Intel)
    • MicroATX: 244 × 244 мм
    • FlexATX: 229 × 191 мм
    • MiniATX: 284 × 208 мм
  • ATX: Создано для группы компаний Intel в 1995 году, введены внешние соединения в форме ввода-вывода панели и определен разъем для 20 сосен для энергии. Se usa en la actualidad en la forma de algunas variantes, que Incluyen conectores de energía extra o reducciones en el tamaño.
  • Мегамон: это базовая площадь с размерами 900 x 700 см, которые увеличиваются, имеют несколько видов на открытой площади.
  • 2001 ITX 215 × 195 мм (VIA)
    • MiniITX: 170 × 170 мм
    • NanoITX: 120 × 120 мм
    • PicoITX: 100 × 72 мм
  • ITX: с описанием процедур специально разработанных microATX и FlexATX для Intel, с использованием технологии VIA, которая находится в центре интеграции на базе основного числа возможных компонентов, а также включает в себя графическое оборудование аппаратного обеспечения и встроенный набор микросхем. la instalación де una tarjeta gráfica en la ranura AGP.
  • 2005 BTX 325 × 267 мм (Intel)
    • Micro bTX: 264 × 267 мм
    • PicoBTX: 203 × 267 мм
    • RegularBTX: 325 × 267 мм
  • BTX: retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente несовместимый с ATX, salvo en la fuente de alimentación. Создавайте новые решения для решения проблем, связанных с работой и холодильным оборудованием, в соответствии с требованиями ATX.
  • 2007 DTX 248 × 203 мм (Advanced Micro Devices AMD
    • Mini-DTX: 170 × 203 мм
    • Full-DTX: 243 × 203 мм
  • DTX: предназначен для ПК в обычном формате.Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
  • Formato propietario: durante la existencia del PC, mucha marcas han intentado mantener un esquema cerrado de hardware, fabricando tarjetas madre несовместимые, физически несовместимые с факторами формы с размерами, distribución de elementos o conepicos que son atípicos. Entre las marcas mas persistentes está Dell, que rara vez fabrica equipos disñados con factores de forma de la industrial.

Escalabilidad

Hasta la mitad de la década de 1990, los PC fueron equipados con una placa en la que se soldó el microprocesador (CPU). Luego vinieron las placas base equipadas con Socket libre », que allowía acoger el microprocesador de elección (de acuerdo a sus necesidades y presupuesto). Con este sistema (que pronto se hizo más generalizado y no ha sido discutido), es teóricamente posible equipar el PC con una CPU más Potente, sin sustituir la placa base, pero a menor costo.

De hecho, esta flexibilidad tiene sus límites porque los microprocesadores son cada vez más eficientes, e invariablemente Requieren placas madre más eficaces (por ejemplo, capaces de manejar flujos de datos cada vez más).

Фабрика

Varios fabricantes se reparten el mercado de placas base, tales como Abit, Albatron, Aopen, ASUS, ASRock, Biostar, Chaintech, Dell, DFO, Elite, Epox, Foxconn, Gigabyte Technology, Intel, MSI, QDI, Sapphire Technology, Soltek , Super Micro, Tyan, Via, XFX, Чипы для ПК

Algunos design y fabrican uno o más components de la placa base, mientras que otros ensamblan los components que terceros han disñado y fabricado.

Анексос

Véase también

Fuentes

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
