пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

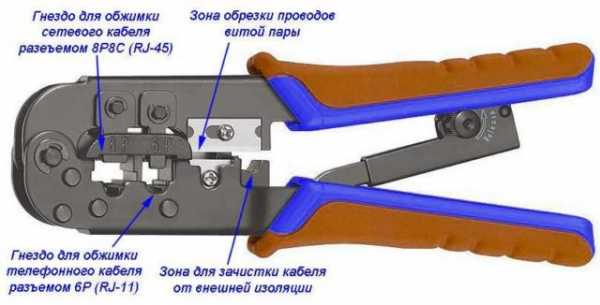

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным
    . Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.
    Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.
Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
    Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

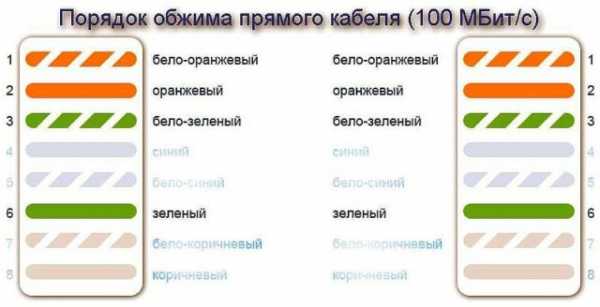

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

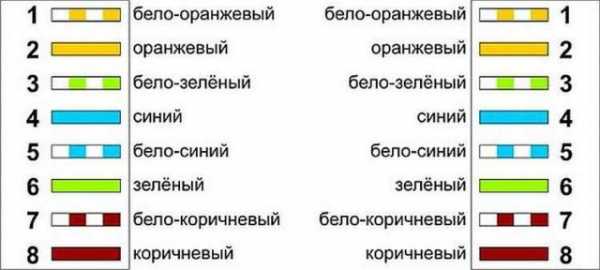

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.

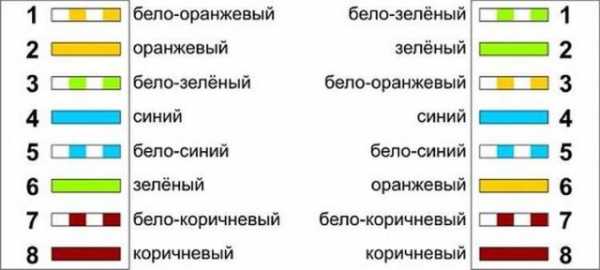

  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.
Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

www.asutpp.ru

Как обжать сетевой кабель LAN фиксатором или отверткой

При использовании компьютера непосредственно для выхода в сеть Интернет возникает множество проблем, но самой большой является техническая поломка, локально располагающаяся в жилище пользователя. Многим кажется, что устранить обрыв кабеля практически невозможно самостоятельно из-за необходимости обжимки его конца коннектором (вилкой) RJ-45. Даже в случае, если нужно создать новое соединение при организации рабочего места или покупке телевизора с Ethernet-портом, то обладать навыком самостоятельной обжимки очень полезно. В статье речь пойдет о том, как правильно произвести всю процедуру при наличии простейших инструментов.

Существующие схемы обжимки

Наиболее популярными являются две схемы опрессовки кабеля используемого для предоставления доступа в сеть Интернет. При подключении используется так называемая «витая пара» и различают опрессовку: прямой кабель и перекрестный кабель.

  1. Первый вариант предназначается для соединения следующих видов устройств: компьютер – свитч, Smart TV – роутер, свитч – роутер, роутер – компьютер.
  2. Второй вариант предназначается для объединения в основном устройств одинаковых типов: компьютер – компьютер, свитч – свитч, роутер – роутер и т.д.

Большинство устройств, которые появились в недалеком прошлом и даже разрабатываемые сегодня, легко справляются с определением подключенного кабеля, а их интерфейс позволяет использовать, как прямой, так и перекрестный тип. Однако на сегодняшний день нововведением в производстве цифровых устройств является такой стандарт подключения, как Auto MDI-X, который постепенно вытесняет перекрестную опрессовку. Далее приведены скриншоты прямой и перекрестной (косой) схемы обжимки.

Инструкция по обжиму кабеля коннектором RJ-45

На самом деле процедура обжимки очень проста.

  1. В первую очередь необходимо очистить достаточно кабеля от внешней оболочки. На сегодняшний день производство витой пары осуществляется таким образом, что внутри оболочки помимо кабеля располагается специальная нить, способная разрезать оболочку и позволяющая быстро ее снять на нужную длину.
  2. Вытащив жилы нужно их выровнять и расположить так, чтобы каждая из них соответствовала посадочному месту для провода. Используя скриншоты со схемами подключения, что представлены выше, можно понять, какой из проводов куда вставляется. Также очень важно зачистить кабель от оболочки на такое расстояние, чтобы после вставки в вилку часть оболочки оказалась под фиксатором, что обезопасит кабель от поломки при частом подключении и отключении от устройства.
  3. Всегда можно обчистить немного больше кабеля, поскольку после этого придется ровно обрезать все проводки, как показано на фото. Необходима абсолютно одинаковая длина каждого провода и идеальная ровность, что позволит поместить их четко в посадочные места непосредственно под контакты вилки.
  4. Далее вставляем кабель, как уже было сказано, прямиком в посадочные места, чтобы концы проводов располагались под контактами, выступающими из вилки, а обжимка в итоге была зафиксирована верхней частью. Как только витая пара вставлена в RJ-45, зафиксировать всю конструкцию можно при нажатии отверткой на фиксатор (правый круг на фото).
  5. Левый круг на фото указывает на контакты RJ-45, которые должны идеально сочетаться с контактами внутри Ethernet разъема вашего компьютера. После того, как витая пара была вставлена в вилку и зафиксирована, останется лишь опустить контакты непосредственно на провода, что также делается при помощи отвертки. Нажимать стоит настойчиво, но аккуратно располагать поверхность рабочей части инструмента, чтобы не повредить соединительную часть.
  6. При помощи обычного тестера можно проверить работоспособность кабеля (прозвонить), если сопротивление на нем отсутствует или нет звукового сигнала, то необходимо, лишь правильно расположить контакты.
  7. В конечном результате получается кабель, который долго прослужит владельцу, если будут соблюдаться элементарные правила: нельзя перегибать, резать, тянуть и т.д.

Как обжать сетевой кабель LAN отверткой

Если у вас нет специальных инструментов, как фиксатор, то можно произвести все это дело при помощи подручных средств. Для этого понадобится сам кабель, коннектор, ножница и отвертка. Процедуры первоначальные те же, что описаны выше, только после вставки проводов в коннектор необходимо зафиксировать провод фиксатором при помощи отвертки, а затем каждую жилку сжимаем отверткой, чтобы каждый отдельный провод вошел в свой паз. Посмотрите видео, которое подробно рассказывает, как это сделать.

Специальные инструменты для обжима

В случае, если вы располагаете средствами и желаете производить обжим витой пары оперативно не только для себя, но и, помогая знакомым, родным и друзьям, то можно приобрести специальный инструмент, значительно облегчающий процедуру. Называется он – пресс клещи обжимные ручные. Они на подобии степлера закрепляют вилку на кабеле, который заранее зачищен на нужное расстояние. Стоит сказать, что подобное устройство стало неплохим подспорьем в работе наладчиков и монтажников от различных компаний предоставляющих доступ к сети Интернет. Покупка таких клещей окупается за считанное количество вызовов, а в дальнейшем они требуют лишь покупки вилок, что естественно не требует много средств.

Если ваш интернет-кабель неожиданно обломался или была повреждена непосредственно вилка, то не стоит расстраиваться и ждать пока начнет свою работу компания, предоставляющая вам доступ к сети Интернет. Особенно проблема знакома тем, кто получал такой сюрприз в выходные дни. Стоит просто отправиться на ближайший рынок и найти там RJ-45. Как закрепить ее, подробно описано в данной статье.

it-increment.ru

схема для того, чтобы обжать сетевой кабель (LAN)

Обжим витой пары необходим, чтобы соединить кабель, по которому передается сигнал в сети, и коннектор, который вставляется в сетевой разъем компьютера или другого устройства. Процедуру легко проделать самостоятельно, но имеется ряд нюансов, о который пойдет речь ниже.

Схема обжима

Необходима для правильного расположения проводов (распиновка). Существует два варианта обжима витой пары, схема по цветам:

  • Прямая технология обжима. Используется для соединения связевого оборудования (свитч, хаб, роутер) с компьютером. Витая пара на обоих концах кабеля обжимается в одинаковом порядке.

Для двухпарного (четырехжильного) кабеля схема выглядит по-другому.

  • Когда вы задаетесь вопросом, как обжимать витую пару самому для соединения двух компьютеров, воспользуйтесь перекрестной цветовой схемой. Провода соединяются на концах в другом порядке.

Необходимые инструменты

Выясняя, как правильно обжать сетевой кабель (Lan), вы прежде всего обнаружите, что требуется специальный инструмент – кримпер. Он специально создан для того, чтобы не повредить коннектор, делая обжим кабеля интернет (как обжать провод с его помощью расскажем ниже).

Также запаситесь ножницами и острым лезвием. Это может быть канцелярский или перочинный нож, подойдет и кухонный.

Обжать интернет-кабель в домашних условиях своими руками можно с помощью отвертки или плоскогубцев, но сделать это сложно. Легко повредить витую пару или разъем, трудно правильно направить жилы и вставить их правильно.

Как обжать?

  • Сначала следует приготовить инструмент для обжима витой пары, все должно быть под рукой.
  • Обрезается изоляция на большее расстояние, чем нужно для коннектора. Так будет легче обжимать в дальнейшем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть легко сломается и снимется.
  • Сначала отделяется каждая скрутка, а потом отдельно жилы. Нужно как следует их выровнять.

  • Расположите проводки по выбранной схеме.
  • Плотно подгоните жилы, чтобы они соединились вместе в ровный ряд. Нужно крепко держать за основание и не отпускать.
  • Чуть выше основания коннектора есть линия. Ее надо совместить с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
  • Сразу же берем коннектор хвостовиком вниз и вставляем жилы внутрь. Давить нельзя, кабель должен зайти легко. Каждый провод должен зайти в свою канавку до упора. Проверьте, глядя сбоку и в торец. Если не зашли, то дожимаем кабель.
  • Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.

  • Еще раз проверяем, до конца ли провода вошли в борозды. Для этого смотрим в торец коннектора, который зажат в кримпере.
  • Придерживая, нажимаем клещи до упора.

Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на обратный.

Если обжимаете четырехжильная витая пара, аккуратно вставьте все провода в свои бороздки, пропуская лишние согласно схеме. С первого раза это сделать сложно, требуется навык. Если вам часто приходится делать подключение по Ethernet, как обжать кабель в теории вы знаете, а опыт придет со временем.

besprovodnik.ru

Как Обжать Кабель Интернета - Инструкция Для Всех Типов Сети

Как обжать кабель интернета

Сетевой шнур используется для подключения компьютера к сети: он объединяет два ПК в одно, выполняет соединение с остальными компьютерными приспособлениями.

Он протягивается от провайдера в дом каждому пользователю индивидуально.

От качества его обжатия, напрямую зависит, насколько хорошей будет скорость соединения интернета  и сама работа устройства.

Если вы проводите интернет к себе в дом и пригласили специализированную бригаду – проблем не возникнет.

Но иногда возникает необходимость обжать его самостоятельно.

Как правильно обжать интернет кабель – вопрос серьезный и подходить к нему следует ответственно, предварительно проштудировав информацию.

Содержание этой статьи:



Инструменты для обжатия

Читай также: Как настроить локальную сеть на Windows? Простейшие способы

Для того, чтобы обжать интернет кабель самому, следует иметь кое-какие инструменты:

1Необходимого размера коннекторы RJ-45.

коннекторы RJ-45

2Несколько переходников (запасные, на всякий случай). Приобрести их можно свободно в специализированном магазине.

3Кримпер – приспособление, используемое для обжима. Стоит он относительно недорого, и если вы планируете заниматься данными манипуляциями, его можно купить.

Работать с ним удобно и безопасно для комплектующих деталей.

Кримпер бывает разных видов

3Защита, которая устанавливается в точке соединения кабеля и переходника.

Полезная вещь, она убережет провод от перелома в месте сопряжения.

Если вы не расположены к трате дополнительных денежных средств, можно использовать инструменты, которые есть под рукой.

Но работать с ними необходимо крайне аккуратно, чтобы не повредить материал.

Можно, например, выполнить обжим, применяя обычную отвертку. Тогда, для манипуляций, в дополнение возьмите еще и нож.

back to menu ↑ back to menu ↑

Виды кабеля

Читай также: [Инструкция] Как раздать wi-fi с телефона: на ноутбук, компьютер и другие устройства: подробные настройки

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств.

Перекрестное соединение

Например, два персональных компьютера или два роутера.

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Прямой – используют для подключения сети к ПК.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в сеть и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами. Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Даже если при выборе провода  произойдет ошибка, трагедией для персонального компьютера, или любого другого гаджета это не станет.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

back to menu ↑ back to menu ↑

Обжим кабеля с прямым подключением

Читайте также:  [Инструкция] Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

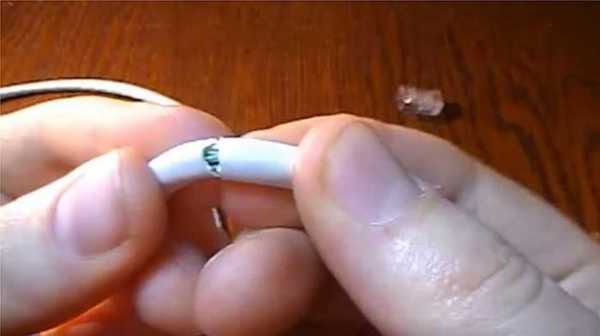

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Изображение витой пары

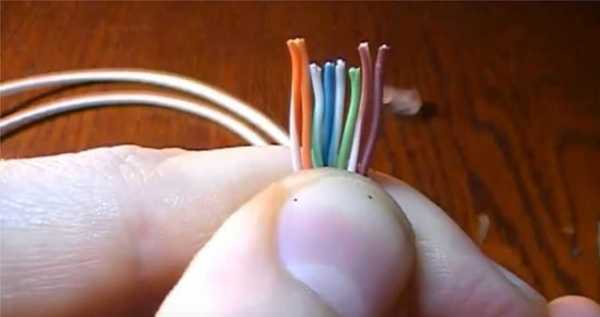

Далее нужно раскрутить и выпрямить мелкие проводки.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Отрезаем лишнее, измерив нужную длину

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

Как верно зафиксировать провод

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте.

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой.

1Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с  гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

Важно правильно расположить проводки в переходник

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Дальше нужно надеть защиту на место между шнуром и крипмером.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

Защищает провод от перегибания

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

back to menu ↑ back to menu ↑

Обжим кабеля с перекрестным подключением

Читайте также:  ТОП-12 Лучших Wi-Fi роутеров для дома в 2018 году. Актуальные цены, а также видео обзоры

Его отличие при подключении заключается в том, что провода  меняют свою последовательность и располагаются по следующей схеме:

  • бело-зеленый;
  • зеленый;
  • бело-оранжевый
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

При этом первый конец обрабатывается вариантом прямого обжима, а второй при использовании перекрестного.

back to menu ↑ back to menu ↑

Принцип работы

Читайте также: ТОП-25 лучших прокси-серверов для анонимного серфинга в Сети

Работа с кабелем и коннектором

Описание
  1. Зачищаем внешний шар на несколько сантиметров.
  2. Разлаживаем провода в правильной последовательности.
  3. Отмеряем необходимую длину. Это можно сделать, используя кримпер.
  4. Засовываем проводки (так, чтобы не перепутать) в переходник. Несколько сантиметров изоляции тоже туда попадает. Все они должны упереться в пластик – только в этом случае работа будет выполнена, верно.
  5. Используем кримпер. Прижимать нужно с силой, чтоб все провода закрепились и оставались без движения.
  6. Можно принимать работу.
back to menu ↑ back to menu ↑

Кабель на четыре жилы

Читайте также: Как зарегистрироваться в социальной сети ВК (VK) без номера телефона? Ответ в нашей статье!

Кабеля, в разрезе которых находится витая пара, чаще всего бывают с восемью жилами.

Они использовались первым при появлении интернета в домах.

С распространением такого средства связи, провайдеры  придумали способ сэкономить и стали использовать вместо 8-ми жильного кабеля, 4-х жильный. Он намного дешевле.

Так выглядит провод с 4 жилами

Четырех жильный провод  имеет свою отличительную черту, о которой мало кто знает, и уж точно, о ней в курсе провайдеры.

Дело в том, что он может передавать  поток данных скоростью только до 100 Мбит/с.

Если пользователь не предусматривает скорость, больше чем 100 Мбит/с – этот соединитель ему подойдет. В противном случае, следует обратиться к восьмижильному.

Инструменты для обжатия понадобятся такие же, как и описывалось раньше – коннектор и кримпер.

Инструменты для выполнения работы

Сложность в работе подобного варианта заключается в том, что нужно разбираться в цветовом оформлении внутренних проводков.

Ведь обжать интернет кабель выйдет правильно, если знаешь, как располагаются цвета.

Рассмотрим  все варианты, как обжать интернет кабель 4 жилы.

back to menu ↑

Первый способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

Цвета:

  • бело-оранжевый,
  • оранжевый,
  • бело-синий,
  • синий
.

Если ваш провод имеет  бело-оранжевый цвет, оранжевый,  бело-зеленый и зеленый, то следует действовать по такому плану.

Первым в контакте коннектора должен быть бело-оранжевый цвет

Второй – оранжевый

Третий – зелено-белый

Последний – зеленый.

Важно, чтоб цвета располагались именно по этой схеме, иначе подключение к интернету не удастся.

back to menu ↑

Второй способ

Цвета: бело-оранжевый, оранжевый, бело-синий, синий

При этом варианте, витую пару нужно разделить и закрепить на переходник в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-синий.
  4. Синий.
back to menu ↑

Третий способ

Цвета: бело-оранжевый, оранжевый, бело-коричневый, коричневый

Нужно расположить провода следующим образом:

  • Бело-оранжевый.
  • Оранжевый.
  • Бело-коричневый.
  • Коричневый.
back to menu ↑ back to menu ↑

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

back to menu ↑
ВИДЕО: Как правильно обжать интернет кабель

8.2 Total Score

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

Добавить свой отзыв  |  Отзывы и комментарии

geekhacker.ru

Распиновка витой пары сети 8 проводов — цветовая схема

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно используются UTP-кабели 4 пары, например, такие.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

2shemi.ru

виды и типы обжимки кабеля, порядок действий и рекомендации

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

  1. UTP.
  2. FTP.
  3. STP.
  4. S/FTP.
  5. S/STP.
  6. SF/UTP.

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

  1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
  2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
  3. III — 4 (16 МГц): 10 и 100 Мбит/с.
  4. IV — 4 (20 МГц): до 16 Мбит/с.
  5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
  6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
  7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
  8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

  1. Зачистить кабель.
  2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
  3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

  1. Бело-оранжевый (б-о) — б-о.
  2. Оранжевый (о) — о.
  3. Бело-зеленый (б-з) — б-з.
  4. Синий (с) — с.
  5. Бело-синий (б-с) — б-с.
  6. Зеленый (з) — з.
  7. Бело-коричневый (б-к) — б-к.
  8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

  1. Б-о — б-з.
  2. О — з.
  3. Б-з — б-о.
  4. С — с.
  5. Б-с — б-с.
  6. З — о.
  7. Б-к — б-к.
  8. К — к.

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

  1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
  2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
  3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
  4. Сгибать кабель в разные стороны в месте надреза.
  5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
  6. Убрать экран, расправить и выровнять проводники.
  7. Выполнить раскладку согласно одной из схем расположения проводников.
  8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
  9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
  10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

rusenergetics.ru

Обжим витой пары своими руками: схема распиновки и инструменты

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Содержание статьи

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

    Как снять изоляцию с витой пары

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

    Расправляем провода, выложив их по схеме

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

    Обрезаем лишнее

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

    Надо вставить провода в желобки

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

elektroznatok.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
