Что такое оптический патч-корд? Вся самая интересная и важная информация

Сложно представить полноценную работу офиса, магазина, а иногда и целого предприятия без такой важной составляющей, как патч-корд. Именно ему принадлежит заслуга в том, чтобы собрать воедино и заставить работать целую компьютерную систему, состоящую из разрозненного сетевого оборудования.

Что такое оптический патч-корд?

Патч-корд оптический (также известный как коммутационный шнур, patching cord – дословно «соединительный шнур») – это оптоволоконный кабель, с обеих сторон которого расположены коннекторы. Патч-корд и пигтейл – это не одно и тоже, не стоит их путать. Пигтейл снабжен коннектором только с одной стороны, а то время как другая часть шнура остается пустой.

Назначение оптического патч-корда – это соединение различных устройств или их подключение. Средняя скорость передачи данных, тип, диаметр проводника и материал оболочки – это основные характеристикам патч-корда.



Для чего нужны патч-корды?

Сфера использования оптических патч-кордов настолько широка, что берет свое начало на бытовом уровне и завершает в крупных узлах связи. Оптические шнуры данного типа используются при подключении разнообразных ethernet устройств: телефонов, роутеров, модемов, хабов и рабочих станций. Патч-корд универсален: с его помощью можно соединить практически любые сетевые устройства, обеспечивая необходимую скорость передачи и практически не обращая внимание на температурное и механическое воздействие.

Классификация патч-кордов

Несмотря на простоту конструкции соединительного кабеля, не стоит забывать, что правильно подобранный патч-корд – залог того, что ваша система будет функционировать без простоев и сбоев. Построение стабильно работающей компьютерной сети зависит от того, насколько грамотно подобраны комплектующие, в том числе, оптические патч-корды.

Давайте разберемся, чем же они различаются.

  1. По размеру

Самая простая классификация – это длина патч-корда. Кабели бывают разной длины: от 0,3 метра до 150 метров и более. Изготовить на заказ можно патч-корд любой длины.

  1. По типу волокна

Различают (SM-Single Mode) одномодовые оптические патч-корды и (MM-Multi-Mode) многомодовые оптические патч-корды.

Разница между ними – это диаметр волокна, за счет чего передается одна или несколько мод излучения.

SM-патчкорды обладают меньшим диаметром волокна, 9/125, поэтому передается только одна мода изучения.

MM-патчкорды снабжены большим диаметром волокна, 50/125 и 62,5/125, что обеспечивает передачу более одной моды излучения.

  1. По типу коннектора

Различают соединительные патч-корды и переходные патч-корды.

Основное их отличие в том, что у переходных кабелей на конце разные разъемы, а у соединительных – одинаковые.

Также существуют шнуры с SC-коннекторами, FC-коннекторами, ST-коннекторами.

Патч-корд SC – недорогой и один из самых популярных типов разъема среди прочих. Механизм подключения достаточно простой – пластиковая защелка, которая одновременно является и преимуществом данного типа коннектора, но и его самым главным недостатком.

Патч-корд FC – такой тип коннектора характеризуется высокой надежностью соединения благодаря конструктивным особенностям: это резьбовой тип фиксатора, материал корпуса, защита от пыли.



Патч-корд ST – один из самых популярных типов коннектора. Характеризуется простотой и легкостью подключения, удобством в использовании и сравнительно невысокой ценой. Прочная металлическая основа наконечника и резьбовая конструкция обеспечивает надежное соединение.

  1. По типу полировки

Для того чтобы уменьшить обратное отражение сигнала, применяют коннекторы с полировкой.

Самые популярные их типы: UPC, APC.

Полировка UPC (Ultra Physically Contact) – полировка, выполненная машинным способом. Подобные коннекторы имеют хорошую репутацию и используются в системах передачи информации со скоростью свыше 2,5 Гбит в секунду.

Полировка APC (Angled Physically Contact) – лучший из всех вариантов полировки. Подобный уровень шлифовки применяется для снижения уровня энергии отраженного света (до 60дБ)

  1. По наличию экранирования

Существуют FTP – экранированные патч-корды и UTP – неэкранированные патч-корды

В чем разница между FTP и UTP? Все очень просто:

FTP-патчкорд – многожильный отрезок кабеля с разъемами RJ45 с обеих сторон, состоящий из внешней оболочки, защитного экранирующего слова из фольги и дренажного проводника. Такая конструкция делает кабель менее гибким и более объемным.

UTP-патчкорд – тот же кабель, что и FTP, но без экранирующего слоя под внешней оболочкой и дренажного проводника.

Купить патч-корд оптический

Сделать патч-корд своими руками – задача, которая под силу большинству пользователей. Многие выбирают такой вариант производства по одной единственной причине – сэкономить денежные средства. Очень часто подобное кустарное производство может привести к отказам в работе всей системы: качество проводов низкое и вряд ли можно говорить об их долговечности. Важно упомянуть о том, что достаточно неверной разводки жил, чтобы испортить характеристики сети в целом.

Патч-корд своими руками никогда по качеству не сравнится с заводским патч-кордом оптическим. Разница заключается в том, что каждый произведенный на заводе патч-корд тестируется на соответствие параметрам, сертифицирует и маркируется в соответствии с характеристиками. В случае, если тестирование покажет отклонение от нормы, партия отбраковывается и не выпускается в продажу.

Компания «Касбителеком» предлагаем вам только качественный сертифицированный товар, прошедший многократную проверку в ходе производства и ряд тестирований после него. Мы – производители и дорожим своей репутацией уже более 20 лет. Каждый выпущенный нами оптический патч-корд гарантирует вам надежное бесперебойное соединение и безопасность.

Наши специалисты окажут грамотную консультацию и предложат выгодно купить патч-корд оптический по хорошей цене.

Обратившись к нам, вы гарантировано останетесь довольны качеством продукции.


Переходные одномодовые патчкорды

Переходные многомодовые патчкорды

Соединительные многомодовые патчкорды

Соединительные одномодовые патчкорды

В чем разница патч-кордов UTP и FTP

Патч-корды, в принципе работы которых лежит передача электрических импульсов через медные жилы, являются очень популярными среди монтажников СКС и простых пользователей. В обиходе сетевого специалиста, как правило, патч корды UTP и FTP, часто именуются расходниками.

Патч корд UTP - фабрично изготовленное изделие, которое представляет собой отрезок неэкранированной витой пары с многожильными проводниками, обжатый коннекторами RJ-45 с обоих сторон. Под внешней оболочкой располагаются свитые между собой попарно проводники. Какая-либо защита от внешних помех у данного экземпляра отсутствует. Имеет литую конструкцию.



Патч корд FTP - является отрезком экранированного многожильного 4х парного кабеля, в котором реализована защита от помех и наводок с помощью прокладки между оплеткой и жилами специальной фольги. Также этот вид имеет дренажный проводник проведенный от начала до конца кабеля, функцией которого является обеспечение заземления экрана и баланс потенциалов витков фольгированной ленты, намотанной спиралевидно. Эти особенности делают патч корд FTP более объемным и менее гибким в сравнении с неэкранированными собратьями. Тут литая конструкция также является стандартом.

Независимо к какому виду относится изделие, с его помощью можно:

  • соединять пассивные и активные сетевые устройства между собой
  • подключать камеры, музыкальные инструменты и другую технику
  • создавать связь между ПК и роутером

Так какие же коммутационные шнуры использовать при тех или иных задачах? Ведь разница между патч кордами UTP и FTP существует не только в цене и внешнем виде. Давайте разбираться.



Визуальная разница между патч кордами UTP и FTP





Если положить рядом оба вида изделий одной длинны и немного повертеть из в руках, сразу станут заметны несколько бросающихся в глаза отличий, таких как:

  • различная толщина, гибкость кабеля и вес
  • наличие экранированных коннекторов в экранированном экземпляре

Разница между патч кордами UTP и FTP в сфере применения

Пачт-корды UTP используют для соединения оборудования в местах, где по соседству с прокладываемыми патч-кордами нет силовых кабелей и мощной электрической  техники способной создавать помехи и ухудшать параметры качества передачи данных. Данная разновидность применяется везде, где необходимо создать соединение и при этом нет необходимости в защите от наводок. Такие патч-корды в подавляющем большинстве поставляются в комплектах с маршрутизаторами, игровыми приставками и другими домашними девайсами. Также их широко используют в СКС при коммутации в телекоммуникационных шкафах и стойках.

Пачт-корды FTP применяют в сетях, где достоверно установлен факт возможности влияния на работу различных электрических помех или силовых магистралей. В бытовых домашних условиях данную разновидность можно встретить крайне редко. Также патч корды FTP часто прописывают в проект сетей банков, больниц, супермаркетов и прочих сооружений в которых используется большое количество разной техники и влияние помех может иметь крайне негативные последствия. Стоит заметить, что данные коммутационные шнуры целесообразно устанавливать там, где организовано заземление и все компоненты сети имеют защитное экранирование. Иначе проку от экранированного патч-корда в сети c неэкранорованными и незаземленными устройствами не будет.

Вот и все отличия и разница между патч кордами UTP и FTP. Выбирайте правильные шнуры в соответствии со своими условиями эксплуатации и не переплачивайте!

Назначение патч корда

Патч корд является незаменимым и важным элементом структурированных кабельных систем и используется в телефонных, локальных компьютерных сетях, а также иных телекоммуникационных устройствах.

Патч корд как одна из составных частей СКС

 В основе инфраструктуры любого здания лежит кабельная система, которая имеет определенную структуру и объединяет различные информационные сервисы с помощью множества элементов, в том числе коммутационного кабеля, который среди профессионалов называется патч корд.

 Описание СКС

 Объединение телефонных и локальных сетей, а также систем безопасности и видеонаблюдения сводится к образованию структурированной кабельной системы.

Основные элементы:
 • патч корд для подключения активного оборудования к порту патч-панели или к розетке скс;
 • патч-панель 19” для коммутации кабеля в шкафу;
 • разъемы для кабелей;
 • розетки с портами RJ-45;
  • иное оборудование.

 Структурированная система способна распознавать разнообразные приложения телекоммуникации и реализовывать мультимедийную среду.

 Коммутационный шнур (патч-корд): что это?

 В создании СКС далеко не последнюю роль играет коммутационный шнур, или патч корд. Он используется для подключения одного устройства к другому. Согласно стандартам его длина не должна превышать 22 метра, а на концах шнура должны быть установлены коннекторы, которые соответствуют разъемам подключаемых устройств.
 Особенностью патч корда является наличие проводников с множеством жил, что способствует повышению гибкости и уменьшению критического показателя безопасного изгиба кабеля.

Коммутационные шнуры принято различать по следующим характеристикам: -длина;
 - вид;
 - цвет;
 - количество жил.

Патч-корд бывает медным или оптическим. К первой разновидности относятся RJ-12 для телефонных сетей, а также RJ-45 UTP, FTP и STP для соединения компьютеров и другого активного оборудования. А оптические патч-корды подразделяются на одно- и многомодовые провода и используются в телекоммуникационных процессах большого масштаба.

Патч-корд можно приобрести в специализированных магазинах, при этом он будет фабричного производства и пройдет тщательный контроль перед тем, как уйдет в продажу.

Использование патч-кордов «полевой» заделки (самостоятельного изготовления из кабеля и разъемов) допустимо только в некоммерческих домашних проектах. Для изготовления потребуются особые клещи, стриппер и вилки нужного типа. Так же следует определить схему распределения жил, поскольку от этого зависит, прямой или перекрестный получится шнур. Для проверки правильности обжимки обычно используют кабельный тестер.

09.03.2017

Каковы Преимущества и Недостатки Оптического Патч-Корда? | by Galina Petrova

Оптическое волокно или оптический патч-корд представляет собой гибкое прозрачное волокно, изготовленное из росписи по стеклу, что чаще всего используется в качестве средства для передачи света между двумя концами волокна и широко применяется в волоконно-оптической коммуникации, где они допускают передачу на далеких расстояниях и более высоких пропускних способностях (скорости передачи данных), чем кабели. Должен ли я использовать оптические кабели в своей сети? Каковы преимущества и недостатки оптического патч-корда?

оптический патч-корд

Преимущества Оптического Патч-Корда

  • Пропускная Способность

Оптические патч-корды имеют гораздо большоую пропускную способность, чем металлические кабели. Его наиболее значительным преимуществом является объем информации, которая может быть передана за единицу времени волокна по сравнению с другими передающими средами.

  • Низкая Потеря Мощности

Оптический патч-корд предлагает низкую потерю мощности, что позволяет увеличить дальность передачи. По сравнению с медью, в сети самое длинное рекомендуемое медное расстояние составляет 100 м, а с волокном — 2 км.

Оптические патч-корды невосприимчивы к электромагнитным помехам. Он также может работать в электрических шумных средах без забот, поскольку электрический шум не будет влиять на волокно.

По сравнению с медью, Оптический патч-корд имеет почти в 4,5 раза больше пропускную способность, чем проводный кабель, к тому же, площадь поперечного сечения в 30 раз меньше.

Оптические патч-корды намного тоньше и легче металлических проводов. Они также занимают меньше места с одинаковой информационной мощностью кабелей. Более легкий вес облегчает установку волокон.

Оптический патч-корд обладает большей прочностью на растяжение в одинаковом диаметре, чем медные или стальные волокна. Это гибко и легко изгибается и сопротивляется большинству коррозионных элементов, которые атакуют медный кабель.

Сырье для стекла много, в отличие от меди. Это означает, что стекло может быть сделано дешевле, чем медь.

Недостатки Оптического Патч-Корда

  • Сложное Сращивание

Оптическим патч-кордам трудно сращивать, и из-за рассеяния происходит потеря света в волокне. Они имеют ограниченную физическую дугу кабелей. Если вы слишком сильно изгибаете их, они сломаются.

  • Дорогая Установка

Оптические патч-корды более дороги для установки, и их необходимо установить специалистами. Они не так прочные, как провода. Специальному испытательному оборудованию часто требуетсядля оптического волокна.

  • Очень Восприимчивость

Оптический патч-корд представляет собой небольшой и компактный кабель, и он очень восприимчив к обрушению или повреждению во время установки или строительных работ. Оптические патч-корды могут предлагать огромные способности передачи данных. И так, когда оптический патч-корд был выбран в качестве среды передачи, необходимо обратиться к восстановлению, резервному копированию и выживаемости.

  • Нельзя Изгиба

Передача по оптическому волокну требует повторения на расстоянии. Волокна могут быть сломаны или иметь потери при обертывании вокруг кривых всего в несколько сантиметров.

Вывод

Оптический патч-корд имеет как преимущества, так и недостатки. Однако, в конечном итоге оптический патч-корд заменит медь в будущем. В сегодняшней сети, оптический патч-корд становится более популярным и широко используется на рынке, чем раньше. FS.COM занимает ведущее место в качестве поставщика оптикческой отрасли, который предоставляет все виды кабелей в бухтах с высоким качеством и низкой ценой для вашего варианта.

Патч-корд UTP CAT 5e серый 1 метр

Патч-корд UTP CAT 5e 24AWG серого цвета длиной 1 метр

Возврат товара и денег осуществляется в соответствии с законодательством Российской Федерации, Законом РФ "О защите прав потребителей" и договором купли-продажи (пункт 7).

Покупатель-физическое лицо вправе отказаться от полученного товара надлежащего качества в течение семи дней с даты получения товара, при условии сохранности товарного вида и потребительских свойств товара. Возвращаемый товар должен быть представлен: в полной комплектации; без следов использования и механических повреждений, с сохранением товарного вида и потребительских качеств; в неповреждённой оригинальной упаковке; с сохранением всех видов маркировки и защиты, пломб, фабричных ярлыков; с оригиналами документов, подтверждающих покупку товара. Условия возврата не предполагают эксплуатацию техники, использование в целях тестирования и другое применение товаров. Покупатель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его потребителем. Возврат также не распространяется на товары в запаянных упаковках-блистерах. В случае, если к товару прилагались подарок или дополнительные аксессуары, они также подлежат возврату в соответствии с указанными правилами. Покупатель обязан вернуть товар в офис Интернет-магазина (141313, Московская обл, г. Сергиев Посад, ул. Академика Силина, д. 1/22, офис SPNET) за свой счет. Интернет-магазин возвращает Покупателю стоимость оплаченного товара без учета стоимости доставки товара от Интернет-магазина к Покупателю, в течение десяти дней с даты получения возращенного товара на свой склад.

Покупатель обязан провести проверку приобретенного товара в течение двух дней с момента получения товара. При обнаружении брака в этот период Интернет-магазин производит обмен либо возврат товара и денег, доставка товара от Покупателя в офис Интернет-магазина осуществляется за счет Интернет-магазина.

При получении товара ненадлежащего качества, Покупатель вправе потребовать замены некачественного товара на качественный. Покупатель обязан вернуть товар в офис Интернет-магазина (141313, Московская обл, г. Сергиев Посад, ул. Академика Силина, д. 1/22, офис SPNET) за свой счет для проведение экспертизы/тестирования. Срок экспертизы/тестирования товара - двадцать дней.

Если в результате экспертизы/тестирования товара установлено, что недостатки возникли в следствии заводского брака, Интернет-магазин производит бесплатный гарантийный ремонт в течение сорока пяти дней с момента получения товара.

Гарантийный срок на основной товар составляет двенадцать месяцев с даты продажи. Гарантийный срок на комплектующие: порты USB, COM, LAN, Ethernet, контроллеры сетевых интерфейсов и порты подключения периферийных устройств составляет шесть месяцев с даты продажи. Гарантия не распространяется на расходные материалы и другие товары, имеющие ограниченный срок эксплуатации, силовые и соединительные кабели, блоки питания.

Что такое патч корд - категории, кроссовер, для роутера, схема подключения

В настоящее время без структурированной кабельной сети (СКС) невозможно представить ни одно предприятие, магазин или квартиру. Патч-корды являются одним из самых распространенных элементов СКС. По сути это кусок многожильного кабеля, обжатый с обоих концов коннекторами. Нередко патч-корды называют коммутационными шнурами.

Их основная задача заключается в соединении различных устройств. Коммутационные шнуры для удобства пользователей изготавливают в разных цветах. Использование патч-кордов разных цветов помогает сократить время локализации проблемного участка структурированной кабельной сети и устранения проблемы.

Фото: экранированный патч-корд

Что такое патч-корд

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств. Они различаются по типам и длине. Обе стороны кабеля обязательно должны быть обжаты соединительными разъемами. Эти специфические разъемы называют коннекторами.

Фото: виды оптических патч кордов

Для объединения двух рабочих станций часто применяют кроссовер. Он также является коммутационным шнуром, но с перекрестной схемой соединения. Другим названием такого соединения является «кроссовое соединение».

Патч-корды могут быть любых размеров, но не должны превышать длины в 5 м по стандарту ANSI EIA TIA 568B.1. Для открытых офисов допускаются патч-корды большей длины.

Фото: патч-корд восьмижильный

Область применения

Чаще всего патч-корд применяют для подключения рабочих станций к СКС, также для соединения сетевого и серверного оборудования.

Основа из многожильных проводов является главным преимуществом коммутационного шнура в сравнении с обычным кабелем UTP с цельным проводом. Улучшаются такие параметры кабеля, как устойчивость к излому и его гибкость. При этом, у гибкого коммутационного шнура происходит ухудшение основных электрических параметров, что, в конце концов, сказывается на скорости передачи информации.

Фото: красивая СКС

В зависимости от области применения выделяют следующие виды патч-кордов: для телефонных сетей, коммутационные (для роутера, коммутатора и прочего аналогичного оборудования) и оптоволоконные (оптоволоконный кабель, оконцованный с обоих концов оптическими коннекторами).

Какие бывают

Классификация патч-кордов может быть проведена по различным признакам и параметрам.

Чаще всего патч-корды классифицируют:

  • по размеру. Стандартные размеры: 0.5м, 1м, 1.5м, 2м, 4м, 5м. Нестандартные размеры могут быть сделаны на заказ;

    Фото: виды коннекторов

  • по типу коннектора. У переходных патч-кордов на концах разные разъемы, у соединительных – одинаковые;

    Фото: оптоволоконный переходной патч-корд SC-ST

  • по типу разъема. Чаще всего используют разъемы RJ-45 и RJ-12. Реже встречается разъем 110-го типа;

    Фото: кабель RJ — 45 20м

  • по наличию экранирования. Различают экранированные (FTP) и неэкранированные (UTP).

    Фото: патч-корд FTP

Длина, а также цвет подбираются с учетом личных предпочтений. При этом важно знать, что длины патч-корда и магистральной линии должны суммироваться, и суммарная длина должна соответствовать существующим стандартам структурированной кабельной сети. Сейчас максимальная длина сегмента СКС не должна превышать 100 м.

Фото: патч-корд UTP литой

Между кабелем и патч-кордом имеются различия. Кабеля закрепляются неподвижно и остаются без движения в течении длительного периода, на патч-корды же наоборот, постоянно оказывается определенная механическая нагрузка, может произойти их скрутка. При неаккуратном обращении с патч-кордом, кабель в нем может быть поврежден, что в значительной степени снизит его параметры. Многожильные патч-корды более приспособлены к постоянным воздействиям.


Использование экранирования для коммутационного шнура не является обязательной необходимостью. Экран защиты позволяет защитить кабель от воздействия внешних электромагнитных волн. Заземление является обязательным условиям применения FTP патч-кордов.

В компьютерных сетях нередко используют литые патч-корды. Основное их отличие заключается в наличии пластмассового колпачка. Он может быть припаян прямо к кабелю, в отличие от обычного, в котором он может беспрепятственно перемещаться по всей длине. Литой патч-корд может быть только заводского производства, его невозможно изготовить в домашних условиях.

В условиях ограниченного пространства на сетевых объектах удобны для использования по своей конструкции плоские патч-корды.

Видео: Обжимка кабеля UTP 5

Категории патч-кордов

Каждый заводской патч-корд проходит процедуру сертификации, по результатам которой ему присваивается определенная категория. Категория определяет, где может быть использован данный патч-корд, какую скорость передачи данных он может поддержать.

Сегодня в основном используются экранированные патч-корды категории 5e. Их отличает обеспечение качественного соединения в СКС любого размера. Они прекрасно поддерживают скорость передачи данных, до 100 Мбит/сек, которая является необходимым минимумом в настоящее время.

Фото: патч-корд кат. 5E экранированный

Для организации гигабитной локальной сети патч-корд 5 категории не подойдет, обязательно необходим патч-корд 6 категории. В его основе кабель, каждая из восьми жил которого состоит из семи медных проволок, изолированных в прочном полиэтилене.Патч-корд 6 категории имеет немного больший внешний диаметр кабеля (6.2 мм), что нужно учитывать при его прокладке.

Фото: патч-корд RJ-45  UTP cat. 6

Патч-корды 7 категории предназначены для передачи данных со скоростью до 10 Гбит/с. В таких патч-кордах экранируется не только кабель целиком, но и экранируется отдельно каждая пара.

Фото: патч корд RJ45, UTP Power сat 7

Основные характеристики

Каждый патч-корд обладает рядом характеристик. К основным относятся материал оболочки, диаметр и тип проводника, а также средняя скорость распространения сигнала. Кроме основных, выделяют передаточные, геометрические и механико-климатические характеристики.

К передаточным характеристикам причисляют коэффициент затухания и коэффициент хроматической дисперсии на опорных длинах волн.
Толщина оболочки, номинальный диаметр кабеля и номинальная масса являются базовыми геометрическими параметрами патч-корда.

Фото: способы подключения

Среди механико-климатических характеристик выделяют радиус изгиба, допустимые растягивающее и раздавливающее усилия, стойкость к кручениям и ударам, температуры эксплуатации и монтажа.

Значения данных характеристик зависят от конкретного производителя патч-кордов.

Схема подключения

Существуют две основные схемы подключения: прямая и перекрестная.

Прямая схема подключения используется для соединения рабочих станций со свитчами, а также для соединения свитчей между собой через порт Uplink.

Фото: прямое подключение

Перекрестная или кроссовая схема подключения необходима для непосредственного соединения двух рабочих станций. Также с помощью перекрестной схемы происходит подключения сетевых концентраторов между собой без использования порта Uplink . Ниже приводится схема подключения кабелей. Нумерация контактов на разъеме слева направо, если держать коннектор вверх контактами и кабелем к себе.

Фото: кроссовая схема подключения

Прямая разводка. Перекрестная разводка
Контакт Цвет провода Контакт Контакт Цвет провода Контакт
1 бело-оранжевый 1 1 бело-оранжевый 3
2 оранжевый 2 2 оранжевый 6
3 бело-зеленый 3 3 бело-зеленый 1
6 зеленый 6 6 зеленый 2
5 бело-синий 5 5 бело-синий 5
4 синий 4 4 синий 4
7 бело-коричневый 7 7 бело-коричневый 7
8 коричневый 8 8 коричневый 8

Почему лучше заводской патч-корд?

Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.

Фото: производство патч кордов

В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.

Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.

Фото: патч корд своими руками

Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.

Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов. Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством.

Таким образом, патч-корды играют значительную роль в обеспечении надежности и производительности СКС.

Вам необходимо настроить модем в режиме роутера! Подробнее в настройке модема в роутер ByFly.

Интересует настройка роутера ZYXEL KEENETIC LITE PPPoE? Читайте тут.

Настройка IPTV в роутере DIR 620 от Ростелеком? Читайте в статье.


Опыт показывает, что использование патч-кордов низкого качества (в частности самодельных), несмотря на экономию на этапе создании локальной сети, в будущем в процессе ее эксплуатации приводит к ощутимым дополнительным расходам. Из-за применения низкокачественных патч-кордов нередко происходят отказы и простои. А одно из главных качеств СКС именно надежность. Поэтому рекомендуется использовать патч-корды только проверенных производителей.

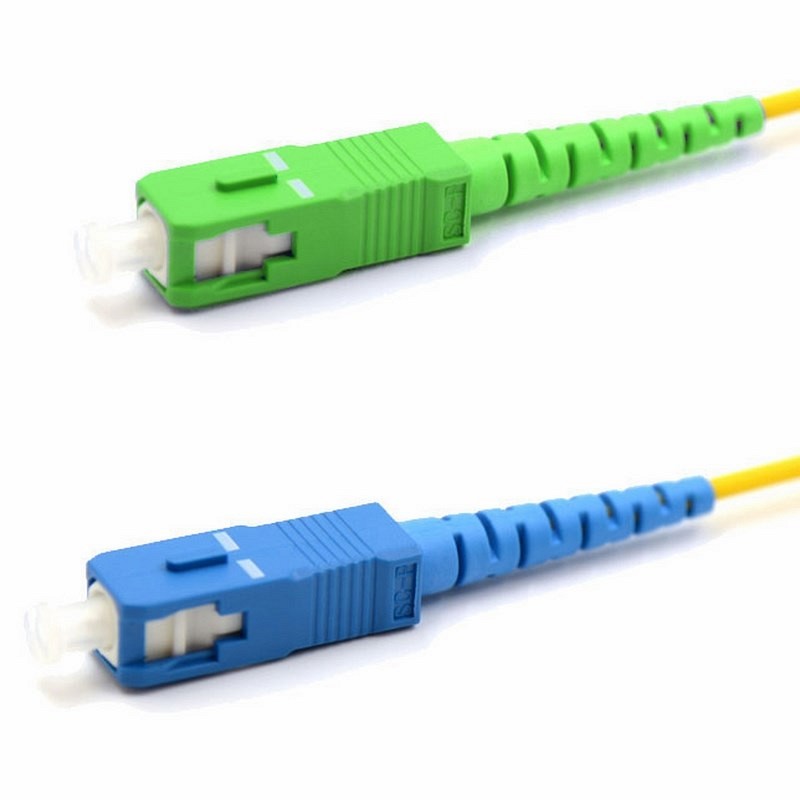

Шнур оптический патч корд SC

Оптические патч корды SC являются основным средством коммутации (соединения) оптического активного оборудования, оптических шкафов и стоек, а также межкроссовых соединений. Шнур оптический SC представляет собой заданной длины оптический одномодовый или многомодовый кабель, армированный с двух сторон оптическими разъемами.





Патч корды оптические SC одномодовые могут быть изготовлены на симплексном оптическом кабеле (шнур оптический simplex SC) или дуплексном оптическом кабеле (шнур оптический duplex SC) диаметром 2,0 или 3,0 мм. Волокно G.652 (минимальный радиус изгиба 30 мм) и G.657A1, G.657A2, G.657B3. (оптические волокна устойчивые к изгибам). Внешняя оболочка LSZH в соответствии с требованиями пожарной безопасности. Цвет оболочки кабеля - желтый, белый или черный. Широкий выбор сочетания разъемов: FC, SC, ST, FC APC, LC, LC APC, E-2000, DIN, MU. Длина шнура от 0,3 м до 200 м. Гарантированный уровень обратного отражения для типа полировки UPC -50 дБ. Рабочая температура - °С -20 ÷ +50. Температура хранения - °С -40 ÷ +70. Количество циклов соединений - 500.
Варианты исполнения оптических патч кордов SC SM:
Шнур оптический серия ШОС (Страна производства Россия. Производство под заказ по спецификации заказчика. Гарантия стандартная 24 месяца)
Шнур оптический серия FOP (Страна производства Китай. Отгрузка из наличия со склада поставщика. Гарантия 11 месяцев)






Патч корды оптические SC MM многомодовые могут быть изготовлены на симплексном оптическом кабеле (шнур оптический simplex SC) или дуплексном оптическом кабеле (шнур оптический duplex SC) диаметром 2,0 или 3,0 мм с диаметром сердцевины оптического волокна 50 мкм или 62,5 мкм с различным произведением полосы пропускания на километр (классы ОМ1, ОМ2, ОМ3 и OM4).  Внешняя оболочка LSZH в соответствии с требованиями пожарной безопасности. Цвет оболочки кабеля - для ОМ1 оранжевый, серый или черный; для ОМ2 оранжевый или черный; для ОМ3 бирюзовый или черный; для ОМ4 маджента или черный. Широкий выбор сочетания разъемов: FC, SC, ST, LC, MT RJ. Длина шнура от 0,3 м до 200 м. Гарантированный уровень обратного отражения для типа полировки PC -40 дБ. Рабочая температура - °С -20 ÷ +50. Температура хранения - °С -40 ÷ +70. Количество циклов соединений - 500.
Варианты исполнения оптических патч кордов SC MM:
Шнур оптический серия ШОС (Страна производства Россия. Производство под заказ по спецификации заказчика. Гарантия стандартная 24 месяца)
Шнур оптический серия FOP (Страна производства Китай. Отгрузка из наличия со склада поставщика. Гарантия 11 месяцев)


Информация для заказа оптических патч кордов SC:
1) Пример написания - Шнур оптический ШОС-2х2,0-2FC/UPC-2SC/UPC-2м G657A1 LSZH
Шнур оптический (1 ШОC)-(2х2,0)-(3 2FC/UPC)-(4 2SC/UPC)-(5 2м), (6 G657A1), (7 LSZH)
Расшифровка обозначения - (1 шнур оптический соединительный)-(2 кабель дуплекс 2х2,0 мм)-(3 2 разъема FC с полировкой UPC)-(4 2 разъема SC с полировкой UPC)-(5 длина 2 м)-(6 тип оптического волокна)(внешняя оболочка LSZH)
2) Пример написания - Шнур оптический FOP-D-50OM4-SC/PC-ST/PC-1м LSZH
Шнур оптический (1 FOP)-(D)-(50OM4)-(4 SC/PC)-(5 ST/PC), (6 1м), (7 LSZH)
Расшифровка обозначения - (1 волоконно оптический патч корд)-(2 кабеля дуплекс 3,0 мм)-(3 многомодовое волокно OM4)-(4 разъем SC с полировкой PC)-(5 разъем ST с полировкой PC)-(6 длина 1 м)-(внешняя оболочка LSZH)

Документация на оптический патч корд SC
Оптический патч корд имеет сертификат соответствия ГОСТ Р № 0322304 до 24. 12.2021г. По требованию заказчика, предоставляется копия с синей печатью изготовителя.
Паспорт на шнур оптический  предоставляется по требованию заказчика на партию одинаковых изделий в одинаковой комплектации.
За дополнительную плату, возможно изготовление индивидуального паспорта с индивидуальным заводским номером и протокола измерений, а так же расширение гарантии до 36 месяцев.
Что такое оптический патч корд SC?
Так называются монтажные шнуры заданной длины из одномодового или многомодового оптического кабеля, армированного с двух сторон оптическими разъемами. Оптические патчи могут армироваться с двух сторон однотипными оптическими разъемами или разными разъемами с различными типами полировки.
Технические характеристики SC патч корда. Ресурс 500 включений при затухании к концу ресурса не более 0.2 дБ. Стандартная длины от 0,3 до 200 метров с шагом 0,5 м. Допуск на длину ШОС (0+5)%. Внешний диаметр 2,0 или 3,0 мм. Патч корды пригодны для эксплуатации в температурном диапазоне -20-+50 градусов. Для эксплуатации на улице, используются патч корды или кабельные сборки со специальными оболочками. Оптический патч SC может быть изготовлен на оптических волокнах многомодовых MMF (multi mode fiber) ММ (50/125 или 62,5/125) или одномодовых SMF (single mode fiber). Одномодовые волокна спецификации G.652 (минимальный радиус изгиба 30 мм) и G.657A1, G.657A2, G.657B3. (оптические волокна устойчивые к изгибам). Оптические волокна спецификаций G.652 и G.657 полностью совместимы друг с другом. Многомодовые волокна определяются стандартами: ОМ1(62,5/125), ОМ2(50/125), ОМ3(50/125), ОМ4(50/125).
Каковы цены на оптический патч корд SC?
Столь широко используемое оборудование, как патч корд отличается вполне демократичной ценой. Цена на патч корд оптический позволяет применять питч корд SC очень часто, даже при минимальном бюджете оснащения. На патч корд цена зависит от того, одно- или многомодовый кабель в нем используется, от типа оптического волокна и оптического коннектора. Например, патч корд ОМ3 или ОМ4, стоит заметно дороже патч корда SC SM. Самыми недорогими будут патч корды 9 125 или патч корды 50 125.
Патч-кабель

против кабеля Ethernet

Кабели Ethernet

и коммутационные кабели стали довольно распространенными в нашей повседневной жизни. Однако у многих из нас много путаницы в отношении обоих типов кабелей.

Сегодня в этом посте мы поговорим о технических различиях между патчем и кабелями Ethernet, поэтому прокрутите вниз, чтобы проверить:

Патч-кабель

против кабеля Ethernet - Введение

Во-первых, что такое кабель Ethernet?

Ethernet - это тип протокола, который определяет, как биты информации будут перемещаться по определенной среде.

Такие кабели, как оптоволоконный, коаксиальный или витая пара, относятся к категории Ethernet. Двумя наиболее распространенными типами Ethernet являются оптический сетевой кабель и оптоволоконный кабель.

А теперь перейдем к коммутационному кабелю?

Обычно термин patch происходит от «patch-in», что означает, что этот кабель подключает сигнал от одного коммутатора, концентратора, другого концентратора или маршрутизатора. Это тип кабеля с двумя концами, которые используются для подключения оконечного устройства к чему-либо, например к источнику питания.

Существует два типа соединительных кабелей: один - это оптоволоконные соединительные кабели, а другой - соединительные кабели Ethernet.

Патч-кабели широко используются для соединений на короткие расстояния, обычно в корпоративных офисах. С другой стороны, сетевые кабели Ethernet идеально подходят для подключения компьютера к сетевому концентратору или коммутатору Ethernet.

Патч-кабель

можно использовать как кабель Ethernet

Да, в качестве кабеля Ethernet можно использовать патч-кабель, поскольку в медных сетях они используются одинаково.Но следует отметить, что соединительные кабели лучше всего подходят для небольших расстояний, от патча до коммутатора.

Чаще всего Ethernet и соединительные кабели - это более или менее одно и то же.

Но, когда дело доходит до Ethernet, это относится к потоку информации через различные места, в то время как последние являются лучшим вариантом для более коротких соединений, поскольку они поддерживаются соединительными кабелями, которые не обладают гибкостью.

Самый большой недостаток соединительных кабелей заключается в том, что затухание находится на более высоких сторонах.

Еще одно различие между патчем и кабелем Ethernet заключается в том, что первый имеет два разъема на обоих концах, в то время как кабель Ethernet может не иметь двух разъемов и часто напрямую соединяется с интерфейсом устройства.

Заключение

Посетите наш онлайн-магазин электронных гаджетов и аксессуаров, чтобы купить высококачественные прочные патч-кабели и кабели Ethernet. Выбирайте из огромного разнообразия с быстрой доставкой!

Кабель Ethernet

против патч-кабеля.В чем разница между коммутационным кабелем и кабелем Ethernet

Знайте разницу между кабелем Ethernet и соединительным кабелем Кабель Ethernet

и соединительный кабель используются в нашей повседневной жизни и очень популярны. Часто люди путаются, когда речь идет о кабеле Ethernet и патч-кабеле, однако не беспокойтесь, потому что в этом посте основное внимание будет уделено различиям между кабелем Ethernet и патч-кабелем.

Что такое коммутационный кабель?

Также известный как патч-корд, представляет собой кабель с разъемами на обоих концах.Он используется для подключения оконечного устройства к источнику питания. Рядом с кабелями Ethernet находятся оптоволоконный патч-кабель и патч-кабель Ethernet, такой как оптоволоконный патч-кабель LC или патч-кабель Cat6 RJ45. Тем не менее, коммутационные кабели часто используются в офисах и в электрических шкафах на короткие расстояния. Соединительный кабель Ethernet можно использовать для подключения компьютера к сетевому порту, маршрутизатору или коммутатору Ethernet, который полезен для построения сетей из домашних компьютеров.

Что такое кабель Ethernet?

«Ethernet» - это тип протокола, который определяет, как биты информации передаются через указанный носитель.Кабель Ethernet включает в себя кабель, такой как оптоволоконный кабель, витую пару или коаксиальный кабель, а также кабель категории. А медный сетевой кабель и оптоволоконный кабель - это два распространенных типа кабелей Ethernet. В общем, люди привыкли называть кабели Ethernet как Cat5, Cat5e и Cat6 как кабели Ethernet, чтобы упростить наименование.

Таким образом, вкратце, кабель Ethernet - это тип кабеля, тогда как патч-корд или кабель является частью этого кабеля в качестве разъема на обоих концах.

Вот некоторые из наиболее распространенных вопросов, которые задают, чтобы прояснить ситуацию, чтобы понять разницу между коммутационным шнуром и кабелем Ethernet,

Могу ли я использовать любой кабель Ethernet?

№Существуют различные типы кабелей Ethernet, такие как оптоволоконные кабели, перекрестные кабели Ethernet и групповые медные кабели, в соответствии с определениями, приведенными выше. У каждого типа соответственно разные спецификации и области применения. Например, для больших расстояний или приложений, требующих высокой пропускной способности или электрического разделения, используется оптоволоконный кабель. В то время как в зданиях используются перекрестные кабели Ethernet.

Коммутационная сеть - это прямой кабель?

Прямые проводные кабели чаще всего используются для подключения клиентского хоста.Возьмем, например, патч-кабель cat5e. Прямой проводной патч-кабель cat5e может подключать коммутатор или концентратор маршрутизатора (в данном случае хост-устройство) к компьютерам, принтерам и другим сетевым клиентским устройствам. Однако когда дело доходит до оптоволоконного соединительного кабеля, прямого кабеля не существует.

Можно ли использовать кабель Ethernet в качестве соединительного кабеля?

В большинстве случаев для медных сетей кабель Ethernet и соединительный кабель - это одно и то же. Но последний обычно короче, от коммутационной панели до коммутационной панели.Например, необходимо использовать кабель Cat6 длиной 100 футов для разводки домашней сети. В этом случае патч-кабель Cat6 длиной 100 футов можно использовать в качестве кабеля Ethernet.

Ищете качественные кабели для построения вашей сети? Покупайте индивидуальные кабели и многое другое в ConnectZone, вашем эксперте в области кабельного телевидения!

Ethernet и коммутационные кабели: в чем разница

Ethernet - это протокол, описывающий, как информация передается по кабелю. Кабели Ethernet - это просто провода, соответствующие протоколам Ethernet.Эти кабели изготавливаются из меди или оптического волокна. Патч-кабели - это просто кабели Ethernet с разъемами на обоих концах. Итак, в чем разница при сравнении кабелей Ethernet и патч-кабелей? Помимо разъемов на обоих концах, коммутационные кабели обычно намного короче стандартных кабелей Ethernet. В больших сетях с множеством устройств, коммутаторов, маршрутизаторов и «коммутационных панелей» используются как длинные кабели Ethernet, так и более короткие коммутационные кабели. Патч-панели - это своего рода сетевой коммутатор с множеством портов для подключения устройств к сети. Эти панели значительно упрощают отключение или перенастройку определенных устройств, не мешая другим. Короткие шнуры, которые подключают устройства к сети через коммутационную панель в стеке или сетевом шкафу, называются «коммутационными кабелями».

Патч-кабели

совместимы с типом или категорией кабелей Ethernet, по которым работает сеть. Это связано с тем, что даже несмотря на то, что Ethernet-кабель cat6 обратно совместим с cat5, cat6 имеет большую пропускную способность и способен передавать данные на более высоких скоростях, чем cat5.Если патч-кабель cat5 соединяет устройства, работающие в сети cat6, все может начать замедляться.

Большинство коммутационных кабелей известны как «прямые» или «сквозные» кабели, которые отправляют сигналы напрямую от устройства к коммутатору, маршрутизатору или панели. Специализированным типом соединительного кабеля является «перекрестный» кабель. Эти кабели меняют направление отправки и получения данных на одном из разъемов. Обычные соединительные кабели Ethernet подключают два разных типа устройств, например маршрутизатор к компьютеру или модем к маршрутизатору.Однако при подключении двух устройств одного типа, таких как компьютер, к компьютеру, необходим перекрестный кабель , чтобы машины могли одновременно отправлять и принимать сигналы между собой. Если бы проводка внутри кабеля не перекрещивалась или не соединялась с разными контактами на одном конце, сигналы пытались бы пройти в двух разных направлениях по одному и тому же проводу, и сигнал ни к чему не приводил бы.

Домашнему пользователю редко требуется перекрестный соединительный кабель. Чаще всего патч-кабель используется для подключения компьютера или ноутбука к проводной сети через настенную розетку или компьютера к коммутатору или маршрутизатору.Центры обработки данных или большие структурированные кабельные системы в больших зданиях или над несколькими зданиями могут покупать Ethernet-кабели оптом, проложив их на сотни футов в пределах стен или над потолком, где они могут оканчиваться патч-панелью, которая затем использует гораздо более короткие патч-кабели для подключения устройств. .

Если вам нужны ответы о стандартных кабелях Ethernet и патч-кабелях , свяжитесь с Cables.com, и мы с радостью подберем кабели, соответствующие вашим потребностям.

Определение, типы, сравнения и способы применения

21 июля Определение, типы и использование коммутационных кабелей

Коммутационные кабели

имеют решающее значение для работы электронного и оптического оборудования и могут обеспечивать работу системы с заданными высокими скоростями и пропускной способностью.

Определение коммутационного кабеля


Патч-кабель соединяет два электронных или оптических устройства друг с другом для передачи сигналов. Обычно это делается для сетевых приложений, чтобы «подключить» сигнал от одного концентратора, коммутатора или маршрутизатора к другому концентратору, коммутатору или маршрутизатору. Используйте соединительные кабели для передачи различных сигналов, например:

  • телефон
  • аудио
  • видео
  • цифровые сигналы для сетевых и несетевых приложений

Термины «коммутационный кабель» и «коммутационный шнур» обычно являются синонимами. Однако определение соединительного кабеля отличается тем, что патч-корды обычно относятся к приложениям, не подключенным к сети, таким как проводка аудиокомпонентов.

Маршрутизаторы или патч-панели

- это смонтированные аппаратные сборки с портами для подключения и управления входящими и исходящими кабелями в локальной сети (LAN). Для размещения цепей в коммутационной панели можно подключать или отключать соответствующие коммутационные шнуры.

Типы коммутационных кабелей

Патч-кабели

могут быть изготовлены из различных типов кабелей: коаксиального, UTP, STP и оптоволоконного патч-корда.Кроме того, кабельные наконечники относятся к кабельной сборке, только на одном конце которой были заделаны оголенные оголенные провода. Это позволяет установщику настроить завершение в поле для прямого и постоянного подключения.

Медные коммутационные кабели

Медный коммутационный кабель

Ethernet и патч-кабели используют медь из-за ее

  • предел прочности,
  • пластичность,
  • тепловое расширение,
  • Коррозионная стойкость
  • и
  • податливость.

Кабели Ethernet и соединительные кабели могут быть одним и тем же. Однако коммутационные кабели обычно представляют собой более короткие кабельные сборки, используемые для подключения оборудования в компьютерных отсеках или стойках или для подключения периферийных устройств к компьютеру. Обычно они используются на коротких дистанциях и обычно не превышают двух метров в длину. В некоторых приложениях требуются более длинные кабели для создания петель, чтобы обеспечить возможность движения в будущем или устранить провисание и возможное повреждение или перегиб. Хотя некоторые медные соединительные кабели могут быть всего несколько дюймов в длину.

В локальных сетях

обычно используются соединительные кабели категорий 6A, 6, 5e или 5. Производители этих кабелей меняют свои конструкции, чтобы обеспечить уникальные электрические характеристики, поэтому стоит проверить марки кабелей и их конкретные технологии. Хотя скорость сети может быть очень высокой, соединительный кабель может быть источником помех и ухудшения сигнала. Таким образом, очень важен выбор подходящего соединительного кабеля для предполагаемого сетевого приложения и среды. Это может улучшить производительность всей сети.

Волоконно-оптические коммутационные кабели

Оптоволоконный соединительный кабель

Оптоволоконный патч-корд или «соединительный кабель» - это кабельная сборка с оптоволоконным кабелем, оконцованным на каждом конце. Зарезервированные разъемы позволяют удобно подключать его к оптическому коммутатору, кабельному телевидению или другому телекоммуникационному оборудованию. Он соединяет оптический передатчик, приемник и клеммную коробку. Эти устройства могут использовать одномодовые или многомодовые оптоволоконные соединительные кабели и различные оптоволоконные разъемы.

В чем разница между кабелем Ethernet и соединительным кабелем?

опубликовал (а) 13 июня 2018 г.

Что такое кабель Ethernet?

«Ethernet» - это тип протокола, который определяет способ передачи битов информации по определенному носителю. Кабели, такие как оптоволоконный кабель, витая пара или коаксиальный кабель, и кабели категории относятся к кабелю Ethernet.Два распространенных типа кабеля Ethernet - это медный сетевой кабель и оптоволоконный кабель. Обычно, чтобы упростить название, люди привыкли называть кабели Ethernet категории, такие как Cat5, Cat5e и Cat6, кабелями Ethernet.

А как насчет патч-кабеля ?

Патч-кабель иногда также называют патч-кордом. Это отрезок кабеля с разъемами на обоих концах, который используется для подключения оконечного устройства к чему-то еще, например, к источнику питания. Подобно кабелям Ethernet, существуют оптоволоконные соединительные кабели и соединительные кабели Ethernet, такие как соединительный кабель LC или соединительный кабель Cat6 RJ45.А коммутационные кабели часто используются на короткие расстояния в офисах и коммутационных шкафах. Соединительный кабель Ethernet может соединить компьютер с сетевым концентратором, маршрутизатором или коммутатором Ethernet, что полезно для людей, строящих домашние компьютерные сети.

Таким образом, проще говоря, кабель Ethernet относится к типам кабеля. Патч-кабель имеет разъемы на обоих концах и входит в состав кабеля Ethernet. В этом разница между ними.

Все кабели Ethernet одинаковы?

№Согласно приведенному выше объяснению, существуют различные типы кабелей Ethernet, такие как оптоволоконный кабель, перекрестный кабель Ethernet и медный кабель категории. У них разные характеристики и приложения. Например, оптоволоконный кабель используется на больших расстояниях или в приложениях, требующих высокой пропускной способности или электрической изоляции. В то время как в зданиях используются перекрестные кабели Ethernet.

Коммутационный кабель - это прямой кабель?

Прямые проводные кабели обычно используются для подключения хоста к клиенту.В качестве примера возьмем патч-кабель cat5e. Прямой проводной патч-кабель cat5e используется для подключения компьютеров, принтеров и других сетевых клиентских устройств к коммутатору или концентратору маршрутизатора (в данном случае хост-устройству). Однако, когда дело доходит до оптоволоконного соединительного кабеля, прямого кабеля не существует.

Могу ли я использовать коммутационный кабель в качестве кабеля Ethernet?

Да. В большинстве случаев кабель Ethernet и патч-кабель могут быть одним и тем же в медных сетях.Но более позднее, как правило, короче, чтобы «подключить» патч-панель к коммутатору. Например, для подключения домашней сети необходимо использовать 100-футовый патч-кабель Cat6 Ethernet. В этой ситуации 100-футовый патч-кабель Cat6 можно использовать в качестве кабеля Ethernet.

Типы кабелей Ethernet

разнообразны, что является существенным различием между кабелями Ethernet и коммутационными кабелями. Поэтому, когда дело доходит до кабеля Ethernet и соединительного кабеля, понимание их типов и областей применения является ключом к их сравнению и пониманию.

Типы коммутационных кабелей и их использование

Патч-кабель - это общий термин для кабельной разводки, которая соединяет два электронных устройства друг с другом, обычно в сети. Эти устройства могут включать компьютеры и другое оборудование. Коммутационные кабели также используются для передачи телефонных, аудио- и видеосигналов между устройствами в несетевых приложениях; это может быть такое оборудование, как наушники и микрофоны.

Патч-кабели также называются патч-кордами .Термин патч-корд также иногда используется, но часто он больше ассоциируется с несетевыми типами кабелей, такими как кабели для подключения стерео компонентов.

Патч-кабели отличаются от других типов тем, что они более гибкие, чем стандартные жесткие и громоздкие медные кабели. Коммутационные кабели всегда имеют разъемы на обоих концах.

Типы коммутационных кабелей и их применение

Фотография Джилл Ферри / Getty Images

Есть много разных типов соединительных кабелей.Наиболее распространены кабели Ethernet CAT5 / CAT5e, соединяющие компьютер с ближайшим сетевым концентратором, коммутатором или маршрутизатором, коммутатор с маршрутизатором и т. Д.

Соединительные кабели Ethernet полезны для тех, кто строит домашние компьютерные сети. Путешественникам, остановившимся в старых отелях без Wi-Fi, иногда нужны соединительные кабели для создания проводных подключений к Интернету.

Перекрестный кабель - это особый тип соединительного кабеля Ethernet, используемый для соединения двух компьютеров друг с другом.

Не сетевые соединительные кабели могут включать удлинительные кабели для наушников, микрофонные кабели, разъемы RCA, разъемы XLR, кабели с разъемами для телефона TRS, миниатюрные телефонные разъемы, кабели для коммутационных панелей и т.Это также могут быть толстые «змеиные кабели», передающие видео и усиленные сигналы.

Как выглядит коммутационный кабель?

Коммутационные кабели могут быть любого цвета и обычно короче, чем другие типы сетевых кабелей, потому что они предназначены для «соединения» устройств друг с другом. Обычно это делается на небольшом расстоянии, поэтому длина большинства из них не превышает двух метров. Фактически, они могут быть даже всего в несколько дюймов. Более длинные кабели обычно толще, чем их короткие аналоги, и часто экранированы для предотвращения электромагнитных помех.

Патч-кабель обычно состоит из коаксиальных кабелей, но он также может состоять из оптоволоконных, экранированных или неэкранированных кабелей CAT5 / 5e / 6 / 6A или одножильных проводов.

Патч-кабель всегда имеет разъемы на обоих концах, что означает, что он не так надежен, как некоторые кабели, такие как косички или тупые патч-корды. Они похожи на коммутационные кабели, но имеют оголенные провода на одном конце, которые предназначены для прямого и постоянного подключения к терминалу или другому устройству.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять Технический документ

: Подробное руководство по коммутационным кабелям Ethernet в сетевых системах

Хотя модульные характеристики и обилие соединительных кабелей Ethernet подразумевают универсальность их использования, у них есть некоторые важные отличия, которые могут ограничивать взаимозаменяемость. В этом техническом документе рассматриваются различия в свойствах кабеля и разъема Ethernet, соответствующие стандарты и приводится руководство по наилучшим сценариям использования в средах центров обработки данных

Загрузите технический документ Общие сведения о коммутационных шнурах Ethernet в современных сетях (PDF)

Содержание


Эти повсеместно распространенные кабели сыграли центральную роль в разработке универсальных и структурированных кабельных систем, и сегодня они используются для соединения практически всех сетевых компонентов, независимо от конкретного приложения или отрасли.

Во многих отношениях коммутационные кабели - это эфир Ethernet.

Поскольку системы Ethernet предоставляют все более гибкие и экономичные способы передачи голоса, данных и мультимедиа по интегрированным сетям, патч-корды Ethernet быстро становятся привычной частью нашей повседневной жизни.

Мы можем видеть их в рабочих зонах коммерческих и образовательных зданий, поскольку они уходят от задней панели компьютеров к настенным панелям и другим компьютерам. Если мы пойдем по их следу, мы сможем увидеть, как они змеятся по дорожкам, ведущим от настенных панелей к коммутационным панелям, а затем снова вырастают из коммутационных панелей, чтобы встретиться с ближайшими концентраторами или коммутаторами.

Но хотя модульные характеристики и обилие соединительных кабелей, кажется, подразумевают, что их использование полностью универсально, между ними есть некоторые важные различия, которые могут ограничивать их взаимозаменяемость. Некоторые из этих различий проистекают из различий в конфигурациях проводки проводников кабеля и контактов разъема, и эти различия будут обсуждаться здесь.

1. Патч-корды Ethernet и соединители RJ-45

Патч-корды

Ethernet представляют собой гибкие провода, оснащенные на каждом конце штекером 8P8C («8-позиционный, 8-проводной») для соединения двух соответствующих разъемов 8P8C вместе.Поскольку они выглядят как модульные разъемы, изначально использовавшиеся в системах телефонной проводки, разъемы 8P8C, используемые в системах Ethernet, получили общее название RJ-45, обозначение FCC для зарегистрированного разъема с аналогичной конфигурацией 8P8C.

В сетях Ethernet эти штекеры и гнезда RJ-45 образуют модульную систему разъемов, которая позволяет быстро и легко перемещать рабочие зоны и заменять сетевые компоненты. Штекеры и розетки удерживаются вместе подпружиненным язычком, называемым крючком, который надежно удерживает их на месте во время использования, но позволяет легко отсоединять их при внесении изменений в сетевую систему или рабочую зону.

Эта модульность достигается за счет восьми токопроводящих контактов, расположенных на верхней части вилок RJ-45 (показано на Рисунке 1) и непосредственно внутри вершин разъемов RJ-45. Соединяя концы токопроводящих проводов коммутационного кабеля с отдельными контактами двух концевых разъемов RJ-45, можно передавать электронные данные по 8-проводному кабелю Ethernet от одного разъема к другому через его 8 контактов.

Рис. 1. Штекер 8P8C («8-позиционный, 8-проводниковый»)
В системах Ethernet штекеры 8P8C и соответствующие им гнезда обычно называются модульными разъемами Rj-45. На этой вилке RJ-45 обозначена нумерация контактов и пар контактов сверху, с фиксатором вниз

Вернуться к началу

2. Патч-корды Ethernet и неэкранированная витая пара (UTP)

Патч-корды, используемые в большинстве систем Ethernet, сконструированы с использованием кабеля UTP (неэкранированная витая пара). Кабель UTP состоит из восьми изолированных проводов с медным сердечником, сгруппированных в четыре пары, каждая пара скручена вместе по длине кабеля.

Пары проводов и отдельные проводники в кабелях UTP представлены цветовым кодом, который присваивает основной цвет - синий, оранжевый, зеленый или коричневый - каждой из 4 витых пар. Изоляция проводника в паре имеет либо сплошной основной цвет, либо белые полосы этого основного цвета. Таким образом, все проводники идентифицируются как элементы определенной витой пары и как отдельные элементы в этой паре.

Пары проводников пронумерованы от 1 до 4, причем пара 1 соответствует синей паре, пара 2 - оранжевой паре, пара 3 - зеленой паре и пара 4 - коричневой паре. Отдельные жилы в кабелях UTP могут быть сплошными медными жилами определенной толщины или пучками тонких медных жил.

Рис. 2. Сечение кабеля неэкранированной витой пары (UTP)
Пара 1 - Синий, Синий / Белый
Пара 2 - Оранжевый, Оранжевый / Белый
Пара 3 - Зеленый, Зеленый / Белый
Пара 4 - Коричневый, Коричневый / Белый

Несмотря на то, что одножильные кабели дешевле и (намного, намного) их легче оконцевать, патч-корды почти всегда изготавливаются из многожильных кабелей.Это связано с тем, что скрутка проводов увеличивает гибкость и долговечность кабеля.

Дополнительная гибкость патч-кордов позволяет легко переключать их между различными настенными розетками и патч-панелями или легко прокладывать через ограниченные пространства между соединенным между собой оборудованием. Их дополнительная прочность позволяет им оставаться гибкими и неповрежденными при многократных изгибах вперед и назад, что продлевает срок их службы.

Это особенно важно на концах разъема кабеля, где на проводники возникают большие нагрузки из-за частого манипулирования, сгибания и перемещения на стыке кабеля с разъемом.

Вернуться к началу

3. Скрученные пары проводников - в чем суть скручивания?

Скрученные пары проводов в кабелях UTP образуют симметричную цепь. Это связано с тем, что напряжения каждого элемента в данной паре имеют одинаковую амплитуду (одинаковую величину напряжения), но их напряжения противоположны по фазе (одно напряжение положительное, а другое отрицательное). Равномерное скручивание каждой из этих сбалансированных пар снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), исходящие от других проводящих пар внутри кабеля или от оборудования в окружающей среде кабеля.

Рис. 3. Кабель неэкранированной витой пары (UTP) категории 5E

Пары проводников внутри кабеля с витой парой влияют друг на друга посредством типа электромагнитных помех, называемого перекрестными помехами. Перекрестные помехи возникают, когда электромагнитное поле, создаваемое одной парой, достаточно велико (сигнал пары достаточно силен), чтобы перейти к местоположению соседней пары. Этот «разговор» представляет собой своего рода смешение двух полей посредством постоянного обмена энергией между ними, при этом некоторые части каждого сигнала передаются друг другу во время каждого обмена энергией.Для более слабого сигнала результатом всех этих обменов будет подавление его более мелких деталей (всегда хороших частей) или увеличение уровня шума вокруг него. Внешние источники электромагнитных и радиопомех аналогичным образом мешают сигналам, дополнительно искажая или ухудшая их, когда они проходят по кабелям, расположенным рядом с «шумным» офисным и коммуникационным оборудованием.

Скручивание отдельных проводников вместе для образования проводящих пар уменьшает размер окружающих их электромагнитных полей, создаваемых током, ограничивая их влияние на сигналы, проходящие внутри других проводников, путем ограничения полевых взаимодействий между проводящими парами. Поскольку пары также сбалансированы - по два провода в каждой паре передают сигналы одинаковой и противоположной полярности - их скручивание обеспечивает равное воздействие помех, создаваемых полями других пар или внешних источников.

Хотите узнать больше? Дополнительная литература

Вычитание величин сигналов противоположной полярности дает общую величину передаваемого сигнала, когда он достигает противоположного конца кабеля, и автоматически нейтрализует сигналы помех той же величины и одинаковой полярности.Таким образом, скручивание и балансировка проводников в кабелях UTP может эффективно удалять компоненты шума в передаваемых сигналах, не удаляя и не нарушая самих сигналов.

Чем больше количество витков жилы, тем выше устойчивость кабеля к электромагнитным и радиочастотным помехам. Этот иммунитет становится еще лучше, когда количество скручиваний на единицу длины (скорость скручивания) варьируется между четырьмя парами. Например, производители кабелей более высокого качества применяют различные скорости скручивания отдельных пар проводников, используя различную скорость скручивания для каждой из четырех пар, чтобы минимизировать перекрестные помехи между ними. Но добавление большего разнообразия к скручиванию приведет к ухудшению характеристик кабеля, а не к увеличению, поскольку сигналы, проходящие по отдельным проводникам в паре, больше не будут одинаково влиять на мешающие поля.

Это приводит к составляющим помех для двух сигналов, которые различаются по величине, и неполному подавлению этих составляющих при последующем вычитании напряжений сигналов. Таким образом, каждая из пар должна придерживаться одинаковой скорости скручивания по всей своей длине, иначе любой дополнительный иммунитет, обеспечиваемый применением разных скоростей скручивания к каждой из пар, будет потерян.

Обертывание каждой пары проводов экраном из фольги дополнительно снижает перекрестные помехи между парами, а наложение всех четырех витых пар фольгой или плетеным металлическим экраном снижает восприимчивость кабелей к электромагнитным и радиочастотным помехам в кабельной среде с шумом. В кабелях STP (экранированная витая пара) используются оба типа экранирования, что обеспечивает им максимальную устойчивость ко всем типам помех. В кабелях FTP (фольговая витая пара) и ScTP (экранированная витая пара) используется только внешний экран из фольги или плетеного проводника, что дает им повышенную невосприимчивость к внешним электромагнитным и радиочастотным помехам, но не больше защиты от перекрестных помех, чем у кабеля UTP такой же конструкции.

Вернуться к началу

4. Приложения Ethernet

10Base-T и 100Base-T - это стандарты IEEE (Института инженеров по электротехнике и электронике), определяющие электрические и физические характеристики кабелей с витой парой для использования в соединениях Ethernet со скоростью 10 Мбит / с (мегабит в секунду) и 100 Мбит / с. Буква «T» означает «витая пара», и эти два соединения Ethernet используют пары проводов 2 и 3 для передачи и приема информации, соответствующие оранжевым и зеленым проводам витой пары, показанным на рисунке 2, и контактам (1,2) и (3). , 6) в штекеры и гнезда разъема RJ-45, показанные на рисунках 1 и 4.

Одна из этих пар симметричных проводников используется для отправки информации, а другая - для приема информации. Две пары обычно обозначаются (TX +, TX-) для передающей пары и (RX +, RX-) для принимающей пары. Для соединений 10Base-T и 100Base-T две другие кабельные пары - соответствующие синей и коричневой кабельным парам и четырем оставшимся контактам разъема (4,5) и (7,8) на разъемах RJ-45 - не используются. . С появлением Gigabit Ethernet (или 1000Base-T) все четыре пары проводов используются для одновременной передачи и приема информации.

Вернуться к началу

5. Стандарты электропроводки 568A и 568B

568A и 568B - это стандарты проводки EIA / TIA (Ассоциация электронной промышленности / Ассоциация телекоммуникационной промышленности), определяющие два разных назначения контактов RJ-45 для оранжевой и зеленой пары проводов в кабелях типа витая пара категорий. Поскольку это одни и те же проводящие пары (пары 2 и 3), используемые для соединений Ethernet, наличие двух разных конфигураций проводов / выводов на первый взгляд может показаться проблемой.Но для патч-кордов Ethernet с соединителями, подключенными по одному и тому же стандарту на обоих концах, фактические различия между ними на удивление малы как с точки зрения электрических, так и с точки зрения физического подключения.

Как показано на штекерах и разъемах разъема RJ-45 ниже, разница между спецификациями 568A и 568B сводится к замене местами зеленой и оранжевой пар проводов. Полосатые зеленые и сплошные проводники, назначенные паре контактов (1,2) в стандарте 568A, назначены паре (3,6) в вилке или гнезде, подключенном в соответствии со стандартом 568B, а полосатые оранжевые и сплошные оранжевые проводники назначены для Пара контактов (3, 6) в 568A назначена паре (1,2) в 568B.Это симметричная замена полосы на полосу и сплошной на сплошной в двух парах проводов, а также симметричная перестановка их соответствующих позиций контактов на штекере или гнезде разъема RJ-45.


Рис. 4а. Патч-корд Ethernet - разъем RJ-45 Стандарт EIA / TIA 568A
Рисунок 4а.

Контакт 1 - зеленый / белый
контакт 2 - зеленый
контакт 3 - оранжевый / белый
контакт 4 - синий
контакт 5 - синий / белый
контакт 6 - оранжевый
контакт 7 - коричневый / белый
контакт 8 - коричневый

Рис. 4а.Патч-корд Ethernet - разъем RJ-45 Стандарт EIA / TIA 568A
Рис. 4b. Патч-корд Ethernet - разъем RJ-45 Стандарт EIA / TIA 568B
Рисунок 4б.

Контакт 1 - оранжевый / белый
контакт 2 - оранжевый
контакт 3 - зеленый / белый
контакт 4 - синий
контакт 5 - синий / белый
контакт 6 - зеленый
контакт 7 - коричневый / белый
контакт 8 - коричневый

Рис. 4б. Патч-корд Ethernet - разъем RJ-45 Стандарт EIA / TIA 568B

Это означает, что положительные и отрицательные сигналы напряжения (соответствующие сплошным и полосатым проводам) по-прежнему чередуются в обеих схемах подключения.Кроме того, поскольку пары 2 и 3 в кабеле UTP находятся рядом друг с другом, такая замена не должна существенно изменять расстояния между ними или их электрические взаимодействия (см. Рисунок 2).

Конечным результатом является то, что пути передачи и приема в кабеле переключаются с одной пары проводов на другую пару соседних проводов, и что эти пути одинаковы во всех отношениях, кроме цвета изоляции, окружающей проводники (которую электроны все равно не вижу).

Единственное, что важно для патч-кабелей Ethernet с точки зрения этих двух стандартов, - это то, что оба конца патч-корда должны быть подключены в соответствии с одним и тем же стандартом.В противном случае это перекрестный кабель, и он не будет правильно работать с большинством устройств (перекрестные кабели более подробно рассматриваются в следующем разделе). Чтобы определить стандарт проводки, используемый для концов соединительного кабеля, удерживайте кабель позолоченными контактами штекера соединителя вверх и фиксирующим язычком вниз, как на двух рисунках выше. После этого будут видны цвета проводов, а выводы будут пронумерованы от 1 до 8 слева направо.

5.1 Остерегайтесь кабелей с алюминиевой оболочкой (CCA)

При покупке сетевых кабелей CAT5e или CAT6 убедитесь, что вы сравниваете яблоки с яблоками.Распространенная тактика «низкозатратных лидеров» - использовать алюминий вместо медной проволоки. Это может привести к проблемам с сетью из-за использования некачественных материалов для передачи сигнала. Проблема усугубляется тем, что между кабелем CCA и кабелем из чистой меди нет визуальных различий.

Стремясь сократить расходы, производители начали использовать алюминиевую проволоку, пропитанную тонким слоем меди. Этот метод позволил создать кабель с алюминиевым сердечником, окруженный тонким слоем меди. Если вы когда-либо покупали коаксиальный кабель, возможно, вы приобрели кабель с медным покрытием.Если поцарапать центральный проводник, золотая медь отслоится и обнажит серебряный металлический сердечник.

Однако характеристики и безопасность кабелей CCA радикально отличаются. Фактически, алюминиевые сетевые кабели нарушают стандарты TIA и IEC для кабелей CAT5e и CAT6 - и не зря!

Риски производительности CCA

Алюминиевые соединительные кабели, часто обозначаемые как CCA или CCE (для Ethernet с медной оболочкой), имеют более высокое затухание, чем кабели из чистой меди. Это приводит к большей потере данных, так как пакеты приходится повторно передавать. Чем больше данных передается повторно, тем медленнее работает ваша сеть. Эти проблемы усугубляются каждым футом используемого кабеля; чем длиннее кабель, тем хуже производительность.

Когда кабель CCA нагревается, он становится хрупким и ломается. Патч-кабель из чистой меди реагирует совершенно иначе. Он сохранит свою форму при нагревании - на самом деле, куртка с большей вероятностью загорится до того, как будут повреждены проводники.

Кабели

CCA имеют сопротивление постоянному току на 55% выше.Это увеличивает количество энергии, которая передается в тепло, и уменьшает количество энергии, которое может быть передано. Эта проблема делает их непригодными для питания через Ethernet (PoE). Эти срезанные углы также влияют на монтажников, потому что алюминиевая проволока создает проблемы при установке.

Из-за более низкой прочности на разрыв алюминиевые кабели могут быть повреждены при вытягивании. Отдельные жилы могут сломаться, что сделает кабель бесполезным, или весь кабель может сломаться. Алюминий также имеет меньший радиус изгиба, чем кабели из чистой меди.Это означает, что вы не сможете так сильно согнуть его, пока он не сломается. Короче говоря, кабели с медной оболочкой более хрупкие, чем кабели из чистой меди.

Вернуться к началу

6. Какую кабельную систему Ethernet использовать?

Поскольку электрические свойства патч-кордов Ethernet, подключенных в соответствии с одной из спецификаций 568, не отличаются, оба могут безнаказанно использоваться в любой структурированной кабельной системе Ethernet, подключенной в соответствии с одним из этих двух стандартов. Заглядывая вперед, мы видим, что оба одинаково подходят для высокоскоростной передачи данных.Оглядываясь назад, мы видим, что причина существования обеих конфигураций кроется в старом стандарте проводки AT&T 258A, который идентичен стандарту 568B, описанному здесь.

Целью EIA / TIA и других организаций по стандартизации было разработать общий набор правил для всех в различных отраслях промышленности, использующих эту технологию. Стандарт EIA / TIA-568-B, в котором определены эти две конфигурации проводки, определяет кабельную систему для коммерческих помещений, которая не является частной собственностью и не является эксклюзивной для конкретного поставщика или отрасли.Таким образом, комитет по стандартам, сформированный двумя организациями, намеревался уменьшить некоторую путаницу в их отрасли, но некоторые из них были возвращены в отношении этих двух стандартов проводки.

Хотя в документации по стандартам указано, что T568A является основным стандартным назначением контактов / пар (T568B указан как альтернативный стандарт для использования только в случае необходимости для поддержания обратной совместимости), 568B по-прежнему остается преобладающим стандартом проводки для кабельных систем и патч-кордов в США. Состояния.Напротив, оба типа одинаково используются во всем остальном мире, и международные стандарты не определяют предпочтительную спецификацию или технические преимущества при использовании одного над другим.

Таким образом, старый стандарт AT&T оказался очень долговечным, и традиции, кажется, являются основной причиной преобладания стандарта 568B для кабельных систем и коммутационных кабелей в Соединенных Штатах.

Вернуться к началу

7. Прямые и перекрестные коммутационные кабели

Помимо стандартов проводки 568A и B, в системах Ethernet обычно используются два типа соединительных кабелей.Они называются прямыми кабелями и перекрестными кабелями, и различия между ними связаны с сетевыми интерфейсами различных компонентов, которые они подключают.

Обычное соединение, для которого используется прямой патч-кабель, - это соединение между ПК и концентратором. На схеме, показанной на рисунке 5, пары передатчика и приемника (TX +, TX-), (RX +, RX-) показаны в местах расположения контактов для интерфейсов ПК (слева) и концентратора (справа).

Рисунок 5.Прямой кабель - 568A Стандартный
Стандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к гнездам настенной панели, а также для подключения гнезд настенной панели, в свою очередь, к гнездам «трапецеидального искажения» на патч-панелях

Для того, чтобы передаваемые напряжения (TX +, TX-), передаваемые ПК, принимались (RX +, RX-) на концентраторе, соединительный кабель должен быть проложен прямо от одного конца разъема к другому - просто как следует из названия - без пересечения проводников на обоих концах. То же самое верно и для передачи с концентратора на ПК, при этом пары передачи на интерфейсе концентратора снова соответствуют парам приема на интерфейсе ПК.

В качестве примера перекрестного патч-кабеля диаграмма на Рисунке 6 показывает, как патч-корд должен быть подключен на обоих концах, чтобы соединить два ПК. Конфигурации контактов в двух интерфейсах ПК на этот раз являются зеркальным отображением друг друга, причем первые два контакта (TX +, TX-) используются для передачи данных, а их третий и шестой контакты (RX +, RX-) используются для приема данных.

Рис. 6. Перекрестный кабель - 568A - 568B Стандартный
Обычно используется для соединения компьютеров в сети друг с другом

Если бы патч-корд был проложен прямо, как на схеме выше, передающие пары для каждого ПК постоянно «разговаривали» друг с другом, а пары приемников постоянно слушали бы болтовню другого, но никакой информации никогда не было бы. обменялся между двумя ПК. Таким образом, провода в перекрестном кабеле также делают то, что подразумевает их название.

Позиции контактов отдельных проводов в парах передающих и принимающих проводов меняются местами внутри концевого разъема кабеля, так что они будут в соответствующих положениях при подключении к другому интерфейсу ПК.

Вернуться к началу

7.1 DCE (оборудование передачи данных) и DTE (оконечное оборудование данных)

Типичное практическое правило гласит, что прямые кабели соединяют разные типы оборудования Ethernet - например, соединения, идущие от сетевой интерфейсной карты компьютера к концентратору или коммутатору, - а перекрестные кабели соединяют схожие типы оборудования, имеющего схожие интерфейсы, как два ПК в сети.

Это связано с тем, что две схемы подключения изначально использовались для соединения двух широких классов узлов в сетях передачи данных. Первый класс состоял из компонентов, которые обменивались данными только путем пересылки данных (оборудование передачи данных или DCE), а второй из компонентов мог генерировать новые данные, считывая полученные данные и манипулируя ими (оконечное оборудование данных или DTE). Например, сеть со звездообразной топологией может быть построена путем подключения одного устройства DCE (концентратора) к тонне DTE (подключенных к сети компьютеров и периферийных устройств).

T568A - это конфигурация выводов, используемая устройствами DCE, а T568B - конфигурация, используемая устройствами DTE. В общем, DTE будут напрямую взаимодействовать только с компонентами DCE, и наоборот, поэтому для соединения двух одинаковых компонентов необходимы перекрестные кабели. Таким образом, перестановка передающей и принимающей пар в перекрестном соединительном кабеле обеспечивает удобную маскировку, чтобы сделать DTE похожими на DCE с целью подключения их к другим DTE или сделать DCE похожими на DTE для их соединения. в другие DCE.

Причина преобладания прямых кабелей заключается в том, что большинство концентраторов и настенных розеток имеют внутреннюю разводку для выполнения кроссовера. Фактически, некоторые из новых концентраторов могут различать перекрестные и прямые соединительные кабели, а затем вносить изменения в свою внутреннюю проводку в соответствии с типом, подключенным к ним. Но по большей части вы сами по себе в этой области, поэтому знание того, как отличить два типа соединительных кабелей, может быть очень полезным, так же как это оказывается полезным для этих новых умных концентраторов.

Самый простой способ определить, какой у вас патч-корд, - посмотреть на оба его конца вместе:

Рис. 7. Прямой кабель - Разъемы T568A ИЛИ T568B
Если жилы кабеля сконфигурированы в соответствии со стандартом T568A для обоих концов разъема, то кабель представляет собой прямой патч-корд (Рис. 7). Точно так же, если оба конца кабеля подключены в соответствии со спецификацией T568B, это также прямой патч-корд.

Рисунок 8.Перекрестный кабель - Разъемы T568A И T568B Если у вас есть кабель, который проложен в соответствии со стандартом T568A на одном конце и T568B на другом конце, то это перекрестный кабель (Рисунок 8). Перекрестные кабели иногда имеют оранжевую или желтую оболочку, чтобы их было легче идентифицировать.

Вернуться к началу

Загрузить технический документ


Вернуться к началу

8. Глоссарий - Патч-корды Ethernet

8P8C СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ Соединительный разъем с 8-позиционными и 8-проводными компонентами
ПЛЕТЕНЫЙ МЕТАЛЛИЧЕСКИЙ ЭКРАН Высококачественный процесс производства кабеля, при котором некоторые пары проводов и проводов в многожильном кабеле обертываются плетеным металлическим материалом для уменьшения перекрестных помех.
CONDUCTOR PAIR Определенная витая пара, обычно одна с сплошным основным цветом, а другая с основным цветом с белой полосой.
КРОССОВЕРНЫЕ КАБЕЛИ Обычно используются для соединения компьютеров в сети друг с другом.
CROSSTALK Когда электромагнитное поле, создаваемое одной парой, велико или достаточно сильно, чтобы перейти к местоположению соседней пары, вызывая шум.
DCE «Оборудование для передачи данных». Компоненты общаются только путем пересылки данных.
DTE «Терминальное оборудование данных». Компоненты генерируют новые данные, считывая полученные данные и манипулируя ими.
EMI «Электромагнитные помехи». Помехи, исходящие от других проводящих пар внутри кабеля или близлежащего оборудования.
РАЗЪЕМЫ С ВНУТРЕННЕЙ РЕЗЬБОЙ Половина системы разъемов с гендерной резьбой. При подключении к соответствующему штекеру, данные могут передаваться через 8-жильный кабель Ethernet от одного разъема к другому через 8 контактов разъема.
FOIL SHIELDING Высококачественный процесс производства кабеля, при котором некоторые пары проводов в многожильном кабеле оборачиваются фольгой для уменьшения перекрестных помех.
FTP Кабель «фольговая витая пара». FTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиопомех, но неэффективно против перекрестных помех.
РАЗЪЕМЫ НАРУЖНЫЕ Половина системы разъемов с учетом гендерных аспектов. При подключении к соответствующему гнезду разъема данные могут передаваться через 8-жильный кабель Ethernet от одного разъема к другому через его 8 контактов разъема
MBPS Мегабит в секунду.
RFI «Радиочастотные помехи». Помехи, исходящие от других проводящих пар внутри кабеля или близлежащего оборудования.
РАЗЪЕМ RJ-45 Обозначение Федеральной комиссии по связи (FCC) для зарегистрированного разъема с конфигурацией, аналогичной разъему 8P8C.
ScTP Кабель «экранированная витая пара». ScTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но в нем используется один кусок металлической пленки или экранирующей оплетки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиопомех, но неэффективно против перекрестных помех.
ТВЕРДОПРОВОДНИК Одиночный сплошной провод, обычно из неизолированных медных проводов, диаметром от 22 до 24 единиц AWG (американского калибра проводов).
ЗВЕЗДНАЯ ТОПОЛОГИЯ Топология, допускающая только одно устройство на каждом конце провода, требующая повторителей для более чем двух устройств.
STP Кабель «экранированная витая пара». Применяется экранирование как фольгой, так и металлической оплеткой - максимальная устойчивость ко всем типам помех.
ПРЯМЫЕ КАБЕЛИ Стандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к гнездам настенной панели, а также для подключения гнезд настенной панели, в свою очередь, к гнездам «трапецеидального искажения» на коммутационных панелях.
ПРОВОДНЫЕ КАБЕЛИ Каждый отдельный проводник состоит из пучка жил меньшего сечения внутри витых пар.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
