IDE to SATA / SATA to IDE Drive Dual Convert Adapter

По работе регулярно сталкиваюсь со старыми ПК, с которых или на которые нужно переписать какую то информацию (обычно все что есть на харде). Не во всех компах есть sata интерфейс, и приходилось искать «транзитный» комп. Но с покупкой этого адаптера такая необходимость отпала. Под катом мало текста и много фото.

1. Доставка 4/5
Доставка заняла стандартные, для чайна пост, 30 дней. Думаю это уже норма, вряд ли в этом плане нас ждут сильные изменения.

2. Упаковка 4/5
Стандартная пупырка для БИКа, сам переходник лежал в индивидуальном пакетике. Какой либо инструкции нет, но она и не понадобилась.

3. Комплектность 5/5
Этот пункт особенно порадовал, в комплекте есть все необходимое: адаптер, sata шнурок и шнурок питания (хотя по возможности лучше сразу докупить переходник с 4х пинового разъема питания на sata'шный).

4. Простота подключения 4/5
Тут все просто, нужно подключить хард в соответствии с подписями на адаптере. Для IDE винта например так.

А для подключения SATA винта к старой матери без SATA, вот так.



В подключенном виде.


Как видите в подключении ничего сложно. Но есть один нюанс, если подключаете IDE винт через переходник, джампер должен стоять в положении мастер.

5. Простота использования 4/5
Все очень просто, сначала подключаем винт как на картинке, грузимся и работаем :).
Вот как определяется в биосе винт с IDE интерфейсом, подключенный через переходник (SATA1).

А вот так его видит Акронис.

Главное достоинство этого адаптера, то что можно не только подключить старые винты к новой матери, но и наоборот. В использовании нет ничего сложного, скорость копирования/записи для IDE винта визуально осталась той же.

Вывод.
Однозначно стоит брать, если вы активно пользуете ПК — эта штука вам рано или поздно пригодится, да и к тому же стоит сущие копейки.

update: 80Гб IDE HDD занятый на 7гб, скопировался через переходник на SATA винт за 3. 5 минуты.

Тестирование переходника IDE-SATA/SATA-IDE на контроллере JM20330. Подключаем старое к новому.

Всем приветы! Речь сегодня пойдет о такой просто вещи, как переходник IDE-SATA. Будем подключать старый жёсткий диск к новому компьютеру, для переноса информации. У меня есть подобный и здорово выручил он в свое время. Сравним оффлайновый и «Алишный». Встречаем, переходник IDE-SATA/SATA-IDE на JM20330! Погнали!

З.Ы. переходник лежит давно и такого лота уже нет и найти не могу нигде, но есть по виду компоновки и контроллеру такой же, но в красном цвете и с другими светодиодами.

У нас всё просто, пакет, в пакете пакет, в пакете пакет из пупырки. Упаковка по весу втрое превосходит само устройство.



Обычная платка коих сотни. С набором разъемов и контроллером JM20330. В комплекте провода есть, которые на всякий случай выбрасываю. Разъемы: IDE с одной стороны, 2 SATA (может работать в обратную сторону SATA-диск подключить к IDE порту), питание типа-floppy, с другой. Джамперов нет, Master/Slave выставляем сами. Присутствует сине-ядрёный светодиод. Недолго думая цепляем к жёсткому диску и подключаем все к компьютеру.


Заводится все сразу, в системе жёсткий определился прекрасно. Пробуем скидывать информацию, проверим скорость, которая скорее всего упрется в скорость жёсткого диска.

Не уперлась, скорость находится на уровне 3,9 мбайт/с. Медленно однако! Попробуем записать на него:

Копирование шло со скоростью 340 мбайт/с, и через какое-то время спустилось до тех же, 3.9 мбайт/с. Но это все обман, запись все равно будет длится, сколько положено. Помните, еще во время Windows XP копировали на флешку мгновенно, а потом ждали, пока она промаргается, потому, что файлы недоступны, они банально еще записываются. Пробовал закинуть 400 мб файл, он заливался мгновенно и процесса копирования не было видно, но судя по индикации, обращения к жёсткому диску продолжались и файл открылся только минуты через 2.

Оффлайновый переходник имеет такие же скоростные показатели. Кол в кол. Даже скринить не стал. Для системы оба переходника прозрачны, HDD нормально определяются виндой и работают также.

Немного разной информации:

Купленный:


SMART читается, в системе я его не нашел, видим HDD напрямую.

Оффлайновый на ДРУГОМ IDE HDD:


Какая-то печаль со скоростью. Пробую на другом компе, где есть IDE порт:

Напрямую:



Через купленный переходник:


Вот! Другой разговор! Чтение и запись одинаковые и через переходник тоже скорость одинаковая, не режет ни разу.

Попробуем найти виновника, и первая мысль которая посетила меня, режим работы IDE/SATA. На материнской плате во втором комплекте, неплохая скорость была получена с режимом Native IDE. Попробуем выставить AHCI:

И сразу обнаруживаем тормоза, как и на материнской плате в первом комплекте, которая работала, как раз в AHCI режиме. Там системник свежий на i3-8100. В материнке есть ещё третий режим Legacy IDE, но с ним система не пошла грузится.

Названия разделов и параметры могут отличаться, еще можно встретиться режим IDE/SATA — Enhanced Mode или Compatible Mode.

Итог:

Переходник очень полезный и рабочий. Это та мелочь, которая должна быть у любого человека работающего с компьютерами, особенно чужими. Если эта вещь хоть раз пригодится, она себя в первый же раз окупит, учитывая ее стоимость. Она стоит даже того, чтобы ее купить, скинуть всю информацию и выкинуть ее. Компьютеров со старыми разъемами сейчас все меньше и меньше, поэтому растет количество полезных переходников. Скорость в режиме AHCI меня смутила конечно, но с другой стороны, взял, подключил, скинул и убрал. Да и объем вряд ли встретится больше 500, хотя такие были. Если у вас ТОЛЬКО режим AHCI и вы не хоите мириться с такими скоростями, то я думаю одним из выходов из положения будет внешний HDD бокс под интерфейс IDE.

З.Ы. После всех тестов попробовал подключить SATA HDD к IDE порту, все завелось. Т.е. переходник рабочий обе стороны.

Всем спасибо, всем пока. Критику и вопросы принимаю.

как его использовать и где лучше приобрести

Для использования устаревших ПК все чаще необходим переходник IDE SATA, позволяющий подключать к новым материнским платам старые жесткие диски, изначально не разработанные для SATA стандарта.

У предприятий и домашних пользователей еще встречаются компьютеры, у которых hdd подключается через интерфейс ATA (IDE), разработанный в 1986 году. У пользователя могут возникнуть вопросы, как подключить жесткий диск такого типа под новый компьютер для сохранения данных или использования (если hdd рабочий). Самым простым решением станет применение переходника IDE to SATA.  Именно он позволит использовать накопитель с более современным компьютером, поддерживающим SATA-стандарт. Такие контроллеры позволяют снизить затраты на обновление технического парка производственных цехов. Для обычного пользователя устройства помогут сохранить важные данные.

Накопители — история успеха


У вас остался hdd с интерфейсом ATA-IDE, и вы хотите снабдить им новый ПК? Сейчас это проблематично: производители ПК перестали поддерживать этот стандарт. Его вытеснил SATA, первый стандарт которой появился в 2003 году, а последний (версия 3.0) — в 2009-м году.

Если требуется подключение старого жесткого диска, то нужен специальный контроллер, он сможет согласовать различные комплектующие ПК. Обычно такое устройство называется переходник SATA to IDE, без него такое подключение просто невозможно.

Устаревшее оборудование, работающее на медленном стандарте IDE (иде), во много раз уступает по производительности устройствам нового типа, даже поддерживающим самую первую редакцию САТА-стандарта. Но эти устройства были массовыми и встречаются даже сейчас (dvd-приводы, hdd).

Использование старого оборудования очень актуально в корпоративном сегменте. Многие программируемые станки, производственные линии использовали ПК, у которых жесткий диск IDE был основным накопителем данных. Обычно аппараты работали под MS-DOS или на более новых NT/9x-системах. А для таких ОС подключение к жесткому диску по старому протоколу имеет решающее значение для работоспособности.

Что дают адаптеры?

Очень часто промышленное, дорогостоящее оборудование работает на устаревшем ПО, под которое требуется особая аппаратная конфигурация. При выходе из строя hdd программы еще можно восстановить из архива или получить у производителей оборудования, но hdd старого типа найти проблематично. Проще использовать переходник IDE в SATA и подключить самый дешевый новый диск.

Так, с минимальными вложениями можно восстановить работоспособность промышленного компьютера. В домашних же условиях адаптер SATA в IDE будет полезен для скачивания контента с устаревшего накопителя. Использовать старый hdd можно только в случае его полной работоспособности. Также его объем должен быть достаточно высок (свыше 80 Гб), а стоимость — больше, чем у переходника IDE к SATA, иначе нет смысла использовать такой диск через дорогостоящий адаптер. К тому же, когда мы через него соединяем накопитель с платой, продуктивность hdd снижается.

Сделать своими руками такой переходник не получится (сложно и дорого). Кроме того, при подключении могут возникнуть проблемы с аппаратной несовместимостью. Да и общие затраты на изготовление своими руками такого переходника неоправданно высокие.

Использование старой ОС

Для корректной работы старой системы и прикладных программ на более современном оборудовании (в частности на hdd) нужны переходники, например, конвертер IDE, который позволит подключить к новой материнской плате старый накопитель или новый заставить работать со старой системой.

Необходимо помнить о том, что через переходник не всегда можно корректно работать с особо старыми программами. Он поможет считать и сохранить данные, но работа устаревшего софта может быть затруднена.

В случае, когда конвертер SATA IDE применяется для использования в системах MS-DOS или старых версий Windows, возможны ошибки и сбои. При покупке такого прибора желательно в технических характеристиках обратить внимание на совместимость и системные требования. В подавляющем большинстве устройства IDE SATA, или SATA к IDE, работают на ОС Windows XP, а в этой системе можно включить эмуляцию корректной работы с софтом, написанным для MS-DOS. Так что такие устройства помогут подключить SATA-диск к старому промышленному ПК, изначально не поддерживающему данный стандарт. Это будет дешевле, чем закупать полностью новый компьютер и проводить его тонкую настройку. Как подключить переходник ide-sata и процесс его подключения смотрите более подробно в видео.

Самый лучший способ получить в свое распоряжение переходник, показанный на видео, это заказать его на AliExpress. Это дешевле, чем в магазинах и доставка абсолютно бесплатно. Вот ссылка на данное устройство. Приобрести переходник IDE-SATA

Не работает ide sata переходник.

Когда нужен переходник IDE-SATA

Переходник IDE-SATA был создан для того, чтобы дать вторую жизнь жестким дискам старого поколения, которые еще не пришли в непригодность. В статье будут описаны оба интерфейса и способы их подключения к различным устройствам.

Прежде чем приступить к описанию переходника IDE-SATA, разберемся в том, что такое разъем IDE/PATA. Многие пользователи будут уверять, что данный разъем потерял свою актуальность.

Расшифровка трех букв IDE означает "встроенную в привод электронику", то есть, аббревиатура указывает на наличие запчастей внутри корпуса жесткого диска, которые работают с разъемом PATA. Получается, что устройство сокращенно называется IDE, а разъем, к которому оно подключается - PATA.

Современный интерфейс SATA превышает устаревший вариант жесткого диска по скорости, которая стартует от 150 мегабайт в секунду, в то время как максимальная скорость передачи данных у IDE меньше и достигает 130 мегабайт в секунду.

Жесткие диски с разъемом IDE подключаются к материнской плате с помощью шлейфа на 40 или 80 контактов. Шлейфы могут иметь несколько штекеровов, один из которых подключается к разъему на материнской плате, а остальные подсоединяются к жестким дискам, причем, работать одновременно несколько жестких дисков данного поколения могут под определенным протоколом, а системой будет выбрано первичное и вторичное устройство.

Этот разъем предназначен и для использования переходника IDE-SATA, и для подключения к материнской плате. В отличие от предыдущей версии интерфейса, подключение SATA обладает большей скоростью передачи данных.

Так как интерфейс SATA последователен, то способ передачи данных осуществляется путем отправки одного бита за другим непрерывным потоком, в то время как предыдущий вариант подключения к материнской плате обладал параллельным интерфейсом, передающим данные по определенному количеству бит одновременно.

Кроме ускоренной передачи данных интерфейс может похвастаться пониженным энергопотреблением, что повлечет увеличение срока эксплуатации в связи с уменьшенным тепловыделением.

Разница с устаревшей версией заключается и в самих разъемах: у PATA было 40 контактов, а SATA демонстрирует всего семь. К тому же усовершенствованный кабель обеспечивает повышенную прочность при многократных подключениях.

Если старая версия подразумевала максимальное количество подключаемых жестких дисков в количестве двух штук при помощи одного шлейфа, то у SATA есть возможность обеспечить работу каждого устройства по-отдельности, подключив их к материнской плате отдельными кабелями.

Чтобы подключить интерфейс SATA, потребуется два кабеля, один из которых будет присоединен к материнской плате, а другой - к блоку питания. Если использовать старый интерфейс, то понадобится переходник IDE-SATA. Иногда для подключения к блоку питания используется четырехконтактный кабель Molex ("Молекс"), который подает напряжение 12 и 5 вольт, ширина провода составляет 2,4 см.

Первое поколение SATA сейчас мало где используется, так как ее шина работала на 1,5 гигагерцах, а скорость обмена данными была всего 150 мегабайт в секунду.

Следующее поколение, которое впервые появилось в 2004 году, внешне ничем не отличалось от предыдущей версии, однако частота шины была увеличена до 3 гигагерц, а пропускная способность выросла вдвое, то есть до 300 мегабайт в секунду.

Третье поколение, и последнее, стало доступно в 2008 году. В лучших традициях этого интерфейса была увеличена скорость передачи данных в два раза, а именно - до 600 мегабайт в секунду.

Так как третье поколение было последним, а технологии не стоят на месте, то было выпущено две модификации данного разъема, которые работают с переходниками на жесткие диски IDE-SATA.

SATA 3.1 стал доступен в 2011 году и получил нововведение, которое активирует протокол, позволяющий не потреблять электроэнергию в спящем режиме. Передача данных осталась на том же уровне, что и у базового третьего поколения.

Вторая модификация, которая носит название SATA 3.2, также известна как SATA Express. В 2013 году разработчики данного разъема решили совместить два семейства интерфейсов - это PCIe и SATA. В работе двух интерфейсов базовым принято считать PCIe, так как его скорость передачи данных гораздо выше, что идет на пользу SATA.

Данный интерфейс был определен в отдельную группу, так как его задача - подключение устройств, которые являются внешними. Для лучшего определения в название была добавлена буква "е", которая означает External, то есть "внешний". Широкое применение нового разъема стало популярным с 2004 года.

В первой версии данного интерфейса был один существенный нюанс, который заключался в приобретении отдельного кабеля для объединения устройств. В дальнейшем, когда была выпущена модификация eSATAp, появилась возможность подключать его через кабель USB 2.0, а данные могли передаваться с напряжением в 12 и 5 вольт.

Когда стало ясно, что из себя представляют оба разъема, можно разобраться, как подключить переходник IDE-SATA. Итак, если в наличие есть оптический привод IDE, который необходимо подключить к современной материнской плате, то можно воспользоваться специальным переходником.

Большинство материнских плат переходники IDE-SATA используют в обоих направлениях. Другими словами, если устройство новое, а плата старая, то переходник станет идеальным решением проблемы, и наоборот.

Подключение IDE-SATA

Итак, на переходнике расположено четыре разъема, каждый из которых выполняет свою роль:

  • Разъем на четыре контакта предназначен для подключения питания для переходника.
  • Первый разъем SATA используется в качестве подключения аналогичного устройства к устаревшей материнской плате.
  • Второй разъем SATA рассчитан на подключение к устройству IDE от более современного варианта материнской платы.
  • Последний разъем - это 40-контактный IDE интерфейс, который подключается к соответствующему шлейфу.

Для того чтобы не запутаться и грамотно скорректировать работу переходника, инженеры установили на нем контроллер, который нужно переключать в соответствии с выбранным режимом работы. После этого переходник IDE-SATA для DVD-привода будет работать идеально.

Подключение винчестера ноутбука на шлейф IDE производится с помощью переходника IDE 2.5 на SATA 3.5.

Если в стационарном варианте переходник был необходим для того, чтобы продлить жизнь старому жесткому диску, то в этом случае он играет роль кабеля передачи данных. Дело в том, что при покупке нового ноутбука можно столкнуться с такой проблемой как перемещение информации со старого жесткого диска на новый. Именно для этого был изобретен переходник с IDE на SATA для ноутбука.

Для стандартной передачи данных с одного жесткого диска на другой вполне подойдет решение, в котором используется шлейф для подключения к стационарному ПК. Шлейф одним концом подключается к жесткому диску IDE, а другим концом присоединяется переходником к SATA.

Переходник такого формата однозначно подойдет для тех, кто облегчает свой ноутбук, используя только внешние оптические приводы, так как встроенный привод отсутствует.

Определение интерфейса на материнской плате

Итак, прежде чем приобретать новый жесткий диск, сначала уточните, какую версию поддерживает материнская плата.

Первый способ - это воспользоваться интернетом и выйти на сайт производителя материнской платы, где в ее характеристиках будет указана не только серия разъема, но и их количество.

Второй способ - визуальный: вам придется поискать на самой материнской плате уточняющие надписи рядом с разъемами для жестких дисков.

Следующий способ определения - это использование специальной программы тестирования жестких дисков, которая называется CrystalDisk Info. Она способна дать полное описание используемого жесткого диска, рассказать о его характеристиках и рабочем состоянии, наглядно показать, в каких режимах работает и какой поддерживает.

Если так случилось, что приобретенный по незнанию жесткий диск не соответствует заданному разъему, то не нужно его моментально возвращать. Именно для таких ситуаций были созданы переходники от одних версий для других.

IDE - устаревший разъем для подключения жестких дисков и дисководов для CD и DVD дисков. В современных материнских платах он встречается все реже. Следственно у владельцев таких устройств могут появляться загвоздки при подсоединении к ним больше современных комплектующих. Почаще каждого эти загвоздки решают при помощи переходников-конвертеров .

Инструкция

1. Приобретете переходник SATA-IDE.

2. Отключите питание и все соединительные кабели вашего компьютера. Откройте крышку системного блока. На несколько секунд прикоснитесь к батарее отопления. Это нужно для того, дабы снять с ваших рук заряд статического электричества, напротив он может повредить эмоциональные компоненты компьютера.

3. Возьмите шлейф SATA - он потребуется для подключения к материнской плате вашего переходника. SATA-шлейф традиционно около 25 сантиметров в длину, почаще каждого, красного цвета. Вы легко его узнаете по разъему: шириной около сантиметра, плоский, с небольшим загибом на одном крае. Обе стороны SATA-шлейфа равноправные, следственно не имеет значения, какой стороной вы его воткнете в материнскую плату, а какой - в переходник.

4. Также будет надобен шлейф IDE, дабы подключить ваш дисковод либо грубый диск к конвертеру. IDE-шлейф плоский, в ширину около 5 сантиметров, с жесткими пластиковыми коннекторами в виде 2-х рядов отверстий. Обыкновенно имеет три разъема, один на отдалении от 2-х других. Данный разъем применяется для подключения к материнской плате либо к контроллеру.

5. Обнаружьте на материнской плате всякий вольный SATA-коннектор. Они по форме соответствуют шлейфу SATA, только окружены защитной рамкой, которая поможет положительно подсоединить кабель. Воткните один конец кабеля в материнскую плату, а иной - в ваш переходник.

6. Объедините IDE-шлейфом ваше устройство (дисковод либо грубый диск) и переходник SATA-IDE. В переходник воткните далекий одиночный конец шлейфа, а в дисковод - один из свободных коннекторов с иной стороны.

7. Обратите внимание: рядом с местом для кабеля на вашем дисководе имеется группа из шести штырьков-контактов, которые могут быть объединены крошечной пластиковой перемычкой - джампером. С верхней либо нижней стороны дисковода вблизи этих штырьков вы обнаружите отметки MA/SL/CS. Если у вас нет перемычки, то ничего делать не необходимо. Если перемычка имеется, выдерните ее и установите наоборот метки CS. Это необходимо для верного определения вашего устройства.

8. Подключите белый прямоугольный коннектор от блока питания к вашему дисководу. Если на переходнике есть белое прямоугольное гнездо с четырьмя штырьками, подключите еще один коннектор от блока питания к нему. Вставьте дисковод либо грубый диск в корпус вашего системного блока, если вы его вынимали.

9. Воткните кабель питания, кабели от клавиатуры, мыши и монитора. Включите компьютер – ваш переходник готов к работе.

Что делать в обстановки, если у вас на материнской плате не установлен sata-разъем, а вам нужно подключить оборудование именно к этому разъему. Суровые диски сегодня продаются именно для sata-интерфейсов. А обнаружить грубый диск с интерфейсом IDE проблематично. Безусловно, это допустимо, но на искания такого винчестера может уйти много времени. На самом деле задачу решить дозволено достаточно примитивно – приобрести и установить в материнскую плату sata-контроллер .

Вам понадобится

  • Компьютер, sata-контроллер, отвертка

Инструкция

1. Отключите от компьютера питание. Открутите винты, которые крепят крышку системного блока, и снимите ее. Контроллер необходимо установить в PCI-слот. Если вы не знаете, где на вашей материнской плате PCI-слоты, можете посмотреть в технической документации к компьютеру. Если технической документации у вас нет, обнаружьте их на материнской плате независимо: все слоты на системных платах подписаны. Как водится, они находятся в левом нижнем углу материнской платы, рядом со слотом подключения видеокарты. В зависимости от модели системной платы, может быть различное число PCI-слотов. Три должно быть минимум.

2. Примитивно вставьте sata-контроллер в один из PCI-слотов, позже чего зафиксируйте его с поддержкой винта. Куда закручивать винт будет видно позже того, как вы подключите контроллер к PCI-слоту. Не закрывая крышку системного блока, подсоедините компьютер к питанию и включите. Когда загрузится операционная система, она должна распознать контроллер механически.

3. Фактически все контроллеры имеют спецтехнологию Plug & Play, так что при подключении настраивать их не придется. Когда устройство будет распознано системой, установите его программное обеспечение. Для этого воспользуйтесь диском с программным обеспечением, тот, что должен идти в комплекте к контроллеру. Дополнительное программное обеспечение расширит его вероятности.

4. После этого отключите компьютер и подсоедините к контроллеру надобные sata-устройства. Дальше надобно подсоединить к ним кабель питания. Посмотрите, есть ли на вашем блоке питания кабель с sata-интерфейсом. В том месте, где кабель подключается к устройству, должна быть надпись sata. Если на блоке питания такого кабеля нет, вы не сумеете подключить питание к устройству. В этом случае приобретите переходник для подключения питания sata. Такие есть в любом магазине компьютерной техники.

Суровые диски, дисководы для чтения и записи компакт-дисков с разъемом IDE выпускаются теперь в гораздо меньших числах, чем прежде. В новых системных блоках трудно обнаружить место для размещения таких устройств. Впрочем еще дозволено встретить компьютеры, в которых применяется данный тип разъема. При его подключении необходимо рассматривать некоторые особенности.

Инструкция

1. Обнаружьте разъем для подключения шлейфа IDE на дисководе для компакт- и dvd-дисков – он выглядит как прямоугольник с двумя рядами коротких штырьков, каждого 40 штук. Сурово говоря, IDE - наименование не вовсе точное и на любой случай, запомните остальные наименования этого интерфейса: PATA, EIDE, Parallel ATA. Это поможет вам предпочесть и купить необходимый шлейф в магазине.

2. Отключите ваш компьютер и отсоедините кабель питания. Перед тем как снять крышку системного блока, дотроньтесь до батареи отопления, дабы снять статическое электричество - оно может повредить электронные компоненты компьютера. Снимите боковую крышку системного блока.

3. Вначале обнаружьте IDE-разъем на материнской плате, к которой вы хотите подключить шлейф. На различных моделях колодка IDE-подключения может находиться в различном месте, изредка данный коннектор выведен на боковую сторону.

4. Возьмите ваш IDE-шлейф. Вы увидите на нем три разъема, причем один из них на большем расстоянии от 2-х других. Именно его и надобно воткнуть в место для подключения на материнской плате. Если коннекторов на плате не один, а два, можете применять всякий на ваше усмотрение.

5. Объедините разъем IDE-шлейфа с материнской платой. Обратите внимание, что колодка, которая окружает штырьки, имеет небольшую выемку. И верно такой же выступ есть на пластиковой части шлейфа. Поверните шлейф верной стороной и вставьте. Не необходимо прилагать огромное усилие – если перестараетесь, то можете сломать материнскую плату.

6. Сейчас подсоедините то устройство, у которого IDE-подключение. В различие от новых дисководов и жестких дисков, которые подключаются тонким кабелем SATA и которые немыслимо подключить ненормально, разъемы типа IDE требуют наблюдательности. Рядом с местом для шлейфа есть группа контактов в виде шести штырьков. Они традиционно помечены как CS/MA/SL. Если присмотреться, два контакта могут быть замкнуты пластиковой перемычкой – ее называют «джампер».

7. Если у вас шлейф будет подключать только одно устройство, выньте джампер и подключайте кабель любым из свободных коннекторов к вашему дисководу либо жесткому диску. Если у вас несколько дисководов и желаемый не заработал, испробуйте иной разъем.

Видео по теме

Интерфейс Sata на данный момент является самым комфортным методом подключения носителей информации к компьютеру, обеспечивающим высокую скорость передачи данных. Также разъемы занимают меньшую площадь, что гораздо продлевает срок службы устройства. Подключение дисковода через Sata отнимает гораздо поменьше времени, нежели установка носителей по привычному сценарию.

Вам понадобится

  • – отвертка либо шуруповерт.

Инструкция

1. Отключите компьютер и отключите его от источника питания. При помощи отвертки либо шуруповерта открутите крепежные элементы боковых стен системного блока. Если вы открываете крышку компьютера впервой, обратите внимание на присутствие гарантийных наклеек: если срок ручательства еще не вышел, это может лишить вас ручательства продавца либо изготовителя устройства.

2. Выберите оптимальное расположение дисковода так, дабы он находился в зоне вентиляции, от того что привод имеет качество нагреваться, что влияет на всеобщий показатель температуры. Сделайте так, дабы шлейфы не мешали работе компьютера, соприкасаясь с материнской платой и другими устройствами; также они ни в коем случае не обязаны задевать кулер. Если у вас в компьютере установлено много устройств-носителей информации, отличнее каждого поставить дополнительную систему охлаждения.

3. Установите оптический привод на выбранную позицию, при этом верно закрепив его особыми шурупами, они могут идти в комплекте с дисководом либо продаваться в компьютерном магазине, многие из них даже различаются по виду устройства. Класснее каждого не применять обыкновенные болты при установке компьютерной техники.

4. Подсоедините Sata-шлейф к разъему с соответствующим наименованием на материнской плате. При подключении устройств через данный интерфейс абсолютно не имеет значения, какой вид носителя информации к нему подсоединяется. Подключите иной конец шлейфа к разъему на дисководе. Обнаружьте неиспользуемый провод, идущий от блока питания, подсоедините его к приводу и расположите все провода в положительном порядке.

5. Включите компьютер. Установка дисковода через Sata не требует дополнительных действий при включении компьютера. При загрузке присутствие нового привода должно обнаружиться в механическом режиме.

Видео по теме

Обратите внимание!
Не допускайте установки дисковых устройств слишком близко друг к другу, дабы они поменьше нагревались.

Если по непонятным причинам ваш компьютер перестал «видеть» грубый диск, есть несколько причин для появления этой неисправности. Винчестер вышел из строя, кабель питания и дата-кабель подключены неплотно, в BIOS материнской платы отключен sata-контроллер . В первом варианте вам, скорее каждого, придется менять устройство, во втором – проверить кабель, в третьем - верно установить настройки BIOS.

Вам понадобится

  • – права менеджера.

Инструкция

1. Зайдите в BIOS компьютера. Для этого сразу позже включения нажмите Del на клавиатуре. На некоторых материнских платах особая клавиша для входа в BIOS может быть различной - прочитайте инструкцию на экране позже включения компьютера. Как водится, с первого раза может не получится, следственно необходимо будет испробовать еще раз. Усердствуйте сразу позже выключения компьютера зачастую нажимать на кнопку.

2. Позже входа в раздел BIOS обнаружьте пункт Integrated Peripherals либо всякий, тот, что по смыслу соответствует интегрированным устройствам. В этом пункте расположены пункты настройки параметров, касающихся внутренних вероятностей материнской платы. Обнаружьте запись Onboard SATA Controller. Либо всякую запись, содержащую слова SATA Controller. Проверьте варианты данного параметра - обыкновенно это Enabled и Disabled, Включен и Отключен соответственно. Наблюдательно устанавливайте все параметры. Для подтверждения нажимайте клавишу Enter.

3. Установите параметр Onboard SATA Controller в значение Enabled и сбережете метаморфозы BIOS, нажав кнопку F10 и ввод, либо перейдя в пункт Exit и предпочтя пункт Save changes. Если вы не нажмете данную кнопку, система в механическом режиме предложит вам сберечь все метаморфозы, которые были произведены. Позже перезагрузки компьютера еще раз зайдите в BIOS, как сделали в первом пункте, и проверьте, найден ли винчестер. Это дозволено сделать в пункте Standard CMOS Features либо Standard CMOS Setup, обыкновенно данный пункт размещен первым по списку. В совокупности же дозволено сказать, что включить sata-контроллер на персональном компьютере нетрудно, основное – немножко разбираться в системе BIOS.

Изредка появляется надобность подключить несколько внутренних жестких дисков к одному системному блоку. Задачи начинаются лишь в том случае, если эти диски имеют разные форматы: IDE и SATA.

Вам понадобится

  • переходник IDE-SATA.

Инструкция

1. Не стоит огорчаться – подключить к одной материнской плате суровые диски с различными форматами довольно легко. Снимите стенки системного блока и изучите порты на материнской плате.

2. Дело в том, что довольно зачастую даже те модели материнских плат, у которых стержневой грубый диск подключен через канал SATA, имеют в наличии порты IDE. Почаще каждого к ним подключаются DVD-приводы. Обнаружьте такие разъемы.

3. Если к одному из них подключен дисковод, отключите его и используйте освободившийся шлейф для подключения нового жесткого диска.

4. Если такой порт свободен, приобретите шлейф (если таковой отсутствует) и подключите к нему грубый диск.

5. Не торопитесь отчаиваться, если ваша материнская плата содержит только разъемы SATA либо только IDE. Существуют особые коннекторы, разрешающие подключать суровые диски с альтернативными портами. Приобретите надобный переходник.

6. Подключите купленный коннектор к шлейфу, идущему от материнской платы. Объедините коннектор с жестким диском.

7. Включите компьютер. Для входа в меню BIOS нажмите клавишу Del. Откройте меню Boot Device Priority. Назначьте ваш ветхий винчестер (на котором установлена операционная система) основным устройством при загрузке.

8. Сбережете метаморфозы, предпочтя пункт Save & Exit. Дождитесь загрузки операционной системы. Возможнее каждого, произойдет механическая установка драйвера для нового жесткого диска. Позже ее заключения удостоверитесь в работоспособности подключенного винчестер а.

Обратите внимание!
Относительно ветхие модели материнских плат могут не определить подключенный через переходник SATA-винчестер. Изредка может случиться неверное считывание информации с такого диска, в итоге чего он будет доступен не всецело.

Полезный совет
Перед покупкой коннектора удостоверитесь в том, что вы сумеете подключить питание к жесткому диску.

Производство жестких дисков не стоит на месте. Технологии активно развиваются: скорость записи и считывания растет, увеличивается срок эксплуатации, появляются новые стандарты и форм-факторы, из-за чего многие старые устройства становятся несовместимы с современными компьютерами. Использовав IDE SATA переходники, можно заставить даже старую машину работать с новыми накопителями.

Различия SATA и IDE

IDE (ATA) - параллельный интерфейс подключения накопителей или оптических приводов к материнской плате. Старый стандарт 1990-х годов. IDE технология использует разъем 40 пин для подключения к материнской плате и отдельно 4 пина питания. В настоящее время почти вышедший из употребления класс. Исключение составляет старая техника, которая все еще эксплуатируется по непонятным причинам.

SATA - последовательный интерфейс обмена информацией. Сейчас применяется во всех новых устройствах. Обладает рядом преимуществ перед старой системой.

Основные достоинства SATA:

  • высокая скорость считывания/записи информации;
  • увеличенный объем непосредственно накопителя;
  • возможность подключения устройств без перезапуска системы.

Существует также более свежая разновидность - eSATA. Тот же SATA, но гарантирует стабильный контакт на протяжении всего времени работы. Применяется для внешних HDD.

Зачем нужен переходник?

Есть несколько проблем, которые способны вызвать желание приобрести переходник IDE SATA. Например, дома лежит старый жесткий диск с интерфейсом IDE на 80 ГБ, а вам вдруг понадобилось "вытянуть" из него фотографию. Подключить его к новому компьютеру с разъемами SATA не выйдет.

  1. На компьютере резко стало не хватать объема памяти, а под рукой оказался IDE жесткий диск нужного объема, который на первый взгляд бесполезен.
  2. Ситуация может быть и обратной: без апгрейда на IDE интерфейсах хочется получить больше дополнительной памяти или восстановить файлы.

У всех ситуаций одно решение - использовать SATA/IDE или IDE SATA переходник. Он способен конвертировать поток данных из одной системы в другую, таким образом стирая границы между разными стандартами. Сложность применения - не более чем использование адаптера для microSD карт.

Как выбрать?

Первым делом стоит определиться, какой именно переходник нужен. Есть целых пять вариантов:

  • IDE/SATA.
  • SATA/IDE.
  • IDE USB.
  • SATA USB.
  • IDE SATA USB.

Первые два пункта подходят для внутренней установки. Они будут полезны, если один или несколько жестких дисков, или SSD разных стандартов захочется поместить в корпус компьютера. Обычно эти переходники даже не имеют корпуса и никак не защищены. Выглядят как обычная плата, где интуитивно понятно - куда и что подключать.

Важным параметром переходника с IDE на SATA является скорость считывания и передачи информации. В случае с USB адаптером, это может быть 2.0 или 3.0 версия. Последняя позволяет быстрее оперировать информацией, но зависима от версии портов компьютера, а также от возможностей самого винчестера.

IDE SATA с USB выходом

Кроме адаптеров переключения между стандартами IDE SATA, на прилавках можно встретить IDE SATA USB переходники. Данный девайс позволяет подключать любые жесткие диски прямо к порту USB независимо от стандартов. Так, допускается использовать обычные в качестве большой флэшки. Это полезно в большей степени для ноутбуков или планшетов.

Встречаются как универсальные (SATA IDE переходник на одной плате, подключение сразу нескольких носителей одного или разного типа), так и раздельные (только SATA или IDE) переходники. Выбор зависит от конкретных потребностей и цены. Важным параметром при выборе будет наличие встроенного или дополнительного блока питания. Без него адаптер обойдется немного дешевле, но окажется менее функциональным. Есть возможность использования центрального блока питания компьютера, но это не всегда удобно, к тому же придется каждый раз откручивать крышку.

Питание

Диски серии IDE питаются от обычного разъема Molex с выводами 12v и 5v. Он есть на всех блоках питания.

SATA диски требуют подключения для плат 12v, 5v и 3.3v. Для это можно подыскать обычный переходник питания SATA IDE на 15 пин с Molex разъема. Проблема в том, что стандартный Molex не имеет провода 3.3v, а значит, и запитать некоторый блок платы не в состоянии. Эта особенность была учтена производителями дисков, в некоторой степени решена.

Подключенный через накопитель с питанием от переходника Molex/Sata, будет адекватно работать на всех машинах, но не на всех сможет поддерживать технологию горячего подключения (извлечение или присоединение к системе во время работы). На большинстве современных блоков питания присутствует отдельный вывод - SATA разъем, который не относится к Molex и включает питание 3.3v. Так или иначе, но для работы современные SATA девайсы не требуют напряжения 3.3v.

Переходник или новый накопитель?

На этот вопрос нет однозначного ответа. Все зависит от ваших предпочтений и бюджета. В нынешнее время цены на память сильно снизились, но все равно не радуют в некоторых моментах. Возможно, более рациональным решением будет приобретение нового накопителя или док станции, которая позволит быстро подключать жесткие диски разных форматов по принципу флешки.

Стоит учесть, что покупка нового винчестера может потянуть за собой апгрейд всей системы, в то время как установка адаптера ни к чему не обязывает.

Сделай сам

Большинство полезных электронных девайсов можно собрать всего за несколько долларов своими руками, без особых знаний электроники, но адаптер IDE SATA вряд ли попадает под категорию легко воспроизводимых устройств. В конечном счете, скорее всего, будет потрачено куда больше времени и средств, чем в случае покупки готового переходника, хотя на просторах Интернета легко найти множество рабочих схем. А вот «техномонстрам» такая задача должна прийтись по душе.

Жесткий диск или винчестер - неотъемлемая часть любого компьютера.

Также он является одним из самых дорогих комплектующих, поэтому неправильный выбор, подключение и использование может привести к выходу из строя как самого винчестера, так и компьютера. А это очень неприятно и затратно.
Чтобы этого не произошло, в этой статье будут рассматриваться основные способы подключения жестких дисков к ПК.

Виды разъемов для подключения винчестеров

Итак, основные разъемы для передачи данных между материнской платой и жестким диском - это SATA и IDE.
IDE - устаревший вариант коннекторов.


Сейчас они практически не применяются. Только если вы собираете ПК из б/у комплектующих, то можете еще приобрести диск с таким разъемом. Стоить он может немного дешевле SATA. Также старые материнские платы могут иметь только IDE соединение. В таком случае и диск нужен соответствующий.
Иногда, конечно, можно приобрести разные переходники, но это лишняя головная боль и дополнительные траты, а порой некорректная работа оборудования.
SATA разъемы более современны и соответственно имеют большую скорость передачи данных, чем IDE. Она может достигать 3 Gb в секунду.

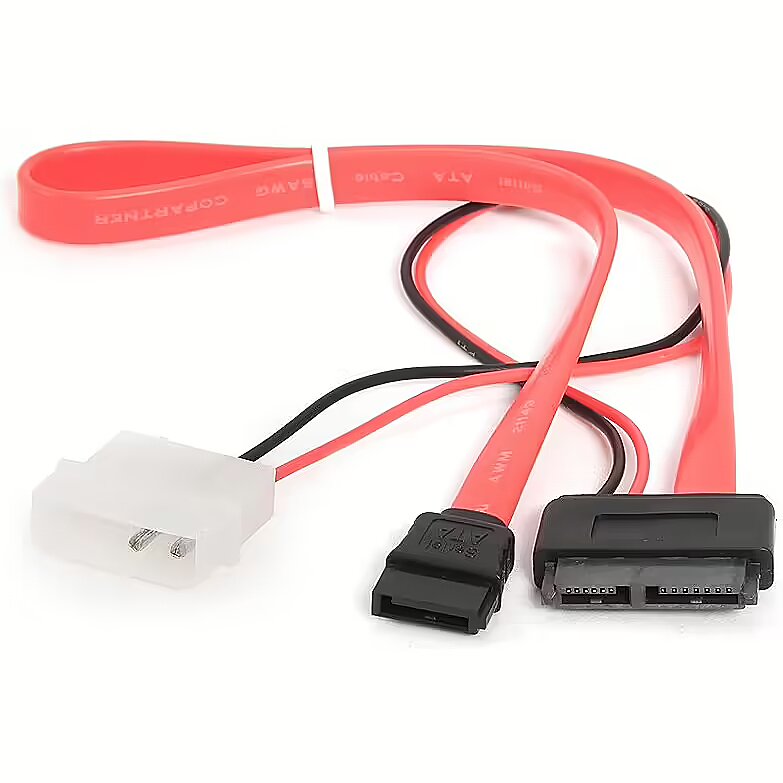

Шнур для передачи данных SATA имеет вот такой вид.


Шнур небольшой ширины. Разъемы состоят из минимального количества контактов. Разъем имеющий г-образную форму, подключается к винчестеру. Прямой - к материнской плате. Полное соединение сопровождается громким щелчком.


Чтобы вытянуть шнур, нужно нажать на металлический рычаг на разъеме и аккуратно потянуть. Не стоит при отсоединении прилагать большое усилие, так как можно вырвать само гнездо с материнской платы. Нужно убедиться, что защелка полностью вышла.
IDE шнур имеет широкий шлейф и большое количество контактов.


Для исключения ошибки соединения на разъеме имеется боковой вырез.


Чаще всего шнуры имеют несколько разъемов. Один для материнской платы и два для IDE устройств,- два жестких диска или диск и CD/DVD привод.


Что касается материнских плат, то они могут иметь:
1. Только IDE;
2. IDE и SATA;
3. Только SATA.
Последний применим в современных топовых материнских платах. Имея такую плату, нет никакого смысла покупать диск с IDE соединением, даже если он заманчиво дешевый.

Соединение шнура питания винчестера

Нетрудно догадаться, что и питающие разъемы в этих двух видах дисков различаются.
Для IDE он имеет во такую форму


Контактов четыре и они довольно мощные.
Для SATA - разъем широкий с поворотом на краю.


Благодаря этому повороту, неправильно соединить шнур практически невозможно.
Многое в этом моменте зависит от блока питания. Ранние могут совсем не иметь разъемов для SATA устройств. Но это не проблема. Тут на помощь придет специальный переходник. Стоимость его копеечная.


Современные блоки питания уже имеют несколько SATA шнуров.
Все это нужно иметь в виду при сборке ПК, чтобы не возникало проблем при несовместимости и в последствии траты денег на разные переходники.

Установка жесткого диска

Выбираем «полочку» в корпусе куда установить винчестер. Слишком низкая установка не обеспечит достаточно хорошего отвода тепла с нижней части диска. Перегрев не допустим.
Слишком высокий монтаж может быть затруднен из-за планок оперативной памяти и другого оборудования. Все зависит от особенностей материнской платы и разъемов на ней.


Избегайте статического электричества, способного вывести из строя не только жесткий диск но и другие компоненты ПК. Для этого снимите с себя синтетику и шерстяные вещи. Также перед каждой манипуляцией коснитесь заземленного предмета - это может быть батарея отопления или водопроводный кран. Так можно снять с себя статику.
Аккуратно вставляем диск открытой частью вниз, и стараемся совместить отверстия на корпусе с резьбой на винчестере. Когда все совпадает,-закручиваем винты.


Очень важно, чтобы винты не были слишком длинные, иначе можно повредить диск. Обычно рекомендуют 3мм длины винта.
Будьте осторожны в обращением с жестким диском. Лишняя тряска, удары, падения и т. д. могут повредить дорогостоящее устройство.
Когда винты зажаты и винчестер плотно закреплен в корпусе, подсоединяем шлейф. Сначала к материнской плате, затем к жесткому диску.
Соединение SATA разъемов.

Инструкция

Купите переходник SATA-IDE.

Отключите питание и все соединительные кабели вашего компьютера. Откройте крышку системного блока. На несколько секунд прикоснитесь к батарее отопления. Это необходимо для того, чтобы снять с ваших рук заряд статического электричества, иначе он может повредить чувствительные компоненты компьютера.

Возьмите шлейф SATA - он понадобится для подключения к материнской плате вашего переходника. SATA-шлейф обычно около 25 сантиметров в длину, чаще всего, красного цвета. Вы легко его узнаете по разъему: шириной около сантиметра, плоский, с небольшим загибом на одном крае. Обе стороны SATA-шлейфа равноправные, поэтому не имеет значения, какой стороной вы его воткнете в материнскую плату, а какой - в переходник.

Также будет нужен шлейф IDE, чтобы подключить ваш дисковод или жесткий диск к конвертеру. IDE-шлейф плоский, в ширину около 5 сантиметров, с жесткими пластиковыми коннекторами в виде двух рядов отверстий. Обычно имеет три разъема, один на от двух других. Этот разъем используется для подключения к материнской плате или к контроллеру.

Найдите на материнской плате любой свободный SATA-коннектор. Они по форме соответствуют шлейфу SATA, только окружены защитной рамкой, которая поможет правильно подсоединить кабель. Воткните один конец кабеля в материнскую плату, а другой - в ваш переходник.

Соедините IDE-шлейфом ваше устройство (дисковод или жесткий диск) и переходник SATA-IDE. В переходник воткните дальний одиночный конец шлейфа, а в дисковод - один из свободных коннекторов с другой стороны.

Обратите внимание: рядом с местом для кабеля на вашем дисководе имеется группа из шести штырьков-контактов, которые могут быть соединены маленькой пластиковой перемычкой - джампером. С верхней или нижней стороны дисковода возле этих штырьков вы найдете отметки MA/SL/CS. Если у вас нет перемычки, то ничего не нужно. Если перемычка имеется, выдерните ее и установите напротив метки CS. Это нужно для правильного определения вашего устройства.

Подключите белый прямоугольный коннектор от блока питания к вашему дисководу. Если на переходнике есть белое прямоугольное гнездо с четырьмя штырьками, подключите еще один коннектор от блока питания к нему. Вставьте дисковод или жесткий диск в корпус вашего системного блока, если вы его вынимали.

Воткните кабель питания, кабели от клавиатуры, мыши и монитора. Включите компьютер - ваш переходник готов к работе.

Очень часто места на жестком диске становится мало и появляется необходимость в увеличении объема памяти. Одним из способов увеличения объема является установка жесткого диска.

Вам понадобится

  • Знания об устройстве системного блока, отвертка.

Инструкция

Вы приобрели новый жесткий диск и принесли его домой с целью установить. Для установки необходимо обратится в сервисную службу производителя, если корпус на гарантии и закрыт наклейками, либо установить . Для самостоятельной установки необходимо снять стенку системного блока.

Далее необходимо найти и кабель , которые идут к жесткому диску. Обычно в современных материнских платах существует возможность установки до 8ми и более жестких . На каждом из кабелей есть по которым необходимо вставить шлейф в разъем на диске . Существует один единственно верный вариант подключения. Не применяйте силу, если шлейф не вставляется, возможно вы делаете что-то не так. Посмотрите чтобы ключи на шлейфе совпадали на жестком диске .

Видео по теме

Обратите внимание

Отключите питание от компьютера, прежде чем разбирать! Будьте аккуратны, внутренние элементы достаточно хрупки.

Рост цифровых технологий задает свой темп в мире компьютеров и уже мало кто удивляется тому, что приходиться наращивать объем жестких дисков и их производительность. Однако и старые модели могут послужить вам наряду с «новичками». Остается правильно разместить их в компьютере и обойти «подводные камни», с которыми можно столкнуться при таком совмещении.

Вам понадобится

  • - винчестер;
  • - дата-кабель с подходящим разъемом;
  • - свободное место в системном блоке компьютера.

Инструкция

Разместите новый в корпусе компьютера. Для этого выключите компьютер, обесточьте блок питания (выключить кнопку или выдернуть шнур питания), снимите обе боковые крышки системного блока, установите и закрепите с двух сторон винтами новый винчестер в свободные гнезда корпуса. Подключите дата-кабель (шлейф) и кабель питания. Современные винчестеры , как правило, подключаются через разъем SATA (Serial ATA). Убедитесь перед покупкой, что материнская вашего компьютера имеет подобный разъем. В противном случае необходимо использовать винчестер со старой технологией подключения – IDE.Установите перемычки в соответствующее положение (если это будет главный диск – в положение «Master», если подчиненный – «Slave»). Наклейка- с положением перемычек обычно расположена на корпусе винчестера. Установите боковые крышки системного блока и подключите питание.

Включите компьютер и войдите в утилиту SETUP BIOS (обычно для этого требуется в начале загрузки удерживать нажатой клавишу Del) . В программе SETUP необходимо убедиться, что новый и старые винчестеры корректно опознаны системой и занимают нужный порядок. Это можно увидеть в меню Standard CMOS Features. Открыв его, посмотрите список обнаруженных устройств, по каждому из которых будут показаны свойства (размер, количество цилиндров и т.д.). Если планируется загрузка с нового диска, то выберите в меню Advanced BIOS Features соответствующий пункт напротив вашего диска, укажите его первым.

Перезагрузите ПК. Проследите за загрузкой операционной системы и убедитесь в отсутствии сбоев и нештатных ситуаций ( , неожиданные перезагрузки). Если все прошло нормально, то система обнаружит новый винчестер с первым запуском и позволит работать с ним. Если диск , то стоит правильность подключения кабелей и установки SETUP.

Найденный винчестер готов к использованию: его можно форматировать, создавать новые разделы, назначать буквы логических дисков. Для простого использования этих возможностей откройте программу «Проводник» ( WIN + E) и выберите контекстного меню, нажав на новом диске правую кнопку мыши. Помните, дисков вся информация на них уничтожается! Принимайте меры к архивированию или резервному копированию информации на другие винчестеры или Flash устройства.

Обратите внимание

Для каждого винчестера необходим свой персональный шлейф (дата-кабель). Количество допустимых подключений определяется наличием свободных слотов (IDE или SATA) на материнской плате.

Вход в утилиту SETUP может осуществляться отличной от Del клавишей. Для ее определения следует обратить внимание на подсказку о входе в SETUP на начальной стадии загрузки ПК.

Полезный совет

Существует большое количество специализированных программ для работы с жесткими дисками. Они позволяют создавать и удалять логические разделы, форматировать диск для разных операционных систем, проверять исправность винчестера и целостность данных, тестировать скорость работы и многое другое.

Источники:

  • как подключить новый жесткий диск

Что делать в ситуации, если у вас на материнской плате не установлен sata-разъем, а вам необходимо подключить оборудование именно к этому разъему. Жесткие диски сегодня продаются именно для sata-интерфейсов. А найти жесткий диск с интерфейсом IDE проблематично. Конечно, это возможно, но на поиски такого винчестера может уйти немало времени. На самом деле проблему решить можно довольно просто - купить и установить в материнскую плату sata-контроллер .

Вам понадобится

  • Компьютер, sata-контроллер, отвертка

Инструкция

Отключите от компьютера питание. Открутите винты, которые крепят крышку системного блока, и снимите ее. Контроллер нужно установить в PCI-слот. Если вы не знаете, где на вашей материнской плате PCI-слоты, можете посмотреть в технической документации к компьютеру. Если технической документации у вас нет, найдите их на материнской плате самостоятельно: все слоты на системных платах подписаны. Как правило, они находятся в левом нижнем углу материнской платы, рядом со слотом подключения видеокарты. В зависимости от модели системной платы, может быть разное количество PCI-слотов. Три должно быть минимум.

Просто вставьте sata-контроллер в один из PCI-слотов, после чего зафиксируйте его с помощью винта. Куда закручивать винт будет видно после того, как вы подключите контроллер к PCI-слоту. Не закрывая крышку системного блока, подсоедините компьютер к питанию и включите. Когда загрузится операционная система, она должна распознать контроллер автоматически.

Практически все контроллеры имеют технологию Plug & Play, так что при подключении настраивать их не придется. Когда устройство будет распознано системой, установите его программное обеспечение. Для этого воспользуйтесь диском с программным обеспечением, который должен идти в комплекте к контроллеру. Дополнительное программное обеспечение расширит его возможности.

Затем выключите компьютер и подсоедините к контроллеру нужные sata-устройства. Далее нужно подсоединить к ним кабель питания. Посмотрите, есть ли на вашем блоке питания кабель с sata-интерфейсом. В том месте, где кабель подключается к устройству, должна быть надпись sata. Если на блоке питания такого кабеля нет, вы не сможете подключить питание к устройству. В этом случае приобретите переходник для подключения питания sata. Такие есть в любом магазине компьютерной техники.

Сервис объявлений OLX: сайт объявлений в Украине

Каменское Сегодня 03:13

Airpods pro

Аудиотехника » Наушники

Киев, Соломенский Сегодня 03:13

6 761 грн.

Договорная

Киев, Деснянский Сегодня 03:13

Винница, Старогородской Сегодня 03:12

Светловодск Сегодня 03:12

Светловодск Сегодня 03:12

Киев, Святошинский Сегодня 03:12

IDE-SATA, переходник на жесткий диск: описание, подключение

Переходник IDE-SATA был создан для того, чтобы дать вторую жизнь жестким дискам старого поколения, которые еще не пришли в непригодность. В статье будут описаны оба интерфейса и способы их подключения к различным устройствам.

Разъем IDE/PATA

Прежде чем приступить к описанию переходника IDE-SATA, разберемся в том, что такое разъем IDE/PATA. Многие пользователи будут уверять, что данный разъем потерял свою актуальность.

Расшифровка трех букв IDE означает "встроенную в привод электронику", то есть, аббревиатура указывает на наличие запчастей внутри корпуса жесткого диска, которые работают с разъемом PATA. Получается, что устройство сокращенно называется IDE, а разъем, к которому оно подключается - PATA.

Современный интерфейс SATA превышает устаревший вариант жесткого диска по скорости, которая стартует от 150 мегабайт в секунду, в то время как максимальная скорость передачи данных у IDE меньше и достигает 130 мегабайт в секунду.

Жесткие диски с разъемом IDE подключаются к материнской плате с помощью шлейфа на 40 или 80 контактов. Шлейфы могут иметь несколько штекеровов, один из которых подключается к разъему на материнской плате, а остальные подсоединяются к жестким дискам, причем, работать одновременно несколько жестких дисков данного поколения могут под определенным протоколом, а системой будет выбрано первичное и вторичное устройство.

Разъем SATA

Этот разъем предназначен и для использования переходника IDE-SATA, и для подключения к материнской плате. В отличие от предыдущей версии интерфейса, подключение SATA обладает большей скоростью передачи данных.

Так как интерфейс SATA последователен, то способ передачи данных осуществляется путем отправки одного бита за другим непрерывным потоком, в то время как предыдущий вариант подключения к материнской плате обладал параллельным интерфейсом, передающим данные по определенному количеству бит одновременно.

Кроме ускоренной передачи данных интерфейс может похвастаться пониженным энергопотреблением, что повлечет увеличение срока эксплуатации в связи с уменьшенным тепловыделением.

Разница с устаревшей версией заключается и в самих разъемах: у PATA было 40 контактов, а SATA демонстрирует всего семь. К тому же усовершенствованный кабель обеспечивает повышенную прочность при многократных подключениях.

Если старая версия подразумевала максимальное количество подключаемых жестких дисков в количестве двух штук при помощи одного шлейфа, то у SATA есть возможность обеспечить работу каждого устройства по-отдельности, подключив их к материнской плате отдельными кабелями.

Разновидности и серии SATA

Чтобы подключить интерфейс SATA, потребуется два кабеля, один из которых будет присоединен к материнской плате, а другой - к блоку питания. Если использовать старый интерфейс, то понадобится переходник IDE-SATA. Иногда для подключения к блоку питания используется четырехконтактный кабель Molex ("Молекс"), который подает напряжение 12 и 5 вольт, ширина провода составляет 2,4 см.

Первое поколение SATA сейчас мало где используется, так как ее шина работала на 1,5 гигагерцах, а скорость обмена данными была всего 150 мегабайт в секунду.

Следующее поколение, которое впервые появилось в 2004 году, внешне ничем не отличалось от предыдущей версии, однако частота шины была увеличена до 3 гигагерц, а пропускная способность выросла вдвое, то есть до 300 мегабайт в секунду.

Третье поколение, и последнее, стало доступно в 2008 году. В лучших традициях этого интерфейса была увеличена скорость передачи данных в два раза, а именно - до 600 мегабайт в секунду.

Модификации SATA 3

Так как третье поколение было последним, а технологии не стоят на месте, то было выпущено две модификации данного разъема, которые работают с переходниками на жесткие диски IDE-SATA.

SATA 3.1 стал доступен в 2011 году и получил нововведение, которое активирует протокол, позволяющий не потреблять электроэнергию в спящем режиме. Передача данных осталась на том же уровне, что и у базового третьего поколения.

Вторая модификация, которая носит название SATA 3.2, также известна как SATA Express. В 2013 году разработчики данного разъема решили совместить два семейства интерфейсов - это PCIe и SATA. В работе двух интерфейсов базовым принято считать PCIe, так как его скорость передачи данных гораздо выше, что идет на пользу SATA.

Что такое eSATA?

Данный интерфейс был определен в отдельную группу, так как его задача - подключение устройств, которые являются внешними. Для лучшего определения в название была добавлена буква "е", которая означает External, то есть "внешний". Широкое применение нового разъема стало популярным с 2004 года.

В первой версии данного интерфейса был один существенный нюанс, который заключался в приобретении отдельного кабеля для объединения устройств. В дальнейшем, когда была выпущена модификация eSATAp, появилась возможность подключать его через кабель USB 2.0, а данные могли передаваться с напряжением в 12 и 5 вольт.

Описание переходника

Когда стало ясно, что из себя представляют оба разъема, можно разобраться, как подключить переходник IDE-SATA. Итак, если в наличие есть оптический привод IDE, который необходимо подключить к современной материнской плате, то можно воспользоваться специальным переходником.

Большинство материнских плат переходники IDE-SATA используют в обоих направлениях. Другими словами, если устройство новое, а плата старая, то переходник станет идеальным решением проблемы, и наоборот.

Подключение IDE-SATA

Итак, на переходнике расположено четыре разъема, каждый из которых выполняет свою роль:

  • Разъем на четыре контакта предназначен для подключения питания для переходника.
  • Первый разъем SATA используется в качестве подключения аналогичного устройства к устаревшей материнской плате.
  • Второй разъем SATA рассчитан на подключение к устройству IDE от более современного варианта материнской платы.
  • Последний разъем - это 40-контактный IDE интерфейс, который подключается к соответствующему шлейфу.

Для того чтобы не запутаться и грамотно скорректировать работу переходника, инженеры установили на нем контроллер, который нужно переключать в соответствии с выбранным режимом работы. После этого переходник IDE-SATA для DVD-привода будет работать идеально.

Решение для портативного компьютера

Подключение винчестера ноутбука на шлейф IDE производится с помощью переходника IDE 2.5 на SATA 3.5.

Если в стационарном варианте переходник был необходим для того, чтобы продлить жизнь старому жесткому диску, то в этом случае он играет роль кабеля передачи данных. Дело в том, что при покупке нового ноутбука можно столкнуться с такой проблемой как перемещение информации со старого жесткого диска на новый. Именно для этого был изобретен переходник с IDE на SATA для ноутбука.

Процесс подключения

Для стандартной передачи данных с одного жесткого диска на другой вполне подойдет решение, в котором используется шлейф для подключения к стационарному ПК. Шлейф одним концом подключается к жесткому диску IDE, а другим концом присоединяется переходником к SATA.

Переходник такого формата однозначно подойдет для тех, кто облегчает свой ноутбук, используя только внешние оптические приводы, так как встроенный привод отсутствует.

Определение интерфейса на материнской плате

Итак, прежде чем приобретать новый жесткий диск, сначала уточните, какую версию поддерживает материнская плата.

Первый способ - это воспользоваться интернетом и выйти на сайт производителя материнской платы, где в ее характеристиках будет указана не только серия разъема, но и их количество.

Второй способ - визуальный: вам придется поискать на самой материнской плате уточняющие надписи рядом с разъемами для жестких дисков.

Следующий способ определения - это использование специальной программы тестирования жестких дисков, которая называется CrystalDisk Info. Она способна дать полное описание используемого жесткого диска, рассказать о его характеристиках и рабочем состоянии, наглядно показать, в каких режимах работает и какой поддерживает.

Если так случилось, что приобретенный по незнанию жесткий диск не соответствует заданному разъему, то не нужно его моментально возвращать. Именно для таких ситуаций были созданы переходники от одних версий для других.

T - Переходник с IDE на SATA или с SATA на IDE

Переходник SATA - IDE, IDE - SATA двусторонний адаптер

САМЫЙ ДЕШЕВЫЙ СПОСОБ ПОДКЛЮЧИТЬ IDE УСТРОЙСТВО К МАТЕРИНСКОЙ ПЛАТЕ

Двунаправленный конвертер интерфейсов IDE в SATA или SATA в IDE будет полезен в случае, если нужно подключить новый жесткий диск с интерфейсом SATA к старой материнской плате, имеющей только разъем IDE. (Либо наоборот, подключить жесткий диск или оптический привод с разъемом IDE к новой плате, имеющей только SATA разъемы.)

Технические характеристики:
Тип


Двунаправленный конвертер IDE в SATA или SATA в IDE

Порты и разъемы

Интерфейс IDE
Интерфейс SATA

Техническая информация

- Позволяет подключать SATA устройство к IDE контроллеру
- Позволяет подключать IDE устройство к SATA контроллеру
- Поддерживает UltraATA 100/133
- Совместим c Serial ATA спецификациями
- Питание: от блока питания компьютера
- Поддержка OC: Windows XP/Vista/Windows 7


В комплекте:

  • адаптер
  • sata шнурок
  • шнурок питания

Переходник-адаптер рассчитан на помощь тем пользователям, у которых возникла проблема с распознаванием команд для устройств типа IDE (HDD CD/DVD-ROM). По сути, переходник ide sata является самым доступным решением несовместимости жесткого диска и самого ПК. Более того, этот гаджет также может быть использован как переходник sata ide, так как поток информации в нем является двунаправленным.



Основные возможности

Кроме двунаправленности передачи стоит отметить, что переходник с ide на sata способен поддерживать последовательную передачу данных формата ATA с максимальной скоростью потока 1,5 гигабайт за секунду. Более того, устройство поддерживает даже ATA 100/133. Еще одним преимуществом, которым обладает sata ide переходник можно назвать наличие в его комплектации оригинального контактного провода питания и собственного SATA-кабеля, благодаря чему в покупке дополнительных аксессуаров нет необходимости.

Адаптер ide sata имеет следующие преимущества:

  • компактные размеры;
  • полный набор дополнительных кабелей и проводов;
  • поддержка двунаправленного потока;
  • поддержка ATA 100/133;
  • скорость передачи информации до 150 мегабайт за секунду.

Передняя часть отвечает за подключение ide-шлейфа, задняя предусмотрена для sata. Микросхема по центру платы является тем самым контроллером, отвечающим за преобразования входящего сигнала в нужный выходящий.

Это переходник SATA — IDE и наоборот IDE — SATA. Он имеет достаточно компактные размеры и стоит ~1500-2000 тенге! Очевидно, что купить такой переходник выгоднее, чем купить новый привод.

Как подключить:

Работает он в обе стороны, т. е. мы можем подключать старое IDE устройство к новой материнской плате, либо наоборот к материнской плате, не имеющей SATA разъемов можно подключить SATA привод или жесткий диск.

Подключаем переходник в IDE разъем и далее соединяем привод или жесткий диск обычным SATA кабелем. Питание для переходника подключаем в белый разъем проводом от БП (таким же разъемом как для подключения дисковода).

В целом, подключение устройства через такой переходник не вызывает трудностей, но здесь нужно быть внимательным. На переходнике есть маркировка для SATA выводов.  Один SATA разъем используется в случае подключения IDE устройства к материнской плате, другой наоборот, если к старенькой материнской плате нужно подключить SATA устройство.

«Вторая жизнь» для жестких дисков старого поколения.

Высокоскоростной USB-адаптер Manhattan - SATA / IDE (179195)

Подключите диск SATA к USB-порту для быстрой и простой передачи, резервного копирования и хранения данных.
Быстро делитесь, храните и архивируйте важные данные
Высокоскоростной адаптер USB - SATA / IDE Manhattan с блоком питания соединяет жесткие диски SATA, SATA-Enhanced, IDE и Enhanced-IDE с настольными компьютерами и ноутбуками через порт USB. Передача файлов и обмен ими между настольными компьютерами и ноутбуками, резервное копирование файлов или хранение больших файловых архивов на внешних дисках выполняется быстрее и проще.Выполняя роль моста, адаптер может передавать данные между внешними дисками SATA и IDE, когда оба подключены одновременно. Совместимость со всеми типами жестких дисков размером до 5,25 дюйма, включая жесткие диски для ноутбуков 2,5 дюйма и стандартные жесткие диски 3,5 дюйма, делает его универсальным инструментом для профессиональных и домашних пользователей.
Простое подключение устройств IDE через порт USB
Жесткие диски, Zip Накопители и другие внешние накопители могут быть быстро подключены с помощью того же стандартного USB-соединения, которое используется для компьютерной периферии и устройств.Входящий в комплект блок питания поддерживает диски с более высокими требованиями к использованию.
Подходит для профессионального и домашнего использования
С ростом потребности в защите данных и восстановлении данных адаптер Hi-Speed ​​USB - SATA / IDE с удобной функцией резервного копирования в одно касание помогает дублировать, копировать или переносить большие объемы данных с одного диска на другой. Другой. Простота установки и использования, возможности plug-and-play и горячей замены помогают обеспечить удобный способ передачи, хранения данных и тестирования жестких дисков.

  • Обеспечивает быстрый доступ к данным на дисках IDE и SATA с резервным копированием в одно касание
  • Передает данные между внешними дисками SATA и IDE, когда оба подключены одновременно
  • Поддерживает передачу данных со скоростью SATA до 1.5 Гбит / с и скорость высокоскоростного USB до 480 Мбит / с
  • Поддерживает 48-битный LBA (адресацию логических блоков)
  • Подходит для внешних жестких дисков SATA и IDE размером до 5,25 дюйма
  • Подключи и работай; Совместимость с Windows, Mac и Linux, с возможностью горячей замены
  • Трехлетняя гарантия

Предупреждение

Этот продукт может подвергать вас воздействию химических веществ, включая кадмий, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другие нарушения репродуктивной системы. Для получения дополнительной информации перейдите на www.P65Warnings.ca.gov.
  • Дополнительные артикулы

    • Amazon ASIN: B002TRD3FQ
    • EAN: 0766623179195
    • UPC: 766623179195

  • Физические характеристики

    • Вес: 0,26 кг
    • Размеры: 9,8 x 7 x 1,8 см
    • Упаковка: Блистер

Руководство по лучшему адаптеру USB-SATA в 2021 году

Если вы собираетесь приобрести какое-либо приспособление для ремонта компьютера, вам следует выбрать адаптер USB-SATA.Этот преобразователь обеспечивает связь между двумя наиболее распространенными интерфейсами. SATA используется практически на каждом внутреннем накопителе - как настольном, так и портативном. И каждый компьютер, сделанный за последние 10 лет, обязательно будет иметь порт USB.

Для чего можно использовать эти адаптеры? Это ваша первая линия защиты в случае выхода из строя жесткого диска. Если что-то пошло не так с вашим внутренним диском, весьма вероятно, что ваш компьютер не загружается. Вам все равно придется заменить диск, но как насчет всех ваших старых данных? Тот факт, что жесткий диск частично вышел из строя, не означает, что все неисправимо.С адаптером USB-SATA вы, вероятно, сможете восстановить большинство своих файлов. Даже если диск не инициализируется, существует множество бесплатных программ, которые позволят вам сканировать таблицу разделов и определять любые восстанавливаемые носители.

Аппаратный сбой - не единственное применение адаптера USB-SATA. Что делать, если вы перейдете на более быстрый или больший SSD? Эти адаптеры могут скопировать все ваши старые данные обратно с небольшим усилием, и они, вероятно, будут стоить вам значительно меньше, чем платить за это в компьютерном магазине.К тому же жесткие диски стали невероятно дешевыми. У любого, кто регулярно обновляет свой компьютер, будет хотя бы один накопитель на 500 ГБ. С помощью этого простого адаптера вы сможете превратить его в внешний диск или получить доступ к своим старым файлам, не тратя больше денег на новый внешний диск.

Но не все адаптеры одинаковы. Некоторые используют старый стандарт, который снижает вашу пропускную способность, другие несовместимы с новыми дисками. Давайте взглянем на три лучших адаптера USB-SATA и поможем вам найти тот, который подходит именно вам.

Кабель адаптера преобразователя Unitek USB 3.0 в SATA

Просматривая выборку Unitek, вы заметите, что у компании нет недостатка в аксессуарах и периферийных устройствах для компьютеров. Доступно все, от зарядных устройств до кабелей и адаптеров, и только положительные отзывы. Возможно, вы не увидите этого продавца в магазинах, но он является поставщиком white label для многих брендовых продуктов, позволяя продавать их товары по всей стране.

Типовой проект

USB-порт Unitek 3.0 на адаптер SATA - это сугубо бизнес. Нет никаких ненужных компонентов, только самое необходимое, чтобы этот адаптер выполнял свою работу. Несмотря на это, дизайнеры позаботились о том, чтобы он был построен так, чтобы хорошо выполнять свою работу. Само устройство представляет собой сплошной черный прямоугольник. Это позволяет надежно удерживать его на столе, предотвращая его отделение от накопителя во время использования. На задней панели у вас есть два кабеля, которые можно подключить. Один - это USB-кабель для передачи данных, а другой - дополнительный шнур питания для использования с приводами большей мощности.Кабели красивые и длинные, что делает этот адаптер полезным, даже если между вашим ноутбуком или настольным компьютером и устройством SATA, которое вы хотите использовать, небольшое расстояние. Его серьезный дизайн идеально подходит для того, чтобы на вашем столе не было лишних вещей, что делает его отличным выбором для профессиональной среды.

Совместимость

В отличие от некоторых адаптеров на рынке, этот имеет аппаратный контроллер SATA. Другие устройства полагаются на программное обеспечение для преобразования сигналов, что часто может приводить к проблемам с производительностью и совместимостью.К счастью, используемый аппаратный контроллер является стандартным и был хорошо протестирован с множеством устройств. Это означает, что практически любой компьютер или диск, который может физически подключиться к этому адаптеру, будет работать. Он поддерживает как 2,5-дюймовые, так и 3,5-дюймовые диски благодаря входящему в комплект адаптеру питания. Ваш USB-порт способен выдавать только относительно небольшое количество энергии. Этого достаточно для питания компактных 2,5-дюймовых ноутбуков, а также твердотельных накопителей. Но для 3,5-дюймовых дисков требуется немного больше энергии, поэтому в таких случаях вам понадобится адаптер питания.Что касается совместимости дисков, вы можете использовать жесткие диски, твердотельные накопители, приводы Blu-Ray, записывающие устройства DVD и комбинированные приводы. Он также работает практически во всех операционных системах, от Windows 98 до Windows 10. Также поддерживается Mac OS. Теоретически нет причин, по которым Linux не работал бы, хотя мы не смогли это проверить.

Производительность

Интерфейс USB 3.0 обеспечивает очень высокую производительность. Теоретический предел этого интерфейса составляет 5 Гбит / с, хотя по опыту мы знаем, что это не всегда достигается.С SSD мы смогли увидеть скорость около 350 МБ / с при чтении и 254 МБ / с при записи. За исключением самых быстрых твердотельных накопителей на рынке, вы вряд ли столкнетесь с какими-либо узкими местами. Для настольных жестких дисков максимальная скорость составляет около 120 МБ / с при чтении и 100 МБ / с при записи. На данный момент не адаптер вызывает падение скорости, а тот простой факт, что это максимальная пропускная способность, на которую способны жесткие диски.

Характеристики

В этом адаптере не так много дополнительных функций.Однако вы, вероятно, обнаружите, что его простота - это именно то, что открывает для вас так много дверей. Операционная система фактически не видит сам адаптер, она просто видит стандартный внешний USB-накопитель. Это означает, что все встроенное программное обеспечение резервного копирования будет работать без сбоев. Вы также сможете использовать любую программу восстановления данных или выполнять побитовое создание образов без каких-либо специальных драйверов или настроек. Благодаря работе без драйвера адаптер будет работать в безопасном режиме, что делает его идеальным для диагностики и ремонта.

Inateck Универсальный преобразователь USB 3.0 в IDE / SATA

Другой популярный производитель компьютерной периферии, Inateck, стремится сосредоточиться как на потребительских, так и на профессиональных линиях продуктов. Многие из их продуктов предлагают немного больше с точки зрения функций, чем у конкурентов, хотя по-прежнему продаются по очень доступной цене.

Типовой проект

Конвертер Inateck USB в SATA / IDE немного напоминает швейцарский армейский нож. Каждая поверхность покрыта функциями, от кнопки резервного копирования в одно касание до трех отдельных портов, расположенных на каждой стороне устройства.На задней панели есть три разъема: один для входного питания, один для передачи данных и один адаптер питания IDE. Никаких замысловатых дизайнерских хитростей, придающих ему очень утилитарный вид. Тем не менее, он по-прежнему использует внешний вид адаптера для удаленного монтажа, который мы предпочитаем, поскольку он позволяет содержать кабели в чистоте и порядке, а адаптер остается на месте даже без подключенного диска.

Совместимость

Несмотря на большое количество функций, накопитель остается практически совместимым со всеми операционными системами и накопителями.Единственное, что отличает этот адаптер от других, - это поддержка дисков IDE. Хотя диски IDE вышли из моды, многие из них по-прежнему используются в дикой природе. Этот стандарт подключения используется для всего, от дисководов ноутбуков до дисководов настольных ПК, компакт-дисков, DVD-дисков и даже некоторых дисководов гибких дисков. Многие адаптеры совместимы только с компактными дисками IDE, так как отдельное питание не включено. Но благодаря специальному кабелю питания IDE вы сможете без проблем использовать полноразмерные диски IDE 3,5 и 5,25 дюйма.

Адаптер работает с OSX и от Windows XP до Windows 10, хотя резервное копирование в одно касание (подробнее об этом позже) не работает с Windows 8 или OSX. Он будет обратно совместим со всеми интерфейсами USB от USB 1.1 до 3.0. Однако стоит отметить, что для дополнительных функций этого накопителя требуется отдельный драйвер. Это означает, что в безопасном режиме могут возникнуть проблемы с совместимостью с Windows 7 (до SP1) или более ранними операционными системами. Однако на более новых проблем быть не должно.

Производительность

При подключении одного диска производительность такая же, как и с любым другим адаптером USB-SATA. Вы можете достичь максимальной пропускной способности около 350 МБ / с при чтении и 250 МБ / с при записи. При использовании нескольких дисков эта полоса пропускания поровну распределяется между тремя портами, даже если одновременно осуществляется доступ только к одному диску. Это означает, что вы ограничитесь скоростью около 110 МБ / с для каждого диска. С механическими приводами это не приводит к значительному снижению производительности. Однако вы не сможете подключить два совершенно новых твердотельных накопителя и извлечь из них максимальную пользу.

Характеристики

Самая впечатляющая особенность этого адаптера - резервное копирование в одно касание. После установки драйвера на ваш компьютер вы сможете использовать прилагаемое программное обеспечение «PC Clone EX Lite» для резервного копирования. У этого есть две основные функции. Во-первых, стандартное резервное копирование в одно касание. Вы устанавливаете программное обеспечение и выбираете, на каком диске вы хотите создать резервную копию. Просто нажмите кнопку, и все данные будут скопированы с одного диска на другой. Кроме того, вы можете скопировать весь раздел по крупицам, что полезно, если вы пытаетесь установить новый внутренний диск или восстановить данные с поврежденного диска.

StarTech.com Адаптер жесткого диска USB 3.0 - SATA / IDE

StarTech производит всевозможные переходники, кабели и преобразователи. Их продукты известны своей простотой, компактностью и эффективностью, и этот адаптер ничем не отличается.

Типовой проект

Если вы ищете адаптер SATA, достаточно компактный, чтобы положить его в рабочую сумку, то вам повезло. Адаптер StarTech USB 3.0 - SATA / IDE настолько мал, насколько это возможно, и при этом имеет все основные функции, которые вам нужны.Только один кабель постоянно прикреплен к задней части, поэтому вы никогда не потеряете или не повредите прилагаемый кабель.

Совместимость

Этот адаптер дает тройной удар с точки зрения совместимости. Вы можете использовать диски IDE, стандартные диски SATA, а также внешние диски, поддерживающие eSATA-P. eSATA-P - это относительно новый стандарт, объединяющий в одном порту как подключение для передачи данных, так и питание. Это женский порт, поэтому для подключения дисков потребуется кабель.Однако это открывает двери к тому, какие диски вы можете использовать. Он разработан для работы практически со всеми операционными системами от OSX до Windows (от 7 до 10). Никаких драйверов не требуется, поэтому он также будет работать в безопасном режиме. Единственный минус этого накопителя - отсутствие внешнего адаптера питания. Это означает, что большие, энергоемкие 3,5-дюймовые диски вряд ли будут работать. Для IDE вы, вероятно, также будете ограничены компактными 2,5-дюймовыми дисками. Однако большинство приводов, представленных в настоящее время на рынке, довольно маленького размера, поэтому это не должно вас сильно ограничивать.

Производительность

С этим адаптером вы можете использовать только один диск за раз. К счастью, это означает, что вы можете получить такую ​​же высокую производительность, на которую рассчитываете. Загружайте файлы со скоростью до 350 МБ / с с помощью SSD-накопителя или выгружайте их со скоростью 250 МБ / с.

Итак, какой адаптер USB-SATA мне выбрать?

Мы рассмотрели широкий спектр адаптеров, каждый из которых предназначен для определенной цели. Если вы хотите получить максимальную отдачу от вложенных средств, адаптер Inateck, вероятно, будет вашим лучшим выбором.Он поддерживает практически любой привод и обладает множеством замечательных функций, которые делают его наиболее функциональным из всех адаптеров.

Однако почти в любых обстоятельствах вы встретите только диск SATA. В этом случае адаптер Unitek должен предоставлять более чем достаточно функций для большинства пользователей.

Наконец, если вы специалист по ремонту мобильных компьютеров, у которого есть тонны оборудования, которое можно возить с собой, адаптер StarTech - самый простой и компактный из имеющихся на рынке. Вы по-прежнему сможете диагностировать и отремонтировать практически любой мобильный накопитель, представленный на рынке, а настольные накопители можно отремонтировать в магазине с помощью настольного компьютера.

Было ли это полезно? Пожалуйста, рассмотрите возможность совместного использования:

USB 2.0 для адаптера SATA IDE

Все остальные товарные знаки являются собственностью соответствующих владельцев
Для получения информации о гарантии посетите веб-сайт ниже и выберите Местоположение: www.dell.com/servicecontracts

Celeron, Intel, логотип Intel , Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.

© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США и других странах.

* Возвращает : 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время.Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.

Предложения могут быть изменены, не суммируются с другими предложениями. Применяются налоги, сборы за доставку и другие сборы. Предложение о бесплатной доставке действует в континентальной части США (за исключением адресов Аляски и почтовых ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.

* Награды начисляются на ваш онлайн-счет Dell Rewards Account (доступный через ваш Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа. Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом). Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Проверьте актуальную информацию о балансе вознаграждений на сайте Dell.com My Account. Вознаграждение до 6% только при покупке предпочтительной учетной записи Dell. Вознаграждение до 3%, если вы потратите 800 долларов в течение 12 месяцев на все остальные покупки. Продукты Bose имеют право на вознаграждение до 3%. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода.ПРЕДПОЧТИТЕЛЬНЫЙ СЧЕТ DELL (DPA): Предлагается резидентам США компанией WebBank, членом FDIC. Налоги и доставка являются дополнительными и варьируются. Выплаты равны более 3% от New Balance или 20 долларов США. Минимальная процентная ставка составляет 2 доллара США. Dell и логотип Dell являются товарными знаками Dell Inc.

IDE to SATA Adapter Not Working ... Pls. Помощь!! - Устройства хранения

Совместим с различными марками настольных компьютеров:

1, включите записывающее устройство с жестким диском SATA IDE, а затем используйте порт SATA материнской платы.

2, 3,5-дюймовый жесткий диск IDE, подключенный к материнской плате SATA, использование порта SATA

3, драйвер IDE передает SATA, а затем использует порт SATA материнской платы

4, IDE SATA, а затем включите порт SATA материнской платы записывающего устройства

5, настольный 3,5-дюймовый адаптер жесткого диска IDE с использованием видеомагнитофона SATA (отформатируйте жесткий диск компьютера).

6, через адаптер жесткого диска можно вызывать снимки с компакт-диска (необходимо переустановить систему, обновить BIOS и т. Д.).

7, после компакт-диска адаптера может быть загрузочная система.

8, райзер-карта максимальная поддерживает параллельный порт емкости жесткого диска 1000 ГБ.

При использовании устройств адаптера IDE перемычка должна быть вставлена ​​в первичный бит.

10, совместим с SATA 1, SATA 2 поколения, SATA 3 поколения

Подключи и играй, драйвер не требуется

Продукт нельзя использовать для устранения неполадок:

Проверьте, нет ли проблем с линией данных SATA, и посмотрите, не ослабла ли она.Или поменяйте местами линию SATA для нормального использования.

Проверьте, находится ли перемычка на основном диске, а значение находится в положении основного диска.

3, настройка BIOS правильно загружается. Для большинства материнских плат требуется настройка BIOS (из режима SATA в режим IDE).

4, если невозможно иметь проблемы совместимости, то такая небольшая карта преобразования устройства будет иметь проблемы совместимости.

5. Из-за плохой совместимости продукта оборотная сторона каким-то образом опубликована ниже.Когда я не знаю: щелкните правой кнопкой мыши «мой компьютер - атрибут», «оборудование», «диспетчер устройств», затем откройте «Контроллер IDE ATA / PATA», а затем дважды щелкните первичный и вторичный каналы IDE. выберите «Дополнительные настройки», «тип устройства» установлен на «автоматическое обнаружение», «связь» установлен на «DMA (если доступно)» - укажите, нужно ли перезапустить систему, чтобы увидеть новое оборудование.

6. Эта материнская плата не поддерживает интерфейс SATA жесткого диска IDE, обратите внимание на покупку.

IDE против SATA - разница и сравнение

IDE и SATA - это разные типы интерфейсов для подключения устройств хранения (например, жестких дисков) к системной шине компьютера. SATA означает Serial Advanced Technology Attachment (или Serial ATA ), а IDE также называется Parallel ATA или PATA . SATA - это новый стандарт, а диски SATA быстрее дисков PATA (IDE).В течение многих лет ATA предоставляла наиболее распространенный и наименее затратный интерфейс для этого приложения. Но к началу 2007 года SATA в значительной степени заменила IDE во всех новых системах.

Интерфейс ATA (ATA означает подключение AT, где «AT» означает PC / AT IBM, для которого он был изначально построен) поэтапно эволюционировал от оригинального интерфейса Integrated Drive Electronics (IDE) Western Digital. После введения Serial ATA в 2003 году исходный ATA был задним числом переименован в Parallel ATA.

Различия в кабелях и разъемах

Жесткие диски SATA (справа) и IDE (слева). У жесткого диска SATA кабель для передачи данных находится справа, а кабель питания - слева. Кабель передачи данных IDE ленточный (слева)

Жестким дискам нужен кабель / соединение для данных и один для питания. Параллельный ATA допускает длину кабеля данных только до 18 дюймов (457 мм), в то время как SATA допускает длину кабеля до 1 м (3,28 фута). Кабели eSATA могут иметь длину 2 м.

IDE состоит из 40-контактного разъема, прикрепленного к ленточному кабелю.Позднее появились и 80-контактные разъемы. В 40-контактном разъеме черные разъемы, а в 80-контактном разъеме они бывают трех цветов: синий - контроллер, серый - подчиненный привод и черный - главный диск. Каждый кабель имеет два или три разъема, один разъем подключается к интерфейсу, который подключается к компьютерной системе (материнской плате), а другие подключаются к дискам.

SATA состоит из межфланцевого разъема шириной 8 мм на каждом конце, а кабель имеет 7-контактный разъем, 3 заземления и 4 активные линии передачи данных в двух парах.У него есть возможность подключить только один диск, поэтому Serial ATA избавляется от конфигураций Master / Slave.

Видео

В этом видео рассказывается, как заменить жесткий диск на настольном компьютере; он также показывает различия между соединительными кабелями SATA и IDE.

Адаптеры и интегрированные материнские платы

Вы можете купить интегрированные материнские платы, которые позволяют компьютеру использовать жесткие диски SATA и IDE. Однако только один из двух может использоваться в любой момент времени, и оба не могут использоваться одновременно.Также доступны адаптеры, которые позволяют использовать диск IDE с материнской платой SATA и наоборот. Эти адаптеры IDE / SATA маскируют базовый жесткий диск и имитируют его работу в соответствии с ожиданиями материнской платы компьютера. Обычно они стоят менее 15 долларов.

Варианты

Доступны два варианта SATA - eSATA и eSATAp. eSATA предназначен для внешнего подключения. eSATA не может подавать питание от материнской платы на жесткий диск. Чтобы обойти это ограничение, были введены диски eSATAp.Порт eSATAp сочетает в себе возможности eSATA (высокая скорость) и USB (совместимость) в одном порту.

Скорость

Скорость передачи данных для IDE составляет от 5 МБ / с до 133 МБ / с (ATA100 / 133). Режим параллельной проводной передачи достиг своего предела со скоростью 133 МБ / с.

SATA взлетел там, где остановился ATA, что касается скорости. Первое поколение SATA было 1,2 Гбит / с (150 МБ / с; обратите внимание, что МБ - это мега байт , а Гб - бит гигабайт), аналогично PATA / 133.Сегодня используются жесткие диски и материнские платы третьего поколения SATA (3.0) (выпущено 27 мая 2009 г.), 6 Гбит / с (600 МБ / с).

Эксплуатация

Расход воздуха

Широкий провод в кабелях IDE вызывал проблемы с воздушным потоком внутри корпуса. Более узкий кабель SATA обеспечивает свободный поток воздуха внутри корпуса.

Горячее подключение

Накопители

SATA имеют дополнительную функцию горячего подключения, которая означает, что даже во время работы компьютера диски могут быть удалены или добавлены.

Потребляемая мощность

Для накопителей

PATA (IDE) требуется 5 В и 12 В в форм-факторе настольного компьютера.

SATA-накопители используют 5 и 12 вольт, а также могут включать 3 вольта

, но почти все современные дисководы не используют линию 3,3 В.

Конфигурация ведущий / ведомый

SATA также покончил с конфигурацией ведущий / ведомый (технически, устройство 0 и устройство 1 ), используемой в дисках IDE. При использовании PATA (IDE) для подключения двух жестких дисков к одному каналу необходимо, чтобы один был установлен в качестве главного, а другой - в качестве подчиненного.Для оборудования это обычно означало установку правильных настроек перемычки.

Но шина SATA - это последовательная шина точка-точка, что означает, что к каждому каналу можно подключить только одно устройство. Многие диски SATA могут подключаться к материнской плате через несколько портов, а диск для загрузки указывается в настройках BIOS.

Где купить

Список литературы

NEON SATA - PATA / IDE и PATA / IDE - SATA Интерфейс жесткого диска Двойной адаптер с кабелем питания SATA +

Место доставки

Введите новый почтовый индекс, чтобы обновить расчетное время доставки.

Обновить

Код не распознан

Место доставки

Выберите новую страну, чтобы обновить предполагаемое время доставки.

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosniaBotswanaBrazilBritish Virgin IslesBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral африканские RepublicChadChannel острова (Великобритания) ChileChinaColombiaCongoCook IslandsCosta RicaCroatiaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaeroe IslandsFalkland IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMa laysiaМальдивыМалиМальтаМаршалловы островаМартиникаМавританияМаврикийМексикаМикронезияМолдоваМонакоМонголияМонтсерратМароккоМозамбикМьянмаN.Марьяна IslandsNamibiaNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSouth KoreaSpainSri LankaSt. Китс и НевисСант. LuciaSt. Винсент и GrenadinesSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUNITED STATESUgandaUkraineUnited Арабские EmiratesUnited KingdomUruguayUs Virgin IslandsUzbekistanVanuatuVenezuelaVietnamWallis и Футуна IslandsWestern SamoaYemenZambiaZimbabweUpdate

USB-адаптер SATA и переходной кабель IDE Bridge для SATA и IDE

Новый дизайн, совместимый с Windows VISTA имеет стандартный переходной кабель для разъема жесткого диска SATA II и переходный кабель для внешнего диска eSATA.Истинный адаптер USB 2.0 с возможностью горячей замены и горячей замены с блоком питания 2 А, отличное испытательное устройство. Конвертер для жесткого диска SATA, подключите любое устройство SATA к порту USB 2.0!

Универсальный адаптер накопителя CABLEMAX USB 2.0 реализует мост между одним портом USB и одним портом устройства хранения данных на базе ATA, Serial ATA или ATAPI. Адаптер USB 2.0 для IDE Drive Adapter превращает любой диск ATA или SATA в удобный внешний диск. Легко переносите файлы с компьютера или ноутбука, создавайте резервные копии файлов или храните большие файловые архивы на жестких дисках.Интерфейс Hi-Speed ​​USB обеспечивает простую установку благодаря конструкции Plug and Play.

  • Совместимость с любыми устройствами IDE или SATA 2,5 ", 3,5", 5,25 "!
  • Поддерживает IDE и Enhanced IDE 3,5-дюймовый внутренний жесткий диск IDE
  • Поддерживает спецификацию ATA / ATAPI-6 1.0
  • поддерживает SATA I и SATA II
  • USB 2.0 до 480 Мбит / с Скорость передачи
  • Обратная совместимость с USB 1.1
  • Подключи и работай
  • с возможностью горячей замены

CABLEMAX USB 2.0 Universal Drive Adapter был протестирован с:

  • 2,5-дюймовые жесткие диски для ноутбуков - все марки
  • 3,5-дюймовые настольные диски - Совместимость со всеми брендами, включая Maxtor, Seagate, IBM, Hitachi, Samsung, Western Digital и т. Д.
  • 5,25-дюймовые диски - Адаптер поддерживает все существующие устройства IDE / ATAPI, такие как приводы CD-ROM, CD-RW, DVD-ROM.
  • Съемные носители, например Iomega Zip.

Технические характеристики:

  • Подключение USB 2.0 к ATA (2-стороннее, для 2.5-дюймовые и 3,5-дюймовые диски), а также подключение SATA.
  • Подключите любое устройство с интерфейсом ATA или SATA к Mac или ПК с интерфейсом USB
  • Скорость передачи Прибл. 480 Мбит / с (USB 2.0)
  • Соответствует стандартам USB 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
