Подключение жесткого диска к материнской плате

Накопитель — один из основных компонентов современных компьютеров. Для хранения информации могут использоваться HDD-накопители, SSD-накопители, накопители формата M.2, а также всевозможные USB- и PCIe-накопители. Принцип работы и интерфейсы подключения накопителей к компьютеру могут отличаться кардинально. Жёстким диском нынче, скорее уже по привычке, называют любой основной накопитель, подключённый к материнской плате и играющий роль основного хранилища данных.

В данной статье мы рассмотрим накопители, подключаемые к компьютеру с помощью интерфейса SATA, разберемся как подключить жесткий диск к материнской плате и рассмотрим трудности, возникающие в процессе подключения и настройки

Содержание статьи:

Как подключить жёсткий диск к материнской плате?

Кардинальных отличий в процессе подключения HDD- и SSD-накопителей нет. Для их подключения чаще всего используется интерфейс SATA, оба типа накопителей требуют дополнительного питания. Ниже дана пошаговая инструкция по установке таких накопителей в компьютер.

Подготовка: обесточивание компьютера

Перед тем, как приступать к любым манипуляциям с комплектующими компьютера, необходимо его обесточить. Сначала необходимо перевести тумблер на блоке питания в положение 0, если он находится в положении 1, и извлечь кабель питания из гнезда блока питания:

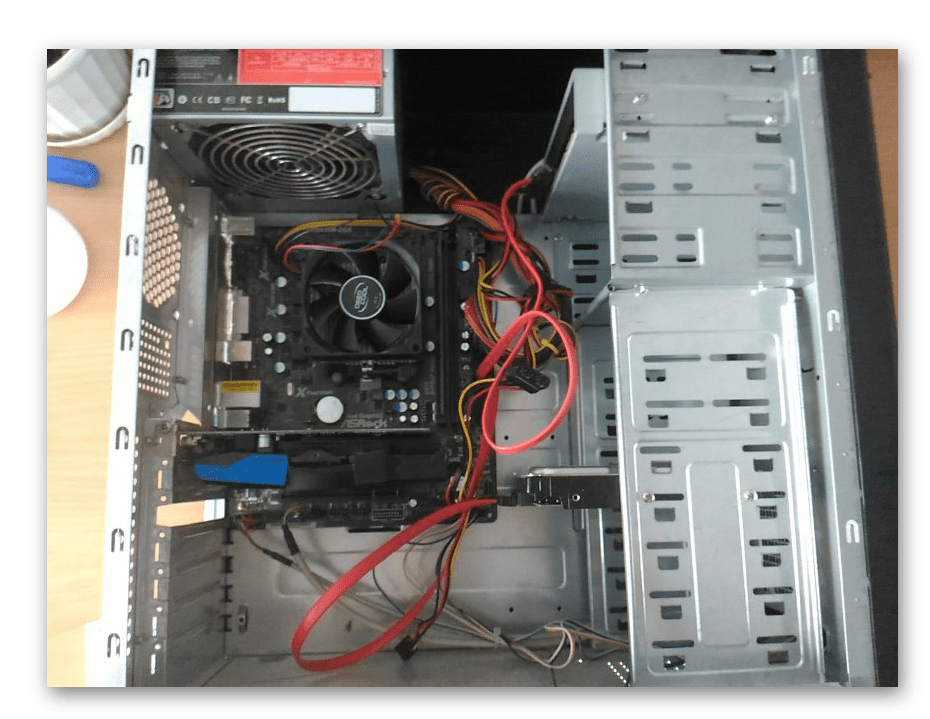

Подготовка: демонтаж боковой крышки корпуса компьютера

Корпусы компьютеров бывают разных форм и конструкций. Расположение крепёжных винтов показано на скриншоте ниже:

После того, как компьютер обесточен, а боковая крышка корпуса демонтирована, можно приступать к подключению накопителей.

Подключение накопителей к материнской плате

Шаг 1. Подключение к интерфейсу SATA

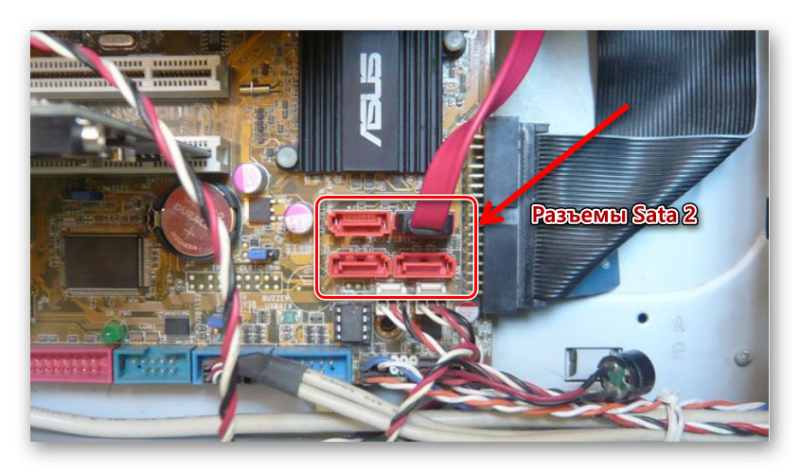

Для начала необходимо отыскать порты SATA на материнской плате. Чаще всего они располагаются в её правой нижней части:

Всего на взятой для примера материнской плате шесть разъёмов SATA и два разъёма для M.2-накопителей, однако одновременно они работать не будут. Такая проблема встречается практически для всех материнских плат низшего и среднего ценовых сегментов. Связана она с недостатком линий PCIe для передачи данных.

Подключение жесткого диска к материнской плате следует выполнять начиная с самых верхних разъёмов и заканчивая нижними. Однако, если вы не планируете подключать более трёх накопителей, можете использовать любой доступный разъём.

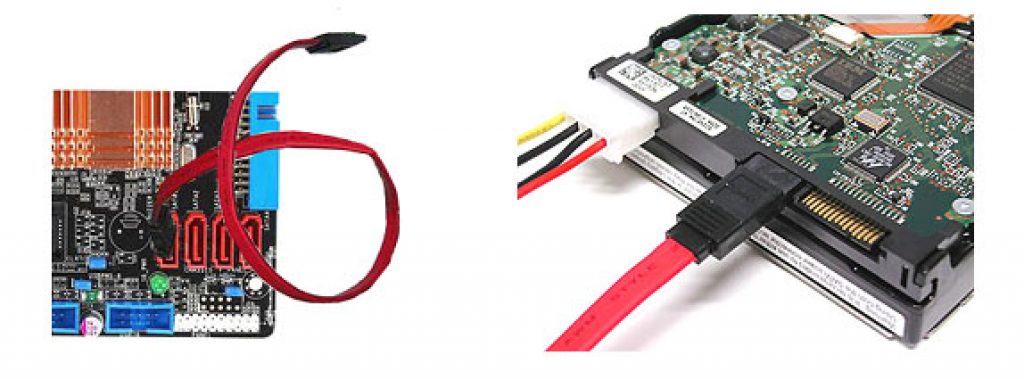

Подключение осуществляется с помощью кабеля SATA. Он имеет Г-образную форму, его сложно перепутать с каким-то другим кабелем:

Кабель двусторонний, один конец подключается к соответствующему разъёму на накопителе, второй — к материнской плате:

Шаг 2. Подключение питания

Накопителю необходимо питание для работы. Энергия передаётся с помощью идущего от блока питания кабеля со специальным штекером:

Он тоже имеет Г-образную форму, однако коннектор куда шире.

Итак, к материнской плате необходимо подключить всего один кабель — SATA. К накопителю необходимо подключить два кабеля — SATA и кабель питания. Возможно потребуется дополнительная настройка параметров BIOS или параметров в операционной системе.

Выводы

Теперь вы знаете как подключается жесткий диск к материнской плате. С помощью этой инструкции вы без проблем сможете подключить HDD- или SSD-накопитель. Это не требует каких-то особых навыков или знаний в компьютерной сфере.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

IDE (ATA) и SATA. Как не допустить ошибок.

Установка жёсткого диска на компьютер – занятие не сложное и нечего пугаться, если вам предстоит самому это сделать, даже если вы свой компьютер в открытом виде никогда не видели. Я сейчас вам всё объясню, и всё у вас получится.

Установка жёсткого диска на компьютер потребуется в случае, если вы собираетесь обновить свой девайс, собираете компьютер с нуля или хотите второй HDD. Эта инструкция поможет вам в первых двух случаях. Но в случае замены HDD я не буду рассказывать, как извлечь старый, думаю, с этим проблем не возникнет, а только покажу, как правильно поставить новый. А вот про подключение второго харда расскажу как-нибудь в другой раз.

Это вам тоже будет интересно:

Прикрутите жёсткий диск к системному блоку

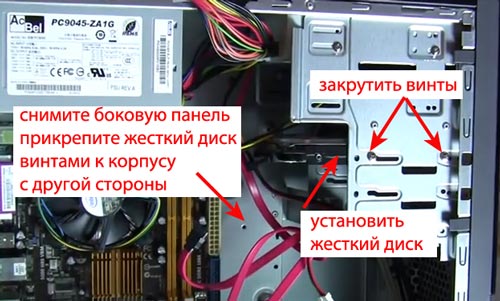

Установка нового жёсткого диска начинается с прикручивания его к корпусу. Делается это с помощью болтов. В корпусе харда есть резьбовые отверстия, в корпусе компьютера есть пазы. Через них и прикручивается.

Жёсткий диск в системном блоке.

Убедитесь, что установленное устройство не помешает вентиляции внутри системного блока, а также что все провода и шлейфы спокойно дотягиваются до него без натяжки.

Только на сервисе https://doctorsmm.com/в ограниченный период времени действуют скидки на продажу просмотров в Инстаграм. Торопитесь, чтобы успеть приобрести ресурс с наиболее удобным скоростным режимом к видео или трансляции, а опытные менеджеры помогут Вам разобраться в любом вопросе.

Подключение жёсткого диска к материнской плате

Болты зафиксированы, и переходим к проводам и шлейфам. Подключите шлейфы к материнской плате, с помощью которых HDD будет с нею сообщаться.

В зависимости от типа HDD, они будут отличаться – ATA (IDE) и SATA. Первые более старые, вторые новые, но оба вида всё ещё бывают в продаже.

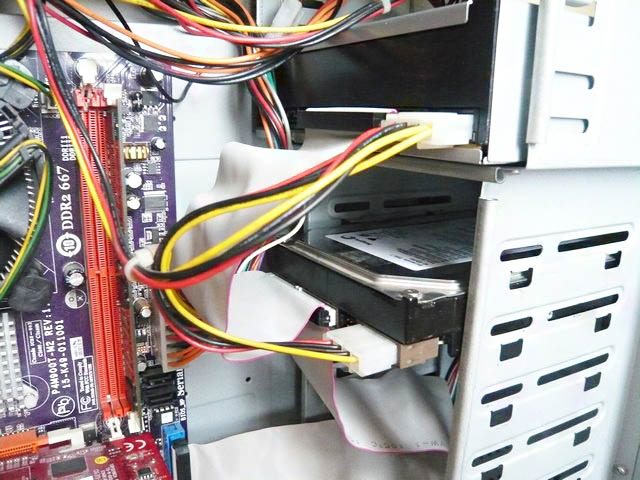

Подключение жёсткого диска IDE к материнской плате осуществляется с помощью шлейфа, который отличается большим количеством контактов, пинов, и поэтому он широкий. На шлейфе имеется замок, который не позволяет подключить его неправильно. Поэтому ошибиться невозможно. Соедините с помощью IDE шлейфа HDD и материнскую плату.

Подключение жёсткого диска SATA происходит с помощью узкого шлейфа. Перепутать гнёзда подключения на материнской плате будет невозможно, так как SATA подойдёт только в правильный разъём. С помощью SATA шлейфа следует соединить HDD с материнской платой.

Разъёмы ATA (IDE) и SATA на материнской плате.

Подключение жёсткого диска к питанию

В жёстких дисках IDE и SATA различаются и кабели питания. Большинство блоков питания снабжаются разъёмами для одного и другого вида или имеются специальные переходники.

Интерфейс SATA на жёстком диске.Интерфейс ATA (IDE) на жёстком диске.

Для подключения жёстких дисков IDE используется разъём 4-х пиновый Peripheral Power Connector. Для жёстких дисков SATA нужен разъём SATA Power Connector. В обоих случаях нельзя перепутать подключения, поэтому не опасайтесь, что сделаете что-то не правильно.

Отличия подключения жёстких дисков IDE и SATA

Казалось бы, процедура подключении одинаковая, но на самом деле IDE немного отличается от SATA тем, что там требуется установить позицию перемычки, так называемого джампера.

Материнская плата снабжается обычно парой разъёмов для IDE устройств, и в каждое может быть подключено по два девайса. В каждой паре может быть одно устройство master и одно slave, и нельзя, чтобы было два одинаковых. Жёсткий диск должен иметь позицию master, если с него загружается Windows. Второе устройство в этой же ветви подключения должен быть slave.

Джампер (перемычка) на жёстком диске

Если всё это трудно понять, то просто поставьте джампер на master, если в вашем компьютере только один жёсткий диск.

Карту подключения джампера вы сможете найти на самом корпусе жесткого диска.

С SATA таких проблем нет. Ведущие и ведомые позиции устанавливаются через BIOS. При подключении жёсткого диска SATA потребуется настроить его как загрузочный, если на нём установлена операционная система.

Похожие статьи:

Подключение жесткого диска SATA » Страница 2

Подключение жесткого диска SATA не должно сопровождаться у вас с какими либо трудностями. По просьбе посетителя нашего сайта, давайте пройдём все этапы подключения жёсткого диска SATA от постановки в системный блок до определения его в BIOS. Устанавливать будем Дисковый накопитель Western digital (465 Гб, IDE) стандарта Serial ATA II.

Примечание: Так же Вам могут пригодиться статьи по этой теме: Как установить в системный блок видеокарту, оперативную память, блок питания, звуковую карту и жесткий диск IDE!

на материнскую плату Asus P5K SE с четырьмя разъёмами SATA на борту

к одному разъёму уже подсоединён дисковод Optiarc DVD RW и по слухам работает, ну сейчас всё и проверим, работать начинаем на выключенном компьютере.

Подключение жесткого диска SATA

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.
А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один


Подключать информационный  SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.

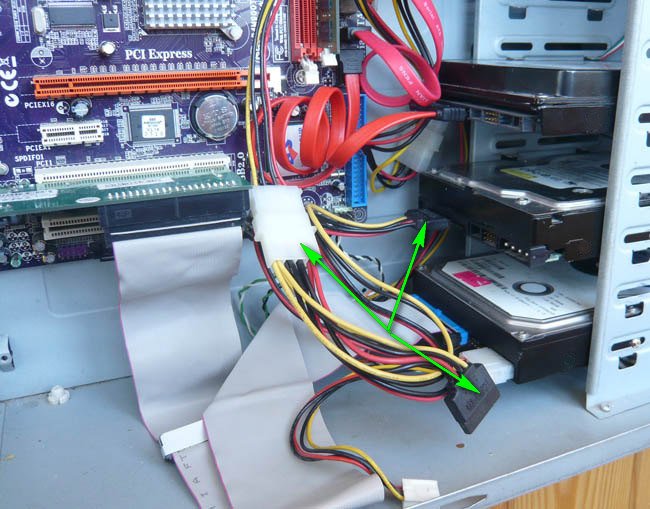

От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

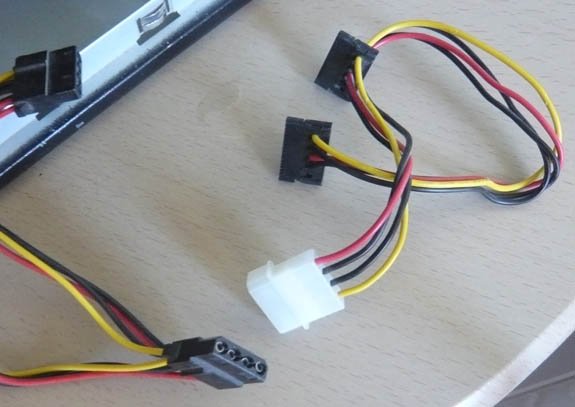

если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник

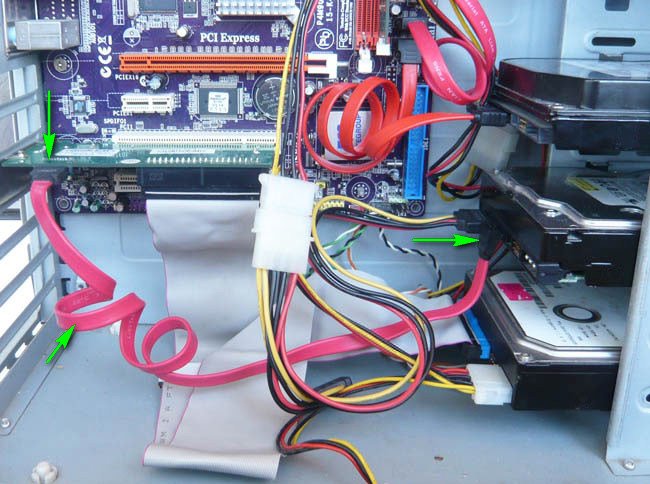

Сейчас настала очередь информационного кабеля, с абсолютно одинаковыми Г-образными штекерами на концах

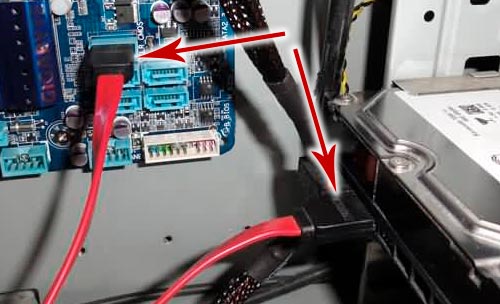

подсоединяем один конец кабеля к материнской плате , а другой к жёсткому диску

теперь закрываем боковую крышку системного блока и включаем компьютер.
Сразу идём в BIOS и смотрим правильно ли мы подключили жёсткий диск SATA. На начальной вкладке Main видно, что на первом контроллере SATA определился наш жёсткий диск Western digital, а на третьем как и положено наш дисковод Optiarc DVD RW.   Вся информация о нашем жёстком диске

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате, оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.

Метки к статье: Жёсткий диск BIOS

Как подключить жесткий диск к компьютеру sata

Умение подключать дополнительные жесткие диски весьма пригодится Вам при недостатке свободного дискового пространства на уже установленных. Подключить HDD к персональному компьютеру можно:

  1. Установив в системный блок, используя стандартные разъемы SATA на материнской плате.
  2. Установив в системный блок, используя разъемы SAS RAID-контроллера.
  3. С помощью переходника-адаптера USB-SATA.

Это интересно! Предшественником SATA был интерфейс ATA (иное название – IDE). Различие заключается в способе передачи данных – последовательная передача у SATA, параллельная у ATA. Принято считать, что последовательная передача происходит быстрее, однако, для рядового пользователя разница незаметна.

Как подключить жесткий диск к компьютеру sata

Подключение жесткого диска внутрь корпуса к разъемам SATA

Шаг 1. Снимите крышку корпуса Вашего системного блока.

Шаг 2. Присоедините информационный шлейф к разъему на материнской плате.

На заметку! Номер разъема не важен. Определение загрузочного жесткого диска происходит по установленному на нем программному обеспечению.

Присоединяем информационный шлейф к разъему на материнской плате

Шаг 3. Присоедините информационный шлейф к разъему на жестком диске.

Присоединяем информационный шлейф к разъему на жестком диске

Шаг 4. Подключите шлейф питания к разъему винчестера.

Подключаем шлейф питания к разъему винчестера

Важно! В момент подключения кабеля питание компьютера должно быть отключено. При подключении шлейфа с поданным на него напряжением велик риск повреждения контроллера жесткого диска, или контроллера SATA материнской платы! В том случае, если Ваш блок питания имеет разъемы питания только для винчестеров IDE, воспользуйтесь специальным переходником.

Если Ваш блок питания имеет разъемы питания только для винчестеров IDE, воспользуйтесь специальным переходником

Шаг 5. Закрепите жесткий диск на корпусе винтами.

Закрепляем жесткий диск на корпусе винтами

Важно! Следите за тем, чтобы кабели не соприкасались с лопастями кулеров системного блока.

В том случае, если Вы используете диск с форм-фактором 2,5 дюйма, используйте специальные салазки для более плотного закрепления винчестера внутри системного блока.

Специальные салазки

Подключение жесткого диска внутрь корпуса к разъемам SAS

Данные разъемы обратно совместимы, то есть SATA можно подключить к SAS, а SAS к SATA – нельзя.

Шаг 1. Установите жесткий диск в специальный конструктив (салазки) соответствующего размера.

На заметку! Конструктивы предназначены для определенных форм-факторов, то есть вставить диск 2,5 дюйма в корзину контроллера 3,5 дюймовых винчестеров не получится.

Устанавливаем жесткий диск в специальный конструктив (салазки) соответствующего размера

Шаг 2. Вставьте салазки в корзину контроллера и вдвиньте до фиксирования ручки салазок в нужном положении.

Вставляем салазки в корзину контроллера и вдвигаем до фиксирования ручки

Важно! Не забудьте проверить подключение кабеля RAID к материнской плате и измените настройки Вашего контроллера.

Проверяем подключение кабеля RAID к материнской плате и изменяем настройки Вашего контроллера

Подключение жесткого диска форм-фактора 3,5 дюйма с помощью адаптера с внешним питанием

Шаг 1. Присоедините адаптер к жесткому диску.

Присоединяем адаптер к жесткому диску

Шаг 2. Соедините адаптер и нужный порт Вашего компьютера с помощью USB-шнура.

Соединяем адаптер и нужный порт

Шаг 3. Подключите к адаптеру питающий кабель.

Подключаем к адаптеру питающий кабель

Шаг 4. Подайте питание на адаптер переключением тумблера в рабочее положение.

Подаем питание на адаптер переключением тумблера в рабочее положение

Шаг 5. При необходимости установите драйверы для подключенного оборудования.

Подключение жесткого диска форм-фактора 2,5 дюйма с помощью адаптера 3,5 дюйма

Диски 2,5 дюйма обычно используются в ноутбуках. Разъемы ничем не отличаются от разъемов дисков 3,5, но винчестер ноутбука крепится к корпусу с помощью специальной корзины (салазок).

Диски 2,5 дюйма крепится к корпусу с помощью специальной корзины

Шаг 1. Снимите салазки или иные конструктивы с Вашего винчестера.

Снимаем салазки или иные конструктивы с винчестера

Шаг 2. Следуйте инструкции подключения жесткого диска 3,5 с помощью адаптера.

Читайте интересную информацию в новой статье — «Как узнать какое железо стоит на компьютере».

Подключение жесткого диска форм-фактора 2,5 дюйма с помощью соответствующего адаптера

При использовании специального адаптера для винчестеров 2,5, снимать салазки не понадобится. Как правило, подобные переходники не имеют внешнего питания, и получают напряжение из USB-порта компьютера.

Специальный адаптер для винчестеров 2,5

Шаг 1. Подключите адаптер к винчестеру.

Подключаем адаптер к винчестеру

Шаг 2. Подключите оба конца USB-кабеля адаптера к портам компьютера.

Важно! Два конца кабеля нужны потому, что по одному из них передается информация, а по второму – питание адаптера.

Видео — Как подключить жесткий диск

Заключение

Мы рассмотрели три разных способа подключения винчестеров с разъемами SATA к персональному компьютеру. Каждый из них требует приобретения дополнительного оборудования, как минимум – шлейфов. В том случае, если Вы решили использовать SATA-диск как внешний (с подключением через USB-адаптер), рекомендуется приобрести надежный защитный чехол для диска. Во время работы с устройством чехол стоит снимать, чтобы избежать перегрева. Некоторые параметры жестких дисков, работающих с разными технологиями, представлены в сводной таблице.

НазваниеСкорость передачи данных, Мб/сКоличество устройств на каждый порт
IDE (ATA)133,52
SATA R.11501
SATA R.2300До 15
SATA R.3600До 16
SAS R.150150До 4
SAS R.300300До 4
SAS R.600600До 4

Понравилась статья?
Сохраните, чтобы не потерять!

Как подключить правильно жесткий диск к ПК при сборке или при покупке нового?

Опубликовано 5. 01.2019 автор — 0 комментариев

Привет, друзья! Вероятно, вы уже знаете, что без винчестера компьютер корректно работать не будет: он запустится, но загрузить операционную систему будет неоткуда. Случаи с конфигурацией загрузки ОС из локальной сети, которая используется в крупных компаниях с большим парком рабочих станций, здесь мы рассматривать не будем.

Сегодня я расскажу, как подключить правильно жесткий диск к материнской плате и к блоку питания и что делать дальше. Также мы рассмотрим, можно ли подключать винчестер от ноутбука к ПК и что при этом следует учитывать.

Подключение питания HDD

Давайте сразу договоримся, что мы собираем новый компьютер из современных комплектующих, а значит у нас сатовский винчестер и твердотельный накопитель тоже. Морально устаревшую рухлядь IDE, даже вспоминать не хочу – нормальную конфигурацию сегодня на таких комплектующих уже не собрать.

На задней кромке винчестера расположено всего два интерфейса – питание и данные, которые похожи формой, но разные по размеру. Для подключения питания используется тот порт, который длиннее, для чего следует задействовать кабель с соответствующим коннектором на БП.Если вы ошибочно купили к компьютеру блок питания, на котором отсутствует такой коннектор, можно использовать специальный переходник с Molex/SATA. Молексы есть на любом блоке почти всегда, иногда даже с запасом. Подаваемое напряжение на обоих типах коннекторов одинаковое, поэтому запитать винчестер получится без проблем.

Подключение интерфейса данных

Следующий этап при сборе ПК – подключение дата-интерфейса. При этом часто возникает закономерный вопрос: какой порт SATA использовать? Как правило, их несколько – от 4 на платах стандарта ATX и Mini-ITX и, как минимум 2 на «урезанных» mATX.Все они маркированы порядковым номером – от единицы (иногда нуля) и далее. Для подключения винчестера следует использовать порт с наименьшим порядковым номером.

При этом следует учитывать версию интерфейса – и SATA2, и SATA 3 необходимо подключать к одноименному разъему, так как в противном случае оборудование будет передавать данные на скорости более медленного стандарта.

Например, если вы подключаете винчестер SATA 3, а наименьший порядковый номер у порта формата SATA 2, используйте ближайший свободный соответствующий слот.Подключение же внешнего жесткого диска к компьютеру через USB – вообще задача с которой справится и ребенок: сделать это можно и при собранном системном блоке, вставив дата кабель в соответствующий порт.

Настройки БИОСа

В итоге, если компьютер собран правильно, он должен запуститься при нажатии кнопки включения. Финальный аккорд – настройка конфигурации работающего оборудования в БИОСе. Винчестер следует назначить основным загрузочным устройством. Как именно будет выглядеть меню, зависит от модели BIOS и от его версии.

Несколько общих советов

При сборке настольного компа, обычно используются винчестеры размером 3.5 дюйма, которые монтируются в соответствующие по размеру карманы. Однако можно использовать и жесткий диск от ноутбука – 2.5 SATA. Коннекторы в нем такие же, но вот габариты меньше.

В корпусе компа может попросту не оказаться соответствующего кармана, поэтому рекомендуется использовать специальный переходник, который можно приобрести в специализированном магазине.

При монтаже, если позволяет наличие карманов, рекомендую монтировать винчестер приблизительно посередине – чтобы с обеих сторон осталось место для обдува его воздухом и, соответственно, лучшего охлаждения. При этом будет более удобно подключить шину данных – длины кабеля гарантированно хватит.

Как видите, в подключении HDD, как и прочих этапах сборки компьютера, нет ничего сложного. Также советую почитать на эту тему как подключить два жестких диска на один комп и кулер к материнской плате, если нет свободных разъемов.

Более детально про подключение ДВД привода к материнской плате, вы можете узнать вот тут.

Спасибо за внимание, друзья, и до следующих встреч на страницах моего блога. Не забудьте поделиться этой публикацией в социальных сетях – буду весьма признателен. До завтра!

С уважением, автор блога Андрей Андреев

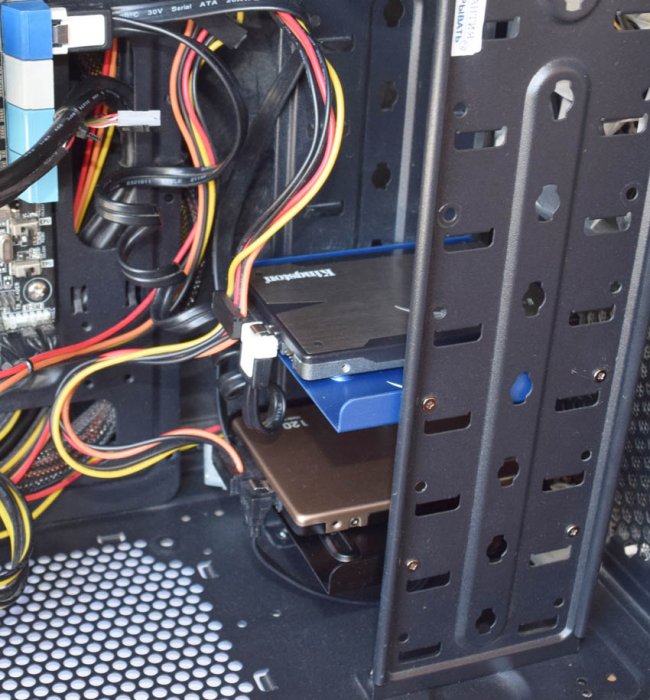

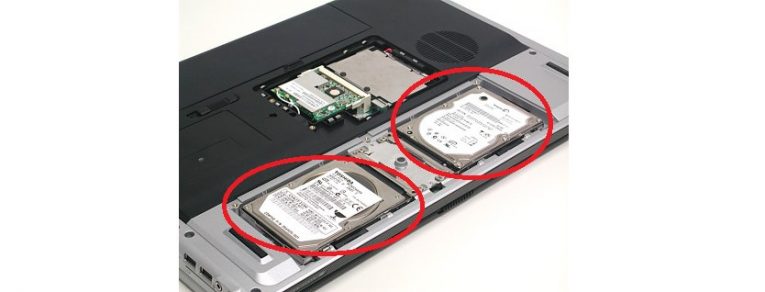

Как подключить два жестких диска на один компьютер: а может и три?

Опубликовано 6. 01.2019 автор — 0 комментариев

Привет, друзья! При сборке или апгрейде ПК может оказаться, что одного винчестера, даже внушительного объема, недостаточно, поэтому приходится использовать две таких детали. Подключение, хотя и имеет некоторые особенности, мало отличается от монтажа одного жесткого диска.

Не стоит беспокоиться о том, что при неправильном подключении, можно сломать компьютер. Вовсе нет, однако и тут могут подстерегать некоторые неприятные сюрпризы – например, замедление работы устройства или вообще отказ пользователю в запуске.

В сегодняшней публикации я расскажу, как подключить два жестких диска на один компьютер одновременно – что при этом следует учесть и как сделать все правильно.

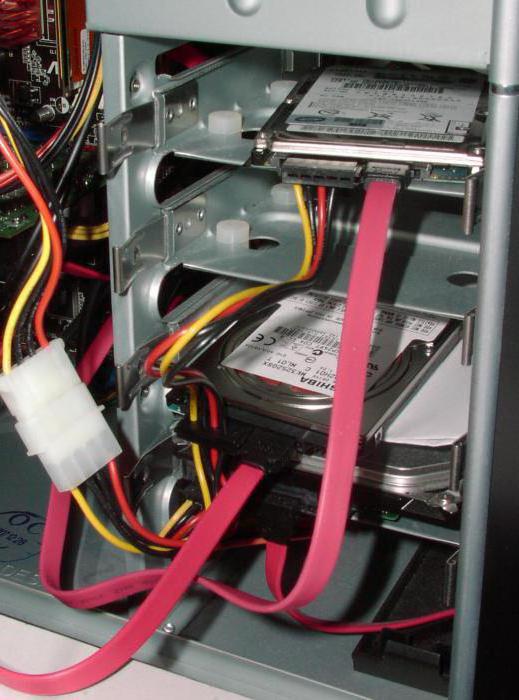

Монтаж винчестеров

Как мы с вами уже ранее договорились (не забыли?), собирать мы будем ПК из современных комплектующих, поэтому и все HDD у нас будут SATA.

Их монтаж в соответствующие карманы, не отличается от аналогичной процедуры при сборке компа с одним жестким диском: аккуратно ставим детали на посадочные места, без ударов и тряски, и фиксируем винтами, вкрутив их в предназначенные для этого гнезда.

Взаимное положение дисков ни на что не влияет: ставьте их так, как вам удобно, но учитывайте длину дата шлейфов и то, что они должны доставать к материнской плате, а именно к портам для подключения.Хочу уточнить, что вы можете использовать как винчестеры 3.5 дюймов от десктопного ПК, так и 2.5 дюймов от ноутбука. С фиксацией могут возникнуть проблемы, если нет кармана соответствующего размера, поэтому рекомендую приобрести специальные салазки для этой цели.

Все необходимое и даже больше, вы найдете в этом популярном интернет-магазине, а цены неожиданно вас порадуют.

Подключение дата интерфейсов

При подключении дата шлейфов, следует учитывать, на каком из винчестеров будет установлена операционная система. Его нужно подключать в порт САТА с порядковым номером 0 (или 1, если нет нуля), а все остальные устройства уже в порты с порядковыми номерами выше.

Кроме того, при первом включении собранного системного блока в настройках БИОСа, винчестер с установленной Виндой, необходимо назначить основным загрузочным устройством.

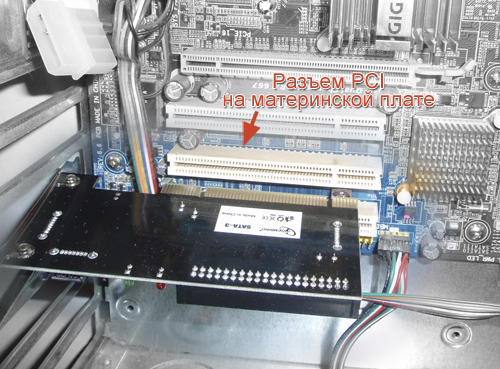

Как правило, в материнских платах ATX и Mini-ITX нет проблем с количеством портов SATA – их как минимум 4, за исключением самых дешевых моделей, где таких слотов меньше. В «урезанных» версиях mAtx часто можно наблюдать только два порта SATA. Это неудобно уже тем, что нам может потребоваться подключить еще и оптический дисковод.В этом случае рекомендую использовать специальный адаптер, который втыкается в порт PCI‑E. В зависимости от модели, на нем могут быть как пара дополнительных интерфейсов SATA, так и слот для подключения IDE устройств.

Это может оказаться полезным, если нужно скопировать с древнего нерабочего компа в новый, дорогие сердцу файлы: семейный фотоархив или коллекцию немецких короткометражных фильмов.

Обратите внимание, что никаких разветвителей, чтобы подключить к одному порту на материнке пару устройств САТА, не существует в принципе. Не потому, что они не востребованы, просто архитектура компа не позволяет передавать данные таким способом.

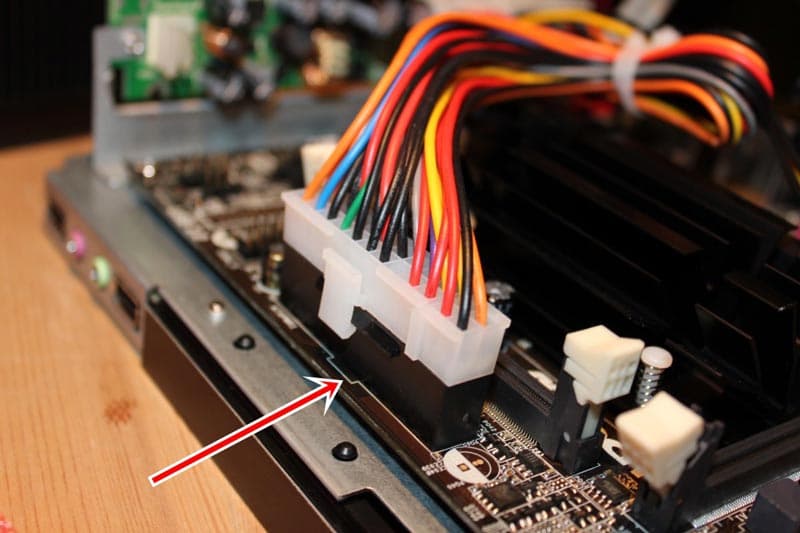

Подключение к БП

При сборке компа, если вы недостаточно тщательно подошли к выбору комплектующих, могут возникнуть проблемы с подключением всех потребителей энергии к блоку питания, а именно, может не оказаться свободных штекеров САТА.

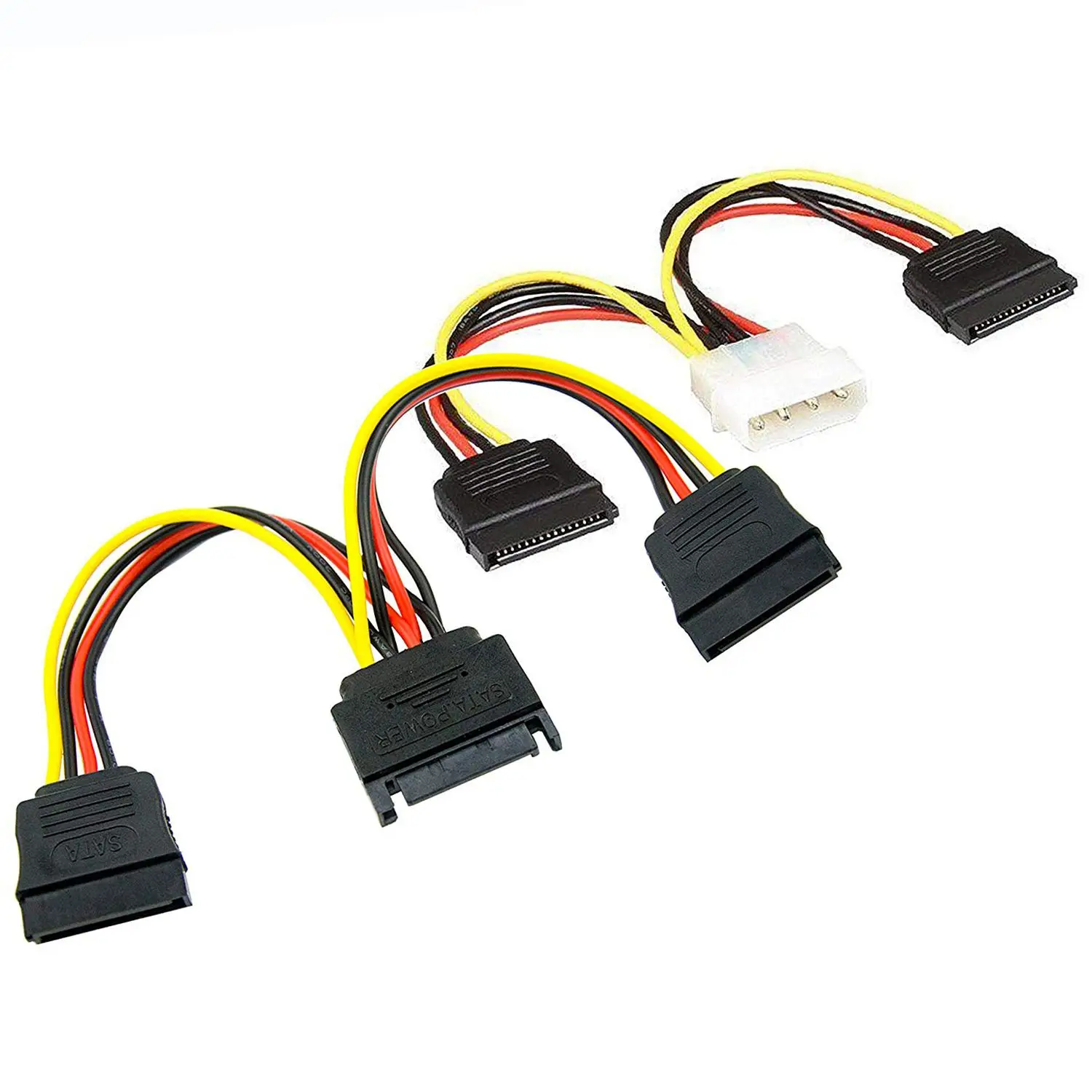

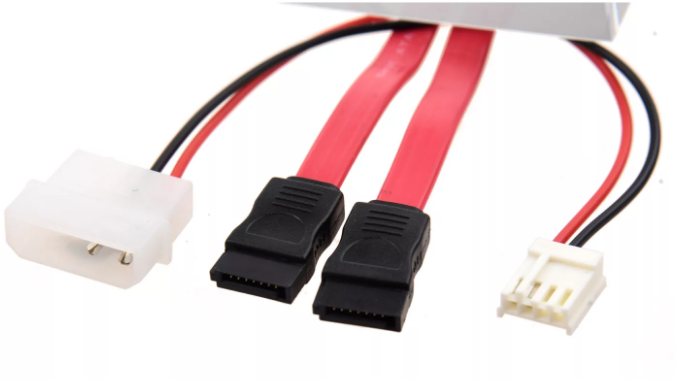

В этом случае рекомендую использовать специальные переходники Molex/SATA, то есть их четырехпинового коннектора на обычный сатовский.А если даже нет свободного Молекса, тогда уже можно использовать разветвитель, чтобы запитать два устройства с одного коннектора. Непосредственно с подключением, никаких проблем возникнуть не должно: на любом сатовском устройстве, коннектор для подключения только один.

Второй – дата интерфейс, и благодаря разнице в размерах, перепутать их сложно.

Как видите, подключение двух винчестеров, лишь немногим сложнее, чем одного. Для дальнейшей сборки (а мы же еще не закончили?) советую почитать о подключении ДВД привода к материнской плате и установке видеокарты на компьютер.

О том, как подключить кулер к материнской плате, если нет свободных разъемов, вы можете узнать вот здесь.

И на сегодня все. Если вы дочитали до этого момента, попрошу о еще одной любезности: расшарить эту публикацию в социальных сетях – буду весьма признателен.

Также напоминаю, что, подписавшись на новостную рассылку, вы будете первыми получать уведомления о новых постах. Спасибо за внимание, друзья! До завтра!

С уважением, автор блога Андрей Андреев

Как установить жесткий диск или SSD

Обновлено: 06.03.2020, Computer Hope

Независимо от того, собираете ли вы компьютер, модернизируете хранилище, ищете улучшенную производительность или используете комбинацию этих трех факторов, жесткий диск или твердотельный накопитель важны. В последние годы твердотельные накопители стали популярным носителем информации из-за их скорости и надежности. Однако некоторым пользователям по-прежнему требуется дополнительное пространство, предоставляемое жестким диском. Чтобы узнать, как установить дополнительный накопитель, выполните действия, описанные в разделах ниже.

Прочтите перед запуском

  1. Если у вас есть какие-либо важные данные на диске, которые вы хотите сохранить, сделайте резервную копию.
  1. Убедитесь, что у вас есть рабочая копия Windows.
  2. Запишите важную информацию сверху или снизу жесткого диска, например номер модели, серийный номер и технические характеристики.
  3. Убедитесь, что вы знакомы с ESD (электростатическим разрядом) и его потенциальными опасностями.
  4. При физической установке диска убедитесь, что компьютер выключен и отключен от сети.

Монтаж привода

Откройте компьютер и определите подходящий отсек для диска для установки. У всех компьютеров есть отсеки 3,5 дюйма. Однако по мере того, как твердотельные накопители становятся популярными, в корпусах используются отсеки для дисков, которые больше похожи на «слоты», поэтому твердотельные накопители подходят без дополнительного оборудования. Если вы устанавливаете SSD и у вас есть только 3,5-дюймовые отсеки, вы можете приобрести монтажные кронштейны в Интернете.

Определите интерфейс привода и подключите кабели

Интерфейс различается в зависимости от вашего нового диска. Вам необходимо знать, какой тип подключения доступен на вашем компьютере, чтобы вы могли подключить накопитель к источнику питания и материнской плате после его установки. Если вы уже знаете, какой интерфейс использует ваш накопитель, вы можете выбрать одну из следующих быстрых ссылок.

SATA

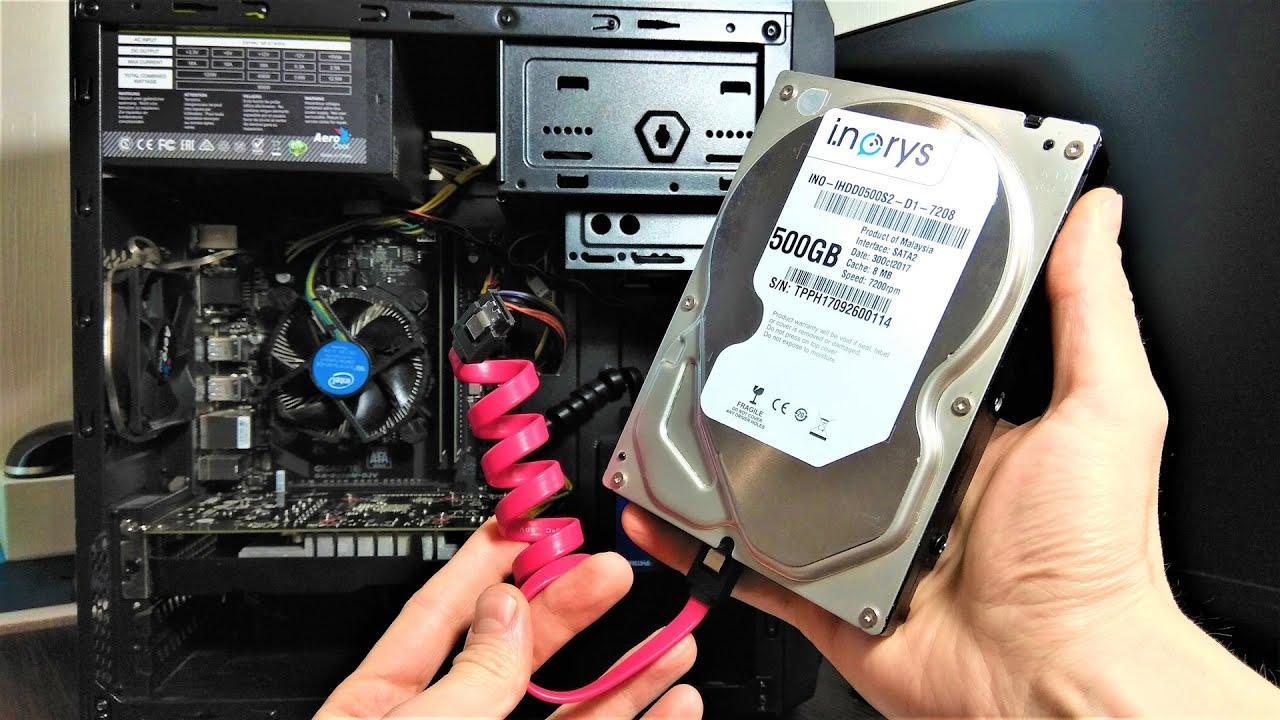

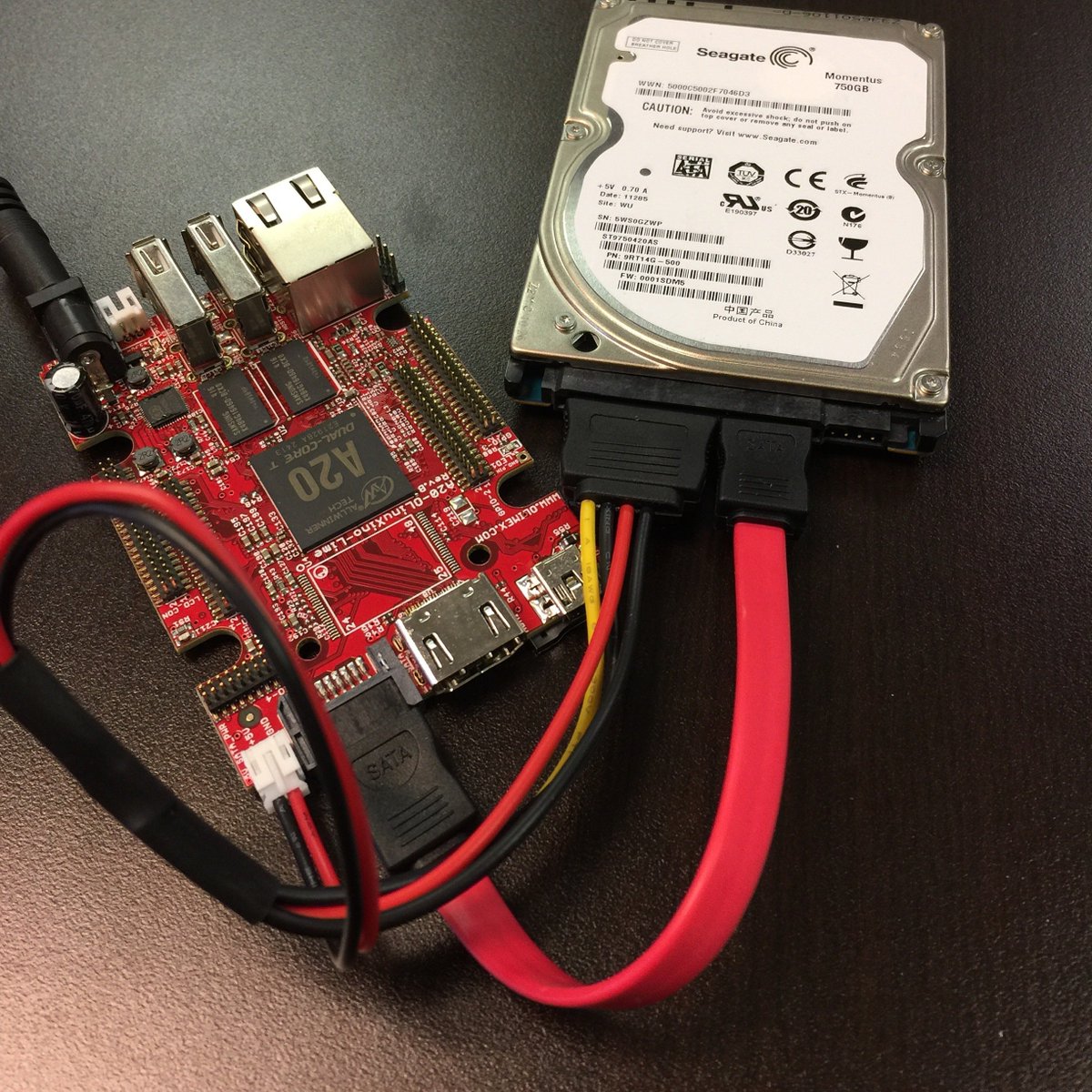

Для жесткого диска SATA или SSD требуется два подключения к материнской плате: кабель SATA и кабель питания.

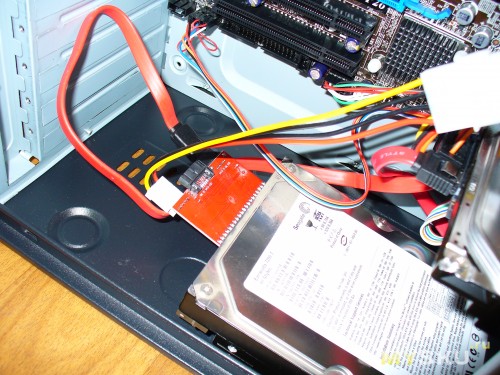

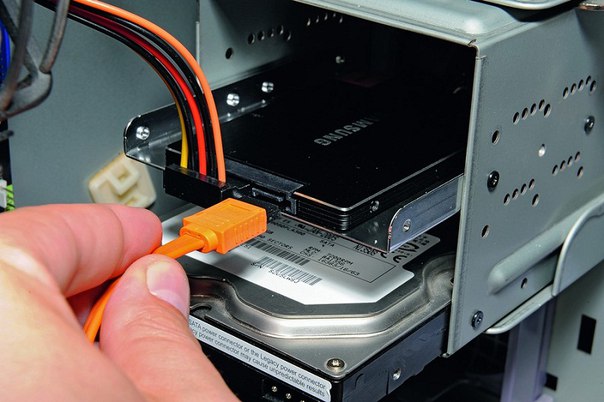

После установки диска подключите кабели данных и питания к материнской плате, совместив их с соответствующими портами.Если вы не знаете, какие порты использовать, обратитесь к руководству пользователя материнской платы.

Оба конца кабеля SATA выглядят одинаково, имеют L-образный разъем. Такая конструкция обеспечивает правильную ориентацию разъема SATA при подключении к порту. Совместите конец кабеля SATA с разъемом SATA диска и аккуратно вставьте конец кабеля в накопитель.

Наконечник

Если у вас возникли проблемы с подключением кабелей, используйте изображение в качестве справки.

PCIe

Хотя интерфейс PCIe использовался с видеокартами в течение многих лет, теперь его можно использовать для создания чрезвычайно быстрых соединений SSD.Эти приводы самые простые в установке из трех. Вам нужно будет открыть корпус компьютера и вставить диск в порт PCI Express. Некоторые из этих портов должны быть на вашей материнской плате. Примеры показаны на изображении ниже.

После того, как вы найдете соответствующий порт, совместите контакты со слотом. Не касайтесь только краев запоминающего устройства. Осторожно и сильно надавите прямо вниз. Когда запоминающее устройство надежно вставлено, установка завершена.

IDE / EIDE

Жесткие диски

IDE требуют правильной установки перемычек. Этот процесс проще завершить перед установкой. На задней стороне жесткого диска есть небольшой набор контактов с небольшой пластиковой оболочкой, соединяющей два контакта. Эта съемная пластиковая деталь известна как блок перемычек или шунт. Расположение перемычки конфигурируется для одиночного, основного, дополнительного или c.

[Видео-руководство] Как найти и устранить неисправность жесткого диска, который не определяется?

Мы знаем, что ЦП - это мозг компьютера.Однако не все знают, что, хотя центральный процессор - это мозг для функционирования компьютера, жесткий диск - это его тело. Ум не может быть полезен без тела, и именно об этом идет речь в этой статье. Что делать, если ваш внутренний жесткий диск не определяется? Некоторые из вас могут просто перезапустить систему , а некоторые захотят переустановить программное обеспечение. Здесь мы рассмотрим факторы, скрывающиеся за сценой, когда жесткий диск не обнаружен, и способы решения этой проблемы.

Обычно порт ATA или SATA настроен на автоматическое определение.Если кто-то обнаружит, что их жесткий диск не обнаружен системной BIOS, следующие шаги (не в каком-либо определенном порядке) могут быть использованы для локализации проблемы.

Жесткий диск

не включен в BIOS

Чтобы получить доступ к BIOS вашей системы, вы должны знать настройки вашего устройства. В разных системах используются разные методы доступа к BIOS. Каждая система отображает краткое сообщение о входе в программу настройки системы вскоре после включения питания. Системную настройку часто называют « System BIOS » или «CMOS Setup».

Если жесткий диск не определяется, это может быть связано с тем, что он отключен в настройках системы. Есть производители материнских плат, которые по умолчанию отключают неиспользуемые порты в BIOS. Чтобы проверить их текущий статус, необходимо войти в BIOS.

Если второй жесткий диск не обнаруживается после подключения, его может потребоваться включить, включив его в BIOS.

Доступ к BIOS в Windows 10:

Последние версии Windows обладают большей скоростью обработки, поэтому нажатие клавиши при загрузке не может помочь.Следовательно, вы не можете войти в BIOS; мы рекомендуем вам выполнить указанные шаги для доступа к BIOS, если жесткий диск не обнаружен.

  1. Начните с перехода к настройкам. Чтобы добраться туда, щелкните значок меню «Пуск».

  1. Затем необходимо выбрать «Обновление и безопасность».

  1. Перейдите в «Восстановление» из левого меню.

  1. Затем вы должны нажать «Перезагрузить» в расширенном запуске.Это перезагружает ваш компьютер в специальное меню.

  1. Выберите Устранение неполадок.
  2. Перейти к дополнительным параметрам.
  3. Выберите настройки прошивки UEFI и, наконец, нажмите «Перезагрузить».

Неисправные кабели на материнской плате

Есть вероятность, что кабели на материнской плате вышли из строя. Поэтому ваш жесткий диск не определяется. Вы можете начать с проверки соединений материнской платы и жесткого диска на предмет смещенных или согнутых контактов.Обратите внимание, что изгиб, обжатие, защемление или сгибание кабелей передачи данных часто приводит к разрыву проводов внутри изоляции. Однако в том же сценарии внешний вид кабеля будет нормальным. Если вы не уверены в состоянии вашего кабеля для передачи данных, мы рекомендуем вам заменить его.

Часто некоторые кабели SATA могут выпадать из разъема. Можно проверить состояние их кабелей SATA и убедиться, что они плотно подключены к порту SATA.

Если замена кабеля не приводит к исчезновению проблемы, проблема, при которой жесткий диск не определяется, кроется в другом месте.

Жесткий диск не определяется, так как диск не раскручивается

Это может возникнуть , когда привод не получает достаточно энергии для работы и, следовательно, не раскручивается. Вы можете проверить наличие этой проблемы, выполнив следующие действия:

  • Выключите компьютер
  • Откройте корпус компьютера и отсоедините кабель данных от жесткого диска.Это гарантирует, что любая из отправляемых команд энергосбережения будет прекращена.
  • Включите систему и проверьте, вращается ли жесткий диск. При прикосновении к жесткому диску ощущается легкая вибрация, а если ее нет, жесткий диск не определяется или не запускается.

Как узнать, раскручивается винчестер?

Если вы не можете определить, вращается ли диск во время исправления ситуации, когда жесткий диск не обнаруживается, выполните следующие действия:

  • Загрузите компьютер и попытайтесь уловить шум.
  • Выключите систему.
  • Отсоедините шнур питания от системы.
  • Отсоедините кабель питания, если жесткий диск не определяется или жесткий диск, который вы пытаетесь исправить.
  • Подсоедините шнур питания к самой системе.
  • Затем вам необходимо загрузить систему, чтобы проверить, слышен ли звук жесткого диска.
  • Повторное подключение жесткого диска должно помочь вам уловить некоторый шум.
  • Коммутация кабелей питания с устройством, например внешним CD или DVD, чтобы убедиться, что кабель исправен.
  • Проверьте блок питания на компьютере. Это поможет вам определить, достаточно ли электроэнергии для работы приводов и устройств, используемых в системе.
  • Затем необходимо подключить накопитель к другой системе.
  • Убедитесь, что вы подключили диск в корпусе SATA-USB, если это возможно, и проверьте, исправлен ли сценарий, при котором жесткий диск не обнаруживается.

Если это не решит проблему, возможно, вам придется связаться с производителем.


Как восстановить данные с необнаруженного жесткого диска?

Некоторые пользователи потеряли свои важные файлы и папки из-за нераспознанного жесткого диска. И они очень озабочены получением данных. Здесь, если вы столкнулись с той же проблемой, вы можете загрузить программу восстановления данных Wondershare Recoverit на свой компьютер с Windows или Mac. Только если ваши данные не должны быть перезаписаны, вы можете немедленно восстановить фотографии, видео, аудио, электронные письма и документы.

Вот особенности Recoverit Advanced:

  • Восстанавливайте более 1000 форматов файлов без какого-либо давления.
  • Создайте загрузочный диск, чтобы помочь вам восстановить данные с вышедшего из строя компьютера.
  • Восстановление поврежденных фрагментированных или поврежденных видео.

Загрузите приложение и следуйте инструкциям, чтобы вернуть свои данные

Шаг 1 Выберите жесткий диск

Шаг 2 Сканирование диска

Шаг 3 Предварительный просмотр и восстановление файлов

Видеоурок по устранению неисправности жесткого диска, который не отображается

Заключение

Случай, когда жесткий диск не определяется, является проблемой оборудования и требует от вас понимания BIOS.При использовании Windows 10 доступ к BIOS может показаться трудным, и именно по этой причине я приложил шаги, которым можно следовать, чтобы получить доступ к BIOS, когда жесткий диск не обнаружен. Windows 10 доставляла некоторые проблемы владельцам жестких дисков, поэтому мы перечислили ряд методов, которые помогут вам начать работу.

Что не так с накопителем

Восстановите свой диск
Почини свой диск
Форматирование / очистка диска
Знай свой драйв

Понимание M.2, интерфейс, который ускорит ваш следующий SSD

Увеличить / Четыре карты M.2, слева направо: карта Wi-Fi с ключами A и E, два твердотельных накопителя с ключами B и M и твердотельный накопитель с ключами M.

Эндрю Каннингем

Большая часть этой информации изначально появилась в нашем обзоре Intel Broadwell NUC. Поскольку она представляет общий интерес для всех, кто покупает или строит ПК, мы публикуем эту слегка отредактированную и расширенную версию как отдельную часть, чтобы упростить поиск и использование.

Большинство твердотельных накопителей, выпущенных в последний год или около того, были слишком быстрыми для шины, к которой они подключены. Спецификация SATA III со скоростью 6 Гбит / с была завершена в те дни, когда вращающиеся жесткие диски все еще существовали, а твердотельные накопители были редкостью, смехотворно дорогими и относительно ненадежными.

Для решения этой проблемы было создано несколько различных стандартов, и оба они решают ее одним и тем же основным способом. Один, SATA Express, использует тот же физический разъем, что и старые диски SATA, но использует линии PCI Express, а не шину SATA для увеличения скорости хранения.Другой, который будет более распространен в мини-десктопах с ограниченным пространством, моноблоках и ультрабуках, называется M.2 (ранее NGFF, для «форм-фактора следующего поколения»).

M.2 интересен не только потому, что он может ускорить хранилище с помощью линий PCI Express, но и потому, что он также может использовать целый набор различных шин; он заменяет mSATA и mini PCI Express, два старых стандарта, которые уже некоторое время используются для твердотельных накопителей и карт Wi-Fi в ноутбуках. Новые процессоры Intel Broadwell и их наборы микросхем включают встроенную поддержку M.2 и загрузочные драйверы PCI Express - ни хранилище, подключенное к PCIe (привет, Apple), ни сам разъем M.2 не являются новыми, но начиная с систем Broadwell каждая из этих двух вещей станет гораздо более распространенной.

Начнем с физического разъема и устройств, которые к нему подключаются. Здесь есть что распаковать, начиная с того факта, что существует более одного типа разъема M.2, более одного типа интерфейса, который можно использовать с M.2, и более одного типа карты M.2.

Знакомство с М.2

В верхней части этой статьи показаны четыре разные карты M.2. Слева - комбинированная карта Wi-Fi и Bluetooth. Следующий справа - SSD Sandisk, использующий шину SATA. Следующий - твердотельный накопитель Intel, который также использует SATA. Справа - SSD от Samsung, который может использовать до четырех линий PCI Express.

Реклама

Обратите внимание на две вещи при сравнении и сопоставлении этих карт. Во-первых, физический разъем на каждой карте отличается; у каждой карты разные вырезы внизу и разные булавки.Во-вторых, карты бывают разной длины и ширины. Все это учтено в спецификации M.2 (PDF).

Разные разъемы означают разные «ключи модуля» M.2. Каждая клавиша предоставляет разный набор интерфейсов для каждой карты - M.2 может подключаться напрямую к шине PCI Express, но разные контакты могут использоваться для подключения к шинам USB 2.0 и 3.0, SATA III, DisplayPort и множеству других менее распространенные автобусы хранения. Платы с одной выемкой внизу предназначены для одного определенного типа разъема.Карты с двумя выемками можно использовать в двух разных типах разъемов.

Увеличить / Два слота M.2 на материнской плате HP Stream Mini. Левый имеет электронный ключ и используется для карты Wi-Fi. Правый имеет B-ключ и используется для SSD.

Andrew Cunningham

Выше показаны два слота M.2 на материнской плате HP Stream Mini. Слот слева использует модульную клавишу E, а тот, что справа, использует модульную клавишу B. Карта Wi-Fi предназначена для разъемов A и E, поэтому она без проблем помещается в левый слот.Твердотельный накопитель Intel предназначен для разъемов B и M, поэтому он подходит для правильного разъема. SSD-накопитель Samsung привязан к слоту M, поэтому он не поместится ни в один из слотов Stream.

Ключ Карточка измерений Интерфейсы Общее использование
А 1630, 2230, 3030 PCIe x2, USB 2.0, I2C, DisplayPort x4 Wi-Fi / Bluetooth, карты сотовой связи
B 3042, 2230, 2242, 2260, 2280, 22110 PCIe x2, SATA, USB 2.0, USB 3.0, аудио, PCM, IUM, SSIC, I2C Твердотельные накопители SATA и PCIe x2
E 1630, 2230, 3030 PCIe x2, USB 2.0, I2C, SDIO, UART, PCM Wi-Fi / Bluetooth, карты сотовой связи
M 2242, 2260, 2280, 22110 PCIe x4, SATA Твердотельные накопители PCIe x4

В приведенной выше таблице представлены ключи, которые обычно используются сегодня - есть и другие, в основном заполнители, которые будут использоваться по мере появления новых шин и интерфейсов.

Обратите внимание на четырех- или пятизначные числа, соответствующие каждому слоту. На самом деле это коды для обозначения физических размеров каждой карты; первые две цифры указывают ширину в миллиметрах, а вторые две или три цифры определяют длину. Наш модуль Wi-Fi имеет ширину 16 мм и длину 30 мм, или 1630. Два из наших твердотельных накопителей имеют ширину 22 мм и длину 80 мм, или 2280. Другой твердотельный накопитель имеет ширину 22 мм и длину 42 мм, или 2242. Все слоты материнской платы имеют ширину 22 мм, даже те, которые прикреплены к картам шириной 30 мм.

Реклама

Все текущие ключи могут дать картам доступ к двум линиям PCI Express, но в остальном совместимость интерфейсов повсюду - до сих пор было довольно легко догадаться, с каким типом периферийных устройств вы имеете дело, по ключу, который он использует. Карты Wi-Fi и WWAN, как правило, используют клавиши A и / или E, поскольку им нужны только шины PCI Express или USB 2.0, а длина всего 30 мм, чтобы соответствовать всем их ключевым компонентам. Твердотельные накопители SATA и твердотельные накопители, использующие две линии PCI Express, как правило, используют клавиши B и M для максимальной совместимости, поскольку оба разъема могут передавать как SATA III, так и две линии PCIe.Самые быстрые твердотельные накопители, как правило, имеют M-ключ, поскольку он единственный, который обеспечивает четыре линии PCIe.

Это много для переваривания, но это большая часть того, что вам нужно знать, чтобы понять M.2. Есть некоторые другие оговорки относительно физической толщины карт, о которых вы можете прочитать в документации, но они не так важны для нашего сегодняшнего обсуждения.

Ключевая система не всегда надежна - наш модуль Wi-Fi с ключом A и E физически помещается в слот SSD с ключом B, даже если компьютер его там не распознает.M.2, безусловно, более запутанный, чем спецификации mPCIe и mSATA, но, в конце концов, он более гибкий. Компоненты могут получить доступ ко многим различным шинам через один небольшой внутренний разъем, и у вас есть много разных физических размеров карт, с которыми можно играть, вместо того, чтобы быть привязанными к карте «полной высоты» или «половинной высоты».

Самое ужасное в M.2 сейчас - это общая нехватка компонентов. OEM-производители, покупающие детали напрямую у производителей, вероятно, имеют больший выбор, конечные пользователи, покупающие карты M.2 у Newegg или Amazon, обнаружат, что у них мало вариантов, особенно по сравнению с выбором компонентов mSATA и mPCIe.Это изменится, когда M.2 станет популярным, и старые разъемы начнут исчезать. Broadwell - большой шаг вперед в этом переходном процессе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
