Проверяем блок питания компьютера: Как проверить блок питания компьютера на работоспособность – 3 простых способа как проверить блок питания компьютера

Как проверить блок питания компьютера на передачу напряжения и перегорание

Как проверить блок питания компьютера самостоятельно

Блок питания является важным компонентом системы, и без него компьютер просто не сможет работать. Он обеспечивает требуемой электрической энергией все потребители внутри корпуса компьютера, при этом преобразуя поступающее из розетки переменное напряжение в постоянное. Выбирая блок питания для компьютера, необходимо руководствоваться его мощностью, исходя из количества потребителей, которые будут к нему подключены. Если блок питания выйдет из строя, не будет работать весь компьютер. Именно поэтому, если компьютер перестал включаться, важно проверить блок питания на работоспособность, и имеется несколько способов, как это сделать.

Рекомендуем прочитать:
Как рассчитать мощность блока питания для компьютера?

Содержание

Признаки неисправности блока питания

Как проверить блок питания компьютера самостоятельноНет конкретного симптома, по которому можно было бы сказать, что из строя в компьютере вышел именно блок питания. Имеется ряд признаков, которые характерны для поведения компьютера при неисправности питающего элемента.

Можно констатировать, что блок питания не работает в должном режиме (или имеется другая проблема) при следующем «поведении» компьютера:

  • При нажатии на кнопку включения не происходит ничего, то есть, нет световой, звуковой индикации и кулеры не начинают вращаться. Поскольку блок питания является компонентом, который питает другие элементы постоянным напряжением, велика вероятность, что он вышел из строя или имеются другие проблемы с передачей питания на элементы компьютера – разрывы в проводах, нестабильная подача переменного напряжения из сети;
  • Включение компьютера происходит не всегда с первого раза. В такой ситуации может быть виноват блок питания, плохое соединение разъемов или неисправность кнопки включения;
  • Компьютер самопроизвольно выключается на этапе загрузки операционной системы. Это может происходить из-за прерывистой передачи напряжения от блока питания на другие компоненты компьютера. Так же подобная проблема может указывать на перегрев блока питания и принудительное отключение.

Блок питания – надежный элемент компьютера, который крайне редко приходит в негодность. Если блок питания сломался, причиной тому является его низкое качество изготовления или подача по сети напряжения с постоянными перепадами. Кроме того, блок питания может выйти из строя, если неверно произведен расчет при его подборе для конкретной конфигурации компьютера.

Как проверить блок питания

Если у компьютера появился один из симптомов, перечисленных выше, не следует сразу грешить на блок питания. Неисправность может возникать и по другим причинам. Чтобы точно убедиться в наличии проблем с питающим компонентом системы, необходимо провести диагностические работы. Имеется 3 метода, как проверить блок питания компьютера самостоятельно.

Шаг 1: Проверка передачи напряжения блоком питания

Чтобы убедиться в том, что блок питания включается, необходимо выполнить следующую проверку:

  1. Снимите боковую крышку компьютера, чтобы получить доступ к внутренним компонентам.
  2. Полностью отключите компьютер от сети – рекомендуем не только вытащить питающий кабель из розетки, но и нажать кнопку отключения подачи энергии на блоке питания, выставив ее в положение off (0).Проверка передачи напряжения блоком питания
  3. Отключите все компоненты компьютера от блока питания – материнскую плату, жесткие диски, видеокарту и другие.
  4. Возьмите канцелярскую скрепку, которая сможет выступить перемычкой и замкнуть контакты. Ее необходимо изогнуть в U-образную форму.
  5. Далее найдите максимально большой жгут проводов с разъемом на 20 или 24 контакта, который идет от блока питания. Данный контакт при обычной работе компьютера подключается к материнской плате, и определить его несложно.Как проверить блок питания компьютера самостоятельно
  6. На разъеме определите два контакта, замыкание которых является для блока питанием сигналом подключения к материнской плате. Эти контакты очень просто найти. Они могут быть обозначены цифрами 15 и 16 или к ним подходят зеленый и черный провод с блока питания, расположенные рядом. Обратите внимание, что черных проводов на разъеме может быть несколько, тогда как зеленый, чаще всего, один.Как проверить блок питания
  7. Вставьте перемычку-скрепку в обнаруженные контакты, чтобы имитировать для блока питания процесс подключения к материнской плате. Убедитесь, что скрепка вставлена плотно, и она прижимает оба контакта. Если это так, отпустите скрепку (поскольку через нее может пойти напряжение) и включите блок питания компьютера (не забудьте, что он может быть отключен не только от розетки, но и собственной кнопкой off/on).Как проверить блок питания
  8. Если вы все сделали правильно, и кулер блока питания начал работать при подаче на него напряжения из розетки, значит, проблем с включением у питающего устройства компьютера не возникает.

Необходимо отметить, что данная проверка показывает работоспособность блока питания на включение. Но даже в том случае, если по ее результатам кулер блока питания начал вращаться, это еще не значит, что устройство полностью исправно. Перейдите к следующим шагам проверки блока питания.

Шаг 2:  Как проверить блок питания мультиметром

Если вы убедились, что блок питания получает напряжение от сети и при этом работает, необходимо проверить, отдает ли он требуемое постоянное напряжение. Для этого:

  1. Подключите к блоку питания любое внешнее сопротивление – дисковод, жесткий диск, кулеры;
  2. Далее возьмите мультиметр, выставленный на измерение напряжения, и подключите отрицательный вывод диагностического прибора к черному контакту 20/24-выводного разъема блока питания. Черный контакт при подобном подключении считается заземлением. Положительный щуп мультиметра подключите поочередно к контактам разъема, к которым подходят провода следующих цветов, а также сравните значения с идеальным напряжением:
  • Розовый провод – напряжение 3,3 В;
  • Красный провод – напряжение 5 В;
  • Желтый провод – напряжение 12 В.Как проверить блок питания мультиметром

В ходе измерения возможны погрешности в ±5%.

Если измеренные значения отличаются от идеальных, можно диагностировать неисправность блока питания и необходимость его замены.

Шаг 3: Как визуально проверить блок питания

При отсутствии мультиметра (или при необходимости дополнительной диагностики) можно визуально проверить блок питание на наличие неисправности. Для этого:

  1. Отсоедините блок питания от корпуса компьютера, открутив 4 (или 6) винтов, на которых он закреплен;
  2. Разберите блок питания, открутив винты, находящиеся на его корпусе;
  3. Визуально осмотрите микросхему блока питания. Обратить внимание необходимо на конденсаторы. Если они вздуты, то их выход из строя мог послужить причиной поломки блока питания. В подобной ситуации (при желании) можно перепаять конденсаторы, заменив их на аналогичные по номиналу. Как визуально проверить блок питания

Когда проблем с конденсаторами не наблюдается, рекомендуется удалить всю пыль из блока питания, смазать вентилятор и собрать устройство обратно, а после попробовать подключить.

 Как визуально проверить блок питания Загрузка...
Онлайн-калькуляторы для определения мощности ПК — теория и практика | Блоки питания компьютера | Блог

Узнать мощность своего компьютера можно по-разному: вооружиться мультиметром и тестировать вручную или зайти на онлайн-калькулятор и посчитать все за 5 минут. Последние выдают результаты автоматически — вбиваешь свои данные и готово. А мы в этом материале проверяем онлайн-калькуляторы на честность. Какие из них выдают более точные данные, какими проще и удобнее пользоваться? И стоит ли вообще доверять готовым алгоритмам или лучше все перепроверить самому?

Тестируем реальную мощность ПК

Перед проверкой калькуляторов сначала нужно определить реальную мощность ПК. Тестируем пару персональных компьютеров двумя способами:

  • Амперметром ACM91 измеряется ток по выходным линиям блока питания. Далее рассчитывается, затем суммируется мощность.
  • По входу блока питания (220 В) измеряется мощность. В этом случае делается поправка на КПД блока питания и используется как справочное значение.

ПК нагружались тестом стабильности от AIDA, видеокарта — дополнительно стресс-тестом от FurMark. Все компоненты ПК работали в штатном режиме, без разгонов. Для видеокарты была установлена максимальная производительность из предложенных производителем Profiles.

Конфигурации ПК1 и ПК2

Комплектующие

ПК 1

ПК 2

Материнская плата Asus Prime B360-Plus (ATX) Asus H81M-K (Micro-ATX)
Центральный процессор I5-8400 (TDP 65 Вт) I5-4460 (TDP 84 Вт)
Видеокарта GTX-1650 Super (100 Вт) Нет
Устройства хранения информации

SSD A-Data SX6000 Pro, 256 ГБ, М.2 2280

SSD Samsung 860 EVO, 250 ГБ, SATA
Оперативная память (RAM) DDR4 2 модуля по 8 ГБ DDR3 2 модуля по 4 ГБ
Дополнительные вентиляторы 2 корпусных Нет
Блок питания ZALMAN ZM400-LE 400 Вт DeepCool DE-530 400 Вт
Прочие устройства Нет Нет

Измеренная потребляемая мощность ПК

Условия измерений

ПК1

ПК2

U12CPU —линия питания процессора;

66 Вт

(I5-8400, TDP 65 Вт)

60 Вт

(I5-4460, TDP 84 Вт)

U12GPU — линия питания видеокарты;

53 Вт

-
U12MB — линия питания материнской платы;

60 Вт

12 Вт
U5 — линия 5 В;

7,5 Вт

1,8 Вт
U3.3 — линия 3.3 В;

2,5 Вт

2,5 Вт
U5STB — линия дежурного источника питания.

1,5 Вт

1,5 Вт
Суммарная на выходе БП по линиям питания

191 Вт

78 Вт
По входу БП (220 В)

225 Вт (КПД БП ~86%)

98 Вт (КПД БП ~80%)

Тесты онлайн-калькуляторов мощности

Калькулятор от Bequiet

https://www.bequiet.com/ru/psucalculator

Онлайн калькулятор от известного производителя солидных блоков питания Bequiet.

Разработчики калькулятора не стали мудрить и предусмотрели в калькуляторе расчет только по четырем основным компонентам: процессор, видеокарта, система и охлаждение.

Мощность потребления процессора определяется по его TDP.

Мощность видеокарты в соответствии с характеристиками от производителя. Список моделей внушительный, но нужной GTX 1650 Super в списке нет. Выбрал GTX 1660, которая потребляет на 20 Вт больше.

В разделе «Система» можно указать количество модулей памяти, устройств SATA и даже устройств PATA. Каждый модуль памяти добавляет 4 Вт к рассчитываемой мощности, каждое устройство SATA или PATA — по 15 Вт. В качестве устройства SATA я укажу свой SSD М.2, так как в калькуляторе отсутствует отдельное поле для указания таких устройств.

В разделе «Охлаждение» можно указать дополнительные вентиляторы в системе и (или) систему водяного охлаждения. Каждый вентилятор добавляет 5 Вт.

В калькуляторе предусмотрены еще две установки — «Использование USB 3.1 Gen 2 для передачи энергии» и «Планируете ли вы разгонять компьютер или использовать разогнанные компоненты».

Спецификация USB 3.1 Gen 2 в теории подразумевает возможность передачи до 100 Вт мощности. И действительно, если установить здесь галочку, то рассчитанная потребляемая мощность компьютера увеличится на 100 Вт.

Если установить галочку в разделе «Планируете ли вы разгонять компьютер», то калькулятор добавит 15 % к данным.

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Bequiet

Измеренная потребляемая мощность ПК

ПК1

198 Вт *

191 Вт

ПК2

107 Вт

78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

Калькулятор от Сoolermaster

https://www.coolermaster.com/power-supply-calculator

Потребляемая мощность процессора определяется калькулятором по его TDP.

Материнская плата указывается через форм-фактор. По этому параметру добавляется определенная мощность (ATX — 70 Вт, Micro-ATX — 60 Вт).

Видеокарт в списке мало. Я не обнаружил ни GTX1650 Super, ни GTX1660. Выбрал близкую по мощности GTX1650 (85 Вт).

Память выбирается по типу и объему. Например, одна плашка DDR4 объемом 8 ГБ добавляет 3 Вт.

Есть возможность добавить SSD по его объему. Выбор SSD на 250 ГБ добавляет 40 Вт, что явно многовато.

HDD указывается по скорости вращения шпинделя и форм-фактору. При этом HDD с 7200RPM и 3.5″ добавляет 15 Вт, что в среднем не далеко от реальности.

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Сoolermaster

Измеренная потребляемая мощность ПК

ПК1

281 Вт*

191 Вт

ПК2

188 Вт

78 Вт

*с добавлением 15 Вт на реально установленную GTX 1650 Super

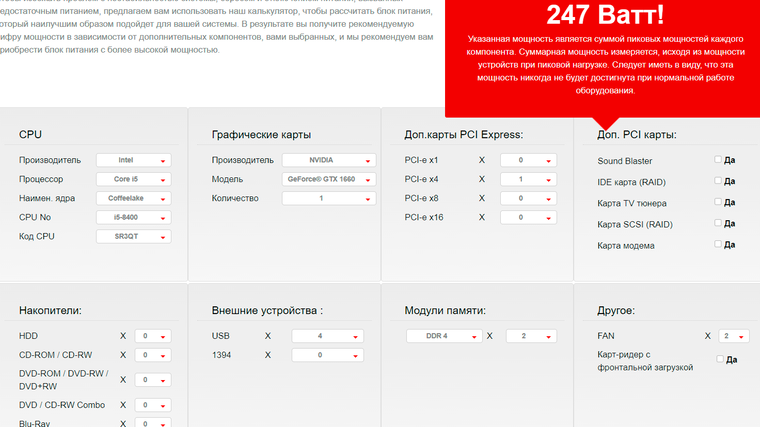

Калькулятор от MSI

https://ru.msi.com/calculator

Тут конфигурацию можно добавить уже более подробно, чем в двух предыдущих калькуляторах. Разработчики предлагают указывать устройства PCI, PCIe, внешние устройства USB и даже устройства с интерфейсом 1394 (FireWire) и карт-ридеры с фронтальной загрузкой.

Чтобы выбрать процессор, надо указать аж пять параметров — тут запрашивается даже его так называемый код. Мощность процессора также определяется по его TDP.

А вот SSD нет. С другой стороны, твердотельные накопители с разъемом SATA или М.2 можно условно указать в разделе «Доп. карты PCE Express» как устройство PCIe 3.0х1. Это даст 12 Вт прибавки.

Видеокарту GTX 1650 Super я опять не обнаружил в списке. Поэтому снова указал GTX 1660 и получил плюсом 120 Вт.

Каждое внешнее USB устройство добавляет 5 Вт. Одна плашка памяти DDR4 добавляет 3 Вт.

В калькуляторе есть раздел для устройств PCI. Например, SoundBlaster добавит 6 Вт, а RAID контроллер аж целых 20 Вт.

Калькулятор примечателен тем, что показывает рассчитываемую мощность сразу по мере ввода данных о комплектующих. Это позволяет оценивать вклад каждого компонента компьютера в общую потребляемую мощность.

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором MSI

Измеренная потребляемая мощность ПК

ПК1

227 Вт*

191 Вт

ПК2

126 Вт

78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

Калькулятор от Outervision

https://outervision.com/power-supply-calculator

В калькуляторе есть возможность выбора платформы, разработчики этот раздел почему-то назвали Motherboard. По умолчанию выбран Desktop, который сразу в расчет добавляет 110 Вт мощности. Эта мощность и будет являться резервом для всех неучтенных потребителей или режимов работы.

Мощность процессора, как и везде, определяется по его TDP.

Одна из особенностей калькулятора — учет параметров разгона процессора (частота и напряжение питания ядер) и видеокарты.

Память выбирается по типу и объему. Кстати, для памяти частоту разгона указать не получится, что выглядит немного не логично.

Предусмотрен выбор всевозможных устройств хранения, даже дисков с интерфейсом IDE. Есть и SSD M.2, который добавил аж 1 Вт мощности. Обширный список устройств с интерфейсом PCI и PCIe и большой выбор прочих устройств, от USB до светодиодной ленты.

В итоге получаем расчетную максимальную потребляемую мощность системы, рекомендуемую минимальную мощность блока питания (Recommended PSU Wattage) и рекомендуемую мощность источника бесперебойного питания — ИБП (Recommended UPS rating).

Результаты

Конфигурация ПК

Рассчитанная мощность калькулятором Outervision

Измеренная потребляемая мощность ПК

ПК1

308 (358) Вт*

191 Вт

ПК2

222 (272) Вт

78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

в скобках указана рекомендуемая минимальная мощность БП

Считать или не считать — выводы и результаты

Подведем итог. Сведем все результаты в одну таблицу.

Конфигурация ПК

Измеренная  мощность ПК

Калькулятор Bequiet

Калькулятор Сoolermaster

Калькулятор MSI

Калькулятор Outervision

ПК1

191 Вт 198 Вт 281 Вт 227 Вт 308 (358) Вт

ПК2

78 Вт 107 Вт 188 Вт 126 Вт 222 (272) Вт

Наиболее близкую к реальности мощность показывает калькулятор от Bequiet. Его разработчики рекомендуют использовать БП в режиме нагрузки от 50 до 80 %. Я бы остановился на рекомендации в 50 % — будет некий запас на комплектующие и те режимы работы, которые не учитывает калькулятор, плюс получим выигрыш в тишине. Тогда для рассматриваемой конфигурации ПК1 будет оптимальным использование БП мощностью 400 Вт. Может показаться, что этого маловато, но надо понимать, что калькулятор предполагает использование блоков питания от Bequiet.

Калькулятор Bequiet прост в использовании, но не учитывает множество устройств, которые могут быть установлены, а их потребление в сумме может быть очень даже весомым.

В калькуляторе от CoolerMaster добавлена возможность указывать типоразмер материнской платы. Это добавляет определенный резерв мощности, который может пригодиться для не учтенных комплектующих. Во всем остальном он схож с Bequiet и к нему можно применять те же рекомендации по выбору БП.

Калькулятор от CoolerMaster резервирует фиксированную мощность для неучтенных комплектующих и режимов работы.

Если в ПК присутствует много дополнительных устройств, то лучше все-таки использовать калькулятор от MSI или от Outervision. По результатам расчетов от MSI необходимо также выбирать БП с двукратным запасом.

А вот калькулятор Outervision выдает сразу рекомендуемую мощность БП. Для рассматриваемой конфигурации ПК1 калькулятор рекомендует БП мощностью 358 Вт. Округляем в большую сторону до ближайшей сотни — получаем 400 Вт.

При расчете можно учесть время использования компьютера за сутки. При этом калькулятор добавляет 5 % к рекомендуемой минимальной мощности блока питания, если ПК будет использоваться в режиме 24/7 против одного часа. Таким образом определяется некий запас надежности БП при круглосуточной работе ПК.

Калькулятор показывает предполагаемый ток по основным линиям БП, предлагает рассчитать экономию электроэнергии и финансовую выгоду при использовании БП с более продвинутыми сертификатами эффективности. Правда, применительно это только к БП от EVGA.

Калькулятор Outervision рассчитывает мощность источника бесперебойного питания (ИБП). Не забудьте указать диагональ используемого монитора.

Все калькуляторы грешат отсутствием некоторых моделей комплектующих. Наверное обычный пользователь не станет искать схожие по характеристикам модели, анализировать и сравнивать. Если возникнет такая проблема, то скорее всего он просто откажется от калькулятора и пойдет по форумам с вопросом какой БП выбрать.

Для таких юзеров есть и другие способы определения мощности БП. Например, можно ориентироваться на рекомендации производителей видеокарт. В частности, для GTX-1650 Super рекомендуется мощность БП 450 Вт, что в общем, соответствует значениям, которые получены при помощи калькуляторов с учетом рекомендаций.

Если же в ПК не используется отдельная видеокарта, то можно смело использовать современный блок питания с минимальной мощностью 300–400 Вт. Этого будет более чем достаточно для стандартной конфигурации настольного ПК.

Итог

Принимая во внимание поправки к программам, всеми перечисленными калькуляторами можно уверенно пользоваться. Результаты получаются вполне достоверными, а рекомендации по блокам питания — жизнеспособными. Для продвинутых пользователей больше подходит Outervision благодаря куче дополнительных опций и расширенным советам. Для владельцев ПК с минимальной конфигурацией можно использовать калькуляторы от Bequiet или Сoolermaster, хотя бы просто чтобы не запутаться. В любом случае онлайн-калькуляторы являются отличным инструментом для оценки потребляемой мощности вашего ПК и помогут в выборе блока питания или ИБП.

Как выбрать блок питания для компьютера можно почитать по ссылке.

Как проверить блок питания компьютера на работоспособность?
Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Сегодня мы узнаем, как правильно проверить компьютерный блок питания на исправность своими руками, какие существуют признаки неисправности и быстрые способы диагностики причин неполадок компонента

КАК ПРАВИЛЬНО ПРОВЕРИТЬ БЛОК ПИТАНИЯ КОМПЬЮТЕРА НА ИСПРАВНОСТЬ/HOW TO CHECK COMPUTER POWER SUPPLY FOR PROPER. ОСОБЕННОСТИ, ПРИЧИНЫ ПОЛОМОК, ДИАГНОСТИКА И РЕМОНТ


Добрый день, сегодня мы расскажем о том, как правильно проверить компьютерный блок питания на исправность своими руками, какие существуют распространенные признаки неисправности и как быстро диагностировать ту или иную причину неполадки компонента, а также, каким инструментом лучше пользоваться. Кроме того, при помощи скриншотов и видео для наглядности, мы продемонстрируем пошаговую инструкцию по установке неисправностей в блоке питания, которые непосредственно влияют общую работоспособность системного блока персонального компьютера.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт


Перед тем, как переходить к рассмотрению основных причин и способов обнаружения неполадок в блоке питания, пару слов стоит сказать о том, что же из себя представляет этот немаловажный компонент любого персонального компьютера. Блок питания – это специальное устройство, располагающееся в системном блоке, главной задачей которого является преобразование переменного напряжения в постоянное, и обеспечение питанием (током) различных компонентов компьютера (жесткий диск, приводы, видеокарта, материнская плата и другие составляющие).


                 Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонтКАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ ВНЕШНЮЮ ВИДЕОКАРТУ К НОУТБУКУ?


Говоря простыми словами, компьютерный блок питания выступает своего рода связующим звеном между электрической сетью и составными комплектующими персонального вычислительного устройства, поэтому в случае неисправности данного компонента, вся платформа компьютера просто не сможет функционировать, то есть она банально выйдет из строя.


Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонтЧТО ДЕЛАТЬ, ЕСЛИ ПЕРЕСТАЛ РАБОТАТЬ ДИНАМИК НА НОУТБУКЕ?


Итак, если после нажатия на системном блоке компьютера кнопки включения наш вычислительный девайс не подает никаких признаков жизни, то высока вероятность того, что проблема кроется именно в блоке питания. По крайней мере, первое с чего стоит начинать поиск причин в данном случае – это блок питания. Однако не все так страшно и бежать сразу в ремонтную мастерскую или компьютерный магазин за покупкой нового блока питания не стоит, сперва неплохо бы убедиться в том, что имеющийся компонент действительно неисправен

{banner_ssilki_adsense}

1. ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ

Наиболее распространенным признаком неполадок в блоке питания является отсутствие щелчка и звукового сигнала при нажатии пользователем на кнопку запуска компьютера, которая располагается на системном блоке устройства. Что касается причин поломок, то зачастую неполадки в блоке питания возникают в двух наиболее распространенных случаях.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт


Во-первых, из-за перепада напряжения в электрической сети, в следствии, чего показатели тока выходят за пределы рабочего диапазона блока питания. Данная причина является наиболее распространенной в постсоветских странах, поэтому многие специалисты настоятельно рекомендуют дополнительно приобретать блок бесперебойного питания, благодаря которому при падении или резком скачке напряжения в сети все наши комплектующие компьютера будут защищены от преждевременной поломки при их возможном перегорании.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт


Во-вторых, поломки могут быть связаны с низким качеством самого компьютерного блока питания, особенно это свойственно дешевым китайским брендам. Как мы знаем, многие пользователи считают блок питания вторичным компонентом персонального компьютера, что в какой-то степени является истиной, а потому выбирают это комплектующее по остаточному принципу.



Однако стоит помнить, что без блока питания наше вычислительное устройство просто не сможет работать, а при его низком качестве под серьезную угрозу попадают более дорогостоящие внутренние компоненты, на примере, материнской платы, видеокарты, оперативной памяти и другие приборы.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
В том случае, если мы не знаем, что конкретно стало причиной проблем в нормальной работе персонального компьютера, то в пользу неполадок с блоком питания устройства зачастую могут говорить определенные косвенные симптомы.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
Во-первых, если при нажатии на кнопку запуска компьютера не происходит никаких реакций со стороны вычислительного устройства (не горит световая индикация, нет звукового сопровождения, не начинают вращаться вентиляторы, которые расположены внутри корпуса), то это, как правило, свидетельствует об отсутствии напряжения в блоке питания.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
Во-вторых, если компьютер включается через раз, то это также может косвенно говорить о возможных проблемах, связанных с блоком питания, хотя бывают и исключения, например, такое явление иногда происходит, из-за запавшей кнопки запуска или нестабильного сигнала от шлейфов, подключенных к компонентам компьютера, однако насторожиться все же стоит.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
В-третьих, вычислительное устройство может включаться, но по прошествии некоторого времени самостоятельно отключаться, не дождавшись полной загрузки операционной системы. Хотя стоит понимать, что иногда такая модель поведения компьютера также свойственна при сильных перегревах.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
В-четвертых, из-за чрезмерно высоких температур и запыленности системного блока, компьютер также может не запускаться. Опять же данный момент зачастую свидетельствует о перегреве, что в свою очередь очень опасно для целостности и общей работоспособности комплектующих персонального компьютера.


Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонтКЛАССИФИКАЦИЯ СОВРЕМЕННЫХ ВЫЧИСЛИТЕЛЬНЫХ УСТРОЙСТВ


На сегодняшний день, способов диагностики работы блока питания всего несколько, причем все они сводятся к проверке напряжения, его диапазона и внешнему осмотру компонента. А теперь давайте более подробно поговорим о каждом способе диагностики компьютерного блока питания в отдельности. Для этого мы рассмотрим пошаговую инструкцию по устранению проблем, связанных с возможной неисправностью узла, чтобы начинающие пользователи вычислительных устройств могли самостоятельно проверять состояние своих блоков питания.

2. ДИАГНОСТИКА БЛОКА ПИТАНИЯ: ПОШАГОВАЯ ИНСТРУКЦИЯ ПО ОБНАРУЖЕНИЮ НЕИСПРАВНОСТИ

Первое с чего мы начнем – это проверка подачи напряжения блоком питания на компоненты системного блока. Мы должны помнить, несмотря на то, что компьютер не подает признаков жизни, первоначально нужно отключить его от сети, ведь блок питания функционирует с рабочим напряжением в 220 Вольт, которое крайне опасно для организма человека. После отключения устройства от сети мы должны в строгой последовательности и предельно аккуратно проделать определенные действия.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Последовательность действий по проверке подачи напряжения блоком питания:


Во-первых, открываем боковую крышку системного блока и отсоединяем блок питания. Перед тем, как производить отсоединение компонента, желательно сфотографировать подключенные провода к блоку, так как в противном случае, если мы являемся новичком в сборке компьютерного железа, нам будет непросто подсоединить его обратно, в следствии чего, придется вызывать специалиста или нести системник в сервисный центр. Справочно заметим, что неправильные действия по обратной сборке могут привести к потере смысла в самостоятельной ликвидации проблем, связанных с неработающим блоком питания.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
Во-вторых, вооружаемся стандартной канцелярской скрепкой или любым другим элементом схожим по диаметру с проволокой. Затем сгибаем проволоку, если нет под рукой скрепки, в виде латинской буквы “U” и держим ее в руках.
Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
В-третьих, находим шлейф (жгут) из 20 или 24 идущих подряд проводов, при помощи которых блок питания подключается к материнской плате и вставляем нашу скрепку в разъемы зеленого и черного проводов, как показано на изображении ниже. Теперь нам нужно крепко и надежно зафиксировать скрепку, чтобы контакт был максимально плотным, так как в противном случае, мы можем преждевременно лишиться блока питания, не получив при этом желаемого результата из-за невнимательности.Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
В-четвертых, нужно подать питание на проверяемый блок питания. В том случае, если компонент системного блока исправный, то в нем должен завертеться вентилятор.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт


Однако нужно понимать, что даже если вентилятор блока питания заработает, то это все равно не дает нам стопроцентных гарантий, относительно полной исправности компонента, но зато он как минимум включается. Для полномасштабной проверки работоспособности блока питания, большинство специалистов рекомендуют проводить тест компонента с применением такого прибора, как вольтметр.


Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонтЧТО ТАКОЕ МАТЕРИНСКАЯ ПЛАТА. ХАРАКТЕРИСТИКИ И ФУНКЦИОНАЛ


Важно помнить, что любую проверку правильности работы блока питания системника необходимо проводить только тогда, когда наш персональный компьютер полностью отключен от электрической сети. Итак, первым делом открываем боковую крышку системника и отсоединяем блок питания, точно также, как мы это делали в ранее описанном способе. Затем находим шлейф с количеством проводов в 20 или 24 единицы, в зависимости от модели компонента. В этот раз нам понадобятся разъемы черного, красного, розового и желтого проводов.

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт
После того, как нужные провода найдены, запускаем блок питания и пытаемся измерить выходное напряжение при помощи заранее подготовленного вольтметра, он же тестер напряжения. Справочно заметим, что эталонные показатели напряжения проводов должны быть следующими: в черном и розовом – 3,3 Вольта, в черном и красном – 5 Вольт, в черном и желтом – 12 ВольтКак проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

По утверждениям специалистов допускается погрешность в обе стороны, но не более 5 процентов. В том случае, если данные показатели успешно достигаются, то это означает, что наш блок питания находится в исправном состоянии и причина неполадок кроется не в нем.


Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонтКАК ПРАВИЛЬНО ВЫБРАТЬ НОУТБУК? ОСОБЕННОСТИ И КРИТЕРИИ ВЫБОРА


Также немаловажным способом установления истинных причин неполадок в блоке питания является визуальный осмотр его внутренних элементов. Для проведения визуального осмотра, необходимо после отключения питания персонального компьютера и отсоединения блока питания от корпуса системника, как мы это делали в ранее описываемых способах, теперь нам понадобится его еще разобрать (справочно: как правило, металлический короб блока скрепляется при помощи четырех стандартных винтов).

В визуальной диагностике блока питания очень важно внимательно осматривать все элементы компонента на механические повреждения. Так, например, в нем не должно быть вздутых конденсаторов, вентилятор должен иметь свободное пространство для вращения, а если в блоке питания скопилась излишняя пыль, то ее нужно немедленно удалить c помощью пылесоса

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

В том случае, если конденсаторы все же вышли из строя, то мы можем самостоятельно без особого труда их перепаять на новые с тем же номиналом, а вентилятор, например, можно попробовать смазать или в случае неудачи заменить на новый

Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагн
Как проверить блок питания компьютера на работоспособность

Как проверить блок питания компьютера на работоспособность

Вы, как и большинство пользователей персональных компьютеров, уже наверняка сталкивались с различными проблемами, связанными с выходом из строя каких-либо жизненно важных компонентов конфигурации. Как раз к таким деталям напрямую относится блок питания ПК, имеющий свойство ломаться при недостаточно высоком уровне ухода со стороны хозяина.

В рамках данной статьи мы рассмотрим все актуальные на сегодняшний день методы проверки элементов электропитания ПК на работоспособность. Более того, мы также частично затронем аналогичную проблему, встречающуюся у пользователей ноутбуков.

Проверяем работоспособность блока питания

Как нами было сказано выше, БП компьютера, вне зависимости от прочих компонентов сборки, является важной деталью. Вследствие этого поломка данной состоящей может привести к полному выводу из строя всего системного блока, отчего диагностика существенно затрудняется.

Если ваш ПК не включается, возможно, виноват вовсе не БП – помните об этом!

Вся сложность диагностики подобного рода компонентов заключается в том, что отсутствие питания в ПК может быть вызвано не только БП, но и другими составляющими. Особенно это касается центрального процессора, поломки которого проявляются в огромном разнообразие последствий.

Процесс просмотра технических характеристик компьютера

Рекомендуем заранее позаботиться о том, чтобы выяснить модель установленного устройства.

Читайте также: Как узнать технические характеристики ПК

Как бы то ни было, диагностировать проблемы в работе устройства электропитания на порядок проще, нежели при неисправностях других элементов. Обусловлено такое заключение тем, что рассматриваемый компонент является единственным возможным источником энергии в компьютере.

Способ 1: Проверка источника электропитания

Если вы в какой-либо момент эксплуатации вашего ПК обнаружили его в нерабочем состоянии, нужно сразу же проверить наличие электроэнергии. Убедитесь, что сеть полностью исправна и удовлетворяет требованиям блока питания.

Иногда могут возникать перепады электроэнергии, однако в этом случае последствия ограничиваются самостоятельным выключением ПК.

Визуальный осмотр нерабочих компонентов в компьютере

Читайте также: Проблемы с самостоятельным выключением компьютера

Не будет лишним перепроверить шнур подключения БП к сети на предмет видимых повреждений. Оптимальным методом проверки будет попытка подключения используемого провода питания к другому полностью рабочему ПК.

Процесс осмотра кабеля питания от компьютера

В случае использования ноутбука действия по исключению наличия проблем с электроэнергией полностью аналогичны описанному выше. Единственным отличием тут является то, что в случае неисправностей с кабелем переносного компьютера его замена обойдется на порядок дороже, нежели при проблемах полноценного ПК.

Процесс осмотра сетевого адаптера от ноутбука

Немаловажно тщательно осмотреть и проверить источник питания, будь то розетка или сетевой фильтр. Все последующие разделы статьи будут нацелены конкретно на блок питания, так что крайне важно заранее решить все трудности с электроэнергией.

Способ 2: Использование перемычки

Данный метод идеально подойдет для начального тестирования БП на предмет его работоспособности. Однако стоит заранее сделать оговорку на то, что если вы никогда ранее не вмешивались в работу электроприборов и не до конца понимаете принцип работы ПК, лучшим выходом будет обращение к техническим специалистам.

При возникновении каких-либо осложнений вы можете подвергнуть свою жизнь и состояние БП серьезной опасности!

Процесс осмотра общего вида блока питания компьютера

Вся суть этого раздела статьи заключается в использовании вручную сделанной перемычки для последующего замыкания контактов блока питания. Тут же важно обратить внимание, что метод пользуется широкой популярностью среди пользователей и это, в свою очередь, может сильно помочь при возникновении каких-либо несоответствий с инструкцией.

Прежде чем переходить непосредственно к описанию способа, вам потребуется заранее разобрать компьютер.

  1. Отключите все источники электроэнергии от ПК.
  2. Процесс отключения компьютера через выключение сетевого фильтра

  3. Используя стандартный набор инженерных инструментов, откройте корпус ПК.
  4. Процесс полного разбора компьютера

  5. В идеале вам следует снять блок питания, однако можно обойтись и без этого.
  6. Процесс снятия блока питания ноутбука компьютера

  7. Отключите от материнской платы и прочих компонентов сборки все подключенные провода.
  8. Успешно отключенный блок питания компьютера

    Желательно как-либо запечатлеть вид подключенных элементов, чтобы в будущем не возникло излишних проблем.

  9. Подготовьте рабочее место для дальнейших манипуляций над основным разъемом.

Процесс отключения основного кабеля блока питания от материнской платы

Вы можете узнать немного больше об отключении БП из специальной статьи.

Читайте также: Как подключить блок питания к материнской плате

Разобравшись со вступлением, можно переходить к диагностике путем использования перемычки. И тут же сразу надо заметить, что по сути данный способ нами был уже ранее описан, так как был создан в первую очередь для возможности запуска БП без использования материнской платы.

Процесс запуска блока питания без использования материнской платы

Подробнее: Как включить блок питания без материнки

Ознакомившись с приведенной нами методикой запуска БП, после подачи электроэнергии вам следует уделить внимание вентилятору. Если основной кулер устройства не подает признаков жизни, можно смело делать заключение о неработоспособности.

Процесс использования блока питания компьютера без материнской платы

Сломанный блок питания лучше всего заменить или отдать на починку в сервисный центр.

Читайте также: Как выбрать БП для компьютера

Если после запуска кулер работает исправно, а сам БП издает характерные звуки, можно сказать с большой долей вероятности, что устройство находится в рабочем состоянии. Однако даже при таких обстоятельствах гарантия проверки далека от идеальной и потому рекомендуем сделать более углубленный анализ.

Способ 3: Использование мультиметра

Как видно непосредственно из названия метода, заключается способ в использовании специального инженерного прибора «Мультиметра». Вам прежде всего потребуется обзавестись подобным измерителем, а также изучить основы его использования.

Процесс подготовки мультиметра перед диагностикой блока питания

Обычно среди опытных пользователей мультиметр именуется как тестер.

Обратитесь к предшествующему способу, выполнив все предписания по тестированию. После этого, убедившись в работоспособности и сохраняя открытый доступ к главному кабелю блока питания, можно переходить к активным действиям.

  1. Сначала необходимо выяснить, какой конкретно разновидности кабель используется в вашем компьютере. Всего их существует два вида:
  • 20-пиный;
  • 24-пиный.
  • Произвести вычисление вы можете благодаря прочтению технической спецификации блока питания или подсчитав количество контактов основного разъема вручную.
  • Процесс осмотра технической спецификации блока питания компьютера

  • В зависимости от разновидности провода, рекомендованные действия несколько меняются.
  • Процесс осмотра коннектора от блока питания

  • Подготовьте небольшой, но достаточно надежный провод, который далее потребуется для замыкания определенных контактов.
  • Процесс подготовки скрепки для замыкания контактов блока питания

  • Если вами используется 20-пиный коннектор БП, следует замкнуть 14 и 15 контакты между собой при помощи кабеля.
  • Процесс замыкания контактов на коннекторе блока питания компьютера

  • Когда блок питания оснащен 24-пиным разъемом, нужно замкнуть 16 и 17 контакты, также используя ранее подготовленный кусочек провода.
  • Процесс замыкания контактов на 24-пином коннекторе блока питания компьютера

  • Выполнив все в точности по инструкции, подключите БП к электросети.
  • Процесс активации блока питания компьютера

  • При этом проследите, чтобы к моменту подключения блока питания к сети, с проводом, а точнее его неизолированными концами, ничего не пересекалось.
  • Не забывайте использовать защиту для рук!

    Как и в раннем методе, после подачи электроэнергии БП может не запуститься, что напрямую указывает на неисправности. Если же кулер все же заработал, можно приступать к более детальной диагностике, путем использования тестера.

    1. Для упрощения понимания мы возьмем за основу цветовую схему контактов, в соответствии с их ролью.
    2. Процесс использования схемы распиновки коннектора блока питания

    3. Измерьте уровень напряжения между оранжевым и черным проводом. Представленный вам показатель не должен превышать значения 3.3 В.
    4. Процесс измерения напряжения между черным и оранжевым

    5. Выполните проверку напряжения между фиолетовым и черным контактом. Итоговое напряжение должно быть равно 5 В.
    6. Процесс измерения напряжения между черным и фиолетовым

    7. Произведите тестирование красного и черного провода. Здесь, как и ранее, должно быть напряжение до 5 В.
    8. Процесс измерения напряжения между черным и красным

    9. Необходимо также выполнить замер между желтым и черным кабелем. В данном случае финальный показатель должен быть равен 12 В.
    10. Процесс измерения напряжения между черным и желтым

    Все приведенные значения являются округлением настоящих показателей, так как незначительные отличия все же могут быть ввиду тех или иных обстоятельств.

    Завершив выполнение наших предписаний убедитесь, что полученные данные соответствуют нормативу уровня напряжения. Если вами были замечены достаточно весомые отличия, блок питания можно считать частично неисправным.

    Уровень напряжения, подаваемый к материнке, является независимым от модели БП.

    Так как сам по себе БП является довольно сложным компонентом персонального компьютера, для починки лучше всего обратиться к специалистам. Особенно это касается пользователей, плохо знакомых с работой электрических устройств.

    Помимо сказанного, мультиметр вполне может пригодиться в процессе проверки сетевого адаптера ноутбука. И хотя поломки данной разновидности БП являются редкостью, все вами могут быть обнаружены проблемы, в частности при эксплуатации ноутбука в довольно жестких условиях.

    1. Отсоедините от ноута сетевой штекер, не отключая сам адаптер от высоковольтной сети.
    2. Процесс отключения адаптера электропитания от ноутбука

    3. Предварительно переключив прибор для вычисления уровня напряжения в вольты, выполните измерение.
    4. Процесс подготовки мультиметра перед диагностикой адаптера ноутбука

    5. Выяснить степень нагрузки необходимо между средним и боковым контактом, в соответствии с представленным нами скриншотом.
    6. Процесс измерения уровня напряжения на штекере адаптера ноутбука

    7. Итоговый результат тестирования должен быть в районе 9 В, с возможными незначительными отклонениями.
    8. Процесс снятия показателей уровня напряжения с адаптера ноутбука

    Модель ноутбука на уровень подаваемой электроэнергии совершенно никак не влияет.

    В случае отсутствия указанных показателей, вам необходимо еще раз внимательно изучить сетевой кабель, как было нами сказано в первом методе. При отсутствии видимых дефектов помочь может только полная замена адаптера.

    Способ 4: Использование тестера блока питания

    В этом случае вам для анализа понадобится специальный прибор, созданный для тестирования БП. Благодаря такому устройству вы можете подключить контакты компонентов ПК и получить результаты.

    Стоимость такого тестера, как правило, несколько ниже, нежели у полноценного мультиметра.

    Обратите внимание на то, что непосредственно само устройство может существенно отличаться от приведенного нами. И хотя тестеры блоков питания бывают разных моделей, отличающихся внешне, принцип работы всегда одинаков.

    1. Прочтите спецификацию используемого вами измерителя, чтобы избежать трудностей.
    2. Процесс изучения инструкции к тестеру блока питания компьютера

    3. К 24-пиному разъему на корпусе подключите соответствующий провод от БП.
    4. Процесс подключения основного кабеля к тестеру блока питания компьютера

    5. В зависимости от личных предпочтений подключите прочие контакты к специальным разъемам на корпусе.
    6. Процесс подключения дополнительных проводов к тестеру блока питания компьютера

    7. Рекомендуется в обязательном порядке задействовать Molex-коннектор.
    8. Переход к началу измерения напряжения блока питания с помощью тестера

      Желательно также добавить напряжение от жесткого диска, используя интерфейс SATA II.

    9. Воспользуйтесь кнопкой питания измерительного прибора, чтобы снять показатели работы БП.
    10. Процесс начала измерения напряжения с помощью тестера блока питания

      Возможно, кнопку потребуется ненадолго зажать.

    11. На экране устройства вам будут представлены итоговые результаты.
    12. Процесс снятия показателей уровня напряжения с тестера блока питания

    13. Основными из показателей являются лишь три:
    • +5V – от 4.75 до 5.25 В;
    • +12V – от 11.4 до 12.6 В;
    • +3.3V – от 3.14 до 3.47 В.

    Если ваши итоговые измерения ниже или выше нормы, как и было сказано ранее, блок питания требует немедленной починки или замены.

    Способ 5: Использование системных средств

    В том числе случаев, когда БП все еще находится в рабочем состоянии и позволяет без особых трудностей запускать ПК, можно выполнить диагностику неисправностей системными средствами. При этом заметьте, что проверка является обязательной только тогда, когда в поведении компьютера заметны явные проблемы, например, самопроизвольное включение или отключение.

    Решение проблем с автоматическим включением компьютера

    Читайте также: ПК включается сам по себе

    Чтобы выполнить диагностику, вам потребуется программное обеспечение специального назначения. Детальный обзор наиболее актуальных программ нами был сделан в соответствующей статье.

    Использование средств общей диагностики компонентов компьютера

    Читайте также: Софт для проверки ПК

    Прежде чем перейти к самой инструкции, вам следует понять, что вычисление проблем с БП происходит посредством снятия показателей с вашего устройства и последующей максимальной нагрузкой источника питания. Таким образом, предпринимаемые действия могут повлечь за собой плачевные последствия.

    1. Запустите программу для тестирования компонентов компьютера и внимательно изучите представленные показатели.
    2. Процесс использования программы для диагностики компьютера

    3. Перейдите на специальный сайт, где необходимо заполнить все представленные поля в соответствии с данными из средства диагностики.
    4. Заполнение основных полей на сайте сервиса Power Supply Calculator

      Перейти к сайту Power Supply Calculator

    5. В блоке «Results» нажмите кнопку «Calculate», чтобы получить рекомендации.
    6. Переход к результатам проверки оборудования на сайте сервиса Power Supply Calculator

    7. Если установленный и рекомендованный БП не соответствуют друг другу по части напряжения, лучше всего отказаться от затеи дальнейшего тестирования и обзавестись подходящим устройством.
    8. Процесс получения результатов тестирования на сайте сервиса Power Supply Calculator

    В том случае, когда мощности установленного блока питания более чем достаточно для максимальной нагрузки, можно приступать к тестированию.

    Процесс проверки общей производительности компьютера

    Читайте также: Измеряем производительность компьютера

    1. Скачайте с официального сайта программу OCCT, благодаря которой можно спровоцировать максимальную нагрузку ПК.
    2. Успешно скачанная программа OCCT с официального сайта

    3. Запустив скачанный и установленный софт, перейдите на вкладку «Power Supply».
    4. Переход на вкладку Power Supply в программе OCCT на компьютере

    5. По возможности установите выделение напротив пункта «Использовать все логические ядра».
    6. Включение проверки логических ядер в программе OCCT на компьютере

    7. Кликните по кнопке «ON», чтобы начать диагностику.
    8. Запуск тестирования компьютера при максимальной нагрузке в OCCT

    9. Процесс проверки может длиться весьма значительный промежуток времени, вплоть до часа.
    10. В случае наличия каких-либо трудностей диагностика будет прервана вследствие автоматической перезагрузки или выключения ПК.
    11. Успешно полученные данные о производительности компьютера

    12. Возможны также и более серьезные последствия, в виде выхода из строя каких-то элементов или синего экрана смерти (BSOD).

    Если вами используется портативный компьютер, подобного рода проверку нужно выполнять с особой осторожностью. Связано это с тем, что рабочие элементы сборки ноутбука не предрасполагают к сильным нагрузкам.

    На этом способ можно считать законченным, так как при успешном завершении проверки все подозрения на неисправности БП можно смело снять.

    В завершение статьи нужно отметить, что в целом в сети присутствует достаточно большое количество информации по диагностике и починке блока питания. Благодаря этому, а также нашей помощи посредством комментариев, вы сможете с легкостью узнать в каком состоянии находится ваш БП и компьютер в целом.

    Успешно полученные данные о производительности компьютераМы рады, что смогли помочь Вам в решении проблемы.
    Успешно полученные данные о производительности компьютераОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
    Помогла ли вам эта статья?
    ДА НЕТ
    [Инструкция] Как Проверить Блок Питания Компьютера
    Как проверить блок питания компьютераКак проверить блок питания компьютера

    Как проверить блок питания компьютера

    Если ваш компьютер часто зависает или постоянно требует перезагрузку, или не включается совсем, то возможная причина таких неполадок — неисправность блока питания.

    Блок питания снабжает электроэнергией все компоненты корпуса компьютера. Он трансформирует поступающее переменное напряжение в постоянное.

    Содержание:

    Симптомы неисправности

    Читайте также:   ТОП-12 Программ для диагностики компьютера: описание зарекомендовавших себя программных инструментов

    Внутреннее устройство системного блока компьютераВнутреннее устройство системного блока компьютера

    Внутреннее устройство системного блока компьютера

    Можно выделить ряд признаков, характерных для неисправной работы элемента питания. Блок питания не работает в нужном режиме при следующих условиях:

    • Нажатие кнопки включения не приводит к началу работы системного блока. Нет светового и звукового ответа на включение. Кулеры не вращаются. В такой ситуации возможна неисправность блока питания или вероятно наличие разрывов в проводах, слабой подачи переменного тока из сети;
    • Компьютер не включается с первого раза. Проблема либо в блоке питания, либо в неплотном соединении разъемов, либо в неисправности кнопки включения;
    • Компьютер без видимой причины выключается на этапе загрузки операционной системы. Поводом для этого может служить прерывистая передача напряжения от блока питания на другие компоненты компьютера. Эта неисправность также может говорить о перегреве блока питания и, как следствие, происходит его принудительное отключение.
    • Наличие «синего» экрана.
    • Присутствие запаха гари.
    back to menu ↑

    Осмотр блока

    Читайте также: [Инструкция] Тестируем производительность компьютера: используем популярные программы +Отзывы

    Где находится блок питанияГде находится блок питания

    Где находится блок питания

    Проверка правильности работы блока питания компьютера предполагает проведение определенных манипуляций под напряжением. Будьте предельно осторожными во избежание несчастных случаев. Перед началом проверки осмотрите целостность каждого кабеля. Не касайтесь деталей мокрыми незащищенными руками.

    1Визуальная проверка блока питания.

    Это первый и самый простой способ проверки.

    • Открутите 4 (или 6) винтов, отсоедините блок от корпуса компьютера;
    • Открутите винты, которые находятся в корпусе блока, и разберите его;
    • Тщательно осмотрите микросхему блока питания. Обратите пристальное внимание на конденсаторы.
    Вздутые электролитические конденсаторы блока питанияВздутые электролитические конденсаторы блока питания

    Вздутые электролитические конденсаторы блока питания

    Если среди них есть вздутые, то защита блока питания неисправна. Необходима срочная замена деталей.

    Если неполадки в конденсаторах не найдены, то рекомендуем удалить пыль из блока питания, смазать вентилятор и собрать устройство, а после попробовать подключить компьютер.

    back to menu ↑

    Проверка питания

    Читайте также:  ТОП-15 Программ для проверки жесткого диска на ошибки и битые сектора | Windows (7/8/10)

    Эта проверка осуществляется путем включения блока питания без присоединения к материнской плате.

    • Отключите компьютер. Затем выключите переключатель на задней стенке блока питания компьютера.
    • Уберите крышку компьютера. Отключите блок питания от других частей компьютера. Отсоедините каждый кабель. Обязательно запомните или сфотографируйте порядок присоединения всех элементов, чтобы потом подключить все кабели обратно.
    • Возьмите кабель питания материнской платы, который идет от блока питания. Найдите зеленый провод.
    Кабель материнской платыКабель материнской платы

    Кабель материнской платы

    • Его необходимо замкнуть с любым из черных проводов. Сделайте это с помощью скрепки или небольшого куска провода.
    Замкнуть зеленый провод с любым чернымЗамкнуть зеленый провод с любым черным

    Замкнуть зеленый провод с любым черным

    • Подключите к блоку питания какое-либо устройство. К примеру, старый ненужный жесткий диск. Это нужно для придания блоку питания определенной нагрузки, отсутствие которой может привести к поломке блока.
    • Подключите блок питания к сети и нажмите кнопку включения на корпусе блока.

    Если вентилятор начал вращаться, значит, блок питания работает.

    Даже если этот способ проверки показал, что блок питания работает, это не значит, что он полностью исправен.

    back to menu ↑

    Проверка с помощью мультиметра

    Читайте также:  ТОП-15 Лучших программ для восстановления данных с флешки | 2019

    МультиметрМультиметр

    Мультиметр

    Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

    • Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
    • Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
    • Возьмите мультиметр — это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
    • Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
    • Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.
    Вводим щупы тестера в разъемы контактовВводим щупы тестера в разъемы контактов

    Вводим щупы тестера в разъемы контактов

    Работоспособный блок питания будет выдавать следующие значения напряжения:

    • 3 Вольт для оранжевого провода;
    • 5 Вольт для красного провода;
    • 12 Вольт для желтого провода.

    Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

    Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

    back to menu ↑

    Программная проверка

    Читайте также:  Проверка оперативной памяти: Основные способы для всех операционок | 2019

    Можно провести проверку работы блока питания с помощью специализированной программы SpeedFan.

    Эта утилита проверяет температуру и силу напряжения блока питания.

    При индикации температуры блока питания, эта программа оперирует внутренним термодиодом.

    Это позволяет более точно определять температуру.



    Программа SpeedFanПрограмма SpeedFan

    Программа SpeedFan

    Скачать
    • Универсальная программа для теста. Если при этом блок питания не перегрелся, значит проблем нет. Примечательно, что программа во время нагрева нагружает не только процессор, но и видеокарту. Вы можете выставить собственный мониторинг напряжений и температур.ирования блока питания — S&M. Данная утилита сильно нагружает процессор, провоцируя максимальный нагрев устройств.

    Тестирование с помощью данной утилиты может вызвать перегрев устройства и поломку, если комплектующие низкого качества.

    Программа S&MПрограмма S&M

    Программа S&M

    Скачать back to menu ↑

    Проверка блока питания с помощью программы OCCT

    Читайте также:  ТОП-12 Лучших блоков питания для вашего компьютера | Обзор актуальных моделей в 2019 году

    Эта утилита также провоцирует максимальную нагрузку на элементы системы.

    Программу не рекомендуется использовать на слабых или недорогих системах.

    Внутри утилиты представлены несколько вкладок, отвечающих за видеокарту, процессор, блок питания. Вам стоит только выбрать нужную.

    Программа OCCTПрограмма OCCT

    Программа OCCT

    Скачать

    back to menu ↑ back to menu ↑

    Советы по эксплуатации БП

    Необходимо следовать определенным правилам безопасного использования блока питания компьютера, чтобы его тестирование не стало частым процессом.

    • Следите за тем, надёжно ли и жёстко закреплён блок питания.
    • При инсталляции комплектующих большей мощности соответственно растет нагрузка и на блок. Нужно обязательно удостовериться, что проводниковые и полупроводниковые компоненты не будут испытывать перегрев.
    • Еще на этапе покупки компьютера, выберете блок питания с запасом мощности.
    • Обеспечьте и всегда проверяйте постоянство переменного напряжения.
    • Продумайте защиту от незапланированного выключения. Просто установите бесперебойник.
    • Следите за исправной работой вентилятора, от которого зависит охлаждение блока питания.
    • Систематически чистите и меняйте смазку в системе питания.

    Выше сказанное, к сожалению, не дает гарантии, что ваш компьютер застрахован от поломки.

    Старайтесь проводить тестирование при любом подозрении на неисправность блока питания. В этом случае шанс починить неисправность гораздо выше.

    Мы рассмотрели несколько способов того, как проверить блок питания на работоспособность. Это возможно осуществить самостоятельно, имея при себе элементарные знания по электронике.

    Не забудьте сохранить нашу статью в закладки, чтобы инструкция Как провести проверку блока питания всегда была под рукой.

    back to menu ↑
    ВИДЕО: Как проверить блок питание компьютера? Проверка и диагностика БП

    8.2 Total Score

    Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

    Актуальность информации

    8

    Доступность применения

    9

    Раскрытие темы

    7.5

    Добавить свой отзыв

    Проверяем блок питания вашего ПК.

    Проверяем блок питания вашего ПК.

    Блок питания вышел из строя или нет? Вам хотелось бы узнать об этом?

    Основные признаки неисправности блока питания компьютера:

    • компьютер не падает признаков жизни, не горят лампочки (светодиоды),
    • не крутятся вентиляторы, жесткие диски и не стартует системная плата,
    • не появляется изображение на мониторе,
    • компьютер стартует и через некоторое время снова выключается.

    Это только некоторые признаки неисправности блока питания, но и при таких признаках блок питания может оказаться вполне исправным и рабочим.

    Итак, как же понять исправен блок питания или нет.

    Ваш компьютер не включается.

    Проверка подачи напряжения блока питания.

    Проверить визуально работоспособность вашего блока питания компьютера  можно в домашних условиях, не прибегая к услугам квалифицированного мастера.

    Для начала прочитайте все ниже описанные рекомендации, оцените свои силы и знания, а затем приступайте к проверке работоспособности вашего блока питания.

    1. Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным напряжением – 220 вольт. Рекомендую вначале обесточить ваш блок питания, а соответственно весь компьютер.
    2. Откройте крышку вашего компьютера. Отсоедините все провода вашего блока питания. Для того чтоб потом правильно все собрать, запомните, как все было подключено, а лучше сфотографируйте. (Перепутать подключение достаточно сложно, все разъемы имеют разную форму, если они одинаковы, то они взаимозаменяемы.)
    3. Теперь нам необходимо подготовить металлическую перемычку, вполне подойдет канцелярская скрепка, металлическая. Так же можно взять кусок проволоки подходящего диаметра, без изоляции.
    4. Теперь возьмем шлейф проводов, идущий от блока питания из 20/24 проводов. Этот шлейф проводов подключается к системной плате компьютера разъемом на 20/24 контакта. Он там один такой большой и его вы перепутать не сможете.
    5. Теперь в разъеме находим провод зеленого цвета (он там единственный) и соединяем, заранее подготовленной скрепкой, с черным проводом (с любым черным проводом). Как правило, один черный провод всегда расположен рядом с зеленым. Соединение должно быть надежно зафиксировано и иметь хороший контакт.

    блок питания

    Таким образом, вы проверите визуально, запускается и работает ли ваш блок питания, если блок питания работает и вентилятор исправен, то последний будет вращаться.

    Этот способ не гарантирует, что ваш блок питания рабочий, это говорит только о том, что он включается и падает напряжение.

    Для более точной диагностики вам понадобится измерить выходное напряжение под нагрузкой.

    Нам понадобится прибор для измерения выходного напряжения, если его у вас нет, то попробуйте спросить у друзей или знакомых, так же его можно купить, это решать вам. Возможно, на этом этапе вы остановитесь и решите воспользоваться услугами опытного мастера или знакомого. Во всяком случае дальнейшие действия не требую знания особых навыков, а необходимо иметь только прибор для измерения напряжения.

    Итак, вы решили проверить выходное напряжение и выполнили выше описанные пункты. Теперь вам предстоит учесть важный фактор работы блока питания, для получения правильных показаний блок питания должен находиться под нагрузкой.

    Как  нагрузить блок питания?

    В идеале включить компьютер. Все провода подключить на место, как должно быть и проверять при включенном компьютере, при этом нагрузив компьютер, например какой-нибудь программой.

    Измерение выходного напряжения без нагрузки даст большую погрешность.

    Ну а теперь, если все пункты, указанные выше, выполнены, приступим к измерению.

    Итак напряжение измеряем в трех точках.

    — Черный и розовый провод – 3,3 вольта, должно находиться в пределах 3,14 — 3,47в;

    — Черный и красный провод – 5 вольт, должно находится в пределах 4,75 – 5,25в;

    — Черный и желтый провод – 12 вольт, должно находится в пределах 11,4 – 12,6в.

    Так же важен визуальный осмотр вашего блока питания. Откройте крышку блока питания и почистите его от пыли, если необходимо смажьте вентилятор и осмотрите плату. Как правило, после длительных месяцев, лет работы в блоке питания выходят из строя конденсаторы. Визуально это определить просто, вышедшие из строя конденсаторы, как правило, вздуваются и это сразу видно, из надрезов сверху начинает течь коричневая жидкость или они уже вздулись, стали неправильной формы — округлые.

    конденцатор блока питания

    Ремонтировать блок питания или заменить весь его целиком решать уже вам, но как правило я рекомендую просто заменить на новый и спокойно пользоваться вашим компьютером еще как минимум 1 год, в течении гарантийного срока нового блока питания.

    Всем Удачи!

    Как узнать, если источник питания вашего компьютера (PSU) вышел из строя Также как и для жестких дисков, это не вопрос того, когда и почему. В этой статье вы узнаете, как они терпят неудачу, каковы некоторые из распространенных симптомов и как диагностировать проблему.

    Так, что такое блок питания, в любом случае?

    Внутри компьютера блок питания - это устройство, которое преобразует переменное электричество (электричество от вашей розетки, обычно 110 В) в постоянный ток для компонентов внутри корпуса.

    Симптомы сбоя блока питания

    Больше, чем нет, вы просто не получаете никаких предупреждений о том, что блок питания у вас выйдет. Тем не менее, иногда он может выполнить одно (или несколько) из следующих действий, прежде чем пнуть ведро:

    • Странные шумы могут исходить из задней части корпуса компьютера, где расположен шнур.
    • При включении компьютера ничего не происходит. Иногда это может совпадать с мигающей лампой на передней панели компьютера или индикатором на задней панели блока питания (если имеется).
    • Компьютер включается на пару секунд, а затем снова выключается. Хотя это может быть проблемой с источником питания, это также может указывать на сбои материнской платы.
    • Компьютер некоторое время включен, но, возможно, когда вы играете в игру или используете другое приложение, он просто случайно отключается без предупреждения. Также может отображаться синий экран смерти.

    Когда речь идет об играх, нужно понимать, что видеокарты в наши дни требуют много энергии и ампер для правильной работы.При покупке блока питания убедитесь, что у вас есть мощность и усилители, необходимые для оборудования внутри вашего компьютера, особенно для видеокарт.

    Со, почему блоки питания выходят из строя? Неудачи могут быть спровоцированы тем, что вы сделали, но иногда устройство просто сдается. Ниже приведен список общих факторов, которые отправляют юнит на его могилу.

    • Возраст: Срок действия большинства гарантий составляет 5-10 лет, но это не гарантия. Его жизнь также зависит от того, как часто вы используете компьютер.

      Можно ли что-нибудь сделать для продления срока службы блока питания?

      Да, есть несколько вещей, которые помогут вам максимально использовать возможности блока питания. Вы должны быть в состоянии продлить срок его службы за пределы гарантии производителя. Просто помните, что это не будет длиться вечно.

      • Убедитесь, что вы не увеличиваете мощность с помощью дополнительного оборудования, которое вы устанавливаете. Блок питания должен превышать требования вашей системы минимум на 20% .
      • Не покупайте дешево и не покупайте ненужную единицу.Хорошая будет стоить немного дороже, но пойдет далеко.
      • Сохраните его от пыли, насколько это возможно.

      • Сохраните его вместе с остальным компьютером под углом 80 градусов. 900

      В некоторых случаях поддержание качества воздуха в чистоте может быть затруднено, поэтому было бы полезно получить воздушный фильтр. Иногда очистка системы также продлит срок ее службы. Компьютер должен дышать, иначе он перегреется и умрет.

      True Story

      Я был в доме клиента, чтобы взглянуть на ее компьютер.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
