Коннекторы RJ-45, RJ-11/12, TELCO

Термин «коннектор» является калькой с английского connector, и дословно переводится как соединитель. Коннектор – это одна из двух частей разъемного соединения. Разъем = вилка + гнездо. Как правило, одна часть разъема называется вилка (папа/male), а вторая – гнездо (мама/female). Гнездо — это в большинстве случаев то, во что вставляют и чаще находится в каком то корпусе.

Коннекторы RJ-45, RJ-12, RJ-11

В компьютерных и телефонных сетях широко используются коннекторы коннекторы RJ-45, коннекторы RJ-11, RJ-12. Аббревиатура RJ расшифровывается как Registered Jack, это зарегистрированный вид разъема, точнее, вид интерфейса. Практически все разъемы семейства RJ модульные. Например, типичная модульная 6-ти позиционная вилка известная многим по телефонным шнурам, в зависимости от того, сколько контактов установлено на этих шести позициях называется RJ-11 (2 или 4 контакта, 6P2C и 6P4C

) и RJ-12 (6 контактов, 6P6C). Коннектор RJ-45 – это модульная 8-ми позиционная вилка с 8-ю контактами — 8P8C.

RJ-11 (6P4C)		RJ-12 (6P6C)		RJ-45 (8P8C)

Коннекторы Amphenol/TELCO

Весьма популярный у связистов 25-парный разъем Amphenol, он же TELCO (Telephone Company) также имеет RJ-название: RJ-21. Более подробно о TELCO разъемах и кабелях Amphenol смотрите здесь.

Под пайку		Под обжим

Какой инструмент использовть для обжима коннекторов ?

Коннекторы RJ-45, RJ-12, RJ-11 обжимаются специальным обжимным инструментом, матрицы которых содержат 6 и 8 позиций. Для 2-х и 4-х позиционных коннеторов RJ-11 крайние позиции матрицы работают в холостую. Более подробно про обжимной инструмент.

Совместимы ли вилки RJ-12/11 и гнезда RJ-45 ?

Достаточно часто встает вопрос совместимости коннекторов RJ-11/12 и гнезда розетки RJ-45. Речь идет о подключении 6-ти позиционных 2-, 4- или 6- контактных вилок к 8-позиционным 8-контактным модульным гнездам. Действительно, обычные телефонные шнуры (которые идут в комплекте с аналоговыми телефонными аппаратами), могут повредить гнездо RJ-45. Происходит это из-за того, что такие шнуры оснащены вилками, которые имеют пазы только для 2, 4 или 6 контактов, в то время как RJ-45 конструктив имеет 8 контактов. Пластмассовые края обычных телефонных вилок, не имеющие дополнительных вырезов под 1 и 8 (или под 1, 2, 7 и 8) ламели гнезда заминают и деформируют контакты гнезда, вплоть до их поломки.

Вариантов выхода из такой ситуации несколько. Да, можно использовать патч-шнуры, с одной стороны которых будет восьмипозиционная модульная вилка, а с другой — шести- или четырехпозиционная телефонная вилка (RJ-11, RJ-12). 2-ой вариант — для телефонных шнуров с обоих концов использовать специальные телефонные вилки, в пластмассовых боковинах которых сделаны пазы, защищающие ламели 8-позиционного гнезда от повреждения. Компания Siemon выпускает такие вилки — как 6-позиционные 6-контактные (P-6-6), так и 6-позиционные 4-контактные (P-6-4).

С патч-панелями настоятельно рекомендуется всегда использовать восьмипозиционные модульные вилки, даже если гнезда предназначены для телефонии и в передаче задействованы всего 2 или 4 контакта из 8.

Трубочные коннекторы.  Почему у трубочных коннекторов нет RJ-названия ?

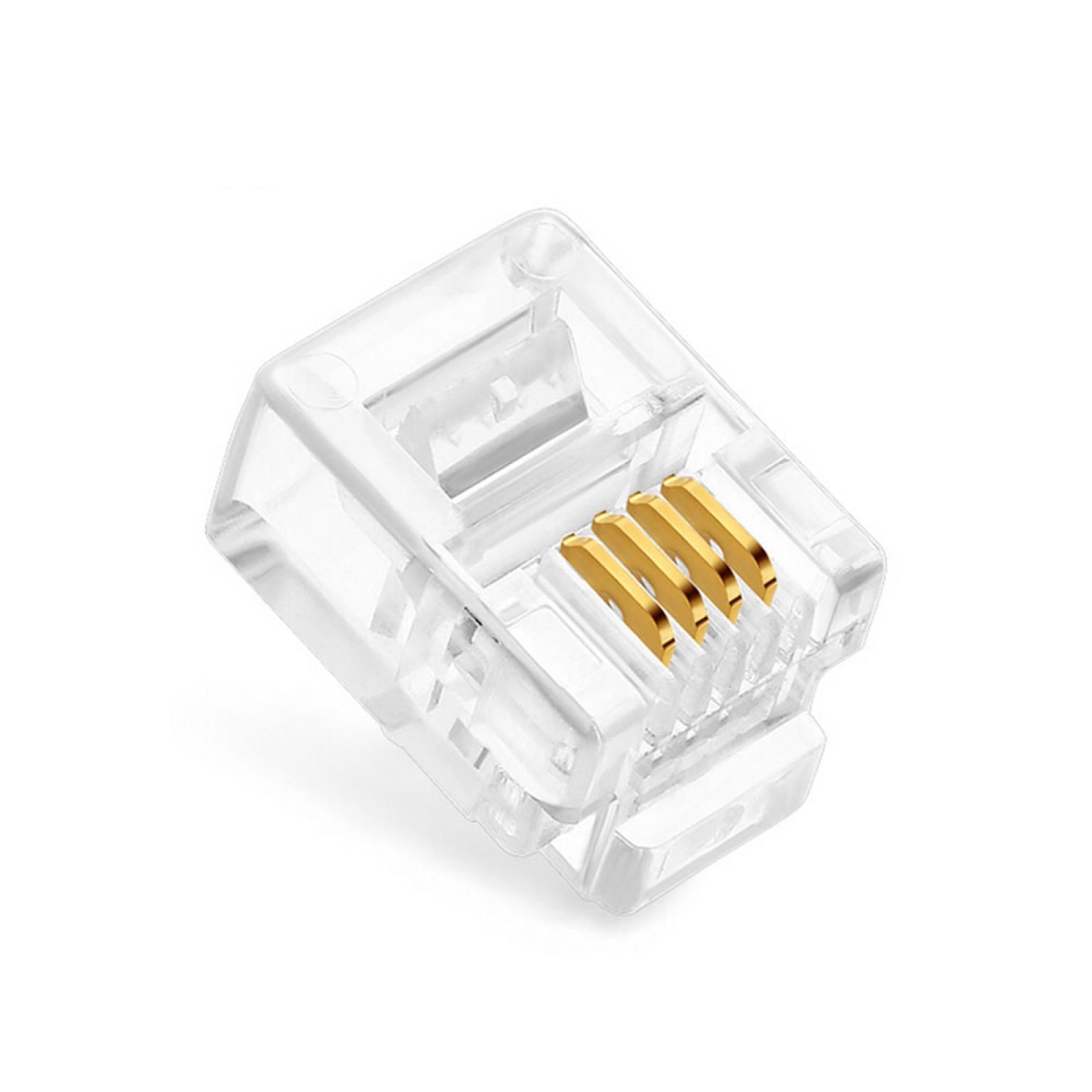

4P4C

У 4-позиционных вилок 4P4C и 4P2C вообще нет зарегистрированного обозначения RJ, т. к. они не принадлежат RJ-семейству. Сам разъем используется для соединения телефонной трубки с аппаратом, то есть внутри оконечного устройства, а не как интерфейс для подключения к сети, поэтому и RJ-обозначения у него нет.

Телефонный разъем RJ11(G) (6P4C гнездо с проводами 82мм пластик 623К)

Номер товара: 38350

Есть на складах: 85 шт.

Доставка по РФ от 3 дней и от 150 ₽

Хочу, чтобы менеджер оформил мой заказ:

Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.

• Описание товара
• Характеристики
• Отзывы
• Наличие в магазинах г.Омска

Описание товара

Гнездо 6P-4C с проводами 82мм пластик 623K предназначено для подключения кабелей телефонной линии к телефонной аппаратуре и другим телекоммуникационным устройствам с разъемами такого типа. Такое гнездо имеет отведенные от контактов четыре провода длиной 82 мм с вилочными наконечниками для удобного монтажа внутри оборудования. Разъем изготовлен из легкого и прочного пластика и имеет 6 посадочных мест и 4 контакта. На контакты нанесен слой технического золота для безупречной пропускной способности разъема. Данное гнездо используют при сборке телефонного оборудования или при монтаже модульных розеток.

Характеристики

Артикул	05-1111
Производитель	SDS
Упаковка	Пакет
Цвет	черный
Вес с упаковкой до	30 гр
Количество гнезд	1 шт

Отзывы

Наличие в магазинах г.Омска

Офис-магазин «Радиосфера»	62 шт.	8(3812)660118
ТК «Голубой Огонек», бутик 2	5 шт.	8(3812)660118 доп 210
«Старт», «Левобережный» рынок	3 шт.	8(3812)660118 доп 213
ТД «У Советского рынка»	3 шт.	8(3812)660118 доп 212
ТК «Голубой Огонек», цоколь бутик 76	3 шт.	8(3812)660118 доп 215
ТК «Голубой Огонек», бутик 17	2 шт.	8(3812)660118 доп 216
«Радиосфера», возле ТРК «Кристалл»	5 шт.	8(3812)660118 доп 217
«Первомайский» рынок, бутик 127	2 шт.	8(3812)660118 доп 218

С этим товаром покупают

Похожие товары

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды

Коннекторы RJ применяются с витой парой и телефонными кабелями:

1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:

• Круглой формы: универсальный, одножильный и многожильный.
• Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:

• RJ-45 Cat. 5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

• RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

• RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11

 в зависимости от типа установки делятся на:

• Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

• Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:

• Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
• Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.

RJ-45 RJ-11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11

 могут использоваться в следующих типичных помещениях:

• Серверные помещения.
• Аудитории.
• Офисы.
• Электронные библиотеки.
• Интернет-клубы.
• Дома и квартиры.
• Мастерские по ремонту компьютерного оборудования.
• ИТ-магазины.
• Охранные и специализированные помещения и так далее.

Как выбрать

• Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
• По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
• Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.

• Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник.

  Внешняя розетка устанавливается на стену с помощью накладной панели.
• Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
• При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.

Похожие темы:

DIY Руководство по установке телефонной розетки

Установка телефонной розетки — одна из немногих основных работ по электромонтажу, которую может выполнить большинство домовладельцев. Приложения для домашней автоматизации могут включать в себя установку добавочных номеров в дополнительных комнатах или установку второй телефонной линии в доме.

Энтузиасты автоматизации постоянно ищут способы сделать свой дом более удобным, и установка дополнительных телефонов — один из способов сделать это.

Прежде чем начать, определите, где в доме должна быть телефонная розетка.Подумайте, где могут располагаться парты или столы, чтобы избежать чрезмерно натянутых проводов или зависания между столами.

Типы проводки домашнего телефона

Wikimedia Commons

Телефонный кабель обычно представляет собой четырехжильный провод, хотя шестипрядный и восьмижильный провод — не редкость. Различные типы прядей называются двухпарными, трехпарными и четырехпарными.

В обычном четырехжильном телефонном кабеле обычно используются четыре цветных провода: красный, зеленый, черный и желтый.Эти цвета являются отраслевым стандартом.

Хотя в большинстве телефонов используются четырех- или шестиконтактные разъемы, в стандартных телефонах используются только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в телефонном разъеме.

На четырехконтактном разъеме внешние два контакта не используются, а на шестиконтактном разъеме внешние четыре контакта не используются. Эту архитектуру важно знать при подключении телефонного разъема.

Установка одиночных или первых телефонных линий

Независимо от того, устанавливаете ли вы модульное гнездо для поверхностного монтажа или гнездо для скрытого монтажа, проводка одинакова:

1. Снимите переднюю крышку.Внутренняя часть разъема прикручена к четырем клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов.

2. Подключите провода горячего телефона (красный и зеленый) к клеммам с красным и зеленым проводами.

Хотя красный и зеленый обычно используются для горячих телефонных линий, в старых домах или в домах с неправильной проводкой могут использоваться другие цвета. Чтобы убедиться, что у вас есть нужные провода, используйте тестер телефонной линии, чтобы проверить, что провода горячие. Еще один простой способ проверить провода — подключить их к клеммам, подключить телефон к чеку и прослушать гудок.

Установка вторых телефонных линий

Большинство домов подключено к двум телефонным линиям, даже если используется только одна линия. Обычно при заказе второй телефонной линии для телефонной компании вторую линию активируют удаленно, даже не приходя к вам домой. Когда они это сделают, они включают вашу вторую пару (черный и желтый провода).

Внешние контакты в однолинейном телефонном разъеме не используются. Двухлинейные телефоны часто используют эту внешнюю контактную пару, поэтому дополнительная проводка не требуется (при условии, что черный и желтый провода подключены внутри гнезда).

Если вы планируете использовать однолинейный телефон для второй линии, вам необходимо установить модифицированный телефонный разъем :.

1. Снимите переднюю крышку телефонного разъема и подключите желтый и черный провода к красному и зеленому контактам. На этом этапе ваша вторая телефонная линия будет пересечена с контактами центрального разъема, так что вы сможете использовать стандартный однолинейный телефон.

2. Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая линия активна.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Телефонный разъем и кольцо Цветовой код

Уважаемый господин Электрик. Какой цветовой код проводки телефонной розетки подходит для моего дома? Я хочу заменить все старые телефонные розетки, но меня смущает цветовой код наконечника и звонка. В новых телефонных розетках есть красные, зеленые, желтые и черные клеммы, но телефонная проводка в моих стенах состоит из восьми проводов с разноцветными полосами. Как подключить новые телефонные розетки?

Ответ: Я составил таблицу цветовых кодов проводки телефонной розетки для жилого дома, чтобы помочь вам понять, как подключить существующую четырехпарную телефонную проводку в ваших стенах к новым телефонным розеткам. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к применимым продуктам на EBay или Amazon.

Четырехпарный провод может иметь четыре отдельные телефонные линии в каждом месте гнезда. Однако, если у вас дома только одна телефонная линия, вы должны использовать одну и ту же цветовую пару для каждой новой телефонной розетки, которую вы устанавливаете.

Настенная пластина со встроенной телефонной розеткой

«Наконечник» относится к той стороне двухпроводной телефонной цепи, которая подключена к положительной стороне батареи в центральном офисе телефонной компании. «Кольцо» относится к той стороне двухпроводной телефонной цепи, которая подключена к отрицательной стороне батареи в центральном офисе телефонной компании.

Обычно телефонная компания подключает телефонные линии к их оконечному блоку в определенном порядке.Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая. Таким образом, для одной телефонной линии синяя пара должна быть правильной линией для подключения.

Однако могут быть случаи, когда телефонная компания обнаруживает проблему с синей парой и должна использовать вместо нее оранжевую пару. Возможно, возникла проблема со всеми парами, входящими в ваш дом, и телефонной компании пришлось разделить пары проводов.

При удалении старых телефонных розеток обратите внимание, какие провода используются в старых розетках.

Задняя часть телефонного разъема с подключенной синей парой

Синяя пара подключена как основная телефонная линия. Сплошной синий провод — это « Ring » и подключается к красной клемме jack . Белый провод с синей полосой оканчивается на винте green « Tip ».

Одна пара проводов используется для одной телефонной линии. Пары проводов скручены во избежание перекрестных помех между телефонными линиями. Это помогает качеству звука.Оборачивая оголенный телефонный провод вокруг винта клеммы, закрутите провод в направлении затяжки винта (по часовой стрелке). Это приведет к тому, что петля замкнется и установит лучшее соединение.

Пара 1	Белый с синей полосой	Синий
Пара 2	Белый с оранжевая полоса	Оранжевый
Пара 3	Белый с зеленой полосой	Зеленый
Пара 4	Белый с коричневой полосой	Коричневый

Оранжевая пара подключена как основная телефонная линия.

Сплошной оранжевый провод обозначает «кольцо» и подключается к красной клемме разъема.Белый провод с оранжевой полосой оканчивается зеленым винтом «Tip».

Amazon продает телефонные розетки и адаптеры

Синяя пара и оранжевая пара подключены к телефонному разъему.

Разветвитель, подключенный к разъему, позволяет использовать две отдельные телефонные линии. Сплошной синий провод — это «кольцо» и подключается к красной клемме разъема. Белый провод с синей полосой оканчивается зеленым винтом «Tip». Сплошной оранжевый провод — это «кольцо», он подсоединяется к желтому винту домкрата.Белый провод с оранжевой полосой оканчивается на черном винте «Tip».

Разветвитель телефонного гнезда

Телефонный разветвитель позволяет использовать обе пары телефонных проводов, подключенных к гнезду, для двух отдельных телефонных линий. Доступно много типов разветвителей. Некоторые из них могут использоваться с 3-х парными и 4-х парными гнездами.

Неэкранированный телефонный провод с четырьмя витыми парами категории 5e

Доступен кабель категории 5e с экранированием каждой пары и всего кабеля. Для обычных домашних телефонных аппаратов обычно не требуется экранированный телефонный кабель .

Схема подключения телефонной розетки Leviton

Недавно я купил телефонную розетку в стиле Leviton Decora, и в нее была включена указанная выше схема подключения телефонной розетки.

Ниже приведена схема четырехпарного провода на штекере и гнезде. Обратите внимание, что синяя пара находится в центре. Вы можете подключить к этому разъему стандартный двухпарный телефонный штекер для стандартной телефонной связи.

Схема подключения четырехпарных телефонных вилок и розеток

Время от времени я нахожу старый трансформатор низкого напряжения светло-серого цвета Western Electric , подключенный к электрической розетке в чьем-то подвале.Однажды я вспоминаю, как один из моих постоянных клиентов доставил меня проверить их телефонную проводку после того, как специалист по ремонту телефонов сказал им, что на их телефонных проводах есть напряжение.

Я точно знал, что вызывает напряжение на телефонных проводах. Это был уже упомянутый давно забытый трансформатор. Первоначальная цель этого трансформатора состояла в том, чтобы обеспечить питание Princess Telephone , на котором загорался циферблат. Этих телефонов больше нет, но многие из их серых трансформаторов питания все еще существуют.Если вы видите один в своем доме, просто отключите его от сети.

Другие электрические схемы можно найти здесь .

Lutron CA-PJ-WH Claro Телефонный разъем, белый — Настенные панели распределения электроэнергии

Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.

Amazon Выбор в настенных панелях от Lutron

---

Прейскурантная цена:	8,10 долл. США Подробности
Цена:	7,15 долл. США + Депозит без импортных сборов и 14 долларов США.39 Доставка в РФ Подробности
Вы экономите:	0,95 доллара США (12%)

Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.

• Убедитесь, что это подходит введя номер вашей модели.
• 6-проводный
• Телефонный разъем RJ11
• Безупречно сочетается с отделкой, настенными покрытиями и предметами интерьера.
• Совместимость с полным семейством продуктов для большинства источников освещения
• Настенная панель продается отдельно

› См. Дополнительные сведения о продукте Телефонный разъем

Инструкции по установке и фото-руководство

Инструкции по установке модульного телефонного разъема и разъема для передачи данных и фото-руководство

Эти основные инструкции аналогичны модульным разъемам категорий 3, 5e (Ethernet) и 6.У нас есть панели переключателей, которые подходят для одного (SPTJ1) или двух (SPTJ2) модульных телефонных разъемов с модульными разъемами RJ45. Нажмите «Переключатели телефонного разъема», чтобы купить модульную пластину переключателя для телефонного разъема — доступно 17 вариантов отделки.

ВНИМАНИЕ: Мы не гарантируем точность или безопасность этих инструкций. Прежде чем продолжить, проконсультируйтесь с лицензированным специалистом по ремонту телефонов. Если у вас возникнут вопросы, позвоните в службу технической поддержки Leviton по телефону 800-824-3005. Фотографии перечислены слева направо, сверху вниз.

Перед тем, как начать:

Это передняя часть пластины, которую мы заменим модульным телефонным разъемом.

---

Необходимых инструментов:

— Кусачки

— Устройство для зачистки проволоки

— отвертка

— Толкатель (или можно использовать заглушки, входящие в комплект с домкратами)

---

Устанавливаемый модульный домкрат

: Вид спереди и сзади на упаковку модульного домкрата Leviton. Пакет называет его Quickport Voice Grade Jack. Купить домкраты модульные «Левитон».

---

Этапы установки модульной телефонной розетки

Внутри мы заменяем старую пластину телефона.К старой пластине прикреплен один набор проводов (один сплошной синий, другой белый с синей полосой).

Зеленый комплект и оранжевый комплект проводов также выходят из бежевого телефонного кабеля (на фото частично покрыты бледно-лиловой краской), но не используются.

---

Отрежьте внешний кожух кабеля (бежевый на нашей фотографии), содержащий цветные провода, стараясь не разрезать пластиковый кожух на каждом отдельном проводе. Определите, какая цветовая кодовая сетка на разъеме соответствует вашей проводке, используя таблицу в инструкции на упаковке.Разводка на нашей картинке соответствует нижнему ряду цветов. Пальцами вставьте сплошной синий провод и белый провод с синей полосой в соответствующие гнезда. (Повторите следующие шаги для каждого набора проводов, который у вас есть.)

---

Используйте прилагаемый инструмент, чтобы полностью вставить провода в разъемы.

---

Вид сверху на провода, полностью вставленные в пазы.

---

Обрезать провода кусачками.

---

Левая сторона разъема с присоединенными проводами.

---

Правая сторона разъема с присоединенными проводами.

---

Вставьте модульный разъем в пластину телефонного разъема. Можно надавить на зажим отверткой с шлицевой головкой, чтобы загнуть зажим внутрь и через отверстие.

---

Поместите черную перемычку на пару пазов

Надавите на черный мостик до упора, чтобы провода не выходили.

---

Прикрутите пластину к стене и вставьте телефонный кабель.Готово!

---

Пластина этого типа слишком широкая и слишком глубокая, чтобы ее можно было закрыть нашими стандартными пластинами телефонных розеток, поэтому при необходимости замены этого типа мы рекомендуем приобрести такой же тип. Купить чехлы для настенных телефонных розеток.

---

Тип подключения внутри этой коробки называется гирляндной цепью. Через это здание протянут только один главный кабель. Кабель входит, разрезается и подключается к телефонной розетке, затем выходит из каждой коробки, поэтому все телефонные розетки в других комнатах соединены в одну длинную цепочку.(Пары проводов [два голубых, два белых с синими полосами] скручиваются вместе, а затем помещаются под винт для соединения.) Этот тип расположения не работает с модульной телефонной розеткой, поэтому наши пластины не будут работать.

---

Kyle Switch Plates предлагает панели переключателей более 400 трудно найти размеров и конфигураций. Вы найдете специальные панели переключателей с металлической отделкой до 17 видов, включая панели переключателей из сатинированной нержавеющей стали (которые отлично смотрятся на реконструированных кухнях), полированный хром, матовый алюминий, черный, белый, слоновая кость, латунь Antiuqe, полированная латунь, темная бронза, и другие.

Читать: Руководство по выбору телефонного разъема и крышки

Как установить телефонную розетку

Телефонные розетки могут быть установлены заподлицо или на поверхности, поэтому обязательно купите замену, которая подходит для вашей конкретной установки.

Несмотря на то, что в телефонных линиях низкое напряжение, они пропускают достаточно тока, когда звонят, чтобы вызвать легкий шок, поэтому рекомендуется отключить линию перед тем, как с ней работать. Кроме того, никогда не работайте на телефонной линии во время грозы, так как молния может пройти по проводу и причинить серьезную травму.

Чтобы отключить линию, найдите телефонный интерфейсный блок, который обычно монтируется на внешней стене, где телефонные линии проходят в ваш дом.

Откройте панель доступа клиента и отсоедините тестовый разъем.

На старых интерфейсных блоках без тестового разъема открутите клеммы и отсоедините провода, запомнив, какой из них к какой клемме.

Если доступ к интерфейсному блоку затруднен, снимите с трубки другой телефон, подключенный к той же линии, чтобы он не звонил во время работы с ним.

Убедившись, что на линии, на которой вы работаете, нет гудка, отключите телефон от розетки. Снимите разъем со стены, отметив, какие цветные провода подключены к клеммам, чтобы вы могли сопоставить их с новым.

Хотя для работы телефона требуется только два провода, кабель обычно содержит четыре или более проводов для обеспечения дополнительных линий или на случай отказа одной линии. Они имеют цветовую кодировку: красный и зеленый, которые обычно используются для первой строки, желтый и черный — для второй и синий и белый — для третьей.

Отсоединив провода от старого гнезда, присоедините их к новому. Если оголенные концы проводов выглядят обесцвеченными или хрупкими, отрежьте поврежденный участок и снимите внешнюю изоляцию вокруг линии на пару дюймов назад, стараясь не порезать провода.

С помощью универсального ножа отрежьте от ½ «до ¾» изоляции вокруг каждого провода.

Согните оголенный конец проволоки в форме буквы «U» с помощью плоскогубцев с острыми носами.

Проденьте провод через соответствующую клемму нового разъема так, чтобы он обернулся вокруг клеммы по часовой стрелке.

После затяжки винтов клемм прикрепите разъем к стене, снова подключите линию к интерфейсному блоку и снова подключите телефон.

Для получения дополнительной информации о работе с телефонными линиями ознакомьтесь с нашими статьями по адресу:

Что такое телефонная розетка?

Что означает телефонная розетка?

Телефонная розетка — это розетка, в которую вставляется разъем, который используется для подключения телефона к проводке здания.Он действует как аппаратный интерфейс между телефонной проводкой и телефоном и считается аналогом телефонной вилки. Обычно его крепят к стене или плинтусу.

В каждой стране соблюдаются определенные стандарты конструкции и использования телефонных розеток. Наиболее часто используемым стандартом телефонных разъемов является модульный разъем RJ-11. Телефонная розетка является частью системы коммутируемого доступа, используемой домашними компьютерами для подключения к Интернету.

Телефонная розетка из алюминия также известна как телефонная розетка.

Techopedia объясняет телефонный разъем

Телефонный разъем используется для подключения телефона к внешней телефонной проводке. Он состоит из проводов, по которым данные могут передаваться как на внешний телефонный кабель, так и на телефонный аппарат.

Ниже перечислены наиболее распространенные типы телефонных розеток:

• Панель управления — розетка для настенного монтажа, которая выступает из стены, позволяя закрепить телефон на стене
• Настенное крепление — гнездо для настенного крепления, которое позволяет подключить телефон, но не позволяет установить его
• Бейсбольный домкрат — тип домкрата, который состоит из небольших пластиковых или металлических коробок, прикрепленных к плинтусу.Домкрат открывается у нижнего края коробки.

Существует еще много вариантов телефонных розеток, в том числе дуплексный разъем, позволяющий подключаться к двум отдельным линиям. Этот тип разъема может использоваться как для подключения к Интернету DSL, так и для подключения к телефонной линии. Также доступны разъемы для беспроводных телефонов, которые используются вместе с модемами для подключения телефонов без кабеля или линии для подключения к телефонной розетке.

Домкраты, используемые в каждой стране, могут отличаться, так как существует множество стандартов домкратов. Наиболее часто используемым стандартом разъемов является RJ-11, который считается международным стандартом.Поскольку используются разные стандарты, иногда для подключения телефона к телефонным разъемам может потребоваться адаптер и телефонный шнур.

Ниже приведены некоторые из наиболее распространенных стандартов телефонных разъемов:

• RJ-11 — Этот разъем имеет шесть проводников и обычно реализуется с четырьмя проводниками. Используемые четыре провода сгруппированы в пары красно-зеленого и черно-белого цветов. Модемы коммутируемого доступа подключаются к сети с помощью разъемов RJ-11.

• RJ-14 — Этот разъем также имеет четыре провода, которые используются для двух телефонных линий.

• RJ-45 — это однолинейный разъем, используемый для передачи цифровых данных, со скоростью до 19,3 Кбит / с.

2021 Стоимость проводки телефонного разъема

В то время как жизнь в мире мобильных устройств может сделать «старомодные» концепции, такие как проводные телефоны, устаревшими, на самом деле есть довольно веская причина для установки телефонного разъема и проводки в вашем доме: доступ. Хотя сотовые телефоны хороши, они не всегда надежны. Все, от разряженной батареи до уродливого шторма, может заставить их перестать работать.Однако телефонные разъемы, подключенные к проводным телефонным линиям, часто работают даже при отключенном электричестве, обеспечивая более надежный способ связи. Однако воспользоваться этими преимуществами можно только в том случае, если вы установите в доме телефонные розетки.

Готовы ли вы модернизировать домашнюю техническую проводку? Свяжитесь с местными профессионалами бесплатно сегодня!

Содержание

1. Стоимость подключения телефонного разъема
2. Зачем устанавливать телефонные розетки?
3. Существующая проводка против.Новый домкрат проводка
4. Как подключить телефонный разъем
5. Сделай сам или найми профессионала?
6. Найти Pro

Стоимость подключения телефонного разъема

Для подключения телефонной связи к комнатам вашего дома необходимы два основных компонента: проводка и сами розетки. Стоимость установки зависит от сложности проводки и количества разъемов, которые вам нужны или вы хотите установить. Кроме того, наем профессионального электрика для установки этой проводки также увеличивает расходы, поскольку электрики взимают в среднем от до 50 долларов США за час за рабочую силу.

Домовладельцы

сообщают, что платят от $ 100 до $ 260 за установку телефонной розетки, при средней цене $ 160 . С другой стороны, установка системы самостоятельно может стоить всего 50 долларов, тогда как сложная профессиональная работа может стоить от до 400 долларов .

Зачем устанавливать телефонные розетки?

«Теперь ты меня слышишь?» Хотя за последние два десятилетия количество сотовых телефонов, смартфонов и других форм цифровой связи резко возросло, потребность в надежных, хотя и «старомодных» средствах связи все еще существует.Например, дома, расположенные в сельской местности или в тех, где близость к линиям электропередач и другие помехи затрудняют передачу сигналов сотовой связи, могут нуждаться в традиционных телефонных услугах и телефонных розетках, независимо от того, насколько мощны их сотовые сети или насколько современными могут быть смартфоны их владельцев.

Кроме того, во время стихийных бедствий, будь то стихийные бедствия или искусственные, сотовые и Интернет-услуги имеют тенденцию разрушаться раньше, чем традиционные телефонные службы, особенно когда телефонные линии находятся под землей. В этих случаях возможность позвать на помощь или даже просто общаться с внешним миром может стать большим облегчением.Хотя традиционная телефонная связь далека от необходимости, которая была раньше, она по-прежнему играет важную роль в обеспечении безопасности в современных домах.

Существующая проводка против. Электромонтажные работы New Jacks

Одним из важнейших факторов, влияющих на стоимость установки телефонных розеток и проводки, является то, существуют ли уже системы в вашем доме. Вам также необходимо учитывать состояние этих систем. В результате тип работы, которую может выполнить установщик, значительно различается.

Например, в доме с существующей проводкой возраст проводов и окружающей среды, включая вредителей, повреждение водой и ржавчину, могут повлиять на жизнеспособность этих систем. У профессионалов есть специальные инструменты, которые они используют для проверки соединений проводки, а также целостности проводов внутри стены, чтобы узнать, есть ли необходимость в замене или ремонте. В некоторых случаях вам может потребоваться заменить некоторые или все системы электропроводки, чтобы обновить их и повысить безопасность и эффективность.

В ситуации, когда ранее не существовало обслуживания телефонных розеток, установщикам необходимо завершить всю систему электропроводки с нуля. Если вы хотите иметь сливы для смыва, это включает в себя разрезание стен. Добавление к существующей системе путем установки новых или модернизированных разъемов также может включать сращивание этих проводов.

Как подключить телефонную розетку

Если вы хотите установить у себя дома новую телефонную розетку, важно понимать все необходимые шаги и подробности, чтобы завершить процесс безопасно и эффективно.Это включает в себя следующие шаги:

1. Выберите комнату в доме и место в ней для установки домкрата. Убедитесь, что это место доступно, учитывая планировку комнаты, ее мебель и предполагаемое использование домкрата. Выбрать домкрат для плинтуса или навесной домкрат зачастую проще с точки зрения установки, особенно для новичков.
2. Измерьте расстояние от существующего разъема в вашем доме до нового, чтобы знать, сколько проводов вам нужно установить.
3. Прикрепите новый домкрат к месту на стене, которое вы выбрали для установки, убедившись, что домкрат находится на уровне пола / плинтуса из соображений эстетики и безопасности.
4. Отсоедините линию от телефонной будки за пределами дома, чтобы избежать легкого сотрясения при работе с системой.
5. Откройте корпус старого разъема и обратите внимание на цвета проводов и места их подключения. Их должно быть четыре: красный, зеленый, желтый и черный. Обрежьте все повреждения этих проводов и снимите часть изоляции с концов каждого из них.
6. Подключите каждый старый провод от старого разъема к новому проводу, идущему к новому разъему, скручивая их вместе, следя за тем, чтобы цвета совпадали. Замените провода под винтами нового домкрата и закрепите каждый винт, пропустите провод через старый кожух и закрепите его снова на стене.
7. Используйте путь, определенный в шаге 2 выше, чтобы проложить провод от старого разъема к новому разъему, используя крепежные детали, чтобы прикрепить провод к плинтусу.
8. Оказавшись на месте нового разъема, обрежьте лишний провод до разумной длины, снимите изоляцию с четырех проводов и прикрепите их к винтам в соответствии с их правильными местами с цветовой кодировкой.

Сделай сам или найми профессионала?

Как ясно видно из приведенного выше процесса, подключить телефонную розетку — непростая задача. Хотя многие продвинутые любители электричества могут выполнить эту задачу как домашнюю работу, часто с точки зрения времени и безопасности лучше нанять профессионального установщика или электрика для выполнения хотя бы этапа электромонтажа этого проекта. Некоторые телефонные компании могут предоставить установщика бесплатно или за небольшую плату, хотя многие больше не предоставляют эту услугу. Электрики, которые работают с существующими розетками и проводами в вашем доме, часто оказываются лучшими профессионалами в выполнении этой работы.

Найди профессионалов

Вне всякого сомнения, установка телефонных розеток и проводки в вашем доме — это действительно современный выбор, который является разумным с точки зрения безопасности. Начните процесс прямо сегодня, связавшись с профессионалами в вашем регионе с помощью нашего бесплатного инструмента для генерации лидов.

Получите бесплатные оценки от местных подрядчиков по электромонтажу или модернизации панелей.

.
