Порты компьютера

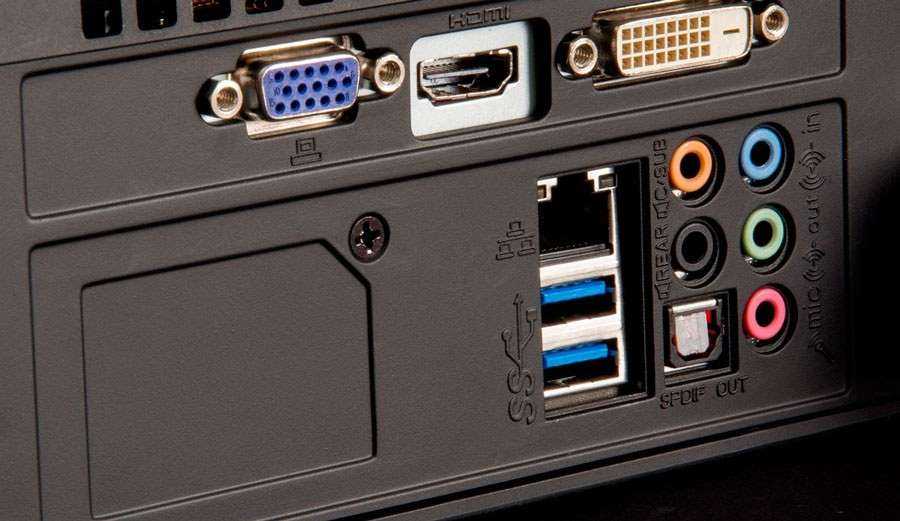

Порты компьютера – это разъемы, служащие для подсоединения к системному блоку разнообразных периферийных устройств. Разъемы компьютерных портов вынесены на заднюю и переднюю панель системного блока, а в ноутбуках их располагают на боковых сторонах корпуса.

Название «порт», применительно к компьютеру, заимствовано из электронной техники, где портом ввода-вывода называют техническое обеспечение для обмена данными между контроллером (или процессором) и подключаемым устройством.  Так же и в компьютере, порты принимают и передают информацию с устройства, расположенного вне системного блока.

В любом компьютере есть минимальный комплект компьютерных портов, без которого он не будет полноценно функционировать. К системному блоку обязательно нужно подключить монитор, клавиатуру и мышь, иначе это будет не компьютер, а дорогостоящая железная коробка. По необходимости компьютерные порты можно увеличить с помощью плат расширения, подключаемых к основной плате.

Давайте рассмотрим  набор портов, который всегда есть в рядовом компьютере.

  • Минимальный набор портов в компьютере
  • Универсальные порты компьютера
  • Последовательный порт
  • Параллельный порт
  • Универсальный USB порт компьютера
  • Разъемы для подключения монитора
  • Разъем видеокарты VGA
  • Разъем видеокарты DVI
  • Разъем видеокарты HDMI
  • Разъем видеокарты DisplayPort
  • Разъемы для подключения колонок и микрофона
  • Еще по теме:

к оглавлению ↑

Минимальный набор портов в компьютере

В зависимости от производителя системного блока, его возраста и предназначения, количество портов бывает разным, но почти всегда будут присутствовать такие разъемы, как:

  1. Порты, к которым подключают мышь и клавиатуру, называемые портами PS/2. В настоящее время все чаще изготавливают компьютеры без этих разъемов или с одним совмещенным для подключения, как клавиатуры, так и мыши.
    На данный момент порт PS/2 морально устарел, подключать мышку с клавиатурой можно в USB порт.
  2. Разъем порта для подключения монитора.
  3. Разъем RJ-45, используемый для сетевого подключения (локальная сеть или интернет).
  4. Порты USB, являющиеся универсальными.
  5. Аудио разъемы звуковой платы. Сюда подключают микрофон, колонки или наушники, линейный вход.

Большинство разъемов уже находится в материнской плате компьютера. В тех случаях, когда какой-либо разъем отсутствует, внешние устройства можно подсоединять через универсальные порты.

к оглавлению ↑

Универсальные порты компьютера

к оглавлению ↑

Последовательный порт

Один из самых старых универсальных портов, разработанный еще в начале эволюции компьютеров. Представляет собой 9 или 25 контактный (встречается реже) разъем, называемый COM- портом (или последовательным портом). Передача информации в нем происходит в один поток, последовательно друг за другом, что и определило его название. В самых ранних компьютерах к нему подключали модем или мышку, а сейчас он редко где используется, т.к. его постепенно вытеснил порт USB.

к оглавлению ↑

Параллельный порт

Это еще один раритет из времени начала компьютерной эры. Имеет название LPT – порт или параллельный компьютерный порт. Сначала его разработали для подключения принтеров, а потом стали подключать другие устройства. Информация через LPT-порт передается по нескольким потокам, что и отражено в названии «параллельный порт». Параллельный порт оснащен 25 контактами, из-за чего его можно спутать с 25 контактным последовательным портом. Однако между ними есть большая разница: LPT порт оборудован контактами в виде отверстий, а последовательный порт имеет контакты в виде штекеров. Отличается как папа от мамы.

к оглавлению ↑

Универсальный USB порт компьютера

В настоящий момент старые порты заменяются более производительными универсальными портами, одним из которых являет USB. Он появился в середине 90 годов прошлого века и продолжает развиваться до сих пор. Передача информации здесь происходит последовательно, как в COM порту, но скорость ее передаче значительно выше. Большинство периферийных устройств подключается через USB порт. Например, всем привычная нам флешка подключается именно в USB порт. Разъемы USB выносят на заднюю и переднюю панель системного блока.

Современные компьютеры оборудуют 2 видами USB разъемов USB 2.0 и USB 3.0, которые совместимы друг с другом, но отличаются скоростью передачи данных. USB 3.0 передает информацию быстрее, чем USB 2.0. Отличить их можно по цвету разъема:  USB 3 окрашен в синий или красный цвет.

Кроме выше рассмотренных портов существуют еще такие универсальные высокоскоростные порты FireWare, eSata. Для начинающего пользователя они не представляют интереса, т.к. их сфера применения лежит в профессиональных компьютерах, да и то они все больше вытесняются USB подключениями.

к оглавлению ↑

Разъемы для подключения монитора

Разъемы для подсоединения монитора располагаются на задней панели системного блока и в зависимости от вашего видеоадаптера могут иметь тот или иной вид.

к оглавлению ↑

Разъем видеокарты VGA

Это один из самых старых и распространенных разъемов для подключения монитора. Получил свое название от сокращенного английского Video Graphics Adapter – адаптер видео графики. Материнские платы со встроенной видеокартой оснащают чаще всего именно этим разъемом. Максимальное разрешение передаваемого сигнала – 1280х1024 точек.

к оглавлению ↑

Разъем видеокарты DVI

Более совершенный разъем по сравнению с VGA из-за способности передавать сигнал монитор непосредственно в цифровом виде, без дополнительных преобразований, в отличие от VGA, в котором передача видео осуществляется в аналоговом формате. Цифровая передача видеосигнала не подвержена воздействию помех, что положительно влияет на качество изображения. Для подключения монитора по DVI выходу он также должен иметь соответствующий разъем. Максимальное разрешение передаваемого сигнала – 2560х1600 точек.

к оглавлению ↑

Разъем видеокарты HDMI

Еще один разъем для высококачественного цифрового подключения монитора, о чем и говорит его название — High Definition Multimedia Interface (мультимедийный интерфейс высокого разрешения). HDMI порт имеет значительно меньшие размеры по сравнению с DVI, к тому же способен передавать многоканальный звук высокого качества.  Максимальное разрешение передаваемого сигнала – 2560х1600 точек.

к оглавлению ↑

Разъем видеокарты DisplayPort

Разъем DisplayPort является самым молодым и перспективным портом для передачи видео и звука высокого качества. Имеет высокую пропускную способность и может выводить 3D изображение на монитор или телевизор. Максимальное разрешение передаваемого сигнала – 3840х2400 точек.

к оглавлению ↑

Разъемы для подключения колонок и микрофона

В отличие от видеокарт, где можно узнать тип разъема по внешнему виду, то разъемы аудио можно отличить только по цвету и надписи на них. Простые, недорогие аудиокарты имеют 3 разъема окрашенные в зеленый, голубой и розовый цвета. Зеленый цвет – это линейный выход для подсоединения колонок или наушников, линейный вход для ввода звука от другого источника, к розовому разъему подключают микрофон.

В дорогих многоканальных аудиокартах подключений больше и в дополнению к цветовой маркировке разъемов обязательно добавляют подписи для обозначения портов, благодаря которым правильное подключение аудиосистемы не составит труда.

В рамках этой статьи рассмотрены самые распространенные порты компьютера, которые есть обязательно в любом системном блоке. На самом деле есть еще большое количество других портов, применяемых в каких либо профессиональных сферах, и вряд ли они будут представлять интерес начинающему пользователю.

Поделиться.


к оглавлению ↑

Компьютер для чайников | Обучение компьютеру для начинающих

Сайт «компьютер для чайников» предназначен для начинающих пользователей, желающих овладеть компьютерной грамотностью в короткие сроки. Обучение компьютеру дается в доступном для новичков уровне. Вы получите базовые знания о внутреннем устройстве компьютера, об основах работы операционной системы ПК, о способах обработки, хранения и передачи данных. Научитесь работать с офисными программами от Microsoft. Помимо этого, обучение курсу «компьютер для начинающих», дает знания о защите ПК от вирусов и программ шпионов. Научитесь уверенно пользоваться интернетом и программами, обеспечивающими комфортную работу в сети.

Компьютерная грамотность как часть культуры.

На сегодняшний день, компьютерная грамотность является уже частью культуры. Минимальные компьютерные знания нужны практически во всех сферах деятельности – работе, обучении, в повседневной жизни. Везде необходимо знание компьютера. Изучая материалы сайта, вы освоите компьютер « с нуля» до вполне достаточного уровня, чтобы считаться культурным и современным человеком, способным самостоятельно и уверенно работать с ПК. Перед вами откроется интересный и разнообразный мир высоких информационных технологий.

Компьютер для начинающих. С чего начать изучение?

Вы купили свой первый компьютер и не знаете, как к нему подступиться в силу того, что вы являетесь даже еще не начинающим пользователем, а полным компьютерным чайником, и вам только-только предстоит начать свое обучение с нуля. Самое лучшее – это начать знакомство с ПК со знакомством с его устройством. Далее уже продолжить обучение компьютеру, осваивая его операционную систему и программное обеспечение, которое вам понадобится. В результате вы получите необходимые знания о назначении тех или иных компонентов компьютера, научитесь правильно устанавливать и удалять программы, а также пользоваться ими. Непонятные ранее слова, наподобие: винчестер, флешка, браузер, скайп, торрент и т.д и т.п. станут обыденными в вашем словарном запасе, научитесь уверенно себя чувствовать в интернете. Причем ваше обучение компьютеру будет совершенно бесплатно

Последнее

Безопасность Windows

В идеальном мире не было бы болезней и простуд, то же самое можно сказать о компьютере и смартфоне. На протяжении многих лет создаются вирусы…

Безопасность в сети Интернет

Большинство активных пользователей интернета наверняка слышали такое выражение как «Вычислить по IP (айпи)» или даже сталкивались с прямой угрозой «Я тебя вычислю по IP…

Периферийные устройства

Выбор печатающего устройства становится проблемой как для офиса или небольшого предприятия, так и для домашнего использования. Понять, какой именно прибор нужен в конкретной ситуации,…

Настройка Windows

Разрабатывая Windows 10, Microsoft учитывала те пожелания пользователей, которые касались требований системы к ресурсам устройства. Тем не менее по умолчанию одновременно с Windows запускается…

Как выбрать?

SSD-диски в настоящее время являются самыми быстрыми накопителями на рынке, благодаря которым можно ускорить свой компьютер. В последние месяцы их цены систематически падают, что…

Это может быть интересно

Все больше людей видят свое будущее в профессии программиста. Информационная революция, которая происходит на наших глазах, сделала информатику все более узнаваемой и оцененной. Несмотря…

Рубрики

  • Windows для начинающих
    • Безопасность Windows
    • Настройка Windows
    • Работа с программами
    • Работа с файлами
  • Интернет для начинающих
    • Безопасность в сети Интернет
    • Электронная почта
  • Как выбрать?
  • Основы работы на компьютере
  • Периферийные устройства
  • Полезные советы
  • Устранение неисправностей
  • Устройство компьютера и его обслуживание
  • Это может быть интересно

18 типов компьютерных разъемов и кабелей (с иллюстрациями)

Добро пожаловать в руководство для начинающих и список типов компьютерных разъемов и кабелей. За долгие годы компьютерной истории было изобретено и заново изобретено множество различных типов кабелей. В наши дни существует так много типов кабелей, что новичок полностью потеряется в технических джунглях. Только какой разъем какой? Читай дальше что бы узнать!

СОДЕРЖАНИЕ

Основы Дисплей Устройства
Аудио Сеть Мощность
Полезные биты Конец



ОСНОВНЫЕ СВЕДЕНИЯ О КАБЕЛЯХ

Прежде чем перейти к типам кабелей, давайте начнем с некоторой базовой тривиальной информации, которая может оказаться полезной.

СТАНДАРТЫ КАБЕЛЕЙ

Компьютерные кабели не являются случайными кусками электрических проводов, мы обычно идентифицируем кабели и разъемы, используя «странные номера», такие как RJ45 и IEC 60320. Не нужно путать, это просто стандартные коды по различные международные организации. Это те немногие, о которых вы должны знать:

  • IEEE – Институт инженеров по электротехнике и электронике
  • USB IF – рубеж внедрения USB
  • RJ – Зарегистрированный разъем
  • МЭК – Международная электротехническая комиссия

МУЖЧИНА-ЖЕНЩИНА

В мире коннекторов тоже есть «пол».

  • «Вилка» относится к стороне разъема с контактами.
  • В то время как «мама» относится к стороне гнезда.

Ага… Это что-то по-взрослому.



КАБЕЛИ ДИСПЛЕЯ

Теперь, когда мы закончили с основами, давайте перейдем к кабелям дисплея и разъемам.

1) ВИДЕОГРАФИЧЕСКИЙ МАСШТАБ (VGA)

Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом». Раньше это было повсюду в настольных компьютерах и ноутбуках, но разъем VGA уже не мог догнать передовые видеотехнологии. Его заменили разъемы DVI и HDMI.

2) ЦИФРОВОЙ ВИЗУАЛЬНЫЙ ИНТЕРФЕЙС (DVI)

Из-за потребности в кабеле, способном обрабатывать больше видеоданных, разъем DVI заменил VGA. Какое-то время это был «мейнстримный видеоразъем», пока не начался бум на рынке мобильных устройств. Люди быстро поняли, что размер разъема DVI не подходит для мобильных устройств, и вскоре его заменили разъемы HDMI и портов дисплея.

3) МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОГО РАЗРЕШЕНИЯ (HDMI)

Это «обычный Джо», который вы видите повсюду в наши дни, и он поставляется в различных размерах, чтобы удовлетворить потребности различных устройств на рынке. В частности, наиболее распространены 3 из них:

  • HDMI Тип A : полноразмерный HDMI, используется на настольных компьютерах и некоторых ноутбуках.
  • Mini HDMI Type C : для небольших планшетов и ультрабуков.
  • Micro HDMI, тип D : для мобильных устройств.

4) DISPLAYPORT

Вы можете назвать это «преемником кабелей DVI» с гораздо меньшей площадью основания, гораздо более подходящей для мобильных устройств. Но просто тривиально, порт дисплея и кабели HDMI передают как видео, так и аудиосигналы; С технической точки зрения они относятся не к категории «чистых видеокабелей», а к категории «аудио-визуальных кабелей».



КАБЕЛИ ДЛЯ УСТРОЙСТВ

Далее мы переходим к одной из самых запутанных частей компьютерных разъемов — множеству устройств и разных разъемов.

5) ПАРАЛЛЕЛЬНЫЙ

Когда-то в каменном веке компьютеров мы подключали принтеры к компьютерам с помощью этих параллельных кабелей. Они сконструированы как танки и даже не сдвинутся с места, если за них сильно дернуть. Конечно, они не могли обрабатывать большие объемы данных достаточно быстро и были полностью выведены из эксплуатации.

6) ПОСЛЕДОВАТЕЛЬНЫЙ

Последовательные разъемы являются родственниками параллельных разъемов. Как некоторые из вас могли заметить, да, это предки USB.

7) ПЕРСОНАЛЬНАЯ СИСТЕМА/2 (PS/2)

Они изобретены IBM для своей линейки компьютеров под названием Personal System для подключения клавиатуры и мыши. Это оказалось хорошей идеей, было принято многими другими производителями и стало стандартом де-факто — до тех пор, пока USB не взял верх.

8) УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА (USB)

Я не думаю, что USB нуждается в объяснении, USB-устройства в наши дни повсюду. Но что вам действительно нужно знать, так это то, что существует так много типов USB, что это довольно запутанно.

  • USB 1.0, 2.0 и 3.0 — это версии USB, и каждая более поздняя версия USB просто поддерживает более высокую скорость передачи данных.
  • USB 3.1 и 3.2 — по-прежнему USB 3. Но обеспечивает более быструю передачу данных, а также способен выдерживать большую мощность для быстрой зарядки.
  • USB Type A — обычный разъем Joe USB, который вы видите повсюду.
  • Тип B USB — разъем «квадратного типа», который обычно используется для принтеров.
  • Mini и micro USB Type B — используются для мобильных устройств, таких как смартфоны, планшеты и цифровые камеры.
  • Тип C — также используется для мобильных устройств, но является обратимым. т.е. Направления нет, и вы можете подключить его прямо или наоборот.

9) FIREWIRE (IEEE 1394)

FireWire — это так называемая ранняя версия USB от Apple, но она несовместима с USB-устройствами. Хотя для FireWire было создано несколько гаджетов, он никогда не был слишком популярен и был затмлен USB.

10) THUNDERBOLT

Вслед за не очень популярным FireWire, Thunderbolt является преемником с изюминкой.

  • Thunderbolt 1 и 2 — используется большая часть технологий DisplayPort. Порт Thunderbolt является универсальным, его можно использовать как для подключения устройств, так и для вывода видео.
  • Thunderbolt 3 — Если вы не можете их выиграть, присоединяйтесь к ним. Apple, наконец, сломалась под давлением, это в значительной степени порт USB Type-C с возможностью вывода видео.

11) LIGHTNING

Lightning — это разъем последнего поколения для iPhone/iPad, предназначенный только для устройств Apple. Ну, некая недоеденная фруктовая компания определенно не любит общепринятые стандарты.



АУДИОКАБЕЛИ

Теперь аудиокабели, которые, кажется, единственные, которые не сильно изменились со старых времен.

12) АУДИОРАЗЪЕМ 3,5 ММ

Это еще один тип, который можно увидеть повсюду, но обратите внимание на количество черных полос на разъемах.

  • Разъем с 2 черными полосами называется 3-контактным разъемом.
  • В то время как разъем с 3 полосами называется 4-контактным разъемом.

Эта дополнительная стойка предназначена для поддержки дополнительного микрофона на наушниках. Так что да, просто знайте, что они разные.

13) ОПТИЧЕСКИЙ АУДИОКАБЕЛЬ

В отличие от традиционных медных проводов, этот использует свет для передачи данных и поэтому называется «оптическим волокном». Хотя это дорого, причина, по которой некоторые люди могут выбрать оптическое волокно, заключается в том, что медные провода имеют тенденцию создавать шум (статический звук).

Световые сигналы не создают шума, благодаря чему звук становится чище. Только не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры и могут ослепить людей.



СЕТЕВЫЕ КАБЕЛИ

Сетевые кабели также не сильно изменились со старых времен, может быть, это потому, что большая часть их стала беспроводной…

14) ETHERNET

Возможно, вы видели это при подключении беспроводного маршрутизатора к модему. Да, в старые времена, когда у нас не было беспроводной связи, это то, что мы использовали для подключения ПК к маршрутизатору. Для вас, ребята, которые хотят выглядеть настоящими инженерами: стандарт Ethernet — IEEE 802.3, а разъем — RJ45.

P.S. Существуют кабели Ethernet категории 5, категории 6, категории 7 и категории 8. Разница заключается в поддерживаемой полосе пропускания… Если вы не уверены, купите новейшие кабели Cat 8, они технически обратно совместимы.

15) ТЕЛЕФОН

Ну, вы должны знать это по вашему домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Назовите это RJ11, если люди хотят получить техническую информацию.

16) ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ

Когда дело доходит до более быстрого Интернета. Электричество и свет — две самые быстрые вещи, которые мы используем для передачи данных. Но, к сожалению, медные провода достигают технических ограничений для передачи данных. Новые поколения «серьезных сетевых устройств» склонны использовать оптоволоконные кабели для сверхбыстрой передачи данных.



КАБЕЛИ ПИТАНИЯ

В этом заключительном разделе мы пройдем через настоящее выживание во времени – шнуры питания, которые никогда не менялись с… вечности.

17) КАБЕЛИ ПИТАНИЯ

Шнуры питания компьютера соответствуют стандартам IEC, как и почти все другие наши бытовые приборы. Вот 3 распространенных разъема питания, которые вы видите в компьютерах:

  • IEC 60320 C13 и C14 : Стандартный разъем для настольных компьютеров. Также известен как «вилка для чайника», потому что он выглядит так же, как тот, который мы используем для электрических чайников.
  • МЭК 60320 C5 и C6:  Это стандартная вилка для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
  • IEC 60320 C7 & C8: Еще одна стандартная вилка для зарядных устройств ноутбуков и даже некоторых колонок.

18) ДОМКРАТ ДЛЯ БОЧКИ постоянного тока

Обычный Джо, который вы видите повсюду в мире электроники… Но обратите внимание – несмотря на то, что они выглядят одинаково, на самом деле они бывают разных диаметров.

ССЫЛКИ И ССЫЛКИ

  • 16 типов компьютерных портов и их функции — Electronics Hub
  • Типы и описания компьютерных кабелей — HardSoft
  • Различные типы компьютерных разъемов — IK Studies

КОНЕЦ

Спасибо за внимание, мы подошли к концу этого руководства. Я надеюсь, что это помогло вам лучше понять различные коннекторы, и если у вас есть чем поделиться с этим руководством, не стесняйтесь комментировать ниже. Удачи и да прибудет с вами цифровая сила.
