Совместимость трансиверов и модулей с коммутаторами Catalyst

Множество вопросов у наших клиентов возникает по совместимости трансиверов и модулей Cisco с коммутаторами Catalyst этого же вендора.

В приведённых ниже таблицах мы привели наиболее распространённые трансиверы и модули Cisco и их совместимость с коммутаторами серии Catalyst (включая Cat3650, 3850, 4500E, 4500-X, 6500 и 6800)

Системы бесперебойного резервного питания (RPS) 2300

SKU	Описание	Совместимые серии коммутаторов Cisco
SKU	Описание	2960-CX	3560-CX	2960-Plus	2960-X
PWR-RPS2300	Шасси Cisco RPS 2300	–	–	–	+
C3K-PWR-750WAC	Блок питания 750 W для Cisco RPS 2300	–	–	–	+^{1 2}
CAB-RPS2300=	RPS кабель14-pin для Cisco RPS 2300	–	–	+	*–^{1 2}*
CAB-RPS2300-E=	RPS кабель 22-pin для Cisco RPS 2300	–	–	–	+

SKU	Описание	Совместимые серии коммутаторов Cisco
SKU	Описание	3650	3850	4500E	4500-X	6500	6800
PWR-RPS2300	Шасси Cisco RPS 2300	*+^3**	–	–	–	–	*+^4**
C3K-PWR-750WAC	Блок питания 750 W AC для Cisco RPS 2300	*+^3**	–	–	–	–	*+^4**
CAB-RPS2300=	RPS кабель 14-pin для Cisco RPS 2300	–	–	–	–	–	–
CAB-RPS2300-E=	RPS кабель 22-pin для Cisco RPS 2300	*+^3**	–	–	–	–	*+^4**

Трансиверы и модули Cisco и их совместимость с коммутаторами Catalyst

SKU	Описание	Совместимые серии коммутаторов Cisco
SKU	Описание	2960-CX	3560-CX	2960-Plus	2960-X
GLC-GE-100FX	Трансивер Cisco GLC-GE-100FX	●	●	●	●
GLC-T	Трансивер Cisco 1000BASE-T SFP	–	–	●	●
GLC-SX-MMD	Трансивер Cisco 1000BASE-SX SFP (DOM)	●	●	●	●
GLC-LH-SMD	Трансивер Cisco 1000BASE-LX SFP (DOM)	●	●	●	●
GLC-BX-D	Трансивер Cisco 1000BASE-BX SFP (1490 nm)	●	●	●	●
GLC-BX-U	Трансивер Cisco 1000BASE-BX SFP (1310 nm)	●	●	●	●
GLC-EX-SMD	Трансивер Cisco 1000BASE-EX SFP	●	●	–	●
GLC-ZX-SMD	Трансивер Cisco 1000BASE-ZX SFP	●	●	●	●
SFP-10G-SR	Трансивер Cisco 10GBASE-SR SFP+	–	●	–	●
SFP-10G-LR	Трансивер Cisco 10GBASE-LR SFP+	–	●	–	●
SFP-10G-LRM	Трансивер Cisco 10GBASE-LRM SFP	–	●	–	●
SFP-10G-ER	Трансивер Cisco 10GBASE-ER SFP+	–	●	–	●
SFP-10G-SR-S	Трансивер Cisco 10GBASE-SR SFP+ (для MMF)	–	●	–	●
SFP-10G-LR-S	Трансивер Cisco 10GBASE-LR SFP+ (для SMF)	–	●	–	●
SFP-10G-ER-S	Трансивер Cisco 10GBASE-ER SFP+ (для SMF)	–	●	–	●
SFP-10G-ZR-S	Трансивер Cisco 10GBASE-ZR SFP+ (для SMF)	–	●	–	●
SFP-10G-ZR	Трансивер Cisco 10GBASE-ZR SFP+ (для SMF)		●		●
X2-10GB-CX4	Трансивер Cisco 10GBASE-CX4 X2	–	–	–	–
X2-10GB-LRM	Трансивер Cisco 10GBASE-LRM X2	–	–	–	–
X2-10GB-SR	Трансивер Cisco 10GBASE-SR X2	–	–	–	–
X2-10GB-LR	Трансивер Cisco 10GBASE-LR X2	–	–	–	–
X2-10GB-ER	Трансивер Cisco 10GBASE-ER X2	–	–	–	–
X2-10GB-ZR	Трансивер Cisco 10GBASE-ZR X2	–	–	–	–
CVR-X2-SFP	Модуль-конвертер TwinGig X2	–	–	–	–
CVR-X2-SFP10G	Адаптер Cisco CVR-X2-SFP10G	–	–	–	–
CFP-40G-SR4	40GBASE-SR4 CFP Module	–	–	–	–
CFP-40G-LR4	40GBASE-LR4 CFP Module	–	–	–	–
CVR-CFP-4SFP10G	FourX SFP+ конвертер для CFP	–	–	–	–
CVR-QSFP-SFP10G	SFP/SFP+ конвертер для QSFP	–	–	–	–
CVR-4SFP10G-QSFP	QSFP конвертер для SFP+	–	–	–	–

SKU	Описание	Совместимые серии коммутаторов Cisco
SKU	Описание	3650	3850	4500E	4500-X	6500	6800
GLC-GE-100FX	100BASE-FX SFP Module	●	●	●		●	●
GLC-T	1000BASE-T SFP Module	●	●	●	●	●	●
GLC-SX-MMD	1000BASE-SX SFP Module (DOM)	●	●	●	●	●	●
GLC-LH-SMD	1000BASE-LX SFP Module (DOM)	●	●	●	●	●	●
GLC-BX-D	1000BASE-BX SFP Module (1490 nm)	●	●	●	●	●	●
GLC-BX-U	1000BASE-BX SFP Module (1310 nm)	●	●	●	●	●	●
GLC-EX-SMD	1000BASE-EX SFP Module	●	●	●	●	●	●
GLC-ZX-SMD	1000BASE-ZX SFP Module	●	●	●	●	●	●
SFP-10G-SR	10GBASE-SR SFP+ Module	●	●	●	●	●	●
SFP-10G-LR	10GBASE-LR SFP+ Module	●	●	●	●	●	●
SFP-10G-LRM	10GBASE-LRM SFP Module	●	●	●	●	●	●
SFP-10G-ER	10GBASE-ER SFP+ Module	●	●	●	●	●	●
SFP-10G-SR-S	Cisco 10GBASE-SR SFP+ Module for MMF	●	●	●	●	●	●
SFP-10G-LR-S	Cisco 10GBASE-LR SFP+ Module for SMF	●	●	●	●	●	●
SFP-10G-ER-S	Cisco 10GBASE-ER SFP+ Module for SMF	●	●	●	●	●	●
SFP-10G-ZR-S	Cisco 10GBASE-ZR SFP+ Module for SMF	●	●	●	●	●	●
SFP-10G-ZR	Cisco 10GBASE-ZR SFP+ Module for SMF	●	●	●	●	●	●
X2-10GB-CX4	10GBASE-CX4 X2 Module	–	–	●	–	●	●^*5
X2-10GB-LRM	10GBASE-LRM X2 Module	–	–	●	–	●	●^*5
X2-10GB-SR	10GBASE-SR X2 Module	–	–	●	–	●	●^*5
X2-10GB-LR	10GBASE-LR X2 Module	–	–	●	–	●	●^*5
X2-10GB-ER	10GBASE-ER X2 Module	–	–	●	–	●	●^*5
X2-10GB-ZR	10GBASE-ZR X2 Module	–	–	●	–	●	●^*5
CVR-X2-SFP	TwinGig Converter for X2 Module	–	–	●	–	–	–
CVR-X2-SFP10G	SFP+ Converter for X2 Module	–	–	●	–	●	●^*5
CFP-40G-SR4	40GBASE-SR4 CFP Module	–	–	–	–	●	●^*5
CFP-40G-LR4	40GBASE-LR4 CFP Module	–	–	–	–	●	●^*5
CVR-CFP-4SFP10G	FourX SFP+ Converter for CFP Module	–	–	–	–	●	●^*5
CVR-QSFP-SFP10G	SFP/SFP+ Converter for QSFP Module	–	–	–	–	●	●^*5
CVR-4SFP10G-QSFP	QSFP Converter for SFP+ Module	–	●	●	●	●	●

*1 Модель LAN Lite не поддерживает стекирование.
*2 Модель IP Lite model не поддерживается.
*3 Только модели Mini.
*4 Cisco Catalyst 6880-Series и Cisco Catalyst 6807-XL не поддерживаются.
*5 Cisco Catalyst 6880-X не поддерживается.

Получить лучшие цены на модули, трансиверы и коммутаторы можно разными способами:

прислать нам запрос на почту [email protected]
позвонить нам по номеру +7-499-350-90-51
либо написать в чат и наши менеджеры охотно помогут вам в режиме ONLINE

Таблица совместимости SFP и SFP+ модулей Mikrotik • Блог.telecom-sales.ru

На чтение 7 мин. Просмотров 478

Совместимость модулей SFP и SFP+, DAC и QSPF Микротик

Нас часто спрашивают, какие модули Микротик совместимы с тем или иным маршрутизатором или коммутатором. Производитель учел эти вопросы, и подготовил таблицу совместимости модулей SFP, SFP+ и SFP-модуля GPON.

В первом столбце представлены маршрутизаторы и коммутаторы RouterBoard, имеющие слоты под модули SFP, в первой строке — собственно сами модули SFP производства Mikrotik.

1G SFP

Model	S-RJ01	S-85DLC05D	S-31DLC20D	S-3553LC20D	S-55DLC80D	S-4554LC80D	SFP CWDM	SFP 1m/3m DAC	S+AO0005 AOC
CCR1072-1G-8S+	+	+	+	+	+	+	+	+	+
CCR1036-12G-4S	+	+	+	+	+	+	+	+	+
CCR1036-8G-2S+	+	+	+	+	+	+	+	+	+
CCR1016-12S-1S+	+ 1	+ 1	+ 1	+ 1	+ 1	+ 1	+	+	+
CCR1009-7G-1C	+	+	+	+	+	+	+	+	+
CCR1009-8G-1S-1S+	+	+	+	+	+	+	+	+	+
CCR1009-7G-1C-1S+	+	+	+	+	+	+	+	+	+
CCR2004-1G-12S+2XS	+	+	+	+	+	+	+	+	+
CRS125-24G-1S	+	+	+	+	+	+	+	+	+
CRS305-1G-4S+	+	+	+	+	+	+	+	+	+
CRS309-1G-8S+	+	+	+	+	+	+	+	+	+
CRS312-4C+8XG	—	+	+	+	+	+	+	+	+
CRS318-1Fi-15Fr-2S	+	+	+	+	+	+	+	+	+
CRS318-16P-2S+	+	+	+	+	+	+	+	+	+
CRS326-24S+2Q+	+	+	+	+	+	+	+	+	+
CRS354-48G/P-4S+2Q+	+	+	+	+	+	+	+	+	+
CSS/CRS326-24G-2S+	+	+	+	+	+	+	+	+	+
CRS317-1G-16S+	+	+	+	+	+	+	+	+	+
CRS328-4C-20S-4S+	+	+	+	+	+	+	+	+	+
CRS328-24P-4S+	+	+	+	+	+	+	+	+	+
CRS226-24G-2S+	—	+ 2	+ 2	+ 2	+ 2	+ 2	+	+	+
CRS212-1G-10S-1S+	+ 1	+ 1	+ 1	+ 1	+ 1	+ 1	+	+	+
CRS210-8G-2S+	—	+ 2	+ 2	+ 2	+ 2	+ 2	+	+	+
CRS112-8G/P-4S	+	+	+	+	+	+	+	+	+
CRS109-8G-1S	+	+	+	+	+	+	+	+	+
CRS106-1C-5S/FiberBox	+	+	+	+	+	+	+	+	+
RB4011	+	+	+	+	+	+	+	— 4	+ 4
RB3011	+	+	+	+	+	+	+	+	+
RB2011	+	+	+	+	+	+	+	+	+
RB260	+	+	+	+	+	+	+	+	+
RB922/921	+	+	+	+	+	+	+	+	+
RB953GS	+	+	+	+	+	+	+	+	+
hAP AC	+	+	+	+	+	+	+	+	+
hEX PoE/PowerBox Pro	+	+	+	+	+	+	+	+	+
hEX S	+	+	+	+	+	+	+	+	+
FTC	+	+	+	+	+	+	+	+	+
LHG XL 52 ac	—	+	+	+	+	+	+	+	+
RBD23UGS/NetMetal ac^2	—	+	+	+	+	+	+	+	+

10G SFP+

Model	S+RJ10	S+85DLC03D	S+31DLC10D	S+2332LC10D	SFP+ CWDM	SFP+ 1m/3m DAC	S+AO0005 AOC	Q+BC0003-S+
CCR1072-1G-8S+	+	+	+	+	+	+	+	+ 6
CCR1036-12G-4S	—	+	+	+	+	+	+	—
CCR1036-8G-2S+	+	+	+	+	+	+	+	+ 6
CCR1016-12S-1S+	+	+	+	+	+	+	+	+ 1,6
CCR1009-7G-1C	—	+	+	+	+	+	+	—
CCR1009-8G-1S-1S+	+	+	+	+	+	+	+	+ 6
CCR1009-7G-1C-1S+	+	+	+	+	+	+	+	+ 6
CCR2004-1G-12S+2XS	+	+	+	+	+	+	+	+ 6
CRS125-24G-1S	—	+	+	+	+	+	+	—
CRS305-1G-4S+	+ 8	+	+	+	+	+	+	+ 6
CRS309-1G-8S+	+ 5	+	+	+	+	+	+	+ 6
CRS312-4C+8XG	+	+	+	+	+	+	+	+ 6
CRS318-1Fi-15Fr-2S	—	+	+	+	+	+	+	—
CRS318-16P-2S+	+	+	+	+	+	+	+	+ 6
CRS326-24S+2Q+	+ 7	+	+	+	+	+	+	+
CRS354-48G/P-4S+2Q+	+	+	+	+	+	+	+	+
CSS/CRS326-24G-2S+	+	+	+	+	+	+	+	+ 6
CRS317-1G-16S+	+ 3	+	+	+	+	+	+	+ 6
CRS328-4C-20S-4S+	+	+	+	+	+	+	+	+ 6
CRS328-24P-4S+	+	+	+	+	+	+	+	+ 6
CRS226-24G-2S+	+	+	+	+	+	+	+	+ 6
CRS212-1G-10S-1S+	+	+	+	+	+	+	+	+ 6
CRS210-8G-2S+	+	+	+	+	+	+	+	+ 6
CRS112-8G/P-4S	—	+	+	+	+	+	+	—
CRS109-8G-1S	—	+	+	+	+	+	+	—
CRS106-1C-5S/FiberBox	—	+	+	+	+	+	+	—
RB4011	+	+	+	+	+	— 4	+ 4	—
RB3011	—	+	+	+	+	+	+	—
RB2011	—	+	+	+	+	+	+	—
RB260	—	+	+	+	+	+	+	—
RB922/921	—	+	+	+	+	+	+	—
RB953GS	—	+	+	+	+	+	+	—
hAP AC	—	+	+	+	+	+	+	—
hEX PoE/PowerBox Pro	—	+	+	+	+	+	+	—
hEX S	—	+	+	+	+	+	+	—
FTC	—	+	+	+	+	+	+	—
LHG XL 52 ac	—	+	+	+	+	+	+	—
RBD23UGS/NetMetal ac^2	—	+	+	+	+	+	+	—

40G QSFP+

Model	QSFP+ Q+DA0001	Q+85MP01D	Q+BC0003-S+
CRS326-24S+2Q+	+	+	+
CRS354-48G/P-4S+2Q+	+	+	+

Легенда
Цветовые коды	Не поддерживается	Смотри сноски ниже

Детали:
CCR1016-12S-1S+ / CRS212-1G-10S-1S+ — первый SFP+интерфейс не работает ни на каких скоростях, кроме 10G (не поддерживаются гигабитные трансиверы).
CRS226 / CRS210 — Только первый SFP+интерфейс поддерживает гигабитные SFP, второй SFP+ работает только с 10G соединениями.
CSS/CRS317-1G-16S+ — поддержка только 10 одновременно работающих модулей S+RJ10.
RB4011 — Поддерживаются только активные кабели прямого соединения Direct Attach Cables (MikroTik S+AO0005) . Пассивные DAC (MikroTik S+DA0001/S+DA0003) не поддерживаются.
CSS/CRS309-1G-8S+ — 8x S+RJ10 поддерживаются при напряжении PoE-in >30V. До 4x S+RJ10 поддерживаются при напряжении PoE-in = 24V.
Q+BC0003-S+ SFP+ разъем поддерживается в SFP+/SFP28 слотах.
CSS/CRS326-24S+2Q+ — поддержка до 12 одновременно работающих модулей S+RJ10.
CSS/CRS305-1G-4S+ — поддержка до 2 одновременно работающих модулей S+RJ10.

S-RJ01

Таблица показывает, на каких скоростях может работать медный модуль S-RJ01. Данные модули будут работать только в том случае, если активировано автосогласование скорости портов (auto-negotiation). При заданных жестко скоростях портов соединение не установится.

Model	1000	100	10
RB4011	+	+	+
RB3011	+	+	+
RB922	+	+	+
RB921	+	+	+
hAP ac	+	+	+
hEX PoE	+	+	+
hEX S	+	—	—
RB953	+/+	+/-	+/-
RB2011	+	—	—
RB260	+	—	—
FTC	+	—	—
LHG XL 52 ac	—	—	—
RBD23UGS/NetMetal ac^2	—	—	—
CRS106	+	+	+
CRS112	+	+	+
CRS125/CRS109	+	+	+
CRS212	+	+	+
CRS226/CRS210	—	—	—
CSS/CRS305-1G-4S+	+	+	+
CSS/CRS309-1G-8S+	+	+	+
CRS318-1Fi-15Fr-2S	+	+	+
CRS318-16P-2S+	+	+	+
CSS/CRS326-24G-2S+	+	+	+
CRS354	+	+	+
CSS/CRS328-4C-20S-4S+	+	+	+
CSS/CRS328-24P-4S+	+	+	+
CSS/CRS317-1G-16S+	+	+	+
CRS326-24S+2Q+	+	+	+
CRS354-48G-4S+2Q+	+	+	+
CCR1009	+/+	+/+	+/+
CCR1016-12S-1S+	+	+	+
CCR1036-12G-4S	+	+	+
CCR1036-8G-2S+	+	+	+
CCR1072-1G-8S+	+	+	+

Notes:

Работает: +
Не работает: —

RB953: SFP2/SFP1
CCR1009: SFP+/SFP

10 Gigabit Ethernet

S+RJ10

Эти модули используются только в 10G SFP+ портах с включенным автосогласованием.

10BASE-T	Cat5e/6	100m
100BASE-T	Cat5e/6	100m
1000BASE-T	Cat5e/6	100m
2.5GBASE-T	Cat5e/6 UTP	100m
2.5GBASE-T	Cat5e/6 STP	100m
5GBASE-T	Cat5e/6	100m
10GBASE-T	Cat6/7	30m

Новые ревизии S+RJ10 теперь поддерживают jumbo frames до 10218 байт на скорости 2.5Gbps, 5Gbps и 10Gbps.

10Gbps	10218
5Gbps	10218
2.5Gbps	10218
1000Mbps	1504
100Mbps	1504
10Mbps	1504

CRS312-4C+8XG

10GE максимальная длина кабеля.

10BASE-T	Cat5e/6	100m
100BASE-T	Cat5e/6	100m
1000BASE-T	Cat5e/6	100m
2. 5GBASE-T	Cat5e/6	100m
5GBASE-T	Cat5e/6	100m
10GBASE-T	Cat6/7	30m

Внимание: 10GE порты не поддерживают Half duplex mode with forced link speeds.

Совместимость портов SFP+ с трансиверами SFP (1G)

Для оборудования MikroTik с портами SFP+, которые поддерживают скорости 10G и 1G, требуется выставить одинаковые параметры линка соединения с двух сторон. Для гигабитных линков используйте следующую конфигурацию:

auto-negotiation выключено
скорость порта 1G
Full-Duplex

Устройства с портами SFP+, которые поддерживают 1G соединения:

CCR1072-1G-8S+ — Все SFP+могут работать в режиме 1G.
CCR1036-8G-2S+ — Все SFP+могут работать в режиме 1G..
CCR1009-8G-1S-1S+ — Все SFP+могут работать в режиме 1G.
CCR1009-7G-1C-1S+ — Все SFP+могут работать в режиме 1G.
CSS326-24G-2S+RM — Все SFP+могут работать в режиме 1G. 2

Совместимость интерфейса QSFP+ с SFP+ портами

Для обеспечения совместимости междупортами QSFP+ и SFP+, на стороне QSFP+ следует выставить такие настройки:

auto-negotiation выключено
port speed 10G
Full-Duplex

Важно: На стороне SFP+, auto-negotiation должен оставаться включенным

Как просмотреть уровни сигнала на sfp cisco

Пошли потери на одном из подшефных узлов. Каталист на узле привязан по оптике SFPшкой. На аплинковом порту дикий прирост потерь. Первая мысль — посмотреть какие уровни сигнала «видит» SFP по оптике.

Сделать это можно командой: sh int gi0/1 transceiver detail
Вывод выглядит вот так:

Switch#sh int gi0/1 transceiver detail
ITU Channel not available (Wavelength not available),
Transceiver is externally calibrated.
mA: milliamperes, dBm: decibels (milliwatts), NA or N/A: not applicable.
++ : high alarm, +  : high warning, -  : low warning, -- : low alarm.
A2D readouts (if they differ), are reported in parentheses.
The threshold values are calibrated.

                              High Alarm  High Warn  Low Warn   Low Alarm
          Temperature         Threshold   Threshold  Threshold  Threshold
Port       (Celsius)          (Celsius)   (Celsius)  (Celsius)  (Celsius)
--------- ------------------  ----------  ---------  ---------  ---------
Gi0/1       49.3               110.0        93.0       -30.0      -40.0

                              High Alarm  High Warn  Low Warn   Low Alarm
           Voltage            Threshold   Threshold  Threshold  Threshold
Port       (Volts)            (Volts)     (Volts)    (Volts)    (Volts)
---------  ---------------    ----------  ---------  ---------  ---------
Gi0/1      3.22                  3.90        3.70        2.90       2.70

           Optical            High Alarm  High Warn  Low Warn   Low Alarm
           Transmit Power     Threshold   Threshold  Threshold  Threshold
Port       (dBm)              (dBm)       (dBm)      (dBm)      (dBm)
---------  -----------------  ----------  ---------  ---------  ---------
Gi0/1       -6. 1                 1.0        -0.9       -11.1      -13.5

           Optical            High Alarm  High Warn  Low Warn   Low Alarm
           Receive Power      Threshold   Threshold  Threshold  Threshold
Port       (dBm)              (dBm)       (dBm)      (dBm)      (dBm)
-------    -----------------  ----------  ---------  ---------  ---------
Gi0/1       -6.8                 0.7        -1.0       -20.0      -24.0

У меня же был сюрприз в виде сообщения:

Switch#show interface gi0/1 transceiver detail
Diagnostic Monitoring is not implemented.

Как с таким бороться!? НИКАК! Возможность выдавать статистику по уровням в SFP модуль ВШИТА. У cisco есть таблица по всем SFP и их поддержке функций мониторинга- идем сюда ТУЦ! и изучааем.

Куча информации о состоянии SFP модуля можно получить по команде: show idprom interface gi0/1 Информация правда выдается в виде HEX кодов и ее надо расшифровывать/ Если найдете мануал как — просьба скинуть линк в коментариях.

Модули приемопередатчиков Cisco

— Технические данные модулей Cisco SFP для приложений Gigabit Ethernet

Экономичные трансиверы с подключаемым модулем малого форм-фактора (SFP) для приложений Gigabit Ethernet

Обзор продукции

Стандартный гигабитный преобразователь интерфейса Cisco ^® с подключаемым модулем малого форм-фактора (SFP) (рис. 1) связывает коммутаторы и маршрутизаторы с сетью. Устройство ввода / вывода с возможностью горячей замены подключается к порту или слоту Gigabit Ethernet.Оптические и медные модели могут использоваться в широком спектре продуктов Cisco и сочетаться в комбинациях 1000BASE-T, 1000BASE-SX, 1000BASE-LX / LH, 1000BASE-EX, 1000BASE-ZX или 1000BASE-BX10-D / U на на портовой основе.

Рисунок 1.

Cisco Optical Gigabit Ethernet SFP

Фигура 2.

Cisco 1000BASE-T, медный SFP

Рисунок 3.

Cisco 2-канальный оптический SFP 1000BASE-BX

Особенности и преимущества

● Возможность горячей замены для увеличения времени безотказной работы и упрощения обслуживания

● Гибкость выбора носителя и интерфейса для каждого порта, так что вы можете «платить по мере заполнения»

● Прочная конструкция для повышенной надежности

● Поддержка возможности цифрового оптического мониторинга (DOM)

1000BASE-T SFP для медных сетей

SFP 1000BASE-T работает со стандартной неэкранированной медной витой парой категории 5 с длиной канала до 100 м (328 футов).Модули Cisco 1000BASE-T SFP поддерживают автоматическое согласование 10/100/1000 и Auto MDI / MDIX.

1000BASE-SX SFP только для многомодового волокна

SFP 1000BASE-SX, совместимый со стандартом IEEE 802.3z 1000BASE-SX, работает на устаревших многомодовых оптоволоконных каналах 50 мкм на длине до 550 м и на многомодовых волокнах класса Fiber Distributed Data Interface (FDDI) 62,5 мкм на расстоянии до 220 м. Он может поддерживать до 1 км по многомодовому волоконному кабелю 50 мкм, оптимизированному для лазера.

1000BASE-LX / LH SFP для многомодовых и одномодовых волокон

1000BASE-LX / LH SFP, совместимый с IEEE 802.Стандарт 3z 1000BASE-LX, работает на стандартных одномодовых оптоволоконных линиях с протяженностью до 10 км и до 550 м на любых многомодовых волокнах. При использовании с устаревшим многомодовым волокном передатчик должен быть подключен через коммутационный кабель для согласования режимов. Дополнительные сведения об этой реализации см. На странице https://www.cisco.com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25-530836.html.

1000BASE-EX SFP для одномодового волокна большой досягаемости

1000BASE-EX SFP работает на стандартном одномодовом оптоволоконном канале длиной до 40 км.Между оптоволоконным кабелем и приемным портом SFP на каждом конце канала следует вставить оптический аттенюатор на 5 дБ для обеспечения двустороннего соединения.

1000BASE-ZX SFP для одномодовых волокон большой досягаемости

1000BASE-ZX SFP работает на стандартном одномодовом оптоволоконном канале длиной примерно до 70 км. SFP обеспечивает бюджет оптического канала 21 дБ, но точная длина участка канала зависит от многих факторов, таких как качество волокна, количество стыков и разъемов.

При использовании одномодового волокна на меньших расстояниях (SMF) может потребоваться установка встроенного оптического аттенюатора в канал, чтобы избежать перегрузки приемника. Встроенный оптический аттенюатор на 10 дБ должен быть вставлен между волоконно-оптическим кабелем и приемным портом на SFP на каждом конце линии всякий раз, когда потери на пролете волоконно-оптического кабеля меньше 8 дБ.

100 / 1000BASE-LX SFP для одномодовых волокон большой досягаемости

Двухскоростной SFP 100M / 1G 10Km совместим со стандартами IEEE 100BASE-LX и 1000BASE-LX / LH.

GLC-GE-DR-LX SFP также поддерживает функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA). Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

SFP Работа на 100M

GLC-GE-DR-LX SFP может взаимодействовать с другими 100M SFP / интерфейсами, если они основаны на стандарте 100BASE-LX10.Аттенюатор 5 дБ необходим на пути передачи двухскоростного SFP Tx и интерфейса 100BASE-LX10 Rx. На другой пряди волокна аттенюатор не требуется.

SFP Работа на 1G

GLC-GE-DR-LX SFP может взаимодействовать с другими 1G SFP / интерфейсами, если они основаны на стандарте 1000BASE-LX / LH. Никакой аттенюатор не требуется ни в одной пряди волокна.

1000BASE-BX10-D и 1000BASE-BX10-U SFP для одножильных двунаправленных приложений

Модули SFP 1000BASE-BX-D и 1000BASE-BX-U, совместимые с IEEE 802.Стандарты 3ah 1000BASE-BX10-D и 1000BASE-BX10-U работают на одной нити стандартного SMF.

Устройство 1000BASE-BX10-D всегда подключается к устройству 1000BASE-BX10-U с помощью одной нити стандартного SMF с рабочей дальностью передачи до 10 км. Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств, как показано на рисунке 2: 1000BASE-BX10-D передает канал длиной 1490 нм и принимает сигнал длиной 1310 нм, тогда как 1000BASE-BX10-U передает на длине волны 1310 нм и принимает сигнал на длине волны 1490 нм.Как показано, наличие разделителя с мультиплексированием с разделением по длине волны (WDM), интегрированного в SFP, для разделения световых путей длиной 1310 нм и 1490 нм.

Рисунок 4.

Двунаправленная передача одной нити SMF

Модули SFP GLC-BX-D и GLC-BX-U также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA). Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

GLC-BX-D-I и GLC-BX-U-I являются аналогами GLC-BX-D и GLC-BX-U SFPS, рассчитанными на промышленную температуру (IND). Это позволяет соединению работать в суровых условиях окружающей среды, когда температура корпуса модуля может находиться в диапазоне от -40 ° C до 85 ° C.

2-канальный 1000BASE-BX10-D для однонаправленных двунаправленных приложений

2-канальный модуль 1000BASE-BX-D SFP, также известный как Compact SFP, объединяет два интерфейса IEEE 802.3ah 1000BASE-BX10-D в одном модуле SFP.GLC-2BX-D или GLC-2BX-D-I всегда подключается к двум интерфейсам 1000BASE-BX10-U по двум одинарным цепям стандартного SMF с рабочим диапазоном передачи до 10 км.

GLC-2BX-D или GLC-2BX-D-I предназначен для подключения к любому стандартному оборудованию в помещении клиента (CPE) по каналам FTTx (рисунок 3).

Рисунок 5.

Компактное развертывание SFP с Cisco Catalyst 4500

1000BASE-BX40-D и 1000BASE-BX40-U для однонаправленных двунаправленных приложений

Модули SFP Cisco GLC-BX40-D-I, GLC-BX40-DA-I и GLC-BX40-U-I работают на одном канале стандартного SMF.

Устройство GLC-BX40-D-I или GLC-BX40-DA-I подключается к устройству GLC-BX40-U-I с помощью одной нити стандартного SMF с рабочим диапазоном передачи до 40 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств. Модули SFP GLC-BX40-D-I, GLC-BX40-DA-I и GLC-BX40-U-I также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA).Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

1000BASE-BX80-D и 1000BASE-BX80-U для однонаправленных двунаправленных приложений

Модули SFP Cisco GLC-BX80-D-I и GLC-BX80-U-I работают на одном канале стандартного SMF.

Устройство GLC-BX80-D-I всегда подключается к устройству GLC-BX80-U-I с помощью одной нити стандартного SMF с рабочей дальностью передачи до 80 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств. Модули SFP GLC-BX80-D-I и GLC-BX80-U-I также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA). Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

Поддержка платформы

SFP Cisco 1 Гбит / с поддерживаются различным сетевым оборудованием Cisco ^*. Дополнительные сведения см. В документе «Матрица совместимости SFP» по адресу: https://www.cisco.com/en/US/docs/interfaces_modules/transceiver_modules/compatibility/matrix/OL_6981.pdf

● Устройства серии ASA5500

● Маршрутизаторы серий ASR 901 и 903

● Маршрутизаторы серий ASR 1000, 9000 и 9000v

● Catalyst Express 500 и Express 520

● Catalyst 2350 и 2360 серий

● Catalyst 2900, 2940, 2950, 2960, 2960-Plus, 2960-C, 2960-S, 2960-SF, 2960-X Series

● Catalyst серий 2970 и 2975

● Блейд-коммутаторы Catalyst 3000 и 3100

● Catalyst серии 3500XL

● Catalyst 3550, 3560, 3560-C, 3560-E, 3560-X Series

● Catalyst 3750-E Series, 3750 Metro, 3750-X Series

● Catalyst 3850 Series

● Catalyst 4500 и 4500-X Series

● Catalyst 4900 Series

● Catalyst 6000 Series

● Catalyst 6800 Series

● Маршрутизатор Cisco серии 1941

● Маршрутизатор Cisco серий 2600, 2800, 2900

● Маршрутизатор Cisco серий 3200, 3600, 3700

● Маршрутизатор Cisco серии 4400

● Контроллер беспроводной локальной сети Cisco серии 5700

● Маршрутизатор универсального доступа Cisco 6400

● Cisco uBR7200 Series

● Маршрутизаторы Cisco серий 7200, 7300, 7500 и 7600

● Маршрутизаторы Cisco серии 10000 и uBR 10000

● Интернет-маршрутизатор Cisco серии 10700

● Маршрутизатор Cisco серии 12000

● Серия маршрутизаторов Cisco 2000 Connected Grid

● Серия коммутаторов Cisco 2500 Connected Grid

● Cisco серий IE2000 и IE2000U

● Cisco IE3010 Series

● Cisco MDS 9000

● Cisco ME 2400

● Cisco ME 2600X

● Cisco ME 3400

● Cisco ME 3600X и ME 3800X

● Cisco ME 4600 и ME 4900 серий

● Cisco ME серии 6500

● Мобильный беспроводной маршрутизатор Cisco MWR 2941

● Серия маршрутизаторов CRS

● CSS 11500 Series

● Cisco RF Gateway Series

● Устройства серии NAM 2200

● Nexus серии 2000, 3000, 4000, 5000, 7000, 9000, 9300, 9500 (модульный)

^* Дополнительные платформы могут добавляться постоянно; пожалуйста, проверьте матрица совместимости для получения последней информации и для операционной системы, совместимой с Cisco, для каждой платформы.

Характеристики

Кабели и соединители

Разъемы

включают следующее:

● Двойной разъем LC / PC (1000BASE-SX, 1000BASE-LX / LH, 1000BASE-EX и 1000BASE-ZX)

● Один разъем LC / PC (1000BASE-BX-D и 1000BASE-BX-U)

● Разъем RJ-45 (1000BASE-T)

Примечание: Поддерживаются только соединения с коммутационными шнурами с разъемами ПК или UPC. Патч-корды с разъемами APC не поддерживаются.Все используемые кабели и кабельные сборки должны соответствовать стандартам, указанным в разделе стандартов.

Таблица 1 содержит спецификации кабелей для модулей SFP, которые вы устанавливаете в порт Gigabit Ethernet. Обратите внимание, что все порты SFP имеют разъемы типа LC, а минимальная длина кабеля для всех перечисленных SFP (многомодовых и одномодовых оптоволоконных кабелей) составляет 6,5 футов (2 м).

Таблица 1. Технические характеристики кабелей порта SFP

Продукт	Длина волны (нм)	Тип волокна	Размер сердечника (мкм)	Модальная полоса пропускания (МГц ^* км) ^***	Рабочее расстояние (м)
1000BASE-SX	850	MMF	62. 5	160 (класс FDDI)	220 (722 футов)
			62,5	200 (OM1)	275 (902 футов)
			50	400 (400/400)

Примечания по установке модуля приемопередатчика Cisco SFP и SFP +

Номер продукта модуля трансивера SFP	Описание трансивера
10-гигабитный Ethernet
SFP-10G-SR	Модуль приемопередатчика Cisco 10GBASE-SR SFP + для MMF, длина волны 850 нм
SFP-10G-SR-X	Модуль приемопередатчика Cisco 10GBASE-SR SFP + для MMF, длина волны 850 нм, расширенный диапазон температур
SFP-10G-LR	Модуль приемопередатчика Cisco 10GBASE-LR SFP + для SMF, длина волны 1310 нм
SFP-10G-LR-X	Многоскоростной модуль приемопередатчика Cisco 10GBASE-LR / 10GBASE-LW / OTU2e SFP + для SMF, длина волны 1310 нм, расширенный температурный диапазон
SFP-10G-LRM	Модуль приемопередатчика Cisco 10GBASE-LRM SFP + для MMF и SMF, длина волны 1310 нм
SFP-10G-ER	Модуль приемопередатчика Cisco 10GBASE-ER SFP + для SMF, длина волны 1550 нм
SFP-10G-ZR	Модуль приемопередатчика Cisco 10GBASE-ZR SFP + для SMF, длина волны 1550 нм
SFP-h20GB-CU1M	Пассивный кабель Cisco 10GBASE-CU Twinax SFP + в сборе, 1 метр
SFP-h20GB-CU1-5M	Пассивный кабель Twinax SFP + Cisco 10GBASE-CU в сборе, 1. 5 метров
SFP-h20GB-CU2M	Пассивный кабель Cisco 10GBASE-CU Twinax SFP + в сборе, 2 метра
SFP-h20GB-CU2-5M	Пассивный кабель Cisco 10GBASE-CU Twinax SFP + в сборе, 2,5 метра
SFP-h20GB-CU3M	Пассивный кабель Cisco 10GBASE-CU Twinax SFP + в сборе, 3 метра
SFP-h20GB-CU5M	Пассивный кабель Cisco 10GBASE-CU Twinax SFP + в сборе, 5 метров
SFP-h20GB-ACU7M	Cisco 10GBASE-CU, активный кабельный узел Twinax SFP +, 7 метров
SFP-h20GB-ACU10M	Кабельная сборка активного Twinax SFP + Cisco 10GBASE-CU, 10 метров
SFP-10G-AOC1M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 1 метр
SFP-10G-AOC2M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 2 метра
SFP-10G-AOC3M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 3 метра
SFP-10G-AOC5M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 5 метров
SFP-10G-AOC7M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 7 метров
SFP-10G-AOC10M	Активный оптический кабель Cisco 10GBASE-AOC SFP + в сборе, 10 метров
1-гигабитный Ethernet
GLC-SX-MM =	Модуль приемопередатчика Cisco 1000BASE-SX SFP для MMF, длина волны 850 нм, коммерческий диапазон рабочих температур .
GLC-SX-MM-RGD =	Модуль приемопередатчика Cisco 1000BASE-SX SFP для MMF, длина волны 850 нм, промышленный диапазон рабочих температур .
SFP-GE-S =	Модуль приемопередатчика Cisco 1000BASE-SX SFP для MMF, длина волны 850 нм, расширенный диапазон рабочих температур .
GLC-SX-MMD =	Модуль приемопередатчика Cisco 1000BASE-SX SFP для MMF, длина волны 850 нм, расширенный диапазон рабочих температур .
GLC-LH-SM =	Модуль приемопередатчика Cisco 1000BASE-LX / LH SFP для MMF и SMF, длина волны 1300 нм, коммерческий диапазон рабочих температур .
GLC-LX-SM-RGD =	Модуль приемопередатчика Cisco 1000BASE-LX / LH SFP для MMF и SMF, длина волны 1300 нм, промышленный диапазон рабочих температур .
SFP-GE-L =	Модуль приемопередатчика Cisco 1000BASE-LX / LH SFP для MMF и SMF, длина волны 1300 нм, расширенный диапазон рабочих температур .
GLC-LH-SMD =	Модуль приемопередатчика Cisco 1000BASE-LX / LH SFP для MMF и SMF, длина волны 1300 нм, расширенный диапазон рабочих температур.
GLC-EX-SMD =	Модуль приемопередатчика Cisco 1000BASE-EX SFP для SMF, длина волны 1310 нм, расширенный диапазон рабочих температур.
GLC-ZX-SM =	Модуль приемопередатчика Cisco 1000BASE-ZX SFP для SMF, длина волны 1550 нм, коммерческий диапазон рабочих температур .
GLC-ZX-SM-RGD =	Модуль приемопередатчика Cisco 1000BASE-ZX SFP для SMF, длина волны 1550 нм, промышленный диапазон рабочих температур .
SFP-GE-Z =	Модуль приемопередатчика Cisco 1000BASE-ZX SFP для SMF, длина волны 1550 нм, расширенный диапазон рабочих температур .
GLC-ZX-SMD =	Модуль приемопередатчика Cisco 1000BASE-ZX SFP для SMF, длина волны 1550 нм, расширенный диапазон рабочих температур.
GLC-T =	Модуль приемопередатчика 1000BASE-T SFP для медных сетей, диапазон рабочих температур в коммерческих целях.
SFP-GE-T =	Модуль приемопередатчика 1000BASE-T SFP для медных сетей, расширенный диапазон рабочих температур.
GLC-BX-D =	SFP-модуль 1000BASE-BX10 для однониточного SMF, длина волны 1490 нм TX / 1310 нм RX, диапазон рабочих температур коммерческий.
GLC-BX-U =	SFP-модуль 1000BASE-BX10 для одножильного SMF, длина волны 1310 нм TX / 1490 нм RX, диапазон рабочих температур коммерческий.
GLC-2BX-D =	Двухканальный SFP-модуль 1000BASE-BX10 для однониточного SMF, длина волны 1490 нм TX / 1310 нм RX, коммерческий диапазон рабочих температур.
Fast Ethernet
GLC-FE-100FX =	SFP-модуль 100BASE-FX для портов 100 Мбит, MMF, длина волны 1310 нм, коммерческий диапазон рабочих температур .
GLC-FE-100FX-RGD =	SFP-модуль 100BASE-FX для портов 100 Мбит, MMF, длина волны 1310 нм, промышленный диапазон рабочих температур .
GLC-GE-100FX =	SFP-модуль 100BASE-FX для портов Gigabit Ethernet, MMF, длина волны 1310 нм, коммерческий диапазон рабочих температур .
GLC-FE-100LX =	SFP-модуль 100BASE-LX10 для портов 100 Мбит, SMF, длина волны 1310 нм, коммерческий диапазон рабочих температур .
GLC-FE-100LX-RGD =	SFP-модуль 100BASE-LX10 для портов 100 Мбит, SMF, длина волны 1310 нм, промышленный диапазон рабочих температур .
GLC-FE-100BX-D =	SFP-модуль 100BASE-BX10-D для одножильного SMF, длина волны 1550 нм TX / 1310 нм RX, диапазон рабочих температур коммерческий.
GLC-FE-100BX-U =	SFP-модуль 100BASE-BX10-U для однониточного SMF, длина волны 1310 нм TX / 1550 нм RX, диапазон рабочих температур коммерческий.
GLC-FE-100EX =	SFP-модуль 100BASE-EX для портов 100 Мбит, SMF, длина волны 1310 нм, коммерческий диапазон рабочих температур .
GLC-FE-100ZX =	SFP-модуль 100BASE-ZX для портов 100 Мбит, SMF, длина волны 1550 нм, коммерческий диапазон рабочих температур .
SONET / SDH
SFP-OC3-MM	Многомодовый SFP OC-3 / STM-1
SFP-OC3-SR	SFP OC-3 / STM-1 Short-Reach
SFP-OC3-IR1	SFP OC-3 / STM-1 средней зоны действия
SFP-OC3-LR1	SFP OC-3 / STM-1 большой дальности (40 км)
SFP-OC3-LR2	SFP OC-3 / STM-1 большой дальности (80 км)
SFP-OC12-MM	Многомодовый SFP OC-12 / STM-4
SFP-OC12-SR	SFP OC-12 / STM-4 Short-Reach
SFP-OC12-IR1	SFP OC-12 / STM-4 средней зоны действия
SFP-OC12-LR1	SFP OC-12 / STM-4 большой дальности (40 км)
SFP-OC12-LR2	SFP OC-12 / STM-4 большой дальности (80 км)
SFP-OC48-SR	SFP OC-48 / STM-16 Short-Reach
SFP-OC48-IR1	SFP OC-48 / STM-16 Промежуточная зона действия
SFP-OC48-LR2	SFP OC-48 / STM-16 большой дальности (80 км)
CWDM (OC-12 / STM4, 1-гигабитный Ethernet, 1-гигабитный Fibre Channel, 2-гигабитный Fibre Channel, OC-48 / STM-16)
CWDM-SFP-1470 =	Длинноволновый лазер 1470 нм, одномодовый
CWDM-SFP-1490 =	Длинноволновый лазер 1490 нм, одномодовый
CWDM-SFP-1510 =	Длинноволновый лазер 1510 нм, одномодовый
CWDM-SFP-1530 =	Длинноволновый лазер 1530 нм, одномодовый
CWDM-SFP-1550 =	Длинноволновый лазер 1550 нм, одномодовый
CWDM-SFP-1570 =	Длинноволновый лазер с длиной волны 1570 нм, одномодовый
CWDM-SFP-1590 =	Длинноволновый лазер 1590 нм, одномодовый
CWDM-SFP-1610 =	Длинноволновый лазер 1610 нм, одномодовый
DWDM (OC-12 / STM4, 1-гигабитный Ethernet, 1-гигабитный Fibre Channel, 2-гигабитный Fibre Channel, OC-48 / STM-16)
DWDM-SFP-6141 =	Длинная волна 1561.42-нм лазер (100 ГГц ITU канал 20), одномодовый
DWDM-SFP-6061 =	Длинноволновый лазер 1560,61 нм (канал 21 ITU 100 ГГц), одномодовый
DWDM-SFP-5979 =	Длинноволновый лазер с длиной волны 1559,79 нм (канал 22 ITU, 100 ГГц), одномодовый
DWDM-SFP-5898 =	Длинная волна 1558.98-нм лазер (100 ГГц, канал 23 ITU), одномодовый
DWDM-SFP-5817 =	Длинноволновый лазер с длиной волны 1558,17 нм (канал 24 ITU, 100 ГГц), одномодовый
DWDM-SFP-5736 =	Длинноволновый лазер с длиной волны 1557,36 нм (канал 25 ITU, 100 ГГц), одномодовый
DWDM-SFP-5655 =	Длинная волна 1556.55-нм лазер (канал 26 ITU, 100 ГГц), одномодовый
DWDM-SFP-5575 =	Длинноволновый лазер 1555,75 нм (канал 27 ITU 100 ГГц), одномодовый
DWDM-SFP-5494 =	Длинноволновый лазер 1554,94 нм (канал 28 ITU 100 ГГц), одномодовый
DWDM-SFP-5413 =	Длинная волна 1554.13-нм лазер (100 ГГц, канал 29 ITU), одномодовый
DWDM-SFP-5332 =	Длинноволновый лазер с длиной волны 1553,33 нм (канал 30 ITU, 100 ГГц), одномодовый
DWDM-SFP-5252 =	Длинноволновый лазер с длиной волны 1552,52 нм (канал 31 ITU, 100 ГГц), одномодовый
DWDM-SFP-5172 =	Длинная волна 1551.72-нм лазер (100 ГГц, канал 32 ITU), одномодовый
DWDM-SFP-5092 =	Длинноволновый лазер 1550,92 нм (канал 33 ITU 100 ГГц), одномодовый
DWDM-SFP-5012 =	Длинноволновый лазер 1550,12 нм (канал 34 ITU 100 ГГц), одномодовый
DWDM-SFP-4931 =	Длинная волна 1549.32-нм лазер (канал 35 ITU, 100 ГГц), одномодовый
DWDM-SFP-4851 =	Длинноволновый лазер с длиной волны 1548,51 нм (канал 36 ITU, 100 ГГц), одномодовый
DWDM-SFP-4772 =	Длинноволновый лазер 1547,72 нм (канал 37 ITU 100 ГГц), одномодовый
DWDM-SFP-4692 =	Длинная волна 1546.92-нм лазер (канал 38 ITU 100 ГГц), одномодовый
DWDM-SFP-4612 =	Длинноволновый лазер с длиной волны 1546,12 нм (канал 39 ITU, 100 ГГц), одномодовый
DWDM-SFP-4532 =	Длинноволновый лазер с длиной волны 1545,32 нм (100 ГГц, канал 40 ITU), одномодовый
DWDM-SFP-4453 =	Длинная волна 1544.53-нм лазер (канал 41 ITU, 100 ГГц), одномодовый
DWDM-SFP-4373 =	Длинноволновый лазер с длиной волны 1543,73 нм (канал 42 ITU, 100 ГГц), одномодовый
DWDM-SFP-4294 =

Модули приемопередатчиков Cisco — Спецификация модулей Cisco 10GBASE SFP +

Широкий спектр совместимых с отраслью модулей SFP + для развертываний 10 Gigabit Ethernet в различных сетевых средах.

Обзор продукции

Модули Cisco ^® 10GBASE SFP + (рис. 1) предоставляют широкий выбор вариантов подключения 10 Gigabit Ethernet для центров обработки данных, корпоративных коммутационных шкафов и транспортных приложений поставщика услуг.

Рисунок 1.

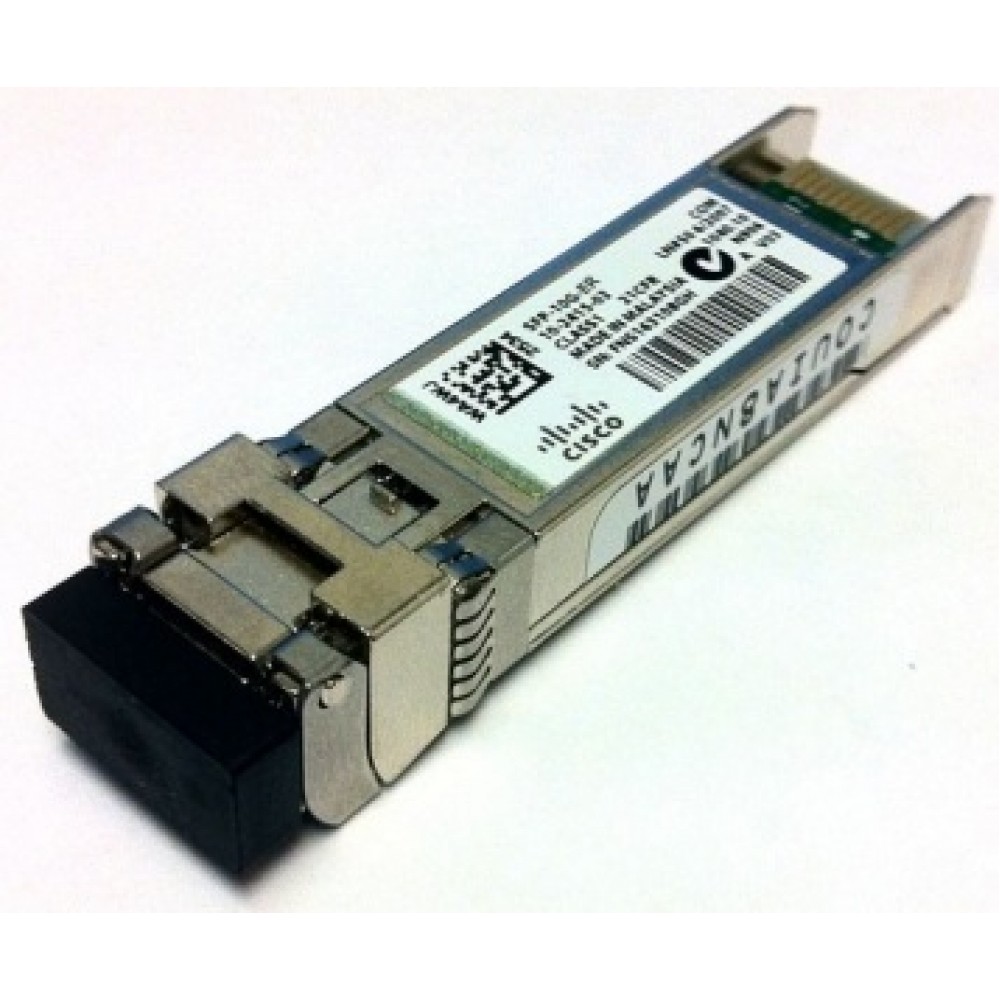

Модули Cisco 10GBASE SFP +

Особенности и преимущества

Модули

Cisco SFP + обладают следующими функциями и преимуществами.

● Наименьший в отрасли форм-фактор 10G для максимальной плотности на шасси

● Устройство ввода / вывода с возможностью горячей замены, которое подключается к порту Ethernet SFP + коммутатора Cisco (нет необходимости выключать питание при установке или замене)

● Поддерживает модель «оплата по мере заполнения» для защиты инвестиций и упрощения миграции технологий.

● Возможность цифрового оптического мониторинга для сильных диагностических возможностей

● Оптическая совместимость с интерфейсами 10GBASE XENPAK, 10GBASE X2 и 10GBASE XFP на одном канале

● Функция идентификации качества Cisco (ID) позволяет платформе Cisco определять, сертифицирован ли модуль и протестирован ли он Cisco

Модуль Cisco SFP-10G-T-X

Модуль Cisco 10GBASE-T (рисунок 2) предлагает варианты подключения со следующими скоростями передачи данных: 100M / 1G / 10Gbps.Он имеет форм-фактор SFP + и интерфейс RJ-45, поэтому кабели CAT5e / CAT6A / CAT7 можно использовать для подключения к конечным точкам со встроенными портами 10GBASE-T. Они подходят для расстояний до 30 метров и предлагают экономичный способ соединения внутри стоек и между соседними стойками.

Фигура 2.

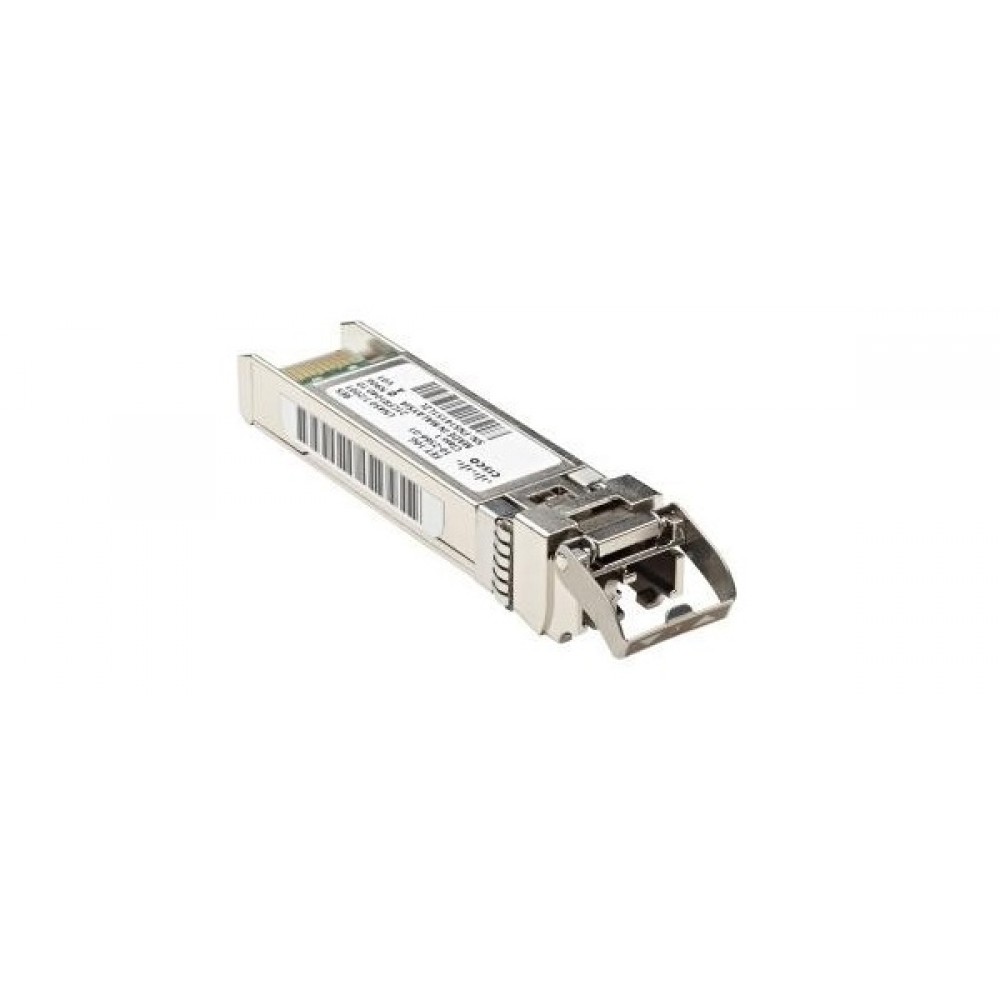

Модуль Cisco SFP + 10GBASE-T с разъемом RJ-45

Таблица 1 содержит подробные технические характеристики модуля SFP-10G-T-X, включая тип кабеля, расстояние и поддерживаемую скорость передачи данных.

Таблица 1. Технические характеристики кабеля SFP-10G-T-X

идентификаторы Cisco PID	Скорости	Тип кабеля	Расстояние	Макс. Потребляемая мощность (Вт)
SFP-10G-T-X	10 Гбит / с	Cat6A / Cat7 или лучше	До 30 метров	2.5Вт
SFP-10G-T-X	100M / 1 Гбит / с	Cat5e / Cat6A / Cat7 или лучше	До 100 метров	1,0 Вт

Модуль Cisco SFP-10G-SR-S (S-класс)

Модуль Cisco 10GBASE-SR поддерживает длину канала 26 метров на стандартном многомодовом оптоволокне (MMF) с оптоволоконным распределенным интерфейсом данных (FDDI).Используя 2000 МГц ^* км MMF (OM3), возможна длина линии связи до 300 метров. Используя 4700 МГц ^* км MMF (OM4), возможна длина линии связи до 400 метров. SFP-10G-SR-S не поддерживает FCoE.

Модуль Cisco SFP-10G-SR

Модуль Cisco 10GBASE-SR поддерживает длину канала 26 м на стандартном многомодовом оптоволокне (MMF) с интерфейсом распределенных данных (FDDI). При использовании 2000 МГц ^* км MMF (OM3) возможна длина линии связи до 300 м. Используя 4700 МГц ^* км MMF (OM4), возможна длина линии связи до 400 м.

Модуль Cisco SFP-10G-SR-X

Cisco SFP-10G-SR-X — это многоскоростной модуль ^* 10GBASE-SR, 10GBASE-SW и OTU2 / OTU2e для расширенного диапазона рабочих температур. Он поддерживает длину канала 26 м на стандартном многомодовом оптоволокне (MMF) класса FDDI. При использовании 2000 МГц ^* км MMF (OM3) возможна длина линии связи до 300 м. Используя 4700 МГц ^* км MMF (OM4), возможна длина линии связи до 400 м.

^* За исключением версии 1, которая поддерживает только 10GBASE-SR.

Модуль Cisco SFP-10G-LRM

Модуль Cisco 10GBASE-LRM поддерживает длину канала 220 м в многомодовом оптоволокне (MMF) стандартного оптоволоконного интерфейса с распределенными данными (FDDI). Чтобы обеспечить соответствие спецификациям оптоволоконным кабелям класса FDDI, OM1 и OM2, передатчик должен быть подключен через коммутационный шнур согласования режима. Патч-корд для согласования режимов не требуется для приложений, использующих OM3 или OM4. Для получения дополнительной информации о требованиях к коммутационному шнуру для согласования режима посетите: https: // www.cisco.com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25-530836.html.

Модуль Cisco 10GBASE-LRM также поддерживает длину линии связи 300 м на стандартном одномодовом оптоволокне (SMF, G.652).

Модуль Cisco FET-10G

Трансивер-удлинитель коммутационной сети Cisco FET-10G поддерживает длину канала до 100 м по многомодовому оптоволокну OM3 или OM4, оптимизированному для лазера. Он поддерживается только на коммутационных каналах от Nexus 2000 до родительского коммутатора Cisco. Обратите внимание: этот товар нельзя заказать по отдельности.Для получения дополнительной информации см. Техническое описание Nexus 2000: https://www.cisco.com/en/US/prod/collateral/switches/ps9441/ps10110/data_sheet_c78-507093.html.

Модуль Cisco SFP-10G-LR-S (S-класс)

Модуль Cisco 10GBASE-LR поддерживает линию связи длиной 10 километров по стандартному одномодовому оптоволокну (SMF) (G.652). SFP-10G-LR-S не поддерживает FCoE.

Модуль Cisco SFP-10G-LR

Модуль Cisco 10GBASE-LR поддерживает линию связи длиной 10 километров по стандартному одномодовому оптоволокну (SMF, G.652).

Модуль Cisco SFP-10G-LR-X

Cisco SFP-10G-LR-X — это многоскоростной модуль 10GBASE-LR, 10GBASE-LW и OTU2 / OTU2e для расширенного диапазона рабочих температур. Он поддерживает линию связи длиной 10 километров по стандартному одномодовому оптоволокну (SMF, G.652).

Cisco SFP-10G-BXD-I и SFP-10G-BXU-I для 10 км (однонаправленные двунаправленные приложения)

SFP-модули Cisco SFP-10G-BXD-I и SFP-10G-BXU-I работают на одном канале стандартного SMF.

Устройство SFP-10G-BXD-I всегда подключается к устройству SFP-10G-BXU-I с помощью одной нити стандартного SMF с рабочей дальностью передачи до 10 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств, как показано на рисунке 3. SFP-10G-BXD-I передает канал длиной 1330 нм и принимает сигнал длиной 1270 нм, тогда как SFP -10G-BXU-I передает на длине волны 1270 нм и принимает сигнал на длине волны 1330 нм. Обратите внимание на рис. 3 на наличие разделителя с мультиплексированием с разделением по длине волны (WDM), встроенного в SFP для разделения световых путей 1270 и 1330 нм.

Рисунок 3.

Двунаправленная передача одной нити SMF

Модули SFP-10G-BXD-I и SFP-10G-BXU-I также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA). Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

Модуль Cisco SFP-10G-ER-S (S-класс)

Модуль Cisco 10GBASE-ER поддерживает длину канала до 40 километров по SMF (G.652). SFP-10G-ER-S не поддерживает FCoE.

Модуль Cisco SFP-10G-ER

Модуль Cisco 10GBASE-ER поддерживает длину канала связи до 40 километров по стандартному одномодовому оптоволокну (SMF, G.652).

Модуль Cisco SFP-10G-ER-I

Промышленный температурный модуль Cisco 10GBASE-ER поддерживает длину канала связи до 40 километров по стандартному одномодовому оптоволокну (SMF, G.652). SFP-10G-ER-I для промышленного диапазона рабочих температур представляет собой многоскоростной модуль 10GBASE-ER, 10GBASE-EW и OTU2 / 2e.

Cisco SFP-10G-BX40D-I и SFP-10G-BX40U-I (для двунаправленных приложений с одним волокном на 40 км)

SFP-модули Cisco SFP-10G-BX40D-I и SFP-10G-BX40U-I работают на одном канале стандартного SMF.

Устройство SFP-10G-BX40D-I всегда подключается к устройству SFP-10G-BX40U-I с помощью одножильного стандартного SMF с рабочей дальностью передачи до 40 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств.SFP-10G-BX40D-I передает канал с длиной волны 1330 нм и принимает сигнал с длиной волны 1270 нм. SFP-10G-BX40U-I передает на длине волны 1270 нм и принимает сигнал на длине волны 1330 нм.

SFP-10G-BX40D-I и SFP-10G-BX40U-I SFP поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 Multisource Agreement (MSA). Эта функция дает конечному пользователю возможность в реальном времени контролировать параметры SFP, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

Модуль Cisco SFP-10G-ZR-S (S-класс)

Модуль Cisco 10GBASE-ZR поддерживает длину канала до 80 километров по стандартному SMF (G.652). Этот интерфейс не определен как часть стандартов 10 Gigabit Ethernet и вместо этого построен в соответствии со спецификациями Cisco. SFP-10G-ZR-S не поддерживает FCoE.

Модуль Cisco SFP-10G-ZR

Cisco SFP-10G-ZR — это многоскоростной модуль 10GBASE-ZR, 10GBASE-ZW и OTU2 / OTU2e. Он поддерживает длину линии связи до 80 километров по стандартному одномодовому оптоволокну (SMF, G.652). Этот интерфейс не определен как часть стандарта 10 Gigabit Ethernet, а построен в соответствии со спецификациями Cisco.

Медные кабели Cisco SFP + Twinax

Кабели с прямым подключением

Cisco SFP + Copper Twinax (рис. 4) подходят для очень коротких расстояний и предлагают экономичный способ подключения внутри стоек и между соседними стойками. Cisco предлагает пассивные кабели Twinax длиной 1, 1,5, 2, 2,5, 3, 4 и 5 метров, а также активные кабели Twinax длиной 7 и 10 метров.

Рисунок 4.

Твинаксиальный медный кабель прямого подключения Cisco с разъемами SFP +

Активные оптические кабели Cisco SFP +

Активные оптические кабели

Cisco SFP + (рис. 5) представляют собой оптоволоконные сборки с прямым подключением и разъемами SFP +. Они подходят для очень коротких расстояний и предлагают экономичный способ соединения внутри стоек и между соседними стойками. Cisco предлагает активные оптические кабели длиной 1, 2, 3, 5, 7 и 10 метров.

Рисунок 5.

Активные оптические кабели прямого подключения Cisco с разъемами SFP +

Поддержка платформы

Модули

Cisco SFP + поддерживаются широким спектром коммутаторов и маршрутизаторов Cisco ^*:

● Маршрутизатор серии 7600

● ASR 901

● ASR 903

● Маршрутизатор серии ASR 1000

● Маршрутизатор серии ASR 9000

● Маршрутизатор серии ASR 9000v

● Коммутаторы Catalyst серий 2350 и 2360

● Коммутаторы Catalyst 2960-S, 2960-X и 2960-XR Series

● Блейд-коммутаторы Catalyst 3100

● Коммутаторы Catalyst серий 3560, 3560-E и 3560-X

● Коммутаторы Catalyst 3750, 3750-E и 3750-X Series

● Коммутаторы Catalyst серии 3850

● Коммутаторы Catalyst 4500 и 4500-X Series

● Маршрутизатор CRS

● MDS 9000

● ME 4500

● Маршрутизатор серии ME 4900NCS 6000

● Коммутаторы Nexus серий 2000, 3000 и 4000

● Коммутаторы серии Nexus 9000 и 9500 (модульные)

● Серия шлюзов RF

● SCE 8000

● Адаптер общего порта (SPA)

● Коммутаторы Unified Computing System (UCS)

Дополнительные платформы могут добавляться постоянно; Пожалуйста, проверьте матрицу совместимости для получения последней информации и наличия операционной системы, совместимой с Cisco, для каждой платформы.

Разъемы: Двойной разъем LC / PC (-SR, -LRM, -LR, -ER, -ZR и FET-10G).

Примечание: Поддерживаются только соединения с коммутационными шнурами с разъемами ПК или UPC. Патч-корды с разъемами APC не поддерживаются. Все используемые кабели и кабельные сборки должны соответствовать стандартам, указанным в разделе стандартов.

Характеристики

В Таблице 2 приведены спецификации кабелей для модулей Cisco SFP +.

Таблица 2.Технические характеристики кабелей порта SFP +

Cisco SFP +	Длина волны (нм)	Тип кабеля	Размер сердечника (мкм)	Модальная полоса пропускания (МГц ^* км) ^{* 3}	Длина кабеля ^{* 1}
Cisco SFP-10G-SR-S ^a Cisco SFP-10G-SR Cisco SFP-10G-SR-X	850	MMF	62.5 62,5 50,0 50,0 50,0 50,0 50,0	160 (FDDI) 200 (OM1) 400 500 (OM2) 2000 (OM3) 4700 (OM4) 4700 (OM5)	26 м 33 м 66 м 82 м 300 м 400 м 400 м
Cisco SFP-10G-LRM	1310	MMF SMF	62.5 50,0 50,0 G.652	500 400 500 —	220 м 100 м 220 м 300 м
Cisco FET-10G	850	MMF	50,0 50,0 50,0 50.0	500 (OM2) 2000 (OM3) 4700 (OM4) 4700 (OM5)	25 м 100 м 100 м 100 м
Cisco SFP-10G-LR-S ^a Cisco SFP-10G-LR Cisco SFP-10G-LR-X	1310	SMF	г.652	–	10 км
Cisco SFP-10G-BXD-I	1330	SMF	G.652	–	10 км ^b
Cisco SFP-10G-BXU-I	1270	SMF	г.652	–	10 км ^b
Cisco SFP-10G-ER-S ^{* 4a} Cisco SFP-10G-ER ^{* 4} Cisco SFP-10G-ER-I ^{* 4} 410 ^{* 4 410}	1550	SMF	G.652	–	40 км ^{* 2}
*Cisco SFP-10G-BX40D-I ^{ 6}**	1330	SMF	г.652	–	40 км
*Cisco SFP-10G-BX40U-I ^{ 6}**	1270	SMF	G.652	–	40 км
*Cisco SFP-10G-ZR-S ^{ 5a} Cisco SFP-10G-ZR ^{* 5}**	1550	SMF	г.652	–	80 км
Cisco SFP-h20GB-CU1M	–	Кабель Twinax, пассивный, кабельная сборка 30AWG	–	–	1 мес.
Cisco SFP-h20GB-CU1-5M	–	Кабель Twinax, пассивный, кабельная сборка 30AWG	–	–	1.5м
Cisco SFP-h20GB-CU2M	–	Кабель Twinax, пассивный, кабельная сборка 30AWG	–	–	2 м
Cisco SFP-h20GB-CU2-5M	–	Кабель Twinax, пассивный, кабельная сборка 30AWG	–	–	2.5м
Cisco SFP-h20GB-CU3M	–	Кабель Twinax, пассивный, кабельная сборка 30AWG	–	–	3м
Cisco SFP-h20GB-CU4M	–	Кабель Twinax, пассивный, кабельная сборка 24AWG или 26AWG	–	–	4 мес.
Cisco SFP-h20GB-CU5M	–	Кабель Twinax, пассивный, кабельная сборка 24AWG или 26AWG	–	–	5м
Cisco SFP-h20GB-ACU7M	–	Кабель Twinax, активный, кабельная сборка 30 AWG	–	–	7м
Cisco SFP-h20GB-ACU10M	–	Кабель Twinax, активный, кабельная сборка 28 AWG	–	–	10 м
Cisco SFP-10G-AOC1M	–	Активный оптический кабель в сборе	–	–	1 мес.
Cisco SFP-10G-AOC2M	–	Активный оптический кабель в сборе	–	–	2 м
Cisco SFP-10G-AOC3M	–	Активный оптический кабель в сборе	–	–	3м
Cisco SF

Полное понимание Cisco 10G SFP +

Джон

Отправлено: 30 ноября 2012 г.

12 декабря 2020 г.

Модули Cisco 10G SFP + — это стандартные оптические модули 10G, в частности Cisco SFP-10G-SR, согласно объему продаж в 2017 году.В качестве базового компонента для модернизации сети более высокого уровня модуль SFP + по-прежнему играет доминирующую роль в волоконно-оптической сети. Эта статья представляет собой всестороннее введение в матрицу совместимости Cisco 10G SFP + и Cisco SFP +.

Модули

Cisco 10G SFP + — это оптические устройства, предназначенные для развертывания 10 Gigabit Ethernet в различных сетевых средах. Они предлагают клиентам широкий выбор вариантов подключения 10 Gigabit Ethernet для центров обработки данных, корпоративных коммутационных шкафов и транспортных приложений для поставщиков услуг.Благодаря возможности цифрового оптического мониторинга модуль приемопередатчика Cisco 10 ГБ sfp + обеспечивает высокую производительность при передаче на короткие и длинные расстояния. Различные модули Cisco 10Gb SFP + предназначены для различных целей. Подробная спецификация каждого приемопередатчика Cisco 10 Gig SFP или матрицы совместимости Cisco SFP + показана в таблице ниже.

Cisco SFP +	Длина волны (нм)	Интерфейс	Тип кабеля	Размер сердечника (мкм)	Длина кабеля
Cisco SFP-10G-T-S	/	RJ-45	Cat6a / cat7	/	100 м *
Cisco SFP-10G-SR-S	850	Двойной LC / PC	MMF	62.5 (OM1)	26 мес.
Cisco SFP-10G-SR	850	Двойной LC / PC		62,5 (OM1)	33м
Cisco SFP-10G-SR-X	850	Двойной LC / PC		50 (OM2)	66 мес.
				50 (OM2)	82м
				50 (OM3)	300м
				50 (OM4)	400м
Cisco SFP-10G-LRM	1310	Двойной LC / PC	SMF	г.652 (OS2)	300м
			MMF	62,5 (OM1)	100м
				50 (OM2)	220 м
				50 (OM3)	220 м
Cisco SFP-10G-LR-S	1310	Двойной LC / PC	SMF	G.652 (OS2)	10 км
Cisco SFP-10G-LR
Cisco SFP-10G-LR-X
Cisco SFP-10G-ER-S	1550	Двойной LC / PC	SMF	г.652 (OS2)	40 км
Cisco SFP-10G-ER	1550	Двойной LC / PC	SMF	г.652 (OS2)	40 км
Cisco SFP-10G-ZR-S	1550	Двойной LC / PC	SMF	G.652 (OS2)	80 км
Cisco SFP-10G-ZR	1550	Двойной LC / PC	SMF	G.652 (OS2)	80 км
Cisco FET-10G	850	Двойной LC / PC	ММЖ	50 (OM2)	25 мес.
				50 (OM3)	100м
				50 (OM4)	100м
Cisco SFP-10G-BXD-I	1330	Двойной LC / PC	SMF	г.652 (OS2)	10 км
Cisco SFP-10G-BXU-I	1270	Двойной LC / PC	SMF	G.652 (OS2)	10 км
Cisco SFP-10G-BX40D-I	1330	Двойной LC / PC	SMF	G.652 (OS2)	40 км
Cisco SFP-10G-BX40U-I	1270	Двойной LC / PC	SMF	г.652 (OS2)	40 км
CWDM-SFP-10G	1470-1610	Двойной LC / PC	SMF	G.652 (OS2)	80 км
DWDM-SFP + 10G	1561.41-1560.61	Двойной LC / PC	SMF		80 км

* 30 метров через 10 Гбит / с, 50 метров через 5 Гбит / с и 2.5 Гбит / с, 100 метров через 1000 Мбит / с.

Имеет значение выбор оптимального расстояния передачи модуля Cisco 10G SFP +. В следующей матрице совместимости Cisco SFP + расстояние передачи Cisco 10 Gig SFP разделено на три части: Cisco 10GBASE-T, многорежимные модули SFP + Cisco 10G и одномодовые модули приемопередатчиков Cisco SFP + 10G.

Cisco 10GBASE-T SFP + — это устройство ввода / вывода с возможностью горячей замены, которое позволяет подключать порт 10 Gigabit Ethernet. Он взаимодействует с разъемом RJ-45, поэтому для подключения можно использовать сетевой кабель cat6a или cat7.Расстояние передачи зависит от скорости передачи. При скорости передачи менее 10 Гбит / с максимальное расстояние передачи составляет 30 м. Он может достигать 50 м для 5 Гбит / с и 2,5 Гбит / с. Расстояние передачи может составлять до 100 м при 1000 Мбит / с.

Модуль Cisco SFP-10G-SR использует многомодовое оптоволокно (OM3) размером 2000 МГц * км для передачи данных, а расстояние передачи этого многомодового SFP + Cisco 10G может достигать 300 м. О другой информации о Cisco SFP-10G-SR вы можете узнать больше в таблице данных SFP-10G-SR.Модуль Cisco 10GBASE-LRM поддерживает длину канала 220 м на многомодовом оптоволокне (MMF) стандартного оптоволоконного интерфейса с распределенными данными (FDDI). Максимальное расстояние передачи может составлять 300 м по стандартному одномодовому волокну (SMF, G.652). Однако Cisco SFP-10G-SR-X может обеспечить дальность передачи 400 м по многомодовому оптоволокну.

Для очень длинного развертывания 10GbE, например Для связи между двумя зданиями, в основном за пределами 10 км, одномодовые модули Cisco SFP + являются предпочтительным вариантом, определенным IEEE.Модуль Cisco 10GBASE-LR поддерживает длину канала до 10 км по стандартному одномодовому волокну (SMF, G.652). Cisco 10GBASE-ER SFP + поддерживает до 40 км по SMF. Модуль Cisco 10GBASE-ZR преодолевает расстояние до 80 километров по стандартному SMF (G.652). Для получения подробной информации о Cisco 10GBASE-LR-S, SFP-10G-LR-X, Cisco SFP-10G-ER-S, SFP-10G-ZR-S вы можете проверить приведенную выше таблицу.

A: -S в SFP-10G-SR-S означает S-класс, S-класс отличается от Non-class диапазоном температур, сетевой средой и стоимостью.-X в SFP-10G-SR-X означает расширенную способность к температуре. Модуль может работать при более широком диапазоне температур, от -40 ℃ до 85 ℃ (от -40 ℉ до 365 ℉).

A: Ответ — НЕТ. Как показывает практика, оптический модуль SFP может работать в слоте SFP +, но оптический модуль SFP + не может работать в слоте SFP. Когда вы вставляете модуль SFP + в порт SFP, скорость этого порта составляет 1 ГБ вместо 10 ГБ.

A: Нет, приемопередатчики Cisco SFP + не рекомендуется использовать в оборудовании других производителей, поскольку коды от разных поставщиков могут не совпадать.Однако некоторые оптические переключатели от определенных поставщиков могут быть сопоставлены с устройствами любых других производителей.

A: Модуль Cisco 10GBASE-LRM поддерживает длину линии 220 м на многомодовом оптоволокне и 300 м на одномодовом оптоволокне, тогда как Cisco 10GBASE-LR поддерживает длину 10 км на стандартном одномодовом оптоволокне. Цена Cisco SFP-10G-LR немного выше, чем Cisco SFP-10G-LRM.

A: В большинстве случаев 10GBASE-T SFP + может автоматически согласовывать скорость передачи данных 10/100/1000 Мбит / с, но она может варьироваться в зависимости от разных поставщиков.Приемопередатчик 10GBASE-T от HPE, MikroTik, FS.COM может понижать поддержку 10/100/1000 Мбит / с. Cisco 10gbase-t SFP + может работать на скорости 10, 100 или 1000 Мбит / с на некоторых устройствах Cisco.

A: Теоретически модули SFP +, совместимые с Cisco, не могут использоваться ни в каких коммутаторах Cisco, поскольку разные коммутаторы Cisco имеют разные требования к кодам и оборудованию. Например, Cisco SFP / SFP + не сертифицирован для работы с продуктами Cisco Meraki. Для коммутаторов, совместимых с модулями приемопередатчиков Cisco 10G, вы можете обратиться к таблице совместимости модулей приемопередатчиков Cisco 10-Gigabit Ethernet и спецификации модулей приемопередатчиков Cisco 10-Gigabit Ethernet.

В последние годы использование оптических трансиверов сторонних производителей в волоконно-оптических сетях стало новой тенденцией. Все больше и больше MSO и поставщиков услуг предпочитают использовать подключаемую оптику сторонних производителей, поскольку они гарантированно полностью совместимы с оборудованием оригинальной марки. Тем более что сторонняя оптика имеет безусловное преимущество по цене. В следующей таблице показан большой разрыв в цене между модулями Cisco 10G SFP + и оптикой сторонних производителей FS.COM.

Модуль	Cisco	ФС.COM
SFP-10G-SR	$ 995	$ 16
SFP-10G-LR	3 995 долл. США	$ 34
SFP-10G-ER	10 000 долл. США	$ 149
SFP-10G-LRM	$ 995	$ 34
SFP-10GB-LR	3 995 долл. США	$ 34
SFP-10G-ZR	16 000 долл. США	$ 299
SFP-10GB-LRM	$ 995	$ 34

В дополнение к огромной разнице в цене между модулями Cisco 10G SFP + OEM и сторонних производителей, фирменные оптические трансиверы, похоже, имеют довольно короткие гарантийные сроки.На FS.COM мы предлагаем пожизненную гарантию и ограниченную гарантию на разные продукты, различающиеся по материалам, качеству изготовления, интенсивности использования и доступности запасных частей для каждого продукта. FS.COM действительно понимает ценность матрицы совместимости Cisco SFP + и возможности взаимодействия для каждой оптики. Сторонняя оптика FS.COM должна пройти через программирование и обширную серию диагностических тестов платформы, чтобы доказать ее производительность и совместимость. Кроме того, наши совместимые с Cisco модули можно настроить в соответствии с индивидуальными потребностями клиентов — разъемом, длиной волны, дальностью передачи и температурой.

Определенно, оптические трансиверы 40G и 100G становятся все более популярными. Однако модуль SFP + по-прежнему является доминирующим выбором для оптических сетевых подключений. Потому что это низкая цена и стабильная технология. Знание матрицы совместимости Cisco SFP + было бы очень полезно при покупке Cisco 10G SFP +.

Статья по теме: Cisco SFP-10G-SR: все, что вам нужно знать

Похожие сообщения

Отправлено: 14 апреля 2016 г.
SFP означает «подключаемый модуль малого форм-фактора».Приемопередатчик SFP используется для приложений Fast Ethernet. Коммутатор с модулем Cisco C3KX-NM-1G может поддерживать SFP. Но с возрастающими потребностями в более высоких скоростях передачи данных скорости 1 Гбит / с недостаточно. Таким образом, SFP + (Small Form-factor Pluggable Plus) создается как расширение SFP для поддержки скорости передачи данных до 10 Гбит / с или даже выше по оптоволокну. Соответственно, коммутатор с модулем Cisco C3KX-NM-10G (показан на следующем рисунке) предназначен для поддержки как SFP, так и
Автор: Джон
Отправлено: 9 марта 2016 г.
По мере того, как виртуализированные приложения и межсерверный трафик становятся все более популярными, центрам обработки данных теперь требуются переключатели ToR (Top of Rack) для более высокопроизводительного подключения к серверу и возможности обрабатывать виртуальные среды и сверхнизкой задержки.HP 5900AF 48XG 4QSFP + (HP 5900AF JC772A) — один из таких переключателей ToR. Благодаря ключевой функции технологии HP IRF (Intelligent Resilient Framework), которая может настраивать и управлять четырьмя коммутаторами в одном, коммутатор 5900AF-48XG-4QSFP + является идеальным решением для ToR
Автор: Джон
Отправлено: 7 января 2015 г.
Медная медиасистема 10G SFP + с прямым подключением-10GSFP + Cu Растущее развертывание серверов на базе многоядерных процессоров и требовательных приложений вызывает потребность в соединениях на 10 Гбит / с.Заказчикам требуются гибкие и масштабируемые решения ввода-вывода для соответствия строгим требованиям этих развертываний. 10GSFP + Cu удовлетворяет высокие требования современных сред центров обработки данных. В последний год сетевая индустрия готовилась к массовому внедрению совместных
Автор: Шелдон
Отправлено: 20 мая 2014 г.
10 Gigabit Ethernet, известный как IEEE 802, был впервые ратифицирован в 2002 году.С ростом требований к пропускной способности ряд крупных предприятий начали развертывать 10GbE в своих корпоративных магистралях, центрах обработки данных и серверных помещениях для поддержки критически важных приложений с высокой пропускной способностью. С годами усовершенствования технологии 10GbE расширяют ее охват за пределы корпоративных центров обработки данных на более широкий рынок. Однако знаете ли вы, что такое 10 Gigabit Ethernet? Что такое 10 гигабит
Автор: Джон

A Краткий обзор модуля Cisco GLC-LH-SM SFP

Шелдон

Отправлено: 20 мая 2013 г.

12 декабря 2020 г.

GLC-LH-SM — это модуль приемопередатчика Cisco 1000Base LX / LH SFP, который является одним из наиболее часто используемых модулей SFP.Он поддерживает горячую замену и предназначен для подключения непосредственно к интерфейсному порту SFP / GBIC или слоту в вашем маршрутизаторе и коммутаторе для сетевых приложений Ethernet и Fibre Channel. Но в Match, 2013, Cisco объявила о прекращении продаж GLC-LH-SM и заменила его на GLC-LH-SMD. Но в настоящее время все еще есть сторонние поставщики, предоставляющие SFP-модуль GLC-LH-SM, и результаты его исследований все еще можно найти в Интернете. В этой статье будет подробно рассказано о спецификации, преимуществах и распространенных запросах GLC-LH-SM SFP.

Оптический модуль

Cisco GLC-LH-SM отличается дуплексным интерфейсом типа LC с более высокой плотностью, а также меньшим оптоволоконным соединителем. Его можно использовать как с многомодовым, так и с одномодовым волокном. Модуль GLC-LH-SM полностью совместим с SFP Multi-Source Agreement (MSA). Он используется в гигабитной сети, его рабочее расстояние может достигать 10 км макс, скорость передачи данных составляет 1 Гбит / с, и он работает на основе стандартов IEEE 802.3z. В следующей таблице показаны подробные параметры оптического модуля Cisco GLC-LH-SM SFP:

Подлинная Cisco	GLC-LH-SM	Пакет	SFP
Макс.скорость передачи данных	1000 Мбит / с	Длина волны	1310 нм
Макс.расстояние кабеля	10 км	Тип кабеля	MMF / SMF
Интерфейс	LC дуплекс	Поддержка DOM	№
Мощность TX	-9.5 ~ -3 дБм	Чувствительность приемника
Коммерческий диапазон температур	от 0 до 70 ° C (от 32 до 158 ° F)	Протоколы	SFF-8472 Соответствие MSA, IEEE 802.3ah-2004

Первый. Оптический модуль Cisco GLC-LH-SM SFP может работать немедленно, без настройки, что позволяет сэкономить время на установку за счет исключения этой сложной процедуры.Он также предлагает внутреннюю калибровку для оптимизации пропускной способности системы.

Секунда. Оптический модуль Cisco GLC-LH-SM SFP — это модуль приемопередатчика с возможностью горячей замены и функцией Plug and Play. Задолго до этого отказ приемопередатчика приводил к простою и много времени на перенастройку нового модуля приемопередатчика. Но теперь, с Cisco GLC-LH-SM SFP, вы можете просто вставить замену, не выключая всю систему, и ваша сеть снова подключится к сети.

Третий. Оптический модуль Cisco GLC-LH-SM SFP может работать как с многомодовым, так и с одномодовым волокном.При работе с одномодовым оптоволокном расстояние передачи может достигать 10 км, что подходит для приложений передачи на большие расстояния, таких как больницы или сеть университетского городка. При работе с многомодовым волокном максимальная пропускная способность достигает 1,25 Гбит / с при дальности передачи до 550 м.

Cisco GLC-LH-SM поддерживается на широком спектре оборудования Cisco. Здесь перечислены некоторые из сетевых коммутаторов Cisco, совместимых с GLC-LH-SM. Дополнительные модели коммутаторов можно найти на этой странице: Cisco GLC-LH-SM.

Модели коммутаторов Cisco с поддержкой модуля GLC-LH-SM
2960S-F48TS-S	WS-C2975GS-48PS-L
IE-2000-4TS-G-B	ME-3400EG-12CS-M
WS-C2950ST-24 LRE	WS-C2960S-48TS-S
2960S-F48FPS-L	WS-C3750-24FS-S
4500 WS-X45-SUP8-E	6500 ME-C6524GT-8S
6500 WS-X6724-SFP	ME-3400G-2CS-A
Nexus 5000 N55-M8P8FP	5700 WLC AIR-CT5760-50-K9
3000 WS-CBS3020-HPQ	ME-3400G-12CS-D
C6880-X	ASR-9000V-DC-E

Всем нам известно, что Cisco объявила о прекращении продаж GLC-LH-SM и несколько лет назад заменила его на GLC-LH-SMD, что вызвало ажиотаж среди сетевых инженеров.Буквально они выглядят почти одинаково, за исключением буквы «Д». Тогда каковы отношения между ними и в чем разница?

Сходство

— модули приемопередатчиков Cisco GLC-LH-SM и Cisco GLC-LH-SMD совместимы со стандартом IEEE 802.3z 1000BASE-LX / LH. Они работают на стандартных одномодовых волоконно-оптических линиях связи протяженностью до 10 км и до 550 м на любых многомодовых волокнах. Их можно использовать как взаимозаменяемые. При использовании поверх устаревшего многомодового волокна Cisco GLC-LH-SM и Cisco GLC-LH-SMD должны быть соединены с помощью соединительного кабеля согласования режимов.Кроме того, оба имеют двойной разъем LC / PC и работают на длине волны 1300 нм.

Разница — как указано ранее, Cisco SFP GLC-LH-SMD имеет дополнительную букву «D», а GLC-LH-SM SFP — нет. Что означает «D»? Некоторые утверждают, что буква «D» представляет собой «дуплекс», а другие говорят, что это «прочный». На самом деле они оба ошибаются. «D» обозначает функцию цифрового диагностического мониторинга (DDM). Итак, что на самом деле может делать DDM? Буквально DDM может обеспечить мониторинг компонентов в приложениях приемопередатчиков в деталях, таких как параметры в реальном времени.Но это не все. Интерфейс DDM является расширением интерфейса последовательного идентификатора, определенного в спецификации GBIC и SFP MSA. Этот интерфейс DDM определяет сложную систему аварийных и предупреждающих сигналов, которая предупреждает конечных пользователей, когда определенные рабочие параметры не соответствуют стандартному диапазону, установленному на заводе. Таким образом, интерфейс DDM также может позволить конечным пользователям выполнять изоляцию ошибок и прогнозирование отказов. Все это показывает, что GLC-LH-SMD имеет дополнительные функции, чем GLC-LH-SM.

Предположим, вам нужно построить 600-футовую сеть 10G с модульными коммутаторами Cisco 3650 и многомодовым 62-миллиметровым оптоволокном с концами LC. Какой модуль приемопередатчика вы бы выбрали, GLC-LH-SM или GLC-SX-MM?

Поскольку оптические модули GLC-LH-SM и GLC-SX-MM поддерживают многомодовое волокно, то какой из них будет лучшим выбором? Как показано на рисунке ниже, наиболее очевидной разницей является максимальная длина кабеля. Как показывает практика, многомодовый режим не может доходить до одиночного режима. Для многомодового волокна 62,5 мкм и коротких расстояний GLC-SX-MM — хороший выбор.Но если вы используете многомодовое или одномодовое волокно дольше, GLC-LH-SM сделает всю работу. На данный момент некоторые из вас могут сказать, что GLC-LH-SM кажется более гибким, но удваивает цену, чем GLC-SX-MM. Это только потому, что вы не нашли подходящего производителя. См. Следующую таблицу, разница в цене на GLC-LH-SM и GLC-SX-MM незначительна, а также при хорошем качестве.

Модель модуля	GLC-LH-SM	GLC-SX-MM
Форма Тип	SFP	SFP
Макс.скорость передачи данных	1000 Мбит / с	1000 Мбит / с
Длина волны	1310 нм	850 нм
Макс.расстояние кабеля	10 км	550 м над OM2 MMF
Интерфейс	LC дуплекс	LC дуплекс
Оптические компоненты	FP 1310 нм	VCSEL 850 нм
Тип кабеля	MMF / SMF	ММФ
Поддержка DOM	№	№
Мощность TX	-9.5 ~ — 3 дБм	-9,5 ~ -3 дБм
Чувствительность приемника
Коммерческий диапазон температур	от 0 до 70 ° C (от 32 до 158 ° F)	от 0 до 70 ° C (от 32 до 158 ° F)
Протоколы	SFF-8472 Соответствие MSA, IEEE 802.3ah-2004	Соответствует MSA, IEEE 802.3z
Цена (FS.COM)	7,00 $	6,00 $

При быстром поиске оптических трансиверов в Интернете цены на оптику OEM и многих других поставщиков оптики сильно различаются. Например, модуль приемопередатчика 1000base SFP может стоить от 10 до 250 долларов. Вы можете быть шокированы и сбиты с толку такой огромной разницей в ценах. Почему оптика OEM во много раз дороже оптики сторонних производителей? В чем разница между ними и что мне выбрать? В следующей части будет сравниваться OEM Cisco GLC-LH-SM с совместимым Cisco GLC-LH-SM, поставляемым FS.COM.

Качество

. Все мы знаем, что оптические модули Cisco GLC-LH-SM являются оптическими устройствами OEM. Это означает, что Cisco не занимается производством самостоятельно, а просит других производителей изготавливать для них оптику и переименовывать модуль приемопередатчика с собственным логотипом. А затем продавать их конечным пользователям через дистрибьюторов. Фактически, большинство заводов в мире производят оптические модули в соответствии со строгими стандартами MSA (Multisource Agreement), и они делают оптику для каждого конечного пользователя. Таким образом, на самом деле нет никакой разницы в оборудовании для Cisco GLC-LH-SM и совместимого Cisco GLC-LH-SM, поставляемого FS.COM. Поэтому вы можете не беспокоиться о качестве.

Долгосрочная гарантия. Тогда вы можете беспокоиться о проблемах с гарантией. FS.COM, как надежный сторонний поставщик оптики, предлагает 5-летнюю гарантию на наши продукты и предоставляет отличную поддержку после покупки. При возникновении сбоев, таких как несовместимость с существующей оптикой, FS.COM сможет устранить неполадки и заменить оптические модули для вас быстро и с минимальными затратами. В то время как Cisco предлагает только 1 год гарантии.Большинство OEM-производителей предоставляют только несколько лет гарантии. Вот гарантийный список некоторых OEM-производителей.

OEM	Срок гарантии
Cisco	1 год
Можжевельник	1 год
Парча	1 год
Huawei	1 год
HPE	1 год
Экстремальный	1 год

Цена

— OEM-производители получают огромную прибыль от продажи оптики, поэтому они всегда устанавливают непомерную цену за свою оптику.Но сторонняя оптика намного дешевле оригинальной. Однако сторонних поставщиков оптики много, и почему выбирают FS.COM? Прайс-лист GLC-LH-SM подскажет вам ответ.

Марка	Цена
FS.COM	7,00 $
10Gtek	$ 26,86
Newegg	33,99 долл. США
FluxLight	34 руб.00
C2G	74,99 долл. США
СтарТех	$ 83.99
CDW	104,00 $
Cisco	259,00 $

Согласно вышесказанному, нет причин не покупать более экономичные оптические модули Cisco GLC-LH-SM при условии, что оптика OEM и сторонних производителей будет иметь одинаковое качество и производительность.Таким образом, FS.COM — достойный выбор. Мы предлагаем не только модули приемопередатчиков, совместимые с Cisco, но и другими крупными брендами, такими как HPE, Juniper, Arista и т. Д. Что наиболее важно, у нас есть собственный испытательный центр, обеспечивающий 100% совместимость со всеми основными поставщиками и системами, что не во многих сторонние поставщики оптики.

Статьи по теме:

Патч-корд с согласованием режимов работы

, используемый в приложениях 1/10 Gigabit Ethernet

Сколько типов трансиверов SFP вы знаете

Похожие сообщения

Отправлено: 6 июня 2017 г.
ФС.Стандартные модули приемопередатчиков SFP + с возможностью горячей замены COM предлагают широкий спектр опций в отношении скорости, протоколов, дальности действия и поддерживаемых сред передачи. Которые совместимы с основными брендами на рынке.
Автор: Шелдон
Отправлено: 30 сентября 2016 г.
Учебное пособие по медиаконвертеру Ethernet Поскольку расстояние передачи традиционных медных кабелей Ethernet UTP / STP (неэкранированная витая пара / экранированная витая пара) ограничено 100 метрами, необходимо расширить сетевое соединение.Какое устройство может удовлетворить это требование? Ответ — медиаконвертер Ethernet. Что такое медиаконвертер Ethernet? Медиаконвертер Ethernet широко применяется, когда расстояние между двумя сетевыми устройствами превышает
Автор: Шелдон
Отправлено: 4 марта 2016 г.
Изменения в дата-центре никогда не прекращались.Было доказано, что 10G больше не может справляться с растущими потребностями в Ethernet, обусловленными такими приложениями, как виртуальный центр обработки данных и облако. Центры обработки данных вынуждены перейти на скорость передачи данных 40/100 Гбит / с или выше. Устройства, включая коммутаторы, оптику и кабели в центре обработки данных, следует заменить для поддержки более высокой скорости передачи данных. Между тем, сетевая архитектура также должна быть оптимизирована для адаптации к постоянно меняющимся потребностям ЦОД и достижения
Автор: Джон
Отправлено: 2 марта 2016 г.
В связи с растущими требованиями к более высокой производительности и гибкости выбор правильного и экономичного кабельного решения для соединения коммутаторов центра обработки данных очень важен.В этом блоге мы поговорим о требованиях к кабелям и оптике для коммутатора Juniper QFX3500. Программа FS Test Assured Обзор Juniper Network QFX3500 Устройство Juniper Networks QFX3500 — это высокоскоростной многоцелевой коммутатор, специально разработанный для центров обработки данных нового поколения. QFX3500 может
Автор: Джон

Совместимость трансиверов и модулей с коммутаторами Catalyst

Системы бесперебойного резервного питания (RPS) 2300

Трансиверы и модули Cisco и их совместимость с коммутаторами Catalyst

Таблица совместимости SFP и SFP+ модулей Mikrotik • Блог.telecom-sales.ru

Совместимость модулей SFP и SFP+, DAC и QSPF Микротик

1G SFP

10G SFP+

40G QSFP+

S-RJ01

10 Gigabit Ethernet

S+RJ10

CRS312-4C+8XG

Совместимость портов SFP+ с трансиверами SFP (1G)

Совместимость интерфейса QSFP+ с SFP+ портами

Как просмотреть уровни сигнала на sfp cisco

— Технические данные модулей Cisco SFP для приложений Gigabit Ethernet

Примечания по установке модуля приемопередатчика Cisco SFP и SFP +

Модули приемопередатчиков Cisco — Спецификация модулей Cisco 10GBASE SFP +

Полное понимание Cisco 10G SFP +

Джон

A Краткий обзор модуля Cisco GLC-LH-SM SFP

Шелдон

Подлинная Cisco

Пакет

Макс.скорость передачи данных

Длина волны

Макс.расстояние кабеля

Тип кабеля

Интерфейс

Поддержка DOM

Мощность TX

Чувствительность приемника

Коммерческий диапазон температур

Протоколы

Модель модуля

Форма Тип

Макс.скорость передачи данных

Длина волны

Макс.расстояние кабеля

Интерфейс

Оптические компоненты

Тип кабеля

Поддержка DOM

Мощность TX

Чувствительность приемника

Коммерческий диапазон температур

Протоколы

Цена (FS.COM)

Добавить комментарий Отменить ответ
