Транковые порты (trunk) — Сети Для Самых Маленьких

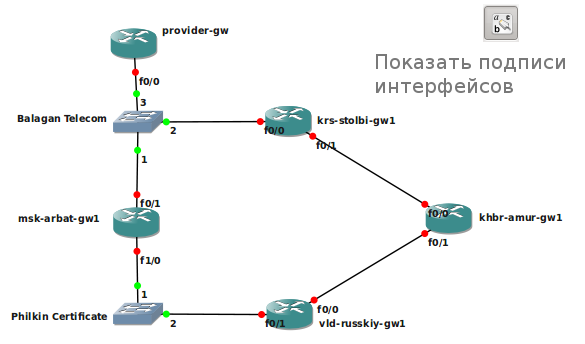

Итак, врата для вас открылись, теперь вам предстоит создать коридор — транк между тремя коммутаторами: msk-arbat-asw3, msk-arbat-dsw1 и msk-rubl-asw1.

Uplink портом на msk-arbat-asw3 является GE1/1. Ну а поскольку нам всё равно все вланы нужно будет пробросить, то сделаем это сейчас, то есть помимо 101 и 104 пропишем 2, 102 и 103:

msk-arbat-asw3(config)#interface GigabitEthernet1/1
msk-arbat-asw3(config-if)#description msk-arbat-dsw1
msk-arbat-asw3(config-if)#switchport trunk allowed vlan 2,101-104
msk-arbat-asw3(config-if)#switchport mode trunk

На самом деле на интерфейсе достаточно команды #switchport mode trunk, чтобы у вас через этот порт уже пошли тегированные кадры всех вланов, потому что по умолчанию транковый порт пропускает всё.

Внимание! Если вы хотите в транковый порт добавить ещё один влан, то вам необходимо использовать следующий синтаксис команды:

msk-arbat-dsw1(config-if)#switchport trunk allowed vlan add 105

В противном случае (написав switchport trunk allowed vlan 105

Переходим к msk-arbat-dsw1. На нём необходимо создать все вланы и настроить два порта: GE1/2 в сторону msk-arbat-asw3 FE0/1 в сторону msk-rubl-asw1:

msk-arbat-dsw1(config)#interface GigabitEthernet1/2
msk-arbat-dsw1(config-if)#description msk-arbat-asw3
msk-arbat-dsw1(config-if)#switchport trunk allowed vlan 2,101-104
msk-arbat-dsw1(config-if)#switchport mode trunk
msk-arbat-dsw1(config)#interface FastEthernet0/1
msk-arbat-dsw1(config-if)#description msk-rubl-asw1
msk-arbat-dsw1(config-if)#switchport trunk allowed vlan 2,101,104

msk-arbat-dsw1(config-if)#switchport mode trunk

Ну и настроим, конечно, порты на msk-rubl-asw1:

msk-rubl-asw1(config)interface FastEthernet0/24
msk-rubl-asw1(config-if)#description msk-arbat-dsw1
msk-rubl-asw1(config-if)switchport trunk allowed vlan 2,101,104
msk-rubl-asw1(config-if)switchport mode trunk
msk-rubl-asw1(config)#int FastEthernet0/1
msk-rubl-asw1(config-if)#description PTO
msk-rubl-asw1(config-if)#switchport mode access
msk-rubl-asw1(config-if)#switchport access vlan 101
% Access VLAN does not exist.  Creating vlan 101

Снова нужно настроить вланы. И заметьте, при настройке транковых портов никаких сообщений нет.

Если вы всё настроили правильно (в чём не приходится сомневаться), то с первого порта msk-rubl-asw1 вы увидите компьютеры ПТО, подключённые к msk-arbat-asw3.

Для уверенности проверим ещё и 104-й влан. Через транк мы его сюда уже доставили.

msk-rubl-asw1(config)#interface FastEthernet 0/16
msk-rubl-asw1(config-if)#switchport mode access
msk-rubl-asw1(config-if)#switchport access vlan 104

Подключаем компьютер к 16-му порт и настраиваем на нём IP-адрес 172.16.6.3 с маской 255.255.255.0 и шлюзом 172.16.6.1. А IP-адрес ноутбука на арбате поменяйте на 172.16.6.2 с теми же маской и шлюзом.

Основы компьютерных сетей. Тема №6. Понятие VLAN, Trunk и протоколы VTP и DTP / Хабр

Сразу приведу список IP-адресов:

1. PC1 – 192. 168.1.2/24
2. PC2 – 192.168.1.3/24
3. PC3 – 192.168.1.4/24
4. PC4 – 192.168.1.5/24
5. PC5 – 192.168.1.6/24
6. PC6 – 192.168.1.7/24

В 3-ей части я показал, как выглядит ethernet-кадр. Посмотрите на него и освежите в памяти. Вот так выглядит не тегированный кадр.

Теперь взглянем на тегированный.

Как видим, отличие в том, что появляется некий Тег. Это то, что нам и интересно. Копнем глубже. Состоит он из 4-х частей.

1) TPID (англ. Tag Protocol ID) или Идентификатор тегированного протокола — состоит из 2-х байт и для VLAN всегда равен 0x8100.
2) PCP (англ. Priority Code Point) или значение приоритета — состоит из 3-х бит. Используется для приоритезации трафика. Крутые и бородатые сисадмины знают, как правильно им управлять и оперирует им, когда в сети гуляет разный трафик (голос, видео, данные и т.д.)
3) CFI (англ. Canonical Format Indicator) или индикатор каноничного формата

Хочу заострить внимание на том, что тегирование кадров осуществляется между сетевыми устройствами (коммутаторы, маршрутизаторы и т.д.), а между конечным узлом (компьютер, ноутбук) и сетевым устройством кадры не тегируются. Поэтому порт сетевого устройства может находиться в 2-х состояниях: access или trunk.

• Access port или порт доступа — порт, находящийся в определенном VLAN и передающий не тегированные кадры. Как правило, это порт, смотрящий на пользовательское устройство.
• Trunk port или магистральный порт — порт, передающий тегированный трафик. Как правило, этот порт поднимается между сетевыми устройствами.

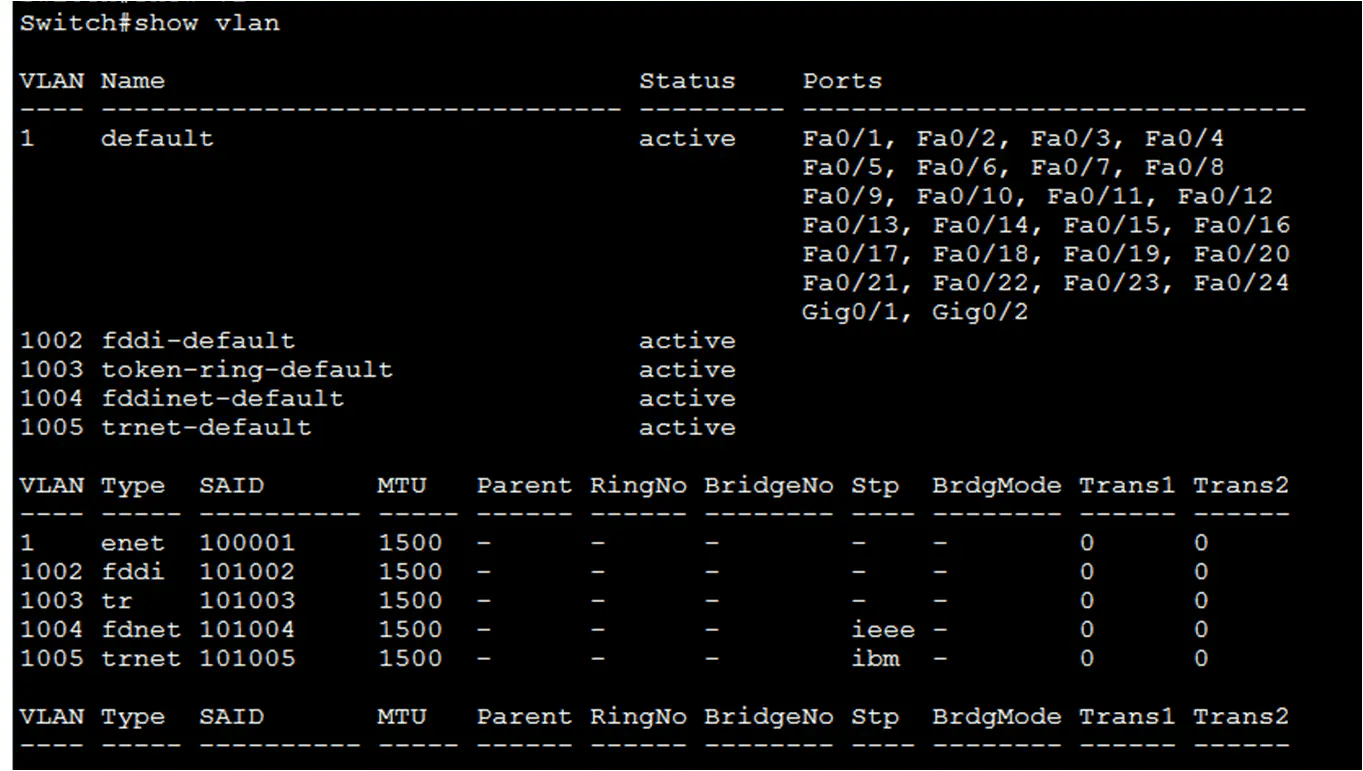

Набираю команду show vlan.

1 столбец — это номер VLAN. Здесь изначально присутствует номер 1 — это стандартный VLAN, который изначально есть на каждом коммутаторе. Он выполняет еще одну функцию, о которой чуть ниже напишу. Также присутствуют зарезервированные с 1002-1005. Это для других канальных сред, которые вряд ли сейчас используются. Удалить их тоже нельзя.

Switch(config)#no vlan 1005
Default VLAN 1005 may not be deleted.

2 столбец — это имя VLAN. При создании VLAN, вы можете на свое усмотрение придумывать им осмысленные имена, чтобы потом их идентифицировать. Тут уже есть default, fddi-default, token-ring-default, fddinet-default, trnet-default.

3 столбец — статус. Здесь показывается в каком состоянии находится VLAN. На данный момент VLAN 1 или default в состоянии active, а 4 следующих act/unsup (хоть и активные, но не поддерживаются).

4 столбец — порты. Здесь показано к каким VLAN-ам принадлежат порты. Сейчас, когда мы еще ничего не трогали, они находятся в default.

Приступаем к настройке коммутаторов. Правилом хорошего тона будет дать коммутаторам осмысленные имена. Чем и займемся. Привожу команду.

Switch(config)#hostname CentrSW
CentrSW(config)#

SW1(config)#vlan 2 -  создаем VLAN 2 (VLAN 1 по умолчанию зарезервирован, поэтому берем следующий).
SW1(config-vlan)#name Dir-ya - попадаем в настройки VLAN и задаем ему имя.

SW1(config)#interface fastEthernet 0/1 - переходим к настройке 1-ого порта.
SW1(config-if)#switchport mode access - переводим порт в режим access.
SW1(config-if)#switchport access vlan 2 - закрепляем за портом 2-ой VLAN.
SW1(config)#interface fastEthernet 0/2 - переходим к настройке 2-ого порта.
SW1(config-if)#switchport mode access - переводим порт в режим access.
SW1(config-if)#switchport access vlan 2 - закрепляем за портом 2-ой VLAN.

SW1(config)#interface range fastEthernet 0/1-2 - то есть выбираем пул и далее настройка аналогичная.
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 2

SW1(config)#interface fastEthernet 0/24 - переходим к настройке 24-ого порта.
SW1(config-if)#switchport mode trunk - переводим порт в режим trunk.
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up

SW1(config-if)#switchport trunk allowed vlan 2 - разрешаем передавать только 2-ой VLAN.

Чтобы вывести только верхнюю таблицу, можно воспользоваться командой show vlan brief.

Осталось настроить остальные устройства.

CentrSW:
Центральный коммутатор является связующим звеном, а значит он должен знать обо всех VLAN-ах. Поэтому сначала создаем их, а потом переводим все интерфейсы в транковый режим.

CentrSW(config)#vlan 2
CentrSW(config-vlan)# name Dir-ya
CentrSW(config)#vlan 3
CentrSW(config-vlan)# name buhgalter
CentrSW(config)#vlan 4
CentrSW(config-vlan)# name otdel-kadrov
CentrSW(config)#interface range fastEthernet 0/1-3
CentrSW(config-if-range)#switchport mode trunk

SW2:

SW2(config)#vlan 3
SW2(config-vlan)#name buhgalter
SW2(config)#interface range fastEthernet 0/1-2
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 3
SW2(config)#interface fastEthernet 0/24
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk allowed vlan 3

SW3(config)#vlan 4
SW3(config-vlan)#name otdel kadrov
SW3(config)#interface range fastEthernet 0/1-2
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 4
SW3(config)#interface fastEthernet 0/24
SW3(config-if)#switchport mode trunk
SW3(config-if)#switchport trunk allowed vlan 4

Идет в ход ARP, который нам и нужен сейчас. Откроем его.

Пока что ничего нового. ARP инкапсулирован в ethernet.

Кадр прилетает на коммутатор и тегируется. Теперь там не обычный ethernet, а 802.1q. Добавились поля, о которых я писал ранее. Это TPID, который равен 8100 и показывающий, что это 802.1q. И TCI, которое объединяет 3 поля PCP, CFI и VID. Число, которое в этом поле — это номер VLAN. Двигаемся дальше.

SW2(config)#vlan 2
SW2(config-vlan)#name Dir-ya

SW2(config)#interface fastEthernet 0/3
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 2

SW2(config)#interface fastEthernet 0/24
SW2(config-if)#switchport trunk allowed vlan add 2 - обратите внимание на эту команду.
А именно на ключевое слово "add". Если не дописать это слово, то вы сотрете все остальные разрешенные к передаче VLAN на этом порту.
Поэтому если у вас уже был поднят транк на порту и передавались другие VLAN, то добавлять надо именно так.

CentrSW(config)#interface fastEthernet 0/1
CentrSW(config-if)#switchport trunk allowed vlan 2
CentrSW(config)#interface fastEthernet 0/2
CentrSW(config-if)#switchport trunk allowed vlan 2,3
CentrSW(config)#interface fastEthernet 0/3
CentrSW(config-if)#switchport trunk allowed vlan 4

И вот он приходит на SW2. Открываем и видим, что он еще тегированный. Но следующим узлом стоит компьютер и тег надо снимать. Нажимаем на «Outbound PDU Details», чтобы посмотреть в каком виде кадр вылетит из коммутатора.

• Дирекция — 192.168. 1.0/24
• Бухгалтерия — 192.168.2.0/24
• Отдел кадров — 192.168.3.0/24

1. PC1:
   IP: 192.168.1.2
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.1.1
2. PC2:
   IP: 192.168.1.3
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.1.1
3. PC3:
   IP: 192.168.2.2
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.2.1
4. PC4:
   IP: 192.168.2.3
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.2.1
5. PC5:
   IP: 192.168.3.2
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.3.1
6. PC6:
   IP: 192.168.3.3
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.3.1
7. PC7:
   IP: 192.168.1.4
   Маска: 255.255.255.0 или /24
   Шлюз: 192.168.1.1

Осталось настроить маршрутизатор, и я открываю его CLI. По традиции дам осмысленное имя.

Router(config)#hostname Gateway
Gateway(config)#

Gateway(config)#interface fastEthernet 0/0 - переходим к требуемому интерфейсу.
Gateway(config-if)#no shutdown - включаем его.
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Gateway(config)#interface fastEthernet 0/0.2
Gateway(config-if)#encapsulation dot1Q 2
Gateway(config-if)#ip address 192.168.1.1 255.255.255.0
Gateway(config)#interface fastEthernet 0/0.3
Gateway(config-if)#encapsulation dot1Q 3
Gateway(config-if)#ip address 192.168.2.1 255.255.255.0
Gateway(config)#interface fastEthernet 0/0.4
Gateway(config-if)#encapsulation dot1Q 4
Gateway(config-if)#ip address 192.168.3.1 255.255.255.0

CentrSW(config)#interface fastEthernet 0/24
CentrSW(config-if)#switchport mode trunk
CentrSW(config-if)#switchport trunk allowed vlan 2,3,4

Кстати очень хорошо этот вопрос разобран в этом видео (видео идет около 3-х часов, поэтому ссылка с привязкой именно к тому моменту времени). Если после прочтения и просмотра видео захочется добить все собственными руками, прикладываю ссылку на скачивание.

Разобрались с VLAN-ами и переходим к одному из протоколов, работающего с ним.
DTP (англ. Dynamic Trunking Protocol) или на русском динамический транковый протокол — проприетарный протокол компании Cisco, служащий для реализации trunk режима между коммутаторами. Хотя в зависимости от состояния, они могут согласоваться и в режим access.

В DTP есть 4 режима: Dynamic auto, Dynamic desirable, Trunk, Access. Рассмотрим как они согласуются.

То есть левая колонка это 1-ое устройство, а верхняя строка 2-ое устройство. По-умолчанию коммутаторы находятся в режиме «dynamic auto». Если посмотреть таблицу сопоставления, то два коммутатора в режиме «dynamic auto» согласуются в режим «access». Давайте это и проверим. Создаю я новую лабораторную работу и добавлю 2 коммутатора.

Сразу дам вам хороший совет. При тестировании какого либо протокола, пользуйтесь фильтрами. Отключайте показ работы всех ненужных вам протоколов.

Перевожу CPT в режим simulation и отфильтрую все протоколы, кроме DTP.

1) DTP Type — сюда отправляющий вставляет предложение. То есть в какой режим он хочет согласоваться. В нашем случае он предлагает согласовать «access».
2) Neighbor MAC-address — в это поле он записывает MAC-адрес своего порта.

Отправляет он и ждет реакции от соседа.

New_SW(config)#interface fastEthernet 0/1
New_SW(config-if)#switchport mode trunk

Думаю понятно почему нельзя доверять этому протоколу. Он вроде облегчает жизнь, но в то же время может создать огромную проблему. Поэтому полагайтесь на ручной метод. При настройке сразу же обозначьте себе какие порты будут работать в режиме trunk, а какие в access. И самое главное — всегда отключайте согласование. Чтобы коммутаторы не пытались ни с кем согласоваться. Делается это командой «switchport nonegotiate».

Переходим к следующему протоколу.

VTP (англ. VLAN Trunking Protocol) — проприетарный протокол компании Cisco, служащий для обмена информацией о VLAN-ах.

Представьте ситуацию, что у вас 40 коммутаторов и 70 VLAN-ов. По хорошему нужно вручную на каждом коммутаторе их создать и прописать на каких trunk-ых портах разрешать передачу. Дело это муторное и долгое. Поэтому эту задачу может взвалить на себя VTP. Вы создаете VLAN на одном коммутаторе, а все остальные синхронизируются с его базой. Взгляните на следующую топологию.

Итак. VTP может создавать, изменять и удалять VLAN. Каждое такое действие влечет к тому, что увеличивается номер ревизии (каждое действие увеличивает номер на +1). После он рассылает объявления, где указан номер ревизии. Клиенты, получившие это объявление, сравнивают свой номер ревизии с пришедшим. И если пришедший номер выше, они синхронизируют свою базу с ней. В противном случае объявление игнорируется.

Но это еще не все. У VTP есть роли. По-умолчанию все коммутаторы работают в роли сервера. Расскажу про них.

1. VTP Server. Умеет все. То есть создает, изменяет, удаляет VLAN. Если получает объявление, в которых ревизия старше его, то синхронизируется. Постоянно рассылает объявления и ретранслирует от соседей.
2. VTP Client — Эта роль уже ограничена. Создавать, изменять и удалять VLAN нельзя. Все VLAN получает и синхронизирует от сервера. Периодически сообщает соседям о своей базе VLAN-ов.
3. VTP Transparent — эта такая независимая роль. Может создавать, изменять и удалять VLAN только в своей базе. Никому ничего не навязывает и ни от кого не принимает. Если получает какое то объявление, передает дальше, но со своей базой не синхронизирует. Если в предыдущих ролях, при каждом изменении увеличивался номер ревизии, то в этом режиме номер ревизии всегда равен 0.

Начитались теории и переходим к практике. Проверим, что центральный коммутатор в режиме Server. Вводим команду show vtp status.

SW1(config)#vtp mode client
Setting device to VTP CLIENT mode.

Чтобы устройства смогли обмениваться объявлениями, они должны находиться в одном домене. Причем тут есть особенность. Если устройство (в режиме Server или Client) не состоит ни в одном домене, то при первом полученном объявлении, перейдет в объявленный домен. Если же клиент состоит в каком то домене, то принимать объявления от других доменов не будет. Откроем SW1 и убедимся, что он не состоит ни в одном домене.

Теперь переходим центральному коммутатору и переведем его в домен.

CentrSW(config)#vtp domain cisadmin.ru
Changing VTP domain name from NULL to cisadmin.ru

• Management Domain Name — имя самого домена (в данном случае cisadmin.ru).
• Updater Identity — идентификатор того, кто обновляет. Здесь, как правило, записывается IP-адрес. Но так как адрес коммутатору не присваивали, то поле пустое
• Update Timestamp — время обновления. Время на коммутаторе не менялось, поэтому там стоит заводское.
• MD5 Digest — хеш MD5. Оно используется для проверки полномочий. То есть, если на VTP стоит пароль. Мы пароль не меняли, поэтому хэш по-умолчанию.

Кому интересно посмотреть это в виде анимации, открывайте спойлер.

VLAN — Документация DCImanager

VLAN (Virtual Local Area Network) — виртуальная локальная компьютерная сеть — группа устройств, которые имеют возможность взаимодействовать между собой напрямую на канальном уровне. Устройства физически могут быть подключены к разным сетевым коммутаторам. Устройства, которые находятся в разных VLAN являются невидимыми друг для друга на канальном уровне, даже если они подключены к одному коммутатору.

VLAN — механизм для создания логической топологии сети независимо от физической топологии. VLAN используются для сокращения широковещательного трафика в сети. Имеют большое значение с точки зрения безопасности, в частности как средство борьбы с ARP-spoofing.

Существуют следующие реализации VLAN:

• по порту;
• по MAC-адресу;
• по протоколу;
• методом аутентификации.

Принципы функционирования VLAN

DCImanager поддерживает реализацию VLAN на базе портов коммутатора. Физические порты коммутатора логически объединяются в VLAN. VLAN на базе портов — самый высокий уровень управляемости, безопасности и простоты настройки по сравнению с другими реализациями.

DCImanager поддерживает транковые порты. Транковые порты (trunk порты или тегированные порты) используются для передачи трафика нескольких VLAN между коммутаторами. Транковый порт позволяет коммутатору передать трафик нескольких VLAN через один порт. При этом сохраняется информация, в пределах какого VLAN передается фрейм. Для этого выполняется тегирование фрейма. Данная возможность актуальна при наличии нескольких коммутаторов. Два коммутатора связываются только двумя транковыми портами, через которые может проходить трафик любого числа VLAN.

В DCImanager реализованы функции для работы с Primary и Isolated PVLAN.

Private VLAN (PVLAN) — технология, используемая для изоляции портов коммутатора. Private VLAN делит VLAN (primary) на несколько под-VLAN (secondary). При этом сохраняется существующая подсеть IP-адресов и layer 3.

Primary VLAN — первичная VLAN. К первичной VLAN относится Promiscuous порт — порт коммутатора, который подключён к вышестоящему оборудованию (коммутатору, маршрутизатору и т.д.).

Secondary VLAN — вторичная VLAN. Порты вторичной VLAN относятся к одному из следующих типов:

• Isolated — любые порты коммутатора, добавленные в Isolated VLAN, могут связываться с Primary VLAN, но не с другими Secondary VLAN и не с другими хостами в той же Isolated VLAN;
• Community — любые порты коммутатора, добавленные в Community VLAN, могут связываться с Primary VLAN и друг с другом, но не с другими Secondary VLAN.

Возможность работы с PVLAN поддерживает обработчик Brocade ICX(Mult).

В DCImanager реализованы функции для работы с режимом «Vlan per user» (VPU). VPU позволяет помещать каждый сервер (группу серверов) в отдельный широковещательный домен. Каждому серверу (группе серверов) назначается отдельный VLAN и на маршрутизаторе создаётся IRB-интерфейс с этим VLAN. Интерфейс IRB — это логический Layer 3 интерфейс, использующийся

1. сервер резервируется VLAN и сеть с 31-ым префиксом (два IP-адреса). Один IP-адрес для маршрутизатора, другой для сервера. Сети для дополнительных адресов сервера могут быть различными.
2. На маршрутизаторе настраивается IRB-интерфейс с IP-адресом из сети сервера и его VLAN.
3. Настраивается DHCP-relay на IP-адрес DCImanager. Команды для настройки можно увидеть в списке сетей для VLAN.
4. Дополнительные адреса /32, маршрутизируются на основные адреса, по принципу route x.x.x.16/32 next-hop x.x.x.97.
5. Дополнительные адреса устанавливаются при помощи протокола динамической маршрутизации. DCImanager использует Bird. Подробнее о Bird см. на официальном сайте.

Для работы с функциями VPU установите соответствующий модуль (начиная с версия 5.155) либо включите опцию Включить VPU в Настройки → Глобальные настройки и заполните необходимые данных (до версии 5. 155).

Модули VLAN

Для расширения возможностей работы с VLAN в DCImanager используются модули:

1. Модуль «VPU (Vlan Per User)» (доступен с версии 5.155). помещать каждый сервер (группу серверов) в отдельный широковещательный домен.

2. Модуль «Пользовательские VLAN». пользователям помещать свои сервера в разрешённые администратором VLAN.

Перейдите в Интеграция → Модули для установки и настройки модулей.

Управление VLAN

Перейдите в Главное меню → Виртуальные сети (VLAN) для управления.

Просмотр списка виртуальных сетей

В списке находятся VLAN:

• созданные вручную;
• найденные при опросе оборудования.

Добавление виртуальной сети в DCImanager

Ручное добавление

Нажмите Создать для добавления виртуальной сети.

Укажите:

• VLAN Id — уникальный идентификатор виртуальной сети;
• Имя — наименование виртуальной сети, которое используется при настройке сетевого оборудования;
• Владелец — пользователь, которому доступно использование VLAN на серверах;
• Примечания —
• PVLAN — опция включения функции
• Тип PVLAN — тип виртуальной сети. Поле доступно только при включении опции «PVLAN»:
  • Isolated — вторичная VLAN с типом isolated;
  • Primary — первичная VLAN.
• Служебный — при включении данной опции настройки VLAN не будут записываться на коммутатор.

Автоматическое добавление

Администратор в процессе настройки назначает портам коммутаторов необходимые VLAN. DCImanager синхронизируется с настроенными на оборудовании VLAN: автоматически выставляет найденные на портах VLAN, отмечает порты в режиме trunk, а .

Добавление порта коммутатора в VLAN

Нажмите Оборудование → Коммутаторы → Порты → Изменить, чтобы указать VLAN для порта коммутатора.

Настройки порта, которые относятся к конфигурации VLAN:

• Работает в режиме Trunk — опция установки порта в режим Trunk. Для транкового порта укажите:
  • Native VLAN — VLAN, в которой трафик передается нетегированным;
  • Члены Trunk — VLAN, которые могут передавать трафик через порт.
• UpLink — опция скрытия порта из списка доступных при создании подключений. Также на данном порту не будет поиск серверов и будут запрещены любые действия: изменение VLAN, скорости и режима. Включите эту опцию, если порт подключен не к серверу, а к коммутатору или маршрутизатору уровнем выше.

DCImanager считает изменения при опросе оборудования и отобразит их в интерфейсе автоматически.

Настройка типов IP-адресов в VLAN

Создайте в IPmanager группу IP-адресов для VLAN. Эту группу укажите в правах пользователя для соответствующей подсети в IPmanager. Также укажите её для каждого сервера, который будет работать в настраиваемом VLAN в поле Блок IP-адресов.

В Глобальные настройки во вкладке Политики можно указать стандартный тип IP-адресов. Все вновь создаваемые сервера будут настроены на этот тип, если в поле Блок IP-адресов не указано иное.

Как создать и настроить trunk порты в Cisco для соединения коммутаторов на примере Cisco 2960+48TC-S

В предыдущей части мы рассмотрели вариант одного коммутатора который имеет разделение на vlan. Представим что появился еще один этаж и на нем свой коммутатор который тоже имеет свои vlan, встает вопрос как подключить два коммутатора. Для этого есть vlan trunk.

Trunk — сконфигурированное состояние порта коммутатора (в меню команды interface …), предназначенное для подключения к другому коммутатору. Могут объединяться в Port-channel для увеличения надёжности и быстродействия. На обоих соединяемых таким образом коммутаторах порты должны быть в режиме trunk. Коммутаторы можно иногда соединять друг с другом и портами в режиме access.

Немного теории о магистральном порте

Trunk Port (Магистральный порт) — это порт, предназначенный для переноса трафика для всех VLAN, доступных через определенный коммутатор, процесс, известный как транкинг. Магистральные порты помечают кадры уникальными идентифицирующими тегами — тегами 802.1Q или тегами Inter-Switch Link (ISL) — при их перемещении между коммутаторами. Следовательно, каждый отдельный кадр может быть направлен в назначенный ему VLAN.

Интерфейс Ethernet может функционировать как магистральный порт или как порт доступа, но не оба одновременно. Магистральный порт может иметь более одного VLAN, настроенного на интерфейсе. В результате он может одновременно передавать трафик для многочисленных сетей VLAN. Это большое преимущество, так как для передачи трафика группе VLAN может использоваться один порт коммутатора. Они очень полезны, если пользователь хочет обмениваться трафиком между несколькими коммутаторами, имеющими более одного сконфигурированного vlan.

Схема выглядит так, у нас есть два коммутатора Cisco 2060 находящиеся на разных этажах здания.

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S20

Соединять будем через гигабитные порты. Идем на первом коммутаторе в режим конфигурирования

выбираем нужный интерфейс

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S16

Switch(config)#interface gigabitEthernet 1/1

Ставим нужный режим

Switch(config-if)#switchport mode trunk

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S17

Разрешаем нужные vlan в нашем случае 2 и 3

Switch(config-if)#switchport trunk allowed vlan 2,3

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S19

делаем на втором коммутаторе тоже самое. Проверим пингами соседей по этажам.

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S21

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S22

Как создать и настроить vlan в Cisco на примере Cisco 2960+48TC-S23

Все ок. Следующим шагом идет настройка маршрутизации в cisco, чтобы vlan видели друг друга.

Виртуальная реальность или что такое VLAN ~ Сетевые заморочки

В данном посте рассматриваются виртуальные локальные сети (VLAN), их назначение и терминология. Данный пост носит исключительно теоретический характер, и в нем не будет практических примеров настройки оборудования, но если вам все же интересно, то милости прошу под кат.

Виртуальные локальные сети или же просто VLAN — это технология позволяющая организовывать несколько независимых виртуальных сетей внутри одной физической сети. С помощью VLAN можно выполнять гибкое разнесение пользователей по различным сегментам сети с разной адресацией, даже если они подключены к единому устройству, а также дробить широковещательные домены.

Немного прокомментирую данный рисунок. Компьютеры 1 и 2 объединены в один VLAN, компьютеры 3 и 4 объединены в другой VLAN. Хотя все компьютеры подключены к одному и тому же коммутатору, все они не будут общаться между собой. Компьютер номер 1 сможет общаться только с компьютером 2, компьютер 3 будет видеть только компьютер 4. Тоесть данная ситуация будет аналогична тому, как если бы мы подключили компьютеры 1  и 2 к одному коммутатору, а компьютеры 3 и 4 к другому коммутатору, и не соединили бы эти коммутаторы между собой. Как легко заметить, в данном случае, технология VLAN помогла нам разделить нашу единую физическую сеть на несколько виртуальных не связанных между собой сетей, при этом компьютеры находящиеся в этих виртуальных сетях даже не подозревают об этом и работают точно также как это было бы в обычно сети.

Реализация виртуальных локальных сетей обычно происходит на коммутаторах. Другое сетевое оборудование, такое как маршрутизаторы, точки доступа, тоже обычно поддерживает VLAN.

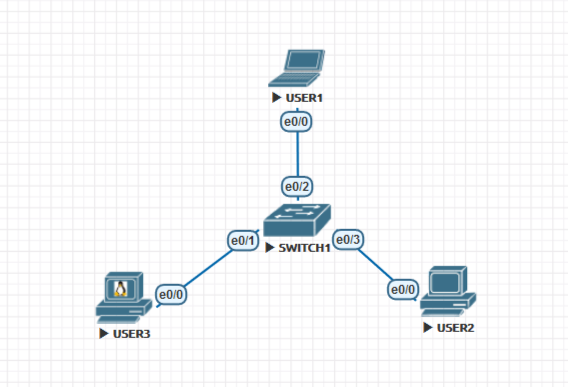

Для взаимодействия устройств в VLAN сетях, их порты  настраиваются специальным образом. Существует два типа настройки портов: настройка порта в режиме  доступа (аксесс порт) и настройка порта в режиме транка (транковый порт).

Порты доступа применяются обычно для подключения оконечных устройств. В простейшем случае, порту доступа задается определенный VLAN и он передает весь поступающий на него трафик имено в него. Порты к которым подключены компьютеры 1,2,3 и 4 на рисунке выше являются портами доступа.

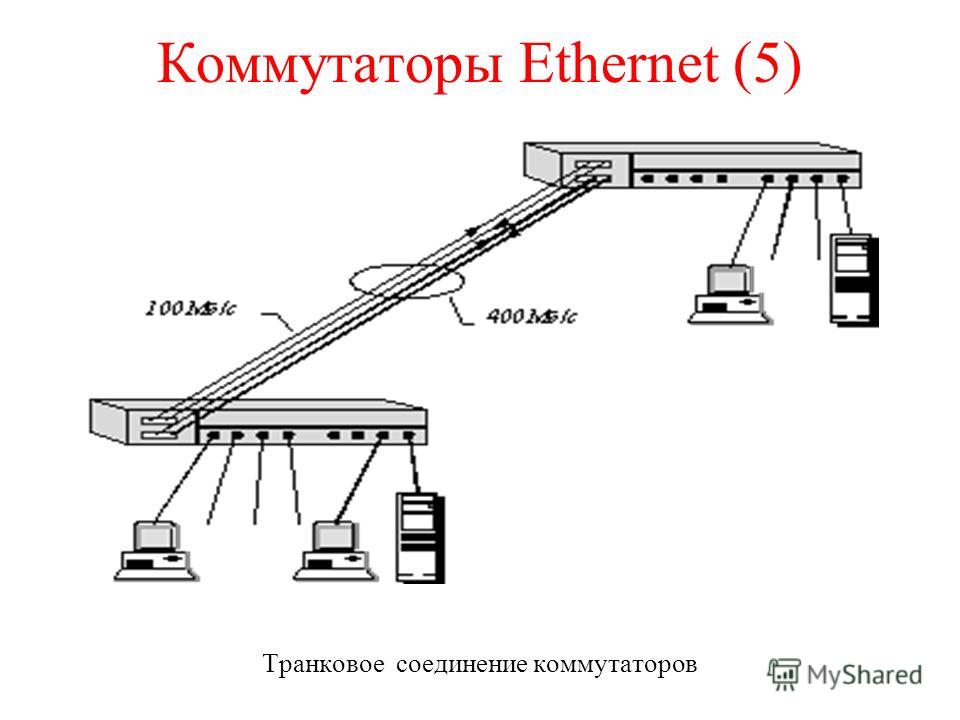

Транковые порты предназначены для передачи трафика сразу нескольких VLANов и обычно используются для соединения сетевых устройств между собой. Данный принцип проиллюстрирован на рисунке.

На данном рисунке порты 1-4 являются портами доступа и по каждому из этих портов идет трафик только одного VLAN, порты 5 являются транковыми портами, служат для связи коммутаторов между собой и передают через себя трафик сразу двух виртуальных локальных сетей VLAN  1 и VLAN 2.

Хочется отметить, что передавать VLAN между устройствами можно не только с помощью транковых портов, но и с помощью портов доступа, но так как порты доступа могут пропускать трафик только одного VLAN, для соединения устройств между собой, потребуется выделение портов количество которых будет равно количеству передаваемых между устройствами VLAN. Данный способ обычно находит применение только в том случае если между устройствами необходимо передать небольшое число VLAN, а обычно вообще один единственный VLAN. На представленном ниже рисунке все  шесть портов являются портами доступа.

Так же хочется отметить, еще один интересный факт. Если ваш коммутатор поддерживает VLAN, то вы используете данную технологию даже не подозревая об этом. Большинство коммутаторов, во всяком случае фирмы Cisco, по умолчанию настроены таким образом, что все их порты принадлежат VLAN 1. Использование коммутатора в данном случае будет иметь следующий вид.

Вроде бы это вся теория о VLAN, которые может пригодитесь для перехода к практике настройки VLAN, надеюсь, что я ничего не забыл. Хотя  я старался написать как можно проще, на мой взгляд, статья получилась довольно таки сложной для понимания, поэтому с удовольствием отвечу на все возникшие у вас вопросы о VLAN.

НОУ ИНТУИТ | Лекция | Виртуальные локальные сети

Аннотация: Приведены общие сведения о виртуальных локальных сетях, принципы организации транковых соединений. Рассмотрено конфигурирование виртуальных локальных сетей. Маршрутизация между сетями. Верификация и отладка.

7.1. Общие сведения о виртуальных локальных сетях

Безопасность телекоммуникационных сетей во многом определяется размерами широковещательных доменов, внутри которых может происходить несанкционированный доступ к конфиденциальной информации. Кроме того, в больших сетях наблюдается деградация производительности, поэтому сети делят на более мелкие подсети, каждая из которых представляет собой широковещательный домен. В традиционных сетях деление на широковещательные домены реализуют маршрутизаторы.

Виртуальные сети созданы, чтобы реализовать сегментацию сети на коммутаторах, т.е. на втором уровне модели OSI. Создание виртуальных локальных сетей (Virtual Local Area Networks — VLAN), которые представляют собой логическое объединение групп рабочих станций сети ( рис. 7.1), является одним из основных методов защиты информации и повышения производительности сетей пакетной коммутации на коммутаторах.

Обычно VLAN группируются по функциональным особенностям работы, независимо от физического местоположения пользователей. Обмен данными происходит только между устройствами, находящимися в одной сети VLAN. Рабочая станция в виртуальной сети, например, РС1 в сети vlan10 ( рис. 7.1), ограничена общением с узлом РС0 в той же самой vlan10. Каждой VLAN назначают свой IP-адрес сети (подсети).

Виртуальные сети логически сегментируют всю сеть на широковещательные домены так, чтобы пакеты пересылались только между портами, которые назначены на ту же самую VLAN (приписаны к одной VLAN). Каждая сеть VLAN состоит из узлов, объединенных единственным широковещательным доменом, образованным приписанными к виртуальной сети портами коммутатора.

Поскольку каждая виртуальная сеть представляет широковещательный домен, то маршрутизаторы в топологии сетей VLAN ( рис. 7.1) обеспечивают фильтрацию широковещательных передач, безопасность, управление трафиком и связь между VLAN. Коммутаторы не обеспечивают трафик между VLAN, поскольку это нарушает целостность широковещательного домена VLAN. Трафик между VLAN обеспечивается маршрутизацией, т.е. общение между узлами разных виртуальных сетей происходит только через маршрутизатор R ( рис. 7.2) или коммутатор третьего уровня.

На практике используются несколько типов виртуальных локальных сетей:

• VLAN для передачи данных;
• VLAN для передачи голосового трафика;
• VLAN для трафика управления.

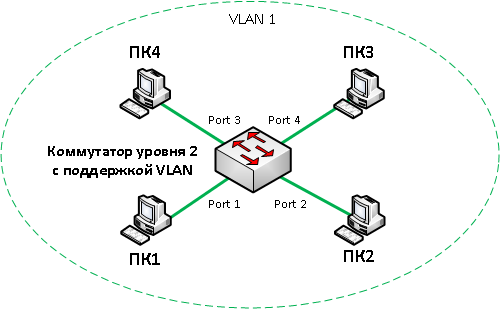

По умолчанию все порты коммутатора приписаны к первой виртуальной локальной сети VLAN1 и предназначены для передачи данных. Ниже приведена распечатка команды show vlan brief, коммутатора Catalyst 2960, которая показывает, что после начальной загрузки коммутатора все его порты приписаны к сети по умолчаниюVLAN1. Первая сеть является активной. Других активных виртуальных сетей нет, за исключением 1002 — 1005, зарезервированных для сетей устаревших технологий token-ring и fddi.

Switch>show vlan brief

VLAN Name              Status   Ports
---- ----------------- --------- -----------------------------
1    default               active   Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                    Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                    Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                    Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                    Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                    Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                    Gig1/1, Gig1/2
1002 fddi-default         active
1003 token-ring-default   active
1004 fddinet-default      active
1005 trnet-default        active
Switch>


Для управления виртуальными локальными сетями используется виртуальный интерфейс SVI одной из VLAN. Этому интерфейсу назначается IP-адрес с маской, а также шлюз по умолчанию (default gateway). Через этот интерфейс можно управлять коммутатором, в том числе удаленно по протоколам Telnet и SSH. Интерфейс SVI по умолчанию является интерфейсом первой сети VLAN1. Сеть VLAN1 получила название сеть по умолчанию (default VLAN). Эту сеть нельзя переименовать или удалить. Поскольку данная информация известна всем, то хакеры пытаются атаковать, в первую очередь, именно эту сеть. Поэтому на практике администраторы изменяют идентификатор управляющей сети, например, на сеть с номером VLAN 101, т.е. сетью управления может быть любая сеть VLAN, сконфигурированная для функций управления.

Каждой виртуальной сети при конфигурировании должен быть назначен IP-адрес сети (подсети) с соответствующей маской, для того чтобы узлы виртуальных сетей могли свободно общаться между собой внутри VLAN. Передача трафика между виртуальными локальными сетями возможна только при наличии маршрутизации. Например, VLAN10 ( рис. 7.1) может иметь адрес 192.168.10.0/24, VLAN20 — адрес 192.168.20.0/24, VLAN30 — адрес 192.168.30.0/24. Каждому узлу необходимо задать IP-адрес из диапазона адресов соответствующей виртуальной сети, например, узел РС0 — адрес 192.168.10.11, узел РС1 — адрес 192.168.10.12, узел РС2 — адрес 192.168.20.11, узел РС3 — адрес 192.168.20.12, узел РС4 — адрес 192.168.30.11, узел РС5 — адрес 192.168.30.12.

Идентификаторы виртуальных сетей (VLAN10, VLAN20, VLAN30 и т.д.) могут назначаться из нормального диапазона 1 — 1005, в котором номера 1002 — 1005 зарезервированы для виртуальных сетей технологий Token Ring и FDDI. Существует также расширенный диапазон идентификаторов 1006 — 4094. Однако для облегчения управления рекомендуется, чтобы сетей VLAN было не более 255 и сети не расширялись вне Уровня 2 коммутатора.

Поскольку кадры данных могут быть получены коммутатором от любого устройства, присоединенного к любой виртуальной сети, то при обмене данными между коммутаторами в заголовок кадра добавляется уникальный маркер (идентификатор) кадра — тег (tag) виртуальной сети, который идентифицирует VLAN каждого пакета. Передаваемый при этом по сети трафик называется тегированным.

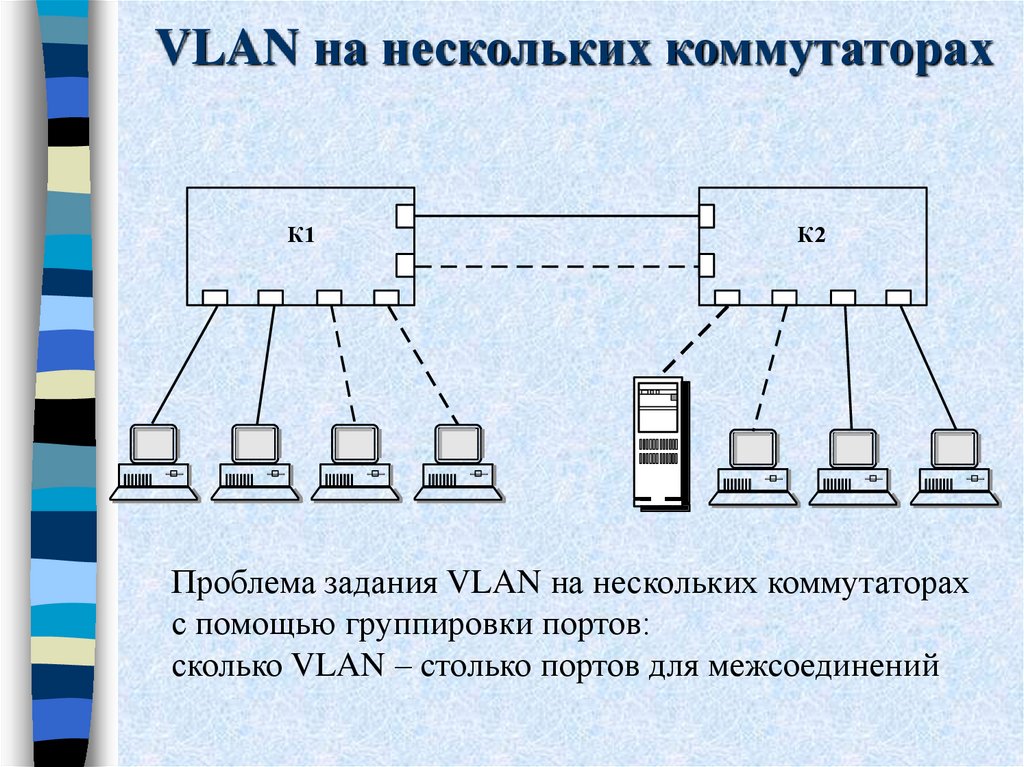

Для передачи трафика разных VLAN между устройствами создают магистральные транковые каналы (Trunk). Такие каналы формируют между коммутаторами, между коммутаторами и маршрутизаторами, а также между коммутаторами и серверами, поддерживающими протокол 802.1Q. На рис. 7.3 представлен транковый канал между коммутаторами Sw-A и Sw-B.

Функционирование виртуальных локальных сетей определяется протоколом 802.1Q. Согласно этому протоколу порты коммутатора подразделяются на:

• порты доступа (access port), которые передают нетегированный трафик одной сети VLAN;
• транковые порты (trunk port), передающие тегированный трафик нескольких сетей VLAN.

Итак, транковые соединения (Trunk) и транковые порты предназначены для передачи трафика нескольких VLAN. То есть, транк — это канал, передающий кадры множества виртуальных локальных сетей. Через транковый порт 802.1Q может предаваться трафик нескольких виртуальных локальных сетей, а также трафик узлов не входящих в состав VLAN. Например, в сети рис. 7.4 соединения «точка — точка» между коммутаторами S1 и S3, между S2 и S3, между S3 и маршрутизатором R являются транковыми. Поскольку по магистральному транковому соединению передаются данные разных сетей VLAN, то кадр должен помечаться уникальным идентификатором — тегом виртуальной сети. Кадры, передаваемые внутри VLAN на одном коммутаторе, не тегируются.

Узел Х не входит ни в одну VLAN, но его сообщения могут быть переданы через коммутатор S2 по транковым соединениям в маршрутизатор R и далее. Узлы одной VLAN, подключенные к разным коммутаторам могут обмениваться информацией через транковые соединения без использования маршрутизаторов.

Протоколом 802.1Q предусмотрена собственная сеть nativeVLAN, которая назначается транковому порту, но трафик которой передается нетегированным. Когда нетегированные кадры поступают на транковый порт, коммутатор считает их кадрами сети native VLAN. Трафик, поступающий от узлов не входящих в состав виртуальных локальных сетей, причисляется к сети native VLAN. По умолчанию сетью native VLAN является VLAN 1. Трафик сети native VLAN 1 передается через транковый порт нетегированным.

Когда на транковый порт поступает тегированный кадр, у которого идентификатор тега совпадает с номером native VLAN, то порт отбрасывает такой кадр. Тегированные кадры в сети native VLAN поддерживают IP-телефоны, серверы, маршрутизаторы и коммутаторы не фирм Cisco. При получении нетегированных кадров транковый порт пересылает их в сеть native VLAN. Если к сети native VLAN не присоединены никакие устройств, то кадр будет отброшен.

Для native VLAN следует выделять отдельную сеть отличную от VLAN1. В вышеприведенной распечатке команды show vlan brief сеть VLAN1 является единственной активной сетью, совпадающей с native VLAN. Такая конфигурация снижает безопасность сети. Обычно в качестве native VLAN назначают сеть с другим номером, например VLAN 15, при этом весь нетегированный трафик будет передаваться в сеть VLAN 15.

Роль сети native VLAN рассмотрена на примере сети рис. 7.5, где компьютер Узел 1 через концентратор Hub подключен к транковому каналу между коммутаторами Sw-A и Sw-B. Сетью native VLAN является сеть по умолчанию Vlan 1. Узел 1 передает в транковый канал нетегированный трафик, который коммутаторы отправляют в сеть Vlan 1, узлы которой подключены как к коммутатору Sw-A, так и к Sw-B. Тегированный трафик транкового канала компьютером Узел 1 отбрасывается.

Сеть рис. 7.5 плохо спроектирована, поскольку в транковом канале установлен концентратор, через который возможен доступ к транковому соединению, что снижает безопасность сети.

Стандарт IEEE 802.1Q, определяющий правила формирование виртуальных локальных сетей, предусматривает введение в заголовок кадра поля меток (тега), содержащего четыре байта. Тег вводится в кадр между полем адреса источника и полем Тип/Длина ( рис. 7.6). Двенадцать двоичных разрядов тега (VLAN ID) используются для адресации (идентификации) VLAN, что позволяет маркировать (тегировать) до 4096 виртуальных сетей, это охватывает нормальный (1 — 1005) и расширенный (1006 — 4094) диапазоны идентификаторов VLAN.

Маркирование кадров необходимо при обмене данными между коммутаторами. Следует отметить, что транковый протокол VLAN — VTP, реализующий автоматизацию конфигурирования коммутаторов, использует только нормальный диапазон идентификаторов VLAN и не распознает сети расширенного диапазона.

Три бита тега (Приорит.) позволяют задавать 8 уровней приоритета передаваемых сообщений, т.е. позволяют обеспечивать качество (QoS) передаваемых данных. Наивысший приоритет уровня 7 имеют кадры управления сетью, уровень 6 — кадры передачи голосового трафика, 5 — передача видео. Остальные уровни обеспечивают передачу данных с разным приоритетом. Единичное значение поля CFI показывает, это что виртуальная сеть технологии Token Ring. Поле Тип длиной 2 байта идентифицирует протокол, для случая Ethernet значение поля типа 0х8100.

Когда коммутатор получает кадр на интерфейс из приписанной к порту сети VLAN, он добавляет в кадр тег, вычисляет новую контрольную сумму и пересылает новый тегированный кадр через транковое соединение.

При создании сетей VLAN нормального диапазона конфигурация коммутатора под именем файла данных vlan.dat хранится во флеш-памяти. Поскольку флеш-память является энергонезависимой, то копирование текущей конфигурации (copy run start) не обязательно, но желательно. Когда из флеш-памяти удаляется файл данных vlan.dat и производится перезагрузка коммутатора, то стирается вся информация о сетях VLAN.

В технологии VoIP для подключения телефона обычно используются две VLAN: одна для голосового трафика, а вторая — для обмена данными. Оба вида трафика передаются в коммутатор по транковому соединению ( рис. 7.7).

Курс Коммутация в корпоративных сетях (серия EX) (Junos Enterprise Switching) в Екатеринбурге

Junos Enterprise Switching (JEX) это двухдневный курс, который дает слушателям общие сведения о технологиях коммутации в локальных сетях и примеры конфигурации. Курс включает в себя обзор технологий коммутации, виртуальные локальные сети, протокол Spanning Tree, настройка различных функций безопасности на коммутаторах и реализацию резервирования

Стоимость курса

Заказать

Цели курса:

• Концепция бриджинга
• Особенности оборудование Juniper для локальных сетей
• Конфигурирование интерфейсов на коммутаторах
• Концепция виртуальных локальных сетей
• Порты доступа и транковые порты
• Конфигурирование и мониторинг VLANs
• Голосовой VLAN и Native VLAN
• Маршрутизация между VLAN
• Протокол Spanning Tree и Rapid Spanning Tree
• Безопасность в локальных сетях
• Пакетные фильтры
• Обеспечение высокой надежности
• Виртуальное шасси на платформе EX 4200

Аудитория

Курс рассчитан на инженеров и администраторов локальных сетей, которым необходимо получить навыки работы с коммутаторами Juniper EX.

От слушателя требуется

Слушатели должны понимать протоколы TCP/IP и иметь общее представление о работе современных сетей. Также необходимо владеть командной строкой Junos в рамках курсов Introduction to the Junos Operating System (IJOS) и Junos Routing Essentials (JRE)

Содержание курса

 SW_1 # config
 SW_1 (config) #interface e 1/26
 SW_1 (config-if) #lacp
 SW_1 (config-if) #int e 1/27
 SW_1 (config-if) #lacp

 SW_1 # показать статус интерфейсов порт-канал 1
 Информация о магистрали 1
 Основная информация:
 Тип порта: 1000BASE-T
 MAC-адрес: 70-72-CF-58-F9-25
 Конфигурация:
 Имя:
 Администратор порта : Up
 Speed-duplex: Auto
 Возможности: 10half, 10full, 100half, 100full, 1000full
 Broadcast Storm: включен
 Broadcast Storm Limit: 64 Кбит / с
 Multicast Storm: отключен
 Multicast Storm Limit: 64 Kbit / second
 Unknown Одноадресный шторм: отключен
 Неизвестный предел одноадресного шторма: 64 Кбит / с
 Управление потоком: отключен
 Транкинг VLAN: отключен
 Текущее состояние:
 Создано: LACP
 Состояние канала: Вкл.
 Состояние работы порта: Вверх
 Скорость работы-дуплекс: 1000full
 Время работы: 0w 0d 0h 3m 45s (225 s econds)
 Тип управления потоком: Нет
 Максимальный размер кадра: 1518 байтов (1522 байта для тегированных кадров)
 Порты-участники: Eth2 / 26, Eth2 / 27

 SW_1 # show spanning-tree port-channel 1
 Trunk 1 Information
 ---------------------------------- -----------------------------
 Статус администратора: включен
 Роль: назначить
 Состояние: пересылка
 Стоимость пути администратора: 0
 Операция Стоимость пути: 2500
 Приоритет: 128
 Назначенная стоимость: 0
 Назначенный порт: 128.33
 Назначенный корень: 4096.7072CF58F90B
 Назначенный мост: 4096.7072CF58F90B
 Прямые переходы: 24
 Пограничный порт администратора: Авто
 Пограничный порт управления: отключено
 Тип ссылки администратора: Авто
 Тип служебной ссылки: точка-точка
 Поведение лавинной рассылки: Включено
 Состояние связующего дерева: включено
 Состояние обнаружения петли: включено
 Режим разблокировки при обнаружении петли: Авто
 Ловушка обнаружения петли: отключено
 Действие при обнаружении петли: Блок
 Состояние защиты корня: выключено
 Состояние защиты BPDU: выключено
 Автоматическое восстановление защиты BPDU : Отключено
 Интервал автоматического восстановления защиты BPDU: 300
 Состояние фильтра BPDU: Отключено

 SW1 con0 теперь доступен
Нажмите RETURN, чтобы начать.SW1>  включить
SW1 #  настроить терминал
Введите команды конфигурации, по одной в каждой строке. Закончите CNTL / Z.
SW1 (config-if) #  диапазон интерфейса Fa0 / 11 - 12
SW1 (config-if-range) #  выключение
SW1 (config-if-range) #  интерфейс fa0 / 10
SW1 (config-if) #  инкапсуляция транка порта коммутатора dot1q
SW1 (config-if) #  switchport mode trunk
SW1 (config-if) #  не закрывается
SW1 (config-if) #  конец
SW1 #

 SW2 con0 теперь доступен

Нажмите RETURN, чтобы начать.SW2>  включить
SW2 #  настроить терминал
Введите команды конфигурации, по одной в каждой строке. Закончите CNTL / Z.
SW2 (config-if) #  диапазон интерфейса Fa0 / 11 - 02
SW2 (config-if-range) #  выключение
SW2 (config-if-range) #  интерфейс fa0 / 10
SW2 (config-if) #  инкапсуляция транка порта коммутатора dot1q
SW2 (config-if) #  switchport mode trunk
SW2 (config-if) #  не закрывается
SW2 (config-if) #  конец
SW2 #

 SW1 #  показать интерфейс FastEthernet0 / 10 trunk

Состояние инкапсуляции режима порта Собственный vlan
Fa0 / 10 на 802.1q транкинг 1

Порт Vlan разрешен на магистрали
Fa0 / 10 1-4094

Порт Vlan разрешен и активен в домене управления
Fa0 / 10 1,10

Порт Vlan в состоянии пересылки связующего дерева и не обрезан
Fa0 / 10 1
SW1 #
SW2 #  показать интерфейс FastEthernet0 / 10 trunk

Состояние инкапсуляции режима порта Собственный vlan
Fa0 / 10 на транкинге 802.1q 1

Порт Vlan разрешен на магистрали
Fa0 / 10 1-4094

Порт Vlan разрешен и активен в домене управления
Fa0 / 10 1,10

Порт Vlan в состоянии пересылки связующего дерева и не обрезан
Fa0 / 10 1
SW2 #

 R1 #  пинг 10.1.1.2

Для отмены введите escape-последовательность.
Отправка 5 100-байтовых эхо-сообщений ICMP на 10.1.1.2, тайм-аут составляет 2 секунды:
. !!!!
Коэффициент успеха составляет 80 процентов (4/5), мин. / Сред. / Макс. Туда и обратно = 4/29/60 мс.
R1 #

 SW2 #  настроить терминал
Введите команды конфигурации, по одной в каждой строке. Закончите CNTL / Z.
SW2 (конфигурация) #  интерфейс FastEthernet0 / 2
SW2 (config-if) #  switchport access vlan 5
% Access VLAN не существует. Создание vlan 5
SW2 (config-if) #  конец
SW2 #
R1 #  пинг 10.1.1.2

Для отмены введите escape-последовательность.
Отправка 5 100-байтовых эхо-сообщений ICMP на 10.1.1.2, тайм-аут составляет 2 секунды:
.....
Уровень успеха составляет 0 процентов (0/5)
R1 #

 c3560-Switch2>  включить
c3560-Switch2 #  настроить терминал
c3560-Switch2 (конфигурация) #  интерфейс fa0 / 10
c3560-Switch2 (config-if) #  switchport trunk encap isl
c3560-Switch2 (config-if) #  соединительная линия режима switchport
c3560-Switch2 (config-if) #  конец
c3560-Switch2 #  sh int fa0 / 10 транк

Состояние инкапсуляции режима порта Собственный vlan
Fa0 / 10 на магистральных каналах isl 1

Порт Vlan разрешен на магистрали
Fa0 / 10 нет

Порт Vlan разрешен и активен в домене управления
Fa0 / 10 нет

Порт Vlan в состоянии пересылки связующего дерева и не обрезан
Fa0 / 10 нет
c3560-Switch2 #
