Настройка VPN-сервера PPTP в Keenetic (для версий NDMS 2.11 и более ранних) – Keenetic

NOTE: В данной статье показана настройка версий ОС NDMS 2.11 и более ранних. Настройка актуальной версии ПО представлена в статье «VPN-сервер PPTP».

Ваша домашняя сеть может быть подключена к сети офиса или другого интернет-центра Keenetic по VPN при любом способе выхода в Интернет. Встроенный сервер PPTP обеспечивает возможность защищенного доступа к домашней сети через Интернет со смартфона, планшета или компьютера откуда угодно, как если бы вы находились у себя дома.


Важно! Начиная с микропрограммы NDMS V2.05.В.9 в PPTP-сервере интернет-центра по умолчанию протокол MPPE работает с ключом 40 бит, что вызвано изменениями в законодательстве, действующем на территории Таможенного союза России, Белоруссии и Казахстана. В ОС Windows Vista/7/8 по умолчанию протокол MPPE использует для PPTP-подключений 128-битный ключ. Дополнительную информацию, о подключении к PPTP-серверу интернет-центра серии Keenetic (с микропрограммой NDMS V2.
05.В.9 и выше) из Windows, вы найдете в статье: «Особенности подключения к PPTP-серверу интернет-центра из Windows»



Данная возможность доступна в новой линейке устройств Keenetic Ultra (KN-1810), Giga (KN-1010), Extra (KN-1710), Air (KN-1610), City (KN-1510), Omni (KN-1410), Lite (KN-1310), 4G (KN-1210), Start (KN-1110), а также для интернет-центров Keenetic Ultra II, Giga III, Extra II, Air, Viva, Extra, LTE, VOX, DSL, Start II, Lite III, Keenetic III (компонент микропрограммы VPN-cервер доступен для установки начиная с версии NDMS V2.04.B2).

К встроенному серверу VPN PPTP можно подключить до 10 клиентов одновременно.



1. Перед началом настройки необходимо зайти в веб-интерфейс в меню Система > Компоненты и установить компонент микропрограммы VPN-cервер
.



2. После установки нужного компонента в разделе Приложения появится вкладка Сервер VPN.

При настройке Сервера VPN нужно указать интерфейс интернет-центра Keenetic, к которому будет организован доступ, и пул IP-адресов, которые будут выдаваться PPTP-клиентам.

Например, разрешим удаленным PPTP-клиентам доступ к основной локальной сети:



Внимание! Указываемая подсеть IP-адресов не должна совпадать или пересекаться с IP-адресами интерфейсов Keenetic, статическими IP-адресами подключенных устройств и используемыми на интерфейсах DHCP-пулами. При пересечении пулов адресов PPTP-сервера и, например, подсети Home клиент локальной сети может получить адрес, уже занятый в сети PPTP. Это приведет к ситуации, когда локальный хост не будет иметь доступа ни к Интернету (включая ping), ни к управлению интернет-центром Keenetic. При этом использовать одну и ту же подсеть IP-адресов не запрещено, если диапазоны IP-адресов PPTP-клиентов и клиентов локальной сети не будут пересекаться (например, указание диапазона 192.168.1.10-192.168.1.20 для PPTP-сервера и 192.

168.1.33-192.168.1.52 для Home при использовании маски 24 бита вполне допустимо).



3. Для подключения к PPTP-серверу используются учетныe записи Keenetic. При настройке пользователя нужно разрешить ему доступ к VPN. Таким образом, учетная запись получает возможность подключаться к встроенному PPTP-серверу. Щелкните мышкой по учетной записи пользователя.

Откроется окно Настройка пользователя VPN. Установите галочку в поле Разрешить доступ к VPN и нажмите кнопку Применить.





Дополнительные функции PPTP-сервера в устройстве Keenetic:

2. Возможность указать статический IP-адрес для PPTP-клиента.

3. Отключение обязательного шифрования MPPE. Для этого в интерфейсе командной строки нужно выполнить команду vpn-server mppe-optional (обратная команда no vpn-server mppe-optional).



Ниже представлены ссылки на полезные статьи по настройке встроенного VPN-сервера PPTP интернет-центра серии Keenetic:



KB-3984

VPN-сервер L2TP/IPsec – Keenetic

В интернет-центрах Keenetic есть возможность подключения к VPN-серверу по протоколу L2TP over IPSec (L2TP/IPSec) для доступа к ресурсам домашней сети.
В таком туннеле можно абсолютно не волноваться о конфиденциальности IP-телефонии или потоков видеонаблюдения. L2TP/IPSec обеспечивает абсолютно защищенный доступ к домашней сети со смартфона, планшета или компьютера с минимальной настройкой: в Android, iOS и Windows для этого типа VPN есть удобный встроенный клиент. К тому же, во многих моделях Keenetic передача данных по L2TP over IPsec ускоряется аппаратно.

Важно! Интернет-центр Keenetic, на котором будет работать VPN-сервер L2TP/IPsec, должен быть подключен к Интернету с публичным IP-адресом, а при использовании доменного имени KeenDNS, оно должно быть настроено в режиме «Прямой доступ». При несоблюдении любого из этих условий подключение к такому серверу из Интернета будет невозможно.

Предварительно нужно установить компонент системы «L2TP/IPsec VPN-сервер». Сделать это можно на странице «Общие настройки» в разделе «Обновления и компоненты», нажав на «Изменить набор компонентов».

После этого перейдите на страницу «Приложения». Здесь вы увидите панель «VPN-сервер L2TP/IPsec». Нажмите по ссылке «VPN-сервер L2TP/IPsec».

В появившемся окне «VPN-сервер L2TP/IPsec» в поле «Общий ключ IPsec» укажите ключ безопасности.

NOTE: Важно! Этот ключ также используется VPN-сервером IPsec (Virtual IP).

Параметр «Множественный вход» управляет возможностью устанавливать к серверу несколько одновременных подключений, используя при этом одни и те же учетные данные. Это не является рекомендованным сценарием в связи с понижением уровня безопасности и неудобствами при мониторинге. Однако, при первоначальной настройке, или для случаев, когда требуется разрешить установку туннеля с нескольких устройств одного пользователя, опцию можно оставить включенной.

NOTE: Важно! При выключенной опции «Множественный вход», появляется возможность назначить постоянный IP-адрес для L2TP/IPsec-клиента. Сделать это можно на странице настройки VPN-сервера L2TP/IPsec в разделе «Пользователи».

В настройках сервера по умолчанию включена опция «NAT для клиентов». Эта настройка служит для доступа клиентов VPN-сервера в Интернет. В клиенте, встроенном в ОС Windows, такая функция включена по умолчанию и при установке туннеля запросы в Интернет будут отправляться через него.

NOTE: Важно! Если отключить функцию «NAT для клиентов» на сервере, но не перенастроить политику маршрутизации по умолчанию в Windows-клиенте, то после установки туннеля на компьютере может не работать доступ в Интернет. Дополнительная информация представлена в статье «Изменение политики маршрутизации VPN-подключения в Windows, при выключенной опции «NAT для клиентов» на сервере».

В настройках сервера в поле «Доступ к сети» также можно указать отличный от Домашней сети сегмент, если это необходимо. Через туннель в таком случае будет доступна сеть указанного сегмента.

Общее количество возможных одновременных подключений задается настройкой размера пула IP-адресов. Как и начальный IP-адрес, эту настройку не рекомендуется менять без необходимости.

NOTE: Важно! Если «Начальный IP-адрес» попадает в диапазон сети указанного в поле «Доступ к сети» сегмента, включается функция ARP-Proxy, что позволит обращаться к такому VPN-клиенту из указанного локального сегмента. Например, если в поле «Доступ к сети» выбрана домашняя сеть 192.168.1.0 с маской 255.255.255.0 и настройками DHCP-сервера: «Начальный адрес пула»: 192.168.1.33, «Размер пула адресов»: 120, вы можете задать «Начальный IP-адрес» VPN-сервера 192.168.1.154, который попадает в диапазон 192.168.1.1-192.168.1.254, и иметь доступ из домашней сети к VPN-клиентам наравне с доступом к локальным устройствам.

В разделе «Пользователи» выберите пользователей, которым хотите разрешить доступ к L2TP/IPsec-серверу и в локальную сеть. Здесь же вы можете добавить нового пользователя, указав имя и пароль.

После настройки сервера переведите переключатель в состояние Включено.

Нажав на ссылку «Статистика подключений» вы можете посмотреть статус подключения и дополнительную информацию об активных сессиях.

Если вы хотите организовать доступ клиентов не только к локальной сети VPN-сервера, но и в обратную сторону, т.е. из сети VPN-сервера в удаленную сеть VPN-клиента, чтобы обеспечить обмен данными между двумя сторонами VPN-туннеля, обратитесь к инструкции «Маршрутизация сетей через VPN».

TIP: Примечание

Для подключения к серверу в качестве клиента можно использовать:

интернет-центр Keenetic — «Клиент L2TP/IPsec (L2TP over IPsec)»;

компьютер под управлением ОС Windows 7 — «Пример подключения L2TP/IPsec в Windows 7» или ОС Windows 10 — «Подключение к VPN-серверу L2TP/IPSec из Windows»;

мобильное устройство на базе Android — «Подключение к VPN-серверу L2TP/IPSec из Android»;

мобильное устройство на базе iOS — «Подключение к VPN-серверу L2TP/IPSec из iOS»;

компьютер под управлением MacOS — «Подключение к VPN-серверу L2TP/IPSec с компьютера из MacOS».



VPN на все случаи жизни

Для чего нужен VPN-клиент? Ваша домашняя сеть может быть подключена по VPN к публичному VPN-сервису, сети офиса или другого интернет-центра Keenetic при любом способе доступа в интернет. До сих пор еще встречаются и провайдеры, дающие интернет именно по технологии VPN.

С точки зрения совместимости, вы можете подключаться по PPTP, OpenVPN, L2TP/IPsec с любого интернет-центра Keenetic. Иметь такой универсальный VPN-клиент особенно полезно, если при соединении сетей (например, чтобы получить доступ из городского дома к дачному) на одной стороне (обычно на даче) нет белого IP-адреса.

Помимо VPN-клиента, любая, даже самая младшая модель Keenetic имеет в арсенале аналогичные VPN-серверы: PPTP, OpenVPN, L2TP/IPsec.

Если вы не знаете, какой тип VPN выбрать, возьмите на карандаш, что во многих моделях Keenetic передача данных по IPSec (в том числе L2TP over IPsec) ускоряется аппаратно. В таком туннеле можно абсолютно не волноваться о конфиденциальности IP-телефонии или потоков видеонаблюдения. PPTP наиболее прост и удобен, но потенциально уязвим. OpenVPN очень популярен в определенных кругах, но чрезвычайно ресурсоемкий и не имеет особых преимуществ против IPsec.

Если провайдер выдает вам белый IP-адрес, рекомендуем обратить внимание на две опции: так называемый виртуальный сервер IPSec (Xauth PSK) и сервер L2TP over IPSec. Они замечательны тем, что обеспечивают абсолютно защищенный доступ к домашней сети со смартфона, планшета или компьютера с минимальной настройкой: в Android, iOS и Windows для этих типов VPN есть удобные встроенные клиенты. Если вы вдалеке от дома, в незнакомом или подозрительно месте используете открытую сеть Wi-Fi, ваши данные могут быть перехвачены. Чтобы не волноваться об этом, включите обязательное туннелирование вашего интернет-трафика через домашнюю сеть. Для вас это будет совершенно бесплатно и не опаснее, чем если бы вы выходили в интернет из дома.

Как Настроить VPN Сервер на роутере Zyxel Keenetic?

Приветствую читателей блога, а конкретнее тех, кто является владельцем роутера Zyxel Keenetic — ведь сегодня я мы будем создавать подключение по VPN к устройству именно этого производителя. После настройки данной функции у пользователя появляется возможность соединяться с локальной сетью, настроенной дома или в офисе, удаленно через интернет, не имея при этом прямой связи по WiFi с данным маршрутизатором. Например, забыли дома какой-то важный файл, который был на сетевом накопителе, подключенном к роутеру — тут же зашли на него по VPN и получили нужные данные — удобно!

Настройка VPN на маршрутизаторе Zyxel Keenetic

Для того, чтобы создать VPN сервер на роутере Zyxel Keenetic, необходимо предварительно установить данный компонент в прошивку. По умолчанию его нет среди базового набора.

После перезагрузки в настройках Zyxel Keenetic появится новый раздел — VPN сервер, который расположен в меню «Приложения».

Здесь ставим галку на «Включить» и на «Одно подключение на одного пользователя».

Для доступа к локальной сети выбираем в следующем пункте «Home Network»

  • Начальный адрес пула — IP, с которого по порядку начнется выдача адресов подключающимся клиентам. Здесь не должно быть совпадений с назначенными вручную статическими IP внутри локальной сети.
  • Размер пула — сколько именно адресов будет выдано для VPN сервера, а если по-русски, то сколько клиентов смогут к нему подключиться одновременно.
  • Жмем на кнопку «Применить»

Создание соединения по VPN на новых роутерах Keenetic

В моделях новой линейки маршрутизаторов Keentic уже предустановлен в заводской прошивке. Тут все выглядит немного по-другому, хотя суть остается прежней. Раздел с VPN находится в пункте меню «Интернет — Другие подключения».

Показать результаты

Проголосовало: 5135

Для добавления нового соединения жмем на кнопку «Добавить подключение» и вводим необходимые данные:

  • Имя подключения
  • Протокол
  • Адрес сервера
  • Имя пользователя
  • Пароль

В дополнительных параметрах также можно при необходимости задать расписание работы, выбрать тип подключения и прописать DNS сервера.

Для выхода в интернет через этот VPN туннель, ставим галочку в соответствующей графе.
После создания vpn активируем его переключателем — и можно пользоваться!

После этого настраиваем на компьютере или смартфоне вручную подключение к VPN серверу на роутере Zyxel Keenetic.

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Настройка и использование PPTP VPN сервера на Zyxel Keenetic Giga II. Реализация PPTP-сервера на устройстве серии Keenetic с микропрограммой NDMS V2









Возьмем за исходные данные следующее состояние роутера:

Используя эти исходные данные мы можем обеспечить прямой доступ из интернета к роутеру и его сервисам. Например на нашем роутере  всегда запущен демонстационный ftp сервер — ftp://guest:guest@russianproxy-zyxel. ddns.net   — заходите и проверьте . Также можно обеспечить доступ к любому устройству в локальной сети роутера через настройку проброса портов на роутере, например к IP камере, сетевому хранилищу, серверу баз данных и т.д.

Многие предприятия и частные лица предпочитают обеспечивать своим устройствам, сервисам и данным локальной сети максимальный уровень безопасности, а для именно для этого и предназначена технология виртуальной частной сети VPN — создание защищенной локальной сети поверх общедоступной сети интернет. Все устройства, сервисы и данные локальной сети будут недоступны напрямую из интернета и только установив vpn соединение с vpn сервером на роутере можно получить полноценный доступ из интернета к локальной сети роутера.

По сравнению с прямым доступом из интернета к ресурсам локальной сети по выделенному IP , появляется одно дополнительное необходимое условие — установление впн соединения с роутером на удаленном клиенте, но при этом безопасность доступа к ресурсам локальной сети — максимальна.

На этой странице ниже есть детальное описание настройки vpn сервера на роутере и клиента на windows для установки pptp vpn соединения с роутером  с сайта производителя.

После всех настроек мы получили PPTP VPN сервер, имеющий следующие параметры доступа :

Адрес PPTP VPN сервера : russianproxy-zyxel.ddns.net
Имя пользователя : vpn
Пароль : *******

Теперь проверим получившуюся VPN сеть с ноутбука подключенного к интернету через точку доступа на смартфоне :



 Установив vpn соединение с vpn сервером на роутере получаем следующую картину:

 Теперь работая через впн соединение с роутером, мы можем выходить в интернет через выделенный IP адрес роутера, что видно по сайту internet.yandex.ru на картинке ниже. Также нам доступен, для примера, спутниковый ресивер по его IP адресу в локальной сети 192.168.0.10.

Все вышесказанное подтверждает то, что имея всего лишь ноутбук с установленным на нём впн соединением с роутером, Вы сможете работать точно также, как если бы Вы находились на своём рабочем месте или дома. Вы ни чего не забудите ни дома, ни на работе, так как всегда можете виртуально оказаться и дома, и на рабочем месте. И вообще там, где Вам нужно.

Ниже Вы можете ознакомиться со статьей с сайта производителя роутера http://zyxel.ru/kb/3984 :

Вопрос:

Возможно ли реализовать сервер VPN PPTP на устройстве серии Keenetic с микропрограммой NDMS V2?

Ответ:

Внимание! Статья актуальна для интернет-центров Keenetic II, Keenetic Giga II, Keenetic DSL, Keenetic VOX и Keenetic Ultra!



Начиная с микропрограммы NDMS V2.05.В.9 в PPTP-сервере интернет-центра по умолчанию протокол MPPE работает с ключом 40 бит, что вызвано изменениями в законодательстве, действующем на территории Таможенного союза России, Белоруссии и Казахстана. В ОС Windows Vista/7/8 по умолчанию протокол MPPE использует для PPTP-подключений 128-битный ключ. Дополнительную информацию, о подключении к PPTP-серверу интернет-центра серии Keenetic (с микропрограммой NDMS V2. 05.В.9 и выше) из Windows, вы найдете в статье: БЗ-4605



Начиная с микропрограммы NDMS версии V2.04.B2 для установки доступен компонент микропрограммы Сервер PPTP.

К встроенному серверу VPN PPTP можно подключить до 10 клиентов одновременно.



1. Перед началом настройки необходимо зайти в веб-интерфейс в меню Система > Компоненты и установить компонент микропрограммы Сервер PPTP.



О том, как выполнить обновление компонентов микропрограммы NDMS V2 для интернет-центров серии Keenetic, можно прочитать в статье: БЗ-2681



2. После установки нужного компонента в разделе Приложения появится вкладка Сервер VPN.

При настройке Сервера VPN нужно указать интерфейс интернет-центра Keenetic, к которому будет организован доступ, и пул IP-адресов, которые будут выдаваться PPTP-клиентам.

Например, разрешим удаленным PPTP-клиентам доступ к основной локальной сети:



Внимание! Указываемая подсеть IP-адресов не должна совпадать или пересекаться с IP-адресами интерфейсов Keenetic, статическими IP-адресами подключенных устройств и используемыми на интерфейсах DHCP-пулами. При пересечении пулов адресов PPTP-сервера и, например, подсети Home клиент локальной сети может получить адрес, уже занятый в сети PPTP. Это приведет к ситуации, когда локальный хост не будет иметь доступа ни к Интернету (включая ping), ни к управлению интернет-центром Keenetic. При этом использовать одну и ту же подсеть IP-адресов не запрещено, если диапазоны IP-адресов PPTP-клиентов и клиентов локальной сети не будут пересекаться (например, указание диапазона 192.168.1.10-192.168.1.20 для PPTP-сервера и 192.168.1.33-192.168.1.52 для Home при использовании маски 24 бита вполне допустимо).



3.Для подключения к PPTP-серверу используются учетныe записи Keenetic. При настройке пользователя нужно разрешить ему доступ к VPN. Таким образом, учетная запись получает возможность подключаться к встроенному PPTP-серверу. Щелкните мышкой по учетной записи пользователя.



Откроется окно Настройка пользователя VPN. Установите галочку в поле Разрешить доступ к VPN и нажмите кнопку Применить.





О настройках учетных записей пользователей в интернет-центре серии Keenetic с микропрограммой NDMS V2 можно прочитать в статье: БЗ-2353



Дополнительные функции PPTP-сервера в устройстве Keenetic:

1. C одним логином и паролем можно подключить несколько клиентов (мультлогин), но общее число подключений при этом не может превышать 10. Подробную информацию можно найти в статье: БЗ-4162 2. Возможность указать статический IP-адрес для PPTP-клиента. Подробная информация представлена в статье: БЗ-4164 3, Отключение обязательного шифрования MPPE. Для этого в интерфейсе командной строки нужно выполнить команду vpn-server mppe-optional (обратная команда no vpn-server mppe-optional). 4. Включение и отключение трансляции пакетов (NAT), исходящих от PPTP-клиентов в адрес интерфейса VPN-сервера. Эта функция используется для предоставления доступа в Интернет PPTP-клиентам. Данную возможность можно настроить через веб-конфигуратор устройства или через интерфейс командной строки (CLI). В веб-конфигураторе в меню Приложения > Сервер VPN установите галочку в поле Транслировать адреса клиентов (NAT) для включения NAT. В интерфейсе командной строки нужно выполнить команду ip nat vpn (обратная команда no ip nat vpn). Подробное описано можно найти в статье: БЗ-4187



Ниже представлены ссылки на полезные статьи по настройке встроенного VPN-сервера PPTP интернет-центра серии Keenetic:

  • Подключение к VPN-серверу для доступа к локальной сети за Keenetic (VPN-сервер) и для доступа в Интернет через интернет-соединение на Keenetic: БЗ-4187
  • Подключение к VPN-серверу для доступа к удаленной сети за Keeneitc (VPN-сервер) с доступом в Интернет через локальное интернет-соединение на VPN-клиенте: БЗ-4185



Вопрос:

Как настроить подключение к VPN-серверу интернет-центра серии Keenetic для доступа к удаленной локальной сети и для получения доступа в Интернет через VPN-соединение?

Ответ:

Внимание! Данную реализацию можно использовать как частный случай обычной организации VPN-подключений, описанный в статье БЗ-4185.
При настройке, приведенной в этой статье, увеличится нагрузка на сам VPN-канал и на интернет-канал, к которому подключен интернет-центр Keenetic с VPN-сервером!



Начиная с микропрограммы NDMS V2.05.В.9 в PPTP-сервере интернет-центра по умолчанию протокол MPPE работает с ключом 40 бит, что вызвано изменениями в законодательстве, действующем на территории Таможенного союза России, Белоруссии и Казахстана. В ОС Windows Vista/7/8 по умолчанию протокол MPPE использует для PPTP-подключений 128-битный ключ. Дополнительную информацию, о подключении к PPTP-серверу интернет-центра серии Keenetic (с микропрограммой NDMS V2.05.В.9 и выше) из Windows, вы найдете в статье: БЗ-4605



Для начала выполните настройку VPN-сервера PPTP на интернет-центре серии Keenetic. Инструкция представлена в статье: БЗ-3984



Затем можно перейти к настройке подключения VPN-клиента к VPN-серверу интернет-центра.

Для подключения к VPN-серверу с удаленного клиента (например, с клиента ОС Windows) необходимо настроить подключение в меню Центр управления сетями и общим доступом > Настройка нового подключения или сети > Подключение к рабочему месту, отметить галочкой пункт Нет, создать новое подключение и далее выбрать Использовать мое подключение к Интернету (VPN).

В настройках подключения нужно указать внешний «белый» IP-адрес интернет-центра Keenetic (при подключении из Интернета) или локальный IP-адрес (при подключении из локальной сети).



После этого необходимо указать параметры учетной записи для подключения к PPTP-серверу:



После создания VPN-подключения для сокращения времени подключения к серверу можно зайти в меню Центр управления сетями и общим доступом > Изменения параметров адаптера, найти созданное подключение, щелкнуть по нему правой кнопкой мыши, зайти в Свойства > Безопасность > Тип VPN и принудительно установить Туннельный протокол точка-точка (PPTP). Без этой настройки ОС Windows будет последовательно перебирать все возможные варианты VPN-соединений, пока не подключится по протоколу PPTP.



После этих настроек можно производить VPN-подключение. Клиент подключится и получит IP-адрес из указанного пула IP-адресов:



Чтобы трафик маршрутизировался в VPN-туннель от PPTP-клиента в удаленную подсеть за PPTP-сервером и в сеть Интернет, нужно в настройках PPTP-подключения обязательно установить галочку в поле Использовать основной шлюз в локальной сети (по умолчанию эта галочка установлена). Щелкните правой кнопкой мыши на созданном PPTP-подключении Keenetic_ PPTP, затем нажмите Свойства > Сеть > Протокол интернет версии 4 (TCP\IPv4) > Свойства > Дополнительно



При этом маршрут в удаленную сеть за PPTP-сервером придет автоматически, и сеть за VPN-сервером будет доступна без необходимости ручного добавления статического маршрута.

Для того чтобы получать Интернет от PPTP-сервера при подключении, нужно в веб-конфигураторе интернет-центра в меню Приложения > Сервер VPN установить галочку в поле Транслировать адреса клиентов (NAT) для включения NAT (или через интерфейс командной строки выполнить команду ip nat vpn).



Внимание! По умолчанию для подключения на PPTP-клиенте должны быть включены шифрование MPPE128 и протокол CCP. Клиент Windows 7/8 самостоятельно может подобрать параметры, поэтому настраивать вручную его не обязательно. Но для других клиентов, например другого интернет-центра Keenetic как для PPTP-клиента, нужно явно включить шифрованиe данных MPPE и CCP (БЗ-2332), иначе клиент не сможет подключиться. Для отключения обязательного использования шифрования при подключении к PPTP-серверу в интерфейсе командной строки нужно выполнить команду vpn-server mppe-optional (обратная команда no vpn-server mppe-optional).



Посмотреть статистику VPN-сервера можно через веб-интерфейс в меню Системный монитор > VPN-сервер.







Ключевые слова



gre, ndm, pptp, vpn, туннель



Настройка L2TP VPN-сервера на роутерах Keenetic

Не редко, требуется иметь полноценный доступ к внутренним ресурсам сети из любой точки, где имеется выход в Интернет. И тут на первое место выходит вопрос безопасности и защиты передаваемых данных по открытым каналам связи.

Для организации защищенных каналов я предпочитаю использовать OpenVPN, о настройке которого уже не раз рассказывал на страницах блога. Но что делать, если у вас нет возможности, желания или навыков поднимать OpenVPN-сервер? Для небольшого офиса, а уж тем более домашнего использования, подобное решение не всегда оправдано. Гораздо проще организовать безопасное подключение к ресурсам вашей сети используя готовый L2TP VPN-сервер на базе роутера Keenetic и сегодня я наглядно покажу как это делается.

Перед тем как начать, хотелось бы отметить, что PPTP VPN-сервер на Keenetic настраивается аналогичным образом, но в виду того, что соединения по протоколу PPTP не обеспечивают требуемого уровня безопасности, его настройку рассматривать не будем. В свежих версиях macOS поддержку PPTP вообще выпилили из системы.

Настройка L2TP-сервера на роутерах Keenetic

Со времени появления первых «кинетиков», проделана большая работа и теперь эти роутеры обладают весьма не плохим функционалом, оставаясь простыми в настройке (тут засылаю огромный булыжник в огород MikroTik). Для примера, взял роутер Keenetic Extra II с прошивкой версии 2.14.C.0.0-4.

Итак, расширение функциональности Keenetic OS, на которой работает роутер, достигается за счёт установки дополнительных компонентов. Как вы уже поняли, нам потребуется установить компонент L2TP/IPsec VPN-сервера:

  1. Заходим в панель управления и в боковом меню переходим Управление -> Общие настройки, где кликаем по кнопке «Изменить набор компонентов».

  2. В появившемся окне в разделе «Сетевые функции» отмечаем «L2TP/IPsec VPN-сервер» для установки.

  3. Далее создаём пользователей, которым будет предоставлен удалённый доступ к сети. Делается это в соответствующем разделе Управление -> Пользователи.
  4. Осталось настроить сам L2TP-сервер. Переходим в Управление -> Приложения -> VPN-сервер L2TP/IPsec.

    5. В поле Общий ключ IPsec пишем любой набор символов или секретную фразу, которая будет использоваться в качестве ключа шифрования (чем сложнее, тем лучше).

    Ставим галочку, напротив поля Множественный вход, если планируется использовать одну учётную запись пользователя для нескольких соединений одновременно. Здесь же можно указать количество выдаваемых IP-адресов клиентам и задать начальный IP-адрес, с которого роутер будет их отсчитывать.

    Нас избавили от решения вопросов маршрутизации, получаемой виртуальной сети, все необходимые правила роутер добавляет автоматически. Не забудьте только поставить галочку напротив пункта NAT для клиентов.

    Остаётся только отметить галочками пользователей (мы их создали в третьем пункте) и активировать L2TP VPN-сервер.

Настройка соединения L2TP/IPsec на Windows и маке

Настройка VPN L2TP соединений под macOS или Windows делается штатными средствами. Если требуется подробная инструкция по их настройке, пишите в комментариях. А не сегодня это всё. Не забывайте ставить лайки и подписываться.

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Как настроить VPN-сервер на роутере Zyxel Keenetic

Защита информации в 21 веке стоит наиболее остро, ведь хищение данных может осуществляться совершенно незаметно для пользователя компьютера. Чтобы предотвратить утечку, достаточно правильно настроить цифровое оборудование, в том числе устройства, предназначенные для подключения к сети Интернет. В этой статье пойдет речь о настройке на роутере Keenetic  надежного VPN-сервера.

Для чего может понадобиться настройка VPN на роутере

Наиболее часто выполнять операцию по настройке VPN возникает необходимость, когда требуется настроить защищенную сеть для работы сотрудников фирмы из дома. Таким образом, каждый работник, вне зависимости от способа подключения к интернету и своего местонахождения, получает возможность получить доступ к защищенной информации.

Организация защищенной сети передачи данных может понадобиться не только крупным корпорациям. Каждый человек, который заботиться о сохранности данных, может использовать такой способ подключения к сети интернет. В этом случае, он получит возможность работать в защищенной домашней сети даже с мобильного устройства.

Первоначальная настройка роутера

Подготовительный этап является обязательной составляющей при организации защищенной сети с использованием роутера Keenetic. Для установки первоначальных настроек необходимо вначале подключить роутер к сети питания. Затем, используя патч-корд, осуществляется соединение роутера с компьютером. Кабель поставщика услуг связи необходимо подключить к разъему WAN роутера.

На следующем этапе рекомендуется обновить микропрограмму сетевого устройства. Настройка VPN-сервера PPTP роутера Keenetic возможна только на приборах с программой NDMS V 2.04.B2.

Перед настройкой защищенной сети следует также определить тип IP-адреса, предоставляемого оператором интернета. Для использования VPN на оборудовании Keenetic потребуется приобрести у провайдера статический айпи.

Установка VPN-подключения

После подключения и настройки роутера можно приступить к организации на устройстве ZyXEL VPN-сервера. Эту процедуру рекомендуется выполнять в такой последовательности:

  1. Открыть настройки роутера на компьютере.
  2. Отметить необходимость активации опции VPN-сервера.
  3. После перехода по соответствующей вкладке, необходимо указать параметры как на рисунке ниже. На картинке размер пула адресов ограничен десятью, но в зависимости от модели этот параметр может изменяться в широких пределах.
  4. Когда все необходимые настройки будут внесены, их следует обязательно сохранить. Для этой цели необходимо нажать кнопку «Применить».

На этом внесение необходимых изменений в настройку PPTP-сервера роутера Keenetic можно считать завершенным. Но для правильной работы оборудования потребуется также отредактировать учетные данные пользователей, которые смогут подключаться к защищенной сети.

Настройка учетных записей пользователей

Для того чтобы отредактировать учетные записи пользователей, необходимо также зайти в настройки роутера Keenetic и осуществить следующие действия:

Перейти в раздел «Конфигурации учетных записей пользователей», после чего левой кнопкой мыши нажать на «admin».

В открывшемся окне разрешить доступ к VPN и нажать кнопку «Применить».

Во вкладке «Пользователи» необходимо добавить клиентов сети, нажав на кнопку «Добавить пользователя».

В открывшейся вкладке необходимо указать имя нового пользователя, надежный пароль и права доступа.

Сохранить изменения, нажав на соответствующую кнопку.

После проведения вышеописанных операций оборудование с внесенными в разрешенный список клиентами может быть использовано для организации сети.

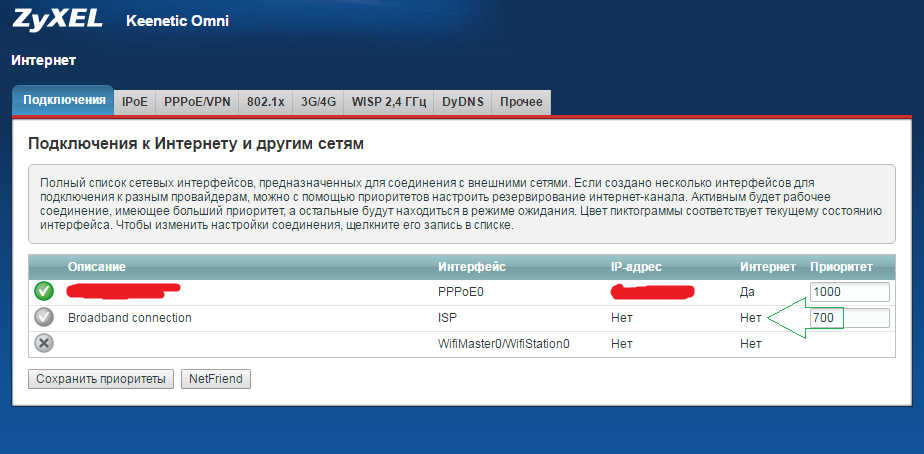

Распределение приоритетов

Если программное обеспечение роутера Keenetic обновлено до версии 2.0, то каждому владельцу маршрутизатора этого типа доступна опция распределения приоритета. В обновленном ПО можно создавать каналы, которые будут использовать физические либо виртуальные порты. Вне зависимости от способа организации сети каждому такому каналу можно присваивать тот или иной приоритет.

Эта функция позволяет сделать более стабильным процесс подключения к интернету. Например, в качестве основного способа подключения к сети Интернет можно выбрать кабельного провайдера, но в случае наличия нестабильной связи будет задействован резервный способ, например, беспроводной 4G.

VPN-туннель IPsec

Стандарт VPN-соединения IPSec является одним из самых безопасных. Высокий уровень надежности обеспечивается за счет протоколов, которые добавляют заголовки к IP-пакету (инкапсуляции).  Кроме того, такой способ подключения позволяет получить:

  • Симметричные алгоритмы.
  • Криптографический способ проверки целостности данных.
  • Возможность идентификации узла.

Многие модели роутеров Keenetic позволяют создавать VPN-туннели этого типа. Например, новые устройства Keenetic GIGA не только обладают высоким уровнем защиты передаваемых данных, но и обеспечивают скорость до 400 Мб/с. Для первого поколения устройств функция VPN недоступна.

Если ранее передача данных не осуществлялась таким образом, то следует настроить роутер. Для этой цели потребуется выполнить обновление управляющей программы. Чтобы загрузить необходимую опцию, следует обязательно выбрать в настройках загрузки новых функций IPsec.

После успешного обновления ПО оборудование должно автоматически перезагрузиться. Если этого не произошло, то необходимо отключить и снова включить роутер, после чего зайти в настройки оборудования. Для создания VPN-туннеля потребуется перейти в раздел «Интернет» и создать новое соединение с настройками, как показано на рисунке ниже.

Описание соединения может быть любым, этот параметр необходим для идентификации соединения. При указании пароля и секретного ключа следует ввести последовательность символов без ошибок, иначе новый канал связи невозможно будет активировать. Если соединение будет использоваться для выхода в интернет, то следует не забыть отметить галочкой этот пункт при настройке соединения.

Как правило, во всех устройствах, поддерживающих возможность создания VPN-туннеля IPsec, адрес сервера и DNS-адрес формируются в автоматическом режиме.

После создания подключения его можно будет выбрать в соответствующем списке управляющей программы роутера.

Советы и рекомендации

В процессе настройки и использования маршрутизации VPN на роутерах Keenetic не лишним будет знать о некоторых нюансах, например:

  • Для проверки наличия пользователя в ОС роутера можно использовать альтернативный доступ в интернет Open VPN.
  • Следует не забывать о том, что максимальное количество соединений на оборудовании этого типа не должно превышать 10.
  • Секретные данные для входа в сеть (логин и пароль) не следует сохранять на компьютере или мобильном устройстве.

Заключение

Благодаря возможности установки VPN-сети с помощью Keenetic можно осуществлять безопасный вход в домашнюю или рабочую сеть, используя любые подходящие для этой цели устройства. Если настройка оборудования была выполнена правильно, то можно не сомневаться в надежности защиты и бесперебойности работы устройства.

Видео по теме

L2TP / IPSec VPN-сервер — Keenetic

В маршрутизаторах Keenetic можно настроить сервер L2TP поверх IPSec VPN (L2TP / IPSec) для доступа к ресурсам домашней сети.
В таком туннеле можно совершенно не беспокоиться о конфиденциальности IP-телефонии или потоков видеонаблюдения. L2TP / IPSec обеспечивает полностью безопасный доступ к вашей домашней сети со смартфона, планшета или компьютера с минимальной конфигурацией: Android, iOS и Windows имеют удобный встроенный клиент для этого типа VPN.Кроме того, многие модели Keenetic предлагают аппаратное ускорение передачи данных по L2TP через IPsec.

ПРИМЕЧАНИЕ: Важно! Интернет-центр Keenetic, на котором размещен VPN-сервер IPsec, должен быть подключен к Интернету с глобальным (общедоступным) IP-адресом, а при использовании доменного имени KeenDNS он должен быть настроен в режиме прямого доступа. Если какое-либо из этих условий не выполняется, невозможно будет подключиться к такому серверу из Интернета.

Для настройки сервера необходимо установить системный компонент «L2TP / IPsec VPN-сервер».Вы можете сделать это на странице «Общие настройки системы» в разделе «Обновления и параметры компонентов», щелкнув «Параметры компонента».

Затем перейдите на страницу «Приложения». Здесь вы увидите панель «L2TP / IPsec VPN-сервер». Щелкните ссылку «L2TP / IPsec VPN-сервер».

В появившемся окне «L2TP / IPsec VPN-сервер» укажите ключ безопасности в поле «Общий ключ IPsec». Этот ключ безопасности необходимо указать на клиенте при настройке VPN-соединения.

ПРИМЕЧАНИЕ: Важно! Этот ключ также используется сервером IPsec VPN (виртуальный IP).

Параметр «Множественный вход» управляет возможностью установить несколько одновременных подключений к серверу с использованием одних и тех же учетных данных. Это не рекомендуемый сценарий из-за более низкого уровня безопасности и недостатков мониторинга. Однако во время первоначальной настройки или в тех случаях, когда вы хотите разрешить установку туннеля с нескольких устройств одного и того же пользователя, вы можете оставить этот параметр включенным.

ПРИМЕЧАНИЕ: Важно! Если опция «Множественный вход» отключена, вы можете назначить статический IP-адрес клиенту L2TP / IPsec. Это можно сделать на странице конфигурации L2TP / IPsec VPN-сервера в разделе «Пользователи».

По умолчанию опция «NAT для клиентов» включена в конфигурации сервера. Этот параметр используется, чтобы разрешить клиентам VPN-сервера доступ в Интернет. Во встроенном клиенте Windows эта функция включена по умолчанию, и когда туннель установлен, запросы в Интернет будут отправляться через него.

ПРИМЕЧАНИЕ: Важно! Если вы отключите функцию «NAT для клиентов» на сервере, но не переконфигурируете политику маршрутизации по умолчанию в клиенте Windows, доступ в Интернет может не работать после установки туннеля на компьютере.

В настройках сервера в поле «Доступ к сети» при необходимости можно также указать сегмент, отличный от домашнего. В этом случае сеть указанного сегмента будет доступна через туннель.

Общее количество возможных одновременных подключений зависит от настройки размера пула IP-адресов.Как и в случае с начальным IP-адресом, не рекомендуется изменять этот параметр без необходимости.

ПРИМЕЧАНИЕ: Важно! Указанная IP-подсеть не должна совпадать или пересекаться с IP-адресами других интерфейсов маршрутизатора, так как это может привести к конфликту адресов.

В разделе «Пользователи» выберите пользователей, которым нужно разрешить доступ к серверу L2TP / IPsec и локальной сети. Здесь вы также можете добавить нового пользователя, указав имя пользователя и пароль.

После настройки сервера установите переключатель в состояние «Включено».

Нажав на ссылку «Статистика подключений», вы можете увидеть состояние подключения и дополнительную информацию об активных сеансах.

Если вы хотите предоставить клиентам доступ не только к локальной сети VPN-сервера, но и в обратном направлении, то есть из сети VPN-сервера в удаленную сеть VPN-клиента, чтобы обеспечить обмен данными между двумя сторонами. VPN-туннеля см. инструкцию «Маршрутизация сетей через VPN».

TIP: Note

Для подключения к серверу в качестве клиента вы можете использовать:

Keenetic router — «Клиент L2TP / IPsec (L2TP over IPsec)»;

Компьютер и мобильное устройство Windows 10 с iOS — «Подключение к встроенному L2TP / IPSec VPN-серверу с устройства на iOS и Windows»;

Компьютер под управлением Windows 7 — «Пример подключения L2TP / IPsec в Windows 7».

IPSec VPN-сервер (виртуальный IP) — Keenetic

В маршрутизаторах Keenetic можно подключиться к виртуальному IP-серверу IPsec с помощью аутентификации Xauth PSK для доступа к ресурсам домашней сети.Соединение IPsec обеспечивает абсолютно безопасный доступ к домашней сети со смартфона или планшета: Android и iOS имеют удобные встроенные клиенты для этого типа VPN.

ПРИМЕЧАНИЕ: Важно! Интернет-центр Keenetic, на котором размещен VPN-сервер IPsec, должен быть подключен к Интернету с глобальным (общедоступным) IP-адресом, а при использовании доменного имени KeenDNS он должен быть настроен в режиме прямого доступа. Если какое-либо из этих условий не выполняется, невозможно будет подключиться к такому серверу из Интернета.

Для настройки сервера необходимо установить системный компонент «L2TP / IPsec VPN сервер». Системный компонент. Вы можете сделать это на странице «Общие настройки системы» в разделе «Обновления и параметры компонентов», щелкнув «Параметры компонента».

Затем перейдите на страницу «Приложения». Здесь вы увидите панель «IPsec VPN-сервер». Щелкните ссылку «IPsec VPN-сервер».

В появившемся окне «Сервер IPsec VPN (виртуальный IP)» укажите ключ безопасности в поле «Общий ключ IPsec».Этот ключ безопасности необходимо будет использовать на клиенте при настройке VPN-соединения.

ПРИМЕЧАНИЕ: Важно! VPN-сервер L2TP / IPsec также использует этот ключ.

Параметр «NAT для клиентов» по ​​умолчанию включен в настройках сервера. Этот параметр используется, чтобы разрешить клиентам VPN-сервера доступ в Интернет.

Общее количество возможных одновременных подключений ограничено размером пула IP-адресов. Как и исходный IP-адрес, этот параметр не следует изменять без необходимости.

ПРИМЕЧАНИЕ: Важно! Указанная IP-подсеть не должна совпадать или пересекаться с IP-адресами других интерфейсов интернет-центра Keenetic, так как это может привести к конфликту IP-адресов.

В разделе «Пользователи» выберите учетные записи, которым вы хотите разрешить доступ к VPN-серверу. Здесь вы также можете добавить нового пользователя, указав имя пользователя и пароль.

После настройки сервера переведите переключатель в состояние «Включено».

Нажав на ссылку «Статистика подключений», вы можете увидеть состояние подключения и дополнительную информацию об активных сеансах.

При настройке подключения к VPN-серверу на устройствах Android выберите тип VPN-подключения «IPsec Xauth PSK», а на устройствах iOS — «IPsec».

🔐ZyXEL Keenetic Giga II Пароль по умолчанию, вход в систему и инструкции по сбросу
