Устройство компьютера: из чего состоит ПК

В этой статье мы рассмотрим устройство компьютера: из чего он состоит и как работает. Также поговорим о том, как выбрать оптимальный ПК для работы с офисными приложениями, графикой и играми.



Из чего состоит системный блок

Системный блок – это блок, внутри которого находятся основные комплектующие компьютера. Он состоит из корпуса, блока питания, материнской платы, процессора, оперативной памяти, видеокарты, жесткого диска, опционально дивидирома (DVD-ROM).



Корпус

Корпус – это железный короб, в который устанавливаются все необходимые комплектующие.

Корпуса бывают нескольких форм-факторов:

AT – небольшой устаревший корпус, в котором работали старые типы компьютеров на базе Pentium Ⅰ и Pentium Ⅱ.

ATX –  средних размеров. В нем работают практически все современные компьютеры средних параметров.

Full Tower – крупных размеров. В нем собирают игровые и вычислительно мощные ПК, так как он позволяет устанавливать крупные материнские платы, большое количество жестких дисков и других устройств. Кроме того, такой корпус обеспечивает хорошую вентиляцию.

Rack – применяется исключительно для серверного оборудования. Имеет плоский вид и монтируется в серверные стойки.

Материнская плата

Материнская плата – это печатная плата, на которую устанавливаются все комплектующие: процессор, оперативная память, видеокарта, жесткие диски и другие. Потому ее и назвали материнская, так как она питает все эти компоненты.

Материнские платы, как и корпуса, бывают разных форм-факторов. Самые распространенные для домашнего ПК:

На сегодняшний день хорошо себя зарекомендовали такие производители, как Gigabyte и Asus.

ATX – полнофункциональная плата, на которой установлено большое количество слотов для оперативной памяти и портов для жестких дисков. Такая плата как правило имеет большой потенциал для разгона.

Mini ATX – плата меньшего размера. На ней установлено меньше слотов для оперативной памяти и портов для жестких дисков. Цена ее заметно ниже и устанавливается она в бюджетные офисные компьютеры.

Также существуют серверные материнские платы, у которых, в отличие от стандартных, два и более сокета для процессора и большое количество слотов для оперативной памяти и жестких дисков.

Имейте в виду, что с каждым годом производители модернизируют модели плат: изменяется стандарт сокета для процессора и слотов для оперативной памяти, добавляются новые модули. И при обновлении компьютера это нужно обязательно учитывать, так как новые комплектующие могут не подойти на устаревшую модель материнской платы.

Процессор

Процессор – это сердце компьютера. Он обрабатывает весь входящий поток информации, распределяя его между остальными комплектующими. Состоит из текстолита, на который крепятся микроконтроллеры и установлен кристалл – в нем и происходят все вычисления. Покрывается металлической крышкой.

Кристалл смазывается термопастой для отвода тепла на крышку, которую охлаждает радиатор (охлаждающее устройство).

В современных процессорах устанавливается два кристалла, один из которых отвечает за обработку графики (встроенная видеокарта).

На сегодняшний день существуют два крупных производителя – Intel и AMD. Intel выпускает серию Core I, AMD – серию Ryzen. Если сравнивать их, то основное отличие в том, что у AMD есть микро ножки.

Для AMD нужна специальная материнская плата с AM4 сокетом. Такой процессор потребляет чуть больше электроэнергии, но выгоднее по цене.

Когда-то у AMD была проблема с большим тепловыделением и процессоры часто сгорали. Но сейчас в новых моделях Ryzen исправили этот недостаток – устройство уже так не греется.

Intel же имеют безупречную репутацию: они хорошо подходят для работы с графикой и видеомонтажом. У них нет ножек, они потребляют меньше энергии, но при нагрузке выделяют большое количество тепла.

Мощность процессоров определяется по количеству ядер и частоте в гигагерцах.

Один из самых мощных процессоров Intel на сегодняшний день – Core I9 9900K. Он 8-ядерный с дополнительными 8-ью виртуальными ядрами с частотой 3,6 Ггц. Работает на сокете материнской платы LGA 1151v2.

Один из самых мощных процессоров AMD – Ryzen 7 3800X: 8 ядерный с дополнительными 8 виртуальными ядрами с частотой 3,9 Ггц, работающий на сокете материнской платы SocketAM4.

На сегодняшний день процессоры Intel и AMD не сильно уступают друг другу в производительности.

Охлаждение для процессора. Современные процессоры могут производить огромное количество операций и вычислений. Чем серьезнее вычисление, тем сильнее он греется. Температура во время работы при плохом охлаждении может подниматься до 90 градусов и более, что негативно влияет на кристалл. Потому для процессора нужна хорошая система охлаждения.

Существует два типа охлаждения:

1. Водяное
2. Воздушное

Водяное – это когда к радиатору подведены два шланга, по которым циркулирует жидкость. Она охлаждается вентилятором, прикрепленным к корпусу.

Воздушное – это когда на радиатор установлен вентилятор.

У каждого типа охлаждения есть свои плюсы и минусы:

• Водяное лучше охлаждает процессор, но требует обслуживания: нужно следить за уровнем жидкости, за состоянием шлангов.
• Воздушное не сильно уступает водяному, но имеет большой плюс в том, что не требует обслуживания – достаточно следить, чтобы вентилятор не запылился. Минус же заключается в том, что хорошее воздушное охлаждение имеет большие размеры и занимает много места в корпусе.

На своем опыте рекомендую ставить хорошее воздушное охлаждение с большим радиатором и как минимум восьмью медными трубками. Оно справится с рассеиванием тепла в 100-процентной нагрузке (без разгона процессора).

Хорошо себя зарекомендовали такие производители, как Deep Cool, Thermaltake, Thermalright.

Водяное охлаждение имеет смысл при разгоне процессора, когда температуры могут подниматься до критических. Из водяных систем хорошее охлаждение выпускает компания Corsair.

Оперативная память

Оперативная память – это память, в которую программы помещают свои данные для быстрой обработки процессором. Все вычисления в ней проходят в несколько раз быстрее, чем на жестком диске. После произведенных вычислений память автоматически очищается для новой обработки данных.

У оперативной памяти свой стандарт – DDR. На сегодняшний день это DDR4. Объем и производительность рассчитывается количеством гигабайт и частотой в мегагерцах.

Продается объемами по 4, 8, 16 и 32 ГБ. В современном игровом компьютере должно быть не менее 16 ГБ, а лучше 32 ГБ оперативки.

Я рекомендую собирать компьютер, покупая несколько планок по 8ГБ. Такая сборка хороша тем, что можно легко заменить любую вышедшую из строя планку.

Хорошо себя зарекомендовала компания Kingston с моделью HyperX.

Особенно нехватка объема оперативной памяти заметна в играх, когда игра начинает использовать жесткий диск в качестве файла подкачки. Часто при этом в нее просто невозможно играть. Потому если вы геймер или работаете с тяжелыми графическими программами, следует приобрести достаточный объем оперативки.

Видеокарта

Видеокарта – это графический процессор, который производит вычисления в графических приложениях и играх. Она может быть встроена в материнскую плату. Но в этом случае ее производительности хватит лишь на работу с простыми программами. Для работы с тяжелой графикой придется прикупить отдельную видеокарту.

На сегодняшний день существуют два знаменитых производителя видеочипов (графических процессоров):

1. NVIDIA
2. AMD (бывшая ATI)

На рынке же существуют производители, которые собирают видеокарты на базе этих чипов: Gigabyte, Asus, Sapphire, Palit и другие. Потому, на мой взгляд, выбор производителя карты не так важен.

Видеокарта устанавливается в слот PCI-Express на материнской плате. Вычислительную мощность рассчитывают объемом в гигабайтах, частотой в мегагерцах и разрядностью шины в битах.

Многие покупатели смотрят на объем. Этим пользуются некоторые производители, завышая объем памяти, но при этом занижая частоту, которая играет ключевую роль в играх и приложениях. Поэтому при покупке нужно учитывать все параметры.

Современные материнские платы позволяют устанавливать по две видеокарты и более через переходник SLI для NVIDIA и Crossfire для AMD. Но обязательное условие – установка абсолютно идентичных карт, чтобы они работали совместимо и давали хороший прирост производительности.

На практике же если встает выбор между покупкой одной мощной или двух средних видеокарт, лучше выбирать одну, так как не все программы и игры оптимизированы для работы с двумя картами на полной мощности.

Если выбирать между NVIDIA и AMD, то у NVIDIA на сегодняшний день больше потенциал для разгона, выше производительность, но и заметно выше цена. AMD же занимаются в основном производством процессоров и заметно отстают в выпуске топовых карт.

К интерфейсу видеокарты подключаются мониторы по стандартам DVI, HDMI и MiniDP. На современную карту возможно подключить до 4х мониторов, а, порой, и более.

Пример топовой видеокарты – Nvidia  GeForce RTX 2080Ti:

• Объем видеопамяти: 11 Гб
• Частота:14000 МГц
• Разрядность шины:352 бит

Жесткий диск

Жесткий диск – это хранилище данных в компьютере. Именно на нем находятся все документы, фотографии, видео файлы и другая информация. Ёмкость диска измеряется в гигабайтах и терабайтах.

На сегодняшний день существуют три вида жестких диска:

• HDD (магнитный)
• SSD (твердотельный)
• М2

Магнитный жесткий диск HDD. Имеет ширину 3,5 дюйма. Всю информацию пишет на магнитные блины. Работает по подключению к интерфейсу IDE и SATA.

Интерфейс IDE имеет пропускную способность до 133 Мб/с – сами жесткие диски пишут информацию со скоростью 10-20 Мб/с. На сегодняшний день устарел: на новых материнских платах интерфейс IDE уже не распаивают, потому и жесткие диски IDE вышли из производства.

Интерфейс SATA развивался от версии 1.0 до 3.0. На всех современных материнских платах уже установлен SATA интерфейс версии 3.0, который имеет пропускную способность до 600 Мб/с. Основной минус SATA HDD – это скорость чтения/записи данных (HDD SATA пишет данные в скорости примерно 100-120мб/с).

На заметку. HDD очень чувствителен к вибрациям. Небольшой удар или падение может вывести его из строя.

Твердотельный жесткий диск SSD. Имеет ширину 2,5 дюйма. Зачастую для его установки необходимо купить специальное крепление. Работает SSD по принципу флешки – вся информация пишется в чипы данных. Скорость чтения/записи увеличивается до 550 Мб/с.

Основной недостаток SSD – ограниченное число записи данных. Потому на диск не рекомендуется постоянно что-то писать и удалять, тем более делать дефрагментацию.

Жесткий диск М2. Имеет вид планки, схожей с оперативной памятью. Скорость работы в топовых моделях достигает 3000 Мб/с.

На таких скоростях старый протокол обмена данных AHCI уже не справляется, потому инженеры реализовали новый протокол NVMe, оптимизированный под М2. Учитывайте это при выборе материнской платы и диска – должна быть поддержка NVMe.

М2 устанавливается в специальный слот на материнской плате PCI Express. Только не путайте с разъемами mini PCI Express, которых может быть несколько, и присутствуют они даже на старых моделях.

CD/DVD/BD-ROM приводы

CD/DVD/BD-ROM – это устройства, читающие и записывающие диски.

CD-ROM читает CD диски. CD/RW помимо чтения позволяет записывать информацию. Такие приводы уже устарели и вышли с производства. В основном они использовались на старых компьютерах.

Емкость стандартного CD диска 650-700 Мб.

DVD-ROM читает DVD диски. DVD/RW помимо чтения позволяет записывать информацию. На сегодняшний день такие приводы еще актуальные, но потихоньку уходят с рынка.

Емкость стандартного DVD диска 4,5 Гб. Существуют также двухслойные диски, ёмкость которых 8,5 Гб.

BD-ROM (Blu-ray) – это новейший привод, который читает все существующие форматы дисков. Позволяет просматривать и записывать информацию на объемные Blu-ray диски за счет новой технологии сине-фиолетового лазера. Используются такие приводы в основном для записи фильмов в ультравысоком качестве.

Blu-ray диски бывают одно, двух, трех и четырех слойные. Последние позволяют записывать данные до 128 Гб.

Блок питания

Блок питания – отвечает за питание всех комплектующих. Выпускаются они в форм-факторе ATX. Бывают двух типов:

• Немодульные
• Модульные

Не модульные – это когда все кабели припаяны.

Модульные – это когда кабели поставляются отдельно и подключаются к слотам.

Еще бывают серверные блоки питания. Обычно они имеют специальную форму и большую мощность.

Мощность у БП рассчитывается в ваттах и, как правило, учитывается при выборе комплектующих. Например, для офисного компьютера подойдет блок 400-500 Вт. А вот для игрового или монтажного уже нужен посерьезнее, так как производя вычисления комплектующие будут потреблять большое количество энергии. Для таких целей подойдут блоки от 700 Вт и выше.

Особое внимание нужно уделить качеству блока питания. На рынке очень много некачественных БП, в которых может быть указана мощность 700 Вт, но на практике при нагрузке в 350 Вт он запросто может сгореть и потянуть за собой комплектующие.

Обращайте внимание на цену: у хороших БП она не низкая. Дополнительно у качественного блока много выходных кабелей питания – они должны быть толстыми и хорошего качества.  Сам блок должен быть тяжелым, и иметь хорошее охлаждение. Хорошо себя зарекомендовали производители: Sea Sonic, Gigabyte, Corsair.

Совет: Никогда не экономьте на блоке питания, так как именно от него зависит жизнь вашего компьютера.

Дополнительные комплектующие и порты

Звуковая карта. Отвечает за воспроизведение звука на компьютере. Устанавливается в разъемы PCI и mini PCI-Express.

На всех современных материнских платах она уже встроена и отлично подойдет для прослушивания музыки и просмотра фильмов. Но если вы профессионально занимаетесь монтажом аудио, то понадобится отдельная профессиональная звуковая карта. Встречаются и портативные USB звуковые карты.

Сетевая карта. Отвечает за передачу данных между компьютерами, которые объединяет маршрутизатор.

Как правило, сетевая карта уже встроена в материнскую плату и позволяет осуществлять передачу данных на скорости 1 Гб/с. Но можно установить и дополнительные карты в разъемы PCI и mini PCI-Express, если ваш компьютер работает в роли сервера или маршрутизатора.

На сегодняшний день в основном используют два типа сетевых карт:

1. Работает с Fast/Ethernet сетью и позволяет подключать стандартный патч корд. Скорость порта обычно до 1 Гб/с.

2. Работает с оптическим волокном. Скорость оптического соединения от 10 Гб/с. В основном устанавливается на серверное оборудование.

Wi-Fi карта/адаптер. Если вы не хотите, чтобы в вашем доме или офисе проходил кабель, можно настроить беспроводное соединение. Для этого понадобится WI-FI роутер и WI-FI карта или адаптер для стационарного компьютера (в ноутбуках они обычно встроены).

Современная Wi-Fi карта устанавливается в порты PCI и mini PCI-Express и работает на частоте 2,4Ghz и 5 Ghz.

Также существуют портативные USB WI-FI адаптеры. Они компактны, подключаются к USB разъёму и могут работать на частоте 2,4 и 5 Ghz.

Порты – это разъемы для подключения к ПК дополнительных устройств.

На материнской плате есть следующие порты:

• PS/2 – для подключения мышки/клавиатуры.
• VGA и HDMI – для передачи видео. К ним подключают телевизоры и проекторы.
• COM и LPT – на старых материнских платах. Раньше к ним подключались модемы и принтеры.
• USB – универсальные, для подключения любых устройств.

Периферийные устройства

Монитор – экран компьютера. Отображает результат вычислений процессора и видеокарты в визуальном виде. При выборе нужно обращать внимание на размер дисплея, частоту и время отклика.

С каждым годом мониторы модернизируются. В 2000-ых были ЭЛТ мониторы.

Им на смену пришли плоские, которые также с каждым годом обновляются.

На сегодняшний день существуют 4К мониторы с изогнутым дисплеем и VA матрицей. Постепенно им на смену приходят мониторы с квантовой матрицей.

Клавиатура – устройство ввода данных. С помощью клавиатуры мы печатаем тексты и производим всевозможные действия на компьютере. Может подключаться к компьютеру с помощью проводного и беспроводного интерфейса.

Клавиатуры бывают стандартные и геймерские. На последних присутствуют дополнительные кнопки и выполнен удобный для игр дизайн.

Компьютерная мышь. С помощью нее мы перемещаем курсор по экрану, запускаем приложения и работаем в них. Может подключаться по проводному и беспроводному интерфейсу.

Мышки бывают как стандартные, так и дизайнерские. Последние выполнены в более удобной форме и могут иметь дополнительные боковые кнопки.

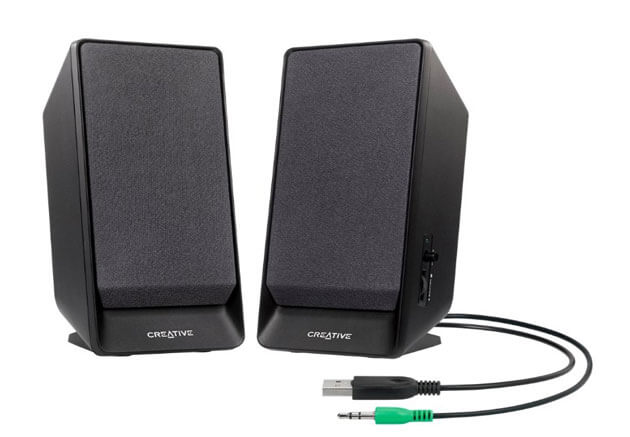

Звуковые колонки. В них поступает звук со звуковой карты. Чаще всего встречаются обычные офисные колонки.

Но бывают и навороченные – с бас бочкой.

Для более объемного звука потребуется дополнительная звуковая карта.

Микрофон. Подключается к звуковой карте и нужен для голосового общения. При помощи него общаются по интернету в Скайпе, Одноклассниках, Вайбере и других сервисах.

Веб-камера. Позволяет совершать видео звонки по интернету. Подключается через интерфейс USB.

USB накопители. К ним относятся флешки и картридеры.

Флешки – это портативные устройства, на которых хранится информация. Бывают разных объемов: от 4 Гб и выше.

Картридеры – устройства, которые считывают информацию с SD-карт. Такие карты используются в телефонах и фотоаппаратах.

Сетевые устройства

Коммутаторы и маршрутизаторы

Коммутаторы используются в основном в офисных зданиях, где установлено много компьютеров. Компьютеры подключаются к коммутатору через патч корд, и получают доступ к обмену данных.

Современные коммутаторы имеют от 12 Ethernet портов для подключения и 2 оптических для скоростного соединения с дополнительными устройствами.

Маршрутизаторы используются в корпоративной сети для разделения сети на сегменты и распределение доступа к ней.

WI-FI роутер

WI-FI роутер – это устройство, которое связывает компьютеры по беспроводной сети. При выборе роутера руководствуйтесь тем, что он должен иметь поддержку 5 Ghz и желательно более трех внешних антенн.

На заметку. При подключении используйте сеть 5 Ghz – это избавит от перегрузки канала, и даст хороший прирост к скорости до 1 Гб/с.

Модем

В былые времена интернет работал при помощи DIAL UP модема. Он мог быть встроенным, который подключается в разъём PCI, и внешним, который подключается через COM порт. Данный вид вышел с производства очень давно и на сегодняшний день используется новый вид – 4G модемы.

4G модемы подключаются в USB порт и соединяют компьютер с интернетом через сотового оператора. Это удобно, если вы часто перемещаетесь – интернет всегда с собой.

Устройства печати: принтеры, МФУ, сканеры

Принтеры используются для печати документов. Чаще всего встречаются форматов А3 и А4.

В профессиональной среде используют большие принтеры (плоттеры) для печати плакатов и баннеров.

Принтеры разделяются на цветные и черно-белые, лазерные и струйные.

Лазерные дают печать более высокого качества, но в цветных моделях заправка и замена картриджей дорогостоящая. В быту обычно используют черно-белые, так как их обслуживание обходится дешевле. Цветные же используют в случае, когда требуется высококачественная печать.

Струйные принтеры, как правило, все цветные. Они используют для печати жидкие чернила. Заправка в них намного проще, чем в лазерных – достаточно просто доливать чернила в контейнеры. И хватает такой заправки на более долгий срок. Существенный минус струйных моделей: у них периодически забивается печатная головка чернилами и требует обслуживания или замены. Качество печати уступает лазерным.

МФУ – это многофункциональное устройство. В нём совмещены функции сканера, копира, печати, а в некоторых моделях дополнительно и функция факса.

На сегодняшний день в основном используют МФУ на замену принтерам и сканерам, так как их цена не намного выше, а возможностей больше. МФУ также бывают лазерными и струйными.

Сканер – это устройство, которое фотографирует ваши документы и выводит их в цифровом виде на компьютер. Сканеры бывают разных форматов, но обычно это А3 и А4.

В быту им на смену пришли МФУ – сканеры же используются в основном в профессиональной области.

Отличия в устройстве стационарного компьютера и ноутбука

Стационарный компьютер состоит из системного блока, монитора и устройств ввода (мышки, клавиатуры).

Плюсы:

• Возможность собрать ПК под свои нужды;
• Хорошая система охлаждения;
• Возможность апгрейда.

Минусы:

• Занимает много места.
• Работает только от сети или ИБП.

Основное отличие стационарного компьютера от ноутбука в размерах и параметрах.

---

Ноутбук – это портативное переносное устройство. За счет своих миниатюрных размеров, ноутбуки уступают по мощности стационарным, хотя в продаже имеются эксклюзивные игровые модели, но их цена очень высока.

Процессор и видеокарта зачастую не съемные, а запаяны на материнскую плату. Жесткий диск и оперативная память также имеют более компактную форму.

Работает ноутбук от аккумулятора, который заряжается от съемного блока питания. Как правило, нормальной работы аккумулятора хватает на год-два, затем время автономной работы уменьшается.

Плюсы ноутбука в его мобильности: в него уже установлены все необходимые комплектующие – экран, клавиатура, тачпад (выполняет функцию мышки), колонки, сетевая плата и WI-FI адаптер.

Минусы:

• Небольшой размер экрана
• Нет возможности полноценного апгрейда
• Слабая система охлаждения
• Сложность ремонта
• Быстрый расход батареи.

Выводы:

• Если вы используете компьютер для полноценной работы с графикой или для игр, вам стоит приобрести стационарный ПК.
• Если вам необходимо часто перемещаться с места на место, тогда стоит приобрести ноутбук.

Характеристики стационарного компьютера и ноутбука

Как я рассказывал ранее, каждый компьютер состоит из материнской платы, процессора и других компонентов, которые отличаются друг от друга по выпуску и мощности.

Сейчас же я дам рекомендации, как выбрать подходящий ПК для работы или отдыха.

Стандартный домашний и офисный компьютер

В обязанности обычного офисного сотрудника входит работа с почтой, документами и интернетом. Для этих целей нам не нужен слишком мощный ПК. Хорошо подойдет компьютер на базе процессора Core i3 седьмого или восьмого поколения.

Данный процессор имеет 4 ядра, и он хорошо справится со всеми офисными задачами.

1. Оперативной памяти будет достаточно в объёме 4 Гб.
2. Жесткий диск можно установить от 500 до 1000 Гб, подойдет и HDD диск формата SATA 3.0.
3. Дополнительную видеокарту можно не приобретать – встроенной вполне достаточно.
4. Блок питания подойдет 450-500 Вт.
5. Монитор, клавиатуру и мышку можете выбрать на свое усмотрение.

Производители также выпускают готовое фирменное решение для офиса и дома. В такие компьютеры, как правило, уже установлена операционная система Windows и пакет Microsoft Office, что позволит сэкономить на покупке программного обеспечения.

Что касается ноутбуков – они уже идут в готовой комплектации. Вам остается только выбрать на каком процессоре он работает, объем оперативной памяти и какая в нем установлена видеокарта. Для офисных задач подойдет ноутбук на базе процессора I3 и 4 Гб оперативной памяти.

Монтажный или игровой компьютер

Для сборки мощного монтажного или игрового ПК потребуется солидная сумма, так как чем круче комплектующие, тем они дороже. Как я писал ранее, для таких целей больше подойдет стационарный ПК.

Рекомендую собирать компьютер на базе процессора Core i9 9900K. Он имеет разблокированный множитель, что позволит произвести разгон и увеличить мощность. И не экономьте на охлаждении!

Данный процессор имеет 8 физических ядер и 8 виртуальных, что дает в сумме 16 потоков. На сегодняшний день этой мощности вполне хватит для работы с монтажом и играми.

1. Материнскую плату нужно выбирать формата ATX, желательно у проверенных производителей (Gigabyte, Asus).
2. Оперативную память лучше сразу покупать объемом 32 Гб.
3. Видеокарта для данной сборки является ключевой, так как именно ее мощность задействуется при работе с монтажом и играми.
4. На сегодняшний день топовой считается модель Nvidia GeForce RTX 2080Ti.
5. Жесткий диск для данной сборки нужно устанавливать скоростной M2. В дополнение можно установить второй объемный HDD диск для хранения данных.
6. Основой такой сборки является блок питания. Если вы решитесь приобрести хорошую видеокарту, то понадобится БП мощностью от 800 Вт. В идеале 1000 Вт и более – главное, отличного качества.
7. Собирать все это нужно в корпус Full Tower для хорошей вентиляции и охлаждения.
8. Монитор, мышку и клавиатуру можете выбирать по вашим предпочтениям. Но экономить на этом не стоит, чтобы почувствовать всю мощь данного ПК.

Также на рынке существуют профессиональные брендовые графические станции. В них могут быть установлены серверные процессоры (от двух и более), несколько профессиональных видеокарт и несколько сотен гигабайт оперативной памяти. На таких станциях работают профессиональные монтажеры для студий. И, конечно, цена такой станции просто заоблачная.

Игровые ноутбуки покупать не рекомендую – на мой взгляд, это нецелесообразно. Но если вы все же решитесь, присмотритесь к серии с процессорами Intel Core i9.

Как узнать комплектующие компьютера

Узнать, из чего состоит компьютер, можно даже не разбирая его. Для этого достаточно воспользоваться инструментами операционного системы или специальными программами.

Средствами системы Windows

Чтобы узнать серию процессора и объем оперативной памяти, нажмите правой клавишей мышки на значке «Этот компьютер» и выберите «Свойства».

Чтобы узнать объём и количество жестких дисков, просто откройте «Этот компьютер».

Чтобы просмотреть видеокарту, в меню Пуск напишите команду dxdiag и нажмите Enter.

В открывшейся программе перейдите в раздел «Экран». Там вы увидите модель и объем видеопамяти.

При помощи специальных программ

Aida64 – утилита для идентификации и тестирования компонентов ПК. Скачать ее можно с официального сайта: aida64.com/downloads.

Программа платная, но даёт возможность использовать ее бесплатно в течение 30 дней для ознакомления.

Системная плата. В этой вкладке показана информация о материнской плате, памяти и процессоре.

Отображение. Здесь указана информация о вашей видеокарте и мониторе.

Еще можно посмотреть температуру комплектующих в разделе «Компьютер» – «Датчики».

Для диагностики ПК можете запустить «Тест стабильности системы». Но будьте осторожны: если в вашем компьютере нестабилен один из компонентов, такой тест может его добить.

Cpu Z – бесплатная программа, которая показывает детальную информацию о процессоре. Также через нее можно узнать материнскую плату, оперативную память и видеокарту. Для загрузки программы перейдите на сайт: cpuid.com/downloads.

• CPU – здесь показана информация о процессоре.
• Mainboard – материнская плата.
• Memory – оперативная память.
• Graphics – видеокарта.

Вкладка «Bench» протестирует и сравнит мощность вашего процессора с одним из последних моделей.

Gpu Z – бесплатная программа, которая показывает детальную информацию о видеокарте. Скачать можно по ссылке: techpowerup.com/download.

Во вкладке «Graphic card» программа покажет детальную информацию о видеокарте.

Во вкладке «Sensors» – ее загрузку и температуру.

Crystal DiscInfo – бесплатная программа. Показывает информацию о состоянии жестких дисков. Скачать можно с сайта crystalmark.info.

При запуске утилита сразу же указывает на проблемы с диском.  Если проблем нет, программа скажет, что все хорошо.

Мы рассмотрели основные программы, которые покажут всю необходимую информацию о ПК. Единственное, модель и мощность стандартного блока питания придется смотреть вручную, открывая корпус. На топовых БП, есть специальные датчики, которые отображают модель и потребление с помощью специальной родной утилиты, идущей в комплекте.

Обновлено: 03.11.2019
Автор: Илья Курбанов

derudo.ru

Устройство компьютера

Компьютер, в обыденном понимании, состоит из системного блока, монитора, клавиатуры, мышки, аудиосистемы. К нему можно подключить геймпад, принтер, сканер и много других устройств. Но самой главной, сложной и дорогостоящей частью компьютера является системный блок. Собственно, это и есть компьютер (в классическом понимании). Остальные устройства предназначены лишь для ввода и вывода информации в различной форме. Потому они и называются периферийными (английское слово peripheral переводится как «второстепенный, внешний, окружной, удаленный»). Если к системному блоку присоединить более современный монитор, клавиатуру или мышь, станет удобней смотреть фильмы, работать с текстом или играть, но возможности компьютера от этого не улучшатся. Более того, при отключении любого из периферийных устройств компьютер будет продолжать работать, поскольку все вычислительные процессы происходят внутри системного блока. О его строении и пойдет речь в этой публикации. Системный блок состоит из нескольких ключевых частей, без которых компьютер не может функционировать — это материнская плата, процессор, оперативная память, постоянное запоминающее устройство и блок питания. Критически важным является также наличие видеокарты, без которой невозможен вывод из компьютера графической информации.

Внутрь системного блока могут устанавливаться другие устройства, которые, по сути, являются «внутренними» аналогами периферийных устройств и без них вполне можно обойтись (телевизионные тюнеры, карты захвата видео, звуковые карты, модемы, wi-fi модули, дисководы, карт-ридеры и др.).

Материнская плата

Основой любого компьютера (системного блока) является материнская плата (главная плата, англ. motherboard, MB, mainboard, разг. – мамка, материнка, мать и др.). Ее невозможно не заметить, если открыть крышку системного блока (она самая большая). К материнской плате подсоединяются центральный процессор, оперативная память, видеокарта, запоминающие устройства и др. На ней же размещены USB и другие разъемы для подключения остального оборудования (см. рис.). Главная задача материнской платы – соединить все эти компоненты и заставить их работать как единое целое. Подробнее о материнской плате читайте здесь.

Процессор

Процессор (центральный процессор, CPU) – главная микросхема компьютера. Он исполняет все команды пользователя и «руководит» остальным «железом». От него напрямую зависит быстродействие компьютера и его возможности. Внешне процессор представляет собой небольшую плату с множеством контактов с одной стороны и плоской металлической коробочкой с другой (см. рис.). Внутри он имеет очень сложную микроструктуру, включающую миллионы транзисторов. Подробнее о процессоре можно узнать здесь.

На материнской плате процессор крепится в специальном разъёме, называемом разъёмом центрального процессора или сокетом (socket). Есть много видов сокетов, в каждый из которых можно установить только процессоры определенного типа (с таким-же разъёмом). Например, на материнскую плату с Socket LGA1151 можно установить только процессоры Intel Celeron, Pentium, Core i3, Core i5 и Core i7 с разъёмом LGA1151. Для процессоров AMD (Athlon, Phenom, Ryzen и др.) понадобятся материнские платы с другими подходящими разъемами. Сверху установленного на материнской плате процессора крепится охлаждение. Чаще всего, оно представляет собой радиатор с вентилятором (кулером) для рассеивания тепла (см.рис.). Это тоже важная часть компьютера, поскольку без охлаждения процессор будет перегреваться и при достижении им критической температуры (у каждой модели процессора она своя) компьютер выключится. Запустить его снова будет невозможно до тех пор, пока процессор не остынет. Между кулером и процессором обязательно прокладывается слой термопасты. Подробнее об этом здесь.

Постоянное запоминающее устройство

Постоянное запоминающее устройство предназначено для хранения информации. Главными его характеристиками являются объем хранимых данных и скорость чтения/записи. Чем больше объем запоминающего устройства, тем больше на нем можно хранить разного рода файлов. Ну а от скорости чтения/записи зависит то, насколько быстро система сможет получать к ним доступ. Постоянные запоминающие устройства бывают двух основных типов – SSD (англ. solid-state drive) и HDD (англ. hard disk drive, он же «жесткий диск», в простонародье — «винчестер»). Главным преимуществом SSD-устройств является высокая скорость чтения/записи, что позитивно сказывается на «отзывчивости» компьютера (быстрее запускаются программы, открываются файлы и т.д.). Жесткие диски отличаются более высокой долговечностью и лучшим соотношением показателей «объем хранимых данных / стоимость устройства». Чтобы пользоваться всеми преимуществами, в компьютеры часто устанавливают два запоминающих устройства. Одно из них – SSD, которое служит для хранения системных файлов и программ, второе – HDD для хранения остальной информации (видео, фото и т.п.). Внутренних запоминающих устройств в системном блоке может быть больше двух. Но для работы компьютера достаточно и одного такого устройства (любого типа). К материнской плате SSD и HDD обычно подключаются через интерфейс (разъем) SATA. Существуют более быстрые варианты SSD, предназначенные для подключения к разъемам M.2 или PCI-E материнской платы (см. рис.) Подробнее о постоянных запоминающих устройствах можно узнать здесь.

Оперативная память

В состав компьютера обязательно входит оперативная память (оперативное запоминающее устройство, сокращенно — ОЗУ). Это очень быстрый буфер памяти, используемый процессором. В упрощенной схеме его предназначение можно объяснить следующим образом. Процессор работает по конвейерной схеме. Для обработки данных он делит их на блоки. Временно эти блоки нужно где-то хранить, но так, чтобы получать к ним моментальный доступ. Использовать с этой целью постоянные запоминающие устройства нельзя, поскольку скорость доступа к находящейся на них информации слишком низкая. Для этого и предназначена оперативная память, скорость которой выше в разы. Важно, чтобы у компьютера был достаточный объем ОЗУ. Если при выполнении каких-то расчетов свободная оперативная память заканчивается, процессор для ее расширения начинает использовать постоянное запоминающее устройство. Скорость работы компьютера в такие моменты сильно снижается. Оперативная память компьютера состоит из одного или нескольких модулей ОЗУ — микросхем памяти (см. рис.), которые устанавливаются в специальные разъемы материнской платы. Эти микросхемы энергозависимы. То есть, все находящиеся в них данные «исчезают» при отключении питания (если вынуть модуль из разъема материнской платы или выключить компьютер). Модули ОЗУ бывают нескольких типов. Самым современным и быстрым типом ОЗУ сейчас является DDR4, хотя более старые и медленные DDR3 и DDR2 по-прежнему в ходу и являются достаточно распространенными. Разъемы разных типов ОЗУ отличаются. На материнскую плату, рассчитанную на установку DDR3, невозможно установить модули DDR4 или DDR2. Даже физически они туда не войдут. Подробнее об оперативной памяти можно узнать здесь.

Видеокарта

Видеокарта (видеоадаптер, графический адаптер, графический процессор, GPU) – часть компьютера, отвечающая за обработку видеоинформации и ее вывод на монитор (см. рис.). Современные видеокарты подсоединяются к разъему PCI-Express x16. Некоторые материнские платы имеют несколько разъёмов PCI-Express x16. Это позволяет одновременно использовать в системном блоке две или больше видеокарт, что делает графическую подсистему компьютера более быстрой. Во многих случаях компьютер может успешно работать и без отдельной видеокарты, поскольку многие современные процессоры оснащены интегрированными (встроенными) графическими чипами. Такой чип заменяет видеокарту. Он может быть интегрирован также и в материнскую плату (в очень старых компьютерах). Возможностей встроенных чипов вполне достаточно для офисной работы, т.е. обработки текста, чтения страниц Интернета, просмотра видео, фотографий и даже игры в несложные игры (типа пасьянс «Косынка» или «Солитер»). Если же компьютер предназначен не только для офисных задач, но и для серьезной работы с графикой или игры в 3D-игры, без отдельной (дискретной) видеокарты не обойтись. В игровом компьютере отсутствие отдельной видеокарты не может компенсироваться наличием быстрого процессора. Процессор среднего уровня в паре с хорошей видеокартой в играх оставит далеко позади самый быстрый процессор с интегрированным видеоадаптером. Необходимо также учитывать, что слишком слабый процессор не даст возможности видеокарте раскрыть весь свой игровой потенциал. Здесь важно найти баланс. Подробнее о видеокарте можно узнать здесь.

Блок питания

Для питания компьютера необходим блок питания. От его надежности зависит стабильность работы компьютера. Устанавливается блок питания в специальный отсек системного блока и подключается к материнской плате, видеокарте и некоторым другим внутренним устройствам посредством кабелей. При выборе блока питания необходимо учитывать его суммарную мощность, силу тока на линии 12В (эти показатели должны удовлетворять требования видеокарты, процессора и других «потребителей электричества»), а также наличие выводов с необходимыми разъемами и другие характеристики. Подробнее о выборе блока питания и его характеристиках можно узнать здесь.

Другие важные устройства

В системном блоке любого современного компьютера также есть: • Сетевая карта. Как правило, она уже встроена в материнскую плату компьютера и приобретать ее не нужно. Но если, например, встроенная карта вышла из строя или ее возможностей недостаточно, можно купить отдельную сетевую карту. Как правило, устанавливается она в разъем PCI-E материнской платы. • Звуковая карта. Здесь аналогичная ситуация. Все современные материнские платы оснащаются встроенной звуковой картой, которая выдает вполне качественный звук. Но если качество звучания «встройки» не устраивает, или же она вышла из строя, всегда можно приобрести отдельную звуковую карту и установить ее в PCI-E материнской платы.

Для полноценной работы важно не только собрать компьютер в единое целое. Чтобы «оживить» все это «железо» обязательно нужна операционная система и другое программное обеспечение, которое устанавливается на постоянное запоминающее устройство. Подробнее об операционной системе можно узнать здесь. Выше перечислены только важные устройства, которые должны быть в компьютере. Однако, в системный блок можно установить еще много другого оборудования: дисководы оптических дисков, Wi-Fi-адаптеры, Bluetooth-адаптеры, модемы, карты захвата видео, ТВ-тюнеры, карт-ридеры и т.д. Если компьютер перегревается, в системный блок можно поставить дополнительные кулеры (вентиляторы). Если они создают много шума, можно установить реобас для ручной регулировки скорости их вращения. Для охлаждения процессоров и видеокарт существуют также высокоэффективные и тихие системы водяного охлаждения. Если важен внешний вид, можно купить прозрачный корпус системного блока и установить внутрь цветную подсветку. В общем, как и в случае с автомобилем, компьютер можно «тюнинговать» до бесконечности.

www.chaynikam.info

Из чего состоит компьютер: основные устройства и блоки

Здравствуйте уважаемые читатели! Сегодня статью начну с описания небольшого события, которое произошло у меня дома, от которого я был, если честно немного в шоке.

Буквально на днях устанавливал сыну компьютер в его комнату, который ему отдала его бабушка. И пока мы подготавливали его и чистили от пыли, я понял, что Дима оказывается, не знает, из каких частей состоит обычный ПК, и это учитывая, что в школе он изучает информатику.

Представляете, он сказал, что они этого не проходили. Хотя он уже в одиннадцатом классе. Я, конечно же, все ему показал и объяснил.

Именно эти слова и побудили меня написать эту статью, о том из чего состоит компьютер, который мы используем в повседневной нашей жизни дома или на работе. С подробным описанием для новичков.

Основная часть вашего компьютера

И так друзья основная часть современного ПК это системный блок, который в свою очередь состоит из основных элементов расположенных внутри этой коробочки.



Давайте рассмотрим все по порядку.

Блок питания — это небольшая коробочка обеспечивающая подачу электропитания для вашей системы.

Материнская плата – она называется так, потому что к ней подключаются все устройства, обеспечивающие нормальную работу вашего компьютера.

Пользователи используют различные названия этой платы:

• Системная плата
• Главная плата
• Материнка
• Мамка

Процессор – это небольшой блок, который можно назвать мозгом компьютера он отвечает за обработку данных и за работу различных частей системы.

Как правило, поверх него ставится система охлаждения, состоящая из радиатора и куллера (вентилятор) и визуально рассмотреть его можно, только если снять эту систему.

Видеокарта – один из компонентов материнки отвечающий за вывод изображения на монитор. Существуют также и другие названия этого компонента: видеоадаптер, графический адаптер или плата.

В компьютерах используются два вида этого устройства встроенная (интегрированая) и внешняя.

Встроенная – она является неотделимой частью материнской платы

Внешняя – это небольшая отдельная плата, имеющая свой процессор, и вставляется она в один из слотов материнки.

Кстати видеокарта в совокупности с монитором и установленными специальными драйверами образуют видеосистему вашего ПК.

Оперативная память – часть системы (внутренняя память), на которую временно записываются данные процессов выполняемых в вашем компьютере.

Существуют несколько названий данного модуля:

• RAM — Random Access Memory
• ОЗУ — оперативное запоминающее устройство
• Оперативка

Физически она выглядит как небольшая планка, с микрочипами вставляющаяся в отдельный слот материнской платы.

В большинстве случаев от оперативки зависит скорость работы вашего ПК

Жесткий диск – устройство, предназначенное для долгого хранения вашей личной информации, настроек и резервных копий системы, а также он помогает ОЗУ, беря на себя часть выполняемых ею функций.

Так же как и оперативка, это устройство имеет несколько названий:

• Винчестер
• НЖМД
• HDD
• HMDD

Ну и немного истории. Первый жесткий диск был выпущен в 1956 году, размером он был с огромный холодильник и имел массу в 971 кг.

Дисковод – устройство для считывания или записи, каких либо данных.

Изначально в компьютерах использовались дисководы для внешних носителей, которые имели вид небольших дискет, но они имели мало места для информации и со временем их полностью заменили оптические приводы или дисководы компакт дисков.

Сейчас дисководы способны считывать или записывать различную информацию на диски различных форматов как одноразовых, так и многоразовых.

CD-диски — CD-R и CD-RW

DVD-диски — DVD-R и DVD-RW

Но прогресс не стоит на месте и на смену им пришли переносные жесткие диски и флешки, которые подсоединяются к USB входам вашего ПК. С помощью которых можно перекидывать файлы с компьютера на компьютер.

И так мы с вами рассмотрели основные части системного блока компьютера, но помимо них к мамке, возможно, подключать дополнительные платы и это зависит от потребностей пользователя.

Вот, к примеру, можно установить TV-тюнер и смотреть ТВ или сетевую карту, с помощью которой возможно организовать локальную сеть между несколькими компьютерами для обмена информации между ними (в основном это используется в организациях)

Устройства подключаемые к компьютеру

Во второй части статьи мы рассмотрим устройства, подключаемые к системному блоку ведь без них ваш персональный компьютер, это простая металлическая коробка.

Еще они называются – периферийными

Монитор – это дисплей, предназначенный для отображения информации передаваемой видеокартой, а соединяются они специальным кабелем DVI, VGA или HDMI.

Клавиатура – устройство позволяющее вводить различную информацию при помощи различных клавиш. С помощью нее вы сможете напечатать текст, поиграть в игры и.т.д

Клава состоит из нескольких групп клавиш, и имеет секретные функции о которых вы можете узнать прочитав статью: Что такое компьютерная клавиатура

Мышь компьютерная – предназначается для управления курсором, направляя его на различные объекты на мониторе компьютера и управляя ими.

Существуют несколько видов компьютерных мышек:

• Механические
• Оптические
• Лазерные
• Индукционные
• Гироскопические
• Сенсорные

А также есть еще модели (трекбол), которые отличаются от стандартных у меня именно такая. У нее вверху находится шарик, с помощью которого я управляю курсором.

Принтер и сканер – это устройства для распечатывания текстовых файлов и изображений на бумажный носитель. А также для сканирования и ксерокопирования документов.

Очень полезными будут для тех, кто учиться или много работает с документами.

Часто производители совмещают их в месте, делая их многофункциональными. Лично у меня дома стоит такой очень удобно в любое время можно сделать ксерокопию или распечатать как кой либо документ.

Колонки – предназначены для воспроизведения звуков. Подразделяются они на два вида, с усилителем воспроизводят более качественный звук и без усилителя преимущество их в цене они более дешевые, но качество звука оставляет желать лучшего.

USB накопители – в народе их называют флешками. Предназначены для переноса информации. Удобны тем, что имеют маленький размер и большой объем места для информации.

Веб-камера — цифровая камера, как правило, оснащенная еще и микрофоном предназначена для передачи изображения во время общения в интернете.

Так же еще можно ее использовать для проведения трансляций и записи видео.

Заключение

Ну, вот друзья мы с вами кратко рассмотрели основные части персонального компьютера. Надеюсь, статья оказалась для вас полезной, интересной и поможет вам узнать это чудо техники поближе.

Ведь без компьютера сложно представить нашу жизнь сегодня и в будущем, так как все описанные выше устройства установлены у многих дома и помогают им в общении с друзьями, родственниками, а также в работе или учебе.

А работать уверенно и без страха за этим чудом техники вам поможет обучение компьютерной грамотности.

И для закрепления полученной информации рекомендую посмотреть вот это видео:

Жду от вас комментариев, а так же надеюсь, что вы поделитесь ею в социальных сетях со своими друзьями. Всем пока.

С уважением, Александр Зырянов.

webnub.ru

Устройство компьютера. Из чего состоит компьютер

Здравствуйте уважаемые посетители блога useroff.com. Сегодня поговорим об устройствах компьютера, или как обычно говорят «железках», которые можно найти в системном блоке компьютера. Таким образом, вы поймете, из чего состоит компьютер. Аппаратное устройство компьютера или как модно говорить «железо», остается тайной даже для многих опытных пользователей. В данной статье расскажу про аппаратные устройства, тем самым восполним пробел, конечно если он у вас есть , а если вы с ними знакомы, то освежим немного память.

В первую очередь разделим то, что принято называть «компьютер» на две группы:

• Системный блок. Это тот самый большой (или не очень большой) ящик, к которому все подключено.
• Периферийные устройства. О периферийных устройствах можете почитать в моей статье  «Периферийные устройства» Это все остальные устройства, которые помогают работать с компьютером. Их главная особенность – они находятся вне системного блока и подключены к нему снаружи.

Устройство системного блока

Системный блок является главное устройство компьютера.  Только взглянув внутрь компьютера, мы сможем разобраться, из чего состоит компьютер.

1. Блок питания.
2. Материнская плата.
3. Центральный процессор.
4. Оперативная память.
5. Накопитель на жестком магнитном диске.
6. Устройство чтения гибких магнитных дисков.
7. Устройство чтения оптических дисков.
8. Дополнительные устройства.

Чтобы узнать свои характеристики, прочитайте: «Как узнать характеристики компьютера».

Пункты с 1-го по 5-й являются обязательными, их вы обнаружите в любом системном блоке. Остальных может и не быть или они могут быть в виде периферийных устройств, то есть подключаться снаружи.

Из чего состоит компьютер:

Теперь давайте более детально расскажу про каждую составляющую.

Блок питания

Это устройство компьютера немаловажный компонент в компьютере! Сокращенное название – БП. Основная характеристика – максимальная выходная мощность. Измеряется в Ватах (Вт), по-английски Watt (W). Для домашнего компьютера мощность БП обычно равна 350-450 Вт, для мощного игрового 600 Вт или больше.

Важность данного компонента часто недооценивается. При покупке компьютера вам могут предложить сэкономить, установив менее качественный блок питания. Это делать крайне не рекомендуется, так как БП является источником энергии для всех остальных узлов системы. Некачественный БП при поломке или какой-либо проблеме в электросети может вывести из строя другие узлы системы. К тому же, на дешевых и некачественных моделях часто указаны значения мощности далекие от действительности. Именно поэтому блок питания компьютера должен быть от проверенного производителя и достаточной мощности.

Материнская плата

Варианты названия: материнка, мать, главная плата, MotherBoard, MainBoard. Именно к материнской плате подключаются все устройства, которые находятся внутри системного блока. Она является главной платой в системе. Остановимся подробнее на её содержимом:

• Сокет (Socket) – разъём для подключения процессора. В зависимости от того какой сокет содержит ваша материнская плата, вы можете использовать только определенную группу процессоров.
• Слоты для подключения модуля оперативной памяти. В персональных компьютерах их количество разнится от 2-х до 4-х. По типу они бывают: DDR, DDR2 и DDR3. На современных материнских платах возможно наличие слотов сразу двух типов.
• Разъемы для подключения устройств, хранения данных. Для обычных ПК они бывают двух видов: широкий продолговатый разъем с 39-ю штырьками в два ряда и небольшой  разъём почти прямоугольной формы с «г» — образной серединой. Первый – это параллельный интерфейс, называемый IDE (Integrated Drive Electronics) второе его название PATA (Parallel ATAttachment). Второй – это последовательный интерфейс SATA (Serial ATAttachment).
• Слоты расширения. Это разъёмы, которые применяются для подключения дополнительных устройств. Они представляют собой продолговатый разъём, расположенный горизонтально в левой нижней части материнской платы. Именно сюда вставляется видеокарта, сетевая карта и другие устройства. Данные разъемы обычно соединяют устройства с материнской платой по интерфейсу PCI (Peripheral component tinterconnect — взаимосвязь периферийных компонентов) или его производными PCI Express и др.
• Чипсет. Это набор микросхем, которые обеспечивают связь компонентов системы между собой. Обычно его можно разделить на, так называемые, северный и южный мост. Северный мост – это контроллер памяти, то есть деталь, которая обеспечивает обмен данных между центральным  процессором и оперативной памятью. В современных платформах контроллер памяти может быть интегрирован прямо в центральный процессор. Южный мост – это контроллер ввода-вывода, деталь, которая обеспечивает связь процессора с такими интерфейсами как SATA, IDE, PCI, USB и другие.

Выше перечислены обязательные компоненты материнской платы, они объединяются еще и тем, что видны только изнутри системного блока.

Если взглянуть на системный блок сзади, то можно увидеть множество разъемов, которые физически  также находятся на материнской плате. Они расположены в левой части, примерно посередине и заключены в металлическую «рамочку». Обращаю внимание, что в Вашем компьютере может не быть многих из них, это зависит от конкретной модели материнской платы.

• Разъём подключения мышки и клавиатуры. Это два круглых разъёма, один фиолетового (для клавиатуры) и второй зеленого (для мышки) цвета. Этот интерфейс носит название PS/2 (в разговорной речи PS пополам).
• LPT-порт. Данный параллельный интерфейс изобретался в качестве принтерного порта и активно применялся других целей. На сегодняшний день в материнских платах, все реже можно встретить его на борту.
• COM-порт. Еще один устаревающий последовательный интерфейс. Данный порт активно используются как интерфейс для настройки оборудования.
• USB (Universal Serial Bus – универсальная параллельная шина). Это наиболее популярный способ подключения периферийных устройств к современному ПК. Применяется для подключения самых разных девайсов:  мышки, клавиатуры, сканера, принтера, переносных винчестеров, флешек и др.
• Видео разъём VGA, DVI. Это интерфейсы для подключения монитора. Если на Вашей материнской плате есть такой разъём, то она имеет встроенный видео адаптер. Его будет вполне достаточно для работы, однако если за компьютером вы намерены играть в игры, то понадобится дискретная (отдельная) видео карта, которая будет вставляться в специальный слот расширения.
• Сетевой разъем RJ-45. Интерфейс применяется для подключения компьютера к локальной вычислительной сети стандарта Ethernet.
• Группа звуковых разъемов Jack 3.5. Применяется для подключения акустической системы и микрофона. Зеленый разъем для подключения колонок и розовый для микрофона.

Теперь предлагаю уточнить один важный момент. Если какой-либо разъём расположен в вертикальной «рамочке» в середине системного блока, то устройство, к которому он относится, встроено в Вашу материнскую плату. Если у вас имеется дискретная видео карта, модем или что-либо еще, то оно подключено к материнской плате через слот расширения и разъем самого устройства будет расположен ниже горизонтально.

Центральный процессор

Центральное процессорное (обрабатывающее) устройство (ЦПУ), по-английски CPU (Central processing unit). Это микросхема, которая выполняет команды программного обеспечения, производит вычисления, выполняет операции логического сравнения, грубо говоря «думает». Поэтому процессор часто называют «мозгом» компьютера.

Основными характеристиками устройства являются: разрядность, тактовая частота, энергопотребление, количество ядер, архитектура.

Разрядность указывает на количество информации, передаваемой за единицу времени  по шине данных. Бывает 8, 16, 32 и 64 бита. Соответственно, чем выше разрядность, тем быстрее работает процессор. Тактовая частота показывает, какое количество тактов (элементарных операций) выполняет ЦП за единицу времени. Энергопотребление указывает, какое количество тепла выделяет процессор при работе.

Некоторое время назад два основных производителя процессоров – Intel и AMD – в своей конкуренции старались как можно больше увеличить тактовую частоту своих процессоров. Но столкнулись с тем, что после преодоления некоторого порога, начинает нелинейно увеличиваться энергопотребление и теплоотдача. Решением были многоядерные процессоры. Это значит, что в одном ЦП располагается несколько кристаллов, которые распределяют вычислительную нагрузку между собой. Самое широкое распространение сейчас имеют 2-х ядерные устройства, хотя это не предел, существуют процессоры из 4-х и более ядер.

Архитектура показывает, как организована работа внутри процессора. Хотя данный параметр не прибавляет желанных гигагерц, но может очень существенно влиять на производительность. Толковая организация труда, как известно, многого стоит.

Оперативная память

Оперативная память – это оперативное запоминающее устройство (ОЗУ), по-английски – RAM (Random Access Memory – память с произвольным доступом). Эта область памяти является энергозависимой, то есть без «питания» данные в ней не сохраняются. В оперативную память помещается информация, которую должен обработать процессор в реальном времени. Во время работы оперативная память содержит в себе данные операционной системы и работающих программ пользователя.

Актуальными сегодня являются модули оперативной памяти стандарта SDRAM DDR3, до них были SDRAM DDR 2 и SDRAM DDR 1 (их конечно, тоже еще можно встретить). Каждое новое поколение имело ряд серьезных преимуществ перед предшественниками: повышалась пропускная способность, уменьшалось энергопотребление.

Жесткий диск

Накопитель на жестких магнитных дисках, по-английски HDD (Hard Disk Drive) – это постоянное запоминающее устройство (ПЗУ). Данное устройство компьютера также называют винчестер или жесткий диск.

Данный тип памяти не энергонезависимый, то есть данные сохраняются в памяти после отключения питания. Именно это устройство компьютера содержит все данные пользователя: фильмы, музыку, документы и все остальное.

Жесткий диск представляет собой несколько круглых пластин, которые вращаются на шпинделе. Эти пластины покрыты ферромагнитным материалом, разделенным на множество ячеек, каждая из которых хранит в себе один бит двоичной информации. Считывает и записывает информацию специальная головка, которая перемещается в нужное место над поверхностью диска.

Отличаются они по объему хранимой информации, способу подключения, форм-фактору, скорости вращения шпинделя.

Как упоминалось раньше, способ подключения бывает двух видов: IDE и SATA. Первый уже почти не используется, так как последовательный SATA быстрее и удобнее. По форм-фактору HDD бывают 5,25 (прекращено производство) ; 3,5, 2,5 дюйма, 1,8 дюйма, 1,3 дюйма, 1 дюймов и 0,85 дюйма, это размер пластин, которые содержат информацию. В настольных ПК обычно применяются 3,5 HDD, в ноутбуках 2,5. Чем быстрее скорость вращения – тем выше скорость записи и чтения данных. В 3,5 моделях обычно скорость равна 7200 об/мин, в 2,5 — 5400 об/мин, хотя бывают и более быстрые модели винчестеров для ноутбуков.

Дисковод гибких магнитных дисков

Дисковод для чтения гибких магнитных дисков, по-английски FDD (Floppy Disk Driver), также называется Floppy или просто флоппик. Это устройство для чтения дискет. Грубо говоря, дискета представляет собой миниатюрный винчестер, только вместо металлических пластин гибкое пленочное основание, а головка и мотор привода находятся в дисководе. Размер дискет 3,5 дюйма (давно использовались дискеты 5,25 дюйма). Объём дискеты 1,44 Мб. У дискет, кроме небольшого объема, есть серьезный недостаток – они очень не надежны, информация на них может стать не читаемая из-за воздействия магнитных полей или удара. Из-за этого, данный вид носителей почти не используется сегодня.

Привод оптических дисков

Оптические носители представляют собой пластиковые диски, покрытые специальным слоем. Диск освещается лазером, а из отраженного света считывается информация. Оптические диски бывают нескольких видов: CD (Compact Disk), DVD (Digital Versatile Disc – цифровой многоцелевой диск), Blu-ray Disc (от английского Blue Ray – синий луч).CD и DVD диски бывают трех видов: ROM (Read Only Memory – только для чтения), R (Recordable – записываемый), RW (Re-Writable – перезаписываемый).

Приводы (дисководы) для чтения оптических дисков называются, так же как и носители. Причем привод называется аббревиатурой последнего по очереди поколения, которое он способен читать. То есть DVD-ROM привод читает DVD и CD диски, а CD привод читает только CD диски. Также дисководы делятся на те,  которые могут  только читать (CD/DVD ROM) и дисководы, которые могут читать и записывать диски (CD/DVD RAM).

Объем CD-диска 700 Мб. DVD-диски могут быть однослойными, двухслойными и двухсторонними, объем обычного 4,7 Гб, двухслойного 8,5 Гб, двухстороннего 9,4 Гб, двухстороннего двухслойного 17,08 Гб (последний встречается редко). Blu-ray Disc способен хранить 25 Гб, двухслойный 50 Гб.

Итак, мы только что рассмотрели основные компоненты, из чего состоит компьютер. Но не надо забывать об устройствах, которые не всегда есть в компьютере.

Дополнительные устройства (периферийные устройства)

В качестве дополнительных устройств могут выступать устройства, которые вставляются в материнскую плату. Дискретным (на отдельной плате) может быть видео адаптер, звуковой адаптер, сетевой адаптер,wi-fi, модем, USB-контроллер и многие другие устройства.

Надеюсь, данная статья пояснила вам в полной мере, из чего состоит компьютер. И после её прочтения мир hadware (так называется компьютерное «железо»), станет немного ближе и понятнее для моих читателей.

Жду от вас комментариев, а так же надеюсь, что вы поделитесь ею в социальных сетях со своими друзьями. Всем пока.

С уважением, Александр Зырянов.

webnub.ru

Устройство компьютера. Из чего состоит компьютер

Здравствуйте уважаемые посетители блога useroff.com. Сегодня поговорим об устройствах компьютера, или как обычно говорят «железках», которые можно найти в системном блоке компьютера. Таким образом, вы поймете, из чего состоит компьютер. Аппаратное устройство компьютера или как модно говорить «железо», остается тайной даже для многих опытных пользователей. В данной статье расскажу про аппаратные устройства, тем самым восполним пробел, конечно если он у вас есть , а если вы с ними знакомы, то освежим немного память.

В первую очередь разделим то, что принято называть «компьютер» на две группы:

• Системный блок. Это тот самый большой (или не очень большой) ящик, к которому все подключено.
• Периферийные устройства. О периферийных устройствах можете почитать в моей статье  «Периферийные устройства» Это все остальные устройства, которые помогают работать с компьютером. Их главная особенность – они находятся вне системного блока и подключены к нему снаружи.

Устройство системного блока

Системный блок является главное устройство компьютера.  Только взглянув внутрь компьютера, мы сможем разобраться, из чего состоит компьютер.

1. Блок питания.
2. Материнская плата.
3. Центральный процессор.
4. Оперативная память.
5. Накопитель на жестком магнитном диске.
6. Устройство чтения гибких магнитных дисков.
7. Устройство чтения оптических дисков.
8. Дополнительные устройства.

Чтобы узнать свои характеристики, прочитайте: «Как узнать характеристики компьютера».

Пункты с 1-го по 5-й являются обязательными, их вы обнаружите в любом системном блоке. Остальных может и не быть или они могут быть в виде периферийных устройств, то есть подключаться снаружи.

Из чего состоит компьютер:

Теперь давайте более детально расскажу про каждую составляющую.

Блок питания

Это устройство компьютера немаловажный компонент в компьютере! Сокращенное название – БП. Основная характеристика – максимальная выходная мощность. Измеряется в Ватах (Вт), по-английски Watt (W). Для домашнего компьютера мощность БП обычно равна 350-450 Вт, для мощного игрового 600 Вт или больше.

Важность данного компонента часто недооценивается. При покупке компьютера вам могут предложить сэкономить, установив менее качественный блок питания. Это делать крайне не рекомендуется, так как БП является источником энергии для всех остальных узлов системы. Некачественный БП при поломке или какой-либо проблеме в электросети может вывести из строя другие узлы системы. К тому же, на дешевых и некачественных моделях часто указаны значения мощности далекие от действительности. Именно поэтому блок питания компьютера должен быть от проверенного производителя и достаточной мощности.

Материнская плата

Варианты названия: материнка, мать, главная плата, MotherBoard, MainBoard. Именно к материнской плате подключаются все устройства, которые находятся внутри системного блока. Она является главной платой в системе. Остановимся подробнее на её содержимом:

• Сокет (Socket) – разъём для подключения процессора. В зависимости от того какой сокет содержит ваша материнская плата, вы можете использовать только определенную группу процессоров.
• Слоты для подключения модуля оперативной памяти. В персональных компьютерах их количество разнится от 2-х до 4-х. По типу они бывают: DDR, DDR2 и DDR3. На современных материнских платах возможно наличие слотов сразу двух типов.
• Разъемы для подключения устройств, хранения данных. Для обычных ПК они бывают двух видов: широкий продолговатый разъем с 39-ю штырьками в два ряда и небольшой  разъём почти прямоугольной формы с «г» — образной серединой. Первый – это параллельный интерфейс, называемый IDE (Integrated Drive Electronics) второе его название PATA (Parallel ATAttachment). Второй – это последовательный интерфейс SATA (Serial ATAttachment).
• Слоты расширения. Это разъёмы, которые применяются для подключения дополнительных устройств. Они представляют собой продолговатый разъём, расположенный горизонтально в левой нижней части материнской платы. Именно сюда вставляется видеокарта, сетевая карта и другие устройства. Данные разъемы обычно соединяют устройства с материнской платой по интерфейсу PCI (Peripheral component tinterconnect — взаимосвязь периферийных компонентов) или его производными PCI Express и др.
• Чипсет. Это набор микросхем, которые обеспечивают связь компонентов системы между собой. Обычно его можно разделить на, так называемые, северный и южный мост. Северный мост – это контроллер памяти, то есть деталь, которая обеспечивает обмен данных между центральным  процессором и оперативной памятью. В современных платформах контроллер памяти может быть интегрирован прямо в центральный процессор. Южный мост – это контроллер ввода-вывода, деталь, которая обеспечивает связь процессора с такими интерфейсами как SATA, IDE, PCI, USB и другие.

Выше перечислены обязательные компоненты материнской платы, они объединяются еще и тем, что видны только изнутри системного блока.

Если взглянуть на системный блок сзади, то можно увидеть множество разъемов, которые физически  также находятся на материнской плате. Они расположены в левой части, примерно посередине и заключены в металлическую «рамочку». Обращаю внимание, что в Вашем компьютере может не быть многих из них, это зависит от конкретной модели материнской платы.

• Разъём подключения мышки и клавиатуры. Это два круглых разъёма, один фиолетового (для клавиатуры) и второй зеленого (для мышки) цвета. Этот интерфейс носит название PS/2 (в разговорной речи PS пополам).
• LPT-порт. Данный параллельный интерфейс изобретался в качестве принтерного порта и активно применялся других целей. На сегодняшний день в материнских платах, все реже можно встретить его на борту.
• COM-порт. Еще один устаревающий последовательный интерфейс. Данный порт активно используются как интерфейс для настройки оборудования.
• USB (Universal Serial Bus – универсальная параллельная шина). Это наиболее популярный способ подключения периферийных устройств к современному ПК. Применяется для подключения самых разных девайсов:  мышки, клавиатуры, сканера, принтера, переносных винчестеров, флешек и др.
• Видео разъём VGA, DVI. Это интерфейсы для подключения монитора. Если на Вашей материнской плате есть такой разъём, то она имеет встроенный видео адаптер. Его будет вполне достаточно для работы, однако если за компьютером вы намерены играть в игры, то понадобится дискретная (отдельная) видео карта, которая будет вставляться в специальный слот расширения.
• Сетевой разъем RJ-45. Интерфейс применяется для подключения компьютера к локальной вычислительной сети стандарта Ethernet.
• Группа звуковых разъемов Jack 3.5. Применяется для подключения акустической системы и микрофона. Зеленый разъем для подключения колонок и розовый для микрофона.

Теперь предлагаю уточнить один важный момент. Если какой-либо разъём расположен в вертикальной «рамочке» в середине системного блока, то устройство, к которому он относится, встроено в Вашу материнскую плату. Если у вас имеется дискретная видео карта, модем или что-либо еще, то оно подключено к материнской плате через слот расширения и разъем самого устройства будет расположен ниже горизонтально.

Центральный процессор

Центральное процессорное (обрабатывающее) устройство (ЦПУ), по-английски CPU (Central processing unit). Это микросхема, которая выполняет команды программного обеспечения, производит вычисления, выполняет операции логического сравнения, грубо говоря «думает». Поэтому процессор часто называют «мозгом» компьютера.

Основными характеристиками устройства являются: разрядность, тактовая частота, энергопотребление, количество ядер, архитектура.

Разрядность указывает на количество информации, передаваемой за единицу времени  по шине данных. Бывает 8, 16, 32 и 64 бита. Соответственно, чем выше разрядность, тем быстрее работает процессор. Тактовая частота показывает, какое количество тактов (элементарных операций) выполняет ЦП за единицу времени. Энергопотребление указывает, какое количество тепла выделяет процессор при работе.

Некоторое время назад два основных производителя процессоров – Intel и AMD – в своей конкуренции старались как можно больше увеличить тактовую частоту своих процессоров. Но столкнулись с тем, что после преодоления некоторого порога, начинает нелинейно увеличиваться энергопотребление и теплоотдача. Решением были многоядерные процессоры. Это значит, что в одном ЦП располагается несколько кристаллов, которые распределяют вычислительную нагрузку между собой. Самое широкое распространение сейчас имеют 2-х ядерные устройства, хотя это не предел, существуют процессоры из 4-х и более ядер.

Архитектура показывает, как организована работа внутри процессора. Хотя данный параметр не прибавляет желанных гигагерц, но может очень существенно влиять на производительность. Толковая организация труда, как известно, многого стоит.

Оперативная память

Оперативная память – это оперативное запоминающее устройство (ОЗУ), по-английски – RAM (Random Access Memory – память с произвольным доступом). Эта область памяти является энергозависимой, то есть без «питания» данные в ней не сохраняются. В оперативную память помещается информация, которую должен обработать процессор в реальном времени. Во время работы оперативная память содержит в себе данные операционной системы и работающих программ пользователя.

Актуальными сегодня являются модули оперативной памяти стандарта SDRAM DDR3, до них были SDRAM DDR 2 и SDRAM DDR 1 (их конечно, тоже еще можно встретить). Каждое новое поколение имело ряд серьезных преимуществ перед предшественниками: повышалась пропускная способность, уменьшалось энергопотребление.

Жесткий диск

Накопитель на жестких магнитных дисках, по-английски HDD (Hard Disk Drive) – это постоянное запоминающее устройство (ПЗУ). Данное устройство компьютера также называют винчестер или жесткий диск.

Данный тип памяти не энергонезависимый, то есть данные сохраняются в памяти после отключения питания. Именно это устройство компьютера содержит все данные пользователя: фильмы, музыку, документы и все остальное.

Жесткий диск представляет собой несколько круглых пластин, которые вращаются на шпинделе. Эти пластины покрыты ферромагнитным материалом, разделенным на множество ячеек, каждая из которых хранит в себе один бит двоичной информации. Считывает и записывает информацию специальная головка, которая перемещается в нужное место над поверхностью диска.

Отличаются они по объему хранимой информации, способу подключения, форм-фактору, скорости вращения шпинделя.

Как упоминалось раньше, способ подключения бывает двух видов: IDE и SATA. Первый уже почти не используется, так как последовательный SATA быстрее и удобнее. По форм-фактору HDD бывают 5,25 (прекращено производство) ; 3,5, 2,5 дюйма, 1,8 дюйма, 1,3 дюйма, 1 дюймов и 0,85 дюйма, это размер пластин, которые содержат информацию. В настольных ПК обычно применяются 3,5 HDD, в ноутбуках 2,5. Чем быстрее скорость вращения – тем выше скорость записи и чтения данных. В 3,5 моделях обычно скорость равна 7200 об/мин, в 2,5 — 5400 об/мин, хотя бывают и более быстрые модели винчестеров для ноутбуков.

Дисковод гибких магнитных дисков

Дисковод для чтения гибких магнитных дисков, по-английски FDD (Floppy Disk Driver), также называется Floppy или просто флоппик. Это устройство для чтения дискет. Грубо говоря, дискета представляет собой миниатюрный винчестер, только вместо металлических пластин гибкое пленочное основание, а головка и мотор привода находятся в дисководе. Размер дискет 3,5 дюйма (давно использовались дискеты 5,25 дюйма). Объём дискеты 1,44 Мб. У дискет, кроме небольшого объема, есть серьезный недостаток – они очень не надежны, информация на них может стать не читаемая из-за воздействия магнитных полей или удара. Из-за этого, данный вид носителей почти не используется сегодня.

Привод оптических дисков

Оптические носители представляют собой пластиковые диски, покрытые специальным слоем. Диск освещается лазером, а из отраженного света считывается информация. Оптические диски бывают нескольких видов: CD (Compact Disk), DVD (Digital Versatile Disc – цифровой многоцелевой диск), Blu-ray Disc (от английского Blue Ray – синий луч).CD и DVD диски бывают трех видов: ROM (Read Only Memory – только для чтения), R (Recordable – записываемый), RW (Re-Writable – перезаписываемый).

Приводы (дисководы) для чтения оптических дисков называются, так же как и носители. Причем привод называется аббревиатурой последнего по очереди поколения, которое он способен читать. То есть DVD-ROM привод читает DVD и CD диски, а CD привод читает только CD диски. Также дисководы делятся на те,  которые могут  только читать (CD/DVD ROM) и дисководы, которые могут читать и записывать диски (CD/DVD RAM).

Объем CD-диска 700 Мб. DVD-диски могут быть однослойными, двухслойными и двухсторонними, объем обычного 4,7 Гб, двухслойного 8,5 Гб, двухстороннего 9,4 Гб, двухстороннего двухслойного 17,08 Гб (последний встречается редко). Blu-ray Disc способен хранить 25 Гб, двухслойный 50 Гб.

Итак, мы только что рассмотрели основные компоненты, из чего состоит компьютер. Но не надо забывать об устройствах, которые не всегда есть в компьютере.

Дополнительные устройства (периферийные устройства)

В качестве дополнительных устройств могут выступать устройства, которые вставляются в материнскую плату. Дискретным (на отдельной плате) может быть видео адаптер, звуковой адаптер, сетевой адаптер,wi-fi, модем, USB-контроллер и многие другие устройства.

Надеюсь, данная статья пояснила вам в полной мере, из чего состоит компьютер. И после её прочтения мир hadware (так называется компьютерное «железо»), станет немного ближе и понятнее для моих читателей.

useroff.com

Устройство компьютера. Системный блок | Moicom.ru

Апр 2 2013

Здравствуйте, устройство компьютера — системный блок, из чего он состоит, сегодня мы подробно поговорим на эту тему. В прошлом выпуске блога я рассказал и показал как установить пароль на компьютер.

В рамках данной статьи я подробно расскажу и покажу устройство компьютера, из чего состоят наши персональные компьютеры, дополнительные устройства компьютера и много другое. Материал довольно-таки обширный, поэтому разделю его на две части. В первой мы поговорим про устройство системного блока, а во второй про периферийные устройства.

Коробка с деталями

Две недели назад родители попросили купить и собрать им персональный компьютер. Около недели я изучал рынок и подбирал нужные компоненты. Общая сумма вышла около 1300 $.

Когда выбор был сделан, мы зашли в нужный компьютерный магазин, купили все запчасти и этим же вечером я все собрал в одну кучу (системный блок и все остальное). Загрузил нужное программное обеспечение, все показал и рассказал, так же немного объяснил родителям как им пользоваться.

Многие из вас, кто сейчас читает данный материал, немного понимают и разбираются в устройстве компьютера, но есть так же и те, кто в этом почти ничего не понимает. Так вот, специально для вас, я опубликовал данный материал. Если вы все знаете и вам не интересно, то можете смело закрыть данную страничку и заняться любым другим делом.

Кому интересно, можете можете прочитать о том что такое компьютер.

Компьютер состоит из множества деталей, но по большой части их можно разделить на два класса:

Системный блок — это корпус компьютера (его называют по разному процессор, черная коробка, компьютер и другие варианты), в который напичкано множество запчастей. Он обычно расположен под столом или на нем, к нему подсоединены все периферийные устройства.

Периферийные устройства — к ним относятся все штуки, которые подсоединяются к системному блоку включая монитор, колонки или наушники, мышь и клавиатура, принтер, модем, сканер, веб-камера и остальные.

Системный блок

Здесь я вам подробно расскажу из чего состоит системный блок — устройство компьютера. Если вам интересно, можете взять отвертку и аккуратно открутить два небольших шурупа которые расположены сзади вашего компьютера, после чего снять одну из боковых крышек и заглянуть внутрь.

Небольшое предупреждение. Если вы недавно взяли ваш компьютер, он находиться на гарантии и есть гарантийные стикеры, расположенные на местах крепления боковых крышек, то лучше не срывать эти пломбы. В противном случае вы можете лишиться вашей гарантии.

Постараюсь описать все его компоненты доступным для всех языком:

1. Корпус
2. Системная плата
3. Микропроцессор
4. Память компьютера — ОЗУ, ПЗУ
5. Видеокарта
6. Блок питания
7. Жесткий диск HDD
8. Оптический привод — CD, DVD ROM
9. Флопик — накопитель на гибких магнитных дисках (дискетах) FDD
10. Картридер — существуют как внутренние так и внешние
11. Разъемы и порты периферийных устройств
12. Системы охлаждения и вентиляции

Так же в системном блоке могут быть и другие устройства, например PCI-модем; сетевая карта; звуковая карта; различные карты расширения и другое. Флопика и картридера у меня нет, поэтому на фотографиях они не отображены. Рассмотрим подробнее каждый из перечисленных выше компонентов.

Корпус

Корпус — выполняет функцию коробки, где собраны все компоненты.

Они бывают разные как в цветовой гамме, так и внешнего вида.

Системная плата

Системная плата — её чаще называют материнская плата или «мамка». Она выполняет множество функций и содержит множество важных компонентов.

В неё вставляется микропроцессор (процессор), оперативная память, видеокарта и другие PCI-карты. К материнской плате так же подсоединены жесткий диск, оптический привод, блок питания, а также периферийные устройства, о которых мы поговорим чуть позднее.

Микропроцессор

Микропроцессор — центральный процессор компьютера или «камень». Он выполняет роль головного мозга, если сравнить его с органами человека. На сегодняшний день существует две распространенные фирмы, которые их производят — это Intel и AMD.

Чем больше ядер и выше разрядность вашего процессора, тем быстрее и больше операций в секунду он может выполнять. Центральный процессор ломается очень редко, но такое бывает, так что будьте к этому готовы.

Компьютерная память

Память компьютера — делится на внешнюю и внутреннюю. Во внутреннюю память входят такие запоминающие устройства (ЗУ) ПЗУ, ОЗУ, ROM, RAM и КЭШ. Во внешнюю память входят FDD, HDD, CD, DVD-ROM, USB (флешки, жесткие диски) и твердотельные запоминающие устройства SSD.

ОЗУ (оперативное запоминающее устройство) имеет высокое быстродействие, которое использует центральный процессор чтобы хранить кратковременную информацию, в то время, когда вы работаете за компьютером. Для нормальной работы компьютера рекомендуется использовать от 1 до 4 Гигабайт оперативки и выше. У меня на компьютере установлено 6 Гигабайт.

Бывают случаи, что попадаются планки памяти с битыми секторами, при этом ваш компьютер может работать не корректно, зависать, перезагружаться или выдавать синий экран смерти. Для того чтобы проверить оперативку можно скачать программу Memtest и проверить её на наличие битых и поврежденных секторов.

ПЗУ (постоянное запоминающее устройство) — оно хранит постоянную справочную и программную информация. К такому виду информации относятся настройки вашего компьютера в Биосе.

Биос — это базовая система ввода вывода (мозжечок компьютера). Первая программа, которая включается при запуске компьютера и проверяет на работоспособность все его компоненты это Биос.

Если все хорошо, то издает один сигнал «пик», если что-то не в порядке, то может издавать разные сигналы или вообще молчать. В некоторых компьютерах нет спикера, который оповещает пользователя о своей работе (маленькая пещалка). Если вам стала интересна эта программа то можете прочитать немного о нем в статье БИОС.

CMOS — это вид памяти, в которой хранятся все параметры конфигурации вашего компьютера. Как только вы включаете компьютер, она проверяет все сохраненные ранее параметры. Для того чтобы что-то изменить, нужно зайти в Биос вкладку Setup и поменять необходимые настройки, например выставить загрузку с CD-ROM, HDD или USB.

Кэш — сверхскоростной оперативный и промежуточный вид памяти.

Видеокарта

Видеокарты делятся на два поколения старые -AGP и новые -PCI. Так же есть внутренние, встроенные в материнскую плату и внешние видеокарты, которые вставляются отдельно. Немного подробнее об этом написано в этой статье видеокарта или видеоадаптер.

Видеокарта преобразовывает изображение полученное на материнской плате и выдает его на мониторе (телевизоре). Чем мощнее у вас видеокарта, тем больше игр и разных программ вы можете запускать на своем компьютере. Если у вас сломается внешняя видеокарта, то её в любой момент можно заменить.

Но если у вас сгорит внутренняя видеокарта, то придется менять полностью материнскую плату. У меня на системной плате нет внутренней видеокарты, поэтому я пользуюсь внешней. У большинства материнских плат присутствует внутренний (интегрированный) видеоадаптер.

Блок питания

В блок питания поступает напряжение около 220 вольт, которое преобразовывается в более меньшее напряжение и после этого раздается и питает все нужные компоненты системного блока.

Если у вас сгорел блок питания, то его можно купить в районе 40-60 $.

Жесткий диск

На жестком диске HDD хранится вся физическая память, которой вы заполняете свой компьютер музыка, фильмы, программы, различные документы, операционные системы и так далее. Имеется два типа жестких дисков, которые подсоединяются к материнской плате и обмениваются с ней информацией IDE и SATA.

IDE один из первых стандартов, пример которого, вы можете взять жесткий диск и увидеть сзади него маленькие желтые иголочки. Сейчас в новых компьютерах используется стандарт SATA. У него более быстрая скорость обмена данными если сравнивать с предшественником. По вместимости данных они бывают разные от 8 -16 Гигабайт до 8 — 16 Терабайт. В одном терабайте содержится 1024 гигабайта.

Оптический привод

С помощью оптического привода можно записывать и читать диски с информацией.

Приводы бывают CD-ROM, DVD-ROM и BD-ROM.

Подробнее об оптических приводах и аудио форматах можете посмотреть в статье как записать музыку на диск.

Флопик

Это гибкий носитель на магнитном диске FDD. Флопик читает и записывает дискеты. Сейчас ими уже почти никто не пользуется, возможно только некоторые банки. На одной такой дискете помещается 1.44 Мегабайта.

Картридер

Картридер — это вспомогательное устройство, с помощью которого можно просмотреть или записать данные на маленьких флешках Compact Flash, Memory Stick, SD Card, Micro SD, SDXC, SDHC от сотовых телефонов, фотоаппаратов и подобной техники. Они бывают как внутренние в системном блоке, так и внешние, которые можно подсоединить к компьютеру через USB.

Разъемы периферийных устройств

К нашему компьютеру можно подключать различные периферийные устройства такие как клавиатура, мышь, веб-камера, флешка принтер и так далее. Существуют следующие типы разъемов LPT, COM и USB.

На сегодняшний день почти все подобные устройства подключаются к компьютеру через многофункциональный разъем USB, который можно найти сзади и спереди системного блока.

Системы охлаждения и вентиляции

В компьютере может находиться от двух и более вентиляторов (кулеров). Все зависит от корпуса и комплектующих вашего компьютера.

Первый кулер расположен над центральным процессором и охлаждает его по мере нагрева.

Второй вентилятор стоит в блоке питания, в зависимости от его мощности, кулер может располагаться как сзади небольшой, так и снизу чуть побольше.

В некоторых корпусах установлены родные кулера на заводе изготовители, их можно найти на задней стенке корпуса. Если их нет, то можно купить в любом компьютерном магазине, они недорого стоят.

На дорогих системных платах стоят небольшие вентиляторы, которые охлаждают северный или южный мост материнки. Это большие микросхемы (микрочипы) на материнской плате, сверху которых иногда можно встретить небольшой железный радиатор охлаждения.

На моей материнской плате не предусмотрено дополнительных кулеров, но у меня иногда очень сильно нагревается северный мост. Для того чтобы его охлаждать, я купил небольшой вентилятор и пристроил его на радиатор своего северного моста.

У всех более-менее нормальных видеокартах должен стоять хотя бы один кулер охлаждения. Если у вас хорошая видеокарта, то таких вентиляторов может быть несколько или даже три. У меня средняя видеокарта с одним кулером.

Охлаждение HDD

Реже всего можно встретить системы охлаждения на жестких дисках. Для чего они нужны, спросите вы меня. Если у вас нагревается жесткий диск, то все процессы, которые происходят внутри него замедляются, что может привести к зависанию или неправильной работе вашего компьютера.

Оптимальная температура работы HDD 25 — 35 градусов Цельсия. Если температура поднимается выше, срок службы диска уменьшается. Продаются специальные крепления с одним или двумя маленькими вентиляторами. Прикручиваете их к своему жесткому диску и вуаля.

Проблемы повышенных температур в основном испытывают жесткие диски, которые расположены в ноутбуках. Из-за недостаточного пространства для вентиляции воздуха и системы охлаждения, температура поднимается, что отрицательно сказывается на сроке его службы. Для того, чтобы этого избежать, рекомендую делать профилактику от пыли как минимум один раз в год, не только ноутбука, но и персонального компьютера.

Устройство компьютера изнутри, системный блок в 3D | Moicom.ru

Ну вот в принципе и весь краткий обзор устройство компьютера, а именно системного блока.

Итоги

Сегодня мы с вами подробного поговорили про устройство компьютера системного блока. Надеюсь вам было интересно. В следующей части я расскажу про устройство компьютера — периферийные устройства. Чтобы не пропустить важную информацию подписывайтесь на мои рассылки.

Возможно у вас появились или возникли вопросы, связанные с устройством компьютера системного блока, можете задавать их ниже в комментариях к этой статье, а так же воспользоваться формой обратной связи со мной.

Благодарю вас что читаете меня в Твиттере.

Оставайтесь на связи — мой канал You Tube.

Если приведенная выше информация оказалась для вас полезной, тогда рекомендую подписаться на обновления моего блога, чтобы всегда быть в курсе свежей и актуальной информации по настройке и ремонту вашего компьютера.

Не забудьте поделиться этой информацией с вашими знакомыми и друзьями. Нажмите на социальные кнопки — поблагодарите автора.

С уважением, Дмитрий Сергеев 2 апреля 2013

Навигация по блогу

Вы можете поделиться своим мнением, или у вас есть что добавить, обязательно оставьте свой комментарий.

Прошу поделитесь ссылками в социальных сетях.

Получайте новые выпуски на почту

moicom.ru

Устройство персонального компьютера

Мы очень часто начинаем день с того, что садимся за компьютер и уже оторваться от него не можем… А задумывались ли Вы о том, какого устройство персонального компьютера?

Давайте сегодня об этом и поговорим. Я решила этой статьей начать новую рубрику — Изучаем компьютер. Думаю, что любому пользователю эта информация будет интересна.

Начнем с того, что само слово — компьютер, (англ. computer, от лат. computo — считаю) английское. И в переводе оно означает «вычислитель». И именно так и задумывался компьютер, техникой, которая будет производить очень быстро всевозможные и очень сложные вычисления. Если обратиться к истории, то первый компьютер, именно как вычислитель, был создан за 5000 лет до нашей эры, когда научились перекладывать зернышки из одной коробочки в другую.

В современном понимании, эту технику начали разрабатывать в 40-х годах прошлого века. А вот уже как персональный компьютер, именно в России, он появился с 1985 года. Персональный — значит предназначенный для работы на нем одного человека.

Кто имеет водительские права знает, что участником дорожного движения является как водитель, так и пешеход… Так вот участников «компьютерного процесса» — трое.

1. Hardware  (железо) — собственно сам компьютер, его физическая составляющая.

2. Software — программное обеспечение, которое установлено на «железо» компьютера.

3. User — пользователь, это мы с Вами, те, кто использует и «железо» и программы, установленные на него.

Сегодня речь пойдет о Hardware, о «железе»… Для полноты восприятия, разбираться будем на примере стационарного компьютера.

Как мы его видим? На столе стоит монитор, клавиатура, мышь, аудиоколонки. Под столом, или на нижней полке компьютерного стола — системный блок. Мы видим часто, что внешний вид системного блока у Вашего соседа, отличается от внешнего вида блока Вашего компьютера. Так же и мышка… И клавиатура…

Это все дизайнерские и маркетинговые «заманухи». Суть самого оборудования не меняется и  делится на две группы: Основные устройства и периферийные устройства.

Как видите, к основным устройствам относится процессор и оперативная память. И это «железо» находится внутри системного блока.
Периферийные устройства, практически все остальное, что стоит на столе. Но и эти устройства мы делим на две группы; Устройства ввода и устройства вывода.

Действительно, для того что бы дать определенное задание компьютеру, как вычислителю, нам надо с начало это задание ввести. Для этого мы используем такие устройства, как клавиатуру или мышь. А возможно и сканер, если необходимо ввести информацию с бумажного носителя.

Компьютер эту информацию получает, обрабатывает и выдает ответ, на устройства вывода — монитор или принтер. Все зависит от того, что Вы у него запросите. Конечно же весь процесс должен быть обеспечен определенным программным обеспечением. Так как без него компьютер и является, просто железом. Но о программах мы будем говорить позже…

Вы согласитесь со мной. что не у каждого дома стоят такие устройства вывода. как принтер. Или устройство ввода как сканер. Но обязательно есть в наличии системный блок. Вот без его компонентов наш компьютер работать не будет. Он не будет работать без центрального процессора и оперативной памяти. Процессор считает, и все эти вычисления хранятся в памяти… Плюс обязательно должен быть блок питания. Это «мозги» компьютера.

Все это закреплено и хранится в системном блоке. Системный блок — это просто коробка, в которой закрепляются все основные устройства и входы и выходы для подключения периферийных устройств.

Начинка персонального компьютера

Прежде чем поговорить о начинке компьютера, давайте вспомним, что продавец при покупке нами компьютера, обычно выдает информацию о быстродействии компьютера. Речь обычно идет о его производительности. Что под этим подразумевается? Это скорость обработки данных. Чем больше последовательных операций выполняется за единицу времени, тем выше производительность.

Что бы производительность повысить, используются параллельные действия за счет многоядерности компьютера. Если у Вашего компьютера установлено два ядра, значит скорость обработки последовательных операций увеличивается в два раза. Три — в три… итак далее…

Теперь немного о компонентах компьютера. Сердцем компьютера является системная материнская плата и центральный процессор. Именно они занимаются всеми вычислениями. Материнская плата — это основное устройство каждого компьютера. Она управляет всеми процессами и оборудованием, как внешним, так и внутренним и обеспечивает связь между ними.

Связь между всеми компонентами осуществляется посредством шин. Это  такая паутина, которая нанесена на материнскую плату и внешне не видна. Это набор метализированных дорожек, по которым передается информация в виде электрических сигналов. Схематично это выглядит приблизительно так.



А вот на практике все подсоединения и расположение устройств внутри системного блока, обычно выглядят так:



Еще один компонент — жесткий диск. Он является энергонезависимым устройством. Это значит, что при отключении источника питания вся информация на нем сохраняется. Именно в нем уложены все программы и операционная система. Но об этом поговорим позже… На надо понять, что если информация жесткого диска утрачена, значит программное обеспечение надо устанавливать заново. И все то, что Вы создавали и хранили на своем диске просто пропадет.

Вся память делится на Внутреннюю основную — ОЗУ — оперативное запоминающее устройство, и ПЗУ — постоянное запоминающее устройство.
Внешняя память — это периферическое оборудование

Это оборудование надо подключать к системному блоку.



Когда системный блок закрыт крышкой, то все выходы и входы на ней расположены таким образом:



Итак, подведем итог.

Компьютер это набор всевозможных «умных» плат и устройств, который не будет работать в качестве вычислителя, пока не будет обеспечен определенными программами.

Основная схема работы такова:

Через устройства ввода, пользователем,  формируется задача, которую выполняет «мозг» компьютера и через устройство вывода предоставляет ее решение.

Как видите, со стороны кажется, что все довольно просто…

altacademic.ru

Устройство компьютера и его обслуживание

Конструктивные особенности ноутбуков вынуждают пользователей работать в близости от основных тепловыделяющих элементов системы. Даже если пользователь не держит ноутбук на коленях, то может почувствовать непривычный нагрев пальцами, набирая текст или пользуясь тачпадом. Комплектующие ноутбука нагреваются при работе, это естественный физический процесс, при этом необходима система отвода тепла, чтобы температура оставалась в пределах нормы и не […]

При настройке компьютера нередко можно услышать совет обратиться к BIOS системы. Правда, при этом почему-то забывают описать процедуру, как туда войти. А ведь не каждый пользователь знает, как это сделать, особенно если речь идет о начинающем юзере. Да и у опытных людей иногда возникают проблемы с входом в БИОС на отдельных компьютерах или ноутбуках. Что […]

Покупая персональный компьютер для дома или офиса, главное – подобрать грамотно жесткий диск. Покупателю, решившему приобрести компьютер, не помешает несколько советов. Любой жесткий диск состоит из платы и гермоблока с элементами электроники. Гермоблок содержит в себе все элементы механики, а на плате установлена электроника. Эти устройства отвечают за управление и контроль работы жесткого диска, не […]

Термин «сокет» представляет собой пассивную часть параметров процессора, но в то же время является важным показателем при сборке системы. В этом материале будет разобрано понятие сокет, а также будут приведены примеры популярных из них для процессоров от Intel и AMD. Что представляет собой сокет? Простыми словами, сокетом является небольшой разъём на материнской плате, где впоследствии […]

Под понятием «компьютер» подразумевается именно системный блок, без монитора. В корпусе системного блока размещены главные составляющие ПК: материнская плата с процессором, видеокартой и оперативной памятью, жесткие диски, привод оптических дисков и (или) универсальный кардридер, для работы с основными типами карт памяти, блок питания, системы процессорного и корпусного отвода тепла (радиаторы, вентиляторы) и другое. [contents Надо […]

www.pc-school.ru
