Схема опрессовки интернет кабеля из 4-х жил и необходимый инструмент для обжима

Витая пара — это кабель, состоящий из двух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Каждая пара имеет свой номер, название и промаркирована цветом. Например, если один проводок коричневый, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.

Витая пара из двух проводников

Почему витую пару нужно обжимать

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Займы

Подбор кредита

Дебетовые карты

Кредитные карты

Счет РКО

Рефинансир
ование

Осаго

Ипотека

Вклады

Инвестиции

Обжим (распиновку) витой пары производят по ряду причин:

• Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
• Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

• расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
• пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Важно! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит в секунду). Эксперты рекомендуют использовать его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.

Правила обжима витой пары четыре жилы

Обжимка витой пары 4 жилы для интернета проводится после того, как кабель обрезан и освобождён от внешней изоляции. За неимением кримпера можно воспользоваться монтажным ножом или бокорезами. Места срезов проводков должны находиться на одном уровне относительно друг друга и внешнего изоляционного покрытия.

Монтаж витой пары жилы по стандарту EIA/TIA-568B

На следующем этапе пары проводков отделяют друг от друга — расплетают и выравнивают, а затем располагают согласно одному из стандартов. Специалисты советуют придерживаться стандарта EIA/TIA-568B как наиболее популярного. Обрезанные и выпрямленные проводники помещают вовнутрь коннектора.

Важно! Изоляцию удаляют с помощью клещей или канцелярского ножа, так, чтобы проводники оголились максимум на полтора сантиметра.

Расположив последний пластмассовой защёлкой книзу, проводники зажимают большим и указательным (средним) пальцами, медленно вставляют в разъём коннектора и распределяют по всей его ширине. Прежде чем вставить коннектор в гнездо обжимного прибора, необходимо убедиться, что первоначальное положение проводников относительно друг друга не изменилось и все до одного упираются в перегородку.

Подключение электронных устройств к сети Internet осуществляется с помощью двух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для изготовления 4-жильных витых пар используют проводники 5-й категории.

Цветовая гамма маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

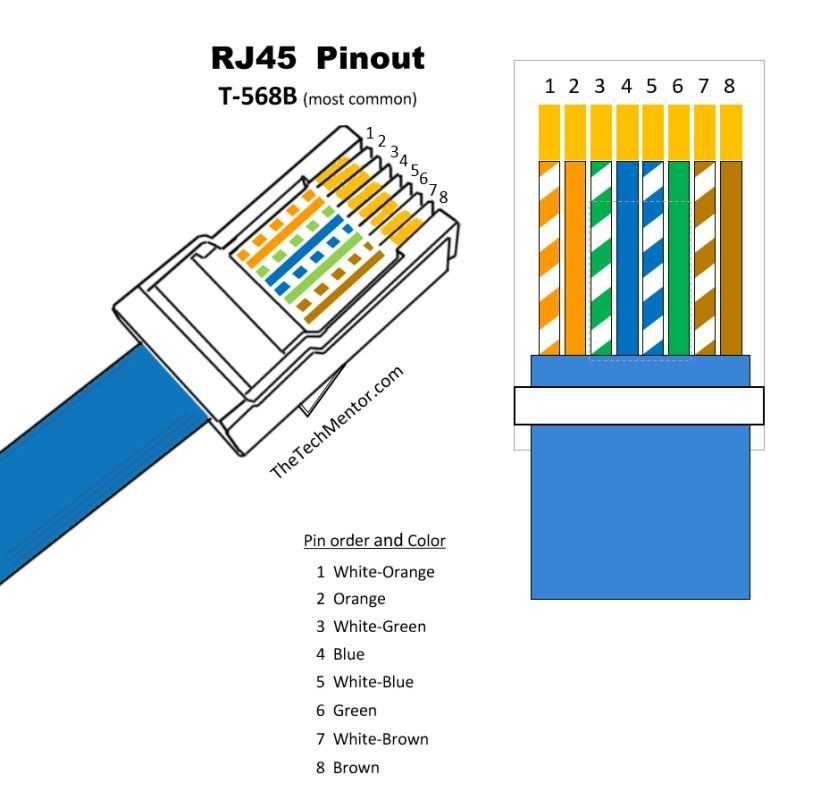

Схема разводки проводников

Иногда вместо бело-зелёного и зелёного проводков используются бело-синий и синий, а вместо оранжевого и бело-оранжевого — коричневый и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, задействуют все проводники (4 пары), то для обеспечения мегабитной связи достаточно подключить 2 пары или, другими словами, 4-жильный кабель.

Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и пятый проводники для монтажа 4-жильного кабеля не используют.

Прямой и перекрестный обжим

Для подключения квартиры или дома к сети используют коммутационные шнуры двух видов, каждый из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды задействуют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором однообразно, по схеме Т568А или Т568В.

Посредством перекрестных или кроссовых патч-кордов соединяют однотипные электронные устройства. Чтобы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго применяют схему Т568В.

Обратите внимание! При прямом обжиме оба конца провода обжимают одним и тем же способом. Перекрёстный обжим подразумевает работу в соответствии с обоими общепринятыми стандартами.

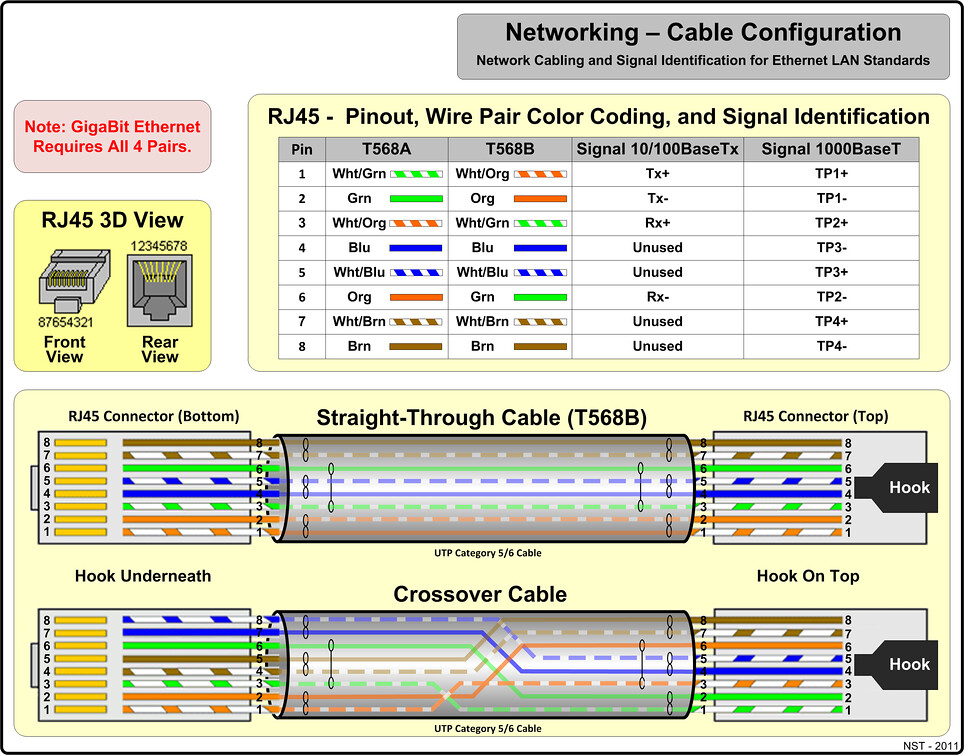

Схемы обжима витой пары

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».

Как соединить 4 жильный и 8 жильный интернет-кабель

Соединение двух разнотипных проводов пройдёт успешно, если под рукой у мастера есть специальное оборудование. Наиболее удобным и простым считается стыковка проводов посредством проходного соединителя и обычного канцелярского ножа.

Сначала мастер, вооружившись ножиком, заклёпывает кабель из 8 жил, а затем, с противоположной стороны, монтирует 4-жильный кабель. При этом важно следить, чтобы цвета проводников, с помощью которого оба патч-корда соединены, соответствовали по цвету и маркировочной букве.

Важно! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — либо зелёным, либо другим цветом. Например, если вместо зелёного использован синий маркер, подключение 8-жильного кабеля следует производить через пару, отмеченную зелёным маркером.

Проходной соединитель для 8-жильного и 4-жильного кабеля

Инструменты и принадлежности

Обжим производится с помощью следующих принадлежностей:

• кабеля витая пара необходимой длины;
• коннекторов RJ-45 или 8P8C;
• стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
• кримпера (обжимных клещей).

Эксперты советуют выбирать инструмент помассивнее, так как лёгкий кримпер недолговечен. Также стоит обратить внимание на половинки пресса — они не должны быть смещены или искривлены.

Как обжать интернет кабель 4 жилы при помощи кримпера

Инструмент понадобится мастеру после того, как проводники будут вставлены в коннектор. Расположив конструкцию в соответствующем гнезде кримпера, мастер смыкает рукоятки до появления характерного хруста.

После обжатия необходимо проверить кабель на работоспособность, подсоединив его к оборудованию, используемому для сопряжения компьютера с сетью. Если кабель смонтирован правильно, в области уведомлений засветится соответствующий индикатор.

Обжим без специализированного инструмента

За неимением специального инструмента обжим можно произвести с помощью плоской отвёртки. Человеку, выбравшему этот способ, понадобится несколько коннекторов, на тот случай, если он не рассчитает силу нажима. Обжать провод вручную, без использования подручных средств, невозможно.

Если мастер малоопытен и не знает, как правильно обжать кабель для интернета 4 жилы, ему пригодится самообжимающийся коннектор. Воспользовавшись прибором, он самостоятельно оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, предназначенными для фиксации кабеля.

Как проверить качество обжима

Прежде чем включить самодельный провод в розетку, его нужно проверить на работоспособность. Выполнить проверку можно с помощью стрелочного тестера, мультиметра или прибора, предназначенного для измерения напряжения, сопротивления и мощности тока.

Тестер для проверки качества обжима 4-жильной витой пары

Тестер, по сравнению с другими инструментами, имеет явные преимущества:

• во время проверки не нужно освобождать провод от внешней изоляции и зачищать проводники;
• на выявление обрывов, распайки, замыканий и неправильного обжатия уходит несколько мгновений.

Наличие мультиметра, при условии, что оба конца провода можно свести вместе, позволяет провести тестирование жил по цветовым маркерам, а затем выяснить, есть ли сопротивление между щупами, другими словами, произойдёт ли короткое замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с противоположной стороны.

Обратите внимание! При отсутствии возможности свести концы проводников, от неработающего кабеля отрезают коннектор и, зачистив жилы на одном конце, соединяют их между собой, после чего мультиметром прощупывают каждую витую пару на другом конце.

Альтернативный способ проверки витой пары

Жилы на одном конце провода зачищают на 5-сантиметровую длину и окунают в стеклянную (пластиковую) ёмкость, наполненную тёплой и очень солёной водой. Затем на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обычную или извлечённую из материнской платы).

Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белые пузырьки), а на положительном — хлора (жёлтые пузырьки).

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Последнее обновление — 10 июля 2022 в 07:59

Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке



Содержание:

			Обжим витой пары с использованием коннектора RJ-45 по схеме 4 и 8 жил
			Подключение витой пары к компьютерной розетке Legrand с винтовым механизмом
			Проверка и тестирование витой пары с помощью конcольной команды PING и с применением LAN-тестера



---



Обжим витой пары с использованием коннектора RJ-45



Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер).  Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12



Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток



Пара коннекторов RJ-45 категории 5E



Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр



В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию



Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов



Изогните провод для увеличения надреза



Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием



Капроновую нить (если она есть) обрежьте ножом или кримпером



Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

• — бело-зелёная
• — зелёная
• — бело-оранжевая
• — синяя
• — бело-синяя
• — оранжевая
• — бело-коричневая
• — коричневая

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля



Проверьте себя ещё раз:



Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил). В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»



Жилы необходимо обрезать, чтобы их длина была одинаковой:



После обрезки получим аккуратные края



Теперь вставьте жилы в коннектор, после чего сразу же еще раз проверьте цвета — не перепутались ли они в процессе вставки

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (здесь, естественно, схема идёт снизу вверх)



В случае четырёх жил следует расположить их в коннекторе следующим образом:

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — пусто
• — пусто
• — зелёная
• — пусто
• — пусто



После проверки вставьте кабель до упора, чтобы (1) все восемь (или четыре) жил упёрлись в край коннектора под медными контактами и (

2) край изоляции кабеля находился глубже фиксатора



Теперь вставьте коннектор в гнездо кримпера до упора



Произведите довольно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу



Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию



Если делаете обычный Ethernet-удлинитель, то проведите такую же процедуру для другой стороны кабеля, после чего проверьте его, подключив компьютер или ноутбук к LAN-порту вашего роутера



---



Подключение компьютерной розетки Legrand с винтовым механизмом



В случае подключения компьютерной розетки обратная сторона кабеля, скорее всего, обжата коннектором RJ-45, поэтому проверьте схему на обратной стороне кабеля.

При необходимости проведите его обжим

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах



Сзади видим винтовой механизм со схемой подключения



Для подключения будем использовать схему «B»



Вы можете подключить розетку и по схеме «A», но в этом случае проверьте, чтобы коннектор с обратной стороны кабеля также был обжат по схеме»A»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор



Схема нарисована на обеих сторонах начинки



Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы



Чтобы увеличить надрез, изогните изоляцию



Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала



Вставьте кабель в начинку розетки со стороны пластикового винта



Распрямите все жилы пальцами, чтобы было удобно ими манипулировать



Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой



Потом бело-оранжевая



Затем, коричневую и бело-коричневую



Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами



Проверьте ещё раз цвета, чтобы они соответствовали схеме.

Теперь наденьте винтовой механизм на основание розетки (но не до конца)



Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления



Обратите внимание — винт должен быть повёрнут до самой фиксации



Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии



---



Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера



После обжима проверим качество обжима и целостность патчкорда

Первый способ

— проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте соединение VPN, если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга



Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.



Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES



Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»



Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по схеме 4 жилы — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз  обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс  обжима с самого начала

Различные цвета кабелей и их использование: полное руководство

Вы когда-нибудь пытались устранить неполадки в сети и были поражены радужным ассортиментом шнуров и кабелей? Вы не будете одиноки, если скажете, что разнообразие цветов кабеля немного пугает. Настройка проводной сети может быть сложной задачей, поэтому, когда в смесь добавляются цвета, они обязательно бросят вас в тупик.

Хотя значение цветов различается в зависимости от отрасли, к счастью, существуют определенные последовательности, на которые следует опираться, когда речь идет о различных цветах кабелей и их использовании. В этом полном руководстве CableWholesale подробно рассказывает о различных цветах кабелей, их значениях и их обычном использовании. Прочитав это руководство, вы получите более полное представление об этом радужном ассортименте.

Каковы стандарты цветов кабелей?

Некоторые учреждения, такие как Всемирная торговая ассоциация и Институт инженеров по электротехнике и радиоэлектронике (IEEE), предлагают рекомендации по стандартизации, но не существует единого универсального стандарта для цветов кабелей. В большинстве существующих стандартов также отсутствуют сведения о конкретных цветах кабелей и их функциях.

Цвета кабелей чаще всего различаются в зависимости от даты их выпуска, отрасли, для которой они предназначены, и страны, в которой они выпущены. Например, фиолетовый кабель начала 2010-х годов в США может сильно отличаться от фиолетового провода, производимого в Великобритании сегодня.

Благодаря самоотверженности и руководству различных технических ассоциаций, таких как Ассоциация телекоммуникационной промышленности (TIA), Министерство обороны (DoD) и IEEE, возможно, однажды у нас появится общепризнанный стандарт для цветов кабелей. Пока мы этого не сделаем, CableWholesale предлагает другие варианты согласованности шнуров.

Что означают разные цвета кабелей Ethernet?

Как уже было сказано, в настоящее время в кабелях нет священного Грааля стандартов цвета. Однако есть несколько общепринятых цветовых кодов, которые может принять ваша сеть. Ни один цвет не делает кабель лучше или быстрее другого — он просто отличает его.

Какого цвета должен быть кабель Ethernet?

Это зависит от ваших потребностей! Вы найдете кабель Ethernet каждой категории (Cat5, Cat5e, Cat6, Cat6a) в широком ассортименте оттенков.

Поскольку вы можете найти кабели разного цвета, выполняющие одну и ту же функцию, важно использовать несколько цветов. Для сети, в которой требуются кабели с различными функциями, разные цвета кабелей помогают определить конкретную функцию каждого кабеля. Как вы увидите, выбрав CableWholesale только кабели для пленумов категории 6, вы можете настроить цветовой ассортимент своей сети в соответствии со своими предпочтениями.

Чаще всего электромонтажные компании производят синие, зеленые, серые, белые, желтые и оранжевые кабели. Наружные кабели чаще всего имеют черную водонепроницаемую оболочку, чтобы противостоять внешним воздействиям.

Можно ли использовать цветовой код Ethernet-кабеля с различными цветовыми вариантами?

Хотя применение цвета кабеля в одной отрасли может отличаться от применения в другой, существуют некоторые последовательности, на которые мы можем положиться, чтобы различать разные цвета кабелей и их использование. Вот некоторые распространенные цветовые коды, которые в промышленности применяются для различных нужд кабелей.

Соответствие цветов кабелей Ethernet

Несмотря на то, что не существует всеобъемлющего кода для кабелей Ethernet, следующие цвета имеют некоторые общие черты в разных отраслях. Это:

• Серый Ethernet: Чаще всего серые кабели служат стандартным кабелем для подключения. Вы, вероятно, найдете множество серых проводов в жилых или коммерческих помещениях.
• Зеленый Ethernet: Зеленый обычно обозначает перекрестное соединение. Перекрестные соединения обеспечивают связь между несколькими разными компьютерами или устройствами в одной сети, физически соединяя их друг с другом.
• Синий Ethernet: синие кабели в основном используются для подключения к терминальному серверу. Кабели терминального сервера будут соединять несколько систем в одну локальную сеть (LAN). Возможности подключения к терминальному серверу исключают необходимость в каком-либо сетевом интерфейсе.
• Желтый Ethernet: для подключения Power over Ethernet (POE) часто используются желтые кабели. Поскольку кабели POE обеспечивают ток мощностью 30 Вт, IEEE посчитал особенно важным выбрать цвет, чтобы лучше всего классифицировать эту функцию. Поэтому, если вы когда-нибудь будете иметь дело с ярко-желтым шнуром, будьте осторожны с любым активным электрическим током.

Американский национальный институт стандартов (ANSI) поручил TIA разработать такие стандарты для кабелей. В то время как стандарты TIA общеприняты в производстве кабелей, производители техники не обязаны их соблюдать, оставляя нам широкий выбор цветов и значений кабелей.

Цветовой код и стандарты соединительных кабелей

Популярный цветовой код соединительных кабелей выглядит следующим образом. Цвет относится к куртке из патч-корда.

• Серый: стандартные сетевые соединения
• Черный: используется как общий цвет по умолчанию
• Фиолетовый: цифровые соединения без Ethernet
• Синий: подключения к терминальному серверу
• Зеленый: перекрестное соединение
• Желтый: соединение POE
• Оранжевый: без Ethernet, аналоговые соединения
• Розовый: дополнительная цветовая опция для любой функции
• Красный: IP-камеры
• Белый: дополнительная цветовая опция для любой функции

Как видите, на выбор предлагается множество цветов куртки. Главное, что вы должны иметь в виду при расширении вашей сети, — это согласованность. Назначение определенных цветов для конкретных функций и их соблюдение для всей системы упростит техническое обслуживание и устранение неполадок.

Цветовой код сетевого кабеля

Административный стандарт телекоммуникационной инфраструктуры коммерческих зданий (ANSI/TIA/EIA-606-A)

Этот стандарт был введен в действие ANSI/TIA. В нем подробно рассматриваются лучшие подходы к идентификации и маркировке кабелей. Цветовой код стандарта включает следующие рекомендации по цветовому коду.

• Фиолетовый: заделка кабелей, подключенных к обычным устройствам, таким как компьютеры или локальные сети
• Синий: завершение телекоммуникационных сред (вы часто найдете это в комнате кабельного оборудования, а не в телекоммуникационной розетке)
• Зеленый: используются для классификации перекрестного соединения, которое напрямую соединяет разные компьютеры или устройства.
• Желтый: заделка сигнализаций, охранных и других различных цепей
• Оранжевый: точка разграничения или окончание центрального офиса
• Красный: терминация телефонных систем
• Белый: магистральный кабель первого уровня
• Серый: магистральный кабель второго уровня

Создание вашей сети Различные цвета кабелей

Более 16 лет компания CableWholesale занимается разработкой и производством сетевых кабелей с максимальным потенциалом производительности, качества и безопасности. Если вы ищете место, где можно начать свои начинания с проводной сетью, начните с нас. Мы поставляем кабельные аксессуары для улучшения управления проводами, а также широкий ассортимент кабелей оптом по выгодной цене. Мы будем рады предоставить виртуальную техническую помощь по любому из наших продуктов, чтобы вы были довольны настройкой сети. Свяжитесь с нами сегодня, чтобы узнать больше о нашем обширном ассортименте и впечатляющей гарантии от одного из наших технических представителей.

Инструкции по подключению к сети

РАЗЪЕМ RJ-11 (ТЕЛЕФОН)



На рис. 1 показана схема подключения разъема RJ-11 со стороны вилки. Схема показана с «зажимом-крючком» на нижней стороне. Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только четыре средних контакта. Домашняя телефонная проводка POTS (обычная старая телефонная служба) обычно состоит из двух пар проводов, предназначенных для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Обратите внимание, что телефонные системы для предприятий могут быть подключены по-разному.

---

РАЗЪЕМ RJ-45 (ДАННЫЕ)



На рис. 2 показана схема подключения разъема RJ-45 со стороны вилки в соответствии со стандартами T-568B. Стандарт Т-568Б является наиболее используемым. Схема подключения показана с «зажимом-крючком» на нижней стороне. Настенная розетка может быть подключена в другой последовательности, потому что провода могут пересекаться внутри розетки. Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. При подключении штекера или вилки RJ-45 помните, что «скручивание» должно располагаться как можно ближе к розетке (гнездо или вилка). Это обеспечит соответствие стандартам проводки Ethernet.

СПЕЦИФИКАЦИЯ Т-568Б



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/оранжевый	2	Передача данных +
2	оранжевый	2	Передача данных —
3	белый/ зеленый	3	Получение данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	зеленый	3	Получение данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



(Четные номера контактов всегда сплошные. Нечетные номера контактов — белые/полосатые.)

Только для справки, в приведенной ниже таблице показана схема подключения в соответствии со стандартами T-568A. Обязательно придерживайтесь ЛИБО стандарта T-568B или T-568A. Не смешивайте различные спецификации электропроводки в рамках одной и той же электропроводки.









СПЕЦИФИКАЦИЯ Т-568А



PIN-код №	ЦВЕТ	ПАРА #	ИМЯ
1	белый/зеленый	3	Получение данных +
2	зеленый	3	Получение данных —
3	белый/оранжевый	2	Передача данных +
4	синий	1	не используется
5	белый/ синий	1	не используется
6	оранжевый	2	Передача данных —
7	белый/ коричневый	4	не используется
8	коричневый	4	не используется



КРОССОВЕРНЫЙ КАБЕЛЬ



В некоторых приложениях может потребоваться перекрестный кабель. Чаще всего перекрестный кабель используется для соединения двух концентраторов. Перекрестный кабель «пересекает» передачу и прием данных. Контакты 1 и 3 перекрещиваются, а контакты 2 и 6 перекрещиваются. Чтобы построить кабель CROSSOVER, просто подключите одну сторону в соответствии со спецификацией T-568 9.0110 B , а другую сторону проволокой согласно T-568 A .

---

БЛОК 110 / БЛОК 66 РАЗБИВКА



Пробивки выполняются парами по порядку, сначала белополосный провод, затем цветной.

• Пара 1 белый/синий — синий
• Пара 2 белый/оранжевый — оранжевый
• Пара 3 белый/зеленый — Зеленый
• Пара 4 белый/коричневый – Коричневый

Обязательно приобретите универсальный инструмент, который отрезает, зачищает и заделывает концы кабелей RJ11 и RJ45.
