Коммуникационное оборудование: виды, назначение, характеристики

Современный мир развитых технологий даже не представляется без коммуникационного оборудования. Потому что практически в каждом доме, офисе, на предприятии, учебном заведении есть компьютер или даже несколько, а значит, и интернет, а как следствие, и сеть.

Ведь главной функцией коммуникационного оборудования является принятие, иногда обработка и передача данных на расстояние (от нескольких сантиметров до нескольких тысяч километров).

Еще раньше очень распространенными разновидностями таких устройств служили: проводной телефон, телеграф… Чуть позже факс.

Научно-техническое определение и виды оборудования

Коммуникационное оборудование – это специальные устройства, которые осуществляют передачу каких-либо данных по определенным линиям, называющимся линиями связи (кабель, коммутатор и другие).

Наиболее распространенные их разновидности – это оптоволоконный кабель, витая пара, коаксиальный кабель.

Каковы же виды коммуникационного оборудования?

  1. Оборудование данных или терминальное.
  2. Сетевое оборудование.
  3. Оборудование линии связи.

Расшифровка каждого вида

Все представители каждого вида могут также назваться техническими средствами коммуникационного оборудования.

Оборудование данных – это устройства, преобразующие информацию пользователя в данные, предназначенные для передачи их по линии связи, и осуществляющие обратное преобразование. К этому виду устройств относятся персональные компьютеры, а также большая электронно-вычислительная машина, устройство сбора данных, кассовый аппарат и другие терминальные приспособления.

Сетевое коммуникационное оборудование – это техника, которая необходима для того, чтобы компьютерные сети работали. Наиболее яркими представителями этого вида являются: коммутатор, патч-панель, маршрутизатор, концентратор, сетевой адаптер, репитер и другие. Бывает такое оборудование двух основных типов: активное и пассивное.

Оборудование линии связи – это устройства, преобразующие данные, которые сформированы специальным шифрующим прибором в сигнал, передающийся по этим линиям и выполняющий обратное преобразование. Наиболее узнаваемым и ярким представителем этого оборудования является модем.

Активное сетевое оборудование

Это устройства, содержащие электронные схемы, которые работают от электрических сетей (или других подобных источников). Эти приборы выполняют функцию усиления и преобразования сигнала в другие.

В такое оборудование уже изначально заложена способность обрабатывать сигналы по специальным алгоритмам. А именно: эти устройства не только улавливают и передают сигналы, но и обрабатывают данную им техническую информацию, перенаправляя и распределяя поступающие к ним потоки соответственно встроенным в память оборудования алгоритмам.

В составе оборудования: сетевой адаптер, репитер (повторяет сигнал с целью увеличения длины его распространения), концентратор (еще называется многопортовый репитер), коммутатор (прибор, у которого несколько портов), маршрутизатор (тот же роутер), ретранслятор, медиаконвертер, сетевой трансивер (для преобразования интерфейса передачи информации).

Пассивное сетевое оборудование

Пассивным называют такое оборудование, которое применяется для распределения, а также снижения уровня сигнала. Оно работает без питания от электрической сети или другого подобного источника.

Наиболее яркими представителями этого вида оборудования являются:

  • кабельная система;
  • оборудование трассы для кабелей.

Локальные сети

Коммуникационное оборудование локальных сетей – это оборудование, которое служит для взаимного объединения устройств в единую сеть. А необходимо это для создания и связи множества сетей или подсетей.

Оборудование, которое используется в них, применяется и для подключения отдельного узла, и для связи большого их количества между собой.

Очень хорошо знакомый каждому вид локальной сети – это компьютерная, которая представляет собой набор машин, соединенных между собой и снабженных специальными программами, предоставляющим пользователям сети возможность доступа ко всем данным этих компьютеров.

Локальные сети — это системы, распространение сигнала которых осуществляется в радиусе до 3 километров. Бывает сеть отделов, корпоративная (если в одном здании), внутри учебного заведения, а также домашняя.

Есть также городские сети (в радиусе крупного города) и глобальные (распространение сигнала на территории города, региона, страны). Но они уже не являются локальными.

Корпоративная сеть

Очень распространенной в настоящее время локальной сетью является корпоративная, которая объединяет системы, находящиеся на всей территории предприятия. Количество рабочих мест – сто и более.

Если же подразделения организации находятся на большом расстоянии друг от друга, тогда применяют технологии глобальной сети.

В корпоративной сети, как правило, достаточно высокие требования к надежности и производительности.

Взаимодействие компонентов компьютерной системы происходит согласно схемам, которые могут несколько отличаться друг от друга.

Кроме этого, есть такие составляющие подобной сети:

  1. Компьютеры, подключенные к системе, именуются станциями или узлами.
  2. Наличие сетевого адаптера – устройства для подключения к системной шине компьютера и обеспечивающего прием, а также передачу информации по линии связи.
  3. Витая пара, которая состоит из нескольких перекрученных жил медного провода.
  4. Коаксиальный кабель состоит из покрытого изоляцией медного провода, изолирующей оплетки, наружной оболочки (он может, в отличие от витой пары, передавать информацию на более дальние расстояния).
  5. Оптоволоконный кабель (через него сигнал проходит лучше всего).
  6. Компьютеры, которые предназначены для того, чтобы обслуживать другие компьютеры, называются серверами.
  7. Те же, что обращаются с запросами к ресурсной базе других компьютеров, имеют название узел-клиенты.
  8. Если же один компьютер совмещает в себе одном оба предназначения, то он называется одноранговым узлом.

Принципы выстраивания компьютерной сети

Топологии сетей – это схемы соединения физических составляющих, которые обусловлены логической структурой самой сети.

Бывает:

  • полносвязная;
  • ячеистая;
  • типа «звезда»;
  • «общая шина»;
  • кольцевая;
  • древовидная.

При полносвязной топологии сети каждая машина непосредственно связана с остальными.

Ячеистая – это когда из полносвязной убирается несколько возможных связей.

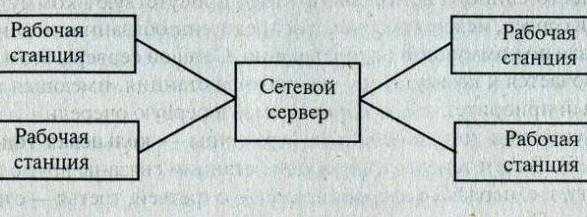

Топология типа «звезда» образуется, когда каждая отдельная машина подключена при помощи отдельного кабеля к общему центральному устройству.

Бывает «звезда» нескольких видов: с распределенным управлением и с центральным.

Технология «звезды»: все узлы подключаются к одному кабелю, имеющему 2 открытых конца. И только один узел в заданный момент времени имеет возможность посылать информацию. Сигнал распространяется в оба конца. При этом любой из узлов имеет возможность получить доступ к передаваемым данным. На концах шины устанавливаются такие специальные устройства – «терминаторы», которые подавляют сигнал.

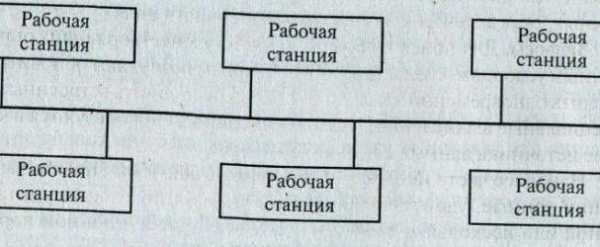

«Общая шина» — это также еще одна разновидность типа «звезда», когда центральным устройством является пассивный кабель.

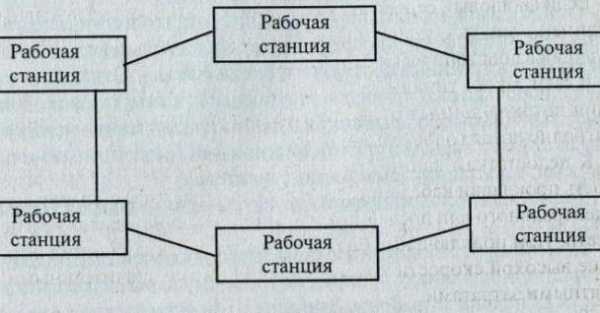

При кольцевой топологии информация передается от одной машине к другой – по кольцу.

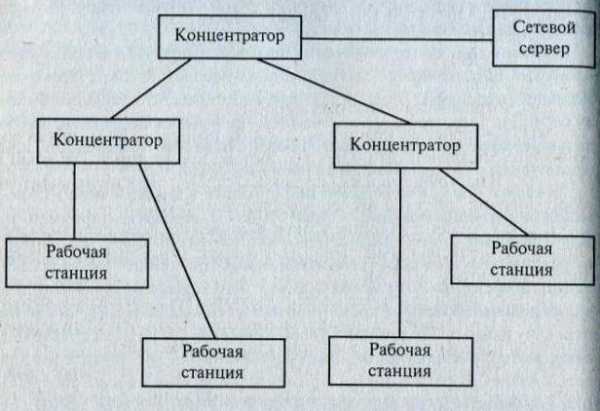

Самой непростой является древовидная топология, где корнем «дерева» является центральное устройство перенаправления. К нему подключается главный кабель. А уже к нему – несколько сетевых. Изменяется частота данных. Преобразование частот осуществляется в корне дерева.

Сетевая технология

Технологии передачи информации в сети осуществляются на основании свода правил и протоколов, регламентирующих адресацию сообщений и упаковку для передачи по сети.

Набор же этих протоколов, а также осуществляющих их программно-аппаратных средств, именуют сетевой технологией.

Усилители сотового сигнала

Человек в современной жизни даже не может уже себе представить день без мобильного или сотового телефона. Он помогает и в общении с близкими людьми, друзьями, и в работе. В общем, преимуществ большое количество.

Сотовая связь не везде может хорошо улавливаться телефоном. Особенно это касается отдаленных районов (пригородов).

А потому в таких местах представители связи устанавливают усилители сотового сигнала, что также относится к рассматриваемому в статье оборудованию для коммуникации.

Это определенная система, которая состоит из наружной антенны (прием и передача сигнала на базовую станцию), репитера (непосредственно усилителя), внутренней антенны (благодаря ей есть сигнал в помещении) и кабеля.

Резюме

Подведем итоги информационной статьи, которая, возможно, не так глубоко освещает тему того, что относится к коммуникационному оборудованию. Здесь отсутствуют более точные и специфические технические и технологические подробности.

А рассмотрены лишь самые базовые понятия и описаны основные технические средства компьютерных сетей, благодаря которым и осуществляется передача данных.

Всю же остальную, более глубинную информацию, касающуюся коммуникационного оборудования, можно уточнить в специализированной литературе.

fb.ru

Коммуникационное оборудование



Поиск Лекций




К коммуникационному оборудованию (сетевым устройствам) относятся специальные устройства для соединения линий связи, усиления сигнала, образования нужной сетевой топологии, адресной пересылки данных, защиты информации и т. д.

Пассивное коммуникационное оборудование — всевозможные соединители, разъемы, терминаторы (заглушки) и т. д. К активным оконечным сетевым устройствам относится сетевая карта (сетевой адаптер) и модем — устройства, соединяющие компьютер с линией связи. К активным промежуточным устройствам (на рис. 10 узлы, обозначенные символом «x») относятся:

o повторители и концентраторы — простейшие устройства для усиления сигнала и образования сетевых топологий «звезда» и «дерево»;

o мосты и коммутаторы — устройства с функциями концентраторов, дополнительно выполняющие коммутацию (соединение) между станцией-источником и станцией-приемником для увеличения эффективной пропускной способности сети;

o маршрутизаторы (роутеры) — сложные программируемые устройства, выполняющие функции маршрутизации — поиска оптимального пути прохождения данных, соединения сетей различных технологий.

Ранее маршрутизаторы часто называли шлюзами, теперь под шлюзом понимается специальный компьютер или аппаратное устройство на стыке двух сетей. Одной из функций шлюзов является перевод данных между сетями с отличающимися протоколами. Маршрутизация в шлюзах сводится только к соединению двух подсетей.

Межсетевой экран (брандмауэр) — это шлюз, фильтрующий трафик, поступающий в сеть, для борьбы с несанкционированным доступом из внешних по отношению к ней сетей.

Модель межсетевого взаимодействия ISO/OSI

Изложенный в данном пункте материал предназначен для более глубокого понимания процессов сетевого взаимодействия и является первой темой, изучаемой будущими разработчиками сетевого программного обеспечения, сетевым инженерами и системными администраторами.

Поскольку задача передачи информации на большие расстояния и между большим количеством станций сложнее проблемы ввода-вывода в отдельно стоящем компьютере, эта задача разбивается на отдельные подзадачи различного уровня. Процесс разбиения задачи на подзадачи называется её декомпозицией.

Международная Организация по Стандартам (International Standards Organization, ISO) разработала модель, которая определяет различные уровни взаимодействия систем, дает им стандартные имена и указывает, какую работу должен делать каждый уровень. Эта модель называется моделью взаимодействия открытых систем (Open System Interconnection, OSI) или моделью ISO/OSI.



Рис. 11 Модель взаимодействия открытых систем ISO/OSI.

Опишем кратко процесс передачи информации в компьютерных сетях, опираясь на модель OSI (рис. 11).

Уровни 1-2 — это, в основном, коммуникационное оборудование и их драйверы. Уровень 3 представлен маршрутизаторами и сетевым программным обеспечением. Уровни 4-7 — различные сетевые программы.

При появлении в Вычислительной системе 1 (ВС1) необходимости передачи информации по сети для Вычислительной системы 2 (ВС2) сетевая программа в ВС1 автоматически передает ее вниз по уровням, начиная с прикладного. Формат данных, правила их преобразования при переходе между двумя соседними уровнями называются интерфейсом.

При переходе на представительский уровень сообщение преобразуется другой служебной программой. К нему добавляется различная служебная информация в виде заголовков и иногда концевиков, содержащих, в числе прочего, информацию для контроля правильности доставки. Сообщение также может различным образом кодироваться. Затем сообщение передается программе сеансового уровня, на котором также происходит вложение сообщения в «конверт» из заголовка и концевика. Такой процесс вложения называется инкапсуляцией сетевых блоков данных.

То же происходит на транспортном и сетевом уровнях. Здесь для эффективной передачи по сети сообщение может быть разбито на более мелкие блоки — пакеты. В заголовки пакетов, в числе прочего, включается такая важнейшая для доставки информация, как адрес узла назначения — какой станции нужно доставить пакет.

На канальном уровне блоки данных имеют название кадры. На физическом уровне информация кодируется в электромагнитные сигналы, которые передаются по линиям связи. При приеме сигнала в ВС2 происходит обратное прохождение информации по уровням от 1 до 7. Программы и аппаратура ВС2 преобразуют информацию согласно установленным правилам. После прикладного уровня сообщение приобретает вид, пригодный для использования программами или пользователем.




Таким образом, сетевым программам и драйверам каждого из уровней 2-7 не нужно вникать в подробности проблем доставки нижних уровней. Программы ВС1 работают с такими же программами в ВС2, используя виртуальную связь, каждая на своем уровне. Формат данных, правила их передачи между двумя узлами на одном уровне называются сетевым протоколом. Компьютеры с различными протоколами несовместимы для передачи данных. Виды сетевых протоколов будут описаны ниже в этой главе.

Стеком (семейством) протоколов называется стандартизованный набор протоколов, охватывающий нескольких уровней. Раньше фирмы выпускали компьютеры и сетевое оборудование, поддерживающие только свои стеки протоколов, из-за чего возникали проблемы несовместимости. Сейчас все популярные стеки протоколов стали включаться в состав сетевых операционных систем различных производителей. Наиболее распространенные стеки коммуникационных протоколов — TCP/IP, NetBIOS/SMB, IPX/SPX.

Рассмотрим назначение и функции каждого уровня модели OSI более детально. Рекомендуется также доступное объяснение, приведенное в работе [4].

1) Физический уровень1)определяет электротехнические, механические, процедурные и функциональные характеристики активации, поддержания и дезактивации физического канала связи между конечными системами. Спецификации физического уровня определяют такие характеристики, как уровни напряжений, синхронизацию изменения напряжений, физическую (битовую) скорость передачи информации, максимальные расстояния передачи информации, физические соединители и другие аналогичные характеристики.

Этот уровень имеет дело с передачей сигналов по физическим каналам, таким, например, как коаксиальный кабель, витая пара или оптоволоконный кабель. К этому уровню имеют отношение характеристики физических сред передачи данных, такие, как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, такие как требования к фронтам импульсов, уровням напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме этого, здесь стандартизуются типы разъемов и назначение каждого контакта.

Функции физического уровня реализуются во всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются оконечными активными сетевыми устройствами — сетевой картой и модемом. Повторители являются единственным типом оборудования, которое работает только на физическом уровне.

Примером протокола физического уровня может служить спецификация 10Base-T технологии Ethernet, которая определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных на кабеле, и другие характеристики среды и электрических сигналов.

2) Канальный уровень(формально называемый информационно-канальным уровнем) обеспечивает надежный транзит данных через физический канал. Выполняя эту задачу, канальный уровень решает вопросы физической адресации (в противоположность сетевой, логической адресации), топологии сети, линейной дисциплины (каким образом конечной системе использовать сетевой канал), уведомления о неисправностях, упорядоченной доставки блоков данных и управления потоком информации.

Так как на физическом уровне пересылаются просто сигналы, при этом не учитывается, что в некоторых сетях, в которых линии связи используются (разделяются) попеременно несколькими парами взаимодействующих компьютеров, физическая среда передачи может быть занята. Поэтому одной из задач канального уровня является проверка доступности среды передачи. Другой его задачей является реализация механизмов обнаружения и коррекции ошибок. Для этого на канальном уровне биты группируются в наборы, называемые кадрами (frame). Канальный уровень обеспечивает корректность передачи каждого кадра, помещая специальную последовательность битов в начало и конец каждого кадра, чтобы отметить его, а также вычисляет контрольную сумму, суммируя все байты кадра определенным способом и добавляя контрольную сумму к кадру. Когда кадр приходит, получатель снова вычисляет контрольную сумму полученных данных и сравнивает результат с контрольной суммой из кадра. Если они совпадают, кадр считается правильным и принимается. Если же контрольные суммы не совпадают, то фиксируется ошибка.

В локальных сетях протоколы канального уровня используются компьютерами, мостами, коммутаторами и маршрутизаторами. В компьютерах функции канального уровня реализуются совместными усилиями сетевых адаптеров и их драйверов.

3) Сетевой уровень — это комплексный уровень, который обеспечивает возможность соединения и выбор маршрута между двумя конечными узлами, подключенными к разным «подсетям», которые могут находиться в разных географических пунктах.

Так как две конечные системы, желающие организовать связь, может разделять значительное географическое расстояние и множество подсетей, важнейшая задача сетевого уровня — маршрутизация. Протоколы маршрутизации выбирают оптимальные маршруты через последовательность соединенных между собой подсетей.

Протокол канального уровня обеспечивает доставку данных между любыми узлами только в сети с соответствующей типовой топологией (звезда, кольцо, дерево). Это очень жесткое ограничение, которое не позволяет строить сети с развитой структурой (ячеистые, смешанные), например, сети, объединяющие несколько сетей предприятия в единую сеть, или высоконадежные сети, в которых существуют избыточные связи между узлами. Для того чтобы с одной стороны сохранить простоту процедур передачи данных для типовых топологий, а с другой стороны допустить использование произвольных топологий, вводится дополнительный сетевой уровень.

На этом уровне вводится более узкое понятие «сеть». В данном случае термин сеть (или подсеть) означает совокупность компьютеров, соединенных между собой в соответствии с одной из типовых топологий и использующих для передачи данных один из протоколов канального уровня, определенный для этой топологии.

Таким образом, внутри сети доставка данных регулируется канальным уровнем, а вот доставкой данных между сетями занимается сетевой уровень. Блоки данных сетевого уровня принято называть «пакетами» (packet). При организации доставки пакетов на сетевом уровне используется понятие «номер сети». В этом случае адрес получателя состоит из номера сети и номера компьютера в этой сети.

Сети соединяются между собой специальными устройствами, называемыми маршрутизаторами.Маршрутизатор — это устройство, которое собирает информацию о топологии межсетевых соединений и на ее основании пересылает пакеты сетевого уровня в сеть назначения. Для того чтобы передать сообщение от отправителя, находящегося в одной сети, получателю, находящемуся в другой сети, нужно совершить некоторое количество транзитных передач («хопов» – hops) между сетями, каждый раз выбирая подходящий маршрут. Таким образом, маршрут представляет собой последовательность маршрутизаторов, через которые проходит пакет.

Проблема выбора наилучшего пути называется маршрутизацией, и ее решение является главной задачей сетевого уровня. Эта проблема осложняется тем, что самый короткий путь не всегда самый лучший. Часто критерием при выборе маршрута является время передачи данных по этому маршруту; оно зависит от пропускной способности каналов связи и интенсивности трафика, которая может изменяться с течением времени. Некоторые алгоритмы маршрутизации пытаются приспособиться к изменению нагрузки, в то время как другие принимают решения на основе средних показателей за длительное время. Выбор маршрута может осуществляться и по другим критериям, например, надежности передачи.

На сетевом уровне определяется два вида протоколов. Первый вид определяет правила передачи пакетов конечных узлов. Другой вид протоколов — служебные протоколы обмена маршрутной информацией, с помощью которых маршрутизаторы собирают информацию о топологии межсетевых соединений.

Протоколы сетевого уровня реализуются программными модулями операционной системы, а также программными и аппаратными средствами маршрутизаторов. Начиная с транспортного уровня, все вышележащие протоколы реализуются программными средствами, обычно включаемыми в состав сетевой операционной системы.

Примерами протоколов сетевого уровня являются протокол межсетевого взаимодействия IP стека TCP/IP и протокол межсетевого обмена пакетами IPX стека Novell.

4) Транспортный уровень.Граница между транспортным и сеансовым уровнями может быть представлена как граница между протоколами прикладного уровня и протоколами низших уровней. В то время как прикладной, представительский и сеансовый уровни заняты прикладными вопросами, четыре низших уровня решают проблемы транспортировки данных.

Канальный уровень занимается доставкой данных, сетевой — маршрутизацией, общая задача 2 и 3 уровня — доставка пакета к станции назначения. Одной из важнейших задач 4-го, транспортного уровня является доставка пакета нужному процессу, запущенному на данной станции, так как таких процессов может быть несколько.

Транспортный уровень пытается обеспечить услуги по транспортировке данных, которые избавляют высшие слои от необходимости вникать в ее детали. В частности, заботой транспортного уровня является решение таких вопросов, как выполнение надежной транспортировки данных через объединенную сеть. Предоставляя надежные услуги, транспортный уровень обеспечивает механизмы для установки, поддержания и упорядоченного завершения действия виртуальных каналов, систем обнаружения и устранения неисправностей транспортировки и управления информационным потоком (с целью предотвращения переполнения системы данными из другой системы).

На пути от отправителя к получателю пакеты могут быть искажены или утеряны. Хотя некоторые приложения имеют собственные средства обработки ошибок, существуют и такие, которые предпочитают сразу иметь дело с надежным соединением. Работа транспортного уровня заключается в том, чтобы обеспечить приложениям или верхним уровням стека — прикладному и сеансовому — передачу данных с той степенью надежности, которая им требуется.

В качестве примера транспортных протоколов можно привести протоколы TCP и UDP стека TCP/IP и протокол SPX стека Novell.

5) Сеансовый уровеньустанавливает, управляет и завершает сеансы взаимодействия между прикладными задачами. Сеансы состоят из диалога между двумя или более объектами представления (сеансовый уровень обеспечивает своими услугами представительский уровень). Сеансовый уровень синхронизирует диалог между объектами представительского уровня и управляет обменом информации между ними. В дополнение к основной регуляции диалогов (сеансов) сеансовый уровень предоставляет средства для отправки информации, класса услуг и уведомления в исключительных ситуациях о проблемах сеансового, представительского и прикладного уровней.

Сеансовый уровень обеспечивает управление диалогом для того, чтобы фиксировать, какая из сторон является активной в настоящий момент, а также предоставляет средства синхронизации. Последние позволяют вставлять контрольные точки в длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, вместо того, чтобы начинать все с начала. На практике немногие приложения используют сеансовый уровень, и он редко реализуется

6) Представительский уровеньотвечает за то, чтобы информация, посылаемая из прикладного уровня одной системы, была читаемой для прикладного уровня другой системы. В случаях необходимости уровень представления выполняет преобразование форматов данных в некоторый общий формат представления, а на приеме, соответственно, выполняет обратное преобразование. Таким образом, прикладные уровни могут преодолеть, например, синтаксические различия в представлении данных. На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных сервисов. Примером такого протокола является протокол Secure Socket Layer (SSL), который обеспечивает секретный обмен сообщениями для протоколов прикладного уровня стека TCP/IP.

7) Прикладной уровень —это самый близкий к пользователю уровень OSI. Прикладной уровень идентифицирует и устанавливает наличие предполагаемых партнеров для связи, синхронизирует совместно работающие прикладные программы, а также устанавливает соглашение по процедурам устранения ошибок и управления целостностью информации. Прикладной уровень также определяет, имеется ли в наличии достаточно ресурсов для предполагаемой связи.

Прикладной уровень — это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют свою совместную работу, например с помощью протокола электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message).

Существует очень большое разнообразие сервисов прикладного уровня. Приведем в качестве примеров протоколов прикладного уровня хотя бы несколько наиболее распространенных реализаций файловых сервисов: NCP в операционной системе Novell NetWare, SMB в Microsoft Windows NT, NFS, FTP и TFTP, входящие в стек TCP/IP.

Функции всех уровней модели OSI могут быть отнесены к одной из двух групп: либо к функциям, зависящим от конкретной технической реализации сети, либо к функциям, ориентированным на работу с приложениями.

Три нижних уровня — физический, канальный и иногда сетевой — являются сетезависимыми, то есть протоколы этих уровней тесно связаны с технической реализацией сети, с используемым коммуникационным оборудованием. Например, переход на оборудование FDDI означает полную смену протоколов физического и канального уровня во всех узлах сети.

Три верхних уровня — сеансовый, уровень представления и прикладной — ориентированы на приложения и мало зависят от технических особенностей построения сети и являютсясетезависимыми. На протоколы этих уровней не влияют никакие изменения в топологии сети, замена оборудования или переход на другую сетевую технологию. Так, переход от Ethernet на высокоскоростную технологию АТМ не потребует никаких изменений в программных средствах, реализующих функции прикладного, представительного и сеансового уровней.

Транспортный и сетевой уровни являются промежуточными, они скрывают все детали функционирования нижних уровней от верхних уровней. Это позволяет разрабатывать приложения, независящие от технических средств, непосредственно занимающихся транспортировкой сообщений.

Рис. 11 показывает уровни модели OSI, на которых работают различные элементы сети. Компьютер с установленной на нем сетевой ОС, взаимодействует с другим компьютером с помощью протоколов всех семи уровней. Это взаимодействие компьютеры осуществляют через различные коммуникационные устройства: концентраторы, модемы, мосты, коммутаторы, маршрутизаторы, мультиплексоры. В зависимости от типа, коммуникационное устройство может работать либо только на физическом уровне (повторитель), либо на физическом и канальном (мост и коммутатор), либо на физическом, канальном и сетевом, иногда захватывая и транспортный уровень (маршрутизатор).

Проблемы совместимости.

Модель OSI представляет наиболее общую модель коммуникаций. Существуют другие модели и связанные с ними конкретные стеки протоколов, которые отличаются количеством уровней, их функциями, форматами сообщений, сервисами, предоставляемыми на верхних уровнях и прочими параметрами.

Эталонная модель OSI не является реализацией конкретной сети. Она только определяет функции каждого уровня. В этом отношении она напоминает план для постройки корабля. Точно так же, как для выполнения фактической работы по плану могут быть заключены контракты с любым количеством кораблестроительных компаний, любое число поставщиков сети могут построить протокол реализации по спецификации протокола. И если этот план не будет предельно понятным, корабли, построенные различными компаниями, пользующимися одним и тем же планом, пусть незначительно, но будут отличаться друг от друга. Примером самого незначительного отличия могут быть гвозди, забитые в разных местах.

Чем объясняется разница в реализациях одного и того же плана корабля (или спецификации протокола)? Частично эта разница вызвана невозможностью учесть в спецификации все возможные детали реализации. Кроме того, разные люди, реализующие один и тот же проект, всегда интерпретируют его немного по-разному. И, наконец, неизбежные ошибки реализации приводят к тому, что изделия разных реализаций отличаются исполнением. Этим объясняется то, что реализация протокола одной компании не всегда взаимодействует с реализацией этого же протокола, осуществленной другой компанией.

Виды сетевых протоколов

Понятие протокола является ключевым при рассмотрении сетевых технологий. Остановимся на нем подробнее.

В модели OSI различается два основных типа протоколов. В протоколах с установлением соединения (connection-oriented network service, CONS) перед обменом данными отправитель и получатель должны сначала установить соединение и, возможно, выбрать протокол, который они будут использовать. После завершения диалога они должны разорвать это соединение.

Вторая группа протоколов — протоколы без предварительного установления соединения (connectionless network service, CLNS). Такие протоколы называются также дейтаграммнымипротоколами. Отправитель просто передает сообщение, когда оно готово. При взаимодействии компьютеров используются как те, так и другие протоколы.

Особенности протоколов, используемых в локальных и глобальных сетях.

В настоящее время наблюдается тенденция к сближению протоколов локальных и глобальных сетей. Ярким примером являются протоколы технологии АТМ, работающие без изменений как в тех, так и в других сетях. Тем не менее, большинство протоколов, используемых сегодня, относятся либо к локальным, либо к глобальным сетям и не могут применяться не по прямому назначению.

Различия между протоколами локальных и глобальных сетей происходят в основном из-за различий между свойствами каналов, использующихся в этих сетях.

Каналы локальных сетей имеют небольшую длину и высокое качество, а каналы глобальных сетей — наоборот, большую длину и низкое качество.

Небольшая длина каналов локальных сетей создала возможность совместного использования их узлами сети в режиме разделения времени. Практически все протоколы локальных сетей имеют версию работы на разделяемых средах передачи данных, хотя более поздние протоколы (Fast Ethernet, Gigabit Ethernet) имеют также и версию работы на индивидуальных каналах в полнодуплексном режиме. Большая протяженность каналов глобальных сетей делает нерациональными любые процедуры разделения канала во времени, так как длительность этих процедур становится слишком большой. Поэтому каналы глобальных сетей используются всегда на индивидуальной основе как связи типа «точка-точка».

Высокое качество кабелей локальных сетей послужило причиной отказа от использования в протоколах локальных сетей процедур восстановления искаженных и потерянных кадров. Этих процедур нет ни в протоколах семейства Ethernet, ни у протокола Token Ring, ни у протокола FDDI. В то же время в протоколах глобальных сетей, ориентирующихся на каналы плохого качества, процедурам восстановления кадров всегда уделялось большое внимание. Например, в сетях Х.25 восстановлением кадров занимаются сразу два смежных протокола — LAP-B на канальном уровне и протокол Х.25/3 — на сетевом.

Начало массового использования цифровых оптоволоконных каналов в глобальных сетях, обеспечивающих высокое качество передачи данных, послужило причиной разработки протоколов глобальных сетей нового поколения, в которых отсутствуют процедуры восстановления кадров. Такой особенностью обладают, например, сети frame relay и ATM.

Адресация

Существенным компонентом любой системы сети является определение местонахождения компьютерных систем. Существуют различные схемы адресации, используемые для этой цели, которые зависят от используемого семейства протоколов. Другими словами, адресация AppleTalk отличается от адресации TCP/IP, которая в свою очередь отличается от адресации IPX/SPX, и т. д.

Двумя важными типами адресов являются адреса канального уровня и адреса сетевого уровня.

Адреса канального уровня(называемые также физическими, аппаратными или MAC-адресами), как правило, уникальны для каждого сетевого соединения. У большинства локальных сетей (LAN) адреса канального уровня размещены в схеме интерфейса, т.е. в сетевой карте. Так как большинство компьютерных систем имеют одно физическое сетевое соединение, они имеют только один адрес канального уровня. Маршрутизаторы и шлюзы, соединенные с множеством физических сетей, могут иметь несколько адресов канального уровня — по числу данных сетей. В соответствии с названием, адреса канального уровня являются адресами уровня 2 эталонной модели OSI.

Для MAC-адресов используется 6-байтовое число. Нетрудно прикинуть, что общее количество MAC-адресов около 2 в 14 степени. Это число намного больше количества сетевых карт и портов маршрутизаторов на планете. Поэтому адреса канального уровня уникальны. Первая часть адреса — код фирмы-производителя, вторая часть — индивидуальный номер сетевого устройства, присваиваемый данной фирмой.

Адреса сетевого уровня(называемые также виртуальными или логическими адресами) существуют на уровне 3 эталонной модели OSI. В отличие от адресов канального уровня, которые обычно существуют в пределах одноуровневого адресного пространства, адреса сетевого уровня обычно иерархические. То есть, одна часть сетевого адреса может указывать номер сети, вторая часть — номер узла в этой сети. Адреса сетевого уровня различаются в зависимости от используемого семейства протоколов.

Аналогией одноуровневой адресации могут служить уникальные идентификационные коды граждан. Аналог многоуровневой — номер телефона, состоящий из кода города (номер сети) и номера абонента (номер узла).

Стек протоколов TCP/IP

Стек TCP/IP, называемый также стеком DoD и стеком Internet, является одним из наиболее популярных и перспективных стеков коммуникационных протоколов. Изначально он разрабатывался для операционной системы UNIX, но настоящее время все современные сетевые операционных системы включают в себя его реализацию.

Стек был разработан по инициативе Министерства обороны США (Department of Defence, DoD) в 1969 году для связи экспериментальной сети ARPAnet с другими сетями как набор общих протоколов для разнородных вычислительных систем. Сеть ARPA поддерживала разработчиков и исследователей в военных областях. В сети ARPA связь между двумя компьютерами осуществлялась с использованием протокола Internet Protocol (IP), который и по сей день является одним из основных в стеке TCP/IP и фигурирует в названии стека.

Большой вклад в развитие стека TCP/IP внес университет Беркли, реализовав протоколы стека в своей версии ОС UNIX. Широкое распространение ОС UNIX привело и к широкому распространению протокола IP и других протоколов стека. На этом же стеке работает всемирная информационная сеть Internet, чье подразделение Internet Engineering Task Force (IETF) вносит основной вклад в совершенствование стандартов стека, публикуемых в форме спецификаций RFC.

Так как стек TCP/IP был разработан до появления модели взаимодействия открытых систем ISO/OSI, то, хотя он также имеет многоуровневую структуру, соответствие уровней стека TCP/IP уровням модели OSI достаточно условно.

Структура протоколов TCP/IP приведена на рис. 12. Протоколы TCP/IP делятся на 4 уровня.

Рис. 12 Стек протоколов TCP/IP.

Самый нижний (уровень IV) — уровень межсетевых интерфейсов — соответствует физическому и канальному уровням модели OSI. Этот уровень в протоколах TCP/IP не регламентируется, но поддерживает все популярные стандарты физического и канального уровня: для локальных каналов это Ethernet, Token Ring, FDDI, для глобальных каналов — собственные протоколы работы на аналоговых коммутируемых и выделенных линиях SLIP/PPP, которые устанавливают соединения типа «точка-точка» через последовательные каналы глобальных сетей, и протоколы территориальных сетей X.25 и ISDN. Разработана также специальная спецификация, определяющая использование технологии ATM в качестве транспорта канального уровня.

Уровень III — это уровень межсетевого взаимодействия, он соответствует 3 уровню модели OSI, который занимается передачей дейтаграмм с использованием различных локальных сетей, территориальных сетей X.25, линий специальной связи и т.п. В качестве основного протокола сетевого уровня (в терминах модели OSI) в стеке используется протокол IP, который изначально проектировался как протокол передачи пакетов в составных сетях, состоящих из большого количества локальных сетей, объединенных как локальными, так и глобальными связями. Поэтому протокол IP хорошо работает в сетях со сложной топологией, рационально используя наличие в них подсистем и экономно расходуя пропускную способность низкоскоростных линий связи. Протокол IP является маршрутизируемым дейтаграммным протоколом.

К уровню межсетевого взаимодействия относятся и все протоколы, связанные с составлением и модификацией таблиц маршрутизации, такие как протоколы сбора маршрутной информации RIP (Routing Internet Protocol) и OSPF (Open Shortest Path First), а также протокол межсетевых управляющих сообщений ICMP (Internet Control Message Protocol). Последний протокол предназначен для обмена информацией об ошибках между маршрутизатором и шлюзом, системой-источником и системой-приемником, то есть для организации обратной связи. С помощью специальных пакетов ICMP сообщается о невозможности доставки пакета, о превышении времени жизни или продолжительности сборки пакета из фрагментов, об аномальных величинах параметров, об изменении маршрута пересылки и типа обслуживания, о состоянии системы и т.п.

Следующий уровень (уровень II) называется основным. На этом уровне функционируют протокол управления передачей TCP (Transmission Control Protocol) и протокол дейтаграмм пользователя UDP (User Datagram Protocol). Протокол TCP обеспечивает устойчивое виртуальное соединение между удаленными прикладными процессами. Протокол UDP обеспечивает передачу прикладных пакетов дейтаграммным методом, то есть без установления виртуального соединения, и поэтому требует меньших накладных расходов, чем TCP.

Верхний уровень (уровень I) называется прикладным. За долгие годы использования в сетях различных стран и организаций стек TCP/IP накопил большое количество протоколов и сервисов прикладного уровня. К ним относятся такие широко используемые протоколы, как протокол копирования файлов FTP, протокол эмуляции терминала telnet, почтовый протокол SMTP, используемый в электронной почте сети Internet, гипертекстовые сервисы доступа к удаленной информации, такие как WWW и многие другие. Остановимся несколько подробнее на некоторых из них, наиболее тесно связанных с тематикой курса.

Протокол SNMP (Simple Network Management Protocol) используется для организации сетевого управления. Протокол пересылки файлов FTP (File Transfer Protocol) реализует удаленный доступ к файлам. Для того чтобы обеспечить надежную передачу, FTP использует в качестве транспорта протокол с установлением соединений — TCP.

В стеке TCP/IP протокол FTP предлагает наиболее широкий набор услуг для работы с файлами, однако он является и самым сложным для программирования. Приложения, которым не требуются все возможности FTP, могут использовать другой, более экономичный протокол — простейший протокол пересылки файлов TFTP (Trivial File Transfer Protocol). Этот протокол реализует только передачу файлов, причем в качестве транспорта используется более простой, чем TCP, протокол без установления соединения — UDP.

Протокол telnet обеспечивает передачу потока байтов между процессами, а также между процессом и терминалом. Наиболее часто этот протокол используется для эмуляции терминала удаленной ЭВМ.

Более детально стек TCP/IP и принципы межсетевого обмена данными описаны в [4].





Рекомендуемые страницы:

Поиск по сайту







poisk-ru.ru

31.Коммуникационное оборудование вычислительных сетей

Сетевые
адаптеры — это коммуникационное
оборудование

Сетевой
адаптер (сетевая карта) — это устройство
двунаправленного обмена данными между
ПК и средой передачи данных вычислительной
сети. Адаптеры снабжены собственным
процессором и памятью. Карты
классифицируются по типу порта, через
который они соединяются с компьютером:
ISA, PCI, USB. Наиболее распространенные из
них — это сетевые карты PCI. Карта, как
правило, устанавливается в слот
расширения PCI, расположенный на
материнской плате ПК, и подключается
к сетевому кабелю разъемами типа: RJ-45
или BNC.Сетевые карты можно разделить
на два типа: адаптеры для клиентских
компьютеров, адаптеры для серверов.
В
зависимости от применяемой технологии
вычислительных сетей Ethernet, Fast Ethernet или
Gigabit Ethernet, сетевые карты обеспечивают
скорость передачи данных: 10, 100 или 1000
Мбит/с.
Сетевые
кабели вычислительных сетей

В
качестве кабелей соединяющих отдельные
ПК и коммуникационное оборудование в
вычислительных сетях применяются:
витая пара, коаксиальный кабель,
оптический кабель
Промежуточное
коммуникационное оборудование
вычислительных сетей

В
качестве промежуточного коммуникационного
оборудования применяются: трансиверы
(transceivers), повторители (repeaters), концентраторы
(hubs), коммутаторы (switches), мосты (bridges),
маршрутизаторы (routers) и шлюзы
(gateways).
Промежуточное коммуникационное
оборудования вычислительных сетей
используется для усиления и преобразования
сигналов, для объединения ПК в физические
сегменты, для разделения вычислительных
сетей на подсети (логические сегменты)
с целью увеличения производительности
сети, а также для объединения подсетей
(сегментов) и сетей в единую вычислительную
сеть.

32.
ТОПОЛОГИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ

Существует
бесконечное число способов соединения
компьютеров.

Топология
сети – геометрическая форма и физическое
расположение компьютеров по отношению
к друг другу. Топология сети позволяет
сравнивать и классифицировать различные
сети. Различают три основных вида
топологии:

1)
Звезда;

2)
Кольцо;

3)
Шина.

ШИННАЯ
ТОПОЛОГИЯ

При
построении сети по шинной схеме каждый
компьютер присоединяется к общему
кабелю, на концах которого устанавливаются
терминаторы.

ТОПОЛОГИЯ
«КОЛЬЦО»

Эта
топология представляет собой
последовательное соединение компьютеров,
когда последний соединён с первым.
Сигнал проходит по кольцу от компьютера
к компьютеру в одном направлении. Каждый
компьютер работает как повторитель,
усиливая сигнал и передавая его дальше.
Поскольку сигнал проходит через каждый
компьютер, сбой одного из них приводит
к нарушению работы всей сети.

ТОПОЛОГИЯ
«ЗВЕЗДА»

Топология
«Звезда» — схема соединения, при которой
каждый компьютер подсоединяется к сети
при помощи отдельного соединительного
кабеля. Один конец кабеля соединяется
с гнездом сетевого адаптера, другой
подсоединяется к центральному устройству,
называемому концентратором (hub).

33.
Архитектура — спецификации связи,
разработанные для определения функций
сети и установления стандартов различных
моделей вычислительных систем,
предназначенных для обмена и обработки
данных.

Для
стандартизации сетей Международная
организация стандартов (OSI)
предложила семиуровневую сетевую
архитектуру. К сожалению, конкретные
реализации сетей не используют все
уровни международного стандарта. Однако
этот стандарт дает общее представление
о взаимодействии отдельных подсистем
сети.

Семиуровневая
сетевая архитектура

Физический
уровень (Physical
Layer).

Уровень
управления линией передачи данных
(Data
Link).

Сетевой
уровень (Network
Layer).

Транспортный
уровень (Transport
Layer).

Сеансовый
уровень (Session
Layer).

Уровень
представления (Presentation
Layer).

Уровень
приложений (Application
Layer).

34.
Основы TCP/IP

Термин
⌠TCP/IP]
обычно обозначает все, что связано с
протоколами TCP
и IP.
Он охватывает целое семейство протоколов,
прикладные программы и даже саму сеть.
В состав семейства входят протоколы
UDP,
ARP,
ICMP,
TELNET,
FTP
и многие другие. TCP/IP═
это технология межсетевого взаимодействия,
технология internet.
Сеть, которая использует технологию
internet,
называется ⌠internet].
Если речь идет о глобальной сети,
объединяющей множество сетей с
технологией internet,
то ее называют Internet

Модуль
IP
создает единую логическую сеть

Архитектура
протоколов TCP/IP
предназначена для объединенной сети,
состоящей из соединенных друг с другом
шлюзами отдельных разнородных пакетных
подсетей, к которым подключаются
разнородные машины. Каждая из подсетей
работает в соответствии со своими
специфическими требованиями и имеет
свою природу средств связи. Однако
предполагается, что каждая подсеть
может принять пакет информации (данные
с соответствующим сетевым заголовком)
и доставить его по указанному адресу
в этой конкретной подсети. Не требуется,
чтобы подсеть гарантировала обязательную
доставку пакетов и имела надежный
сквозной протокол. Таким образом, две
машины, подключенные к одной подсети
могут обмениваться пакетами

Когда
необходимо передать пакет между
машинами, подключенными к разным
подсетям, то машина-отправитель посылает
пакет в соответствующий шлюз (шлюз
подключен к подсети также как обычный
узел). Оттуда пакет направляется по
определенному маршруту через систему
шлюзов и подсетей, пока не достигнет
шлюза, подключенного к той же подсети,
что и машина-получатель; там пакет
направляется к получателю. Объединенная
сеть обеспечивает датаграммный сервис

Проблема
доставки пакетов в такой системе
решается путем реализации во всех узлах
и шлюзах межсетевого протокола IP.
Межсетевой уровень является по существу
базовым элементом во всей архитектуре
протоколов, обеспечивая возможность
стандартизации протоколов верхних
уровней.

35.
Локальная сеть, или ЛВС (локальная
вычислительная сеть) — это компьютерная
сеть, объединяющая между собой
определенное количество персональных
стационарных компьютеров, а также
компьютерное, серверное, периферийное
оборудование (принтеры, факсы, сканеры,
серверы) в одну информационную систему.

Локальная
вычислительная сеть (ЛВС) обеспечивает
возможность совместного использования
данных, быстрого, легкого поиска
информации в любом компьютере,
подключенном к сети, при этом гарантируя
защиту от несанкционированного доступа
к персональной информации.

Как
правило, компьютеры могут соединяться
между собой посредством различных
проводников (медных, оптических), а
также через радиоканал (беспроводные
технологии). Проводные связи устанавливаются
через Ethernet,
беспроводные — через wi-fi,
bluetooth,
GPRS
и др.

36.
Адресация в сетях. Для того, чтобы
связаться с некоторым компьютером в
сети Интернет, Вам надо знать его
уникальный Интернет — адрес. Существуют
два равноценных формата адресов, которые
различаются лишь по своей форме: IP —
адрес и DNS — адрес.

IP
— адрес

IP
— адрес состоит из четырех блоков цифр,
разделенных точками. Он может иметь
такой вид:
84.42.63.1

Каждый
блок может содержать число от 0 до 255.
Благодаря такой организации можно
получить свыше четырех миллиардов
возможных адресов. С понятием IP — адреса
тесно связано понятие «хост». Под
хостом понимается любое устройство,
использующее протокол TCP/IP для общения
с другим оборудованием. Это может быть
не только компьютер, но и маршрутизатор,
концентратор и т.п. Все эти устройства,
подключенные в сеть, обязаны иметь свой
уникальный IP — адрес.

DNS
— адрес

IP
— адрес имеет числовой вид, так как его
используют в своей работе компьютеры.
Но он весьма сложен для запоминания,
поэтому была разработана доменная
система имен: DNS. DNS — адрес включает
более удобные для пользователя буквенные
сокращения, которые также разделяются
точками на отдельные информационные
блоки (домены). Например:
www.klyaksa.net

Доменные
имена

DNS
— адрес обычно имеет три составляющие
(хотя их может быть сколько угодно).

Доменная
система имен имеет иерархическую
структуру: домены верхнего уровня —
домены второго уровня и так далее.
Домены верхнего уровня бывают двух
типов: географические (двухбуквенные
— каждой стране свой код) и административные
(трехбуквенные).

России
принадлежит географический домен ru.

gov
— правительственное учреждение или
организация
mil — военное учреждение
com
— коммерческая организация

URL
(Uniform Resource Locator, унифицированный
определитель ресурсов) — это адрес
некоторой информации в Интернет. Он
имеет следующий формат:
тип
ресурса://адрес узла/прочая
информация
Наиболее распространенными
считаются следующие типы ресурсов:

studfiles.net

Коммуникационное оборудование



Поиск Лекций




Введение



Компьютер быстро вошел в нашу жизнь. Еще несколько лет назад было редкостью увидеть какой-нибудь персональный компьютер – они были, но были очень дорогие, и даже не каждая фирма могла иметь у себя в офисе компьютер. А теперь? Теперь почти в каждом доме есть компьютер, который уже глубоко вошел в жизнь человека. Современные вычислительные машины представляют одно из самых значительных достижений человеческой мысли, влияние которого на развитие научно-технического прогресса трудно переоценить. Для многих людей сейчас компьютер уже не роскошь, а необходимый предмет домашней или рабочей обстановки.

Компьютерная сеть (вычислительная сеть, сеть передачи данных) – это система связи компьютеров и/или компьютерного оборудования (принтеры, факсы, серверы, маршрутизаторы и др.). Связь вычислительных машин в локальную вычислительную сеть (ЛВС) позволяет работать более эффективно, обмениваться свободно огромными объемами информации, более эффективно использовать общие устройства. А выход в Интернет означает доступ к огромным массивам информации (пусть и противоречивой, пусть и плохо структурированной), а также – возможность общения с миллионами людей во всем мире. И что более важно – объединение вычислительных машин в локальную сеть с выходом в глобальную сеть Интернет демонстрирует начинающим пользователям мощь современной компьютерной техники, открывает перед ними новые горизонты.

Данная курсовая работа посвящена разработке локальной сети видеостудии. Эта студия осуществляет профессиональную съемку свадеб, детских праздников и любых других торжеств и создает рекламные ролики, корпоративные и презентационные фильмы, музыкальные клипы. В ходе работы подобраны комплектующие для всех ЭВМ локальной сети, определен физический и логический стандарт передачи данных, рассчитана пропускная способность сети, приведена примерная смета расходов на осуществление проекта.



Общие задачи создания ЛВС



Описание организации



Видеостудия выполняет следующие операции:

— Ведет базу данных о своих клиентах

— Создает видео-продукт по заказу клиента

— Рекламирует свои услуги в Интернете и различных СМИ

— Ведет отчетность своей деятельности

Структура видеостудии разделяется на 2 подразделения:

— Управленческое

— Производственное

Управленческое подразделение организует весть производственный процесс, управляет финансами, поддерживает материально-техническую базу, работает над привлечением новых клиентов. В него входят:



— Директор

— Секретарь

— Бухгалтерия

— Расчетный отдел

— Серверная

В производственном подразделении происходит непосредственное создание и обработка видео-продуктов. Это подразделение состоит из кабинета дизайнеров и оптимизаторов.

Центральным компьютером является выделенных сервера, обеспечивающий централизованное хранение рабочих документов, хранение и репликацию базы учетных записей всех пользователей в сети, обмен сообщениями, управление печатью и обеспечение общего подключения к сети Интернет.

Таким образом, общее количество машин составляет 14:

— 9 рабочих мест

— 4 места управленческого подразделения

— 1 невыделенный сервер



Сравнительный анализ рынка hardware и подбор оборудования


Системный блок



Системный блок – функциональный элемент, защищающий внутренние компоненты ПК от внешнего воздействия и механических повреждений, поддерживающий необходимый вентиляционный режим внутри, экранирующий создаваемые внутренними компонентами электромагнитное излучение и являющийся основой для дальнейшего расширения системы. Системные блоки чаще всего изготавливают из деталей на основе стали, алюминия и пластика, также иногда используются такие материалы, как органическое стекло.

Рассмотрим системный блок NTEL Celeron Dual-Core E3300EG iG31. Его состав:

— Процессор — INTEL «Celeron Dual-Core E3300» (2.50ГГц, 1024КБ, 800МГц, EM64T) Socket775

— Модуль памяти — 2ГБ DDR2 SDRAM KINGSTON «ValueRAM» KVR800D2N6/2G (PC6400, 800МГц, CL6)

— Жесткий диск — SATA II 640ГБ WESTERN DIGITAL «Caviar SE16 WD6400AAKS» (7200об./мин., 16МБ)

— Кабель — SATA 150 (61см)

— Корпус — Miditower KRAULER «M4811-450-D K», черно-серебр. (450Вт, ATX12V V2.0)

— Привод — DVD±RW SATA 24x8x16xDVD/48x32x48xCD SONY Optiarc «AD-7243S» (черный)

Рассмотрим другой системный блок INTEL Core2Duo E7500GA-iG41. В него входят:




— Процессор — INTEL «Core 2 Duo E7500» (2.93ГГц, 3МБ, 1066МГц, EM64T) Socket775

— Материнская плата — S775 GIGABYTE «GA-P41T-ES3G» (iG41, 2xDDR3, U100, SATA II, PCI-E, SB, 1Гбит LAN, USB2.0, ATX)







Рис.1. Внешний вид системного блока INTEL Core2Duo E7500GA-iG41



— Модуль памяти – 2 х 1ГБ DDR3 SDRAM KINGSTON «ValueRAM» KVR1333D3N9/2G (PC10600, 1333МГц, CL9)

— Видеокарта — PCI-E 1024МБ MSI «R5670-PMD1G» (Radeon 5670, DDR5, HDMI+DVI+DP)

— Жесткий диск — SATA II 750ГБ SEAGATE «Barracuda (7200.12 ST3750528AS» (7200об/мин., 32МБ)

— Переходник питания — PATA HDD->SATA HDD GEMBIRD «CC-SATA-PS»

— Корпус — Miditower RAIDMAX «Sagitta 921WBP», черно-серебр. (500Вт, ATX12V 1.3, ATX 2.03, окно)

— Привод — DVD±RW SATA 24x8x16xDVD/48x32x48xCD SONY Optiarc «AD-7260S» (черный)

— Кардридер — 3.5″ отсек CF/MD/SM/XD/MMC/SD/MS ACORP «crip200-B», черный (ver.5.0, доп. порт USB) (USB2.0)

Именно такие системные блокиINTEL Core2Duo E7500GA-iG41 будут размещены во всех кабинетах управленческого подразделения.

На рабочие места целесообразно будет поставить системные блоки Atom D410 с DVDRW приводом. Они занимают меньше места, с эстетической точки зрения лучше подходят к интерьеру студии и соответствуют всем системным требованиям ПО, используемого при работе.

Его состав:

— Материнская плата — INTEL «D410PTL» (Atom D410-1.66ГГц, iNM10, 2xDDR2, SATA II, D-Sub, SB, LAN, USB2.0, mini-ITX)

— Модули памяти – 2 х 1ГБ DDR2 SDRAM KINGSTON «ValueRAM» KVR800D2N6/1G (PC6400, 800МГц, CL6)

— Жесткий диск — SATA II 320ГБ HITACHI «Deskstar 7K1000.C HDS721032CLA362» (7200об/мин., 16МБ)

— Переходник питания — PATA HDD->SATA HDD GEMBIRD «CC-SATA-PS»

— Корпус — Desktop FOXCONN «RS-233(H)», mini-ITX, черно-серебр. (250Вт)

— Привод — DVD±RW SATA 24x8x16xDVD/48x32x48xCD SONY Optiarc «AD-7243S» (черный)



Рис.2. Внешний вид системного блока Atom D410

Серверное оборудование

Устанавливаем сервер USN Zeus Supermicro i7300. Версия с возможностью установки в серверную стойку. В базовую конфигурацию входит два процессора Intel Xeon E7420 и 8 гигабайт оперативной памяти. Сервер построен на платформе Supermicro, поддерживает до 4х процессоров и до 192Гб оперативной памяти. Имеет возможность установки как SATA, так и SAS-дисков и оснащен блоком питания на 1200W с резервированием и горячей заменой на 1200W. Так же имеется возможность установки дополнительных карт расширения и модуля удаленного управения IPMI. При установке в серверный шкаф занимает в нем всего 4 юнита по высоте. Системный администратор будет управлять сервером, на котором будут стоять приложения, контролирующие локальную сеть.

Описание сервера:

Процессор — Intel Xeon E7420

Количество процессоров — 2

Видеоадаптер — ATI ES1000 (32MB)

Встроенный сетевой интерфейс — Intel® Dual Gigabit Controller 82575EB

Тип оперативной памяти — DDR2

Обьем оперативной памяти — 8 Гб

Максимальный объем оперативной памяти — 192 Гб

Максимальное количество дисков — 5 SAS/SATA

Встроенные контроллеры жестких дисков — Intel ESB2 SATA 3.0Gbps Controller RAID — 0, 1

Форм-фактор — 4U Tower

Блок питания — 2400 Вт

Порты ввода-вывода — 1 (x8) PCI-e (using x16)slot 1 (x8) PCI-e (using x8) slot 1 (x4) PCI-e (using x8) slot 1x 64-bit 133MHz PCI-X (3.3V) slots

Габариты (Ш х Г х В) — 999 мм

Набор микросхем — Intel® 7300

Коммуникационное оборудование



Сетевой коммутатор или свитч (жарг. от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного сегмента сети.

В студии достаточно будет использовать коммутатор на 16 портов — D-LINK DES-1016D (100Мбитсек.). Он небольшой и хорошо впишется в интерьер офиса. Его описание:

Количество портов: 16 х 10/100 Mбит/сек. RJ-45

Режим обмена данными: Полнодуплексный или полудуплексный

Размер буфера: 512 КБ

Количество MAC адресов: 8К

Сетевые стандарты: IEEE 802.3, IEEE 802.3u

Органы управления: Нет

Индикаторы: Power и для каждого порта: Link/act, Collision/FDX, Speed

Питание: Встроенный блок питания 100-240 В

Размеры (ШхГхВ): 279 x 181 x 45 мм



Рис.4. Внешний вид коммутатора (Switch) 16 портов D-LINK DES-1016D



Мониторы



Есть два основных типа мониторов: CRT (на основе электронно-лучевой трубки) и LCD (жидкокристаллические).

У LCD мониторов больше преимуществ перед простыми мониторами. Мониторы с ЖК дисплеем занимают меньше пространства и имеют более привлекательный дизайн. Работа с LCD мониторами более безопасна и менее вредна по сравнению. LCD монитор весит намного меньше, чем простой монитор. В LCD мониторах применяется технология микрокристаллов, которые чётко отображают все цвета. В результате получается высоко качественное изображение.

Для всех рабочих мест нашего офиса будем использовать мониторы LG Flatron W1934S SN. Его характеристики:

Тип: ЖК монитор с активной матрицей

Размер экрана по диагонали: 19.0″

Размер пиксела: 0.285 мм

Яркость : 300 кд/кв.м

Контраст: 1000:1

Время отклика пиксела: 5 мс

Угол обзора экрана по горизонтали/вертикали: 170 / 170 градусов

Частота горизонтальной развертки: 30 — 83 кГц

Частота вертикальной развертки: 56 — 75 Гц

Рекомендуемое разрешение: 1440 х 900 / 60 Гц

Управление: Цифровое

Разъемы: D-Sub

Соответствие стандартам: TCO’03

Размеры (ШxВxГ): 447 x 375 x 185 мм

Вес: 3.2 кг





Принтер



Существует 3 основных типа принтеров: матричный, струйный и лазерный. Рассмотрим каждый из этих типов.

Матричные принтеры по цене стоят на уровне струйных и лазерных. Иногда даже дороже. Качество печати самое низкое, шумный процесс печати, довольно низкая скорость. Но себестоимость печати на матричных принтерах максимально низкая.

Струйные принтеры (чаще всего это принтеры Epson, Canon, HP, Lexmark) широко распространены у пользователей, покупающих принтер для бытового использования. Очень часто выбор обусловлен низкой ценой струйного принтера. Использование оригинальных материалов (картриджей) печати достаточно высоко по цене. Использование же неоригинальных расходных материалов может привести к отказу в гарантийном обслуживании со стороны производителя.

Лазерные принтеры имеют относительно невысокую стоимость одной печатной страницы и очень высокое её качество. До сих пор широкого распространения среди домашних пользователей лазерные принтеры не получили по причине довольно высокой стоимости как самого принтера, так и расходных материалов (хотя у них большой ресурс).

Исходя из данного обзора, в студии было решено использовать черно-белый лазерный принтер CANON i-SENSYS LBP-3010. Его характеристики:



Таблица 1 – Характеристики принтера CANON i-SENSYS LBP-3010

Тип принтера Монохромный, лазерный
Разрешение 600 х 600 точек/дюйм
Автоматическое улучшение изображения AIR
(Automatic Image Refinement), разрешение
эквивалентное 2400 х 600 точек/дюйм
Память 2 МБ
Максимальная скорость печати 14 стр./мин. (A4)
Время выхода первой страницы 8.5 сек.
Форматы печатных носителей A4, B5, A5, Legal, Letter, Executive и 16K Нестандартный формат бумаги (ширина 76.2 — 215.9 мм, длина 127.0 — 355.6 мм) только для ручной подачи
Tипы печатных носителей Обычная бумага, плотная бумага, прозрачные плёнки, бумага для печати этикеток, ОНР-пленка, индексные карточки, конверты
Плотность печатных носителей 64 — 163 г/кв.м
Емкость подающего лотка лоток на 150 листов
лоток ручной подачи на 1 лист
Емкость принимаюшего лотка 100 листов
Система команд CAPT (Canon Advanced Printing Technology)
Интерфейс USB 2.0
Потребляемая мощность 280 Вт — при печати
2 Вт — в режиме ожидания
Уровень шума 50 дБА
Расходные материалы Картридж 712
Ресурс расходных материалов (при 5% заполнении страницы формата A4) Картридж 712 — 1500 страниц по стандарту ISO/IEC19752
Картридж В комплект поставки входит стартовый картридж на 700 страниц
Размеры (ШхГхВ) 372 x 250 x 197 мм — собранное состояние
372 x 420 x 270 мм — рабочее состояние
Вес 6.0 кг



Прочее оборудование



Для всех рабочих мест будут использоваться мыши GENIUS XScroll (оптич., 2кн.+скр.). Клавиатуры также у всех будут одинаковыми – BTC 8193 PS2.



Рис.7. Внешний вид клавиатуры BTC 8193 PS2





Рис.8. Внешний вид мыши GENIUS XScroll

Обязательно нужно установить акустическую систему, иначе нельзя будет полноценно прослушать созданные и создающиеся видеофильмы. Т.к. в рабочем кабинете располагается 10 человек, то целесообразнее будет использовать наушники для каждого рабочего. А именно — PHILIPS SBC-HL145. Описание:

Вид наушников: накладные

Тип наушников: динамические, открытые

Чувствительность: 96 дБ

Разъём наушников: mini jack 3.5 mm

Тип подключения: с проводом

Импеданс: 32 Ом

Диаметр мембраны: 30 мм

Длина провода: 1.2 м

Диапазон воспроизводимых частот: 18 — 20000 Гц

Максимальная мощность: 100 мВт

Вес: 100 г

Дополнительная информация: Улучшенная передача басов Bass wave, сверхлегкие, усиленное кабельное соединение, прочное головное крепление.

Тип крепления: оголовье

Тип кабеля: симметричный

Подключение кабеля: двухстороннее

Позолоченные разъемы: есть









Рис.9. Внешний вид наушников PHILIPS SBC-HL145







Рекомендуемые страницы:

Поиск по сайту







poisk-ru.ru

Коммуникационное оборудование: виды, назначение, характеристики

Современный мир развитых технологий даже не представляется без коммуникационного оборудования. Потому что практически в каждом доме, офисе, на предприятии, учебном заведении есть компьютер или даже несколько, а значит, и интернет, а как следствие, и сеть.

Ведь главной функцией коммуникационного оборудования является принятие, иногда обработка и передача данных на расстояние (от нескольких сантиметров до нескольких тысяч километров).

Еще раньше очень распространенными разновидностями таких устройств служили: проводной телефон, телеграф… Чуть позже факс.

Научно-техническое определение и виды оборудования

Коммуникационное оборудование – это специальные устройства, которые осуществляют передачу каких-либо данных по определенным линиям, называющимся линиями связи (кабель, коммутатор и другие).

Наиболее распространенные их разновидности – это оптоволоконный кабель, витая пара, коаксиальный кабель.

Каковы же виды коммуникационного оборудования?

  1. Оборудование данных или терминальное.
  2. Сетевое оборудование.
  3. Оборудование линии связи.

Расшифровка каждого вида

Все представители каждого вида могут также назваться техническими средствами коммуникационного оборудования.

Оборудование данных – это устройства, преобразующие информацию пользователя в данные, предназначенные для передачи их по линии связи, и осуществляющие обратное преобразование. К этому виду устройств относятся персональные компьютеры, а также большая электронно-вычислительная машина, устройство сбора данных, кассовый аппарат и другие терминальные приспособления.

Сетевое коммуникационное оборудование – это техника, которая необходима для того, чтобы компьютерные сети работали. Наиболее яркими представителями этого вида являются: коммутатор, патч-панель, маршрутизатор, концентратор, сетевой адаптер, репитер и другие. Бывает такое оборудование двух основных типов: активное и пассивное.

Оборудование линии связи – это устройства, преобразующие данные, которые сформированы специальным шифрующим прибором в сигнал, передающийся по этим линиям и выполняющий обратное преобразование. Наиболее узнаваемым и ярким представителем этого оборудования является модем.

Активное сетевое оборудование

Это устройства, содержащие электронные схемы, которые работают от электрических сетей (или других подобных источников). Эти приборы выполняют функцию усиления и преобразования сигнала в другие.

В такое оборудование уже изначально заложена способность обрабатывать сигналы по специальным алгоритмам. А именно: эти устройства не только улавливают и передают сигналы, но и обрабатывают данную им техническую информацию, перенаправляя и распределяя поступающие к ним потоки соответственно встроенным в память оборудования алгоритмам.

В составе оборудования: сетевой адаптер, репитер (повторяет сигнал с целью увеличения длины его распространения), концентратор (еще называется многопортовый репитер), коммутатор (прибор, у которого несколько портов), маршрутизатор (тот же роутер), ретранслятор, медиаконвертер, сетевой трансивер (для преобразования интерфейса передачи информации).

Пассивное сетевое оборудование

Пассивным называют такое оборудование, которое применяется для распределения, а также снижения уровня сигнала. Оно работает без питания от электрической сети или другого подобного источника.

Наиболее яркими представителями этого вида оборудования являются:

  • кабельная система;
  • оборудование трассы для кабелей.

Локальные сети

Коммуникационное оборудование локальных сетей – это оборудование, которое служит для взаимного объединения устройств в единую сеть. А необходимо это для создания и связи множества сетей или подсетей.

Оборудование, которое используется в них, применяется и для подключения отдельного узла, и для связи большого их количества между собой.

Очень хорошо знакомый каждому вид локальной сети – это компьютерная, которая представляет собой набор машин, соединенных между собой и снабженных специальными программами, предоставляющим пользователям сети возможность доступа ко всем данным этих компьютеров.

Локальные сети — это системы, распространение сигнала которых осуществляется в радиусе до 3 километров. Бывает сеть отделов, корпоративная (если в одном здании), внутри учебного заведения, а также домашняя.

Есть также городские сети (в радиусе крупного города) и глобальные (распространение сигнала на территории города, региона, страны). Но они уже не являются локальными.

Корпоративная сеть

Очень распространенной в настоящее время локальной сетью является корпоративная, которая объединяет системы, находящиеся на всей территории предприятия. Количество рабочих мест – сто и более.

Если же подразделения организации находятся на большом расстоянии друг от друга, тогда применяют технологии глобальной сети.

В корпоративной сети, как правило, достаточно высокие требования к надежности и производительности.

Взаимодействие компонентов компьютерной системы происходит согласно схемам, которые могут несколько отличаться друг от друга.

Кроме этого, есть такие составляющие подобной сети:

  1. Компьютеры, подключенные к системе, именуются станциями или узлами.
  2. Наличие сетевого адаптера – устройства для подключения к системной шине компьютера и обеспечивающего прием, а также передачу информации по линии связи.
  3. Витая пара, которая состоит из нескольких перекрученных жил медного провода.
  4. Коаксиальный кабель состоит из покрытого изоляцией медного провода, изолирующей оплетки, наружной оболочки (он может, в отличие от витой пары, передавать информацию на более дальние расстояния).
  5. Оптоволоконный кабель (через него сигнал проходит лучше всего).
  6. Компьютеры, которые предназначены для того, чтобы обслуживать другие компьютеры, называются серверами.
  7. Те же, что обращаются с запросами к ресурсной базе других компьютеров, имеют название узел-клиенты.
  8. Если же один компьютер совмещает в себе одном оба предназначения, то он называется одноранговым узлом.

Принципы выстраивания компьютерной сети

Топологии сетей – это схемы соединения физических составляющих, которые обусловлены логической структурой самой сети.

Бывает:

  • полносвязная;
  • ячеистая;
  • типа «звезда»;
  • «общая шина»;
  • кольцевая;
  • древовидная.

При полносвязной топологии сети каждая машина непосредственно связана с остальными.

Ячеистая – это когда из полносвязной убирается несколько возможных связей.

Топология типа «звезда» образуется, когда каждая отдельная машина подключена при помощи отдельного кабеля к общему центральному устройству.

Бывает «звезда» нескольких видов: с распределенным управлением и с центральным.

Технология «звезды»: все узлы подключаются к одному кабелю, имеющему 2 открытых конца. И только один узел в заданный момент времени имеет возможность посылать информацию. Сигнал распространяется в оба конца. При этом любой из узлов имеет возможность получить доступ к передаваемым данным. На концах шины устанавливаются такие специальные устройства – «терминаторы», которые подавляют сигнал.

«Общая шина» — это также еще одна разновидность типа «звезда», когда центральным устройством является пассивный кабель.

При кольцевой топологии информация передается от одной машине к другой – по кольцу.

Самой непростой является древовидная топология, где корнем «дерева» является центральное устройство перенаправления. К нему подключается главный кабель. А уже к нему – несколько сетевых. Изменяется частота данных. Преобразование частот осуществляется в корне дерева.

Сетевая технология

Технологии передачи информации в сети осуществляются на основании свода правил и протоколов, регламентирующих адресацию сообщений и упаковку для передачи по сети.

Набор же этих протоколов, а также осуществляющих их программно-аппаратных средств, именуют сетевой технологией.

Усилители сотового сигнала

Человек в современной жизни даже не может уже себе представить день без мобильного или сотового телефона. Он помогает и в общении с близкими людьми, друзьями, и в работе. В общем, преимуществ большое количество.

Сотовая связь не везде может хорошо улавливаться телефоном. Особенно это касается отдаленных районов (пригородов).

А потому в таких местах представители связи устанавливают усилители сотового сигнала, что также относится к рассматриваемому в статье оборудованию для коммуникации.

Это определенная система, которая состоит из наружной антенны (прием и передача сигнала на базовую станцию), репитера (непосредственно усилителя), внутренней антенны (благодаря ей есть сигнал в помещении) и кабеля.

Резюме

Подведем итоги информационной статьи, которая, возможно, не так глубоко освещает тему того, что относится к коммуникационному оборудованию. Здесь отсутствуют более точные и специфические технические и технологические подробности.

А рассмотрены лишь самые базовые понятия и описаны основные технические средства компьютерных сетей, благодаря которым и осуществляется передача данных.

Всю же остальную, более глубинную информацию, касающуюся коммуникационного оборудования, можно уточнить в специализированной литературе.

autogear.ru

Коммуникационное оборудование вычислительных сетей

1.6. Основные программные и аппаратные компоненты ЛВС

1.6.2. Коммуникационное оборудование вычислительных сетей




Сетевые адаптеры — это коммуникационное оборудование

Сетевой адаптер (сетевая карта) — это устройство двунаправленного обмена данными между ПК и средой передачи данных вычислительной сети. Кроме организации обмена данными между ПК и вычислительной сетью, сетевой адаптер выполняет буферизацию (временное хранение данных) и функцию сопряжения компьютера с сетевым кабелем. Сетевыми адаптерами реализуются функции физического уровня, а функции канального уровня семиуровневой модели ISO реализуются сетевыми адаптерами и их драйверами.

Адаптеры снабжены собственным процессором и памятью. Карты классифицируются по типу порта, через который они соединяются с компьютером: ISA, PCI, USB. Наиболее распространенные из них — это сетевые карты PCI. Карта, как правило, устанавливается в слот расширения PCI, расположенный на материнской плате ПК, и подключается к сетевому кабелю разъемами типа: RJ-45 или BNC.

Сетевые карты можно разделить на два типа:

  • адаптеры для клиентских компьютеров;
  • адаптеры для серверов.

В зависимости от применяемой технологии вычислительных сетей Ethernet, Fast Ethernet или Gigabit Ethernet, сетевые карты обеспечивают скорость передачи данных: 10, 100 или 1000 Мбит/с.

Сетевые кабели вычислительных сетей

В качестве кабелей соединяющих отдельные ПК и коммуникационное оборудование в вычислительных сетях применяются: витая пара, коаксиальный кабель, оптический кабель, свойства которых изложены в разделе «Линии связи и каналы передачи данных»

Промежуточное коммуникационное оборудование вычислительных сетей

В качестве промежуточного коммуникационного оборудования применяются: трансиверы (transceivers), повторители (repeaters), концентраторы (hubs), коммутаторы (switches), мосты (bridges), маршрутизаторы (routers) и шлюзы (gateways).

Промежуточное коммуникационное оборудования вычислительных сетей используется для усиления и преобразования сигналов, для объединения ПК в физические сегменты, для разделения вычислительных сетей на подсети (логические сегменты) с целью увеличения производительности сети, а также для объединения подсетей (сегментов) и сетей в единую вычислительную сеть.

Физическая структуризация вычислительных сетей объединяет ПК в общую среду передачи данных, т.е. образует физические сегменты сети, но при этом не изменяет направление потоков данных. Физические сегменты упрощают подключение к сети большого числа ПК.

Логическая структуризация разделяет общую среду передачи данных на логические сегменты и тем самым устраняет столкновения (коллизии) данных в вычислительных сетях. Логические сегменты или подсети могут работать автономно и по мере необходимости компьютеры из разных сегментов могут обмениваться данными между собой. Протоколы управления в вычислительных сетях остаются теми же, какие применяются и в неразделяемых сетях.




Трансиверы и повторители обеспечивают усиление и преобразование сигналов в вычислительных сетях. Концентраторы и коммутаторы служат для объединения нескольких компьютеров в требуемую конфигурацию локальной вычислительной сети.

Концентраторы являются средством физической структуризации вычислительной сети, так как разбивают сеть на сегменты. Коммутаторы предназначены для логической структуризации вычислительной сети, так как разделяют общую среду передачи данных на логические сегменты и тем самым устраняют столкновения.

Для соединения подсетей (логических сегментов) и различных вычислительных сетей между собой в качестве межсетевого интерфейса применяются коммутаторы, мосты, маршрутизаторы и шлюзы.

Повторители – это аппаратные устройства, предназначенные для восстановления и усиления сигналов в вычислительных сетях с целью увеличения их длины.

Трансиверы или приемопередатчики – это аппаратные устройства, служащие для двунаправленной передачи между адаптером и сетевым кабелем или двумя сегментами кабеля. Основной функцией трансивера является усиление сигналов. Трансиверы применяются и в качестве конверторов для преобразование электрических сигналов в другие виды сигналов (оптические или радиосигналы) с целью использования других сред передачи информации.

Концентраторы – это аппаратные устройства множественного доступа, которые объединяют в одной точке отдельные физические отрезки кабеля, образуют общую среду передачи данных или физические сегменты сети.

Коммутаторы — это программно – аппаратные устройства, которые делят общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов с помощью концентраторов. Каждый логический сегмент подключается к отдельному порту коммутатора.

Мосты – это программно – аппаратные устройства, которые обеспечивают соединение нескольких локальных сетей между собой или несколько частей одной и той же сети, работающих с разными протоколами. Мосты предназначены для логической структуризации сети или для соединения в основном идентичных сетей, имеющих некоторые физические различия. Мост изолирует трафик одной части сети от трафика другой части, повышая общую производительность передачи данных.

Маршрутизаторы. Это коммуникационное оборудование, которое обеспечивает выбор маршрута передачи данных между несколькими сетями, имеющими различную архитектуру или протоколы. Маршрутизаторы применяют только для связи однородных сетей и в разветвленных сетях, имеющих несколько параллельных маршрутов. Маршрутизаторами и программными модулями сетевой операционной системы реализуются функции сетевого уровня.

Шлюзы – это коммуникационное оборудование (например, компьютер), служащее для объединения разнородных сетей с различными протоколами обмена. Шлюзы полностью преобразовывают весь поток данных, включая коды, форматы, методы управления и т.д.

Коммуникационное оборудование: мосты, маршрутизаторы и шлюзы в локальной вычислительной сети — это, как правило, выделенные компьютеры со специальным программным обеспечением.

Далее…>>>Тема: 1.6.3. Программное обеспечение вычислительных сетей ( программные компоненты ЛВС)

www.lessons-tva.info

коммуникационное оборудование — это… Что такое коммуникационное оборудование?



коммуникационное оборудование
  1. data communications equipment
  2. communications equipment



коммуникационное оборудование

Виды коммуникационного оборудования

Технические средства компьютерных сетей включают в себя различные функциональные группы оборудования:

  • средства линий передачи данных (кабель «витая пара», оптоволоконный и пр.) — реализуют собственно перенос сигнала;
  • средства соединения линий передачи с сетевым оборудованием узлов (сетевые платы) — реализуют ввод-вывод данных с оконечного оборудования в сеть;
  • средства увеличения дистанции передачи данных — репитеры, модемы и пр. — осуществляют усиление сигналов или преобразования в форму, удобную для дальнейшей передачи;
  • средства повышения емкости линий передачи (мультиплексирования) — позволяют реализовывать несколько логических каналов в рамках одного физического соединения путем разделения частот передачи, чередования пакетов во времени и т.д.;
  • средства управления информационными потоками в сети (коммутации каналов, коммутации пакетов, разветвления линий передачи) — осуществляют адресацию сообщений.


[http://sharovt.narod.ru/l10.htm]

Тематики

  • сети вычислительные

EN

  • communications equipment
  • data communications equipment

Русско-английский словарь нормативно-технической терминологии.
academic.ru.
2015.

  • коммуникационная стратегия
  • коммуникационное соединение (сети и системы связи)

Смотреть что такое «коммуникационное оборудование» в других словарях:

  • Коммуникационное оборудование — Коммуникационное оборудование: Оконечное оборудование данных  терминальные устройства (компьютеры). Оконечное оборудование линии связи  аппаратура канала данных (модемы). Сетевое оборудование  маршрутизаторы, концентраторы, кабеля… …   Википедия

  • коммуникационное оборудование — Виды коммуникационного оборудования Технические средства компьютерных сетей включают в себя различные функциональные группы оборудования: средства линий передачи данных (кабель «витая пара», оптоволоконный и пр.) реализуют собственно… …   Справочник технического переводчика

  • Спецификация PC99 — Информация в этой статье или некоторых её разделах устарела. Вы можете помочь проекту, обновив её и убрав после этого данный шаблон. PC99  одна из спецификаций PC System Design Guide, которая представляет собой рекомендации и тр …   Википедия

  • Мониторинг и анализ сетей — Мониторинг сетей  целенаправленное воздействие на сеть, осуществляемое для организации ее функционирования по заданной программе:  включение и отключение системы, каналов передачи данных, терминалов, диагностика неисправностей, сбор… …   Википедия

  • Чехов (город в Московской обл.) — Город Чехов Флаг Герб …   Википедия

  • Чехов (город) — Город Чехов Флаг Герб …   Википедия

  • Codan — Limited Тип Public company Год основания 1 июля 1959 (под настоящим именем с 1970) Расположение …   Википедия

  • ГОСТ Р 53394-2009: Интегрированная логистическая поддержка. Основные термины и определения — Терминология ГОСТ Р 53394 2009: Интегрированная логистическая поддержка. Основные термины и определения оригинал документа: Interactive Electronic Technical Publication 3.3.12 Определения термина из разных документов: Interactive Electronic… …   Словарь-справочник терминов нормативно-технической документации

  • Nokia — У этого термина существуют и другие значения, см. Nokia (значения). Nokia …   Википедия

  • Средства автоматизации и связи —   программно вычислительные единицы и комплексы (общего и специального назначения), средства вычислительной техники и коммуникационное оборудование (серверное оборудование, рабочие станции, персональные компьютеры, АТС, каналы связи и канальное… …   Толковый словарь «Инновационная деятельность». Термины инновационного менеджмента и смежных областей

  • массив электропитания — [Интент] Для индивидуальных пользователей единственным устройством, реально нуждающимся в такой защите, является компьютер. В корпоративной среде, кроме ПК, в обеспечении качественного электропитания нуждаются серверы, коммуникационное… …   Справочник технического переводчика

normative_ru_en.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
