Сборка компьютера часть 3 подключение проводов

Продолжаем собирать компьютер, начатой в первой и второй части .В этой части будем подключать провода от всех комплектующих к материнской плате. Первое подключим провода идущие от кнопки включения, перезагрузки, питание светодиодов, индикаторы работы компьютера и работы жесткого диска.

Подробно о проводах корпуса было описано в статье «описание коннекторов корпуса». У каждой материнской платы подключение проводов корпуса сугубо индивидуальное поэтому откройте руководство к вашей материнской плате и найдите там схему подключения. Далее следуя схеме подключите провода корпуса.

Если же инструкции нет, то ее всегда можно найти в интернете на сайте производителя материнской платы.

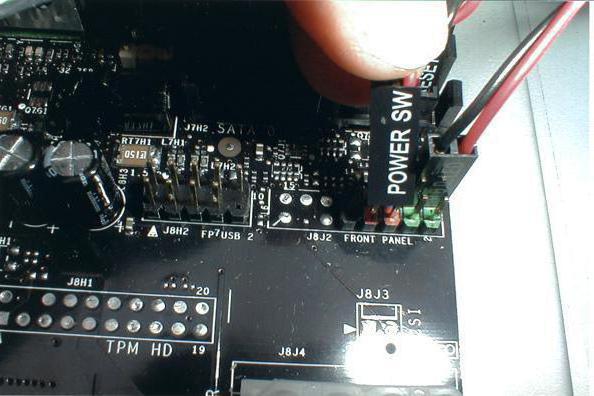

Приведу ниже фотографию подключенных проводов корпуса.



Далее подключаем провода внешних usb и внешних аудио входов/выходов здесь так же сверяемся с инструкцией к материнской плате.

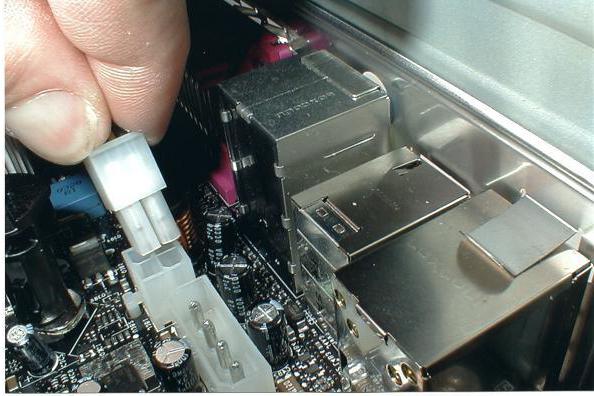

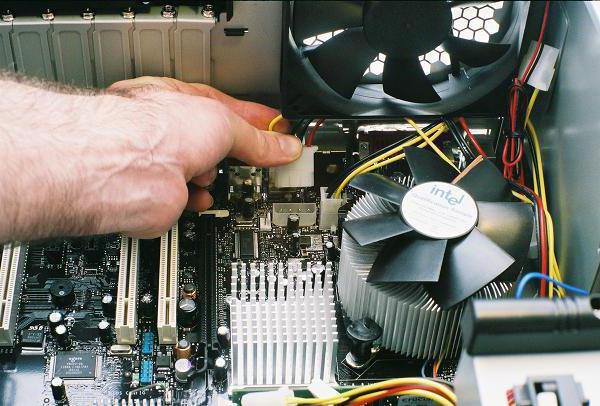

Теперь подключаем дополнительный разъем питания процессора. В блоке питания есть специальный выход с 4-мя проводами вот его и подключаем в дополнительное гнездо питания процессора.





 На рисунке виден белый четырех контактный разъем. На нем сделан специальный ключ предотвращающий неправильное подключение.

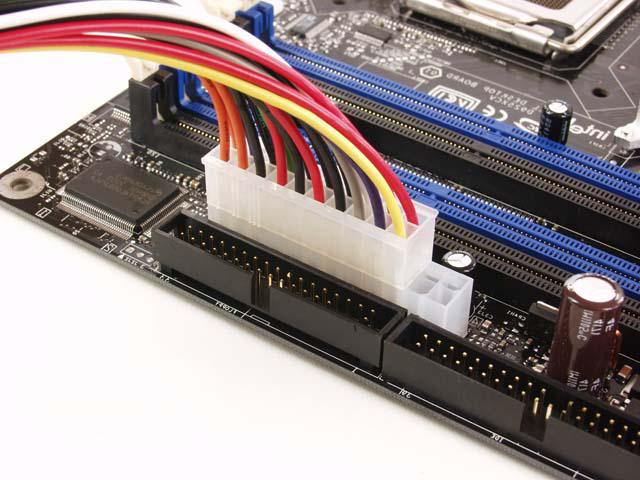

Далее подключаем основной питающий кабель к материнской плате. На современных материнских платах  необходимо подключать еще и дополнительный  четырех контактный разъем который как правило отдельно от основного. Для того что бы легче было подключить возьмите в руки основной разъем и совместите с дополнительным и уже потом всю конструкцию подключите к материнской плате.

рисунок

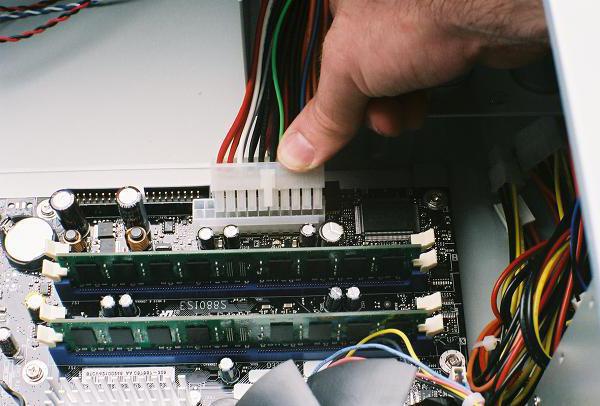

Подключаем все это целиком должно выйти так что специальная защелка защелкнется на выступе сделанном на разъеме материнской платы.

Далее подключаем оперативную память. Для этого отодвигаем специальные зажимы на слотах смотрите рисунок ниже. Описания типов оперативной памяти.





Теперь вставляем в специальную прорезь планку оперативной памяти, следите за ключом, вырез на планке.







Аккуратно нажимаем сверху на планку до защелкивания зажимов, будьте внимательны не стоит уж сильно нажимать, так что бы прогнулась материнская плата.





Далее подключаем сигнальные кабели sata и ide устройств .Жесткий диск  подключаем через Sata кабель к разъему sata 1 на материнской плате а оптический привод через Ide шлейф.





Подключение шлейфа к материнской плате.







Теперь подключаем питание жесткого диска.





и питание оптического привода





 Осталось только вставить в разъем видео карту рисунок ниже





Прикручиваем винтом к корпусу.





Если необходимо то подключаем к видео карте дополнительное питание ( в зависимости от модели видео карты)





Теперь все у нас в сборе , еще раз закрепим все висящие провода, проверим надежность подключения и можем смело закрывать боковую крышку и подключать компьютер к монитору .клавиатуре ,мышке. Подключаем кабель питания для розетки и нажимаем на кнопку запуска компьютера .Если у вас на жестком диске не стоит операционная система то компьютер пройдет POST тест и выдаст вам информацию что не может найти загрузочного устройства.

На этом закончу статью о сборке компьютера самому.​ Можно приступать к установке операционной системы Windows.

www.jaans.ru

Как собрать компьютер самому: подключение комплектующих —

В прошлый раз мы рассмотрели основные критерии, по которым необходимо осуществлять подбор компьютерного железа. И теперь, имея в наличии все необходимые комплектующие, можно приступать непосредственно к сборке компьютера. Будьте внимательны, не торопитесь и выполняйте все действия аккуратно. Внимательно изучайте сопутствующие инструкции.
Подготовьте рабочее место. Оно должно располагать достаточным количеством свободного пространства для расположения всех деталей и хорошим освещением. Что касаеется рабочего инструмента, то все, что вам понадобится – это крестовая отвертка. Производить сборку необходимо на поверхности, не проводящей электричество. Избегайте накопления статического электричества. Если ваше тело наэлектризовано, то дотроньтесь до какого-нибудь металлического предмета, чтобы разрядиться. Теперь можно начинать.

Установка процессора и системы охлаждения.

Начнем с установки процессора. Найдите на материнской плате разъем (сокет) для него в виде прямоугольной формы.

В зависимости от производителя процессора (Intel или AMD), разъем на материнской плате под него может быть двух типов:

В нашем случае процессор Intel и соответствующий под него тип сокета в материнской плате (LG-115).

Перед установкой процессора необходимо снять крышку, которая охватывает сокет.
Сбоку находится рычаг, опустите его вниз легким нажатием и отодвиньте слегка в сторону.

Затем поднимите этот рычажок вверх, вследствие чего прижимная крышка откроется.

Теперь берем процессор и устанавливаем его в разъем. Не нужно прилагать при этом усилий. Для установки в правильной позиции ориентируйтесь по стыковым вырезам. У Intel они в виде полукруглых выемок по бокам, у AMD – скошенные уголки.

Закрываем прижимную рамку (защитная крышечка на ней должна будет при этом отлететь, ее можно выбросить).

Переходим к установке системы охлаждения процессора.

В зависимости от модели и типа системы охлаждения, способ ее крепления на материнскую плату может отличаться. Как правило, в комплекте с ней присутствует подробная инструкция по ее сборке и установке. Поэтому советуем вам, сначала изучить ее и строго соблюдать порядок указанных действий.

Ниже рассмотрим наиболее распространенные способы крепления радиатора к материнской плате.

В нашем случае по бокам сокета процессора находится четыре отверстия.

В комплекте с процессором Intel идет система охлаждения, содержащая для крепежа четыре ножки, которые необходимо вставить в эти самые отверстия. Для закрепления необходимо нажать на них сверху.

В системные платах с разъемами под процессоры AMD штатная система охлаждения закрепляется двумя болтами.

Вернемся к нашей материнской плате. Если вы решили не использовать радиатор, который шел в комплекте с процессором Intel, а приобрели более продвинутую систему охлаждения, то, в данном случае, для его крепления используется специальная дополнительная рамка, которая прикрепляется с обратной стороны материнской платы.

Необходимо приложить эту рамку таким образом, чтобы отверстия на ней и плате совпадали. После чего вставьте в эти отверстия винты (их вы найдете в комплекте с радиатором) и прикрутите на них (с другой стороны платы) винты.

После нанесения термопасты на процессор (см. ниже), закрепляете радиатор с помощью специальной прижимной рамки и закручиваете гайками на ранее установленные винты.

Нанесение термопасты.

Радиатор может поставляться с уже нанесенной на него термопастой, в таком случае пропустите этот этап. Если же у вас в комплекте идет отдельный тюбик с ней, то необходимо нанести ее самостоятельно.

Выдавите на поверхность процессора небольшое количество термопасты (размером с горошину)

Распределите ее ровным слоем по всей его поверхности. Для этого удобно использовать пластиковую карточку (обязательно проследите, чтобы термопаста не вытекала за края процессора).

Теперь можете устанавливать систему охлаждения (см. выше).

Осталось подключить питание вентилятора (установленного на радиаторе) к материнской плате. Найти этот разъем не сложно. Он распологается рядом с сокетом процессора, имеет четыре штырька (контакта) и часто подписан как «CPU FAN».

Если шнур питания распологает только тремя контактами на конце, все равно подключайте его без страха в указанный разъем.

Установка оперативной памяти.

Слоты для оперативной памяти находятся недалеко от процессора. В нашем случае имеется четыре слота (два черных и два голубых).

Для лучшей производительности системы необходимо устанавливать планки памяти попарно, чтобы они работали в двухканальном режиме. Т.е. если вы хотите установить 4 ГБ, то следует приобретать две планки по 2 ГБ. Если конечная цель 8 ГБ, то соответственно нужно брать две памяти по 4 ГБ. Устанавливать их необходимо в один банк (имеется ввиду слоты одинакового цвета).

Подробную инструкцию установки оперативной памяти в слоты вы можете посмотреть в нашей прошлой статье «Как установить оперативную память на компьютер», начиная с третьего пункта.

Подготовка корпуса.

Материнская плата и все другие компоненты размещаются в корпусе. Поэтому давайте займемся его подготовкой.

Первое что необходимо сделать – снять боковые крышки.

В зависимости от модели вашего корпуса крепление крышек может быть самым разным. Наиболее часто встречаются защелки (их нужно аккуратно отжать) либо шурупы, находящиеся на задней стороне (открутите их и потяните крышку на себя). У нас как раз второй случай, когда боковые крышки крепятся винтами (сверху и снизу).

Внутри корпуса системного блока вы обнаружите некоторые аппаратные комплектующие. Как правило, это шнур питания, пакетик с крепежными винтами и инструкция. Выньте их. Провода, которые идут от передней панели, не трогайте (их подключением мы займемся позже). В итоге корпус готов для дальнейшее сборки и будет выглядеть следующим образом:

Установка оптического привода (DVD-дисковода) и жесткого диска.

В передней части корпуса системного блока предусмотрена специальная стойка с отсеками двух типов ширины. Сюда как раз и устанавливаются жесткие диски, оптические приводы, картридеры. В боковых стенках стойки вы найдете отверстия и прорези для крепления этих устройств винтами и специальными зажимами.

Давайте начнем с установки DVD-привода. Разместим его в самом верхнем отсеке.

Снимите переднюю заглушку и втащите устройство с наружной части внутрь отсека. Совместите все четыре отверстия (по два на каждой стороне) у самого устройства и боковых стенках стойки. Зафиксируйте винтами.

В средней части располагаются отсеки для другого типа устройств.

Раньше в них размещали трех дюймовые дисководы, но они на сегодняшний день морально устарели. Потому сегодня этот отсек используется для кардридеров (устройства чтения карт памяти). Их установка аналогична установке DVD-привода.

В нижней части находятся отсеки для установки жестких дисков. Крепление жесткого диска происходит как и в ситуации с оптически приводом, но в отличии от последнего, жесткий диск вставляется в отсек не снаружи, а с внутренней части корпуса.

На этом все. Дальнейшее подключение жесткого диска и оптического привода мы продолжим ниже, в пункте «Подключение SATA кабелей» и «Установка/ подключение блока питания». А пока займемся установкой материнской платы.

Установка материнской платы.

Положите корпус правой боковой стенкой вниз.

В комплекте к вашей материнской плате должна идти прямоугольная планка с различными отверстиями под разъемы платы, служащие для подключения таких внешних устройств, как монитор, колонки, клавиатура, мышь и др. Выглядит она следующим образом

Установку планки необходимо осуществлять изнутри корпуса.

Расположите ее так, чтобы отверстия совпадали с расположением разъемов на материнской плате.

Если смотреть на планку с лицевой стороны в горизонтальном положении, то слева должны размещаться одно (максимум два) круглых отверстия для подключения мыши или клавиатуры, а справа круглые отверстия (от трех до шести) меньшего диаметра для звуковой карты.

Вставьте и установите планку в прямоугольный вырез, надавливая на нее до тех пор, пока не услышите характерный щелчок, означающий, что она встала в пазы.

Для закрепления материнской платы в корпусе предусмотрена большая металлическая пластина с отверстиями, в которые нужно вкрутить специальные латунные стойки (ножки). К этим стойкам в дальнейшем и прикручивается плата.

Однако ножки нужно вставлять не во все отверстия, а только в те, которые соответствуют отверстиям, проделанным в материнской плате. Чтобы понять какие именно отверстия в корпусе вам необходимо использовать, возьмите и приложите плату к крепежной пластине корпуса (при выборе правильного положения платы ориентируйтесь соответствию ее разъемов к установленной ранее планке).

Запомните местоположение и количество совпадаемых отверстий. Выньте материнскую плату и вкрутите в эти места корпуса стойки.

Установите плату обратно и зафиксируйте ее, вкрутив винты через отверстия в стойки.

Подключения кнопок, светодиодов и разъемов передней панели корпуса.

Давайте теперь подключим к материнской плате провода, идущие от передней панели системного блока.

Правильно их подключить не составит труда, т.к. все провода и разъемы под них в материнской плате подписаны.

PWR_SW (или POWER SW) — кнопка включения компьютера.

RST (RESET SW) – кнопка перезагрузки.

H.D.DLED – индикация активности жесткого диска

SPEAKER – встроенных динамик корпуса (спикер) для звуков системных предупреждений.

PLED – лампочки питания.

Также есть еще два кабеля, необходимые для возможности подключения USB и аудио разъемов с передней части системного блока.

На материнской плате все разъемы под эти кабели располагаются в один ряд с самого края.

С USB и AUDIO думаем все понятно.

SYSTEM PANEL предназначена для подключения кабелей кнопок включения, перезагрузки компьютера, индикаторов и спикера. Они подписываются аналогично разъемам кабелей, которые должны быть к ним подсоединены.

В некоторых, редких случаях, разъемы на материнской плате могут быть не подписаны. Тогда рекомендуем воспользоваться инструкцией (руководством пользователя) к вашей модели материнской платы. Там вы найдете подробное описание назначение всех групп разъемов и контактов.

Подключение SATA кабелей.

В комплекте с материнской платой вы найдете SATA кабели. Они необходимы для подключения жесткого диска и DVD-дисковода к материнской плате.

Один конец кабеля (с угловой формой) вставляем в разъем устройства, а другой в разъем материнской платы.

В материнской плате разъемы для кабелей SATA располагаются, как правило, в правом нижнем углу. Узнать их можно по Г-образным конекторам, окруженных рамкой.

Они могут быть окрашены в разные цвета, что свидетельствует о разной пропускной способности скорости. В нашем случае голубым цветом обозначены SATA разъемы, обеспечивающие скорость передачи данных в 3 ГБ/сек, а белым – 6 ГБ/сек. Подключаться к разъему 6 ГБ/сек имеет на сегодняшний день смысл только в том случае, если вы подключаете твердый накопитель данных (SSD).

Установка/подключение блока питания.

Место для закрепления блока питания находится в верхней задней части корпуса системного блока. Вы увидите большой прямоугольный вырез.

Это и послужит вам ориентиром для его установки внутри корпуса. Зафиксируйте блок питания винтами в четырех отверстиях.

Теперь займемся подключением к нему всех устройств. Начнем с подключения необходимых проводов к материнской плате.

Самый большой 24-контактный кабельный разъем (ATX Power) отвечает за подачу питания к материнской плате.

Для совместимости со старыми материнскими платами он может быть разделен на две части (20- и 4-контактую).

Найти разъем для его подключения не составит труда, т.к. он такой же большой. Как правило, располагается недалеко от слотов оперативной памяти.

Вторым подключаем 8-контактный кабель для дополнительной мощности процессора.

Разъем на материнской плате для его подключения находится недалеко от процессора.

И последнее что нам осталось подключить, это кабели питания SATA для жесткого диска, оптического привода, SSD-диска.

Установка видеокарты.

Для установки современных видеокарт на материнской плате используется PCI Express x 16 разъем.

Разъем PCI Express x 1 предназначен для звуковых карт, wi-fi адаптеров и др. Также вы можете обнаружить и старый тип разъемов PCI. Он до сих пор может служить для подключения сетевых и профессиональных звуковых карт.

Мы надеемся, что вы приобрели современную видеокарту, и потому нас будет интересовать именно PCI Express x 16 разъем.

Если в вашем случае, как и у нас, более одного разъема такого типа, то используйте тот , который ближе к радиатору процессора.

Снимите заглушки с задней стенки корпуса напротив того разъема, в который будете вставлять видеокарту.

Вставьте видеокарту в слот разъема, аккуратно нажимая на нее.

Прикрутите винтом конец платы, расположенный ближе к задней части корпуса.

В установленной нами видеокарте есть два разъема (6- и 8-контактный). Необходимо подключать к ним соответствующие кабели из блока питания.

Вот мы и закончили установку и подключение всех комплектующих устройств внутрь корпуса.

Оденьте обратно боковые крышки, подключите монитор, клавиатуру, мышку и ваш компьютер готов к работе. Все что вам осталось сделать, это установить предпочитаемую операционную систему. Если у вас на этом этапе возникнут проблемы, то советуем почитать следующие наши статьи:

Как установить Windows 7 [пошаговая инструкция]

Как установить Windows 8 [пошаговая инструкция]

Теперь вооружившись полученными знаниями, вы в дальнейшем всегда сможете заменить вышедшие из строя компоненты или произвести модернизацию компьютера самостоятельно.

commix.ru

Проводка компьютера: как подключить провода

Автор Avengerrr На чтение 4 мин. Опубликовано 04.10.2017

Как подключить провода — правильно

Компьютер включает в себя жгут проводов, БП вентиляторы системы, материнской платы, жесткий диск и т.д.. Начнем с корпуса.

Во-первых, есть большие различия проводов в жгутах, которые прикреплены к вашему ПК. В комплекте идут с корпусом, разъемы на конце провода имеют маркировку. Вы увидите большую кучу HDD, питания, блок питания и т. д. Посмотрим на материнской плате для подключения передней панели. Вижу надпись «м» на схеме материнской платы.

Ваша материнская плата руководство будет иметь страницу, которая отображает подробную схему что куда идет.

Ютуб Провода Передней Панели

{source}
<iframe width=»560″ height=»315″ src=»https://www.youtube.com/embed/YL05vvQC1WA» frameborder=»0″ allowfullscreen></iframe>
{/source}

Подключения к компьютеру нужно подключить:

• Питания (также называется сообщение) — это подключение для питания светодиодов на передней панели – это будет зеленым, когда компьютер включен.
• ПВ (это выключатель питания на корпусе) — это подключение к фактической кнопку питания на передней панели корпуса
•  подключение динамика внутри корпуса
• БГ — это подключение к индикатор активности жесткого диска. Это будет гореть, когда ваш жесткий диск работает
• Сброс — это для подключения кнопки сброса на передней панели корпуса

Ютуб Видео Подключить Провода К Материнской Плате

{source}
<iframe width=»560″ height=»315″ src=»https://www.youtube.com/embed/XYlxu5hBHK0″ frameborder=»0″ allowfullscreen></iframe>
{/source}

Обратите внимание на подключение слева проводов. Подключение USB от компьютера случае. Это где вы подключите любую внешнюю USB-портов, как на передней панели корпуса компьютера USB-кронштейн, как показано дальше.

Все, что вам нужно сделать, так это соответствовать каждый провод с его разъемам, распайка.

Я иногда нарываюсь на неприятности жгутов, мои пальцы с трудностями проходят между контактами (как вы увидите ниже). Пинцет и фонарик пригодится для небольшого рабочего пространства.

Примечание: Вы не сможете использовать все контакты на материнской плате. Это нормально, и не то, о чем должны беспокоиться. Соединения отличаются от производителя.

Давайте корпусных вентиляторов здесь также связаны. В зависимости от производителя платы которую Вы приобрели.. Более крупные вентиляторы, которые подключены будут иметь небольшой 3-или 4-контактный разъем питания.

В некоторых случаях уже установлены кронштейны и вам просто нужно привязать контакты вентиляторов на место. В противном случае, вы можете использовать винты.. Эти винты вставляются снаружи в корпус, на задней панели.

Они могут быть подключены непосредственно к материнской плате. Найти метку, которая говорит «sys_fan» и подключите. Некоторые поставщики плат придут с 4 контактный разъем, который будет подключаться непосредственно к источнику питания. Если у вас 2 вентилятора на задней панели корпуса, для них встроены дополнительные разъемы. Всякий раз, когда ваш компьютер включен, то вентиляторы будут запускаться. Провода цепляйте к корпусу хомутами, помогает держать компьютер проводку аккуратно.

Некоторые сетапы памяти компьютера оснащены вентиляторами, которые соответствуют поверх карты памяти. Если у вас есть один из них, посмотрите для подключения на материнской плате, который читает эффект «sys_fan» или «sys_fan2». Это будут небольшие 4-контактный соединения, которые можно задействовать маленькие вентиляторы.

Ютуб подключаем провода блок питания к компьютеру плюс материнской плате

{source}
<iframe width=»560″ height=»315″ src=»https://www.youtube.com/embed/ES2psTOtzhM» frameborder=»0″ allowfullscreen></iframe>
{/source}

 С помощью этой связи вместо того, чтобы идти напрямую к источнику питания позволит вашей системе для управления скоростью вращения вентилятора зависит от температуры. Это также позволит вам контролировать вашу скорость вентилятора и сам компьютер.

Если у вас есть вентиляторы на Северный мост или Южный мост, вы увидите подключения к компьютерному корпусу, исходящий от них. Они будут подключаться непосредственно в материнскую плату. Это как правило, 3-контактный соединения,  будет предназначена только для установки на конкретную вилку. Вилки будут очень близко к Северному и Южному мостам.

Это самые распространенные соединений для корпуса и материнской платы. Вы можете иметь другие соединения, такие как вторжение шасси, доверенный платформенный модуль или дополнительный com и LPT карт, которые необходимо подключить к материнской плате. Пожалуйста, обратитесь к руководству по материнской плате для дополнительных подключений.

xroom.su

Как к материнской плате подключить провода: пошаговая инструкция

При сборке компьютера, обязательно нужно знать, как к материнской плате подключить провода, ведь без этих знаний ничего вообще не получится. Данный этап осуществляется, когда все комплектующие уже установлены в корпус. То есть сама материнская плата, блок питания, жесткий диск находятся на своих местах. Также желательно установить и материнскую плату в PCI-E разъем и прикрутить ее к корпусу. Только теперь и нужно к материнской плате подключить провода. Как это сделать? Об этом мы сейчас и поговорим.

Как подключить провода к материнской плате Asus, ASRock, MIS и других производителей?

Важно сразу отметить тот факт, что описанный ниже метод сильно обобщен. Разные материнские платы подключатся немного по-разному. То есть некоторые отличия могут быть, однако принцип остается тем же. Начнем с разъяснения и подключения коннекторов корпуса: кнопки питания, перезагрузки, USB-портов.

Подключение коннекторов

Перед тем как к материнской плате подключить провода от блока питания, нужно подключить к ней коннекторы. Здесь важно понимать, что все они имеют защиту от неправильного подключения, поэтому вставлять их нужно крайне аккуратно, без приложения усилий.

Обратите внимание, что каждый коннектор имеет маркировку, которая описывает его назначение. На материнской плате также есть маркировка, но на некоторых моделях она отсутствует. Описание клемм можно найти только в инструкции к материнской плате.

Подключаем первый коннектор с маркировкой M/B SW. Он отвечает за кнопку питания на корпусе. Также он может иметь название POWER SW. Внимательно присмотритесь к материнской плате (справа внизу), есть ли там пара контактов с пометкой POWER. Если есть, то именно на них и нужно нацепить данный коннектор. Если такой надписи нет, тогда открывайте инструкцию к плате и ищите схему там.

Второй коннектор с маркировкой RESET SW отвечает за кнопку перезагрузки. По аналогии с POWER, подключаем коннектор RESET SW. Если на плате нет указания, то ищем в инструкции к материнской плате, какие именно контакты нужно замыкать.

Есть также провода с пометками POWER LED+ и POWER LED-, благодаря которым светятся лампочки на корпусе системного блока. Здесь важно их подключить правильно и не перепутать местами плюс и минус. Сверяйтесь обязательно с инструкцией.

Не забываем и про USB-разъемы на корпусе. Если вы хотите иметь возможность вставлять флэшки в гнезда на корпусе, а не непосредственно в материнскую плату, то нужно подключить USB-разъемы. Они маркируются как USB. Провод Audi отвечает за подключение разъема Jack 3.5 mm, который используется для наушников или колонок.

Еще раз напомним, что важно знать, как подключить провода включения к материнской плате правильно. И если вам приходится с усилием втыкать коннектор, то, скорее всего, вы делаете что-то неправильно. После того как к материнской плате подключили провода коннекторов, можно приступать к блоку питания.

Подключение питания процессора

Центральный процессор ставится на отведенное для него гнездо, а на него надевается радиатор с кулером. К самому процессору никакой провод не подключается. Его питание осуществляется от материнской платы, и провод подключается непосредственно к ней. Гнездо питания находится рядом с процессором. Присмотритесь, есть ли рядом 4-пиновое гнездо. В инструкции к материнской плате обязательно указывается его расположение, однако его видно даже при беглом осмотре платы.

В гнездо питания процессора подключается 4-жильный провод. Обычно оно здесь единственное, поэтому ошибиться вряд ли у вас получится.

Подключение главного кабеля питания материнской платы

Самым крупным кабелем является именно этот. Он состоит из двадцати разъемов (пинов), а в дополнение к нему прилагаются еще 4 отдельных разъема. Получается, что материнская плата подключается через 24 разъема. А так как из блока питания выходит единственный провод с таким количеством пинов, то и ошибиться в его определении вы не сможете. Кроме того, на конце коннектора есть специальная защелка, которая не позволяет вставить кабель в разъем неправильно.

При подключении убедитесь, что эта конструкция вошла в гнездо и защелкнулась.

Подключение видеокарты

Если вы используете процессор с интегрированной видеокартой, то никакого подключения видеокарты не будет. Но чаще всего пользователи предпочитают использовать мощные графические платформы, которые подключатся через PCI-E-разъем и требуют дополнительного питания.

Видеокарта запитывается от 4-пинового коннектора. Место для питания, в зависимости от модели видеокарты, может быть где-то сбоку, но чаще всего оно находится сзади. Если видеокарта очень мощная и требовательная к питанию, то она может запитываться и от 6-пинового коннектора. Поэтому, при выборе блока питания, обращайте внимание, какие именно и сколько проводов для питания у него есть. При подключении карты коннектор должен защелкнуться — обратите на это внимание.

Подключение жесткого диска

Жесткий диск подключается к материнской плате через SATA-кабель. На материнской плате (где-то в правой части) обычно присутствует 4 разъема SATA, где написано: SATA1, SATA2, SATA3, SATA4. Выбирайте первый и подключайте к нему жесткий диск.

SATA-кабель имеет одинаковые разъемы на двух концах. Но этого недостаточно. Жесткий диск также требует питания и обычно подключается к блоку через 4-пиновый разъем. Поэтому подсоединяйте к нему кабель с четырьмя жилами. По аналогии подключается и оптический привод для дисков, но они сейчас крайне редко используются.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ. Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место.

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое «железо» максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот «конструктор», ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

fb.ru

Как правильно подключить компьютер — инструкция с фото

Слева — VGA, посередине — DVI, справа — HDMI.

Зачастую бывает, что и монитор, и видеокарта поддерживают все три интерфейса. В таком случае мы рекомендуем воспользоваться интерфейсом DVI либо HDMI, на ваше усмотрение.

Ну вот, скажете вы, начали выражаться всякими непонятными терминами. Но не стоит прежде времени пугаться. Компьютерный язык изобилует такими терминами, которые вам нужно будет постепенно выучить. Без этого никак.

Интерфейс – это, попросту говоря, взаимодействие, сопряжение.

Идем дальше… Видеокарта может быть как встроенная в материнскую плату (интегрированная), так и внешняя (дискретная), то есть являющаяся отдельным устройством, подключенным к соответствующему разъёму на материнской плате компьютера.

На рисунке в прямоугольнике под номером 1 заключён разъём видекарты, встроенной в материнскую плату. В данном примере этот разъём VGA. В прямоугольнике под номером 2 показаны разъёмы внешней видеокарты. И здесь, как мы видим, все три описанные выше видеоинтерфейса.

Если в вашем компьютере присутствуют обе видеокарты, то лучше и правильнее будет использовать внешнюю. Почему? У интегрированной видеокарты нет собственной оперативной памяти, поэтому она будет использовать память системы, чего нельзя сказать о видеокарте внешней. У внешней «видюхи» есть не только собственная «оперативка», но и свой процессор. Но сейчас не будем углубляться в дебри, у нас другая задача…

Итак, смотрим, какие интерфейсы поддерживает ваши видеокарта и монитор, берем соответствующий кабель (как правило, они идут в комплекте с монитором) и соединяем их друг с другом.

Подключение кабеля питания к монитору

Сетевой кабель вставляем в разъём на мониторе, другой конец в сетевой фильтр. Сетевой фильтр — это такой удлинитель для подключения нескольких (как правило, не менее пяти) устройств и кнопкой включения. Там еще есть предохранитель, так что если в электросети произойдет сильный перепад напряжения, то сработает предохранитель, и ваш ПК не пострадает.



Подключение сетевого кабеля к блоку питания

Дальше… Таким же сетевым кабелем соединяем блок питания компьютера с сетевым фильтром (Пилотом).



Подключение клавиатуры и мыши к омпьютеру

Клавиатура и мышь подключаются к системному блоку через разъём PS/2 или через обычные USB. Для мыши зелёный, для клавиатуры сиреневый.

Не перепутайте с USB 3.0. Эти разъёмы отличаются по цвету, у USB 3.0 разъемы синие.



Подключение звуковых колонок

Подключаем аудио-колонки. Практически все материнские платы имеют встроенную звуковую карту. На задней панели системного блока вы можете видеть от трёх до шести разноцветных входов.

Зеленый вход для колонок, розовый – служит для микрофона. Все остальные не нужны, если у вас обычные колонки.

Проверка соединений и включение компьютера

Всё! Ваш компьютер готов к включению. Еще раз проверяем все соединения. Сетевой фильтр подключаем к сети питания и нажимаем красную кнопочку на нем. Так же проверяем положение выключателя на блоке питания. Естественно, он должен быть включен. Имейте ввиду, что такой выключатель есть не на всех блоках питания.

Организация рабочего места

Ну и в заключении несколько слов о выборе местоположения вашего ПК и организации рабочего места. При выборе расположения вашего компьютера позаботьтесь о том, чтобы системный блок не находился вблизи отопительных приборов. Иначе возможен перегрев системы и аварийное отключение, если сработает система защиты от перегрева. Но лучше не экспериментировать.

Рекомендуемое расстояние от монитора до глаз не должно быть менее 70 см. Больше можно, меньше — нет. Желательно, чтобы центр монитора находился на уровне глаз. Для чего это нужно? Для удобства восприятия информации с экрана монитора.

Позаботьтесь о хорошем освещении вашего рабочего места. Оно должно быть не слишком ярким, но и не тусклым. Если ваш компьютер установлен в плохо освещаемом месте, установите дополнительный светильник.

comprayexpress.ru

Как подключить блок питания к компьютеру: подробная инструкция подключения проводов

Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:

1. Сначала обязательно отключите блок питания от сети, вынув из него провод. Рекомендуем также подождать после этого 3-4 минуты, чтобы накопившееся электричество рассеялось и не навредило комплектующим компьютера при отключении блока питания;
2. Далее необходимо отключить все провода, которые идут от блока питания к компонентам компьютера. Здесь важно отметить, что из самого блока питания никакие провода доставать не нужно. При этом обратите внимание, что провода могут идти не только непосредственно к материнской плате, видеокарте, дискам и так далее, но и к переходникам;
3. Заключительный шаг при демонтаже блока питания – это снятие его с креплений. Открутите винты, расположенные на задней части корпуса, которые удерживают блок питания, после чего вытащите его. Рекомендуем проделывать данную операцию, положив системный блок на бок. Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате.

На этом можно считать отключение блока питания завершенным.

Как подключить блок питания к компьютеру

Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы. Рассмотрим последовательно подключение блока питания:

1. Первым делом его необходимо аккуратно поместить в корпус системного блока на место старого блока питания. Здесь крайне важно не уронить блок питания на материнскую плату и другие комплектующие. Лучше положите компьютер на бок и аккуратно установите блок;
2. Далее прикрутите блок питания к обратной части корпуса компьютера при помощи винтов, надежно его зафиксировав;
3. Следом переходите к подключению проводов в соответствующие разъемы. Рассмотрим провода, которые имеются практически в каждом блоке питания:

Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

Загрузка…

okeygeek.ru

Подключение блока питания к компьютеру

Компьютерный блок питания имеет определенное количество шлейфов, каждый из которых имеет свое назначение. Помимо назначения они различаются питающим постоянным напряжением +3,3В, +5В, +12В.

На самом БП обычно присутствует специальная информационная наклейка.

Здесь указывается производитель, общая мощность устройства, входное напряжение, ток и частота, а также ток и напряжение выходных силовых кабелей, их количество и мощность. Рекомендуем пользователям ознакомиться с ней, прежде чем подключать данный БП к своему компьютеру.

Рассмотрим, для чего предназначен тот или иной кабель на современном стандартном блоке питания.

Основной кабель (справа на картинке) имеет 24(20) контактный разъем. Часто добавочные 4 контакта открепляются от основного 20 pin набора при необходимости. Предназначен для питания материнской платы. Для питания более новых системных плат последних поколений используются все 24 контакта. На устаревших – 20, поэтому у старых БП этот разъем имеет 20 контактов. Если Вы желаете подключить к нему материнку последних поколений, то возможно придется воспользоваться переходником такого типа.

Между собой оба разъема совместимы, поэтому можно использовать 20 pin для 24 контактного разъема без дополнительных 4 pin.

Следующие 2 штекера (справа налево) – 6-ти и 8-ми пиновые используются для дополнительного питания видеоадаптеров PCI-E.

Для более древних видеокарт для этих целей также может применяться штекер Molex.

Следующий 4 контактный шнур предназначен для подключения питания процессора в основном для более старых материнских плат. На современных мат. платах могут находиться 8, 8+4, 8+8 pin.

Также этот кабель еще называют стабилизатором процессора.

Следующий – SATA разъем. Предназначен для питания жестких дисков. Всегда работает в паре с SATA кабелем для передачи данных.

Далее идет упомянуты ранее Molex разъем.

Предназначен он для питания корпусных вентиляторов, реобасов, для некоторых карт расширения и т.п. По сути Molex – универсальный разъем питания, к нему при необходимости можно подключать разные переходники.

Последний из вышеперечисленных Molex коннектор, который также может предназначаться для питания вентиляторов и реобасов.

Как подключить блок питания

Разобравшись с назначением всех кабелей и штекеров приступим к установке блока питания и его подключению. Прежде всего Вам понадобится (помимо самого БП) крестовая отвертка.

Она пригодится для того, чтобы закрепить это устройство в корпусе. Затем приступаем к подключению проводов.

При этом нужно следить за правильным направлением ключей всех штекеров, чтобы их не повредить. Особых усилий прилагать не нужно. Подсоединять можно в любой последовательности. Но лучше начать с самого большого разъема ATX. Это рекомендуется для удобства и для того, чтобы кабеля не запутывались между собой и не мешали друг другу. Плотно фиксируем надавливая до упора до щелчка фиксатора гнезда.

Затем процессорный штекер, винчестер, платы расширения, dvd привод и т.д. Все разъёмы следует правильно позиционировать с помощью ключей, присутствующих на них.

После подсоединения немаловажно закрепить все провода так, чтобы они не мешали вращению никаких вентиляторов. Возможно где-то придется прикрепить шлейфы к корпусу либо связать между собой с помощью обычно идущих в комплекте специальных проволочек.

После всех произведенных подключений производим проверку путем пробного включения. Если все в порядке – закрываем крышку и устанавливаем системный блок на место, предназначенное для него.

Читайте также:

composs.ru
