А вы знаете — как работает матричный принтер?

Добрый день, друзья!

А вы знаете, что исторически одним из первых печатающих устройств, подключаемых к компьютеру, был именно матричный принтер?

Почему принтер называется матричным?

В механических печатных машинках и первых печатающих устройствах печать осуществлялась посредством удара рычага с зеркальным изображением печатаемого знака через красящую ленту.

Но такие конструкции были либо слишком сложны, либо не обеспечивали требуемой скорости печати.

Затем додумались разложить изображения шрифтов на составные элементы — точки.

Чем больше элементов (точек) в каждом знаке шрифта, тем более качественным будет его изображение, но и сложнее печать. В конце концов, остановились на матрицах размером 7х9 и 9х12. Каждая точка создается ударом иглы по носителю (чаще всего – бумаге) через ленту из синтетических волокон, смоченную специальными красителями.

Скорость печати матричного принтера измеряется в cps (simbol per second,

символах в секунду). Почти всегда в рекламных целях указывают наибольшую скорость для draft (чернового режима). В графических режимах работы скорость может иметь существенно меньшую величину.

 Составные части матричного принтера

Матричный принтер состоит из следующих составных частей (систем):

  •  печатающей головки,
  •  картриджа с красящей лентой,
  •  системы перемещения печатающей головки,
  •  системы подачи и протяжки бумаги,
  •  микропроцессорной системы управления,
  •  механических и оптических датчиков,
  •  источника вторичного электропитания.

 Устройство печатающей головки

Рассмотрим вкратце, как устроена печатающая головка. Основа ее – иголки с пружинками, рычажки и соленоиды.

В исходном состоянии печатающие иглы (диаметром 0,2 – 0,3 мм) с надетыми на них пружинками не выступают за пределы головки.

При подаче импульса напряжения на обмотку соленоида возникающее магнитное поле скачком выдвигает подвижный сердечник (на рисунке – вниз).

Этот сердечник бьет по рычажку, который поворачивается на шарнире. Через рычажок удар передается на иголку. Она бьет по бумаге через красящую ленту и, таким образом, появляется одна из точек изображения знака шрифта. Затем иголка под действием пружины возвращается в первоначальное положение. Процесс периодически повторяется со всеми иголками.

Головки могут содержать разное количество иголок, наиболее часто используются головки с 9 и 12 иголками. Для более качественной (или быстрой) печати используются  18 и 24 иголки.

При печати обмотки соленоидов нагреваются. Поэтому головка содержит в себе радиатор из алюминиевых сплавов, отводящий тепло.

Головка может содержать в себе температурный датчик. При длительной работе, когда радиатор ее сильно нагревается, датчик сигнализирует об этом управляющей схеме принтера. Та учитывает это и

замедляет скорость печати во избежание перегрева.

Когда головка остывает, управляющая схема автоматически поднимает скорость печати. На радиаторе обычно находится пластмассовая решетка. Она предназначена для защиты оператора от случайного прикосновения к нагретой поверхности.

  А как из точек получаются знаки шрифта?

Как происходит процесс печати, лучше всего показать на примере.

Любую букву или знак можно представить в точечном виде. Если конкретная иголка ударит в конкретном месте, получим точку.

Печать осуществляется столбцами точек. Для печати, например, буквы F в первый момент должны одновременно сработать иглы 1 – 7,  и получится основная «палочка» буквы.

Затем каретка с головкой чуть отъезжает, и срабатывают иголки 1 и 4, потом вновь они же и затем – только игла 1. Для печати нижнего хвостика буквы g (а также запятых) используются иголки 8 и 9. Но это так называемый «черновой режим», когда ясно видно точечная структура знака. Чтобы отдельные точки не так резали глаза, используется несколько способов.

Во-первых, можно дважды ударить одной и той же иголкой по одному и тому же месту. Это не так глупо, как может показаться на первый взгляд. Дело в том, что иголка никогда точно не попадет в то же место, всегда будет небольшое смещение. Это эквивалентно тому, что для одного используется большее количество точек. В результате начертание сглаживается.

 Два удара, два прохода и подводный камень

Чаще всего «двойной удар» делается в два прохода. Один раз каретка с головкой движется слева направо (и печатает знаки), второй раз – справа налево. Понятно, что при этом скорость печати падает вдвое. За качество надо платить! Но здесь скрыт один подводный камень.

По мере износа движущихся частей (втулок каретки) принтера люфт увеличивается.

Изнашивается и направляющая каретки. Каретка начинает «болтаться», и иголки перестают попадать туда, куда должны. В результате знаки начинают двоиться, что выглядит очень некрасиво. Если «болтанка» невелика, ее можно скомпенсировать встроенными средствами. Если же износ большой, каретку и направляющую

следует заменить.

Другой подход заключается в том, что для начертания знака с самого начала используется больше точек, чем для чернового режима. Так получаются всякие «красивые» шрифты (курсив, например) со сглаженными углами. Если еще применить двойной удар, на шрифт уже приятно посмотреть! А если еще применяется головка с 12 или 24 иглами – качество еще более повышается.

 Система перемещения печатающей головки

В систему перемещения печатающей головки входят:

  • каретка, на которой крепится печатающая головка,
  • направляющая (стальной вал), по которой каретка с головкой движется слева направо и наоборот,
  • шаговый электродвигатель с ременной передачей, который и двигает каретку.

Каретка содержит в себе пластмассовые или латунные втулки, контактирующие с направляющей, которая покрыта тонким слоем смазки.

В нижней части каретки имеется войлочная подушечка, касающаяся вала.

Она впитывает смазку и потихонечку отдает ее.

Концы направляющей опираются с обеих сторон на эксцентрики, которые связаны с рычагом регулировки толщины бумаги.

В самой нижней части каретки имеется замок (извилистая щель) для крепления ременной передачи. Ремень с одной стороны гладкий, а с другой (внутренней) – зубчатый. Это необходимо для надежного сцепления с насадкой, насаженной на вал двигателя.

 Различная толщина носителя печати

Бумага может иметь различную толщину.

К тому же, печать может осуществляться сразу на нескольких листах через копирку.

Весь этот «бутерброд», естественно, намного толще одного листа.

При отведении рычага регулировки толщины  назад («на себя») направляющая вместе с кареткой отодвигается от резинового вала, который подает носитель печати. Этому помогают эксцентрики. Теперь можно печатать на более толстой бумаге. Если печатают на одиночном листе бумаги, рычаг отводят «от себя». При этом направляющая придвигается ближе к валу.

Иногда после печати «бутерброда» начинают печатать вновь на одиночных листах и забывают придвинуть рычаг. При этом сила удара игл уменьшается, так как они находятся на большем расстоянии. Печать будет более бледной, и можно сделать ошибочный вывод об износе ленты картриджа.

С другой стороны, если головка придвинута слишком близко к валу (и печатают  сразу на нескольких листах) – она будет задевать за «бутерброд». Поэтому головка должна быть на оптимальном расстоянии от резинового вала. Точному позиционированию помогает цифровая шкала на рычаге прижима бумаги.

 Шаговый двигатель – что это такое и зачем?

В систему перемещения печатающей каретки с головкой входит шаговый двигатель (stepping motor).

Он отличается от обычного тем, что его ротор может занимать не любое положение, но принимать ряд дискретных значений.

При подаче управляющего импульса в обмотки ротор двигателя поворачивается на один шаг (несколько градусов) вокруг своей оси.

Величина шага определяется конструкцией двигателя и иногда указывается на этикетке. Применение шагового двигателя позволяет точно отслеживать положение каретки с печатающей головкой.

Схема управления «знает», сколько импульсов она послала в обмотки двигателя, следовательно,  «знает» сколько оборотов сделал его ротор. На этом основании  она «делает вывод», как далеко отъехала каретка (жестко связанная ременной передачей с ротором) от первоначального положения.

В цепь питания шагового двигателя включают токовый датчик.

При возникновении препятствий или попадании посторонних предметов в зону движения  каретки двигатель подтормаживает. При этом потребляемый им ток возрастает. Схема управления фиксирует это и обесточивает его.

Если бы такого датчика не было, двигатель продолжал бы работать и разнес бы вдребезги систему перемещения каретки. Или порвал бы ременную передачу. При высыхании смазки на направляющей сопротивление движению возрастает, токовый датчик это фиксирует. При этом схема обесточит двигатель, и печать станет невозможной.

На сегодня все. Надеюсь, вам было интересно, уважаемые читатели! Во второй части статьи мы закончим краткое знакомство с матричным принтером и расскажем, как устроена система подачи бумаги.

Не пропустите! С Вами был Виктор Геронда.

До встречи!


Что такое матричный принтер?

Матричный принтер — старейший из всех типов принтеров, которые применяются ныне. Достаточно сказать, что его механизм изобрели в далеком 1964 году специалисты корпорации Seiko Epson. Именно они стали теми самыми первыми устройствами, которые обеспечили графический вывод твердой копии.



После этого появились и другие устройства. Более современные. Вот почему матричная печать в настоящее время практически не применяется.



Впрочем, еще остались некоторые сферы, в которых до сих пор не могут заменить матричный принтер. Речь идет про печать многоэкземплярных форм, пин-конверты для SIM-карт и банковские карты, авиабилеты, печать на ответственных бланках и формах. Именно в этих случаях важно бывает нанести информацию ударным способом.



Предназначение этих принтеров в том, чтобы выводить алфавитно-цифровую и графическую информации на бумагу. Причем известно несколько тысяч моделей принтеров, которые, например, могут использоваться в IBM.



В чем отличие матричных принтеров



В таком типе принтеров для печати применяется печатающая головка. Она содержит один или два ряда тонких игл. Головку устанавливают на ракетке. Она передвигается вдоль печатаемой строки. Иголки в случае необходимости ударяют по бумаге через красящую ленту. Именно так происходит формирование на бумаге символов и изображений.



В самых простых моделях принтеров применяется печатающая головка с девятью иглами. Чтобы получить хорошее качество, при печати информации необходим не один, а два или даже четыре прохода печатной головки вдоль печатаемой строки.



Понятно, что лучшего качества и более быстрой печати можно добиться, если использовать 24-иголочные принтеры. Понятно и то, что такие принтеры стоят дороже по сравнению с 9-иголочными. Необходимо также помнить, что они менее надежны. Ко всему некоторые трудности возникают тогда, когда необходимо заменить вышедшие из строя печатающие головки.



Для того, чтобы красящая лента передвигалась, применяется передаточный механизм. Он использует движение каретки. За то, чтобы каретка перемещалась, несет ответственность шаговой двигатель. Есть еще один шаговой двигатель. Он в свою очередь несет ответственность за то, чтобы перемещался бумагоопорный валик.



Надо признать, что матричные принтеры не отличаются высокой скоростью. В зависимости от того, какое вы выберете качество печати и модель принтера, скорость печати может составлять от 10 до 60 секунд на страницу.



Матричный принтер это: описание и особенности типа

Привычный многим перенос информации с компьютера на бумагу появился в 1964 году и не потерял актуальность и поныне. Речь идёт о печати документов на матричном принтере, который хоть и считается несколько устаревшим, но иногда оказывается гораздо более практичным, нежели современные струйные и лазерные модели.

Содержание статьи

Почему матричный

Название получено благодаря конструктивным особенностям устройства. Термин «матрица» заимствован из математики, где он обозначает математический объект, записываемый в состоящую из строк и столбцов таблицу. Печатающая головка принтера представлена столбцом подвижных игл, которые размещены в горизонтально перемещающейся каретке. Вот такая вот взаимосвязь.

В чём особенности

Матричный принтер является одним из самых бюджетных и надёжных печатающих устройств. Эти качества — результат простоты и лаконичности конструкции. Отпечатки получаются благодаря механическому воздействию иглы, которая прижимает красящую ленту к бумаге, формируя точку. Чем больше иголок в головке, тем меньшими выходят отдельные точки, из которых состоит фрагмент буквы или рисунка. Наибольшее распространение получили принтера с 9 и 24 иглами в столбце головки, хотя их количество может быть и иным (максимум — 48 штук в вертикали).

Учитывая то, что красящая лента обходится дешевле картриджей с тонами для струйного или лазерного принтера, матричные модели сохраняют свою актуальность при необходимости создания большого количества недорогих отпечатков.

Но размножение многоцветной графики с их помощью хоть и возможно, но нецелесообразно. Первая причина — ограниченное количество цветов: в базе их всего 4, благодаря чему есть возможность получить только 7 оттенков. Вторая — постепенное загрязнение красящих лент, ведь со всеми ними контактируют одни и те же иглы.

Не менее важная особенность матричного принтера — возможность одновременного создания нескольких абсолютно идентичных экземпляров документа «под копирку». Для этого в устройство заправляется своеобразный бутерброд из листов офисной и копировальной бумаги. Давления острия иглы обычно достаточно для одновременного создания 2–5 копий, где первая — отпечаток, оставленный красящей лентой, а последующие окрашиваются копиркой.

Виды

Матричные принтеры подразделяются на точечные и линейные. Первые отличаются:

  • невысокой стоимостью;
  • сравнительно низкой скоростью печати, измеряемой в символах;
  • быстротой износа игл и каретки;
  • шумной работой.

Вторые же хоть и немного дороже, но зато функционируют значительно тише, быстрее (скорость уже измеряется в строках) и дольше. Дело в том, что точечно-матричный принтер оснащён печатающей головкой, которая движется от одного края листа к противоположному. А вот несколько более громоздкий линейно-матричный вариант отличается количеством игл, собранных в блоки молоточков, размещённых по всей ширине бумаги. Таким образом принтер печатает строку не позначно, а целиком. Результат — вместе с габаритами устройства увеличивается его скорость работы и уменьшается износ подвижных частей техники.

Матричные принтеры в современном мире

Полученные на таком устройстве отпечатки выделяются рядом особенностей, среди которых:

  • низкая стоимость каждого из них;
  • стойкость нанесённой краски, практически вбиваемой в волокна листа;
  • наличие на бумаге оттисков, позволяющих проверить подлинность документа.

Именно поэтому матричные принтеры до сих пор встречаются там, где скорость и надёжность работы важнее качества печати. С их помощью создаются финансовые документы, билеты и квитанции, переносятся на бумагу показатели измерительных приборов и отпечатываются товарные чеки, этикетки и ярлыки.

Подпишитесь на наши Социальные сети

Матричные принтеры для организаций

Матричные принтеры Epson – это надежное решение для быстрой, качественной и экономичной печати документов различной сложности в офисах любого масштаба. Печать на матричном принтере экономична, благодаря низкой стоимости расходных материалов, а также широким возможностям по выбору бумаги различного качества. Для печати на матричном принтере можно использовать даже переработанную бумагу. Матричный принтер Epson печатает на обрезанных листах, непрерывной и рулонной бумаге, картонных картах, многостраничных книжках, конвертах.

- cортировать по Новые и популярныеОценка покупателей Хиты продаж Цена Название Дата добавления В наличии

Отображать как
  • Код: C11C480141

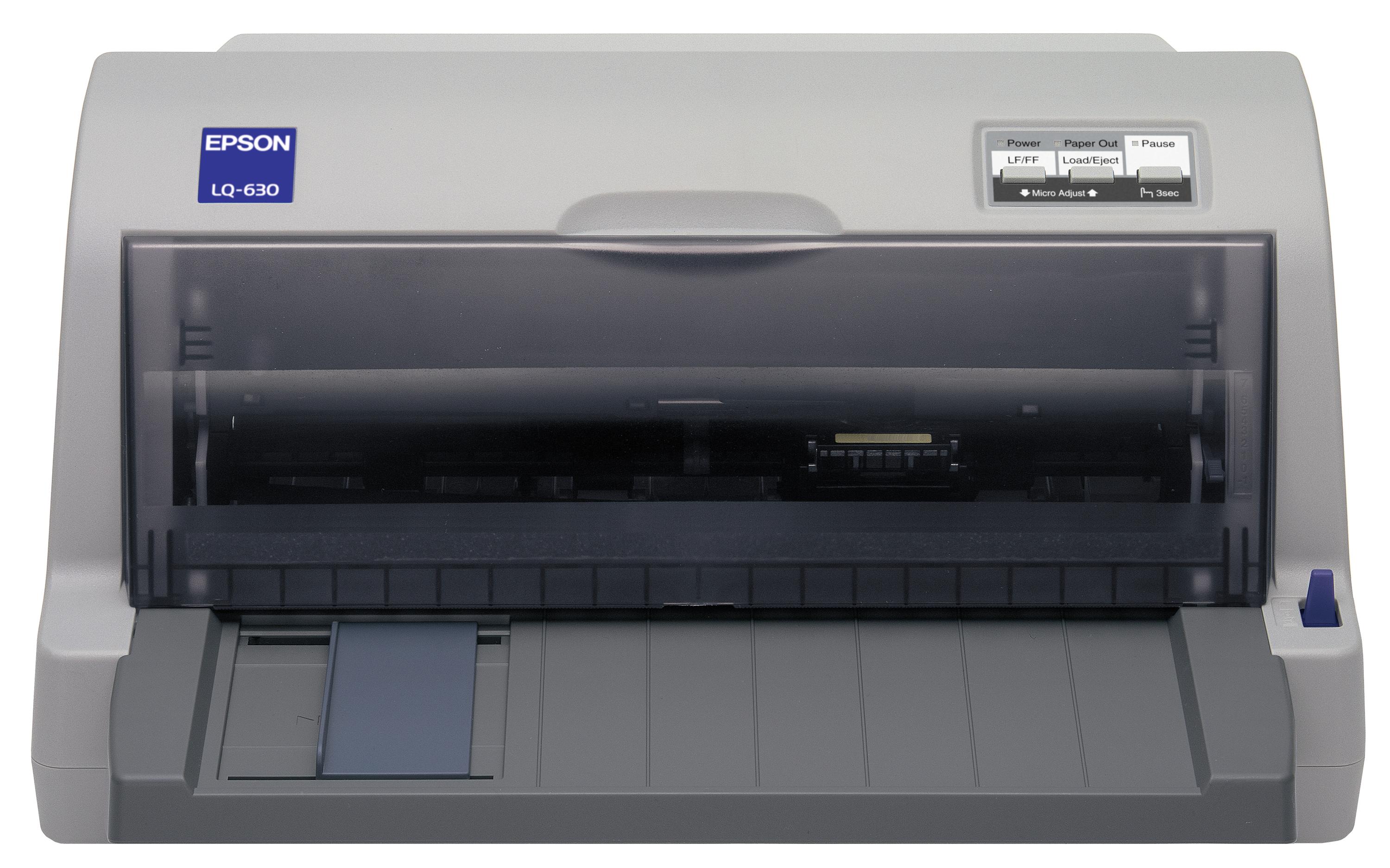

    Матричный 24-игольчатый принтер Epson LQ-630 предназначен для качественной и быстрой печати на специальных носителях. Позволяет печатать 1 оригинал + 4 копии. Скорость печати достигает 360 символов в секунду. Благодаря технологии Epson "flatbed", которая используется в принтере, отдельные...

  • Код: C11CA13041

    Планшетный принтер Еpson LQ-690 является идеальным решением для небольших рабочих групп. Компактный дизайн дает возможность экономить рабочее пространство, а широкий функционал позволяет реализовывать разнообразные печатные задачи.

  • Код: C11CF38401

    Самый быстрый матричный принтер в своем классе до 738 cps Высочайшая надежность: увеличена наработка на отказ (MTBF) до 25000 часов Улучшен дизайн и оптимизированы габариты принтера Epson FX-2190II, пришедший на смену FX-2190, представляет собой матричный принтер для средних и больших объемов. ..

  • Код: C11CC24031

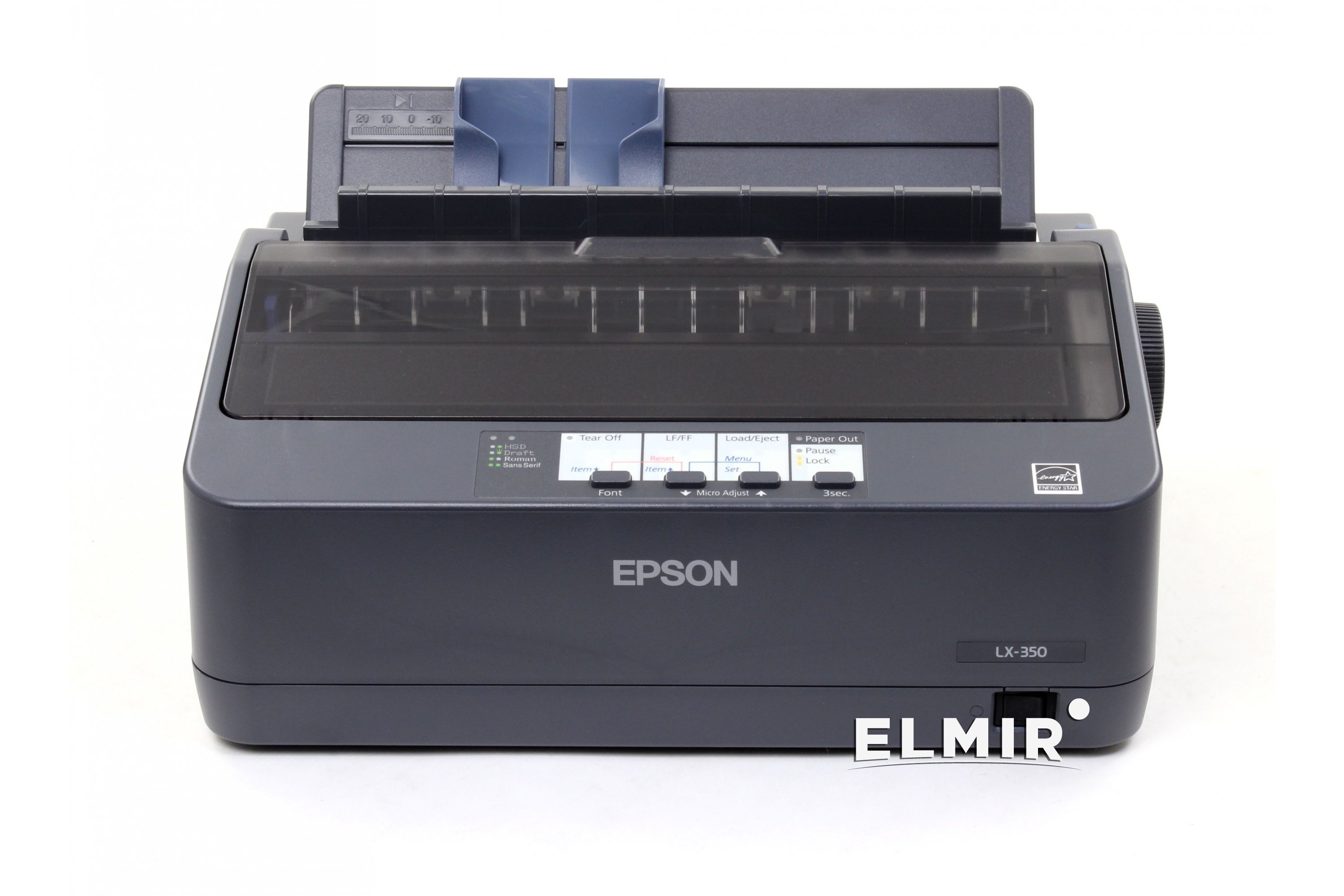

    Новый принтер Epson LX-350 разработан на замену Epson LX-300+II. Новая модель имеет ряд улучшенных характеристик и усовершенствований. Новинка

    Нет в наличии

  • Код: C11C560171

    24-игольчатый матричный принтер Epson PLQ-20/M для банковских расчетных книжек и оригинальных документов. Принтер обладает высокой скоростью печати – до 576 cps (при 12 cpi) и 480 cps (при 10 cpi) и возможностью печати на многокопийных документах до 7 копий.

    Нет в наличии

  • Код: C11CB64021

    24-х игольный принтер матричный принтер

    Нет в наличии

  • Код: C11CA92001

    24-игольный принтер Epson LQ-2190, как и его предшественник LQ-2180, обладает высокой скоростью и гибкими возможностями печати. Этот надежный и экономичный принтер выполняет большие объемы работы, поддерживая высокое качество печати.

    Нет в наличии

  • Код: C11CB12031

    Epson LQ-50 – самый маленький принтер в линейке матричных устройств Epson. Благодаря своим компактным размерам принтер интересен для размещения и использования на движущемся грузовом транспорте. С его помощью удобно печатать накладные, счета и другую путевую документацию на...

    Нет в наличии

  • Код: C11C605011BZ

    Высокопроизводительный матричный принтер формата А3 для потоковой печати. Является самым быстрым в своем классе. В нем предусмотрен ЖК-дисплей с функцией прямого доступа, стандартный, последовательный и параллельный USB-интерфейсы, а также режим понижения шума, автоматическое определение...

    Нет в наличии

  • Код: C11CD24301

    9-игольный матричный принтер (136 колонок) Самых экономичных принтеров в своем классе за счет повышенного ресурса картриджа (4 млн символов) Максимальная скорость до 357 cps (12 cpi) в режиме HSD Новый принтер Epson LX-1350 разработан на замену Epson LX-1170+II. Новая модель имеет ряд улучшенных...

    Нет в наличии

Мы являемся официальным партнером Epson Europe в России. На всю продукцию в нашем каталоге предоставляется официальная гарантия EPSON.

Если у Вас возникли трудности при настройке работы техники EPSON, пожалуйста, обратитесь в службу поддержки.

Что такое матричные принтеры

При сегодняшнем ассортименте различной техники мы можем столкнуться с самыми разными моделями. Мы также в большом ассортименте покупаем картриджи для принтеров, дополнительные аксессуары, собственно, как и сами печатающие устройства, включая МФУ. Однако чего мы точно уже не видим на прилавках магазинов электроники, так это матричных принтеров. Они полностью исчезли из жизни рядовых пользователей, и используются исключительно в коммерческих структурах, для печати билетов, банковских карт, конвертов и т. п. С другой стороны, историю и суть такого устройства знать будет не лишним.

Прежде всего, следует сказать, что матричные модели – это самые первые принтеры, которые появились. Его изобретение пришлось на 1964 год, и произошло благодаря корпорации Epson. Печать осуществлялась при помощи печатающей головки, которая двигалась по направляющей. Головка представляет собой набор иголок, отсюда и ее название – игольчатая матрица. Иголки приводятся в движение электромагнитами, и двигаются по листу. В нужный момент иголка наносит удар через красящую ленту по бумаге, в результате чего формируется точечное изображение.

Конечно, описание процесса достаточно упрощенное. Со временем появлялись более совершенные модели, в которых печать усложнялась. Главное – мы определили суть. И нетрудно догадаться, что скорость печати при таком подходе была не то, чтобы совсем медленной, но оставляла желать лучшего. Для распечатки документа небольшого формата она вполне подходила, но вот распечатать лист формата А4 – становилось сложной задачей. Также к этому стоит прибавить монохромность, и высокий уровень шума. Производитель заявлял о возможных 25 дБ, но на деле шум был гораздо больше. Впрочем, и 25 дБ, издаваемые в помещении, выглядели малопривлекательно.

С другой стороны, несмотря на эти недостатки, для конца 60-х и начала 70-х годов это был прорыв. У людей появилась возможность распечатывать документы, что повлияло на многие сферы человеческой деятельности. А со временем, безусловно, производители смогли модернизировать матричные принтеры, сделать их более удобными для работы, менее шумными, добавить им скорости и повышенного качества печати. Сейчас с контейнеров сходят линейно-матричные модели, относящиеся к скоростным, и оснащенные увеличенным количеством иголок, размещенных по ширине всего листа.

5 причин заменить матричный принтер на принтер чеков - в банке, логистической компании и пр. | SystemGroup

Пока рядовые потребители готовы переплачивать за новый телефон (хотя старый куплен полгода назад), на рынке В2В царят другие законы. Техника для автоматизации бизнеса выбирается прагматично, а, попав в эксплуатацию, продолжает использоваться до окончания своего ресурса. Иногда она продолжает использоваться даже вопреки здравому смыслу, когда стоимость владения становится настолько большой, что экономия выходит боком.

Вникнув в экономику печати, многие банки и почтовые операторы  переходят с матричной и лазерной на термопечать и используют Принтеры чеков.

Это позволяет сэкономить значительные средства на покупке картриджей, бумаги, времени обслуживания...

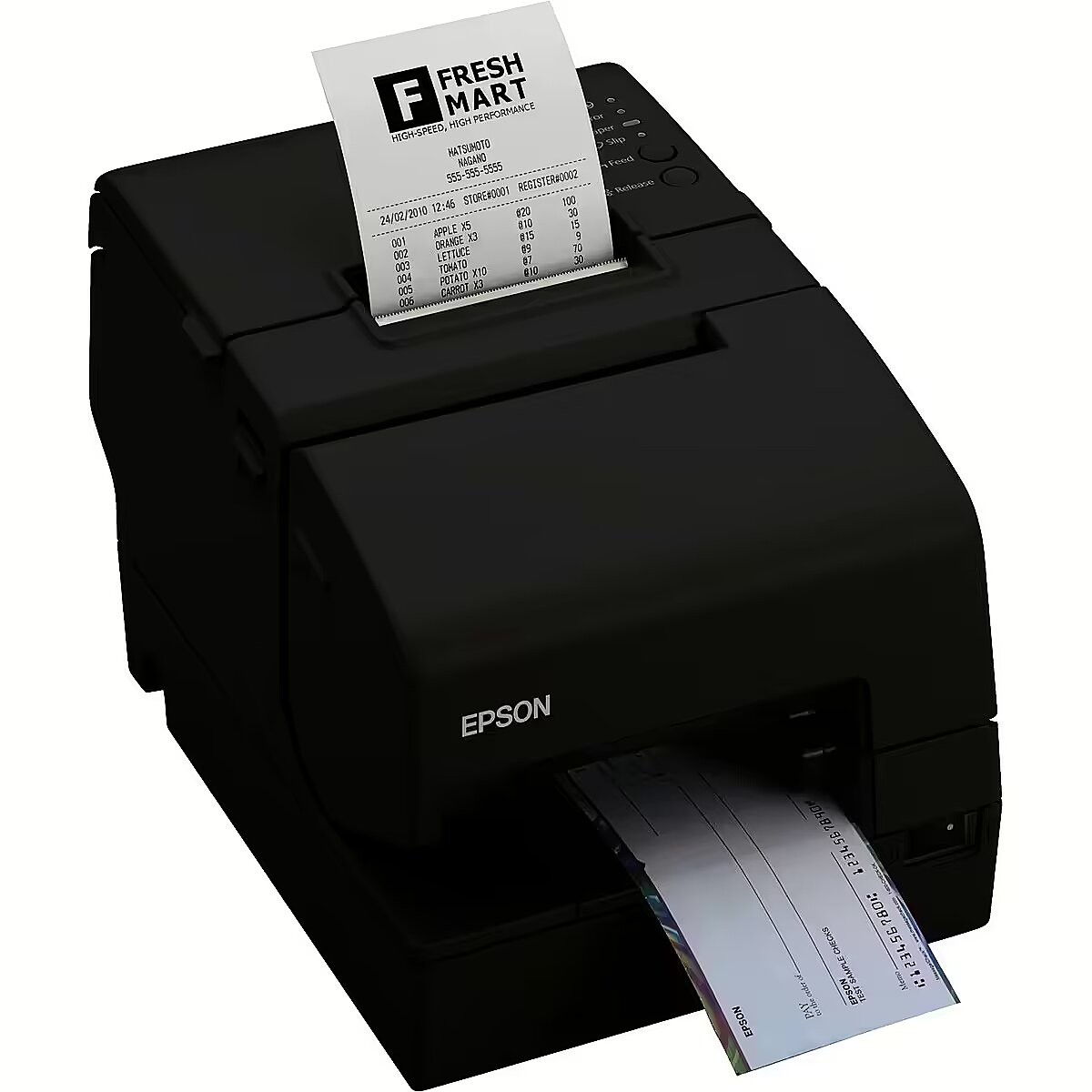

POS-принтеры имеют в своей основе термопринтер, который не требует красящей ленты или картриджа - печать происходит за счет нагрева термоголовки принтера - под воздействием температуры на термобумаге проступает изображение. Собственно, такие принтеры лежат в основе всех кассовых аппаратов и фискальных регистраторов: все фискальные чеки, которые вы получаете в супермаркетах, напечатаны именно таким образом. Распечатать чек или квитанцию, которые подтверждают оплату или выдачу товара, получение услуги - это для термопринтера родная стихия. Этим они и обязаны своим вторым названием - POS-принтер (т.е. принтер в месте продажи, Point of sales).

Рассмотрим распространенные мифы и просчитаем экономическую эффективность перехода на термопечать.

Мифы, которые мешают прогрессу. Почему матричные принтеры продолжают использоваться (и к чему это приводит)?

1. Старый принтер еще работает, зачем покупать новый

Бывает, что принтер установили лет с 5 назад, и он, как назло, оказался достаточно надежным, чтобы продолжать работать до сих пор. Покупать новую технику кажется не экономичным, и продолжает матричный работяга жужжать, сводя с ума операторов и распугивая посетителей.

На самом деле: Имеет смысл сделать простой расчет - во что обходится обслуживание такого принтера, расходные материалы, электроэнергия, работа IT-специалиста, который его регулярно чинит и обслуживает, цена простоев и времени ожидания клиентов - и картина предстанет перед Вами в новом свете.

2. Требование печати под копирку

В некоторых финансовых учреждениях и банках бизнес-процессы требуют изготовления документов в 2 экземплярах, и матричный принтер позволяет это делать.

На самом деле: При использовании принтера чеков дешевле 2 раза напечатать документ, чем печатать под копирку.







Принтер чеков: возможности и преимущества

На термопринтере можно печатать штрих-коды, изображения, тексты, генерировать целые макеты - например, купоны на скидку или информацию о начислении бонусов. Возможности печати на чеках и квитанциях ограничиваются скорее программным обеспечением, чем возможностями принтера. Ширина такой квитанции или купона будет зависеть от типа используемого принтера или ширины термобумаги - как правило, она колеблется от 37 мм до 80 мм.

Бренды:  Diebold Nixdorf (Германия), Sewoo (Корея), Epson (Япония).

Преимущества термопринтеров чеков:
  • Высокий уровень надежности, длительный срок эксплуатации. Благодаря простоте конструкции и отсутствию множества механических соединений, риск поломок минимален.
  • Низкие затраты на эксплуатацию за счет отсутствия расходных материалов.
  • Эргономика: бесшумность, компактность, экологичность. Термопринтеры не создают шума, бумажной или тонерной пыли, очень компактны, занимают минимум пространства.
  • Качество печати. Современные термопринтеры имеют высокое качество печати (200-300 dpi), могут печатать тексты, изображения, штрих-коды.
  • Скорость работы: термопринтеры печатают квитанцию за секунды (200 мм/сек, в среднем это 0,5 сек на 1 чек). Автообрезчик самостоятельно отделяет напечатанный чек от рулона.

Экономика печати: сравнение стоимости печати при различных технологиях

Сравним:

  1. Для эксплуатации традиционного матричного или лазерного принтера нужны: офисная бумага (ок.15 коп. за 1 лист) и регулярная замена картриджа (цена в зависимости от модели).
  2. Почему печать на термопринтере обходится дешевле? Тонер не нужен (для печати используется реакция на тепло). Чековая лента обходится гораздо дешевле офисной бумаги. Термопринтер требует лишь периодической замены термоголовки 1 раз в 1-2 года - заменить ее можно в сервисном центре или самостоятельно.
Тип печати
Матричная печать
Лазерная печать
Термопечать
Стоимость принтера* 5 000 грн. 4 000 грн. 4 800 грн
Стоимость 1 документа (бумага, расходные материалы) 0,15 грн. 0,25 грн. 0,05 грн
Скорость печати 1 документа 20 сек 4 сек 1 сек

* конкретные цифры могут меняться в зависимости от курса доллара, но общее соотношение остается в силе

И напоследок. ..

Три недостатка матричных принтеров, которые сводят нас с ума:

  1. Они шумят - визжащий звук матричного принтера явно не идет на пользу ни условиям труда, ни психическому здоровью ваших сотрудников.
  2. Качество печати на матричном принтере весьма посредственное - даже тексты и шрифты, напечатанные матричным принтером выглядят непривлекательно, что уж говорить о графике и изображениях.
  3. Низкая скорость печати. При сегодняшнем темпе жизни дождаться окончания печати документа на матричном принтере - это нужно еще постараться.

К слову, есть и другие типы специализированных принтеров, полезных в бизнесе - например, принтеры этикетки, которые используются для маркировки товаров, учета, нанесения штрих-кодов и пр. - но это уже другая история, о них в следующий раз.

Чем отличаются принтеры?

Сегодня трудно представить себе офис, пускай даже самый небольшой и незаметный, который обходился бы без принтера. Везде, где проходит работа с бумагами, используются эти полезные устройства, в офисных помещениях, в учебных заведениях, и даже в домашних условиях сегодня сложно обходиться без принтера.

Сейчас современный рынок предлагает потребителю множество вариантов этих аппаратов. Наибольшее предпочтение сегодня имеет струйный принтер, этому способствуют его низкая стоимость и довольно неплохая функциональность. На таком принтере можно печатать как тексты, так и разнообразные изображения, графики, и даже фото.

Второе место по распространенности занимает лазерный принтер. Ценовая категория монохромных лазерных принтеров является весьма доступной, и они большей частью используются в офисах, так как имеют прекрасное качество печати и быструю скорость. Тем не менее, цветной лазерный принтер стоит достаточно много, и редкий пользователь может позволить себе иметь его дома.

Матричные принтеры выделяет от других видов, как самая невысокая цена, так и самая низкая скорость печати. К тому же, матричные принтеры монохромные, что не свидетельствует в их пользу. Но, все-таки, следует отдать им должное, так как, это наиболее старые принтеры по своему созданию - им уже почти 50 лет!

Сублимационные принтеры - это особенная специфичная категория принтеров, поэтому, они не являются столь популярными, как другие. Их главное предназначение - это печать фотоснимков и изображений, и стоимость они имеют соответствующую.

Среди производителей, которые производят принтеры, самыми популярными являются «Hewlett Packard», «Сanon», «Epson», «Xerox» и другие. Картриджи для принтеров, как неотъемлемый сопроводительный элемент, тоже выпускаются вышеназванными фирмами. К примеру, для принтера «Hewlett Packard» отлично подходят лазерные картриджи HP C9730A, C9701A, C9702A, Q3970A, картриджи HP Q5949A и другие.

Изображение на листе бумаги, напечатанное принтером, складывается из точек. И, качество изображения непосредственно зависит от количества этих точек. Качество принтера характеризуется разрешением - максимальным числом точек ( или линий), которое может напечатать принтер на отрезке в 1 дюйм - «dots per inch» (DPI), либо «line per inch» (LPI).

Для неплохих принтеров уже характерным параметром является DPI принтера выше 300, но для получения более качественного изображения, принтер должен иметь DPI не меньше 600. Печать фотографий и изображений с наивысшим качеством можно производить принтерами, DPI которых составляет 1200, такие характеристики, в основном, присущи сублимационным и лазерным принтерам.

Картриджи для лазерных принтеров стоят достаточно дорого, тем не менее, и ресурс у них гораздо выше - до 2500 для цветных и до 4500 для монохромных картриджей.

Многие компании оказывают услуги по заправке картриджей, однако, некоторые пользователи занимаются этим собственноручно.

Встроенной памятью располагают многие современные модели принтеров, за счет этого существенно увеличивается скорость печати при хорошем качестве. Также иногда некоторые принтеры объединяют в единое устройство вместе со сканером и иногда факсом. Конечно, данное устройство дешево стоить не может, но, все же, вы существенно сэкономите при приобретении такого устройства, чем каждого отдельно.

А вы знаете - как работает матричный принтер?

Добрый день, друзья!

А вы знаете, что исторически одним из первых печатающих устройств, подключаемых к компьютеру, был именно матричный принтер?

Почему принтер называется матричным?

В механических печатных машинках и печатающих устройствах печать осуществлялась посредством удара рычага с зеркальным изображением печатаемого знака через красящую ленту .

Такие конструкции были либо слишком сложны, либо не требли желаемой скорости печати.

Затем додумались разложить изображения шрифтов на составные элементы - точки.

Чем больше элементов (точек) в каждом знаке шрифта, тем более качественным будет его изображение, но и сложнее печать. В конце концов, остановились на матрицах размером 7х9 и 9х12. Каждая точка создается ударом иглы по носителю (чаще всего - бумаге) через ленту из синтетических волокон, смоченную специальными красителями.

Скорость печати матричного принтера измеряется в cps (символов в секунду, символов в секунду, ). Почти всегда в рекламных целях указать большую скорость для тяги (чернового режима). В графических режимах работы нижнее нижнее.

Составные части матричного принтера

Матричный принтер состоит из следующих частей:

  • печатающей головки ,
  • картридж с красящей лентой,
  • системы перемещения печатающей головки ,
  • системы подачи и протяжки бумаги,
  • микропроцессорной системы управления ,
  • механических и оптических датчиков,
  • источника вторичного электропитания .

Устройство печатающей головки

Рассмотрим вкратце, как устроена печатающая головка . Основа ее - иголки с пружинками, рычажки и соленоиды.

В исходном состоянии печатающие иглы (диаметром 0,2 - 0,3 мм) с надетыми на них пружинками не выступают за пределы головки.

При подаче импульса на обмотку соленоидающее магнитное поле скачком выдвигает подвижный сердечник (на рисунке - вниз).

Этот сердечник бьет по рычажку, который поворачивается на шарнире.Через рычажок удар передается на иголку. Она бьет по бумаге через красящую ленту и таким образом появляется одна из точек изображения знака шрифта. Затем иголка под действием пружины возвращается в первоначальное положение. Процесс периодически повторяется со всеми иголками.

Головки могут содержать разное количество иголок, наиболее часто используемые головки с 9 и 12 иголками. Для более качественной (или быстрой печати) используются 18 и 24 иголки.

При печати обмотки соленоидов нагреваются.Поэтому головка содержит в себе радиатор из алюминиевых сплавов, отводящий тепло.

Головка может содержать в себе температурный датчик . При длительной работе, когда радиатор ее сильно нагревается, датчик сигнализирует об этой управляющей схеме принтера. Та учитывает это и замедляет скорость печати во избежание перегрева.

Когда головка остывает, управляющая схема автоматически поднимает скорость печати. На радиаторе обычно находится пластмассовая решетка.Она предназначена для защиты оператора от случайного прикосновения к нагретой поверхности.

А как из точек получаются знаки шрифта?

Как происходит процесс печати, лучше всего показать на примере.

Любую букву или знак можно представить в точечном виде. Если конкретная иголка ударит в конкретном месте, получим точку.

Печать осуществляется столбцами точек. Для печати, например, буквы F в первый момент должны одновременно сработать иглы 1 - 7, и получится основная «палочка» буквы.

Затем каретка с головкой чуть отъезжает, и срабатывают иголки 1 и 4, затем они же и - только игла 1. Для печати нижнего хвостика буквы g (а также запятых) используются иголки 8 и 9. Это так называемый «черновой режим». », Когда ясно видно точечная структура знака. Чтобы отдельные точки не так резали глаза, используется несколько способов.

Во-первых, можно дважды ударить одной и той же иголкой по одному и тому же месту. Это не так глупо, как может показаться на первый взгляд.Дело в том, что иголка никогда точно не попадет в то же место, всегда будет небольшое смещение. Это эквивалентно тому, что для одного используется большее количество точек. В результате начертание сглаживается.

Два удара, два прохода и подводный камень

Чаще всего «двойной удар» делается в два прохода. Один раз каретка с головкой движется слева направо (и печатает знаки), второй раз - справа налево. Понятно, что при этом скорость печати падает вдвое.За качество надо платить! Но здесь скрыт один подводный камень.

По мере износа движущихся частей (втулок каретки) принтера люфт увеличивается.

Изнашивается и направляющая каретки. Каретка начинает «болтаться», и иголки перестают попадать туда, куда должны. В результате знаки начинают двоиться, что очень некрасиво. Если «болтанка» невелика, ее можно скомпенсировать встроенными средствами. Если же износ большой, каретку и направляющую следует заменить .

Другой подход заключается в том, что для начертания знака самого начала больше точек, чем для чернового режима. Так получаются всякие «красивые» шрифты (курсив, например) со сглаженными углами. Если еще применить двойной удар, на шрифт уже приятно посмотреть! А если еще применяется головка с 12 или 24 иглами - качество еще более повышается.

Система перемещения печатающей головки

В систему перемещения печатающей головки входят:

  • каретка, на которой крепится печатающая головка ,
  • ведущая (стальной вал), по которой каретка с головкой движется слева направо направляющей и наоборот,
  • шаговый электродвигатель с ременной передачей, который и двигает каретку .

Каретка содержит в себе пластмассовые или латунные втулки, контактирующие с направляющей, которая покрыта тонким слоем смазки .

В нижней части каретки имеется войлочная подушечка, касающаяся вала.

Она впитывает смазку и потихонечку отдает ее.

Концы направляющих опираются на эксцентрики обеих сторон, которые связаны с рычагом регулировки толщины бумаги.

В самой нижней части каретки имеется замок (извилистая щель) для крепления ременной передачи.Ремень с одной стороны гладкий, а с другой (внутренней) - зубчатый. Это необходимо для надежного сцепления с насадкой, насаженной на вал двигателя.

Различная толщина носителя печати

Бумага может иметь различную толщину.

К тому же, печать может быть осуществлена ​​сразу на нескольких листах через копирку.

Весь этот «бутерброд», естественно, намного толще одного листа.

При отведении рычага регулировки толщины назад («на себя») направляющая вместе с кареткой отодвигается от резинового вала, который подает носитель печати. Этому помогают эксцентрики. Теперь можно печатать на более толстой бумаге. Если печатают на одиночный листе бумаги, рычаг отводят «от себя». При этом направляющая придвигается ближе к валу.

Иногда после «бутерброда» начинают печатать вновь на одиночных листах и ​​забывают придвинуть рычаг. При этом сила удара игл уменьшается, так как они находятся на большем расстоянии. Печать будет более бледной, и можно сделать ошибочный вывод износа ленты картриджа.

С другой стороны, если головка придвинута слишком близко к валу (и печатают сразу на нескольких листах) - она ​​будет задевать за «бутерброд».Поэтому головка должна быть на оптимальном расстоянии от резинового вала. Точному позиционированию помогает цифровая шкала а на рычаге прижима бумаги.

Шаговый двигатель - что это такое и зачем?

В систему перемещения печатающей каретки с головкой входит шаговый двигатель (шаговый двигатель).

Он отличается от обычного тем, что его ротор может занимать не любое положение, но принимать ряд дискретных значений .

При подаче управляющего импульса в обмотки ротор двигателя поворачивается на один (несколько градусов) вокруг своей оси.

Величина шага определяется конструкцией двигателя и иногда указывается на этикетке. Применение шагового двигателя позволяет точно отслеживать положение каретки с печатающей головкой.

Схема управления «знает», сколько импульсов она послала в обмотки двигателя, следовательно, «знает» сколько оборотов сделал его ротор. На этом основании она «делает вывод», как далеко отъехала каретка (жестко связанная ременной передачией с ротором) от первоначального положения.

В цепь питания шагового двигателя включает токовый датчик .

При возникновении препятствий или попадании посторонних предметов в зоне каретки двигатель подтормаживает. При этом потребляемый им ток возрастает. Схема управления фиксирует это и обесточивает его.

Если бы такого датчика не было, продолжал бы работать и разнес бы вдребезги систему перемещения каретки. Или порвал бы ременную передачу. При высыхании смазки на направляющей сопротивления движению возрастает, токовый датчик это фиксирует.При этом схема обесточит двигатель, и печать станет невозможной.

На сегодня все. Надеюсь, вам было интересно, уважаемые читатели! Во второй части статьи мы закончим краткое знакомство с матричным принтером и расскажем, как устроена система подачи бумаги .

Не пропустите! С Вами был Виктор Геронда.

До встречи!


Что такое матричный принтер?

Матричный принтер - старейший из всех типов принтеров, которые ныне.Достаточно сказать, что его механизм изобрели в далеком 1964 году специалисты корпорации Seiko Epson. Именно стали теми первыми устройствами, которые обеспечили графический вывод твердой они копии.

После этого появились и другие устройства. Более современный. Вот почему матричная печать в настоящее время практически не применена.

Впрочем, еще остались некоторые сферы, которые до сих не могут заменить матричный принтер. Речь идет про печать многоэкземплярных форм, пин-конверты для SIM-карт и банковские карты, авиабилеты, печать на ответственных бланках и формах. Именно в этих случаях важно нанести информацию ударным способом.

Предназначение этих принтеров в том, чтобы выводить алфавитно-цифровую и графическую информацию на бумагу. Причем известно несколько тысяч принтеров, которые, например, моделей, одна в IBM.

В чем отличие матричных принтеров

В таком типе принтеров для печати используемая печатающая головка.Она содержит один или два ряда тонких игл. Головку устанавливают на ракетке. Она передвигается вдоль печатаемой строки. Иголки в случае необходимости ударяют по бумаге через красящую ленту. Именно так происходит формирование на бумаге изображений и изображений.

В самых простых моделях принтеров используется печатающая головка с девятью иглами. Чтобы получить хорошее качество, при печати необходим не один, а два или даже четыре прохода печатной головки вдоль печатаемой строки.

Понятно, что лучшего качества и быстрой быстрой печати можно добиться, если использовать 24-иголочные принтеры. Понятно и то, что такие принтеры стоят дороже по сравнению с 9-иголочными. Необходимо также помнить, что они менее надежны. Ко всему некоторые трудности возникают тогда, когда необходимо заменить вышедшие из строя печатающие головки.

Для того, чтобы красящая лента передвигалась, используется передаточный механизм.Он использует движение каретки. За то, чтобы каретка перемещалась, несет ответственность шаговой двигатель. Есть еще один шаговой двигатель. Он в свою очередь несет ответственность за то, чтобы перемещался бумагоопорный валик.

Надо признать, что матричные принтеры не отличаются высокой скоростью. В зависимости от того, какое вы выберете качество печати и модель принтера, скорость печати может составлять от 10 до 60 секунд на страницу.

Матричные принтеры

Матричные принтеры

Матричные принтеры.

Принцип работы этих принтеров напоминает принцип работы пишущих машинок. Вдоль строки движется печатающая головка с вертикально расположенными в ней иголочками. Бумага протягивается с с помощью вала, а между бумагой и головкой см красящая лента. При ударе иголки по этой красящей ленте на бумаге остается закрашенный след и таким образом можно создать на бумаге буквы и любые графические объекты.Иголки, расположенные внутри головки активизируются электромагнитным методом. Управляет выдвижением иголок процессор. Головка двигается по горизонтали и управляется шаговым двигателем.

Существуют 9-ти, 18-ти и 24-х игольчатые матричные принтеры. Чем больше иголок в матрице, тем качественнее печать.

Качество печати у всех матричных принтеров невысокое. Качество печати можно повысить если печатать изображение за несколько проходов, но это сильно замедляет процесс печати.

Хотя у матричного принтера обычно не требуется разрешение, с которым он может печатать (норм, что достаточно информации о количестве иголок в головке), этот параметр всё же имеет смысл. У хороших 24 игольчатых он мог достиг значения 200 - 250 dpi (точек на дюйм), что сопоставимо с самыми низкокачественными струйными принтерами; у дешевых 9 - игольчатых принтеров - не более 70 - 100 dpi.

Также важное значение имеет скорость печати.У лучших матричных принтеров она около 400 - 500 сП (сП - Символов в секунду) - символов в секунду в режиме черновой печати. У более дешевых матричных принтеров, скорость печати соответственно меньше. В режиме качественной печати скорость печати может падать в несколько раз.

Для повышения скорости печати был создан еще один тип игольчатого принтера, у которого печатающая головка выполнена в виде планки, занимающую всю ширину листа бумаги и которая от начала до конца укомплектована иголками.В связи с тем, что отпадает необходимость передвигать печатающую головку, скорость таких принтеров может составлять около 1500-2000 сП (символов в секунду) - это составляет примерно 20 страниц в минуту. Эти устройства из-за своей высокой стоимости не получили.

Для того чтобы принтер мог печатать поступающую на него информацию, он имеет некоторое количество памяти. Обычно это 32 или 64 килобайта, иногда объем памяти может составлять несколько сотен Kb.

Формат кареток у матричных принтеров обычно А4 или A3. Игольчатый принтер, вообще говоря, более универсален в плане работы с бумагой, чем какой- либо другой. Практически все принтеры Обеспечивает отправку бумаги, которое само заправляет новый лист (в случае, если не установлен режим рулонной печати). Если такого устройства нет (а его действительно может не быть у некоторых старых дешевых принтеров), то необходимо каждый раз вставлять бумагу вручную.

Характерной особенностью и недостатком всех. ударных принтеров является высокий уровень шума. В дорогих матричных принтерх применяются всевозможные способы, снижающие их шум, но это помогает не очень сильно. Есть возможность также поместить принтер в звуконепроницаемую коробку, которую можно купить в любом компьютерном центре.

Еще одним недостатком, помимо не очень высокого качества печати и шума, является невозможность цветной печати.Перечисленные недостатки не позволяют матричным принтерм сильно конкурировать сo струйными или лазерными принтерами.

Однако есть все же одна особенность матричного принтера, которая очень важна. Это стоимость печати. Лента для матричного принтера стоит около 1 - 2 долларов, а ее хватает на 1 - 2 тысячи страниц. По сравнению со струйным или лазерным принтером, где такое же количество страниц обходится в не меньше чем 40 - 60 долларов, это почти бесплатно.Так что, если вам нужно целый день без перерыва печатать текст или разные формуляры, если вас не расстраивает шум и высокое качество не имеет решающего значения, то хороший 24 - игольчатый матричный принтер, по-видимому, будет наилучшим выбором. Кстати, к качеству бумаги матричные принтеры очень не привередливы и могут с одинаковым успехом печатать на бумаге практически любого качества.

В начало страницы


Что такое матричные принтеры

При сегодняшнем ассортименте различной техники мы можем столкнуться с разными моделями. Мы также в большом ассортименте покупаем картриджи для принтеров, дополнительные аксессуары, собственно, как и сами печатающие устройства, включая МФУ. Однако чего мы точно уже не видим на прилавках магазинов электроники, так это матричных принтеров. Они полностью исчезли из жизни рядовых пользователей, и используются исключительно в коммерческих структурах, для печати банковских карт, конвертов и т.п. С другой стороны, историю и суть такого устройства знать будет не лишним.

Прежде всего, следует сказать, что матричные модели - это самые первые принтеры, которые появились.Его изобретение произошло на 1964 год, и произошло благодаря корпорации Epson. Печать осуществлялась при помощи печатающей головки, которая двигалась по направляющей. Головка представляет собой набор иголок, отсюда и ее название - игольчатая матрица. Иголки приводятся в движение электромагнитами, и двигаются по листу. В момент нужного иголка наносит удар через красящую ленту по бумаге, в результате чего формируется точечное изображение.

Конечно, описание процесса достаточно упрощенное.Со временем появлялись совершенные модели, в которых печать усложнялась. Главное - мы определили суть. И нетрудно догадаться, что скорость печати при таком подходе была не то, чтобы совсем медленной, но оставить желать лучшего. Для распечатки документа небольшого формата она вполне подходила, но вот распечатать лист формата А4 - становилось сложным форматом. Также к этому стоит прибавить монохромность, и высокий уровень шума. Производитель заявлял о причинении вреда, но на деле был гораздо больше.Впрочем, и 25 дБ, издаваемые в помещении, выглядели малопривлекательно.

С другой стороны, несмотря на эти недостатки, для конца 60-х и начала 70-х годов это был прорыв. У людей появилась возможность распечатывать документы, что повлияло на многие виды деятельности. А со временем, безусловно, производители смогли модернизировать матричные принтеры, сделать их более удобными для работы, менее шумными, добавить им скорости и повышенного качества печати. Сейчас с контейнеров сходят линейно-матричные модели, относящиеся к скоростным, и оснащенные увеличенным количеством иголок, размещенных по ширине всего листа.

Матричная печать: положительные и отрицательные стороны

Матричная считается самой экономичной. Печатающие устройства и расходники на них стоят намного дешевле струйных и лазерных. Например, картридж для Epson LX-300 ii стоит 3 $ США, ресурс его рассчитан примерно на 2000 отпечатков. Если разделить цену картриджа на ресурс, то себестоимость оттиска получается 0,15 центов. Цена отпечатка на струйнике HP DeskJet 3650 почти в 7 раз выше. Экономичность - это самое важное преимущество матричных моделей.

  • В принтерх можно использовать любые типы бумаги, в т.ч. и дешевую.
  • Значительный ресурс картриджей - еще одно преимущество матричной печати. Сравним картридж Epson LX 300 ii с тем же вышеуказанным струйником. Ресурс второго ниже почти в 10 раз. Пожалуй, ресурс матричных картриджей приравнивается к лазерным, и все равно является более экономичным. Когда красящие вещества в лазерном аппарате заканчиваются, то печать останавливается. С игольчатыми принтерами все намного проще, ведь печать продолжается, только оттиски становятся бледнее.У оператора есть время поменять картридж или ленту в нем.
  • Матричные принтеры могут осуществлять одновременную печать копий. Поэтому они используются для печати бухгалтерских бланков, чеков и билетов.
  • Красители на матричной ленте почти не высыхают, что выгодно отличает их от струйников. Длительные периоды простоя не снижают качество оттисков.
  • Готовые документы матричной печати не размазываются, устойчивы к внешним воздействиям. Следы от иголочек способны создать дополнительную защиту документу.к заблокировать защиту дополнительных документов от подделок. Даже через 20 лет символы на документе можно прочитать.

Вместе с недостатками матричная печать имеет рядков.

  • Это самая шумная технология. При печати шум выше, на 30-40%, чем шум при работе лазерников или струйников. Для снижения шума в некоторых моделях реализована тихая печать, которая незначительно может его понизить.Но в «тихом» режиме аппараты работают аппараты. Также для снижения шума аппараты заключаются в специальные кожухи.
  • Низкая производительность. Производительность струйника из нашего примера на 40-50% выше, чем матричника. Для повышения скорости предусмотрен режим «черновик», но при этом качество оттисков снижается. Epson разработала инновационный режим PSE, увеличивающий скорость, но незначительно снижающий качество.
  • Матричные устройства не могут выдавать их реалистичные изображения, так как как цветопередачанана. Красящая лента может выдать только 7 цветов.

, матричные принтеры много имеют преимущества, и поэтому их технология существует до сих пор.Но с другой стороны матричной технологии ослабляет конкурентные позиции игольчатых аппаратов в сравнении с лазерными и струйными аналогами.

настройка PrintCMR быть совместимым с точечным матричным принтером

Это сводило нас с ума. Различные точечно-матричные принтеры, испытывают трудности при взаимодействии с PrintCMR, на самом деле, в системе Windows.
MS Office, кажется, находится в состоянии управлять рядом параметров, к которым программы Windows не могут получить доступ.

Мы купили принтер Oki Microline 3390 на eBay, чтобы исследовать эту проблему.
Нам удалось правильно настроить этот принтер.
Надеемся, что наше решение будет работать и для вас!

Точечные матричные принтеры все чаще встречаются на рабочем месте.
Тем не менее, некоторые компании используют их, потому что бумажные формы для матричного принтера используются преимуществами, которые не могут сравниться с лазерными принтерами.

Например, бумажные формы в разложенном виде намного тоньше, а это означает, что отпечатки на копировальной бумаге намного более четкие. Описания на нижнем листе, в частности, могут быть прочитаны гораздо яснее, чем результаты с лазерными формами.
Кроме того, с помощью фальцованной бумажной формы легче распределять толстые пачки форм CMR, как перфорированные края прочно удерживают страницы вместе.

Технология, используемая для матричных принтеров, существует с тех пор, как были созданы первые принтеры.
Эта устаревшая технология получения символов, которые принтер переводит в графическое изображение символа.
Все, что нужно было сделать компьютеру, это передать несколько символов, а принтер сделал все остальное.
Современный подход совершенно другой. Windows не передает символы, она видит лист A4 в виде законченного чертежа. Затем Windows передает документ, а принтер только печать чертежа.

Так в чем же проблема?
CMR на лазерном принтере - это форма, основанная на размере бумаги A4.
Традиционно старомодные матричные принтеры не распознают A4. Они распознают бумагу короче (11 дюймов) или длиннее (12 дюймов), чем A4.
В прошлом компьютер отправлял на принтер специальную команду разрыва страницы, и, если принтер был настроен правильно, он автоматически правильный правильный разрыв страницы.
Вместо отправки команд разрыва страницы Windows использует длину страницы.
И здесь все идет не так.
Многие драйверы принтеров для матричных принтеров неправильно обрабатывают длинные страницы, что приводит к значительным проблемам при использовании сложных бумажных форм.

Мы потратили несколько дней на тестирование, чтобы определить правильные настройки для Oki, и представили, что эффективен только один метод.
Потому что малейшее изменение приводит к серьезной неисправности, еще раз ...

Шаг 1:
Установка USB-принтера Oki Microline 3390

Подключите принтер Oki к USB-порту на вашем компьютере.
Windows выполнит поиск подходящего драйвера, который можно получить только через Центр обновления Windows.При необходимости стоит поручить Windows выполнить комплексный поиск.

Ваша система распознает принтер Oki как настоящий Oki ML3390.

Шаг 2:
Установите для принтера длину бумаги 12 дюймов, в зависимости от податчика трактора на задней стороне.

Загрузите пустые бумажные формы в принтер: настройки печатаются здесь при внесении изменений.

На принтере нажмите кнопку Shift и кнопку меню. Загорается лампа «Меню».
Нажимайте «Группировать», пока не появится параметр «Подача сзади».
Нажимайте элемент, пока не появится страница длина
Нажимайте «Установить», пока длина бумаги не будет установлена ​​на 12 дюймов.
Нажмите Shift и Menu, чтобы сохранить измененные настройки.

Шаг 3:
Настройка длины бумаги 12 в окнах

Щелкните «Пуск» и «Принтеры и факсы».
Выберите значок для принтера, который вы хотите использовать.
В меню «Файл» выберите «Свойства сервера печати» или параметр Windows 7, показанный напротив.
Если указан, используйте следующий формат: стандартное немецкое сгибание (США)

Если требуемый формат бумаги не существует, вы можете создать правильную форму.
Установите флажок «Создать новую форму».
Введите имя, которое вы хотите использовать для формы, в поле Имя формы.

Вы можете добавить формат бумаги: «12 дюймов». Это название должно отличаться от других названий в списке форматов бумаги.
Установите высоту 30,48 см и ширину 21,59 см.
Нажмите «Сохранить форму», а затем «Выйти».

Если вы хотите распечатать публикацию через диалоговое окно «Параметры страницы» или диалоговое окно «Печать», в списке появится новый формат бумаги.

Шаг 4:
Печать в PrintCMR

Начать печатьCMR а затем распечатайте CMR.
Когда появится предварительный просмотр экрана, выберите «Непрерывный» для обработки настроек принтера.

Выберите формат бумаги 12 в дюйм, качество выше, а затем установите печать на

"180x180 точек на дюйм".

Как ни странно, качество печати влияет на разрыв страницы.
Мы понятия не имеем, почему это так. Мы предлагаем ту же ситуацию с принтером Epson, где даже более низкое качество печати работает хорошо.
Дело в том, что 180x180 хорошо работает с нашим принтером.

Новая версия PrintCMR включает новую опцию для выбора принтера, чтобы предотвратить PrintCMR от автоматического принятия настройки формата A4.

Мы надеемся, что эти советы полезны.
Если у вас разный опыт работы с матричными принтерами, или вы можете порекомендовать принтеры для использования с PrintCMR, команда в PrintCMR с нетерпением ждет ответа от вас.
Мы будем рады посетить вас для теста!

Удачи с вашим матричным принтером.

Вышеуказанные настройки успешно работают со матричными принтерами:
OKI Microline 3390
Epson LQ590
Tally Dascom T1430 (доступно от CMR Concurrent)
Nec Pintwriter 7, Pinwriter 72 (на основе драйвера NEC Pinwriter, найденного через Центр обновления Windows)

принтеры для организаций

Матричные принтеры Epson - это надежное решение для быстрой, качественной и экономичной печати документов различной сложности в офисах любого масштаба.Печать на матричном принтере экономична, благодаря низкой стоимости расходных материалов, а также широким возможностям по выбору бумаги различного качества. Для печати на матричном принтере можно использовать даже переработанную бумагу. Матричный принтер Epson печатает на обрезанных листах, непрерывной и рулонной бумаге, картонных картах, многостраничных книжках, конвертах.

- cортировать по Новые и популярныеОценка покупателей Хиты продаж Цена Название Дата добавления В наличии

Отображать как
  • Код: C11C480141

    Матричный 24-игольчатый принтер Epson LQ-630 предназначен для качественной и быстрой печати на специальных носителях.Позволяет печатать 1 оригинал + 4 копии. Скорость печати достигает 360 символов в секунду. Благодаря технологии Epson "планшетные" отдельные, которая используется в принтере, ...

  • Код: C11CA13041

    Планшетный принтер Еpson LQ-690 является идеальным решением для небольших рабочих групп.Компактный дизайн дает возможность экономить рабочее пространство, широкий функционал позволяет реализовывать разнообразные печатные задачи.

  • Код: C11CF38401

    Самый быстрый матричный принтер в своем классе до 738 cps Высочайшая надежность: увеличена наработка на (MTBF) до 25000 часов Улучшен дизайн и оптимизированы габариты принтера Epson FX-2190II, пришедший на смену FX-2190, представляет собой матричный принтер для средних и больших объемов. ..

  • Код: C11CC24031

    Новый принтер Epson LX-350 разработан на замену Epson LX-300 + II. Новая модель имеет ряд улучшенных характеристик и усовершенствований. Новинка

    Нет в наличии

  • Код: C11C560171

    24-игольчатый матричный принтер Epson PLQ-20 / M для банковских расчетных книжек и оригинальных документов.Принтер скорости высокой печати - до 576 cps (при 12 cpi) и 480 cps (при 10 cpi) и воспользуйтесь печатью на многокопийных документах до 7 копий.

    Нет в наличии

  • Код: C11CB64021

    24-х игольный принтер матричный принтер

    Нет в наличии

  • Код: C11CA92001

    24-игольный принтер Epson LQ-2190, как и его предшественник LQ-2180, обладает высокой скоростью и гибкими возможностями печати.Этот надежный и экономичный принтер большие объемы работы, поддерживая высокое качество печати.

    Нет в наличии

  • Код: C11CB12031

    Epson LQ-50 - самый маленький принтер в линейке матричных устройств Epson.Благодаря своим компактным размерам принтер интересен для размещения и использования на движущемся грузовом транспорте. С его помощью удобно печатать накладные, счета и другую путевую документацию на ...

    Нет в наличии

  • Код: C11C605011BZ

    Высокопроизводительный матричный принтер формата А3 для потоковой печати. Является самым быстрым в своем классе. В нем предусмотрен ЖК-дисплей с функцией прямого доступа, стандартный последовательный и параллельный USB-интерфейсы, а также режим понижения шума, автоматическое определение ...

    Нет в наличии

  • Код: C11CD24301

    9-игольный матричный принтер (136 колонок) Самых экономичных принтеров в своем классе за счет повышенного ресурса картриджа (4 млн символов) Максимальная скорость до 357 cps (12 cpi) в режиме HSD Новый принтер Epson LX-1350 разработан на замену Epson LX-1170 + II.Новая модель имеет ряд улучшенных ...

    Нет в наличии

Мы являемся официальным партнером Epson Europe в России.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
