Matx размер: Чем отличается ATX от mATX

Содержание

Чем отличается ATX от mATX

Форм-фактор компьютерных корпусов и материнских плат — одна из значимых их характеристик. Часто сталкиваются с непониманием разницы между ATX и mATX либо при сборке новой системы, либо при апгрейде старой. Большинство знакомы только с этими аббревиатурами, хотя в контексте встречаются и другие. Оба стандарта схожи между собой, и к ряду характеристик ряда комплектующих предъявляют идентичные требования, так что рассматривать ATX и mATX стоит именно в отношении материнских плат — форм-фактор здесь будет определяющим.

Определение

ATX — форм-фактор полноразмерных материнских плат для настольных компьютеров, определяющий габариты, количество портов и разъемов, другие характеристики. Также является форм-фактором персональных настольных компьютеров, определяющим размеры корпуса, расположение креплений, размещение, размер и электрохарактеристики блока питания.

mATX — форм-фактор материнских плат уменьшенных габаритов и с урезанным количеством портов и интерфейсов. Также — форм-фактор корпусов системных блоков.

к содержанию ↑

Сравнение

Разница между ATX и mATX прежде всего в размерах. Полноразмерные материнские платы устанавливаются в корпуса форм-фактора full-tower и midi-tower, платы mATX — еще и в mini-tower. Стандартные размеры плат ATX составляют 305х244 мм, хотя и могут быть чуть меньшей ширины — до 170 мм. Стандартные размеры плат mATX (часто называются micro-ATX) составляют 244х244 мм, но могут быть урезаны и до 170 мм. Очень жесткими стандарты не являются, и разница в несколько мм от того или иного производителя — дело обычное и ни на что не влияющая. А вот места под крепления стандартизированы форм-фактором жестко, и абсолютно всегда совпадают с корпусными отверстиями для установки материнских плат. Визуально определяется так: первый от заглушки вертикальный ряд отверстий универсален, второй предназначен для mATX, третий — для ATX плат. В маленькие корпуса mATX установить плату ATX не получится, наоборот в абсолютном большинстве случаев установка не вызовет сложностей.

Еще одно отличие — в количестве портов и интерфейсов. Стандартизации это не подлежит и остается на усмотрение производителя, однако преимущественно на платах mATX распаян минимальный джентльменский набор: два, а не четыре, как в ATX, слота под оперативную память, меньшее количество интерфейсов SATA и USB, на заднюю панель выведен один видеовыход (если есть), порты ввода-вывода, часто совмещенные, минимум USB, чаще всего полностью отсутствуют излишества вроде eSATA или HDMI. Все материнские платы сегодня снабжены ethernet-портом. Количество PCI-разъемов на платах mATX минимально, так что установка видеокарты плюс еще пара плат расширения — предел мечтаний. Также из-за сокращения площади на маленьких платах всегда актуальна интеграция, плюс количество распаянных деталей меньше.

На практике пользователь компьютера отличий между форм-факторами материнских плат почти не найдет. Из-за небольшого размера корпусов и “кучности” электроники mATX могут сильнее греться, а установка новых комплектующих из-за сэкономленного пространства может оказаться неудобной.

к содержанию ↑

Выводы TheDifference.ru

  1. ATX больше и как форм-фактор материнских плат, и как форм-фактор корпусов.
  2. mATX обладает урезанным функционалом из-за сокращения количества портов и разъемов.
  3. Платы mATX могут устанавливаться в корпуса ATX, а не наоборот.
  4. В некоторых случаях mATX вызывают неудобство при установке комплектующих.

Что такое ATX, MicroATX и Mini-ITX у материнских плат

Что такое ATX, MicroATX и Mini-ITX

Стандартизация оборудования — одна из сильных сторон настольных ПК. Но не все материнские платы имеют одинаковый физический размер. Существуют разные форм-факторы для разных типов ПК.

Разные стандарты

Материнские платы, как и другие компоненты ПК, имеют стандартные форм-факторы, включая ATX, MicroATX и Mini-ITX. Почти каждая материнская плата для домашних компьютеров в Вашем местном компьютерном магазине или онлайн будет в одном из этих вариантов.

Стандартизация означает, что Вы можете легко найти процессор, оперативную память, блок питания и жесткий диск, которые работают с Вашей материнской платой. Это также открывает выбор для настольных ПК. Многочисленные корпуса поддерживают все три основных размера материнских плат. Точки монтирования просверлены в соответствующих точках, и для задних портов и соответствующего экрана ввода/вывода имеется соответствующее пространство, которое их закрывает.

Это прекрасно, но чтобы решить, какая материнская плата подойдет Вам, Вы должны учитывать такие вещи, как пространство, Ваш опыт создания ПК и требования к производительности.

Материнские платы для ПК: основы

Intel создала форм-фактор ATX и впервые представила его в 1995 году. В течение почти 25 лет дизайн ATX был преобладающим форм-фактором для домашних и офисных ПК.

ATX имеет самый большой из трех размеров материнских плат: 12 дюймов на 9,6 дюйма. Спецификация требует, чтобы все материнские платы ATX были такого размера. Он также указывает расположение точек монтирования, панели ввода/вывода, разъемов питания и всех других различных интерфейсов подключения.

Все эти функции имеют решающее значение для любой материнской платы. Точки крепления держат материнскую плату вдали от металлической поверхности корпуса, чтобы избежать короткого замыкания. Панель ввода/вывода и позволяет получить доступ к задним портам Вашего ПК для дисплеев, аудио и USB. Затем у Вас есть разъемы питания и все остальные точки интерфейса, которые должны находиться в предсказуемых местах, чтобы помочь сборщикам систем.

Однако не всем нужна материнская плата размера ATX, особенно если целью является создание чего-то более компактного. MicroATX платы, которые имеют размер всего 9,6 дюйма на 9,6 дюйма. Как и у более крупных материнских плат ATX, стандарт определяет, какими должны быть все критические точки.

Наконец, Mini-ITX, разработанный Via Technologies в 2001 году, является самым маленьким из них, его размеры составляют всего 6,7 дюйма на 6,7 дюйма.

Материнские платы ATX имеют наибольшую расширяемость. У них обычно есть шесть (или меньше) слотов PCIe для таких вещей, как графика, звук и сетевые карты. Однако существуют платы Extended ATX (или EATX), которые имеют семь слотов PCIe, но они предназначены для энтузиастов и серверов и выходят за рамки этой статьи.

MicroATX может иметь до четырех слотов PCIe, а Mini-ITX — только один для видеокарты.

ОЗУ также ограничено на Mini-ITX. В нем предусмотрено всего два слота против четырех на платах ATX или MicroATX. Это не означает, что платы Mini-ITX не могут иметь достаточный объем ОЗУ. Например, если Вам нужно 32 ГБ оперативной памяти, Вы просто устанавливаете на нее два модуля по 16 ГБ, тогда как на двух других материнских платах Вы устанавливаете модули по 8 ГБ.

Материнские платы: когда и что использовать

Все эти три типа материнских плат работают практически на любом типе домашнего ПК, который Вы хотите собрать, включая игровую установку, обычную развлекательную систему или динамо-версию Office 365.

Но у каждого форм-фактора есть некоторые компромиссы — мы рассмотрим их далее.

Игровой ПК

Если Вы впервые собираете игровой ПК, то плата ATX, вероятно, является Вашим лучшим выбором, а MicroATX — вторым. Чем больше пространства Вы получаете с ATX, тем легче Вы можете разместить все различные компоненты на месте.

Несмотря на то, что ATX великолепен, нет причин оставаться в стороне от MicroATX, если Вы новичок и хотите что-то более компактное. Собрать все вместе немного сложнее, но все же выполнимо. Если Вы все-таки решили использовать MicroATX, обратите внимание на размер корпуса. Вам не нужен кейс, который также принимает ATX, если Вы хотите создать что-то меньшее. Кроме того, некоторые корпуса MicroATX немного шире, чем ATX, поэтому внимательно посмотрите на размеры корпуса.

Mini-ITX является самым «тяжелым» из трех в играх, потому что в корпусе очень мало места. Вы можете создать солидный игровой ПК с платой Mini-ITX, но Вы должны тщательно учитывать запас для видеокарты, воздушного потока и охлаждения. В специальном корпусе Mini-ITX не так много места, особенно по сравнению с полным корпусом ATX.

Домашний кинотеатр (HTPC)

Довольно часто пространство — главное соображение, когда Вы добавляете другое устройство в уже переполненный развлекательный центр гостиной. Именно здесь Mini-ITX действительно сияет, так как Вы получаете полноценный гостинный ПК в миниатюрном корпусе. Конечно, Вы можете приобрести корпус ATX, который работает с платами Mini-ITX. Но если Вы хотите, чтобы он поместился на полке под телевизором, Вам нужно что-то более компактное.

Предлагает посмотреть в сторону материнской платы от Intel под названием NUC. Intel представила наборы NUC как способ создания крошечных, но мощных компьютеров. Материнские платы NUC обычно имеют размеры четыре на четыре дюйма, и корпуса очень плотно прилегают.

Обычно Вы купите NUC в комплекте, который включает в себя материнскую плату, процессор, дискретную графику (зависит от комплекта) и оперативную память. Вы можете добавить хранилище или периферийные устройства; однако современные NUC не принимают полноразмерные видеокарты. Таким образом, NUC работает только в том случае, если Вам нужен ПК, предназначенный в основном для потоковой передачи видео, управления домашней медиатекой или казуальных игр.

Семейный ПК

Семейные ПК должны быть шустрыми, но они не обязательно должны быть мощными, поскольку Вы используете их в основном для потоковой передачи видео, электронной почты, социальных сетей и веб-игр. Если Вам не хватает места, взгляните на MicroATX или Mini-ITX.

Будущее

Как упоминалось ранее, ATX является старой спецификацией. В мире технологий трудно что-либо вытеснить (как Windows XP). Intel пыталась представить замену ATX под названием BTX в 2004 году, но она так и не завоевала популярность.

Однако производители компьютеров все еще экспериментируют с альтернативами ATX. На Computex 2019 Asus продемонстрировала концепцию материнской платы высокого класса под названием Prime Utopia. Это выглядело очень круто и совершенно отличалось от всего, что мы имеем сейчас. Это двухсторонняя материнская плата с модулями регулятора напряжения (VRM) на задней панели, где их легче охлаждать и, таким образом, повышать производительность. Видеокарта также находится сзади, в специальной камере для лучшего охлаждения, и установлена вертикально для большей устойчивости.

Asus сделал порты ввода/вывода модульными. Это означает, что Вы можете подключить только то, что Вам нужно, например, дополнительные порты Ethernet или USB, и Вы можете полностью вытащить порты микрофона и наушников. А поскольку задняя видеокарта освобождает так много места и снижает тепловую нагрузку, в Utopia также есть четыре слота m.2.

Такие концепции, как Prime Utopia, великолепны, но вряд ли мы увидим отход от ATX в ближайшем будущем. ATX и связанные с ним стандарты уже несколько десятилетий хорошо служат сообществу энтузиастов ПК. Все привыкли к ним, и лучшие практики для сборки, обслуживания и охлаждения этих ПК хорошо известны.

Все три из этих типов материнских плат вполне способны выполнить любую работу. Ваш окончательный выбор зависит от количества места, которое у Вас есть, от уровня Вашего опыта сборки ПК и от того, хотите ли Вы возможности расширения в будущем.

Основные форм факторы материнских плат: современные типы и размеры

Опубликовано 16.07.2018 автор

— 3 комментария

Доброго времени суток, уважаемые читатели нашего техноблога. Сегодня мы рассмотрим основные форм факторы материнских плат по состоянию на 2018 год. Сразу хотим сделать уточнение, что классификация будет включать лишь устройства для домашнего использования. Здесь не рассматриваются современные серверные МП CEB и EEB, хотя и о них мы в дальнейшем также поговорим.

В чем будет заключаться обзор? Здесь вы получите исчерпывающую информацию о максимальных размерах платы, количестве используемых портов, компоновке разъемов и не только. Надеемся, наша статья поможет вам определить оптимальную материнскую плату для компьютера, если вы еще этого не сделали.

Велик ли выбор?

На сегодняшний день на рынке распространено несколько популярных типов, а точнее форм-факторов системных плат. Из ключевых отметим:

  • ATX;
  • E‑ATX;
  • MicroATX;
  • Mini-ITX;
  • Mini-STX.

Как узнать и определить оптимальный формат? Вот давайте вместе и разберемся, а заодно порассуждаем на тему, какой форм-фактор лучше.

ATX

ATX (Advanced Technology Extented) – самый распространенный стандарт МП на текущий момент. Был разработан компанией Intel в далеком уже 1995 году в качестве альтернативы популярного на тот момент форм-фактора AT, но настоящую известность обрел лишь с 2001 года. Из базовых отличий от предшественника стоит отметить следующее:

  • Управление питанием процессора силами материнской платы. Процесс происходит даже в выключенном состоянии: на ЦП и некоторые периферийные разъемы систематически подается напряжение в 5 или 3,3 вольта;
  • Схема питания существенно изменена в более привычный на сегодняшний день вариант 24+4 или 24+8 pin;
  • Задняя панель получила фиксированный прямоугольный размер, а все комплектующие и периферийные устройства теперь подключаются без использования переходников и дополнительных шлейфов. Каждый производитель МП может произвольно менять расположение выходов, предоставляя в комплекте заглушку для задней части системного блока;
  • Мышь и клавиатура имеют стандартный разъем подключения PS/2 (сейчас в основном USB).

Все разъемы питания на материнской плате находятся по краям текстолита, обеспечивая как эстетическую красоту, так и удобство подключения периферийных устройств и блока питания. В центральной части сосредоточены сокет, слоты под ОЗУ, PCI-Ex, северный и южный мост.Размер стандартный – 305х244 мм. Для крепления к корпусу предусмотрено от 8 до 9 монтажных отверстий.

E‑ATX

E‑ATX (Extented – расширенный) – производный случай от ATX, который отличается, в первую очередь, размером платы – 305х330 мм. Зачастую на базе этой системной платы собираются топовые геймерские решения под актуальные нынче сокеты 1151, 2066 (Intel), AM4 и TR4 (AMD).

Ключевое отличие от стандартной ATX – больше слотов расширения (до 8 портов под оперативную память), более продуманная система питания компонентов, улучшенное охлаждение и, что случается довольно часто, штатное СВО.

Отдельно хочется упомянуть серверные двухпроцессорные материнские E‑ATX-платы. Дополнительные 86 мм позволяют без проблем разместить на одном листе текстолита до 16 портов под ОЗУ и слоты расширения (видеокарты, сетевые платы, RAID-контроллеры).

Из недостатков стоит отметить лишь подбор соответствующего корпуса, поскольку подавляющее большинство Midi-Tower решений для ATX-плат попросту не подойдут.

MicroATX

MicroATX (mATX, uATX, µATX) – еще одна производная от ATX, которая была создана все теми же Intel в 1997 году. Платы данного форм-фактора практически не отличаются от стандартных аналогов, за одним исключением – габариты 244х244 мм, что отсекает всю нижнюю панель с портами расширений и перемещает SATA-порты на боковую панель, оптимизируя имеющееся пространство текстолита.

Монтажные отверстия проделаны таким образом, чтобы MicroATX можно было установить в стандартные ATX-корпуса без особых проблем. Чипсет, сокет и прочие архитектурные моменты не затронуты.Стандарт изначально задумывался как офисный, а потому набор периферии и портов подключения в MicroATX скромнее, чем у полноформатного аналога. Однако современные модели без проблем создают на базе платы базу для следующих ПК:

  • серверные;
  • мультимедийные;
  • игровые;
  • рабочие станции;
  • HTPC;
  • рендер-машины.

Единственный недостаток по сути – невозможность подключить вторую видеокарту из-за недостатка второго полноценного PCI‑E x16.

Mini-ITX

Mini-ITX – еще более компактная версия ATX, только ее габариты не превышают 170х170 мм. Механическая совместимость со всеми комплектующими и поддержка современных чипов сохраняется. Форм-фактор был создан в 2001 году компанией VIA Technologies с единственной целью – продвигать собственный процессор, однако что-то пошло не так, и камень так и не получил популярность, чего не скажешь о МП.

Отличительная особенность Mini-ITX – встроенный процессор в некоторых моделях плат, которые распаяны производителем на заводе. Заменить его не получится от слова совсем. С одной стороны, решение не самое практичное, но с другой – такая процедура значительно удешевляет производство (не нужно думать над вставкой сокета) и итоговую стоимость продукта. Архитектура позволяет создать максимально холодные (TDP встроенных ЦП не превышает 15 Вт), бесшумные и быстрые офисные станции (SSD+16 ГБ ОЗУ DDR4 2400 МГц).Идеальное решение для HTPC или мультимедийного центра. Хотя игровую систему на такой плате также можно построить. Достаточно присмотреться к MSI B350I Pro AC. Плата имеет стандартное питание и поддерживает разгон комплектующих. Добавьте Ryzen 5 2400G и получите идеальную систему для души.

Mini-STX

Mini-STX (Mini Socket Technology Extended) – относительно свежий стандарт, разработанный все теми же Intel. Имеет размеры 147х140 мм, что сопоставимо с конвертом для DVD-диска.

От Mini-ITX отличается полным отсутствием поддержки разъемов PCI‑E x16, а также измененным портом для подключения БП. Здесь выход имеет штырьковый вид, как на большинстве современных ноутбуках. Отчасти этот шаг продиктован тем фактом, что плата и комплектующие на ней, являются маломощными. С другой стороны, распаивать 24+4 pin на такой площади как-то негуманно.

Для создания полноценного ПК здесь предусмотрена возможность подключения SATA или M.2‑накопителей, ОЗУ и процессора со встроенным видеоядром. Миниатюрные габариты позволят разместить плату в миниатюрный корпус габаритами с PS4 или XBOX One.

Главный недостаток – необходимость БП под Mini-STX платы.

Выводы

Итак, сравнение различных архитектур сводится в основном к габаритным показателям и количеству портов расширения на плате. По-хорошему, надобность в ATX-моделях с каждым годом все ниже, поскольку MicroATX предлагают аналогичный функционал и не требуют корпуса больше Mid-Tower. Отсутствие дополнительных слотов PCI‑E x16/x8/x4?

Современная индустрия отказывается от дальнейшей поддержки SLI и Crossfire, что делает нецелесообразным запитывание дополнительных слотов, если только вы не занимаетесь майнингом, либо хотите подключить сверхбыстрый NVMe SSD, карту захвата или аудиокарту класса ASUS Xonar.

Надеемся, мы помогли вам с выбором материнской платы для вашей будущей системы. Какой она будет – уже другое дело, но основная мысль получена, теперь надо бы ее реализовать. Удачи! Не забывайте подписываться и делиться с близкими, пока.

С уважением, автор Андрей Андреев.

Форм-факторы материнских плат: классификация, отличия, размеры

Процесс сборки нового стационарного компьютера или апгрейд старого, всегда сопровождается не малым количеством вопросов, ответы на которые нужно получить своевременно, то есть, до покупки дорогостоящих комплектующих. Поэтому, на этапе планирования конфигурации ПК пользователь, в первую очередь, должен для себя определить, какой форм-фактор материнской платы будет в ней применен. Ведь именно он задает кучу параметров для будущей сборки, начиная от размеров корпуса системного блока компьютера, заканчивая типом встроенной в него системы охлаждения. Исходя из этого, в данной теме рассмотрим, какие бывают форм-факторы материнских плат, их виды, форматы, размеры, предназначение и т.д.

Что такое форм-фактор системной платы

Форм-фактор материнской платы это установленный производителями стандарт, задающий ее габаритные и присоединительные размеры, то есть размеры крепления к корпусу, количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов.

Как видите, данный параметр напрямую влияет, как на внешний вид в целом, собираемого системного блока, так и на его аппаратную начинку. Если выбрать не правильный форм-фактор материнской платы, то последствия могут быть печальными, приводящими к незапланированному расходу бюджета. Здесь нужно учесть множество факторов: это размер корпуса системного блока, его внутреннее пространство для установки карт расширения, видеокарты, процессора, блока питания, дисковой системы, ну и системы охлаждения.

Если конфигурация проектируется для мощного игрового компьютера, то последнему из перечисленных пунктов требуется уделить особое внимание.

Обзор классификаций материнских плат начнем с наиболее популярных в кругах рядовых пользователей форм-факторов и закончив МП профессионального уровня, предназначенных для специфически задач.

Форм-факторы системных плат для офисных и игровых ПК

Форм-фактор ATX

Данный формат МП является наиболее востребованным для построения стационарных компьютеров любой конфигурации, начиная от офисного варианта, заканчивая мощной игровой станцией. Платы формата ATX имеют стандартные размеры 30,5х24,2 см., что позволяет производителям без труда наделять их всем необходимым функционалом и полноценной комплектной базой – слотами, портами, интерфейсными разъемами, усиленными цепями питания и т.д.

К важной конструктивной особенности данного типоразмера МП нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта ATX. С одной стороны, это, казалось бы, минусом, но с другой- сборка компьютеров с их применением может сэкономить пользователю денежные средства из выделенного им бюджета.

Во-первых, компьютер, собранный на их базе менее требователен к системе охлаждения, потому как компонентам его аппаратной начинки не приходится ютиться в маленьком корпусе, а значит они имеют хорошую вентиляцию без применения дорогостоящих систем охлаждения.

Во-вторых, сегмент корпусов, совместимых с материнскими платами форм-фактора ATX, более велик по сравнению с прочими типоразмерами. Поэтому, собирая компьютер, у пользователя не возникнет затруднения с выбором корпуса будущего ПК ни по финансовой стороне вопроса, ни по выбору модели.

MicroATX (mATX)

Данный типоразмер материнских плат является урезанной версией стандарта ATX. Это касается как размеров, так и комплектной базы. Размеры МП этого стандарта составляют 24,4х24,4 cм. Они полностью совместимы с корпусами предыдущего формата, но не наоборот. Зачастую платы MicroATX могут быть схожи по конфигурации со своими собратьями стандарта ATX. То есть, они могут оснащаться тем же чипсетом, но с меньшим количеством слотов PCI, предназначенных для установки различных карт расширения.

Кроме этого, не редко МП типоразмера MicroATX оснащаются встроенным графическим ядром, а схожие по конфигурации ATX нет. Отсюда следует, что системные платы этого форм-фактора не нацелены на построение игровых систем, а в большинстве случаев, ориентированы лишь для создания компьютеров офисного назначения.

FlexATX

Форм-фактор FlexATX является следующей эволюцией в сторону уменьшения материнских плат и удешевления компьютеров, собираемых на их базе. МП данного формата имеют размер 22,9х19,1 см и предназначены только лишь для офисных ПК. Они, как и их предшественницы, полностью совместимы с корпусами системных блоков формата ATX и с их системой питания.

Важной отличительной особенностью МП этого стандарта, позволяющей достигать им не высокой продажной стоимости, это их более скудная комплектная база. В некоторых случаях они даже не комплектуются слотами расширения, а пользователю приходится довольствоваться только лишь портами USB и IEEE-1394/FireWire.

Ниже на видео рассмотрены основные отличия МП семейства ATX и основные моменты, на которые нужно обратить внимание, собирая новый ПК.

Форматы материнских плат для компактных ПК

DTX и Mini-DTX

Форм-факторы DTX и Mini-DTX, представленные компанией AMD, ориентированы на построение компактных, тихих, энергонезатратных и недорогих компьютерных мультимедийных систем HTPC. Размеры МП этого типоразмера составляют 24,4х20,3 и 17х20,3 см соответственно. Они имеют полную совместимость со стандартом ATX по размерам крепления и по разъемам питания.

К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт, устанавливаемые в данные слоты.

Mini-ITX

Формат материнских плат Mini-ITX, разработанный VIA Technologies, механически и электрически совместим с форм-фактором ATX. Их размеры составляют – 17х17 см. Благодаря применению встроенных процессоров, SSD дисков в качестве файловых накопителей и применению пассивной системы охлаждения данный тип МП нацелен на создание недорогих компактных и тихих мультимедийных домашних систем.

Ниже на видео представлен краткий обзор одной из МП форм-фактора Mini-ITX, где рассмотрены ее достоинства и возможная область применения.

Форматы системных плат для серверных систем

Extended ATX (eATX)

Размеры МП форм-фактора eATX составляют 30,5×33,0см. Данный стандарт в большей степени применим для создания серверов, где на материнскую плату требуется установка двух и более процессоров, большое количество оперативной памяти и разного рода карт расширения. Второе его название SSI EEB.

SSI CEB

Форм-фактор SSI CEB ориентирован на построение рабочих высокопроизводительных станций и серверных решений. Габаритные размеры материнских плат этого стандарта составляют – 30,5×25,9см.

Как видите, классификация системных плат довольно обширная и включает в себя как устаревающие виды, так и вновь разрабатываемые. Если их разбить по подобному принципу, то картина, упрощенно отображающая действительность, будет следующая:

  • Устаревшие форм-факторы: LPX, полноразмерная плата AT, Baby-AT; Mini-ATX
  • Современные стандарты: ATX; microATX; FlexATX, eATX, WTX, NLX, CEB
  • Внедряемые типоразмеры: Mini-ITX, Nano-ITX, Pico-ITX, BTX, MicroBTX, PicoBTX, DTX и Mini-DTX

Типоразмеры (форм-факторы) материнских плат

На сегодняшний день существует четыре преобладающих типоразмера материнских плат — AT, ATX, LPX и NLX. Кроме того, есть уменьшенные варианты формата AT (Baby-AT), ATX (Mini-ATX, microATX) и NLX (microNLX). Более того, недавно выпущено расширение к спецификации microATX, добавляющее к этому списку новый форм-фактор — FlexATX. Все эти спецификации, определяющие форму и размеры материнских плат, а также расположение компонентов на них и особенности корпусов, и описаны ниже.

AT

Форм-фактор АТ делится на две, отличающиеся по размеру модификации — AT и Baby AT. Размер полноразмерной AT платы достигает до 12" в ширину, а это значит, что такая плата вряд ли поместится в большинство сегодняшних корпусов. Монтажу такой платы наверняка будет мешать отсек для дисководов и жестких дисков и блок питания. Кроме того, расположение компонентов платы на большом расстоянии друг от друга может вызывать некоторые проблемы при работе на больших тактовых частотах. Поэтому после материнских плат для процессора 386, такой размер уже не встречается.

Таким образом единственные материнские платы, выполненные в форм-факторе AT, доступные в широкой продаже, это платы соответствующие форматы Baby AT. Размер платы Baby AT 8.5" в ширину и 13" в длину. В принципе, некоторые производители могут уменьшать длину платы для экономии материала или по каким-то другим причинам. Для крепления платы в корпусе в плате сделаны три ряда отверстий.

Все AT платы имеют общие черты. Почти все имеют последовательные и параллельные порты, присоединяемые к материнской плате через соединительные планки. Они также имеют один разъем клавиатуры, впаянный на плату в задней части. Гнездо под процессор устанавливается на передней стороне платы. Слоты SIMM и DIMM находятся в различных местах, хотя почти всегда они расположены в верхней части материнской платы.

Сегодня этот формат плавно сходит со сцены. Часть фирм еще выпускает некоторые свои модели в двух вариантах — Baby AT и ATX, но это происходит все реже и реже. Тем более, что все больше новых возможностей, предоставляемых операционными системами, реализуются только на ATX материнских платах. Не говоря уже просто об удобстве работы — так, чаще всего на Baby AT платах все коннекторы собраны в одном месте, в результате чего либо кабели от коммуникационных портов тянутся практически через всю материнскую плату к задней части корпуса, либо от портов IDE и FDD — к передней. Гнезда для модулей памяти, заезжающие чуть ли не под блок питания. При ограниченности свободы действий внутри весьма небольшого пространства MiniTower, это, мягко говоря, неудобно. Вдобавок, неудачно решен вопрос с охлаждением — воздух не поступает напрямую к самой нуждающейся в охлаждении части системы — процессору.

LPX

Еще до появления ATX, первым результатом попыток снизить стоимость PC стал форм-фактор LPX. Предназначался для использования в корпусах Slimline или Low-profile. Задача была решена путем довольно новаторского предложения — введения стойки. Вместо того, чтобы вставлять карты расширения непосредственно в материнскую плату, в этом варианте они помешаются в подключаемую к плате вертикальную стойку, параллельно материнской плате. Это позволило заметно уменьшить высоту корпуса, поскольку обычно именно высота карт расширения влияет на этот параметр. Расплатой за компактность стало максимальное количество подключаемых карт — 2-3 штуки. Еще одно нововведение, начавшее широко применяться именно на платах LPX — это интегрированный на материнскую плату видеочип. Размер корпуса для LPX оставляет 9 х 13'', для Mini LPX — 8 x 10''.

После появления NLX, LPX начал вытесняться этим форм-фактором.

ATX

Неудивительно, что форм-фактор ATX во всех его модификациях становится все более популярным. В особенности это касается плат для процессоров на шине P6. Так, к примеру, из готовящихся к выпуску в этом году материнских плат LuckyStar для этих процессоров 4 будут исполнены в формате Mini-ATX, 3 — ATX, и всего лишь одна — Baby AT. А если еще учесть, что материнских плат для Socket7 сегодня делается гораздо меньше, хотя бы по причине куда меньшего числа новых чипсетов для этой платформы, то ATX одерживает убедительную победу.

И никто не может сказать, что она необоснованна. Спецификация ATX, предложенная Intel еще в 1995 году, нацелена как раз на исправление всех тех недостатков, что выявились со временем у форм-фактора AT. А решение, по сути, было очень простым — повернуть Baby AT плату на 90 градусов, и внести соответствующие поправки в конструкцию. К тому моменту у Intel уже был опыт работы в этой области — форм-фактор LPX. В ATX как раз воплотились лучшие стороны и Baby AT и LPX: от Baby AT была взята расширяемость, а от LPX — высокая интеграция компонентов. Вот что получилось в результате:

  • Интегрированные разъемы портов ввода-вывода. На всех современных платах коннекторы портов ввода-вывода присутствуют на плате, поэтому вполне естественным выглядит решение расположить на ней и их разъемы, что приводит к довольно значительному снижению количества соединительных проводов внутри корпуса. К тому же, заодно среди традиционных параллельного и последовательного портов, разъема для клавиатуры, нашлось место и для новичков — портов PS/2 и USB. Кроме всего, в результате несколько снизилась стоимость материнской платы, за счет уменьшения кабелей в комплекте.
  • Значительно увеличившееся удобство доступа к модулям памяти. В результате всех изменений гнезда для модулей памяти переехали дальше от слотов для материнских плат, от процессора и блока питания. В результате наращивание памяти стало в любом случае минутным делом, тогда как на Baby AT материнских платах порой приходится браться за отвертку.
  • Уменьшенное расстояние между платой и дисками. Разъемы контроллеров IDE и FDD переместились практически вплотную к подсоединяемым к ним устройствам. Это позволяет сократить длину используемых кабелей, тем самым повысив надежность системы.
  • Разнесение процессора и слотов для плат расширения. Гнездо процессора перемещено с передней части платы на заднюю, рядом с блоком питания. Это позволяет устанавливать в слоты расширения полноразмерные платы — процессор им не мешает. К тому же, решилась проблема с охлаждением — теперь воздух, засасываемый блоком питания, обдувает непосредственно процессор.
  • Улучшено взаимодействие с блоком питания. Теперь используется один 20-контактный разъем, вместо двух, как на AT платах. Кроме того добавлена возможность управления материнской платой блоком питания — включение в нужное время или по наступлению определенного события, возможность включения с клавиатуры, отключение операционной системой, и т.д.
  • Напряжение 3.3 В. Теперь напряжение питания 3.3 В, весьма широко используемое современными компонентами системы, (взять хотя бы карты PCI!) поступает из блока питания. В AT-платах для его получения использовался стабилизатор, установленный на материнской плате. В ATX-платах необходимость в нем отпадает.

Конкретный размер материнских плат описан в спецификации во многом исходя из удобства разработчиков — из стандартной пластины (24 х 18’’) получается либо две платы ATX (12 x 9.6’’), либо четыре — Mini-ATX (11.2 х 8.2’’). Кстати, учитывалась и совместимость со старыми корпусами — максимальная ширина ATX платы, 12’’, практически идентична длине плат AT, чтобы была возможность без особых усилий использовать ATX плату в AT корпусе. Однако, сегодня это больше относится к области чистой теории — AT корпус еще надо умудриться найти. Также, по мере возможности крепежные отверстия в плате ATX полностью соответствуют форматам AT и Baby AT.

microATX

Форм-фактор ATX разрабатывался еще в пору расцвета Socket 7 систем, и многое в нем сегодня несколько не соответствует времени. Например, типичная комбинация слотов, из расчета на которую составлялась спецификация, выглядела как 3 ISA/3 PCI/1 смежный. Несколько неактуально не сегодняшний день, не так ли? ISA, отсутствие AGP, AMR, и т.д. Опять же, в любом случае, 7 слотов не используются в 99 процентах случаев, особенно сегодня, с такими чипсетами как MVP4, SiS 620, i810, и прочими готовящимися к выпуску подобными продуктами. В общем, для дешевых PC ATX — пустая трата ресурсов. Исходя из подобных соображений в декабре 1997 года и была представлена спецификация формата microATX, модификация ATX платы, рассчитанная на 4 слота для плат расширения.

По сути, изменения, по сравнению с ATX, оказались минимальными. До 9.6 x 9.6’’ уменьшился размер платы, так что она стала полностью квадратной, уменьшился размер блока питания. Блок разъемов ввода/вывода остался неизменным, так что microATX плата может быть с минимальными доработками использована в ATX 2.01 корпусе.

NLX

Со временем, спецификация LPX, подобно Baby AT, перестала удовлетворять требованиям времени. Выходили новые процессоры, появлялись новые технологии. И она уже не была в состоянии обеспечивать приемлемые пространственные и тепловые условия для новых низкопрофильных систем. В результате, подобно тому, как на смену Baby AT пришел ATX, так же в 1997 году, как развитие идеи LPX, учитывающее появление новых технологий, появилась спецификация форм-фактора NLX. Формата, нацеленного на применение в низкопрофильных корпусах. При ее создании брались во внимание как технические факторы (например, появление AGP и модулей DIMM, интеграция аудио/видео компонентов на материнской плате), так и необходимость обеспечить большее удобство в обслуживании. Так, для сборки/разборки многих систем на базе этого форм-фактора отвертка не требуется вообще.

Как видно на схеме, основные черты материнской платы NLX, это:

  • Стойка для карт расширения, находящаяся на правом краю платы. Причем материнская плата свободно отсоединяется от стойки и выдвигается из корпуса, например, для замены процессора или памяти.
  • Процессор, расположенный в левом переднем углу платы, прямо напротив вентилятора.
  • Вообще, группировка высоких компонентов, вроде процессора и памяти, в левом конце платы, чтобы позволить размещение на стойке полноразмерных карт расширения.
  • Нахождение на заднем конце платы блоков разъемов ввода/вывода одинарной (в области плат расширения) и двойной высоты, для размещения максимального количества коннекторов.

Вообще, стойка — очень интересная вещь. Фактически, это одна материнская плата, разделенная на две части – часть, где находятся собственно системные компоненты, и подсоединенная к ней через 340 контактный разъем под углом в 90 градусов часть, где находятся всевозможные компоненты ввода/вывода — карты расширения, коннекторы портов, накопителей данных, куда подключается питание. Таким образом, во первых повышается удобство обслуживания — нет необходимости получать доступ к ненужным в данный момент компонентам. Во вторых, производители в результате имеют большую гибкость — делается одна модель основной платы, и стойка под каждого конкретного заказчика, с интеграцией на ней необходимых компонентов.

Вообще, вам это описание ничего не напоминает? Стойка, крепящаяся на материнскую плату, на которую выносятся некие компоненты ввода/вывода, вместо того, чтобы быть интегрированными на материнскую плату, и все это служит для упрощения обслуживания, придания большей гибкости производителям, и т.д.? Правильно, через некоторое время после выхода спецификации NLX появилась спецификация AMR, описывающая подобную же идеологию для ATX плат.

В отличие от довольно строгих прочих спецификаций, NLX обеспечивает производителям куда большую свободу в принятии решений. Размеры материнской платы NLX колеблются от 8 х 10’’ до 9 х 13.6’’. NLX корпус должен уметь управляться как с этими двумя форматами, так и со всеми промежуточными. Обычно платы, вписывающиеся в минимальные размеры, обозначаются как Mini NLX. Стоит также упомянуть небезынтересную подробность: у NLX корпуса порты USB располагаются на передней панели — очень удобно для идентификационных решений типа e.Token.

Осталось только добавить, что по спецификации некоторые места на плате обязаны оставаться свободными, обеспечивая возможности для расширения функций, которые появятся в будущих версиях спецификации. Например, для создания на базе форм-фактора NLX материнских плат для серверов и рабочих станций.

WTX

Однако, с другого стороны, мощные рабочие станции и серверы спецификации AT и ATX тоже не вполне устраивают. Там свои проблемы, где стоимость играет не самую главную роль. На передний план выходят обеспечение нормального охлаждения, размещение больших объемов памяти, удобная поддержка многопроцессорных конфигураций, большая мощность блока питания, размещение большего количество портов контроллеров накопителей данных и портов ввода/вывода. Так в 1998 году родилась спецификация WTX. Ориентированная на поддержку двухпроцессорных материнских плат любых конфигураций, поддержку сегодняшних и завтрашних технологий видеокарт и памяти.

Особое внимание, пожалуй, стоит уделить двум новым компонентам -Board Adapter Plate (BAP)и Flex Slot.

В этой спецификации разработчики попытались отойти от привычной модели, когда материнская плата крепится к корпусу посредством расположенных в определенных местах крепежных отверстий. Здесь она крепится к BAP, причем способ крепления оставлен на совести производителя платы, а стандартный BAP крепится к корпусу.

Помимо обычных вещей, вроде размеров платы (14 х 16.75''), характеристик блока питания (до 850 Вт), и т.д., спецификация WTX описывает архитектуру Flex Slot — в каком-то смысле, AMR для рабочих станций. Flex Slot предназначен для улучшения удобства обслуживания, придания дополнительной гибкости разработчикам, сокращению выхода материнской платы на рынок. Выглядит Flex Slot карта примерно так:

На подобных картах могут размещаться любые PCI, SCSI или IEEE 1394 контроллеры, звук, сетевой интерфейс, параллельные и последовательные порты, USB, средства для контроля за состоянием системы.

Образцы WTX плат должны появиться в районе июня, а серийные образцы — в третьем квартале 1999 года.

FlexATX

И наконец, подобно тому, как из идей, заложенных в Baby AT и LPX появился ATX, так же развитием спецификаций microATX и NPX стало появление форм-фактора FlexATX. Это даже не отдельная спецификация, а всего лишь дополнение к спецификации microATX. Глядя на успех iMac, в котором, по сути, ничего нового кроме внешнего вида и не было, производители PC решили также пойти по этому пути. И первым стал как раз Intel, в феврале на Intel Developer Forum объявивший FlexATX — материнскую плату, по площади процентов на 25-30 меньшую, чем microATX.

Теоретически, с некоторыми доработками, FlexATX плата может быть использована в корпусах, соответствующих спецификациям ATX 2.03 или microATX 1.0. Но для сегодняшних корпусов плат хватает и без этого, речь шла как раз о вычурных пластиковых конструкциях, где и нужна такая компактность. Там, на IDF, Intel и продемонстрировал несколько возможных вариантов подобных корпусов. Фантазия дизайнеров разгулялась на славу — вазы, пирамиды, деревья, спирали, каких только не было предложено. Несколько оборотов из спецификации, чтобы углубить впечатление: «эстетическое значение», «большее удовлетворение от владения системой». Неплохо для описания форм-фактора материнской платы PC?

Flex — на то он и flex. Спецификация чрезвычайна гибка, и оставляет на усмотрение производителя множество вещей, которые прежде строго описывались. Так, производитель сам будет определять размер и размещение блока питания, конструкцию карты ввода/вывода, переход на новые процессорные технологии методы достижения низкопрофильного дизайна. Практически, более-менее четко определены только габариты — 9 х 7.5''. Кстати, по поводу новых процессорных технологий — Intel на IDF демонстрировал систему на FlexATX плате с Pentium III, который вплоть до осени пока заявлен только как Slot-1, а на фото — смотрите сами, да и в спецификации подчеркивается, что FlexATX платы только для Socket процессоров...

И напоследок, еще одно интересное откровение от Intel — года через три, в следующих спецификациях, блок питания возможно вообще будет находиться снаружи корпуса PC.

краткая характеристика простыми словами с практическими рекомендациями

Тестируя материнские платы, ставшие в последние годы весьма разнообразными, мы обычно ограничиваемся лишь кратким упоминанием об их типе и габаритных размерах. Во многом это сила привычки: постоянно сталкиваясь с каким-либо оборудованием, привыкаешь к тому, что какие-то базовые вещи знают все читатели, в результате чего появляется вполне оправданное желание сконцентрироваться исключительно на новом и особенном. Однако, как показывает практика, иногда нужны и материалы, как раз эти базовые знания и предоставляющие — хотя бы из-за процесса естественного омоложения аудитории. При этом последняя статья, посвященная форм-факторам системных плат, была опубликована у нас на сайте еще в 1999 году, а с того времени много воды утекло. В общем, настало время обновить информацию, чем мы сейчас и займемся, традиционно предупредив читателей, что ничего принципиально нового в данной статье не будет — просто небольшая систематизация известных данных, которая пригодится в первую очередь «начинающим пользователям», желающим разобраться — как оно там в компьютере устроено.

Семейство АТХ и все-все-все

Хотя выше и было сказано, что с 1999 года на рынке изменилось многое, это не касается основного: уже тогда стандартом начали становиться платы семейства АТХ, а сегодня именно оно является господствующим, покрывая процентов 90 рынка самостоятельной сборки и готовых настольных систем. Обычно под последними понимают «большие» десктопы, но, на самом деле, некоторые вариации стандарта разрабатывались для применения в компактных системах — и как раз там (внезапно!) и применяются: в частности, таковы многие моноблоки на «настольных» процессорах. Таким образом, вероятность с ним столкнуться есть не только при самостоятельной сборке компьютера с нуля, но и при ремонте или модернизации готовой системы.

Появился стандарт далеко не на пустом месте — это доработка более раннего АТ и его «фирменных» расширений: в 80-е многие компании-производители компьютеров (особенно крупные) вовсю использовали заказные решения «только для себя». Однако в 90-е уже говорить о каком-то лидере на рынке собственно компьютеров перестало быть возможным, что и вызвало необходимость перехода к единым отраслевым стандартам. Впрочем, и сейчас нередки отступления от них, но, как правило, касаются они направлений, где у конечного пользователя или мелкого сборщика свобода действий изначально ограничена. В большинстве своем это компактные системы, активно развивавшиеся уже в нулевые, хотя и на этом рынке сейчас наблюдаются попытки навести порядок. Но об этом мы поговорим чуть позже.

Пока же отметим, что разработка формата АТХ во второй половине девяностых (и его производных позднее) призвана была устранить определенные противоречия между новыми идеями и старыми реализациями. В частности, главным усовершенствованием всего семейства форматов была стандартизация задней панели с портами периферийных интерфейсов. Во времена АТ этот вопрос не стоял, поскольку степень интеграции компьютерных систем была низкой — вся периферия (как внешняя, так и располагаемая внутри корпуса) обычно требовала использования плат расширения. Единственный компонент, стандартный для всех систем — клавиатурный порт, который и располагался на всех АТ-платах. Но еще в конце 80-х начался перенос большинства базовых возможностей системы на плату, а в 90-е производители активно занялись разработкой универсальных периферийных интерфейсов, типа USB. Поскольку стандартного места для размещения всех этих портов на плате не было, приходилось использовать специальные кабели и планки-«выкидыши», что было неэстетично и мешало использованию «настоящих» плат расширения. Альтернативой было порты припаивать, но это требовало использования ограниченного набора корпусов, т. е. напрочь убивало совместимость между продукцией разных компаний. Именно этот вопрос при разработке АТХ и был решен: все совместимые с этим стандартом системные платы снабжены панелью с портами.

Что забавно, изначально о разрабатываемой тогда же шине USB «забыли» — порты этого типа в оригинальном стандарте АТХ отсутствовали. Однако заложенная в него гибкость себя оправдала сразу же — место для них нашли. Точно также в 90-е годы еще не было и речи о портах типа HDMI или DisplayPort, да и вообще интегрированная графика делала первые шаги, зато стандартом было выводить наружу LPT- и COM-порты, которые сейчас уже сложно найти. На первых платах практически всегда присутствовали два порта PS/2 для клавиатуры и мыши — сейчас нередко не бывает ни одного, но проблем это не вызывает. По сути, от производителя корпуса требуется лишь предусмотреть в своем продукте «стандартное» прямоугольное отверстие и все — в таковой можно будет установить любую плату и свободно менять ее при необходимости вместе с заглушкой, как правило, к платам прилагаемой (можно и без нее, но будет не очень красиво, да и пыль попадать в корпус начнет в повышенных количествах). Поэтому купленный один раз хороший корпус может служить верой и правдой лет 10-15, как максимум потребовав смены блока питания. Все проблемы, которые возникают при модернизации связаны либо с ним, либо с габаритами некоторых плат расширения (типа топовых видеокарт), но не с системной платой: таковая всегда подойдет к корпусу того же или большего форм-фактора.

Стандарты блоков питания формата АТХ за прошедшие годы менялись, однако и сейчас, например, можно купить плату, которая будет прекрасно работать с БП конца 90-х (если он сам «доживет» до настоящего времени) — все изменения касались добавления каких-то возможностей, а не их радикальной переделки. Просто еще в самую первую версию стандарта «заложили» три питающих напряжения (+12, +5 и +3,3 В — последнего в АТ не было) и управление «через плату». БП стандарта АТ можно было включить или выключить только физически — тумблером. АТХ, в принципе, полностью выключить можно только им же, но эта операция требуется редко — стандартом для периода бездействия является дежурный режим, когда некоторое количество питания на плату подается. Соответственно, компьютер может включаться по активности периферийных устройств (типа мыши или клавиатуры), получив команду по сети, просто по расписанию в конце-концов, а выключаться — программно: все это во времена АТ было невозможно, но ничего нового придумывать за прошедшие годы не понадобилось. Точнее, все, что требовалось реализовать, ограничивалось платой и периферией — интерфейс же платы с БП в минимальном виде не меняется уже более 20 лет, благо все необходимое в плане управления в нем предусмотрено.

Вот мощность систем за прошедшие годы, конечно, заметно выросла — как и их требования к электрической мощности БП. «Прокачать» все это через стандартный 20-и контактный разъем питания не так-то просто, но и не нужно — таковым ныне снабжаются обычно высокоинтегрированные платы начального уровня на низкопотребляющих SoC «атомного» семейства (тем не менее, даже таковые позволяют получить более производительную и функциональную компьютерную систему, нежели топовые решения 15-и летней давности). Для питания же мощных процессоров (которым нужно 50 Вт и более) практически одновременно с их появлением в рамках расширения стандарта добавился еще один 4-х контактный разъем питания, без подключения которого компьютер просто не включится. Впрочем, возникшая проблема совместимости со старыми БП в те годы решалась специальными переходниками, позволяющими использовать любой блок — лишь бы выдаваемой им по линии +12 В мощности хватило. Сейчас бы тоже решалась, но это уже не нужно — более 10 лет в продаже можно встретить только блоки с наличием обоих необходимых разъемов: 20 и 4.

Необходимыми, повторимся, являются только они (причем, как уже было сказано выше, «4» некоторым платам не нужно), хотя оба сейчас могут существовать и в «расширенном виде»: 24+8. Первый разъем появился одновременно с шиной PCIe, а дополнительные контакты как раз и предназначены для питания «прожорливых» устройств для этой шины — типа видеокарт. Идея благая, но оказавшаяся бесперспективной: во-первых, в большинстве современных компьютеров платы данного типа и не нужны, так что питать некого, во-вторых, действительно мощные видеокарты буквально сразу выбрались за доступные по шине мощности, так что требуют подключать один-два кабеля «непосредственно к себе». В общем, сценарии, в которых 24 будет лучше, чем 20 (или вообще чем-то отличаться), практически не встречаются. Но хуже не будет никогда, так что, если уж разъем есть, им стоит пользоваться.

С «серверным» EPS12V (8 контактов вместо 4 у обычного ATX12V) все еще смешнее — вообще говоря, он предназначен для того, чтобы «прокачивать» порядка 200 Вт. Для современного процессора (даже топового разогнанного) — ситуация, как правило, гипотетическая: на практике встречались и платы, где один EPS12V нормально питал пару «старых» шестиядерных процессоров (куда более прожорливых, чем нынешние массовые и даже не совсем массовые). «Массовый ширпотреб» же, как правило, легко укладывается и в 70-100 Вт (а то и меньше), на что достаточно ATX12V. Даже если для питания процессора использовать только его — без «помощи» со стороны универсального общего разъема (для современных платформ это обычно выполняется, а вот для до сих пор еще популярной «на руках» LGA1155, например — нет). Таким образом, использование разъема EPS12V на платах для массовых платформ, не говоря уже о наличии пары таких разъемов на некоторых платах «для энтузиастов» — не более чем бутафория, призванная хоть как-то показать «премиальность» решения. Впрочем, как и в случае 20/24, хуже от этого точно не будет, так что, если и БП, и плата снабжены 8-и контактным разъемом — ими стоит пользоваться. Но бежать менять блок питания только из-за наличия ATX12V, а не EPS12V — не стоит. Если речь о плате для массовой платформы, то даже и переходник с одного на другой покупать не стоит — в 99% случаев работать будет и так.

В принципе, система питания и задняя панель для интерфейсных портов — основные изменения в АТХ по сравнению с более ранним АТ и аналогами. Оказались они настолько удачными, что вот уже 20 лет стандарт прекрасно себя чувствует на рынке и уходить с него не собирается. Еще одно нововведение (с точки зрения конца 90-х), также этому поспособствовавшее — процессор (как правило, устанавливаемый в сокет), память (в своих слотах), система питания и, при наличии, северный мост чипсета в АТХ-платах компактно собраны в верхней (если как типовое решение рассматривать стандартный башенный корпус) части платы. Почему компактно? Это наиболее мощные и «прожорливые» компоненты, еще и обменивающиеся информацией (или, хотя бы, энергией) на высоких скоростях. Соответственно, требуется максимально сократить расстояния между ними и обеспечить хорошее охлаждение. Желательно в частично замкнутом объеме — чтобы на другие компоненты не влияли. Вот таковой и получился у конструкторов.

Отметим, что в первых версиях стандарта предполагалось, что охлаждению будет способствовать вентилятор блока питания — по планам в АТХ он должен был «засасывать» воздух снаружи корпуса и «дуть» на процессор. Но достаточно быстро было решено, что обдувать и без того греющиеся элементы подогретым в БП воздухом не стоит, так что проще вернуться к старой схеме — с выдувом воздуха наружу. Кроме того, крупные корпуса быстро обзавелись дополнительными вентиляторами на выдув (для удаления нагретого воздуха) и даже вдув (попутно обеспечивают принудительное охлаждение жестких дисков), так что «полноразмерный» АТХ с честью выдержал испытания даже самыми «горячими» процессорами и топовыми видеокартами. Вот в более компактных системах все было несколько хуже, так что чуть более 10 лет назад был разработан стандарт ВТХ и производные от него, позволяющие лучше охлаждать процессоры и платы расширения и в «стесненных условиях». Казался он весьма перспективным, поскольку в те годы потребление процессоров росло как на дрожжах, но... через несколько лет процесс удалось обуздать и даже повернуть вспять, так что ВТХ так и не сумел закрепиться на рынке. Господствует там, как уже было сказано, АТХ и производные от него. «Процессорный блок» — сверху, «расширительный» — сзади за ним, а нижняя часть платы, как правило, занята слотами расширения, дополнительными контроллерами и всякими внутренними разъемами. Имеет она переменный размер, почему, собственно, в рамках единого стандарта и получилось несколько разных «стандартных» габаритов плат. К чему мы и переходим.

ATX, microATX и Mini-ITX — три кита массовых систем

За 20 лет платы сильно изменились, но сохраняют все те же размеры

Первоначально, в общем-то, разрабатывался один формат — как раз АТХ без прочих суффиксов-префиксов. Он имел максимальные размеры 305×244 мм и был рассчитан на установку до семи карт расширения. Полноразмерный АТ «тянул» восемь слотов, однако тенденция к уменьшению компьютерных систем и росту интеграции проявлялась уже тогда, так что решено было ограничиться меньшим количеством ради уменьшения размера плат. Одновременно был анонсирован немного уменьшенный Mini-ATX (284×208 мм), особого следа на рынке не оставивший, а чуть позднее — microATX (244×244): квадратный (в максимальном варианте) благодаря уменьшению длины на 6 см. Разумеется, достигнуть этого удалось, только сократив количество слотов до четырех (максимум).

Первые несколько лет microATX выглядел немного вызывающе и популярностью среди пользователей и производителей не пользовался. Причина проста — хотя, как уже было сказано выше, некоторые контроллеры перебрались на системную плату еще во времена АТ, обходиться без плат расширения иногда было сложно. В частности, интегрированные GPU того времени годились только для компьютеров совсем уж начального уровня — в приличной мультимедийной системе всегда стояла хотя бы одна дискретная видеокарта, на что требовался слот расширения (а могло и два, и больше — как минимум, из-за размеров системы охлаждения). Интегрированный звук делал лишь первые робкие шаги — еще один слот. Первые платы редко снабжались интегрированной поддержкой сети — еще одна карта расширения. Значит, изначально нужно три-четыре слота — и это в массовой системе. Если же речь о каком-то «выдающемся» компьютере, то в нем легко могли оказаться ТВ-тюнер, модем, дополнительный дисковый контроллер и т. п., так что в конечном итоге можно было «забить» и все семь слотов АТХ, а четыре миниатюрного варианта — совсем в обрез и без всякого запаса. И не только по общему количеству: начинали-то в конце 90-х с комбинации AGP/PCI/ISA (причем разъем последней шины можно было хотя бы разместить рядом с PCI), а затем начался переход на PCIe. Соответственно, даже если бы четырех слотов хватило... А каких? 🙂 Лучше уж во избежание проблем купить «большую» плату, куда точно все поместится.

Что изменилось с тех пор? Да все! Даже в десктопах уже дискретные видеокарты встречаются не так часто — всего лишь в трети компьютеров: интегрированное видео не подходит только для любителей 3D-игр. Но даже если рассматривать и эту группу, то вот пара слотов и потребуется. Благо активное развитие сетей сделало уже их встроенную поддержку необходимой, заодно «выбросив» с рынка не только модемы, но и ТВ-тюнеры — в интернете набор каналов больше. Звуковые карты тоже используются ныне редко, а многие их любители перешли на внешние решения. Собственно, последние вообще стали немалым подспорьем любителей гибких конфигураций: интерфейсы ускорились, а, поскольку на данный момент большинство компьютеров со «стандартными» картами не совместимо (поскольку объемы продаж ноутбуков давно превысили настольные), и ассортимент такой продукции шире. Но даже если ориентироваться только на карты — на данный момент на рынке осталась ровно одна шина, а именно PCIe (даже в полноразмерных платах все равно уже никаких других слотов зачастую нет), так что вопроса, какие именно слоты будут использоваться, больше не остается.

microATX под 32 процессорных ядра и пару видеокарт

В общем, на данный момент microATX «в штуках» продается уже намного более активно, чем АТХ. Не сдаются лишь решения «для энтузиастов», хотя производители системных плат уже более пяти лет стараются освоить и это направление. Впрочем, при всей своей высокой маржинальности похвастаться высокими объемами продаж оно не может. А вот полноразмерные корпуса АТХ неплохо «держатся», в том числе — и для новых сборок, не говоря уже об имеющемся «на руках» у пользователей оборудовании. Причины озвучены выше: во-первых, большой срок жизни, во-вторых, отличная совместимость «сверху вниз» в рамках линейки. Почему полноразмерные корпуса неплохо продаются и сейчас, даже в расчете на использование с более компактными платами? Так все ж работает! 🙂 При этом, «настоящие» корпуса microATX как правило представляют собой сильно удешевленные и вообще «неинтересные» модели, зачастую неспособные полностью утилизировать возможности плат. Которым компактность давно не помеха из-за миниатюризации компонентов и даже разъемов: к примеру, где раньше помещался один разъем РАТА (с возможностью подключения двух дисковых устройств), ныне можно уже расположить 4-6 разъемов SATA. А если хочется использовать с комфортом много дисков, большой корпус не помешает. Вот большая плата уже не нужна.

Настолько не нужна, что производители давно уже озаботились вопросом: нельзя ли их еще уменьшить? Текстолит стоит недорого, но не бесплатен, да и разводить большое количество слотов (которые нужны все меньше и меньше) тоже процедура небесплатная. Соответственно, производство маленьких плат выгодно. Продажи тоже, поскольку компактность давно стала модным трендом, поэтому на ней можно подзаработать дополнительно. Попытки дальнейшей миниатюризации начались давно, но из всех возможных вариантов на рынке сумел закрепиться пока только Mini-ITX (размерами 170×170 мм) — в отличие от двух остальных основных форматов предложенный не Intel, а VIA. Изначально — для производства компактных систем высокой интеграции; преимущественно даже с впаиваемыми процессорами.

Формат Mini-ITX изначально разрабатывался для подобных систем...

Однако, когда в 2010 году Intel, а затем и AMD интегрировали GPU непосредственно в процессор и отказались от северного моста чипсета, перейдя к двухчиповой конфигурации, оказалось, что таковая в формат Mini-ITX помещается. И не только «all in one»: один слот этими платами поддерживается, так что можно использовать и дискретное видео.

...но сегодня совместим и с мощными многоядерными процессорами

Что стало особенно интересным после появления в ассортименте Intel многоядерных, но низкопотребляющих процессоров семейства Xeon D — фактически это позволяет собирать систему с поддержкой 16, а то и 32 потоков вычисления в очень компактном корпусе. Правда и стоит получаемая в итоге система дорого, но цена вообще на данный момент не является сильной стороной сегмента Mini-ITX: во-первых, как уже было сказано, это модная тема (значит, и денег на ней заработать все производители стараются по-максимуму), во-вторых, есть и технические особенности. К примеру, необходимы компактные (а то и внешние), т. е. более дорогие блоки питания. Платы могли бы стоить дешевле, но производители стараются максимально оснастить их дополнительными контроллерами из-за озвученной выше ориентации на обеспеченных пользователей, готовых платить за компактность. Впрочем, в последнее время ситуация начинает улучшаться, но вряд ли мы сможем «прямо завтра» увидеть платы Mini-ITX дешевле аналогичных актуальных моделей формата microATX. А вот по равным ценам и «послезавтра» — уже возможно.

Дальнейшая миниатюризация

Есть ли форматы плат, меньшие, чем Mini-ITX? Да, есть. Правда большинство из них так и не сумело продвинуться на массовом рынке во многом из-за того, что АТХ-совместимости не имеют целиком или полностью, так что пригодны лишь для специализированных применений. В общем, такие стандарты, которые так и не стали стандартами де-факто: например, Pico- и Nano-ITX той же VIA. Но у некоторых разработок шансов на долгую и счастливую жизнь больше.

Насколько можно уменьшить систему, сохраняя совместимость со стандартными компьютерными корпусами? Ответ на это дает формат Thin Mini-ITX. Название родилось не на пустом месте — размеры плат такие же, как у обычного Mini-ITX. А вот первое слово в названии говорит нам об уменьшившейся толщине: никакие компоненты на такой плате не могут возвышаться более чем на 25 мм. Соответственно, место на текстолите для слота расширения есть, но во многих подобных решениях его просто не распаивают, поскольку карты расширения получится использовать далеко не всегда.

Intel DQ77KB: полный набор «корпоративных» функций и обычный настольный процессор в тонкие корпуса начали помещаться еще в начале десятилетия

Тем не менее, сохраняются все те же крепежные отверстия, да и задняя панель с портами имеет стандартную же ширину — так что с соответствующей заглушкой плату можно установить даже в полноразмерный АТХ-корпус. Но не нужно, поскольку эти платы также не рассчитаны на работу со стандартными АТХ-блоками питания (хотя могут их и поддерживать) — слишком уж у последних много всяких кабелей, так что даже если сам БП маленький, нет смысла с малой толщиной огород городить: не поместятся. В итоге такие платы ориентированы на внешние БП, аналогичные ноутбучным. Также в них применяются ноутбучные модули памяти SO-DIMM, устанавливаемые параллельно плате (из-за требований к максимальной высоте), и привычные по тем же ноутбукам слоты расширения типа Mini-PCIe, mSATA и M.2. В общем, платформа похожа на ноутбучную, но может использовать любые процессоры — в том числе и настольные (или серверные), устанавливаемые в сокет. Расположение последнего в этих платах тоже стандартизовано, что позволяет использовать объединенные с корпусом, а не отдельные системы охлаждения. Это является особенно актуальным с учетом того, что полноценный «большой» радиатор над процессором тоже не помещается из-за ограничений на высоту, так что все равно имеет смысл тепло снимать и отводить куда-то при помощи тепловых трубок. В общем, получился хороший формат для каких-нибудь моноблоков и прочих встроенных решений.

Но если уж все равно приходится отказываться от полной совместимости с АТХ, то зачем держаться за частичную? По-видимому, именно так думали в компании Intel, разрабатывая форм-фактор Mini-STX. По высоте компонентов жестких ограничений нет — это позволяет использовать стандартные кулеры: лишь бы они помещались в конкретный корпус. Впрочем, как и в предыдущем случае можно использовать объединенную с последним систему охлаждения — только вот радиатор уже будет больше, чем в Thin Mini-ITX. А линейные размеры плат сокращены до 140×147 мм: все равно же «стандартные» слоты расширения не нужны. В итоге в обязательном порядке требуются специальные корпуса, но, раз уж таковые предполагаются, а во главу угла поставлена компактность, имеет смысл разместить разъемы и на передней стороне платы, повернутой к пользователю — как это обычно делается в мини-ПК. Правда вот еще одна стандартная прямоугольная заглушка там смотреться будет плохо, поэтому компанией выбрано компромиссное решение. Сзади — заглушка (но немного меньших, чем в АТХ размеров), позволяющая количество и набор портов варьировать гибко. Спереди — стандартный набор из двух аудиоразъемов и двух портов USB: традиционного типа А и новейшего C. В дорогих платах, соответственно, может быть и поддержка Thunderbolt 3.0, благо он использует те же самые разъемы, в дешевых — только чипсетный USB.

Mini-STX — интерфейсные разъемы с двух сторон и специальные корпуса

В принципе, на этом ассортимент стандартов, рассчитанных на «сокетные» процессоры и заканчивается — все более «мелкие» платы рассчитаны исключительно на BGA-исполнение таковых. Впрочем, как уже было сказано выше, даже Mini-ITX изначально был рассчитан именно на такое применение, но тенденции к миниатюризации компонентов сделали его куда более универсальным. Фактически это минимум для полнофункциональной модульной системы: Thin Mini-ITX и Mini-STX уже ограничены.

Тем более это касается таких форм-факторов, как UCFF и им подобных: специализированные решения для мини-ПК и не более того, где вся гибкость конфигурирования ограничена разве что возможностью выбрать накопители (и то — из ограниченного списка), да емкость оперативной памяти. И универсальных корпусов для плат этих типов не бывает, что принципиально отличает их от массовых стандартов.

Расширенные и промежуточные форматы

Если для массовых компьютеров формат АТХ со временем оказался избыточным, почему и вытесняется более компактными модификациями, то для некоторых сегментов рынка он оказался, напротив, недостаточным. Для чего? Например, для двухпроцессорных плат — во времена от Pentium до Core 2 хватало и АТХ, поскольку оперативная память в те годы подключалась только к чипсету, а процессоры «вешались» на общую шину, что разводку делало относительно простой... Но вот как только появился интегрированный контроллер памяти, да еще и трех-, а потом и четырехканальный, причем и размеры самих процессоров увеличились соответствующим образом — начались проблемы. Которые иногда наблюдались и при попытках создать однопроцессорную плату, но с полным набором слотов расширения, допустимым по спецификациям.

В общем, уже по списку видно, что все форматы «расширенного АТХ» живут далеко от требований массового пользователя — но могут быть интересны некоторым энтузиастам, не говоря уже о каком-то профессиональном применении компьютеров. Поэтому останавливаться на них мы подробно, все же, не будем: кому таковые нужны, как правило, об этом знает, а кто не знает — тому не нужны 🙂 Главное, что стоит помнить — как уже было сказано выше, все варианты АТХ совместимы сверху вниз, т. е. установить в корпус большего форм-фактора плату меньшего можно, а вот наоборот нет. Соответственно, для специализированного применения нужен и «специализированный» корпус, но установить в него в последствие любую плату меньшего размера тоже можно будет.

Asus Crosshair VI Extreme — топовая плата формата Extended ATX (305×269 мм)

В обычной же рознице относительно широко представлены разве что корпуса формата eATX, поскольку от обычного АТХ они отличаются только глубиной: предельные размеры плат составляют 305×330 мм против «стандартных» 305×244 мм. В принципе, покупка такого корпуса может оказаться оправданной и когда требования не простираются дальше «обычного» АТХ, а то и microATX. Все дело в габаритах топовых современных видеокарт, имеющих иногда длину до 30 см, что существенно больше глубины платы АТХ. Соответственно, рассчитанные на подобную «начинку» корпуса не так уж и сложно сделать совместимыми с eATX. Обратное тоже верно: корпус eATX скорее всего сумеет вместить любые платы расширения. Все остальные же «расширенные версии» АТХ имеют бо́льшие габариты и по «длинной» стороне, так что куда более специфичны. Вплоть до огромных Workstation ATX с максимальными размерами 356×425 мм и используемых, разве что, в некоторых четырехсокетных серверных платформах — все такие платы продаются обычно только вместе с корпусами. И обычно находятся слишком далеко от интересов обычного покупателя.

Также лишь краткого упоминания заслуживают некоторые «промежуточные» между microATX и Mini-ITX форматы плат, типа «трехслотовых» FlexATX и DTX (первый разработан Intel, второй — AMD) или «двухслотовых» Mini-DTX и ITX (AMD и VIA соответственно). В принципе, похожие на их спецификации платы иногда в продаже встречаются, поскольку полноразмерный microATX иногда избыточен (а текстолит денег стоит), но в прайс-листах компьютерных магазинов проходят, как правило, по категории прочих решений microATX. И устанавливаются, опять же, в корпуса microATX. Исключения из этого правила тоже есть — например, существующая несколько лет серия игровых «скелетов» Shuttle XPC использует платы формата Mini-DTX. Однако компания продает представителей этого семейства в виде законченных платформ из платы и корпуса, так что это «знание» может пригодиться лишь при желании самостоятельной модернизации компьютера, которое у покупателей таких систем возникает не слишком часто.

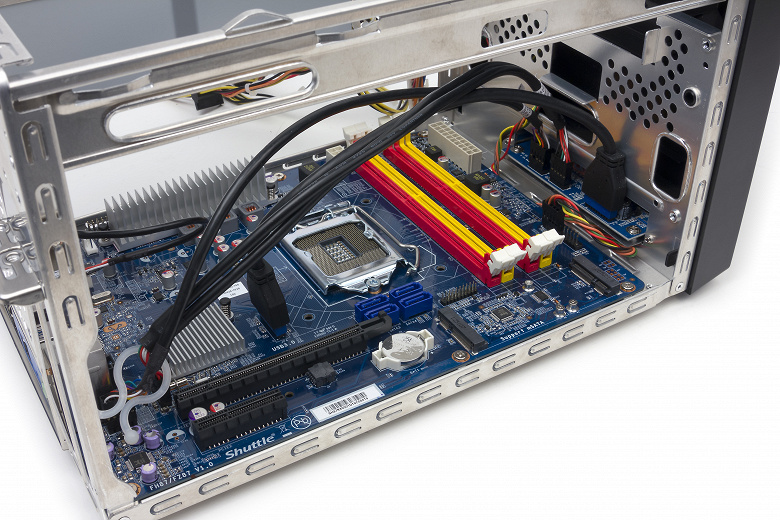

Shuttle XPC SH87R6 изнутри — плюс один слот

Практические рекомендации по выбору

Итак, что мы имеем в сухом остатке полезного покупателю? Во-первых, как уже было сказано выше, в общем и целом стандарт АТХ-совместимых плат и корпусов принципиально не меняется уже 20 лет: с точки зрения компьютерной индустрии — огромный срок, демонстрирующий исключительную удачность решения. Нельзя сказать, что совсем ничего не менялось — просто большинство событий касалось изменения требований к компоновке корпусов и/или блокам питания, но и они в основной своей массе относятся к прошлому десятилетию. Что же касается системных плат, то на них сказалась, разве что, увеличившаяся степень интеграции компонентов, что позволило выпускать более компактные решения. Таким образом, основным стандартом «универсальной системы» постепенно стал microATX, причем иногда и в «урезанном» исполнении: такие платы имеют достаточные большинству пользователей возможности расширения, для полной утилизации которых нередко приходится устанавливать их в полноразмерные корпуса. Для любителей же максимально-компактных (но все еще универсальных решений) все больший интерес начинают представлять платы формата Mini-ITX, которые некогда можно было использовать лишь для систем начального уровня. Более широкому их распространению мешает лишь то, что такие модели обычно снабжаются большим количеством интегрированных компонентов, а потому в среднем стоят несколько дороже, чем сравнимые модели microATX.

При этом на розничном рынке сохраняет свои позиции и полноразмерный АТХ, чему есть две причины. Во-первых, как уже сказано выше, такие корпуса могут оказаться полезными и для более компактных плат — но если есть большой корпус (а срок жизни таковых ныне очень велик), зачем искать маленькую плату? Во-вторых, ассортимент «решений для энтузиастов» до сих пор наиболее широк в полноразмерном исполнении. По той же причине — не составляет труда выпустить пригодную и для этого сегмента рынка компактную плату, но вот прочим компонентам может оказаться тесно в компактном корпусе. Причем специфика предложений в топовом сегменте такова, что слишком уж снижать себестоимость плат не требуется, так что небольшой кусок текстолита и пара-тройка слотов на цену практически не повлияют.

Что же касается прочих «АТХ-совместимых» и «АТХ-несовместимых» форматов, то предназначены они для решения специфических проблем. Соответственно, приобретать их в большинстве случаев имеет смысл вместе с соответствующим корпусом в составе законченного решения — либо платформы, либо «целого» компьютера. Причем специфика рынка такова, что даже при желании модернизировать подобную систему возможно удобнее и дешевле будет... просто приобрести новую. В отличие от «основной тройки», весьма лояльной к покомпонентному ремонту и модернизации. При этом внимание, повторимся, на сегодняшний день имеет смысл в первую очередь обращать на microATX — даже при наличии корпуса, большего форм-фактора. Эти платы уже позволяют собрать компьютер среднего и даже чуть выше среднего уровня практически ни в чем себе не отказывая. Mini-ITX использовать в корпусах microATX и больших тоже можно, но это не рационально с точки зрения цены: наиболее правильно использовать их именно в корпусах Mini-ITX. Не забывая при этом, что многие таковые, поддерживающие установку дискретной видеокарты, по габаритам сравнимы (а то и превосходят) наиболее компактные корпуса microATX. Соответственно, если в компьютере предполагается наличие видеокарты (особенно мощной), «танцевать» нужно от корпуса. Не предполагается? Из универсальных (все еще) форм-факторов Mini-ITX окажется наиболее подходящим решением.

И полноразмерный АТХ все еще остается интересным, если все равно предполагается (тем более — уже есть) «большой» корпус, а прочие требования к системе выходят за рамки среднестатистического уровня: выбор больше, причем именно применительно к ассортименту плат «выше среднестатистического уровня». Собственно, до сих пор платы для некоторых платформ в компактных форм-факторах нужно еще суметь найти — хотя бы в количестве одного-двух предложений. Верно и обратное — некоторые решения в полноразмерном исполнении вовсе не встречаются, но это уже касается систем начального уровня. Просто рынок стал существенно более сегментированным, нежели 20 лет назад — во времена разработки стандарта (собственно, тогда вообще любые компьютеры выходили за рамки потребностей среднестатистического потребителя), поэтому ограничиться каким-то одним вариантом плат и корпусов сегодня уже не удается.

Как выбрать корпус (2018) | Корпусы | Блог

Первоначально все корпуса IBM PC совместимых компьютеров имели один и тот же типоразмер (Desktop) и были похожи друг на друга всем, даже цветом.

Хотя IBM PC-совместимые компьютеры производило множество различных компаний, не связанных никакими лицензиями, нарушить заданный IBM негласный стандарт не решался никто. И светло-серые «чемоданы» с монитором сверху надолго прописались на столах офисов и кабинетов.

Первый, отличный от оригинала, типоразмер Tower (позже названный Full Tower) появился в 1996, через 15 лет после выхода на рынок IBM PC. Первоначально такие корпуса предназначались серверам и другим сборкам повышенной мощности – высокая «башня» обеспечивала куда лучшие условия вентиляции, чем плоский настольный корпус.

Новый корпус понравился многим, но высокая цена и излишний для домашних компьютеров внутренний объем помешали его широкому распространению.

Однако интерес к новому типоразмеру был замечен производителями. Это привело к появлению стандарта midi-Tower, быстро вытеснившего Desktop и ставшего основным массовым корпусом еще на несколько лет. И вплоть до середины «нулевых» весь выбор сводился к различным вариациям этих трех типоразмеров.

Настоящий бум, приведший к сегодняшнему разнообразию, начался только тогда, когда персональный компьютер стал действительно массовым изделием, доступным (и нужным) каждому.

Игровые и домашние компьютеры требовали других корпусов, и производители откликнулись на это требование, многократно расширив ассортимент типоразмеров и предложив модели самых различных форм и расцветок.

Теперь при выборе корпуса можно дать волю фантазии, но все же следует понимать, что корпус компьютера – не просто красивый аксессуар. Его параметры должны соответствовать будущей «начинке», иначе неминуемы проблемы с установкой материнской платы, недостатком питания, нехваткой места под накопители и платы расширения.

И следует потратить несколько минут, разобравшись с нужными вам характеристиками, а уже затем переходить к подбору дизайна.

Типоразмер

Следует отметить, что при современном разнообразии деление на типоразмеры довольно условно – нельзя сказать, что есть четкая граница, отделяющая Full Tower от Midi Tower, Midi-Tower от Mini-Tower и т.д. Всегда найдутся отдельные представители, характеристики которых сильно отличаются от средних по типоразмеру.

Midi-Tower продолжает оставаться самым массовым корпусом. Удачная компоновка позволяет разместить почти любую материнскую плату и кулер процессора, плюс достаточное для большинства пользователей количество плат расширения и накопителей.

И, если вам нужен корпус по минимальной цене, это будет именно Midi-Tower. В среднем, такие корпуса имеют 43-45 см в высоту и 20-25 см в ширину. Типоразмер Midi-Tower достаточно стар, он был разработан под материнскую плату ATX (Standard-ATX) и поддерживает любые совместимые материнские платы.

Mini-Tower – второй по популярности типоразмер. С развитием технологий размер материнских плат все уменьшался, а звуковые, видео, и сетевые карты все чаще оказывались интегрированы в «материнку». В результате для простых сборок Midi-Tower оказался слишком просторен. Mini-Tower обычно имеет ту же ширину, что и Midi, но при меньшей высоте и длине. Стандартная плата ATX в такой корпус уже не лезет, поддерживаются только те ATX-совместимые форм-факторы, которые по размерам меньше или равны Micro-ATX.

Монументальный Full-Tower, изначально предназначенный серверам, многим полюбился своим внушительным видом. Поэтому именно этот форм-фактор часто становится основой моддерских и игровых корпусов. Большие размеры же позволяют разместить внутри любую материнскую плату, включая серверные E-ATX и XL-ATX. Объемы корпуса допускают размещение большого количества накопителей, вентиляторов, плат расширения и т.д. Однако при покупке комплектующих для такого корпуса следует обратить внимание на длину кабелей – стандартные кабели часто оказываются коротки.

Micro-Tower – самый маленький из типоразмеров «башен», позволяющий установить полноценный 5,25” накопитель (правда, максимум 1). Несмотря на меньшие размеры, чем у Mini-Tower, форм-фактор Micro-ATX обычно поддерживается, как и все совместимые платы меньшего размера.

Super-Tower и Ultra-Tower – самые большие из «башен». Они чаще используется уже для профессиональной деятельности – как основа для серверов, высокопроизводительных специализированных рабочих станций и т.д. Впрочем, никто не мешает использовать их и для моддинга.

Современный типоразмер Desktop немного отличается от прародителя 40-летней давности – габаритами он близок к типоразмеру Midi-Tower, положенному набок, только высота его обычно немного меньше, чем ширина Midi-Tower-а. С одной стороны, это делает корпус изящнее, с другой стороны – уменьшается допустимая высота кулера процессора. Некоторые корпуса этого типоразмера допускают работу на боку, превращаясь в Slim-Tower. Поддерживаются материнские платы форм-фактора Standard-ATX и меньшие по размерам.

Slim-Desktop – еще более тонкий (около 10 см) вариант Desktop-а. Поддерживает те же материнские платы, что и Desktop, но малая высота накладывает уже довольно серьезные ограничения к системе охлаждения, кулеру процессора и порой даже к платам расширения. Малый внутренний объем и отсутствие возможности установки мощного охлаждения могут привести к перегреву компонентов.

Cube/Desktop – корпуса Desktop повышенной высоты имеют приличный внутренний объем даже при небольших линейных размерах. Кроме того, такая компоновка дает больше вариантов размещения комплектующих.

Сборка

Форм-фактор совместимых плат – первое, на что следует обратить внимание при выборе корпуса. Большинство «материнок» обратно совместимо с ATX – так, плата форм-фактора Flex-ATX встанет в корпус с поддержкой Standard-ATX, а вот плата Standard-ATX в миниатюрный корпус для Flex-ATX не поместится.

Как понять, подойдет ли ваша материнская плата к приглянувшемуся корпусу? Выясните, какой максимальный по габаритам форм-фактор она поддерживает, и найдите форм-фактор своей «материнки» на рисунке.

Как видно из рисунка, форм-фактор Mini-ATX с ATX механически несовместим. Впрочем, материнских плат такого форм-фактора сегодня не производится.

Обратите внимание на два габаритных ограничения, которые могут вызвать проблемы при сборке – максимальная длина видеокарты и максимальная высота процессорного кулера. Убедитесь, что ваша видеокарта «вписывается» по длине.

В некоторых компактных корпусах могут возникнуть дополнительные проблемы с размещением двухслотовых видеокарт.

При подборе максимальной высоты кулера старайтесь, чтобы этот параметр был хотя бы на 10 мм больше высоты вашего кулера, особенно если в корпусе нет вентиляционных отверстий в районе кулера CPU.

Количество габаритных ограничений сильно увеличивается при выборе slim-корпусов. Вполне возможно, что в такой можно будет установить только низкопрофильные (Low profile) карты расширения, что значительно уменьшит выбор – особенно видеокарт и карт специального назначения.

При наличии встроенного блока питания, обратите внимание, чтобы его мощности хватало для вашей сборки. Если же блока питания в комплекте нет, выясните форм-фактор совместимых блоков питания. Блоки питания SFX, Flex-ATX и TFX менее доступны, дороже и их максимальная мощность меньше.

Прокладка кабелей за задней стенкой может упорядочить кабельную путаницу во внутреннем объеме корпуса, облегчить сборку и улучшить воздухообмен. Но имейте в виду, что это потребует дополнительной длины кабелей и может усугубить проблемы, возникающие с увеличением внутренних расстояний на больших корпусах.

Возможности по расширению системы

Отсеки 5,25" сегодня не так важны – жесткие диски давно перешли на стандарты 3,5" и 2,5", а DVD и CD накопители становятся все менее и менее востребованными. Впрочем, иногда 5,25" бывает нужен. Такой отсек используют hot-swap контейнеры для горячей замены HDD, панели некоторых звуковых карт, реобасов и т.д.

3,5" и 2,5" отсеки используются для размещения для размещения HDD и SSD. В принципе, если вы не собираетесь устанавливать на компьютер RAID-массив, вполне достаточно 2-3 отсеков в сумме – один под основной HDD и 1-2 пустых «на вырост».

Если же дисков больше одного (например, связка HDD и SSD для ускорения системы), то обратите внимание на зазор между дисками в корзине – он должен обеспечивать хорошую вентиляцию всех установленных накопителей.

Положение корзины накопителей (вертикальное или горизонтальное) не влияет на работоспособность диска. А вот затрудненная вентиляция и наличие поблизости сильно греющихся элементов наверняка сократит срок службы накопителей – в этом случае может помочь конфигурируемое положение корзин.

Количество слотов расширения для корпуса не так важно, как может показаться – реальное количество слотов расширения определяется материнской платой. Количество слотов, большее, чем аналогичный параметр материнской платы, может понадобиться не так часто – разве что для установки некоторых дополнительных разъемов или как гарантия установки двухслотовых видеокарт на корусах Mini-ITX.

Если вы часто меняете компоненты компьютера, обратите внимание на наличие безвинтовых креплений в слотах расширения и в отсеках для накопителей. И, если первое просто немного ускоряет снятие/установку плат расширения, то второе может сэкономить массу времени при неудачном расположении корзины накопителей – когда конструкция корпуса не позволяет «подлезть» к винтам накопителя отверткой без дополнительных ухищрений.

Если в шасси корпуса в районе крепления кулера CPU есть вырез, это позволит снять большой кулер (а соответственно, и процессор) без снятия материнской платы. Надо ли говорить, насколько это ускоряет замену процессора?

Охлаждение компонентов

Никто не будет спорить, что хорошее охлаждение – залог работоспособности компьютера и его устойчивости к высоким нагрузкам. И от корпуса здесь очень многое зависит. Чем меньше внутреннее пространство и чем в нём больше препятствий (в виде плат, кабелей, элементов корпуса и т.д.), тем сложнее будет организовать качественное охлаждение всех греющихся элементов.

Сегодня любой корпус имеет минимум один вентилятор в комплекте – обычно фронтальный, на вдув. Для офисных конфигураций этого может быть достаточно, но если предполагаются повышенные нагрузки на процессор и видеокарту, одного вентилятора может быть маловато. Особенно, если блок питания имеет нижнее расположение, что заметно снижает температуру самого БП и увеличивает срок его работы, но ухудшает конвекцию внутри корпуса.

При нижнем расположении БП в корпусе обязательно должен быть достаточно мощный вентилятор в верхней части корпуса, работающий на выдув.

Если вентиляторов в комплекте несколько, может оказаться нелишним наличие блока управления вентиляторами (реобаса) – это позволит правильно настроить охлаждение системы, уменьшив её электропотребление и шумность при сохранении эффективности. Реобас, конечно, можно докупить и установить отдельно, но наличие его «по умолчанию» упрощает задачу.

Возможность установки системы жидкостного охлаждения говорит о том, что корпус максимально подготовлен к установке СЖО и при её покупке у вас возникнет минимум осложнений.

Разъемы на передней панели.

Большинство современных внешних носителей соединяются с ПК по интерфейсу USB, поэтому наличие на передней панели хотя бы парочки (а лучше – больше) разъемов USB уже можно назвать необходимым условием комфортной работы. Желательно, чтобы хотя бы один из них был USB 3.0 – особенно, если вы часто переписываете большие объемы информации (видео, к примеру).

Встроенный кардридер облегчит вам обмен данными с различными гаджетами, использующими SD-карты (камеры, смартфоны, плееры, электронные книги и т.д.)

А аудио разъемы на корпусе заметно упростят использование гарнитур и будут совершенно нелишними, если вы собираетесь использовать корпус для HTPC (домашнего кинотеатра).

Интерфейс e-sata или док-станция на корпусе позволят подключать HDD и SSD носители, не вскрывая корпуса – совершенно нелишняя опция, если корпус заклеен гарантийной наклейкой.

Моддинг

Желание пользователя работать не только за мощным, но и за красивым компьютером вполне можно понять. К счастью, сегодня производители позволяют придать своему компьютеру фантастический вид без лишних усилий.

Можно подобрать корпус практически любого цвета, а материалы его уже не ограничиваются крашеным железом и пластиком. Окно на боковой стенке и стеклянные элементы корпуса в сочетании с разноцветной подсветкой содержимого продемонстрируют богатый внутренний мир вашего компьютера (если он еще и охлаждается с помощью СЖО, это зрелище никого не оставит равнодушным).

И вовсе не обязательно при этом жертвовать другими характеристиками – производители предлагают большой выбор игровых корпусов, которые не только эффектно выглядят, но и обеспечивают максимальную эффективность установленных в него компонентов.

Варианты выбора корпусов

Если основным критерием выбора корпуса для вас является его цена, выбирайте среди недорогих Midi-Tower-ов – они поддерживают большинство материнских плат, а приличный внутренний объем обеспечит неплохое охлаждение даже с единственным встроенным вентилятором.

Если вы хотите установить компьютер в качестве основы домашнего кинотеатра, выбирайте среди приспособленных для этого корпусов.

Специально для игроманов производителями предлагается большая подборка игровых корпусов на любой вкус и кошелек.

Компактные корпуса пригодятся тем, кому часто приходится переносить компьютер с места на место. Или просто тем, кто ценит пространство.

Для сервера или для высокопроизводительного компьютера потребуется большой корпус – ведь надо разместить нестандартную материнскую плату, множество накопителей, плат расширения и еще оставить место для хорошего воздухообмена.

Если вы хотите, чтобы мощность вашей сборки была видна «невооруженным взглядом», выбирайте среди моделей с окном или со стеклянными элементами. Не забывайте о подсветке – она поможет разглядеть внутренний мир вашего компьютера при недостаточной освещенности.

Для получения максимальных характеристик от вашей сборки вам потребуется корпус с серьезным охлаждением – ведь разогнанные процессоры и видеокарты греются намного сильнее.

10 лучших корпусов Micro-ATX (MATX) 2020 года

Вы строите новую игровую установку? Если это так, вам нужно выбрать идеальный чехол для всего вашего оборудования. И хотя у вас есть много вариантов на выбор, лучший корпус Micro-ATX - , возможно, - лучший выбор.

Почему это? Итак, игровые ПК Micro-ATX находятся прямо между сборками ATX и Mini-ITX, обеспечивая уникальный баланс мощности и удобства. Мало того, сборки mATX способны обеспечить передовые характеристики, которые позволят вам перехитрить любого противника.

С этой целью сборки Micro-ATX чрезвычайно популярны среди геймеров благодаря своей эффективности, универсальности и доступной цене. Более того, лучшие корпуса Micro-ATX обеспечивают идеальное шасси как для казуальных, так и для хардкорных игр, с множеством отличных вариантов на выбор. В этом руководстве для покупателя вы найдете 10 лучших вариантов на рынке и познакомитесь с основными видами использования и преимуществами этих исключительных случаев. Заинтригованный? Давайте погрузимся прямо в.

Уменьшение: сравнительная таблица 10 лучших корпусов Micro-ATX

Мы начнем с обзора основных корпусов Micro-ATX, доступных в настоящее время.Для вашего удобства модели перечислены в порядке возрастания цен.

Увеличение масштаба изображения: подробное описание 10 лучших корпусов Micro-ATX 2020 года

Далее давайте подробнее рассмотрим лучшие корпуса Micro-ATX 2020 года. Вы найдете множество типов и опций, которые помогут вам сделать лучший выбор для вашей установки.

1. Rosewill FMB-01

Наш выбор для лучшего маленького корпуса для ПК

Rosewill System Cabinet Cases FBM-01 mATX Case-min

Это один из самых маленьких корпусов Micro-ATX на рынке, он представлен в нескольких известных игровых автоматах.Почему это? Ну, он может похвастаться сверхнадежным стальным форм-фактором, множеством отсеков и слотов расширения, а также универсальным дизайном, который работает с ведущими сегодня системами Intel и AMD. И это не говоря уже о удобной панели ввода / вывода, которая дополняет стильный и стильный глянцевый черный корпус! Цена начинается около 20 долларов, при этом продажи на флэш-накопителях происходят регулярно.

High Ground Обзор:

  • Поддержка материнской платы: Micro-ATX
  • GFX Зазор: 300 мм
  • Слоты расширения: 4
  • Охлаждение: Вентилятор 80 мм и 120 мм в комплекте
  • Панель ввода-вывода : 2x USB 2.0, 1 аудио / микрофон

2. Thermaltake Versa h25

Наш выбор для лучшей мини-башни Micro-ATX

Thermaltake Versa h25 Micro ATX Mini Tower Computer Chassis 2.0 Edition with One 120mm Rear Fan Pre-Installed CA-1D4-00S1NN-A0

Thermaltake Versa h25 - это гладкая алюминиевая башня Micro-ATX, которая имеет небольшую площадь и загруженный интерьер. Благодаря быстрому дизайну установка проходит очень просто, и это идеальный стартовый корпус для новичков и сборщиков ПК. Модульная конструкция безупречно работает вместе с 4 отсеками для дисков, а 120-миллиметровый вентилятор, входящий в комплект, идеально подходит для различных игровых сборок.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX
  • GFX Свободное пространство: 315 мм
  • Слоты расширения: 4
  • Охлаждение: Вентилятор 120 мм в комплекте
  • Панель 900 В ввода-вывода : 1x USB 3.0, 2x USB 2.0, 1x аудио / микрофон

3. AeroCool Cylon RGB

Наш выбор для лучшего тонкого чехла MATX

AeroCool Cylon RGB Mid Tower with Acrylic Side Window-min

Ищете сексуальный чехол RGB Micro-ATX, в котором ваши любимые аппаратные средства могут быть в ярких цветах? AeroCool Cylon - идеальный выбор, поскольку он уникальным образом сочетает в себе стиль и непревзойденную производительность.Фактически, этот универсальный корпус с легкостью поддерживает материнские платы Mini-ITX, MicroATX, и ATX, а также обеспечивает лучшее в своем классе воздушное и жидкостное охлаждение. Помимо превосходного контроля температуры, вы найдете 4 отсека для дисков, 7 слотов расширения и симпатичную панель ввода-вывода с достаточным количеством USB-разъемов для всех ваших любимых периферийных устройств.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX + ATX
  • GFX Зазор: 346 мм
  • Слоты расширения: 7
  • Охлаждение: Вентилятор 120 мм в комплекте
  • Панель ввода-вывода: 1x USB 3.0, 2x USB 2.0, 1x аудио / микрофон

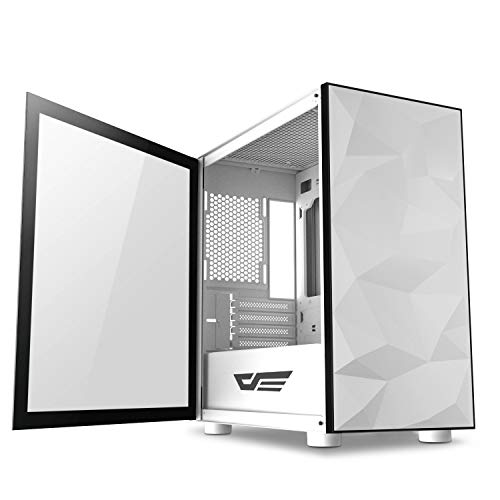

4. darkFlash DLM21 Белый

Наш выбор для лучшего белого корпуса Micro-ATX

darkFlash Micro ATX Mini ITX Tower MicroATX Computer Case with Magnetic Design Wide Open Door Opening Swing Type Tempered Glass Side Panel (DLM21 White)

Фантастическое предложение от менее известной компании, DarkFlash DLM21 White Case так же гладко, как и кажется. Просторный интерьер расположен между металлическими панелями и закаленной стеклянной стороной, которая открывается для легкого доступа. Что касается производительности? Загрузите твердотельные накопители, жесткие диски и видеокарты до 330 мм в 4 крепления слота расширения корпуса, затем запустите свой любимый титул Triple-A и уничтожьте конкурентов.В целом, это отличное предложение с исключительными отзывами потребителей.

High Ground Обзор:

  • Поддержка материнской платы: MicroATX
  • GFX Зазор: 330 мм
  • Слоты расширения: 4
  • Охлаждение: н / д
  • Панель ввода-вывода: 1x USB 3.0, 2x USB 2.0, 1x аудио / микрофон

5. InWin 301

Наш выбор лучшего стеклянного корпуса Micro-ATX

InWin 301 Black Tempered Glass Premium Micro-ATX Mini-ITX Tower Gaming Computer Case-min

Если вы ищете стеклянный корпус Micro-ATX, который подчеркивает внутреннюю часть вашего ПК, InWin 301 справится с этой задачей.Он поддерживает как воздушное, так и жидкостное охлаждение, и в него загружено 3 отсека для дисков и 4 слота расширения из коробки. Кроме того, вентилируемая стальная боковая панель обеспечивает исключительную опорную балку, идеально подчеркивая стеклянную конструкцию. В целом, 301 имеет простой процесс установки, и это отличный корпус Micro-ATX как для новичков, так и для ветеранов.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX
  • GFX Зазор: 330 мм
  • Слоты расширения: 4
  • Охлаждение: N / A
  • Панель ввода-вывода : 2x USB 3.0, 1 аудио / микрофон

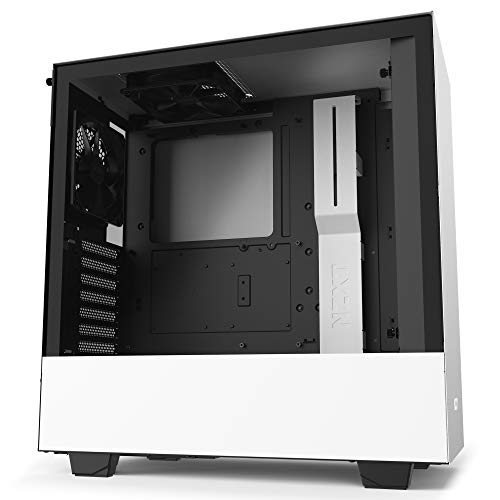

6. NZXT H510

Наш выбор для лучшего игрового корпуса Micro-ATX

NZXT H510 - Compact ATX Mid-Tower PC Gaming Case - Front I/O USB Type-C Port - Tempered Glass Side Panel - Cable Management System - Water-Cooling Ready - Steel Construction - White/Black

NZXT хорошо известен своим эпическим игровым оборудованием, и H510 продолжает это наследие с потрясающими характеристиками. Это благодаря 381-миллиметровому просвету GPU и 7 слотам расширения, которые позволят вам построить снаряжение своей мечты. С точки зрения стиля, гладкий дизайн акцентируется блестящим закаленным стеклом и опциями звездного управления вентилятором.Кроме того, это устройство оснащено 2 вентиляторами Aer F120mm и панелью ввода / вывода USB 3.1 для лучшего в своем классе охлаждения и молниеносных скоростей.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX + ATX
  • GFX Зазор: 381 мм
  • Слоты расширения: 7
  • Охлаждение: 2x вентиляторы Aer F120mm включены
  • Панель ввода-вывода: 2x USB 3.0, 1x аудио / микрофон

7.Cooler Master Silencio S400

Наш выбор для лучшего кейса mATX для ПК

Если вы ищете классный компьютерный корпус , обратите внимание на Silencio S400 от Cooler Master. Это лучший чехол для mATX, доступный с точки зрения цены и возможностей, и он обладает удивительными преимуществами, такими как поддержка воздушного и жидкостного охлаждения. Что касается настройки? 3 отсека для дисков, 4 слота расширения и загруженная панель ввода / вывода обеспечивают все, что нужно для создания мастерского игрового ПК.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX
  • GFX Свободное пространство: 319 мм
  • Слоты расширения: 4
  • Охлаждение: Включается 2 вентилятора по 120 мм
  • Панель ввода-вывода: 2x USB 3.0 , 1x аудио / микрофон, 1x SD-ридер

8. Уровень термопоглощения 20 VT

Наш выбор для лучшего случая куба Micro-ATX

Thermaltake Level 20 VT Tempered Glass Interchangeable Panel DIY LCS Chamber Concept Micro ATX Modular Gaming Computer Case CA-1L2-00S1WN-00

Thermaltake Level 20 VT - лучший на рынке кубик mATX.Как так? Начнем с того, что он сертифицирован LCS, что означает, что он был удостоен желанной награды, врученной лучшему техническому оснащению на рынке. Он также имеет полностью модульную конструкцию, в которую загружено самое лучшее оборудование на рынке. Что касается производительности? Двухкамерная конструкция в сочетании с 5 слотами расширения обеспечивает непревзойденную производительность и настраиваемость.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX
  • GFX Свободное пространство: 350 мм
  • Слоты расширения: 5
  • Охлаждение: Вентилятор 1 x 200 мм в комплекте
  • Панель ввода-вывода: 2x USB 3 ,0, 2x USB 2.0, 1x аудио / микрофон

9. Phanteks Evolv MATX

Наш выбор для лучшего корпуса малого форм-фактора

Phanteks PH-ES314ETG_BK EVOLV mATX Tempered Glass Edition-min

Чехол Phanteks Evolv mATX оснащен модульной рамкой из сатинированного алюминия и закаленного стекла. Кроме того, этот случай может похвастаться высокой технологической совместимостью с различными компонентами, различными вариантами ввода / вывода и первоклассными настройками воздушного и жидкостного охлаждения. Он также поддерживает радиаторы до 360 RAD для геймеров, которые хотят выжать максимальную производительность из своей установки.И это подтверждается почти безупречными отзывами потребителей.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + MicroATX
  • GFX Свободное пространство: 319 мм
  • Слоты расширения: 4
  • Охлаждение: Включено 2 вентилятора 140 мм
  • Панель ввода-вывода: 2x USB 3.0 , 1x аудио, 1x микрофон, 1x RGB LED control

10. Крепость Сильверстоун 3

Наш выбор для лучшего корпуса Micro-ATX в целом

SilverStone Aluminum Micro ATX Case-min

Если вы являетесь поклонником интуитивно понятных дизайнов, которые требуют изощренности, вы нашли лучший на рынке корпус Micro-ATX.Fortress 3 представляет собой башню из чистого серебра и алюминия, которая имеет очень маленькую площадь и расположение стеков. Что это значит? Уникальный дизайн позволяет устанавливать материнскую плату сбоку, поэтому вы можете установить видеокарту любого размера и процессорные кулеры. Кроме того, несколько отсеков для дисков и слотов расширения работают вместе с 3,5-дюймовым отсеком с возможностью горячей замены и загруженной панелью ввода / вывода для максимальной эффективности.

High Ground Обзор:

  • Поддержка материнской платы: Mini-ITX + Mini-DTX + MicroATX
  • GFX Клиренс: ULTD
  • Слоты расширения: 4
  • Охлаждение: 3x 120-мм вентиляторы включены
  • Панель ввода-вывода: 2x USB 3.0, 1x аудио, 1x микрофон

Руководство по корпусу Micro-ATX, часть I: Что такое корпус Micro-ATX?

Корпуса

Micro-ATX представляют собой тип компьютерного корпуса, предназначенного для размещения Micro-ATX, aka mATX, материнской платы и связанных с ней компонентов. Они созданы для безопасного и эффективного управления внутренней работой компьютера с помощью встроенных источников питания, встроенных систем охлаждения и модульных форм-факторов. Вместе эти функции увеличивают мощность сборки Micro-ATX и закладывают идеальную основу для ПК, ориентированного на производительность.

ATX против Micro-ATX против Mini-ITX

Micro-ATX sizes

Вам может быть интересно, в чем разница между этими материнскими платами и когда вам следует использовать каждый из этих вариантов. Во-первых, давайте определим каждый термин:

  • ATX материнская плата. Материнские платы размером 12,0 x 9,6 дюйма, стандартная ATX или Advanced Technology Extended имеют наибольшее количество линий PCIe для интенсивных графически ориентированных установок.
  • Micro-ATX материнская плата. Звезда нашей статьи, материнские платы Micro-ATX - 9.6 ”x 9,6” и предлагают идеальный баланс между высокой производительностью и удобной калибровкой.
  • Mini-ITX материнская плата. Меньше, чем материнские платы ATX и mATX, Mini-ITX имеет размеры всего 6,7 "x 6,7" и идеально подходит для небольших установок и портативных устройств.

Как видите, Micro-ATX идеально подходит для двух других крупных игроков, предлагая идеальное количество мощности и функциональности для игровых ПК и повседневных сборок. А поскольку корпуса Micro-ATX обычно считаются устройствами малого форм-фактора, им удается втиснуть множество захватывающих технологий в одну небольшую башню.В конечном итоге, лучшие корпуса Micro-ATX помогут вам максимально эффективно использовать материнскую плату, чтобы обеспечить непревзойденную производительность и множество исключительных преимуществ.

Micro-ATX Case Guide Часть II: Преимущества лучших корпусов Micro-ATX

Выбор корпуса Micro-ATX в качестве основного шасси игрового автомата имеет ряд преимуществ. Давайте посмотрим:

  • Удобная калибровка. Поскольку материнские платы Micro-ATX меньше, чем сопоставимые игровые платы, вы можете выбрать один из множества модульных корпусов, чтобы найти идеальное решение для вашей установки.
  • Варианты исполнения. Материнские платы Micro-ATX являются одними из самых популярных среди компьютерных геймеров по причине: они загружены фантастической технологией. Естественно, лучшие чехлы MATX следуют этому примеру и оснащены отличными блоками питания, системами охлаждения и опциями USB.
  • Привлекательный дизайн. Начиная с гладких одноцветных дизайнов и заканчивая моделями из закаленного стекла со светодиодной подсветкой, на рынке представлено огромное разнообразие вариантов. Выбирайте из тонких башен, кубических форм и опций от ведущих мировых игровых брендов.
  • Игровое преимущество. Так как они уникально разработаны для безупречной работы для геймеров, вы можете быть уверены, что используете все преимущества самого мощного оборудования на рынке.

Plus, каждый кейс имеет свой набор функций, которые выделяют его на фоне остальных. Но возникает вопрос - как выбрать лучший?

Micro-ATX

Micro-ATX Case Guide Часть III: Выбор лучшего корпуса Micro-ATX

Выбор правильного корпуса Micro-ATX может быть затруднен, учитывая количество доступных опций.Чтобы упростить процесс, давайте рассмотрим некоторые из лучших спецификаций, которые можно найти в лучших корпусах Micro-ATX:

  • Универсальные монтажные платы
  • Место для выделенных графических процессоров
  • Адаптируемые форм-факторы и элегантный дизайн
  • Системы воздушного и жидкостного охлаждения
  • Панели ввода / вывода с нагрузкой с USB 3.0 и выше
  • Встроенные кабельные трассы
  • Варианты светодиодной подсветки
  • Комната для лучших компонентов ПК Micro-ATX

Корпуса базового уровня без острых ощущений можно найти примерно за 20 долларов, но вы рассматриваете такие функции, как простое воздушное охлаждение, форм-факторы «голые кости» и устаревший USB 2.0 технологий. Это нормально для людей, которые хотят тратить свои деньги на внутреннее оборудование.

Тем не менее, те, кто ищет самый лучший корпус Micro-ATX, могут выбрать один из вариантов, таких как элегантный форм-фактор с модульными функциями, мощные интегрированные компоненты с множеством отсеков и слотов расширения и такие технологии, как USB 3.1. Но вам придется выложить больше денег. Это уравновешивающее действие, поэтому просмотрите свой бюджет и выберите модель, которая порадует вас в долгосрочной перспективе (и не забудьте оставить место для будущих обновлений).

Руководство по корпусу Micro-ATX

, часть IV: настройка корпуса Micro-ATX

К счастью, сборка и использование одного из лучших корпусов Micro-ATX работает так же, как и все лучшие компьютерные корпуса. Несмотря на то, что между каждой моделью есть ключевые различия, обычно можно ожидать простых форм-факторов, которые позволят вам вставить компоненты с помощью нескольких винтов и небольшого количества смазки для колен. Тем не менее, все становится сложнее, если учитывать модульные модели и корпуса средней башни.

Чтобы помочь вам на вашем пути, мы сняли следующее видео с Bitwit на YouTube.Это подробное руководство по созданию ПК шаг за шагом, и он использует вариант игрового кейса NZXT, представленного в нашем списке, чтобы это произошло! Проверьте это ниже:

,

Размер материнской платы имеет значение? - NZXT

Вы изучили все тесты до такой степени, что вы могли бы прочитать их во сне. Вы зашли на YouTube на часы, просматривая все отзывы. Вы посетили десятки форумов. Вы даже позвонили своему странному дяде, который является ИТ-менеджером в какой-то компании, о которой вы никогда не слышали. Вы наконец-то приняли решение и вот-вот снимите термоусадочную пленку с вашего нового блестящего процессора.

Тогда вас поразит: Какую материнскую плату мне взять?

Материнская плата - это основная плата, к которой подключаются все основные электронные компоненты компьютера, обеспечивая их питанием и позволяя им взаимодействовать друг с другом.Процессор, оперативная память, графика, звук, сетевые устройства, а иногда и флэш-память подключены непосредственно к материнской плате. Материнская плата также управляет жесткими дисками, твердотельными накопителями (SSD), вентиляторами и периферийными устройствами USB. Поэтому легко понять, насколько важно найти именно ту материнскую плату, которая подходит именно вам.

Почему размер материнской платы имеет значение

Выбор правильной материнской платы для ПК с новым потрясающим процессором может быть сложной задачей. Существуют такие инструменты, как PCPartPicker, Intel Compatibility Tool для настольных ПК и веб-сайт AMD с рекомендациями по материнским платам, которые могут подсказать, какие из них совместимы с вашим процессором.Однако они не скажут вам, что лучше всего подходит для ваших конкретных нужд. К счастью, большинство популярных материнских плат придерживаются одного из нескольких отраслевых стандартов, которые в основном основаны на функциях, которые в конечном итоге определяют физический размер. Эти стандарты применяются независимо от того, используете ли вы процессор от Intel или AMD, но вам нужно будет убедиться, что выбранная вами материнская плата совместима и в полной мере использует выбранный вами процессор. Так что, если вы еще не определились с размером вашего компьютера, сейчас самое время!

Размер материнской платы имеет значение и зависит от типа вашего ПК.

ATX

Самый популярный стандарт для материнских плат для ПК - ATX, что означает Advanced Technology Extended. Материнские платы ATX считаются полноразмерными с семью слотами расширения PCI / PCI Express (PCIe). Слоты расширения необходимы для таких вещей, как видеокарты, звуковые карты, твердотельные накопители NVMe PCIe (SSD) и различные периферийные устройства. Они также предоставляют до восьми слотов для оперативной памяти. Эти платы обычно используются в корпусах ATX Mid-Tower, таких как Noctis 450.

Материнские платы

ATX обеспечивают достаточное пространство для компонентов и охлаждения, при этом они удобно помещаются на столе.Однако это может быть ограничением, когда вам требуется больше графической мощности, охлаждения или хранилища для серьезной игровой установки или рабочей станции CAD. К счастью, полнопроходные корпуса, такие как Switch 810, также поддерживают материнские платы ATX. Это дает вам гораздо больше возможностей для добавления нескольких видеокарт, обычно называемых SLI или Crossfire, в зависимости от производителя, и охлаждающего оборудования, такого как вентиляторы, насосы и радиаторы.

Размеры материнских плат значительно различаются.

Mini-ITX

Если вам нужен действительно маленький компьютер, вам стоит обратиться к Mini-ITX.Эти платы в основном используются в компьютерных системах малого форм-фактора (SFF), где весь компьютер должен помещаться в шкафу или на книжной полке или быть очень портативным. Типичные области применения включают домашние кинотеатры (HTPC), где низкое энергопотребление означает меньший шум от охлаждающих вентиляторов и игр в локальной сети, когда вам нужно что-то, что легко носить с собой. Многие новые процессоры включают встроенную графику, что устраняет необходимость в выделенной видеокарте, если вы не используете высокое разрешение и / или высокую частоту кадров.Это хорошо, потому что стандарт Mini-ITX позволяет использовать только один порт расширения PCI. Чтобы в полной мере использовать преимущества меньшего форм-фактора, вам может потребоваться найти что-то отличное от стандартного блока питания ATX, поскольку они обычно слишком велики для небольших корпусов Mini-ITX. Уточните у производителя чехлов, что они поддерживают.

EATX

С другой стороны, если вам не нужно пространство, а производительность и надежность, тогда eATX для вас. E означает расширенный, делая эту материнскую плату Extended Advanced Technology Extended.Мальчик это глоток. Обычно они используются для высокопроизводительных рабочих станций и серверов корпоративного класса. Хотя это такая же высота, как у материнской платы ATX, она на 86 мм (3,39 дюйма) шире. Это дополнительное пространство обычно используется для второго процессора, но также доступны платы с одним процессором. Они также имеют восемь слотов памяти и до семи слотов расширения PCI, но используют более старый 64-битный стандарт PCI, называемый PCI-X (PCI Extended). Вау, эти компьютерные стандарты людям действительно нравится добавлять Расширенные вещи, не так ли? Хотя в eATX вы обычно можете использовать те же типы процессоров, что и на материнской плате ATX, вы не всегда можете запустить PCI-карту в слот PCI-X без серьезного снижения производительности системы.Карты PCIe никогда не будут работать в слоте PCI-X. Вы были предупреждены! Перед покупкой уточните у производителя материнской платы и карты совместимость. Опять же, панель ввода-вывода одинакова между ATX и eATX. Большинство пользователей, использующих материнскую плату eATX, выберут корпус с полной башней для дополнительного пространства, которое оно предоставляет для хранения дисков. Тем не менее, многие корпуса средней стойки могут быть модифицированы для использования материнских плат eATX, хотя это, вероятно, будет плотно прилегать, и прокладка кабелей может быть затруднена.

Дополнительные параметры

Существуют и другие стандарты для материнских плат для ПК, которые даже больше (XL-ATX) и меньше (Pico-ITX и Nano-ITX), но они встречаются гораздо реже, чем описанные выше.Для большинства приложений ATX обеспечит необходимую вам производительность и функции. Если вы ищете новую материнскую плату, скорее всего, это будет одна из упомянутых выше. В большинстве магазинов компьютерных компонентов вы найдете широкий выбор, предлагающий множество вариантов в соответствии с вашими потребностями и бюджетом. У вас также будет больше вариантов, когда дело доходит до дел.

Что ты думаешь? Есть ли определенные функции, которые вы ищете, которые вы хотите использовать менее распространенный размер? Вы предпочитаете более крупные платы с большим количеством функций и производительности или менее мощные и тихие? Дайте нам знать в комментариях ниже.

,

9 самых маленьких вариантов корпуса Micro ATX 2020 (MATX)

Обновлено 17 апреля 2020 года Джейкоб Тувинер

Вот сделка:

Если вы создаете игровой ПК, вам понадобится отличный корпус, чтобы не только хранить ваши компоненты, но и охлаждать и защищать их.

В наши дни небольшие дела становятся все более и более популярными.

Вот почему мы создали это руководство.

Мы собрали лучшие (и самые маленькие) корпуса micro ATX на рынке.

Давайте начнем:

Самые маленькие варианты корпусов Micro ATX

Сборка ПК - будь то для игр или рабочих станций - это искусство.

Точно так же, как вы выбираете компоненты на основе ваших требований к производительности, вы должны выбирать кейс на основе вашего стиля.

Тем не менее, это нечто большее, чем просто внешний вид.

В корпусе micro ATX должно быть достаточно места для ваших компонентов, кабелей и воздушного потока.

Быстрый совет
Корпуса

Small Micro ATX потрясающие, но их сложнее использовать, чем традиционные корпуса ATX, которые имеют больше места.

Если вы новичок в сборке, возможно, лучше использовать чехол ATX.

Кроме того, материнские платы ATX обычно имеют больше функций и не подходят для вашего корпуса micro-ATX.

Вы можете ознакомиться с нашим руководством по самым маленьким корпусам ATX здесь. Они поддерживают полноразмерные материнские платы, но не слишком большие и громоздкие.

Он должен быть сильным, красивым и доступным.

Вот список самых маленьких корпусов micro ATX на рынке:

3 самых маленьких чехла Micro ATX

MATX Руководство по покупке чехла

Покупка чехла MATX для вашего следующего игрового ПК - это, безусловно, шаг.

Вы можете найти как высококлассные, так и бюджетные корпуса micro ATX, чтобы их можно было использовать в сборках стоимостью от 600 до 1000 долл. США.

Прежде чем купить себе любой чехол Micro ATX - не говоря уже о небольшом или тонком корпусе Micro ATX - вы всегда должны обдумать, что именно ищете.

Важно учитывать следующее:

  • Рабочее место
  • Фронт USB
  • Поддержка расширения
  • Сложность строительства
  • Воздушный поток
  • Варианты хранения
  • Исправность
  • Поддержка видеокарты

Рабочее место

Всегда учитывайте, сколько дискового пространства займет ваше дело, поскольку в конечном итоге это оболочка вашей системы.Если у вас небольшой стол или несколько мониторов, возможно, стоит рассмотреть более тонкий вариант или альтернативный вариант размещения.

Фронт USB

Если вы планируете подключать флэш-накопители USB на постоянной основе без необходимости тянуть вокруг себя, вы можете выбрать вариант, который включает в себя USB 3.0 с IO на передней панели.

Поддержка расширения

В зависимости от того, какой тип видеокарты вы используете, она может занимать два или более слота, и вам могут потребоваться другие карты расширения, поэтому всегда проверяйте параметры расширения корпуса.

Сложность здания

Если вы новичок в сборке компьютеров или, может быть, просто ржавеете, вам может понадобиться найти корпус, который гораздо проще встроить, чтобы вы могли быстро запустить новый компьютер и запустить его как можно скорее.

Воздушный поток

Воздушный поток может показаться не таким важным в меньшем корпусе, поскольку меньшие сборки форм-фактора обычно не производят столько тепла, сколько больше мясистых. Мы не можем не подчеркнуть, насколько важно сохранять ваши детали холодными, чтобы добиться максимальной производительности и долговечности ваших компонентов.

Берегись

Воздушный поток в вашем случае жизненно важен для здоровья вашего ПК.

Без хорошего воздушного потока ваши компоненты могут перегреться, что может привести к их повреждению или поломке.

Вместо того, чтобы скрестить пальцы, лучше купить чехол с хорошим воздушным потоком и отличными вариантами прокладки кабеля.

Все случаи в этом списке имеют хороший воздушный поток, но некоторые лучше, чем другие.

Для более подробного ознакомления с прокладкой кабелей и потоком воздуха обратитесь к нашему руководству.

Или, если вы просто хотите иметь корпус с хорошим распределением кабелей, ознакомьтесь с нашим руководством по наилучшим случаям для прокладки кабелей.

Варианты хранения

Если вы планируете хранить ваше дело в течение очень длительного периода времени (в мире технологий, который может составлять довольно много лет), вы всегда должны обращать внимание на слоты хранения и простоту обновления. Хранение заканчивается быстро, и всегда хорошо иметь немного дополнительных резервных копий. Вот почему важно получить кейс с большим количеством жестких дисков.Нажмите на эту ссылку, чтобы ознакомиться с нашим руководством по лучшим корпусам для ПК для хранения жесткого диска.

Работоспособность

Вещи ломаются, это неизбежно, но где вы будете, когда крепость рухнет? Выбор случая, который предлагает гарантию, очень важен. Службы доставки не заботятся о вашем благополучии, и иногда более глубокий ущерб не очевиден до тех пор, пока он намного дольше.

Поддержка видеокарт

Планируете построить низкопрофильную игровую платформу? Подумай еще раз.Корпуса малого форм-фактора редко поддерживают что-либо, кроме видеокарт половинной высоты, а карты половинной высоты высшего класса - GTX 1050 и 750 ti.

В конце концов, ваш случай - ваш выбор.

Выбирайте то, что вы хотите, и демонстрируйте свой собственный стиль в зависимости от того, как вы решите и будете играть, создавать контент, визуализировать и т. Д. По-своему. Корпус - это не просто оболочка, это декоративная маска вашей машины.

Что бы вы ни выбрали, что бы вы ни выбрали, просто примите во внимание наши советы и найдите тот случай, который идеально соответствует вашим личным предпочтениям, и в целом просто наслаждайтесь удобной работой!

Самый маленький чехол Micro ATX

Thermaltake Core V21

Best Micro ATX Case

Это дело моего любимого чехла Micro ATX.Это маленький, тонкий и все модульное! Вы можете настроить этого плохого мальчика полностью по своему вкусу.

Плюсы

  • Полностью модульный
  • Потрясающий поток воздуха
  • Удивительный дизайн
Тип

Micro-ATX

Расход воздуха

большой

дизайн

большой

Окно

да

просторный

большой

Шум

Тихо

Если вы хотите купить корпус для куба, вы не ошибетесь с Thermaltake Core V21 - в нем есть все, что вы можете запросить в корпусе Micro ATX, и многое другое.

Нам есть о чем поговорить, когда речь заходит о V21, поэтому я рекомендую нажать кнопку «Читать обзор» и перейти к нижней части, где мы подробнее расскажем об этом.

Второе место

NZXT h500i

White Micro ATX Case

NZXT h500i является самым маленьким корпусом micro ATX на рынке и обладает одним из лучших дизайнов, которые мы когда-либо видели. Этот небольшой корпус micro ATX имеет просторную внутреннюю часть, отличный воздушный поток и простую прокладку кабелей.

Плюсы

  • Прочная стальная конструкция
  • RGB цифровой контроллер вентилятора
  • Боковая панель из закаленного стекла
Тип

Micro-ATX

Расход воздуха

большой

дизайн ,

10 лучших корпусов Micro-ATX (2020 г.)

Best Micro ATX Case Best Micro ATX Case

Сегодня мы рассмотрим десять лучших корпусов Micro-ATX на рынке и предоставим вам все соответствующие спецификации, прежде чем получить в более общий обзор каждого продукта.

Мы рассмотрели широкий спектр корпусов, чтобы каждый мог найти лучший корпус Micro-ATX для своих требований.

Торопитесь? Вот топ-3:

10 лучших корпусов Micro-ATX

Обновлено в 2020 году - мы снова посмотрели на любые новые претенденты, которые заслуживают упоминания, но перечисленные ниже, по нашему мнению, все еще являются главными. ,

1. NZXT h500i - лучший корпус Micro ATX в целом

  • Доступен в различных цветовых комбинациях
  • Особенности встроенного освещения и контроллера вентилятора RGB
  • Адаптивное шумоподавление уравновешивает шум и охлаждение вентилятора
  • Поставляется с тремя 120-мм вентиляторами

Если вы хотите потратить немного больше денег на корпус своего компьютера, то, по нашему мнению, NZXT h500i - лучший корпус micro-ATX.Эта модель доступна в четырех различных цветах и ​​поставляется с полосками RGB, которые позволят вам настроить ее по своему вкусу.

Входящий в комплект контроллер вентилятора RGB упрощает регулировку охлаждения в этом случае. Одна из лучших особенностей этого случая заключается в том, что он был разработан с учетом организации кабелей, поэтому у вас будет множество слотов, каналов и лент на липучке, которые вы можете использовать для поддержания их в порядке.

Поскольку этот корпус компьютера оснащен адаптивным шумоподавлением, вы можете работать с вентиляторами на более высоких оборотах, не беспокоясь о чрезмерном шуме.

2. Corsair Crystal 280X RGB - лучший корпус Micro ATX стоимостью менее 200 долларов США

Corsair Crystal 280X Corsair Crystal 280X

  • Поставляется в черном или белом цвете
  • Поставляется с двумя 120-мм вентиляторами Corsair RGB
  • Тройные панели из закаленного стекла
  • Двухкамерный дизайн для лучшего распределения кабелей и воздушного потока

Corsair Crystal 280X - еще один относительно дорогой вариант в нашем списке, и он оснащен двумя 120-мм вентиляторами Corsair RGB, которые значительно улучшают ваши настройки.Каждый из этих вентиляторов имеет 16 светодиодов, которые можно индивидуально настроить, и они работают с помощью прилагаемого контроллера вентилятора RGB.

Если вам нравится видеть внутреннюю часть вашего компьютера, вам понравится, что этот корпус имеет три отдельные панели из закаленного стекла, что обеспечивает вам почти полную видимость. Этот корпус предназначен для оптимального охлаждения, поэтому в него можно установить либо 6 120-мм вентиляторов, либо 3 240-мм радиатора.

3. Ядро Thermaltake V21 - корпус Best Cube Micro ATX

Thermaltake Core V21 Thermaltake Core V21

  • Материнская плата может быть ориентирована вертикально или горизонтально
  • Поставляется с фронтальным вентилятором 200 мм
  • Двухкамерный дизайн для оптимальное охлаждение
  • Может поддерживать до шести накопителей

Еще одним отличным примером является Thermaltake Core V21, который идеально подходит как для сборок mATX, так и для Mini-ITX.Кроме того, его наращиваемая конструкция означает, что вы даже можете создавать двойные системы с двумя из них. Одна из наших любимых вещей в этом случае - двухкамерная компоновка, которая значительно увеличивает поток воздуха.

Похожие: Ищете Mini-ITX? - Получите хороший

Две камеры удерживают приводы и блок питания в нижней части корпуса, а все компоненты, выделяющие большое количество тепла, расположены в верхней камере. Это обеспечивает прохождение максимально возможного количества воздуха, чтобы ваш GPU и CPU работали без какого-либо регулирования.

Связанный: Руководство по температуре графического процессора

В этом случае даже установлен фронтальный вентилятор 200 мм, и его можно снять, если вам потребуется дополнительный зазор для более крупных компонентов.

4. AeroCool Cylon - лучший корпус Micro-ATX Mid Tower

AeroCool Cylon AeroCool Cylon

  • Имеет акриловое боковое окно
  • Светодиод передней панели с 13 режимами освещения
  • Оснащен съемным пылевым фильтром
  • Поставляется с предварительно установленным вентилятором на передней панели.

Корпус AeroCool Cyclon - один из лучших вариантов в нашем списке, и он также более доступен, чем многие другие доступные продукты.Светодиодная косая черта, проходящая через переднюю панель, имеет 6 режимов потока RGB и 7 сплошных цветов, предоставляя вам 13 потенциальных возможностей.

В отличие от многих других бюджетных случаев, у этого также есть порт USB 3.0 на верхнем вводе / выводе, и он также поддерживает карты SD и microSD. Над вентиляционным портом вентилятора процессора установлен пылевой фильтр, который можно снять для очистки, не разбирая слишком большую часть компьютера, что повышает удобство.

5. InWin 301 - Best Small Micro ATX Case

InWin 301 InWin 301

  • Боковая панель из закаленного стекла
  • Панель ввода-вывода, освещенная светодиодами
  • Поддерживает до трех накопителей
  • Прочная конструкция 1.2 мм сталь

Лучшее качество InWin 301 заключается в том, что он отличается гладким дизайном, который дополняется включением светодиодной ленты вокруг панели ввода / вывода, а также одним из самых маленьких корпусов micro-ATX. Благодаря боковой панели из закаленного стекла внутренние компоненты этого корпуса легко увидеть, и вам не придется беспокоиться о царапинах, как при использовании акрила.

Несмотря на свои небольшие размеры, вы можете установить 240-мм вентилятор в передней части корпуса и 120-мм вентилятор в задней части.Корпус даже поставляется с поддержкой графического процессора, который поможет предотвратить его провисание, хотя он может быть несовместим с некоторыми более крупными картами.

Фильтр для пыли на нижней стороне корпуса предназначен для быстрого и простого удаления для простой и регулярной очистки.

6. Phanteks Enthoo Evolv X - лучший кейс mATX для прокладки кабелей

Phanteks Enthoo Evolv X Phanteks Enthoo Evolv X

  • Доступен в трех цветовых решениях
  • Особенности внутренние оболочки кабелей
  • Может поддерживать до 10 жестких дисков и 9 SSD
  • Боковая панель из закаленного стекла

Enthoo Evolv X от Phanteks является одним из более дорогих вариантов в этом списке, но он также гораздо более эффективен, чем конкурирующие модели.Внутренняя часть оснащена крышками для прокладки кабелей и продуманным дизайном, обеспечивающим прохождение воздуха через каждую горячую точку.

В этом случае вы можете установить до 10 жестких дисков или 9 SSD, что даст вам беспрецедентное пространство для хранения, хотя с каждым кабелем управление кабелем будет усложняться. Эта модель также идеально подходит для жидкостного охлаждения, поскольку поставляется с кронштейном радиатора, а также отверстием для заполнения и слива.

Связанные: жидкостное охлаждение против направляющей воздушного охлаждения

7.Cooler Master MasterBox Q300L - лучший кейс mATX до $ 50

MasterBox Q300L MasterBox Q300L

  • Акриловая боковая панель улучшает видимость
  • Поставляется с пылевыми фильтрами
  • Место для прокладки кабеля за лотком для материнской платы
  • Вертикальная или горизонтальная ориентация

Вторая запись в нашем лучшем списке micro-ATX от Cooler Master - это MasterBox Q300L, который предлагает вам почти такое же соотношение цены и качества, как и MasterBox Lite 3.0. Этот чехол поставляется с прозрачной акриловой боковой панелью, которая позволит вам продемонстрировать свои навыки управления кабелем и компоненты.

Самым впечатляющим в этом случае является то, как устроены магнитные пылевые фильтры, поскольку они играют как практическую, так и эстетическую роль. Эти съемные магнитные фильтры имеют геометрическую конструкцию, которая сохранит ваш корпус в хорошем состоянии, а поскольку они установлены снаружи, вы можете легко их чистить.

Существует также место за лотком материнской платы, чтобы вы могли держать кабели вне поля зрения, что является важной функцией для оконного ПК.

Cooler Master также имеет несколько качественных процессорных кулеров в нашем лучшем CPU Cooler для i7 9700K.

8. Cooler Master MasterBox Lite 3.0

Cooler Master MasterBox Lite 3 Cooler Master MasterBox Lite 3

  • Особенности Акриловая боковая панель
  • Поставляется с тремя цветами отделки
  • Также поставляется с пылевыми фильтрами
  • Задний вентилятор поставляется с кейс

MasterBox Lite 3.0 предлагает покупателю огромное соотношение цены и качества, что является одним из лучших преимуществ форм-фактора Micro-ATX.Эта модель оснащена затемненной боковой панелью, которая позволит вашим RGB просвечивать, не заставляя вас совершенствовать управление кабелями.

Поскольку он поставляется в комплекте с пылевыми фильтрами, вам не нужно беспокоиться о слишком большом количестве грязи и мусора, попадающих внутрь вашего корпуса и вызывающих тепловое дросселирование. Еще одним преимуществом является то, что этот корпус поставляется с задним вентилятором, что не часто встречается при такой низкой цене.

Единственное, что нас беспокоило, это то, что не было достаточно места для правильного управления кабелями, поэтому вам придется много планировать.

9. Rosewill FBM-01 - лучший бюджетный корпус Micro-ATX

Rosewill FBM 01 Rosewill FBM 01

  • Поставляется с двумя вентиляторами: один 80 мм и один 120 мм
  • Поддерживает до трех накопителей
  • Пылевой фильтр на нижней стороне корпуса
  • Отличное качество сборки по цене

Если вы хотите сэкономить как можно больше денег, Rosewill предоставит вам покрытие FBM-01. В этом случае может поддерживаться до трех накопителей, поскольку он имеет один внешний 3.5-дюймовый отсек и два внутренних. Каждое из этих мест установки может также поддерживать 2,5-дюймовые жесткие диски и твердотельные накопители.

В отличие от других дешевых чехлов mATX, этот поставляется с двумя вентиляторами охлаждения. Первый вентилятор представляет собой 120-мм модель, которая монтируется в передней части корпуса, а второй - 80-мм вентилятор сзади. Есть также вентиляционные каналы вдоль боковой и задней части корпуса, чтобы помочь улучшить воздушный поток.

Для тех, кто ищет дешевую мини-колонку Micro ATX, это наш выбор.

Панель ввода / вывода была единственной частью, которая разочаровала нас, поскольку она имеет только два порта USB 2.0, а также разъемы для аудиовхода и аудиовыхода.

10. Thermaltake Versa h27

  • Удобный отсек для дисков без инструментов
  • Имеет закрытый блок питания
  • Место для прокладки кабелей позади лотка материнской платы
  • Поддерживает до четырех накопителей

Versa h27 от Thermaltake является нашим конечным продуктом, а также одним из самых доступных.Такие функции, как порт USB 3.0 на панели ввода-вывода и отсек для дисков без инструментов, позволяют выделить эту модель по сравнению с другими бюджетными корпусами Micro-ATX, а ее качество сборки также превосходно.

Существует даже полноразмерная крышка, которая помогает отделить источник питания от остальных компонентов, чтобы максимально увеличить поток воздуха к остальным. Чтобы сэкономить еще больше денег, этот чехол оснащен 120-мм турбовентилятором, уже установленным сзади.

Micro-ATX PC Case Руководство для покупателя

Вы решили, что меньший корпус идеально подходит для вашего ПК или игр, но прежде чем покупать какие-либо компоненты, вы должны рассмотреть следующее: совместимость компонентов, варианты охлаждения, внутреннее пространство Кабельное управление - , лот .

micro atx buyers guide micro atx buyers guide

Прежде чем покупать ваш кейс, давайте рассмотрим все эти моменты.

Что следует учесть перед покупкой Корпус Micro-ATX

Совместимость компонентов

(материнские платы, блоки питания и т. Д.)

Вам необходимо , чтобы убедиться, что все ваши компоненты поместятся в корпус Micro-ATX. Та же самая материнская плата, которую вы положили в корпус ATX , может не вместить внутрь корпуса micro-ATX. Недавно я собрал сборку с использованием материнской платы ASUS B450-Plus, и размеры платы:

Но ASUS продает версию Prime B450M-A / CSM, которая предназначена для корпусов Micro-ATX и составляет всего

You ' Я также столкнусь с той же проблемой с вашим блоком питания.В большинстве случаев можно будет разместить стандартный блок питания. Но если у вас есть блок питания мощностью 1000 Вт или выше, вы можете обнаружить, что блок питания представляет собой модель sligard, которая по размеру больше, чем подставка для корпуса ATX.

Единственное, что я рекомендую, - это купить блок питания модульной конструкции.

Поскольку корпус меньше по размеру и более компактен, удаление всех ненужных проводов из устройства сделает ваши компоненты более прохладными и поможет с прокладкой кабелей .

micro atx layout micro atx layout

Кабельное управление

Кабельное управление всегда утомительно и сложно.Мне всегда кажется, что я мог бы сделать больше, чтобы мои кабели были аккуратными и аккуратными, но это сложно, особенно если у вас нет модульного блока питания.

Отсутствие воздушного потока в системе micro-ATX требует гораздо лучшего распределения кабелей, чем понимают большинство производителей компьютеров.

Приобретая корпус и компоненты, не забывайте о прокладке кабелей. Чехлы с удобной системой прокладки кабелей увеличат поток воздуха внутри корпуса и также увеличат срок службы компонентов.

Внутреннее пространство

Внутреннее пространство часто обеспечивает более чем достаточно системных отсеков для жестких дисков и твердотельных накопителей, но у вас могут возникнуть проблемы с большими видеокартами. Вы хотите рассмотреть все компоненты, которые вы будете устанавливать на свой компьютер.

В разных кейсах могут быть разные макеты, поэтому выберите кейс с оптимальным макетом.

Опции охлаждения

Охлаждение важно, и, поскольку у вас меньше общий поток воздуха при работе с настройкой micro-ATX, вам необходимо максимально увеличить число вентиляторов, которые вы используете в своей системе.Жидкостное охлаждение является очевидным выбором для высокопроизводительных устройств, но если вы используете вентиляторы для охлаждения системы, постарайтесь максимально использовать вентиляторы.

micro atx liquid cooling micro atx liquid cooling

Корпус может иметь или не иметь предварительно установленные вентиляторы.

Если вентиляторы не установлены, убедитесь, что вы приобрели их при покупке всех ваших компонентов. Я рекомендую также запускать программное обеспечение для проверки температуры вашего процессора под нагрузкой, когда ваша система запущена и работает.

Высокие температуры приведут к преждевременному выходу из строя многих компонентов.

Охлаждение является одной из ключевых областей, которые следует учитывать при выборе вашего случая. Вы также хотите рассмотреть размещение поклонников. Вам понадобятся вентиляторы, которые втягивают прохладный воздух в корпус, и другие, которые будут действовать как вытяжка для удаления горячего воздуха из корпуса.

Если вы неправильно распланируете свои вентиляторы, они могут фактически вызвать проблемы с воздушным потоком, которые приведут к повышению внутренней температуры системы.

Светодиодное освещение

Светодиодное освещение

очень популярно, и многие новые материнские платы на самом деле имеют встроенные элементы управления RGB для этих вариантов освещения.Варианты светодиодного освещения не повлияют на производительность вашего компьютера, но улучшат эстетику.

Освещение - хорошее дополнение для любой игровой установки.

Если вы хотите освещение, выберите подходящий для него корпус, приобретите вентиляторы, которые позволяют использовать светодиодное освещение, а также материнскую плату с синхронизацией освещения RGB.

Передняя панель

Передняя панель не позволяет вам дотянуться до задней части башни, чтобы подключить USB-накопитель или подключить наушники к аудиоразъему.Хорошей новостью является то, что в большинстве случаев на передней панели имеется несколько вариантов портов.

Наиболее рекомендуемые порты:

Я рекомендую лицевую панель с как минимум двумя USB-портами на передней панели, чтобы вы могли подключить телефон к зарядке или подключить любой другой компонент, подключенный к USB, который вам нравится. На передней панели также должен быть порт для вашего микрофона, который должен быть у геймеров.

Если вы хотите подготовиться к будущему, я рекомендую выбрать чехол с портами USB 3.0 или выше, чтобы вы могли наслаждаться более высокими скоростями передачи.

Пылевой фильтр

Многие люди не обращают внимания на пылевые фильтры, и, имея дело с компактной установкой, вы не можете позволить себе накапливать большое количество пыли внутри вашего компьютера. Пыль покроет большинство ваших компонентов и вентиляторов.

Чем толще слой пыли, тем меньше воздуха сможет проходить через ваш корпус.

dust filter mATX dust filter mATX

Пылевые фильтры могут задерживать пыль, прежде чем они смогут покрыть ваши компоненты. Вы должны будете со временем очистить эти фильтры, но это отличный способ улучшить охлаждение вашего дела.

Часто задаваемые вопросы по Micro-ATX

Что такое чехол Micro ATX?

Корпуса Micro-ATX, также называемые mATX, рассчитаны на стандартную глубину и ширину 9,6 дюйма для материнской платы. Вы также можете найти корпусы, в которых есть места на материнской плате размером 6,75 "x 6,75".

Многие из этих материнских плат также могут поместиться в полноразмерный корпус ATX.

Intel представила первую материнскую плату mATX в 1997 году. Корпуса MicroATX меньше, чем полноразмерные.Меньший размер облегчает хранение и меньшую башню. Но, за исключением небольшого корпуса, эти устройства могут работать так же хорошо, как и традиционный корпус ATX.

Являются ли чехлы Micro ATX хорошими для игр?

Да. Если вы хотите меньший корпус, то mATX будет более чем достаточно для игр. Эти дела не лучше и не хуже, чем у больших дел ATX, которые вы привыкли использовать. Одним из соображений является то, что у вас будет меньше слотов расширения.

Если вы хотите установить несколько видеокарт с SLI, у вас могут быть слоты для этого, но пространство будет ограничено.Я видел, как геймеры строят эти мощные SLI-установки, поэтому они возможны, но убедитесь, что в корпусе достаточно места.

В противном случае вы захотите обратить пристальное внимание на охлаждение вашей системы.

gaming micro atx case gaming micro atx case

У вас есть один недостаток: система более компактна, поэтому вам нужно оптимизировать охлаждение. Вам нужно оптимизировать охлаждение для положительного и отрицательного давления воздуха - это больше, чем просто случайное подключение вентиляторов.

Если вы в состоянии максимизировать охлаждение, mATX будет работать так же хорошо, как и ATX для игр.

В чем разница между ATX и Micro ATX?

Космос. Случаи различаются по размеру. Материнская плата для MATX меньше по размеру, и в ней меньше доступного помещения. Традиционный ATX будет иметь:

  • 5 слотов расширения против 3 до 4 на корпусе mATX
  • ATX прямоугольные
  • корпуса mATX квадратные

Традиционная материнская плата microATX на 25% меньше, чем плата ATX, поэтому корпус разрешено быть более компактным. Вы будете иметь дело с квадратом против прямоугольника, и в результате вы можете пропустить несколько отсеков расширения.

Единственным существенным отличием является размер кейса, который варьируется от одного кейса к другому.

При выборе между корпусами ATX и MATX все сводится к личным предпочтениям. Если вы хотите более компактный корпус, но с большим количеством проблем с воздушным потоком, выберите mATX. Вам нужно будет убедиться, что материнская плата и выбранный вами блок питания подойдут должным образом, но помимо этого вы можете без проблем создать собственную установку mATX даже с настройкой SLI.

Какой самый маленький чехол для mATX?

Мы выбрали InWin 301 в качестве наименьшего корпуса micro ATX, но в нашем списке есть несколько других корпусов, которые можно выбрать в зависимости от ваших требований.Стоит обратить внимание на следующие вещи:

  • Корпус Corsair Carbide Air 240
  • Cooler Master MasterBox Q300L
  • Корпус Corsair Crystal 280X RGB
  • Ядро Thermaltake V21 Корпус

Заключение

As Вы можете видеть, что очень много корпусов Micro-ATX на выбор, и многие из них гораздо более доступны, чем их аналоги ATX или Mini ITX. Мы надеемся, что это руководство помогло вам выбрать лучший корпус micro-ATX для следующей сборки.

Связанные должности:

Как создать игровой компьютер - руководство для начинающих

Когда покупать компьютерные комплектующие по лучшим ценам

Антистатические браслеты - как их использовать

.

Отправить ответ

avatar
  Подписаться
Уведомление о
