Материнские платы: ATX vs Micro ATX vs Mini ITX — что выбрать? | PROCompy.ru

Материнские платы бывают различных размеров и форматов, но есть три, которые являются самыми популярными для стационарных ПК: АТХ, miсro-АТХ, и mini-ITX.

Они отличаются не только размером!

В этой статье мы рассмотрим каждый из этих типов материнских плат и, в конечном счете, решим, что и для кого лучше всего подходит.

ATX vs Micro-ATX vs Mini-ITX

Размер

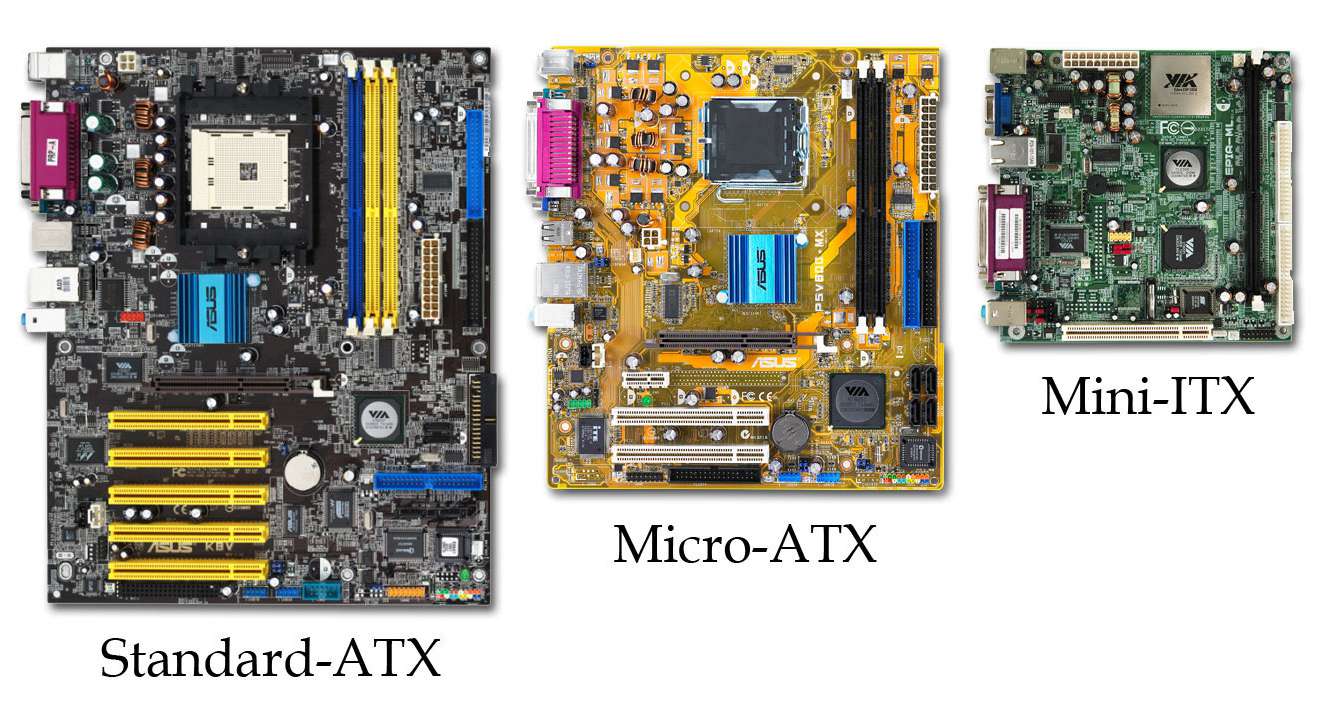

Как можете видеть из изображения выше, ATX является самым большим форматом из представленных, размер — 305×244 мм. Далее в сторону уменьшения miсro-ATX 244×244 mm, и mini-ITX самый маленький, размеры которого 170×170 mm.

Когда дело доходит до размера, он должен касаться Вас только в том случае, если размер системного блока меньше, чем требуется для определенного формата. И наоборот, нет необходимости беспокоиться о том, что корпус «слишком большой» для материнской платы, так как каждый системный блок имеет стандартизированную компоновку, предназначенную для размещения любой материнской платы, которая может физически поместиться внутри.

Объем оперативной памяти



Одним из больших отличий является количество слотов ОЗУ, встроенных в материнскую плату. В то время как ATX и micro-ATX платы поддерживают до четырех модулей оперативной памяти, mini-ITX может поддерживать только два.

Тем не менее, материнская плата mini-ITX может вместить до 32 ГБ оперативной памяти, если установлен комплект 2×16 ГБ. ATX и Micro-ATX, соответственно, могут поддерживать в два раза больше памяти.

Однако, это не сильно критично для геймеров. Даже 16 ГБ оперативной памяти будет более чем достаточно для игрового ПК сегодня. Тем не менее, у специалистов, которые используют более “тяжелое” программное обеспечение может быть соблазн взять материнскую плату, которая не только поддерживает более высокую общую емкость, но и предлагает возможность установки четырех модулей ОЗУ.

PCIe Слоты



Еще большая разница между всеми тремя материнскими платами — это количество встроенных слотов PCIe. Материнские платы ATX имеют лидерство в этом разделе, так как они могут иметь до 7 слотов PCIe. Другие два вида более ограничены, micro-ATX имеет до 4, а материнские платы mini-ITX — только 1 слот PCIe.

Очевидно, что PCIe слоты используются видео картами, но могут также использоваться другими: звуковыми картами, внутренними модемами и т.д. Тем не менее, вы должны учитывать это при выборе.

Проблема, которая может возникнуть с материнскими платами Mini-ITX, в частности, связана с размещением слота PCIe на самом краю платы. Таким образом, если материнская плата сама по себе плотно сидит в системном блоке, любая серьезная видео карта может не поместиться без дополнительного пространства.

Цена



И, наконец, есть вопрос цены. Вы могли бы подумать, что материнские платы mini-ITX будут самыми дешевыми из-за их небольшого размера, требующего меньше производственных материалов, но вы будите удивлены, узнав правду.

Чаще всего материнские платы micro-ATX самые дешевые, потому что они пользуются более высоким спросом. Кроме того, именно качество компонентов определяет ценник материнской платы, поэтому могут быть платы mini-ITX, которые стоят дороже, чем даже ATX.

Что же выбрать?

Теперь, когда мы рассмотрели важные качества и спецификации, давайте рассмотрим важный вопрос: что выбрать?

Ответ во многом зависит от того, какой тип ПК вы будете собирать и как намерены использовать PCIe и RAM слоты.

Игровой ПК



Если вы собираете игровой ПК, мы бы посоветовали использовать материнскую плату micro-ATX для типовой конфигурации и рассматривать только ATX для действительно высокопроизводительных компьютеров.

Материнская плата micro-ATX будет лучшим вариантом. Она имеет более чем достаточно слотов оперативной памяти и может даже поддерживать настройки quad-GPU, оставляя часть слотов свободными для любых дополнительных карт.

Единственная причина пойти за материнской платой ATX,  если вы планируете использование больше слотов PCIe, чем micro-ATX имеет встроенных,  например, для установки quad-GPU и для использования нескольких дополнительных карт.

В настоящее время игровой ПК на основе mini-ITX не имеет смысла, если только ваша цель не заключается в создании компактного и портативного игрового ПК. Очевидно, что она сможет поместиться в самые маленькие системники,но вам придется считаться с размером видеокарты. Кроме того, тесный блок нуждается в хорошем проветривании и принудительном охлаждении для того, чтобы предотвратить перегрев системы, особенно для более мощных конфигураций.

Рабочая станция



Если Вы профессионал с высокими требованиями производительности ПК и задаетесь вопросом о том, какая материнская плата лучше всего подходит для Ваших потребностей, многие из вещей, сказанных для игровых ПК, применяются и здесь. Материнскую плату ATX стоит приобретать только в том случае, если Вы планируете в полной мере использовать дополнительные слоты PCIe и поэтому micro-ATX остается лучшим вариантом.

Mini-ITX, однако, менее обнадеживает, исключительно из-за ограниченной емкости оперативной памяти. Вдобавок ко всему, есть факторы управления теплом, которые нужно учитывать, если вы намерены установить плату в небольшом системном блоке. И, поскольку, рабочие станции делают большой акцент на мощности процессора, Вам необходимо будет обеспечить хорошее решение для охлаждения, особенно если у Вас есть амбиции оверклокинга.

Настольный компьютер



Если все, для чего Вы собираетесь использовать компьютер — это серфить по интернету, смотреть видео и время от времени заниматься офисной работой, лучшее решение для Вас будет самым дешевым. Тем не менее, это, скорее всего, будет опять micro-ATX плата. В случае, если вы хотите ПК, который бы занимал мало места, тогда mini-ITX будет подходить идеально.

Вывод

Как всегда, предпочтения и требования разнятся от пользователя к пользователю, так что ни один из трех основных форматов материнской платы не будет идеальным выбором для каждого.

Итак, давайте подытожим.

ФорматПлюсыМинусы
ATX+ Большое количество слотов PCIe

+Поддержка нескольких GPU / нескольких карт

Большой размер

Как правило, дорогая



micro-ATX+ Наиболее сбалансированный из трех Может иметь слишком мало PCIe слотов для потребностей некоторых пользователей
mini-ITX+ Компактный

+ Позволяет уменьшить размер

— Ограниченная емкость ОЗУ и только один слот PCIe

Подойдет не каждая видеокарта



Как выбрать корпус для компьютера, советы по выбору и отзывы

Тип

В зависимости от расположения в пространстве компьютерные корпуса делятся на две основные группы:

Башня (tower) – наиболее популярный вид корпусов, в зависимости от размеров может быть:

  • miniTower – размеры составляют 152х432х432 мм. Такие модели довольно маленькие и не всегда способны вместить некоторые комплектующие. Подходят для недорогих и маломощных компьютеров за счет отсутствия эффективной системы охлаждения. Добавить новые комплектующие в такой корпус иногда невозможно.
  • midiTower – размеры составляют 172х432х490 мм. Наиболее популярный и востребованный вариант, как для домашних, так и для офисных компьютеров. Можно со временем устанавливать дополнительные комплектующие, или менять их на более мощные.
  • fullTower – размеры составляют 190х482х820 мм. В основном используется для установки серверных комплектующих и построения высокопроизводительных систем. Выделяются особо эффективной системой вентиляции, конструкцией корпуса.

Десктоп (desktop) – такие корпуса устанавливаются горизонтально. Обычно довольно компактны, хорошо смотрятся в интерьере офиса.

Выбирая тип корпуса необходимо определиться, какую роль будет выполнять компьютер и где он будет стоять. Если нужен офисный компьютер для работы с Интернетом и занимающий мало места – можно выбирать компактные корпуса. Если вам необходим мощный игровой ПК с последующими обновлениями комплектующих – то следует выделить для такого корпуса достаточно места в комнате.

  • Корпус midiTower
  • Корпус десктоп
  • Корпус miniTower

Форм-фактор

Одной из важнейших характеристик корпуса является форм-фактор. Другими словами – это тип материнской платы, которую можно установить в корпус.

Наиболее популярные форм-факторы:

  • ATX – наиболее популярный размер материнских плат, зачастую используется в персональных компьютерах. Платы АТХ имеют размеры 30.5×24.4 см
  • mATX – немного уменьшенный вариант АТХ, размеры – 24.4х24.4 см. Рекомендуются для офисных компьютеров, в которых не так важны слоты расширения, как компактность корпуса

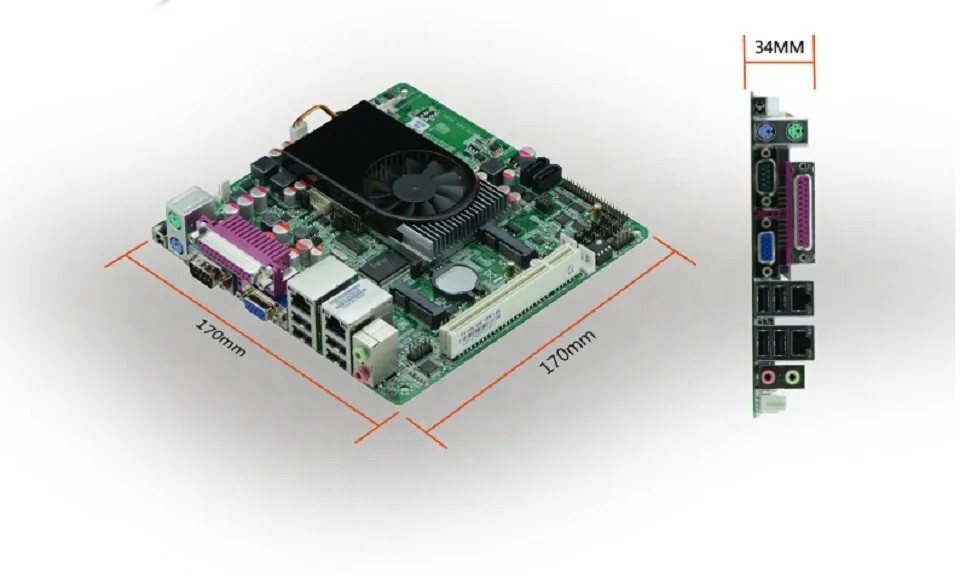

  • mini-ITX – самые маленькие материнские платы, размеры – 17х17 см. Электрически и механически совместимы с АТХ материнскими платами.

Качество сборки

Качество сборки – это один из самых важных показателей при выборе корпуса для компьютера. Качество сборки напрямую зависит от стоимости корпуса – чем дороже корпус, тем лучше он выполнен и тем лучшего качества металл выбран.

Используемые материалы:

  • алюминий – легко гнется, царапается, стоит дорого. Такие корпуса чаще всего имиджевые.
  • сталь – более надежна, защищает комплектующие, справляется с вибрациями. Стоит дешевле, чем алюминий. Однако, такие корпусы более тяжелые.

Также при выборе следует обратить внимание на то, что конструкция корпуса должна предусматривать свободный доступ ко всем компонентам, а сборка-разборка должна происходить просто.

На корпусе не должно быть острых кромок. Должна обеспечиваться необходимая жесткость креплений.

Вентиляция

Вентиляция должна давать наиболее оптимальное охлаждение компонентов. В идеале надо позаботиться, чтобы кулеры задували внутрь прохладный воздух снаружи, прогоняли его и выводили нагретым наружу. В основном такая вентиляция характерна для игровых компьютерных корпусов.

Рекомендуемый размер кулеров – 120-250 мм, их общее количество обуславливается конструкцией корпуса. Если вы выбираете корпус для игрового мощного компьютера – обратите внимание на возможность установки дополнительных кулеров.

Поскольку работая, система вентиляции загрязняется мелкими частичками пыли, желательно чтобы корпус имел противопылевые фильтры. Они позволяют избежать попаданию пыли в корпус.

Блок питания

В бюджетных моделях корпусов идет в комплекте, однако, обычно его мощности не хватает для всей системы.

Для работы с офисными приложениями достаточно выбрать блок питания с мощностью до 650 Вт. Если же компьютер в основном используется для игр, то следует смотреть блок питания, начиная с мощности 650 Вт и выше.

Наиболее мощные и качественные блоки питания следует приобретать отдельно.

Оснащение и дизайн

При выборе корпуса для компьютера важно обратить внимание на его оснащение, поскольку от этого зависит удобство его использование:

LCD-дисплей – отображает текущую информацию о комлектующих компьютера. Например, температуру внутри корпуса, скорость вращения вентиляторов и др.

Лицевая панель – может включать в себя порты USB 3.0 и eSATA, интерфейс FreWire для подключения мультимедийных устройств, карт-ридер, разъемы для подключения наушников/микрофона.

Безвинтовые крепления – в качественных корпусах комплектующие, типа винчестера, крепятся с помощью защелок или салазок. Это облегчает их съем и замену.

Число отсеков 3,5:

  • внешние – используются для подключения к компьютеру различных устройств, например, внешних карт-ридеров, ИК-портов. Как правило, двух отсеков достаточно.
  • внутренние – используются для подключения жестких дисков. Если не планируется подключать больше двух HDD, то достаточно 2-4 отсеков.

Число отсеков 5,25 – используются для подключения CD-приводов, дополнительных вентиляторов.

Дизайн компьютерных корпусов на сегодняшний день настолько велик, что можно подобрать внешний вид и для геймерского, и для строгого офисного компьютера.

Прозрачные вставки, подсветки кулеров, передней панели – все это делает корпус не только привлекательным внешне, а и очень удобным. Например, с прозрачными вставками легко увидеть, когда засоряется какая-то часть корпуса пылью.

Matx или atx что лучше – Тарифы на сотовую связь

#XL-ATX #Enhanced_E-ATX #E-ATX #SSI_CEB #ATX #microATX #FlexATX #Mini-DTX #Mini-ITX

ATX (Advanced Technology Extended) — созданный в 1995 году стандарт, описывающий геометрические размеры и , способы их сопряжения, а также геометрические и электрические параметры блоков питания, их способов подключения к материнским платам и взаимодействия с ними.

Наглядное сравнение размеров материнских плат популярных форматов семейства ATX:

Более полный перечень известных типоразмеров материнских плат:

Используемые или планируемые к использованию в компьютерах в настоящее время:

НазваниеРазмер платы(мм)Комментарии:
XL-ATX345 × 262
(325 × 244)
XL-ATX. Первым представителем этого форм-фактора стала материнская плата Gigabyte GA-890FXA-UD7, вышедшая 1 апреля 2010 года. Платы стандарта XL-ATX длиннее стандартных ATX плат и позволяют создать материнскую плату с возможностью установки до 10 плат расширения. Длина материнской платы не позволяет устанавливать ее в корпуса, расчитанные на ATX или E-ATX платы, поэтому необходимо выбирать специальные корпуса.
Enhanced E-ATX347 × 330Фирменное расширение E-ATX от SuperMicro. Плата шире(со стороны БП) стандартной EATX-платы на 32 мм, что требует соответствующего корпуса. Обычно этот формат обозначают просто как E-ATX(347 × 330)
E-ATX305 × 330Extended ATX. Наиболее популярный формат плат и корпусов для двухпроцессорных рабочих станций и серверов. Второе название SSI EEB
SSI CEB305 × 267Формат материнских плат для рабочих станций. Последнее время начали появляться платы данного формата для игровых компьютеров. Возможна установка плат данного формата в корпуса E-ATX
ATX305 × 244Наиболее популярный (вместе c MicroATX) формат материнских плат. На практике платы могут быть короче, вплоть до 305 × 170
microATX244 × 244Наиболее популярный (вместе c ATX) формат материнских плат. На практике платы могут быть короче, вплоть до 244 × 170
FlexATX229 × 191Уменьшенный вариант MicroATX, предложенный фирмой Intel
Mini-DTX203 × 170
Mini-ITX170 × 170

Другие форматы материнских плат, не имеющие полной совместимости с ATX.

Устаревшие или не нашедшие массового применения:

НазваниеРазмер платы (мм)Комментарии:
WTX356 × 425Workstation ATX — встречается, как, правило, только в brand-name четырёхпроцессорных платформах, как и близкий к нему SWTX
AT350 × 305Оригинальные форматы материнских плат для персональных компьютеров, предложенные компанией IBM и доминировавшие на рынке до конца 90-х годов XX века. Как правило, большинство плат формата Baby-AT можно установить в ATX корпус.
Baby-AT330 × 216DTX244 × 203Уменьшенные варианты MicroATX, предложенные фирмой AMD.
NLX254 × 228Оригинальные «фирменные» стандарты крупных производителей ПК. Были полностью вытеснены MicroATX.
LPX330 × 229
BTX325 × 266Формат, который разрабатывался как замена ATX, но так ей и не стал.
microBTX264 × 267
Nano-ITX120 × 120Уменьшенные варианты MicroATX, предложенные фирмой VIA.
Pico-ITX100 × 72
mobile-ITX60 × 60Формат сверхкомпактных материнских плат для мобильных и встраиваемых компьютеров, также предложен VIA

Используемые в промышленном и встраиваемом оборудовании:
