пошаговый алгоритм подключения и настройки Wi-Fi

Виталий Леонидович Черкасов

Системный администратор, инженер компьютерных систем.

Задать вопрос

Тайваньская компания Д-Линк производит длинную линейку маршрутизаторов. Настройка роутера D-Link может вызвать трудности у неопытного пользователя. Несмотря на разнообразие устройств, их наладка проводится по одной и той же схеме. Сначала нужно подключить маршрутизатор к интернету, а потом установить Wi-Fi соединение. Расскажем, как самостоятельно настроить вайфай роутер D-Link.

Содержание

1. Особенности роутеров
2. Подготовка
3. Подключение
4. По витой паре
5. Телефонный кабель
6. USB модем
7. Вход в админ панель
8. Быстрая настройка
9. Ручная настройка
10. Параметры Wi-Fi
11. Настройка IPTV
12. Смена пароля администратора
13. Обновление прошивки
14. Сброс настроек
15. Возможные проблемы

Особенности роутеров

Марка D-Link довольно популярна. Пользователи отмечают три качества, которые им нравятся:

1. Разнообразие продукции. Компания выпускает как недорогие бюджетные устройства (например, D-Link DIR 615) и роутеры средней ценовой категории (D-Link DIR-842), так и высокопроизводительные профессиональные гаджеты (D-link DIR-882). По этому показателю D-Link может сравниться с другим популярным производителем — TP-Link.
2. Фирма Д-Линк использует в своих устройствах удобный и понятный интерфейс, который несложно освоить даже начинающему. Но при этом маршрутизатор обладает большими функциональными возможностями.
3. Маршрутизаторы надежны и могут прослужить достаточно долго.



Подготовка

Сначала нужно выбрать место, в котором будет установлен роутер D-Link. Для большой квартиры лучше всего выбрать место в центре, чтобы расстояние от него до других подключаемых гаджетов не было слишком большим.

Не рекомендуется располагать роутер возле устройств, которые являются источниками радиопомех, например, микроволновки.

Понадобится компьютер с установленным веб-браузером, сетевой кабель для соединения роутера и ПК. Обычно в комплекте с маршрутизатором идет небольшой патч-корд.

Также нужно проверить, настроена ли на компьютере служба DHCP.

Читайте подробную статью о том, что такое DHCP-сервер.

Алгоритм:

1. Нажимаем на значок интернета в нижнем правом углу правой кнопкой мыши и выбираем пункт «Открыть Параметры сети и интернет».
2. Выбираем пункт «Настройка параметров адаптера».
3. Открываем «Свойства» нужного адаптера нажатием правой кнопки мыши. Включаем, если он отключен.
4. Выбираем пункт «IP версии 4» и открываем его «Свойства».
5. IP-адрес и DNS должны выдаваться автоматом.

Прежде чем приступить к настройке маршрутизатора D-Link, нужно ознакомиться с вашей моделью гаджета.

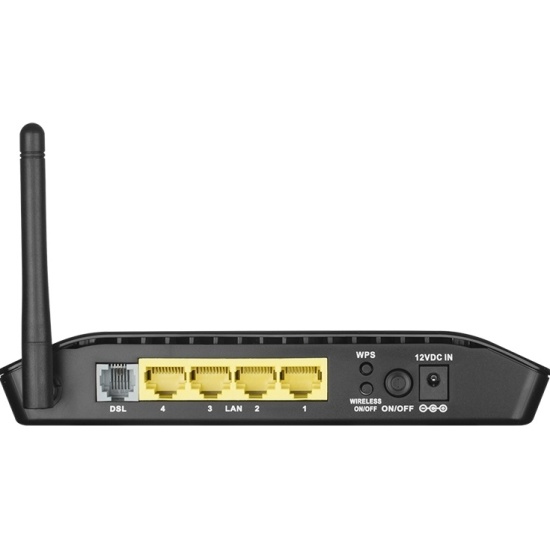

Для подключения интернет-кабеля существуют два типа разъемов:

1. В роутерах D-Link DIR это порт WAN. К порту WAN подключается обычный сетевой кабель (витая пара) идущий от провайдера. Обычно такой разъем окрашен в другой цвет и расположен рядом с разъемами LAN, которые сделаны по стандарту RJ45. Различие между ними заключается в следующем: WAN нужен для получения интернета, а LAN для устройств локальной (домашней) сети.
2. В DSL маршрутизаторах имеется встроенный модем и гнездо для подключения телефонного провода. Если интернет подключен по телефону, то нужно использовать DSL роутеры. В комплекте с этими маршрутизаторами иногда идет сплиттер, который отделяет телефонную линию от интернета. Ко многим DSL устройствам можно подключить и витую пару стандарта RJ45. Для этого нужно настроить один из разъемов LAN.

Подключение

Подключение роутера к интернету можно выполнить тремя способами: по витой паре, через телефонную линию и по USB модему. Как именно нужно подключить роутер D-Link, зависит от оборудования провайдера. Рассмотрим подробно каждый из способов.

По витой паре

Если на маршрутизаторе есть порт WAN, то подключите к нему сетевой кабель, идущий от поставщика интернета. Если у вас DSL роутер, подключите витую пару к любому из разъемов LAN, и запомните номер порта, он понадобится при настройке. Настроить интернет в таком случае получится только в том случае, если маршрутизатор поддерживает перенастройку назначения портов. В некоторых случаях нужно будет перепрошить девайс.

Телефонный кабель

Существует два варианта подключения маршрутизатора D-Link к телефонной линии со стационарным телефоном и без него. Если телефон использоваться не будет, то можно подключить один конец телефонного кабеля к роутеру, а другой к телефонной линии. Чтобы интернет не мешал пользоваться телефоном, нужно подключить сплиттер к телефонной розетке, а потом подключить к нему стационарный телефон и точку доступа.

USB модем

Подключить к роутеру можно только совместимую модель USB модема.

Для этого нужно:

• вставить в USB модем SIM карту;
• подключить модем к соответствующему порту роутера;
• подключить роутер к компьютеру, если будет использоваться проводной интернет;
• включить маршрутизатор и ПК.

После загрузки ПК и маршрутизатора начнется настройка USB модема.

Вход в админ панель

Чтобы начать настраивать роутер Д-Линк, нужно сначала подключить его к компьютеру при помощи сетевого кабеля. Один конец которого подключается к компьютеру, а второй к любому из разъемов LAN.

Чтобы зайти в настройки роутера D-Link, нужно в адресной строке браузера ввести IP адрес роутера для входа, а когда появится диалоговое окно, ввести имя и пароль администратора. Все необходимые данные можно найти на наклейке, расположенной на нижней панели.

Если страница с административной панелью не загрузилась, то причиной может быть старая версия браузера или в том, что веб-обозреватель не поддерживает JavaScript.

После успешного входа некоторые модели маршрутизатора предложат сменить пароль к панели настроек.

Также после входа в настройки Wi-Fi роутера D-Link можно сменить язык. Для этого нужно кликнуть по меню System, расположенном в верхней части экрана слева, и выбрать нужный.

Быстрая настройка

Настроить роутер D-Link можно двумя способами: с помощью Click`n`Connect (быстрая настройка) или вручную. Для начала рассмотрим мастер быстрой настройки.

Чтобы запустить мастер Click`n`Connect нужно:

• В левом меню выбрать строку «Начало», а потом «Click`n`Connect».
• Если маршрутизатор поддерживает работу с 3G/4G USB модемами, то в следующем окне необходимо выбрать страну и название провайдера. Если вы используете проводное соединение, то ничего не требуется менять, в строке «Провайдер» должно стоять значение «Вручную».
• После нажатия кнопки «Далее» откроется новое окно, в котором нужно выбрать протокол соединения. Эту информацию, как и всю остальную, касающуюся подключения к интернету, можно узнать в договоре с провайдером.
• В зависимости от того, какой тип соединения вы выбрали, в следующем окне необходимо ввести параметры подключения. Например, если вы выбрали PPPoE, потребуется ввести имя пользователя и пароль, которые назначит вам провайдер.
• После этого нужно проверить все параметры настраиваемого подключения, и если все нормально, нажать кнопку «Применить».
• Будет проведена проверка соединения. Адрес проверочного сайта можно изменить вручную.
• Некоторые модели маршрутизаторов D-Link могут работать с приложением DNS от компании Yandex. Этот сервис поможет вам избежать хакерских атак.
• Начинается настройка Wi-Fi D-Link. В новом окне необходимо выбрать строку «Точка доступа» и нажать «Далее».
• Теперь потребуется ввести имя беспроводной сети, вы можете придумать любое.
• Появится окно, в котором необходимо выбрать режим подключения (рекомендуется выбрать «Защищенная сеть»), и в следующей строке ввести ключ безопасности (пароль), после чего можно нажать кнопку «Далее».
• Если ваша точка доступа поддерживает два диапазона Wi-Fi — 2,4 и 5 ГГц — то в следующих двух диалоговых окнах вам нужно будет ввести те же сведения, что и для сети 2,4 ГГц, то есть SSID и пароль.
• В следующем окне поставьте отметку возле пункта «Не настраивать гостевую сеть».
• Теперь нужно проверить сделанные настройки и нажать кнопку «Применить».
• И в последнем окне быстрых настроек нужно выбрать IPTV порт, к которому вы планируете подключить ТВ-приставку. Если вы не будете использовать IPTV, нажмите «Пропустить».

На этом быстрая настройка с помощью функции «Click’n’Connect» закончена.

Ручная настройка

Кроме быстрой настройки, существует также ручная, которая позволяет настроить больше параметров. В этом режиме настраивается локальная сеть (LAN), подключение к интернету. На некоторых моделях роутера также доступна настройка соединения через 3G модем.

В первую очередь нужно настроить локальную сеть. Для этого в левом меню выбираем строку «Сеть» и открываем настройки «LAN». Здесь нужно убедиться, что режим DHCP сервера разрешен. Можно также изменить диапазон раздаваемых IP-адресов и время, на которое они выдаются. Другие настройки лучше оставить без изменений.

После этого можно приступать к настройке интернет соединения.

Пошаговый алгоритм:

• Выберите в левом меню пункт «Сеть», потом строку «WAN».
• Укажите провайдера и тип соединения. Если вашего поставщика интернета нет в списке, оставьте в поле «Провайдер» значение по умолчанию («Вручную»).
• Если в пункте режим подключения вы выбрали PPPoE, то в новом окне браузера можно изменить имя соединения и интерфейс. В разделе «PPP» требуется ввести имя пользователя и пароль, которые назначил вам поставщик интернет.
• После ввода всех данных нажмите кнопку «Применить», чтобы завершить настройку параметров подключения.

Если маршрутизатор поддерживает 3G модемы, то чтобы настроить такое подключение нужно:

• Зайти в раздел меню «3G/LTE-модем» и в разделе «Параметры» поставить галочку в строке «Автоматическое создание LTE/3G соединения».
• В пункте «PIN» «Управление PIN-кодом» можно установить аутентификацию подключения по PIN-коду. Для этого нужно ввести код и нажать кнопку «Включить запрос PIN-кода». После этого при каждом подключении нужно будет вводить код.

Некоторые модели маршрутизаторов D-Link могут работать с протоколом DDNS, который используется для автоматического обновления информации о доменном имени на DNS сервере. Она может применяться для доступа к настройкам роутера через интернет, доступа к системе видеонаблюдения и в других случаях, когда необходим статический IP адрес.

Чтобы настроить протокол динамического DNS, нужно зарегистрироваться на одном из сайтов, предоставляющих бесплатные услуги по подключению DDNS.

Список провайдеров DDNS, поддерживаемых вашей моделью роутера, можно найти, зайдя в меню «Дополнительно» и перейдя в раздел «DDNS». Здесь в выпадающем меню «DDNS-сервис» можно найти перечень компаний, предоставляющих данные услуги. Перейдя на один из сайтов из этого списка, нужно зарегистрироваться. После регистрации вы получите имя пользователя и пароль, которые необходимо ввести в окне «DDNS».

После этого в пункте «Маршрутизация» нажмите кнопку «Добавить» и укажите IP-адрес, для которого устанавливается статическая маршрутизация.

Параметры Wi-Fi

Чтобы настроить беспроводную сеть маршрутизатора, нужно:

• В меню «Wi-Fi» выбрать пункт «Основные настройки». Если у вас два рабочих частотных диапазона 2,4 и 5 ГГц, выберите нужный. В открывшемся окне нужно поставить галочку в строке «Включить беспроводное соединение», задать SSID имя сети, выбрать страну. Можно также задать максимальное количество подключаемых клиентов и ограничить скорость соединения.
• Зайдите в «Настройки безопасности», выберите тип сетевой идентификации (рекомендуется использовать WPA2-PSK как самый надежный на данный момент) и задать пароль.
• В окне «WPS» можно настроить работу данной функции, здесь нужно поставить галочку в строке «Включить WPS» нажать кнопку «Применить».

Рекомендуем включать функцию WPS только если она будет использоваться. С помощью этой функции соседи могут взломать вашу сеть.

Настройка IPTV

Настройка IPTV производится в следующем порядке:

• Перейдите в пункт меню «Дополнительно», раздел «VLAN» и открыть профиль «LAN».
• В открывшемся окне требуется снять галочку с порта, на который планируется подключить телевизор. Можно отметить несколько портов, если имеется несколько TV приставок.
• После того как вы нажмете «Сохранить», вы вернетесь к первоначальному окну «Дополнительно/VLAN», здесь нужно нажать кнопку «Добавить» в правом нижнем углу.
• В результате загрузится окно, в котором необходимо ввести следующие данные: имя, тип (прозрачный), VLAN ID (значение этого параметра необходимо узнать у провайдера), тегированный порт (выбираем WAN) и ставим галочку в строке «Нетегированный порт».

В результате в окне «Дополнительно/VLAN» должен появиться новый профиль.

Смена пароля администратора

После того, как были выполнены все основные настройки, для безопасности следует сменить пароль на вход в режим настроек. Для этого нужно открыть раздел «Система» пункт «Пароль администратора». В новом окне требуется два раза ввести новый пароль и щелкнуть по кнопке «Применить».

Обновление прошивки

Скачайте файл прошивки с официального сайта на свой компьютер. Чтобы обновить прошивку, нужно зайти в меню «Система» и выбрать пункт «Обновление ПО». Для обновления программного обеспечения маршрутизатора щелкните по кнопке «Обзор» в разделе «Локальное обновление». После этого выберите файл с прошивкой и нажмите «Обновить».

Если интернет на роутере уже настроен, можно обновить ПО по сети, не загружая файл на свой компьютер. Для этого нажмите кнопку «Проверить обновления».

Если новое программное обеспечение уже вышло, то появится диалоговое окно, из которого вы можете узнать версию прошивки. Чтобы его установить, требуется нажать «Ок».

Сброс настроек

Сбросить настройки маршрутизатора D-Link можно двумя способами: при помощи кнопки «Reset» и из административной панели. Эта процедура может потребоваться, если вы забыли пароль для входа в настройки, или если гаджет начал работать с ошибками.

Чтобы сбросить состояние роутера до заводского, нужно перевернуть его и найти кнопку «Reset», нажать на нее тонким предметом и подождать 10 сек. В результате маршрутизатор перезагрузится с заводскими настройками, прежние установки будут забыты.

Чтобы вернуться к заводским настройкам, с помощью веб интерфейса нужно зайти в меню «Система» и выбрать «Конфигурация». После этого щелкнуть по строке «Заводские настройки» и подождать, пока не произойдет установка параметров по умолчанию.

Возможные проблемы

При правильной настройке никаких проблем возникнуть не должно. Поэтому, если что-то не работает, нужно в первую очередь проверить, все ли правильно настроено в Windows.

Возможно ваш интернет провайдер использует привязку по MAC адресу. В этом случае нужно позвонить в тех поддержку провайдера и сменить адрес.

Если все в порядке, попробуйте сбросить параметры маршрутизатора до заводских, и после этого перенастроить все заново. Если после этого проблема не ушла, обновите прошивку. Если даже перепрошивка не помогла, значит проблема в самом гаджете или на стороне провайдера. Звонок в тех поддержку скорее всего решит проблему.

Кабельный модем D-link DCM-202 для подключения интернет

Индикаторы

Power – Индикатор сигнализирующий о том что модем включен

DS – Индикатор прямого канала, отвечает за получение данных

US – Индикатор обратного канала, отвечает за отправку данных

Online – Индикатор сигнализирующий об индексации модема в сети

Link/Act – Индикатор который показывает связь компьютера с модемом

Порты

Lan Port – порт для подключения модема к компьютеру по средствам витой пары

USB Port – Порт подключения модема к компьютеру по средствам USB кабеля

Cable – Подключение коаксиального кабеля к модему

DС Power  – Питание модема

Кнопки

Reset – сброс настроек на заводские параметры



Состояние индикаторов

Состояние светодиодных индикаторов
Power	DS	US	Online	Link/Act	Состояние модема
off	off	off	off	off	Модем выключен
blink	off	off	off	off	Первоначальная загрузка и тест
on	blink	off	off	off	Поиск кабельной сети
on	on	blink	off	off	Проверка обратного канала
on	on	on	blink	off	Получение конфигурации и настройка параметров
on	on	on	on	blink/on	Связь с компьютером



On – включен. Off – выключен. Blink – мигает



Технические характеристики

Стандарты

• Совместим с DOCSIS 2.0
• Совместим с DOCSIS 1.1
• Совместим с DOCSIS 1.0

Подключение

• 1 порт 10/100 Fast Ethernet (с поддержкой Auto MDI/MDI-X)
• 1 порт USB
• 1 коаксиальный разъем CATV, «мама»

Поддерживаемые ОС

• Windows 98SE/Me/XP/2000 (USB и Ethernet)
• Windows Vista/Win7/Win8 (только Ethernet)
• Mac OS (только Ethernet)
• Unix/Linux (только Ethernet)

Питание

• Питание на входе: 5В, 1,2А через адаптер питания
• Потребляемая мощность: 5Вт (режим ожидания), 6Вт (рабочий режим)

Рабочая температура

  От  0° до 40° C

Температура хранения

  От  -20° до 60° C

Влажность при эксплуатации

  от 0% до 90% (без конденсации)

Размеры

109 х 90 х 32 мм

Вес

162 г.

Комплектация

модем, блок питания, USB-кабель, Ethernet-кабель, инструкция, упаковка.



DSL-520B Модем ADSL2+ | D-Link

• Обзор
• Технические характеристики

Модем ADSL2+
DSL-520B

Недорогой высокопроизводительный маршрутизатор, идеально подходящий для вашего дома.

Модем ADSL2+ (DSL-520B) поддерживает высокую скорость загрузки, качество обслуживания (QoS) и встроенный брандмауэр, обеспечивающий все необходимое, необходимое дома или в небольшом офисе для установления высокоскоростной удаленной связи с Интернетом.

• Доступный высокопроизводительный модем
• Встроенный брандмауэр
• Качество обслуживания для бесперебойного трафика
• Обеспечивает высокоскоростной Интернет

---

Модем ADSL2+ (DSL-520B) поддерживает высокую скорость загрузки, качество обслуживания (QoS) и встроенный брандмауэр, обеспечивающий все необходимое, необходимое дома или в небольшом офисе для установления высокоскоростного удаленного подключения к Интернету.

.

• Доступный высокопроизводительный модем
• Встроенный брандмауэр
• Качество обслуживания для бесперебойного трафика
• Обеспечивает высокоскоростной Интернет

Акции

Скорость беспроводной связи	нет данных
Антенна	нет данных
Wi-Fi (2,4 ГГц)	нет данных
Wi-Fi (5 ГГц)	нет данных
ЛВС	нет данных
USB	—
VoIP	нет данных
АВТОЗОНИРОВАНИЕ	нет данных
Продукт	АДСЛ

Зачем вам это

Сидеть в интернете

Работа в Интернете, проверка электронной почты и онлайн-чат

Простая настройка

Технический опыт не требуется!

Порт Ethernet

Подключите компьютер к порту Ethernet

Идеальное подключение к Интернету для ваших домов

Модем ADSL2+ (DSL-520B) — это недорогой высокопроизводительный модем, идеально подходящий для дома или небольшого офиса. Этот модем поддерживает высокую скорость загрузки, качество обслуживания (QoS) и встроенный брандмауэр, обеспечивающий все необходимое, необходимое дома или в небольшом офисе для установления безопасного и высокоскоростного удаленного соединения с внешним миром.

Что делает этот продукт

Этот модем ADSL2+ подключается к Интернету с помощью встроенного высокоскоростного интерфейса ADSL2+ и позволяет нескольким компьютерам совместно использовать высокоскоростное подключение к Интернету. Он также работает как маршрутизатор с QoS для бесперебойной онлайн-игры, голосовой связи и загрузки фотографий, файлов, музыки и видео через Интернет.

Качество обслуживания для бесперебойного трафика

Качество обслуживания (QoS) поддерживает несколько очередей с приоритетом, что позволяет группе домашних пользователей пользоваться преимуществами бесперебойного сетевого подключения входящих и исходящих данных, не беспокоясь о перегрузке трафика.

Поддержка QoS этого модема позволяет пользователям наслаждаться высокой передачей ADSL для таких приложений, как VoIP, потоковое мультимедиа и онлайн-игры.

DSL-2740U Беспроводной маршрутизатор N 300 ADSL2+

• Обзор
• Технические характеристики

Беспроводной маршрутизатор N 300 ADSL2+
DSL-2740U

Универсальный высокопроизводительный модем и маршрутизатор для дома и небольшого офиса.

• Встроенный модем ADSL2/2+

• 802.11n Wi-Fi

• 4 порта коммутатора Ethernet

• WPA/WPA2 и WEP

• Проверка пакетов с отслеживанием состояния (SPI)

• Качество обслуживания (QoS)
• Поддерживает скорость загрузки до 24 Мбит/с

---

• Встроенный модем ADSL2/2+

• 802.11n Wi-Fi

• 4 порта коммутатора Ethernet

• WPA/WPA2 и WEP

• Проверка пакетов с отслеживанием состояния (SPI)

• Качество обслуживания (QoS)
• Поддерживает скорость загрузки до 24 Мбит/с

Акции

Продукт	Маршрут беспроводной сети N 300 ADSL2+
Скорость беспроводной связи	N300
ЛВС	4 х ФЭ
Антенна	2,4G: внешний / 5 дБи*2
Wi-Fi (2,4 ГГц)	2х2 11н

Идеальное беспроводное соединение

DSL-2740U обеспечивает скорость беспроводной связи до 4 раз выше, чем 802.

11g1. Добейтесь максимальной производительности беспроводной сети, подключив ее к компьютерам, оснащенным беспроводными интерфейсами N, и оставайтесь на связи практически из любого места дома и в офисе. Его также можно использовать с беспроводными сетями 802.11g и 802.11b для значительного улучшения приема.

Безопасное соединение

Функции безопасности DSL-2740U предотвращают несанкционированный доступ к домашней и офисной сети с беспроводных устройств или из Интернета. SPI проверяет содержимое входящих пакетов, прежде чем они будут разрешены, а ведение журнала хакеров помогает защитить вашу сеть от атак типа «отказ в обслуживании» (DoS). Для обеспечения качества обслуживания (QoS) маршрутизатор поддерживает приоритетные очереди, позволяющие группе домашних или офисных пользователей пользоваться преимуществами бесперебойного сетевого подключения, не беспокоясь о перегрузке трафика. Кроме того, он поддерживает WPA/WPA2 и WEP для гибкой защиты доступа пользователей и методов шифрования данных, а встроенная кнопка WPS позволяет легко установить безопасное беспроводное соединение.
