1. МОНТАЖ АБОНЕНТСКИХ ЛИНИЙ (ИНСТАЛЛЯТОР)
Учебный центр Тамбовского филиала ПАО «Ростелеком»1. Предоставление услуг по
технологии Fiber to the… (FTTx)
Тамбовский филиал
Учебный центр
3. Разновидности технологии FTTx
1. Предоставление услуг по технологии Fiber to the … (FTTx)Разновидности технологии FTTx
Тамбовский филиал
Учебный центр
3
4.
Схема подключения абонента в многоквартирном жилом доме1. Предоставление услуг по технологии Fiber to the … (FTTx)Схема подключения абонента
в многоквартирном жилом доме
КРТ
Тамбовский филиал
Учебный центр
4
5. Домовые ШТК
1. Предоставление услуг по технологии Fiber to the … (FTTx)Домовые ШТК
Тамбовский филиал
Учебный центр
5
6. Патч-панель
1. Предоставление услуг по технологии Fiber to the … (FTTx)Патч-панель
Тамбовский филиал
Учебный центр
6
7. Кабели
1. Предоставление услуг по технологии Fiber to the … (FTTx)Кабели
(полоса
CAT1
частот
0,1
МГц)
— CAT2 (полоса частот 1 МГц) — 2
CAT5e (полоса частот 125 МГц) —
телефонный кабель, всего одна пара (в пары проводников, поддерживал
4-парный кабель,
России
усовершенствованная категория 5.
применяется
Используется
только
голоса
данных
или
аналогового модема.
кабель
для
при
ТРП).
передачу данных на скоростях до 4передачи Мбит/с, встречается в телефонных
помощи сетях.
Скорость передач данных
до 100Мбит/с. при использовании 2
пар и до 1000 Мбит/с при
использовании 4 пар.
Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей.
Тамбовский филиал
Учебный центр
7
8. Кабели CAT5e
1. Предоставление услуг по технологии Fiber to the … (FTTx)Кабели CAT5e
Кабель применяемый в локальных вычислительных сетях
Неэкранированная
витая пара UTP
(Unshielded twisted pair)
Фольгированная витая
пара FTP
(Foiled twisted pair),
также известна как
F/UTP)
Экранированная витая
пара STP
(Shielded twisted pair)
Фольгированная
экранированная витая
пара S/FTP
(Screened Foiled twisted
pair)
Тамбовский филиал
Учебный центр
8
9. Ручной инструмент
1. Предоставление услуг по технологии Fiber to the … (FTTx)Ручной инструмент
Нож lsa-plus
Кримпер
Тамбовский филиал
Учебный центр
9
10.
Обжимка кабеля1. Предоставление услуг по технологии Fiber to the … (FTTx)Обжимка кабеля
Схема обжима 4-х парного кабеля:
Схема обжима 2-х парного кабеля
(цвет пар может быть разным в зависимости от производителя кабеля):
Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте
схему Gigabit Crossover:
Тамбовский филиал
Учебный центр
10
11. Схема предоставления услуг по технологии Ethernet (FTTB)
1. Предоставление услуг по технологии Fiber to the … (FTTx)Схема предоставления услуг по технологии
Ethernet (FTTB)
Тамбовский филиал
Учебный центр
11
12. Абонентское оборудование сетей FTTx
1. Предоставление услуг по технологии Fiber to the … (FTTx)Абонентское оборудование сетей FTTx
Fast 2804 v.7 rev.1
DIR-620/S/G1
DIR-620/S/C1
DIR-620/B/D1
Тамбовский филиал
Учебный центр
12
13. 2. Развертывание сети FTTH на базе технологии GPON
Тамбовский филиалУчебный центр
13
14.
Обобщенная схема услуг Triple play2. Развертывание сети FTTH на базе технологии GPONОбобщенная схема услуг Triple play
Оптоволокно
Wi-Fi
Wi-Fi
Wi-Fi
Тамбовский филиал
Учебный центр
14
15. Развертывание сетей FTTH на базе технологии xPON
2. Развертывание сети FTTH на базе технологии GPONРазвертывание сетей FTTH на базе технологии
xPON
Сеть PON – это пассивная оптическая
сеть, которая использует пассивные
оптические разветвители (сплиттеры)
и оптические волновые
мультиплексоры для концентрации
абонентского трафика с
множественным подключением
абонентов к одному волокну.
Система PON позволяет существенно
снизить число оптических портов в
узле доступа оператора и
использовать кабельную систему с
оптическими кабелями малой
жильности.
В то же время технология PON дает
возможность мультисервисного
абонентского подключения (Triple Play)
с гарантией качества сервисов.
Тамбовский филиал
Учебный центр
15
16. Принцип действия
2. Развертывание сети FTTH на базе технологии GPONПринцип действия
Прямой поток на уровне оптических сигналов, является широковещательным. Каждый абонентский узел ONU , читая
адресные поля, выделяет из этого общего потока предназначенную только ему часть информации. Фактически, мы
имеем дело с распределенным демультиплексором.
Все абонентские узлы ONU ведут передачу в обратном потоке на одной и той же длине волны, используя концепцию
множественного доступа с временным разделением TDMA (time division multiple access). Для того, чтобы исключить
возможность пересечения сигналов от разных ONU , для каждого из них устанавливается свое индивидуальное
расписание по передаче данных c учетом поправки на задержку, связанную с удалением данного ONU от OLT. Эту
задачу решает протокол TDMA MAC.
Тамбовский филиал
Учебный центр
16
17. Схема централизованного деления сигнала
2.
Развертывание сети FTTH на базе технологии GPONСхема централизованного деления сигнала
Тамбовский филиал
Учебный центр
17
18. Схема каскадного деления сигнала
2. Развертывание сети FTTH на базе технологии GPONСхема каскадного деления сигнала
Тамбовский филиал
Учебный центр
18
19. Коттеджный поселок – способы прокладки кабеля
2. Развертывание сети FTTH на базе технологии GPONКоттеджный поселок –
способы прокладки кабеля
Тамбовский филиал
Учебный центр
19

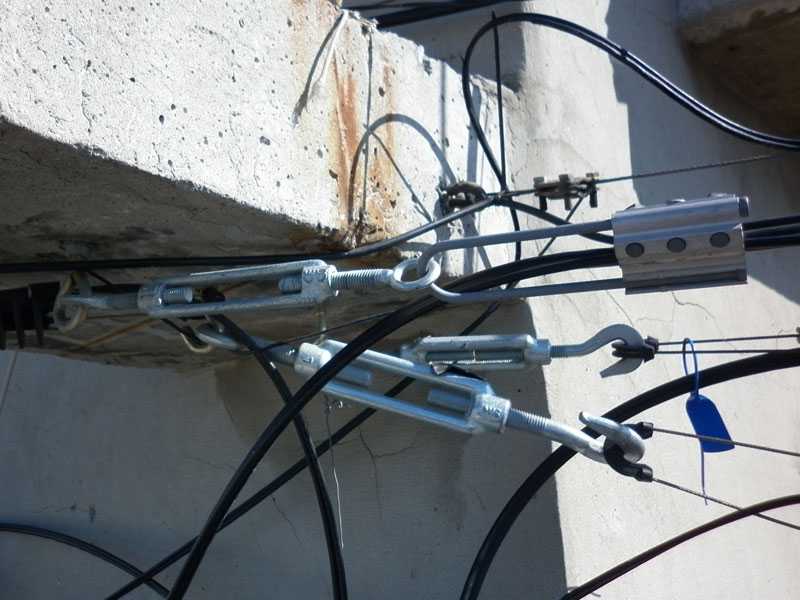

20. Коттеджный поселок – воздушная прокладка кабеля
2. Предоставление услуг по технологии Fiber to the … (FTTx)Коттеджный поселок –
воздушная прокладка кабеля
ШКОН-Р
Узел связи
ШКОН-ММ
ШКОН-У
МТОК-Л6
ШКОС-2В-1U
ШКОС-М
Устанавливаются в
служебных помещениях
(гараж)
ШКОС-С
Разветвитель
РОС-32
Тамбовский филиал
Учебный центр
20
21. СПЛИТТЕР
2. Развертывание сети FTTH на базе технологии GPONСПЛИТТЕР
Тамбовский филиал
Учебный центр
21
22.
DROP-кабели и абонентская проводка2. Развертывание сети FTTH на базе технологии GPONDROP-кабели и абонентская проводка
Drop-кабель, он же абонентский кабель,
разработан для решения задач коммутации
в сетях FTTH, где необходимо иметь
минимальный диаметр оболочки кабеля
абонентской разводки, а также размер
коннектора, и при этом обеспечить надёжную
защиту от механических и климатических
воздействий.
Прокладывается от этажной распределительной
коробки в квартиру абонента, а в коробке
сращивается с RISER кабелем механическими
соединителями Fibrlok или сваркой.
«Бабочка» (Инкаб)
Для Drop-кабеля используется оптическое
волокно G.657, обеспечивающее минимальный
радиус изгиба.
Тамбовский филиал
Учебный центр
22
23. Абонентские шнуры
2. Развертывание сети FTTH на базе технологии GPONАбонентские шнуры
Пигтейл
Патч-корд
Тамбовский филиал
Учебный центр
23
24. Абонентская розетка ШКОН-ПА-1
2.
Развертывание сети FTTH на базе технологии GPONАбонентская розетка ШКОН-ПА-1
Один оптический порт
Возможность выкладки
запаса кабеля
Место для установки
механического сплайса
или КДЗС
Внешний вид приближен к
стандартным бытовым
электроустановочным
изделиям
Тамбовский филиал
Учебный центр
24
25. Оптические соединители (коннекторы)
2. Развертывание сети FTTH на базе технологии GPONОптические соединители (коннекторы)
Тамбовский филиал
Учебный центр
25
26. (ONT) Huawei HG8245
2. Развертывание сетей FTTH на базе технологии xPON(ONT) Huawei HG8245
Адрес веб-интерфейса 192.168.100.1
Порт: 2POTS+4GE+1USB+WiFi.
Plug-and-play (PnP): Услуги Интернет и IPTV могут быть запущены в NMS
одним щелчком мыши, их конфигурирация на сайте не требуется.
Дистанционная диагностика: Дистанционный поиск неисправностей
реализуется с помощью тестирования портов POTS по линейному шлейфу
Высокоскоростная маршрутизация: Маршрутизация
на линейной скорости GE в сценарии с мостовыми соединениями
Тамбовский филиал
Учебный центр
26
27.
Городская сеть FTTH (PON)2. Развертывание сети FTTH на базе технологии GPONГородская сеть FTTH (PON)
Городская сеть FTTH (PON)
Разводка в подъезде
этажные коробки ШКОН-ММ (сварка)
подключение абонентов
патчкордами с волокном G.657A
абонентские розетки с адаптером
SC/APC
антивандальный шкаф с
разветвителями PLC в подвале или
тех. этаже
Тамбовский филиал
Учебный центр
27
28. Городская сеть FTTH (PON)
2. Развертывание сети FTTH на базе технологии GPONГородская сеть FTTH (PON)
ШКОН-П-8
ШКОН-П-16
Максимальное количество оптических портов
8
16
Максимальное количество вводимых кабелей
4 или 2 транзитный
4 или 2 транзитных
174х346х70
174х346х90
Габариты корпуса, мм
Тамбовский филиал
Учебный центр
28
Вопросы & Ответы
Учебный центр
29
English Русский Правила
Исполнительная на строительство сети GPON
Перечень содержимого исполнительной по объекту: «Строительство GPON».
1 Технические данные и особенности конструкции проложенного волоконно-оптического кабеля скачать.
Здесь необходимо приложить поперечный разрез ВОК и отразить из каких элементов он состоит, цветовую кодировку модулей и оптических волокон кабеля.
Паспорта на оптический кабель можно скачать здесь.
2 Схема прокладки кабеля скачать.
Содержит полный путь кабеля от АТС (точка А) до какого-либо объекта (точка Б). На ней, к примеру, необходимо отобразить все пролёты кабельной канализации с указанием общего числа каналов и с указанием того канала в котором собственно и проложен новый ВОК. Точка А и точка Б должны быть однозначно подписаны (указан географический адрес, этажность, число подъездов, число квартир), в них должно быть кратко отражено устанавливаемое оборудование (тип оптического шкафа, тип и количество сплиттеров), на линии показывают вновь монтируемые сооружения связи (например опоры связи, кабельная канализация), муфты. Для ориентации на местности желательно схематично нанести направления улиц с названиями и перекрёстки.
Возможно вас заинтересует: «Обнаружение дефектов внутридомового кабеля»
3 Схема распределения (расшивки) оптических волокон (далее ОВ) скачать.
Содержит полный путь оптического волокна в кабеле от точки А до точки Б, марку и оптическую длину кабеля.
4 Монтажная схема элементарных кабельных участков с указанием меток на кабеле скачать.
Схематично, в упрощённом виде отображает участки проложенного кабеля, с указанием меток на оболочке ВОК и физической длины ВОК.
5 Монтажная схема элементарных кабельных участков с указанием типов кабеля и оптических длин скачать.
Схематично, в упрощённом виде отображает участки проложенного кабеля, с указанием типа проложенного ВОК и оптической длины ВОК.
Возможно вас заинтересует: «Как обнаружить неисправность в линейном оптическом тракте PON»
6 Протокол измерения затухания ОВ смонтированных кабелей на участках регенерации скачать.
Содержит информацию о типе, заводском номере рефлектометра и его установочные параметры.
Номера портов на кроссе в точке А и точке Б соответственно. Измеренные значения километрического и суммарного затухания в направлении А-Б и Б-А заносят в специальную таблицу.
7 Фасад кросса скачать.
Фасады оптических кроссов можно скачать здесь.
На фасаде необходимо отобразить привязку точки А с точкой Б (например указать что порт №1 (на стороне А) приходит в порт №10 в точке Б).
8 Протокол монтажа оптического кросса скачать.
Содержит информацию о типе, заводском номере рефлектометра и его установочные параметры. Измеренные значения километрического и суммарного затухания в направлении А-Б и Б-А заносят в специальную таблицу.
9 Протокол монтажа оптической муфты скачать.
Возможно вас заинтересует: «Необходимые измерения для приёмки в эксплуатацию магистральной сети PON»
Содержит информацию о типе, заводском номере рефлектометра и его установочные параметры. Измеренные значения километрического и суммарного затухания в направлении А-Б и Б-А заносят в специальную таблицу.
При необходимости приложить схему ввода кабелей в оголовник муфты и схему расположения ОВ на сплайс пластине.
10 Карточка ввода (план ввода в здание) скачать.
Схематично отображает трассу прокладки магистрального и распределительного ВОК, длину проложенного ВОК, место размещения оптического кросса и пр. оборудования, диапазон квартир в подъезде.
11 Схема коммутации оптического кабеля в шкафу ОРШ (GPON) скачать
12 Ведомость проложенных строительных длин скачать.
В таблицу необходимо занести марку проложенного кабеля, номер барабана, участок прокладки, длину полученного и проложенного кабеля, а также остаток кабеля после прокладки. Дата прокладки, как правило, заполняется в осенний или зимний период, т.е. в период, когда прокладка кабеля может быть невозможна из-за температурных условий (но выполняется недобросовестным исполнителем).
13 Рефлектограммы скачать.
Измерения выполняются на участке А-Б и Б-А, в некоторых случаях необходимо выполнять измерения на внутридомовом кабеле со стороны кросса (для определения целостности и длины кабеля, измерения необходимо выполнять с использованием компенсационной катушки с длиной волокна не менее 1км.
Возможно вас заинтересует: «Как прочитать рефлектограмму»
14 Компакт диск с исполнительной документацией.
15 Сертификаты, технические паспорта или другие документы, удостоверяющие качество материалов, изделий, конструкций, применяемых при производстве строительно-монтажных работ (сертификаты можно скачать здесь).
16 Акт, подписанный между подрядной организацией и ТСЖ (УК, ЖСК и т.п.) об отсутствии претензий к качеству работ.
17 Квартирограмма* скачать.
*Квартирограмма в исполнительной документации необходима в случае применения в качестве внутридомового кабеля кабель с выделяемым модулем, а не волокном, т.к. в этом случае необходимо точно указать диапазон квартир, номер оконечной распределительной коробки, номер волокна во внутридомовом кабеле чтобы правильно выполнить подключение.
В случае если выполнялись работы по строительству кабельной канализации, то к исполнительной документации дополнительно необходимо приложить документы входящие в состав исполнительной документации по объекту: «Строительство кабельной (телефонной) канализации».
Заказать подготовку ИД можно на странице: «Заказать ИД»
Смотрите примеры исполнительных в разделе: «Примеры исполнительной»
Смотрите состав исполнительной в разделе: «Состав исполнительной»
Скачивайте акты, протокола и другое в разделе: «Акты и прочее»
Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«
Главная | Заказать ИД | Состав ИД | Примеры ИД | Акты и прочее | СНиПы и книги | Сертификаты | Контакты | Реклама
Политика конфиденциальности
Компоненты сетиGPON — характеристики и преимущества
Рассмотрим сети GPON подробнее Пассивная оптическая сеть Gigabyte, известная как GPON, использует волоконно-оптические кабели для передачи видео, данных и голосовых сигналов. Сети GPON в настоящее время являются ведущей формой пассивных оптических сетей (PON) и предлагают соотношение до 1:64 по одному оптическому волокну, что означает, что одно волокно от OLT может передавать видео, данные и голосовые сигналы до 64 конечные пользователи (или места жительства).
Типичная сеть GPON с WiFi и без него:
По сравнению со стандартным медным проводом в большинстве распределительных сетей, сети GPON на 95 % более энергоэффективны — в них используется экономичная световая сигнализация по оптоволоконному кабелю, а не электрические сигналы по медному и коаксиальному кабелю. В дополнение к эффективности, Gigabyte Passive Optical Networks предлагает недорогое решение для добавления новых пользователей с помощью оптических разветвителей, что упрощает добавление новых клиентов и управление ими, что делает сети GPON очень востребованными в населенных пунктах.
На следующем рисунке показано, как устройство GPON OLT, развернутое в типичной сети GPON, предоставляет услуги конечным пользователям посредством GPON ONT, установленного внутри дома:
Типичная сеть GPON довольно проста. Он состоит из OLT (терминала оптической линии), ONT (терминала оптической сети, иногда называемого ONU, блоком оптической сети) и оптического сплиттера.
Сигналы от центрального офиса OLT передает на сплиттер, затем сплиттер распространяет сигнал. к GPON ONT, который находится в доме конечного пользователя. С ONT конечный пользователь может подключить все свои личные видео, данные и голос, данные и голосовые устройства, такие как компьютеры, телевизоры и телефоны VoIP.
Разберем компоненты типичной сети GPON: Dasan Zhone Solutions OLT: MXK-F108 OLT является основным сетевым менеджером и контролирует весь сетевой трафик GPON в форме видео, данных и голосовых сигналов и отправляет их вниз по течению к ONT на другом конце. OLT также получает эти сигналы от ONT конечного пользователя и отправляет их по пути к месту назначения через Интернет. Чтобы гарантировать, что нисходящий и восходящий сигналы не мешают друг другу, они отправляются на разных длинах волн света. Нисходящий трафик отправляется на 1550 нм (видео) и 1490 нм (данные и голос), а восходящий трафик отправляется обратно на 1310 нм. Dasan Zhone Solution ONT: ZNID-GPON-2728A-NA ONT — это «оптический модем», который подключается к противоположному концу OLT — по месту жительства конечного пользователя. Он выступает в качестве интерфейса с оборудованием конечного пользователя — компьютерами, телевизорами, Wi-Fi, VoIP-телефонами и т. д. Данные, полученные от конечного пользователя, затем агрегируются, оптимизируются и отправляются ONT на вышестоящий OLT. ONT также имеют возможность транслировать Wi-Fi по всему дому конечного пользователя — см. ниже. F-NAP от Multicom — внешний корпус, в котором находится оптоволоконный разветвитель играют важную роль в сетях GPON, позволяя совместно использовать или разделять один оптоволоконный кабель многим конечным пользователям. Оптические сплиттеры устанавливаются в каждой сети GPON между GPON OLT и GPON ONT, которые обслуживает OLT. Решения для зон Дасан – MESH-2100 Мало того, что ONT может доставлять видео, данные и голосовой трафик для устройств конечных пользователей, большинство из них также может транслировать сигналы Wi-Fi по всему дому. Подключение DZS MESH-2100 к ONT GPON обеспечивает возможность подключения устройств с поддержкой WiFi к ONT для получения и отправки по сети GPON так же, как и для проводных устройств. Типичная сеть GPON, включающая WiFi, будет выглядеть так: Наиболее очевидным преимуществом сетей PON является то, что одно совместно используемое оптическое волокно может поддерживать несколько пользователей за счет использования недорогих пассивных оптических разветвителей. Как далеко распространяется GPON? Расстояние между GPON OLT и ONT обычно определяется мощностью запуска оптического передатчика, чувствительностью приема приемника на дальнем конце и оптическими потерями, связанными с оптической распределительной сетью (ODN). Общее расстояние GPON является компромиссом между расстоянием и коэффициентом разделения. Например, если коэффициент разделения очень низкий, это позволяет использовать большие расстояния (до 40 км), но если коэффициент разделения очень высокий, до 128 разделений, что позволяет увеличить количество абонентов, общее расстояние от сплиттера до ONT равно уменьшилось. Подумайте об этом так: Скажем, у вас есть садовый шланг с водой под нормальным давлением, и вы прикрепляете насадку для душа со 128 отверстиями. Затем вы затыкаете все эти отверстия, кроме трех, открытые отверстия будут выбрасывать воду очень далеко (до 40 км, предоставляя услуги этим трем конечным пользователям). Однако, если вы наденете ту же насадку для душа и отключите все 128 отверстий, вода не уйдет далеко (до 20 км), но насытит ближайшую территорию (обслуживание до 128 конечных пользователей). Важно помнить: общая вместимость шланга не зависит от расстояния или коэффициента деления — он по-прежнему будет переносить всю воду от источника до конца, независимо от того, какой тип насадки для душа подключен. Терминал оптической линии (OLT):
Оптический сетевой терминал (ONT):
Волоконно-оптический разветвитель:
Хотя это звучит просто, при проектировании сети GPON необходимо учитывать уровни и коэффициенты разделения. Например, один оптический разветвитель может предоставлять видео, данные и голосовые услуги для 64 конечных пользователей в ряде топографий, в том числе централизованных, где один разветвитель распределяет сигналы 64 конечным пользователям; и каскадное разделение, когда один разветвитель распределяет сигналы на другие разветвители, которые затем доставляют сигналы до 64 конечных пользователей. Еще одна особенность ONT: WiFi
Особенности сетей GPON:
Преимущества сетей GPON:
В сетях GPON до 64 ONT могут совместно использовать одно оптоволоконное соединение с OLT. Это делает гигабитную пассивную оптическую сеть привлекательным вариантом для поставщиков услуг, желающих заменить медные сети оптоволоконными, особенно в городских районах с высокой плотностью населения.
Оптические потери возникают в основном из-за разъемов, сращиваний и разветвителей.
DASAN Zhone Solutions (DZS) предлагает широкий спектр продуктов и решений GPON для сетей GPON, от OLT, которые обслуживают многие тысячи клиентов, до ONT с поддержкой WiFi, которые находятся в доме пользователя.
Запросить цену
Сетевые компоненты GPON — характеристики и преимуществаОдно волокно от OLT может передавать видео, данные и голосовые сигналы сотням конечных пользователей, и разобраться в сети GPON проще, чем вы думаете. Внимательно посмотрите, как устройство GPON OLT, развернутое в типичной сети GPON, предоставляет услуги конечным пользователям с помощью GPON ONT, установленного внутри дома. Сетевые компоненты GPON
Потребность в скорости:
Миграция вашей сети GPON на XGS-PON Сегодняшняя масштабируемость пропускной способности от GPON (2,5 Гбит/с входящего/1 Гбит/с восходящего) до XG-SPON (10 Гбит/с входящего и исходящего) и даже NGPON2 (40 Гбит/с) восходящие и нисходящие) услуги являются ключевым фактором при выборе продуктов GPON OLT и ONT, которые не только защищают ваши инвестиции в будущем, но и обеспечивают быструю окупаемость.
Узнайте больше о переходе на GPON
DZS предлагают непревзойденную защиту инвестиций для поставщиков услуг: ILEC, CLEC, интернет-провайдеров, электрических кооперативов, муниципалитетов, WISP и многоквартирных домов (квартиры, многоквартирные дома), которые предлагают GPON, XGS-PON и высокопроизводительные услуги Active Ethernet. одновременно предоставляя услуги передачи данных, видео и голоса в Интернете до 32 000 частных и бизнес-клиентов. GPON OLT серии MXK-F
Серия ZNID GPON ONT от DZSDZS предлагает самый большой портфель ONT для предложений GPON или Active Ethernet Gigabit Broadband Broadband Internet. При оконцевании этого одномодового волокна дома вам нужна гибкость при выборе ONT для поддержки ваших устройств передачи данных, видео, голоса и питания через Ethernet (PoE). ЗНИД Серия GPON ОНТ
DZS также предлагает беспроводную точку доступа/ретранслятор и пакет программного обеспечения ACS
Wi-Fi для всего дома / CONNECT
Процесс установки оптоволоконного кабеля: подключение домов Lumen (CenturyLink / Quantum) и Windstream планируют совместно
подключить к ~55 миллионов домов оптоволокно к 2030 году, процесс установки оптоволоконного кабеля , означающий фактическое подключение этих домов к интернет-сервису, становится все более важным и важным для понимания .
В целом, процесс прокладки оптоволоконного кабеля устраняет разрыв между домохозяйствами, которые «могут» подключиться к оптоволокну, и домохозяйствами, которые «подключены» к оптоволокну – для предоставления высокоскоростного Интернета, видео и голосовых услуг . Другими словами, уровень проникновения клиентов поставщика оптоволокна.
Dgtl Infra предоставляет подробный обзор процесса прокладки оптоволоконного кабеля, который включает в себя прокладку оптоволокна, сращивание оптоволокна, монтаж «настенной коробки» или клеммной коробки, ввод оптоволокна в дом, настройку оптического сетевой терминал (ONT) и активация интернет-, видео- и голосовых сервисов по оптоволокну. Кроме того, мы отвечаем на ключевые вопросы, в том числе «Что делают установщики оптоволокна?» и сколько времени занимает установка оптоволокна? Наконец, Dgtl Infra анализирует затраты на установку оптоволокна как для поставщика, так и для клиента.
Что такое установка оптоволокна? Установка оптоволокна включает в себя переход жилого дома от этапа строительства « домохозяйства, прошедшего » до «, подключенного » или проложенного с помощью оптоволокна.
Различия между этими двумя этапами следующие:
- Домохозяйство Пройдено: оптоволоконный кабель «проходит» мимо дома вдоль улицы, что означает, что дом «способен» обслуживаться оптоволоконным распределительным заводом провайдера, но может еще не «подключен»
- Подключено: оптоволоконный кабель от ближайшей точки доступа к сети соединяется с домом. Это позволяет клиенту заказывать и получать интернет-, видео- и голосовые услуги от своего оптоволоконного провайдера
. сеть строительство , затем проверьте предварительный анализ Dgtl Infra здесь:
ПОДРОБНЕЕ: Строительство оптоволоконной сети: затраты на процесс и строительство
В следующем обзоре установки оптоволокна мы используем пример дома на одну семью , который «подключен» или установлен с помощью оптоволоконных услуг. .
Подготовка к прокладке оптоволокнаПеред прокладкой оптоволокна до дома (FTTH) поставщик оптоволокна проводит строительные, подготовительные и разрешительные работы, которые включают следующие задачи:
- Гражданское строительство: обследование участка, осмотр местности, анализ конфликтов коммунальных услуг (например, электроэнергии и воды), картографирование
- Подготовка: осмотр на месте земли или столбов, используемых для прокладки оптоволокна с улицы , по направлению к дому
- Разрешение: представление инженерных планов, сведений об установке или перемещении оборудования и обеспечении муниципальных прав проезда
После того, как клиент закажет услугу оптоволокна до дома (FTTH), специалист по оптоволоконному кабелю 9Монтажник 0003 и « автовыезд » выезжают на дом к заказчику для сервисного подключения и размещения нового оборудования.
ПОДРОБНЕЕ: Оптоволокно до дома (FTTH) в сравнении с FTTP, FTTN, FTTC и FTTB
Что такое оптоволокно?Отвод оптоволокна — это процесс подключения точки доступа поставщика оптоволоконных услуг через оптоволоконный кабель к терминалу оптической сети (ONT) на стороне дома клиента.
Оптоволокно в домашнюю сеть (FTTH) Источник: ClearfieldАктивация новой услуги требует прокладки и подключения оптоволоконного кабеля « drop » от точки « домохозяйство через точку » до дом . Это место называется «точкой отвода » и может иметь форму опоры для оптоволокна (наземная точка доступа), смотрового люка, люка, камеры или вспомогательного/телефонного столба.
Пьедесталы и вставки для оптоволокна — от Clearfield Точка «отвода» означает место, где фидерный кабель оптоволоконной транспортной сети, идущий от центрального офиса поставщика оптоволокна (CO), оканчивается или коннектором .
Если оптическое волокно , а не , оконцовано или соединено, то другой распространенный метод соединения оптических волокон называется сращиванием – , который обсуждается в следующем разделе 9.0160 .
От этой «точки отвода» монтажник подсоединит оптоволоконный кабель к коробке на внешней стене дома двумя основными способами:
- Подземный: прокладка оптоволоконного кабеля под землей с использованием вспашки, рытье траншей или методы направленного бурения. В качестве альтернативы, при наличии подземных каналов, оптоволоконный кабель можно проложить к дому через эту инфраструктуру
- По воздуху: оптоволоконный кабель прокладывается по воздушным или телефонным столбам к заранее определенному месту в доме клиента
Сращивание волокон — это соединение волокон друг с другом, то есть соединение концов двух волокон вместе.
Ниже мы обсуждаем подготовку и процесс сращивания волокна:
Подготовка к сращиванию оптоволоконного кабеля
Чтобы подготовить волокно к сращиванию, оптоволоконный кабель необходимо зачистить до самого оптического волокна, удалив все защитные компоненты.
В этом примере установки оптоволоконный кабель включает в себя металлический экран внутри внешней оболочки , несколько нитей волокна внутри буферной трубки , нити кевлара , которые дополнительно защищают буферную трубку, и разрывные шнуры , используемые при снятии внешней оболочки.
Поперечное сечение оптоволоконного кабеля Источник: CommScope Подготовка начинается с удаления части внешней оболочки оптоволоконного кабеля с использованием разрывных шнуров. Это обнажит металлический экран, буферную трубку и нити кевлара. Затем металлический экран и нити из кевлара снимаются и выбрасываются, оставляя непокрытой буферную трубку.
Если отогнуть буферную трубку, обнажится оптическое волокно, которое будет использоваться для сращивания.
После зачистки волокна его очищают спиртом, помещают в держатели и обрезают до нужной длины с помощью скалывателя для волокон. Кроме того, добавлена защитная втулка для защиты оптического волокна после сварки.
Как соединить оптоволоконный кабель?
Сращивание обычно используется для соединения волокна « active », вводимого в дом, с недавно развернутым волокном внутри дома. Ниже приведены два примера сращивания оптоволокна в разных местах дома:
1) Сварка оптоволоконного ответвленияВ приведенном ниже видеоролике показано, как выполняется сварка оптоволоконного ответвления, при этом точка « ответвление » расположена на опоре оптоволокна за пределами дома клиента. Такое сращивание позволяет провести отдельное волокно к дому клиента для установки.
youtube.com/embed/4G0nfnrWdVA?start=9&feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> 2) Сварка волокна на оптическом сетевом терминале (ONT)
На следующем видео показан процесс сращивания волокна на оптическом сетевом терминале (ONT), установленном на стене дома клиента.
Какие существуют методы сращивания волокон? Существует два метода сращивания волокон: сварка и механическая сварка , при этом сварка плавлением является наиболее распространенным методом, используемым для сварки оптических волокон.
В процессе сварки fusion используется специальный сварочный аппарат для точного выравнивания концов двух волокон. Затем концы стекла «сплавляются» друг с другом с помощью электрической дуги. Затем нагреватель сварочного аппарата используется для усадки защитной втулки соединения.
После сращивания два волокна соприкасаются, образуя прозрачное непрерывное соединение и оптический путь между волокнами.
Fitel Ninja NJ001 Сварочный аппарат
Ниже приведен пример широко используемого сварочного аппарата производства Furukawa Electric, известного как Fitel Ninja NJ001.
Как прокладывается оптоволокно в доме?Волоконно-оптический кабель прокладывается в доме через: i) «настенную коробку» или конечный корпус, ii) путем создания точки ввода волокна и iii) через оптический сетевой терминал (ONT).
«Настенная коробка» или оконечная коробка
Сначала установщик оптоволокна устанавливает «стеновую коробку » или оконечную коробку на стене дома, рядом с главным электрическим щитом дома.
Эта настенная коробка создает демаркационную точку или «демаркационную точку » между оптоволоконной сетью поставщика услуг и сетью клиента. Как правило, оптоволоконный кабель входит в заделочную коробку, заключенную в стояк (кабелепровод).
Эта настенная коробка служит двум основным целям:
- Хранение провисания: Любой оптоволоконный кабель, оставшийся от «падения» до дома или проходящий в дом, может быть свернут внутри настенной коробки
- Техническое обслуживание: при наличии стены коробка на внешней стороне дома, оптоволоконный техник не первоначально нужно идти в дом, чтобы решить проблемы с сетью. Вместо этого специалисты по волоконно-оптическим сетям могут начать диагностику сети, не выходя из дома. В то же время специалисты по оптоволоконному кабелю могут отсоединить обе стороны оптоволоконного кабеля от настенной коробки, чтобы определить, где может быть проблема.0014
Наконец, оптический сетевой терминал (ONT) — , обсуждаемый ниже — помещается в «настенную коробку» / конечный корпус.
Как оптоволоконный кабель входит в дом?
Обычно установщик оптоволокна просверливает отверстие изнутри дома наружу, которое проходит через внутренние и внешние стены. Волоконно-оптический кабель будет проходить через это отверстие, чтобы он мог войти в дом, а также добраться до клеммной коробки снаружи дома. В качестве альтернативы, когда это возможно, волокно также можно провести в дом по существующим линиям кондиционирования воздуха или инженерным сетям.
Все входные и выходные отверстия должны быть герметизированы силиконом или герметиком, чтобы предотвратить проникновение насекомых, грязи и дождя в дом или клеммную коробку.
Что делает оптический сетевой терминал (ONT)?
Все оптоволоконные услуги предоставляются поставщиком оптоволокна на дом через терминал оптической сети (ONT) , который представляет собой приемопередатчики, расположенные в доме клиента. Установщик завершит подключение оптоволоконного кабеля к ONT, который преобразует световые/оптические сигналы волокна в электрические сигналы, позволяя домашней сети предоставлять интернет, видео и голосовые услуги.
ONT должен постоянно питаться от источника питания, такого как кабель питания или резервный аккумулятор, на случай отключения электроэнергии.
Calix 727GE ONT для домов на одну семьюНиже приведен пример терминала оптической сети (ONT), используемого для домов на одну семью, известного как Calix 727GE ONT. Это устройство поддерживает технологию передачи по пассивной оптической сети Gigabit Ethernet (GPON) и гигабитный Ethernet «точка-точка» в одном ONT.
Оптический сетевой терминал (ONT) также обычно называют оптическим сетевым устройством (ONU) или сетевым интерфейсным устройством (NID) .
Активация услуги
Терминал оптической сети (ONT) функционирует аналогично модему (т. е. обеспечивает подключение к Интернету) и имеет Ethernet-порт RJ-45 для подключения к маршрутизатору клиента . Маршрутизатор позволяет подключать несколько устройств в доме по Wi-Fi или проводному соединению Ethernet.
Кроме того, некоторые внутренние ONT действуют как шлюз , объединяющий функционал роутера и модема в одном устройстве.
Как показано ниже, оптоволоконные соединения могут быть выполнены с оптическими сетевыми терминалами (ONT), которые находятся как внутри, так и снаружи дома. В примере с наружным ONT кабель Ethernet выступает в качестве конечного звена для подключения наружного ONT к внутреннему маршрутизатору клиента.
После подключения дома клиента к ONT оптоволоконный провайдер может предоставлять интернет, видео и голосовые услуги по оптоволокну. Затем интернет-сигналы могут транслироваться через маршрутизатор или шлюз клиента через Wi-Fi.
ПОДРОБНЕЕ: Оптоволоконный широкополосный Интернет — это будущее для вашего дома
Что делают установщики оптоволокна? Монтажники оптоволокна выполняют общестроительные работы, прокладку оптоволоконного кабеля, установку шкафов и «стеновых коробок» или концевых коробов, сращивание оптоволокна, вертикальную (стояк) и горизонтальную (пол) прокладку кабеля, а также соединение и испытание компонентов проложенного оптоволоконного кабеля.
Сколько времени занимает установка оптоволокна?
В среднем прокладка оптоволоконного кабеля от точки ввода до дома занимает от 1 до 5 рабочих дней, в зависимости от того, нужно ли закопать под землей или проложить по воздуху по воздушным линиям. Прокладка подземных волокон требует гораздо больше времени (чем подключение по воздуху), поэтому процесс может занять до 7 рабочих дней.
После того, как волокно достигает «настенной коробки» клиента или оконечной коробки на стороне его дома, оставшийся процесс установки занимает всего от 3 до 6 часов. Эта часть процесса установки включает в себя ввод волокна в дом и настройку оптического сетевого терминала (ONT), который обеспечивает подключение к Интернету.
Стоимость установки оптоволокна – Поставщик и клиентСколько стоит подключение оптоволокна к дому?
В целом, средняя стоимость подключения поставщика услуг от до по оптоволоконному кабелю к дому одного абонента колеблется от 500 до 700 долларов.
Эти расходы включают оптоволоконный «отвод», оптический сетевой терминал (ONT) для интернет-услуг, оборудование в помещении клиента (маршрутизатор или шлюз) и трудозатраты на выполнение процесса установки оптоволоконного кабеля.
Из этой суммы терминал оптической сети (ONT) и клиентское оборудование (CPE) обходятся провайдеру примерно в 200 долларов на дом.
ПОДРОБНЕЕ: Инвестиции и развертывание широкополосной связи ускоряются
Взимается ли плата за установку оптоволокна?
Со стороны клиента провайдеры оптоволоконного интернета обычно взимают единовременную плату за установку в размере от 75 до 99 долларов США. Эта плата за установку является дополнением к ежемесячной плате за обслуживание, которую платят клиенты, и помогает провайдеру оптоволоконного интернета компенсировать некоторые из ранее упомянутых затрат на установку оптоволоконного кабеля.
Что такое плата за интернет-оборудование?
Плата за интернет-оборудование включает ежемесячную плату за аренду модема и/или маршрутизатора у интернет-провайдера (ISP).
