Обжим витой пары: схема обжима, инструменты, правила и порядок

Витую пару необходимо обжимать правильно, иначе интернет-канал может получиться неустойчивым к помехам. При большой длине кабеля устройства могут не «увидеть» друг друга либо возникнут значительные потери данных, что недопустимо для нормального функционирования локальной сети или интернета.

Наиболее чувствительным соединением является POE, когда с пакетами данных адресату передаётся и питающая электрическая энергия. Для предотвращения перекрестных помех кабели располагаются один относительно другого и скручиваются с чётко высчитанным шагом.

Сведения о витой паре

Витая пара – кабель, состоящий из скрученных по парам жил с малым количеством витков на единицу длины. Обычно 2 или 4 пары проводников. Скручиваются они для минимизации влияния внешнего электромагнитного поля. В кабелях UTP 5-й серии провода в парах свиваются с различным шагом. Широкое применения кабель нашёл при монтаже компьютерных сетей – исполняет роль среды для передачи информации на небольшие расстояния благодаря невысокой себестоимости и простоте в монтаже.

По способу монтажа кабель разделяют на модели для внутренней и внешней прокладки. Первые надёжно защищены от воздействия атмосферных явлений и факторов (влага, солнце), механических повреждений. Последние помещены в защищённую от внешней среды оболочку, которая может быть огнеупорной.

Большинство кабелей для массового производства состоят из 2-х или 4-х пар медных проводников, помещённых в несколько оболочек:

• защитная плёнка;
• фольга;
• дренажный провод;
• внешняя, изготовленная их полимерных материалов. На неё наносится маркировка длины, данные о производителе.

Специализированная продукция может иметь до 1000 жил.

Бывают кабели одно- и многожильными, с экранирующей оболочкой и без неё. Разделяются на 10 категорий, отличающихся максимальной пропускной способностью, строением, сферой применения. Наиболее распространена витая пара категории Cat.5e.

Распиновка, схемы, виды обжима

Существует два способа обжимки витой пары, выбор которой зависит от коммутируемых устройств:

• прямой обжим используется для соединения ноутбука или компьютера с сетевым оборудованием;
• перекрёстный (кроссовый)– применяется для коммутации однотипного оборудования – сетевых плат ПК, двух хабов либо маршрутизаторов.

Различают два стандарта обжима, отличающихся схемой расположения проводников. EIA/TIA-568A предусматривает следующее зеркальное чередование жил в коннекторе:

• бело-зелёная;
• зелёная;
• бело-оранжевая;
• синяя;
• бело-синяя;
• оранжевая;
• бело-коричневая;
• коричневая.

В спецификации наиболее распространённого стандарта EIA/TIA-568В следующее расположение жил:

• бело-оранжевая;
• оранжевая;
• бело-зелёная;
• синяя;
• бело-синяя;
• зелёная;
• бело-коричневая;
• коричневая.

В сетях со скоростью до 100 Мбит/с для обмена данными применяется лишь 4 жилы, остальные 4 жилы не задействованы. Они нужны для построения гигабитных сетей.

При кроссовом обжиме один конец обжимается по схеме EIA/TIA-568A, второй – по стандарту EIA/TIA-568B.

Современное оборудование способно автоматически переставлять пары местами, поэтому кроссовый обжим актуальность утратил.

Необходимый инструмент и порядок обжима

Для обжима необходимы:

• витая пара;
• 2 коннектора или джека RJ-45, он же 8P8C;
• кримпер или обжимные клещи.

Коннекторы могут быть монолитными или двухкомпонентными. Вставка в теории должна облегчить сборку проводников в джек.

Перезвоните мне

Оставьте свои контактные данные и наш менеджер свяжется с вами в течение рабочего дня

Классическая витая пара состоит из 8 жил, скрученных попарно. Экономный 4-жильный вариант кабеля актуален для монтажа 100-мегабитных компьютерных сетей. В нём отсутствуют синяя и чёрная пары проводников. Порядок действий в обоих случаях одинаковый. Разве с кабелем подешевле меньше хлопот с вставлением жил в коннектор (им свойственно выпадать оттуда из-за неаккуратных движений и неопытности).

1. При помощи зоны для зачистки кабеля кримпера снимите внешнюю защитную оболочку длиной 25-30 мм.
2. Расплетите и выстройте все жилы в ряд в соответствии со схемой обжима.
3. Обрежьте их, оставив около 15 мм при помощи зоны для обрезки проводов на обжимных клещах.
4. Вставьте проводники в места контактов коннектора в соответствии с выбранной схемой обжима до упора.

На коннектор смотрите со стороны контактов.

При этом внешняя оболочка должна входить в посадочное место, где она зафиксируется в процессе обжима. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически.

На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё.

5. Проверьте правильность размещения проводов (расцветку, чтобы они доходили до упора) и поместите коннектор в соответствующее гнездо инструмента.

6. Сжимайте рукоятки кримпера до характерного щелчка.

Аналогичным образом обжимайте второй конец провода.

Во время обжимки кримпер вдавливает контактные ножки коннектора глубже в корпус. В процессе они снимают изоляцию проводников и контактируют с каждым из них. Также вдавливается и полимерный фиксатор кабеля.

Сетевой кабель можно успешно обжать без кримпера, например, прямой отвёрткой, ножом или иным тонким металлическим предметом.

При использовании коннектора со вставкой жилы помещаются в неё, а затем в корпус коннектора. Решение должно облегчить обжим сетевого кабеля неопытным пользователям.

Проверка

При помощи тестера витой пары проверяется правильность обжимки и целостность сетевого кабеля. Самый простой образец представлен парой блоков: главный и удалённый. Они включают в себя:

• 8 светодиодов – индикаторов, сообщающих о прозваниваемый в данный момент проводнике;
• заземляющий провод;
• разъём RJ-45.

Главное устройство (master) оснащается клавишей включения.

Работает тестер следующим образом:

1. Вставьте обжатый коннектор в разъём задающего устройства (master).
2. Второй коннектор поместите в разъём ответного блока тестера (slave).
3. Включайте прибор и наблюдайте за показаниями устройства.

Мигающие светодиоды на каждом блоке свидетельствуют об отсутствии проблем. Отсутствие свечения на какой-либо паре (парах) свидетельствует о проблеме: сломана жила, кабель плохо обжат – нет надёжного контакта. В последнем случае необходимо визуально осмотреть коннекторы, чтобы определить виновника. Его обрезают и пережимают заново.

При построении иерархической локальной сети дешёвый тестер не спасёт, потребуется многофункциональный специализированный прибор. Такие тестеры позволяют оценивать скорость сети, параметры питания POE, проверять работу оборудования по поддерживаемым протоколам.

Выводы

Правильная обжимка витой пары – залог качественного функционирования сети или интернета. Осуществляется она за пару минут при помощи специального инструмента – кримпера. Дома он есть не у каждого, поэтому можно обойтись и отвёрткой или иным металлическим предметом, предварительно позаботившись о запасных коннекторах. Проверяется качество обжимки самым дешёвым тестером витой пары.

Специально для вас — 14 дней пробного периода
и скидка на подписку ivi 10%

Ваш код

provayder2020

Скидка предоставляется на 30 дней подписки ivi в течение 6 месяцев при условии непрерывного продления подписки (автосписание). На момент активации кода у Пользователя не должно быть действующей подписки, Пользователь не должен быть участником других акций в отношении подписки в предыдущие 180 дней. Для активации кода необходимо указать данные банковской карты Пользователя. Условия акции установлены в Пользовательском соглашении сервиса ivi (www.ivi.ru/info/agreement) и Правилах использования сертификатов (www.ivi.ru/info/certificate). Возрастная категория сервиса ivi — 18+

Проверьте свой адрес

Узнайте какие интернет-провайдеры обслуживают ваш дом

Обжим витой пары

Что такое кабель витая пара

Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар.

Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара — что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B.

Обжим витой пары

Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.
Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

• Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
• Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
• Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
• Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
• Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Как произвести обжим кабеля RJ45

При прокладке новых или ремонте старых компьютерных сетей приходится делать обжим кабеля RJ45. Можно приобрести готовый кабель с коннекторами, но предпочтительнее приобрести провод нужной длины, а затем его обжать у специалиста или самостоятельно.

---

Содержание:

Для этого понадобятся:

• кабель;
• 2 коннектора;
• обжимные клещи, другое их название — кримпер.

Обычный сетевой кабель состоит из 4 пар проводов, свитых между собой. Отсюда и название — витая пара.

Порядок обжима кабеля

Обжим проводов дело не сложное, но требующее определенных навыков. Даже специалисты не всегда могут сделать это с первого раза. Прежде чем выполнить работу, нужно потренироваться на ненужном куске кабеля.

Порядок выполнения работы:

1. Обычно концы сетевого кабеля обрезаны неровно, а при его длительном хранении концы жил окисляются. Поэтому нужно отрезать несколько см от кабеля для того, чтобы в основной части длина проводов была одинаковой, а их концы были не окисленные. Можно обрезать обычным ножом или ножом в клещах.
2. Снять внешнюю оболочку кабеля. Для этого ее нужно прорезать по кругу так, чтобы не повредить изоляцию проводов внутри кабеля. Если пользоваться клещами для обжима, то в большинстве их моделей имеется специальное приспособление для снятия оболочки. Кабель помещают в него, сжимают ручки клещей и поворачивают их на 360°. В этом случае изоляция жил не повредится.
3. Размотать пары, выпрямить провода.
4. Сложить рядом в одной плоскости параллельно друг другу в следующем порядке: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Такая цветовая схема называется прямой и применяется для соединения компьютера с сетевым устройством. Возможно несколько ее равнозначных вариантов. Например, зеленые и оранжевые жилы меняются местами.
5. Обрезать проводники так, чтобы длина оставшейся части составляла около 1,5 см.
6. Взять коннектор в руку так, чтобы его ламели были сверху, отверстие для кабеля должно быть расположено в положении к себе.
7. Аккуратно с небольшим усилием вставить все провода в отверстия до упора. Убедиться, что провода не сместились, не изогнулись. С противоположного конца коннектора должны быть видны торцы проводов.
8. Вставить коннектор в клещи. Должен произойти щелчок, означающий, что он занял свое положение и зафиксировался.
9. С небольшим усилием сжать ручки клещей. Гребенка ламелей соединяется с проводниками, а обратным концом корпус коннектора обжимает наружную изоляцию.
10. Проверить обжим на прочность. Нужно попытаться стянуть коннектор с провода. Правильно обжатый коннектор снять не удастся, скорее порвется витая пара.

Если используется составной коннектор, из него нужно предварительно вынуть вставку, одеть ее на группу проводов, затем вставить в корпус. Специалисты предпочитают применять простой коннектор.

Как обжать кабель без кримпера

Обжим для кабеля стоит недешево, поэтому приобретать его ради выполнения разовой работы не стоит, целесообразнее обратиться к специалисту. Если же работу нужно сделать срочно, можно обойтись подручными инструментами.

Выполнить подготовительные работы, как описано выше (пункты 1-7). Ламели несколько выступают над корпусом коннектора, их следует аккуратно вдавить плоскогубцами внутрь корпуса. После этого они зафиксируются. Затем каждую из них с усилием прижать плоской отверткой.

Проверка качества обжима

После опрессовки нужно проверить ее качество. Если оба конца провода находятся рядом, можно воспользоваться обычным тестером или мультиметром. Для этого следует прозвонить все 8 жил витой пары.

Гораздо проще воспользоваться кабельным тестером. С помощью дешевых моделей можно выявить плохие контакты, перекресты проводов, короткие замыкания, разрывы. Обычно такой тестер состоит из 2 модулей, на них находятся по 8 зеленых и красных светодиодов, соответствующих каждой жиле витой пары. К каждому модулю подключается 1 из коннекторов. Если обжим был сделан правильно, на обоих блоках попарно мигают зеленые диоды. При обнаружении обрыва или плохого контакта зеленые диоды не светятся. Если обнаружено короткое замыкание или найдены перепутанные пары, светятся красные диоды.

Главное достоинство такого тестера в том, что 1 из блоков можно отнести на значительное расстояние от другого. Такая ситуация может возникнуть, когда приходится заново обжимать или тестировать уже проложенные длинные кабели.

В более дорогих моделях при обнаружении короткого замыкания подается звуковой сигнал. С их помощью можно определить место обрыва жилы, измерить пропускную способность, уровень затухания сигнала.

Если коннектор установлен неправильно, его нужно обрезать и установить новый. Поэтому кабель нужно приобретать с запасом. Нельзя использовать коннекторы повторно.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

RJ 45 с обжатой в нём витой парой

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

RJ-45 и контактная планка

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

• нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
• нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
• категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.

UTP пятой категории

Какой нужен инструмент для обжима витой пары

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

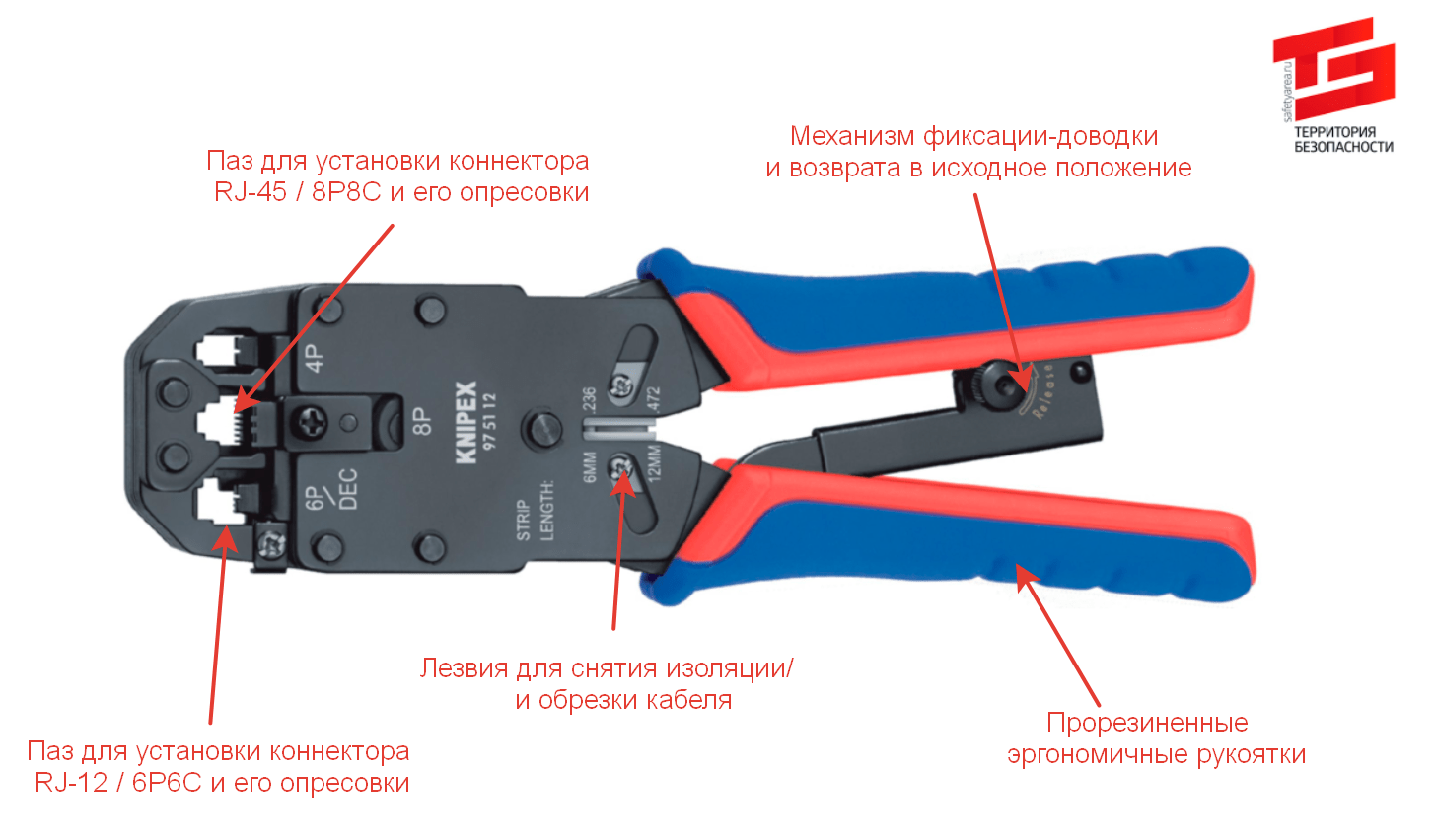

Внешний вид с указанием основных рабочих зон кримпера

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

1. Снятие внешней общей изоляции.
2. Обрезка проводов до необходимой длины.
3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Самообжимной коннектор позволяет обойтись без кримпера

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

Порядок расположения проводов по стандартам T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

1. Прямая.
2. Перекрёстная (кроссовая).

Блок-схема возможности передачи данных между устройствами при прямой и перекрёстной схеме подключения

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Распиновка интернет кабеля на 8 проводов по прямой схеме

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Цветная схема распиновки витой пары на 8 проводов – перекрёстное расположение для связи между однотипным оборудованием

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Использование отвёртки для вдавливания контакта

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.
