Как называется провод от роутера к компьютеру


Кабель от роутера к компьютеру: название и все подробности

Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

Варианты названий

Вероятно, вы не раз слышали такие слова, как:

  • сетевой кабель;
  • витая пара;
  • витопарный кабель;
  • патч-корд;
  • Ethernet-кабель;
  • Интернет-кабель;
  • LAN-кабель;
  • шнур для интернета.

Все эти слова – синонимы. Применяются для описания шнура, предназначенного для соединения друг с другом сетевых устройств. Происхождение этих слов-синонимов в той или иной степени связано с тематикой сетевого соединения.

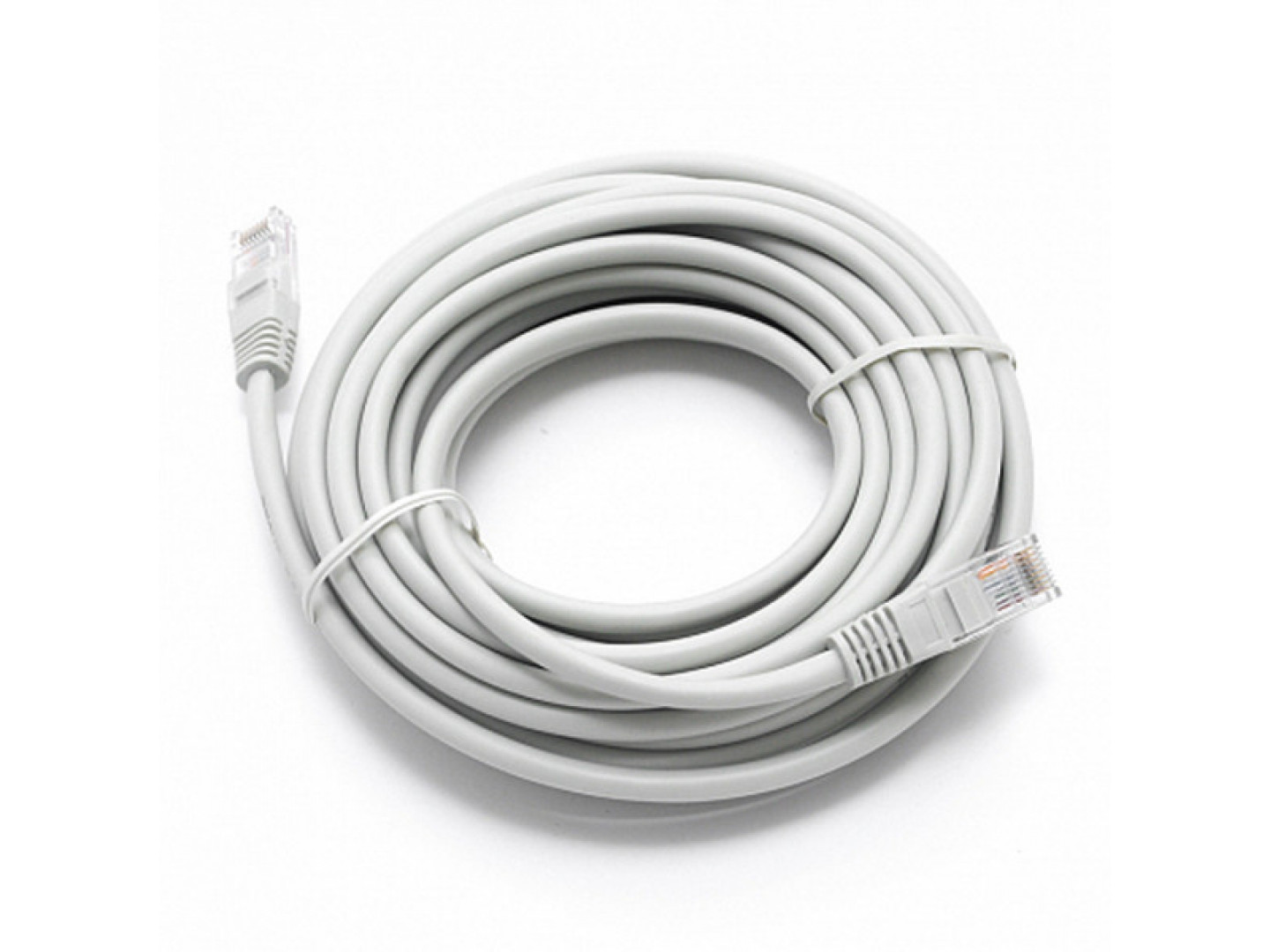

Кабель от роутера к компьютеру называется – витая пара, из-за особенностей плетения внутри кабеля жил. Всего их восемь, и они свиты попарно (в четыре пары).

О том, какой кабель выбрать для подключения интернета в квартире, мы писали здесь.

Приставки LAN и Ethernet добавляют из-за их обозначения. Первая – это локальная вычислительная сеть, означающая объединение компьютеров и других гаджетов в одну сеть, находящуюся на небольшом расстоянии друг от друга. Вторая – это технология организации LAN-сетей.

Если слова «сетевой» и «интернет» объяснений не требуют, то патч-корд разъяснить желательно. Красивое слово одолжили из английского языка. Patching cord в переводе соединительный шнур.

Какой из синонимов использовать в лексиконе, решайте сами. Но запомните следующее:

  1. Витая пара – это обобщенное название проводов, что используются для развертывания сети.
  2. Патч-корд – это обобщенное название готового кабеля, которым можно соединить любые устройства, не обязательно «LAN». Но за последние десятилетия это слово закреплено за кабелем, что используется в Ethernet. На концах патч-корда – два одинаковых разъема 8P8C, которые многие называют ошибочно «RJ-45», не добавляя букву S.

Стандарт RJ-45 используется в коннекторе 8P4C, который не совместим с 8P8C. По одной из версий, путаница произошла из-за внешнего сходства разъемов.

Какой патч-корд выбрать для соединения?

Патч-корд можно сделать самому. Все подробности в следующем видео:

Характеристик у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

  1. Прямой или кроссовый – зависит от расположения проводов.
  2. Экранированный или нет – в зависимости от типа витой пары.
  3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
  4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
  5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

Объяснение по каждому пункту:

  1. Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.

  1. Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):
    1. UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
    2. FTP (Foiled Twisted Pair) – фольгированная витая пара. Есть защита в виде общего защитного экрана, окутавшего все пары.
    3. SFTP (Screened Foiled Twisted Pair) – экранированная фольгированная витая пара. Дополнительная защита фольги от помех плюс усиление эффекта экранирования.

Если локалка тянется в доме или квартире, то беспокоиться о дополнительной защите в виде экранирования фольгой не нужно. UTP на все 100% отработает сигнал.

  1. Эффективно применять экранированный коннектор в паре с экранированным патч-кордом. В противном случае, это бессмысленно.

  1. Категорий витой пары насчитывается восемь. С первой по четвертую – уже не используются. Восьмая находится в разработке и не до конца утверждена. 5 практически не используется, после пришедшей с 2000 года на смену 5е – четырех-парного кабеля со скоростью до 1 Гб/сек на расстоянии до 100 метров. Кабель Cat5e – самый оптимальный вариант из-за скорости передачи данных и дешевизны. Cat6 и Cat7 используются в сетях со скоростью до 10 Гб/сек на расстоянии до 55 метров.
    Важно учитывать, что кабели лишь транспортное звено для сигналов между приемником и передатчиком. Если роутер и материнская плата (или сетевая карта) компьютера не поддерживают скорость 10 Гб/сек, а интернет в дом заведен не по оптоволокну, переплачивать за Cat6 и Cat7 нет смысла.
  1. Защита коннектора выполняет простую, но важную функцию – удерживать коннектор в порту и не дать ему выпасть. Разъемы без защиты при частом извлечении или возможных движениях системного блока (ноутбука) могут попросту не держаться в Ethernet-порту и выпадать.

Маркировка

Осталось определить длину и познакомиться с маркировкой кабеля на практике.

Основные показатели такие:

  • U/UTP – неэкранированная;
  • Cat5e – категория 5e для локалки в 1 Гбит/сек;
  • PVC – поливинилхлорид, оболочка;
  • 4x2x0.48 – четыре пары по две жилы с сечением кабеля 0.48 мм;
  • Solid – жесткий тип сердцевины жил (не сильно гнется, но имеет меньшие потери при передаче сигнала).

Длину выбирайте исходя из задач на сейчас, а не про запас. Иначе эта петля провода так и останется петлей на долгие годы.

Заключение

Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

Что такое маршрутизатор?

Обновлено: 04.05.2019, Computer Hope

Маршрутизатор - это аппаратное устройство, предназначенное для приема, анализа и перемещения входящих пакетов в другую сеть. Его также можно использовать для преобразования пакетов в другой сетевой интерфейс, отбрасывания их и выполнения других действий, относящихся к сети. На рисунке показан беспроводной маршрутизатор Linksys BEFSR11

, который похож на многие домашние маршрутизаторы.

Возможности роутера

Маршрутизатор имеет гораздо больше возможностей, чем другие сетевые устройства, такие как концентратор или коммутатор, которые могут выполнять только основные сетевые функции.Например, концентратор может передавать данные между компьютерами или сетевыми устройствами, но не анализирует передаваемые данные и ничего не делает с ними. Напротив, маршрутизаторы могут анализировать данные, отправляемые по сети, изменять способ их упаковки и отправлять их в другую сеть или по другой сети. Например, маршрутизаторы обычно используются в домашних сетях для совместного использования одного Интернет-соединения между несколькими компьютерами.

В приведенном выше примере домашней сети существует два разных типа маршрутизатора: маршрутизатор и беспроводной маршрутизатор.В этом примере маршрутизатор разрешает всем компьютерам и другим сетевым устройствам доступ в Интернет. Беспроводной маршрутизатор позволяет ноутбуку без проводов подключаться к домашней сети, а также выходить в Интернет.

Ниже приведены некоторые дополнительные примеры различных типов маршрутизаторов, используемых в большой сети.

Типы маршрутизаторов

Беспроводной маршрутизатор (Wi-Fi)
Беспроводные маршрутизаторы

обеспечивают доступ Wi-Fi к смартфонам, ноутбукам и другим устройствам с возможностями сети Wi-Fi. Кроме того, они могут обеспечивать стандартную маршрутизацию Ethernet для небольшого количества проводных сетевых устройств.Некоторые маршрутизаторы Wi-Fi могут выступать в качестве комбинированного маршрутизатора и модема, конвертируя входящий широкополосный сигнал от вашего интернет-провайдера.

Дополнительную информацию см. На нашей странице определения точки доступа и информации.

Brouter

Сокращенно от Bridge router, маршрутизатор . - это сетевое устройство, которое служит как мостом, так и маршрутизатором.

Основной маршрутизатор

Базовый маршрутизатор - это маршрутизатор в компьютерной сети, который маршрутизирует данные внутри сети, но не между сетями.

Краевой маршрутизатор

Информацию о граничном маршрутизаторе см. На нашей странице определения граничных устройств.

Виртуальный маршрутизатор

Виртуальный маршрутизатор - это резервный маршрутизатор, используемый в настройке VRRP.

Как далеко может дойти беспроводной маршрутизатор?

Типичный диапазон беспроводного маршрутизатора составляет около 150 футов при подключении в помещении и до 300 футов на открытом воздухе. При этом препятствия, такие как стены и другие объекты, могут уменьшить радиус действия в помещении до 75% от максимального расстояния или меньше.

Магистраль, Мост, Аббревиатуры компьютеров, Термины для оборудования, Концентратор, Сетевые терминалы, Коммутатор

.

Как работает маршрутизатор? Простое объяснение

Маршрутизаторы

могут показаться сложными, но на самом деле они довольно просты. Вот краткое руководство по маршрутизаторам, что они делают и как работают.

Маршрутизаторы

- это важная технология, которая у большинства из нас есть дома, но многие из нас не понимают их.

Фактически, большинство людей даже не понимают, что такое маршрутизатор технически и чем он отличается от модема.

К счастью, мы здесь, чтобы прояснить основные функции маршрутизатора, чтобы вы могли лучше понять свои сетевые устройства.

Что делает маршрутизатор?

Проще говоря, маршрутизатор соединяет устройства в сети путем пересылки пакетов данных между ними .Эти данные могут быть отправлены между устройствами или с устройств в Интернет. Маршрутизатор делает это, назначая локальный IP-адрес каждому устройству в сети. Это гарантирует, что пакеты данных попадают в нужное место, а не теряются в сети.

Представьте эти данные как курьерскую посылку - ей нужен адрес доставки, чтобы она оказалась у нужного получателя.Ваша локальная компьютерная сеть похожа на пригородную дорогу - недостаточно просто знать это место в мире (то есть во всемирной паутине).

Посылка может легко оказаться не в том доме с ограниченной информацией.Таким образом, маршрутизатор гарантирует, что каждое местоположение (устройство) имеет уникальный номер, чтобы пакет отправлялся по правильному адресу.

Если вам нужно вернуть данные отправителю или отправить свой собственный пакет, ваш маршрутизатор тоже выполнит эту работу.Хотя он обрабатывает каждый пакет индивидуально, он делает это так быстро, что кажется мгновенным - даже когда несколько устройств отправляют данные одновременно.

Чем маршрутизатор отличается от модема?

Поскольку современные модемы часто оснащены встроенным маршрутизатором, различие между модемами и маршрутизаторами часто нечеткое.Но те, кто помнит первые дни Интернета, знают, что у них разные функции.

Вам нужен модем для подключения к Интернету через вашего провайдера, а вам нужен маршрутизатор для подключения нескольких устройств в сети, включая ваш модем.Таким образом, маршрутизатор позволяет вашему модему и нескольким устройствам передавать данные из одного места в другое. Модем - это канал, по которому данные отправляются в Интернет и из него.

Вам нужен модем из-за различных типов сигналов, используемых компьютерами, по сравнению с Интернетом в целом. Компьютеры и мобильные устройства используют цифровой сигнал, а Интернет работает с аналоговым сигналом.

Модем преобразует эти сигналы в правильный формат. Отсюда и название устройства: модем - это дулятор mo, и одулятор dem .Вы часто получаете модем от своего интернет-провайдера при подписке на интернет-пакет; мы рассмотрели лучшие замены модемов / роутеров, если у вас есть Comcast.

Это преобразование сигнала является специальной функцией модема.Фактически координация этих сигналов - это работа маршрутизатора.

Для чего используется маршрутизатор? Когда он вам понадобится?

Когда-то давным-давно в доме с одним компьютером вам требовался только модем для подключения к Интернету.Технически, если вы хотите подключить только одно устройство, вы все равно можете использовать только модем. Хотя из соображений безопасности и гибкости в будущем лучше использовать маршрутизатор даже с одним устройством в вашей сети.

Но теперь, когда дома обычно имеют более одного устройства, необходим маршрутизатор. Вспомните, например, название дороги и номер вашего дома. Если бы на дороге был только один дом, вам не понадобился бы номер дома, поскольку это единственное местоположение. Но когда на дороге несколько домов, вам нужен местный адрес.

Маршрутизатор нужен не только тогда, когда вы хотите подключить несколько устройств к Интернету, но также если вы хотите подключить несколько устройств друг к другу.Без Интернета вы все равно можете создать локальную сеть из компьютеров и других устройств. Это позволяет передавать файлы и обмениваться ими с определенными устройствами в сети, включая принтеры, сканеры и игровые консоли.

Без маршрутизатора данные не попали бы на нужное устройство.Команда для печати документа бесполезна, если она попадает на ваш смартфон или динамик Google Home - она ​​должна идти на ваш принтер.

Говоря о Google Home, маршрутизаторы еще более важны, когда дело доходит до подключения вашего умного дома.Поскольку умный дом - это еще и локальная сеть устройств, без маршрутизатора они не могут разговаривать друг с другом. В зависимости от устройства вам может потребоваться подключение к Интернету, если службы размещены в облаке. Но в конечном итоге маршрутизатор координирует эти пакеты данных.

Локальная сеть может существовать без Интернета или модема, но не может существовать без маршрутизатора.

Различия между проводным и беспроводным маршрутизаторами

Разница между беспроводным и проводным маршрутизатором заключается в том, какие типы подключений позволяет каждое устройство.Проводной маршрутизатор имеет только порты кабеля LAN, а беспроводной маршрутизатор (также известный как маршрутизатор Wi-Fi) включает антенны и беспроводной адаптер, который позволяет устройствам подключаться без кабеля.

В настоящее время большинство маршрутизаторов и модемов имеют как порты LAN, так и антенны.Есть несколько моментов, которые вы должны помнить, прежде чем выбирать, какой Wi-Fi роутер купить, чтобы убедиться, что вы выбрали подходящий для вашей ситуации.

Дополнительная информация о ваших интернет-устройствах

Теперь вы знаете, что делает маршрутизатор и какую роль он играет в подключении ваших устройств к Интернету. Если вы все еще ищете дополнительную информацию, чтобы разобраться в жаргоне, у нас есть другие руководства, которые стоит проверить.

Например, в чем разница между маршрутизатором, концентратором и коммутатором? Оказывается, вам не нужно тратить деньги на каждое устройство, чтобы подключить домашнюю сеть к Интернету.Мы также рассмотрели лучшие роутеры для путешествий, когда вы в пути.

Как найти коды остановки и исправить ошибки Windows 10 Коды остановки

- отличная отправная точка для исправления любых ошибок Windows 10.Вот что вам нужно знать об использовании кодов остановки для устранения неполадок.

Об авторе Меган Эллис (115 опубликованных статей)

Меган решила объединить свою диплом с отличием в области новых медиа и всю жизнь гиков, чтобы продолжить карьеру в технической и игровой журналистике.Обычно она пишет на самые разные темы и пускает слюни над новыми гаджетами и играми.

Ещё от Megan Ellis
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Функция интернет-маршрутизатора

Этот контент несовместим с этим устройством.

Все эти сети полагаются на NAP, магистрали и маршрутизаторы для взаимодействия друг с другом. Что удивительно в этом процессе, так это то, что сообщение может покинуть один компьютер и пройти через полмира через несколько разных сетей и прибыть на другой компьютер за доли секунды!

Маршрутизаторы определяют, куда отправлять информацию с одного компьютера на другой.Маршрутизаторы - это специализированные компьютеры, которые отправляют ваши сообщения и сообщения любого другого пользователя Интернета, ускоряясь к месту назначения по тысячам путей. Маршрутизатор имеет два отдельных, но связанных задания:

.

Объявление

  • Это гарантирует, что информация не попадет туда, где она не нужна. Это очень важно для того, чтобы большие объемы данных не засоряли соединения «невинных прохожих».
  • Это гарантирует, что информация действительно доходит до предполагаемого места назначения.

При выполнении этих двух задач маршрутизатор чрезвычайно полезен для работы с двумя отдельными компьютерными сетями. Он объединяет две сети, передавая информацию от одной к другой. Он также защищает сети друг от друга, предотвращая ненужное перетекание трафика в одну из них в другую. Независимо от того, сколько сетей подключено, основные операции и функции маршрутизатора остаются неизменными. Поскольку Интернет - это одна огромная сеть, состоящая из десятков тысяч более мелких сетей, использование маршрутизаторов в нем абсолютно необходимо.Для получения дополнительной информации прочтите Как работают маршрутизаторы.

.

Где я могу найти свой WEP-ключ?

Обновлено: 31.08.2020, Computer Hope

Если вы используете маршрутизатор, обеспечивающий подключение к Интернету по Wi-Fi, вам потребуется пароль для проверки подлинности подключения к сети. Если вы не знаете пароль, но являетесь владельцем или администратором маршрутизатора самостоятельно, просмотрите пароль или сбросьте его на что-то новое, выполнив следующие действия.

Во-первых, давайте кратко обсудим, как работают пароли Wi-Fi, чтобы вы могли лучше понять, как они настроены.

Методы беспроводного шифрования

Три типа аутентификации для потребительского Wi-Fi - это WEP, WPA и WPA2. Большинство домашних маршрутизаторов имеют все три варианта, но WPA2 является наиболее безопасным и его следует использовать всегда, если это возможно.

  • WEP означает Wireless Equivalent Privacy и был представлен в сентябре 1999 года и первоначально предоставлял только 64-битное шифрование (позже он был модернизирован и предлагал 128-битное шифрование). WEP был официально объявлен устаревшим в 2004 году, поскольку он менее безопасен, чем новые методы.Однако он по-прежнему встречается на современных маршрутизаторах в целях обратной совместимости.
  • WPA означает Защищенный доступ к Wi-Fi . Представленный в 2003 году, он поддерживает 256-битные методы шифрования, включая AES. Он был предназначен для устранения разрыва между WEP и более сложным WPA2.
  • WPA2 - это обновленная версия WPA, которая была представлена ​​в 2004 году. Она обеспечивает использование AES и реализует некоторые более сильные поддерживающие протоколы, такие как CCMP (Counter Cipher Mode).Хотя WPA2 все еще имеет некоторые известные уязвимости, они требуют значительных вычислительных ресурсов, и злоумышленник уже должен иметь доступ к локальной беспроводной сети. WPA2 до сих пор используется в качестве стандарта для надежного беспроводного шифрования на потребительском уровне.
Заметка

Большинство маршрутизаторов предлагают два типа шифрования WPA2, которые называются WPA2-Personal и WPA2-Enterprise . Корпоративная версия WPA2 предназначена для корпоративных настроек, когда ИТ-отдел контролирует политики безопасности в масштабах компании.Для других настроек, включая беспроводной Интернет в вашем доме, используйте метод шифрования WPA2-Personal .

Все эти методы требуют пароля, также известного как ключ шифрования , при попытке подключения. Если вы предоставите правильный ключ, будет установлено беспроводное соединение.

Я не знаю, какой у меня ключ. Как мне подключиться к беспроводной сети?

Если вы забыли ключ для подключения к беспроводной сети, вам необходимо получить доступ к интерфейсу конфигурации маршрутизатора с помощью Интернет-браузера.

Обычно это можно сделать по беспроводной сети. Но в этом случае вы не можете - потому что у вас нет пароля.

Следовательно, для подключения к роутеру у вас есть два варианта:

Создайте проводное подключение к роутеру

Если у вас есть кабель Ethernet и порт Ethernet на вашем компьютере, вы можете создать проводное соединение с маршрутизатором.

Маршрутизаторы

иногда поставляются в комплекте с коротким кабелем Ethernet, также известным как кабель категории 5, именно для этой цели.Он должен иметь соединение на каждом конце, как показано на рисунке справа. Если у вас его нет, вы можете приобрести его в Интернете или в местном магазине электроники. Короткая длина кабеля вполне подойдет - 3 фута должно быть достаточно.

Подключите один конец кабеля к компьютеру или ноутбуку. Другой конец подключите к задней части роутера, как показано на рисунке.

Заметка

Ваш маршрутизатор может иметь один порт Ethernet для входящих подключений, помеченный «WAN», который предназначен для подключения к Интернету.Не подключайте кабель Ethernet к этому порту. Вместо этого подключите кабель к одному из портов с пометкой «LAN». Эти порты передают Интернет на другие устройства, например на ваш компьютер.

После подключения кабеля к компьютеру и маршрутизатору ваша операционная система должна автоматически определить соединение. Теперь вы можете перейти к настройке вашего маршрутизатора.

Сбросьте маршрутизатор до заводских настроек по умолчанию

Если у вас нет кабеля Ethernet или если проводное подключение неудобно, вы можете сбросить настройки маршрутизатора до заводских настроек по умолчанию.Это приведет к сбросу имени вашей беспроводной сети (SSID) и ключа шифрования. Эти значения по умолчанию часто напечатаны на наклейке, прикрепленной к корпусу самого маршрутизатора.

Если вы решите сбросить настройки маршрутизатора до заводских, имейте в виду, что любые другие пользовательские настройки или другие изменения будут сброшены до настроек по умолчанию. Прежде чем продолжить, проверьте документацию производителя для вашей модели маршрутизатора. Если у вас нет физического руководства по эксплуатации, вы можете найти его в Интернете в разделе «Поддержка» на веб-сайте производителя.

После сброса маршрутизатора до заводских настроек по умолчанию вы сможете подключиться к беспроводной сети, используя SSID и ключ шифрования по умолчанию. Когда вы подключитесь, вы можете перейти к следующему шагу, получив доступ к конфигурации вашего маршрутизатора.

Дополнительные сведения о сбросе настроек маршрутизатора см. В разделе «Как сбросить забытые имя пользователя и пароль на маршрутизаторе».

Доступ к конфигурации маршрутизатора

После подключения к беспроводному маршрутизатору (с помощью проводного соединения или с использованием учетных данных беспроводной сети по умолчанию) вы можете получить доступ к конфигурации вашего маршрутизатора в веб-браузере. В окне браузера введите IP-адрес вашего маршрутизатора в адресную строку браузера и нажмите Введите .

Если вы не знаете IP-адрес вашего маршрутизатора, вы можете попробовать один из следующих распространенных адресов маршрутизатора:

  • 192.168.0.1
  • 192.168.1.1
  • 10.0.0.1
  • 10.0.1.1

Некоторые маршрутизаторы также позволяют подключаться, вводя жестко заданный URL. Например, многие беспроводные маршрутизаторы Netgear позволяют использовать адрес www.routerlogin.net для доступа к вашему маршрутизатору.

Обратитесь к руководству вашего маршрутизатора, чтобы узнать правильный адрес вашего маршрутизатора, и перейдите по этому адресу в своем веб-браузере.

Вход в роутер как администратор

После перехода к IP-адресу вашего маршрутизатора в веб-браузере должно появиться приглашение для входа в систему с запросом имени пользователя и пароля администратора маршрутизатора.

Если вы не помните имя и пароль администратора или не уверены, обратитесь к руководству вашего маршрутизатора, чтобы узнать значения входа по умолчанию.Ниже приведены часто используемые небезопасные значения по умолчанию.

  • админ / админ
  • админ / пароль
Предупреждение

Никогда не оставляйте имя администратора и пароль вашего маршрутизатора со значениями по умолчанию, так как любой может найти их с помощью поиска в Интернете. Всегда меняйте эти значения при настройке беспроводного маршрутизатора. Как минимум, измените пароль на надежный, который вы запомните.

Если вы не можете войти в свой маршрутизатор, потому что не можете вспомнить информацию для входа, а имя пользователя и пароль по умолчанию не работают, вы можете сбросить маршрутизатор до заводских настроек по умолчанию.

После входа в систему вы можете просмотреть или изменить конфигурацию маршрутизатора.

Просмотр и изменение ключа шифрования (пароль беспроводной сети)

Интерфейс конфигурации каждого маршрутизатора отличается. Ниже приведен пример того, как может выглядеть настройка роутера.

В интерфейсе настройки маршрутизатора найдите раздел под названием Wireless или что-то подобное. Вы ищете страницу, на которой вы можете изменить конфигурацию беспроводной сети, включая ее имя SSID и ключ аутентификации.Если вы не можете найти его, обратитесь к руководству вашего маршрутизатора за конкретными инструкциями.

Когда вы найдете страницу конфигурации беспроводной сети, вы можете просмотреть значения и внести изменения. Для метода аутентификации выберите WPA2-Personal . Вы можете установить ключ шифрования (пароль) в одном из текстовых полей ниже. Проконсультируйтесь с вашим руководством, если вы не можете найти нужное поле.

Ключ шифрования часто отображается в виде обычного текста, поэтому, если вам нужен только текущий пароль, он должен быть виден на этой странице.

В это время измените имя SSID, которое отображается в списке доступных беспроводных сетей.

Если вы вносите какие-либо изменения в конфигурацию маршрутизатора, обязательно сохраните их. Например, в примере, изображенном выше, вы должны нажать кнопку Применить .

Заметка

Многие современные беспроводные маршрутизаторы предлагают две беспроводные сети, которые вещают на частотах 2,4 ГГц и 5 ГГц соответственно. Конфигурация для каждой сети может отображаться на отдельных страницах.Если вы используете обе сети, убедитесь, что они обе настроены так, как вам нужно, и вы знаете пароль для каждой. Обратитесь к руководству вашего маршрутизатора для получения дополнительной информации о настройке двухдиапазонного Wi-Fi.

Убедитесь, что вы можете подключиться к беспроводной сети

  • Убедитесь, что все изменения сохранены, и при необходимости вы перезапустили маршрутизатор. Если вы используете проводное соединение, отключите кабель Ethernet.
  • Если вы изменили SSID или ключ, вы отключитесь от маршрутизатора, когда новая конфигурация вступит в силу. Следовательно, вам необходимо войти в свою беспроводную сеть, используя новые учетные данные.
  • Если вы сбросите маршрутизатор до заводских настроек по умолчанию, мы рекомендуем вам изменить имя пользователя и пароль администратора маршрутизатора на значения, отличные от значений по умолчанию. Вы можете сделать это в интерфейсе конфигурации маршрутизатора. Если у вас возникнут трудности с поиском правильного меню и параметров конфигурации, обратитесь к руководству по эксплуатации вашего маршрутизатора.

Если вы попробовали все вышеперечисленные предложения, но по-прежнему не можете войти в систему, мы рекомендуем обратиться за технической поддержкой напрямую к производителю маршрутизатора.

.

Как удлинить интернет кабель: 4 разных способа

Современный мир активно движется в сторону беспроводных технологий и, вероятнее всего в ближайшем будущем мы полностью избавимся от ненавистных проводов, которые доставляют кучу неудобств. Но это все ждет нас впереди, а на данный момент в квартире у каждого из нас проложен не один десяток метров кабеля, который открывает нам доступ ко всемирной паутине. Несмотря на развитие технологий, проводной тип подключения и по сей день имеет несколько неоспоримых преимуществ перед беспроводным типом подключения: он более стабильный, более скоростной и более распространенный. Но самый главный минус проводов — они весьма уязвимы для внешнего воздействия (постоянно рвутся, пережимаются и так далее). Конечно, существуют такие типы оплеток, которые надежно защищают витую пару от физических воздействий, но они предназначены не для домашнего использования. Если вы задаетесь вопросом «Порвался интернет кабель, как соединить?», то этот материал вам поможет.

Как нарастить интернет кабель своими руками

Для такого простого процесса, как соединение кабеля, не обязательно прибегать к помощи специалиста, можно сделать все в домашних условиях своими руками. Самый простой способ — это скручивание проводов между собой. Просто возьмите два провода, зачистите верхний слой оплетки и в соответствии с цветами скрутите их между собой. Более подробно про цветовую схему интернет-кабелей мы рассказывали в этой статье. Затем изолентой обмотайте соединенные провода для лучше изоляции и более эстетического вида.

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Как удлинить интернет кабель с помощью переходника

Один из самых практичных и «правильных»  способов — использование специальных коннекторов, которые называются «джойнеры». Они представляют собой небольшую коробочку размером чуть больше, чем RJ-45 коннектор (такие разъемы находятся на любом сетевом оборудовании для подключения интернета). С обеих сторон находятся разъемы формата RJ-45. В них вставляются два обжатых кабеля и на этом процесс наращивания закончен.

Не трудно догадаться, что такой способ обладает целым рядом недостатков. Во-первых, эти самые джойнеры нужно еще и найти. В продаже встретить их можно крайне редко, придется заказывать в интернет-магазине. К слову, стоят они совсем немного. Во-вторых, требуются обжатые кабели. Не получится просто засунуть провода в коннектор, чтобы все работало. О том, как правильно обжать витую пару мы рассказывали здесь (для этого не обязательно требуется специальный инструмент).

Существенный плюс заключается в том, что качество связи никак не страдает от такого подключения. И если вы обладаете достаточными навыками для обжимки проводов и у вас есть соответствующий инструмент, то процесс не займет много времени.

Как соединить интернет кабель между собой: каплер

В мире сетевого обслуживания существует еще одно незамысловатое устройство под названием каплер. По своей сути — это такой же переходник, как и джойнер, только он позволяет не делать обжимку кабеля. По своей сути это небольшая открывающаяся коробочка, которая внутри имеет 16 ножевых контактов. С помощью отвертки провода зажимаются в контакты в соответствии с цветами и коробочка закрывается. Для этого процесса существует даже специальный инструмент под названием панчер, который выглядит, как нож с V-образным лезвием. Обычному пользователю для того, чтобы один раз удлинить или соединить два кабеля, конечно же, нет смысла его покупать, но технические специалисты пользуются именно им.

У такого способа есть 3 основных плюса. Во-первых, можно обойтись и без специального инструмента. Во-вторых, найти такое устройство очень просто в любом магазине электроники. Ну и, конечно же, качество связи никоим образом не ухудшается. Из минусов следует отметить высокую стоимость среди всех остальных способов.

Как правильно соединить интернет кабель

Если вы не хотите использовать никакие дополнительные переходники, то самый надежный способ — спаять их между собой. Это самый долгий метод среди всех и необходимо обладать некоторыми навыками. Перед пайкой проводится подготовка кабеля. Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу. Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетичный вид и лучшую герметичность.

Как проверить работоспособность кабеля после удлинения/ремонта

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, ваш ПК соединен с всемирной паутиной. Значит процесс удлинения/ремонта прошел успешно.

Вывод

Как видите, существует множество вариантов, как удлинить интернет кабель или как соединить два интернет кабеля. В зависимости от ваших навыков, инструментов под рукой и предпочтений, можете выбрать любой. Каждый обладает своими плюсами и минусами, так что самого универсального и «правильного» метода нет.

Читайте также:

Теги интернет

Какой нужен патч корд для роутера?

Какой купить коммутационный шнур для роутера?

Практически каждый современный офис или жилое помещение оборудованы роутерами – устройствами, предназначенными для распределения потока данных из глобальной сети между подключенным к ним сетевым оборудованием. В связи с развитием технологии беспроводной передачи данных Wi-Fi, большинство видов соединения происходит с ее использованием, однако включение в локальную сеть имеет проводной характер. Как правило, роутер устанавливают на входе в помещение либо возле компьютера, выполняющего функции центральной станции. Подключение к сети Интернет осуществляют при помощи сетевой розетки либо роутер подключают непосредственно к ПК (ноутбук).

Часто возникают вопросы – какой же нужно применять кабель от розетки до маршрутизатора либо какой нужно купить кабель для подключения роутера к компьютеру? Постараемся ответить на них ниже.

Патч корд для интернета

Основная задача патч корда или коммутационного шнура – обеспечить устойчивое соединение между двумя сетевыми устройствами. Он представляет собой отрезок слаботочного кабеля витая пара, снабженного с обоих концов коннекторами – соединителями, с помощью которых происходит разъемное механическое подключение проводников витой пары с контактами в разъеме. Коннекторы закрепляют на концах провода с помощью специального обжимного инструмента – кримпера. Поскольку такая работа требует некоторой квалификации, гораздо проще приобрести готовый патч корд для интернета. Соединители и разъемы подключаются по формуле 8Р8С и могут иметь прямой или кроссовый (перекрестный) характер соединения. Для подключения роутера к компьютеру либо сетевой розетке применяют прямой патч-корд, однако абсолютное большинство современных сетевых карт распознают тип соединения поэтому в данном случае, на этот фактор можно не обращать особого внимания.

Тип коннекторов для витой пары, соответствующий формуле 8Р8С называют RJ-45. Длина отрезка электрического кабеля, в большинстве случаев, не должна превышать 5 метров.

Если соединение с глобальной сетью происходит при помощи оптоволоконного кабеля, применяют оптические патч корды. Они имеют отличную от витой пары природу передачи сигнала, основанную на прохождении в полом теле проводника одно или нескольких лазерных лучей, поэтому оптические и слаботочные коммутационные шнуры не являются взаимозаменяемыми.

Выбор патч корда для роутера в сети из медного проводника

Как было сказано выше, для подключения маршрутизатора к сетевой розетке или компьютеру выбирают патч корд нужной длины с коннекторами RJ-45. Кроме того, обращают внимание на два важных момента: скорость передачи данных и экранирование соединений.

Скорость соединения между маршрутизатором и другим сетевым устройством определяется пропускной способностью сети и физически не может превышать ее. Каждой скорости соответствует определенный тип медного проводника, который называется категорией и наносится на маркировке коммутационных шнуров. Так, скорости передачи данных от 10 до 100 Мбит/с (сети Fast Ethernet) отвечает проводник категорий 5 и 5е, сети Gigabit Ethernet (скорость от 100 до 1000 Мбит/с) требуют использования кабеля категории 6 и 6а (свыше 1000 Мбит/с).

Экранирование соединений используют для защиты передачи данных от различных помех. Неэкранированный патч корд имеет маркировку UTP, защищенный слоем фольги – FTP, металлизированной оплеткой – STP. Если использована комбинация различных видов защиты, это также отражается в буквенном обозначении, например патч корд F/STP – это кабель, где витая пара защищена фольгой, а общая скрутка дополнительно металлической проволокой.

Следует отметить, что эффект экранирования ощутим лишь в том случае, если оба устройства, например маршрутизатор и ПК, имеют заземление линии защиты. В бытовых условиях, как правило, защита от помех не требуется.

Оптоволоконный шнур для маршрутизатора

Если требуется обеспечить передачу данных к роутеру от оптоволоконной линии, применяют оптический патч корд. Он состоит из оптоволоконного кабеля и специальных коннекторов. При выборе шнура следует правильно подобрать тип волокна и вид соединителя.

Оптоволоконный шнур может быть одномодовым (SM) или многомодовым (MM). Эта характеристика отражает возможность использования одной или нескольких оптических волн для одновременной передачи данных. Одномодовый и многомодовый кабель нельзя заменить друг на друга, поэтому перед приобретением шнура следует узнать характеристики оптоволоконной сети.

Оптические коннекторы различают по виду шлифовки среза оптоволокна. Наиболее распространены такие коннекторы для оптоволокна: FC, SТ, LC, SC, заменять друг на друга их нельзя.

Где купить шнур для роутера?

Наиболее простой путь купить подходящий патч корд для маршрутизатора – обратиться в гипермаркет «Сетевуха», в котором представлены практически все известные модели коммутационных шнуров различной конструкции, длины и производителей. Большое преимущество «Сетевухи» - возможность получить предварительную консультацию, поскольку для выбора правильной модели соединительного шнура иногда нужны специальные знания.

Выбранный в «Сетевухе» патч корд для роутера можно оплатить в удобной форме и получить в любом населенном пункте Украины. На весь товар распространяется гарантия производителя.

Кабели и переходники для ПК

Как выбрать интернет кабели и переходники для ПК

Специальные переходники и адаптеры позволяют расширить сферу применения стационарного компьютера, ноутбука или планшета. Так, кабель для интернета обеспечивает высокую скорость передачи данных. HDMI-провод дает возможность сопрягать монитор с телевизором. Аналоговые переходники со стандартом 3.5 мм позволяют подсоединять к ПК наушники и микрофоны с любым интерфейсом. Выбору пользователей также доступны удлинители, разветвители, коннекторы, колпачки, скобы. Изделия отличаются не только функциями, но и ценой. Она зависит от длины шнура и типа разъемов.

Ethernet

Чтобы прокладывать компьютерную сеть, нужен Ethernet кабель. Производители выпускают три разновидности таких девайсов: витую пару, коаксиальный и оптоволоконный провода. Первый вариант состоит из переплетенных между собой медных проводников. В качестве изоляционной оболочки применяется ПВХ-пластикат. Пропускная способность такого кабеля достигает 40 Гбит/с, максимальная длина – 100 м. Длину можно наращивать и укорачивать. Ethernet-шнур в виде витой пары характеризуется высокой надежностью и легко заменяется в случае повреждения, что подтверждают отзывы пользователей. Коаксиальный провод позволяет передавать не более 10 Гбит/с. Пропускная способность оптоволокна измеряется терабайтами в секунду.

НDMI

Транслировать фильм с компьютера на экран телевизора позволит HDMI кабель. Он дает детализированную картинку и объемный звук. Большинство таких моделей поддерживают стандарт 1.0–1.3b, при котором видео транслируется в FullHD-формате. Чтобы смотреть фильмы в качестве UHD, выбирайте HDMI-провод типа 1.4. Для запуска не нужно устанавливать драйвера.

Обращайте внимание на пропускную способность. Для отображения фото и видео достаточно стандартного варианта. Для фильмов и игр понадобится высокоскоростной провод. Выходы на его концах должны соответствовать типу гнезда. Чтобы синхронизировать несколько устройств, стоит приобрести беспроводной адаптер HDMI. Благодаря встроенному модулю Bluetooth он выводит картинку и звук со смартфона или ПК на другие устройства. Купить такой переходник стоит для подключения к домашнему кинотеатру и акустической системе.

USB

Чтобы подсоединять периферию к ПК и ноутбукам, не обойтись без кабеля USB. Приспособление также обеспечит питание смартфону или MP3-плееру в случае утери оригинальной зарядки. Кроме того, ЮСБ позволит передавать информацию с компьютера на другое цифровое устройство, и наоборот. Его можно использовать и при создании корпоративной сети для подключения цифровой техники к док-станциям. Приобрести переходник USB стоит и для того, чтобы заряжать телефон в автомобиле. Благодаря компактным размерам шнур легко поместится в кармане рюкзака или куртки. При выборе обращайте внимание на тип входа (A, B или C) и форм-фактор (стандарт, мини, микро). Удобство эксплуатации переходника USB зависит от длины кабеля. Экранирование гарантирует дополнительную безопасность, поскольку подавляет высокочастотные помехи.

Другие аксессуары

Производители выпускают и удлинители. Так, чтобы соединить две части провода с целью расширения коммуникационной линии, стоит приобрести специальный переходник. Для подключения двух мониторов к одному компьютеру понадобится кабель с интерфейсом VGA. Разветвитель даст возможность сопрягать несколько одинаковых девайсов с одним источником сигнала.

Заказывайте компьютерную технику и периферию в интернет-магазине «Фокстрот» с доставкой по Киеву и в другие города Украины.

Компьютерный разъем RJ-45 на 8 контактов

Чтение этой статьи было бы невозможно без простого и одновременно гениального устройства – LAN разъема RJ45. Если посмотреть на роутер или на сетевую карту компьютера, там обязательно будет именно этот разъем – RJ45 – современный стандарт, который используют 99.9% всех интернет-провайдеров для постройки локальных и глобальных сетей.

Устройство коннектора и гнезда

Если обратить внимание на тот же роутер, можно заметить, что кабель обжат пластиковой клипсой, говоря о RJ45подразумевают именно ее. Она состоит из пластикового корпуса с отличными характеристиками прочности и 8 контактных площадок, которые принимают сигнал с витой пары. Чтобы сигнал не пропадал, а кабель не вылезал, в клипсе есть ножи, которые обжимают проводки, обеспечивая постоянное взаимодействие. Прочно обжатая «витая пара» подключается в розетку, которая также имеет восемь принимающих штекеров.

Гнезда или розетки под RJ45 встречаются довольно разные. Обывателю знакомы обычные порты сетевой карты системного блока или гнезда в роутере. Но также существуют настенные розетки, наподобие тех, что можно было увидеть в американских фильмах, куда подсоединяют телефонный кабель. Они могут идти с гнездом под коннектор или сразу иметь встроенную клипсу.



Последняя удобна тем, что инструменты для обжима кабеля не понадобятся. Подключение происходит путем вталкивания витых пар и нажима на корпус розетки.

Стоит сказать, что, обжав кабель, вытащить его из коннектора уже не получится. В этом плане разъем RJ45 одноразовый. При неправильном обжатии сетевой кабель обрезается и берется новая клипса.



Существующие разновидности

Стандарт стандартом, а разновидности все-таки имеются. Для начала стоит раскрыть распространенный миф – 8p8c и RJ45 – это не одно и тоже. Хотя в магазинах их до сих пор ошибочно обзывают разъемом RJ45 5e 8p8c (5е означает пропускную мощность до 1000 мб). Визуально они похожи и 8p8c также способен обжимать четыре витых пары, но его пропускная способность ограничена 10 мб/с, что характерно для стандарта Internet.

Но мы сегодня пользуемся стандартом Fast Internet и средняя температура по больнице около 80 мб/с, поэтому артикулом 8p8c сегодня только обозначают возможность обжимки 4 витых пар. Также разъем ethernet RJ45 будет использоваться для Gigabit Internet, так как число витых пар там также останется в пределах четырех, но вместо 5е, там будут использовать 6е и более.

Ножи

Чтобы купить правильный коннектор нужно знать, какой тип кабеля будет заводиться. Под разный тип применяют разные ножи – прямые и смещенные. Последний используется для кабелей с одинарными жилами. Прямые ножи хороши для обжатия наборных жил. Неправильно подобранные ножи будут плохо зажимать витые пары, из-за чего будет страдать контакт и, соответственно, скорость передачи данных.

Напыление

Также, если посмотреть на предлагаемые сегодня RJ45 можно заметить, что цена на них может значительно отличаться. Кроме оригинальных и непонятно где штампованных клипс, большую роль в ценообразовании влияет золотое напыление на ножах и контактных площадках. Чем оно толще, тем изначально лучше скорость передачи. Со временем покрытие истончается и коннектор меняется. Правда для обычного пользователя это неактуально, срок службы исчисляется десятилетиями.

Экранировка

В условиях внешних помех, электромагнитных полей и электрических токов приходится применять экранированные кабеля. Для них предусмотрены экранируемые клипсы, а стоят они не сильно дороже. Часто используют обычные коннекторы, но дополнительно защищенные прорезиненными «чехлами». В остальных случаях изнутри клипса обернута фольгой.



Как обжать витую пару самостоятельно

Чтобы самостоятельно обжать кабель, в первую очередь понадобится кримпер для разъемов RJ . Инструмент похож на плоскогубцы, но имеет специальный разъем, который при

сдавливании рукоятей зажимает жилы ножами коннектора, обеспечивая надежное соединение с контактными площадками. В продаже можно найти универсальные кримперы, предназначенные для двух-трех типов разъемов.

Также есть такое понятие - распиновка и ее нужно правильно сделать. В кабеле есть 8 жил разных цветов – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Распиновка может выполняться двумя вариантами – А и В. В наших стандартных интернет-сетях для подключения к компьютеру используют последний вариант распиновки. На Западе наоборот, больше любят первый. От применения противоположного варианта ничего критического не произойдет, может наблюдаться лишь незначительная потеря скорости.

Итак, согласно картинке, сверху вниз необходимо расположить жилы в коннекторе и обжать с помощью кримпера, после чего разъем RJ45 готов к подключению.





Как Лучше Провести Интернет В Новую Квартиру? :: ПРОВАЙДЕР.НЕТ

Содержание

  1. Прокладка кабелей в новой квартире

Сегодня интернет, пожалуй, необходим в такой же степени, как электричество и вода. Поэтому каждый, кто заселяется в новую квартиру, проводит интернет.

Перед подключением необходимо выбрать провайдера. Главными критериями выбора являются скорость интернета и его цена. Стабильность работы сейчас не обсуждается – интернет должен работать всегда. Затем вопрос заключается в том, какой интернет нужен - беспроводной или проводной. В любом случае, кабель придется в квартиру заводить.

Если будет использоваться Wi-Fi, то кабель достаточно подвести к роутеру, который можно разместить максимально близко к коридору, чтобы не вести его в комнату. Если будет использоваться проводное соединение, то кабель необходимо провести к сетевой карте компьютера.

Прокладка кабелей в новой квартире

Перед приходом работников провайдера для прокладки интернет кабелей, необходимо, чтобы у владельца уже был готовый план расположения мебели. Провода необходимо тянуть к тем стенам, возле которых будет расположен компьютер или роутер. Для правильного подключения интернета необходим кабель «витая пара» и розетки разъемом RJ-45. Кабель должен быть одножильным и иметь 4 пары. Кабель от розетки к разъему на ПК называется патч-кордом и цена его 1-2 доллара за штуку.

Интернет кабель важно купить качественный. Подойдет Neomax. В магазине можно купить и готовые патч-корды. У провайдеров обычно обжим кабеля стоит довольно дорого.

Вариант подключения интернета к роутеру достаточно перспективен в том смысле, что со временем появляется все больше устройств, которые подключаются к интернету – ноутбуки, айфоны, планшеты, даже телевизоры уже могут заходить в интернет. И если в каждом из этих устройств есть Wi fi, то не нужно тянуть провода к ним. Поэтому сейчас вариант с роутером наиболее оптимален. Тем более в тех квартирах, где сделан дорогой ремонт, где напольные и настенные покрытия выполнены таким образом, что нежелательно их лишний раз «беспокоить».

Причем, если у вас два стационарных компьютера, то их тоже можно подсоединить без проводов – для этого можно купить сетевую карту с Wi FI (сейчас есть уже такие в продаже) и они будут принимать сигнал от роутера. Понятно, что для такого интернета необходим роутер с высокой пропускной скоростью (желательно 150 -200 мб) и сам интернет должен быть высокоскоростным.

Как подключить телевизор к компьютеру / ноутбуку с помощью сети LAN, VGA, DVI, HDMI + видео

Вопрос подключения мобильной, цифровой техники к телевизорам становится актуальнее с каждым днем. Число проданных ноутбуков, компьютеров и современных ЖК,  плазменных телевизоров стремительно увеличивается. И рано или поздно встает вопрос- Как подключить компьютер, ноутбук к ЖК или плазменному телевизору? Ведь многие хотят просматривать видео (в том числе 3D), фото, веб станицы не на небольшом мониторе ноутбука или компьютера, а на больших панелях телевизора. Это статья должна помочь вам в подключении компьютера/ ноутбука к телевизору.

Подключения телевизора к компьютеру/ ноутбуку с помощью VGA- подключения.

VGA-разъем, также известный как D-Sub, -исключительно аналоговый вариант подключения без возможности передавать звук.

 VGA-разъем способен выводить изображение с разрешением не выше 1600х1200 точек. Некоторые современные видеокарты способны выводить по такому аналоговому интерфейсу изображение с разрешением даже 1920х1080 – но все же, это скорее исключение из правил. Для того, что бы подключить компьютер/ ноутбук этим способом- необходимо проверить наличие VGA разъема на телевизоре и ноутбуке/ компьютере, затем подключить их между собой VGA кабелем.

Настройки, которые необходимо произвести на ноутбуке/ компьютере будут описаны ниже . Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать VGA-подключение. Для этого на пульте управления нажимаете кнопку SOURCE или INPUT (на разных телевизорах по разному).

Затем в настройках телевизора выбираете необходимое вам подключение.

Подключения телевизора к компьютеру/ ноутбуку  с помощью DVI-подключения.

 (Digital Visual Interface (DVI)- цифровой видео интерфейс, способный передавать качественное изображения без звука.

Виды входов DVI
•  DVI-I Single Link - один аналоговый и один цифровой канал.
•  DVI-D Dual Link - два цифровых канала. Позволяет использовать разрешения вплоть до 2560*1600 при частоте обновления 60Гц или 1920*1080 при частоте обновления 120Гц (необходимо для использования технологии nVidia 3D Vision). Наиболее актуален в настоящее время.
•  DVI-D Single Link - только один цифровой канал, возможности интерфейса ограничены разрешением 1920*1200 или 1600*1200 при частоте обновления 60Гц, для поддержки больших разрешений необходимо использовать Dual Link или аналоговый интерфейс.
•  DVI-I Dual Link - один аналоговый и два цифровых канала, наиболее полная реализация интерфейса. С помощью такого интерфейса можно передавать сигнал в формате 3D.
•  DVI-A - только аналоговая часть, без цифровой, фактически - это разъём VGA, выполненный в новом форм-факторе. Встречается обычно только на DVI-части переходника DVI-VGA.
Подключение происходит с помощью DVI-кабеля.

Настройки, которые необходимо произвести на ноутбуке/ компьютере будут описаны ниже.Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать DVI-подключение. Как это сделать описано выше, единственное отличие - на телевизоре необходимо выбрать DVI.

Основные проблемы и вопросы подключения телевизора к ноутбуку с помощью DVI описаны в статье Распространенные проблемы при подключении телевизора к компьютеру с помощью кабеля DVI.

Подключения телевизора к компьютеру/ ноутбуку  с помощью HDMI- подключения.

 High-Definition Multimedia Interface ( HDMI) - цифровой интрефейс подключения, способный передавать не только видео в формате FullHD, но и звук.

Главным преимуществом HDMI-разъема является возможность одновременной передачи видео и аудио сигнала по одному кабелю. Причем, и тот и другой сигнал передается в высококачественном формате. Разрешение видеосигнала составляет 1920х1080 точек при 60 Гц, а разрешение звукового сигнала: 24 бит/192 кГц. Причем, формат HDMI предусматривает несколько ревизий. Наиболее современная версия HDMI 1.4 позволяет передавать также и 3D-сигнал. Однако, для этого требуется совместимость всего вашего оборудования с требованиями стандарта, включая используемый для соединения кабель.
Подключение происходит с помощью HDMI кабеля

Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать HDMI-подключение. Как это сделать описано выше, единственное отличие- на телевизоре необходимо  выбрать HDMI. Ниже описаны настройки, которые необходимо выполнить на компьютере / ноутбуке.

Основные проблемы и вопросы подключения телевизора к ноутбуку с помощью HDMI описаны в статье Распространенные проблемы при подключении телевизора к компьютеру с помощью кабеля HDMI.

Настройки на компьютере для подключения телевизора.

После того как вы  подключили телевизор к ноутбуку / компьютеру одним из способов, следующим шагом необходимо настроить ноутбук / компьютер для работы на втором экране (телевизоре). Для этого нажимаем правой кнопкой мыши на пустой области рабочего стола и выбираем «Разрешение экрана».

 Как вы успели заметить, при первом подключении дополнительного дисплея (в нашем случае -телевизора). Он будет дублировать все что будет происходить на мониторе вашего компьютера / ноутбука, что бы это исправить в окне «Разрешение экрана» выберите в параметре Несколько экранов – «Расширить эти экраны» в итоге у вас будет два независимых экрана, на одном из которых (на телевизоре) вы можете запустить фильм или просмотр фото.

 Если вас не устраивает расширение экрана или другие параметры, вы с легкостью сможете их поменять выбрав на каком мониторе будете менять настройки.

Подключения телевизора к компьютеру/ ноутбуку  с помощью локальной сети LAN.

Помимо давно известных способов подключения телевизора к компьютеру / ноутбуку появляются новые. Примером такого нового подключения является сетевое подключение по сети Ethernet (LAN) или WI-FI. Многие современные телевизоры оснащаются портом LAN или Wi-Fi, именно с помощью этого подключения можно не только лазить по интернету с телевизора, но и подключить его к вашему компьютеру / ноутбуку. Общий процесс весьма прост и заключается в следующем - подключаете телевизор к вашему роутеру (маршрутизатору) не важно каким способом, либо с помощью кабеля LAN, либо по Wi-Fi, после этого устанавливается специальное ПО на компьютер / ноутбук (который тоже подключен к этой же сети), которое предоставляет доступ телевизора к этим папкам и файлам. И уже с телевизора вы запускаете просмотр видео или фото.

Итак, первый шаг подключить телевизор к роутеру, маршрутизатору или свичу с помощью сетевого кабеля (прямой линк). Необходимо, что бы на сетевом устройстве был настроен DHCP (если нет, придется вручную прописывать сетевые настройки на телевизоре).

Затем необходимо установить медиа-сервер на своем компьтере/ ноутбуке для того, что бы телевизор "видел" ваши папки и файлы. Медиа-серверов очень много, я пользуюсь Домашним медиа-сервером (UPnP, DLNA, HTTP), не могу сказать, что он лучший, просто он прост в установке и настройке. Скачиваем его себе на компьютер/ ноутбук и запускаем процесс установки. В первом окне будет указано куда устанавливать приложение Домашним медиа-сервером (UPnP, DLNA, HTTP), если вас устраивает место по умолчанию, нажимаете "Установить".

После установки будет предложено настроить программу, соглашаемся и в окне "Начальные установки" выбираем телевизор из списка, либо оставляем автоматические настройки.

В следующем окне выберите те папки, в которых находятся файлы, которые вы бы хотели просмотреть на телевизоре. Путем нажатия кнопки "Добавить" указываете папки.

После этого резервируете данные и закрываете окно.

На этом установка закончена, теперь необходимо запустить медиа-сервер, для этого нажимаете кнопку "Запуск".

Теперь вы можете зайти в настройки телевизора и в окне обзор ПК увидеть все папки и файлы, которые вы добавили при установки медиа-сервера.

В статье Просмотр файлов (видео, музыка, фото) с компьютера по сети на телевизоре. Технология DLNA я описал как можно настроить просмотр медиа файлов с компьютера/ ноутбука на телевизоре с помощью стандартного программного обеспечения Windows.

Все возможные варианты воспроизведения мультимедиа файлов (музыки, видео, фото), но уже без участия компьютера описаны в статье Способы просмотра мультимедиа файлов на телевизоре (и других устройств) по DLNA.

В статье Просмотр видео и фото с планшета/ смарфона Android на телевизоре и не только, вы сможете, используя технологию DLNA, "подружить" ваш планшет или смартфон на Андройде с телевизором и компьютером.

Надеюсь данная статья помогла вам без проблем подключить ваш телевизор к компьютеру / ноутбуку.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


Что такое порт LAN?

Потребитель: Что вообще творится с этим телефонным разъемом на задней панели моего ПК? Я пытался подключить к нему телефонный кабель, но безуспешно. Мне нужно подключиться сегодня!

Trenton Systems: Эй, не беспокойтесь! На самом деле это порт LAN, и для подключения к Интернету вам понадобится кабель Ethernet, а не телефонный. Телефонный разъем и порт LAN похожи по внешнему виду, но различаются по назначению!

Потребитель: О! Что ж, это хорошо знать! Скажите, не могли бы вы мне рассказать, что такое LAN-порт и как он работает?

Trenton Systems: Конечно!

Фото: Три порта LAN на задней панели защищенного сервера Trenton Systems 1000 Series.Наш стандартный интерфейс ввода / вывода можно настроить в соответствии с вашей конкретной программой или приложением. Вы также можете бесплатно опробовать любой из наших продуктов в течение 45 дней.

Что такое порт LAN?

Порт LAN, также известный как сетевой порт или сетевое соединение, представляет собой разъем, используемый для подключения компьютеров, серверов, игровых консолей и других устройств к Интернету. Обычно они располагаются на задней панели компьютеров и сетевых устройств и используются исключительно для установления проводного, а не беспроводного подключения к Интернету.

Что означает LAN?

LAN означает локальную сеть. ЛВС - это просто набор устройств, подключенных на небольшом расстоянии, по сравнению с глобальными сетями (WAN) и городскими вычислительными сетями (MAN), которые соединяют устройства, расположенные на значительном расстоянии друг от друга.

Термин «порт LAN» получил свое название от использования порта в локальных сетях, таких как домашние сети, школы и сети офисных зданий.

Порт LAN также известен как порт Ethernet.Оба термина относятся к одному и тому же сокету на компьютерах, серверах, модемах, маршрутизаторах Wi-Fi, коммутаторах и других сетевых устройствах.

Термин «порт Ethernet» получил свое название от протокола Ethernet, разработанного Институтом инженеров по электротехнике и радиоэлектронике.

Фото: Сравнение телефонных разъемов (слева) и портов LAN. Они выглядят очень похоже, но каждое из них служит определенной цели.

Как выглядит порт LAN?

LAN-портов размером с ваш большой палец.Они напоминают старые стационарные телефонные розетки, но намного шире. Это связано с тем, что порты LAN содержат восемь контактов по сравнению с четырьмя или шестью контактами телефонного разъема.

Вы можете думать о LAN-порту как о старшем брате телефонной розетки, но не путайте их, поскольку каждый из них служит определенной цели.

Фото: Три порта LAN на задней панели ION Mini PC от Trenton Systems.

Где расположены порты LAN?

LAN-портов используются в модемах, маршрутизаторах, серверах, вышках настольных компьютеров, мини-ПК, ноутбуках, сетевых коммутаторах, игровых консолях и даже смарт-телевизорах.

Фотография: кабель Ethernet вставляется в порт LAN на сетевом коммутаторе

Как работает порт LAN?

Для того, чтобы порт LAN мог служить по назначению, ему необходим кабель Ethernet и два устройства, совместимых с Ethernet. Чтобы установить соединение, подключите кабель Ethernet к порту LAN на устройстве, подключенном к Интернету, например, модем, маршрутизатор или комбинированный модем-маршрутизатор, и подключите кабель к компьютеру, игровой консоли или другому устройству в противоположный конец.

Вуаля! Вы только что установили подключение к Интернету с помощью порта LAN и кабеля Ethernet.

Фото: кабели Ethernet Cat 5e подключены к портам LAN в большом центре обработки данных

Что такое сетевой кабель? Кабели LAN

, чаще называемые кабелями Ethernet, состоят из медных проводов и относятся к нескольким различным категориям, наиболее распространенными из которых являются Cat 5e и Cat 6. Кабели заканчиваются разъемом RJ45 или зарегистрированным разъемом 45. .Разъем RJ45 - это просто кусок на конце кабеля Ethernet, который вставляется в порт LAN.

Интересный факт: широкое распространение разъема RJ45 в локальных сетях является причиной того, что порт локальной сети иногда называют портом RJ45 или разъемом RJ45 Ethernet. Кто знал, что порты LAN могут иметь столько разных имен?

Фото: внутреннее сравнение кабелей Cat 5e и Cat 6. Обратите внимание на шлиц в центре Cat 6. Эта деталь разделяет пары проводов, чтобы уменьшить перекрестные помехи. Предоставлено: волоконно-оптические сети

.

Хорошо, вернемся к разводке кабелей.Категория кабеля Ethernet, который вы используете для подключения устройств, будет зависеть от возможностей скорости передачи данных в вашей сети. Более низкие категории, категории 3-5, поддерживают скорость передачи от 10 до 100 Мбит / с при максимальной полосе пропускания 100 МГц. Они практически вышли из употребления из-за улучшений в скорости передачи данных и пропускной способности.

Кабель Cat 5e, с другой стороны, поддерживает скорость передачи до 1 Гбит / с при 100 МГц. Кабель Cat 6 поддерживает ту же скорость передачи, что и кабель Cat 5e, но имеет более высокую максимальную полосу пропускания - 250 МГц.Кабели Cat 6a и более новые поддерживают скорость передачи данных до 10 Гбит / с и от 500 до 1000 МГц. В частности, кабели Cat 5e, 6 и 6a являются основными игроками на арене современных компьютерных сетей.

Кабель Максимальная скорость передачи Максимальная пропускная способность
Cat 5e 1 Гбит / с 100 МГц
Cat 6 1 Гбит / с 250 МГц
Кат. 6а 10 Гбит / с 500 МГц
Cat 7 10 Гбит / с 600 МГц

Таблица: Сравнение кабелей Ethernet категории 5e и выше.Также обратите внимание на положительную взаимосвязь между категорией кабеля, максимальной скоростью передачи и максимальной пропускной способностью. Чем выше скорость передачи данных, тем больше данных можно передать за заданный промежуток времени.

Имейте в виду, что длина этих кабелей не должна превышать 100 метров, иначе скорость передачи данных снизится. Вы можете использовать тест скорости Интернета, чтобы определить скорость передачи данных в вашей сети, и это поможет вам выбрать правильный кабель Ethernet для вашего приложения. Как правило, лучше использовать кабель Cat 5e или новее, поскольку гигабитные интернет-услуги становятся все более и более обычным явлением.

Фото: порты LAN (слева) в сравнении с портом SFP и трансивером

Чем порт LAN отличается от порта SFP?

Есть несколько ключевых различий между портами LAN и портами SFP, которые есть на компьютерах и сетевых устройствах.

Наиболее очевидное различие состоит в том, что порты SFP (съемные порты малого форм-фактора) требуют для установления соединения приемопередатчика SFP, а не только кабеля Ethernet.

Еще одно отличие - расстояние.Из-за медной проводки кабели Ethernet могут вытягиваться только до тех пор, пока не произойдет снижение производительности. С другой стороны, порт SFP позволяет использовать оптоволоконные кабели, которые можно растягивать дальше без значительного снижения скорости передачи данных.

Фото: Четыре порта LAN на процессорной плате SEP8253, используемые в защищенных серверах Trenton Systems

Какие продукты Trenton включают порт LAN? Защищенные серверы

Trenton Systems, от 1000 до 5000, оснащены двумя портами LAN 1GbE и двумя 10Gbe LAN.

Что такое 1GbE и 10Gbe, спросите вы?

Они обозначают 1 Gigabit Ethernet и 10 Gigabit Ethernet соответственно. Это просто означает, что ваш защищенный сервер Trenton имеет порты LAN, которые поддерживают скорость передачи данных от 1 Гбит / с до 10 Гбит / с, что идеально подходит для большинства современных сетевых приложений.

Посетите нашу страницу компонентов для получения дополнительной информации о возможностях ввода / вывода наших продуктов.

Потребитель: Похоже, мой мини-ПК теперь подключен к Интернету.Еще раз спасибо за помощь, Trenton Systems!

Trenton Systems: Добро пожаловать! Скажите, а как насчет того, чтобы сделать вас клиентом? Свяжитесь с нами сегодня!

Потребитель: О, я пишу вам, ребята, прямо сейчас!

Trenton Systems создает надежные компьютерные системы, чтобы помочь клиентам во всем мире удовлетворить их потребности в сложных вычислительных системах. Мы проводим максимальные стресс-тесты наших компьютерных систем, гарантируя, что клиенты могут выполнять отраслевые операции с комфортом, эффективно и даже в самых суровых условиях мира.Другими словами, мы делаем упор, чтобы вам не приходилось делать это.

сеть - Можно ли подключить компьютер прямо к стене для доступа в Интернет?

Попробую дополнить теорию, которую вы упустили. Это будет немного "жестко" с аналогиями и значительно упростит, но это должно помочь. После этого я вернусь к вашему собственному вопросу с конкретными ответами.

Одно - вы спрашиваете о «виртуальных маршрутизаторах» и, в то же время, об основной теории вроде «что такое маршрутизатор в любом случае».Я не предполагаю никаких знаний (или только очень базовых) и начну с самого начала, потому что похоже, что это то, чему вы на самом деле пытаетесь научиться.

Вы можете представить подключение вашего компьютера к Интернету как то, что вы разговариваете по стационарному телефону. Где-то «там» компания (или несколько компаний) собрала путаницу кабелей, которые соединяют все дома и офисы. Вам действительно не нужно знать об этой стороне, потому что, насколько вам известно, вы можете взять домашний телефон, набрать номер, и, если это действительный номер, вы можете поговорить с кем хотите - ваша главная забота - это стационарный телефон в вашем собственном доме (трубки, базовый блок, если он у вас есть, главная розетка, розетки в других комнатах, телефонные соединения и т. Д.).

Подобно Интернету, многие компании создали инфраструктуру за пределами вашего дома. Ваш компьютер может «позвонить» на любой «номер», и если это действительный «номер», он может «разговаривать» с любым другим компьютером, на который захочет. Это может быть, скажем, Google, Facebook, Spotify или StackExchange.

Эта часть довольно автоматическая, поэтому ваш вопрос в основном о том, что происходит внутри вашего дома.

Если мы вернемся к аналогии со стационарной телефонной связью, предположим, что вы используете AT&T (США) или British Telecom / BT (Великобритания).Они предоставляют основную розетку в вашем коридоре (скажем) и связывают ее с внешней телефонной сетью. В доме у вас есть много вариантов, но во всех случаях вы должны подключить свои стационарные телефоны к этой главной розетке, и тогда они заработают.

Вы можете сделать это разными способами. Например:

  • Телефон можно подключить непосредственно к главной розетке

  • Вы можете подключить провод к главной розетке со второй розеткой на другом конце в спальне или на кухне.Затем вы можете подключить трубку к этому разъему.

  • Вы можете подключить базовый блок к главной розетке или розетке в спальне, а затем использовать беспроводную стационарную трубку. Беспроводная стационарная трубка находит базовый блок и «разговаривает» с ним по радио; базовый блок пересылает его через главный разъем во внешнюю стационарную телефонную сеть

Точно так же, упрощая все, то, о чем вы спрашиваете, - это просто «вещи, которые помогают вашему компьютеру выходить во внешний Интернет».Это очень похоже.

Я оставлю слово «Ethernet» до конца, но вот другие вещи, которые могут у вас быть:

  1. В вашем доме есть одно внешнее соединение, через которое интернет подключается через . В зависимости от вашего поставщика и настроек, это может быть спутниковая розетка в стене, кабельная розетка в стене или та же основная телефонная розетка стационарного телефона, что и ваш стационарный телефон.

  2. Также может быть «модем» или другой блок, который напрямую подключается к внешнему соединению и действует как «переводчик» .Например:

    - если ваше внешнее соединение является спутниковым нисходящим каналом, ему может потребоваться блок спутниковой компании для «преобразования» в / из спутниковых сигналов нисходящей линии связи и сигналов компьютерных данных.

    - Если у вас есть оптоволокно или другое соединение, использующее внешнюю телефонную сеть, вам может потребоваться модем ADSL или VDSL для преобразования внешних сигналов, передаваемых по локальной медной проводке, которую использует ваша телефонная компания, и сигналов данных компьютера. .

    - Если вы пользуетесь услугами кабельной компании, они могут использовать шифрование во внешней сети для предотвращения мошенничества, и они могут предоставить коробку и какую-то смарт-карту, которая преобразует / из зашифрованных сигналов внешнего кабеля в «обычные» компьютерные данные. сигналы.

  3. У вас наверняка роутер . Это устройство, которое, как и базовый блок стационарного телефона, позволяет нескольким компьютерам совместно использовать одно внешнее подключение к Интернету. Когда многим компьютерам или мобильным телефонам приходится разговаривать друг с другом, маршрутизатор - это устройство, которое отслеживает, какие из них с какими разговаривают, так что, когда приходят «ответы», они отправляются на нужный компьютер / мобильный телефон. Таким образом, маршрутизатор всегда будет устройством, к которому может подключаться нескольких других компьютеров .

    В качестве бонуса маршрутизатор часто выполняет некоторые действия по обеспечению безопасности, например блокирует «поддельные» ответы или запросы извне, когда устройство в вашем доме ничего не запрашивает.(Называется «брандмауэр»: большинство маршрутизаторов также имеют своего рода брандмауэр). Это также гарантирует, что каждое устройство получает «справедливую долю», поэтому одно устройство не может использовать весь Интернет, блокируя доступ других. Некоторые маршрутизаторы могут использовать родительский контроль. На вашем компьютере может быть отдельный брандмауэр - не помешает иметь оба.

    В некоторых случаях маршрутизатор также выполняет описанную выше работу «переводчика», и в этом случае у вас будет одно устройство, выполняющее обе функции. Например, если вы используете ADSL, домашний маршрутизатор часто может подключаться прямо к вашей основной телефонной розетке, принимать внешний сигнал ADSL, «преобразовывать» его в обычные компьютерные сигналы данных, а ЗАТЕМ действовать как маршрутизатор, чтобы определить, какой компьютер эти сигналы данных необходимо отправлять в.

  4. Наконец, у вас будут кабели или Wi-Fi для подключения вашего компьютера / мобильного телефона / устройств к маршрутизатору . Маршрутизатор должен иметь возможность общаться с вашими устройствами, передавать данные между ними и внешним Интернетом (или друг другом!). Как и в вашей домашней телефонной системе, это можно сделать, добавив провода между ними (так называемое «проводное соединение») или используя радио для их соединения (так называемое «Wi-Fi»). Если это соединение Wi-Fi, оно работает почти так же, как и ваша стационарная беспроводная линия - Wi-Fi-эквивалент беспроводного стационарного «базового блока» обычно встроен в маршрутизатор, и он определяет, какие данные должны отправляться на каждое устройство и с каждого устройства. .

Надеюсь, что пока все ясно ...

Это не совсем актуально, поэтому вы можете игнорировать его, но может помочь вам получить общее представление о том, «как это работает».

Любое устройство, которое хочет подключиться к Интернету по радио [Wi-Fi], должно иметь стандартный способ, которым оно может использовать, для отправки сигнала на все в его радиодиапазоне Wi-Fi, что примерно говорит: "Эй, любая база Wi-Fi юнитов там? Я хотел бы иметь возможность использовать вас! " Обычно "базовый блок" Wi-Fi в маршрутизаторе отвечает: "Я управляю подключением к Интернету с именем JOHNS_HOUSE, и вот как связаться со мной напрямую, вместо того, чтобы кричать на всех, но вы можете использовать только подключение к Интернету с именем JOHNS_HOUSE, если вы знаете пароль "_ Ваше устройство говорит _" Да, я хочу "JOHNS_HOUSE" _ и отправляет пароль (или просит вас ввести его, если необходимо), затем маршрутизатор сообщает "Хорошо, вам разрешено" , и позволит вашему устройству отправлять данные по радио к нему и от него, а оттуда во внешний Интернет.

Ваш мобильный телефон также может получать другие ответы, в которых говорится: «Я управляю ANNES_HOUSE» или «Я управляю STARBUCKS_CUSTOMER_WIFI» _, но когда он перечисляет их все, пользователь выбирает, какой «базовый модуль» Wi-Fi следует использовать, потому что это тот, который им известен пароль. для!

Другой термин, который вы использовали, «Ethernet», имеет несколько значений, поэтому я оставил его напоследок.

Ethernet на самом деле означает способ, которым обычные домашние компьютеры, а также более широкий Интернет, упаковывают данные для отправки на другие компьютеры.Это «протокол» - четко сформулированное определение, в котором точно указано, как один компьютер должен отправлять данные другому компьютеру, чтобы другой компьютер мог их понять, и как именно они говорят. Это немного похоже на письменное определение очень строгого электрического разговора. Ethernet и другие общепринятые стандарты охватывают все примерно так:

  • Как выглядят электрические сигналы, которые передаются по всем этим проводам? Как электрические сигналы должны быть преобразованы в данные и наоборот?
  • Какие «адреса» используют компьютеры? Как мой компьютер определяет, как разговаривать с "google" или facebook ", когда я могу быть в любой точке мира и использовать любое соединение? Как данные передаются от меня в Facebook и как ответы возвращаются обратно?
  • Как выглядят данные при отправке? (Люди говорят, используя слова, но компьютеры должны знать, как отправлять данные группами, называемыми «пакетами», и как они составляются).Как компьютер узнает, правильно ли получен отправленный им пакет? Как другой компьютер может сказать ему, чтобы он замедлился или немного подождал, если он «говорит» слишком быстро для этого?
  • Как компьютер отслеживает, какие пакеты находятся в одном диалоге, если он обращается к множеству других компьютеров? Что произойдет, если пакеты не будут доставлены по порядку? Что делать компьютеру, если он считает, что какие-то данные отсутствуют или "искажены" при передаче, и хочет запросить повторную отправку или считает, что произошла ошибка?
  • Когда компьютер хочет начать разговор с другим компьютером, какая компьютерная версия "привет"? Что должен ответить другой компьютер, если он рад или не хочет говорить?

Вот что такое Ethernet.Ethernet (и множество других протоколов) - это записанные стандарты, которым все следуют, так что любой, кто делает или использует компьютер или мобильный телефон, точно знает, что ему делать, чтобы он мог находить, подключаться и разговаривать с другими устройства и веб-сайты.

Но поскольку Ethernet настолько распространен, слово также используется как сокращение для других вещей. Например, кабель между компьютером и маршрутизатором или маршрутизатором и отдельным модемом - это компьютерный кабель для передачи данных, который специально передает данные, которые были «объединены» в пакеты Ethernet, поэтому его обычно называют просто кабелем Ethernet.Также компьютерное программное обеспечение (Windows / Linux / что-то еще) может идентифицировать соединение как «порт Ethernet », что означает «разъем RJ45 для кабеля Ethernet на задней панели вашего компьютера».

Штекеры на каждом конце кабеля Ethernet также имеют название - они называются штекерами RJ45 (и они входят в розетки RJ45 ). Термин RJ45 определяет их точный размер и форму, а также точную форму вилок, розеток и их разъемов, поэтому, когда вы подключаете кабель, он действительно работает.Но иногда их можно было назвать Ethernet-вилками и розетками.

Другие обозначения для кабелей Ethernet: «Кабель Cat4 / Cat5 / Cat6 / Cat7» . «Cat» означает «категория» и означает, что это кабель, способный передавать данные, собранные в комплекте в соответствии со стандартом Ethernet, с определенной скоростью и расстоянием. Таким образом, кабель cat7 может передавать данные быстрее, чем кабель cat5, при прочих равных условиях. Сам Ethernet тесно связан с протоколом TCP / IP , который во многом определяет работу Интернета.TCP / IP означает Протокол управления передачей / Интернет-протокол и описывает множество фактических способов передачи данных между компьютерами.

Есть еще тонны, но, надеюсь, это большая часть основ. Если что-то сбивает с толку, прочтите еще раз или спросите.

Итак, вернемся к вашим диаграммам и вопросу:

Моя система по сути: стена -> Ethernet -> маршрутизатор -> Wi-Fi -> компьютер

Вам нужно будет сказать, какой сигнал поступает в ваш дом.«Стена» может означать что угодно. Похоже, что есть настенная пластина с какой-то розеткой для телефона / спутника / кабеля / оптоволокна, к которой вы подключаете какие-либо предметы, но это просто непонятно. После этого есть кабель, соединяющий его с вашим маршрутизатором, который также действует как базовый модуль Wi-Fi, а может также действовать как модем ADSL, и ваш компьютер подключается к нему. Но это действительно непонятно, поэтому комментировать сложно.

Можете ли вы добавить в свой пост фотографии или номера моделей, чтобы прояснить, что у вас есть на самом деле и какое подключение к Интернету вы используете g?

Но я бы хотел упростить его для этой цели и просто сделаю: стена -> Ethernet -> маршрутизатор -> Ethernet -> компьютер

(или, если это неверно, какая бы ни была правильная система шнура).

Ваш роутер должен подключиться к компьютеру. Но неважно как. Кто-то предпочитает Wi-Fi, кто-то - проводной (кабель Ethernet). Оба работают так же хорошо, как и друг друга, это полностью ваше личное предпочтение. Маршрутизатор также должен распознать, если он имеет правильные разъемы RJ45 на задней панели - а большинство из них имеют.

Могут быть плюсы и минусы: проводное соединение может быть более надежным (меньше отключений) и более безопасным (нельзя случайно использовать слабый пароль Wi-Fi, потому что это настоящий кабель).Это также быстрее, чем раньше, чем Wi-Fi, но очень новый Wi-Fi может быть почти таким же быстрым или быстрее. С другой стороны, для этого нужен кабель - больше компьютеров, больше кабелей - поэтому портативность является реальной проблемой, и в наши дни многие устройства не имеют кабельного соединения. Wi-Fi работает без кабеля, однако к нему подключается множество устройств.

Интересно, почему нельзя просто воткнуть компьютер прямо в стену: стена -> Ethernet -> компьютер

Интересно, почему я не могу просто открыть терминал и написать код, который прослушивает устройство / интерфейс Ethernet, а затем читает / записывает материал «в Интернет».Может такое возможно, не уверен. Хотел бы знать, возможно ли это, и если да, то что происходит на более детальном уровне, а если нет, то почему.

Как минимум, почти весь внутренний Интернет требует внешнего разъема какого-либо типа, модема , который транслирует обычные пакеты данных в и из "того, что ваш поставщик использует вне вашего дома", почти всегда маршрутизатор, для защиты сеть в некоторой степени и обрабатывает несколько устройств, использующих одно и то же соединение (строго, это необязательно, но почти всегда используется), и соединения между ними, а также от маршрутизатора к вашему компьютеру , которые могут быть проводными (кабели Ethernet) или Wi-Fi, как вам больше нравится.

Для внешнего подключения (только) может потребоваться другой кабель для подключения к модему (или маршрутизатору с внутренним модемом), например телефонный провод или спутниковый коаксиальный кабель.

Поскольку эта комбинация / настройка очень распространена, многие / большинство потребительских маршрутизаторов в наши дни справляются со всеми этими задачами - они содержат модем ADSL, маршрутизатор и оба типа разъемов (базовый блок Wi-Fi, а также разъемы Ethernet, поэтому ты можешь выбрать).

Если ваш Интернет не ADSL, у вас может быть второй блок, который проходит между маршрутизатором и внешним соединением и соединяет только эти два - это будет модем.Если у вас есть только один компьютер и модем поставщика, вы можете подключить компьютер непосредственно к модему и пропустить маршрутизатор, но это не рекомендуется - другие вещи, которые делает большинство маршрутизаторов, такие как межсетевой экран / базовая защита, тоже полезно пропустить.

Вы можете усложнить задачу, но это основы того, что обычно делается во многих домах.

Я нахожусь в процессе понимания виртуальных маршрутизаторов, и мне интересно, как маршрутизатор на самом деле играет роль в подключении к Интернету, и можно ли его исключить из уравнения для этого примера.

Даже не заходите пока в «виртуальные роутеры» . Вы не готовы, судя по вопросу, и, честно говоря, похоже, вам это не нужно. В чем цель или как вы думаете, в чем это поможет? Скорее всего, ему потребуется больше технологий, и он все усложнит без всякой пользы.

Теперь вы должны понять, что делает маршрутизатор.

Надеюсь, это поможет!

Как работает порт Ethernet

ПОРТЫ ETHERNET

Мувангузи Бетти

Порт Ethernet (он же jack или socket ) - это отверстие в компьютерном сетевом оборудовании, к которому подключаются кабели Ethernet.Их цель - подключить оборудование проводной сети к локальной сети Ethernet, городской сети (MAN) или глобальной сети (WAN).

Вы можете увидеть порт Ethernet на задней панели компьютера, а также на задней или боковой панели портативного компьютера. Маршрутизатор обычно имеет несколько портов Ethernet для подключения нескольких проводных устройств в сети. То же самое верно и для другого сетевого оборудования, такого как концентраторы и модемы.

Порт Ethernet принимает кабель с разъемом RJ-45.Альтернативой использованию такого кабеля с портом Ethernet является Wi-Fi, который устраняет необходимость как в кабеле, так и в его порте.

Порты Ethernet

Порт Ethernet немного шире телефонного разъема. Из-за такой формы невозможно аккуратно вставить кабель Ethernet в телефонную розетку, что немного упрощает подключение кабелей. Вы не можете подключить его не к тому порту.

На рисунке ниже кабель Ethernet построен таким же образом, обычно с зажимом, чтобы удерживать кабель в порту Ethernet.

Порты Ethernet на компьютерах

Большинство настольных компьютеров имеют один встроенный порт Ethernet для подключения устройства к проводной сети. Встроенный порт Ethernet компьютера подключен к его внутреннему сетевому адаптеру Ethernet, называемому картой Ethernet, который прикреплен к материнской плате.

Ноутбуки

обычно также имеют порт Ethernet, так что вы можете подключить его к сети, которая не поддерживает беспроводную связь.

Как устранить проблемы с портом Ethernet?

Если у вас есть проблемы с подключением к Интернету на вашем компьютере, вам, вероятно, следует в первую очередь поискать порт Ethernet.

  1. Сетевой кабель отключен. Это состояние часто приводит к ошибкам типа «Сетевой кабель отключен». Вы можете увидеть такие сообщения об ошибках, особенно если компьютер или ноутбук недавно перемещали, что может легко вывести кабель из порта Ethernet.
  2. Сетевая карта не вставлена.Если вы перемещали компьютер, в редких случаях карта Ethernet могла вылететь из слота расширения на материнской плате.
  3. Поврежденные или отсутствующие драйверы сетевой карты. Что-то еще, связанное с портом Ethernet, - это сетевой драйвер для сетевой карты, который может устареть, поврежден или отсутствовать. Один из самых простых способов установить сетевой драйвер - использовать бесплатный инструмент для обновления драйверов.

Порты Ethernet на маршрутизаторах Все популярные широкополосные маршрутизаторы имеют порты Ethernet, обычно несколько из них.При такой настройке несколько подключенных к сети компьютеров могут подключаться к Интернету и другим подключенным устройствам в сети.

Порт восходящей связи (также называемый WAN-портом ) - это специальный разъем Ethernet на маршрутизаторах, который используется специально для подключения к широкополосному модему. Беспроводные маршрутизаторы включают в себя порт WAN и обычно четыре дополнительных порта Ethernet для проводных подключений.

Для доп. Информации:

Источник,

https://www.lifewire.com/what-is-an-ethernet-port-817546

Отличия и зачем вам и то, и другое

Вы знаете разницу между модемом и роутером? Эти два устройства составляют основу нашего широкополосного доступа, но не все понимают, как они сочетаются друг с другом.

Давайте разберем различия между модемом и модемом.маршрутизатор и как каждый из них играет свою роль.

В чем разница между модемом и маршрутизатором?

Короче говоря, модем выступает в роли переводчика.Он считывает данные, поступающие от вашего интернет-провайдера, и преобразует их в формат, понятный вашим компьютерам и устройствам.

Маршрутизатор действует как распространитель, принимая данные с модема и отправляя их на ваши устройства.Он также может получать данные от указанных устройств и отправлять их на модем обратно к провайдеру.

Большинство домохозяйств, имеющих подключение к Интернету, будут использовать их в тандеме для получения наилучших впечатлений.Модем обеспечивает связь между вашим домом и интернет-провайдером, а маршрутизатор обеспечивает связь между вашим домом и устройствами в нем. Из этого правила есть исключения, но по большей части люди выходят в Интернет именно так.

Теперь, когда мы знаем основное различие между модемом и маршрутизатором, давайте подробно рассмотрим каждый из них.

Что такое модем?

Модем находится между маршрутизатором и линией, ведущей к вашему провайдеру.Его основная задача - переводить сообщения, поступающие от вашего провайдера, в то, что ваш компьютер может понять. Точно так же он может прослушивать ваши компьютеры, отправляющие данные, и преобразовывать их во что-то, что вы можете отправить своему интернет-провайдеру.

Компьютеры любят цифровые сигналы.Это связано с тем, что цифровое вещание взаимодействует с включениями и выключениями, что хорошо сочетается с двоичным языком - языком компьютеров.

Таким образом, если на ваш компьютер отправляется нецифровой сигнал, что-то должно преобразовать его до того, как он поступит.Это основная работа модема - преобразование входящих сигналов в удобный для компьютера цифровой формат.

Обычно дома подключаются к Интернет-провайдеру с помощью медных кабелей или телефонных линий.Они не используют цифровые сигналы для отправки данных; медные кабели используют электричество, а телефонные линии используют аналоговые сигналы. Таким образом, модему необходимо преобразовать эти сигналы в цифровые и наоборот.

Процесс преобразования цифрового сигнала в аналоговый и наоборот называется «модуляцией» и «демодуляцией».«Если вы посмотрите на начало этих двух слов, вы увидите, откуда происходит слово« модем »!

Что такое роутер?

Маршрутизатор специализируется на передаче данных, поэтому он оборудован для обработки всех типов каналов данных (как работает маршрутизатор?).Вы можете подключить кабель Ethernet к задней панели или подключиться через Wi-Fi 2,4 или 5 ГГц. Маршрутизатор также предоставляет каналы Wi-Fi для ваших устройств, а также может автоматически выбирать лучший канал для вашей сети.

Однако маршрутизаторы - это больше, чем просто курьеры.На некоторых маршрутизаторах установлены брандмауэры для обеспечения безопасности соединений. Некоторые современные маршрутизаторы позволяют вам передавать ему некоторые данные о VPN, и он автоматически маршрутизирует все получаемые соединения на этот сервер VPN.

Если вам нравится звук шифрования всех исходящих данных, обязательно прочитайте, как настроить VPN на вашем маршрутизаторе.

Модем vs.Маршрутизатор: что вам нужно?

В большинстве случаев для подключения дома к сети людям потребуется и модем, и маршрутизатор.Однако бывают случаи, когда вам не нужен тот или иной вариант.

Когда модем не нужен

Помните, мы говорили, что люди обычно подключаются к своему интернет-провайдеру через медные кабели или телефонные линии? Возможно, вы удивились этому заявлению, так как на блоке есть новый ребенок - оптоволокно.

Если вы посмотрите, как работает оптоволоконный кабель, вы увидите, что он отправляет данные с помощью импульсов включения / выключения света, что очень похоже на цифровой сигнал.Итак, зачем для этого нужен модем?

Причина, по которой мы не упомянули о волоконно-оптических линиях выше, заключается в том, что, как правило, волоконно-оптические соединения не проходят полностью в дом.Они проходят большую часть расстояния, затем передают эстафету обычным кабелям, чтобы покрыть заключительный отрезок. Эти кабели несут сигналы, которые необходимо преобразовать по прибытии.

Если ваше оптоволоконное соединение идет к ближайшему распределительному ящику (Fiber-to-the-Curb, FTTC) или к концентратору (Fiber-to-the-Node, FTTN), оставшееся расстояние до вашего устройства будет покрыто медными или телефонными кабелями. дом.Таким образом, вам понадобится модем для передачи данных, поступающих по кабелю.

Однако, если вам посчастливилось иметь оптоволоконное соединение непосредственно с вашим домом (известное как «Fiber-to-the-Home» или FTTH), у вас должна быть небольшая коробочка под названием Optical Network Unit (ONU). где-то.Он будет установлен в вашем доме и расшифровывает световые сигналы для вас. Таким образом, вам не нужен модем.

Когда маршрутизатор не нужен

Как мы уже говорили выше, модемы преобразуют сигнал в цифровой формат, а затем передают его на маршрутизатор.Но ждать; что вам мешает напрямую подключить компьютер к модему? Если это цифровой сигнал, конечно, ваш компьютер сможет понять его без маршрутизатора?

На самом деле, ничто не мешает вам подключить компьютер напрямую к модему.Вы можете взять Ethernet-кабель модема, который обычно идет к вашему маршрутизатору, и вместо этого подключить его к ПК.

Однако помните, когда мы говорили, что маршрутизаторы - это не просто курьеры? Они также играют роль в защите вашего компьютера от онлайн-угроз.Модемы этого не могут; они просто действуют как переводчики.

Таким образом, если вы подключаетесь напрямую к своему модему, вы теряете безопасность, которую может предоставить вам маршрутизатор.Это не стоит проблем, поэтому обязательно подключитесь к маршрутизатору!

Но у меня только одно устройство!

Однако вы можете быть сбиты с толку, почему у вас нет модема и маршрутизатора.Вместо этого у вас есть одно устройство, которое вы подключаете непосредственно к линейному выходу, которое также действует как маршрутизатор для ваших подключений Wi-Fi.

В этом примере вы являетесь владельцем комбинации модем / маршрутизатор.Они становятся популярным выбором, особенно если вы используете маршрутизатор, предоставленный вам вашим интернет-провайдером. Одно ваше устройство обрабатывает как перевод, так и распространение данных в одном аккуратном пакете.

Если вы все же решите купить маршрутизатор, чтобы заменить его (и есть много причин для замены маршрутизатора интернет-провайдера), загляните в настройки вашего модема / маршрутизатора.Есть шанс, что он поддерживает «режим модема», который отключает функции маршрутизатора, но сохраняет модемную часть. Затем вы можете подключить к нему маршрутизатор и использовать его как чистый модем.

Делаем вашу сеть Wi-Fi более понятной

Все составляющие сети Wi-Fi могут сбивать с толку, но на практике это довольно просто.Модем действует как переводчик между вами и вашим интернет-провайдером, в то время как ваш маршрутизатор обрабатывает все устройства, которым нужен Интернет.

Если у вас кружится голова, когда вы думаете о технологии Wi-Fi, почему бы не ознакомиться с наиболее распространенными стандартами и типами Wi-Fi?

7 самых быстрых твердотельных накопителей, которые вы можете купить в 2021 году

Если вы хотите повысить производительность своего компьютера, подумайте об одном из этих самых быстрых твердотельных накопителей, доступных прямо сейчас.

Читать далее

Об авторе Саймон Бэтт (Опубликовано 602 статей)

Выпускник бакалавриата в области компьютерных наук с глубокой страстью ко всему, что связано с безопасностью.После работы в инди-игровой студии он обнаружил страсть к писательству и решил использовать свои навыки, чтобы писать обо всем, что связано с технологиями.

Более От Саймона Батта
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Что такое кабель LAN и LAN: объяснение

Не так давно кто-то, просматривая наш веб-сайт, задал вопрос. Они заметили, что мы обычно меняем термины, в которых говорим о наших кабелях. В первую очередь это то, как мы упоминаем Ethernet и сетевой кабель. На самом деле между этими двумя терминами нет никакой разницы. При обращении к нашим кабелям они могут быть взаимозаменяемыми.Дело в том, что им было интересно, что такое сетевой кабель и есть ли разница между ним и кабелем Ethernet? В этой статье мы разберем этот термин, чтобы лучше понять терминологию Ethernet.

Что такое локальная сеть?

Чтобы начать эту статью, давайте сначала начнем с того, что такое LAN? LAN означает локальную сеть, и это компьютерная сеть, которая соединяет компьютеры в определенной области, такой как дома, университеты, офисы, коммерческие здания, лаборатории и практически в любом месте с рядом компьютеров в непосредственной близости.ЛВС жизненно важны в компьютерных сетях, и практически любой компьютер, который вы используете, каким-то образом подключен к другому устройству. Существуют не только небольшие сетевые соединения, но и они могут различаться по размеру. А как насчет больших площадей земли, скажем, крупных корпораций и правительств? Они называются глобальными сетями.

Начало создания локальной сети (LAN) началось в 1970-х годах с увеличением потребности в высокоскоростных соединениях компьютеров в университетах и ​​лабораториях. С введением Ethernet компанией Xerox в 1973–1974 годах LAN вскоре стала популярной.Первое внедрение локальной сети - это важный пример использования, когда она была установлена ​​в 1977 году в Chase Bank в Нью-Йорке.

Теперь, когда у вас есть небольшое представление о ЛВС, давайте погрузимся в то, как на самом деле работает ЛВС?

Какие продукты есть в локальной сети?

Вне зависимости от того, находитесь ли вы дома или на работе, вы, вероятно, будете изолированы от какой-то локальной сети. Самый простой способ настроить локальную сеть (LAN) - использовать кабель Ethernet. Но как насчет сетевого кабеля? Вот тут-то и возникает вопрос клиентов.Кабель LAN означает то же самое, что и кабель Ethernet или сетевые кабели. Так что, когда вы покупаете кабель LAN, и вы наткнетесь на кабель Ethernet или сетевой кабель, у вас все будет в порядке. Таким образом, по определению кабель LAN - это кабель, который подключается к компьютерам, сетевым коммутаторам, а затем от коммутатора к маршрутизатору, модему или DSL, который обеспечивает питание вашего Интернета от поставщика интернет-услуг. Эти устройства при подключении вместе с помощью беспроводной локальной сети, Ethernet или сетевого кабеля образуют локальную сеть (локальную сеть).

Какие кабели используются для LAN?

Поскольку LAN представляет собой соединение нескольких компьютеров и сетевого оборудования, можно использовать различные кабели.Сюда входят:

Каждый из этих кабелей имеет различную конструкцию и функции, обеспечивающие питание Ethernet-соединения. Чтобы коснуться их вкратце, вы в основном будете использовать коаксиальный кабель для подключения вашего интернет-провайдера к вашему модему. Этот тип кабеля обеспечивает питание того соединения, которое дает вашей сети доступ в Интернет. Коаксиальные кабели обычно проектируются с экранированием внутри, чтобы работать в областях с электромагнитными помехами и более высокими частотами.

Медный кабель с витой парой - это наиболее распространенные кабели, используемые для подключения компьютеров, маршрутизаторов, коммутаторов, принтеров, игровых систем, устройств PoE, IP-камер и многого другого.Они бывают разных категорий, например:

  • Кабель Cat5e
  • Кабель Cat6
  • Кабель Cat6A
  • Кабель Cat8

Обратите внимание, что каждый из этих кабелей имеет разные характеристики производительности. Эти кабели часто используются для подключения скоростей до гигабитного Ethernet и выше. Кабели LAN также бывают неэкранированными и экранированными. Экранированные кабели LAN предназначены для зон с EMI (электромагнитными помехами). Это распространено в кабинетах врачей, вокруг вышек сотовой связи и тяжелой техники и обеспечивает лучшее качество сигнала из-за фольги в этих областях.Неэкранированные кабели LAN будут проложены в ваших домах и на работе при отсутствии электромагнитных помех. Экранированные кабели часто дороже, чем неэкранированные, из-за использования дополнительных материалов и различных методов производства. Кабели медной витой пары также бывают разных типов. Вы увидите их в соединительных кабелях, перекрестных кабелях и больших длинах. Они будут состоять из разъема RJ45 на одном конце и их можно будет подключить к порту Ethernet по вашему выбору.

Волоконный кабель (оптоволоконный кабель) - это тип кабеля, который состоит из оптических волокон для передачи света.Этот кабель может передавать сигналы на большие расстояния и является еще одним очень популярным решением для использования в бизнесе. Вот некоторые из распространенных типов оптоволоконных кабелей:

  • OFC - Проводящее оптическое волокно
  • OFN - Волокно непроводящее
  • OFCG - Волоконно-проводящее оборудование общего назначения
  • OFNG - Непроводящее оптическое волокно общего назначения
  • OFCP - Камера статического давления, проводящая оптоволокно
  • OFNO - Камера статического давления непроводящая для оптического волокна
  • OFCR - Оптоволоконный проводящий стояк
  • OFNR - Непроводящая переходная плата оптического волокна
  • OPGW - Воздушный провод заземления из волоконно-оптического композитного материала
  • ADSS - полностью диэлектрические самонесущие
  • OSP - Волоконно-оптический кабель за пределами завода
  • MDU - Многоквартирный жилой дом с оптоволоконным кабелем

Волоконно-оптические кабели также часто встречаются с различными типами разъемов.Некоторые из них варьируются от:

  • SC в LC
  • SC к SC
  • ST в LC
  • ST по SC
  • LC в LC

Как выглядит кабель LAN?

Вот пример медного кабеля LAN типа витая пара:

Вот пример оптоволоконного кабеля LAN:

Может ли беспроводная технология быть локальной сетью?

Когда вы думаете о беспроводной связи, вы думаете о соединении, в котором нет никаких кабелей или другого оборудования.Вы можете быть удивлены, узнав, но беспроводную технологию можно рассматривать как локальную сеть. Самый популярный тип беспроводной технологии, которую мы используем на предприятиях и дома, - это Wi-Fi. Вы можете думать о локальной сети как о способе соединения нескольких компьютеров вместе, и это возможно через Wi-Fi. Wi-Fi стал популярным среди многих из-за простоты использования. Его быстро настраивают и относительно не требуют обслуживания. Вы также можете использовать медные кабели для подключения к WiFi-устройствам. Обычное устройство Wi-Fi - это беспроводной повторитель и беспроводной маршрутизатор.Эти устройства можно подключить через кабель LAN двумя способами. Для беспроводного ретранслятора вы можете подключить кабель к LAN-порту маршрутизатора. Для беспроводного маршрутизатора вы можете подключить кабель от модема к маршрутизатору. С устройства вы будете иметь беспроводное соединение в пределах досягаемости. После этого вы сможете подключиться к Интернету на мобильных устройствах, смарт-телевизорах и компьютерах. Тем не менее, при всем удобстве беспроводной технологии мы рекомендуем использовать проводное подключение к локальной сети, когда это возможно, для более надежной сети.Жесткая проводка обеспечивает более надежное соединение, чем Wi-Fi, особенно в сети с большим количеством пользователей. Это даст вам преимущества в производительности на ваших смарт-телевизорах, игровых консолях и компьютерах.

Заключение
Локальные сети

стали частью нашей повседневной жизни по-разному. Независимо от того, играете ли вы в игры на компьютере или разрабатываете графику на компьютере на работе, скорее всего, вы находитесь за пределами локальной сети. Наиболее распространенный способ настройки локальной сети - это использовать кабель локальной сети, который может подключить ваш компьютер к коммутатору, а затем к маршрутизатору или модему.Затем было создано небольшое сообщество оборудования и кабелей, которое мы можем описать как локальную сеть. Несмотря на то, что это локальная сеть в простейшей форме, локальная сеть может быть довольно сложной. Возможно даже, что локальная сеть может подключаться к другой локальной сети с помощью так называемой выделенной линии. Другой распространенный способ - через VPN (виртуальная частная сеть). В зависимости от общего объема и размера LAN ее можно классифицировать как MAN (городская сеть) или WAN (глобальная сеть.

)

Мы надеемся, что эта статья оказалась для вас полезной о том, что такое кабель LAN и LAN.

Резюме:

  • Кабель локальной сети используется для подключения к компьютерам и оборудованию для формирования локальной сети
  • LAN - это локальная сеть устройств, которые помогают соединить сеть вместе
  • LAN могут быть огромными по размеру (MAN или WAN)
  • Взгляните на свою домашнюю установку и посмотрите, что является частью вашей локальной сети

полезных терминов - определение вашего оборудования | Домашний телефон

Чтобы установить систему Ooma, вы должны иметь возможность идентифицировать и определять местонахождение следующих сетевых устройств и служб: высокоскоростного подключения к Интернету, модема, маршрутизатора и телефонной системы.

  1. Подключение к Интернету
  2. Модем
  3. Маршрутизатор
  4. Интегрированные маршрутизаторы
  5. Телефонная система
  6. Разветвители
  7. Однолинейные (дуплексные) разветвители
  8. Двухпроводные разветвители
  9. Настенные панели Dual-Jack

Подключение к Интернету

Ваше высокоскоростное Интернет-соединение, скорее всего, обеспечивается цифровой абонентской линией (DSL), кабелем или оптоволоконным соединением.В любом случае соединение между стеной и вашим модемом будет. Найдите настенную пластину или кабель, который выглядит примерно так:

  • Кабельные модемы подключаются к тому же кабелю, который подключается к кабельному телевидению.
  • Кабели с разъемом DSL
  • аналогичны существующим кабелям для подключения телефона к стене. Разъем выглядит как стандартный телефонный кабель.
  • Оптоволоконные Интернет-соединения обычно доставляются в дом в виде Ethernet-соединения.

Модем

Вы можете идентифицировать свой модем по его маркировке или соединениям. Сначала найдите устройство, на этикетке которого есть слово «модем». Если это не помогает, вы можете идентифицировать свой модем по его соединениям. Найдите устройство, которое подключается к стене с помощью кабеля DSL, телевизионного кабеля или кабеля Ethernet с одним сетевым подключением к вашему компьютеру или маршрутизатору.

Иногда модем и маршрутизатор объединяют в одно устройство, которое называется интегрированным маршрутизатором.Они выглядят как модемы, но имеют более одного сетевого подключения и могут иметь возможность беспроводной связи. Если у вашего модема есть антенна или на нем есть этикетка Wi-Fi, вероятно, это встроенный маршрутизатор.

Маршрутизатор

Если в вашем доме всего один компьютер, компьютер можно подключить напрямую к модему с помощью кабеля. В этом случае у вас нет роутера.

Если у вас дома несколько компьютеров или если у вас есть беспроводной доступ в Интернет, у вас есть маршрутизатор.Маршрутизатор разделяет подключение к Интернету на несколько подключений или портов, к которым могут подключаться ваши компьютеры. Большинство маршрутизаторов имеют четыре (иногда больше) порта Ethernet на задней панели. Маршрутизаторы могут подключаться к компьютерам напрямую с помощью кабеля или косвенно через беспроводное соединение. Если ваш маршрутизатор устанавливает беспроводное соединение, он может иметь внешнюю антенну. Чтобы найти свой маршрутизатор, найдите устройство, которое имеет одно соединение Ethernet с вашим модемом и несколько соединений с вашими компьютерами или имеет антенну.

Интегрированные маршрутизаторы

В некоторых случаях модем, маршрутизатор и беспроводной передатчик объединены в одно интегрированное устройство. В этом случае у вас будет одно устройство с одним подключением к DSL или кабельной розетке и либо кабельным подключением к вашим компьютерам, либо беспроводным подключением через антенну, либо комбинацией того и другого.

Телефонная система

Идентификация вашей телефонной системы - самая простая часть. Если у вас дома более одной линии или телефонного номера, вам необходимо определить, какие настенные розетки работают с каким номером, чтобы убедиться, что все ваши устройства ooma подключены к одной и той же телефонной линии (линии, на которой вы зарегистрировали свою систему ooma).Если у вас более одной линии, у вас будут либо двухпроводные разветвители, либо настенные панели с двумя гнездами, которые позволят вам подключаться к разным телефонным номерам.

Разветвители

Телефонные разветвители - это небольшие устройства, которые подключаются к настенной телефонной пластине и разделяют это гнездо на два гнезда. Есть три типа разветвителей телефонных линий, которые вы можете найти в своем доме: однолинейные разветвители, двухпроводные разветвители и настенные панели с двумя гнездами.

Однолинейные (дуплексные) разветвители

Если у вас есть отдельные автоответчики или факсы и вы хотите подключить их к той же телефонной розетке, что и ваша телефонная линия, обычно используется дуплексный или однолинейный разветвитель.Дуплексный разветвитель делит одну телефонную линию между двумя новыми гнездами. Устройства, подключенные к дуплексному разветвителю, используют одну и ту же линию и телефонный номер. Разветвитель, предоставляемый ooma, является дуплексным разветвителем и используется для разделения вашей линии между вашим модемом DSL (если применимо) и устройством ooma.

Двухпроводные разветвители

В некоторых домах с более чем одним телефонным номером есть проводка, объединяющая обе линии в один разъем. В этих разъемах сплиттер делит одиночный разъем на два разъема: один для первой линии, а другой - для второй.Это называется разветвителем на две линии. Телефоны, подключенные к разветвителю на две линии, будут иметь разные линии и разные номера телефонов. Если у вас есть разветвитель на две линии, убедитесь, что вы устанавливаете устройство ooma между телефоном и разъемом разветвителя, а не между телефоном и настенной панелью. Убедитесь, что все ваши устройства ooma подключены к одной линии (с одним и тем же номером телефона).

Настенные панели Dual-Jack

Телефонные настенные панели бывают с одним, двумя или двумя гнездами:

Настенные панели с двойными гнездами - это в основном встроенные в стену разделители.Это могут быть однолинейные разветвители (дуплекс) или двухпроводные разветвители. Если у вас есть пластина с двумя разъемами и двумя линиями, убедитесь, что вы устанавливаете все свои устройства ooma на одну и ту же телефонную розетку. Ваше устройство ooma должно быть подключено к той же линии (с тем же номером телефона).

Типы кабелей и подключение сетевых устройств

Типы кабелей и подключение сетевых устройств

7.3 Типы кабелей и подключение сетевых устройств

Прямой кабель - Четырехпарный, восьмижильный, прямой кабель. Это означает, что цвет провода на контакте 1 на одном конце кабеля такой же, как у контакта 1 на другом конце.Контакт 2 совпадает с контактом 2 и так далее. Кабель подключается к стандартам EIA / TIA T568B или T568A для 10BASE-T Ethernet, которые определяют, какого цвета провод на каждом контакте.

Перекрестный кабель - Перекрестный кабель означает, что вторая и третья пары на одном конце кабеля будут переставлены местами на другом конце. Распиновка T568A на одном конце и T568B на другом. Все 8 проводов (проводов) должны быть оконцованы модульными разъемами RJ-45. Перекрестный кабель соответствует стандартам структурированной кабельной разводки.Если между коммутаторами используется перекрестный кабель, он считается частью «вертикальной» кабельной разводки. Вертикальные кабели также называются магистральными кабелями. Перекрестный кабель можно использовать в качестве магистрального кабеля для соединения двух или более коммутаторов в локальной сети или для соединения двух изолированных хостов для создания мини-локальной сети. Это позволит соединить два хоста или сервер и хост без необходимости использования концентратора между ними. Это может быть очень полезно для тестирования и обучения. Для подключения более двух хостов необходим коммутатор.

Трос для одновременного нажатия клавиш - 4-парный кабель для одновременного нажатия клавиш. Этот тип кабеля обычно имеет длину 3,05 м, но может достигать 7,62 м. С помощью переключаемого кабеля можно подключить хост или немой терминал к консольному порту на задней панели маршрутизатора или коммутатора. На обоих концах кабеля есть разъемы RJ-45. Один конец подключается непосредственно к порту управления консоли RJ-45 на задней панели маршрутизатора или коммутатора. Другой конец подключите к адаптеру терминала RJ-45-to-DB9. Этот адаптер преобразует RJ-45 в 9-контактный гнездовой D-разъем для подключения к ПК или последовательному порту (COM) терминала.Терминальный адаптер DB25 также доступен для подключения к ПК или терминалу без вывода сообщений. В этом адаптере используется 25-контактный разъем. На Рис. 18 показан комплект кабелей консоли для переворачивания.

Рис. 18: Комплект кабеля консоли для одновременного нажатия клавиш

Кабель называется переворачиваемым, потому что все штыри на одном конце перевернуты на другом конце, как если бы один конец кабеля был повернут или перевернут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
